1 Pompa ciepła powietrze-woda 2011 Technologia przyszłości

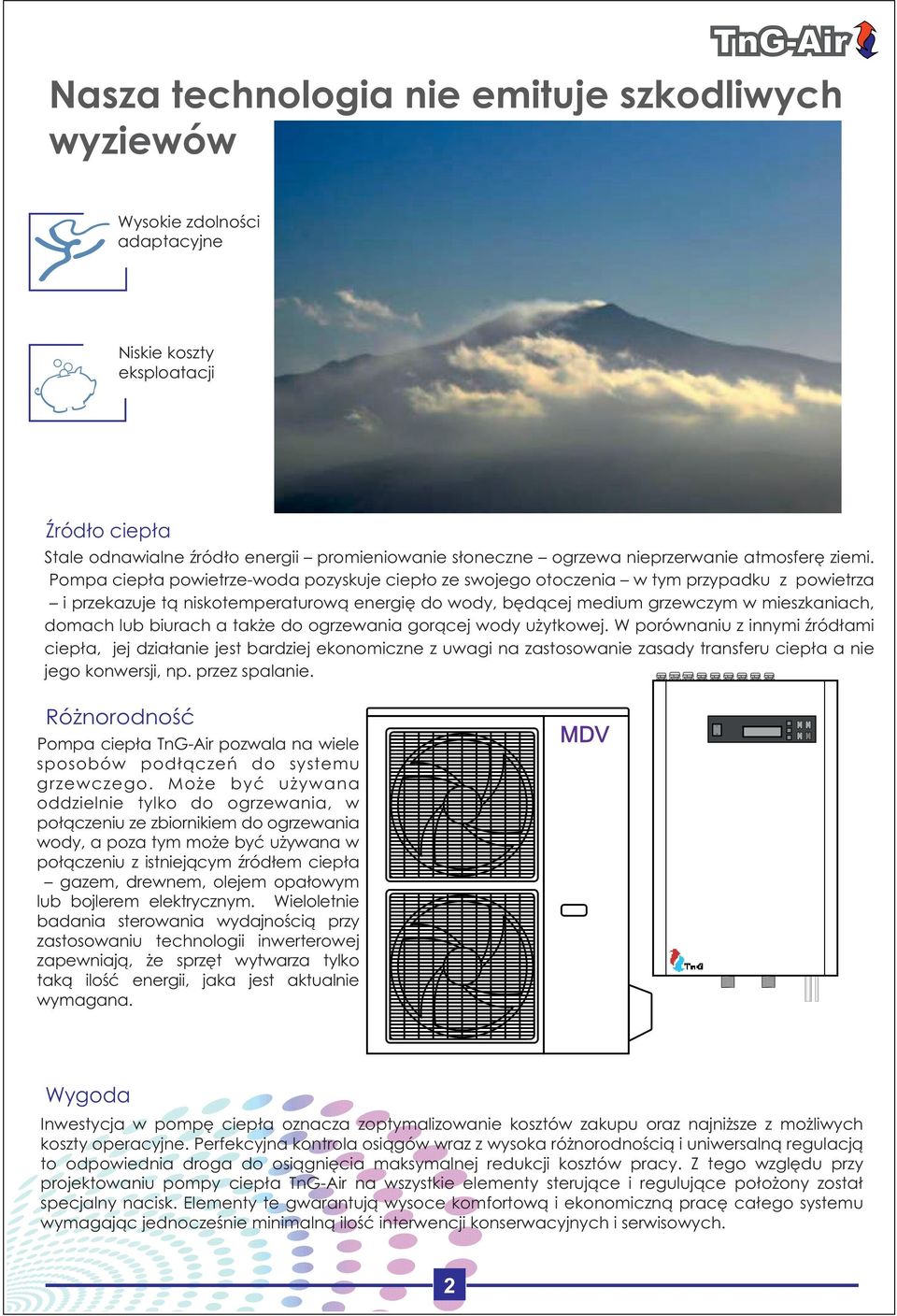

2 Nasza technologia nie emituje szkodliwych wyziewów Wysokie zdolności adaptacyjne Niskie koszty eksploatacji Źródło ciepła Stale odnawialne źródło energii promieniowanie słoneczne ogrzewa nieprzerwanie atmosferę ziemi. Pompa ciepła powietrze-woda pozyskuje ciepło ze swojego otoczenia w tym przypadku z powietrza i przekazuje tą niskotemperaturową energię do wody, będącej medium grzewczym w mieszkaniach, domach lub biurach a także do ogrzewania gorącej wody użytkowej. W porównaniu z innymi źródłami ciepła, jej działanie jest bardziej ekonomiczne z uwagi na zastosowanie zasady transferu ciepła a nie jego konwersji, np. przez spalanie. Różnorodność Pompa ciepła pozwala na wiele sposobów podłączeń do systemu grzewczego. Może być używana oddzielnie tylko do ogrzewania, w połączeniu ze zbiornikiem do ogrzewania wody, a poza tym może być używana w połączeniu z istniejącym źródłem ciepła gazem, drewnem, olejem opałowym lub bojlerem elektrycznym. Wieloletnie badania sterowania wydajnością przy zastosowaniu technologii inwerterowej zapewniają, że sprzęt wytwarza tylko taką ilość energii, jaka jest aktualnie wymagana. MDV Wygoda Inwestycja w pompę ciepła oznacza zoptymalizowanie kosztów zakupu oraz najniższe z możliwych koszty operacyjne. Perfekcyjna kontrola osiągów wraz z wysoka różnorodnością i uniwersalną regulacją to odpowiednia droga do osiągnięcia maksymalnej redukcji kosztów pracy. Z tego względu przy projektowaniu pompy ciepła na wszystkie elementy sterujące i regulujące położony został specjalny nacisk. Elementy te gwarantują wysoce komfortową i ekonomiczną pracę całego systemu wymagając jednocześnie minimalną ilość interwencji konserwacyjnych i serwisowych. 2

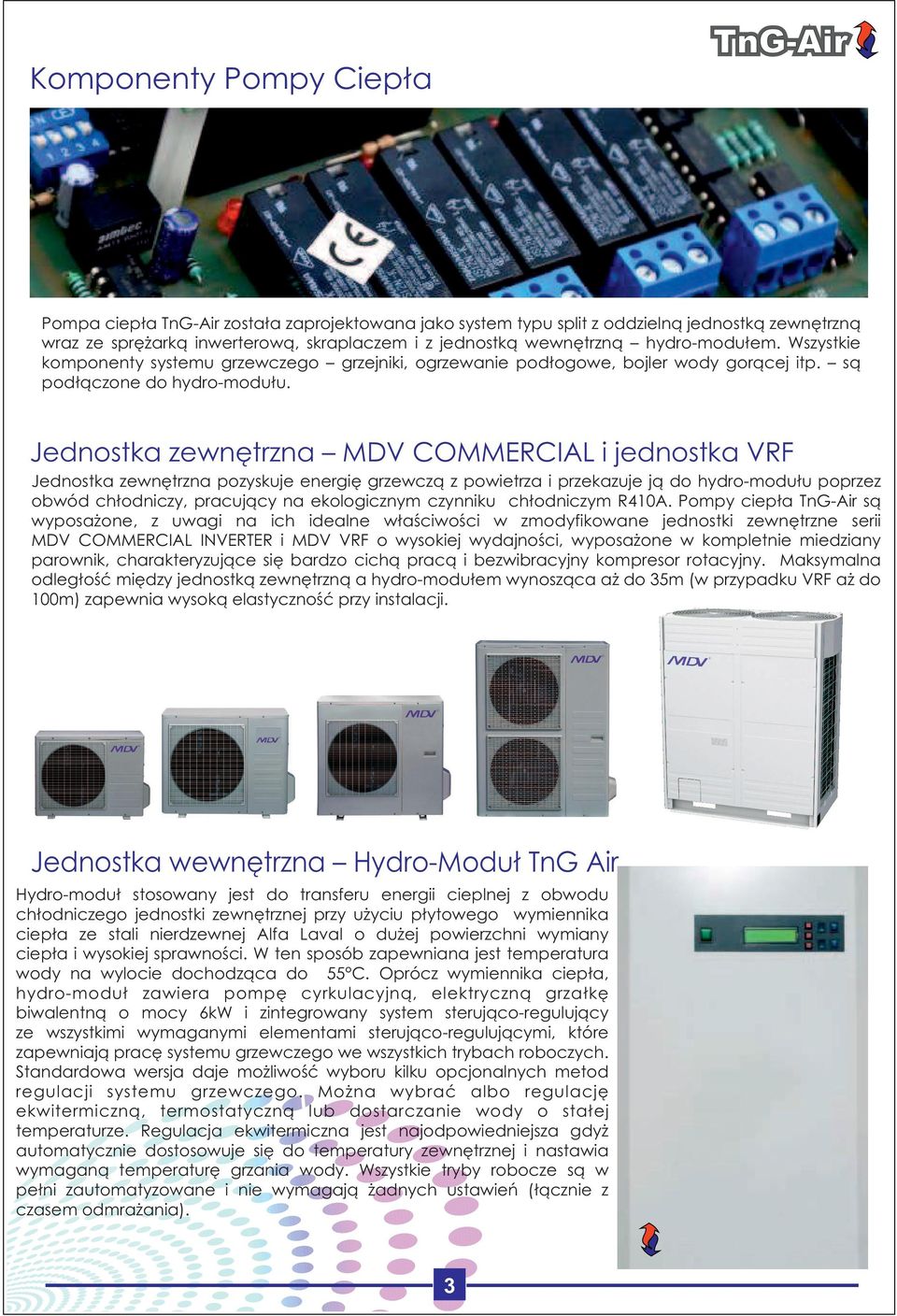

3 Komponenty Pompy iepła Pompa ciepła została zaprojektowana jako system typu split z oddzielną jednostką zewnętrzną wraz ze sprężarką inwerterową, skraplaczem i z jednostką wewnętrzną hydro-modułem. Wszystkie komponenty systemu grzewczego grzejniki, ogrzewanie podłogowe, bojler wody gorącej itp. są podłączone do hydro-modułu. Jednostka zewnętrzna MDV OMMERIAL i jednostka VRF Jednostka zewnętrzna pozyskuje energię grzewczą z powietrza i przekazuje ją do hydro-modułu poprzez obwód chłodniczy, pracujący na ekologicznym czynniku chłodniczym R410A. Pompy ciepła są wyposażone, z uwagi na ich idealne właściwości w zmodyfikowane jednostki zewnętrzne serii MDV OMMERIAL INVERTER i MDV VRF o wysokiej wydajności, wyposażone w kompletnie miedziany parownik, charakteryzujące się bardzo cichą pracą i bezwibracyjny kompresor rotacyjny. Maksymalna odległość między jednostką zewnętrzną a hydro-modułem wynosząca aż do 35m (w przypadku VRF aż do 100m) zapewnia wysoką elastyczność przy instalacji. Jednostka wewnętrzna Hydro-Moduł TnG Air Hydro-moduł stosowany jest do transferu energii cieplnej z obwodu chłodniczego jednostki zewnętrznej przy użyciu płytowego wymiennika ciepła ze stali nierdzewnej Alfa Laval o dużej powierzchni wymiany ciepła i wysokiej sprawności. W ten sposób zapewniana jest temperatura wody na wylocie dochodząca do 55. Oprócz wymiennika ciepła, hydro-moduł zawiera pompę cyrkulacyjną, elektryczną grzałkę biwalentną o mocy 6kW i zintegrowany system sterująco-regulujący ze wszystkimi wymaganymi elementami sterująco-regulującymi, które zapewniają pracę systemu grzewczego we wszystkich trybach roboczych. Standardowa wersja daje możliwość wyboru kilku opcjonalnych metod regulacji systemu grzewczego. Można wybrać albo regulację ekwitermiczną, termostatyczną lub dostarczanie wody o stałej temperaturze. Regulacja ekwitermiczna jest najodpowiedniejsza gdyż automatycznie dostosowuje się do temperatury zewnętrznej i nastawia wymaganą temperaturę grzania wody. Wszystkie tryby robocze są w pełni zautomatyzowane i nie wymagają żadnych ustawień (łącznie z czasem odmrażania). 3

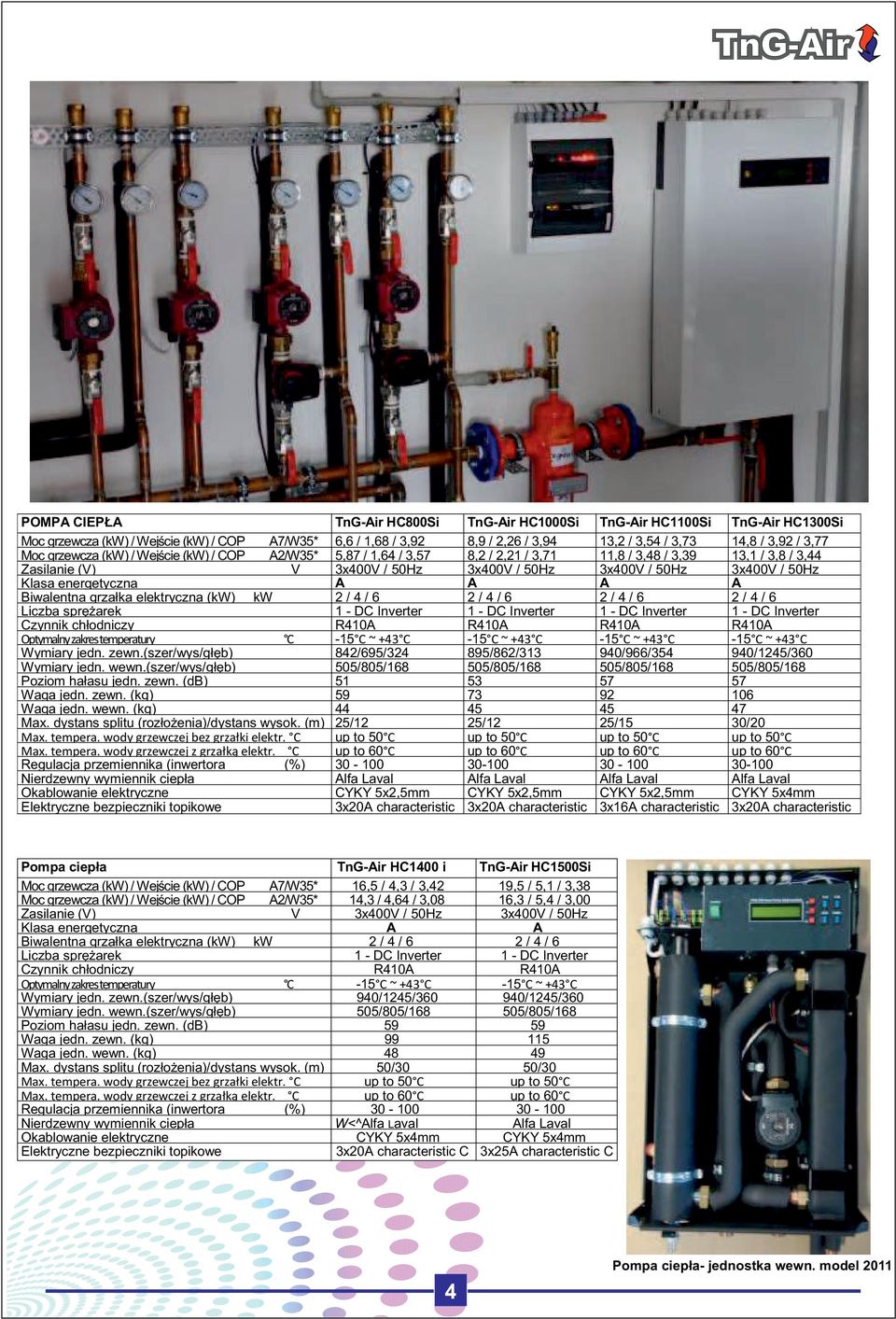

4 POMPA IEPŁA H800Si H1000Si H1100Si H1300Si Moc grzewcza (kw) / Wejście (kw) / OP A7/W35* 6,6 / 1,68 / 3,92 8,9 / 2,26 / 3,94 13,2 / 3,54 / 3,73 14,8 / 3,92 / 3,77 Moc grzewcza (kw) / Wejście (kw) / OP A2/W35* 5,87 / 1,64 / 3,57 8,2 / 2,21 / 3,71 11,8 / 3,48 / 3,39 13,1 / 3,8 / 3,44 Zasilanie (V) V 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz 3x400V / 50Hz Klasa energetyczna A A A A Biwalentna grzałka elektryczna (kw) kw 2 / 4 / 6 2 / 4 / 6 2 / 4 / 6 2 / 4 / 6 Liczba sprężarek 1 - D Inverter 1 - D Inverter 1 - D Inverter 1 - D Inverter zynnik chłodniczy R410A R410A R410A R410A Optymalnyzakrestemperatury -15 ~ ~ ~ ~ +43 Wymiary jedn. zewn.(szer/wys/głęb) 842/695/ /862/ /966/ /1245/360 Wymiary jedn. wewn.(szer/wys/głęb) 505/805/ /805/ /805/ /805/168 Poziom hałasu jedn. zewn. (db) Waga jedn. zewn. (kg) Waga jedn. wewn. (kg) Max. dystans splitu (rozłożenia)/dystans wysok. (m) 25/12 25/12 25/15 30/20 Max. tempera. wody grzewczej bez grzałki elektr. up to 50 up to 50 up to 50 up to 50 Max. tempera. wody grzewczej z grzałką elektr. up to 60 up to 60 up to 60 up to 60 Regulacja przemiennika (inwertora (%) Nierdzewny wymiennik ciepła Alfa Laval Alfa Laval Alfa Laval Alfa Laval Okablowanie elektryczne YKY 5x2,5mm YKY 5x2,5mm YKY 5x2,5mm YKY 5x4mm Elektryczne bezpieczniki topikowe 3x20A characteristic 3x20A characteristic 3x16A characteristic 3x20A characteristic Pompa ciepła H1400 i H1500Si Moc grzewcza (kw) / Wejście (kw) / OP A7/W35* 16,5 / 4,3 / 3,42 19,5 / 5,1 / 3,38 Moc grzewcza (kw) / Wejście (kw) / OP A2/W35* 14,3 / 4,64 / 3,08 16,3 / 5,4 / 3,00 Zasilanie (V) V 3x400V / 50Hz 3x400V / 50Hz Klasa energetyczna A A Biwalentna grzałka elektryczna (kw) kw 2 / 4 / 6 2 / 4 / 6 Liczba sprężarek 1 - D Inverter 1 - D Inverter zynnik chłodniczy R410A R410A Optymalnyzakrestemperatury -15 ~ ~ +43 Wymiary jedn. zewn.(szer/wys/głęb) 940/1245/ /1245/360 Wymiary jedn. wewn.(szer/wys/głęb) 505/805/ /805/168 Poziom hałasu jedn. zewn. (db) Waga jedn. zewn. (kg) Waga jedn. wewn. (kg) Max. dystans splitu (rozłożenia)/dystans wysok. (m) 50/30 50/30 Max. tempera. wody grzewczej bez grzałki elektr. up to 50 up to 50 Max. tempera. wody grzewczej z grzałką elektr. up to 60 up to 60 Regulacja przemiennika (inwertora (%) Nierdzewny wymiennik ciepła W<^Alfa Laval Alfa Laval Okablowanie elektryczne YKY 5x4mm YKY 5x4mm Elektryczne bezpieczniki topikowe 3x20A characteristic 3x25A characteristic 4 Pompa ciepła- jednostka wewn. model 2011

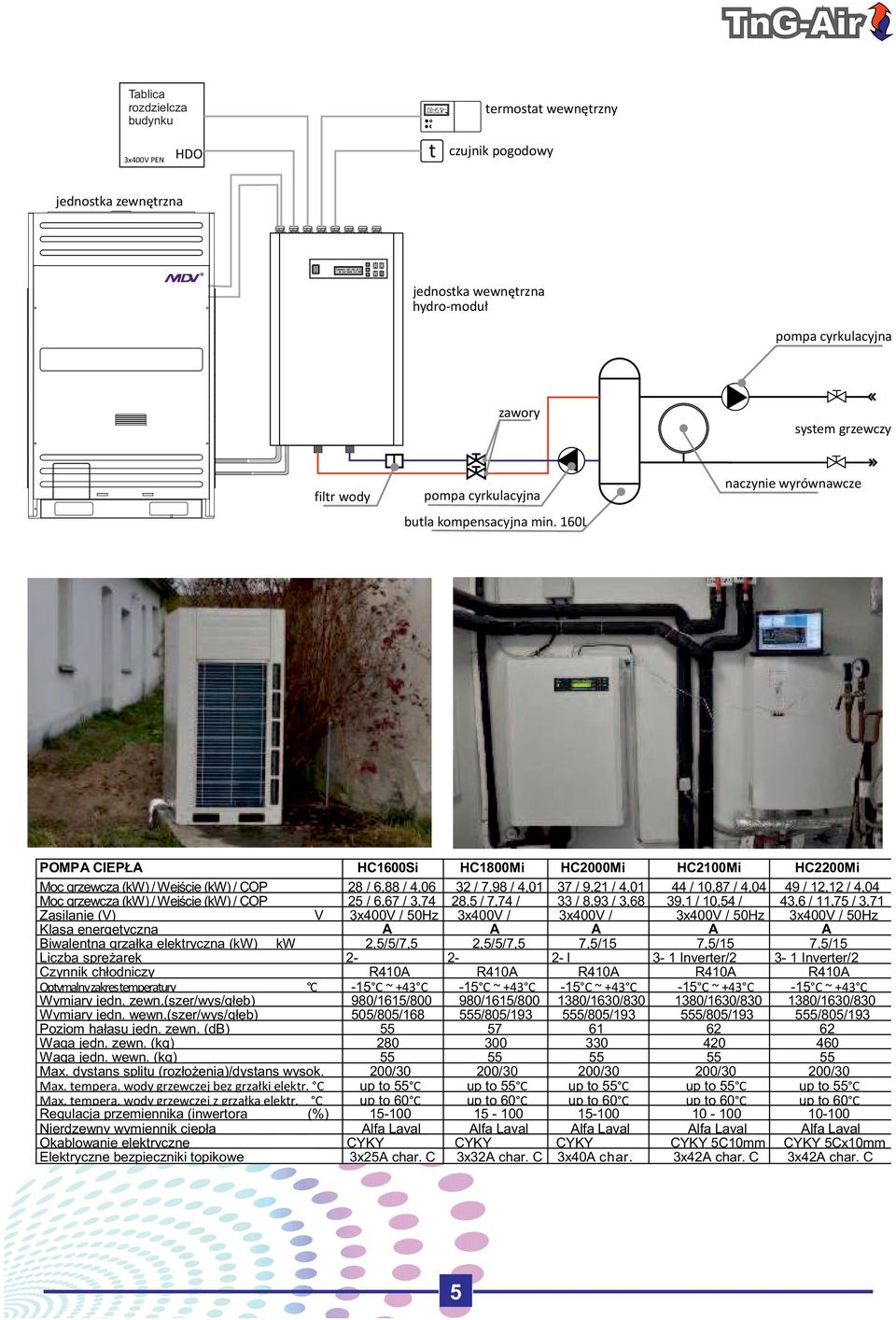

5 R PROG Tablica rozdzielcza budynku 3x400V PEN HDO Po /t St»t P So Ne 0c t termostat wewnętrzny czujnik pogodowy jednostka wewnętrzna hydro-moduł pompa cyrkulacyjna system grzewczy pompa cyrkulacyjna butla kompensacyjna min. 160L naczynie wyrównawcze POMPA IEPŁA H1600Si H1800Mi H2000Mi H2100Mi H2200Mi Moc grzewcza (kw) / Wejście (kw) / OP 28 / 6,88 / 4,06 32 / 7,98 / 4,01 37 / 9,21 / 4,01 44 / 10,87 / 4,04 49 / 12,12 / 4,04 Moc A7/W35* grzewcza (kw) / Wejście (kw) / OP 25 / 6,67 / 3,74 28,5 / 7,74 / 33 / 8,93 / 3,68 39,1 / 10,54 / 43,6 / 11,75 / 3,71 Zasilanie A2/W35* (V) V 3x400V / 50Hz 3,67 3x400V / 3x400V / 3,71 3x400V / 50Hz 3x400V / 50Hz Klasa energetyczna A 50HzA 50HzA A A Biwalentna grzałka elektryczna (kw) kw 2,5/5/7,5 2,5/5/7,5 7,5/15 7,5/15 7,5/15 Liczba sprężarek I 3-1 Inverter/2 3-1 Inverter/2 zynnik chłodniczy Inverter/Fixed R410A Inverter/Fixed R410A R410AFixe Fixed R410A FixedlR410A Optymalnyzakrestemperatury -15 ~ ~ ~ ~ ~ +43 d Wymiary jedn. zewn.(szer/wys/głęb) 980/1615/ /1615/ /1630/ /1630/ /1630/830 Wymiary jedn. wewn.(szer/wys/głęb) 505/805/ /805/ /805/ /805/ /805/193 Poziom hałasu jedn. zewn. (db) Waga jedn. zewn. (kg) Waga jedn. wewn. (kg) Max. dystans splitu (rozłożenia)/dystans wysok. 200/30 200/30 200/30 200/30 200/30 (m) Max. tempera. wody grzewczej bez grzałki elektr. up to 55 up to 55 up to 55 up to 55 up to 55 Max. tempera. wody grzewczej z grzałką elektr. up to 60 up to 60 up to 60 up to 60 up to 60 Regulacja przemiennika (inwertora (%) Nierdzewny wymiennik ciepła Alfa Laval Alfa Laval Alfa Laval Alfa Laval Alfa Laval Okablowanie elektryczne YKY YKY YKY YKY 510mm YKY 5x10mm Elektryczne bezpieczniki topikowe 5x6mm 3x25A char. 5x6mm 3x32A char. 5x6mm 3x40A char. 3x42A char. 3x42A char. 5

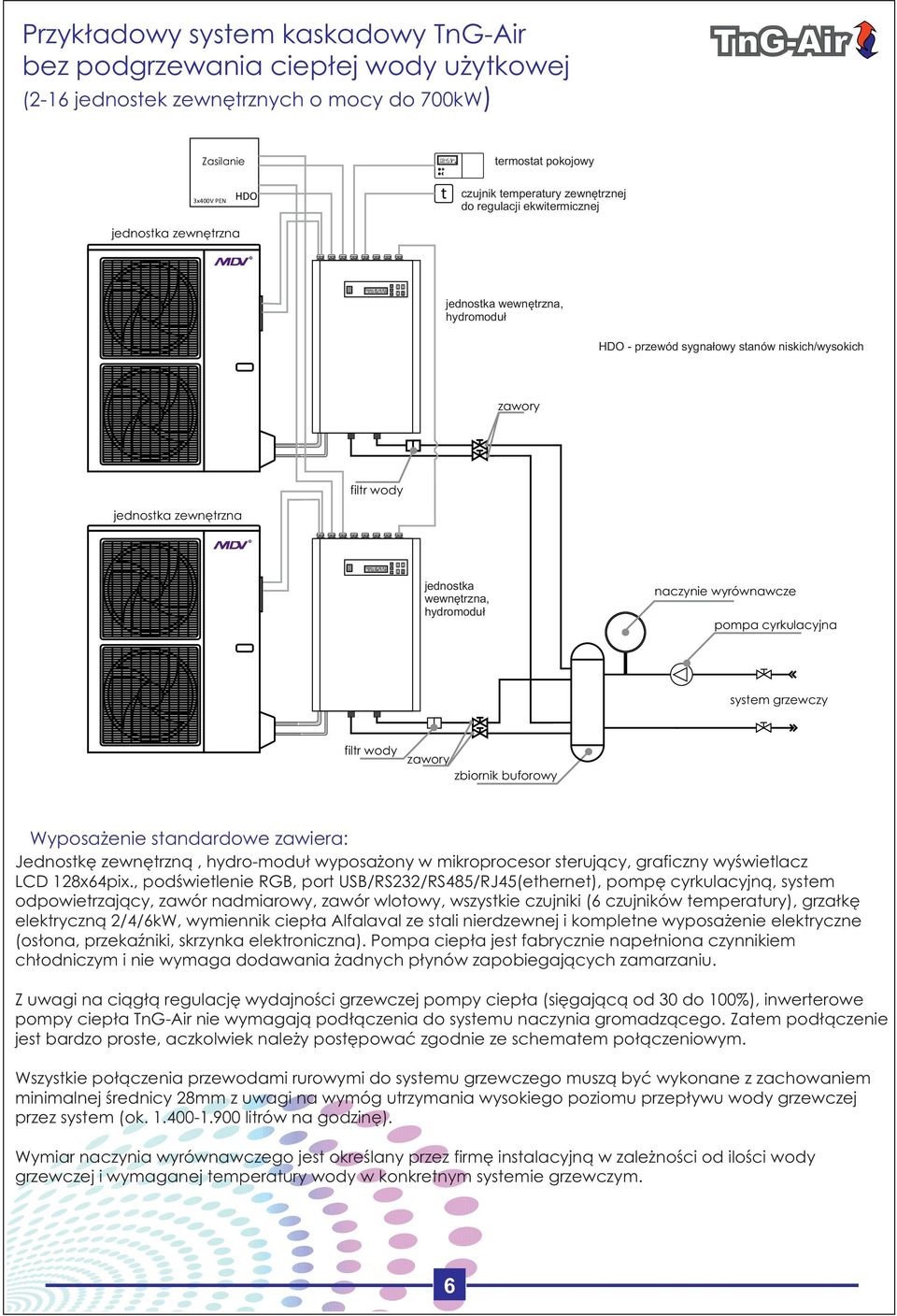

6 R R Po /t St»t P So Ne 0c PROG Przykładowy system kaskadowy bez podgrzewania ciepłej wody użytkowej (2-16 jednostek zewnętrznych o mocy do 700kW) Zasilanie termostat pokojowy 3x400V PEN HDO t czujnik temperatury zewnętrznej do regulacji ekwitermicznej jednostka wewnętrzna, hydromoduł HDO - przewód sygnałowy stanów niskich/wysokich jednostka wewnętrzna, hydromoduł naczynie wyrównawcze pompa cyrkulacyjna system grzewczy zbiornik buforowy Wyposażenie standardowe zawiera: Jednostkę zewnętrzną, hydro-moduł wyposażony w mikroprocesor sterujący, graficzny wyświetlacz LD 128x64pix., podświetlenie RGB, port USB/RS232/RS485/RJ45(ethernet), pompę cyrkulacyjną, system odpowietrzający, zawór nadmiarowy, zawór wlotowy, wszystkie czujniki (6 czujników temperatury), grzałkę elektryczną 2/4/6kW, wymiennik ciepła Alfalaval ze stali nierdzewnej i kompletne wyposażenie elektryczne (osłona, przekaźniki, skrzynka elektroniczna). Pompa ciepła jest fabrycznie napełniona czynnikiem chłodniczym i nie wymaga dodawania żadnych płynów zapobiegających zamarzaniu. Z uwagi na ciągłą regulację wydajności grzewczej pompy ciepła (sięgającą od 30 do 100%), inwerterowe pompy ciepła nie wymagają podłączenia do systemu naczynia gromadzącego. Zatem podłączenie jest bardzo proste, aczkolwiek należy postępować zgodnie ze schematem połączeniowym. Wszystkie połączenia przewodami rurowymi do systemu grzewczego muszą być wykonane z zachowaniem minimalnej średnicy 28mm z uwagi na wymóg utrzymania wysokiego poziomu przepływu wody grzewczej przez system (ok litrów na godzinę). Wymiar naczynia wyrównawczego jest określany przez firmę instalacyjną w zależności od ilości wody grzewczej i wymaganej temperatury wody w konkretnym systemie grzewczym. 6

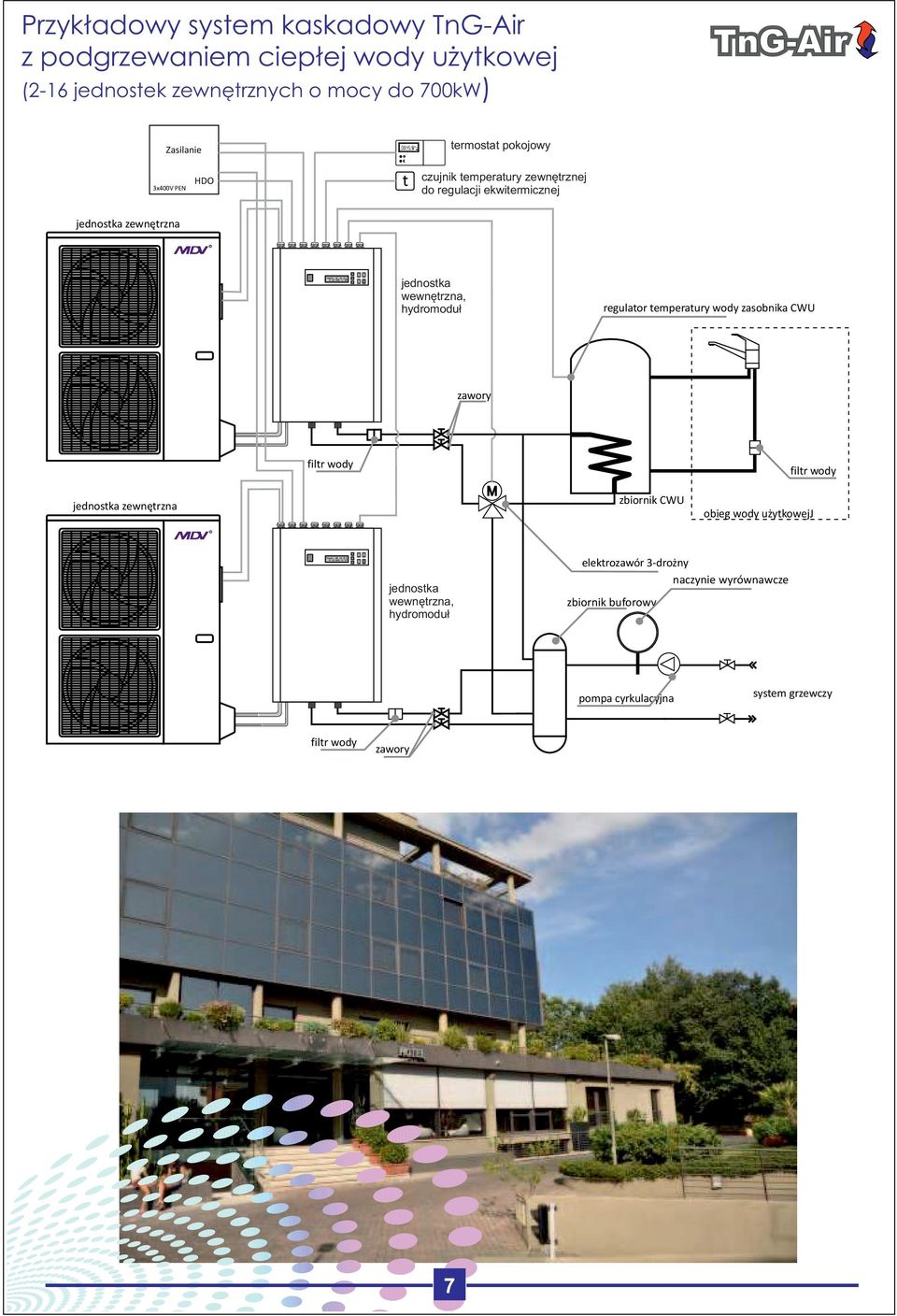

7 R R Po /t St»t P So Ne 0c PROG Przykładowy system kaskadowy z podgrzewaniem ciepłej wody użytkowej (2-16 jednostek zewnętrznych o mocy do 700kW) Zasilanie termostat pokojowy 3x400V PEN HDO t czujnik temperatury zewnętrznej do regulacji ekwitermicznej jednostka wewnętrzna, hydromoduł regulator temperatury wody zasobnika WU zbiornik WU obieg wody użytkowejj jednostka wewnętrzna, hydromoduł elektrozawór 3-drożny naczynie wyrównawcze zbiornik buforowy pompa cyrkulacyjna system grzewczy 7

8 Hydromoduł jednostka wewnętrzna 1 1. Przelotka kabla 2. Listwa zaciskowa 3. Zawór odpowietrzający 4. Podgrzewacz elektryczny biwalentny (3-stopniowy) 5. Zawór nadciśnieniowy 6. Wylot wody grzewczej 7. Wlot wody grzewczej 8. Rury z czynnikiem chłodzącym 9. Panel sterowania z wyświetlaczem 10. Wymiennik ciepła czynnik chłodzący-woda 11. Pompa wody obiegowej Hydromoduł TnG Air - panel sterowania Główny przełącznik Wyświetlacz LD Przycisk + menu 1 Przycisk - menu Przycisk OK menu Przełącznik +3 /+0 Przełącznik + 6 /+0 Przełącznik trybu EO/MAX Przełącznik POOL - do włączania ogrzewania zbiorników wodnych

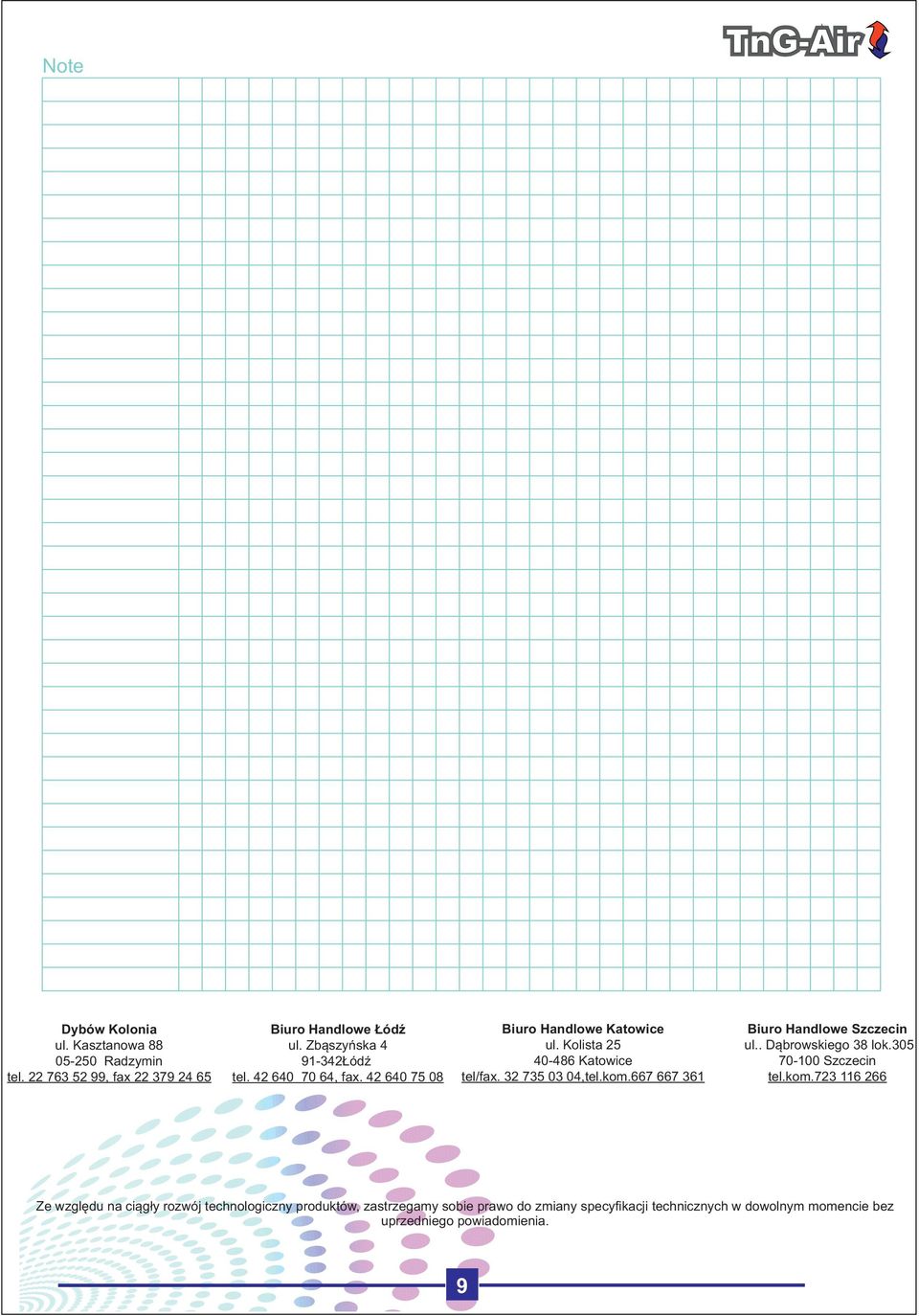

9 Note Dybów Kolonia ul. Kasztanowa Radzymin tel , fax Biuro Handlowe Łódź ul. Zbąszyńska Łódź tel , fax Biuro Handlowe Katowice ul. Kolista Katowice tel/fax ,tel.kom Biuro Handlowe Szczecin ul.. Dąbrowskiego 38 lok Szczecin tel.kom Ze względu na ciągły rozwój technologiczny produktów, zastrzegamy sobie prawo do zmiany specyfikacji technicznych w dowolnym momencie bez uprzedniego powiadomienia. 9
