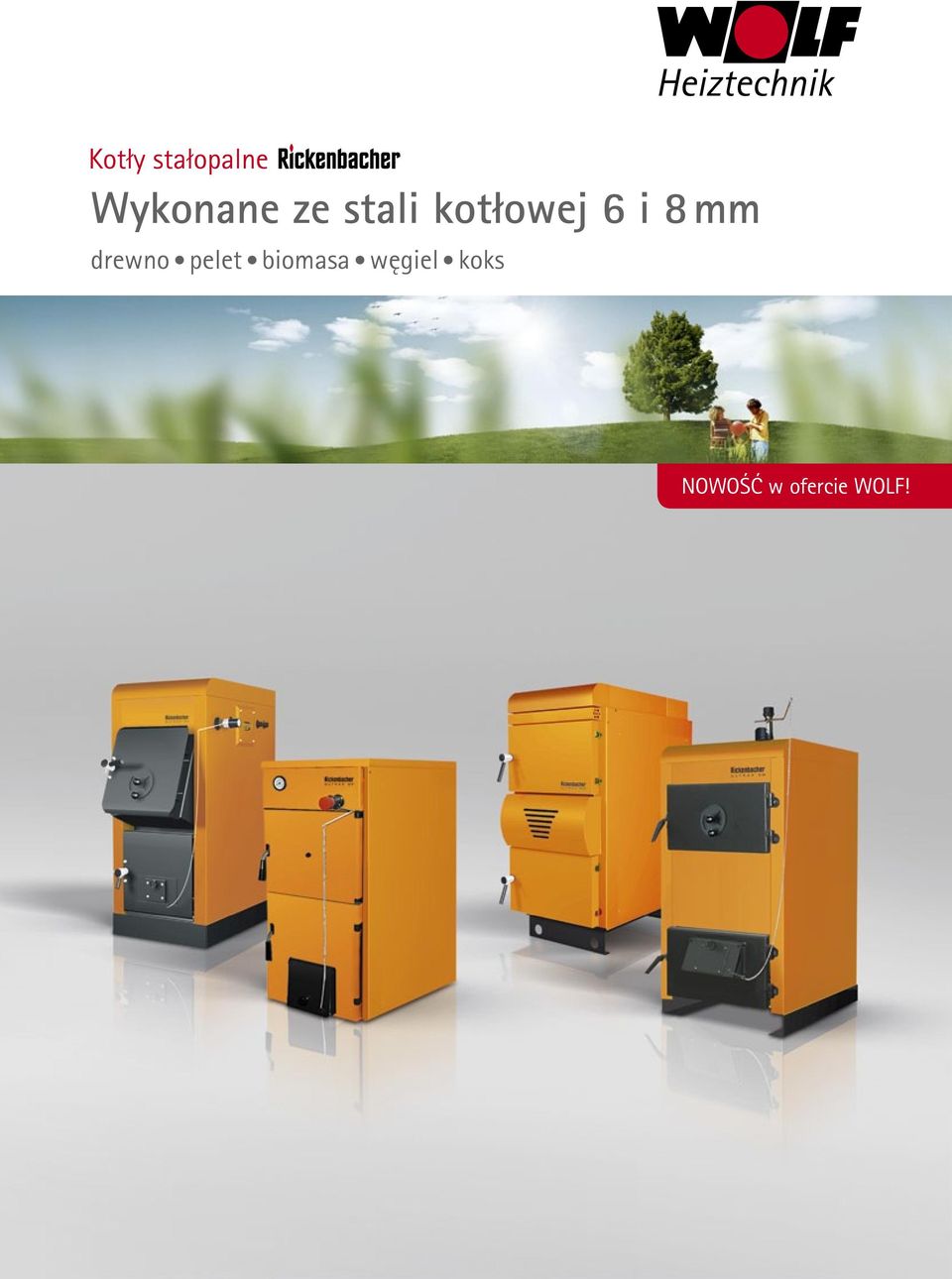

1 Kotły stałopalne Wykonane ze stali kotłowej 6 i 8 mm drewno pelet biomasa węgiel koks NOWOŚĆ w ofercie WOLF!

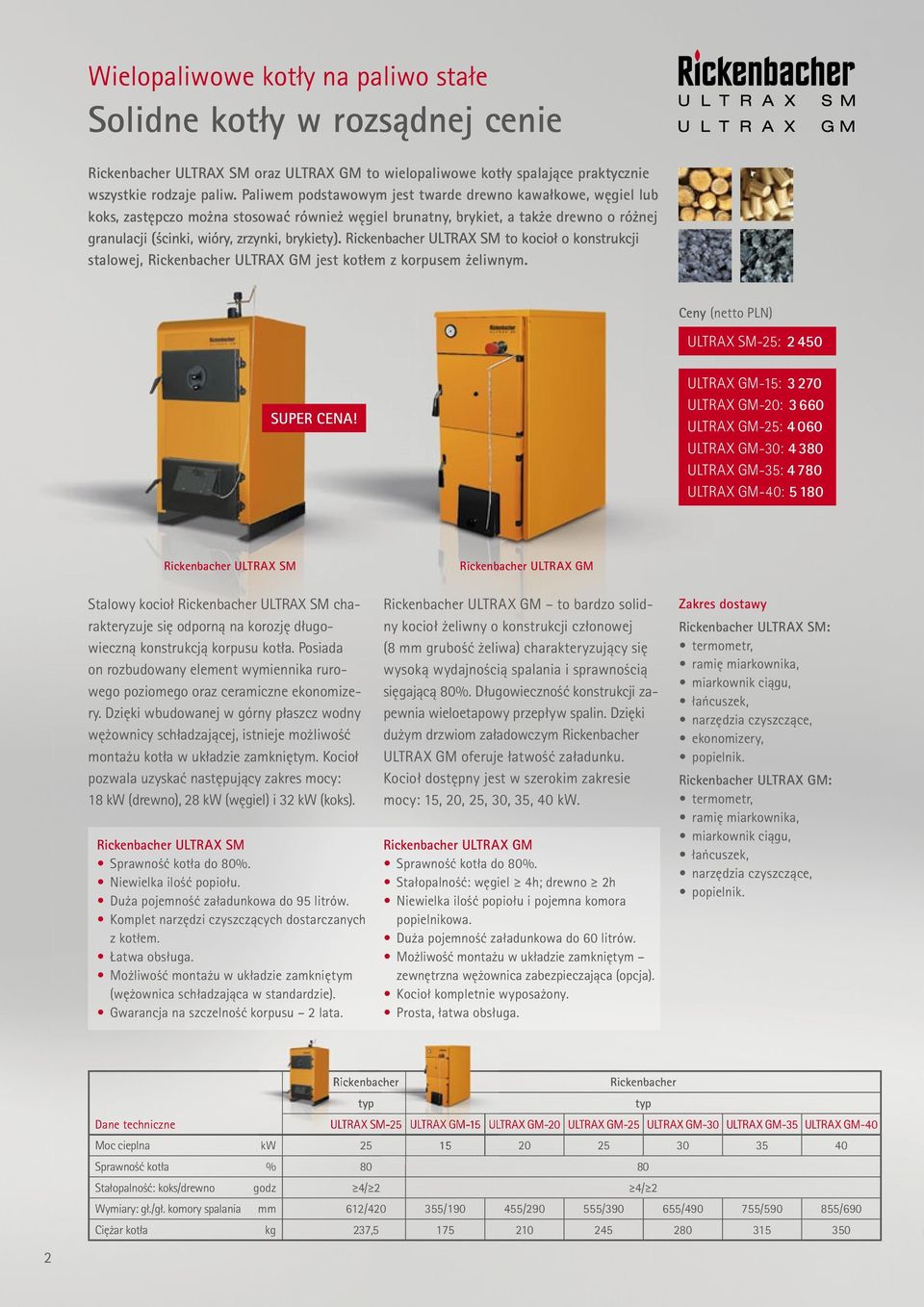

2 Wielopaliwowe kotły na paliwo stałe Solidne kotły w rozsądnej cenie ULTRAX SM oraz ULTRAX GM to wielopaliwowe kotły spalające praktycznie wszystkie rodzaje paliw. Paliwem podstawowym jest twarde drewno kawałkowe, węgiel lub koks, zastępczo można stosować również węgiel brunatny, brykiet, a także drewno o różnej granulacji (ścinki, wióry, zrzynki, brykiety). ULTRAX SM to kocioł o konstrukcji stalowej, ULTRAX GM jest kotłem z korpusem żeliwnym. Ceny (netto PLN) ULTRAX SM-25: SUPER CENA! ULTRAX GM-15: ULTRAX GM-20: ULTRAX GM-25: ULTRAX GM-30: ULTRAX GM-35: ULTRAX GM-40: ULTRAX SM Stalowy kocioł ULTRAX SM charakteryzuje się odporną na korozję długowieczną konstrukcją korpusu kotła. Posiada on rozbudowany element wymiennika rurowego poziomego oraz ceramiczne ekonomizery. Dzięki wbudowanej w górny płaszcz wodny wężownicy schładzającej, istnieje możliwość montażu kotła w układzie zamkniętym. Kocioł pozwala uzyskać następujący zakres mocy: 18 kw (drewno), 28 kw (węgiel) i 32 kw (koks). ULTRAX SM Sprawność kotła do 80%. Niewielka ilość popiołu. Duża pojemność załadunkowa do 95 litrów. Komplet narzędzi czyszczących dostarczanych z kotłem. Łatwa obsługa. Możliwość montażu w układzie zamkniętym (wężownica schładzająca w standardzie). Gwarancja na szczelność korpusu 2 lata. ULTRAX GM ULTRAX GM to bardzo solidny kocioł żeliwny o konstrukcji członowej (8 mm grubość żeliwa) charakteryzujący się wysoką wydajnością spalania i sprawnością sięgającą 80%. Długowieczność konstrukcji zapewnia wieloetapowy przepływ spalin. Dzięki dużym drzwiom załadowczym ULTRAX GM oferuje łatwość załadunku. Kocioł dostępny jest w szerokim zakresie mocy: 15, 20, 25, 30, 35, 40 kw. ULTRAX GM Sprawność kotła do 80%. Stałopalność: węgiel 4h; drewno 2h Niewielka ilość popiołu i pojemna komora popielnikowa. Duża pojemność załadunkowa do 60 litrów. Możliwość montażu w układzie zamkniętym zewnętrzna wężownica zabezpieczająca (opcja). Kocioł kompletnie wyposażony. Prosta, łatwa obsługa. Zakres dostawy ULTRAX SM: ekonomizery, popielnik. ULTRAX GM: popielnik. 2 Dane techniczne ULTRAX SM-25 ULTRAX GM-15 ULTRAX GM-20 ULTRAX GM-25 ULTRAX GM-30 ULTRAX GM-35 ULTRAX GM-40 Moc cieplna kw Sprawność kotła % Stałopalność: koks/drewno godz 4/ 2 4/ 2 Wymiary: gł./gł. komory spalania mm 612/ / / / / / /690 Ciężar kotła kg 237,

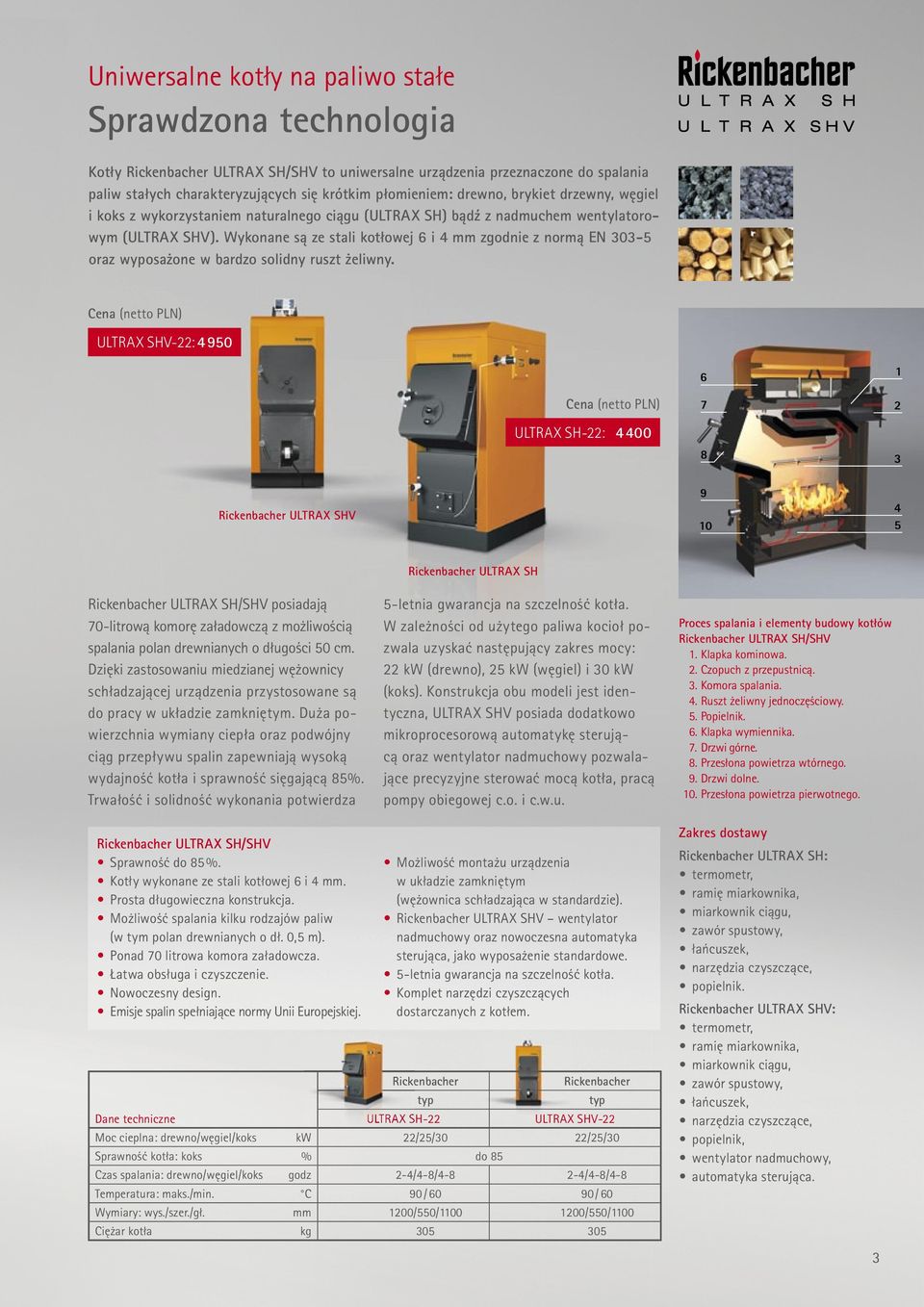

3 Uniwersalne kotły na paliwo stałe Sprawdzona technologia Kotły ULTRAX SH/SHV to uniwersalne urządzenia przeznaczone do spalania paliw stałych charakteryzujących się krótkim płomieniem: drewno, brykiet drzewny, węgiel i koks z wykorzystaniem naturalnego ciągu (ULTRAX SH) bądź z nadmuchem wentylatorowym (ULTRAX SHV). Wykonane są ze stali kotłowej 6 i 4 mm zgodnie z normą EN oraz wyposażone w bardzo solidny ruszt żeliwny. Cena (netto PLN) ULTRAX SHV-22: Cena (netto PLN) 7 2 ULTRAX SH-22: ULTRAX SHV ULTRAX SH/SHV posiadają 70-litrową komorę załadowczą z możliwością spalania polan drewnianych o długości 50 cm. Dzięki zastosowaniu miedzianej wężownicy schładzającej urządzenia przystosowane są do pracy w układzie zamkniętym. Duża powierzchnia wymiany ciepła oraz podwójny ciąg przepływu spalin zapewniają wysoką wydajność kotła i sprawność sięgającą 85%. Trwałość i solidność wykonania potwierdza ULTRAX SH 5-letnia gwarancja na szczelność kotła. W zależności od użytego paliwa kocioł pozwala uzyskać następujący zakres mocy: 22 kw (drewno), 25 kw (węgiel) i 30 kw (koks). Konstrukcja obu modeli jest identyczna, ULTRAX SHV posiada dodatkowo mikroprocesorową automatykę sterującą oraz wentylator nadmuchowy pozwalające precyzyjne sterować mocą kotła, pracą pompy obiegowej c.o. i c.w.u. Proces spalania i elementy budowy kotłów ULTRAX SH/SHV 1. Klapka kominowa. 2. Czopuch z przepustnicą. 3. Komora spalania. 4. Ruszt żeliwny jednoczęściowy. 5. Popielnik. 6. Klapka wymiennika. 7. Drzwi górne. 8. Przesłona powietrza wtórnego. 9. Drzwi dolne. 10. Przesłona powietrza pierwotnego. ULTRAX SH/SHV Sprawność do 85 %. Kotły wykonane ze stali kotłowej 6 i 4 mm. Prosta długowieczna konstrukcja. Możliwość spalania kilku rodzajów paliw (w tym polan drewnianych o dł. 0,5 m). Ponad 70 litrowa komora załadowcza. Łatwa obsługa i czyszczenie. Nowoczesny design. Emisje spalin spełniające normy Unii Europejskiej. Dane techniczne ULTRAX SH-22 ULTRAX SHV-22 Moc cieplna: drewno/węgiel/koks kw 22/25/30 22/25/30 Sprawność kotła: koks % do 85 Możliwość montażu urządzenia w układzie zamkniętym (wężownica schładzająca w standardzie). ULTRAX SHV wentylator nadmuchowy oraz nowoczesna automatyka sterująca, jako wyposażenie standardowe. 5-letnia gwarancja na szczelność kotła. Komplet narzędzi czyszczących dostarczanych z kotłem. Czas spalania: drewno/węgiel/koks godz 2-4/4-8/ /4-8/4-8 Temperatura: maks./min. C 90 / / 60 Wymiary: wys./szer./gł. mm 1200/550/ /550/1100 Ciężar kotła kg Zakres dostawy ULTRAX SH: zawór spustowy, popielnik. ULTRAX SHV: zawór spustowy, popielnik, wentylator nadmuchowy, automatyka sterująca. 3

4 Stalowe kotły z układem do spalania peletu Niezależność paliwowa ULTRAX SHP to wersja kotła SH z układem do spalania peletu, jest to w pełni automatyczny kocioł z nowoczesną metodą regulacji u Fuzzy Logic. Urządzenie dostosowane jest do spalania paliw stałych oraz biomasy w postaci peletu (o średnicy od 6-8 mm i długości mm) lub zastępczo ziaren zbóż owies przy zachowaniu niskich parametrów emisji bezpiecznych dla środowiska naturalnego (opcja). Ceny (netto PLN) ULTRAX SHP-16: ULTRAX SHP-24: Kocioł ULTRAX SHP wyposażony jest w palnik z automatyką, elastyczną rurę podającą, podajnik o regulowanej długości oraz zbiornik paliwa z pokrywą o pojemności 305 litrów, a także tuleję pod czujnik kotłowy, zestaw kształtek ceramicznych oraz drzwi dolne dostosowane do montażu palnika. Palnik kotła wykonany jest ze stali żaroodpornej, jego konstrukcja oraz rozwiązania techniczne zapobiegają gromadzeniu się popiołu i spieków, które bardzo często występują w urządzeniach konkurencyjnych (funkcja autoczyszczenia). Kocioł dostępny jest z palnikami o mocy 16 i 24 kw. W wyposażeniu standardowym kocioł posiada czujnik temperatury kotła natomiast w przypadku sterowania temperaturą pokojową oraz c.w.u. niezbędne jest wyposażenie w dodatkowe czujniki. Pelet czyli granulat drzewny produkowany z odpadów drewnianych jest paliwem przyjaznym środowisku i w żaden sposób go nie zanieczyszcza. W przeciwieństwie do węgla, ropy lub gazu, bilans CO 2 powstającego w wyniku spalania jest równy zeru ze względu na pochłanianie go w procesie fotosyntezy. Palnik peletowy Automatyczny 3-etapowy proces rozpalania. Kontrola płomienia i temperatury pracy palnika. Sprawność powyżej 94,5%. Modulacja mocy. Niski pobór energii elektrycznej. Możliwość obsługi do 16 obwodów grzewczych. Funkcja autostart po zaniknięciu napięcia elektrycznego oraz zapamiętywanie ustawień. Funkcja autoczyszczenia. Możliwość spalania ziaren zbóż (opcja). ULTRAX SHP ULTRAX SHP Sprawność do 94,5 %. Kocioł wykonany ze stali kotłowej 6 i 4 mm. Prosta długowieczna konstrukcja. Łatwa obsługa i czyszczenie. Palnik peletowy wykonany ze stali żaroodpornej z funkcją autoczyszczenia. Zbiornik na paliwo o poj. 315 litrów wykonany z blachy ocynkowanej. Nowoczesna mikroprocesorowa automatyka z algorytmem Fuzzy Logic II sterująca kotłem oraz systemem c.o. i c.w.u. Możliwość montażu urządzenia w układzie zamkniętym. Nowoczesny design. Emisje spalin spełniające normy Unii Europejskiej. 5-letnia gwarancja na szczelność kotła. Automatyka palnika Algorytm Fuzy Logic II umożliwiający regulację wielu parametrów. 32-bitowy procesor ARM. Panel sterujący z wyświetlaczem graficznym. Dwa rodzaje menu, proste i zaawansowane. Funkcja inteligentnej pomocy (1 przycisk INFO). Modułowa budowa regulatora CAN, rozbudowa do: - 6 obwodów grzewczych, - 4 obwodów przygotowania c.w.u, - 4 buforów energii). Historia alarmów oraz błędów i statystyki. Dane techniczne ULTRAX SHP-16 ULTRAX SHP-24 Zakres mocy grzewczej: pelety/owies kw 4-16/3,6-14,4 7-24/6,3-21,6 Sprawność kotła: pelety % do 94,5 Emisyjność CO ppm < 200 < 200 Temperatura: maks./min. C 90 / / 60 Wymiary: wys./szer./gł. mm 1200/550/ /550/1100 Ciężar kotła kg Zakres dostawy ULTRAX SHP: zawór spustowy, czujnik temperatury kotła i palnika, popielnik, palnik peletowy, podajnik, zasobnik. 4

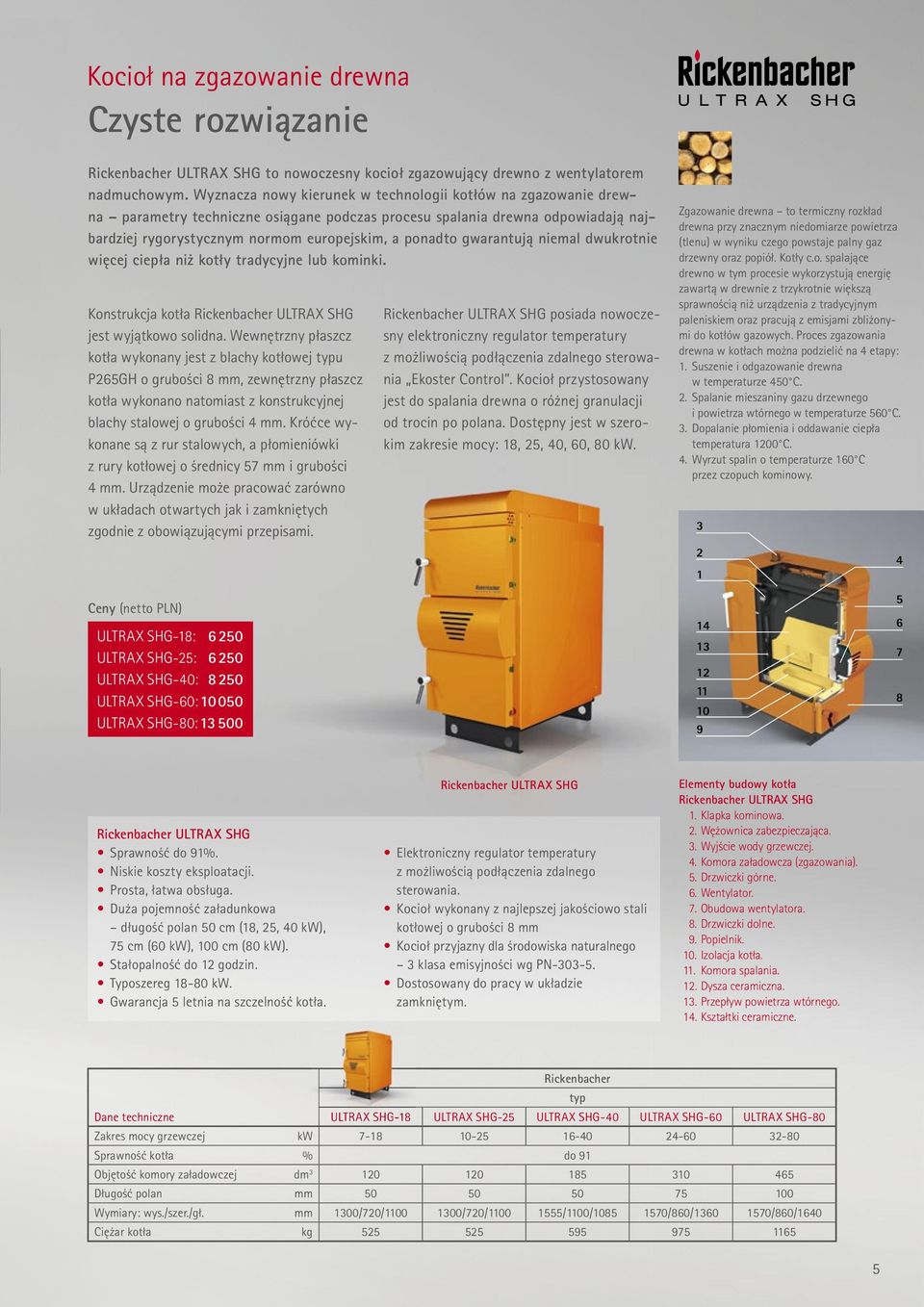

5 Kocioł na zgazowanie drewna Czyste rozwiązanie ULTRAX SHG to nowoczesny kocioł zgazowujący drewno z wentylatorem nadmuchowym. Wyznacza nowy kierunek w technologii kotłów na zgazowanie drewna parametry techniczne osiągane podczas procesu spalania drewna odpowiadają najbardziej rygorystycznym normom europejskim, a ponadto gwarantują niemal dwukrotnie więcej ciepła niż kotły tradycyjne lub kominki. Konstrukcja kotła ULTRAX SHG jest wyjątkowo solidna. Wewnętrzny płaszcz kotła wykonany jest z blachy kotłowej u P265GH o grubości 8 mm, zewnętrzny płaszcz kotła wykonano natomiast z konstrukcyjnej blachy stalowej o grubości 4 mm. Króćce wykonane są z rur stalowych, a płomieniówki z rury kotłowej o średnicy 57 mm i grubości 4 mm. Urządzenie może pracować zarówno w układach otwartych jak i zamkniętych zgodnie z obowiązującymi przepisami. ULTRAX SHG posiada nowoczesny elektroniczny regulator temperatury z możliwością podłączenia zdalnego sterowania Ekoster Control. Kocioł przystosowany jest do spalania drewna o różnej granulacji od trocin po polana. Dostępny jest w szerokim zakresie mocy: 18, 25, 40, 60, 80 kw. Zgazowanie drewna to termiczny rozkład drewna przy znacznym niedomiarze powietrza (tlenu) w wyniku czego powstaje palny gaz drzewny oraz popiół. Kotły c.o. spalające drewno w tym procesie wykorzystują energię zawartą w drewnie z trzykrotnie większą sprawnością niż urządzenia z tradycyjnym paleniskiem oraz pracują z emisjami zbliżonymi do kotłów gazowych. Proces zgazowania drewna w kotłach można podzielić na 4 etapy: 1. Suszenie i odgazowanie drewna w temperaturze 450 C. 2. Spalanie mieszaniny gazu drzewnego i powietrza wtórnego w temperaturze 560 C. 3. Dopalanie płomienia i oddawanie ciepła temperatura 1200 C. 4. Wyrzut spalin o temperaturze 160 C przez czopuch kominowy Ceny (netto PLN) ULTRAX SHG-18: ULTRAX SHG-25: ULTRAX SHG-40: ULTRAX SHG-60: ULTRAX SHG-80: ULTRAX SHG Sprawność do 91%. Niskie koszty eksploatacji. Prosta, łatwa obsługa. Duża pojemność załadunkowa długość polan 50 cm (18, 25, 40 kw), 75 cm (60 kw), 100 cm (80 kw). Stałopalność do 12 godzin. Typoszereg kw. Gwarancja 5 letnia na szczelność kotła. ULTRAX SHG Elektroniczny regulator temperatury z możliwością podłączenia zdalnego sterowania. Kocioł wykonany z najlepszej jakościowo stali kotłowej o grubości 8 mm Kocioł przyjazny dla środowiska naturalnego 3 klasa emisyjności wg PN Dostosowany do pracy w układzie zamkniętym. Elementy budowy kotła ULTRAX SHG 1. Klapka kominowa. 2. Wężownica zabezpieczająca. 3. Wyjście wody grzewczej. 4. Komora załadowcza (zgazowania). 5. Drzwiczki górne. 6. Wentylator. 7. Obudowa wentylatora. 8. Drzwiczki dolne. 9. Popielnik. 10. Izolacja kotła. 11. Komora spalania. 12. Dysza ceramiczna. 13. Przepływ powietrza wtórnego. 14. Kształtki ceramiczne. Dane techniczne ULTRAX SHG-18 ULTRAX SHG-25 ULTRAX SHG-40 ULTRAX SHG-60 ULTRAX SHG-80 Zakres mocy grzewczej kw Sprawność kotła % do 91 Objętość komory załadowczej dm Długość polan mm Wymiary: wys./szer./gł. mm 1300/720/ /720/ /1100/ /860/ /860/1640 Ciężar kotła kg

6 Wyposażenie dodatkowe kotłów na paliwo stałe Numer katalogowy Urządzenie Model kotła Cena netto PLN Sondy temperatury CT T/ Sonda temperatury CT1/1.1 SH 60 T/ Sonda temperatury CT2/0.6 SH 85 T/ Sonda temperatury CT2/0.8 SH 85 T/ Sonda temperatury CT2/1.1 SH 85 T/ Sonda temperatury CT2/1.6 SH 100 T/ Sonda temperatury CT2/2.4 SH 100 T/ Sonda temperatury CT2/3.0 SH 120 T/ Sonda temperatury CT3/1.1 SH 135 T/ Sonda temperatury CT3/1.6 SH 135 T/ Sonda temperatury CT3/2.4 SH 135 T/ Sonda temperatury CT3/3.0 SH 135 T/ Sonda temperatury CT3/3.3 SH 135 T/ Sonda temperatury CT5/3.0 SH 120 Układy do spalania peletu T/ Układ do spalania peletu 16 kw SH T/ Układ do spalania peletu 24 kw SH Przewody komunikacyjne CAN T/CAN/5,0 Przewód komunikacyjny CAN/5,0 SH 85 T/CAN/3,0 Przewód komunikacyjny CAN/3,0 SH 70 T/CAN/1,5 Przewód komunikacyjny CAN/1,5 SH 45 Czujniki temperatury pokojowej/zewnętrznej T/ Czujnik temperatury pokojowej CTP-01 SH 140 T/ Czujnik temperatury zewnętrznej CTZ-01 SH 140 Wentylatory wyciągowe WKO T/WKO160 Wentylator wyciągowy WKO 160 SM, GM, SH, SHV, SHP T/WKO180 Wentylator wyciągowy WKO 180 SM, GM, SH, SHV, SHP T/WKO200 Wentylator wyciągowy WKO 200 SHG-18, 25, T/WKO210 Wentylator wyciągowy WKO 210 SHG-60, Inne T/ Regulator UNICONTROL MIX 07 SH 740 T/ Regulator pompy cyrkulacyjnej RPC-01 SH 240 T/ Zestaw nadmuchowy z regulatorem SH 680 W/ Drzwiczki kotłowe do palnika peletowego SH 430 W/ Prostka szamotowa 200 x 290 x 40 (1 kpl. = 4 szt) SH 50 T/ Zbiornik na pelet (305 litrów) SH Tuleja pod czujnik temperatury kotła SH 75 T/ Moduł rozszerzeniowy CAN I/O MC-1 SH 730 T/ Termoregulator LK 810 SM, SH, SHV, SHP, SHG T/003N3300 Zawór zabezpieczenia termicznego BVTS SM, SH, SHV, SHP, SHG 210 T/ Elektroniczny miarkownik ciągu kominowego SM, GM, SH, SHV, SHP 520 T/004 Ekoster Control SHG 110 6

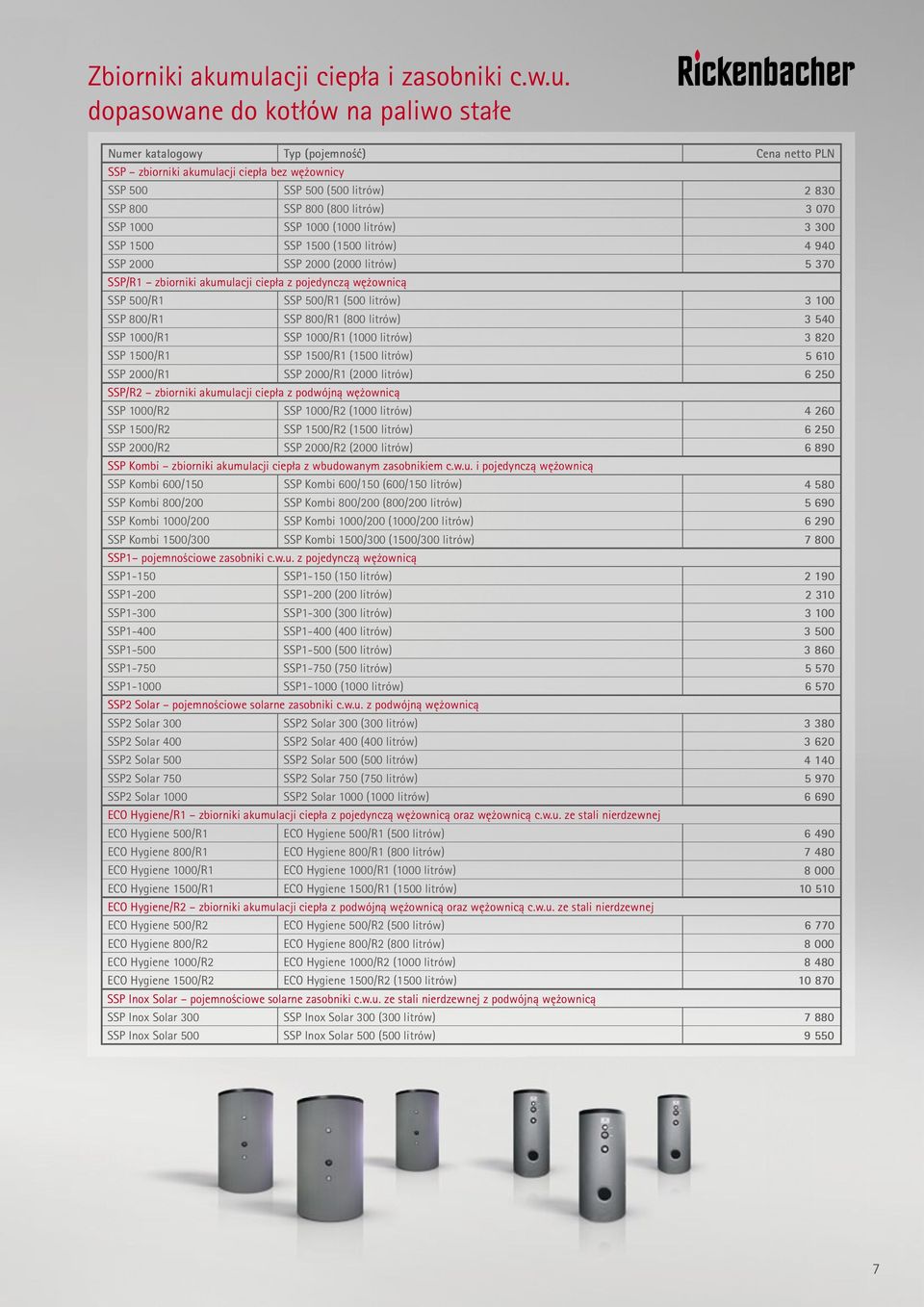

7 Zbiorniki akumulacji ciepła i zasobniki c.w.u. dopasowane do kotłów na paliwo stałe Numer katalogowy Typ (pojemność) Cena netto PLN SSP zbiorniki akumulacji ciepła bez wężownicy SSP 500 SSP 500 (500 litrów) SSP 800 SSP 800 (800 litrów) SSP 1000 SSP 1000 (1000 litrów) SSP 1500 SSP 1500 (1500 litrów) SSP 2000 SSP 2000 (2000 litrów) SSP/R1 zbiorniki akumulacji ciepła z pojedynczą wężownicą SSP 500/R1 SSP 500/R1 (500 litrów) SSP 800/R1 SSP 800/R1 (800 litrów) SSP 1000/R1 SSP 1000/R1 (1000 litrów) SSP 1500/R1 SSP 1500/R1 (1500 litrów) SSP 2000/R1 SSP 2000/R1 (2000 litrów) SSP/R2 zbiorniki akumulacji ciepła z podwójną wężownicą SSP 1000/R2 SSP 1000/R2 (1000 litrów) SSP 1500/R2 SSP 1500/R2 (1500 litrów) SSP 2000/R2 SSP 2000/R2 (2000 litrów) SSP Kombi zbiorniki akumulacji ciepła z wbudowanym zasobnikiem c.w.u. i pojedynczą wężownicą SSP Kombi 600/150 SSP Kombi 600/150 (600/150 litrów) SSP Kombi 800/200 SSP Kombi 800/200 (800/200 litrów) SSP Kombi 1000/200 SSP Kombi 1000/200 (1000/200 litrów) SSP Kombi 1500/300 SSP Kombi 1500/300 (1500/300 litrów) SSP1 pojemnościowe zasobniki c.w.u. z pojedynczą wężownicą SSP1-150 SSP1-150 (150 litrów) SSP1-200 SSP1-200 (200 litrów) SSP1-300 SSP1-300 (300 litrów) SSP1-400 SSP1-400 (400 litrów) SSP1-500 SSP1-500 (500 litrów) SSP1-750 SSP1-750 (750 litrów) SSP SSP (1000 litrów) SSP2 Solar pojemnościowe solarne zasobniki c.w.u. z podwójną wężownicą SSP2 Solar 300 SSP2 Solar 300 (300 litrów) SSP2 Solar 400 SSP2 Solar 400 (400 litrów) SSP2 Solar 500 SSP2 Solar 500 (500 litrów) SSP2 Solar 750 SSP2 Solar 750 (750 litrów) SSP2 Solar 1000 SSP2 Solar 1000 (1000 litrów) ECO Hygiene/R1 zbiorniki akumulacji ciepła z pojedynczą wężownicą oraz wężownicą c.w.u. ze stali nierdzewnej ECO Hygiene 500/R1 ECO Hygiene 500/R1 (500 litrów) ECO Hygiene 800/R1 ECO Hygiene 800/R1 (800 litrów) ECO Hygiene 1000/R1 ECO Hygiene 1000/R1 (1000 litrów) ECO Hygiene 1500/R1 ECO Hygiene 1500/R1 (1500 litrów) ECO Hygiene/R2 zbiorniki akumulacji ciepła z podwójną wężownicą oraz wężownicą c.w.u. ze stali nierdzewnej ECO Hygiene 500/R2 ECO Hygiene 500/R2 (500 litrów) ECO Hygiene 800/R2 ECO Hygiene 800/R2 (800 litrów) ECO Hygiene 1000/R2 ECO Hygiene 1000/R2 (1000 litrów) ECO Hygiene 1500/R2 ECO Hygiene 1500/R2 (1500 litrów) SSP Inox Solar pojemnościowe solarne zasobniki c.w.u. ze stali nierdzewnej z podwójną wężownicą SSP Inox Solar 300 SSP Inox Solar 300 (300 litrów) SSP Inox Solar 500 SSP Inox Solar 500 (500 litrów)

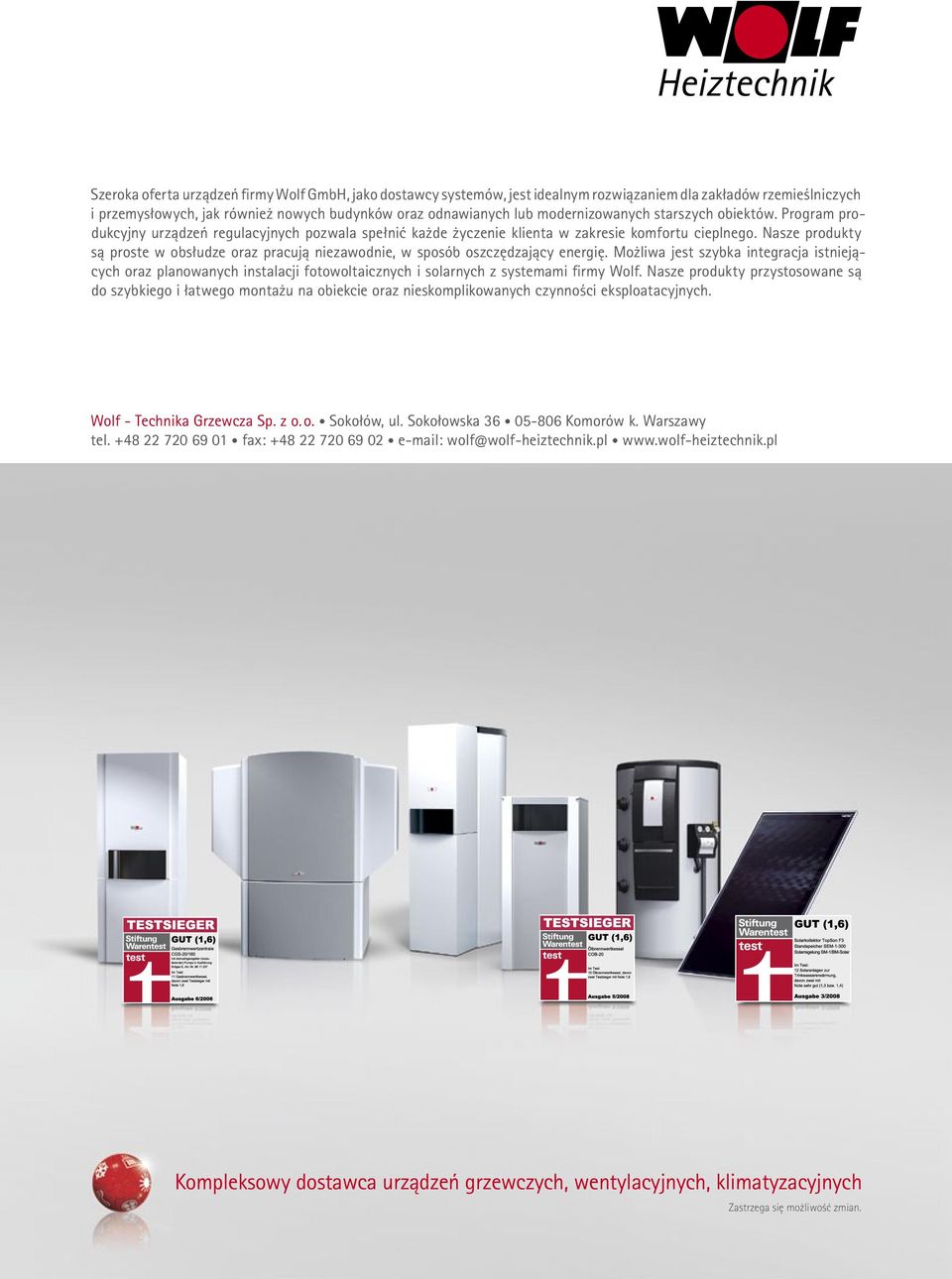

8 Szeroka oferta urządzeń firmy Wolf GmbH, jako dostawcy systemów, jest idealnym rozwiązaniem dla zakładów rzemieślniczych i przemysłowych, jak również nowych budynków oraz odnawianych lub modernizowanych starszych obiektów. Program produkcyjny urządzeń regulacyjnych pozwala spełnić każde życzenie klienta w zakresie komfortu cieplnego. Nasze produkty są proste w obsłudze oraz pracują niezawodnie, w sposób oszczędzający energię. Możliwa jest szybka integracja istniejących oraz planowanych instalacji fotowoltaicznych i solarnych z systemami firmy Wolf. Nasze produkty przystosowane są do szybkiego i łatwego montażu na obiekcie oraz nieskomplikowanych czynności eksploatacyjnych. Wolf - Technika Grzewcza Sp. z o. o. Sokołów, ul. Sokołowska Komorów k. Warszawy tel fax: wolf@wolf-heiztechnik.pl Kompleksowy dostawca urządzeń grzewczych, wentylacyjnych, klimatyzacyjnych Zastrzega się możliwość zmian.
