ZAPLECZE ZAMAWIAJĄCEGO D-M

Transkrypt

1

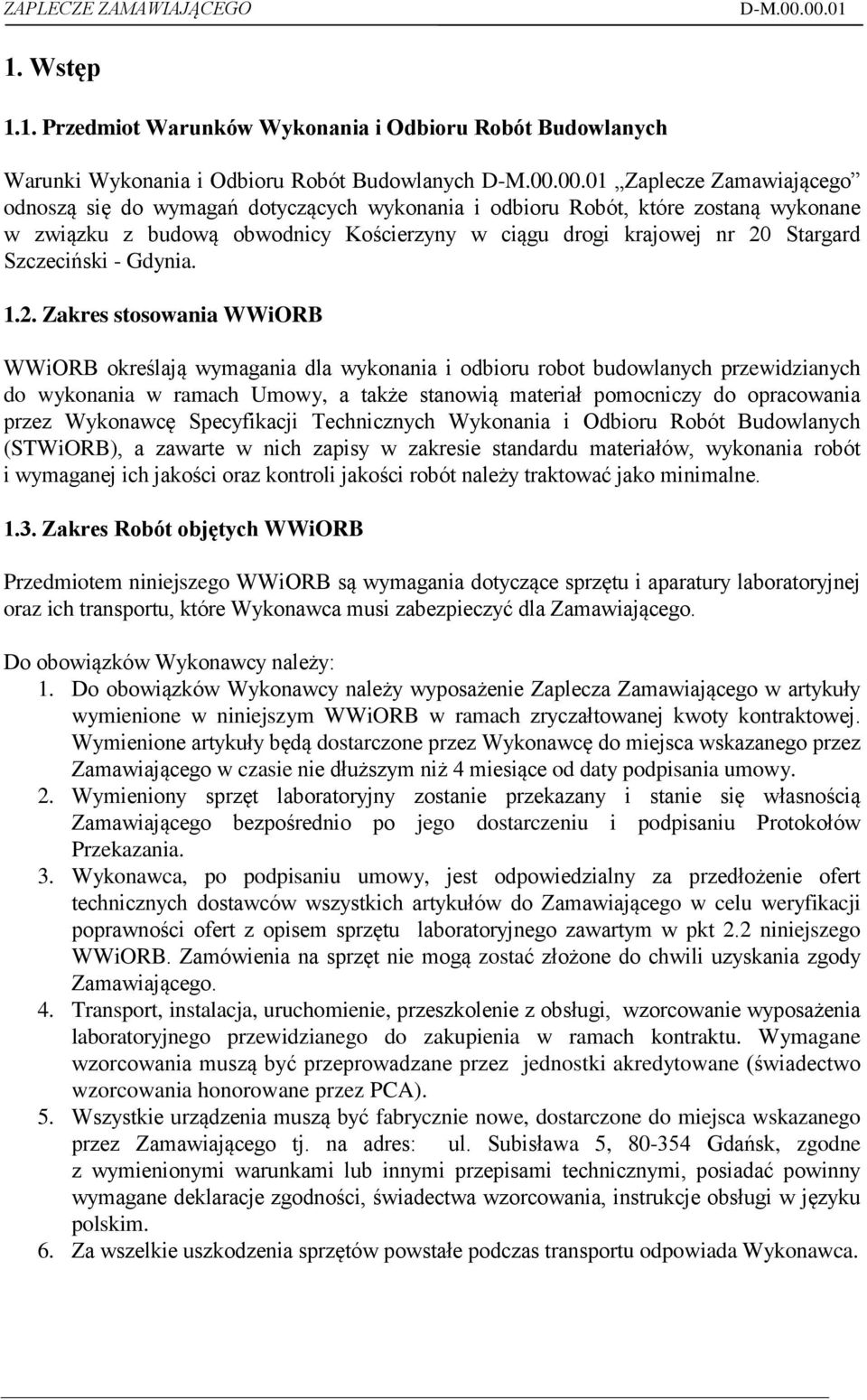

2 Wstęp Przedmiot Warunków Wykonania i Odbioru Robót Budowlanych Warunki Wykonania i Odbioru Robót Budowlanych Zaplecze Zamawiającego odnoszą się do wymagań dotyczących wykonania i odbioru Robót, które zostaną wykonane w związku z budową obwodnicy Kościerzyny w ciągu drogi krajowej nr 20 Stargard Szczeciński - Gdynia. 2. Zakres stosowania WWiORB WWiORB określają wymagania dla wykonania i odbioru robot budowlanych przewidzianych do wykonania w ramach Umowy, a także stanowią materiał pomocniczy do opracowania przez Wykonawcę Specyfikacji Technicznych Wykonania i Odbioru Robót Budowlanych (STWiORB), a zawarte w nich zapisy w zakresie standardu materiałów, wykonania robót i wymaganej ich jakości oraz kontroli jakości robót należy traktować jako minimalne. 3. Zakres Robót objętych WWiORB Przedmiotem niniejszego WWiORB są wymagania dotyczące sprzętu i aparatury laboratoryjnej oraz ich transportu, które Wykonawca musi zabezpieczyć dla Zamawiającego. Do obowiązków Wykonawcy należy: Do obowiązków Wykonawcy należy wyposażenie Zaplecza Zamawiającego w artykuły wymienione w niniejszym WWiORB w ramach zryczałtowanej kwoty kontraktowej. Wymienione artykuły będą dostarczone przez Wykonawcę do miejsca wskazanego przez Zamawiającego w czasie nie dłuższym niż 4 miesiące od daty podpisania umowy. 2. Wymieniony sprzęt laboratoryjny zostanie przekazany i stanie się własnością Zamawiającego bezpośrednio po jego dostarczeniu i podpisaniu Protokołów Przekazania. 3. Wykonawca, po podpisaniu umowy, jest odpowiedzialny za przedłożenie ofert technicznych dostawców wszystkich artykułów do Zamawiającego w celu weryfikacji poprawności ofert z opisem sprzętu laboratoryjnego zawartym w pkt 2.2 niniejszego WWiORB. Zamówienia na sprzęt nie mogą zostać złożone do chwili uzyskania zgody Zamawiającego. 4. Transport, instalacja, uruchomienie, przeszkolenie z obsługi, wzorcowanie wyposażenia laboratoryjnego przewidzianego do zakupienia w ramach kontraktu. Wymagane wzorcowania muszą być przeprowadzane przez jednostki akredytowane (świadectwo wzorcowania honorowane przez PCA). 5. Wszystkie urządzenia muszą być fabrycznie nowe, dostarczone do miejsca wskazanego przez Zamawiającego tj. na adres: ul. Subisława 5, Gdańsk, zgodne z wymienionymi warunkami lub innymi przepisami technicznymi, posiadać powinny wymagane deklaracje zgodności, świadectwa wzorcowania, instrukcje obsługi w języku polskim. 6. Za wszelkie uszkodzenia sprzętów powstałe podczas transportu odpowiada Wykonawca.

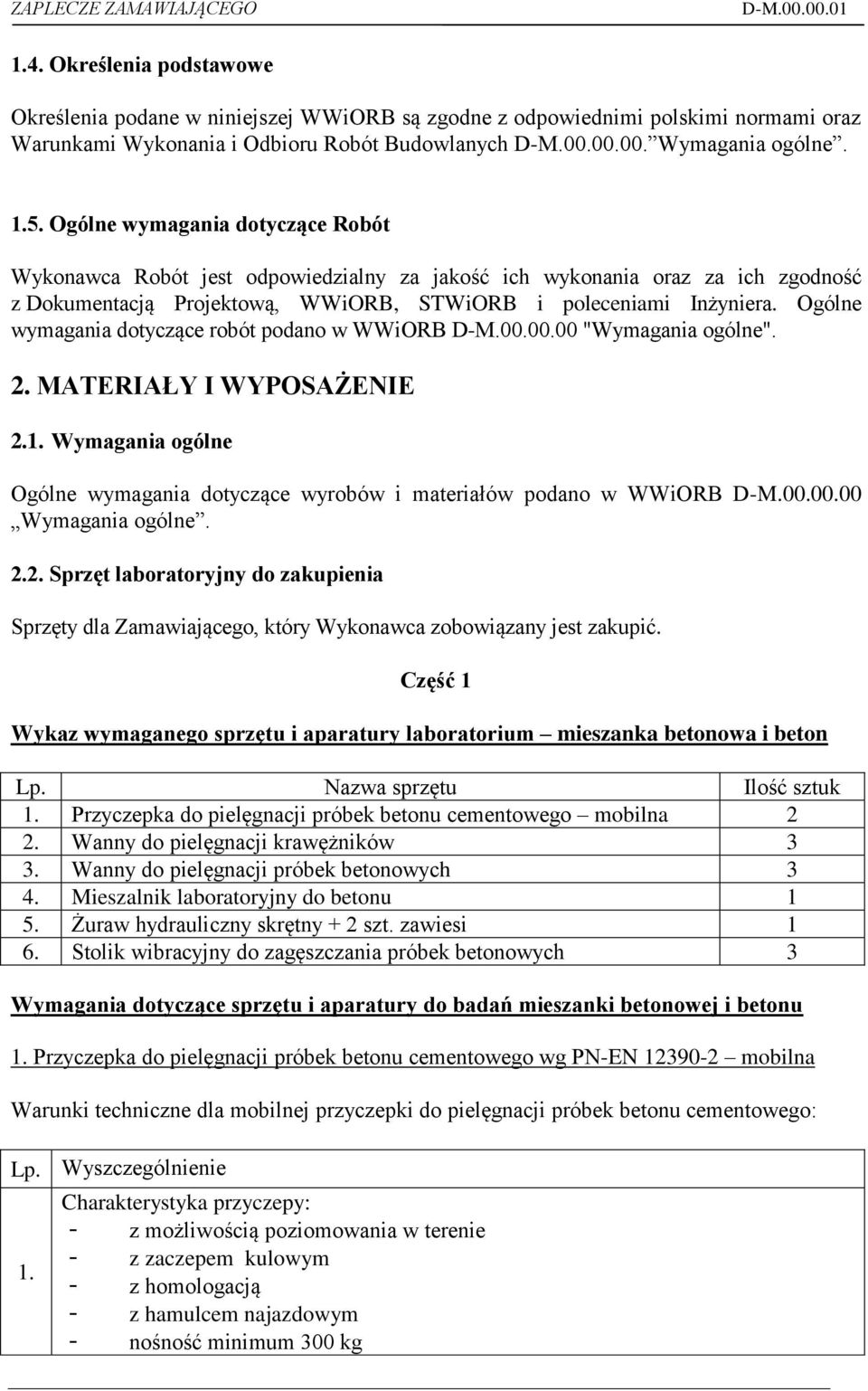

3 4. Określenia podstawowe Określenia podane w niniejszej WWiORB są zgodne z odpowiednimi polskimi normami oraz Warunkami Wykonania i Odbioru Robót Budowlanych D-M Wymagania ogólne. 5. Ogólne wymagania dotyczące Robót Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową, WWiORB, STWiORB i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w WWiORB D-M "Wymagania ogólne". 2. MATERIAŁY I WYPOSAŻENIE 2. Wymagania ogólne Ogólne wymagania dotyczące wyrobów i materiałów podano w WWiORB D-M Wymagania ogólne Sprzęt laboratoryjny do zakupienia Sprzęty dla Zamawiającego, który Wykonawca zobowiązany jest zakupić. Część 1 Wykaz wymaganego sprzętu i aparatury laboratorium mieszanka betonowa i beton Lp. Nazwa sprzętu Ilość sztuk Przyczepka do pielęgnacji próbek betonu cementowego mobilna 2 2. Wanny do pielęgnacji krawężników 3 3. Wanny do pielęgnacji próbek betonowych 3 4. Mieszalnik laboratoryjny do betonu 1 5. Żuraw hydrauliczny skrętny + 2 szt. zawiesi 1 6. Stolik wibracyjny do zagęszczania próbek betonowych 3 Wymagania dotyczące sprzętu i aparatury do badań mieszanki betonowej i betonu Przyczepka do pielęgnacji próbek betonu cementowego wg PN-EN mobilna Warunki techniczne dla mobilnej przyczepki do pielęgnacji próbek betonu cementowego: Charakterystyka przyczepy: - z możliwością poziomowania w terenie - z zaczepem kulowym - z homologacją - z hamulcem najazdowym - nośność minimum 300 kg

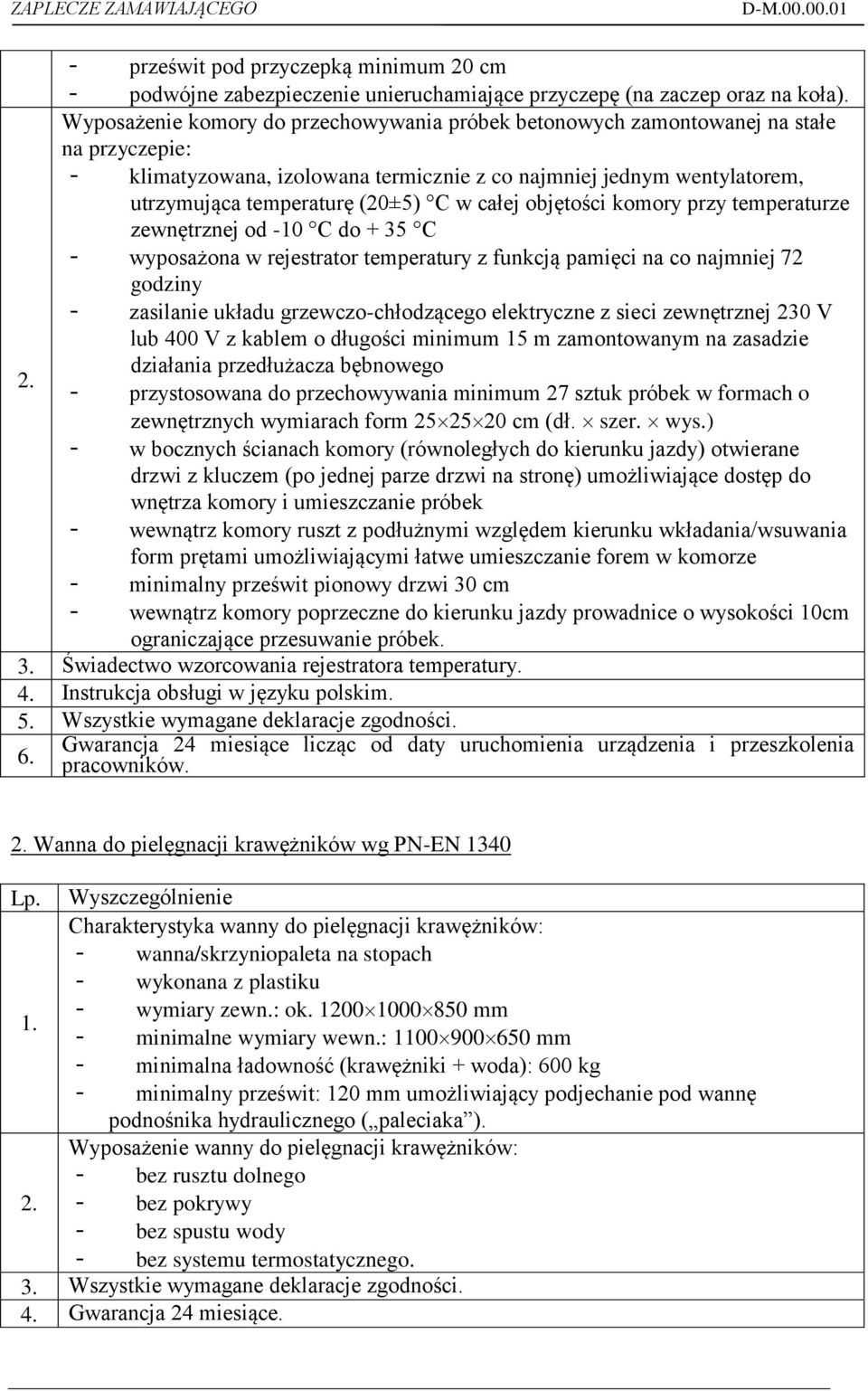

4 - prześwit pod przyczepką minimum 20 cm - podwójne zabezpieczenie unieruchamiające przyczepę (na zaczep oraz na koła). Wyposażenie komory do przechowywania próbek betonowych zamontowanej na stałe na przyczepie: - klimatyzowana, izolowana termicznie z co najmniej jednym wentylatorem, utrzymująca temperaturę (20±5) C w całej objętości komory przy temperaturze zewnętrznej od -10 C do + 35 C - wyposażona w rejestrator temperatury z funkcją pamięci na co najmniej 72 godziny - zasilanie układu grzewczo-chłodzącego elektryczne z sieci zewnętrznej 230 V lub 400 V z kablem o długości minimum 15 m zamontowanym na zasadzie działania przedłużacza bębnowego 2. - przystosowana do przechowywania minimum 27 sztuk próbek w formach o zewnętrznych wymiarach form cm (dł. szer. wys.) - w bocznych ścianach komory (równoległych do kierunku jazdy) otwierane drzwi z kluczem (po jednej parze drzwi na stronę) umożliwiające dostęp do wnętrza komory i umieszczanie próbek - wewnątrz komory ruszt z podłużnymi względem kierunku wkładania/wsuwania form prętami umożliwiającymi łatwe umieszczanie forem w komorze - minimalny prześwit pionowy drzwi 30 cm - wewnątrz komory poprzeczne do kierunku jazdy prowadnice o wysokości 10cm ograniczające przesuwanie próbek. 3. Świadectwo wzorcowania rejestratora temperatury. 4. Instrukcja obsługi w języku polskim. 5. Wszystkie wymagane deklaracje zgodności. Gwarancja 24 miesiące licząc od daty uruchomienia urządzenia i przeszkolenia 6. pracowników. 2. Wanna do pielęgnacji krawężników wg PN-EN 1340 Charakterystyka wanny do pielęgnacji krawężników: - wanna/skrzyniopaleta na stopach - wykonana z plastiku - wymiary zewn.: ok mm - minimalne wymiary wewn.: mm - minimalna ładowność (krawężniki + woda): 600 kg - minimalny prześwit: 120 mm umożliwiający podjechanie pod wannę podnośnika hydraulicznego ( paleciaka ). Wyposażenie wanny do pielęgnacji krawężników: - bez rusztu dolnego 2. - bez pokrywy - bez spustu wody - bez systemu termostatycznego. 3. Wszystkie wymagane deklaracje zgodności. 4. Gwarancja 24 miesiące.

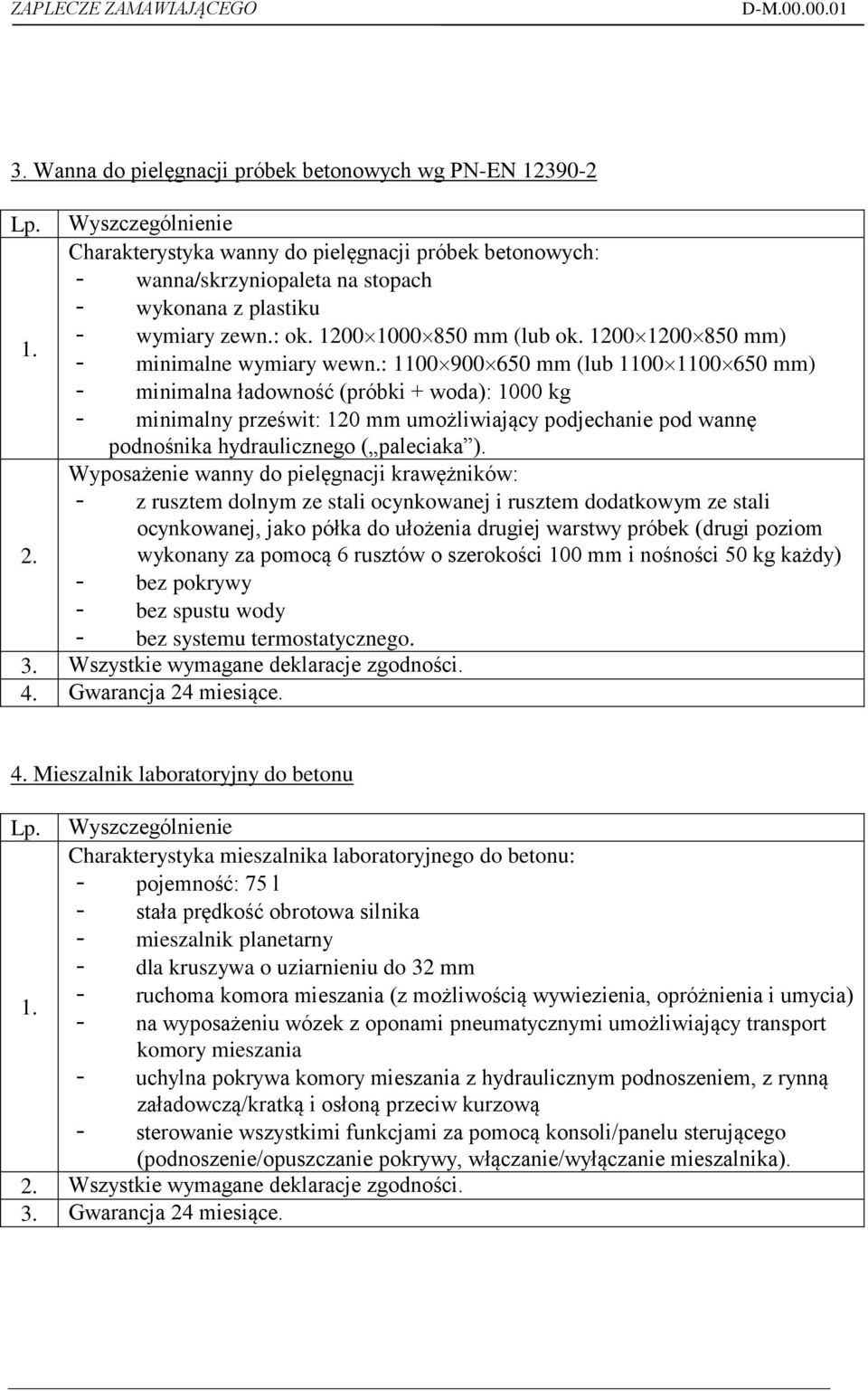

5 3. Wanna do pielęgnacji próbek betonowych wg PN-EN Charakterystyka wanny do pielęgnacji próbek betonowych: - wanna/skrzyniopaleta na stopach - wykonana z plastiku - wymiary zewn.: ok mm (lub ok mm) - minimalne wymiary wewn.: mm (lub mm) - minimalna ładowność (próbki + woda): 1000 kg - minimalny prześwit: 120 mm umożliwiający podjechanie pod wannę podnośnika hydraulicznego ( paleciaka ). Wyposażenie wanny do pielęgnacji krawężników: - z rusztem dolnym ze stali ocynkowanej i rusztem dodatkowym ze stali ocynkowanej, jako półka do ułożenia drugiej warstwy próbek (drugi poziom 2. wykonany za pomocą 6 rusztów o szerokości 100 mm i nośności 50 kg każdy) - bez pokrywy - bez spustu wody - bez systemu termostatycznego. 3. Wszystkie wymagane deklaracje zgodności. 4. Gwarancja 24 miesiące. 4. Mieszalnik laboratoryjny do betonu Charakterystyka mieszalnika laboratoryjnego do betonu: - pojemność: 75 l - stała prędkość obrotowa silnika - mieszalnik planetarny - dla kruszywa o uziarnieniu do 32 mm - ruchoma komora mieszania (z możliwością wywiezienia, opróżnienia i umycia) - na wyposażeniu wózek z oponami pneumatycznymi umożliwiający transport komory mieszania - uchylna pokrywa komory mieszania z hydraulicznym podnoszeniem, z rynną załadowczą/kratką i osłoną przeciw kurzową - sterowanie wszystkimi funkcjami za pomocą konsoli/panelu sterującego (podnoszenie/opuszczanie pokrywy, włączanie/wyłączanie mieszalnika). 2. Wszystkie wymagane deklaracje zgodności. 3. Gwarancja 24 miesiące.

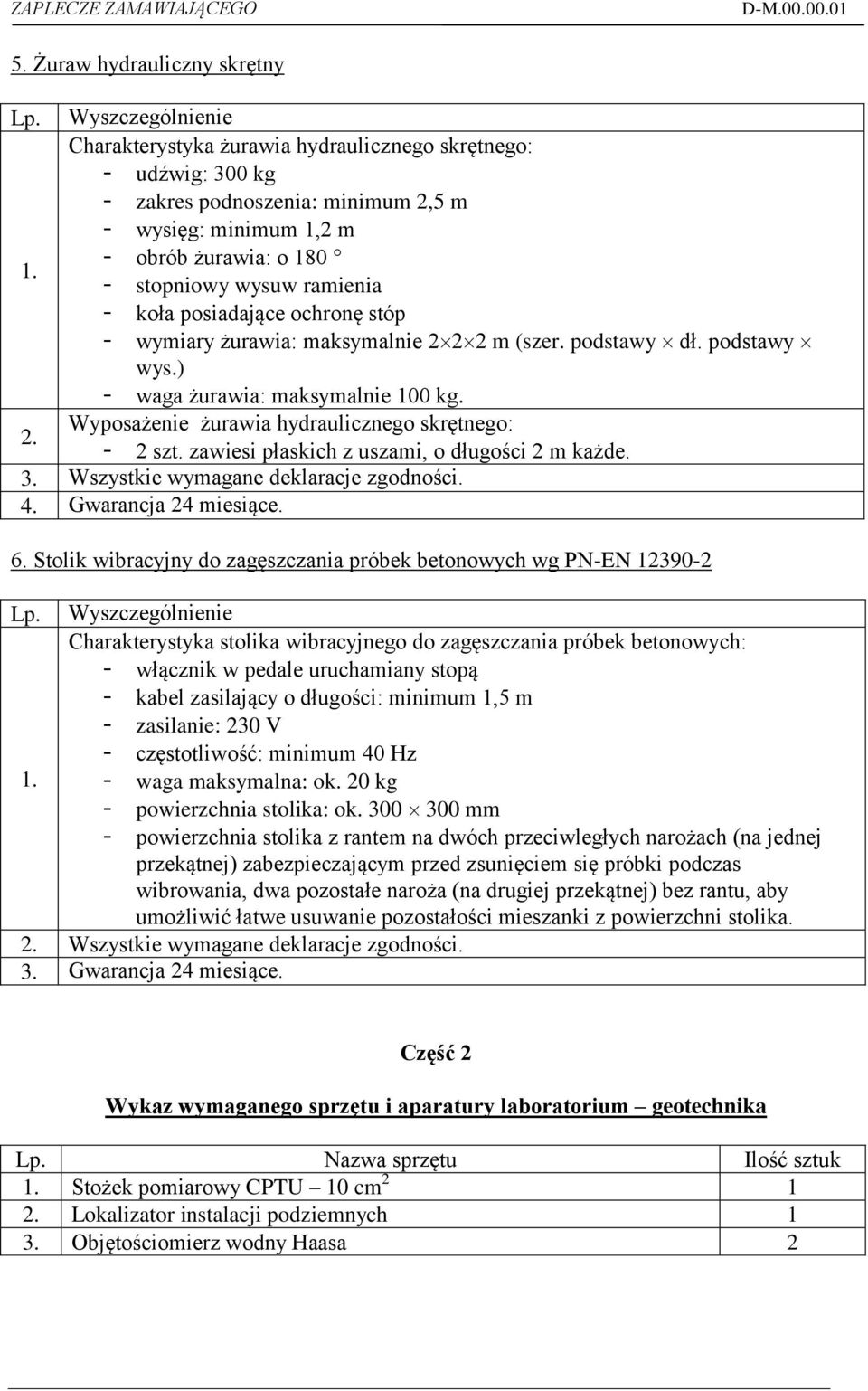

6 5. Żuraw hydrauliczny skrętny Charakterystyka żurawia hydraulicznego skrętnego: - udźwig: 300 kg - zakres podnoszenia: minimum 2,5 m - wysięg: minimum 1,2 m - obrób żurawia: o stopniowy wysuw ramienia - koła posiadające ochronę stóp - wymiary żurawia: maksymalnie m (szer. podstawy dł. podstawy wys.) - waga żurawia: maksymalnie 100 kg. Wyposażenie żurawia hydraulicznego skrętnego: szt. zawiesi płaskich z uszami, o długości 2 m każde. 3. Wszystkie wymagane deklaracje zgodności. 4. Gwarancja 24 miesiące. 6. Stolik wibracyjny do zagęszczania próbek betonowych wg PN-EN Charakterystyka stolika wibracyjnego do zagęszczania próbek betonowych: - włącznik w pedale uruchamiany stopą - kabel zasilający o długości: minimum 1,5 m - zasilanie: 230 V - częstotliwość: minimum 40 Hz - waga maksymalna: ok. 20 kg - powierzchnia stolika: ok mm - powierzchnia stolika z rantem na dwóch przeciwległych narożach (na jednej przekątnej) zabezpieczającym przed zsunięciem się próbki podczas wibrowania, dwa pozostałe naroża (na drugiej przekątnej) bez rantu, aby umożliwić łatwe usuwanie pozostałości mieszanki z powierzchni stolika. 2. Wszystkie wymagane deklaracje zgodności. 3. Gwarancja 24 miesiące. Część 2 Wykaz wymaganego sprzętu i aparatury laboratorium geotechnika Lp. Nazwa sprzętu Ilość sztuk Stożek pomiarowy CPTU 10 cm Lokalizator instalacji podziemnych 1 3. Objętościomierz wodny Haasa 2

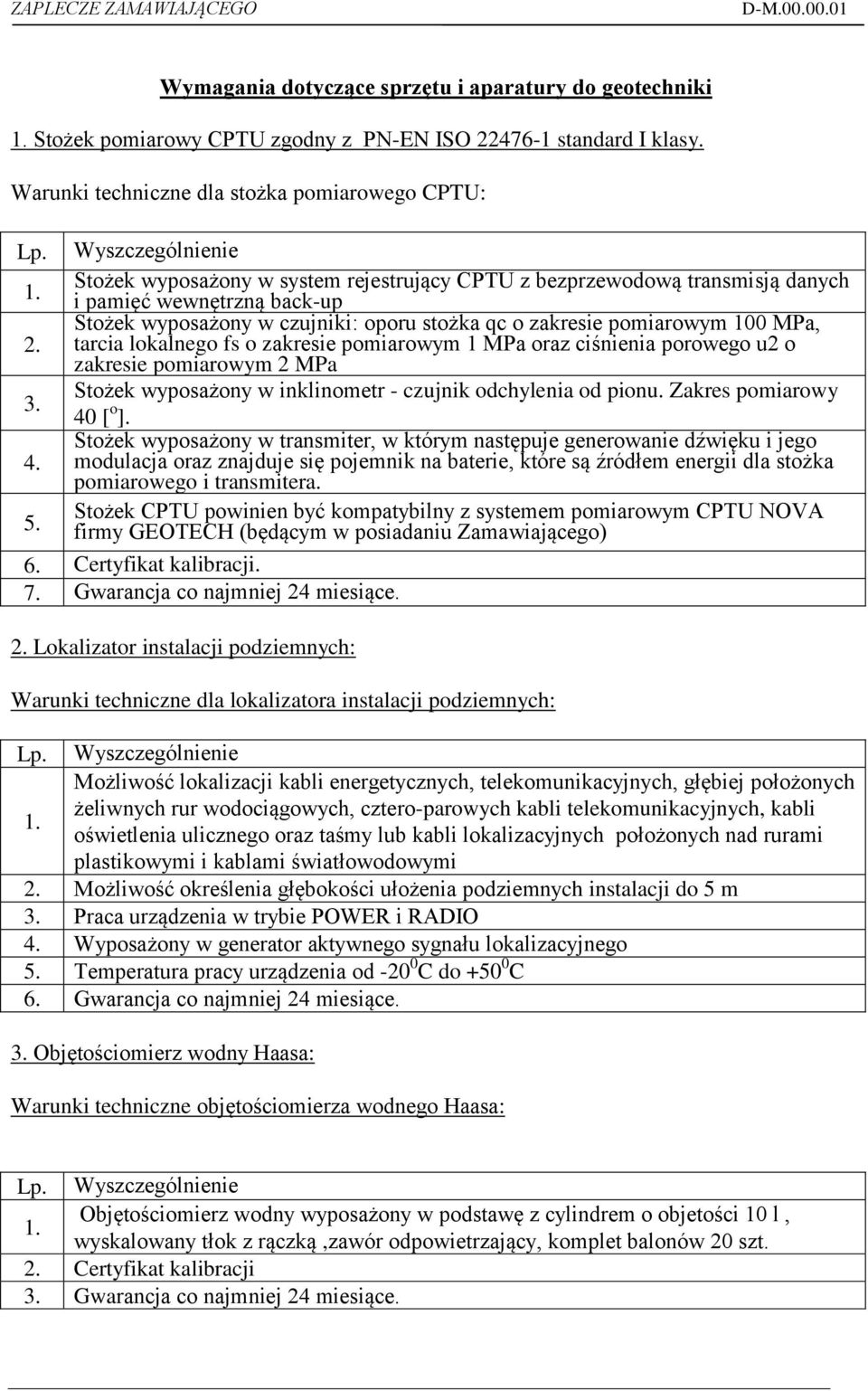

7 Wymagania dotyczące sprzętu i aparatury do geotechniki Stożek pomiarowy CPTU zgodny z PN-EN ISO standard I klasy. Warunki techniczne dla stożka pomiarowego CPTU: Stożek wyposażony w system rejestrujący CPTU z bezprzewodową transmisją danych i pamięć wewnętrzną back-up Stożek wyposażony w czujniki: oporu stożka qc o zakresie pomiarowym 100 MPa, 2. tarcia lokalnego fs o zakresie pomiarowym 1 MPa oraz ciśnienia porowego u2 o zakresie pomiarowym 2 MPa 3. Stożek wyposażony w inklinometr - czujnik odchylenia od pionu. Zakres pomiarowy 40 [ o ]. Stożek wyposażony w transmiter, w którym następuje generowanie dźwięku i jego 4. modulacja oraz znajduje się pojemnik na baterie, które są źródłem energii dla stożka pomiarowego i transmitera. 5. Stożek CPTU powinien być kompatybilny z systemem pomiarowym CPTU NOVA firmy GEOTECH (będącym w posiadaniu Zamawiającego) 6. Certyfikat kalibracji. 7. Gwarancja co najmniej 24 miesiące. 2. Lokalizator instalacji podziemnych: Warunki techniczne dla lokalizatora instalacji podziemnych: Możliwość lokalizacji kabli energetycznych, telekomunikacyjnych, głębiej położonych żeliwnych rur wodociągowych, cztero-parowych kabli telekomunikacyjnych, kabli oświetlenia ulicznego oraz taśmy lub kabli lokalizacyjnych położonych nad rurami plastikowymi i kablami światłowodowymi 2. Możliwość określenia głębokości ułożenia podziemnych instalacji do 5 m 3. Praca urządzenia w trybie POWER i RADIO 4. Wyposażony w generator aktywnego sygnału lokalizacyjnego 5. Temperatura pracy urządzenia od C do C 6. Gwarancja co najmniej 24 miesiące. 3. Objętościomierz wodny Haasa: Warunki techniczne objętościomierza wodnego Haasa: Objętościomierz wodny wyposażony w podstawę z cylindrem o objetości 10 l, wyskalowany tłok z rączką,zawór odpowietrzający, komplet balonów 20 szt. 2. Certyfikat kalibracji 3. Gwarancja co najmniej 24 miesiące.

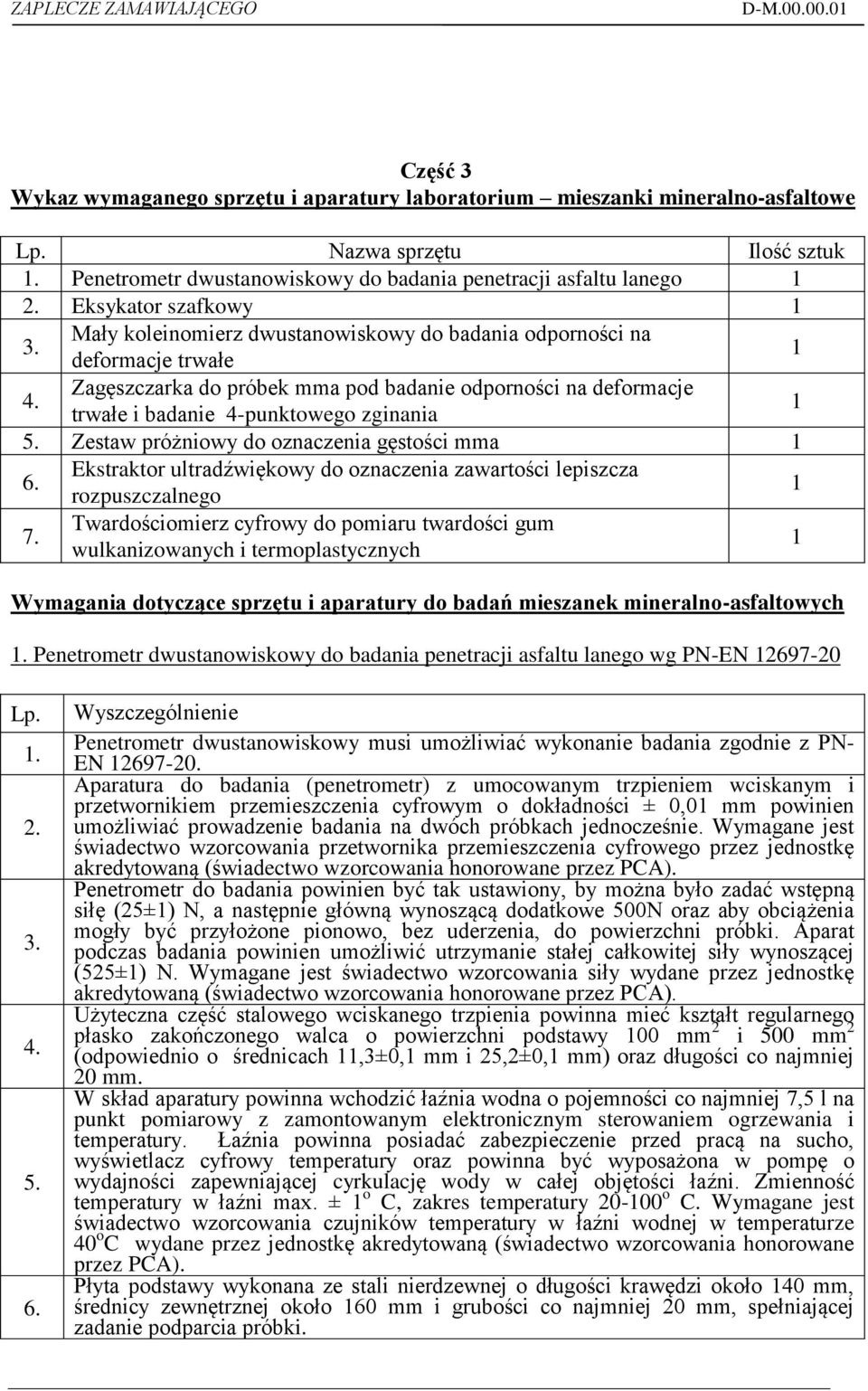

8 Część 3 Wykaz wymaganego sprzętu i aparatury laboratorium mieszanki mineralno-asfaltowe Lp. Nazwa sprzętu Ilość sztuk Penetrometr dwustanowiskowy do badania penetracji asfaltu lanego 1 2. Eksykator szafkowy 1 3. Mały koleinomierz dwustanowiskowy do badania odporności na deformacje trwałe 1 4. Zagęszczarka do próbek mma pod badanie odporności na deformacje trwałe i badanie 4-punktowego zginania 1 5. Zestaw próżniowy do oznaczenia gęstości mma 1 6. Ekstraktor ultradźwiękowy do oznaczenia zawartości lepiszcza rozpuszczalnego 1 7. Twardościomierz cyfrowy do pomiaru twardości gum wulkanizowanych i termoplastycznych 1 Wymagania dotyczące sprzętu i aparatury do badań mieszanek mineralno-asfaltowych Penetrometr dwustanowiskowy do badania penetracji asfaltu lanego wg PN-EN Lp Wyszczególnienie Penetrometr dwustanowiskowy musi umożliwiać wykonanie badania zgodnie z PN- EN Aparatura do badania (penetrometr) z umocowanym trzpieniem wciskanym i przetwornikiem przemieszczenia cyfrowym o dokładności ± 0,01 mm powinien umożliwiać prowadzenie badania na dwóch próbkach jednocześnie. Wymagane jest świadectwo wzorcowania przetwornika przemieszczenia cyfrowego przez jednostkę akredytowaną (świadectwo wzorcowania honorowane przez PCA). Penetrometr do badania powinien być tak ustawiony, by można było zadać wstępną siłę (25±1) N, a następnie główną wynoszącą dodatkowe 500N oraz aby obciążenia mogły być przyłożone pionowo, bez uderzenia, do powierzchni próbki. Aparat podczas badania powinien umożliwić utrzymanie stałej całkowitej siły wynoszącej (525±1) N. Wymagane jest świadectwo wzorcowania siły wydane przez jednostkę akredytowaną (świadectwo wzorcowania honorowane przez PCA). Użyteczna część stalowego wciskanego trzpienia powinna mieć kształt regularnego płasko zakończonego walca o powierzchni podstawy 100 mm 2 i 500 mm 2 (odpowiednio o średnicach 11,3±0,1 mm i 25,2±0,1 mm) oraz długości co najmniej 20 mm. W skład aparatury powinna wchodzić łaźnia wodna o pojemności co najmniej 7,5 l na punkt pomiarowy z zamontowanym elektronicznym sterowaniem ogrzewania i temperatury. Łaźnia powinna posiadać zabezpieczenie przed pracą na sucho, wyświetlacz cyfrowy temperatury oraz powinna być wyposażona w pompę o wydajności zapewniającej cyrkulację wody w całej objętości łaźni. Zmienność temperatury w łaźni max. ± 1 o C, zakres temperatury o C. Wymagane jest świadectwo wzorcowania czujników temperatury w łaźni wodnej w temperaturze 40 o C wydane przez jednostkę akredytowaną (świadectwo wzorcowania honorowane przez PCA). Płyta podstawy wykonana ze stali nierdzewnej o długości krawędzi około 140 mm, średnicy zewnętrznej około 160 mm i grubości co najmniej 20 mm, spełniającej zadanie podparcia próbki.

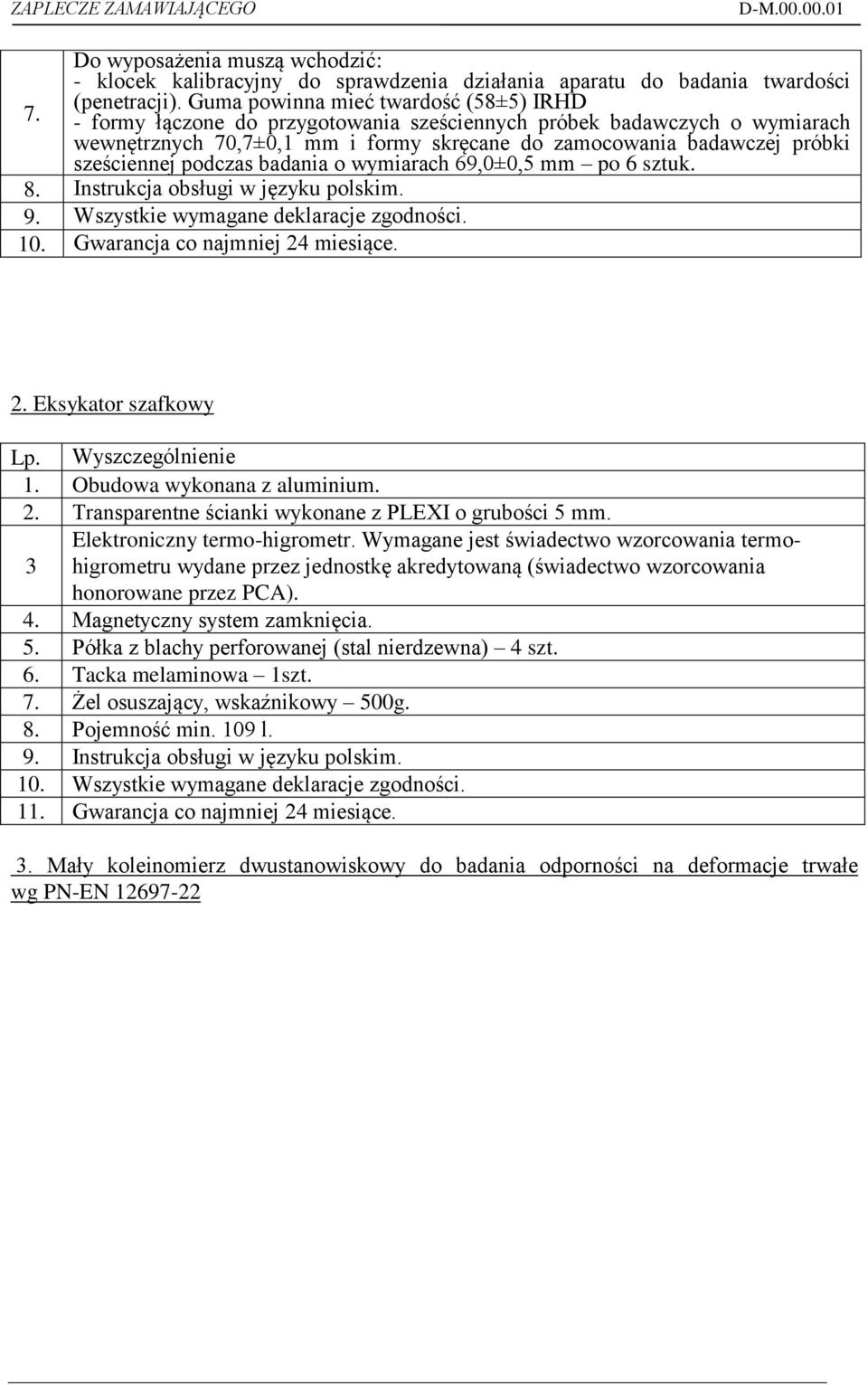

9 Do wyposażenia muszą wchodzić: - klocek kalibracyjny do sprawdzenia działania aparatu do badania twardości (penetracji). Guma powinna mieć twardość (58±5) IRHD 7. - formy łączone do przygotowania sześciennych próbek badawczych o wymiarach wewnętrznych 70,7±0,1 mm i formy skręcane do zamocowania badawczej próbki sześciennej podczas badania o wymiarach 69,0±0,5 mm po 6 sztuk. 8. Instrukcja obsługi w języku polskim. 9. Wszystkie wymagane deklaracje zgodności. 10. Gwarancja co najmniej 24 miesiące. 2. Eksykator szafkowy Obudowa wykonana z aluminium. 2. Transparentne ścianki wykonane z PLEXI o grubości 5 mm. Elektroniczny termo-higrometr. Wymagane jest świadectwo wzorcowania termohigrometru 3 wydane przez jednostkę akredytowaną (świadectwo wzorcowania honorowane przez PCA). 4. Magnetyczny system zamknięcia. 5. Półka z blachy perforowanej (stal nierdzewna) 4 szt. 6. Tacka melaminowa 1szt. 7. Żel osuszający, wskaźnikowy 500g. 8. Pojemność min. 109 l. 9. Instrukcja obsługi w języku polskim. 10. Wszystkie wymagane deklaracje zgodności. 1 Gwarancja co najmniej 24 miesiące. 3. Mały koleinomierz dwustanowiskowy do badania odporności na deformacje trwałe wg PN-EN

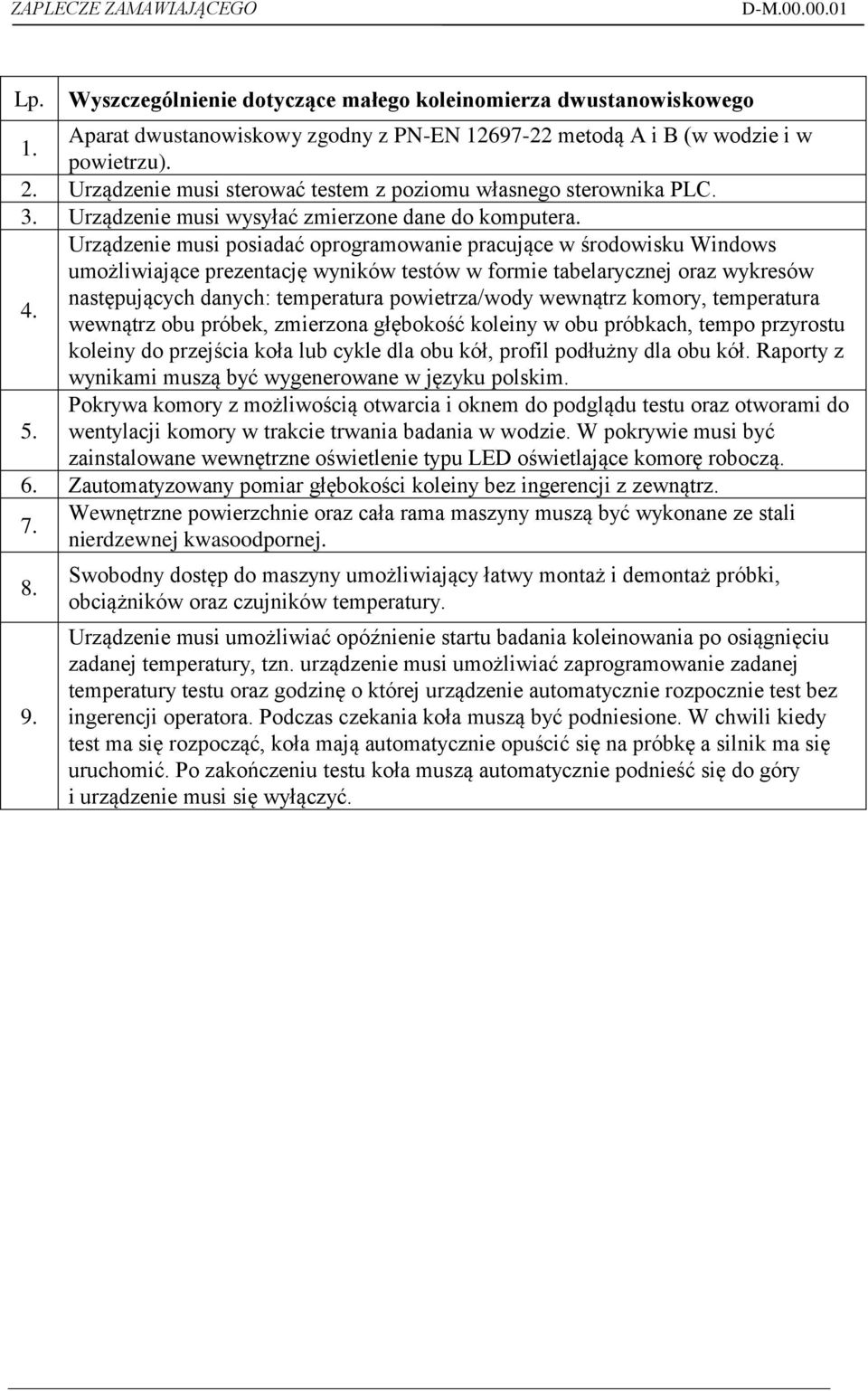

10 Lp. Wyszczególnienie dotyczące małego koleinomierza dwustanowiskowego Aparat dwustanowiskowy zgodny z PN-EN metodą A i B (w wodzie i w powietrzu). 2. Urządzenie musi sterować testem z poziomu własnego sterownika PLC. 3. Urządzenie musi wysyłać zmierzone dane do komputera. Urządzenie musi posiadać oprogramowanie pracujące w środowisku Windows umożliwiające prezentację wyników testów w formie tabelarycznej oraz wykresów następujących danych: temperatura powietrza/wody wewnątrz komory, temperatura 4. wewnątrz obu próbek, zmierzona głębokość koleiny w obu próbkach, tempo przyrostu koleiny do przejścia koła lub cykle dla obu kół, profil podłużny dla obu kół. Raporty z wynikami muszą być wygenerowane w języku polskim. Pokrywa komory z możliwością otwarcia i oknem do podglądu testu oraz otworami do 5. wentylacji komory w trakcie trwania badania w wodzie. W pokrywie musi być zainstalowane wewnętrzne oświetlenie typu LED oświetlające komorę roboczą. 6. Zautomatyzowany pomiar głębokości koleiny bez ingerencji z zewnątrz. Wewnętrzne powierzchnie oraz cała rama maszyny muszą być wykonane ze stali 7. nierdzewnej kwasoodpornej Swobodny dostęp do maszyny umożliwiający łatwy montaż i demontaż próbki, obciążników oraz czujników temperatury. Urządzenie musi umożliwiać opóźnienie startu badania koleinowania po osiągnięciu zadanej temperatury, tzn. urządzenie musi umożliwiać zaprogramowanie zadanej temperatury testu oraz godzinę o której urządzenie automatycznie rozpocznie test bez ingerencji operatora. Podczas czekania koła muszą być podniesione. W chwili kiedy test ma się rozpocząć, koła mają automatycznie opuścić się na próbkę a silnik ma się uruchomić. Po zakończeniu testu koła muszą automatycznie podnieść się do góry i urządzenie musi się wyłączyć.

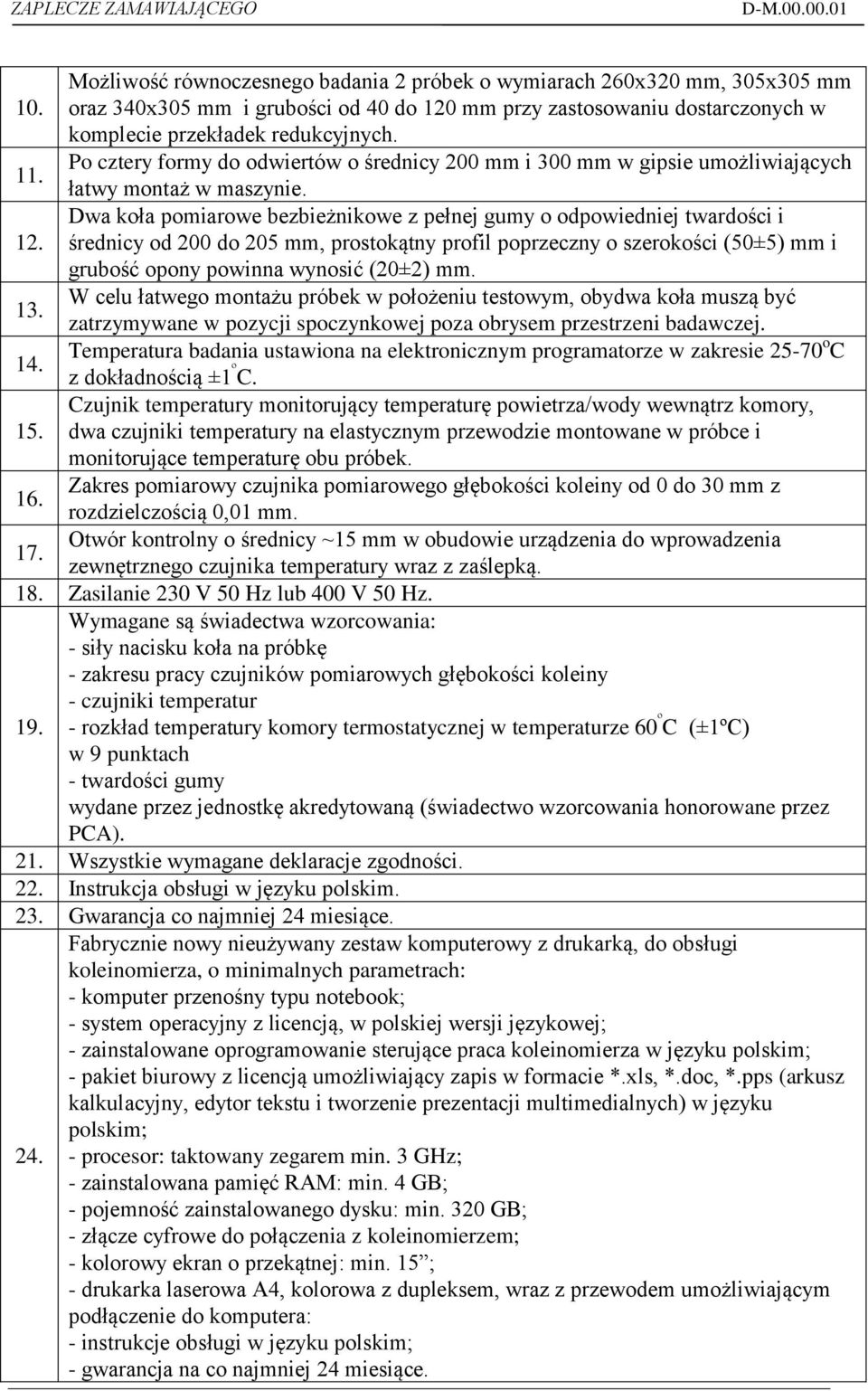

11 Możliwość równoczesnego badania 2 próbek o wymiarach 260x320 mm, 305x305 mm 10. oraz 340x305 mm i grubości od 40 do 120 mm przy zastosowaniu dostarczonych w komplecie przekładek redukcyjnych. Po cztery formy do odwiertów o średnicy 200 mm i 300 mm w gipsie umożliwiających 1 łatwy montaż w maszynie. Dwa koła pomiarowe bezbieżnikowe z pełnej gumy o odpowiedniej twardości i 12. średnicy od 200 do 205 mm, prostokątny profil poprzeczny o szerokości (50±5) mm i grubość opony powinna wynosić (20±2) mm. W celu łatwego montażu próbek w położeniu testowym, obydwa koła muszą być 13. zatrzymywane w pozycji spoczynkowej poza obrysem przestrzeni badawczej. Temperatura badania ustawiona na elektronicznym programatorze w zakresie o C 14. z dokładnością ±1 º C. Czujnik temperatury monitorujący temperaturę powietrza/wody wewnątrz komory, 15. dwa czujniki temperatury na elastycznym przewodzie montowane w próbce i monitorujące temperaturę obu próbek. Zakres pomiarowy czujnika pomiarowego głębokości koleiny od 0 do 30 mm z 16. rozdzielczością 0,01 mm. Otwór kontrolny o średnicy ~15 mm w obudowie urządzenia do wprowadzenia 17. zewnętrznego czujnika temperatury wraz z zaślepką. 18. Zasilanie 230 V 50 Hz lub 400 V 50 Hz. 19. Wymagane są świadectwa wzorcowania: - siły nacisku koła na próbkę - zakresu pracy czujników pomiarowych głębokości koleiny - czujniki temperatur - rozkład temperatury komory termostatycznej w temperaturze 60 º C (±1ºC) w 9 punktach - twardości gumy wydane przez jednostkę akredytowaną (świadectwo wzorcowania honorowane przez PCA). 2 Wszystkie wymagane deklaracje zgodności. 22. Instrukcja obsługi w języku polskim. 23. Gwarancja co najmniej 24 miesiące. 24. Fabrycznie nowy nieużywany zestaw komputerowy z drukarką, do obsługi koleinomierza, o minimalnych parametrach: - komputer przenośny typu notebook; - system operacyjny z licencją, w polskiej wersji językowej; - zainstalowane oprogramowanie sterujące praca koleinomierza w języku polskim; - pakiet biurowy z licencją umożliwiający zapis w formacie *.xls, *.doc, *.pps (arkusz kalkulacyjny, edytor tekstu i tworzenie prezentacji multimedialnych) w języku polskim; - procesor: taktowany zegarem min. 3 GHz; - zainstalowana pamięć RAM: min. 4 GB; - pojemność zainstalowanego dysku: min. 320 GB; - złącze cyfrowe do połączenia z koleinomierzem; - kolorowy ekran o przekątnej: min. 15 ; - drukarka laserowa A4, kolorowa z dupleksem, wraz z przewodem umożliwiającym podłączenie do komputera: - instrukcje obsługi w języku polskim; - gwarancja na co najmniej 24 miesiące.

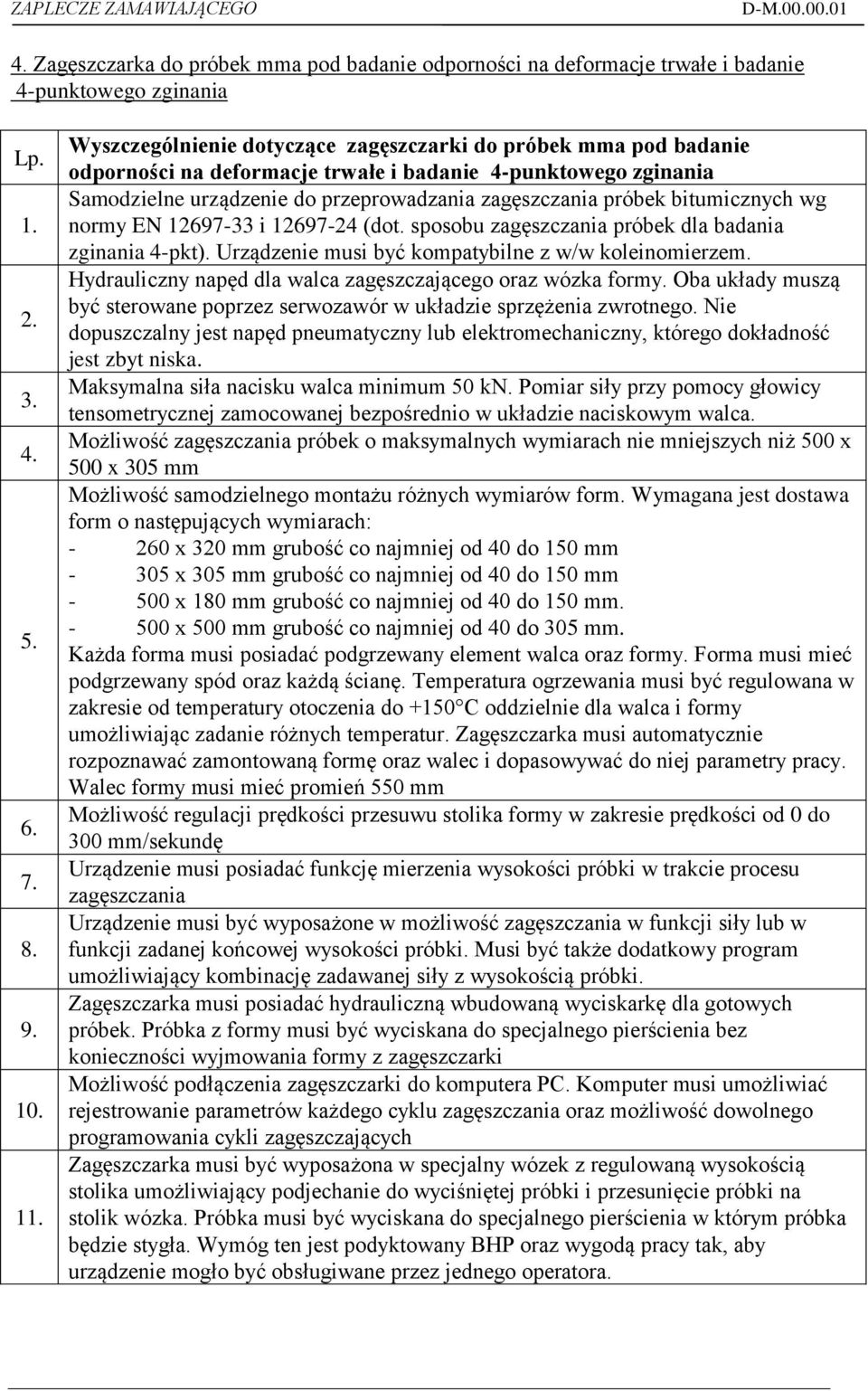

12 4. Zagęszczarka do próbek mma pod badanie odporności na deformacje trwałe i badanie 4-punktowego zginania Lp Wyszczególnienie dotyczące zagęszczarki do próbek mma pod badanie odporności na deformacje trwałe i badanie 4-punktowego zginania Samodzielne urządzenie do przeprowadzania zagęszczania próbek bitumicznych wg normy EN i (dot. sposobu zagęszczania próbek dla badania zginania 4-pkt). Urządzenie musi być kompatybilne z w/w koleinomierzem. Hydrauliczny napęd dla walca zagęszczającego oraz wózka formy. Oba układy muszą być sterowane poprzez serwozawór w układzie sprzężenia zwrotnego. Nie dopuszczalny jest napęd pneumatyczny lub elektromechaniczny, którego dokładność jest zbyt niska. Maksymalna siła nacisku walca minimum 50 kn. Pomiar siły przy pomocy głowicy tensometrycznej zamocowanej bezpośrednio w układzie naciskowym walca. Możliwość zagęszczania próbek o maksymalnych wymiarach nie mniejszych niż 500 x 500 x 305 mm Możliwość samodzielnego montażu różnych wymiarów form. Wymagana jest dostawa form o następujących wymiarach: x 320 mm grubość co najmniej od 40 do 150 mm x 305 mm grubość co najmniej od 40 do 150 mm x 180 mm grubość co najmniej od 40 do 150 mm x 500 mm grubość co najmniej od 40 do 305 mm. Każda forma musi posiadać podgrzewany element walca oraz formy. Forma musi mieć podgrzewany spód oraz każdą ścianę. Temperatura ogrzewania musi być regulowana w zakresie od temperatury otoczenia do +150 C oddzielnie dla walca i formy umożliwiając zadanie różnych temperatur. Zagęszczarka musi automatycznie rozpoznawać zamontowaną formę oraz walec i dopasowywać do niej parametry pracy. Walec formy musi mieć promień 550 mm Możliwość regulacji prędkości przesuwu stolika formy w zakresie prędkości od 0 do 300 mm/sekundę Urządzenie musi posiadać funkcję mierzenia wysokości próbki w trakcie procesu zagęszczania Urządzenie musi być wyposażone w możliwość zagęszczania w funkcji siły lub w funkcji zadanej końcowej wysokości próbki. Musi być także dodatkowy program umożliwiający kombinację zadawanej siły z wysokością próbki. Zagęszczarka musi posiadać hydrauliczną wbudowaną wyciskarkę dla gotowych próbek. Próbka z formy musi być wyciskana do specjalnego pierścienia bez konieczności wyjmowania formy z zagęszczarki Możliwość podłączenia zagęszczarki do komputera PC. Komputer musi umożliwiać rejestrowanie parametrów każdego cyklu zagęszczania oraz możliwość dowolnego programowania cykli zagęszczających Zagęszczarka musi być wyposażona w specjalny wózek z regulowaną wysokością stolika umożliwiający podjechanie do wyciśniętej próbki i przesunięcie próbki na stolik wózka. Próbka musi być wyciskana do specjalnego pierścienia w którym próbka będzie stygła. Wymóg ten jest podyktowany BHP oraz wygodą pracy tak, aby urządzenie mogło być obsługiwane przez jednego operatora.

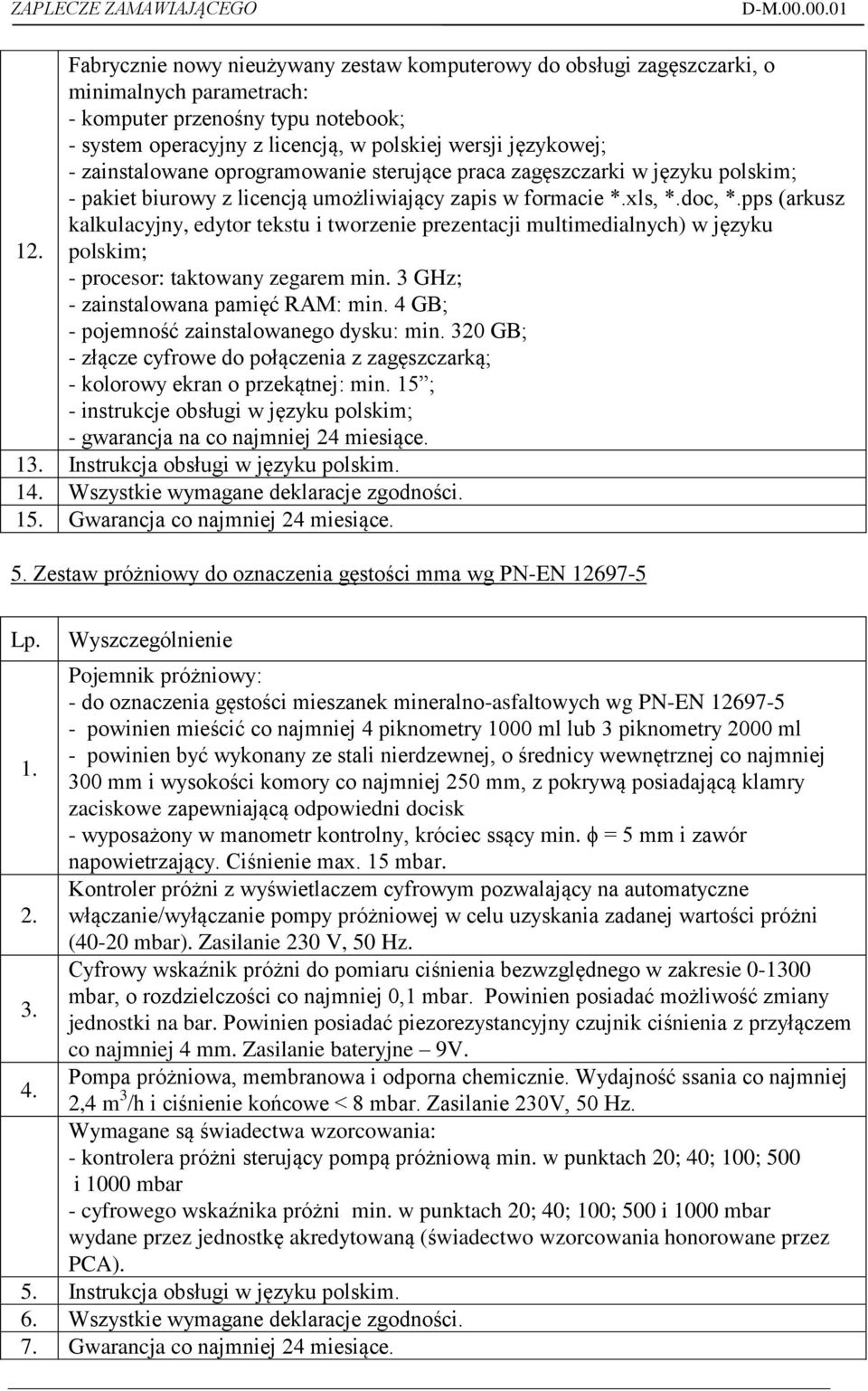

13 Fabrycznie nowy nieużywany zestaw komputerowy do obsługi zagęszczarki, o minimalnych parametrach: - komputer przenośny typu notebook; - system operacyjny z licencją, w polskiej wersji językowej; - zainstalowane oprogramowanie sterujące praca zagęszczarki w języku polskim; - pakiet biurowy z licencją umożliwiający zapis w formacie *.xls, *.doc, *.pps (arkusz kalkulacyjny, edytor tekstu i tworzenie prezentacji multimedialnych) w języku 12. polskim; - procesor: taktowany zegarem min. 3 GHz; - zainstalowana pamięć RAM: min. 4 GB; - pojemność zainstalowanego dysku: min. 320 GB; - złącze cyfrowe do połączenia z zagęszczarką; - kolorowy ekran o przekątnej: min. 15 ; - instrukcje obsługi w języku polskim; - gwarancja na co najmniej 24 miesiące. 13. Instrukcja obsługi w języku polskim. 14. Wszystkie wymagane deklaracje zgodności. 15. Gwarancja co najmniej 24 miesiące. 5. Zestaw próżniowy do oznaczenia gęstości mma wg PN-EN Lp Wyszczególnienie Pojemnik próżniowy: - do oznaczenia gęstości mieszanek mineralno-asfaltowych wg PN-EN powinien mieścić co najmniej 4 piknometry 1000 ml lub 3 piknometry 2000 ml - powinien być wykonany ze stali nierdzewnej, o średnicy wewnętrznej co najmniej 300 mm i wysokości komory co najmniej 250 mm, z pokrywą posiadającą klamry zaciskowe zapewniającą odpowiedni docisk - wyposażony w manometr kontrolny, króciec ssący min. ϕ = 5 mm i zawór napowietrzający. Ciśnienie max. 15 mbar. Kontroler próżni z wyświetlaczem cyfrowym pozwalający na automatyczne włączanie/wyłączanie pompy próżniowej w celu uzyskania zadanej wartości próżni (40-20 mbar). Zasilanie 230 V, 50 Hz. Cyfrowy wskaźnik próżni do pomiaru ciśnienia bezwzględnego w zakresie mbar, o rozdzielczości co najmniej 0,1 mbar. Powinien posiadać możliwość zmiany jednostki na bar. Powinien posiadać piezorezystancyjny czujnik ciśnienia z przyłączem co najmniej 4 mm. Zasilanie bateryjne 9V. Pompa próżniowa, membranowa i odporna chemicznie. Wydajność ssania co najmniej 2,4 m 3 /h i ciśnienie końcowe < 8 mbar. Zasilanie 230V, 50 Hz. Wymagane są świadectwa wzorcowania: - kontrolera próżni sterujący pompą próżniową min. w punktach 20; 40; 100; 500 i 1000 mbar - cyfrowego wskaźnika próżni min. w punktach 20; 40; 100; 500 i 1000 mbar wydane przez jednostkę akredytowaną (świadectwo wzorcowania honorowane przez PCA). 5. Instrukcja obsługi w języku polskim. 6. Wszystkie wymagane deklaracje zgodności. 7. Gwarancja co najmniej 24 miesiące.

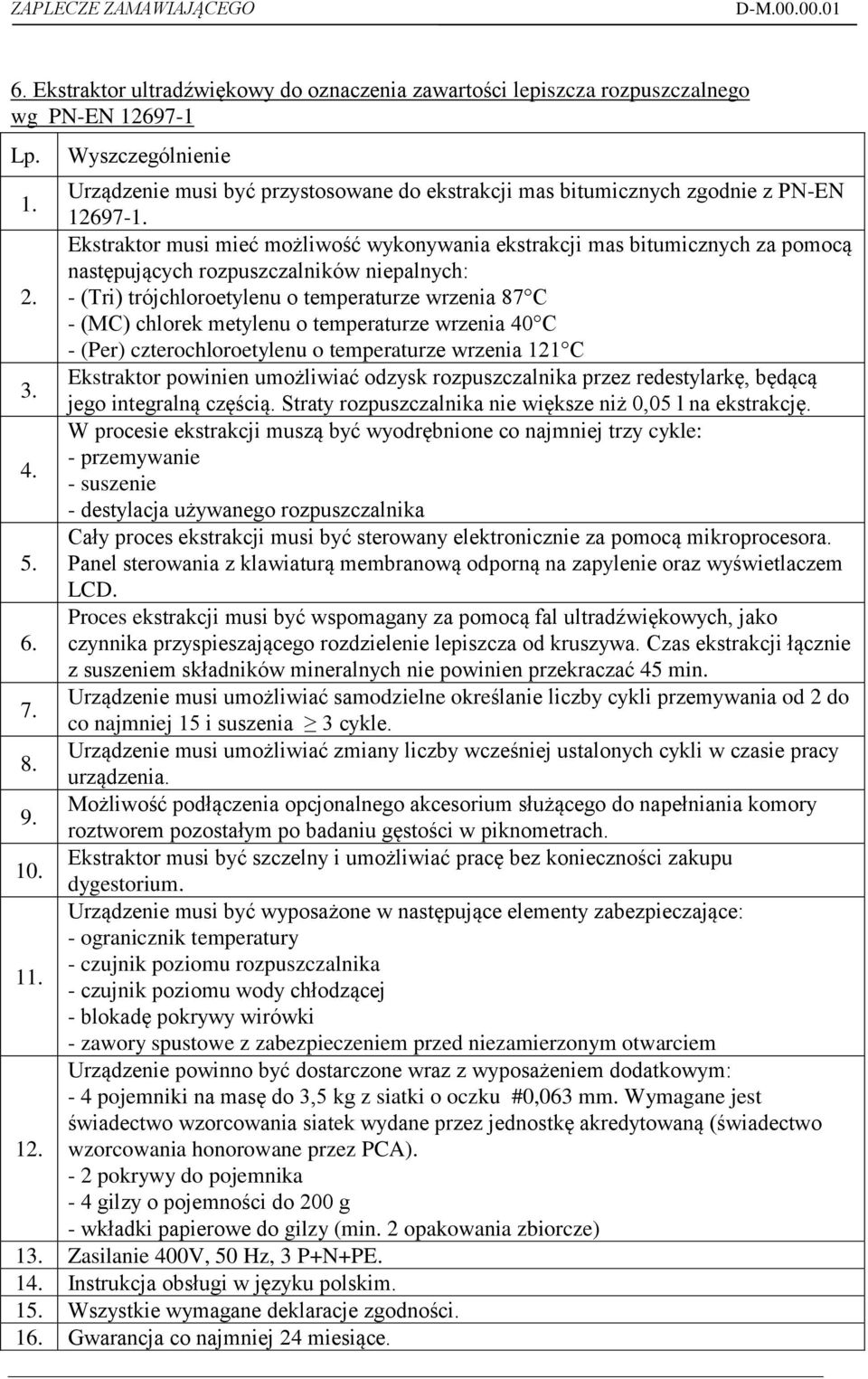

14 6. Ekstraktor ultradźwiękowy do oznaczenia zawartości lepiszcza rozpuszczalnego wg PN-EN Lp. Wyszczególnienie Urządzenie musi być przystosowane do ekstrakcji mas bitumicznych zgodnie z PN-EN Ekstraktor musi mieć możliwość wykonywania ekstrakcji mas bitumicznych za pomocą następujących rozpuszczalników niepalnych: 2. - (Tri) trójchloroetylenu o temperaturze wrzenia 87 C - (MC) chlorek metylenu o temperaturze wrzenia 40 C - (Per) czterochloroetylenu o temperaturze wrzenia 121 C Ekstraktor powinien umożliwiać odzysk rozpuszczalnika przez redestylarkę, będącą 3. jego integralną częścią. Straty rozpuszczalnika nie większe niż 0,05 l na ekstrakcję. W procesie ekstrakcji muszą być wyodrębnione co najmniej trzy cykle: - przemywanie 4. - suszenie - destylacja używanego rozpuszczalnika Cały proces ekstrakcji musi być sterowany elektronicznie za pomocą mikroprocesora. 5. Panel sterowania z klawiaturą membranową odporną na zapylenie oraz wyświetlaczem LCD. Proces ekstrakcji musi być wspomagany za pomocą fal ultradźwiękowych, jako 6. czynnika przyspieszającego rozdzielenie lepiszcza od kruszywa. Czas ekstrakcji łącznie z suszeniem składników mineralnych nie powinien przekraczać 45 min. Urządzenie musi umożliwiać samodzielne określanie liczby cykli przemywania od 2 do 7. co najmniej 15 i suszenia 3 cykle. Urządzenie musi umożliwiać zmiany liczby wcześniej ustalonych cykli w czasie pracy 8. urządzenia. Możliwość podłączenia opcjonalnego akcesorium służącego do napełniania komory 9. roztworem pozostałym po badaniu gęstości w piknometrach. Ekstraktor musi być szczelny i umożliwiać pracę bez konieczności zakupu 10. dygestorium. Urządzenie musi być wyposażone w następujące elementy zabezpieczające: - ogranicznik temperatury - czujnik poziomu rozpuszczalnika 1 - czujnik poziomu wody chłodzącej - blokadę pokrywy wirówki - zawory spustowe z zabezpieczeniem przed niezamierzonym otwarciem Urządzenie powinno być dostarczone wraz z wyposażeniem dodatkowym: - 4 pojemniki na masę do 3,5 kg z siatki o oczku #0,063 mm. Wymagane jest świadectwo wzorcowania siatek wydane przez jednostkę akredytowaną (świadectwo 12. wzorcowania honorowane przez PCA). - 2 pokrywy do pojemnika - 4 gilzy o pojemności do 200 g - wkładki papierowe do gilzy (min. 2 opakowania zbiorcze) 13. Zasilanie 400V, 50 Hz, 3 P+N+PE. 14. Instrukcja obsługi w języku polskim. 15. Wszystkie wymagane deklaracje zgodności. 16. Gwarancja co najmniej 24 miesiące.

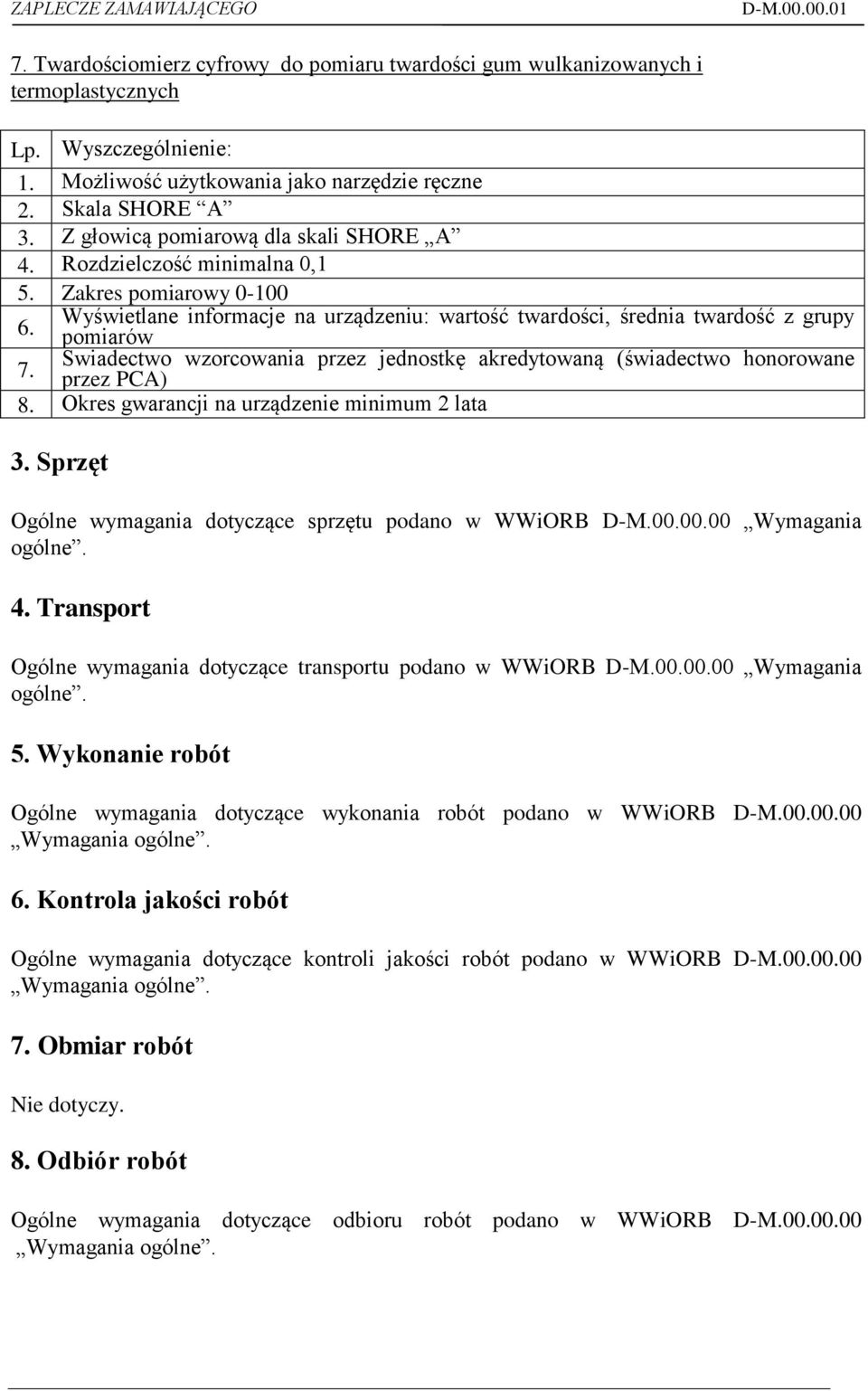

15 7. Twardościomierz cyfrowy do pomiaru twardości gum wulkanizowanych i termoplastycznych : Możliwość użytkowania jako narzędzie ręczne 2. Skala SHORE A 3. Z głowicą pomiarową dla skali SHORE A 4. Rozdzielczość minimalna 0,1 5. Zakres pomiarowy Wyświetlane informacje na urządzeniu: wartość twardości, średnia twardość z grupy 6. pomiarów Świadectwo wzorcowania przez jednostkę akredytowaną (świadectwo honorowane 7. przez PCA) 8. Okres gwarancji na urządzenie minimum 2 lata 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w WWiORB D-M Wymagania ogólne. 4. Transport Ogólne wymagania dotyczące transportu podano w WWiORB D-M Wymagania ogólne. 5. Wykonanie robót Ogólne wymagania dotyczące wykonania robót podano w WWiORB D-M Wymagania ogólne. 6. Kontrola jakości robót Ogólne wymagania dotyczące kontroli jakości robót podano w WWiORB D-M Wymagania ogólne. 7. Obmiar robót Nie dotyczy. 8. Odbiór robót Ogólne wymagania dotyczące odbioru robót podano w WWiORB D-M Wymagania ogólne.

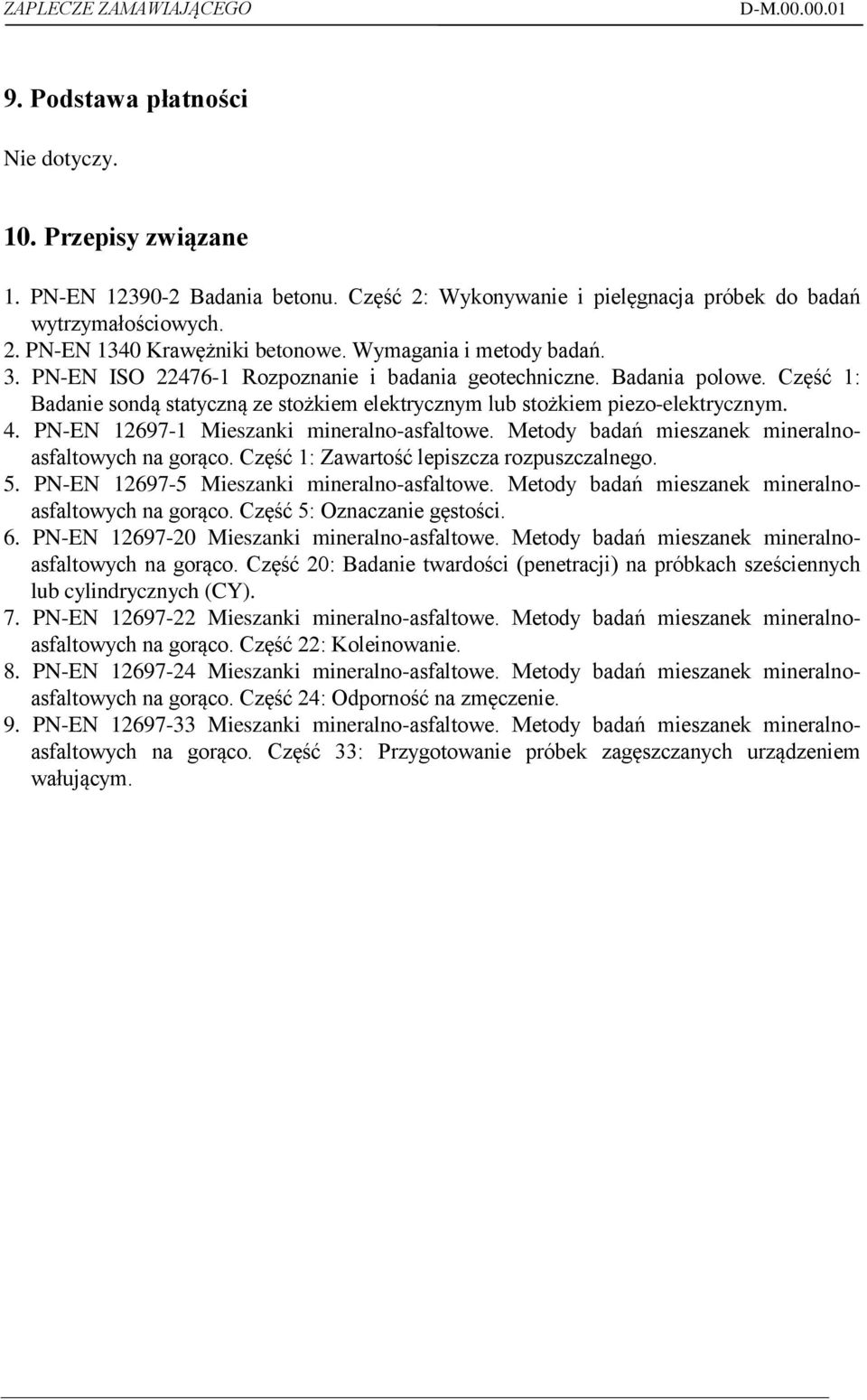

16 9. Podstawa płatności Nie dotyczy. 10. Przepisy związane PN-EN Badania betonu. Część 2: Wykonywanie i pielęgnacja próbek do badań wytrzymałościowych. 2. PN-EN 1340 Krawężniki betonowe. Wymagania i metody badań. 3. PN-EN ISO Rozpoznanie i badania geotechniczne. Badania polowe. Część 1: Badanie sondą statyczną ze stożkiem elektrycznym lub stożkiem piezo-elektrycznym. 4. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 1: Zawartość lepiszcza rozpuszczalnego. 5. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 5: Oznaczanie gęstości. 6. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 20: Badanie twardości (penetracji) na próbkach sześciennych lub cylindrycznych (CY). 7. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 22: Koleinowanie. 8. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 24: Odporność na zmęczenie. 9. PN-EN Mieszanki mineralno-asfaltowe. Metody badań mieszanek mineralnoasfaltowych na gorąco. Część 33: Przygotowanie próbek zagęszczanych urządzeniem wałującym.
