1 WITAMY W ERZE TECHNOLOGII oświetlenie wnętrz

2 LED Dziś i jutro W stronę innowacyjnych rozwiązań w oświetleniu

3 100 LAT TRADYCJI PODEJMOWANIA NOWYCH WYZWAŃ W swojej blisko STUletniej historii Simon wytyczył wiele nowych szlaków w BRANŻY osprzętu elektroinstalacyjnego, elektroniki, automatyki domowej oraz oświetlenia zewnętrznego. DWA PRZEDSIĘBIORSTWA NALEŻĄCE DO HOLDINGU SIMON ZALICZAJĄ SIĘ RÓWNIEŻ DO GRONA LIDERÓW W DZIEDZINIE OŚWIETLENIA LED. Zdjęcia z archiwum Lightled 25-letnie doświadczenie w tworzeniu zaawansowanych produktów w technologii LED pozwala zaoferować rozwiązania dostosowane do potrzeb dowolnego projektu oświetleniowego. Specjalizuje się w produkcji oświetlenia miejskiego, drogowego i architektonicznego, w tym w projektowaniu spójnych koncepcyjnie obiektów tzw. małej architektury. Misją Simon Lighting jest dostarczanie najwyższej jakości produktów spełniających funkcje zarówno praktyczne, jak i estetyczne. 4 5

4 5 PUNKTÓW PRZEWAGI LED Oświetlenie LED wyróżnia się szeregiem przewag nad innymi rozwiązaniami. Z jednej strony zapewnia jakość światła właściwą dla tradycyjnych źródeł, z drugiej zaś cechuje się wysoką energooszczędnością, znakomitym współczynnikiem oddawania kolorów oraz szerokim spektrum temperatury barwowej. ŻYWOTNOŚĆ Średnia żywotność modułów LED jest znacznie wyższa niż tradycyj- STABILNOŚĆ PARAMETRÓW Rozwiązania LED cechują się stałym poziomem natężenia światła, WYSOKA WYDAJNOŚĆ W porównaniu z innymi źródłami światła diody elektroluminescencyjne BRAK PROMIENIOWANIA PODCZERWONEGO I ULTRAFIOLETOWEGO, MINIMALNA EMISJA CIEPŁA KONTROLA I DYNAMIKA Moduły LED zapewniają całkowitą kontrolę nad parametrami oświet- nych źródeł światła pod warun- który nie obniża się z upływem cza- mają wyjątkowo wysoki współczynnik lenia: intensywnością, temperaturą kiem zastosowania opraw, które su. Zmiany temperatury barwowej skuteczności świetlnej wyrażanej w lu- Źródła światła LED przekształ- barwową, kolorami itp. zapewniają elementom świecącym w perspektywie lat są minimalne. menach na wat [lm/w]. Niska emisja cają większość pobieranej ener- optymalne parametry pracy. ciepła oraz zredukowany stopień gii w promieniowanie widzialne. Korzyść: dostosowane do indywi- Korzyść: oświetlane obiekty są rozpraszania wiązki promieniowania Minimalna emisja ciepła skiero- dualnych potrzeb, konfigurowalne, Korzyść: mniejsze koszty eksploa- doskonale widoczne bez obniżania widzialnego sprawiają, że rozwiązania wana jest w przeciwną stronę niż dynamiczne oświetlenie. tacji, zawsze doskonale oświetlone się jakości iluminacji, pojawiania LED należą do najbardziej efektywnych wiązka światła. elementy ekspozycji. się stref niedoświetlonych i zmian źródeł światła dostępnych na rynku. koloru ekspozycji. Korzyść: oświetlone obiekty nie Korzyść: minimalna emisja ciepła starzeją się pod wpływem promie- i kontrola światła, a co za tym idzie niowania podczerwonego, ultrafiole- oszczędność energii. towego i ciepła. 6 7

5 OPRAWY SIMON DZIEDZICZĄ GENIUSZ ROZWIĄZAŃ LED

6 Oprawy zaprojektowane, Aby zwiększać żywotność i funkcjonalność Elementy elektroniczne i obwody drukowane zostały TAK zaprojektowane, aby ograniczyć utratę żywotności o 30% i zmniejszyć energochłonność o 15%. ( 2 ) ( 5 ) Żywotność układu zasilającego dorównuje trwałości modułów LED. ( 4 ) Efektywność systemu odprowadzania ciepła do radiatora sięga 99%. ( 3 ) ( 1 ) Soczewki ograniczają straty przepuszczalności światła do 10% i minimalizują zjawisko rozproszenia. Diody LED podlegają starannej selekcji w celu zapewnienia wydłużonej żywotności oraz ograniczenia do 5% tolerancji w zakresie temperatury barwowej i rozproszenia światła.

7 LINIA OPRAW Simon LED SPOTLIGHT 620 DEDYKOWANE DLA ROZWIĄZAŃ LED SPOTLIGHT 601 SPOTLIGHT 610 SPOTLIGHT 620 SPOTLIGHT 620 NAPOWIERZCHNIOWY / SZYNOPRZEWÓD WBUDOWANY DO PEŁNEGO WYKORZYSTANIA POTENCJAŁU MODUŁÓW z pleksiglasu i zaprojektowanych pod kątem maksymalnej przepuszczalności światła, jego straty zostały ograniczone do jedynie zautomatyzowanego spawania. Ciepło z obwodu drukowanego przejmuje radiator. LED, ZARÓWNO POD 10%. Elementy optyczne opraw R a d i a t o r ( 4 ) WZGLĘDEM ŻYWOTNOŚCI, JAK I PARAMETRÓW OŚWIETLENIA, NIEZBĘDNA JEST ODPOWIEDNIO zapewniają stabilność parametrów oświetlenia, eliminując zjawisko rozszczepienia. M o d u ł y L E D ( 2 ) Radiatory zaprojektowane specjalnie do konkretnych modeli opraw oświetleniowych z uwzględnieniem liczby elementów świecących powstają z odlewanego ZAPROJEKTOWANA OPRAWA. Wysoka jakość elementów świet- ciśnieniowo aluminium. Materiał lnych osiągnięta została dzięki ten wyróżnia się wysokim współ- Dlatego Simon stosuje najbardziej wieloetapowemu procesowi se- czynnikiem przewodnictwa ciep- zaawansowane technologie i naj- lekcji modułów, który gwarantuje lnego w połączeniu ze znakomitą doskonalsze dostępne na rynku identyczną temperaturę i natęże- wytrzymałością mechaniczną. materiały, począwszy od niewiel- nie światła wytwarzanego przez kich elementów diody świecącej po poszczególne diody. Za sprawą konstrukcyjne części oprawy. Dzięki zintegrowania emitera światła Z a s i l a n i e ( 5 ) temu gwarantowane jest maksymalne wydłużenie okresu działania z plastikową osłoną połączenie pomiędzy modułem LED a płytką Wydajne zasilacze łączą w sobie nowoczesną elektronikę z syste- DOWNLIGHT 701 DOWNLIGHT 710 SPOTLIGHT 801 LEDFLEX 810 LEDSTRIP 811 modułów LED z zachowaniem ich drukowaną cechuje się minimal- mem chłodzenia wykorzystującym niezmiennie wysokich parametrów nym oporem cieplnym, co zwiększa zjawisko swobodnej konwekcji. użytkowych. Każdy element opraw efektywność chłodzenia. Dzięki temu żywotność układu Simon został zoptymalizowany do zasilania nie ustępuje trwałości współpracy z diodami: O b w ó d d r u k o w a n y ( 3 ) pozostałych części składowych Ciepło zostaje odprowadzone od zintegrowanej oprawy LED. O p t y k a ( 1 ) diody w kierunku spodu płytki Przy wykorzystaniu najwyższej klasy soczewek wykonanych PCB za pomocą kanałów termicznych wykonanych w procesie

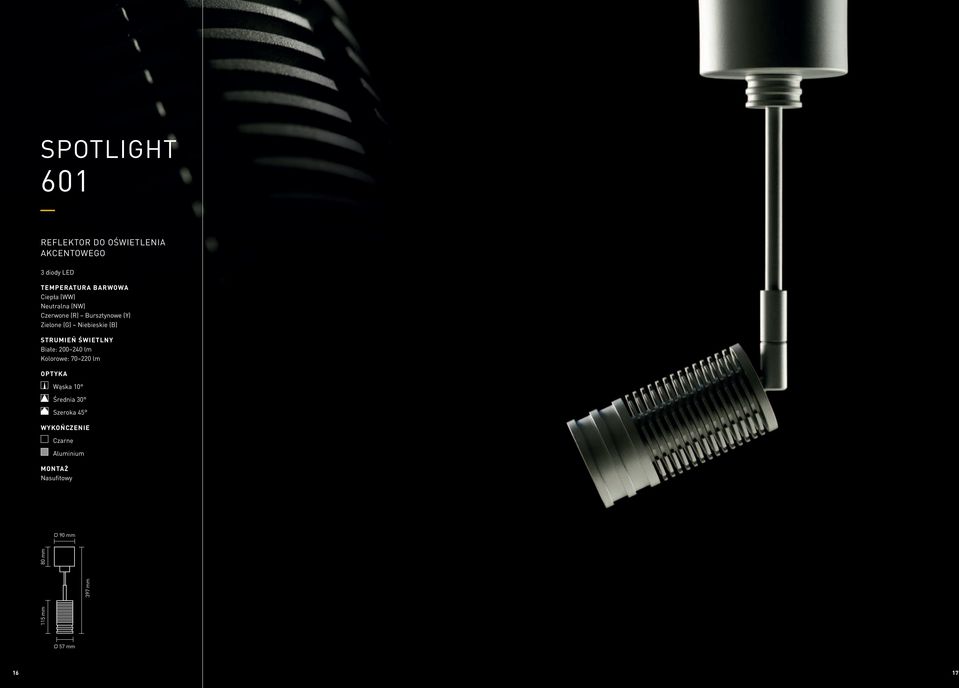

8 SPOTLIGHT 601 Reflektor do oświetlenia akcentowego 3 diody LED TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) Czerwone (R) Bursztynowe (Y) Zielone (G) Niebieskie (B) STRUMIEŃ ŚWIETLNY Białe: lm Kolorowe: lm OPTYKA Wąska 10 Średnia 30 Szeroka 45 WYKOŃCZENIE Czarne Aluminium MONTAŻ Nasufitowy Ø 90 mm 115 mm 80 mm 397 mm Ø 57 mm 16 17

9 SPOTLIGHT 610 LINIOWY Liniowy reflektor do Akcentowania, oświetlenia zalewowego, modelującego i uzyskiwania efektów kolorystycznych 9 diod LED (350 mm) 18 diod LED (650 mm) 27 diod LED (950 mm) TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) RGB Sterowanie napięciowe 1 10 V (białe) Sterowanie DMX (RGB) STRUMIEŃ ŚWIETLNY Białe: lm RGB: lm Strumień świetlny może się różnić w zależności od metod pomiaru. OPTYKA Wąska 14 Średnia 30 Szeroka 50 Eliptyczna Dyfuzor WYKOŃCZENIE Aluminium MONTAŻ Na powierzchni Przy użyciu akcesoriów: Zwieszany / do wbudowania / szynoprzewód Więcej informacji o zasilaniu i sterownikach na kartach produktowych 350 / 650 / 950 mm maks mm 18 19

10 SPOTLIGHT 620 NAPOWIERZCHNIOWY / SZYNOPRZEWÓD Reflektor do oświetlenia akcentowego 22 diody LED TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) WSPÓŁCZYNNIK ODDAWANIA BARW CRI STRUMIEŃ ŚWIETLNY CRI 82: lm CRI 92: lm OPTYKA Wąska 14 lub 18 Średnia 30 WYKOŃCZENIE Czarne Aluminium Białe MONTAŻ Szynoprzewód Nasufitowy Nasufitowy 274 mm Szynoprzewód 274 mm 189 mm 227 mm Ø 110 mm Ø 110 mm 20 21

11 SPOTLIGHT 620 wbudowany Reflektor do oświetlenia Akcentowego lub ogólnego 22 diody LED TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) WSPÓŁCZYNNIK ODDAWANIA BARW CRI STRUMIEŃ ŚWIETLNY CRI 82: lm CRI 92: lm OPTYKA Wąska 14 Średnia 30 Ogólna 70 WYKOŃCZENIE Aluminium Białe MONTAŻ Oprawa wbudowana 85 mm 145 mm Ø 180 mm 22 23

12 DOWNLIGHT 701 Oprawa typu downlight do oświetlenia akcentowego 4 diody LED TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) STRUMIEŃ ŚWIETLNY lm OPTYKA Wąska 14 Średnia 30 Szeroka 50 WYKOŃCZENIE Aluminium MONTAŻ Nasufitowy Oprawa wbudowana Oprawa nasufitowa 90 mm 90 mm 30 mm Oprawa wbudowana 140 mm 140 mm 90 mm 50 mm 24 25

13 DOWNLIGHT 710 Oprawa typu downlight do oświetlenia ogólnego 16 diod LED TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) Sterowanie włącz/wyłącz i 1 10 V STRUMIEŃ ŚWIETLNY lm OPTYKA Szeroka 45 WYKOŃCZENIE Białe Aluminium MONTAŻ Oprawa wbudowana Przy użyciu akcesoriów: Oprawa zwieszana Na powierzchni Oprawa wbudowana 300 mm 300 mm 24 mm 26 27

14 SPOTLIGHT 801 ZWIESZANY Reflektor punktowy do oświetlenia akcentowego 3 diody LED TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) Czerwone (R) Bursztynowe (Y) Zielone (G) Niebieskie (B) STRUMIEŃ ŚWIETLNY Białe: lm Kolorowe: lm OPTYKA Wąska 10 Średnia 30 Szeroka 45 WYKOŃCZENIE Czarne Aluminium MONTAŻ Oprawa zwieszana Ø 90 mm 109 mm maks mm 85 mm Ø 84,5 mm 28 29

15 LEDFLEX 810 Elastyczna taśma LED do oświetlenia ogólnego, akcentowego, modelującego i uzyskiwania Efektów kolorystycznych RGB LICZBA DIOD LED Białe: 300 (5 m) RGB: 150 (5 m) O podwyższonym strumieniu świetlnym: 600 (5 m) TEMPERATURA BARWOWA Ciepła (WW) Neutralna (NW) Zimna (CW) RGB STRUMIEŃ ŚWIETLNY lm OPTYKA Ogólna 120 MONTAŻ Powierzchniowy z możliwością łączenia DŁUGOŚĆ 5 metrów Więcej informacji o zasilaniu i sterownikach na kartach produktowych RGB 5020 mm 3 mm 12 mm Białe i o podwyższonym strumieniu świetlnym 5020 mm 3 mm 10 mm 30 31

16 LEDSTRIP 811 Oprawa meblowa oraz do ekspozycji wystawowych 4 diody LED TEMPERATURA BARWOWA Ciepła (WW) Zimna (CW) STRUMIEŃ ŚWIETLNY lm OPTYKA Ogólna 120 WYKOŃCZENIE Aluminium MONTAŻ Powierzchniowy z możliwością łączenia Więcej informacji o zasilaniu i sterownikach na kartach produktowych 23 mm 6 mm 320 mm 32 33

17 OŚWIETLENIE LED DO KAŻDEGO RODZAJU WNĘTRZ Oprawy Simon sprawiają, że oświetlenie obiektów użyteczności publicznej, hoteli, restauracji, biur itp. staje się wyjątkowo przyjazne dla użytkowników, umożliwiając jednocześnie racjonalne zarządzanie zużyciem energii elektrycznej. Produkty LED nie tylko kierują wzrok klientów na wybrane elementy ekspozycji, ale i odpowiadają za unikalny klimat wnętrza, a nawet pozwalają dynamicznie go zmieniać za sprawą sterowania strumieniem świetlnym i kolorystyką. Rozwiązania SIMON LED ukazują każde wnętrze w dobrym świetle

18 SKLEPY oświetlenie powinno przede wszystkim skłonić klienta do tego, aby przekroczył próg sklepu. Kiedy już znajdzie się wśród ekspozycji towarów, odpowiednie światło skieruje jego uwagę na atrakcyjny wizualnie produkt, niezależnie od tego, czy będzie to ubranie, żywność, czy biżuteria. Chęć zakupu można stymulować za sprawą odpowiedniej atmosfery, w tym światła o specjalnie dobranych kolorze, natężeniu i temperaturze. Oprawy Spotlight 601 akcentują elementy wystroju wnętrza i eksponowane produkty. Reflektory można obracać w zakresie 90, co pozwala na elastyczne dostosowanie oświetlenia do zmieniającej się aranżacji wnętrza. Za sprawą wyjątkowo kompaktowych rozmiarów oprawy Downlight 701 idealnie nadają się do wbudowania w meble. Tego typu oświetlenie półek i wystaw nie doprowadza do uszkodzenia eksponowanych produktów, ponieważ moduły LED cechują się zerową emisją promieniowania podczerwonego i ultrafioletowego. Seria montowanych w szynoprzewodach opraw Spotlight 620 wyróżnia się zredukowaną do minimum emisją ciepła, co przedkłada się na komfort przebywania we wnętrzach. Dodatkowo produkty te zapewniają wysoką wierność oddawania barw (współczynnik CRI 92). Liniowe oprawy Spotlight 610 mogą zostać zastosowane w dowolnym wnętrzu. Ich wyjątkowe walory estetyczne nie odwracają uwagi od produktów, lecz je eksponują

19 HOTELE Wbudowane oprawy Spotlight 620 są wyjątkowo dyskretne, ponieważ nie wystają spod linii sufitu. Światło można przy tym skierować w taki sposób, aby stworzyć atrakcyjną iluminację. OŚWIETLENIE HOTELOWE POWINNO Z JEDNEJ STRONY GWARANTOWAĆ GOŚCIOM KOMFORT PRZEBYWANIA WE WNĘTRZACH, A Z DRUGIEJ CECHOWAĆ SIĘ NISKIM POBOREM ENERGII. OPRAWY SIMON LED ZASPOKAJAJĄ OBIE TE POTRZEBY WYRÓŻNIAJĄ SIĘ NISKIM KOSZTEM EKSPLOATACJI I NIEOGRANICZONYMI MOŻLIWOŚCIAMI ARANŻACYJNYMI. POZWALAJĄ TEŻ TWORZYĆ DYNAMICZNE EFEKTY, KTÓRE NADAJĄ OŚWIETLANYM OBIEKTOM UNIKALNY CHARAKTER. Taśmy Ledflex 810 służą do uzyskiwania efektu subtelnego oświetlenia akcentującego w kolorach RGB. Uwypukli ono wszystko to, co piękne w przestrzeni architektonicznej, a jednocześnie nie zdominuje wnętrza. Kompaktowe, a przez to niezwykle dyskretne oprawy liniowe Spotlight 610 zapewniają jednorodny strumień światła o dowolnej barwie z przestrzeni RGB. Pozwala on uzyskać efekt niezwykle nastrojowego oświetlenia zalewowego

20 BIURA Począwszy od recepcji po salę konferencyjną oświetlenie odgrywa istotną rolę w budowaniu wizerunku firmy. Oprócz tego światło w każdym pomieszczeniu biurowym powinno zostać dostosowane do funkcji pod względem CHARAkteru i natężenia ZGODNEGO z zasadami ergonomii i przepisami BHP. Wiązkę światła z montowanych na szynach opraw Spotlight 620 można w łatwy i szybki sposób nakierować według potrzeb na dowolne miejsce w pomieszczeniu. Oprawy Downlight 710 umożliwiają błyskawiczną zmianę natężenia światła przy użyciu sterowania napięciowego w zakresie od 1 do 10 V. Połączone z automatycznym system kontrolnym, dają pewność, że poziom oświetlenia nie będzie wyższy niż optymalny w danych warunkach. Wbudowane oprawy Downlight 701 idealnie sprawdzają się w miejscach rzadziej uczęszczanych, takich jak toalety czy korytarze, ponieważ osiągają pełną jasność świecenia już w momencie włączenia. Dla oszczędności energii można je stosować z łącznikami czasowymi i wykrywaczami ruchu. Taśmy Ledflex 810 służą do uzyskiwania dekoracyjnych efektów świetlnych lub wskazywania drogi w korytarzach. Przydatnymi do tych zastosowań czyni je przede wszystkim minimalny koszt eksploatacji, a także niewielki rozmiar i możliwość elastycznego dostosowania ich kształtu do przestrzeni architektonicznej

21 RESTAURACJE ZA POMOCĄ ŚWIATŁA MOŻna STWORZYĆ W RESTAURACJI KLIMAT ODPOWIADAJĄCY NASTROJOWI CHWILI, Zarówno w dzień, jak i po zmroku. OPRÓCZ ATMOSFERY LICZY SIĘ RÓWNIEŻ FUNKCJONALNOŚĆ. np. STOLIKI powinny BYĆ OŚWIETLONE W TAKI SPOSÓB, ABY ZAPEWNIĆ KOMFORT JEDZENIA BEZ POŚWIATY, ZŁEGO ODDAWANIA BARW I STREF CIENIA. Zwieszane oprawy Spotlight 801 znakomicie nadają się do oświetlania stolików, zapewniając gościom poczucie intymności. W parze z funkcjonalnością idzie estetyka: przyjaźnie zaokrąglona, nowoczesna forma. Barwna (RGB) wersja opraw liniowych Spotlight 610 pozwala uzyskać dynamiczne efekty, takie jak np. zmiany koloru oświetlenia w zależności od pory dnia, rodzaju posiłku czy charakteru spotkania. Aby uchronić produkty żywnościowe (np. czekoladę lub wino) przed podwyższoną temperaturą, warto skorzystać z taśm Ledstrip 811, które nie emitują ciepła w kierunku świecenia. Niezwykle płaskie i łatwe w montażu, idealnie nadają się do iluminacji wystaw, półek itp. Przemyślane rozlokowanie opraw Downlight 701 pozwoli podkreślić urok różnych detali wystroju sali i uzyskać efektowną iluminację nawet w bliskim sąsiedztwie produktów wrażliwych na temperaturę

22 DANE OGÓLNE SERIA 601 LINIOWY wbudowany 62O zwieszany 801 LEDFLEX 810 LEDSTRIP 811 LED m m m NORMY LED 2006/95/EC Dyrektywa niskonapięciowa 2004/108/EC Dyrektywa EMC PN-EN :2007 Oprawy oświetleniowe UNE-EN 62031:2009 Moduły LED do ogólnych celów oświetleniowych wymagania bezpieczeństwa UNE-EN :2007 Urządzenia do lamp część 2-13: Wymagania szczegółowe dotyczące elektronicznych urządzeń sterujących zasilanych prądem stałym lub prądem przemiennym do modułów LED UNE-EN 55015:2007 Poziomy dopuszczalne i metody pomiarów zaburzeń radioelektrycznych wytwarzanych przez elektryczne urządzenia oświetleniowe i urządzenia podobne UNE-EN EMC Sprzęt do ogólnych celów oświetleniowych wymagania dotyczące kompatybilności elektromagnetycznej UNE-EN Kompatybilność elektromagnetyczna (EMC) część 3-2: Poziomy dopuszczalne Poziomy dopuszczalne emisji harmonicznych prądu (fazowy prąd zasilający odbiornika < lub = 16 A) UNE-EN Kompatybilność elektromagnetyczna (EMC) część 3-3: Poziomy dopuszczalne Ograniczanie zmian napięcia, wahań napięcia i migotania światła w publicznych sieciach zasilających niskiego napięcia, powodowanych przez odbiorniki o fazowym prądzie znamionowym < lub = 16 A przyłączone bezwarunkowo temperatura barwowa Ciepła biała (WW) Neutralna (NW) Zimna biała (CW) RGB Czerwone (R), Bursztynowe (Y), Zielone (G), Niebieskie (B) OPTYKA Wąska Średnia Szeroka Ogólna Eliptyczna Dyfuzor Sposób montażu Oprawy zwieszane * * Oprawy nasufitowe * Oprawy do wbudowania * Szynoprzewód * Oprawy częściowo wbudowane wykończenie Białe Czarne Aluminium *Przy użyciu akcesoriów OPTYKA Spot Wąska Flood Średnia Wide flood Szeroka General Ogólna Elliptical Eliptyczna Diffused Dyfuzor 44 45

23 SPOTLIGHT 601 DANE TECHNICZNE INSTALACJA Bezpośrednio na suficie indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* wykres stożkowy* Źródło światła 3 LED Trwałość godzin Materiał Aluminium Regulacja W pionie 90 W poziomie 355 Waga 0,825 kg IP IP20 IK IK Spotlight 601 WW SPOT 5 Zwieszany <16 Aluminium 601 A Spotlight 601 NW SPOT 5 Zwieszany <16 Aluminium 601 A Spotlight 601 R SPOT 4 Zwieszany 10 Czerwony Aluminium 601 A Spotlight 601 Y SPOT 4 Zwieszany 10 Bursztynowy Aluminium 601 A Spotlight 601 G SPOT 5 Zwieszany 10 Zielony Aluminium 601 A Spotlight 601 B SPOT 5 Zwieszany 10 Niebieski Aluminium 601 A Spotlight 601 WW FLOOD 5 Zwieszany <16 Aluminium 601 B Spotlight 601 NW FLOOD 5 Zwieszany <16 Aluminium 601 B Spotlight 601 R FLOOD 4 Zwieszany 30 Czerwony Aluminium 601 B Spotlight 601 Y FLOOD 4 Zwieszany 30 Bursztynowy Aluminium 601 B Spotlight 601 G FLOOD 5 Zwieszany 30 Zielony Aluminium 601 B Spotlight 601 B FLOOD 5 Zwieszany 30 Niebieski Aluminium 601 B Spotlight 601 WW wide flood 5 Zwieszany <19 Aluminium 601 C Spotlight 601 NW wide flood 5 Zwieszany <19 Aluminium 601 C Spotlight 601 WW SPOT 5 Zwieszany <16 Czarne 601 A Spotlight 601 NW SPOT 5 Zwieszany <16 Czarne 601 A Spotlight 601 R SPOT 4 Zwieszany 10 Czerwony Czarne 601 A Spotlight 601 Y SPOT 4 Zwieszany 10 Bursztynowy Czarne 601 A Spotlight 601 G SPOT 5 Zwieszany 10 Zielony Czarne 601 A Spotlight 601 B SPOT 5 Zwieszany 10 Niebieski Czarne 601 A Spotlight 601 WW FLOOD 5 Zwieszany <16 Czarne 601 B Spotlight 601 NW FLOOD 5 Zwieszany <16 Czarne 601 B WYMIARY 115 mm 80 mm Ø 90 mm 397 mm Spotlight 601 R FLOOD 4 Zwieszany 30 Czerwony Czarne 601 B Spotlight 601 Y FLOOD 4 Zwieszany 30 Bursztynowy Czarne 601 B Spotlight 601 G FLOOD 5 Zwieszany 30 Zielony Czarne 601 B Spotlight 601 B FLOOD 5 Zwieszany 30 Niebieski Czarne 601 B Spotlight 601 WW wide flood 5 Zwieszany <19 Czarne 601 C Spotlight 601 NW wide flood 5 Zwieszany <19 Czarne 601 C Zasilacz w zestawie * Zobacz na stronach Ø 57 mm 46 47

24 SPOTLIGHT LINIOWY 610 DANE TECHNICZNE Długość i LICZBA diod 350 mm: mm: mm: 27 Trwałość godzin Materiał Aluminium Regulacja W pionie 180 Waga 350 mm: 0,6 kg 650 mm: 1,1 kg 950 mm: 1,6 kg IP IP20 IK IK04 indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* Spotlight 610 liniowy WW SPOT Napowierzchniowy <16 Aluminium 610 A Spotlight 610 liniowy NW SPOT Napowierzchniowy <16 Aluminium 610 A Spotlight 610 liniowy RGB SPOT Napowierzchniowy 14 RGB Aluminium 610 A Spotlight 610 liniowy WW FLOOD Napowierzchniowy <16 Aluminium 610 B Spotlight 610 liniowy NW FLOOD Napowierzchniowy <16 Aluminium 610 B Spotlight 610 liniowy RGB FLOOD Napowierzchniowy 30 RGB Aluminium 610 B Spotlight 610 liniowy WW WIDE FLOOD Napowierzchniowy <15 Aluminium Spotlight 610 liniowy NW WIDE FLOOD Napowierzchniowy <15 Aluminium Spotlight 610 liniowy RGB WIDE FLOOD Napowierzchniowy 50 RGB Aluminium Spotlight 610 liniowy WW ELLIPTICAL Napowierzchniowy <16 Aluminium 610 C Spotlight 610 liniowy NW ELLIPTICAL Napowierzchniowy <16 Aluminium 610 C wykres stożkowy* Spotlight 610 liniowy RGB ELLIPTICAL Napowierzchniowy RGB Aluminium 610 C Spotlight 610 liniowy WW DIFFUSED Napowierzchniowy dyfuzor Aluminium Spotlight 610 liniowy WW SPOT Napowierzchniowy <16 Aluminium 610 A Spotlight 610 liniowy NW SPOT Napowierzchniowy <16 Aluminium 610 A Spotlight 610 liniowy RGB SPOT Napowierzchniowy 14 RGB Aluminium 610 A Spotlight 610 liniowy WW FLOOD Napowierzchniowy <16 Aluminium 610 B Spotlight 610 liniowy NW FLOOD Napowierzchniowy <16 Aluminium 610 B Spotlight 610 liniowy RGB FLOOD Napowierzchniowy 30 RGB Aluminium 610 B Spotlight 610 liniowy WW WIDE FLOOD Napowierzchniowy <17 Aluminium WYMIARY Spotlight 610 liniowy NW WIDE FLOOD Napowierzchniowy <17 Aluminium Spotlight 610 liniowy RGB WIDE FLOOD Napowierzchniowy 50 RGB Aluminium 350 / 650 / 950 mm Spotlight 610 liniowy WW ELLIPTICAL Napowierzchniowy <16 Aluminium 610 C Spotlight 610 liniowy NW ELLIPTICAL Napowierzchniowy <16 Aluminium 610 C Spotlight 610 liniowy RGB ELLIPTICAL Napowierzchniowy RGB Aluminium 610 C Spotlight 610 liniowy WW DIFFUSED Napowierzchniowy dyfuzor Aluminium maks Spotlight 610 liniowy WW SPOT Napowierzchniowy <16 Aluminium 610 A mm Spotlight 610 liniowy NW SPOT Napowierzchniowy <16 Aluminium 610 A * Zobacz na stronach 69,

25 SPOTLIGHT 610 LINIOWY DANE TECHNICZNE Długość i LICZBA diod 350 mm: mm: mm: 27 Trwałość godzin Materiał Aluminium Regulacja W pionie 180 Waga 350 mm: 0,6 kg 650 mm: 1,1 kg 950 mm: 1,6 kg IP IP20 IK IK04 indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* Spotlight 610 liniowy RGB SPOT Napowierzchniowy 14 RGB Aluminium 610 A Spotlight 610 liniowy WW FLOOD Napowierzchniowy <16 Aluminium 610 B Spotlight 610 liniowy NW FLOOD Napowierzchniowy <16 Aluminium 610 B Spotlight 610 liniowy RGB FLOOD Napowierzchniowy 30 RGB Aluminium 610 B Spotlight 610 liniowy WW WIDE FLOOD Napowierzchniowy <17 Aluminium Spotlight 610 liniowy NW WIDE FLOOD Napowierzchniowy <17 Aluminium Spotlight 610 liniowy RGB WIDE FLOOD Napowierzchniowy 50 RGB Aluminium Spotlight 610 liniowy WW ELLIPTICAL Napowierzchniowy <16 Aluminium 610 C Spotlight 610 liniowy NW ELLIPTICAL Napowierzchniowy <16 Aluminium 610 C Spotlight 610 liniowy RGB ELLIPTICAL Napowierzchniowy RGB Aluminium 610 C Spotlight 610 liniowy WW DIFFUSED Napowierzchniowy dyfuzor Aluminium wykres stożkowy* Oprawa nie zawiera zasilacza. Sterowanie 1 10 V (białe) oraz sterownik DMX (RGB) * Zobacz na stronach 69, Zasilanie i sterowanie Akcesoria indeks opis INDEKS opis wykończenie WYMIARY Zasilacz 30 W/48 V Zasilacz 50 W/48 V Zasilacz 60 W/48 V Akcesoria do wbudowania oprawy (ściana, sufit) 350 mm Aluminium Akcesoria do wbudowania oprawy (ściana, sufit) 650 mm Aluminium Akcesoria do wbudowania oprawy (ściana, sufit) 950 mm Aluminium 350 / 650 / 950 mm Zasilacz 240 W/48 V * Akcesoria do montażu napowierzchniowego oprawy Aluminium Zasilacz DMX * Akcesoria do montażu oprawy do szynoprzewodów Aluminium * Akcesoria do zwieszanego montażu oprawy Aluminium maks * Sterownik 1 10 V * Zestaw zawiera zasilacz o mocy 60 W mm Kompatybilny również z SIMON VIT@ * Zobacz katalog główny KONTAKT-SIMON

26 SPOTLIGHT 620 DANE TECHNICZNE Źródło światła 22 LED indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* wykres stożkowy* Zastosowanie Oświetlenie ogólne i akcentowe Trwałość godzin MATERIAŁ Aluminium Regulacja Na powierzchni oraz szynoprzewód W pionie 90 W poziomie 355 Wbudowana W pionie 20 W poziomie 355 WAGA Oprawa napowierzchniowa: 2,2 kg Szynoprzewód: 1,95 kg Oprawa wbudowana: 1,4 kg IP IP20 IK IK04 WYMIARY Spotlight 620 szynoprzewód WW SPOT 41 Szynoprzewód 3-fazowy <16 Białe 620 A Spotlight 620 szynoprzewód WW FLOOD 41 Szynoprzewód 3-fazowy <19 Białe 620 B Spotlight 620 szynoprzewód NW SPOT 41 Szynoprzewód 3-fazowy <16 Białe 620 A Spotlight 620 szynoprzewód NW FLOOD 41 Szynoprzewód 3-fazowy <19 Białe 620 B Spotlight 620 szynoprzewód WW SPOT 45 Szynoprzewód 3-fazowy <16 Białe 620 C Spotlight 620 szynoprzewód WW FLOOD 45 Szynoprzewód 3-fazowy <19 Białe 620 D Spotlight 620 szynoprzewód NW SPOT 45 Szynoprzewód 3-fazowy <16 Białe 620 C Spotlight 620 szynoprzewód NW FLOOD 45 Szynoprzewód 3-fazowy <19 Białe 620 D Spotlight 620 szynoprzewód WW SPOT 41 Szynoprzewód 3-fazowy <16 Czarne 620 A Spotlight 620 szynoprzewód WW FLOOD 41 Szynoprzewód 3-fazowy <19 Czarne 620 B Spotlight 620 szynoprzewód NW SPOT 41 Szynoprzewód 3-fazowy <16 Czarne 620 A Spotlight 620 szynoprzewód NW FLOOD 41 Szynoprzewód 3-fazowy <19 Czarne 620 B Spotlight 620 szynoprzewód WW SPOT 45 Szynoprzewód 3-fazowy <16 Czarne 620 C Spotlight 620 szynoprzewód WW FLOOD 45 Szynoprzewód 3-fazowy <19 Czarne 620 D Spotlight 620 szynoprzewód NW SPOT 45 Szynoprzewód 3-fazowy <16 Czarne 620 C Spotlight 620 szynoprzewód NW FLOOD 45 Szynoprzewód 3-fazowy <19 Czarne 620 D Oprawa napowierzchniowa 274 mm Szynoprzewód 274 mm Spotlight 620 szynoprzewód WW SPOT 41 Szynoprzewód 3-fazowy <16 Aluminium 620 A Spotlight 620 szynoprzewód WW FLOOD 41 Szynoprzewód 3-fazowy <19 Aluminium 620 B Spotlight 620 szynoprzewód NW SPOT 41 Szynoprzewód 3-fazowy <16 Aluminium 620 A mm 227 mm Spotlight 620 szynoprzewód NW FLOOD 41 Szynoprzewód 3-fazowy <19 Aluminium 620 B Spotlight 620 szynoprzewód WW SPOT 45 Szynoprzewód 3-fazowy <16 Aluminium 620 C Spotlight 620 szynoprzewód WW FLOOD 45 Szynoprzewód 3-fazowy <19 Aluminium 620 D Ø 110 mm Oprawa wbudowana Ø 110 mm Spotlight 620 szynoprzewód NW SPOT 45 Szynoprzewód 3-fazowy <16 Aluminium 620 C Spotlight 620 szynoprzewód NW FLOOD 45 Szynoprzewód 3-fazowy <19 Aluminium 620 D Spotlight 620 napowierzchniowy WW SPOT 41 Napowierzchniowy <16 Białe 620 A mm Ø 180 mm 145 mm 35 mm 60 mm Zasilacz 180 mm Spotlight 620 napowierzchniowy WW FLOOD 41 Napowierzchniowy <19 Białe 620 B Spotlight 620 napowierzchniowy NW SPOT 41 Napowierzchniowy <16 Białe 620 A Spotlight 620 napowierzchniowy NW FLOOD 41 Napowierzchniowy <19 Białe 620 B Ø 160 mm * Zobacz na stronach 68,

27 SPOTLIGHT 620 DANE TECHNICZNE Źródło światła 22 LED indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* wykres stożkowy* Zastosowanie Oświetlenie ogólne i akcentowe Trwałość godzin MATERIAŁ Aluminium Regulacja Na powierzchni oraz szynoprzewód W pionie 90 W poziomie 355 Wbudowana W pionie 20 W poziomie 355 WAGA Oprawa napowierzchniowa: 2,2 kg Szynoprzewód: 1,95 kg Oprawa wbudowana: 1,4 kg IP IP20 IK IK04 WYMIARY Spotlight 620 napowierzchniowy WW SPOT 41 Napowierzchniowy <16 Czarne 620 A Spotlight 620 napowierzchniowy WW FLOOD 41 Napowierzchniowy <19 Czarne 620 B Spotlight 620 napowierzchniowy NW SPOT 41 Napowierzchniowy <16 Czarne 620 A Spotlight 620 napowierzchniowy NW FLOOD 41 Napowierzchniowy <19 Czarne 620 B Spotlight 620 napowierzchniowy WW SPOT 41 Napowierzchniowy <16 Aluminium 620 A Spotlight 620 napowierzchniowy WW FLOOD 41 Napowierzchniowy <19 Aluminium 620 B Spotlight 620 napowierzchniowy NW SPOT 41 Napowierzchniowy <16 Aluminium 620 A Spotlight 620 napowierzchniowy NW FLOOD 41 Napowierzchniowy <19 Aluminium 620 B Spotlight 620 wbudowany WW SPOT 41 Wbudowany <16 Aluminium 620 A Spotlight 620 wbudowany WW FLOOD 41 Wbudowany <19 Aluminium 620 B Spotlight 620 wbudowany WW GENERAL 41 Wbudowany <19 Aluminium 620 E Spotlight 620 wbudowany WW SPOT 45 Wbudowany <16 Aluminium 620 C Spotlight 620 wbudowany WW FLOOD 45 Wbudowany <19 Aluminium 620 D Spotlight 620 wbudowany NW SPOT 41 Wbudowany <16 Aluminium 620 A Spotlight 620 wbudowany NW FLOOD 41 Wbudowany <19 Aluminium 620 B Spotlight 620 wbudowany NW GENERAL 41 Wbudowany <19 Aluminium 620 E Oprawa napowierzchniowa 274 mm Szynoprzewód 274 mm Spotlight 620 wbudowany NW SPOT 45 Wbudowany <16 Aluminium 620 C Spotlight 620 wbudowany NW FLOOD 45 Wbudowany <19 Aluminium 620 D mm 227 mm Spotlight 620 wbudowany WW SPOT 41 Wbudowany <16 Białe 620 A Spotlight 620 wbudowany WW FLOOD 41 Wbudowany <19 Białe 620 B Spotlight 620 wbudowany WW GENERAL 41 Wbudowany <19 Białe 620 E Ø 110 mm Oprawa wbudowana Ø 110 mm Spotlight 620 wbudowany WW SPOT 45 Wbudowany <16 Białe 620 C Spotlight 620 wbudowany WW FLOOD 45 Wbudowany <19 Białe 620 D Spotlight 620 wbudowany NW SPOT 41 Wbudowany <16 Białe 620 A mm Ø 180 mm 145 mm 35 mm 60 mm Zasilacz 180 mm Spotlight 620 wbudowany NW FLOOD 41 Wbudowany <19 Białe 620 B Spotlight 620 wbudowany NW GENERAL 41 Wbudowany <19 Białe 620 E Spotlight 620 wbudowany NW SPOT 45 Wbudowany <16 Białe 620 C Ø 160 mm Spotlight 620 wbudowany NW FLOOD 45 Wbudowany <19 Białe 620 D Zasilacz w zestawie * Zobacz na stronach 68,

28 DOWNLIGHT 701 DANE TECHNICZNE Źródło światła 4 LED indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* wykres stożkowy* Zastosowanie Oświetlenie ogólne Trwałość godzin MATERIAŁ Aluminium Regulacja Brak regulacji WAGA Oprawa napowierzchniowa: 0,625 kg Oprawa wbudowana: 0,350 kg IP IP20 IK IK Downlight 701 wbudowany WW SPOT 6 Wbudowany <16 Aluminium 701 A Downlight 701 wbudowany NW SPOT 6 Wbudowany <16 Aluminium 701 A Downlight 701 wbudowany WW FLOOD 6 Wbudowany < 16 Aluminium 701 B Downlight 701 wbudowany NW FLOOD 6 Wbudowany < 16 Aluminium 701 B Downlight 701 wbudowany WW WIDE FLOOD 6 Wbudowany <15 Aluminium Downlight 701 wbudowany NW WIDE FLOOD 6 Wbudowany <15 Aluminium Downlight 701 napowierzchniowy WW SPOT 6 Napowierzchniowy <16 Aluminium 701 A Downlight 701 napowierzchniowy NW SPOT 6 Napowierzchniowy <16 Aluminium 701 A Downlight 701 napowierzchniowy WW FLOOD 6 Napowierzchniowy <16 Aluminium 701 B Downlight 701 napowierzchniowy NW FLOOD 6 Napowierzchniowy <16 Aluminium 701 B Downlight 701 napowierzchniowy WW WIDE FLOOD 6 Napowierzchniowy <15 Aluminium Downlight 701 napowierzchniowy NW WIDE FLOOD 6 Napowierzchniowy <15 Aluminium Zasilacz w zestawie * Zobacz na stronach 68,70. WYMIARY Oprawa napowierzchniowa 90 mm 90 mm 30 mm Oprawa wbudowana 25 mm 140 mm 45 mm Zasilacz 45 mm 140 mm 90 mm 50 mm Ø 130 mm 100 mm 100 mm 56 57

29 DOWNLIGHT 710 DANE TECHNICZNE Źródło światła 16 LED indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* wykres stożkowy* Zastosowanie Oświetlenie ogólne Trwałość godzin MATERIAŁ Obudowa aluminium, wykończenie z metakrylu Regulacja Brak regulacji WAGA Oprawa wbudowana: 1,25 kg IP IP20 IK IK Downlight 710 WW WIDE FLOOD 21 Wbudowany <15 Aluminium 710 A Downlight 710 NW WIDE FLOOD 21 Wbudowany <15 Aluminium 710 A Downlight 710 WW WIDE FLOOD 21 Wbudowany <15 Białe 710 A Downlight 710 NW WIDE FLOOD 21 Wbudowany <15 Białe 710 A Downlight 710 WW WIDE FLOOD Wbudowany <15 Aluminium 710 A Downlight 710 NW WIDE FLOOD Wbudowany <15 Aluminium 710 A Downlight 710 WW WIDE FLOOD Wbudowany <15 Białe 710 A Downlight 710 NW WIDE FLOOD Wbudowany <15 Białe 710 A Zasilacz w zestawie Włącz/wyłącz oraz regulacja strumienia świetlnego sterownikiem 1 10 V * Zobacz na stronach 68, 70. Akcesoria montażowe oraz sterowanie WYMIARY Indeks Opis wykończenie Oprawa wbudowana 300 mm 300 mm 24 mm Downlight 710 akcesoria do montażu natynkowego oprawy Downlight 710 akcesoria do montażu zwieszanego oprawy * Sterownik 1 10 V Kompatybilny również z SIMON VIT@ * Zobacz katalog główny KONTAKT-SIMON. Aluminium Aluminium Zasilacz 30,5 mm 40 mm 133 mm Ø 75 mm 55 mm 60 mm 58 59

30 SPOTLIGHT 801 ZWIESZANY DANE TECHNICZNE Źródło światła 3 LED indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów kandeli CRI UGR wykończenie krzywe rozsyłu światłości* wykres stożkowy* Zastosowanie Oświetlenie dekoracyjne i akcentowe Trwałość godzin MATERIAŁ Aluminium Regulacja Oprawa zwieszana, maks. długość 1,5 m WAGA 0,75 kg IP IP20 IK IK Spotlight 801 zwieszany WW SPOT 5 Zwieszany <16 Aluminium 801 A Spotlight 801 zwieszany NW SPOT 5 Zwieszany <16 Aluminium 801 A Spotlight 801 zwieszany R SPOT 4 Zwieszany 10 Czerwony Aluminium 801 A Spotlight 801 zwieszany Y SPOT 4 Zwieszany 10 Bursztynowy Aluminium 801 A Spotlight 801 zwieszany G SPOT 5 Zwieszany 10 Zielony Aluminium 801 A Spotlight 801 zwieszany B SPOT 5 Zwieszany 10 Niebieski Aluminium 801 A Spotlight 801 zwieszany WW FLOOD 5 Zwieszany <16 Aluminium 801 B Spotlight 801 zwieszany NW FLOOD 5 Zwieszany <16 Aluminium 801 B Spotlight 801 zwieszany R FLOOD 4 Zwieszany 30 Czerwony Aluminium 801 B Spotlight 801 zwieszany Y FLOOD 4 Zwieszany 30 Bursztynowy Aluminium 801 B Spotlight 801 zwieszany G FLOOD 5 Zwieszany 30 Zielony Aluminium 801 B Spotlight 801 zwieszany B FLOOD 5 Zwieszany 30 Niebieski Aluminium 801 B Spotlight 801 zwieszany WW WIDE FLOOD 5 Zwieszany <19 Aluminium 801 C Spotlight 801 zwieszany NW WIDE FLOOD 5 Zwieszany <19 Aluminium 801 C Spotlight 801 zwieszany WW SPOT 5 Zwieszany <16 Czarne 801 A Spotlight 801 zwieszany NW SPOT 5 Zwieszany <16 Czarne 801 A Spotlight 801 zwieszany R SPOT 4 Zwieszany 10 Czerwony Czarne 801 A Spotlight 801 zwieszany Y SPOT 4 Zwieszany 10 Bursztynowy Czarne 801 A Spotlight 801 zwieszany G SPOT 5 Zwieszany 10 Zielony Czarne 801 A WYMIARY Ø 90 mm Spotlight 801 zwieszany B SPOT 5 Zwieszany 10 Niebieski Czarne 801 A Spotlight 801 zwieszany WW FLOOD 5 Zwieszany <16 Czarne 801 B Spotlight 801 zwieszany NW FLOOD 5 Zwieszany <16 Czarne 801 B mm maks mm 85 mm Spotlight 801 zwieszany R FLOOD 4 Zwieszany 30 Czerwony Czarne 801 B Spotlight 801 zwieszany Y FLOOD 4 Zwieszany 30 Bursztynowy Czarne 801 B Spotlight 801 zwieszany G FLOOD 5 Zwieszany 30 Zielony Czarne 801 B Spotlight 801 zwieszany B FLOOD 5 Zwieszany 30 Niebieski Czarne 801 B Spotlight 801 zwieszany WW WIDE FLOOD 5 Zwieszany <19 Czarne 801 C Spotlight 801 zwieszany NW WIDE FLOOD 5 Zwieszany <19 Czarne 801 C Ø 84,5 mm Zasilacz w zestawie * Zobacz na stronie

31 LEDFLEX 810 DANE TECHNICZNE Źródło światła Białe: 300 LED (na każde 5 m taśmy) RGB: 150 LED (na każde 5 m taśmy) Białe wysokiej mocy: 600 LED (na każde 5 m taśmy) Zastosowanie Oświetlenie dekoracyjne i akcentowe Trwałość godzin MATERIAŁ Białe i RGB: żel epoksydowy Białe wysokiej mocy: silikon indeks opis moc oprawy (W) montaż Optyka ( ) temperatura barwowa K LUMENÓW (5 m) LedFlex Contour 810 NW 20 Napowierzchniowy LedFlex Contour 810 CW 20 Napowierzchniowy LedFlex Contour 810 RGB 24 Napowierzchniowy 120 RGB 940 Zestaw nie zawiera sterownika RGB LedFlex High Output 810 WW 65 Napowierzchniowy LedFlex High Output 810 CW 65 Napowierzchniowy Zestaw nie zawiera zasilacza. Cri Regulacja Taśma do cięcia co 3 diody ZESTAW ZAWIERA Białe i RGB: 5 złączy zasilających, 10 uchwytów mocujących, 1 osłonowa rura silikonowa Białe wysokiej mocy: 5 złączy zasilających, 20 uchwytów mocujących, 1 osłonowa rura silikonowa ZasilaCZE Indeks Opis WAGA Białe i RGB: 0,39 kg Białe wysokiej mocy: 0,33 kg IP IP Zasilacz LedStrip/Flex 30 W/12 V Zasilacz LedStrip/Flex 60 W/12 V Zasilacz LedStrip/Flex 132 W/12 V Długość 5 m AKCESORIA WYMIARY Indeks Opis RGB 5020 mm Sterownik RGB 3 mm 12 mm Białe i wysokiej mocy 5020 mm 3 mm 10 mm 62 63

32 LEDSTRIP 811 DANE TECHNICZNE Źródło światła 4 LED indeks OPIS moc oprawy (W) montaż Optyka ( ) temperatura barwowa K lumenów Cri wykończenie Zastosowanie Oprawa meblowa Trwałość godzin MATERIAŁ Aluminium LedStrip 811 CW 8 Napowierzchniowy Aluminium LedStrip 811 WW 8 Napowierzchniowy Aluminium Oprawa nie zawiera zasilacza. Łączenie do 10 opraw LedStrip 811 Regulacja Oprawa zawiera akcesoria do montażu w położeniu 45 / 90 / 180 Zestaw zawiera 1 kabel zasilający 1 kabel do łączenia opraw LedStrip 1 mostek do łączenia opraw LedStrip 2 śruby montażowe WAGA 0,2 kg IP IP20 Zasilanie Indeks Opis Zasilacz LedStrip/Flex 30 W/12 V Zasilacz LedStrip/Flex 60 W/12 V Zasilacz LedStrip/Flex 132 W/12 V WYMIARY 23 mm 6 mm 320 mm 64 65

33 Szynoprzewody INDEKS OPIS wykończenie SCHEMAT B J H H A Końcówka zasilająca lewa Białe A Końcówka zasilająca lewa Grafitowe A Końcówka zasilająca prawa Białe B Końcówka zasilająca prawa Grafitowe B Zasilanie centralne Białe C Zasilanie centralne Grafitowe C L Łącznik wewnętrzny bez zasilania Białe D Łącznik wewnętrzny bez zasilania Grafitowe D J J Łącznik elastyczny Białe E Łącznik elastyczny Grafitowe E Łącznik L wewnętrzny Białe F Łącznik L wewnętrzny Grafitowe F Łącznik L zewnętrzny Białe G Łącznik L zewnętrzny Grafitowe G Łącznik T zewnętrzny prawy Białe H G H G Łącznik T zewnętrzny prawy Grafitowe H Łącznik T wewnętrzny lewy Białe I Łącznik T wewnętrzny lewy Grafitowe I Łącznik T zewnętrzny lewy Białe J Łącznik T zewnętrzny lewy Grafitowe J A K K I B Łącznik T wewnętrzny prawy Białe K Łącznik T wewnętrzny prawy Grafitowe K Łącznik X Białe L Łącznik X Grafitowe L Zestaw montażowy Białe Zestaw montażowy Grafitowe I L L E Zakończenie Białe M Zakończenie Grafitowe M Szynoprzewód trójfazowy 1 m Białe Szynoprzewód trójfazowy 1 m Aluminium Szynoprzewód trójfazowy 1 m Grafitowe Szynoprzewód trójfazowy 2 m Białe Szynoprzewód trójfazowy 2 m Aluminium M Szynoprzewód trójfazowy 2 m Grafitowe Szynoprzewód trójfazowy 3 m Białe F K F Szynoprzewód trójfazowy 3 m Aluminium Szynoprzewód trójfazowy 3 m Grafitowe Baza do natynkowego montażu pojedynczego reflektora szynowego Baza do natynkowego montażu pojedynczego reflektora szynowego Białe Grafitowe Baza do podtynkowego montażu pojedynczego reflektora szynowego Baza do podtynkowego montażu pojedynczego Grafitowe reflektora szynowego Białe

34 Dane fotometryczne DOWNLIGHT A 701 B DOWNLIGHT 710 SPOTLIGHT 620 SPOTLIGHT 601 SPOTLIGHT 610 LINIOWY SPOTLIGHT 801 Zwieszany 710 A 620 A 601 A 610 A 801 A 620 B 601 B 610 B 801 B 620 C 601 C 610 C 801 C 620 D 620 E 68 69

35 DOWNLIGHT 701 DOWNLIGHT 710 SPOTLIGHT 620 Dane fotometryczne C0 C180 (połowa światłości wiązki: 14,6 ) C90 C270 (połowa światłości wiązki: 13,0 ) C0 C180 (połowa światłości wiązki: 14,6 ) C90 C270 (połowa światłości wiązki: 13,0 ) C0 C180 (połowa światłości wiązki: 32,4 ) C90 C270 (połowa światłości wiązki: 33,4 ) C0 C180 (połowa światłości wiązki: 32.4 ) C90 C270 (połowa światłości wiązki: 33.4 ) C0 C180 (połowa światłości wiązki: 44.0 ) C90 C270 (połowa światłości wiązki: 41.4 ) C0 C180 (połowa światłości wiązki: 44.0 ) C90 C270 (połowa światłości wiązki: 41.4 ) C0 C180 (połowa światłości wiązki: 12.8 ) C0 C180 (połowa światłości wiązki: 12.8 ) C0 C180 (połowa światłości wiązki: 20.2 ) C0 C180 (połowa światłości wiązki: 19.8 ) C0 C180 (połowa światłości wiązki: 72.0 ) C0 C180 (połowa światłości wiązki: 72.0 ) SPOTLIGHT 601 C0 C180 (połowa światłości wiązki: 32.0 ) C0 C180 (połowa światłości wiązki: 33.8 ) C0 C180 (połowa światłości wiązki: 11.0 ) C0 C180 (połowa światłości wiązki: 32.0 ) C0 C180 (połowa światłości wiązki: 44.6 ) C90 C270 (połowa światłości wiązki: 44.8 ) C0 C180 (połowa światłości wiązki: 32.6 ) C0 C180 (połowa światłości wiązki: 33.8 ) C0 C180 (połowa światłości wiązki: 11.0 ) C0 C180 (połowa światłości wiązki: 32.0 ) C0 C180 (połowa światłości wiązki: 44.6 ) C90 C270 (połowa światłości wiązki: 44.8 )

36 Dane fotometryczne SPOTLIGHT 610 LINIOWY C0 C180 (połowa światłości wiązki: 14,6 ) C0 C180 (połowa światłości wiązki: 11.0 ) C0 C180 (połowa światłości wiązki: 11.0 ) C90 C270 (połowa światłości wiązki: 13,0 ) C90 C270 (połowa światłości wiązki: 42.4 ) C90 C270 (połowa światłości wiązki: 42.4 ) C0 C180 (połowa światłości wiązki: 14,6 ) C0 C180 (połowa światłości wiązki: 14.6 ) C0 C180 (połowa światłości wiązki: 11.0 ) C90 C270 (połowa światłości wiązki: 13,0 ) C90 C270 (połowa światłości wiązki: 13.0 ) C90 C270 (połowa światłości wiązki: 42.4 ) SPOTLIGHT 801 ZWIESZANY C0 C180 (połowa światłości wiązki: 32.4 ) C90 C270 (połowa światłości wiązki: 33.4 ) C0 C180 (połowa światłości wiązki: 11.0 ) C90 C270 (połowa światłości wiązki: 42.4 ) C0 C180 (połowa światłości wiązki: 11.0 ) C90 C270 (połowa światłości wiązki: 42.4 ) C0 C180 (połowa światłości wiązki: 32.4 ) C90 C270 (połowa światłości wiązki: 33.4 ) C0 C180 (połowa światłości wiązki: 14.6 ) C90 C270 (połowa światłości wiązki: 13.0 ) C0 C180 (połowa światłości wiązki: 14.6 ) C90 C270 (połowa światłości wiązki: 13.0 ) C0 C180 (połowa światłości wiązki: 11.0 ) C0 C180 (połowa światłości wiązki: 32.0 ) C0 C180 (połowa światłości wiązki: 44.6 ) C90 C270 (połowa światłości wiązki: 44.8 ) C0 C180 (połowa światłości wiązki: 32.4 ) C90 C270 (połowa światłości wiązki: 33.4 ) C0 C180 (połowa światłości wiązki: 32.4 ) C90 C270 (połowa światłości wiązki: 33.4 ) C0 C180 (połowa światłości wiązki: 14.6 ) C90 C270 (połowa światłości wiązki: 13.0 ) C0 C180 (połowa światłości wiązki: 11.0 ) C0 C180 (połowa światłości wiązki: 32.0 ) C0 C180 (połowa światłości wiązki: 44.6 ) C90 C270 (połowa światłości wiązki: 44.8 ) C0 C180 (połowa światłości wiązki: 11.0 ) C0 C180 (połowa światłości wiązki: 32.4 ) C0 C180 (połowa światłości wiązki: 32.4 ) C90 C270 (połowa światłości wiązki: 42.4 ) C90 C270 (połowa światłości wiązki: 33.4 ) C90 C270 (połowa światłości wiązki: 33.4 )

37 Kontakt-Simon SA ul. Bestwińska Czechowice-Dziedzice tel.: faks: zamówienia faksem:
