1 INSTRUKCJA OBSŁUGI Automatyczna zaokrąglarka ciasta na pizzę Kod: Przeczytaj uważenie przed uruchomieniem całą istrukcje obsługi.

2 Szanowny Kliencie, Dziękujemy za zakup urządzenia firmy Grafen. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa. 1. WAŻNE ZASADY BEZPIECZEŃSTWA Nieprawidłowa obsługa i niewłaściwe użycie mogą spowodować poważne uszkodzenie urządzenia lub zranienie osób. Urządzenie stosuj wyłącznie zgodnie z przeznaczeniem. Producent i/lub Sprzedawca nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą i niewłaściwym użytkowaniem urządzenia. W czasie użycia zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kontaktem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urządzenia w wodzie, natychmiast wyciągnij wtyczkę z kontaktu, a następnie zleć kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować zagrożenie życia. Nigdy nie otwieraj samodzielnie obudowy urządzenia. Nie wtykaj żadnych przedmiotów w obudowę urządzenia. Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami. Ryzyko porażenia prądem! Regularnie kontroluj stan wtyczki i kabla. W przypadku wykrycia uszkodzenia wtyczki lub kabla, zleć naprawę w wyspecjalizowanym punkcie naprawczym. Nigdy nie używaj uszkodzonego urządzenia! W przypadku, gdy urządzenie spadnie lub ulegnie uszkodzeniu w inny sposób, przed dalszym użyciem zawsze zleć przeprowadzenie kontroli i ewentualną naprawę w wyspecjalizowanym punkcie naprawczym. Ostrzeżenie! Nie zanurzaj elektrycznych części urządzenia w wodzie lub w innych płynach. Nigdy nie trzymaj urządzenia pod bieżącą wodą. Nigdy nie naprawiaj urządzenia samodzielnie może to spowodować zagrożenie życia. Chroń kabel zasilający przed kontaktem z ostrymi lub gorącymi przedmiotami i chroń go przed otwartym ogniem. Jeżeli chcesz odłączyć urządzenie z kontaktu, zawsze chwytaj za wtyczkę, nigdy nie ciągnij za kabel. Zabezpiecz kabel (lub przedłużacz), aby nikt przez omyłkę nie wyciągnął go z kontaktu ani się o niego nie potknął. Urządzenie powinno być używane tylko do celów, dla których zostały pierwotnie zaprojektowane.

3 Kontroluj funkcjonowanie urządzenia w czasie użytkowania. Dzieci nie uświadamiają sobie zagrożeń, jakie może spowodować użycie urządzeń elektrycznych. Nigdy nie pozwalaj dzieciom posługiwać się elektrycznymi urządzeniami gospodarstwa domowego bez nadzoru. Gdy urządzenie nie jest używane oraz zawsze przed czyszczeniem, odłącz je od źródła zasilania, wyciągając wtyczkę z kontaktu. Uwaga! Jeżeli wtyczka kabla zasilającego jest podłączona do kontaktu, urządzenie cały czas pozostaje pod napięciem. Wyłącz urządzenie, zanim wyciągniesz wtyczkę z kontaktu. Nigdy nie przenoś urządzenia za kabel zasilający. Nie używaj akcesoriów innych niż dostarczone z urządzeniem. Urządzenie można podłączać wyłącznie do gniazda o napięciu i częstotliwości zgodnej z danymi znajdującymi się na tabliczce znamionowej. Unikaj przeciążenia. Po użyciu wyłącz urządzenie wyjmując wtyczkę z gniazda. Instalacja elektryczna musi odpowiadać krajowym i lokalnym przepisom. Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności fizyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcjami osoby odpowiedzialnej za ich bezpieczeństwo. Przeznaczenie: Urządzenie przeznaczone jest do użytku profesjonalnego, więc może być obsługiwane wyłącznie przez wykwalifikowanych pracowników Urządzenie przeznaczone jest wyłącznie do Każde inne użycie uważa się za niezgodnie z przeznaczeniem. Wszelkie konsekwencje z niewłaściwego użytkowania ponosi wyłącznie użytkownik. Przy pierwszym uruchomieniu urządzenia może wystąpić nieprzyjemny zapach wynikający z wypalania pozostałości smarów i oleju stosowanych w procesie produkcyjnym (jeśli dotyczy).

4 Gwarancja Każda usterka powodująca złe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione na inne, pod warunkiem, że było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywany do innych celów lub w jakikolwiek inny niewłaściwy sposób. Nie narusza to innych praw użytkownika, wynikających z przepisów prawa. W przypadku korzystania z gwarancji, należy podać miejsce i czas zakupu urządzenia, dołączając do niego dowód zakupu (np. paragon). Zgodnie z naszą polityką ciągłego udoskonalania produktów zastrzegamy sobie prawo do wprowadzania zmian w produkcie, opakowaniu oraz specyfikacjach zawartych w dokumentacji bez uprzedniego powiadomienia. Ochrona środowiska Po zakończeniu eksploatacji produktu nie wolno utylizować razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elektrycznych i elektronicznych. Użytkownik ponosi odpowiedzialność za odstawienie wycofanego z użytkowania urządzenia do punktu utylizacji. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi przepisami dotyczącymi utylizacji odpadów. Jeśli urządzenie wycofane z użytkowania jest poprawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie. Aby uzyskać więcej informacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokalną firmą odbierającą odpady. Producent, importer oraz sprzedawca nie ponoszą odpowiedzialności za ponowne przetwarzanie, obróbkę i utylizację odpadów, ani bezpośrednio ani za pośrednictwem systemu publicznego.

5 SPIS TREŚCI STR OGÓLNE ŚRODKI OSTROŻNOŚCI 1.1 MECHANICZNY SYSTEM BEZPIECZEŃSTWA ELEKTRYCZNY SYSTEM BEZPIECZEŃSTWA ELEKTRYCZNY SYSTEM BEZPIECZEŃSTWA 5 2. PARAMETRY TECHNICZNE 2.1 WAGA I WYMIARY WARUNKI DOSTAWY I UTYLIZACJA OPAKOWAŃ 6 3. MONTAŻ 3.1 USTAWIENIE URZĄDZENIA BLOKOWANIE PODŁĄCZENIE ELEKTRYCZNE ŚRODKI OSTROŻNOŚCI I SZKOLENIE UŻYTKOWNIKA KOŃCOWEGO EKSPLOATACJA URZĄDZENIA 4.1 PRZYCISKI STEROWANIA UMIESZCZANIE CIASTA W URZĄDZENIU 8 5. CZYSZCZENIE I KONSERWACJA 5.1 INFORMACJE OGÓLNE I ŚRODKI CZYSZCZĄCE POSTĘPOWANIE W PRZYPADKU DŁUŻSZEJ PRZERWY W EKSPLOATACJI URZĄDZENIA 9 ZAŁĄCZNIKI SCHEMAT ELEKTRYCZNY 4

6 1. INFORMACJE BEZPIECZEŃSTWA 1.1 OGÓLNE ŚRODKI OSTROŻNOŚCI ZAOKRĄGLARKA MUSI BYĆ OBSŁUGIWANA PRZEZ WYKWALIFIKOWANY PERSONEL, KTÓRY ZAPOZNAŁ SIĘ Z INSTRUKCJĄ OBSŁUGI I WSKAZÓWKAMI BEZPIECZNEJ EKSPLOATACJI ZAWARTYMI W NINIEJSZYM DOKUMENCIE. W PRZYPADKU ZMIANY PERSONELU OBSŁUGUJĄCEGO, OSOBY WYZNACZONE NA ZASTĘPSTWO MUSZĄ ZOSTAĆ ODPOWIEDNIO PRZESZKOLONE. MIMO ŻE URZĄDZENIE WYPOSAŻONE JEST W KILKA SYSTEMÓW ZABEZPIECZEŃ, NIE ZBLIŻAJ RĄK DO RUCHOMYCH CZĘŚCI. PRZED CZYSZCZENIEM LUB KONSERWACJĄ URZĄDZENIA UPEWNIJ SIĘ, CZY ZOSTAŁO ONO ODŁĄCZONE OD ŹRÓDŁA ZASILANIA. OKRESOWO SPRAWDZAJ STAN KABLA I INNYCH ELEMENTÓW ELEKTRYCZNYCH. NIGDY NIE PRZEPROWADZAJ CZYNNOŚCI NAPRAWCZYCH SAMODZIELNIE - SKORZYSTAJ Z POMOCY WYKWALIFIKOWANEGO PERSONELU. 1.2 MECHANICZNY SYSTEM BEZPIECZEŃSTWA PRODUKOWANE PRZEZ NASZĄ FIRMĘ ZAOKRĄGLARKI OPISANE W NINIEJSZEJ INSTRUKCJI SPEŁNIAJĄ WARUNKI DOTYCZĄCE SYSTEMÓW BEZPIECZEŃSTWA OKREŚLONE W DYREKTYWIE MASZYNOWEJ 2006/42/WE ODNOŚNIE RYZYK ORAZ WARUNKI DOTYCZĄCE PRZEPISÓW SANITARNYCH OKREŚLONYCH W ROZPORZĄDZENIU WE NR 1935/ ELEKTRYCZNY SYSTEM BEZPIECZEŃSTWA SYSTEMY BEZPIECZEŃSTWA DOTYCZĄCE PODŁĄCZENIA ELEKTRYCZNEGO SĄ ZGODNE Z POSTANOWIENIAMI CENELEC (EUROPEJSKIEGO KOMITETU NORMALIZACYJNEGO ELEKTROTECHNIKI) I NORMY WSZYSTKIE ZAOKRĄGLARKI WYPOSAŻONE SĄ OBWÓD ELEKTRYCZNY NISKIEGO NAPIĘCIA I DWA PRZYCISKI SŁUŻĄCE DO WŁĄCZENIA / WYŁĄCZENIA URZĄDZENIA. PRZEKAŹNIK WYMUSZA PONOWNE URUCHOMIENIE URZĄDZENIA W PRZYPADKU WYKRYCIA PRZEZ OBWÓD STEROWANIA PRZERWY W DOSTAWIE PRĄDU. ZE WZGLĘDU NA BARDZO DOBRĄ IZOLACJĘ WSZYSTKICH ELEMENTÓW ELEKTRYCZNYCH I WYJĄTKOWĄ ODPORNOŚĆ ZASTOSOWANYCH MATERIAŁÓW, OFEROWANE URZĄDZENIA MOŻNA INSTALOWAĆ W WILGOTNYCH POMIESZCZENIACH. DZIĘKI SPECJALNEMU ZAPROJEKTOWANIU URZĄDZENIA MOGĄ BYĆ MYTE DROBNO ROZPYLONYM STRUMIENIEM WODY ZGODNIE Z WYTYCZNYMI ZAWARTYMI W ROZPORZĄDZENIU CEI 70-1, STOPIEŃ OCHRONY IP23. UWAGA: ZGODNIE Z PUNKTEM SYSTEMY BEZPIECZEŃSTWA OPISANE W NINIEJSZEJ INSTRUKCJI MUSZĄ BYĆ ZGODNE Z WYMOGAMI OKREŚLONYMI W DYREKTYWIE 2006/42/WE ODNOŚNIE INNYCH RYZYK. NALEŻY JEDNAK ZAZNACZYĆ, ŻE OKREŚLONE POWYŻEJ ŚRODKI OSTROŻNOŚCI W ZNACZĄCY SPOSÓB 5

7 MINIMALIZUJĄ MOŻLIWOŚĆ WYSTĄPIENIA I ZAKRES SZKÓD, ALE NIE ELIMINUJĄ CAŁKOWICIE RYZYKA POWSTANIA USZKODZEŃ. 2. PARAMETRY TECHNICZNE PARAMETRY TECHNICZNE ZAOKRĄGLAREK : MOŻLIWOŚĆ NIEPRZERWANEJ PRACY BEZPIECZNA EKSPLOATACJA, CZYSZCZENIE I KONSERWACJA UŁATWIONE CZYSZCZENIE CZĘŚCI URZĄDZENIA DZIĘKI ICH BUDOWIE (BRAK TRUDNO DOSTĘPNYCH ZAGŁĘBIEŃ) I WYKONANIU ZE STALI NIERDZEWNEJ ORAZ ANODOWANEGO STOPU ALUMINIOWEGO. URZĄDZENIA SPEŁNIAJĄ WYMOGI NAJBARDZIEJ WYMAGAJĄCYCH PRZEPISÓW SANITARNYCH. 2.1 WAGA I WYMIARY MODEL WYMIARY [mm] WAGA [kg] MOC [W/KM] NAPIĘCIE/CZĘSTOTLIWOŚĆ [V/Hz] x700x(H) /1,14 400/3/50 POZIOM HAŁASU: 62 DB UWAGA: PARAMETRY ELEKTRYCZNE KAŻDEGO MODELU PODANO NA TABLICZCE ZNAMIONOWEJ SILNIKA. PRZED MONTAŻEM URZĄDZENIA SPRAWDŹ PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ. 2.2 WARUNKI DOSTAWY I UTYLIZACJA OPAKOWAŃ ZAOKRĄGLARKI DOSTARCZANE SĄ W SZTYWNYCH KARTONOWYCH PUDEŁKACH Z KĄTOWNIKAMI, DZIĘKI CZEMU URZĄDZENIE JEST ODPOWIEDNIO ZABEZPIECZONE NA CZAS TRANSPORTU. URZĄDZENIE DOSTARCZANE JEST WRAZ Z: DEKLARACJĄ ZGODNOŚCI WE INSTRUKCJĄ OBSŁUGI I KONSERWACJI WSZYSTKIE CZĘŚCI OPAKOWANIA (PUDEŁKO KARTONOWE, STYROPIAN, PASKI ZABEZPIECZAJĄCE, ITD.) MOGĄ BYĆ UTYLIZOWANE WRAZ Z ODPADAMI Z GOSPODARSTW DOMOWYCH. JEŚLI W KRAJU MONTAŻU URZĄDZENIA OBOWIĄZUJĄ SPECJALNE PRZEPISY DOTYCZĄCE UTYLIZACJI OPAKOWAŃ, UŻYTKOWNIK KOŃCOWY ZOBOWIĄZANY JEST ICH PRZESTRZEGAĆ. ZNAK ZE SKREŚLONYM POJEMNIKIEM OZNACZA, ŻE URZĄDZENIE NIE MOŻE BYĆ UTYLIZOWANE WRAZ Z ODPADAMI KOMUNALNYMI POCHODZĄCYMI Z GOSPODARSTW DOMOWYCH. ZAPEWNIAJĄC ODPOWIEDNIĄ UTYLIZACJĘ PRODUKTU PRZYCZYNIASZ SIĘ DO OCHRONY ŚRODOWISKA. ABY UZYSKAĆ WIĘCEJ INFORMACJI NA TEMAT RECYKLINGU PRODUKTU, SKONTAKTUJ SIĘ Z LOKALNYMI WŁADZAMI, FIRMĄ ZAJMUJĄCĄ SIĘ UTYLIZACJĄ ODPADÓW POCHODZĄCYCH Z GOSPODARSTW DOMOWYCH LUB SKLEPEM, W KTÓRYM URZĄDZENIE ZOSTAŁO ZAKUPIONE. 3. MONTAŻ 3.1 USTAWIENIE URZĄDZENIA URZĄDZENIE POWINNO ZOSTAĆ PODŁĄCZONE I USTAWIONE PRZEZ WYKWALIFIKOWANY PERSONEL. 6

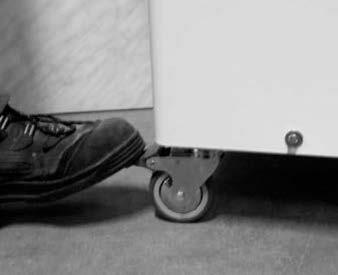

8 UWAGA: ZARÓWNO URZĄDZENIE, JAK I MIEJSCE, W KTÓRYM MA ZOSTAĆ USTAWIONE, MUSZĄ SPEŁNIAĆ WYMAGANIA DOTYCZĄCE ZAPOBIEGANIA WYPADKOM OKREŚLONE W OBOWIĄZUJĄCYCH PRZEPISACH W ZAKRESIE PODŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ, OKREŚLONYCH W ROZPORZĄDZENIU CEI. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY BEZPOŚREDNIE I WYNIKOWE POWSTAŁE W WYNIKU NIEPRZESTRZEGANIA OKREŚLONYCH POWYŻEJ PRZEPISÓW. USTAWIENIA USTAW URZĄDZENIE NA SZEROKIEJ, SUCHEJ I STABILNEJ POWIERZCHNI Z DALA OD ŹRÓDEŁ CIEPŁA I WODY I W ODLEGŁOŚCI 80 CM OD ZIEMI. 3.2 BLOKOWANIE URZĄDZENIE WYPOSAŻONE JEST W 4 KÓŁKA OBROTOWE. PRAWE KÓŁKO, ZNAJDUJĄCE SIĘ PO TEJ SAMEJ STRONIE, CO PRZYCISKI, POSIADA HAMULEC NOŻNY. KÓŁKO MOŻNA ZABLOKOWAĆ NACISKAJĄC NA HAMULEC, A ODBLOKOWAĆ - ZWALNIAJĄC HAMULEC. (PATRZ: ZDJĘCIE 1) ZDJĘCIE PODŁĄCZENIE ELEKTRYCZNE SPRZĘT DOSTARCZONY JEST WRAZ Z KABLEM SŁUŻĄCYM DO PODŁĄCZENIA DO PRZEŁĄCZNIKA MAGNETOTERMICZNEGO, KTÓRY ZATRZYMUJE URZĄDZENIE W PRZYPADKU, GDY OPERATOR URZĄDZENIA DOTKNIE OBRACAJĄCYCH SIĘ CZĘŚCI. NALEŻY PAMIĘTAĆ, BY URZĄDZENIE ZOSTAŁO PRAWIDŁOWO UZIEMIONE, ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI PRAWA. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY BEZPOŚREDNIE I WYNIKOWE POWSTAŁE W WYNIKU NIEPRZESTRZEGANIA OBOWIĄZUJĄCYCH PRZEPISÓW. WSZYSTKIE ZAOKRĄGLARKI SERII PRODUKOWANE SĄ WERSJI TRÓJFAZOWEJ V.400/3/50 HZ LUB JEDNOFAZOWEJ V.230/1/50 W PRZYPADKU, GDY NAPIĘCIE JEST INNE NIŻ OKREŚLONE POWYŻEJ, SKONTAKTUJ SIĘ Z PRODUCENTEM LUB AUTORYZOWANYM DYSTRYBUTOREM. (PATRZ RYS. 1 I 2). RYS. 1 PODŁĄCZENIE TRÓJFAZOWE 2 PODŁĄCZENIE JEDNOFAZOWE 7

9 UWAGA! PRZED OSTATECZNYM PODŁĄCZENIEM DO ŹRÓDŁA ZASILANIA, W PRZYPADKU URZĄDZENIA TRÓJFAZOWEGO, KONIECZNE JEST SPRAWDZENIE KIERUNKU OBROTÓW WEWNĘTRZNEGO BĘBNA Z TWORZYWA SZTUCZNEGO. BĘBEN POWINIEN OBRACAĆ SIĘ PRZECIWNIE DO RUCHU WSKAZÓWEK ZEGARA. JEŚLI BĘBEN OBRACA SIĘ W KIERUNKU ZGODNYM Z RUCHEM WSKAZÓWEK ZEGARA, KONIECZNA JEST ZAMIANA MIEJSCAMI DWÓCH Z TRZECH PRZEWODÓW ZASILANIA. 3.4 ŚRODKI OSTROŻNOŚCI I SZKOLENIE UŻYTKOWNIKA KOŃCOWEGO UŻYTKOWNIK KOŃCOWY POWINIEN ZOSTAĆ PRZESZKOLONY PRZEZ PERSONEL ODPOWIEDZIALNY ZA PRZEPROWADZENIE MONTAŻU I PODŁĄCZENIE ELEKTRYCZNE. UŻYTKOWNIK KOŃCOWY POWINIEN ZOSTAĆ RÓWNIEŻ POINFORMOWANY O OBOWIĄZUJĄCYCH ŚRODKACH OSTROŻNOŚCI. INSTRUKCJA OBSŁUGI DOŁĄCZONA JEST DO KAŻDEGO URZĄDZENIA. 4. EKSPLOATACJA URZĄDZENIA 4.1 PRZYCISKI STEROWANIA PRZYCISKI STEROWANIA I LAMPKA KONTROLNA UMIESZCZONE SĄ NA PIONOWEJ STRONIE PODSTAWY URZĄDZENIA, GDY USTAWIONE JEST ONO PRZODEM DO OPERATORA. 1. ZIELONY PRZYCISK URUCHOMIENIA URZĄDZENIA 2. CZERWONY PRZYCISK WYŁĄCZENIA URZĄDZENIA 4.2 UMIESZCZANIE CIASTA W URZĄDZENIU CIASTO NALEŻY WŁOŻYĆ DO URZĄDZENIA POPRZEZ OTWÓR W PLASTIKOWEJ POKRYWIE GÓRNEJ - RĘCZNIE LUB ZA POŚREDNICTWEM DZIELARKI. PO UMIESZCZENIU CIASTA WEWNĄTRZ URZĄDZENIA, PO 2-3 SEKUNDACH PORCJA CIASTA ZOSTANIE WYSUNIĘTA Z LEWEJ STRONY URZĄDZENIA NA METALOWYM PRZENOŚNIKU Z MOŻLIWOŚCIĄ REGULACJI. JEŚLI TO KONIECZNE, MOŻLIWE JEST ZAMONTOWANIE PRZENOŚNIKA TAŚMOWEGO O WYMAGANEJ DŁUGOŚCI. URZĄDZENIE W TRYBIE AUTOMATYCZNYM BEZ ZMIANY CZĘŚCI MOŻE ZAOKRĄGLAĆ CIASTO W PORCJE O WADZE OD 20 DO GRAM; WYDAJNOŚĆ: PORCJI CIASTA NA GODZINĘ, W ZALEŻNOŚCI OD PRĘDKOŚCI WPROWADZANIA. 8

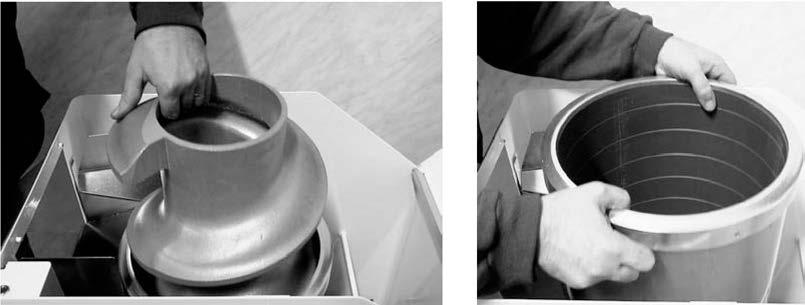

10 OTWÓR WLOTOWY OTWÓR WYPROWADZAJĄCY 5. CZYSZCZENIE I KONSERWACJA 5.1 INFORMACJE OGÓLNE I ŚRODKI CZYSZCZĄCE PRZED CZYSZCZENIEM LUB KONSERWACJĄ URZĄDZENIA UPEWNIJ SIĘ, CZY ZOSTAŁO ONO WYŁĄCZONE ORAZ ODŁĄCZONE OD ŹRÓDŁA ZASILANIA. CZYŚĆ URZĄDZENIE KAŻDEGO DNIA, BY ZAPEWNIĆ WŁAŚCIWĄ PRACĘ PRZEZ DŁUGI OKRES EKSPLOATACJI. WYCZYŚĆ URZĄDZENIE STANDARDOWYM, NATURALNYM ŚRODKIEM CZYSZCZĄCYM, KTÓRY NIE ZAWIERA SODY. CZĘŚCI URZĄDZENIA PODLEGAJĄCE DEMONTAŻOWI NIE NADAJĄ SIĘ DO MYCIA W ZMYWARCE (RYZYKO USZKODZENIA CZĘŚCI). ABY WYCZYŚCIĆ WSZYSTKIE CZĘŚCI URZĄDZENIA: 1. ODŁĄCZ WTYCZKĘ ZE ŹRÓDŁA ZASILANIA. (PATRZ: RYS. 1) 2. OTWÓRZ POKRYWĘ, ZWALNIAJĄC 3 DŹWIGNIE BLOKUJĄCE (RYS. 2) 3. WYJMIJ CENTRALNIE ZAMONTOWANE METALOWE MIESZADŁO (RYS. 3) 4. OBRÓĆ BĘBEN Z TWORZYWA SZTUCZNEGO OK. 1 CM W KIERUNKU PRZECIWNYM DO RUCHU WSKAZÓWEK ZEGARA I WYJMIJ, TRZYMAJĄC W POZYCJI PIONOWEJ. (RYS. 4) 5. WYJMIJ CZĘŚĆ WEWNĘTRZNĄ (RYS. 5) RYS. 1 RYS. 2 9

11 RYS. 3 RYS. 5 ZARÓWNO BĘBEN, JAK I MIESZADŁO MOŻNA CZYŚCIĆ CIEPŁĄ WODĄ I SZCZOTKĄ. WYCZYŚĆ GĄBKĄ ZAMOCZONĄ W CIEPŁEJ WODZIE WEWNĘTRZNĄ CZĘŚĆ OBUDOWY URZĄDZENIA, KTÓRA WCHODZI W KONTAKT Z BĘBNEM I ALUMINIOWYM MIESZADŁEM. UWAGA: ŁAŃCUCH TRANSMISYJNY NIE MOŻE ZOSTAĆ ZAMOCZONY. W CELU PONOWNEGO ZMONTOWANIA URZĄDZENIA, WYKONAJ WSZYSTKIE OPISANE POWYŻEJ CZYNNOŚCI W ODWROTNEJ KOLEJNOŚCI. 5.2 POSTĘPOWANIE W PRZYPADKU DŁUŻSZEJ PRZERWY W EKSPLOATACJI URZĄDZENIA W PRZYPADKU DŁUŻSZEJ PRZERWY W EKSPLOATACJI URZĄDZENIA, ODŁĄCZ JE OD ŹRÓDŁA ZASILANIA I DOKŁADNIE WYCZYŚĆ WRAZ Z AKCESORIAMI. W CELU ZAPEWNIENIA WŁAŚCIWEJ OCHRONY CZĘŚCI URZĄDZENIA, POSMARUJ JE OLEJEM WAZELINOWYM LUB PODOBNYM ŚRODKIEM. ZALECA SIĘ PRZYKRYCIE URZĄDZENIA NYLONOWYM (LUB PODOBNYM) MATERIAŁEM. 10

12 DEKLARACJA ZGODNOŚCI WE Niżej podpisany przedstawiciel firmy oświadcza, że niżej wymienione urządzenia: TN (MN) Nr DATA są zgodne z następującymi dyrektywami: 2006/95/WE /108/WE /2004/WE 2006/42/WE /96 WE (WEEE) 2002/95 WE RoHS /2006 REACH. Urządzenia te spełniają również wymogi następujących norm: EN EN EN EN EN EN

13 Hendi Polska Sp. z o.o. ul. Magazynowa Gądki, Poland Tel: Fax: info@hendi.pl Producent zastrzega sobie prawo do zmian oraz błędów drukarskich w instrukcji. (ver: 2018/04/03/MW)
