1 HITACHI UNIFIED STORAGE VM KRZYSZTOF LORANT HDS CONSULTANT AVNET SP. Z O. O. Hitachi Data Systems Corporation All Rights Reserved.

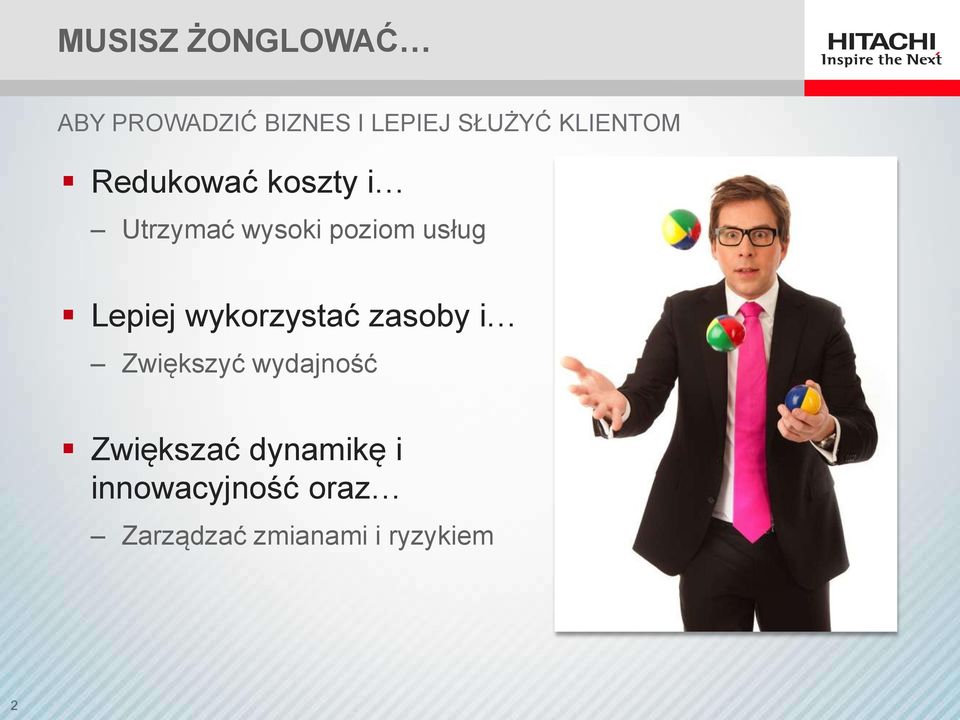

2 MUSISZ ŻONGLOWAĆ ABY PROWADZIĆ BIZNES I LEPIEJ SŁUŻYĆ KLIENTOM Redukować koszty i Utrzymać wysoki poziom usług Lepiej wykorzystać zasoby i Zwiększyć wydajność Zwiększać dynamikę i innowacyjność oraz Zarządzać zmianami i ryzykiem

3 ISTNIEJE LUKA W INFRASTRUKTURZE WYMUSZAJĄCA SKOK Z ROZWIĄZAŃ MIDRANGE DO ENTERPRISE Od rozwiązań oczekujesz Funkcjonalności ALE NIE kosztownych inwestycji? Funkcjonalności ALE NIE wysoko wykwalifikowanego zespołu do zarządzania? Konkurencyjności ALE NIE długiego zwrotu inwestycji?

4 TERAZ MOŻESZ MIEĆ WSZYSTKO NIGDY WIĘCEJ KOMPROMISÓW Przewaga rynkowa ORAZ ekonomia Obsługa klientów ORAZ efektywność Innowacyjność ORAZ wydajność

5 OPTYMALNA RÓWNOWAGA Funkcjonalność klasy Enterprise już na starcie Wysoka wydajność przy niskich kosztach eksploatacji Jedna i łatwo zarządzana platforma dla danych każdego typu

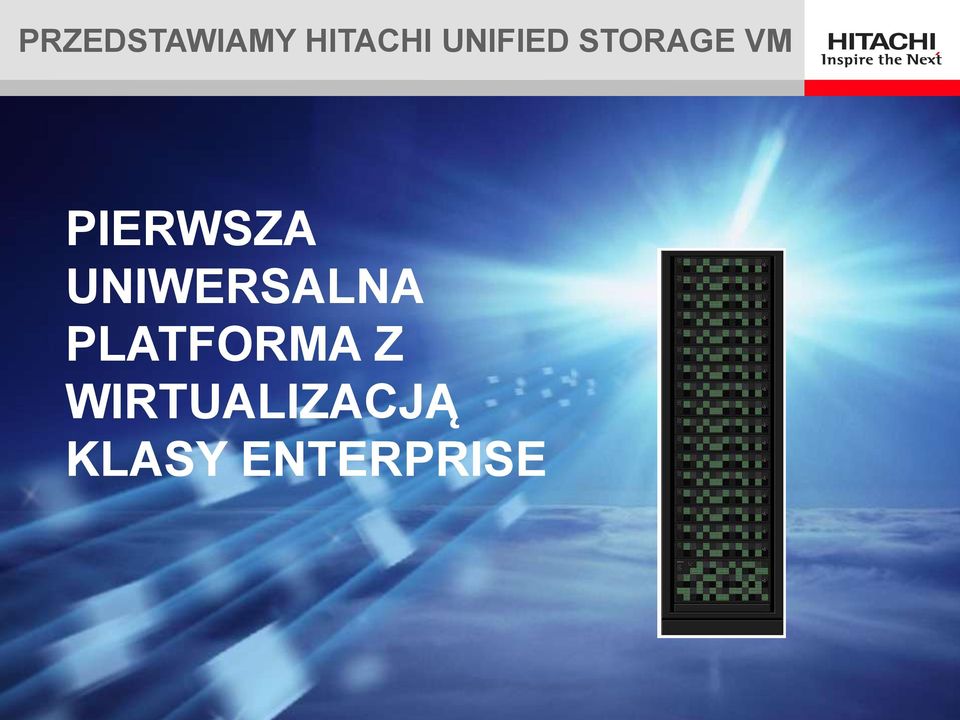

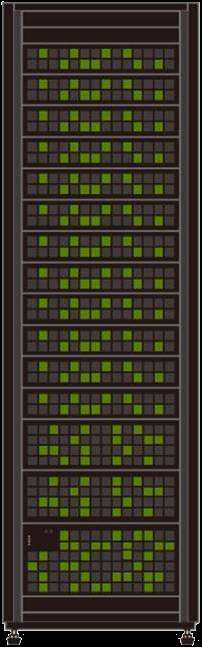

6 PRZEDSTAWIAMY HITACHI UNIFIED STORAGE VM PIERWSZA UNIWERSALNA PLATFORMA Z WIRTUALIZACJĄ KLASY ENTERPRISE

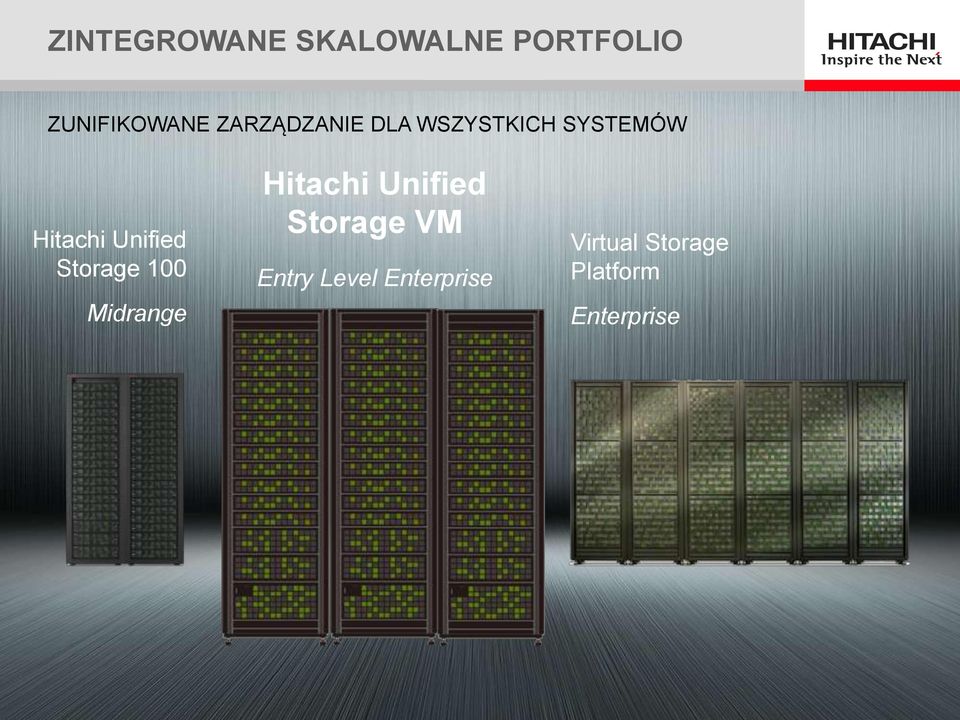

7 ZINTEGROWANE SKALOWALNE PORTFOLIO ZUNIFIKOWANE ZARZĄDZANIE DLA WSZYSTKICH SYSTEMÓW Hitachi Unified Storage 100 Midrange Hitachi Unified Storage VM Entry Level Enterprise Virtual Storage Platform Enterprise

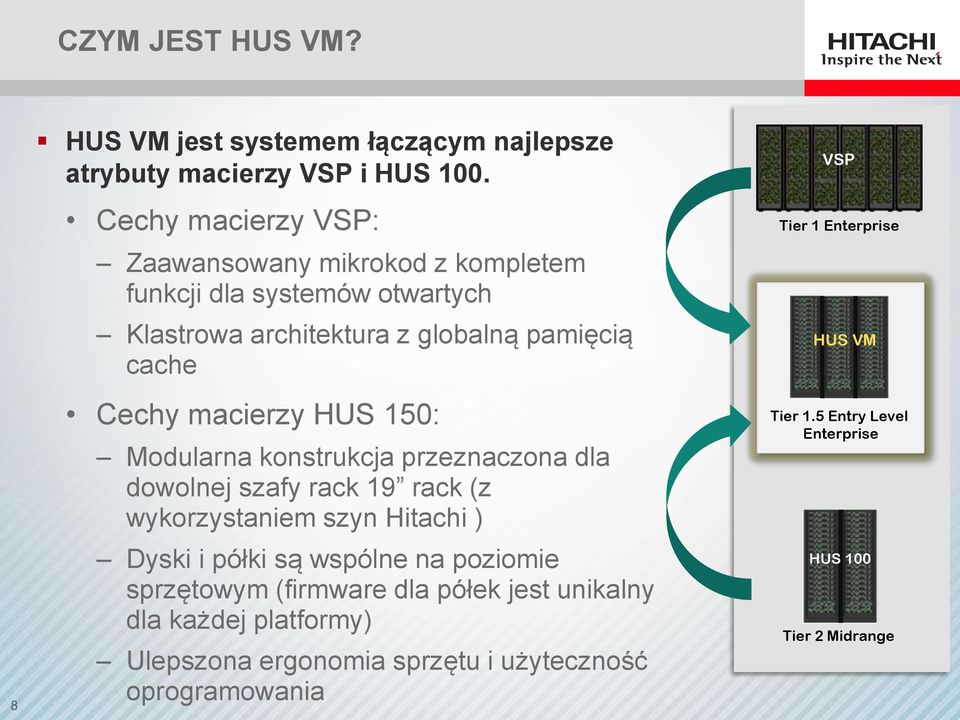

8 CZYM JEST HUS VM? HUS VM jest systemem łączącym najlepsze atrybuty macierzy VSP i HUS 100. Cechy macierzy VSP: Zaawansowany mikrokod z kompletem funkcji dla systemów otwartych Klastrowa architektura z globalną pamięcią cache Cechy macierzy HUS 150: Modularna konstrukcja przeznaczona dla dowolnej szafy rack 19 rack (z wykorzystaniem szyn Hitachi ) Dyski i półki są wspólne na poziomie sprzętowym (firmware dla półek jest unikalny dla każdej platformy) Ulepszona ergonomia sprzętu i użyteczność oprogramowania VSP Tier 1 Enterprise HUS VM Tier 1.5 Entry Level Enterprise HUS 100 Tier 2 Midrange

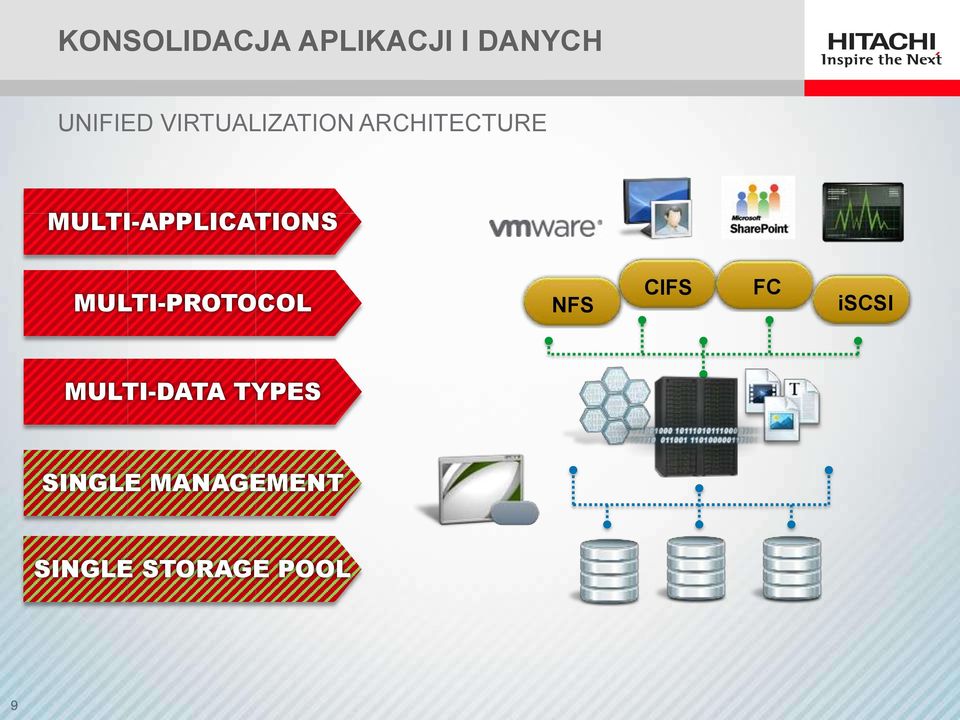

9 KONSOLIDACJA APLIKACJI I DANYCH UNIFIED VIRTUALIZATION ARCHITECTURE MULTI-APPLICATIONS MULTI-PROTOCOL NFS CIFS FC iscsi MULTI-DATA TYPES SINGLE MANAGEMENT SINGLE STORAGE POOL

10 POPRAWA JAKOŚCI USŁUG ZAPROJEKTOWANY DLA ELASTYCZNOŚCI I NAJWYŻSZEJ DOSTĘPNOŚCI 100% Gwarancji dostępu do danych 100% dostęności Zapewnienie nieprzerwanego dostępu do danych Automatyczna diagnostyka z funkcją call home Aktualizacje bez przerwy w pracy Hitachi HiTrack Monitor Service Online service and microcode updates Mirrored write cache Active active clustered file services Shared resource block controllers

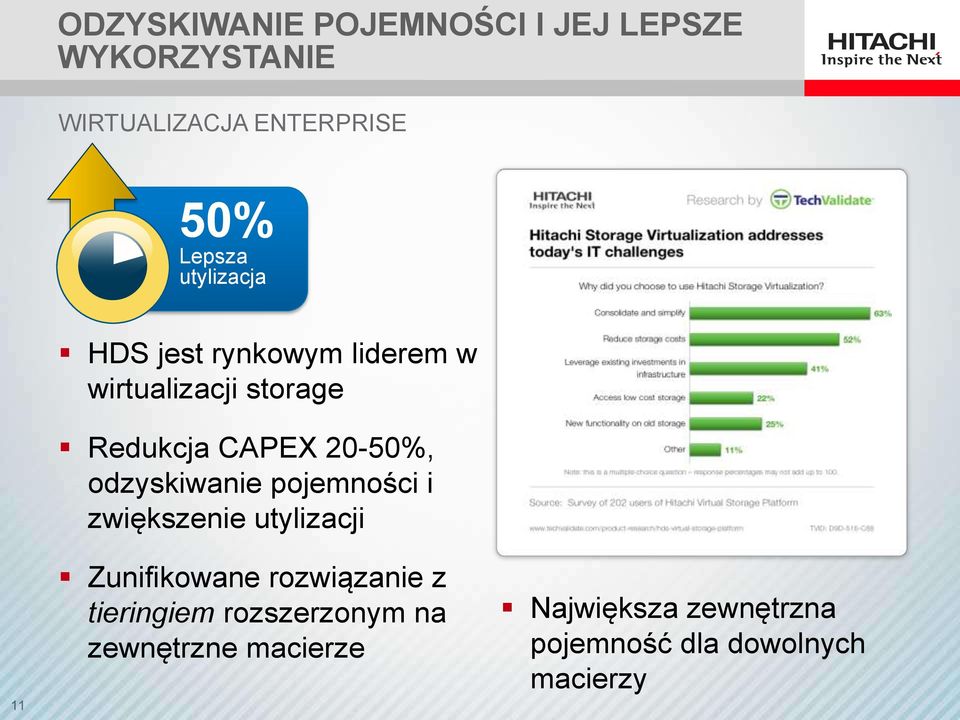

11 ODZYSKIWANIE POJEMNOŚCI I JEJ LEPSZE WYKORZYSTANIE WIRTUALIZACJA ENTERPRISE 50% Lepsza utylizacja HDS jest rynkowym liderem w wirtualizacji storage Redukcja CAPEX 20-50%, odzyskiwanie pojemności i zwiększenie utylizacji Zunifikowane rozwiązanie z tieringiem rozszerzonym na zewnętrzne macierze Największa zewnętrzna pojemność dla dowolnych macierzy

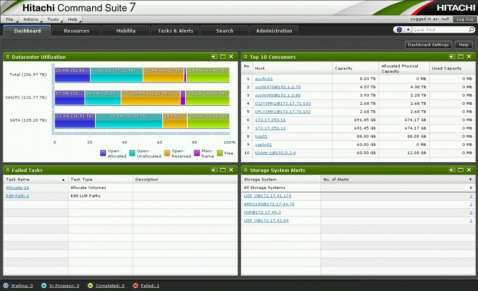

12 CENTRALNE ZARZĄDZANIE CAŁOŚCIĄ ZUNIFIKOWANE ZARZĄDZANIE 50% Mniej czasu na zarządzanie Centralne zarządzanie wszystkimi zwirtualizowanymi macierzami Redukcja OPEX 20-40% przez centralizację Uproszczone operacje wymagające 50% mniej kroków Zunifikowany widok dla danych blokowych, plikowych i obiektów

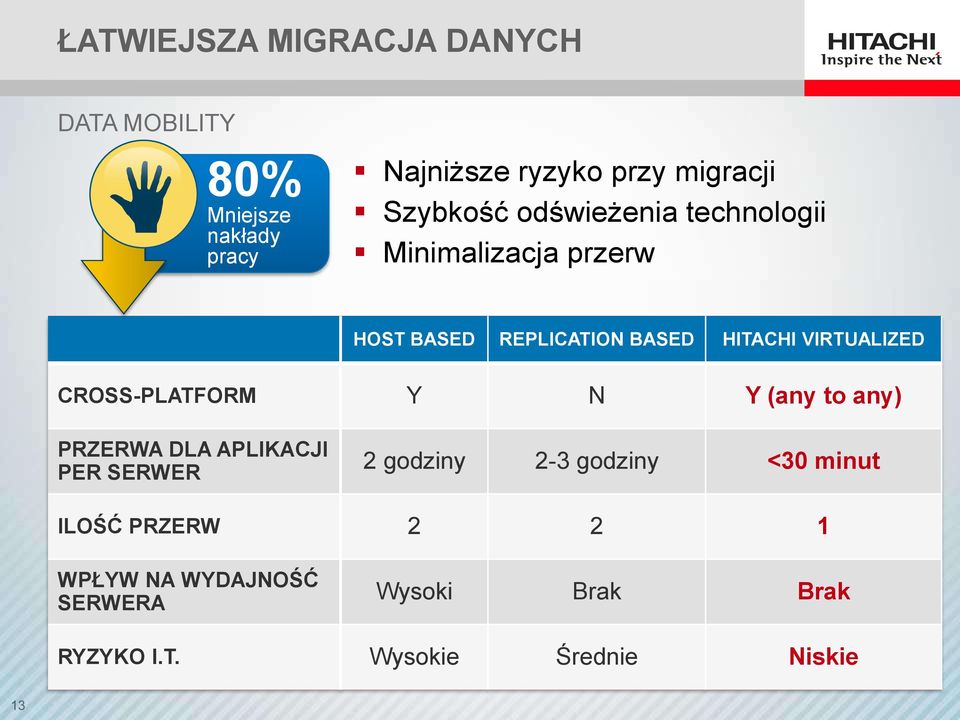

13 ŁATWIEJSZA MIGRACJA DANYCH DATA MOBILITY 80% Mniejsze nakłady pracy Najniższe ryzyko przy migracji Szybkość odświeżenia technologii Minimalizacja przerw HOST BASED REPLICATION BASED HITACHI VIRTUALIZED CROSS-PLATFORM Y N Y (any to any) PRZERWA DLA APLIKACJI PER SERWER 2 godziny 2-3 godziny <30 minut ILOŚĆ PRZERW WPŁYW NA WYDAJNOŚĆ SERWERA Wysoki Brak Brak RYZYKO I.T. Wysokie Średnie Niskie

14 ARCHITEKTURA

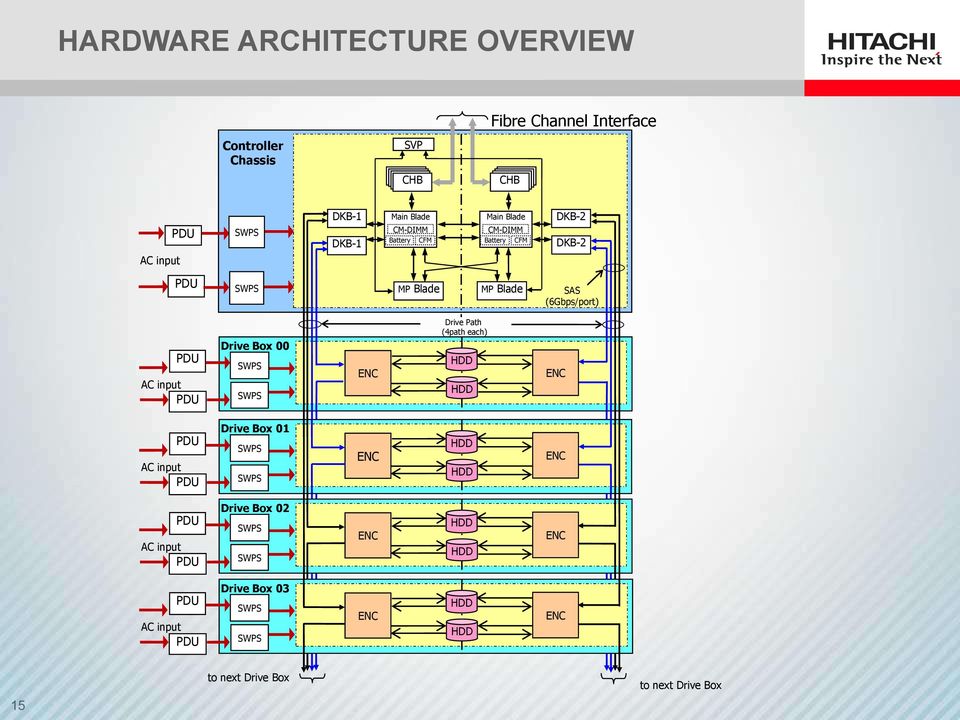

15 HARDWARE ARCHITECTURE OVERVIEW Fibre Channel Interface Controller Chassis SVP CHB CHB AC input PDU SWPS DKB-1 DKB-1 Main Blade CM-DIMM Battery CFM Main Blade CM-DIMM Battery CFM DKB-2 DKB-2 PDU SWPS MP Blade MP Blade SAS (6Gbps/port) PDU AC input PDU Drive Box 00 SWPS SWPS ENC Drive Path (4path each) HDD HDD ENC PDU AC input PDU Drive Box 01 SWPS SWPS ENC HDD HDD ENC PDU AC input PDU Drive Box 02 SWPS SWPS ENC HDD HDD ENC PDU AC input PDU Drive Box 03 SWPS SWPS ENC HDD HDD ENC to next Drive Box to next Drive Box

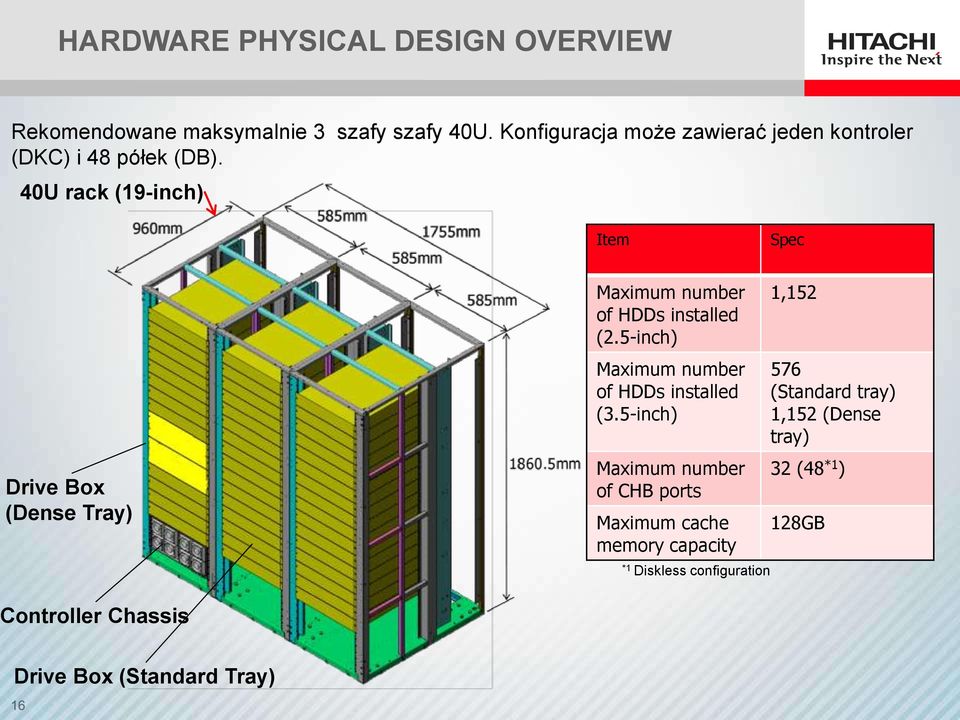

16 HARDWARE PHYSICAL DESIGN OVERVIEW Rekomendowane maksymalnie 3 szafy szafy 40U. Konfiguracja może zawierać jeden kontroler (DKC) i 48 półek (DB). 40U rack (19-inch) Item Spec Drive Box (Dense Tray) Maximum number of HDDs installed (2.5-inch) Maximum number of HDDs installed (3.5-inch) Maximum number of CHB ports Maximum cache memory capacity *1 Diskless configuration 1, (Standard tray) 1,152 (Dense tray) 32 (48 *1 ) 128GB ontroller Chassis Drive Box (Standard Tray)

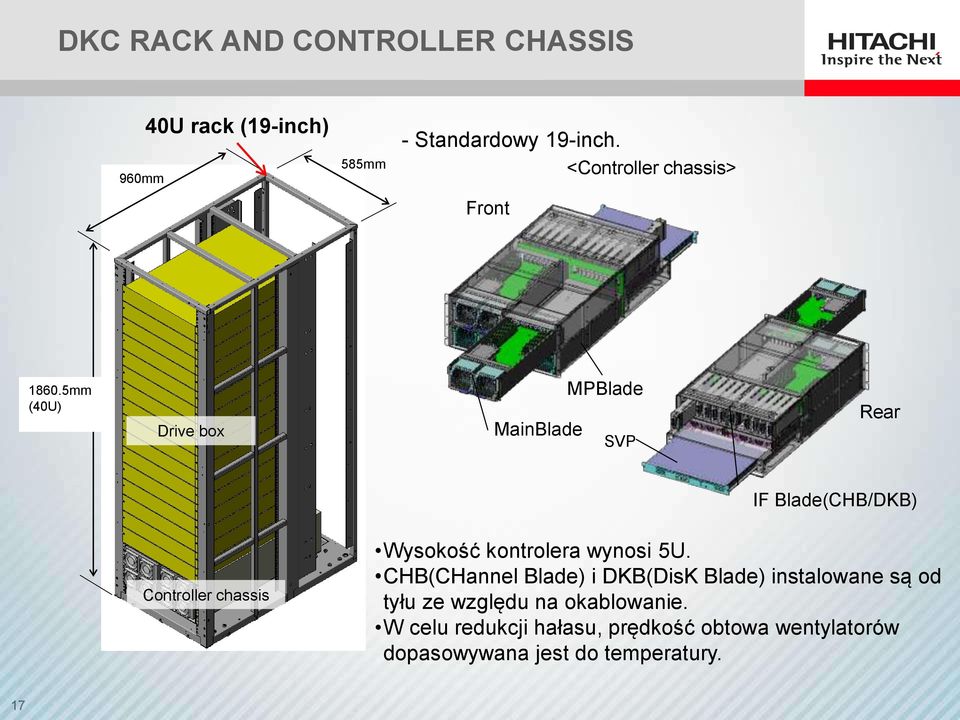

17 DKC RACK AND CONTROLLER CHASSIS 960mm 40U rack (19-inch) 585mm - Standardowy 19-inch. <Controller chassis> Front mm (40U) Drive box MainBlade MPBlade SVP Rear IF Blade(CHB/DKB) Controller chassis Wysokość kontrolera wynosi 5U. CHB(CHannel Blade) i DKB(DisK Blade) instalowane są od tyłu ze względu na okablowanie. W celu redukcji hałasu, prędkość obtowa wentylatorów dopasowywana jest do temperatury.

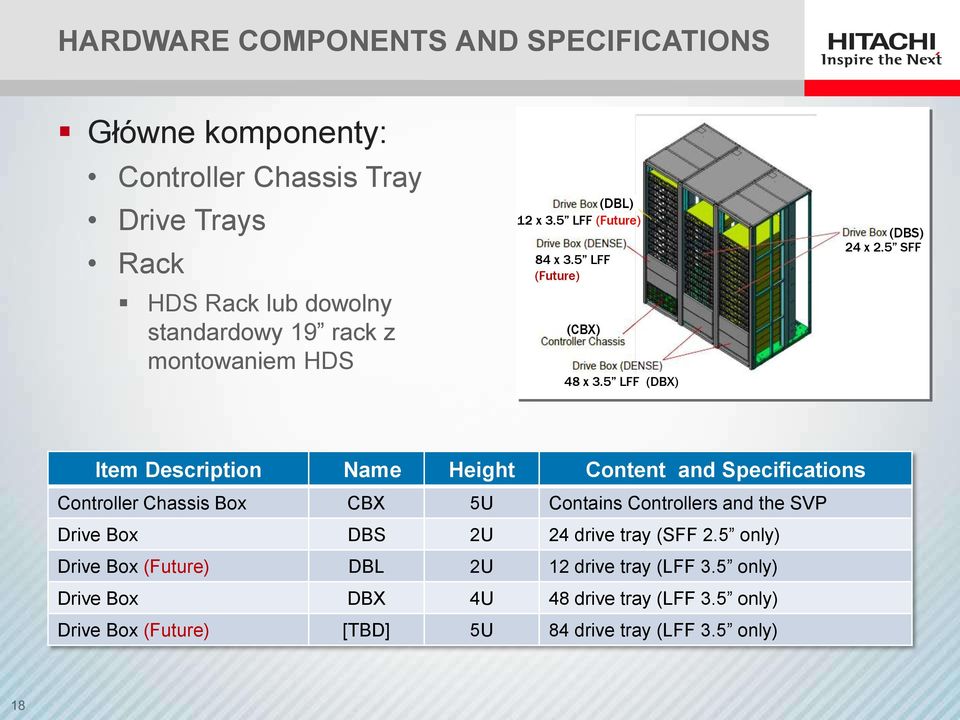

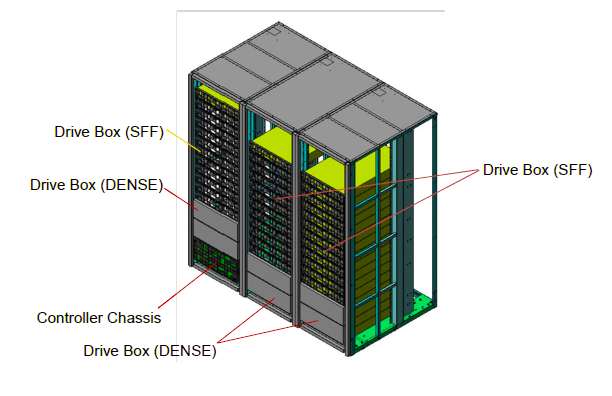

18 HARDWARE COMPONENTS AND SPECIFICATIONS Główne komponenty: Controller Chassis Tray Drive Trays Rack HDS Rack lub dowolny standardowy 19 rack z montowaniem HDS (DBL) 12 x 3.5 LFF (Future) 84 x 3.5 LFF (Future) (CBX) 48 x 3.5 LFF (DBX) (DBS) 24 x 2.5 SFF Item Description Name Height Content and Specifications Controller Chassis Box CBX 5U Contains Controllers and the SVP Drive Box DBS 2U 24 drive tray (SFF 2.5 only) Drive Box (Future) DBL 2U 12 drive tray (LFF 3.5 only) Drive Box DBX 4U 48 drive tray (LFF 3.5 only) Drive Box (Future) [TBD] 5U 84 drive tray (LFF 3.5 only)

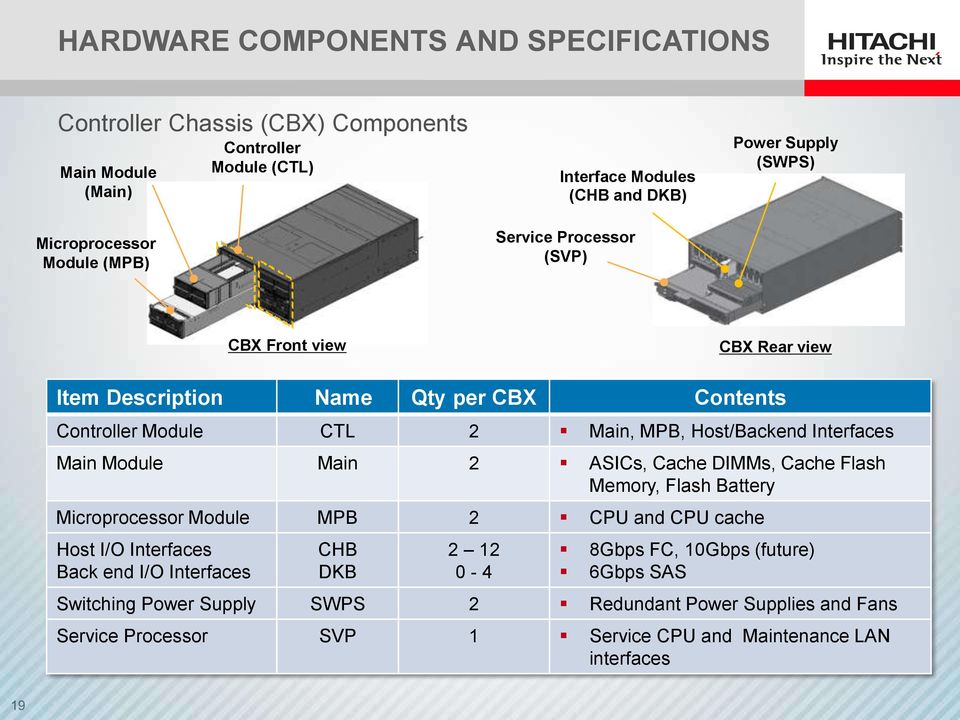

19 HARDWARE COMPONENTS AND SPECIFICATIONS Controller Chassis (CBX) Components Main Module (Main) Microprocessor Module (MPB) Controller Module (CTL) Interface Modules (CHB and DKB) Service Processor (SVP) Power Supply (SWPS) CBX Front view CBX Rear view Item Description Name Qty per CBX Contents Controller Module CTL 2 Main, MPB, Host/Backend Interfaces Main Module Main 2 ASICs, Cache DIMMs, Cache Flash Memory, Flash Battery Microprocessor Module MPB 2 CPU and CPU cache Host I/O Interfaces Back end I/O Interfaces CHB DKB Gbps FC, 10Gbps (future) 6Gbps SAS Switching Power Supply SWPS 2 Redundant Power Supplies and Fans Service Processor SVP 1 Service CPU and Maintenance LAN interfaces

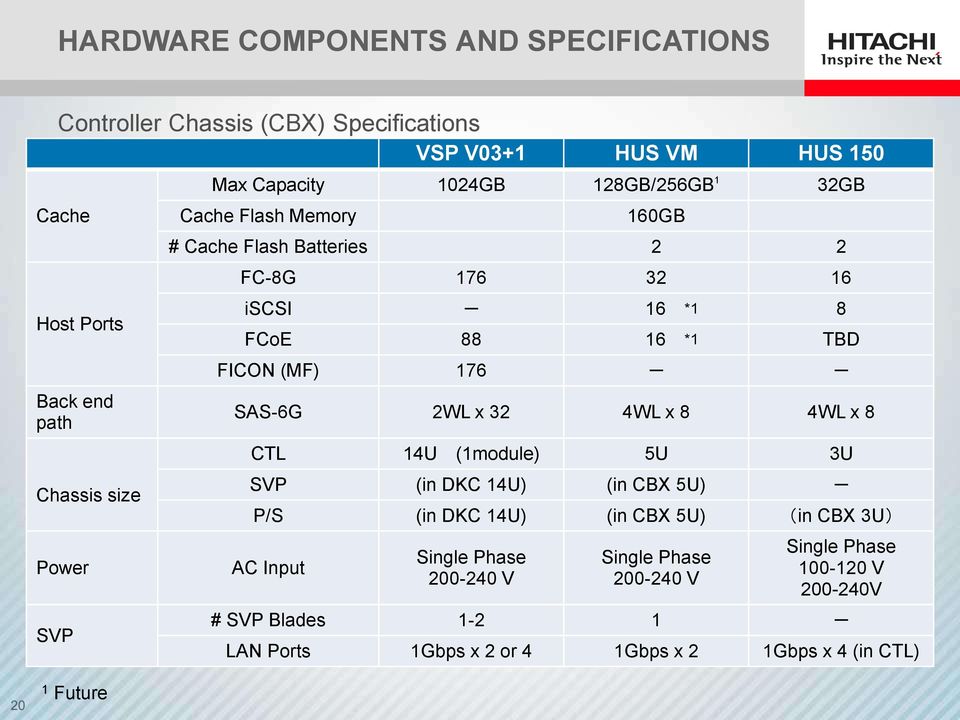

20 HARDWARE COMPONENTS AND SPECIFICATIONS Controller Chassis (CBX) Specifications VSP V03+1 HUS VM HUS 150 Cache Host Ports Back end path Chassis size Power SVP 1 Future Max Capacity 1024GB 128GB/256GB 1 32GB Cache Flash Memory 160GB # Cache Flash Batteries 2 2 FC-8G iscsi - 16 *1 8 FCoE *1 TBD FICON (MF) SAS-6G 2WL x 32 4WL x 8 4WL x 8 CTL 14U (1module) 5U 3U SVP (in DKC 14U) (in CBX 5U) - P/S (in DKC 14U) (in CBX 5U) (in CBX 3U) AC Input Single Phase V Single Phase V Single Phase V V # SVP Blades LAN Ports 1Gbps x 2 or 4 1Gbps x 2 1Gbps x 4 (in CTL)

21 HARDWARE COMPONENTS AND SPECIFICATIONS Drive Tray Specifications 2.5 SFF DBS and 3.5 LFF DBL 2U 2U DBS (2.5 SFF) DBL (3.5 LFF) (Future) Rear (same for DBS and DBL) Standard Tray Specs Min/Max Max Per (DBS / DBL) Per Tray Subsystem Number of / HDD / Number Front of / SSD Flash Device DBS (2.5 SFF) 6Gbps SAS / Dual Port 6Gbps SAS / Dual Port Interface DBL (3.5 LFF) 4WL x 2 4WL x 8 Size / Type Transfer Rate (Gb/sec) Speed/Flash Type Capacity 2.5 SAS 6 15,000 RPM 300GB 2.5 SAS 6 10,000 RPM 600GB, 900GB 3.5 SAS 6 7,200 RPM 3TB 2.5 Flash 6 MLC 200GB, 400GB 1 Minimum 4 drives when the tray is the first tray in the subsystem. Empty tray is supported for additional trays.

22 HARDWARE COMPONENTS AND SPECIFICATIONS Drive Tray Specifications 3.5 LFF DBX dense 3.5 Canister ENC x 4 Power Supply x 4 (SWPS) 4U Rear Front Dense Tray Specs (DBX) Min / Max Per Tray Max Per Subsystem Number of HDD *1 / Device 6Gbps SAS / Dual Port 6Gbps SAS / Dual Port DBX (3.5 LFF) Interface 4WL x 4 4WL x 8 Size / Type Transfer Rate (Gb/sec) Speed/Flash Type Capacity 3.5 SAS 6 7,200 RPM 3TB * 1 Minimum 4 drives when the tray is the first tray in the subsystem. Empty tray is supported for additional trays.

23 HARDWARE COMPONENTS AND SPECIFICATIONS Subsystem storage capacities and metrics Number of Drives Maximum Capacity Max Number of Volumes Max Volume Size RAID Levels RAID Group Configurations Maximum Number of Spare Drives Minimum 4 or 0 (diskless config) Maximum 1,152 SSD Flash Maximum 128 Internal (2.5 ) 2.2PB Internal (3.5 ) 3.38PB External Storage 64PB (16K LDEV x 4TB) Internal 16,384 External 16,384 Native LDEV 2.99TB DP-VOL 60TB (4TB replication) RAID-1, RAID-5, RAID-6 RAID-1 2D + 2D, 4D +4D RAID-5 3D +1P, 7D + 1P RAID-6 6D + 2P, 14D + 2P 64 (Global Spares)

24 OUTLINE OF DRIVE BOX CONNECTION Connection specifications of HUS VM disk blades drive boxes to DB-07 to DB-07 IN OUT IN OUT ENC03-1 ENC03-2 DB-03 to DB-06 to DB-06 IN OUT IN OUT ENC02-1 ENC02-2 DB-02 to DB-05 to DB-05 IN OUT IN OUT ENC01-1 ENC01-2 DB-01 to DB-04 to DB-04 IN OUT IN OUT ENC00-1 ENC00-2 DB-00 DKC Disk Blade D K B - 1 E 1 0 D K B - 1 F 1 0 D K B - 2 E 1 0 D K B - 2 F 1 0 Cluster 1 Cluster 2

25 DIMM(CM00) DIMM(CM10) DIMM(CM02) DIMM(CM12) DIMM(CM13) DIMM(CM03) DIMM(CM11) DIMM(CM01) Main Blade Block Diagram HSN PCI-Express3.0(x8) 1GB/s x 8path Main Function MAIN Board DDR3-1333MHz 1. Path and Memory type Path I/F:PCI-Express Memory:DDR3-SDRAM HMA 2. Additional DIMM ordering (CM00)(CM01)(CM02)(CM03) (CM10)(CM11)(CM12)(CM13) Micro Processor 3. Memory Backup Micro Processor: Control Cache Data Store/Restore Cache Flash Memory(SSD): Save the Cache Data Battery: Battery control Battery SSD Power supply to a MAIN board

26 Backup The battery for the data saving is installed on each Main Blade in HUS VM. When the power failure continues for more than 20 milliseconds, the storage system uses power from the batteries to backup the cache memory data and the storage system configuration data onto the Cache Flash Memory. HUS VM supports neither the UPS function for a minute nor the de-stage function. Consecutive discharges for two times are possible. (same as VSP)

27 MP BLADE OUTLINE Item VSP HUS VM Processor Intel Xeon (L5410) 2.33GHz, 4Core/Chip (32Core/Subsystem) Chipset MCH + ICH PCH Intel Xeon (E5-2450) 2.1GHz, 8Core/Chip (16Core/Subsystem) LM DDR2 : 2GBDIMM x2 / PK DDR3 : 4GBDIMM x2 / PK

28 HUS VM SOFTWARE PACKAGING

29 Functional Software Packages BOS** Analytics Package Mobility Package Remote Protection Local Protection HDP HDVM HDLM HTnM HCmD HTSM (VM2) HDT TrueCopy HUR ShadowImage COW* UVM HAPRO Virtual Partition Mgr. HRpM 20TB Base License 5 TB, 10 TB and 20 TB Capacity Upgrades 80 TB Ceiling Cap License to match the Total Usable Capacity of the system (Internal + External) All packages must be licensed for the same capacity as BOS. This applies to the initial purchase of a package as well as subsequent upgrades. * Tentative ** Partial List Refer to following slide

30 HUS VM HITACHI BASE OPERATING SYSTEM Description: Newly defined bundle of Command Suite and program products delivering baseline management tools for the HUS VM block storage. Content: Hitachi Device Manager Hitachi Dynamic Provisioning Hitachi Cache Residency Manager Hitachi Storage Navigator Hitachi Universal Volume Manager Hitachi Data Retention Utility Hitachi Dynamic Link Manager Advanced Hitachi Virtual Partition Manager (Up to 32 Partitions) Hitachi Virtual LUN software (aka Open Volume Management) Hitachi LUN Manager Hitachi Performance Monitor Hitachi Server Priority Manager Hitachi SNMP Agent Hitachi Java API Hitachi Volume Shredder

31 HUS VM ANALYTICS PACKAGE Description: Tool set to gather and report on storage performance enabling storage administrators to make informed storage management decisions Allows users to visualize data at operations and business Analytics levels Content: Hitachi Tuning Manager Hitachi Command Director

32 HUS VM MOBILITY PACKAGE Description: Product capabilities used to optimize the use of tiered storage whether at the volume or sub-lun level Content: Hitachi Dynamic Tiering Hitachi Tiered Storage Manager Hitachi Volume Migration Version 2 is included with HTSM and is used exclusively by HTSM. This is NOT the standalone Volume Migration tool used by GSS during migration services.

33 HUS VM LOCAL PROTECTION PACKAGE Description: Product suite used to both replicate full volumes as well as create snapshot copies of volumes internal to the HUS VM Preliminary content list: Hitachi ShadowImage Hitachi Copy-on-Write Snapshot Hitachi Replication Manager Hitachi Application Protector (HAPRO)

34 HUS VM REMOTE PROTECTION PACKAGE Description: Product suite used to replicate volumes between primary and secondary data centers to support the customer s RPO and RTO requirements. Preliminary content list: Hitachi TrueCopy Remote Replication Hitachi Universal Replicator Upon GA, HUS VM will not support 3-Data Center configurations VSP must be running V05 microcode to support remote replication (i.e. TrueCopy, HUR) to HUS VM; VSP V05 microcode is scheduled to be made GA in mid-november 2012.

35 ADDITIONAL OFFERINGS Hitachi Resource Partition Manager Provides increased storage consolidation and granular management access control for applications, storage and disparate users. Uses logical separation to segregate hosts, cache, ports and disk resources on the storage system, creating Resource Partitions To be sold with a frame license (not capacity-based)

36 BOS FOR HUS VM KEY FEATURE DESCRIPTIONS BLOCK MODULE SOFTWARE Hitachi Base Operating System for HUS VM Hitachi Command Suite (base only) Hitachi Universal Volume Manager Hitachi Storage Navigator Hitachi Dynamic Provisioning LUN manager, VLUN feature and LUSE support Performance monitor feature Volume shredder feature Hitachi Virtual Partition Manager Hitachi Server Priority Manager Hitachi Data Retention Utility Configuration file loader Audit log Hitachi Dynamic Link Manager Advanced VSS, SNMP agent, SMI-S provider Feature Description Device Manager, the Hitachi Command Suite base software, provisions individual Hitachi Unified Storage systems and provides both a web-accessible graphical management interface and a command-line interface to allow ease of storage management Virtualizes external storage Management software for low-level configuration of individual Hitachi Unified Storage systems provides both a web-accessible graphical management interface and a command-line interface to allow ease of storage management Thin provisioning software Provision LUNs (volumes to the host) Performance monitoring software allows you to see performance within the block module of the storage system Securely shred volumes Supports logical cache partitions Fine-tune performance for server and application requirements Make a volume read-only Load preconfigured systems Audit management activities Advanced SAN multipathing; includes Global Link Manager for centralized path management. Standards-based management protocols support

37 HUS VM INTERFACES The following interfaces can be used for managing HUS VM Hitachi Command Suite Storage Navigator 2 (Same as VSP operations) RAIDCOM CLI

38 PYTANIA?
