KARTA TYTUŁOWA SIERAKÓW, GMINA DOBCZYCE GMINA DOBCZYCE RYNEK 26, DOBCZYCE PROJEKT BUDOWLANY ELEKTRYCZNA

Transkrypt

1 KARTA TYTUŁOWA EGZEMPLARZ NR 1/5 ORYGINAŁY UZGODNIEŃ BRANŻOWYCH NAZWA OBIEKTU BUDOWLANEGO: BUDOWA OŚWIETLENIA ULICZNEGO NAPOWIE- TRZNEGO W CZĘŚCI PODWIESZONEGO NA ISTNIEJĄCYCH SŁUPACH SIECI NAPOWIETRZNEJ NN ZE STACJI TRANSFORMATOROWEJ NR 32904, W CZĘŚCI WYDZIELONEGO W MIEJSCOWOŚCI SIERAKÓW GMINA DOBCZYCE LOKALIZACJA, ADRES INWESTYCJI: SIERAKÓW, GMINA DOBCZYCE NR DZIAŁKI: DZIAŁKI NR 89/1, 90/6, 90/7, 91/3, 92/3, 93, 94/5, 94/7, 99/6, 99/5, 100/1, 100/2, 100/4, 101, 105/1, 106/2, 106/3, 13/2, 12/3 INWESTOR: GMINA DOBCZYCE ADRES INWESTORA: RYNEK 26, DOBCZYCE TYTUŁ OPRACOWANIA: PROJEKT BUDOWLANY BRANŻA/SPECJALNOŚĆ: ELEKTRYCZNA PROJEKTANT: MGR INŻ. WOJCIECH BANKOWICZ UPR. NR: MAP/0267/POOE/09 NUMER PROJEKTU: 4/07/RW/2013 DATA WYKONANIA:

2 Spis zawartości opracowania: 1.1. PROJEKT ZAGOSPODAROWANIA TERENU 1.2. Przedmiot inwestycji 1.3. Istniejący stan zagospodarowania terenu 1.4. Projektowane zagospodarowanie terenu 1.5. Zestawienie powierzchni i długości 1.6. Dane informacyjne dotyczące działki 1.7. Mapa orientacyjna dla zlokalizowania proj. sieci oświetlenia ulicznego 2. CZĘŚĆ OPISOWA Z DOKUMENTACJĄ PRAWNĄ 2.1. Uprawnienia budowlane 2.2. Oświadczenie projektanta 2.3. Wstęp 2.4. Podstawa i zakres opracowania 2.5. Stan projektowany 2.6. Ochrona przeciwprzepięciowa 2.7. Ochrona przed porażeniem 2.8. Uwagi końcowe 2.9. Zestawienie materiałów 3. OBLICZENIA TECHNICZNE 3.1. Dobór przewodów i zabezpieczeń 3.2. Obliczenie dopuszczalnego spadku napięcia 3.3. Sprawdzenie skuteczności ochrony przed porażeniem 3.4. Dobór słupów 4. WYTYCZNE DO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA 5. CZĘŚĆ RYSUNKOWA 5.1. Projekt zagospodarowania terenu... rys. nr E/ Schemat ideowy zasilania... rys. nr E/ Widok elewacji skrzyni SON... rys. nr E/ Przekrój poprzeczny przez drogę...rys. nr E/4 6. SPIS ZAŁĄCZNIKÓW 6.1. Warunki przyłączenia... zał. nr Uzgodnienie ZUDP (protokół plus plansza)... zał. nr Uzgodnienie oświetlenia w pasie drogi gminnej... zał. nr Warunki przebudowy... zał. nr 4 strona 2

3 1.1. PROJEKT ZAGOSPODAROWANIA TERENU 1.2. Przedmiot inwestycji Przedmiotem inwestycji jest budowa oświetlenia ulicznego w m. Sieraków. Inwestycja obejmuje swoim zakresem budowę oświetlenia ulicznego na obwodzie nn ze stacji transformatorowej nr 32904, na podstawie warunków przyłączenia wystawionych przez Tauron Dystrybucja OKR RD. Podgórze. Inwestycja obejmuje swoim zakresem budowę oświetlenia ulicznego napowietrznego w części podwieszonego na istniejącej sieci napowietrznej nn TAURON Dystrybucja S.A., a w części wydzielonego jako odrębny obwód oświetlenia ulicznego Istniejący stan zagospodarowania terenu Obecnie wzdłuż drogi w m. Sieraków znajduje się sieć napowietrzna niskiego napięcia stanowiąca obwód nn z stacji transformatorowej nr Istniejąca sieć nn jest wykonana jako goła przewodem typu Al. 35 i została zbudowana na słupach drewnianych. Z uwagi na fakt, że TAURON Dystrybucja wyraża zgodę na podwieszenie na istniejącej sieci nn oświetlenia ulicznego oraz zabudowę opraw oświetleniowych, w/w słupy zostaną wykorzystane dla podwieszenia projektowanego oświetlenia ulicznego Projektowane zagospodarowanie terenu Projektuje się budowę oświetlenia ulicznego napowietrznego przewodem AsXSn 4x25mm 2 o długości 12 przęseł, trasa 580m (długość przewodu 615m). Projektowane oświetlenie uliczne będzie w części (na długości 5 przęseł) podwieszone na istniejącej sieci rozdzielczooświetleniowej TAURON DYSTRYBUCJA S.A., w pozostałej części będzie wydzielone. Zasilanie projektowanego oświetlenia ulicznego należy wykonać z projektowanej szafy SON 1-fazowej zamontowanej na istniejącym słupie nr 9 sieci nn (zobacz rys. E/1, E/2). Skrzynię SON należy zasilić z istniejącej sieci napowietrznej nn przewodem AsXSn 2x25 mm 2. Przewód należy prowadzić po słupie na odpowiednich uchwytach UMR(ż) 50/200 prod. Bezpol (lub równoważnych) w rurze karbowanej Φ50mm odpornej na promieniowanie ultrafioletowe. Zabudowę skrzyni SON oraz powiązanie z istniejącą siecią napowietrzną TAURON Dystrybucja S.A. należy wykonać zgodnie z obowiązującą standaryzacją w TAURON Dystrybucja S.A. Oddz. w Krakowie. Budowę projektowanego oświetlenia ulicznego należy wykonać w ramach projektowanej mocy przyłączeniowej zgodnie z strona 3

4 warunkami, która wynosi 2kW. Zabezpieczenia przelicznikowe w szafie SON wykonać zgodnie ze schematem (zobacz rys. E/2). Wymiana stanowisk nr 4 i nr 5 w istniejącym miejscu na nowe (w związku z przekroczeniem drogi) będą realizowane na podstawie warunków przebudowy wystawionych przez TAURON DYSTRUBUCJA. OKR RD-3 Podgórze. Realizacja po zawarciu porozumienia w RD Podgórze. Oświetlenie uliczne projektuje się wykonać poprzez połączenie opraw z 2 obwodami zalicznikowymi w taki sposób żeby po zaprogramowaniu zegara sterującego CPA 4.0 (posiada 2 niezależne wyjścia sterujące oświetleniem) istniała możliwość wyłączenia części opraw oświetleniowych każdego dnia po godz (np. co druga oprawa zasilona z jednej żyły przewodu AsXSn 4x25mm 2 ). Wykonawca na etapie budowy oświetlenia ustali z Inwestorem, które oprawy będą wyłączane po godz Lokalizację projektowanych stanowisk słupowych oraz opraw oświetleniowych przedstawiono w części rysunkowej niniejszego projektu na projekcie zagospodarowania terenu (rys. E/1, E/2). Szczegóły dotyczące wyposażenia słupów przedstawiono w tabeli wyposażenia słupów Zestawienie powierzchni i długości Zestawienie długości dla projektowanego oświetlenia ulicznego: AsXSn 4x25mm 2 o długości trasy 246m/261m podwieszenie przewodu na istniejącej sieci napowietrznej TAURON DYSTRYBUCJA S.A. AsXSn 4x25mm 2 o długości trasy 334m/355m budowa wydzielonego oświetlenia ulicznego na nowych stanowiskach słupowych Dane informacyjne dotyczące działki 1. Zgodnie z Rozporządzeniem Rady Ministrów z dnia r. projektowana inwestycja nie jest zaliczana do inwestycji mogących znacząco oddziaływać na środowisko oraz nie kwalifikuje się do inwestycji, dla których może być wymagane sporządzenie raportu o oddziaływaniu na środowisko. 2. Zgodnie z Rozporządzeniem MSWiA z dn przedmiotowa inwestycja jest zaliczana do 1 kategorii geotechnicznej i nie wymaga sporządzenia ekspertyzy geologiczno inżynierskiej. strona 4

5 3. Przedmiotowe działki nie są objęte ochroną konserwatorską i nie występują na nich obiekty wpisane w rejestr zabytków oraz nie znajdują się w granicach terenu górniczego. 4. Zagrożenie dla środowiska - roślinność - przebieg trasy sieci oświetlenia ulicznego nie wpływa na istniejącą roślinność wysoką, nie zachodzi konieczność wycinki drzew i krzewów. 5. Ochrona Środowiska - charakter inwestycji nie wpływa w żaden sposób na pogorszenie stanu środowiska naturalnego. 6. Ochrona Środowiska - lokalizacja inwestycji nie jest położona w obszarze NATURA 2000 i nie wpływa w żaden sposób na środowisko naturalne. 7. Ochrona interesów osób trzecich Budowa oświetlenia ulicznego nie naruszy uzasadnionych interesów osób trzecich zgodnie z art. 5 ust. 2. Prawo Budowlane. 8. Cała ziemia z wykopów powinna zostać użyta ponownie do zasypania rowów, bądź wywieziona z terenu. Teren należy doprowadzić do stanu pierwotnego. strona 5

6 1.7. Mapa orientacyjna dla zlokalizowania proj. sieci oświetlenia ulicznego Współrzędne do nawigacji GPS: N: E: mgr inż. Wojciech Bankowicz strona 6

7 2. CZĘŚĆ OPISOWA Z DOKUMENTACJĄ PRAWNĄ 2.1. Uprawnienia budowlane strona 7

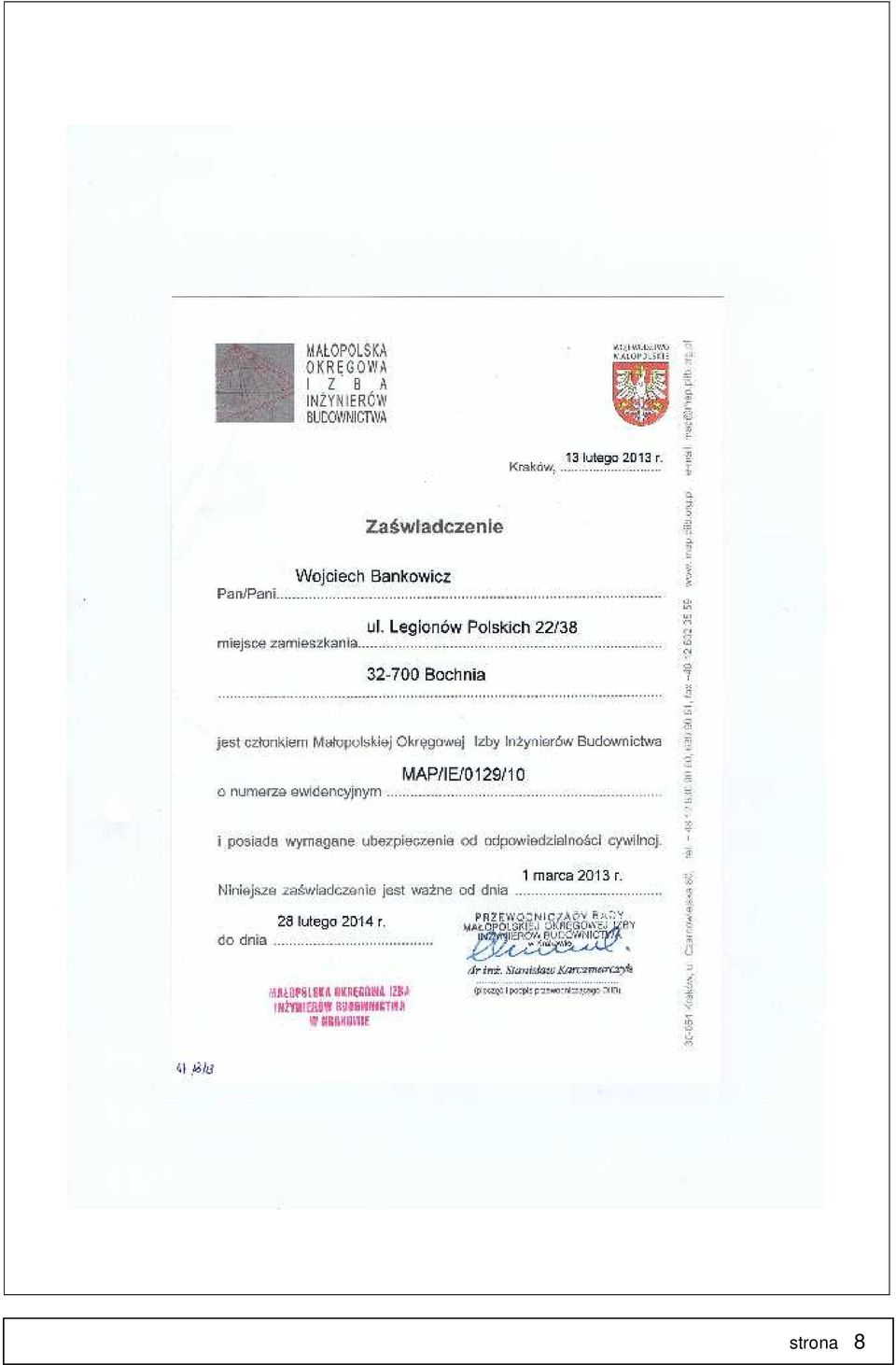

8 strona 8

9 2.2. Oświadczenie projektanta OŚWIADCZENIE Numer uprawnień budowlanych: Nr. Rej. Małopolskiej Okręgowej Izby Inżynierów Budownictwa: MAP/0267/POOE/09 MAP/IE/0129/10 O Ś W I A D C Z E N I E Stosownie do art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane Dz. U. z 2003 r. Nr.207 poz. 2016, z późniejszymi zmianami, Ja niżej podpisany mgr inż. Wojciech Bankowicz zamieszkały ul. Legionów Polskich 22/38, Bochnia O Ś W I A D C Z A M iż projekt budowlany: Budowa oświetlenia ulicznego napowietrznej w części podwieszonego na istniejących słupach sieci napowietrznej nn z stacji transformatorowej nr 32904, w części wydzielonego w miejscowości Sieraków sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy zgodnie z art.233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość złożonego oświadczenia.... mgr inż. Wojciech Bankowicz strona 9

10 2.3. Wstęp Przedmiotem inwestycji jest budowa oświetlenia ulicznego w m. Sieraków. Inwestycja obejmuje swoim zakresem budowę oświetlenia ulicznego na obwodzie nn ze stacji transformatorowej nr na podstawie warunków przyłączenia wystawionych przez Tauron Dystrybucja OKR RD. Podgórze. Inwestycja obejmuje swoim zakresem budowę oświetlenia ulicznego napowietrznego w części podwieszonego na istniejącej sieci napowietrznej nn TAURON Dystrybucja S.A., a w części wydzielonego jako odrębny obwód oświetlenia ulicznego Podstawa i zakres opracowania Podstawę opracowania projektu stanowią: - umowa z Inwestorem - warunki przyłączenia - warunki przebudowy - wizja lokalna w terenie - aktualne normy, przepisy, katalogi i standaryzacje obowiązujące w Tauron Dystrybucja S.A. Oddział w Krakowie Projekt obejmuje swoim zakresem: - budowę oświetlenia ulicznego - ochronę przeciwporażeniową 2.5. Stan projektowany Projektuje się budowę oświetlenia ulicznego napowietrznego przewodem AsXSn 4x25mm2 o długości 12 przęseł, trasa 580m (długość przewodu 615m). Projektowane oświetlenie uliczne będzie w części (na długości 5 przęseł) podwieszone na istniejącej sieci rozdzielczo-oświetleniowej TAURON DYSTRYBUCJA S.A., w pozostałej części będzie wydzielone. Zasilanie projektowanego oświetlenia ulicznego należy wykonać z projektowanej szafy SON 1-fazowej zamontowanej na istniejącym słupie nr 9 sieci nn (zobacz rys. E/1, E/2). Skrzynię SON należy zasilić z istniejącej sieci napowietrznej nn przewodem AsXSn 2x25 mm2. Przewód należy prowadzić po słupie na odpowiednich uchwytach UMR(ż) 50/200 prod. Bezpol (lub równoważnych) w rurze karbowanej Φ50mm odpornej na promieniowanie ultrafioletowe. Zabudowę skrzyni SON oraz powiązanie z istniejącą siecią napowietrzną TAURON Dystrybucja S.A. należy wykonać zgodnie z obowiązującą standaryzacją w TAURON Dystrybucja S.A. Oddz. w Krakowie. Budowę projektowanego oświetlenia strona 10

11 ulicznego należy wykonać w ramach projektowanej mocy przyłączeniowej zgodnie z warunkami, która wynosi 2kW. Zabezpieczenia przelicznikowe w szafie SON wykonać zgodnie ze schematem (zobacz rys. E/2). Wymiana stanowisk nr 4 i nr 5 w istniejącym miejscu na nowe (w związku z przekroczeniem drogi) będzie realizowana na podstawie warunków przebudowy wystawionych przez TAURON DYSTRUBUCJA. OKR RD-3 Podgórze. Realizacja po zawarciu porozumienia w RD Podgórze. Na słupie nr 5 w związku z skrzyżowaniem istniejącej sieci z drogą gminną należy wykonać obostrzenie na istniejących przewodach sieci nn. Oświetlenie uliczne projektuje się wykonać poprzez połączenie opraw z 2 obwodami zalicznikowymi w taki sposób żeby po zaprogramowaniu zegara sterującego CPA 4.0 (posiada 2 niezależne wyjścia sterujące oświetleniem) istniała możliwość wyłączenia części opraw oświetleniowych każdego dnia po godz. 22:00 (np. co druga oprawa zasilona z jednej żyły z przewodu AsXSn 4x25mm2). Wykonawca na etapie budowy oświetlenia ustali z Inwestorem, które oprawy będą wyłączane po godz. 22:00. Lokalizację projektowanych stanowisk słupowych oraz opraw oświetleniowych przedstawiono w części rysunkowej niniejszego projektu na projekcie zagospodarowania terenu (rys. E/1, E/2). Szczegóły dotyczące wyposażenia słupów przedstawiono w tabeli wyposażenia słupów Ochrona przeciwprzepięciowa Na słupach nr 4, 9, 16 ( z st. transf. nr 32904) projektuje się zabudowę ograniczników przepięć prod. ENSTO typu: SE BZ-5. Na słupach zabudować uziemienie. Rezystancja uziemienia nie powinna przekraczać wartości 10Ω. Projektuje się uziom typu P2, przy zastosowaniu płaskownika ocynkowanego o wym. 30x4mm oraz prętów dł. 3m i średnicy Φ20mm. Po wykonaniu uziemienia jego wartość należy sprawdzić pomiarami. W przypadku braku wymaganej wartości uziemienia, należy zastosować odpowiednią ilość uziomów prętowych, aż do uzyskania właściwej wartości Ochrona przed porażeniem Jako system ochrony przed porażeniem przyjęto szybkie wyłączenie w układzie sieci TN-C. Zgodnie z obowiązującymi przepisami dopuszczalny czas wyłączenia nie może przekroczyć 5 sekund. Szybkie wyłączenie przy powyższym założeniu będzie realizowane przy pomocy bezpieczników mocy zainstalowanych w stacji transformatorowej. Warunkiem szybkiego wyłączenia jest spełnienie nierówności określonej przez wzór: Zs Ja=U 0 gdzie: strona 11

12 Zs impedancja pętli zwarcia Ja = k Jb - wartość prądu zapewniająca szybkie wyłączenie U 0 napięcie między przewodem skrajnym, a ziemią. Po wykonaniu sieci oświetleniowej nn należy wykonać niezbędne pomiary celem sprawdzenia skuteczności ochrony przed porażeniem Uwagi końcowe Przed oddaniem projektowanej sieci oświetlenia ulicznego do użytkowania należy wykonać pomiar badania izolacji, oporności uziemienia ochronnego oraz skuteczności ochrony przeciwporażeniowej. Z czynności tych należy wystawić protokół podpisany przez osoby posiadające uprawnienia do wykonania tego typu prac (E+D). Prace wykonać zgodnie z PN-76/E-05125, N SEP-E-004, N SEP-E-003, PNE-IEC 60364, standaryzacją TAURON DYSTRYBUCJA S.A. i przy zachowaniu przepisów BHP. Projekt opracowano w oparciu o katalog firmy ENSTO, Album linii napowietrznych niskiego napięcia z przewodami izolowanymi Al mm 2 PP-U Elprojekt (tom I oraz tom II), Słupy oświetleniowe. Żerdzie wirowane typu EOP - Autor opracowania Przedsiębiorstwo Projektowo Usługowe ELprojekt Spółka z o.o Poznań ul. Wołowska 92a. Dla projektowanego odcinka przyjęto drugą strefę wiatrową WII i drugą strefę obciążeń sadzią S-II, max zwis 1,5m, naprężenie 42,5 MPa. Montaż oświetlenia należy wykonać wg technologii określonej w w/w albumach i katalogu ENSTO. Wykonawca zobowiązany jest do wcześniejszego powiadomienia właścicieli działek o wejściu na ich teren oraz zamiarze prowadzenia robót elektroenergetycznych. Przy pracach w pobliżu czynnych urządzeń elektroenergetycznych należy zapewnić odpowiedni nadzór ze strony Tauron Dystrybucja S.A. Oddział w Krakowie. Przebudowa istniejących słupów nr 4 i 5 (wymiana w istniejącym miejscu na nowe ze względu na zmianę ich funkcji) będzie realizowana na podstawie warunków przebudowy oraz porozumienia, które należy zawrzeć w Tauron Dystrybucja S.A. RD Podgórze (ul. Niwy 12 w Krakowie) Zestawienie materiałów 1.) Przewód AsXSn 4x25mm m 2.) Przewód AsXSn 2x25mm 2 10 m 3.) Skrzynia SON w wykonaniu PRE EDWARD BIEL 1kpl 4.) Złączki Galmar głowice, groty, uchwyty krzyżowe wg zapotrzeb. Pozostałe materiały zastosować zgodnie z tabelami wyposażenia słupów. strona 12

13 Tabela wyposażenia słupów dla oświetlenia A3 EXCEL strona 13

14 3. OBLICZENIA TECHNICZNE Zasilanie proj. oświetlenia ulicznego z stacji transformatorowej nr kVA, TN-C 3.1. Dobór przewodów i zabezpieczeń Zgodnie z warunkami przyłączenia przydział mocy dla ośw. drogowego wynosi 2 kw. Moc projektowanego oświetlenia: oprawa Popr = 100W = 0,1 [kw] Jopr= obwód * 0,9 Po1 = 6 * 100W = 0,6 [kw] = 0,48 [A] ; Jr = 1,5 * Jopr = 0,72[A] Po2 = 2 * 100W + 4 * 70W = 0,48 [kw] Jo1= Jo2= * 0, *0,9 = 2,9 [A] ; Jr1 = 1,5 * Jo1 = 4,35[A] = 2,3 [A] ; Jr2 = 1,5 * Jo2 = 3,5[A] Dla linii oświetlenia drogowego zaprojektowano, przewód AsXSn 4x25mm 2 (Un=750 [V]; Idd=112A; Jo1,2<Idd). Zabezpieczenie przedlicznikowe przyjmuje się S311C20A. Zabezpieczenia obwodów w tablicy oświetleniowej SOn przyjąć S311C16A. Zabezpieczenie oprawy Biwtz 6A Obliczenie dopuszczalnego spadku napięcia Obw 1. proj. linia ośw łączna dł. 355 m Obw 2. proj. linia ośw łączna dł. 261 m Spadek napięcia na projektowanej linii nn oświetlenia drogowego l2 + l ln) 2 K x P ( l1 + U 2 % = 10 2 γ S U 2 *1,1* 0,6 * * 25* U 01 % = * 10 = 1,0 [%] 2 2 *1,1* 0,5* * 25* U 02 % = * 10 = 0,6 [%] 2 dop: U % = 10% Spadek napięcia mieści się w dopuszczalnej normie 5 strona 14

15 3.3. Sprawdzenie skuteczności ochrony przed porażeniem Zakłada się zwarcie w ostatniej oprawie proj. obwodu: Proj. obw 1. linia ośw. ulicznego Lp, st. Trafo Przekrój L[m] Ro Xo Jb[A] k Jwb[A] U[V] Zs Zs Jw[A] 100 kva 6 3, ,08 0, ,38 tr- 1 YAKXs ,2 0,08 6 3, ,02 0, ,38 1-SON Al ,8 0,3 6 3, ,70 0,80 229,66 SON-9 AsXSn ,1 0,24 6 3, ,02 0,82 224, AsXSn ,1 0,24 6 3, ,11 0,92 198, AsXSn ,1 0,24 6 3, ,12 1,04 176, AsXSn ,1 0,24 6 3, ,09 1,14 161, AsXSn ,1 0,24 6 3, ,10 1,24 148, AsXSn ,1 0,24 6 3, ,11 1,35 135, AsXSn ,1 0,24 6 3, ,11 1,46 125, AsXSn ,1 0,24 6 3, ,14 1,60 115,04 Proj. obw 2. linia ośw. ulicznego Lp, st. Trafo Przekrój L[m] Ro Xo Jb[A] k Jwb[A] U[V] Zs Zs Jw[A] 100 kva 6 3, ,08 0, ,38 tr- 1 YAKXs ,2 0,08 6 3, ,02 0, ,38 1-SON Al ,8 0,3 6 3, ,70 0,80 229,66 SON-9 AsXSn ,1 0,24 6 3, ,02 0,82 224, AsXSn ,1 0,24 6 3, ,10 0,92 200, AsXSn ,1 0,24 6 3, ,12 1,03 178, AsXSn ,1 0,24 6 3, ,12 1,15 160, AsXSn ,1 0,24 6 3, ,12 1,27 145, AsXSn ,1 0,24 6 3, ,13 1,39 131,99 Iwb [A]- prąd wyłączenia Iw [A] prąd zwarciowy Iwb<Iw Skuteczność ochrony p. porażeniowej będzie zachowana. Po wybudowaniu proj. obwodów oświetlenia ulicznego - skuteczność ochrony należy sprawdzić pomiarami, z czego należy sporządzić stosowny protokół. strona 15

16 3.4. Dobór słupów Słup krańcowy nr 16 Zał. naprężenie: 40MPa, zał. zwis:2,5m P = P + UW 2 U P 2 Z PU = N P + N R = 400 dan PZ = PS + PO + N R = 77 dan 2 2 PUW = PU + PZ = 407 dan Stanowiska nr 16 projektuje się wyposażyć w słupy o sile użytkowej równej 600daN typu 10,5/6-E. strona 16

17 4. WYTYCZNE DO PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA ZADANIA: Budowa oświetlenia ulicznego napowietrznego w części podwieszonego na istniejących słupach sieci napowietrznej nn ze stacji transformatorowej nr 32904, w części wydzielonego w miejscowości Sieraków DANE OGÓLNE Adres inwestycji: Sieraków działki nr 89/1, 90/6, 90/7, 91/3, 92/3, 93, 94/5, 94/7, 99/6, 99/5, 100/1, 100/2, 100/4, 101, 105/1, 106/2, 106/3, 13/2, 12/3 Inwestor: Gmina Dobczyce Rynek 26, Dobczyce Autor opracowania: mgr inż. Wojciech Bankowicz upr. nr MAP/0267/POOE/09 Spis zawartości: 1. Zakres robót dla całego zamierzenia. 2. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 3. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. 4. Informacje o sposobie prowadzenia instruktażu u pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 5. Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia. strona 17

18 CZĘŚĆ OPISOWA 1) Zakres robót dla całego zamierzenia. Przedmiotem zamierzenia inwestycyjnego jest budowa oświetlenia ulicznego przewodem AsXSn 4x25 W zakres robót dla inwestycji wchodzi: zabudowa 7 stanowisk słupowych wymiana 2 stanowisk słupowych z uwagi na zmianę ich funkcji rozciągnięcie po słupach przewodu izolowanego typu AsXSn 4x25mm 2 zabudowa opraw oświetlenia ulicznego zabudowa uziemienia ochronnego 2) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. - czynne instalacje i urządzenia elektryczne - upadek z wysokości 3) Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. - praca na wysokości przy mocowaniu uchwytów i rozciąganiu przewodu po słupach - praca przy zabudowie nowych stanowisk słupowych - praca w pobliżu urządzeń będących pod napięciem ( istn. sieć napowietrzna) - praca w pobliżu koparki - wykonywanie prac z udziałem elektronarzędzi: niebezpieczeństwo związane z porażeniem prądem elektrycznym - praca dźwigu przy stawianiu słupów 4) Informacje o sposobie prowadzenia instruktażu u pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed rozpoczęciem robót kierownik robót powinien zrobić ogólne szkolenie pracownikom, którego odbycie pracownicy powinni potwierdzić stosownym podpisem. Podczas tego szkolenia należy zwrócić pracownikom szczególną uwagę o zagrożeniach np. przy pracach na wysokości, o zagrożeniu porażeniem prądem elektrycznym. Oprócz tego informacje o występujących zagrożeniach należy przekazywać pracownikom każdego dnia przed rozpoczęciem pracy. strona 18

19 Ponadto przy wykonywaniu prac z użyciem elektronarzędzi wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U. nr 47 poz. 401 rozdział 7 Maszyny i inne urządzenia techniczne. Przy wykonywaniu prac elektroenergetycznych wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu Ministra Gospodarki z dn. 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych. Dz.U nr 80 poz Przy wykonywaniu prac na wysokości wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu Ministra Gospodarki z dn. 17 września 1999r w sprawie bezpieczeństwa i higieny pracy przy pracach na wysokości. 5) Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia. Pracownicy wykonujący prace zagrażające porażeniem prądem elektrycznym muszą być poinformowani o występującym zagrożeniu a technologia prac dostosowana do istniejącego zagrożenia. Pracownicy wykonujący prace montażowe i instalacyjne powinni być przeszkoleni i posiadać odpowiednie uprawnienia energetyczne oraz wykonywać prace zgodnie z obowiązującymi przepisami i instrukcjami oraz zgodnie z rozporządzeniem Ministra Gospodarki z r.w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz.U.nr 80, poz.912) Pracownicy powinni posiadać pozytywne wyniki aktualnych badań lekarskich dopuszczających ich do wykonywania prac a pracownicy wykonujący prace na wysokościach powinni mieć dodatkowo uprawnienia do pracy na wysokości. Pomiary elektryczne powinny wykonywać dwie osoby, w tym co najmniej jedna z uprawnieniami do wykonywania pomiarów. Dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne do potrzeb sprzęt, narzędzia oraz środki ochrony indywidualnej. Do wykonywania prac za pomocą narzędzi i urządzeń, w szczególności urządzeń o napędzie mechanicznym powinni być upoważnieni tylko pracownicy odpowiednio przeszkoleni.. mgr inż. Wojciech Bankowicz strona 19

20 5. CZĘŚĆ RYSUNKOWA 5.1. Projekt zagospodarowania terenu rys. nr E/ Schemat ideowy zasilania rys. nr E/ Widok elewacji skrzyni SON rys. nr E/ Przekrój poprzeczny przez drogę rys. nr E/4 strona 20

21 6. SPIS ZAŁĄCZNIKÓW 6.1. Warunki przyłączenia zał. nr Uzgodnienie ZUDP (protokół plus plansza) zał. nr Uzgodnienie oświetlenia w pasie drogi gminnej zał. nr Warunki przebudowy zał. nr 4 strona 21

22 6.1 Warunki przyłączenia - zał. nr 1 strona 22

23 strona 23

24 strona 24

25 6.2 Uzgodnienie ZUDP - zał. nr 2 strona 25

26 strona 26

27 plansza ZUDP strona 27

28 6.3. Uzgodnienie oświetlenia w pasie drogi gminnej -zał. nr 3 strona 28

29 6.4. Warunki przebudowy -zał. nr.4 strona 29
