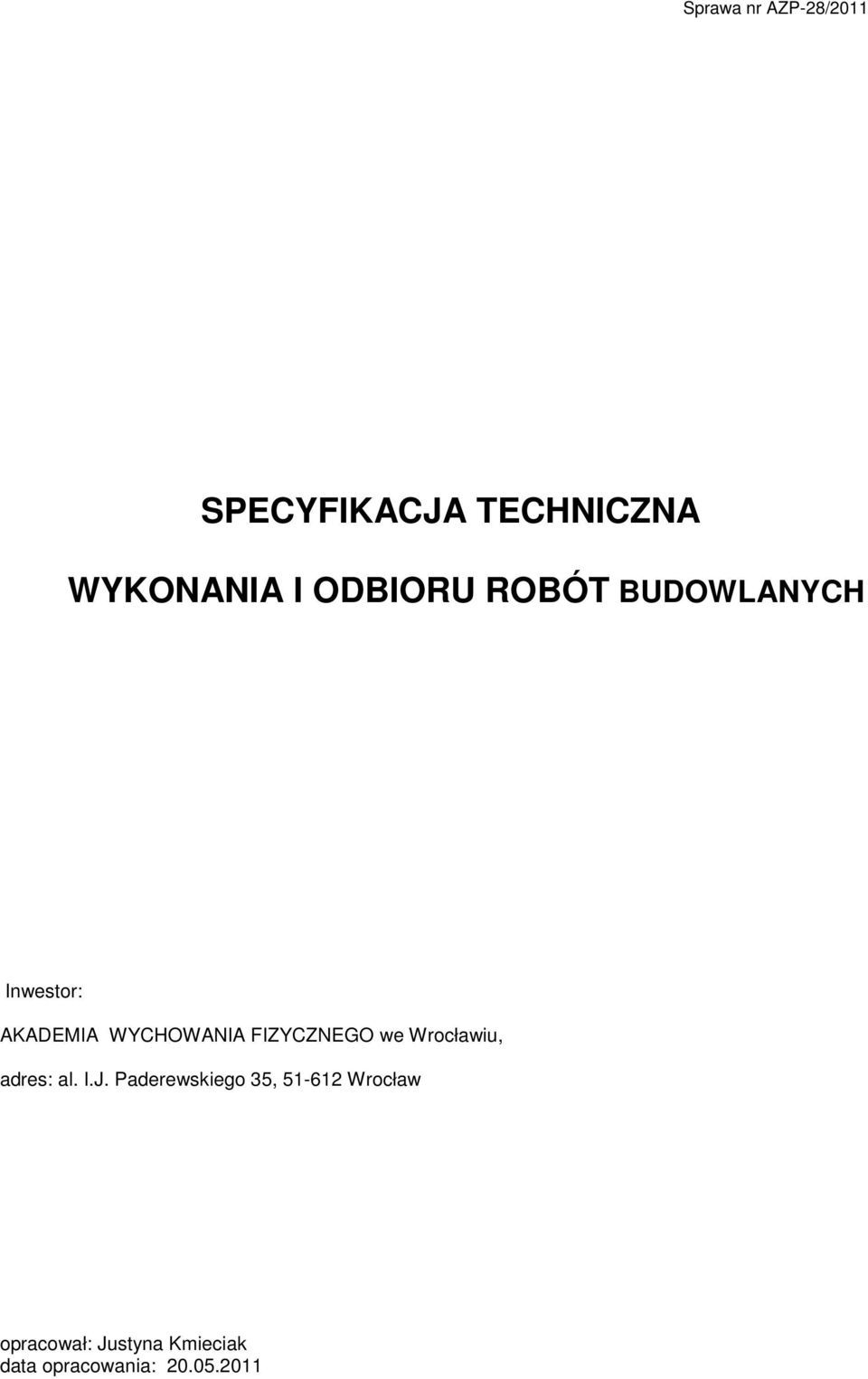

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Inwestor: AKADEMIA WYCHOWANIA FIZYCZNEGO we Wrocławiu, adres: al. I.J. Paderewskiego 35, Wrocław opracował: Justyna Kmieciak data opracowania:

2 SPIS TREŚCI: 1. WSTĘP 2. MATERIAŁY 3. WYMAGANIA DOT. SPRZETU I MASZYN 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLE JAKOŚCI 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. ROZLICZENIE ROBÓT 10. DOKUMENTY ODNIESIENIA Załącznik nr 3 do SIWZ 2

3 1. Wstęp 1.1 Przedmiot Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót remontowych części Sali Gier zespołowych w budynku dydaktycznym przy ul. Witelona 25a. 1.2 Zakres stosowania specyfikacji Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w pkt 1.1. Przeglądu należy dokonać w obecności przedstawiciela Działu Technicznego AWF we Wrocławiu. Termin przeprowadzenia przeglądu zakresu robót należy ustalać telefonicznie: Alicja Bożena Widańska tel , lub Justyna Kmieciak tel , (należy w oparciu o wizję lokalną sprawdzić załączony przedmiar robót pod względem zakresu i ilości robót) Koszt robót towarzyszących i tymczasowych, nie wyszczególnionych w przedmiarze, winien być ujęty w kosztach i nie podlega obmiarowi. Niniejsza specyfikacja obejmuje wymagania dotyczące wykonania i odbioru robót remontowych podczas realizacji zadania. 1.3 Zakres robót i klasyfikacja robót (wg Wspólnego Słownika) roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót podanych w punkcie 1.4 Klasyfikacja robót grupy klasy kategorie opis Roboty remontowe i renowacyjne Roboty instalacyjne elektryczne Roboty malarskie Podłogi z tworzyw sztucznych Roboty w zakresie podłóg drewnianych Roboty budowlane wykończeniowe, pozostałe Usługi związane z odpadami Usługi czyszczenia okien 1.4. Szczegółowy zakres robót: - Sala Gier Zespołowych Zabezpieczenie przed zanieczyszczeniem (kurzeniem) nie remontowanej części sali podczas prowadzenia robót Demontaż i ponowny montaż lub zabezpieczenie wyposażenia sali Skucie odspojonych tynków na ścianach wraz z przemurowaniem pęknięć ściany Uzupełnienie tynków Przygotowanie podłoża pod malowanie wraz z miejscowym usunięciem złuszczającej się farby Wymiana stolarki drzwiowej wraz z wykuciem ościeżnic (80x200 szt 1, 190x225 szt.2, 168x225 szt.1) - Załącznik nr 3 do SIWZ 3

4 Wykucie z muru i wypełnienie otworów po hakach w ościeżach okien (okna przy balkonie) Malowanie sufitu z paneli metalowych i listwy podsufitowej lakierem kryjącym Oczyszczenie i malowanie krat okiennych z siatki w ramkach Malowanie ścian farbą emulsyjną w kolorze ciemnym Malowanie konstrukcji wsporczych istniejących tablic koszykarskich Malowanie grzejników rurowych i rur co Obudowa na sprzęt nagłośnieniowy Wymiana wykładziny tartan na bieżni Miejscowe przełożenie parkietu, wymiana części parkietu, (uzupełnienia z klepki dębowej kat. II o wymiarach jak istniejące klepki - wymiary klepki niestandardowe) miejscowa wymiana desek pod parkietem cyklinowanie, 2 x malowanie caponem, 3 x malowanie lakierem do nawierzchni sportowych Demontaż, renowacja i ponowny montaż cokolików drewnianych Demontaż, ponowny montaż oraz renowacja drewnianych osłon grzejnikowych wraz z częściową wymianą uszkodzonych elementów Demontaż, ponowny montaż oraz renowacja drabinek drewnianych Malowanie linii boisk wg rysunków (Załącznik nr 7 do SIWZ): -rys. nr 1 - boisko do badmintona: do gry podwójnej - szt. 3 do gry pojedynczej - szt. 2 - rys. nr 2 - boisko do koszykówki - rys. nr 3 - boisko do unihokeja - rys. nr 4 - boisko do siatkówki - rys. nr 5 - boisko do piłki ręcznej Malowanie logo AWF Wymiana wykładziny z tartanu - Balkon Demontaż wykładziny PCV wraz z cokolikami Wymiana podsufitki ze sklejki na płytę GKF na ruszcie systemowym Malowanie podsufitki Szlifowanie, szpachlowanie (do uzyskania gładkiej powierzchni) oraz malowanie parapetów okiennych Miejscowe przemalowanie konstrukcji stalowej balkonu Wymiana deski czołowej Ułożenie płyty OSB gr. 18mm na wierzch konstrukcji Montaż wykładziny tarket z wywinięciem na ścianę 15cm Ułożenie cokolika drewnianego od strony balustrady Szlifowanie i malowanie balustrady stalowej farbą odporną na ścieranie Polimeryzacja wykładziny - Korytarz wraz ze schodami (dwie kondygnacje) Malowanie sufitu i ścian farbą emulsyjną Dwukrotne malowanie lamperii lakierem na górnej kondygnacji Malowanie stolarki drzwiowej Ułożenie wykładziny tarket z wywinięciem na ścianę szer. 10cm Obłożenie stopni wykładziną tarket z wykończeniem krawędzi listwą stopnicową Oczyszczenie i malowanie pochwytu i balustrad metalowych Malowanie farbą olejną stopni od spodu oraz ścian wokół biegu Montaż listew progowych Polimeryzacja wykładziny - Instalacje elektryczne Ułożenie przewodów kabelkowych Załącznik nr 3 do SIWZ 4

5 Montaż naświetlaczy metalohalogenowych -150W Wykonanie pomiarów - Mycie okien - Wywiezienie i utylizacja śmieci 1.5 Przekazanie terenu budowy - Zamawiający w terminie określonym w umowie przekaże protokólarnie Wykonawcy część obiektu objętego zakresem robót wraz z wyposażeniem (uszczegółowienie warunków przekazania nastąpi przy przekazaniu placu budowy) 1.6 Informacja o terenie budowy i obowiązkach wykonawcy - Sala gier zespołowych znajduje się piętrze, transport materiałów odbywać się będzie klatką schodową - Remont będzie odbywać się na połowie sali, drugą część sali należy bezwzględnie zabezpieczyć przed kurzem i zabrudzeniem - Prace odbywać się będą w obiekcie czynnym, w związku z tym: wykonawca musi zachować czystość w obrębie miejsca pracy, w celu zminimalizowani zabrudzenia pozostałej części obiektu harmonogram prac winien być uzgodniony z inspektorem nadzoru - Inwestor wskaże miejsce podłączenia do energii oraz pomieszczenie sanitarnosocjalne Wykonawca ustawi na własny koszt kontener na śmieci w miejscu uzgodnionym z kierownikiem obiektu (zabrania się składowania śmieci i gruzu poza kontenerem! ) 1.7 Bezpieczeństwo i higiena pracy Część prac odbywać się będą na wysokości ponad 5m. Prace winne być wykonywane z rusztowań atestowanych, sprawnych; a pracownicy muszą posiadać aktualne badania wysokościowe, (badania wysokościowe pracowników należy okazać inspektorowi nadzoru warunek dopuszczenia do pracy pracownika!) Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby pracownicy nie wykonywali pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. 1.8 Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. a. określenia podstawowe określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi normami b. ogólne wymagania dotyczące robót Załącznik nr 3 do SIWZ 5

6 - Wykonawca robót jest odpowiedzialny jest za technologię wykonywania prac oraz ich jakość - Wykonawca ponosi pełną odpowiedzialność za opiekę nad wykonywanymi robotami, materiałem oraz sprzętem znajdującym się na placu budowy od przejęcia placu do odbioru końcowego robót. - Wykonawca ponosi odpowiedzialność za zniszczenia i uszkodzenia własności uczelni. 2. Materiały 2.1. Materiały stosowane do wykonania robót powinny być dopuszczone do obrotu i stosowania w budownictwie zgodnie z ustawą o wyrobach budowlanych Na materiały wbudowane Wykonawca dostarczy inwestorowi atesty PZH, certyfikaty lub deklaracji zgodności z PN lub EN lub aprobatą techniczną ITB wraz z dokumentami odniesienia. 2.3 Materiały przewidziane do zastosowania: gips, zaprawa murarska farby emulsyjne (kolory ścian w kolorze ciemnym do uzgodnienia z kierownikiem obiektu), lakier lamperyjny szkolny farba olejna capon lakier do parkietu twardy, odporny na ścieranie z przeznaczeniem do posadzek sportowych parkiet dębowy gat.ii (wymiary klepki niestandardowe) płyty OSB 18mm, deski podłogowe pod parkiet deska czołowa na balkon szer.45cm deki na zabudowę grzejników cokoliki drewniane wykładzina tarket (kolor do uzgodnienia z kierownikiem obiektu ) parametry nie gorsze niż: warstwa użytkowa 2mm; grupa ścieralności P; antypoślizgowość R9; właściwości antystatyczne<2kv, odporność barwy na światło >6, masa powierzchniowa 3000 g/m² ościeżnice metalowe 0,8*2,00 obudowa nagłośnienia Sali (90 x 60 x skrzydła na wysokości, zamykane na zamki) drzwi dwuskrzydłowe wewnętrzne o wymiarach 190 x 225 szt x 225 szt.1 80 x 200 szt.1 w kolorze drewna, wypełnienie skrzydeł z płyty wiórowej gr. 33 mm z poziomymi otworami (odporne na uderzenia np. piłki) z podwójnymi zamkami (pomiary należy dokonać z natury po wykuciu ościeżnic) tartan nawierzchnia sportowa ma spełniać warunki nawierzchni sportowej, przeznaczonej do tradycyjnych sportów halowych z bieżnią lekkoatletyczną, która wymaga użycia obuwia z kolcami (spełnienie tego warunku musi być potwierdzone odpowiednią deklaracją zgodności przekazaną inspektorowi nadzoru do akceptacji przed ułożeniem wykładziny). Nawierzchnia powinna być bezspoinowa i antypoślizgowa, łatwa w konserwacji. Wymiana tartanu będzie częściowa, tartan który pozostaje HERCULAN SR- NATIONAL (SR-OST) gr 7mm + 6 mm EPDM, wymieniana część wykładziny musi mieć tą samą grubość i co najmniej takie parametry, przewody kabelkowe naświetlacze metalohalogenkowe 150W gniazda wtykowe 2.4. Wymogi jakościowe Załącznik nr 3 do SIWZ 6

7 brak szczególnych wymogów 2.5. Wymagania dotyczące właściwości wyrobów i materiałów budowlanych Wykonawca przedstawi inspektorowi nadzoru dane techniczne zamawianych materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia. Zatwierdzenie pewnych materiałów z danego źródła nie oznacza automatycznie, że wszystkie materiały z danego źródła uzyskują zatwierdzenie. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów. Wykonawca poniesie wszystkie koszty a w tym: opłaty, wynagrodzenia i jakiekolwiek inne koszty związane z dostarczeniem materiałów oraz urządzeń i narzędzi do wykonania zakresu robót. 3. Wymagania dotyczące sprzętu i maszyn Roboty można wykonywać przy użyciu dowolnego sprzętu, przeznaczonego do wykonywania poszczególnych robót ( sprawnego i bezpiecznego). 4. Transport Materiały mogą być przewożone dowolnymi środkami transportu, spełniającymi wymagania przepisów ruchu drogowego. Środki transportu nie mogą wpływać niekorzystnie na jakość robót i właściwość przewożonych materiałów. Wykonawca będzie usuwać na bieżąco, na własny koszt wszelkie zanieczyszczenia i uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz do terenu budowy. 5. Wykonanie robót Zalecenia ogólne. Przed przystąpieniem do wykonania robót wykończeniowych powinny być zakończone wszystkie roboty przygotowawcze i zabezpieczające. Wykonawca jest zobowiązany do zapewnienia i utrzymania bezpieczeństwa na terenie budowy oraz robót poza placem budowy w okresie trwania realizacji zadania aż do zakończenia i odbioru końcowego robót. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały oraz urządzenia używane do robót od daty rozpoczęcia do dnia odbioru końcowego robót i likwidacji placu budowy doprowadzając plac budowy doprowadzając teren budowy do stanu pierwotnego. 6. Kontrola jakości Badanie materiałów pod względem jakości należy przeprowadzić na podstawie załączonych zaświadczeń, wystawionych przez producenta, stwierdzających zgodność z wymaganiami dokumentacji, Aprobatami Technicznymi ITB i normami Wymagania: a) wymagana jakość materiałów wbudowanych powinna być potwierdzona przez producenta przez zaświadczenia o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. b) materiały dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowana c) odbiór materiałów powinien obejmować zgodność z dokumentacją oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy d) nie dopuszcza się stosowania materiałów, których właściwości nie odpowiadają wymaganiom przedmiotowych norm e) nie należy stosować materiałów przeterminowanych. Załącznik nr 3 do SIWZ 7

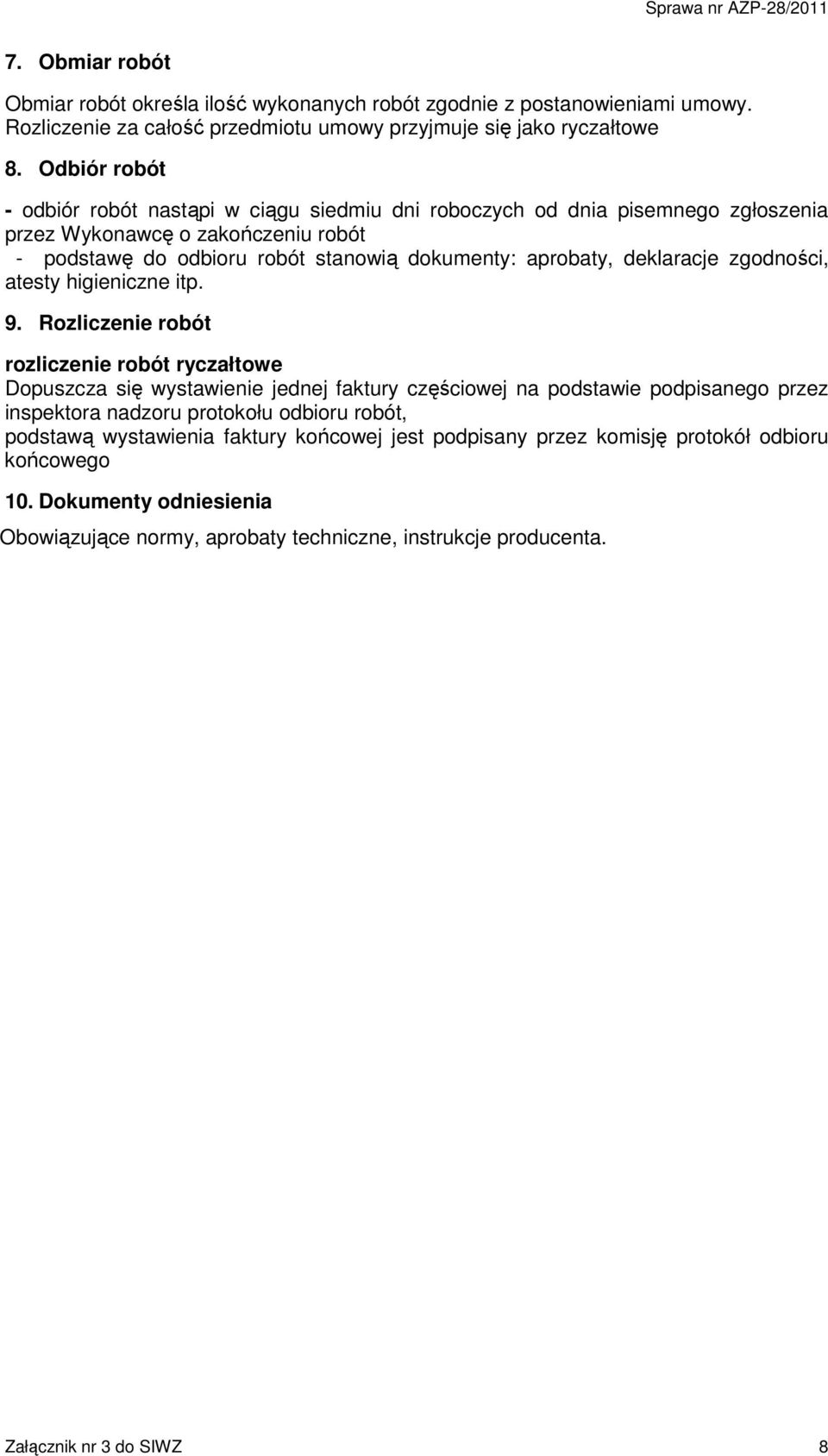

8 7. Obmiar robót Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy. Rozliczenie za całość przedmiotu umowy przyjmuje się jako ryczałtowe 8. Odbiór robót - odbiór robót nastąpi w ciągu siedmiu dni roboczych od dnia pisemnego zgłoszenia przez Wykonawcę o zakończeniu robót - podstawę do odbioru robót stanowią dokumenty: aprobaty, deklaracje zgodności, atesty higieniczne itp. 9. Rozliczenie robót rozliczenie robót ryczałtowe Dopuszcza się wystawienie jednej faktury częściowej na podstawie podpisanego przez inspektora nadzoru protokołu odbioru robót, podstawą wystawienia faktury końcowej jest podpisany przez komisję protokół odbioru końcowego 10. Dokumenty odniesienia Obowiązujące normy, aprobaty techniczne, instrukcje producenta. Załącznik nr 3 do SIWZ 8
