Transkrypt

1 Specyfikacja techniczna 1. Kaseton (z lub bez części Strefa Samoobsługowa) Specyfikacja na stronach 3-4 niniejszego załącznika - elementy świecące - tylko logo Poczty Polskiej (godło + logotyp) - konstrukcja nośna: profile aluminiowe - materiał lica: dibond 2 mm, kolorystyka RAL 3020, matowy - wysłona liter i trąbki: pleksi opal 3mm (na żółtym fragmencie trąbki - wyklejona folią do podświetleń RAL 1018) - plecy: pcv spienione białe 6mm - czujnik zmierzchowy - możliwość montażu na dodatkowej podkonstrukcji (np. montaż na zadaszeniu nad wejściem) w zależności od warunków technicznych UWAGA: minimalne długości kasetonów, przy których dopuszczalne jest umiejscowienie logo przy bocznej krawędzi nośnika wynoszą: - przy wysokości kasetonu 750 mm mm - przy wysokości kasetonu 500 mm mm 2. Semafor (z lub bez części Strefa Samoobsługowa) Specyfikacja na stronie 5 niniejszego załącznika - elementy świecące - tylko logo Poczty Polskiej (godło + logotyp) - stopa: RAL - czerwony, złoty lub srebrny (wg specyfikacji na str. 11), matowy - materiał lica: dibond 2 mm, kolorystyka RAL czerwony, złoty lub srebrny (wg specyfikacji na str. 11), matowy - wysłona liter i trąbki: pleksi opal 3mm (na żółtym fragmencie trąbki - wyklejona folią do podświetleń RAL 1018) - czujnik zmierzchowy UWAGA: wysokość semafora powinna być adekwatna do zastosowanej wysokości kasetonu. Montaż obydwu nośników, w miarę możliwości na tej samej wysokości. 3. Logo przestrzenne, godło przestrzenne ( trąbka ) Sposób montażu: - klejenie bezpośrednio na elewacji lub na ścianie sali usługowej - jedynie w przypadku nierównej powierzchni na podkonstrukcji w postaci dystansów lub poziomych profili [przy czym dystanse są rekomendowanym rozwiązaniem]), Materiał: PCV (grubość 10 mm) malowane RAL: a) złoty lub srebrny (wg specyfikacji na str. 11), matowy - kolor powinien być adekwatny do koloru elewacji (wariant stosowany głównie w obiektach zabytkowych) b) w kolorach podstawowych, tj. czerwony, żółty i biały (wg specyfikacji na str. 11), matowy 4. Naklejka identyfikacyjna, naklejka KANTOR - folia samoprzylepna z klejem permanentnym (naklejana od wewnątrz placówki klej po stronie nadruku) na przeszklonych drzwiach wejściowych lub od zewnątrz, matowa - naroża zaokrąglone 1

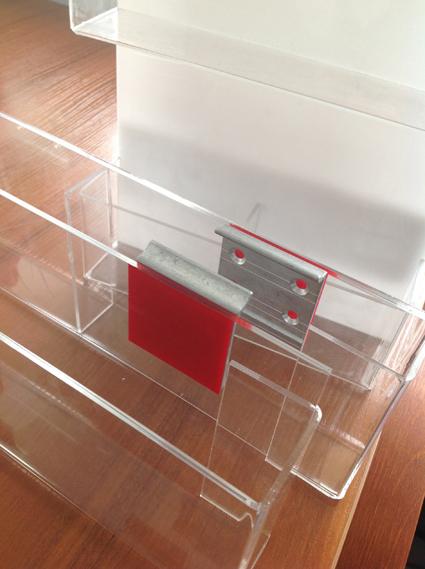

2 5. Tabliczka identyfikacyjna, tabliczka KANTOR (tylko w sytuacji braku możliwości montażu naklejki identyfikacyjnej i naklejki KANTOR, tj. brak przeszklonych drzwi) - tworzywo sztuczne (PCV, grubość 5 mm), naroża zaokrąglone. Montaż bez użycia widocznych elementów, np. śrub. Nośnik umieszczany w bezpośrednim sąsiedztwie drzwi wejściowych, na elewacji lub na drzwiach wejściowych jeżeli nie są przeszklone, matowa 6. Naklejka z logo na witrynę - druk na folii, nośnik odporny na zmiany warunków atmosferycznych, klejony na witrynę od zewnątrz, matowy 7. Tablica z nadrukiem - do zastosowań wewnętrznych: spienione PCV oklejone folią z nadrukiem (matowa), grubość 5 mm - do zastosowań zewnętrznych: dibond (grubość 3 mm) oklejony folią z nadrukiem (matowa), całość odporna na zmiany warunków atmosferycznych 8. Ramki OB1, OB2, OM, OI, kieszenie na ramki - specyfikacja na stronach 6-9 niniejszego załącznika (UWAGA: w przypadku ramek OM stosować kieszeń typu K2, w przypadku OB1/OB2/OI kieszeń typu K3. Specyfikacja kieszeni na str. 6) WYTYCZNE DOTYCZĄCE PLANOWANIA RODZAJÓW I ILOŚCI RAMEK ORAZ ICH UMIESZCZANIA: a) w przypadku gdy nie jest planowane umieszczenie ramki OI, to planując ilości ramek, należy zawsze uwzględnić pozostawienie na sali operacyjnej jednej z zastanych tablic korkowych lub gabloty (w najlepszym stanie technicznym), która będzie przeznaczona na ekspozycję wywieszek informacyjnych. Ponadto, na każdej sali operacyjnej musi się znajdować jedna ramka OM (dwie w przypadku dużych sal operacyjnych); w dalszej kolejności należy planować ramki OB2 lub OB1. b) jeżeli w placówce jest planowane umieszczenie ramki OI, nie trzeba zostawiać tablicy korkowej/gabloty, o których mowa w pkt. a). W takim przypadku obligatoryjne są ramki OM oraz OI - na jednej sali operacyjnej musi być jedna ramka OM (dwie - w przypadku dużej sali operacyjnej lub dwóch sal operacyjnych) oraz jedna OI; pozostałe miejsce należy zagospodarować na ramki OB2 lub OB1, c) ramki OB1 należy wybierać tylko wtedy, gdy przy założeniu powyższych wytycznych, zmieści się min. 6 szt., d) ramka OM powinna być w miarę możliwości umieszczona w okolicy stolików do wypełniania druków pocztowych rozstawionych na sali operacyjnej, e) jeżeli na jednej ścianie umieszczanych jest kilka ramek, powinno się zachować odległość między nimi min. ok cm, f) wysokość umieszczania ramek od podłoża oraz umieszczanie różnych rodzajów ramek względem siebie str. 6 i Naklejki z motywem znaczków pocztowych - druk na folii transparentnej, matowej (naklejanej na powierzchnie szklane, np. witryny, drzwi), do zastosowań wewnętrznych. Przykład zastosowania na str. 10 * * * Wskazówki dotyczące projektowania nośników: Wzór naklejki/tabliczki identyfikacyjnej i KANTOR, semaforów 50x50 cm i 75x75 cm oraz kasetonów 500x75 cm i 350x50 cm będą przekazane w trybie roboczym jako pliki wzorcowe. Dane na naklejki/tabliczki identyfikacyjne i KANTOR będą przekazywane w trybie roboczym, po otrzymaniu od Wykonawcy harmonogramu montaży. W przypadku kasetonów, tablic zewnętrznych z logo, naklejek na witrynę z logo, w których szerokość i wysokość są zbliżone (np. mają kształt zbliżony do kształtu kwadratu) lub zorientowane w pionie, stosuje się logo uzupełniające, pamiętając o zachowaniu obszaru minimalnego znaku (logo uzupełniające oraz obszar minimalny znaku określone są na str. 12 Załącznika). Każdy projekt nietypowego nośnika, tj.: kaseton/tablica zewnętrzna z logo, o wysokości innej niż 50 lub 75 cm, kaseton/tablica zewnętrzna (obydwa nośniki z logo standardowym) krótsze niż 327 cm dla wysokości 75 cm oraz krótszy niż 218 cm dla wysokości 50 cm, powinien być skonsultowany z Zamawiającym. Projekty kierunkowych tablic zewnętrznych i wewnętrznych będą wykonane przez Zamawiającego, na podstawie informacji zebranych podczas audytu i przekazanych zamawiającemu. Logo przestrzenne powinno być projektowane jedynie w wymiarach określonych w tabeli cenowej (Załącznik nr 3 o umowy). 2

3 3

4 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11

12 12
