1 ZAŁĄCZNIK Nr 3 do SIWZ w postępowaniu K-DZP OPIS PRZEDMIOTU ZAMÓWIENIA dotyczy postępowania o udzieleni zamówienia na: DOSTAWĘ, MONTAŻ MEBLI ORAZ FOTELI BIUROWYCH DLA JEDNOSTKI ZAMAWIAJĄCEGO UNIWERSYTECKIEGO INKUBATORA PRZEDSIĘBIORCZOŚCI WYMAGANIA PODSTAWOWE: 1. Wszystkie podane wymiary gabarytowe opisywanych elementów i mebli mogą posiadać 2% tolerancji. Ustawienie mebli w pomieszczeniach Zamawiającego musi być zgodne z wskazaniami Zamawiającego i oparte o Wizualizacje pomieszczeń stanowiące zał. nr 4 do SIWZ. 2. Wykonawca może zaproponować rozwiązania równoważne o takich samych parametrach lub je przewyższające. Zamawiający akceptuje oferty równoważne, m.in. o ile spełnione są minimalne grubości podanych materiałów oraz komponentów oraz posiadają wymiary określone przez Zamawiającego. W przypadku oferowania mebli równoważnych należy przedstawić dokładny opis wraz z nazwą handlową oraz nazwą producenta i wymiarami. 3. Ewentualne wskazane nazwy produktów oraz ich producentów ma na celu jedynie przybliżyć wymagania, których nie można było opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń. 4. Dostarczone meble muszą być fabrycznie nowe (nieużywane), wolne od wad, pełnowartościowe, w pierwszym gatunku i nie noszące znamion użytkowania, właściwie opakowane, wykonane w ramach bezpiecznych technologii, odpowiadające normom jakościowym, określonym we właściwych aktach prawnych i dopuszczone do wykorzystania w obiektach użyteczności publicznej, zgodnie z obowiązującymi przepisami prawa oraz posiadają wszelkie wymagane prawem atesty i świadectwa dopuszczające je do obrotu. 5. Meble mają być przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Konstrukcja ma być wykonana starannie z dużą dbałością o szczegóły, z materiałów wysokiej jakości. 6. Zamawiający wymaga, aby montaż mebli odbył się w pomieszczeniach Zamawiającego niezwłocznie po ich dostawie. Wykonawca jest zobowiązany do usunięcia wszelkich powstałych w wyniku tych czynności odpadów i zanieczyszczeń, jak też przywrócenia pomieszczeń do stanu sprzed montażu. 7. Rozwiązania proponowane przez Wykonawcę muszą być systemowe, produkowane seryjnie. Pod pojęciem systemowe Zamawiający rozumie meble, które można łączyć ze sobą w różnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. 8. Meble oraz ich poszczególne elementy mają posiadać pozytywne wyniki badań lub certyfikat zgodności z normami dotyczącymi jakości mebli biurowych, wskazane w niniejszym OPZ. 9. Meble muszą posiadać odpowiednio certyfikat zgodności z normami dotyczącymi jakości mebli danego rodzaju: PN-EN 527-1:2011, PN-EN 527-2: oraz PN-EN :2006, wystawiony przez niezależną jednostkę certyfikującą. 10. Biurka muszą spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe. 11. Zamawiający może wymagać potwierdzenia zgodności z normą PN EN 16139: Fotele produkowane w oparciu o standardy produkcji określone w normie ISO 9001:2015 oraz ISO 14001: Krzesła muszą posiadać opinię zgodności z wymaganiami norm: PN- EN :2004, PN-EN :2009, PN-EN :2009, PN-EN 1022:2007, PN-EN 15373:2010, PN-EN 12520:2010 w zakresie 1 S t r o n a K - D Z P

2 wymiarów, wymagań wytrzymałościowych oraz bezpiecznych rozwiązań konstrukcyjnych. 14. Krzesła służące do pracy (w szczególności krzesła obrotowe) powinny posiadać Pozytywną opinię właściwości ergonomiczno-fizjologicznych zgodnie z PN-EN Meble biurowe. Krzesło biurowe do pracy zgodność z rozporządzeniem Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). TABELA Z OPISEM POSZCZEGÓLNYCH POZYCJI: poz nazwa + opis. 1 Biurko na płozach 140x80 BR01 liczb a szt. 14 rysunek poglądowy - Wymiary: 140x80x74h [cm] +/-2% - Blat biurka wykonać z trójwarstwowej płyty wiórowej grubości min. 25mm w klasie higieniczności E1 obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Stelaż w formie płóz wykonać z profilu stalowego o przekroju 80x20mm i pomalowany proszkowo w strukturze mat. Stelaż schowany pod blatem biurka niewystający poza jego obrys. Narożniki stelaża zaokrąglone R=20mm (nie dopuszcza się łączenia profili na prosto). - Pod blatem, wzdłuż jego osi zamontowany poziomy kanał kablowy, wykonany z profilowanej blachy stalowej o gr. min 2mm. Poziomy kanał kablowy powinien umożliwiać swobodne wprowadzenie standardowej listwy zasilającej, a przestrzeń wewnętrzna w przekroju poprzecznym nie powinna być mniejsza niż 120x55h [mm]. - Kanał kablowy należy połączyć z płozą za pomocą nakrętek klatkowych, umożliwiających wielokrotny montaż oraz demontaż poszczególnych elementów bez utraty stabilności. Płozy należy wyposażyć w stopki poziomujące z regulacją w zakresie min 10mm. - Montaż stelaża do blatu powinien odbywać się za pośrednictwem wpustek tworzywowych (osadzonych na stałe w blacie) umożliwiających wielokrotny montaż oraz demontaż blatu bez jego uszkodzenia oraz utraty sztywności konstrukcji. Nie dopuszcza się wkręcania śrub mocujących bezpośrednia w płytę blatu. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze białym, stelaż pomalowany proszkowo w strukturze mat na kolor zbliżony do RAL S t r o n a K - D Z P

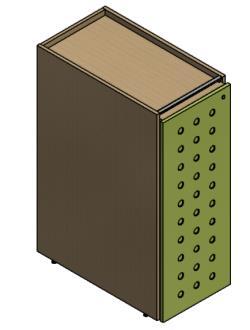

3 2 Kontener Cargo 43x80x115 KN Wymiary: 43x80x115h [cm] +/-2% - Korpus kontenera wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 18mm obustronnie melaminowanej. Widoczne wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Półkę dolną wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 12mm obustronnie melaminowanej w kolorze korpusu. - Front gładki kontenera wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 18mm obustronnie melaminowanej w kolorze korpusu. Widoczne wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Wieniec górny jest opuszczony w stosunku do górnej krawędzi ściany bocznej o 30mm. Z przodu wieńca górnego zamontowany jest reling wykonany z profilu stalowego o przekroju 20x10mm oraz prętów kwadratowych o przekroju 10x10mm. Malowane proszkowo. Reling jest cofnięty od przedniej i górnej krawędzi ściany bocznej o 2mm. - Kontener jest posadowiony na czterech stopkach tworzywowych z regulacją poziomu w zakresie 10mm. Front wysuwany na prowadnicach kulkowych oraz kółkach o średnicy 60 mm. Elementy stalowe ram wykonane z blachy o grubości 2 mm oraz kątowników o gr 3 mm. Malowane proszkowo. - Otwieranie frontu powinno odbywać się za pomocą bocznego pochwytu. Przestrzeń między bokiem, a frontem należy od strony wewnętrznej zasłonić płaskownikiem z aluminium anodowanego. Kontener wyposażyć standardowo w ramy kartotekowe, zamek centralny w opcji, 2 klucze łamane. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze dąb, malowanie proszkowo na kolor zbliżony do RAL Kontener podbiurkowy 33x60x56,5 KN Wymiary: 33x60x56,5h [cm] +/-2% 3 S t r o n a K - D Z P

4 - Wymagania ogólne: szuflady metalowe, kółka fi 40mm, cichy domyk, listwa pochwytowa alu anoda, kontener mobilny. - Korpus oraz fronty kontenera wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. - Wieniec górny o grubości min 18mm, grubość pozostałych elementów płytowych nie mniejsza niż 18mm. Zewnętrze wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędź obrzeża zaokrąglić R=2mm. - Wieniec dolny łączyć z korpusem za pomocą śrub imbusowych typu konfirmat. Wszystkie pozostałe połączenia elementów płytowych wykonać przy pomocy niewidocznych na zewnątrz złącz mimośrodowych zapewniających trwałość połączenia oraz możliwość wymiany poszczególnych elementów kontenera w przypadku uszkodzenia. - Kontener posadowiony na czterech kółkach tworzywowych o średnicy ok fi 40mm. - Kontener bezuchwytowy, otwieranie frontów powinno odbywać się poprzez boczny pochwyt. Przestrzeń między bokiem, a frontem należy zasłonić od strony wewnętrznej płaskownikiem z aluminium anodowanego. - Kontener wyposażyć w 3 szuflady metalowe na prowadnicach kulkowych zapewniających min 75% wysuwu oraz nośność min 25kg i wyposażonych w cichy domyk. W górnej części kontenera, jako osobny front należy zamontować wysuwny piórnik tworzywowy w kolorze czarnym. Kontener należy wyposażyć w zamek centralny jednocześnie blokujący wszystkie szuflady oraz piórnik. Dla bezpieczeństwa użytkownika wymaga się, aby kontener wyposażony był w blokadę wysuwu więcej niż jednej szuflady. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze: 12 sztuk grafit zbliżony do RAL 7021, 3 sztuki biały, 33 sztuk w kolorze miętowym, 15 sztuk w kolorze dąb, 54 sztuki w kolorze lazurowy błękitny, kółka w kolorze czarnym 4 Szafa ubraniowa + cokół 40x46x178+7 SZU Wymiary: 40x46x178+7h [cm] +/- 2% - Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości min 18mm. - Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Korpus szafy łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Ściana tylna wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. - Front jednoskrzydłowy nachodzący na wieńce otwierany w prawą lub lewą stronę (do wyboru przez Zamawiającego). Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Front 4 S t r o n a K - D Z P

5 zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie wielu zamków tym samym kluczem. We froncie zamontować uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. - Górna przestrzeń szafy wyposażyć w półkę płytową wykonaną z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości min 25mm. Rozstaw półki powinien tworzyć przestrzeń segregatorową. Pozostałą przestrzeń garderobianą wyposażyć w chromowany wieszak z dwoma haczykami. - Szafę posadowić na cokole metalowym, wykonanym ze stali lakierowanej proszkowo. Cokół wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze białym, cokół metalowy lakierowany proszkowo w kolorze zbliżonym do RAL Biurko 160x80 + osłona czołowa BR Wymiary: 160x80x74h [cm] +/-2% - Blat wykonać z trójwarstwowej płyty wiórowej grubości min 25mm w klasie higieniczności E1 obustronnie melaminowanej. - Wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Narożniki blatu zaokrąglić R= ok 50mm. - Ramę stelaża wykonać z profilowanej blachy stalowej o grubości min 2mm tworzącej profil otwarty o przekroju ok 35x55mm. Ramę mocować do blatu za pomocą wpustek tworzywowych i śrub imbusowych z gwintem metrycznym. - Nogi wykonane z drewna litego dębowego polakierowane lakierem bezbarwnym zakończone chromowanymi stopkami. Wymiar poprzeczny nogi powinien wynosić: szerokość 34mm, głębokość 83mm, a od strony zewnętrznej nogę należy zaokrąglić promieniem R=17mm. Jedna noga powinna mieć możliwość przeprowadzenia okablowania w jej wnętrzu. Kąt pochylenia nogi w stosunku do blatu powinien mieścić się w zakresie Nogę w opcji z kanałem na prowadzenie kabli, o wym 19x12 mm, od strony wewnętrznej wyposażyć w zamknięcie w postaci drewnianej zaślepki o szerokości 24mm na całej wysokości nogi. Nogę wesprzeć na stopce z chromowanego aluminium o przekroju dopasowanym do profilu nogi. 5 S t r o n a K - D Z P

6 - Stopka od strony wewnętrznej powinna być otwarta w celu swobodnego wprowadzenia kabli do nogi. Wysokość stopki powinna wynosić ok 30mm i posiadać wbudowany regulator w kolorze chromowanego aluminium, umożliwiający poziomowanie w zakresie +/- 10mm. - Noga powinna być mocowana za pomocą adaptera stalowego łączącego jednocześnie ramę z nogą za pomocą jednej śruby. Użycie adaptera powinno dawać możliwość wielokrotnego montażu oraz demontażu nogi bez utraty stabilności konstrukcji. Nie dopuszcza się zastosowania konstrukcji spawanej. - Do biurka zamontować osłonę czołową wykonaną z płyty obustronnie melaminowanej o wymiarach 100x1,8x35cm. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze białym, nogi stołu drewniane w kolorze dąb natura, osłona czołowa obustronnie melaminowanej na kolor biały 6 Szafa aktowa + cokół, 80x46x107 SZF Wymiary: 80x46x107+7cm +/- 2% - Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości min 18mm. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Korpus szaf łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Ściana tylna ma być wpuszczana w ściany boczne i wieńce korpusu. Kolorystyka ściany tylnej musi być zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Wszystkie zewnętrzne krawędzie korpusu zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Fronty nachodzące na wieńce. Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, umożliwiającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. We froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. - Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości min 25mm. Półki należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy co 32mm (nie dotyczy półek stałych). - Szafa posadowiona na cokole metalowym, wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół należy wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze białym, cokół metalowy wykonany ze stali lakierowanej proszkowo w strukturze mat na kolor biały zbliżony do RAL S t r o n a K - D Z P

7 7 Stół konferencyjny modułowy (zestaw) 270x90 STK01 1 RYSUNEK POKAZUJĄCY ŁĄCZENIE I NOGĘ POŚREDNIĄ (BEZ ELEMENTU ŚRODKOWEGO) - Wymiary: 270x90x74h [cm] +/-2% - Zestaw składający się z: 2 stołów końcowych o szer. 135cm i 1 nogi pośredniej. - Blat wykonać z trójwarstwowej płyty wiórowej grubości min 25mm w klasie higieniczności E1 obustronnie metalinowanej. - Wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Narożniki blatu zaokrąglić R= ok 40mm. - Ramę stelaża wykonać z profilowanej blachy stalowej o grubości min 2mm tworzącej profil otwarty o przekroju ok 35x55mm. Ramę mocować do blatu za pomocą wpustek tworzywowych i śrub imbusowych z gwintem metrycznym. Ze względu na małą trwałość połączenia nie dopuszcza się wkręcania śrub bezpośrednio w płytę. - Nogi stołu wykonać z profilowanej blachy stalowej o grubości min 2mm. Przekrój nogi powinien wynosić: szerokość 30mm, głębokość 86mm, a od strony zewnętrznej nogę należy zaokrąglić promieniem R=17,5mm. Kształt nóg powinien umożliwić przeprowadzenie okablowania. Kąt pochylenia nogi w stosunku do blatu powinien mieścić się w zakresie Od strony wewnętrznej nogę wyposażyć w zamknięcie typu Click o szerokości 30mm na całej wysokości nogi. Nogę wesprzeć na stopce z chromowanego aluminium o przekroju dopasowanym do profilu nogi. - Stopka od strony wewnętrznej powinna być otwarta w celu swobodnego wprowadzenia kabli do nogi. Wysokość stopki powinna wynosić ok 30mm i posiadać wbudowany regulator w kolorze chromowanego aluminium, umożliwiający poziomowanie w zakresie min 10mm. - Noga powinna być mocowana za pomocą adaptera stalowego łączącego jednocześnie ramę z nogą za pomocą jednej śruby. Użycie adaptera powinno dawać możliwość wielokrotnego montażu oraz demontażu nogi bez utraty stabilności konstrukcji. Nie dopuszcza się zastosowania konstrukcji spawanej. - Nogi końcowe modułów prostych ustawić pod kątem 45 w stosunku do krawędzi blatu, nogi pośrednie (łączące dwa blaty) ustawić prostopadle do dłuższej krawędzi. - Stelaż oraz nogi lakierować proszkowo w strukturze mat. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze białym, stelaż oraz nogi lakierować proszkowo w strukturze mat na kolor biały zbliżony do RAL S t r o n a K - D Z P

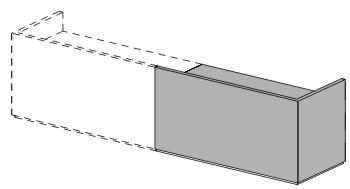

8 8 Lada recepcyjna modułowa LD Moduł prawy: lada recepcyjna prosta z frontem i jednym bokiem wysokim, prawa - Wymiary: 140.x85x94h [cm] +/-2% - Blat roboczy lady ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 25mm obustronnie melaminowanej. - Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blat o głębokości 60cm ma być niezależny od głębokości boku lady, jednak nie może przestawać poza głębokość boku lady. Wysokość górnej powierzchni blatu ma wynosić 72cm. - Front oraz prawy bok lady (patrząc od strony osoby obsługującej) o wysokości 94cm wykonać z płyty MDF grubości min 50mm lakierowanej w połysku. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front oraz wysoki bok należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). - Cokół pod frontem i wysokim bokiem lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat na kolor biały.. W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem oraz wysokim bokiem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. - Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli. - Moduł lewy: lada recepcyjna prosta z frontem i jednym bokiem wysokim, lewa - Wymiary: 125x85x94 [cm] +/-2% 8 S t r o n a K - D Z P

9 - Blat roboczy lady ma być wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 25mm obustronnie melaminowanej. - Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blat o głębokości 60cm ma być niezależny od głębokości boku lady, jednak nie może przestawać poza głębokość boku lady. Kierunek usłojenia blatu wzdłuż dłuższej krawędzi. Wysokość górnej powierzchni blatu ma wynosić 72cm. - Front oraz lewy bok lady (patrząc od strony osoby obsługującej) o wysokości 94cm wykonać z płyty MDF o grubości min 50mm lakierowanej w połysku. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front oraz wysoki bok należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). - Cokół pod frontem i wysokim bokiem lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat na kolor biały. W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem oraz wysokim bokiem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. - Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. - W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli. Ladę wyposażyć w dwie nadstawki o wymiarach : 55x28x55h [cm] +/- 2% wykonane z płyty mdf o grubości 18mm lakierowanej w strukturze mat. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa trójwarstwowa melaminowana obustronnie klasa E1 w kolorze białym, front oraz prawy/lewy bok lady lakierować proszkowo w połysku na kolor biały zbliżony do RAL 9016, nadstawki lakierowane proszkowo w strukturze mat na kolor jasny szary 9 Sofa modułowa SFG S t r o n a K - D Z P

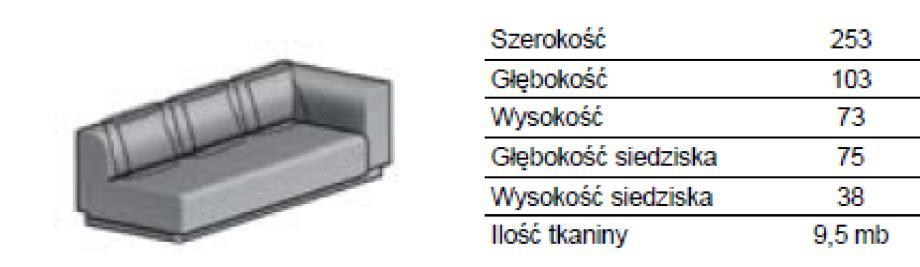

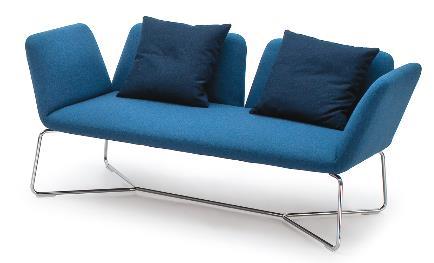

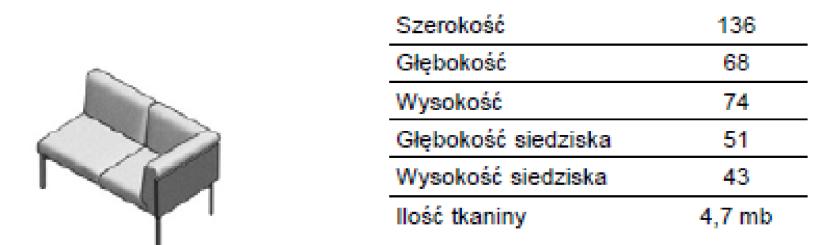

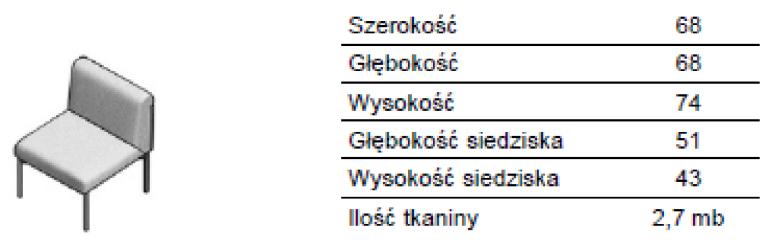

10 - Sofa składa się z dwóch elementów: element z narożnym oparciem oraz 2x siedzisko z oparciem- 1osobowe, bez podłokietników (boków). Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzana do formy metodą wtryskową. Oparcia mocowane są do siedzisk za pomocą stalowych kątowników. - Blendy wykonano ze sklejki która jest oklejana pianką poliuretanową o gr 4mm. Mocowane do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia) i wysokie. - Nogi wykonano z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. Całość malowana proszkowo (elementy metalowe - bez stali nierdzewnej). Sofa tapicerowana tkaniną o parametrach: Gramatura: 460 g/m2 Materiał: 100% wełna Odporność na ścieranie: cykli - Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze ciemny turkus, elementy metalowe malowana proszkowo na kolor RAL Biurko na kwadratowej nodze 120x60 BR05 2 SPOSÓB MONTAŻU NÓG ZE STELAŻEM - Blat biurka wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV gr. 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. 10 S t r o n a K - D Z P

11 - Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna być mniejsza niż 2mm. Rama stelaża powinna dodatkowo spełniać funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Stelaż umożliwiający montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. - Nogi mają być mocowane do ramy poprzez precyzyjnie wykonane odlewy, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. - Biurka powinny posiadać zakres płynnej regulacji wysokości, który dla nogi kwadratowej wynosi 74-84m. - Stelaż oraz nogi biurka należy lakierować proszkowo w strukturze mat. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowana na kolor dąb, stelaż oraz nogi biurka lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Szafa aktowa SZW Wymiary: 80x42x152,8h [cm] +/-2% - Szafę wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. - Wieniec górny nakładany wykonać z płyty o grubości min 25mm, pozostałe elementy płytowe wykonać z płyty o grubości min 18mm. Wąskie płaszczyzny frontowe zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Ścianę tylną wykonać z płyty HDF grubości 3mm jednostronnie lakierowanej na kolor biały lub czarny. Ścianę tylną wpuścić w wyfrezowanie w korpusie, licujące płaszczyznę ściany tylnej z krawędziami boków oraz wieńców. - Łączenia elementów korpusu za pomocą złącz mimośrodowych niewidocznych na zewnątrz (nie dotyczy ściany tylnej). Zastosowanie złącz mimośrodowych powinno umożliwić wymianę poszczególnych elementów w przypadku uszkodzenia. Nie dopuszcza się korpusu klejonego. - Półki wsparte na kołkach metalowych umożliwiających regulację wysokości +/- 32mm (nie dotyczy półki konstrukcyjnej). Bazowy rozstaw półek powinien umożliwić swobodne umieszczenie segregatorów (przestrzeń OH). - Półki wsparte na kołkach metalowych umożliwiających regulację wysokości +/- 32mm (nie dotyczy półki konstrukcyjnej). Bazowy rozstaw półek powinien umożliwić swobodne umieszczenie segregatorów (przestrzeń OH). 11 S t r o n a K - D Z P

12 - Szafę wyposażyć w parę drzwi skrzydłowych montowanych na zawiasach umożliwiających otwarcie o kącie min 110. Drzwi wyposażyć w zamek baskwilowy, blokujący fronty w trzech punktach. Zamek z wymienną wkładką patentową. Zamek powinien posiadać możliwość zastosowania klucza master pozwalającego na otwarcie kilku zamków jednym kluczem. Jeden z frontów wyposażyć w listwę przymykową, ograniczającą przedostawanie się kurzu do wewnątrz szafy. - Każdy z frontów wyposażyć w uchwyt metalowy w kształcie litery C, lakierowany proszkowo w strukturze mat o rozstawie śrub 96mm. Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowana na kolor biały, uchwyt metalowy lakierowany proszkowo w strukturze mat na kolor srebrny 12 Sofa dwuosobowa SF Elementem konstrukcyjnym mebli jest sklejka o grubości 18 i 24mm odpowiednio frezowana. Poszczególne elementy mocowane są ze sobą za pomocą kątowników stalowych. - Warstwę sprężynującą siedzisk stanowią pasy tapicerskie, na które zamocowany jest filc i pianka poliuretanowa N3038, N3543. Na oparciach zastosowano piankę poliuretanową N2538, a na podłokietnikach i zagłówku piankę N2538, N2520. Tył mebla oklejono pianką N3543 o grubości 10 mm - Na warstwę wyściełającą zastosować włókninę tapicerską o gramaturze 100 g/m Warstwę pokryciową stanowi tkanina o następujących parametrach: Gramatura: 460 g/m2 Materiał: 100% wełna Odporność na ścieranie: cykli - Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze morskim, płozy ze stali lakierowanej na kolor zbliżony do RAL S t r o n a K - D Z P

13 13 Stół konferencyjny STK Wymiary: 240x80x73h [cm], +/- 2% - Blat stołu wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i grubości min 25mm, obustronnie melaminowanej. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Stelaż składający się z dwóch kolumn. Kolumny należy wykonać z płaskowników stalowych o przekroju 60x6mm lakierowanych proszkowo w strukturze mat. - Konstrukcja stelaża w całości spawana. Podstawa kolumny w kształcie kwadratu o bokach min 42,5x42,5cm. Elementy pionowe spawane pod kątem 75-80, powinny być pochylone od narożników podstawy do wewnątrz blatu. - Podstawę stelaża należy zabezpieczyć podkładkami filcowymi, zapobiegającymi zarysowaniu podłoża. - Mocowanie blatu powinno odbywać się za pośrednictwem trzpieni wpuszczanych w ramę stelaża i skręcanych śrubą imbusową z gwintem metrycznym, zapobiegającym podniesieniu blatu. Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowana na kolor dąb, płaskowniki stalowe lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Stół konferencyjny STK Wymiary: 220x80x73h [cm], +/- 2% - Blat stołu wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i grubości min 25mm, obustronnie melaminowanej. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. 13 S t r o n a K - D Z P

14 - Stelaż składający się z dwóch kolumn. Kolumny należy wykonać z płaskowników stalowych o przekroju 60x6mm lakierowanych proszkowo w strukturze. - Konstrukcja stelaża w całości spawana. Podstawa kolumny w kształcie kwadratu o bokach min 42,5x42,5cm. Elementy pionowe spawane pod kątem 75-80, powinny być pochylone od narożników podstawy do wewnątrz blatu. - Podstawę stelaża należy zabezpieczyć podkładkami filcowymi, zapobiegającymi zarysowaniu podłoża. - Mocowanie blatu powinno odbywać się za pośrednictwem trzpieni wpuszczanych w ramę stelaża i skręcanych śrubą imbusową z gwintem metrycznym, zapobiegającym podniesieniu blatu. Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowana na kolor dąb, płaskowniki stalowe lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Krzesło konferencyjne na płozie KK Klasyczne krzesło konferencyjne - Stelaż stalowy w kształcie płozy o przekroju fi 11 mm lakierowany Sstelaż wewnętrzny fotela stanowi sklejka liściasta, - Ergonomicznie wyprofilowane siedzisko wyściełane pianką poliuretanową PU wykonaną w technologii pianek wylewanych w formach, gęstość pianki siedziska 67 kg/m3. - Oparcie krzesła stanowi wykonany w technologii wtryskowej element z tworzywa sztucznego, obustronnie wyściełany pianką poliuretanową PU wykonaną w technologii pianek wylewanych w formach, wyprofilowane do naturalnego kształtu kręgosłupa w części podtrzymującej odcinek krzyżowo-lędźwiowy. - Fotel tapicerowany tkaniną o parametrach i składzie nie gorszych niż: skład: 100% poliester FR z recyklingu, ciężar: 310g/m2 +/- 5%, odpornośc na ścieranie: cykli Martindale, oporność na piling: na sucho 4, na mokro 4 (zgodnie z normą ISO 105-X12:2002), odporność na światło: 6 (zgodnie z normą : ISO-105-B02:1999), trudnozapalnośc: zgodnie z normą BS EN :2006 (tlący papieros) BS EN :2006 (zapałka) Wymagania Zamawiającego spełni rozwiązanie: stelaż stalowy mm lakierowany na kolor zbliżony do RAL 9005, fotel tapicerowany tkaniną w kolorze jasna butelkowa zieleń 16 Krzesło konferencyjne S t r o n a K - D Z P

15 na płozie z pulpitem KK02 - Krzesło konferencyjne na czterech nogach połączonych ze sobą poprzeczką biegnącą po podłożu celem wzmocnienia konstrukcji i stabilności stelaża, wyposażone w stopki zabezpieczające podłoże przed rysowaniem, służące jednocześnie do łączenia krzeseł w rzędy, nogi przednie stelaża połączone poziomą poprzeczką biegnącą pod przednią krawędzią siedziska krzesła. - Stelaż chromowany o przekroju okrągłym fi 11mm - Siedzisko krzesła wykonane z polipropylenu, wyściełane pianką poliuretanową PU, tapicerowane tkaniną, w dolnej części wykończone maskownicą plastikową w kolorze czarnym osłaniającą konstrukcję stelaża siedziska oraz stanowiącą ochronę siedzisk przy sztaplowaniu krzeseł - Oparcie krzesła wykonane z polipropylenu, wyściełane pianką poliuretanową PU, w całości tapicerowane tkaniną, nie dopuszcza się plastikowej maskownicy tylnej części oparcia - Krzesło wyposażone w blat do pisania mocowany na stalowym wsporniku do stelaża krzesła z możliwością łatwego demontażu, ruchomy w zakresie odległości od osoby siedzącej oraz podnoszony w górę o 90 stopni celem ułatwienia wstania z krzesła. - Tkanina o parametrach nie gorszych niż: skład: 100% poliester FR z recyklingu, ciężar: 310g/m2 +/- 5%, odpornośc na ścieranie: cykli Martindale, oporność na piling: na sucho 4, na mokro 4 (zgodnie z normą ISO 105-X12:2002), odporność na światło: 6 (zgodnie z normą : ISO-105-B02:1999), trudnozapalnośc: zgodnie z normą BS EN :2006 (tlący papieros) BS EN :2006 (zapałka) Wymagania Zamawiającego spełni rozwiązanie: Krzesło tapicerowane tkaniną w kolorze: 10 sztukciemny popiel, 10 sztuk- jasny popiel, 10 sztuk- błękit, 20 sztuk- jasny błękit 17 Biurko na nodze kwadratowej 140x60 BR03 71 SPOSÓB MONTAŻU NÓG ZE STELAŻEM 15 S t r o n a K - D Z P

16 - Blat biurka wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV gr. 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna być mniejsza niż 2mm. Rama stelaża powinna dodatkowo spełniać funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Stelaż umożliwiający montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. - Nogi mają być mocowane do ramy poprzez precyzyjnie wykonane odlewy, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. - Biurka powinny posiadać zakres płynnej regulacji wysokości, który dla nogi kwadratowej wynosi 74-84m. - Stelaż oraz nogi biurka należy lakierować proszkowo w strukturze mat. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowana na kolor dąb, stelaż oraz nogi biurka lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Biurko na kwadratowej nodze 130x60 BR04 11 SPOSÓB MONTAŻU NÓG ZE STELAŻEM - Blat biurka wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV gr. 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna być mniejsza niż 2mm. Rama stelaża powinna dodatkowo spełniać funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Stelaż umożliwiający montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. - Nogi mają być mocowane do ramy poprzez precyzyjnie wykonane odlewy, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. 16 S t r o n a K - D Z P

17 Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. - Biurka powinny posiadać zakres płynnej regulacji wysokości, który dla nogi kwadratowej wynosi 74-84m. - Stelaż oraz nogi biurka należy lakierować proszkowo w strukturze mat. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowana na kolor dąb, stelaż oraz nogi biurka lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Nadstawka 2OH ND Wymiary: 80x46x72+7cm +/- 2% - Szafa aktowa z drzwiami skrzydłowymi 2OH na cokole metalowym. - Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. - Widoczne wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Korpus szafy łączony za pomocą złączy mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Ściana tylna ma być wpuszczana w nawfrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. - Fronty skrzydłowe nachodzące na wieńce. Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontować uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. We froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. - Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu o grubości min 25mm. - Półki należy wyposażyć w podpórki zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całek wysokości szafy co 32mm (nie dotyczy półek stałych). - Szafa powinna być posadowiona na cokole metalowym, wykonanym ze stali lakierowanej proszkowo w strukturze mat. - Cokół należy wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm. 17 S t r o n a K - D Z P

18 Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowana na kolor zbliżony do RAL 9016, cokół metalowy wykonany ze stali lakierowanej proszkowo w strukturze mat na kolor zbliżony do RAL Szafa aktowa SZF Wymiary: 80x46x143+7h [cm] +/- 2% - Szafa aktowa z frontem częściowo przeszklonym 4OH na cokole metalowym. - Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. - Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Korpus szafy łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Ściana tylna ma być wpuszczana w nawfrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. - Front szafy dzielony w połowie wysokości na część przeszkloną oraz płytową. - Fronty górne wykonać z hartowanego, przezroczystego szkła typu float o grubości min 5mm. Drzwi wyposażyć w zawiasy z kątem otwarcia min 110 oraz jednopunktowe uchwyty satynowane. - Fronty dolne wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowane w kolorze korpusu o grubości min 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie wielu zamków tym samym kluczem. We froncie prawym zamontować uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. We froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. - Szafa wyposażona w półki płytowe wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej na kolor korpusu o grubości min 25mm.Półki należy wyposażyć w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całek wysokości szafy co 32mm (nie dotyczy półek konstrukcyjnych). - Szafę należy posadowić na cokole metalowym, wykonanym ze stali lakierowanej proszkowo w strukturze mat. - Cokół wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm. Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowana na kolor zbliżony do RAL 9016, cokół metalowy wykonany ze stali lakierowanej proszkowo w strukturze mat na kolor zbliżony do RAL S t r o n a K - D Z P

19 21 Lada modułowa z podświetleniem + nadstawki LD Moduł nr 1: Lada recepcyjna narożna lewa - Wymiary: 145x205 [cm] +/-2% - Blat roboczy dzielony tworząc podział na prawe i lewe ramię. Blaty robocze lady mają być wykonane z płyty wiórowej, grubości min 25mm obustronnie melaminowanej. - Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blaty o głębokości 85cm mają być niezależne od głębokości boku lady, jednak nie mogą przestawać poza głębokość boku lady. Wysokość górnej powierzchni blatu ma wynosić 72cm. - Front lady o wysokości 94cm wykonać z płyty mdf lakierowanej na połysk. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front składający się z dwóch elementów (prawy i lewy) należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). - Cokół lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat. W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. - Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli. - Moduł nr 1: Lada recepcyjna narożna prawa - Wymiary: 145x145 [cm] +/-2% - Blat roboczy dzielony tworząc podział na prawe i lewe ramię. Blaty robocze lady mają być wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości min 25mm obustronnie melaminowanej. 19 S t r o n a K - D Z P

20 - Krawędzie blatu należy zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie blatu zaokrąglić R=2mm. Blaty o głębokości 85cm mają być niezależne od głębokości boku lady, jednak nie mogą przestawać poza głębokość boku lady. Wysokość górnej powierzchni blatu ma wynosić 72cm. - Front lady o wysokości 94cm wykonać z płyty mdf lakierowanej na kolor biały połysk. Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Nie dopuszcza się zastosowania dwóch złożonych ze sobą obrzeży (nie dopuszcza się widocznych linii podziału na głębokości frontu). Krawędzie blatu zaokrąglić R=2mm. Front składający się z dwóch elementów (prawy i lewy) należy ze sobą łączyć na ucios pod kątem 45 (nie dopuszcza się zestawiania prostych formatek ze sobą). - Cokół lady ma być wykonany z płyty MDF o gr. 25mm lakierowanej w strukturze mat. W cokołach mają być zamontowane stopki poziomujące z zakresem regulacji min 10mm. Pod frontem należy zamontować podświetlenie LED w kolorze zimno-białym. Diody mają oświetlać krawędź listwy wykonanej z satynowanego plexi w celu uzyskania efektu świecącej linii. Przewody zasilające mają być prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. - Lada ma posiadać możliwość montażu włącznika oświetlenia z prawej lub lewej strony zestawu (do wyboru przez zamawiającego). Ladę należy wyposażyć w poziomy kanał kablowy umiejscowiony pod batem w miejscu łączenia się z frontem. Kanał ma mieć w przekroju wymiary min 65x70mm i powinien być wykonany z profilowanej blachy stalowej o grubości min 1mm. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o głębokości min 40mm i wysokości 45mm, montowana do kanału kablowego. W płytowych nogach lad pośrednich należy zamontować przepusty kablowe, umożliwiające poziome prowadzenia kabli - Ladę wyposażyć w dwie nadstawki o wymiarach : 55x28x55h [cm] +/-2% wykonane z płyty mdf o grubości 18mm lakierowanej w strukturze mat Wymagania Zamawiającego spełni rozwiązanie: blat lady: płyta wiórowa w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowana na kolor zbliżony do RAL 9016, front lady: płyta mdf lakierowana w kolorze biały połysk zbliżony do RAL 9016, cokół lady: płyta mdf lakierowana w strukturze mat kolor zbliżony do RAL 9016, nadstawki: płyta mdf lakierowana w strukturze mat na kolor jasny szary 22 Ekran tapicerowany ET Wymiary: 140x50x2,5h [cm] +/-2% - Ściankę wykonać jako element w formie ramy wykonanej z drewna litego z naciągniętym na niej pokrowcem z tkaniny typu TARA o odporności na ścieranie min cykli Martindale a. - Ścianka powinna być zaokrąglona na narożnikach promieniem R50 mm oraz dwustronnie zaoblona promieniem zbliżonym do R10 mm. Całkowita grubość wraz z tkaniną nie powinna być większa niż 26mm. Ścianka montowana jest do biurka poprzez elementy przykręcane do blatu z ramą stalową za pomocą śrub. Miejsce mocowania powinno być dobrane w sposób uniemożliwiający niezamierzone wysunięcie ścianki. Elementy łączące lakierowane proszkowo. - Po zamontowaniu ścianka wystaje ponad powierzchnię blatu 500 mm. Wymagania Zamawiającego spełni rozwiązanie: tapicerowana tkaniną w kolorze jasno szarym 20 S t r o n a K - D Z P

21 23 Ekran tapicerowany ET Wymiary: 160x50x2,5h [cm] +/-2% - Ściankę wykonać jako element w formie ramy wykonanej z drewna litego z naciągniętym na niej pokrowcem z tkaniny TARA o odporności na ścieranie min cykli Martindale a. - Ścianka powinna być zaokrąglona na narożnikach promieniem R50 mm oraz dwustronnie zaoblona promieniem zbliżonym do R10 mm. Całkowita grubość wraz z tkaniną nie powinna być większa niż 26mm. Ścianka montowana jest do biurka poprzez elementy przykręcane do blatu z ramą stalową za pomocą śrub. Miejsce mocowania powinno być dobrane w sposób uniemożliwiający niezamierzone wysunięcie ścianki. Elementy łączące lakierowane proszkowo. - Po zamontowaniu ścianka wystaje ponad powierzchnię blatu 500 mm. Wymagania Zamawiającego spełni rozwiązanie: tapicerowana tkaniną w kolorze jasno szarym 24 Stół fi80 ST Wymiary: 80x73cm, +/- 2% - Blat stołu należy wykonać z płyty wiórowej obustronnie melaminowanej w klasie higieniczności E1 i grubości min 25mm. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. - Stelaż należy wykonać z płaskowników stalowych o przekroju 60x6mm lakierowanych proszkowo. - Konstrukcja stelaża w całości spawana. Podstawa stelaż w kształcie kwadratu o bokach min 42x42cm. Elementy pionowe spawane pod kątem Powinny być pochylone od narożników podstawy do wewnątrz blatu. - Podstawę stelaża należy zabezpieczyć podkładkami filcowymi, zapobiegającymi zarysowaniu podłoża. - Mocowanie blatu powinno odbywać się za pośrednictwem trzpieni wpuszczanych w ramę stelaża i skręcanych śrubą imbusową z gwintem metrycznym, zapobiegającym podniesieniu blatu. 21 S t r o n a K - D Z P

22 Wymagania Zamawiającego spełni rozwiązanie: płyta wiórowa obustronnie melaminowana w klasie higieniczności E1 w kolorze dąb, płaskowniki stalowe lakierowane proszkowo na kolor zbliżony do RAL Stół konferencyjny STK Wymiary: 270x80x73h [cm], +/- 2% - Blat stołu wykonać z okleiny naturalnej. - Stelaż składający się z dwóch kolumn. Kolumny należy wykonać z płaskowników stalowych o przekroju 60x6mm lakierowanych proszkowo w strukturze mat. - Konstrukcja stelaża w całości spawana. Podstawa kolumny w kształcie kwadratu o bokach min 55x55cm. Elementy pionowe spawane pod kątem 75-80, powinny być pochylone od narożników podstawy do wewnątrz blatu. - Podstawę stelaża należy zabezpieczyć podkładkami filcowymi, zapobiegającymi zarysowaniu podłoża. - Mocowanie blatu powinno odbywać się za pośrednictwem trzpieni wpuszczanych w ramę stelaża i skręcanych śrubą imbusową z gwintem metrycznym, zapobiegającym podniesieniu blatu. Wymagania Zamawiającego spełni rozwiązanie: okleina blatu naturalna w kolorze dąb, płaskowniki stalowe lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Krzesło obrotowe KO Krzesło obrotowe na kółkach z mechanizmem synchronicznym, na podnośniku gazowym o wymiarach : Szerokość oparcia 425 mm Promień krzywizny oparcia 900 mm Szerokość siedziska 470 mm Średnica podstawy 670 mm Regulacja wysokości podłokietników 200 mm 280 mm, liczona od poziomu siedziska 22 S t r o n a K - D Z P

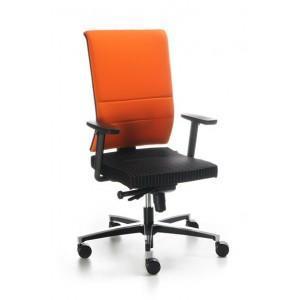

23 Regulacja wysokości siedziska 405 mm 515 mm Wysokość całkowita 1025 mm 1135 mm Wysokość oparcia 575 mm Głębokość siedziska 475 mm Podłokietniki z nakładkami o szerokości 85 mm, długości 230 mm Głębokość całkowita krzesła 640 mm Szerokość całkowita krzesła 680 mm - Oparcie wykonane na bazie plastikowej ramy i rozpiętej na niej tapicerki. Rama stanowi integralną część wspornika w kształcie litery T mocowanego do mechanizmu Oparcie nie posiada twardego szkieletu Tapicerka oparcia wykonana na bazie pianki oraz tkaniny widocznej z przodu i z tyłu oparcia. - Tapicera oparcia posiada podwójne poprzeczne przeszycie w okolicy pasa lędźwiowego Podparcie lędźwiowe wykonane na bazie formatki plastikowej tapicerowana od przodu pianką i czarną tkaniną. - Regulacja wysokości poduszki lędźwiowej w zakresie 80 mm - Poduszka lędźwiowa samo dopasowująca do krzywizny pleców - Siedzisko posiada wyraźne krawędzie i powierzchnie boczne zszywane są z kawałków tkaniny. Nie dopuszcza się zaokrąglonych boków. - Siedzisko wykonane na bazie formatki sklejkowej o grubości 11 mm oraz pianki wtryskowej - Siedzisko o całkowitej grubości 60 mm. Tył siedziska nieco uniesiony ku górze - Siedzisko w tylnej części posiada wciąg tapicerski i przeszycie zapobiegające marszczeniu tkaniny. - Podstawa pięcioramienna plastikowa o ramionach z wyraźnymi krawędziami i płaskiej górnej powierzchni. - Kółka o średnicy 65 mm z przeznaczeniem na miękkie podłoże. - Podłokietniki nylonowe z regulacją wysokości i miękką nakładką z TPU. Zakres regulacji ich wysokości 80 mm. - Mechanizm synchroniczny obsługiwany dwoma symetrycznymi dźwigniami z blokadą w minimum czterech pozycjach z regulacja siły odchylania oparcia oraz regulacją głębokości siedziska - Parametry tkaniny: Skład 100% Poliester Gramatura: 250 g / m2 +/- 5% Szerokość rolki 140 cm Odporność na ścieranie cykli Martindale +/- 10% (UNI EN ISO 12947/2):2000 Pilling: UNI EN ISO 12945/2):2002 Odporność na światło: 6 (EN ISO 105-B02): Certyfikaty trudnozapalności: BS EN /2006 BS EN /2006 BS 5852:2006 (CRIB 5) BS 7176:2007 (Medium Hazard) UNI 9175 (1987) 1IM Wymagania Zamawiającego spełni rozwiązanie: podstawa pięcioramienna w kolorze czarnym, krzesło tapicerowane tkaniną w kolorze grafitowym- 13 sztuk, w kolorze popiel 104 sztuk 27 Stolik okolicznościowy STL01 1 SPOSÓB MONTAŻU NÓG ZE STELAŻEM 23 S t r o n a K - D Z P

24 - Wymiary: 60x60cm - Blat stolika wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i gr. min. 25mm obustronnie melaminowanej. - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV gr. 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna być mniejsza niż 2mm. Rama stelaża powinna dodatkowo spełniać funkcję poziomego prowadzenia okablowania. Rama stolika przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Stelaż umożliwiający montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. - Nogi mają być mocowane do ramy poprzez precyzyjnie wykonane odlewy, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. - Stoliki powinny posiadać zakres płynnej regulacji wysokości, który wynosi 74-84m. Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowana na kolor zbliżony do RAL 9016, stelaż oraz nogi stolika lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Stolik okolicznościowy STL Blat wykonany z płyty mdf o grubości 25 mm z podfrezowaniem od dołu w obwodowej części na odległość 45x15mm. Wykończenie : okleina naturalna. - Podstawę stolika stanowi płoza wykonana z pręta stalowego o średnicy 12 mm, cztery pręty gięte są pod kątem 82 zbiegają się na środku mebla i są spawane. - Materiał płozy- stal lakierowana proszkowo. - Wymiary: 24 S t r o n a K - D Z P

25 średnica- 80cm wysokość- 40cm Wymagania Zamawiającego spełni rozwiązanie: płyta mdf w okleinie naturalnej w kolorze dąb, płozy wykonane ze stali lakierowanej proszkowo na kolor zbliżony do RAL szt., RAL szt. 29 Fotele na płozie FL Korpus mebla wykonano z elementów stalowych rurki, płaskowniki odpowiednio uformowane ze wspawanymi mocowaniami do przykręcania płozy. Całość jest zalana pianką poliuretanową w specjalnej formie. Korpus mebla jest tapicerowany, wewnętrzna cześć klejona, pokrowiec zapinany od dołu na zamek. - Płoza wykonana z pręta o średnicy 12 mm, tylna część gięta pod kątem 60, przednia część pod kątem 86. Pręty w dolnej środkowej części gięte pod kątem 96 zespawane ze sobą. Promienie gięcia to 24 i 48 mm. Górna część płozy wyprofilowana i dopasowana do dolnej części korpusu stanowiącej siedzisko mebla. Elementy pozwalające zamocować płozę do korpusu to elementy z blachy (gr. 4mm) z otworami, przyspawane do płozy. Płoza lakierowana proszkowo. - Warstwę pokryciową stanowi tkanina o następujących parametrach: skład: 100% Trevira CS gramatura: 440g/m2 ścieralność : cykli - oraz tkanina o parametrach: gramatura: 460 g/m2 materiał: 100% wełna odporność na ścieranie: cykli - Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: płoza lakierowana proszkowo na kolor zbliżony do RAL 7021)- 4 szt. oraz na kolor zbliżony do RAL 7037) 4 szt., warstwę pokryciową stanowi tkanina w kolorze pomarańczowym 3 szt., butelkowej zieleni 3 szt. oraz tkanina w kolorze jasnej butelkowej zieleni 1 szt., seledynowy 1 szt. 25 S t r o n a K - D Z P

26 30 Fotel z wysokim oparciem FL Konstrukcja stalowa z profili z prętów zatopiona w piance poliuretanowej. - Pianka odlewana w formie, środek spieniający wprowadzany metodą wtryskową. - Podstawę fotela stanowi talerz obrotowy wykonany z kwadratowej podstawy o wymiarach 440x440 o grubości 10mm, kolumna wykonana z rury stalowej o średnicy 42 mm frezowanej w dolnej części - w wersji lakierowanej. - Tkanina o parametrach: Gramatura: 460 g/m2 Materiał: 100% wełna Odporność na ścieranie: cykli - Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: kolumna wykonana z rury stalowej w wersji lakierowanej w kolorze głęboki popiel zbliżony do RAL tkanina w kolorze turkus 2 szt., w kolorze jasna butelkowa zieleń 2 szt. 31 Sofa modułowa SN 2 - Elementy konstrukcyjne korpusu to: płyta wiórowa 18 mm, sklejka 18 mm, płyta pilśniowa 3 mm, tarcica brzozowa o przekroju 25x50 mm i tarcica sosnowa o przekrojach 25x25, 25x50, 25x60 mm. - Warstwę sprężynującą siedzisk stanowią pasy tapicerskie, na które zamocowany jest filc, sprężyny typu bonell o wysokości 80 mm i pianka poliuretanowa N3543. Na oparciach i podłokietnikach 26 S t r o n a K - D Z P

27 zastosowano piankę poliuretanowo N3030 i piankę N40HD. W poduszce kwadratowej wkład wypełniony jest kulką silikonową a pokrowiec zapinany jest na zamek błyskawiczny. Poduszka w kształcie wałka wykonana jest z pianki poliuretanowej N2516, posiada pokrowiec zapinany na zamek błyskawiczny. - Na warstwę wyściełającą zastosowano włókninę tapicerską o gramaturze 100 g/m. - Warstwę pokryciową stanowi tkanina o następujących parametrach: Gramatura: 460 g/m2 Materiał: 100% wełna Odporność na ścieranie: cykli - Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) - Cokół wykonany jest z płyty MDF lakierowanej. Na narożnikach cokołu znajduje się profilowany płaskownik wykonany ze stali malowanej proszkowo. Wymagania Zamawiającego spełni rozwiązanie: tkanina tapicerska w kolorze mięty, cokół z płyty mdf lakierowanej na kolor zbliżony do RAL 9005, płaskownik ze stali malowanej proszkowo na kolor srebrny połysk 32 Hoker na drewnianych nogach HK Oparcie o łukowatym kształcie. Charakterystyczne cięcie z tyłu, formowane wtryskowo, wykonane z polipropylenu. Podstawa to nogi wykonane z jesionu, połączone pierścieniem z odlewu aluminiowego, który służy jako podnóżek. - Wymagania Zamawiającego spełni rozwiązanie: kolor tworzywa siedziska biały, kolor nóg bielony popiół 27 S t r o n a K - D Z P

28 33 Stół konferencyjny 200x80 STK Blat wykonać z trójwarstwowej płyty wiórowej grubości min 25mm w klasie higieniczności E1 obustronnie melaminowanej. - Wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Narożniki blatu zaokrąglić R= ok 50mm. - Ramę stelaża wykonać z profilowanej blachy stalowej o grubości min 2mm tworzącej profil otwarty o przekroju ok 35x55mm. Ramę mocować do blatu za pomocą wpustek tworzywowych i śrub imbusowych z gwintem metrycznym. - Nogi stołu wykonać z profilowanej blachy stalowej o grubości min 2mm. Przekrój nogi powinien wynosić: szerokość 30mm, głębokość 86mm, a od strony zewnętrznej nogę należy zaokrąglić promieniem R=17,5mm. Kształt nóg powinien umożliwić przeprowadzenie okablowania. Kąt pochylenia nogi w stosunku do blatu powinien mieścić się w zakresie Od strony wewnętrznej nogę wyposażyć w zamknięcie typu Click o szerokości 30mm na całej wysokości nogi. - Nogę wesprzeć na stopce z chromowanego aluminium o przekroju dopasowanym do profilu nogi. Stopka od strony wewnętrznej powinna być otwarta w celu swobodnego wprowadzenia kabli do nogi. Wysokość stopki powinna wynosić ok 30mm i posiadać wbudowany regulator w kolorze chromowanego aluminium, umożliwiający poziomowanie w zakresie min 10mm. - Noga powinna być mocowana za pomocą adaptera stalowego łączącego jednocześnie ramę z nogą za pomocą jednej śruby. Użycie adaptera powinno dawać możliwość wielokrotnego montażu oraz demontażu nogi bez utraty stabilności konstrukcji. Nie dopuszcza się zastosowania konstrukcji spawanej. - Nogi oraz stelaż lakierować proszkowo w strukturze mat. Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowana na kolor biały zbliżony do RAL 9016, nogi oraz stelaż lakierować proszkowo w strukturze mat na kolor zbliżony do RAL S t r o n a K - D Z P

29 34 Krzesło konferencyjne na krzyżaku KK Korpus siedziska i oparcia: konstrukcja stalowa z płaskowników i prętów zatopiona w piance poliuretanowej. Pianka odlewana w formie, środek spieniający wprowadzany metodą wtryskową. - Nogi typu krzyżak - wykonane z pręta stalowego o średnicy 16 mm ze stali lakierowanej proszkowo. Wszystkie nogi mocowane są do korpusu mebla za pomocą śrub M6 i wspawanych nakrętek. - Warstwę pokryciową stanowi tkanina o parametrach: Skład: 100% Trevira CS gramatura: 440g/m2 ścieralność : cykli - Wymiary: Szerokość:54cm Głębokość: 63cm Wysokość: 85cm Głębokość siedziska: 45cm Wysokość siedziska: 45cm Wymagania Zamawiającego spełni rozwiązanie: tkanina tapicerowana w kolorze szarym, pręt stalowy nóg ze stali lakierowanej proszkowo na kolor zbliżony do RAL Fotel z wysokim oparciem na płozie FL Konstrukcja stalowa z profili z prętów zatopiona w piance poliuretanowej. - Pianka odlewana w formie, środek spieniający wprowadzany metodą wtryskową. - Płoza wykonana z pręta o średnicy 12 mm, tylna część gięta pod kątem 60, przednia część pod kątem 86. Pręty w dolnej środkowej części gięte pod kątem 96 zespawane ze sobą. Promienie 29 S t r o n a K - D Z P

30 gięcia to 24 i 48 mm. Górna część płozy wyprofilowana i dopasowana do dolnej części korpusu stanowiącej siedzisko mebla. - Płoza lakierowana proszkowo. Elementy pozwalające zamocować płozę do korpusu to elementy z blachy (gr. 4mm) z otworami, przyspawane do płozy. - Fotel tapicerowany tapicerką o następujących parametrach: Skład: 100% Trevira CS gramatura: 440g/m2 ścieralność : cykli Wymagania Zamawiającego spełni rozwiązanie: płoza lakierowana proszkowo na kolor zbliżony do RAL 7021, tkanina tapicerowana w kolorze głęboki morski 36 Stolik okolicznościowy STL Blaty wykonano z płyty MDF o grubości 12mm lakierowana proszkowo. - Podstawę stolików stanowi noga wykonana z blachy stalowej giętej i spawanej o grubościach: 8, 3, 2 mm, noga lakierowana. Wymagania Zamawiającego spełni rozwiązanie: płyta mdf lakierowana proszkowo na kolor grafitowy 12 szt. zbliżony do RAL 7021, 6 szt. na kolor biały zbliżony do RAL 9016, noga lakierowana na kolor zbliżony do RAL Fotel budka FL Fotel na bazie 4 ramiennej, wykonanej ze stopu metali lekkich, polerowanej, wyposażonej w stopki z wkładką filcową oraz wspornikowej rury stalowej o wymiarach 50x2mm, chromowanej w technologii chromu III wartościowego. - Fotel wyposażony w kaptur o walorach akustycznych. 30 S t r o n a K - D Z P

31 - Kubełek oraz kaptur posiada konstrukcję metalową, oblaną pianką poliuretanową, wykonaną w technologii pianek wylewanych w formach o gęstość 85 kg/m3. - Fotel w całości tapicerowany tkaniną o parametrach: skład 100% poliester FR, gramatura 310 g/m2, odporność na ścieranie cykli Martinadale`a pilling 5, - trudnozapalność: papieros (PN EN ) zapałka (PN EN1021-2) Wymagania Zamawiającego spełni rozwiązanie: tkanina tapicerowana w kolorze pastelowy niebieski 38 Krzesło konferencyjne na płozie KK Element konstrukcyjny korpusu to sklejka gięto-klejona o grubości 10 mm stanowiąca siedzisko i oparcie mebla. - Siedzisko pokryte pianką poliuretanową N4060 o grubości 30 mm, na oparcie zastosowano piankę poliuretanową N4060 o grubości 60 mm, natomiast tył oklejono pianką N1828 o grubości 4 mm. - Warstwę pokryciową stanowi tkanina o następujących parametrach: Gramatura: 460 g/m2 Materiał: 100% wełna Odporność na ścieranie: cykli - Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) - Korpus osadzony jest na płozach ze stali malowanej proszkowo. - Podstawa składa się z dwóch płóz bocznych połączonych ze sobą pod siedziskiem płaskownikami wykonanych z materiału o przekroju 6x30 (mm). Płaskownik gięty jest w przedniej części mebla pod kątem 92, w części tylnej 72 - Podkładki pod płozy wykonane z tworzywa sztucznego zamocowane są od dołu płaskownika. 31 S t r o n a K - D Z P

32 Wymagania Zamawiającego spełni rozwiązanie: tkanina tapicerowana w kolorze jasny szary, płozy ze stali malowanej proszkowo na kolor srebrny z połyskiem zbliżony do RAL Krzesło konferencyjnie na drewnianych nogach KK Elementem nośnym krzeseł jest formowany filc o charakterystycznym kształcie, pozyskiwany w wyniku sprasowania włókien w formie. - Krzesło w wersji: filc z pokrowcem na przedniej części pokrowiec przeszywany jest z włókniną tapicerską 100g/m2, tapicerowany tkaniną o następujących parametrach: skład: 100% Trevira CS gramatura: 440g/m2 ścieralność : cykli - Dodatkowo w części siedziskowej wklejona jest formatka pianki odlewanej pozyskiwana metodą wtryskową. - Podstawę stanowią cztery nogi połączone w górnej części oskrzynią. Całość wykonano z drewna litego. - Podstawa mocowana jest do usztywnionej i wzmocnionej części filcu od dołu siedziska. Wymagania Zamawiającego spełni rozwiązanie: tkanina tapicerowana w kolorze pomarańczowym, nogi z drewna litego jesion 40 Stolik okolicznościowy na drewnianych nogach STL S t r o n a K - D Z P

33 - Stoliki - blat wykonany z okleiny naturalnej o grubości 25 mm z podfezowaniem od dołu w obwodowej części. Podstawa stolika to noga wykonana z drewna jesionowego o przekroju nóg 30x40mm. - Łączyny zapewniające stabilność nóg, od dołu stopki tworzywowe lub tworzywowe z filcem. - Wymiary: Średnica 80cm Wysokość 40cm Wymagania Zamawiającego spełni rozwiązanie: okleina naturalna w kolorze dąb, podstawa z drewna jesionowego 41 Stolik okolicznościowy na drewnianych nogach STL Stoliki - blat z okleiny naturalnej o grubości 25 mm z podfezowaniem od dołu w obwodowej części. - Podstawa stolika to noga wykonana z drewna jesionowego o przekroju nóg 30x40mm. - Łączyny zapewniające stabilność nóg, od dołu stopki tworzywowe lub tworzywowe z filcem. - Wymiary: Średnica 50cm Wysokość 55cm Wymagania Zamawiającego spełni rozwiązanie: okleina naturalna w kolorze dąb, podstawa z drewna jesionowego 42 Pufa worek do siedzenia PF 3 - Wymiary : 80x100 - Dzięki wypełnieniu lekkim granulatem, pufy z łatwością można przesuwać z miejsca na miejsce. Wygodne siedziska pozwalają na przyjęcie dowolnej pozycji ciała i zapewniają podparcie każdej jego części. Pokrowiec powinien być zdejmowany, zewnętrzny, przeznaczony do prania można łatwo utrzymać w czystości. Warstwę pokryciową stanowi tkanina pokryta specjalną warstwą 33 S t r o n a K - D Z P

34 ochronną, tworząca hydrofobową powłokę zabezpieczającą przed szybkim przesiąkaniem płynów, o następujących parametrach: Gramatura m2-230 Skład- 100% Polyester Szerokość użytkowa- min. 140 cm Test Martindale Przesuwalność nitek- 3 mm WARP 3,5 mm WEFT Skłonność do mechacenia i peelingu- 4 Odporność na tarcie suche- 5 Odporność na tarcie mokre- 4 Wymagania Zamawiającego spełni rozwiązanie: tkanina w kolorze szarym 43 Sofa modułowa SFM Elementy konstrukcyjne korpusu to: płyta wiórowa 18 mm, sklejka 18 mm, tarcica sosnowa i brzozowa o przekrojach 25x50 mm. - Warstwę sprężynującą siedzisk stanowią pasy tapicerskie, na które zamontowany jest filc i pianka poliuretanowa N3550 i N3543 o grubości 130 mm. Na oparciach zastosowano piankę poliuretanową N75120 o grubości 20 mm. - Na oparciach i podłokietnikach zamocowano poduszki z wypełnieniem z kulki silikonowej, które wsparte są na konstrukcji prętowej wychodzącej z korpusu mebla. - Na warstwę wyściełającą zastosowano włókninę tapicerską o gramaturze 100 g/m 2. - Warstwę pokryciową sofy stanowi tkanina o następujących parametrach : Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) - Mebel na wysokich nogach stalowych z rury o średnicy 25 mm i wysokości 150 mm. - Zestaw składa się z trzech modułów dwóch modułów lewych i jednego modułu prawego 34 S t r o n a K - D Z P

35 Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze jasny szary, poduszki w kolorze pudrowy róż i jasny burgund, nogi stalowe lakierowane na kolor czarny zbliżony do RAL Fotel SM Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzana do formy metodą wtryskową. Oparcia mocowane są do siedzisk za pomocą stalowych kątowników. - Blendy wykonane ze sklejki, która jest oklejana pianką poliuretanową o grubości 4 mm. - Mocowanie do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia) i wysokie. - Fotel tapicerowany o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) - Nogi wykonane z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. Wymagania Zamawiającego spełni rozwiązanie: fotel tapicerowany tkaniną w kolorze żywej zieleni (przód) i trawiastej zieleni (tył) 4 sztuki, winnej czerwieni 2 sztuki, pudrowy róż 2 sztuki, czerwonym 1 sztuka, elementy metalowe malowane proszkowo na kolor zbliżony do RAL Pufa z kolekcji modułowej PF S t r o n a K - D Z P

36 - Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową Pianka wprowadzana do formy metodą wtryskową. - Nogi wykonano z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. - Pufa tapicerowana tkaniną o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) - Wymagania Zamawiającego spełni rozwiązanie: pufa tapicerowana tkaniną w kolorze pudrowy róż, elementy metalowe malowana proszkowo na kolor zbliżony do RAL Sofa z kolekcji modułowej SF Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzana do formy metodą wtryskową. - Oparcia mocowane są do siedzisk za pomocą stalowych kątowników. - Blendy wykonane ze sklejki, która jest oklejana pianką poliuretanową o grubości 4 mm. - Mocowane do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia). - Integralną część sofy stanowi stolik z wbudowanym mediaportem (1 x 230 V, 2 x USB) - Nogi wykonano z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. - Sofa tapicerowana tkaniną o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność EN (zapłon od tlącego papierosa) 36 S t r o n a K - D Z P

37 EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze winnej czerwieni 1 sztuka, pudrowy róż 1 sztuka, czerwonym 1 sztuka, elementy metalowe malowana proszkowo na kolor zbliżony do RAL Fotel narożny z blendą wysoką SFB Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzona do formy metodą wtryskową. - Oparcia mocowane są do siedzisk za pomocą stalowych kątowników. - Blendy wykonano ze sklejki, która jest oklejana pianką poliuretanową o grubości 4 mm. - Mocowane do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia) i wysokie. - Fotel tapicerowany tkaniną o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) - Nogi wykonano z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. - Wymiary: Szerokość 68 cm, Głębokość 68 cm, Wysokość 124 cm, Głębokość siedziska 51 cm, Wysokość siedziska 43 cm. Wymagania Zamawiającego spełni rozwiązanie: fotel tapicerowany tkaniną w kolorze żywej zieleni (przód) i trawiastej zieleni (tylna blenda), elementy metalowe malowana proszkowo na kolor zbliżony do RAL Sofa z kolekcji modułowej SF S t r o n a K - D Z P

38 - Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzana do formy metodą wtryskową. - Oparcia mocowane są do siedzisk za pomocą stalowych kątowników. - Blendy wykonane ze sklejki, która jest oklejana pianką poliuretanową o grubości 4 mm. - Mocowanie do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia) i wysokie. - Nogi wykonane z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. - Tapicerka siedziska i oparcia o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze cukierkowy róż 1 sztuka, jasny burgund 1 sztuka, elementy metalowe malowana proszkowo na kolor grafit zbliżony do RAL Sofa z kolekcji modułowej SF S t r o n a K - D Z P

39 - Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzana do formy metodą wtryskową. - Oparcia mocowane są do siedzisk za pomocą stalowych kątowników. - Blendy wykonane ze sklejki, która jest oklejana pianką poliuretanową o grubości 4 mm. - Mocowanie do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia) i wysokie. - Nogi wykonano z profili stalowych i rur. Mocowanie od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. - Sofa tapicerowana tkaniną o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze jasny bordo+ pudrowy róż 1 sztuka, cukierkowy róż + pudrowy róż 1 sztuka, elementy metalowe malowana proszkowo na kolor grafit zbliżony do RAL Stół konferencyjny na kółkach STM Wymiary 160 cm x 70 cm x 72 cm - Stoły konferencyjne ze stelażem składanym, uchylnie - Stoły posiadają możliwość składowania ich w sposób zabierający bardzo niewiele przestrzeni, wjeżdżając jeden w drugi - Stół w związku z tym, ze posiada kółka, jest mobilny, poręczny przy aranżowaniu przestrzeni. - Stelaż zbudowany z rury owalnej chromowanej, na kółkach, uchylny, wykonany ze stali - Nogę stelaża stanowi rura o wymiarach 80x40 i wysokości 550. Stopa zbudowana jest z rury owalnej chromowanej 60x30 cm. W standardzie regulatory poziomu - Stół do wielokrotnego montażu i demontażu, możliwość łączenia kilku stołów w zamknięte układy za pomocą łącznika (łączenie na haczyk) 39 S t r o n a K - D Z P

40 - Blat z płyty meblowej melaminowanej grubości 18 mm, oklejonej obrzeżem PCV o grubości 2 mm, w kolorze blatu. Obrzeże w kolorze płyty meblowej. Wymagania Zamawiającego spełni rozwiązanie: stół konferencyjny na kółkach z blatem w kolorze popiel 51 Krzesło na stalowych nóżkach KK Siedzisko: cienka powłoka polipropylenowa wzmocniona włóknem szklanym - Podstawa: krzesła osadzone w profilu z drewna zakrzywionego i zaokrąglonego na końcach Wymagania Zamawiającego spełni rozwiązanie: krzesło z siedziskiem w kolorze bordowym, osadzone w profilu z drewna jesionowego. 52 Fotel konferencyjny FK Fotel konferencyjny na płozie z metalowego pręta o przekroju fi 11 mm, zakończonej stopkami - Oparcie i siedzisko fotela w kształcie jednolitego kubełka z podłokietnikami - Kubełek posiada konstrukcję metalową, oblaną pianką poliuretanową, wykonaną w technologii pianek wylewanych w formach o gęstości 85 kg/m 3 i 70 kg/m 3 dla poduszki siedziska 40 S t r o n a K - D Z P

41 - Kubełek tapicerowany tkaniną o następujących parametrach: Skład 100 % poliester FR z recyklingu Ciężar 310 g/m 2 +/- 5% Odporność na ścieranie cykli Martindale Odporność na piling: na sucho 4, na mokro 4 Odporność na światło 6 Trudnozapalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) Wymagania Zamawiającego spełni rozwiązanie: fotel tapicerowany tkaniną w kolorze błękitnym, 53 Fotel konferencyjny na kółkach FK Korpus mebla wykonany z elementów stalowych rurki, płaskowniki odpowiednio uformowane ze wspawanymi mocowaniami do przykręcania płozy. Całość zalana pianką poliuretanową w specjalnej formie. - Korpus mebla jest tapicerowany, wewnętrzna część klejona, pokrowiec zapinany od dołu na zamek. - Podstawa typu pająk wykonana z rury o średnicy 18 mm giętej pod kątem 117 o - Korpus mebla mocowany jest do podstawy za pomocą odpowiednio uformowanej blachy i śrub z gwintem metrycznym. - Fotel tapicerowany tkaniną o następujących parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: fotel tapicerowany tkaniną w kolorze jasny turkus, elementy metalowe lakierowane na kolor zbliżony do RAL Stolik kawowy 4 41 S t r o n a K - D Z P

42 SK - Industrialny stolik kawowy o geometrycznej formie kwadratu - Blat i podstawa wykonana ze stali - Kształt perforacji blatu: plaster miodu - Wymiary: Szerokość 42 cm, wysokość 42 cm, głębokość 42 cm Wymagania Zamawiającego spełni rozwiązanie: elementy metalowe lakierowane proszkowo na kolor czarny zbliżony do RAL Regał modułowy 6OH RG Szkielet zewnętrzny regału stanowią dwie drabinki zewnętrzne o wymiarach 219,6 x 38,1cm wykonane z profili stalowych 18 x 18 mm, z otworami na półki z jednej strony. Szkielet wewnętrzny stanowi 6 drabinek wewnętrznych o takich samych wymiarach, z otworami na półki po obu stronach. Wieniec dolny regału utworzony z 4 półek ze stopkami do poziomowania o wymiarach 34,5 x 38 cm oraz 3 modułów ze stopkami usztywniających konstrukcję (moduł usztywniający posiada wieniec dolny, górny oraz ściankę tylną) o wymiarach 34,5 x 38 x 38 cm. Półki i elementy usztywniające wykonane z płyty melaminowanej. Wszystkie elementy przymocować do regału za pomocą złącz mimośrodowych i zamontować naprzemiennie. W przestrzeniach nad półkami ze stopkami 4 skrzynki wkładane z drzwiami push to open o wymiarach 34,4 x 36,1 x 34,3 cm, wykonane 42 S t r o n a K - D Z P

43 z płyty melaminowanej 12mm. Drugi poziom regału stanowią 4 moduły usztywniające konstrukcję regału o wymiarach 34,5 x 38, wykonane z płyty melaminowanej 18 mm, mocowane do regału za pomocą złączy mimośrodowych oraz 3 skrzynki wkładane z drzwiami push to open, ułożone naprzemiennie (moduł usztywniający>skrzynka>moduł usztywniający>skrzynka itd.) Nad i pod trzema skrzynkami zamontowane półki (6 sztuk) tak, aby utworzyły przestrzeń do wsunięcia skrzynek. Utworzona przestrzeń 3OH i 4 OH pozostaje wolna. Poziom 5OH stanowi 7 półek o wymiarach 34,5 x 38 wykonanych z płyty melaminowanej 18 mm mocowane na złączach mimośrodowych do szkieletu regału oraz 4 skrzynki otwarte o wymiarach 34,4 x 36,1 x 34,3, z płyty melaminowanej. Skrzynki umieszczone co 2 przestrzeń (skrzynka>pusta przestrzeń>skrzynka>pusta przestrzeń itd.). Poziom 6PH stanowi tak samo jak w poziomie 5OH 7 półek o takich samych wymiarach oraz 3 skrzynki otwarte umieszczone naprzemiennie (pusta przestrzeń>skrzynka>pusta przestrzeń>skrzynka itd.). Wieniec górny regału stanowi 7 półek 34,5 x 38 melaminowanych. Wymagania Zamawiającego spełni rozwiązanie: płyta melaminowana w kolorze dąb 56 Stół wysoki do hokerów STW Stół o wymiarze gabarytowym o szerokości 1600, głębokości 600, wysokość 1100 mm - Cała konstrukcja wykonana z profilu 50x25 mm - Część dolna ramy (podnóżek) wykonana z profilu 40 x 20 mm ze stali nierdzewnej. Nie dopuszcza się spawów widocznych od zewnątrz. - W blacie i nogach płytowych stołu muszą być zamontowane gwintowane gniazda metalowe blat i nogi przymocowane do stelaża za pomocą śrub - Części płytowe blat i nogi łączone ze sobą za pomocą mimośrodów - Wszystkie elementy płytowe wykonane z płyty nie grubszej niż 25 mm, wiórowej melaminowanej w klasie higieniczności E1 - Wszystkie krawędzie blatu zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3 mm - Z uwagi na trwałość i estetykę wykończenia doklejka musi być wtopiona w strukturę płyty za pomocą technologii laserowej - Nie dopuszcza się użycia kleju do montowania sklejki Wymagania Zamawiającego spełni rozwiązanie: stół w kolorze dąb (blat), grafit (boki) 43 S t r o n a K - D Z P

44 57 Stół wysoki do hokerów STW Stół o wymiarach gabarytowych szerokość 1800, głębokości 600, wysokość 1100 mm - Blat górny wykonany z płyty 25 mm, boki i dolna część z płyty 18 mm, wiórowej melaminowanej, w klasie higieniczności E1 o podwyższonej trwałości - Przestrzeń między górną a dolną płytą wynosi 100 mm - Wszystkie krawędzie blatu zabezpieczone doklejką z tworzywa sztucznego o grubości 2 mm i promieniu r=3 mm, - Z uwagi na trwałość i estetykę wykończenia doklejka musi być wtopiona w strukturę płyty za pomocą technologii laserowej - Nie dopuszcza się użycia kleju do montowania doklejki - Nogi metalowe wykonane z profilu 65 x 65 mm - Stopy metalowe o wymiarach 490 x 490 mm wykonane z blach o łącznej grubości 8 mm Wymagania Zamawiającego spełni rozwiązanie: stół z blatem w kolorze dąb, elementy metalowe malowane proszkowo na kolor grafitowy 58 Stół konferencyny fi135 STK Wymiary: fi 135/74 h (cm) 44 S t r o n a K - D Z P

45 - Blat należy wykonać z trójwarstwowej płyty wiórowej grubości min. 25 mm w klasie higieniczności E1, obustronnie metalinowanej. - Wąskie krawędzie należy zabezpieczyć obrzeżem PCV grubości 2mm, w kolorze płyty. Krawędzi obrzeża zaokrąglić r=2 mm. - Rama stelaża wykonana z profilowanej blachy stalowej o grubości min. 2 mm tworzącej profil otwarty o przekroju ok 35 x 55 mm. Ramę należy mocować do blatu za pomocą wpustek tworzywowych i śrub imbusowych z gwintem metrycznym. Ze względu na małą trwałość połączenia nie dopuszcza się wkręcania śrub bezpośrednio w płytę. - Nogi stołu wykonane z profilowanej blachy stalowej o grubości min. 2 mm. Przekrój nogi powinien wynosić szerokość 30 mm, głębokość 86 mm, a od strony zewnętrznej nogę należy zaokrąglić promieniem r=17,5 mm. - Kształt nóg powinien umożliwić przeprowadzenie okablowania. Kąt pochylenia nogi w stosunku do blatu powinien mieścić się w zakresie o. Od strony wewnętrznej nogę należy wyposażyć w zamknięcie typu Click o szerokości 30 mm na całej wysokości nogi. - Nogę należy wesprzeć na stopce z chromowanego aluminium o przekroju dopasowanym do profilu nogi. Stopka od strony wewnętrznej powinna być otwarta w celu swobodnego wprowadzenia kabli do nogi. Wysokość stopki powinna wynosić ok. 30 mm i posiadać wbudowany regulator, umożliwiający poziomowanie w zakresie min. 10 mm. - Noga powinna być mocowana za pomocą adaptera stalowego łączącego jednocześnie ramę z nogą za pomocą jednej śruby. Użycie adaptera powinno dawać możliwość wielokrotnego montażu oraz demontażu nogi bez utraty stabilności konstrukcji. - Nie dopuszcza się zastosowania konstrukcji spawanej. Wymagania Zamawiającego spełni rozwiązanie: blat w kolorze białym zbliżonym do RAL 9016, stelaż lakierowany proszkowo na kolor zbliżony do RAL 9016, regulator wysokości stopki w kolorze chromowanego aluminium 59 Biurko typu bench podwójne BB01 6 SPOSÓB MONTAŻU NÓG ZE STELAŻEM - Wymiary 140 x 160 x 74 cm - Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 i grubości minimum 25 mm obustronnie melaminowanej, w minimalnym rozmiarze 40 x 40 cm. Wąskie płaszczyzny 45 S t r o n a K - D Z P

46 zabezpieczyć obrzeżem PCV grubości 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglić r = 2 mm. - Konstrukcja stelaża ramowa, wykonana z profilowanej blachy stalowej o przekroju otwartym 30 x 40 mm. Dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna być mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniać funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym oraz wkrętów. - Stelaż umożliwiający montaż nóg kwadratowych o przekroju kwadratowym 50 x 50 mm bez konieczności rozkręcania lub zmiany ramy. - Nogi mają być mocowane do ramy poprzez precyzyjnie wykonane odlewy, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywać się za pomocą jednej śruby. Nie dopuszcza się konstrukcji spawanej. Wymagania Zamawiającego spełni rozwiązanie: blat biurka w kolorze dąb, stelaż oraz nogi biurka lakierowane proszkowo w strukturze mat na kolor zbliżony do RAL Szafka typu locker 2OH LC Wymiary 80 x 42 x 78 - Szafka typu locker 2OH podwójny, 4 skrytki, zamek wg konfiguracji - Całość wykonana z płyty melaminowanej - Zawiasy typu BLUM 100 lub równoważne - Możliwość zamontowania cichego domyku typu Bluemotion lub równoważny - Zamek cylindryczny wykonany z trwałych materiałów z możliwością szybkiej wymiany cylindra i użycia klucza master - Powinien zawierać w zestawie łamany klucz oraz klucz zapasowy Wymagania Zamawiającego spełni rozwiązanie: korpus oraz fronty górnych szafek/skrytek w kolorze grafitowym, fronty dolnych szafek/skrytek w kolorze popiel 46 S t r o n a K - D Z P

47 61 Fotel konferencyjny z podłokietnikami KP Fotel konferencyjny obrotowy na krzyżaku czteroramiennym z podłokietnikami - Wymiary: Wysokość całkowita 1100 mm, szerokość całkowita 555 mm, głębokość całkowita 640 mm, wysokość siedziska 440 mm, wysokość oparcia 610 mm, szerokość oparcia 470 mm, głębokość siedziska 450 mm, szerokość siedziska 510 mm, średnica podstawy 715 mm - Oparcie i siedzisko stanowią jeden monolityczny element - Oparcie o smukłej sylwetce zwężającej się ku górze - Oparcie i siedzisko tapicerowane w całości tkaniną, nie posiada plastikowych maskownic - Siedzisko i oparcie wykonane na bazie metalowego szkieletu i wtryskowej pianki - Tapicerka oparcia zszywana z elementów tak, aby uniknąć marszczenia ze względu na obłe kształty - Wszystkie krawędzie wokół kubełka w miejscu zszycia tapicerki tworzą wystający margines - Oparcie o zróżnicowanej grubości grubsze w dolnej części i wyraźnie zwężające się ku górze - Siedzisko o zróżnicowanej grubości. Od 7 cm w środkowej części zwężająca się na zewnątrz do 2 cm. - Stałe podłokietniki o kształcie rombu wykonane ze stalowego płaskownika o szerokości 25 mm - Krzesło osadzone na obrotowej czteroramiennej stalowej kolumnie o średnicy 50 mm, bez regulacji wysokości krzesła - Ramiona kolumny wykonane z blachy w układzie pionowym zwężające się w kierunku zewnętrznym wykończone podłużnymi stopkami o grubości ramion - Fotel tapicerowany tkaniną o parametrach nie gorszych niż: Skład 100 % poliester Waga 366 g/m 2 +/- 15 g Odporność na ścieranie cykli Martindale Odporność na pilling 4-5 Odporność na światło 3-4 Trudnozapalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) Wymagania Zamawiającego spełni rozwiązanie: fotel tapicerowana tkaniną w kolorze szarym, elementy metalowe malowane proszkowo na kolor metalik 47 S t r o n a K - D Z P

48 62 Sofa z kolekcji modułowej SF Konstrukcja siedzisk i oparć jest wykonana ze sklejki z pianką poliuretanową. Pianka wprowadzana do formy metodą wtryskową. - Oparcia mocowane są do siedzisk za pomocą stalowych kątowników - Blendy wykonano ze sklejki, która jest oklejana pianką poliuretanową o grubości 4 mm. - Mocowane do oparć za pomocą łączników. Występują jako niskie (poniżej linii oparcia) i wysokie. - Nogi wykonane z profili stalowych i rur. Mocowane są od dołu mebla wraz z profilami stalowymi wzmacniającymi konstrukcję. - Sofa tapicerowana tkaniną o parametrach: Gramatura 460 g/m 2 Skład 100 % wełna Odporność na ścieranie cykli Trudnopalność: EN (zapłon od tlącego papierosa) EN (zapłon od płomienia zapałki) BS 5852 poziom 5 (CRIB 5) Wymagania Zamawiającego spełni rozwiązanie: sofa tapicerowana tkaniną w kolorze czerwonym, elementy metalowe malowane proszkowo na kolor zbliżony do RAL Stół konferencyjny okrągły fi110 STKM Wymiary 110 x 73 cm 48 S t r o n a K - D Z P

49 - Blat stołu wykonany z trójwarstwowej płyty wiórowej o grubości 25 mm w klasie higieniczności E1, obustronnie melaminowanej, w rozmiarze 40 cm x 40 cm - Wąskie płaszczyzny zabezpieczyć obrzeżem PCV grubości 2 mm, w kolorze płyty. Krawędzie obrzeża zaokrąglone r = 2 mm - Stelaż wykonany z płaskowników stalowych o przekroju 60 x 6 mm - Konstrukcja stelaża w całości spawana. Podstawa stelaża w kształcie kwadratu o bokach min 42 x 42 cm. Elementy pionowe spawane pod kątem o powinny być pochylone od narożników podstawy do wewnątrz blatu. - Podstawę stelaża należy zabezpieczyć podkładkami filcowymi, zapobiegającymi zarysowaniu podłoża. - Mocowanie blatu powinno odbywać się za pośrednictwem trzpieni wpuszczanych w ramę stelaża i skręcanych śrubą imbusową z gwintem metrycznym, zapobiegającym podniesieniu blatu. Wymagania Zamawiającego spełni rozwiązanie: blat stolika w kolorze dąb, elementy metalowe lakierowane proszkowo w drobnej strukturze na kolor zbliżony do RAL Hoker na płozie HK Element konstrukcyjny korpusu to sklejka gięto-klejona o grubości 10 mm stanowiąca siedzisko i oparcie mebla. - Siedzisko pokryte pianką poliuretanową N4060 o grubości 30 mm, na oparcie zastosowano piankę poliuretanową N4060 o grubości 60 mm, natomiast tył oklejono pianką N1828 o grubości 4 mm. - Warstwę pokryciową stanowi tkanina o parametrach: skład: 100% Trevira CS, gramatura: 440g/m2, ścieralność : cykli w kolorze grafit. - Korpus osadzony jest na płozach ze stali wykonanych z płaskownika 6x30 (mm) lakierowanych. - Podkładki pod płozy wykonane z tworzywa sztucznego zamocowane są od dołu płaskownika. Wymagania Zamawiającego spełni rozwiązanie: pokrycie tkaniną w kolorze grafit, płaskownik lakierowany na kolor zbliżony do RAL S t r o n a K - D Z P

50 65 Panele wolnostojące mobilne PW Panel winien być częścią System modułowych ścianek o walorach akustycznych. Bazę konstrukcyjną stanowić powinna wysokiej jakości płyta wiórowa o grubości 18mm. Narożniki płyty zaokrąglone o promieniu R=50mm. Ścianki tapicerowane w całości. Obrzeże wykończone półokrągłą listwą elastyczną o szerokości 8mm. - Dwie warstwy tapicerki: pierwsza niewidoczna spodnia warstwa filcu o grubości 5mm absorbująca dźwięk, druga wierzchnia warstwa tkaniny. Ścianka wyposażona w stalową podstawę oraz kółka o pełnym obrocie z systemem hamulcowym o wysokości 80mm. Wymagania Zamawiającego spełni rozwiązanie: wykończenie obrzeża w kolorze czarnym, wierzchnia warstwa tkaniny w kolorze popiel, stalowa podstawa w kolorze czarnym 66 Szafka na korespondencję SZL Wymiary: Wysokość- 143cm Długość- 142cm Głębokość- 65cm 50 S t r o n a K - D Z P

51 - Szafka na wysokość czterech przestrzeni segregatorowych, wyposażona w cztery szuflady na prowadnicach kulkowych z samodociągiem oraz cztery półki zamknięte z systemem push to open. Szafa wykonana z płyty melaminowanej 18mm. - Wykonanie szafy należy oprzeć o dokonanie wizji lokalnej oraz pomiarów z natury, szafa ma być dokładnie wpasowana w przestrzeń między lada a ścianą. Wymagania Zamawiającego spełni rozwiązanie: płyta melaminowana w kolorze białym 67 Witryna na książki WT Wymiary: 80x46x178,2+7h [cm] +/- 2% - Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości min 18mm. Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. - Korpus szafy łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Ściana tylna ma być wpuszczana w nawfrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. - Fronty wykonać z hartowanego, przezroczystego szkła typu float o grubości min 5mm. Drzwi wyposażyć w zawiasy z kątem otwarcia min 110 oraz jednopunktowe uchwyty satynowane, - Szafa wyposażona w półki płytowe wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości min 25mm.Półki należy wyposażyć w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki. Półki powinny mieć możliwość regulacji położenia na całek wysokości szafy co 32mm (nie dotyczy półek konstrukcyjnych). - Szafę należy posadowić na cokole metalowym, wykonanym ze stali lakierowanej proszkowo. Cokół wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. Wysokość cokołu ok 7cm Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowanej w kolorze prawdziwy popiel, cokół metalowy wykonany ze stali lakierowanej proszkowo na kolor zbliżony do RAL Stolik kawowy fi50 ST S t r o n a K - D Z P

52 - Blat wykonany z płyty mdf o grubości 25 mm z podfezowaniem od dołu w obwodowej części na odległość 45x15mm. Płozy - wykonane z pręta stalowego o średnicy 12 mm, cztery pręty gięte są pod kątem 82 zbiegają się na środku mebla i są spawane. - Blat- okleina naturalna, stelaż płoza lakierowana. Wymagania Zamawiającego spełni rozwiązanie: blat okleina naturalna dąb, stelaż-płoza lakierowana na kolor biały 69 Szafa ubraniowa + cokół 40x46x143 +7cm SZU Wymiary: 40x46x143+7h [cm] +/- 2% - Korpus szafy wykonać z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości min 18mm. - Widoczne wąskie krawędzie zabezpieczyć obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglić R=2mm. Korpus szafy łączony za pomocą złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. - Ściana tylna wpuszczana w nafrezowanie w ścianach bocznych oraz wieńcach korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. - Front jednoskrzydłowy nachodzący na wieńce otwierany w prawą lub lewą stronę (do wyboru przez Zamawiającego). Drzwi wyposażyć w zawiasy obiektowe z kątem otwarcia min 270. Front zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek powinien posiadać możliwość zastosowania klucza master, który pozwala na otwarcie wielu zamków tym samym kluczem. We froncie zamontować uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. - Szafę wyposażyć w chromowany wieszak z dwoma haczykami. - Szafę posadowić na cokole metalowym, wykonanym ze stali lakierowanej proszkowo w strukturze. Cokół wyposażyć w stopki poziomujące w zakresie min 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywać się od wewnątrz szafy za pomocą klucza imbusowego. - Wysokość cokołu ok 7cm. Wymagania Zamawiającego spełni rozwiązanie: trójwarstwowa płyta wiórowa w klasie higieniczności E1 obustronnie melaminowana w kolorze głęboki popiel zbliżonym do RAL 7037, cokół metalowy wykonany ze stali lakierowanej proszkowo w strukturze na kolor zbliżony do RAL S t r o n a K - D Z P
