1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA BIURKO Z BLENDĄ, STANOWISKO KOMPUTEROWE Z BLENDĄ: BKO, BTD-84, SBT-11, STANOWISKO KOMPUTEROWE Z BLENDĄ: KBT-52, KBT-87 Załącznik nr 6 do SIWZ Załącznik nr 1 do umowy - biurko na metalowej podstawie - nogi w kształcie litery C z pionowym kanałem kablowym (stanowiącym wypełnienie pomiędzy pionowymi elementami nogi); - biurko wyposażone w belka metalowa, spełniającą funkcję kanału kablowego poziomego. oraz z pionowym - blenda z płyty meblowej gr. 18mm pokrytej melaminą, wysokość blendy: 350mm, montowana od frontu biurka; - blat z płyty dwustronnie pokrytej melaminą gr. 25mm; - krawędź blatu wykończona PCV gr. 2mm; - stelaż lakierowany na kolor aluminium; - w blacie zamontowana przelotka o średnicy 60mm w kolorze aluminium; - pod blatem zamontowana szuflada klawiaturowa wykonana z płyty meblowej gr. 18mm pokrytej melaminą, krawędzie wykończone PCV gr. 2m. Wymiary szuflady: szer. 650mm, gł. 350mm. Szuflada klawiaturowa na prowadnicach łożyskowych podwieszanych, z końcową blokadą wysuwu.* * w szuflady klawiaturowe mają zostać wyposażone wyłącznie biurka oznaczone w zestawieniu zamawianych mebli jako biurko z szufladą klawiaturową DOSTAWKA DO BIURKA D-1, D-2 - dostawka do biurka, na nodze metalowej lakierowana na kolor aluminium; - dostawka przymocowana do biurka ma stanowić przedłużenie biurka; - mocowanie dostawki do biurka za pomocą płaskownika; Strona 1 z 13

2 - blat wykonany z płyty gr. 25mm, dwustronnie pokrytej melaminą; - krawędź blatu wykończona PCV gr. 2mm. DOSTAWKA DO BIURKA DF - dostawka do biurka, na nodze metalowej lakierowana na kolor aluminium; - blat w formie ¼ koła, - dostawka przymocowana do biurka ma pełnić funkcję łącznika; - mocowanie dostawki do biurka za pomocą płaskownika; - blat wykonany z płyty gr. 25mm, dwustronnie pokrytej melaminą; - krawędź blatu wykończona PCV gr. 2mm. BIURKO Z BLENDĄ NN - biurko na metalowej podstawie stelaż w formie płóz, wykonany z profilu stalowego, malowany proszkowo w strukturze matowej, stelaż z profilu prostokątnego, zamknięty; - płozy należy wyposażyć w stopki poziomujące wykonane z tworzywa z regulacją w zakresie min. 10mm. - blat z płyty gr. 25mm dwustronnie pokrytej melaminą; - blenda z płyty meblowej gr. 18mm pokrytej melaminą, wysokość blendy: 350mm, montowana od frontu biurka; - krawędź blatu wykończona PCV gr. 2mm; - stelaż lakierowany na kolor aluminium; - w blacie zamontowana przelotka o średnicy 80mm w kolorze aluminium; - pod blatem zamontowana szuflada klawiaturowa wykonana z płyty meblowej gr. 18mm pokrytej melaminą, krawędzie wykończone PCV gr. 2m. Wymiary szuflady: szer. 650mm, gł. 350mm. Szuflada klawiaturowa na prowadnicach łożyskowych z pełnym wysuwem i końcową blokadą wysuwu.* * w szuflady klawiaturowe mają zostać wyposażone wyłącznie biurka oznaczone w zestawieniu zamawianych mebli jako biurko z szufladą klawiaturową Strona 2 z 13

3 Dostawka do biurka NN-1, NN-2, NN-3 - dostawka do biurka na metalowej podstawie stelaż w formie płóz, wykonany z profilu stalowego, malowany proszkowo w strukturze matowej, stelaż z profilu prostokątnego, zamknięty; - płozy należy wyposażyć w stopki poziomujące wykonane z tworzywa z regulacją w zakresie min. 10mm. - blat z płyty dwustronnie pokrytej melaminą gr. 25mm; - w bocznej części mocowana do stelaża płyta zasłaniająca grubość płyty 18mm, wysokość 350mm - krawędź blatu wykończona PCV gr. 2mm; - stelaż lakierowany na kolor aluminium; - dotyczy dostawki NN-2: pod blatem zamontowana szuflada klawiaturowa wykonana z płyty meblowej gr. 18mm pokrytej melaminą, krawędzie wykończone PCV gr. 2m. Wymiary szuflady: szer. 650mm, gł. 350mm. Szuflada klawiaturowa na prowadnicach łożyskowych z pełnym wysuwem i końcową blokadą wysuwu. ŁĄCZNIK DO BIURKA NIESYMETRYCZNY Ł - wykonany z płyty gr. 25mm dwustronnie pokrytej melaminą - łącznik pomiędzy biurkiem z blendą NN a dostawką NN-2; - mocowany za pomocą płaskowników; Strona 3 z 13

4 KONTENER KBC-10, KBC-30, KBC-40 KBC-10 KBC-30 KBC-40 - kontener z płyty gr. 18mm, dwustronnie pokrytej melaminą; - fronty z płyty min. 16mm; - widoczne krawędzie wykończone PCV gr. 2mm; - fronty szuflad i drzwiczek nakładane; - kontener mobilny, na 4 kółkach, w tym 2 kółka wyposażone w hamulec kółka w kolorze jasnoszarym; - szuflady na prowadnicach rolkowych; - spody szuflad z płyty hdf; Strona 4 z 13

5 - kontener KBC-10: jedna szuflada, poniżej drzwiczki; kontener KBC-30: piórnik, jedna szuflada niska, jedna szuflada wysoka; kontener KBC-40: trzy szuflady; - drzwiczki, szuflady w kontenerach wyposażone w zamki; Komoda KB-10, KB-40 Cokół metalowy do komód - wieniec górny i dolny nakładany, wykonany z płyty dwustronnie pokrytej melaminą - wieniec górny wykonany z płyty gr. 25mm, wieniec dolny z płyty 18mm; - plecy komody z płyty hdf gr. min. 3mm w kolorze płyty meblowej; - fronty i półki z płyty gr. 18mm, dwustronnie pokrytej melaminą; - krawędzie wieńca górnego oraz frontów wykończone PCV gr. 2mm, pozostałe krawędzie wykończone PCV gr. min. 0,8mm; - fronty drzwi, drzwiczek, szuflad nakładane na boki i na wieniec dolny; - komoda KB-10 ma posiadać w środku dwie półki, z boku dwie szuflady i poniżej drzwiczki, a w środku pod szufladami jedną półkę; komoda KB-40 ma posiadać w środku jedną półkę, z boku dwie szuflady i poniżej drzwiczki (bez półki w środku); - wszystkie półki z możliwością regulacji wysokości; - komody montowane na rozporowe złącza mimośrodowe bez kleju lub klejone i ściskane fabrycznie; - drzwiczki, szuflady w komodach wyposażone w zamki; - komody posadowione na cokole metalowym, wys. cokołu 70mm cokół wyposażony w stopki regulacyjne; Komoda KB-30, KB-60, KB-70, KB-KP, KB-KP2, KB-KP3, KB-KP4, KB-KP5, KB-SO Komody 2-drzwiowe komoda 3-drzwiowa Cokół metalowy do komód - wieniec górny i dolny nakładany, wykonany z płyty dwustronnie pokrytej melaminą - wieniec górny wykonany z płyty gr. 25mm, wieniec dolny z płyty 18mm; - plecy komody z płyty hdf gr. min. 3mm w kolorze płyty meblowej; - fronty i półki z płyty gr. 18mm, dwustronnie pokrytej melaminą; - krawędzie wieńca górnego oraz frontów wykończone PCV gr. 2mm, pozostałe krawędzie wykończone PCV gr. min. 0,8mm; - fronty drzwi nakładane na boki i na wieniec dolny; Strona 5 z 13

6 - komody 2-drzwiowe: KB-30, KB-60, KB-70, KB-KP, KB-KP3, KB-KP4, KB-KP5, KB-SO, komoda 3-drzwiowa: KB-KP2; - komody: KB-30, KB-KP2, KB-KP3, KB-KP5, KB-SO mają posiadać w środku dwie półki, komody: KB-60, KB-KP, KB-KP4 jedną półkę, komoda KB-70 trzy półki; - wszystkie półki z możliwością regulacji wysokości; - komody montowane na rozporowe złącza mimośrodowe bez kleju lub klejone i ściskane fabrycznie; - komody posadowione na cokole metalowym, wys. cokołu 70mm cokół wyposażony w stopki regulacyjne; - drzwiczki komód wyposażone w zamki; LADA RECEPCYJNA L-120, L-150, L plecy lady, boki, drzwiczki i półki wykonane z płyty gr. 18mm, dwustronnie pokrytej melaminą; - blat lady z płyty dwustronnie pokrytej melaminą gr. 25mm; - krawędzie wieńca górnego oraz frontów wykończone PCV gr. 2mm, pozostałe krawędzie wykończone PCV gr. min. 0,8mm; - drzwiczki lady wyposażone w zamki; - ilość zamykanych drzwiczek: lada L drzwiowa, L drzwiowa, L drzwiowa; - lada L-200 z ruchomą klapą zamykającą dostęp do pomieszczenia, klapa montowana do lady, dł. klapy ok. 60 cm; - fronty drzwi nakładane na boki i na wieniec dolny; - głębokość komód: 360mm, głębokość nakładanego blatu: 500mm (blat ma być wysunięty o 140mm od strony petenta) - w środku każdej zamykanej części 2 regulowane półki; - wszystkie półki z możliwością regulacji wysokości; - lady posadowione na cokole metalowym, wys. cokołu 70mm cokół wyposażony w stopki regulacyjne; Strona 6 z 13

7 Szafa aktowa SB-10 Cokół metalowy - wieniec górny i dolny nakładany, wykonany z płyty dwustronnie pokrytej melaminą - wieniec górny wykonany z płyty gr. 25mm, wieniec dolny z płyty 18mm; - plecy szafy z płyty hdf gr. min. 3mm w kolorze płyty meblowej; - fronty i półki z płyty gr. 18mm, dwustronnie pokrytej melaminą; - fronty drzwi nakładane na boki i na wieniec dolny; - krawędzie wieńca górnego oraz frontów wykończone PCV gr. 2mm, pozostałe krawędzie wykończone PCV gr. min. 0,8mm; - wszystkie półki konstrukcyjne na 5 wysokości segregatorowych; - półki wzmocnione (szafy będą znacznie obciążone), pojedyncza półka w szafie musi wytrzymać obciążenie min. 40 kg; - szafy montowane na rozporowe złącza mimośrodowe bez kleju lub klejone i ściskane fabrycznie; - drzwi szafy wyposażone w zamek; - szafy posadowione na cokole metalowym, wys. cokołu 70mm cokół wyposażony w stopki regulacyjne; Strona 7 z 13

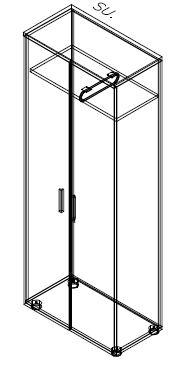

8 Szafa ubraniowa SB-03, SB-20, SB-04 - wieniec górny i dolny nakładany, wykonany z płyty dwustronnie pokrytej melaminą - wieniec górny wykonany z płyty gr. 25mm, wieniec dolny z płyty 18mm; - plecy szafy z płyty hdf gr. min. 3mm w kolorze płyty meblowej; - fronty i półki z płyty gr. 18 mm, dwustronnie pokrytej melaminą; - fronty drzwi nakładane na boki i na wieniec dolny; - krawędzie wieńca górnego oraz frontów wykończone PCV gr. 2mm, pozostałe krawędzie wykończone PCV gr. min. 0,8mm; - w szafie zamontowany wysuwany puzon, nad którym ma być półka; - w szafie na wewnętrznej stronie drzwi przyklejone lustro o wym. 60x30 cm; - szafy SB-03, SB-20 dwudrzwiowe, szafa SB-04 jednodrzwiowa; - szafy montowane na rozporowe złącza mimośrodowe bez kleju lub klejone i ściskane fabrycznie; - szafy posadowione na cokole metalowym, wys. cokołu 70mm cokół wyposażony w stopki regulacyjne; - drzwi szafy wyposażone w zamek; Nadstawka NSB-03, NSB-04, NSB-20 - wieniec górny i dolny nakładany, wykonany z płyty dwustronnie pokrytej melaminą - wieniec górny wykonany z płyty gr. 25mm, wieniec dolny z płyty 18mm; - plecy nadstawki z płyty hdf gr. min. 3mm w kolorze płyty meblowej; - fronty i półki z płyty gr. 18mm, dwustronnie pokrytej melaminą; Strona 8 z 13

9 - fronty drzwi nakładane; - krawędzie wieńca górnego oraz frontów wykończone PCV gr. 2mm, pozostałe krawędzie wykończone PCV gr. min. 0,8mm; - nadstawki wyposażone w środku jedną półkę; - nadstawki montowane na rozporowe złącza mimośrodowe bez kleju lub klejone i ściskane fabrycznie; - drzwi nadstawki wyposażone w zamek; - wszystkie nadstawki mają być przykręcone do szaf, na których będą ustawione. Stolik ST-2, ST-3, ST-4, ST-15 - stolik na metalowej podstawie stelaż w formie płóz wykonany z profilu stalowego, malowany proszkowo w strukturze matowej, stelaż zamknięty z profilu prostokątnego; - płozy należy wyposażyć w stopki poziomujące wykonane z tworzywa z regulacją w zakresie min. 10mm. - blat z płyty dwustronnie pokrytej melaminą gr. 25mm; - krawędź blatu wykończona PCV gr. 2mm. STÓŁ KONFERENCYJNY ST-KONF 100, ST-KONF 110, ST-KONF 130/60, ST-KONF 150, ST-KONF 150/74, ST-KONF 150/85, ST-KONF 150/90, ST-KONF 160 Strona 9 z 13

10 - stół na metalowej podstawie stelaż w formie płóz wykonany z profilu stalowego, malowany proszkowo w strukturze matowej, stelaż zamknięty z profilu prostokątnego; - płozy należy wyposażyć w stopki poziomujące wykonane z tworzywa z regulacją w zakresie min. 10mm. - blat z płyty dwustronnie pokrytej melaminą gr. 25mm; - krawędź blatu wykończona PCV gr. 2mm. KRZESŁO KONFERENCYJNE Wygląd krzesła: Wymiary: szerokość oparcia: 440mm, szerokość siedziska: 455mm (+/-10mm), wysokość od podłogi do siedziska: 495mm (+/-10mm), wysokość całkowita: 910mm (+/- 20 mm), głębokość siedziska: 435mm (+/-10mm) Krzesło konferencyjne na płozach. Stelaż krzesła wykonany z rury metalowej o przekroju fi 14 mm w kolorze metalik (lakierowany proszkowo), mat. Stelaż wykonany z 1 rury wyprofilowanej w sposób tworzący 2 płozy, z przyspawaną poprzeczką metalową pod siedziskiem, która stabilizuje i wzmacnia konstrukcję krzesła. Siedzisko wykonane ze sklejki liściastej, obłożonej pianką poliuretanową wylewaną - gęstość 60 kg/m3. Sformatowano: Kolor czcionki: Czarny Strona 10 z 13

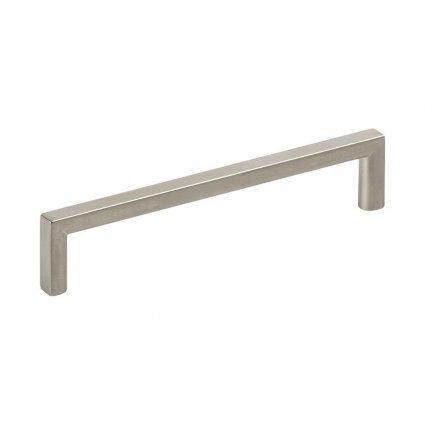

11 KOLORYSTYKA WYPOSAŻENIA I DODATKOWE INFORMACJE O ZAMAWIANYM WYPOSAŻENIU Blaty biurek, stołów, szafy, nadstawki, kontenery, komody, lady, szuflady klawiaturowe melamina w kolorze dąb mleczny: PCV dopasowana do koloru powierzchni, na którą jest klejona. Stelaże biurek, stołów, stolików, stanowisk komputerowych, stołów konferencyjnych, nogi w dostawkach do biurek, prowadnice w szufladach klawiaturowych - metalowe malowane na kolor aluminium: Kółka w kontenerach wygląd jak na zdjęciu poniżej. Kolor: jasnoszary Uchwyty do zamawianych kontenerów, komód, szaf, nadstawek, lad: Wygląd uchwytu: Uchwyt meblowy z nierdzewnej stali, gładki, prosty. Rozstaw: 128 mm, wysokość: 8 mm, szerokość: 135 mm dopuszczalna tolerancja wymiarowa +/- 2mm Strona 11 z 13

12 Wszystkie drzwi, drzwiczki, szuflady we wszystkich szafach, komodach, kontenerach, nadstawkach, ladach muszą być wyposażone w zamki następującego typu: - w szufladach zamek centralny, - w drzwiach podwójnych zamek baskwilowy, - w pozostałych: zamek patentowy. Do każdego zamka należy dołączyć po 2 kluczyki. Tapicerka krzeseł konferencyjnych w łączonych kolorach odcienie szarości 140 szt: wzorem tkaniny i koloru pożądanego przez Zamawiającego jest tkanina EVO, kolory: oparcia - EV-14, kolor siedziska: EV-1 Tkanina 100% poliester, o gramaturze min. 380g/m2; posiadająca atest higieniczny oraz posiadająca raport z wykonywania testów na: odporność na ścieranie min cykli Martindale a (BS EN ISO ), odporność na pilling min. 4 (PN-EN ISO ), odporność na światło min. 4 (EN ISO 105-B02). Oparcie: Siedzisko: - odcienie pomarańczowego i szarego 25 szt.: wzorem tkaniny i koloru pożądanego przez Zamawiającego jest tkanina SYNERGY, kolory: oparcia - SY-5, kolor siedziska - SY-15. Tkanina 95% (+/- 3%) wełna, 5% (+/- 3%) poliamid, o gramaturze min. 400g/m2 ; posiadająca atest higieniczny oraz posiadająca raport z wykonywania testów na: odporność na ścieranie min cykli Martindale a (BS EN ISO ), odporność na pilling min. 4 (PN-EN ISO ), odporność na światło min. 4, (EN ISO 105-B02). Oparcie: Siedzisko: Strona 12 z 13

13 Rodzaj płyty meblowej, z której mają być wykonane zamawiane meble: płyta wiórowa melaminowana w klasie higieniczności E1, gęstość płyty min. 600 kg/m 3. Sprzedawca przekaże Zamawiającemu próbniki tkanin, płyt meblowych, stelaży, uchwytów oraz kartę katalogową krzesła konferencyjnego na etapie badania ofert, na wezwanie Zamawiającego. UWAGA: Zamawiający dopuszcza tolerancję wymiarową +/- 3%, za wyjątkiem wymiarów krzesła konferencyjnego (str. 10). Strona 13 z 13
