Załącznik nr 1 do SIWZ - Opis techniczny mebli i wyposażenia

Transkrypt

1 MEBLE SĄDOWE Meble sądowe wykonane w technologii mieszanej konstrukcja z litego drewna dębowego płyciny wykonane z płyty okleinowanej dwukrotnie (okleina przeciwprężna i właściwa) okleiną naturalną dębową, barwiona w kolorze orzech Dijon. Wszystkie blaty zakooczone doklejką z drewna litego lakierowane lakierami poliuretanowymi. Elementy konstrukcyjne w ławkach z drewna litego. Stopy mebli wykooczone blachą stalową nierdzewną Stół sędziowski z dodatkowa blendą przednią przechodzącą w półkę S160x80 STÓŁ SĘDZIOWSKI MAŁY 160x85 cm szerokośd 160 cm, głębokośd 85 cm, wysokośd 90 cm. Wygląd jak na zdjęciu: 1

2 ST160x60 STÓŁ DLA STRON 160x54 cm szerokośd 160 cm, głębokośd 54 cm, wysokośd 75 cm. Wygląd jak na zdjęciu: SPM BIURKO PROTOKOLANTA MAŁE 77x60 cm 2

3 szerokośd 77 cm, głębokośd 60 cm, wysokośd 75 cm. Wygląd jak na zdjęciu: M PULPIT ŚWIADKA 3

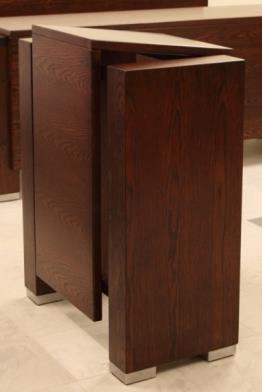

4 szerokośd 65 cm, głębokośd 45 cm, wysokośd 95 cm. Wygląd jak na zdjęciu: SzD SZAFKA POD DRUKARKĘ 4

5 szerokośd 90 cm, głębokośd 45 cm, wysokośd 75 cm. ŁP ŁAWKA DLA PUBLICZNOŚCI Wy mia r: 5

6 szerokośd 90 cm, głębokośd 46 cm, wysokośd 85 cm. Wygląd jak na zdjęciu: ŁS ŁAWKA DLA STRON szerokośd 90 cm, głębokośd 46 cm, wysokośd 85 cm. Wygląd jak na zdjęciu: MEBLE GABINETOWE 6

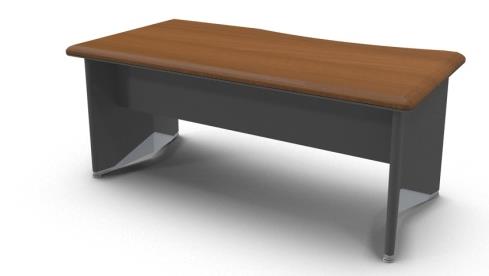

7 G1 180x210 BIURKO GABINETOWE Z PRZYSTAWKĄ 180x210x72 cm Blat biurka i przystawki wykonany z płyty MDF o grubości 25 mm pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami (jak na rysunku 1), charakteryzującą się odpornością na ścieranie. Blat stanowi integralną całośd nie dopuszcza się blatów dzielonych lub wykonanych w innych technologiach niż MDF łączony z folią. Rys. nr 1 blat Podstawa biurka to stelaża (rama) wykonany z metalowego profilu o prostokątnym w przekroju 50x25 mm o grubości 1,5 mm, malowanego proszkowo na kolor SREBRNY METALICZNY oraz pięciu nogi wykonane z giętej blachy cynkowej o grubości 3 mm, (rys. nr 2.) profilowanej i wyposażonej w otwory przystosowane do montażu stelaża i stopek poziomujących (w komplecie z nogą). Nogi wykooczone masywem z mdf-u o przekroju półowalnym, w górnej części wykooczone zaślepką z tłoczonego ABS-u w kolorze chrom rys. nr 3. Rys. nr 2 podstawa biurka Rys. nr 3 zaślepka nogi Rys. nr 4 noga Puste wnętrze nogi, otwieranej za pomocą metalowej osłony wykonanej z tłoczonej blachy, malowanej proszkowo na kolor SREBRNYM METALICZNYM, umożliwia przeprowadzenie przez nią okablowania pionowego rys. nr 4. Biurko wyposażone w osłonę czołową biurka wykonaną z płyty wiórowej o grubości 18 mm trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Osłona mocowana do nóg metalowych wspornikami metalowymi odpowiednio profilowanymi. szerokośd 180 cm, głębokośd 210 cm, wysokośd 72 cm. Cztery kolory blatu nóg i osłony czołowej do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka 7

8 zestawienie w przyszłości. G1 180x210 SZKŁO BIURKO GABINETOWE Z PRZYSTAWKĄ 180x210x72cm Blat biurka i przystawki wykonany matowego szkła hartowanego o grubośd 12 mm. Rys. nr 1 - blat Podstawa biurka to stelaża (rama) wykonany z metalowego profilu o prostokątnym w przekroju 50x25 mm o grubości 1,5 mm, malowanego proszkowo na kolor SREBRNY METALICZNY oraz pięciu nogi wykonane z giętej blachy cynkowej o grubości 3 mm, (rys. nr 2.) profilowanej i wyposażonej w otwory przystosowane do montażu stelaża i stopek poziomujących (w komplecie z nogą). Nogi wykooczone masywem z mdf-u o przekroju półowalnym, w górnej części wykooczone zaślepką z tłoczonego ABS-u w kolorze chrom rys. nr 3. Rys. nr 2 podstawa biurka Rys. nr 3 zaślepka nogi Rys. nr 4 noga Puste wnętrze nogi, otwieranej za pomocą metalowej osłony wykonanej z tłoczonej blachy, malowanej proszkowo na kolor SREBRNYM METALICZNYM, umożliwia przeprowadzenie przez nią okablowania pionowego rys. nr 4. 8

9 Biurko wyposażone w osłonę czołową biurka wykonaną z płyty wiórowej o grubości 18 mm trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Osłona mocowana do nóg metalowych wspornikami metalowymi odpowiednio profilowanymi. szerokośd 180 cm, głębokośd 210 cm, wysokośd 72 cm. Cztery kolory blatu do wyboru przez Zamawiającego na etapie dostawy: biały czarny rubinowy czerwony Cztery kolory nóg i osłony czołowej do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka zestawienie w przyszłości. zestawienie w przyszłości. G1 A SZAFA AKTOWA GABINETOWA 5 OH 90x46,3x196,7 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejonej dookoła obrzeżem PCV grubości 0,2 mm. Płyta w kolorze SREBRNYM METALICZNYM. Półki, wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, montowane do boków. Półki z regulacją wysokości. Szafa wyposażone w stopki z regulacją poziomu w zakresie min. 15 mm. 9

10 Drzwi płytowe wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, wyposażona w zamek jednopunktowy na zasuwkę. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. Szafa z podziałem na 2OH częśd dolna i 3 OH częśd górna. szerokośd 90 cm, głębokośd 46,3 cm, wysokośd 196,7 cm. Cztery kolory drzwi do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka zestawienie w przyszłości. G1 G SZAFA GOSPODARCZA GABINETOWA 3 OH 90x46,3x118 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejonej dookoła obrzeżem PCV grubości 0,2 mm. Płyta w kolorze SREBRNYM METALICZNYM. Półki, wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, montowane do boków. Półki z regulacją wysokości. Szafa wyposażone w stopki z regulacją poziomu w zakresie min. 15 mm. Drzwi płytowe wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, wyposażona w zamek jednopunktowy na zasuwkę. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. szerokośd 90 cm, głębokośd 46,3 cm, wysokośd 118 cm. Cztery kolory drzwi do wyboru przez Zamawiającego na etapie dostawy: orzech wenge 10

11 modrzew piaskowy modrzew mokka zestawienie w przyszłości. G1 G1 SZAFA GOSPODARCZA GABINETOWA 45x46,3x81,5 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejonej dookoła obrzeżem PCV grubości 0,2 mm. Płyta w kolorze SREBRNYM METALICZNYM. Półki, wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, montowane do boków. Półki z regulacją wysokości. Szafa wyposażone w stopki z regulacją poziomu w zakresie min. 15 mm. Drzwi płytowe wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, wyposażona w zamek jednopunktowy na zasuwkę. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. szerokośd 45 cm, głębokośd 46,3 cm, wysokośd 81,5 cm. Cztery kolory drzwi do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka zestawienie w przyszłości. 11

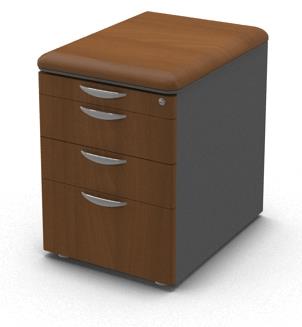

12 G1 K KONTENER MOBILNY GABINETOWY 48,6x51,3x60 cm - 3 SZUFLADY Konstrukcja wewnętrzna kontenera wykonana z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 0,4 mm w kolorze SREBRNYM METALICZNYM. Wieniec górny i boki o grubości 18 mm wykonane z płyty MDF pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami, charakteryzującą się odpornością na ścieranie. Połączone ze sobą pod kątem 45 stopni. Ścian tylna i front wykonana z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Kontener wyposażony w 3 szuflady wyposażone w tworzywowe wkłady na metalowych prowadnicach, w zamek centralny, blokadę wysuwu więcej niż jednej szuflady oraz kółka. Uchwyty wykonane są z tłoczonego znalu w kolorze ALUMINIOWYM. szerokośd 48,6 cm, głębokośd 51,3 cm, wysokośd 60 cm. Cztery kolory korpusu i frontu szuflad do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka zestawienie w przyszłości. G1 ST STÓŁ KONFERENCYJNY GABINETOWY 260x120x72 cm Blat stołu wykonany z płyty MDF o grubości 25 mm pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami (jak na rysunku 1), charakteryzującą się odpornością na ścieranie. Blat stanowi integralną całośd nie dopuszcza się blatów dzielonych lub wykonanych w innych technologiach niż MDF łączony z folią. Rys. nr 1 blat 12

13 Podstawa stołu to stelaża (rama) wykonany z metalowego profilu o prostokątnym w przekroju 50x25 mm o grubości 1,5 mm, malowanego proszkowo na kolor SREBRNY METALICZNY oraz pięciu nogi wykonane z giętej blachy cynkowej o grubości 3 mm, (rys. nr 2.) profilowanej i wyposażonej w otwory przystosowane do montażu stelaża i stopek poziomujących (w komplecie z nogą). Nogi wykooczone masywem z mdf-u o przekroju półowalnym, w górnej części wykooczone zaślepką z tłoczonego ABS-u w kolorze chrom rys. nr 3. Rys. nr 2 podstawa stołu Rys. nr 3 zaślepka nogi Rys. nr 4 noga Puste wnętrze nogi, otwieranej za pomocą metalowej osłony wykonanej z tłoczonej blachy, malowanej proszkowo na kolor SREBRNYM METALICZNYM, umożliwia przeprowadzenie przez nią okablowania pionowego rys. nr 4. szerokośd 260 cm, głębokośd 210 cm, wysokośd 72 cm. Cztery kolory blatu i nóg do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka zestawienie w przyszłości. 13

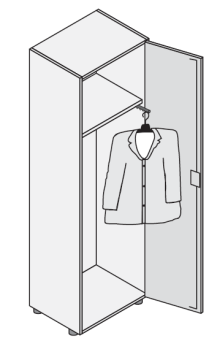

14 G1 U SZAFA UBRANIOWA GABINETOWA 5 OH 90x46,3x196,7 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 0,2 mm. Płyta w kolorze SREBRNYM METALICZNYM. Szafa wyposażona w stopki z regulacją poziomu w zakresie min. 15 mm oraz półkę wykonana z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm i wieszak ubraniowy typu puzon. Drzwi płytowe szaf wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm. W szafa wyposażona w zamek jednopunktowy na zasuwkę. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. szerokośd 90 cm, głębokośd 46,3 cm, wysokośd 196,7 cm. Cztery kolory drzwi do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka. zestawienie w przyszłości. G1 U6 SZAFA UBRANIOWA GABINETOWA 5 OH 45x46,3x196,7 cm" Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 0,2 mm. Płyta w kolorze SREBRNYM METALICZNYM. Szafa wyposażona w stopki z regulacją poziomu w zakresie min. 15 mm oraz półkę wykonana z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm i wieszak ubraniowy typu puzon. Drzwi płytowe szaf wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm. W szafa wyposażona w zamek jednopunktowy na zasuwkę. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. 14

15 szerokośd 45 cm, głębokośd 46,3 cm, wysokośd 196,7 cm. Cztery kolory drzwi do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka. zestawienie w przyszłości. G1 W SZAFA WITRYNA 5 OH 90x46,3x196,7 cm GÓRNA CZĘŚĆ PRZESZKLONA Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejonej dookoła obrzeżem PCV grubości 0,2 mm. Płyta w kolorze SREBRNYM METALICZNYM. Półki, wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, montowane do boków. Półki z regulacją wysokości. Szafa wyposażone w stopki z regulacją poziomu w zakresie min. 15 mm. Drzwi płytowe wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm, wyposażona w zamek jednopunktowy na zasuwkę. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. Drzwi szklane wykonane ze szkła hartowanego o grubości 4 mm w ramie aluminiowej z zamkiem jednopunktowym. Uchwyty wykonane z tłoczonego znalu w kolorze ALUMINIOWYM. szerokośd 90 cm, głębokośd 46,3 cm, wysokośd 196,7 cm. Cztery kolory drzwi do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka 15

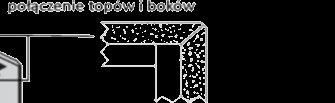

16 zestawienie w przyszłości. G1 W1 BOKI I TOP 273,6x46,3x195,7 cm Boki i top wykonane z płyty MDF o grubości 18 z płyty MDF pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami charakteryzującą się odpornością na ścieranie. Topy i boki połączone ze sobą pod kątem 45 stopni (rys poniżej). Nie dopuszcza się wieoca osobnego dla każdej z szaf. szerokośd 273,6 cm, głębokośd 46,3 cm, wysokośd 195,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka. zestawienie w przyszłości. G1 W2 BOKI I TOP 93,6x46,3x118 Boki i top wykonane z płyty MDF o grubości 18 z płyty MDF pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami charakteryzującą się odpornością na ścieranie. Topy i boki połączone ze sobą pod kątem 45 stopni (rys poniżej). Nie dopuszcza się wieoca osobnego dla każdej z szaf. 16

17 szerokośd 93,6 cm, głębokośd 46,3 cm, wysokośd 118 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka. zestawienie w przyszłości. G1 W3 BOKI I TOP 48,6x46,3x80,5 cm Boki i top wykonane z płyty MDF o grubości 18 z płyty MDF pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami charakteryzującą się odpornością na ścieranie. Topy i boki połączone ze sobą pod kątem 45 stopni (rys poniżej). Nie dopuszcza się wieoca osobnego dla każdej z szaf. szerokośd 48,6 cm, głębokośd 46,3 cm, wysokośd 80,5 cm. Cztery kolory do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka. zestawienie w przyszłości. 17

18 G1 W4 BOKI I TOP 48,6x46,3x195,7 cm Boki i top wykonane z płyty MDF o grubości 18 z płyty MDF pokrytej folią PCV o grubości 0,4 mm, z profilowanymi krawędziami charakteryzującą się odpornością na ścieranie. Topy i boki połączone ze sobą pod kątem 45 stopni (rys poniżej). Nie dopuszcza się wieoca osobnego dla każdej z szaf. szerokośd 48,6 cm, głębokośd 46,3 cm, wysokośd 80,5 cm. Cztery kolory do wyboru przez Zamawiającego na etapie dostawy: orzech wenge modrzew piaskowy modrzew mokka. zestawienie w przyszłości. G2 180x90 BIURKO GABINETOWE 180x90x74 cm - BLAT FOLIA Blat o grubości 50 mm, łączony z dwóch płyt. Płyta górna wykonana z płyty MDF o grubości 38 mm, z profilowanymi krawędziami (jak na rysunku 1) pokryta folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie (wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N)). Płyta dolna blatu wykonana z frezowanej płyty MDF o grubości 12 mm, lakierowanej na kolor grafitowy. Blaty skręcone ze sobą na wkręty, uniemożliwiające przemieszczanie się blatów względem siebie. Blat stanowi integralną całośd nie dopuszcza się blatów dzielonych lub wykonanych w innych technologiach niż MDF łączony z folią. 18

19 Rys. 1 profilowanie krawędzi oraz łączenie blatów Nogi płytowe połączone konstrukcyjnie panelem frontowym o wysokości 32 cm. Element maskujący wykonany z płyty MDF o grubości 25 mm i lakierowanej proszkowo. Panel mocowany do nóg oraz do dolnej części blatu. Panel oddalony od krawędzi zewnętrznej nóg o 17 cm. Części boczne stelaża (nogi) płytowe, wykonane z frezowanej i lakierowanej płyty MDF o grubości 44 mm (dolna częśd każdej nogi przefrezowana na głębokośd, lakierowana na kolor popiel). Nogi zagięte pod kątem do środka blatu na głębokośd 77 cm. Nie dopuszcza się nogi prostej w biurku. Konstrukcja wiążąca nogi w biurkach wykonana z lakierowanej płyty MDF o grubości 18 mm. Nogi wyposażone w regulację poziomu w zakresie 15 mm. Elementy regulujące poziom umieszczone w chromowanych stopkach (jak na rysunku nr.2). Rys. 2. Stopka oraz element chromowany Całośd konstrukcji nóg powinna spełniad warunki wizualne jak na zdjęciu: szerokośd 180 cm, głębokośd 90 cm, wysokośd 74 cm. Trzy kolory blatu do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny zestawienie w przyszłości. Wygląd jak na rysunku 19

20 G2 G STÓŁ KONFERENCYJNY 160x90x74 cm - BLAT FOLIA Blat o grubości 50 mm, łączony z dwóch płyt. Płyta górna wykonana z płyty MDF o grubości 38 mm, z profilowanymi krawędziami (jak na rysunku 1) pokryta folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie (wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N)). Płyta dolna blatu wykonana z frezowanej płyty MDF o grubości 12 mm, lakierowanej na kolor grafitowy. Blaty skręcone ze sobą na wkręty, uniemożliwiające przemieszczanie się blatów względem siebie. Blaty skręcone ze sobą na wkręty, uniemożliwiające przemieszczanie się blatów względem siebie. Blat stanowi integralną całośd nie dopuszcza się blatów dzielonych lub wykonanych w innych technologiach niż MDF łączony z folią. Rys. 1 profilowanie krawędzi oraz łączenie blatów Nogi płytowe połączone konstrukcyjnie panelem frontowym o wysokości 32 cm. Element maskujący wykonany z płyty MDF o grubości 25 mm i lakierowanej proszkowo. Panel mocowany do nóg oraz do dolnej części blatu. Panel oddalony od krawędzi zewnętrznej nóg o 17 cm. Części boczne stelaża (nogi) płytowe, wykonane z frezowanej i lakierowanej płyty MDF o grubości 44 mm (dolna częśd każdej nogi przefrezowana na głębokośd, lakierowana na kolor popiel). Nogi zagięte pod kątem do środka blatu na głębokośd 77 cm. Nie dopuszcza się nogi prostej w stole. Konstrukcja wiążąca nogi w stole wykonana z lakierowanej płyty MDF o grubości 18 mm. Nogi wyposażone w regulację poziomu w zakresie 15 mm. Elementy regulujące poziom umieszczone w chromowanych stopkach (jak na rysunku nr.3). Rys. 3. Stopka oraz element chromowany Całośd konstrukcji nóg powinna spełniad warunki wizualne jak na zdjęciu: Wymiary: Szerokośd 160 cm, głębokośd 90 cm, wysokośd 74 cm 20

21 Trzy kolory blatu do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny zestawienie w przyszłości. Wygląd jak na rysunku G2 K KONTENER GABINETOWY 45x60x61 cm Korpus oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Blat wierzchni o grubości 50 mm łączony z dwóch płyt. Płyta górna wykonana z płyty MDF o grubości 38 mm, z profilowanymi krawędziami (jak na rysunku 2) pokryta folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N). Płyta dolna blatu wykonana z frezowanej płyty MDF o grubości 12 mm, lakierowanej na kolor grafitowy. Fronty szuflad wykonane z płyty MDF pokrywanej od frontu folią PCV. Szuflady wyposażone w uchwyty metalowe satynowane (wg. wzoru łezka ) z rozstawem mocowao 128 mm. Wzór uchwytu: Górna szuflada jest przeznaczona na piórnik. Wkład piórnika tworzywowy, z przegródkami. Pozostałe trzy szuflady wyposażone w metalowe wkłady firmy HETTICH lub równoważne. Nie dopuszcza się wkładów tworzywowych lub płytowych. Ponadto kontener wyposażony jest w zamek centralny oraz blokadę wysuwu więcej niż jednej szuflady. szerokośd 45 cm, głębokośd 60 cm, wysokośd 61 cm. 21

22 Trzy kolory blatu górnego i frontów do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny zestawienie w przyszłości. G2 P98x60 PRZYSTAWKA GABINETOWA 98x60x74cm BLAT FOLIA Blat o grubości 50 mm, łączony z dwóch płyt. Płyta górna wykonana z płyty MDF o grubości 38 mm, z profilowanymi krawędziami (jak na rysunku 2) pokryta folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie (wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N)). Ze względów ergonomicznych pomocnik ma mied kształt blatu jak na rysunku. Rys. 1 kształt dostawki Płyta dolna blatu wykonana z frezowanej płyty MDF o grubości 12 mm, lakierowanej na kolor grafitowy. Blaty skręcone ze sobą na wkręty, uniemożliwiające przemieszczanie się blatów względem siebie. 22

23 Rys.2 profilowanie krawędzi oraz łączenie blatów Rys. 3. Częśd boczna stelaża (noga) płytowa cofnięta względem zaokrąglonej krawędzi blatu o 8 cm w części płytowej oraz o 15 cm od krawędzi nogi do krawędzi blatu rys. 3. Noga o szerokośd 43 cm, wykonana z frezowanej i lakierowanej płyty MDF o grubości 45 mm wyposażona w regulację poziomu w zakresie 15 mm. Elementy regulujące poziom umieszczone w chromowanych stopkach. Rys. nr 4 Rys. 4. Stopka oraz element chromowany Pomocnik łączony z biurkiem za pomocą blach łączących od spodu blatu. szerokośd 98 cm, głębokośd 60 cm, wysokośd 74 cm. Trzy kolory blatu do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny zestawienie w przyszłości 23

24 G2 A SZAFA AKTOWA GABINETOWA 4 OH 80x42x155 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Płyta w kolorze grafitowym. Wieniec górny szafy wpuszczany pomiędzy boki i plecy szafy. Cokół szafy płytowy. Za płytą frontową w cokole znajdują się 4 stopki z regulacją poziomu w zakresie min. 15 mm. Regulacja następuje za pomocą klucza imbusowego przez otwory w wieocu dolnym. Po wypoziomowaniu szafy otwory muszą byd zaślepione. Szafa wyposażona półki, wykonaną z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm. Półki montowane do boków za pomocą wsporników typu secura, uniemożliwiające przypadkowe wypadanie półki. Półki z regulacją wysokości w zakresie 64 mm. Drzwi szafy wykonane z płyty MDF pokrytej od frontu folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N). Krawędzie górne proste. Drzwi montowane do boków za pomocą dwóch zawiasów umożliwiających łatwy montaż frontów do korpusów. Zawiasy z możliwością otwarcia drzwi w zakresie 110 stopni. W szafa wyposażona w zamek baskwilowy z blokadą w 3 punktach oraz miękką listwa przymykowa. Szafa wyposażona w uchwyty metalowe satynowane (wg. wzoru łezka ) z rozstawem mocowao 128 mm. Wzór uchwytu: Szafa przystosowana do łączenia w zespół szaf za pomocą wieoca górnego G2 SN. szerokośd 80 cm, głębokośd 42 cm, wysokośd 155 cm. Trzy kolory frontu do wyboru przez Zamawiającego na etapie dostawy:: dąb orzech jasny orzech ciemny zestawienie w przyszłości 24

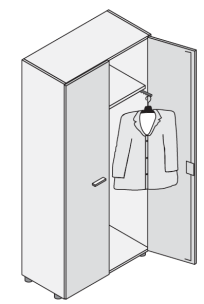

25 G2 U SZAFA UBRANIOWA 4 OH 80x42x155 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Płyta w kolorze grafitowym. Wieniec górny szafy wpuszczany pomiędzy boki i plecy szafy. Cokół szafy płytowy. Za płytą frontową w cokole znajdują się 4 stopki z regulacją poziomu w zakresie min. 15 mm. Regulacja następuje za pomocą klucza imbusowego przez otwory w wieocu dolnym. Po wypoziomowaniu szafy otwory muszą byd zaślepione. Szafa wyposażona półki, wykonaną z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm. Półki montowane do boków za pomocą wsporników typu secura, uniemożliwiające przypadkowe wypadanie półki. Półki z regulacją wysokości w zakresie 64 mm. Drzwi szafy wykonane z płyty MDF pokrytej od frontu folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N). Krawędzie górne proste. Drzwi montowane do boków za pomocą dwóch zawiasów umożliwiających łatwy montaż frontów do korpusów. Zawiasy z możliwością otwarcia drzwi w zakresie 110 stopni. W szafa wyposażona w zamek baskwilowy z blokadą w 3 punktach oraz miękką listwa przymykowa. Szafa wyposażona w uchwyty metalowe satynowane (wg. wzoru łezka ) z rozstawem mocowao 128 mm. Wzór uchwytu: Przestrzeo garderobiana wyposażona w wieszak wysuwny typu puzon. Szafa przystosowana do łączenia w zespół szaf za pomocą wieoca górnego G2 SN. szerokośd 80 cm, głębokośd 42 cm, wysokośd 155 cm. Trzy kolory frontu do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny. zestawienie w przyszłości 25

26 G2 W WITRYNA GABINETOWA 4 OH 80x42x155 cm Korpus szafy oraz plecy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Płyta w kolorze grafitowym. Wieniec górny szafy wpuszczany pomiędzy boki i plecy szafy. Cokół szafy płytowy. Za płytą frontową w cokole znajdują się 4 stopki z regulacją poziomu w zakresie min. 15 mm. Regulacja następuje za pomocą klucza imbusowego przez otwory w wieocu dolnym. Po wypoziomowaniu szafy otwory muszą byd zaślepione. Szafa wyposażona półki, wykonaną z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm. Półki montowane do boków za pomocą wsporników typu secura, uniemożliwiające przypadkowe wypadanie półki. Półki z regulacją wysokości w zakresie 64 mm. Szafa z podziałem na częśd z drzwiami płytowymi i częśd z drzwiami szklanymi każda do wysokości 2 OH. Drzwi płytowe wykonane z płyty MDF pokrytej od frontu folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N). Krawędzie górne proste. Drzwi montowane do boków za pomocą dwóch zawiasów umożliwiających łatwy montaż frontów do korpusów. Zawiasy z możliwością otwarcia drzwi w zakresie 110 stopni. W szafa wyposażona w zamek baskwilowy z blokadą w 3 punktach oraz miękką listwa przymykowa. Szafa wyposażona w uchwyty metalowe satynowane (wg. wzoru łezka ) z rozstawem mocowao 128 mm. Wzór uchwytu: Drzwi szklane do wysokości 2 OH - wykonane ze szkła bezbarwnego hartowanego o grubości 5 mm. Szafa przystosowana do łączenia w zespół szaf za pomocą wieoca górnego G2 SN. szerokośd 80 cm, głębokośd 42 cm, wysokośd 155 cm. Trzy kolory frontu do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny zestawienie w przyszłości 26

27 G2 SN WIENIEC GÓRNY 162x43x5 cm - BLAT FOLIA Wieniec górny o grubośd 50 mm łączony z dwóch płyt. Płyta górna wykonana z płyty MDF o grubości 38 mm, z profilowanymi krawędziami (jak na rysunku 2) pokryta folią PCV o grubości 0,4 mm charakteryzującą się odpornością na ścieranie wg. norm DIN 68861/2, Klasa 2 B (> obrotów), o odpornością na światło wg. norm DIN EN ISO , , DIN EN ISO 105 B 02, równe lub większe niż 6 (Skala Wollblau) oraz odpornością na zadrapanie wg. norm DIN 68861/4, Klasa 4 D (> 1,0-1,5 N). Płyta dolna blatu wykonana z frezowanej płyty MDF o grubości 12 mm, lakierowanej na kolor grafitowy. Wieniec łączy szafy G2U i G2A w jeden zespół szaf, oraz szafy G2W i G2A w drugi zestaw szaf. Nie dopuszcza się wieoca osobnego dla każdej z szaf. szerokośd 162 cm, głębokośd 43 cm, wysokośd 5 cm. Trzy kolory do wyboru przez Zamawiającego na etapie dostawy: dąb orzech jasny orzech ciemny zestawienie w przyszłości G4 A SZAFA GABINETOWA 100x46x185,2 cm SZAFA AKTOWA 5OH COKÓŁ METALOWY / PÓŁKI METALOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym 27

28 kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki metalowe wykonane z profilowanej blachy stalowej o grubości 1mm, lakierowanej proszkowo w strukturze mat. z możliwością odwieszania teczek kartotekowych A4 (rys. 1). Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnieo podłużnych. Półki wyposażone w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki oraz regulację położenia na całej wysokości szafy, co 32 mm (nie dotyczy półki konstrukcyjnej). rys. 1 Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 100 cm, głębokośd 46 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie 28

29 lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka G4 G SZAFA GABINETOWA GOSPODARCZA 80x46x78 cm COKÓŁ METALOWY / PÓŁKI PŁYTOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Front szafy dzielony na częśd przeszkloną oraz płytową. Fronty górne (trzy przestrzenie segragatorowe) wykonane z hartowanego, przezroczystego szkła typu float o grubości 5mm. Drzwi wyposażone w zawiasy z kątem otwarcia min 110 oraz jednopunktowe uchwyty satynowane. Fronty dolne (dwie przestrzenie segregatorowe) wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Widoczne wąskie krawędzie zabezpieczone obrzeżem PCV o grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Drzwi wyposażone w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone 29

30 w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafa posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 100 cm, głębokośd 46 cm, wysokośd 78 cm, wysokośd całkowita z cokołem 85 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka 30

31 G4 U SZAFA AKTOWO-UBRANIOWA GABINETOWA 100x46x185 cm SZAFA UBRANIOWA 5OH COKÓŁ METALOWY/PÓŁKI PŁYTOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Górna przestrzeo szafy wyposażona w półkę płytową wykonaną z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Przestrzeo garderobiana wyposażona w dwa wieszaki wysuwne typu puzon. Szafa posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 100 cm, głębokośd 46 cm, wysokośd 185,2 cm, 31

32 wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka G4 U2 SZAFA AKTOWO-UBRANIOWA GABINETOWA 40x46x185 cm SZAFA UBRANIOWA 5OH COKÓŁ METALOWY/ PÓŁKI PŁYTOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. 32

33 Górna przestrzeo szafy wyposażona w półkę płytową wykonaną z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Rozstaw półki powinien tworzyd przestrzeo segregatorową. Pozostałą przestrzeo garderobianą wyposażona w chromowany wieszak z dwoma haczykami. Szafa posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 40 cm, głębokośd 46 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka 33

34 G4 W WITRYNA GABINETOWA 80x46x185,2 cm - GÓRNA CZĘŚĆ PRZESZKOLNA 3OH DOLNA CZĘŚĆ PŁYTOWA 2OH COKÓŁ METALOWY/PÓŁKI PŁYTOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Front szafy dzielony na częśd przeszkloną oraz płytową. Fronty górne (trzy przestrzenie segragatorowe) wykonane z hartowanego, przezroczystego szkła typu float o grubości 5mm. Drzwi wyposażone w zawiasy z kątem otwarcia min 110 oraz jednopunktowe uchwyty satynowane. Fronty dolne (dwie przestrzenie segregatorowe) wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Widoczne wąskie krawędzie zabezpieczone obrzeżem PCV o grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Drzwi wyposażone w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafa posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: 34

35 Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 80 cm, głębokośd 46 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka G4 160x80 BIURKO GABINETOWE 160x80x74 cm MELAMINA Blat biurka wykonany z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Stelaż w formie płóz wykonany z profilu stalowego o przekroju 80x20mm malowanego proszkowo w strukturze mat. Stelaż biurka równy z blatem. Stelaż od strony frontowej chowany pod blatem biurka, niewystający poza jego obrys. Narożniki stelaża zaokrąglone R=20mm (nie dopuszcza się łączenia profili na prosto). Pod blatem, wzdłuż jego osi zamontowany poziomy kanał kablowy, wykonany z profilowanej blachy stalowej o grubości 2mm. Poziomy kanał kablowy umożliwiający swobodne wprowadzenie standardowej listwy zasilającej, a przestrzeo wewnętrzna w przekroju poprzecznym wynosi 120x55h 35

36 *mm+. Kanał kablowy połączony z płozą za pomocą nakrętek klatkowych, umożliwiających wielokrotny montaż oraz demontaż poszczególnych elementów bez utraty stabilności. Płozy wyposażone w stopki poziomujące z regulacją w zakresie 10mm. Montaż stelaża do blatu odbywa się za pośrednictwem wpustek tworzywowych (osadzonych na stałe w blacie) umożliwiających wielokrotny montaż oraz demontaż blatu bez jego uszkodzenia oraz utraty sztywności konstrukcji. Nie dopuszcza się wkręcania śrub mocujących bezpośrednia w płytę blatu. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011, PN-EN 527-2:2004 oraz PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 160 cm, głębokośd 80 cm, wysokośd 74cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Widok stelaża G4 180x80 BIURKO GABINETOWE 180x80x74 cm MELAMINA 36

37 Blat biurka wykonany z trójwarstwowej płyty wiórowej o grubości 25mm w klasie higieniczności E1 obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Stelaż w formie płóz wykonany z profilu stalowego o przekroju 80x20mm malowanego proszkowo w strukturze mat. Stelaż biurka równy z blatem. Stelaż od strony frontowej chowany pod blatem biurka, niewystający poza jego obrys. Narożniki stelaża zaokrąglone R=20mm (nie dopuszcza się łączenia profili na prosto). Pod blatem, wzdłuż jego osi zamontowany poziomy kanał kablowy, wykonany z profilowanej blachy stalowej o grubości 2mm. Poziomy kanał kablowy umożliwiający swobodne wprowadzenie standardowej listwy zasilającej, a przestrzeo wewnętrzna w przekroju poprzecznym wynosi 120x55h *mm+. Kanał kablowy połączony z płozą za pomocą nakrętek klatkowych, umożliwiających wielokrotny montaż oraz demontaż poszczególnych elementów bez utraty stabilności. Płozy wyposażone w stopki poziomujące z regulacją w zakresie 10mm. Montaż stelaża do blatu odbywa się za pośrednictwem wpustek tworzywowych (osadzonych na stałe w blacie) umożliwiających wielokrotny montaż oraz demontaż blatu bez jego uszkodzenia oraz utraty sztywności konstrukcji. Nie dopuszcza się wkręcania śrub mocujących bezpośrednia w płytę blatu. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011, PN-EN 527-2:2004 oraz PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 180 cm, głębokośd 80 cm, wysokośd 74cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Widok stelaża 37

38 G4 K SZAFKA PRZYBIURKOWA GABINETOWY 80x50x65 cm MELAMINA Korpus wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony obrzeżem PCV grubości 2 mm. Ściany boczne, tylne oraz przegrody z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony obrzeżem PCV grubości 2 mm. Wieniec o grubości 25 mm nakładany. Wąska płaszczyzna wieoca górnego cofnięta o 25 mm w stosunku do przedniej krawędzi ścian bocznych. Pod wieocem górnym zamocowana listwa z aluminium anodowanego. Dystans między frontem szuflady, a wieocem górnym pełni funkcję uchwytu szuflady. Szuflada wyposażona w boki metalowe system INNOTECH firmy Hettich (lub równoważny) oraz zamontowany system cichego domykania szuflad. Drzwi wyposażone w uchwyt z aluminium anodowanego mocowany na górnej krawędzi. Do montażu drzwi zastosowano zawiasy firmy Hettich (lub równoważne), o kącie otwarcia 110 stopni. Umożliwiają one montaż na prowadnik typu clip i posiadają zintegrowaną regulację nałożenia i mimośrodową regulację głębokości. Szafa wyposażona w system cichego domykania drzwi. Wewnątrz szafy półka wykonana z płyty wiórowej melaminowanej o grubości 18 mm. Wsporniki półek typu secura, uniemożliwiające ich przypadkowe wypadnięcie. Szafka wyposażona w regulatory poziomu, pozwalające na zniwelowanie nierówności podłogi. szerokośd 80 cm, głębokośd 50 cm, wysokośd 65cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 38

39 4S STOLIK 60x60x72 cm Blat stolika wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm, obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV o grubości 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Stelaż kolumnowy na podstawie talerzowej w całości lakierowany proszkowo. Kolumna stelaża wykonana z rury stalowej o średnicy 75 mm i grubości ścianki 1,5 mm. Podstawa talerzowa płaska (nie dopuszcza się tłoczeo) o średnicy 45 cm wykonana z blachy stalowej o grubości 10 mm, wyposażona w stopki tworzywowe zabezpieczające podłoże przed zarysowaniem. Kształt i wymiary blatu: szerokośd 59,70 cm, głębokośd 59,70 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 39

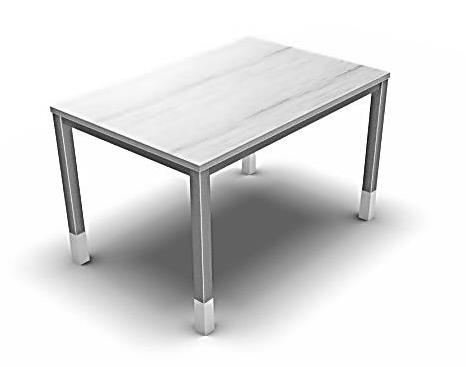

40 MEBLE PRACOWNICZE B 120x80 BIURKO PROSTE 120x80 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA KOSZ NA KOMPUTER KLIPSY DO PROWADZENIA KABLI PIONOWEGO KOSZ DO PROWADZENIA KABLI POZIOMO SZUFLADA NA KLAWIATURĘ PRZEPUST KABLOWY W BLACIE Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża biurka, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. 40

41 Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd biurka, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Biurko wyposażone w stelaż metalowy na jednostkę komputerową, wykonany z blachy stalowej lakierowanej proszkowo w kolorze aluminium o wymiarach 28x53x55 cm rys. nr 6, dwa uchwyty z tworzywa sztucznego do prowadzenia kabli na nodze okrągłej w kolorze popielatym rys. nr 7, dwa kosze metalowe do poziomego prowadzenia okablowania o wymiarach 60x10x10 cm rys. nr 8 oraz przepust kablowy o średnicy fi 60 mm rys. nr 9. Biurko przystosowane do zamontowania szuflady pod klawiaturę z tworzywa sztucznego na prowadnicach rolkowych. Rys. nr 6. Rys. nr 7. Rys. nr 8. Rys. nr 9. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 120 cm, głębokośd 80 cm, wysokośd 72-88cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: 41

42 dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości B 160x140 BIURKO NAROŻNE 160x140 cm NOGI Z OSŁONĄ REGULATORA KOSZ NA KOMPUTER KLIPSY DO PROWADZENIA KABLI PIONOWEGO KOSZ DO PROWADZENIA KABLI POZIOMO SZUFLADA NA KLAWIATURĘ PRZEPUST KABLOWY W BLACIE PANEL PRZEDNI Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie (nie dotyczy elementów krzywoliniowych) za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. Nogi mocowane do ramy poprzez precyzyjnie wykonane odlewy rys. 2, umożliwiające szybki montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywad się za pomocą jednej śruby rys. nr 1. Nie dopuszcza się konstrukcji spawanej. Stelaż oraz nogi biurka lakierowane proszkowo. Rys. 1. Sposób montażu nóg ze stelażem 42

43 Rys. 2 Odlew Biurko wyposażone w stelaż metalowy na jednostkę komputerową, wykonany z blachy stalowej lakierowanej proszkowo w kolorze aluminium o wymiarach 28x53x55 cm rys. nr 6, dwa uchwyty z tworzywa sztucznego do prowadzenia kabli na nodze okrągłej w kolorze popielatym rys. nr 7, dwa kosze metalowe do poziomego prowadzenia okablowania o wymiarach 60x10x10 cm rys. nr 8 oraz przepust kablowy o średnicy fi 60 mm rys. nr 9. Biurko przystosowane do zamontowania szuflady pod klawiaturę z tworzywa sztucznego na prowadnicach rolkowych. Rys. nr 6. Rys. nr 7. Rys. nr 8. Rys. nr 9. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011, PN-EN 527-2:2004 oraz PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd dłuższego boku 160 cm z głębokością blatu 80 cm, głębokośd 140 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 43

44 B 160x80 BIURKO PROSTE 160x80 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA KOSZ NA KOMPUTER KLIPSY DO PROWADZENIA KABLI PIONOWEGO KOSZ DO PROWADZENIA KABLI POZIOMO SZUFLADA NA KLAWIATURĘ PRZEPUST KABLOWY W BLACIE Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża biurka, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami 44

45 na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd biurka, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Biurko wyposażone w stelaż metalowy na jednostkę komputerową, wykonany z blachy stalowej lakierowanej proszkowo w kolorze aluminium o wymiarach 28x53x55 cm rys. nr 6, dwa uchwyty z tworzywa sztucznego do prowadzenia kabli na nodze okrągłej w kolorze popielatym rys. nr 7, dwa kosze metalowe do poziomego prowadzenia okablowania o wymiarach 60x10x10 cm rys. nr 8 oraz przepust kablowy o średnicy fi 60 mm rys. nr 9. Biurko przystosowane do zamontowania szuflady pod klawiaturę z tworzywa sztucznego na prowadnicach rolkowych. Rys. nr 6. Rys. nr 7. Rys. nr 8. Rys. nr 9. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia

46 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 160 cm, głębokośd 80 cm, wysokośd 72-88cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości B 160x80k BIURKO PROSTE 160x80 cm NOGI KWADRATOWE Z OSŁONĄ REGULATORA KOSZ NA KOMPUTER KLIPSY DO PROWADZENIA KABLI PIONOWEGO KOSZ DO PROWADZENIA KABLI POZIOMO SZUFLADA NA KLAWIATURĘ PRZEPUST KABLOWY W BLACIE Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie (nie dotyczy elementów krzywoliniowych) za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. Nogi mocowane do ramy poprzez precyzyjnie wykonane odlewy rys. 2, umożliwiające szybki montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż 46

47 nogi do ramy powinien odbywad się za pomocą jednej śruby rys. nr 1. Nie dopuszcza się konstrukcji spawanej. Stelaż oraz nogi biurka lakierowane proszkowo. Rys. 1. Sposób montażu nóg ze stelażem Rys. 2 Odlew Biurko wyposażone w stelaż metalowy na jednostkę komputerową, wykonany z blachy stalowej lakierowanej proszkowo w kolorze aluminium o wymiarach 28x53x55 cm rys. nr 6, dwa uchwyty z tworzywa sztucznego do prowadzenia kabli na nodze okrągłej w kolorze popielatym rys. nr 7, dwa kosze metalowe do poziomego prowadzenia okablowania o wymiarach 60x10x10 cm rys. nr 8 oraz przepust kablowy o średnicy fi 60 mm rys. nr 9. Biurko przystosowane do zamontowania szuflady pod klawiaturę z tworzywa sztucznego na prowadnicach rolkowych. Rys. nr 6. Rys. nr 7. Rys. nr 8. Rys. nr 9. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011, PN-EN 527-2:2004 oraz PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. 47

48 szerokośd dłuższego boku 160 cm z głębokością blatu 80 cm, głębokośd 140 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości B 180x80 BIURKO PROSTE 180x80 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA KOSZ NA KOMPUTER KLIPSY DO PROWADZENIA KABLI PIONOWEGO KOSZ DO PROWADZENIA KABLI POZIOMO SZUFLADA NA KLAWIATURĘ PRZEPUST KABLOWY W BLACIE Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 48

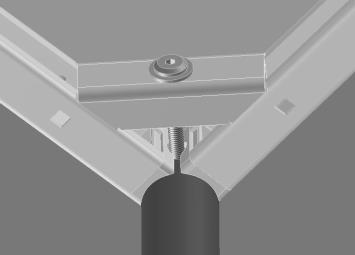

49 Węzeł mocujący nogę do stelaża biurka, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd biurka, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Biurko wyposażone w stelaż metalowy na jednostkę komputerową, wykonany z blachy stalowej lakierowanej proszkowo w kolorze aluminium o wymiarach 28x53x55 cm rys. nr 6, dwa uchwyty z tworzywa sztucznego do prowadzenia kabli na nodze okrągłej w kolorze popielatym rys. nr 7, dwa kosze metalowe do poziomego prowadzenia okablowania o wymiarach 60x10x10 cm rys. nr 8 oraz przepust kablowy o średnicy fi 60 mm rys. nr 9. Biurko przystosowane do zamontowania szuflady pod klawiaturę z tworzywa sztucznego na prowadnicach rolkowych. 49

50 Rys. nr 6. Rys. nr 7. Rys. nr 8. Rys. nr 9. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 180 cm, głębokośd 80 cm, wysokośd 72-88cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości B 80x60 BIURKO PROSTE 80x60 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA PRZEPUST KABLOWY W BLACIE 50

51 Blat biurka wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama biurka przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża biurka, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd biurka, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. 51

52 Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Biurko wyposażone w stelaż metalowy na jednostkę komputerową, wykonany z blachy stalowej lakierowanej proszkowo w kolorze aluminium o wymiarach 28x53x55 cm rys. nr 6, dwa uchwyty z tworzywa sztucznego do prowadzenia kabli na nodze okrągłej w kolorze popielatym rys. nr 7, kosz metalowy do poziomego prowadzenia okablowania o wymiarach 60x10x10 cm rys. nr 8 oraz przepust kablowy o średnicy fi 60 mm rys. nr 9. Biurko przystosowane do zamontowania szuflady pod klawiaturę z tworzywa sztucznego na prowadnicach rolkowych. Rys. nr 6. Rys. nr 7. Rys. nr 8. Rys. nr 9. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 80 cm, głębokośd 60 cm, wysokośd 72-88cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 52

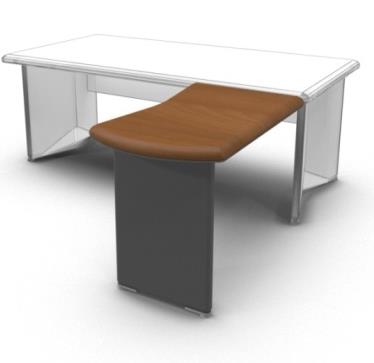

53 P 34 PRZYSTAWKA 3/4 KOŁA NOGI OKRĄGŁE Z OSŁONĄ REGULATORA Blat przystawki wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Dwie nogi okrągłe (fi 42mm) malowane proszkowo mocowane do blatu wyposażone w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd przystawki, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Wymagane certyfikaty i atesty: Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 80 cm, głębokośd 80 cm, wysokośd 72-88cm. 53

54 Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości P 80x60 DOSTAWKA PROSTA DO BIURKA 80x60 cm NOGI KWADRATOWE Z OSŁONĄ REGULATORA Blat przystawki wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Dwie nogi okrągłe (fi 42mm) malowane proszkowo mocowane do blatu wyposażone w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd przystawki, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Wymagane certyfikaty i atesty: 54

55 Biurko musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto biurko musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 80 cm, głębokośd 60 cm, wysokośd 72-88cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości PR ŚCIANKA JEDNOSTRONNIE TAPICEROWANA Z LISTWĄ FUNKCYJNĄ 160x4x61 cm Ścianka wykonana z trójwarstwowej płyty wiórowej grubości 18mm w klasie higieniczności E1 obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Ścianka prostokątna, wystająca ponad powierzchnię blatu przystosowana do montażu w biurku wolnostojącym. Ścianka jednostronnie wyposażona w panel tapicerowany w kolorze szarym oraz listwę funkcyjną. Demontowalny panel tapicerowany o wymiarach ok 150x27,5h *cm] montowany 1,5cm poniżej górnej krawędzi. Panel tapicerowany wykonany z płyty MDF grubości 6mm w klasie higieniczności E1, płyta jednostronnie oklejana pianką poliuretanową o twardości N1828. Panel tapicerowao tkaniną o gramaturze 380g/m², odporności na ścieranie min cykli Martindale a wg PN-EN ISO , odporności na piling 4 wg PN-EN ISO 55

56 , trudnopalności papieros wg PN-EN ISO oraz odporności na światło 4-6 wg PN-EN ISO 105-B02. Listwa funkcyjna z aluminium anodowanego montowana 4cm poniżej panelu tapicerowanego. Listwa funkcyjna powinna umożliwid wieszanie organizerów stanowiska pracy. szerokośd 160 cm, głębokośd 4 cm, wysokośd 61 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości S 120x80 STÓŁ 120x80 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA Blat stołu wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama stołu przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. 56

57 Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża stoły, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd stołu, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. 57

58 Wymagane certyfikaty i atesty: Stół musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN-EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto stół musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 120 cm, głębokośd 80 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości S 140x60 STÓŁ 140x60 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA Blat stołu wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama stołu przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. 58

59 Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża stoły, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd stołu, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. Wymagane certyfikaty i atesty: 59

60 Stół musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN-EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto stół musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 140 cm, głębokośd 60 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości S 160x80 STÓŁ 160x80 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA Blat stołu wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama stołu przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. 60

61 Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża stoły, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd stołu, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. 61

62 Wymagane certyfikaty i atesty: Stół musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN-EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto stół musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 160 cm, głębokośd 80 cm, wysokośd 72 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości S 180x80 STÓŁ KONFERENCYJNY 180x80 cm NOGI OKRĄGŁE Z OSŁONĄ REGULATORA Blat stołu wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama stołu przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg okrągłych (fi 42mm) bez konieczności rozkręcania lub zamiany ramy. 62

63 Nogi malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Rys. nr 1 Węzeł mocujący nogę do stelaża stoły, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych jest odlewem. Wkładka w przekroju kształt części koła (rys. nr. 3), co zapewnia przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na koocach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. rys. nr 4. Poziom regulacji nie może wpływad na stabilnośd stołu, wyposażone również w niezależne osłony regulatorów wysokości wykonane z rury metalowej malowanej proszkowo rys. nr 5. Rys. nr 4 noga okrągła z regulatorem. Rys nr 5. Osłona regulatorów. 63

64 Wymagane certyfikaty i atesty: Stół musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN-EN 527-1:2011 oraz PN-EN 527-2:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto stół musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd 180 cm, głębokośd 80 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości S 80x80 STÓŁ KONFERENCYJNY 80x80 cm NOGI KWADRATOWE Z OSŁONĄ REGULATORA Blat stołu wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 o grubości 25 mm obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV gr. 2 mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2 mm. Konstrukcja stelaża wykonana z profilowanej blachy stalowej o przekroju otwartym 30x40mm, dla zapewnienia sztywności konstrukcji ścianka profilu stelaża nie powinna byd mniejsza niż 2 mm. Rama stelaża powinna dodatkowo spełniad funkcję poziomego prowadzenia okablowania. Rama stołu przykręcana do blatu po obwodzie za pośrednictwem wpustek tworzywowych oraz śrub 64

65 imbusowych z gwintem metrycznym. Nie dopuszcza się wkręcania śrub bezpośrednio w płytę blatu ze względu na małą trwałośd połączenia. Stelaż powinien umożliwiad montaż nóg kwadratowych (50x50mm) bez konieczności rozkręcania lub zamiany ramy. Nogi mocowane do ramy poprzez precyzyjnie wykonane odlewy rys. 2, umożliwiające szybki montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Montaż nogi do ramy powinien odbywad się za pomocą jednej śruby rys. nr 1. Nie dopuszcza się konstrukcji spawanej. Stelaż oraz nogi stołu lakierowane proszkowo. Rys. 1. Sposób montażu nóg ze stelażem Rys. 2 Odlew Wymagane certyfikaty i atesty: Stołu musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN 527-1:2011, PN-EN 527-2:2004 oraz PN-EN 527-3:2004 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ponadto stół musi spełniad warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeostwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Wymaga się załączenia stosownych dokumentów do oferty. szerokośd dłuższego boku 160 cm z głębokością blatu 80 cm, głębokośd 140 cm, wysokośd 72cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 65

66 SC 1 ŚCIANKA MIĘDZYBIURKOWA 80 cm DWUSTRONNIE TAPICEROWANA Ścianka wykonana z trójwarstwowej płyty wiórowej grubości 18mm w klasie higieniczności E1 obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Ścianka prostokątna, wystająca ponad powierzchnię blatu przystosowana do montażu w biurku wolnostojącym. Ścianka obustronnie wyposażona w panel tapicerowany w kolorze szarym oraz listwę funkcyjną. Demontowalny panel tapicerowany o wymiarach ok 150x27,5h *cm+ montowany 1,5cm poniżej górnej krawędzi. Panel tapicerowany wykonany z płyty MDF grubości 6mm w klasie higieniczności E1, płyta jednostronnie oklejana pianką poliuretanową o twardości N1828. Panel tapicerowao tkaniną o gramaturze 380g/m², odporności na ścieranie min cykli Martindale a wg PN-EN ISO , odporności na piling 4 wg PN-EN ISO , trudnopalności papieros wg PN-EN ISO oraz odporności na światło 4-6 wg PN-EN ISO 105-B02. Listwa funkcyjna z aluminium anodowanego montowana 4cm poniżej panelu tapicerowanego. Listwa funkcyjna powinna umożliwid wieszanie organizerów stanowiska pracy. szerokośd 80 cm, głębokośd 4 cm, wysokośd 61 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 66

67 SC 2 ŚCIANKA MIĘDZYBIURKOWA 60 cm DWUSTRONNIE TAPICEROWANA Ścianka wykonana z trójwarstwowej płyty wiórowej grubości 18mm w klasie higieniczności E1 obustronnie melaminowanej. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Ścianka prostokątna, wystająca ponad powierzchnię blatu przystosowana do montażu w biurku wolnostojącym. Ścianka obustronnie wyposażona w panel tapicerowany w kolorze szarym oraz listwę funkcyjną. Demontowalny panel tapicerowany o wymiarach ok 150x27,5h *cm+ montowany 1,5cm poniżej górnej krawędzi. Panel tapicerowany wykonany z płyty MDF grubości 6mm w klasie higieniczności E1, płyta jednostronnie oklejana pianką poliuretanową o twardości N1828. Panel tapicerowao tkaniną o gramaturze 380g/m², odporności na ścieranie min cykli Martindale a wg PN-EN ISO , odporności na piling 4 wg PN-EN ISO , trudnopalności papieros wg PN-EN ISO oraz odporności na światło 4-6 wg PN-EN ISO 105-B02. Listwa funkcyjna z aluminium anodowanego montowana 4cm poniżej panelu tapicerowanego. Listwa funkcyjna powinna umożliwid wieszanie organizerów stanowiska pracy. szerokośd 60 cm, głębokośd 4 cm, wysokośd 61 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Sz a5 SZAFA AKTOWA 5 OH 80x46x185,9 cm SZAFA 5OH COKÓŁ METALOWY / PÓŁKI PŁYTA Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. 67

68 Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 80 cm, głębokośd 46 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 68

69 widok uchwytu z zintegrowanym z cylindrem zamka Sz g120 SZAFA GOSPODARCZA 120x46x113,7 cm SZAFA 3OH COKÓŁ METALOWY / PÓŁKI METALOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Szafa wyposażona w półki metalowe wykonane z profilowanej blachy stalowej o grubości 1mm, lakierowanej proszkowo w strukturze mat. z możliwością odwieszania teczek kartotekowych A4 (rys. 1). Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnieo podłużnych. Półki wyposażone w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki oraz regulację położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). rys. 1 Front szaf wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2mm. W zewnętrznych drzwiach przesuwnych znajduje się zamek punktowy z możliwością zastosowania klucza master-key. Zamek działający na zasadzie wciskania wkładu zamka w głąb obejmy zamontowanej w drzwiach i przekręcanie. Wciskanie zamka, powoduje wysunięcie się trzpienia blokującego od strony wewnętrznej drzwi. Po przekręcaniu, zamek blokuje się, a wystający od wewnątrz trzpieo uniemożliwia przesuw drzwi poprzez zetknięcie z krawędzią drzwi wewnętrznych. Od strony wewnętrznej w drzwiach zewnętrznych zamontowany jest kątownik, blokujący pełne nakładanie się drzwi na siebie przy otwarciu, co zabezpiecza uchwyt drzwi wewnętrznych. Prowadnice do przesuwu drzwi wpuszczane w korpus szafy. Uchwyt dwupunktowy, w kształcie litery C, o rozstawie 128mm Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu 69

70 poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 120 cm, głębokośd 46 cm, wysokośd 113,7 cm, wysokośd całkowita z cokołem 120,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Sz g80 SZAFA GOSPODARCZA 80x46x113,7 cm SZAFA 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. 70

71 Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 80 cm, głębokośd 46 cm, wysokośd 113,7 cm, wysokośd całkowita z cokołem 120,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 71

72 widok uchwytu z zintegrowanym z cylindrem zamka Sz nu SZAFA NAROŻNA UBRANIOWA 7OH 73,9x73,9x256,7 cm SZAFA UBRANIOWA NAROŻNA 4OH NADSTAWKA AKTOWA NAROŻNA 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA Szafa narożna składa się z szafy narożnej ubraniowej 4 OH i nadstawki narożnej aktowej 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. 72

73 Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa narożna: szerokośd 73,9 cm, głębokośd 73,9 cm, wysokośd 143 cm nadstawka: szerokośd 73,9 cm, głębokośd 73,9 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka Sz Rn REGAŁ NAROŻNY OTWARTY 7OH 42x42x256,7 cm REGAŁ NAROŻNY 4OH REGAŁ NADSTAWNY 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA Regał narożny składa się z regału narożnego 4 OH i nadstawki narożnej 3OH. Korpus regału wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. 73

74 Korpus regału łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Regał wyposażony w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Regał posadowiony na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa narożna: szerokośd 42 cm, głębokośd 42 cm, wysokośd 143 cm nadstawka: szerokośd 42 cm, głębokośd 42 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 74

75 Sz U5 SZAFA UBRANIOWA 80x46x185,9 cm COKÓŁ METALOWY / PÓŁKI PŁYTA Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Górna przestrzeo szafy wyposażona w półkę płytową wykonaną z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Pozostała przestrzeo podzielona przegrodą pionową na przestrzeo aktową i garderobianą. Szerokośd przestrzeni garderobianej w świetle 50cm. Przestrzeo garderobiana wyposażona w wieszak wysuwny typu puzon. Przestrzeo aktową wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. 75

76 Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 80 cm, głębokośd 46 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka Sz u6 SZAFA UBRANIOWA 7OH 80,1x60,1x256,7 cm SZAFA UBRANIOWA 4OH NADSTAWKA 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA Szafa ubraniowa 7 OH składa się z szafy j ubraniowej 4 OH i nadstawki aktowej 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. 76

77 Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Nadstawka wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Przestrzeo garderobiana wyposażona w drążek, montowany poprzecznie i umożliwiający wieszanie wieszaków z garderobą. Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa ubraniowa: szerokośd 80,1 cm, głębokośd 60,1 cm, wysokośd 143 cm nadstawka: szerokośd 80,1 cm, głębokośd 60,1 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 77

78 widok uchwytu z zintegrowanym z cylindrem zamka Sz u60 SZAFA UBRANIOWA 7OH 60x60x256,7 cm SZAFA UBRANIOWA GŁĘBOKA 4OH NADSTAWKA AKTOWA GŁĘBOKA 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA Szafa ubraniowa 7 OH składa się z szafy j ubraniowej 4 OH i nadstawki aktowej 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Nadstawka wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Przestrzeo garderobiana wyposażona w drążek, montowany poprzecznie i umożliwiający wieszanie wieszaków z garderobą. Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. 78

79 Cokół: Regulacja poziomu szafa ubraniowa: szerokośd 60 cm, głębokośd 60 cm, wysokośd 143 cm nadstawka: szerokośd 60 cm, głębokośd 60 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka Sz U7 SZAFA UBRANIOWA 80x60x185,9 cm COKÓŁ METALOWY / PÓŁKI PŁYT Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Górna przestrzeo szafy wyposażona w półkę płytową wykonaną z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. 79

80 Przestrzeo garderobiana wyposażona w drążek, montowany poprzecznie i umożliwiający wieszanie wieszaków z garderobą. Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 80 cm, głębokośd 60 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka 80

81 Sz U80 SZAFA UBRANIOWA 7OH 80x46x256,7 cm SZAFA UBRANIOWA 4OH NADSTAWKA 3OH COKÓŁ METALOWY / PÓŁKI PŁYTOWE Szafa ubraniowa 7 OH składa się z szafyj ubraniowej 4 OH i nadstawki aktowej 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Nadstawka wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. W szafie ubraniowej przestrzeo podzielona przegrodą pionową na przestrzeo aktową i garderobianą. Szerokośd przestrzeni garderobianej w świetle 50cm. Przestrzeo garderobiana wyposażona w wieszak wysuwny typu puzon. Przestrzeo aktową wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: 81

82 Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa ubraniowa: szerokośd 80,1 cm, głębokośd 46 cm, wysokośd 143 cm nadstawka: szerokośd 80,1 cm, głębokośd 46 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka Sz w5 SZAFA AKTOWA 5 OH W GÓRNEJ CZĘŚCI PRZESZKLONA 80x46x185,9 cm GÓRA DRZWI SZKLANE 3 OH DÓŁ DRZWI PŁYTOWE 2OH COKÓŁ METALOWY / PÓŁKI PŁYTA Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Front szafy dzielony na częśd przeszkloną oraz płytową. 82

83 Fronty górne (trzy przestrzenie segragatorowe) wykonane z hartowanego, przezroczystego szkła typu float o grubości 5mm. Drzwi wyposażone w zawiasy z kątem otwarcia min 110 oraz jednopunktowe uchwyty satynowane. Fronty dolne (dwie przestrzenie segregatorowe) wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Widoczne wąskie krawędzie zabezpieczone obrzeżem PCV o grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Drzwi wyposażone w zawiasy obiektowe z kątem otwarcia min 270. Fronty zamykane zamkiem baskwilowym z wymienną wkładką patentową wyposażoną w dwa klucze łamane. Zamek z możliwością zastosowania klucza master pozwalającego na otwarcie kilku zamków tym samym kluczem. We froncie prawym zamontowany metalowy uchwyt dwupunktowy o rozstawie 128mm zintegrowany z cylindrem zamka. W froncie lewym analogiczny uchwyt niezintegrowany z zamkiem. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 80 cm, głębokośd 46 cm, wysokośd 185,2 cm, wysokośd całkowita z cokołem 192,2 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. 83

84 zestawienie w przyszłości widok uchwytu z zintegrowanym z cylindrem zamka Sz z2 160 SZAFA PRZYBIURKOWA DRZWI ŻALUZJOWE 2OH 160x46x78,5 cm COKÓŁ METALOWY / PÓŁKI METALOWE Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Front szafy wykonany z żaluzji tworzywowej o grubości lamelek 8mm. Żaluzja przesuwna poziomo w prawą lub lewą stronę (do wyboru przez Zamawiającego). Element zwijający żaluzję umieszczony przy ścianie bocznej, zasłonięty przegrodą pionową. Nie dopuszcza się chowania żaluzji za ścianą tylną. Prowadnice wpuszczone w korpus szafy. Nie dopuszcza się zastosowania prowadnic nakładanych i wystających poza korpus szafy. Front zamykany na zamek z wymienną wkładką wyposażoną w jeden klucz prosty oraz jeden klucz łamany. Zamek powinien posiadad możliwośd zastosowania klucza master, który umożliwia otwarcie kilku zamków tym samym kluczem. Żaluzja przesuwana za pomocą uchwytu satynowanego w kształcie litery C o rozstawie śrub mocujących 128mm. Szafa wyposażona w półki metalowe wykonane z profilowanej blachy stalowej o grubości 1mm, lakierowanej proszkowo w strukturze mat. z możliwością odwieszania teczek kartotekowych A4 (rys. 1). Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnieo podłużnych. Półki wyposażone w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki oraz regulację położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). rys. 1 84

85 Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa: szerokośd 160 cm, głębokośd 46 cm, wysokośd 78,5 cm, wysokośd całkowita z cokołem 85,5 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Sz z3 160 SZAFA PRZYBIURKOWA DRZWI ŻALUZJOWE 3OH 160x46x113,7 cm COKÓŁ METALOWY / PÓŁKI METALOWE 85

86 Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Front szafy wykonany z żaluzji tworzywowej o grubości lamelek 8mm. Żaluzja przesuwna poziomo w prawą lub lewą stronę (do wyboru przez Zamawiającego). Element zwijający żaluzję umieszczony przy ścianie bocznej, zasłonięty przegrodą pionową. Nie dopuszcza się chowania żaluzji za ścianą tylną. Prowadnice wpuszczone w korpus szafy. Nie dopuszcza się zastosowania prowadnic nakładanych i wystających poza korpus szafy. Front zamykany na zamek z wymienną wkładką wyposażoną w jeden klucz prosty oraz jeden klucz łamany. Zamek powinien posiadad możliwośd zastosowania klucza master, który umożliwia otwarcie kilku zamków tym samym kluczem. Żaluzja przesuwana za pomocą uchwytu satynowanego w kształcie litery C o rozstawie śrub mocujących 128mm. Szafa wyposażona w półki metalowe wykonane z profilowanej blachy stalowej o grubości 1mm, lakierowanej proszkowo w strukturze mat. z możliwością odwieszania teczek kartotekowych A4 (rys. 1). Dla zachowania sztywności konstrukcji półki wymagane jest zastosowanie metalowych wzmocnieo podłużnych. Półki wyposażone w podpórki typu secura zapobiegające przypadkowemu wysunięciu półki oraz regulację położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). rys. 1 Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. 86

87 szafa: szerokośd 160 cm, głębokośd 46 cm, wysokośd 113,7 cm, wysokośd całkowita z cokołem 120,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Sz zł1 SZAFA NA AKTA DRZWI PRZESUWNE ZŁOŻONA 7OH 100x46x256,7 cm SZAFA Z DRZWIAMI PRZESUWNYMI 3OH SZAFA Z DRZWIAMI ŻALUZJOWYMI 2OH Z 2 PRZEGRODAMI NADSTAWKA Z DRZWIAMI PRZESUWNYMI 2OH COKÓŁ METALOWY / PÓŁKI PŁYTA Szafa złożona 7 OH składa się z szafy z drzwiami przesuwnymi 3 OH, szafy żaluzjowej 2 OH z dwoma dodatkowymi przegrodami i nadstawki z drzwiami przesuwnymi 2 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. 87

88 Front szafy i nadstawki z drzwiami przesuwnymi wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2mm. W zewnętrznych drzwiach przesuwnych znajduje się zamek punktowy z możliwością zastosowania klucza master-key. Zamek działający na zasadzie wciskania wkładu zamka w głąb obejmy zamontowanej w drzwiach i przekręcanie. Wciskanie zamka, powoduje wysunięcie się trzpienia blokującego od strony wewnętrznej drzwi. Po przekręcaniu, zamek blokuje się, a wystający od wewnątrz trzpieo uniemożliwia przesuw drzwi poprzez zetknięcie z krawędzią drzwi wewnętrznych. Od strony wewnętrznej w drzwiach zewnętrznych zamontowany jest kątownik, blokujący pełne nakładanie się drzwi na siebie przy otwarciu, co zabezpiecza uchwyt drzwi wewnętrznych. Prowadnice do przesuwu drzwi wpuszczane w korpus szafy. Uchwyt dwupunktowy, w kształcie litery C, o rozstawie 128mm. Front szafy żaluzjowej wykonany z żaluzji tworzywowej o grubości lamelek 8mm. Żaluzja przesuwna poziomo w prawą lub lewą stronę (do wyboru przez Zamawiającego). Element zwijający żaluzję umieszczony przy ścianie bocznej, zasłonięty przegrodą pionową. Nie dopuszcza się chowania żaluzji za ścianą tylną. Prowadnice wpuszczone w korpus szafy. Nie dopuszcza się zastosowania prowadnic nakładanych i wystających poza korpus szafy. Front zamykany na zamek z wymienną wkładką wyposażoną w jeden klucz prosty oraz jeden klucz łamany. Zamek powinien posiadad możliwośd zastosowania klucza master, który umożliwia otwarcie kilku zamków tym samym kluczem. Żaluzja przesuwana za pomocą uchwytu satynowanego w kształcie litery C o rozstawie śrub mocujących 128mm. W szafie żaluzjowej dodatkowe 2 przegrody płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 18 mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. 88

89 szafa z drzwiami przesuwnymi: szerokośd 100 cm, głębokośd 46 cm, wysokośd 106,7 cm szafa z drzwiami żaluzjowymi: szerokośd 100 cm, głębokośd 46 cm, wysokośd 71,5 cm nadstawka: szerokośd 100 cm, głębokośd 46 cm, wysokośd 71,5 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Sz zł2 SZAFA NA AKTA DRZWI PRZESUWNE ZŁOŻONA 7OH 100x46x256,7 cm SZAFA Z DRZWIAMI PRZESUWNYMI 2OH SZAFA Z DRZWIAMI ŻALUZJOWYMI 3OH NADSTAWKA Z DRZWIAMI PRZESUWNYMI 2OH COKÓŁ METALOWY / PÓŁKI PŁYTA" Szafa złożona 7 OH składa się z szafy z drzwiami przesuwnymi 3 OH, szafy żaluzjowej 2 OH z dwoma dodatkowymi przegrodami i nadstawki z drzwiami przesuwnymi 2 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. 89

90 Front szafy i nadstawki z drzwiami przesuwnymi wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2mm. W zewnętrznych drzwiach przesuwnych znajduje się zamek punktowy z możliwością zastosowania klucza master-key. Zamek działający na zasadzie wciskania wkładu zamka w głąb obejmy zamontowanej w drzwiach i przekręcanie. Wciskanie zamka, powoduje wysunięcie się trzpienia blokującego od strony wewnętrznej drzwi. Po przekręcaniu, zamek blokuje się, a wystający od wewnątrz trzpieo uniemożliwia przesuw drzwi poprzez zetknięcie z krawędzią drzwi wewnętrznych. Od strony wewnętrznej w drzwiach zewnętrznych zamontowany jest kątownik, blokujący pełne nakładanie się drzwi na siebie przy otwarciu, co zabezpiecza uchwyt drzwi wewnętrznych. Prowadnice do przesuwu drzwi wpuszczane w korpus szafy. Uchwyt dwupunktowy, w kształcie litery C, o rozstawie 128mm. Front szafy żaluzjowej wykonany z żaluzji tworzywowej o grubości lamelek 8mm. Żaluzja przesuwna poziomo w prawą lub lewą stronę (do wyboru przez Zamawiającego). Element zwijający żaluzję umieszczony przy ścianie bocznej, zasłonięty przegrodą pionową. Nie dopuszcza się chowania żaluzji za ścianą tylną. Prowadnice wpuszczone w korpus szafy. Nie dopuszcza się zastosowania prowadnic nakładanych i wystających poza korpus szafy. Front zamykany na zamek z wymienną wkładką wyposażoną w jeden klucz prosty oraz jeden klucz łamany. Zamek powinien posiadad możliwośd zastosowania klucza master, który umożliwia otwarcie kilku zamków tym samym kluczem. Żaluzja przesuwana za pomocą uchwytu satynowanego w kształcie litery C o rozstawie śrub mocujących 128mm Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. 90

91 szafa z drzwiami przesuwnymi: szerokośd 100 cm, głębokośd 46 cm, wysokośd 71,5cm szafa z drzwiami żaluzjowymi: szerokośd 100 cm, głębokośd 46 cm, wysokośd 106,7 cm nadstawka: szerokośd 100 cm, głębokośd 46 cm, wysokośd 71,5 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości KONTENERY K KONTENER MOBILNY 43x60x56,5 cm 3 SZUFLADY I PIÓRNIK Korpus oraz front kontenera wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. Wieniec górny o grubości 25mm, grubośd pozostałych elementów płytowych 18mm. Zewnętrze wąskie krawędzie zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędź obrzeża zaokrąglona R=2mm. Wieniec dolny połączony z korpusem za pomocą śrub imbusowych typu konfirmat. Wszystkie pozostałe połączenia elementów płytowych wykonane przy pomocy niewidocznych na zewnątrz złącz mimośrodowych zapewniających trwałośd połączenia oraz możliwośd wymiany poszczególnych elementów kontenera w przypadku uszkodzenia. Do łączenia korpusu kontenera nie dopuszcza się użycia kleju. Kontener wyposażony w cztery kółka wpuszczone w wieniec. Otwieranie frontów poprzez boczny pochwyt oraz uchwyt frontowy. Przestrzeo pochwytową między bokiem, a frontem zasłonięta od strony wewnętrznej kontenera płaskownikiem z aluminium anodowanego. Każdy z frontów wyposażony w uchwyt satynowany w kształcie litery C o rozstawie śrub mocujących 128mm. 91

92 Kontener wyposażony w 3 szuflady metalowe na prowadnicach kulkowych z samodociągiem, zapewniających 75% wysuwu oraz nośnośd 25kg. W górnej części kontenera, jako osobny front zamontowany wysuwny piórnik tworzywowy w kolorze czarnym. Kontener wyposażony w zamek centralny jednocześnie blokujący wszystkie szuflady oraz piórnik. Dla bezpieczeostwa użytkownika wymaga się, aby kontener wyposażony był w blokadę wysuwu więcej niż jednej szuflady. szerokośd 43 cm, głębokośd 60 cm, wysokośd 57,5 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu k2 KONTENER DOSTAWNY 43x60x72 cm 4 SZUFLADY I PIÓRNIK Korpus oraz front kontenera wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. Wieniec górny o grubości 25mm, grubośd pozostałych elementów płytowych 18mm. Zewnętrze wąskie krawędzie zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędź obrzeża zaokrąglona R=2mm. Wieniec dolny połączony z korpusem za pomocą śrub imbusowych typu konfirmat. Wszystkie pozostałe połączenia elementów płytowych wykonane przy pomocy niewidocznych na zewnątrz złącz mimośrodowych zapewniających trwałośd połączenia oraz możliwośd wymiany poszczególnych elementów kontenera w przypadku uszkodzenia. Do łączenia korpusu kontenera nie dopuszcza się użycia kleju. Otwieranie frontów poprzez boczny pochwyt oraz uchwyt frontowy. Przestrzeo pochwytową między bokiem, a frontem zasłonięta od strony wewnętrznej kontenera płaskownikiem z aluminium anodowanego. Każdy z frontów wyposażony w uchwyt satynowany w kształcie litery C o rozstawie śrub mocujących 128mm. Kontener wyposażony w 4 szuflady metalowe na prowadnicach kulkowych z samodociągiem, zapewniających 75% wysuwu oraz nośnośd 25kg. W górnej części kontenera, jako osobny front zamontowany wysuwny piórnik tworzywowy w kolorze czarnym. Kontener wyposażony w zamek 92

93 centralny jednocześnie blokujący wszystkie szuflady oraz piórnik. Dla bezpieczeostwa użytkownika wymaga się, aby kontener wyposażony był w blokadę wysuwu więcej niż jednej szuflady. szerokośd 43 cm, głębokośd 60 cm, wysokośd 72 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu k3 KONTENER DOSTAWNY 43x80x72 cm Korpus oraz front kontenera wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. Wieniec górny o grubości 25mm, grubośd pozostałych elementów płytowych 18mm. Zewnętrze wąskie krawędzie zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędź obrzeża zaokrąglona R=2mm. Wieniec dolny połączony z korpusem za pomocą śrub imbusowych typu konfirmat. Wszystkie pozostałe połączenia elementów płytowych wykonane przy pomocy niewidocznych na zewnątrz złącz mimośrodowych zapewniających trwałośd połączenia oraz możliwośd wymiany poszczególnych elementów kontenera w przypadku uszkodzenia. Do łączenia korpusu kontenera nie dopuszcza się użycia kleju. Otwieranie frontów poprzez boczny pochwyt oraz uchwyt frontowy. Przestrzeo pochwytową między bokiem, a frontem zasłonięta od strony wewnętrznej kontenera płaskownikiem z aluminium anodowanego. Każdy z frontów wyposażony w uchwyt satynowany w kształcie litery C o rozstawie śrub mocujących 128mm. Kontener wyposażony w 4 szuflady metalowe na prowadnicach kulkowych z samodociągiem, zapewniających 75% wysuwu oraz nośnośd 25kg. W górnej części kontenera, jako osobny front zamontowany wysuwny piórnik tworzywowy w kolorze czarnym. Kontener wyposażony w zamek centralny jednocześnie blokujący wszystkie szuflady oraz piórnik. Dla bezpieczeostwa użytkownika wymaga się, aby kontener wyposażony był w blokadę wysuwu więcej niż jednej szuflady. 93

94 szerokośd 43 cm, głębokośd 80 cm, wysokośd 72 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości widok uchwytu k4 REGAŁ MOBILNY 43x60x56,5 cm 3 PÓŁKI Korpus regału wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. Wieniec górny o grubości 25mm, grubośd pozostałych elementów płytowych 18mm. Zewnętrze wąskie krawędzie zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędź obrzeża zaokrąglona R=2mm. Wieniec dolny połączony z korpusem za pomocą śrub imbusowych typu konfirmat. Wszystkie pozostałe połączenia elementów płytowych wykonane przy pomocy niewidocznych na zewnątrz złącz mimośrodowych zapewniających trwałośd połączenia oraz możliwośd wymiany poszczególnych elementów kontenera w przypadku uszkodzenia. Do łączenia korpusu nie dopuszcza się użycia kleju. Regał wyposażony w 3 półki płytowe. szerokośd 43 cm, głębokośd 60 cm, wysokośd 57,5 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 94

95 SW SZAFKA WISZĄCA 100x42x38 cm ŻALUZJOWA Szafka wisząca wykonana z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej. Wieniec górny o grubości 25mm, grubośd pozostałych elementów płytowych 18mm. Zewnętrze wąskie krawędzie zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędź obrzeża zaokrąglona R=2mm. Front szafki otwierany żaluzją. szerokośd 100 cm, głębokośd 42 cm, wysokośd 38 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości L120x65 LADA PROSTA ELEMENT ŚRODKOWY Z NADSTAWKĄ 120x65 cm - MELAMINA Blat roboczy lady wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Blat roboczy o głębokośd 65 cm. Front o łącznej grubości 50 mm. Wąskie krawędzie boków wykooczone laminatem. Nie dopuszcza się zastosowania na wąskich płaszczyznach taśmy PCV lub obrzeża z linią podziału na jego głębokości. 95

96 Front lady oraz bok lady wykonane są z płyty melaminowanej o grubości 50 mm. Wąskie krawędzie boków wykooczone laminatem HPL w kolorze białym. Nie dopuszcza się zastosowania na wąskich płaszczyznach taśmy PCV lub obrzeża z linią podziału na jego głębokości. Nie dopuszcza się zastosowania płyt komórkowych. Boki konstrukcyjne lad o grubośd 25 mm wyposażone są w regulatory poziomujące. Poziomowanie w zakresie 0-25 mm. Wysokośd stopki regulatora wynosid 6 mm. Boki lad wyposażone w możliwośd szeregowego łączenia z kolejną ladą i bokiem zamykającym. Od strony gdzie lada będzie łączona z drugim modułem, bok konstrukcyjny powinien byd podcięty łukowo, aby zapewnid dodatkowe miejsce. W podciętym boku konstrukcyjnym zamontowany przepust kablowy, umożliwiający poziome prowadzenia kabli. Boki konstrukcyjne połączone z blatami za pomocą kątowników o szerokości 4 cm. Lada wyposażona pod blatem (na połączeniu z frontem lady) poziomy kanał kablowy. Ma on byd jednocześnie elementem konstrukcyjnym. Kanał o przekroju 46x66 mm wykonany ze stali węglowej o grubości 1 mm, mieszczący elementy instalacji elektrycznej. Jest to kanał zamknięty dla użytkownika. Funkcję poziomego prowadzenia kabli spełnia metalowa rynna o głębokości 40 mm, trwale zamontowana do kanału kablowego. Cokół lady wykonany z płyty mdf lakierowanej o grubości 25 mm w kolorze głęboki popiel. W cokołach zamontowane regulatory poziomu. Poziomowanie w zakresie 0-25 mm ma się odbywad przy pomocy klucza imbusowego i byd możliwe od środka lady. Lada wyposażona w oświetlenie LED zamontowane w cokole. Kolor światła biały zimny. Diody mają oświetlad cokół. Oświetlenie umiejscowione w linii poziomej. Przewody zasilające prowadzone w narożniku modułu lady, zabezpieczone metalową osłoną. W zestawie lad zastosowane szeregowe łączenie oświetlenia. Lada z możliwością montażu włącznika oświetlenia zintegrowanego z korytem kablowym z prawej lub lewej strony zestawu. Lada łączona z kolejnym modułem za pomocą śrub z gwintem metrycznym oraz płaskownika z blachy 2 mm, który dodatkowo zabezpiecza ciąg lad przed przemieszczaniem. Lada wyposażona w nadstawkę wykonaną z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony dookoła obrzeżem PCV grubości 2 mm. szerokośd 120 cm, głębokośd 65 cm, wysokośd 94 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: 96

97 dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości L 125X65 LADA PROSTA ELEMENT POCZĄTKOWY I KOŃCOWY Z NADSTAWKĄ 125x65 cm melamina Blat roboczy lady wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony dookoła obrzeżem PCV grubości 2 mm. Blat roboczy o głębokośd 65 cm. Front o łącznej grubości 50 mm. Wąskie krawędzie boków wykooczone laminatem. Nie dopuszcza się zastosowania na wąskich płaszczyznach taśmy PCV lub obrzeża z linią podziału na jego głębokości. Front lady oraz bok lady wykonane są z płyty melaminowanej o grubości 50 mm. Wąskie krawędzie boków wykooczone laminatem HPL w kolorze białym. Nie dopuszcza się zastosowania na wąskich płaszczyznach taśmy PCV lub obrzeża z linią podziału na jego głębokości. Nie dopuszcza się zastosowania płyt komórkowych. Boki konstrukcyjne lad o grubośd 25 mm wyposażone są w regulatory poziomujące. Poziomowanie w zakresie 0-25 mm. Wysokośd stopki regulatora wynosid 6 mm. Boki lad wyposażone w możliwośd szeregowego łączenia z kolejną ladą i bokiem zamykającym. Od strony gdzie lada będzie łączona z drugim modułem, bok konstrukcyjny powinien byd podcięty łukowo, aby zapewnid dodatkowe miejsce. W podciętym boku konstrukcyjnym zamontowany przepust kablowy, umożliwiający poziome prowadzenia kabli. Boki konstrukcyjne połączone z blatami za pomocą kątowników o szerokości 4 cm. Lada wyposażona pod blatem (na połączeniu z frontem lady) poziomy kanał kablowy. Ma on byd jednocześnie elementem konstrukcyjnym. Kanał o przekroju 46x66 mm wykonany ze stali węglowej o grubości 1 mm, mieszczący elementy instalacji elektrycznej. Jest to kanał zamknięty dla użytkownika. Funkcję poziomego prowadzenia kabli spełnia metalowa rynna o głębokości 40 mm, trwale zamontowana do kanału kablowego. 97

98 Cokół lady wykonany z płyty mdf lakierowanej o grubości 25 mm w kolorze głęboki popiel. W cokołach zamontowane regulatory poziomu. Poziomowanie w zakresie 0-25 mm ma się odbywad przy pomocy klucza imbusowego i byd możliwe od środka lady. Lada wyposażona w oświetlenie LED zamontowane w cokole. Kolor światła biały zimny. Diody mają oświetlad cokół. Oświetlenie umiejscowione w linii poziomej. Przewody zasilające prowadzone w narożniku modułu lady, zabezpieczone metalową osłoną. W zestawie lad zastosowane szeregowe łączenie oświetlenia. Lada z możliwością montażu włącznika oświetlenia zintegrowanego z korytem kablowym z prawej lub lewej strony zestawu. Lada łączona z kolejnym modułem za pomocą śrub z gwintem metrycznym oraz płaskownika z blachy 2 mm, który dodatkowo zabezpiecza ciąg lad przed przemieszczaniem. Lada wyposażona w nadstawkę wykonaną z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony dookoła obrzeżem PCV grubości 2 mm. szerokośd 125 cm, głębokośd 65 cm, wysokośd 94 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 98

99 ZB1 ZABUDOWA SZKLANA LADY Zabudowa szklana lady wykonana na bazie ścianki aluminiowych przestawnych. Ścianki przestawne to znaczy, że można je zdemontowad i zamontowad w innym dowolnym miejscu oraz w nowej konfiguracji. Ścianki wykonane z profili aluminiowych o szerokości 90 mm i grubości 38 mm. Wypełnienie ścianek podwójnym szkłem bezpieczny ESG 8mm zamocowanym listwami aluminiowymi o szerokości 38 mm. Drzwi całe szklane ze szkła hartowanego 8 mm wyposażone w systemowe zawiasy, klamkę i zamek. zabudowa nad ladą: szerokośd 490 cm, wysokośd 165 cm drzwi: szerokośd 69 cm, wysokośd 260 cm Element montowany nad ladą L120x65 i L125x65 Drzwi 99

100 ZABUDOWA OKNA Okno w ramie aluminiowej: ścianki wykonane są z profili aluminiowych o szerokości 90 mm i grubości 38 mm. Wypełnienie ścianek podwójnym szkłem bezpieczny VSG zamocowanym listwami aluminiowymi o szerokości 38 mm. Montaż ścianek odbywa się za pomocą kotew, które umieszczamy w ścianach stropie i posadzce. szerokośd 60 cm, wysokośd 165 cm 100

101 S1 D1 STOLIK NISKI DZIECIĘCY KRZESŁO DZIECIĘCE Czteronożny stół okrągły oraz stołek wykonane z trwałego, łatwego do utrzymania w czystości tworzywa - polipropylenu. Wymiary stolika: szerokośd 85 cm, głębokośd 85 cm, wysokośd 48 cm Wymiary stołka: szerokośd 35 cm, głębokośd 30 cm, wysokośd 30 cm 101

102 Sz ML SZAFA GOSPODARCZA PRZYSTOSOWANA DO WBUDOWANIA LODÓWKI I MIKROFALÓWKI 60x60x256,7 cm COKÓŁ METALOWY / PÓŁKI PŁYTA Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Drzwi skrzydłowe wyposażone w zawiasy obiektowe z kątem otwarcia 270. Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Szafa przystosowana do wbudowania lodówki nie większej niż: szerokośd 59,8 x głębokośd 54,5 x wysokośd 82 oraz mikrofalówki nie większej niż: szerokośd 51 x głębokośd 38,2 x wysokośd 31. Sprzęt po stronie Zamawiającego. szafa: szerokośd 60 cm, głębokośd 60 cm, wysokośd 249,7 cm, wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. 102

103 S 60 STÓŁ OKRĄGŁY FI 60 CM Blat i podstawa stolika wykonana z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. fi 60 cm, wysokośd 60 cm Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. 103

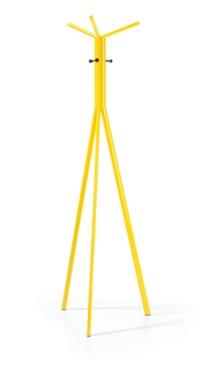

104 W WIESZAK Stelaż metalowy, lakierowany: dolna częśd wieszaka rura elipsa, górna cześd wieszaka rura, uchwyty pręt + zatyczka Stopki twarde, z tworzywa, w kolorze czarnym SZAFA NA AKTA Szafy przystosowane do przechowywania akt sądowych poprzez zamocowanie dodatkowych przegród płytowych wykonanych z trójwarstwowej płyty wiórowej w klasie higieniczności E1 104

105 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Szafy Sz 100 i Sz 120 wyposażone w dwie dodatkowe przegrody pionowe, szafa Sz 160 w 3 dodatkowe przegrody pionowe rys 1. Rys. 1 Sz100 Sz120 Sz160 Sz 100 SZAFA NA AKTA DRZWI PRZESUWNE 7OH 100x46x256,7 cm SZAFA Z DRZWIAMI PRZESUWNYMI 4OH NADSTAWKA Z DRZWIAMI PRZESUWNYMI 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA 2 DODATKOWE PRZEGRODY PIONOWE PŁYTOWE Szafa na akta drzwi przesuwne 7 OH składa się z szafy z drzwiami przesuwnymi 4 OH i nadstawki z drzwiami przesuwnymi 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Front szaf wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2mm. W zewnętrznych 105

106 drzwiach przesuwnych znajduje się zamek punktowy z możliwością zastosowania klucza masterkey. Zamek działający na zasadzie wciskania wkładu zamka w głąb obejmy zamontowanej w drzwiach i przekręcanie. Wciskanie zamka, powoduje wysunięcie się trzpienia blokującego od strony wewnętrznej drzwi. Po przekręcaniu, zamek blokuje się, a wystający od wewnątrz trzpieo uniemożliwia przesuw drzwi poprzez zetknięcie z krawędzią drzwi wewnętrznych. Od strony wewnętrznej w drzwiach zewnętrznych zamontowany jest kątownik, blokujący pełne nakładanie się drzwi na siebie przy otwarciu, co zabezpiecza uchwyt drzwi wewnętrznych. Prowadnice do przesuwu drzwi wpuszczane w korpus szafy. Uchwyt dwupunktowy, w kształcie litery C, o rozstawie 128mm Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa : szerokośd 100 cm, głębokośd 46 cm, wysokośd 143 cm nadstawka: szerokośd 100 cm, głębokośd 46 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 106

107 Sz 120 SZAFA NA AKTA DRZWI PRZESUWNE 7OH 120x46x256,7 cm SZAFA Z DRZWIAMI PRZESUWNYMI 4OH NADSTAWKA Z DRZWIAMI PRZESUWNYMI 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA 2 DODATKOWE PRZEGRODY PIONOWE PŁYTOWE Szafa na akta drzwi przesuwne 7 OH składa się z szafy z drzwiami przesuwnymi 4 OH i nadstawki z drzwiami przesuwnymi 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Front szaf wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2mm. W zewnętrznych drzwiach przesuwnych znajduje się zamek punktowy z możliwością zastosowania klucza masterkey. Zamek działający na zasadzie wciskania wkładu zamka w głąb obejmy zamontowanej w drzwiach i przekręcanie. Wciskanie zamka, powoduje wysunięcie się trzpienia blokującego od strony wewnętrznej drzwi. Po przekręcaniu, zamek blokuje się, a wystający od wewnątrz trzpieo uniemożliwia przesuw drzwi poprzez zetknięcie z krawędzią drzwi wewnętrznych. Od strony wewnętrznej w drzwiach zewnętrznych zamontowany jest kątownik, blokujący pełne nakładanie się drzwi na siebie przy otwarciu, co zabezpiecza uchwyt drzwi wewnętrznych. Prowadnice do przesuwu drzwi wpuszczane w korpus szafy. Uchwyt dwupunktowy, w kształcie litery C, o rozstawie 128mm Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. 107

108 Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa : szerokośd 120 cm, głębokośd 46 cm, wysokośd 143 cm nadstawka: szerokośd 120 cm, głębokośd 46 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości Sz 160 SZAFA NA AKTA DRZWI PRZESUWNE 7OH 160x46x256,7 cm SZAFA Z DRZWIAMI PRZESUWNYMI 4OH NADSTAWKA Z DRZWIAMI PRZESUWNYMI 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA 3 DODATKOWE PRZEGRODY PIONOWE PŁYTOWE Szafa na akta drzwi przesuwne 7 OH składa się z szafy z drzwiami przesuwnymi 4 OH i nadstawki z drzwiami przesuwnymi 3 OH. 108

109 Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Fronty nachodzące na wieoce. Front szaf wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejony dookoła obrzeżem PCV grubości 2mm. W zewnętrznych drzwiach przesuwnych znajduje się zamek punktowy z możliwością zastosowania klucza masterkey. Zamek działający na zasadzie wciskania wkładu zamka w głąb obejmy zamontowanej w drzwiach i przekręcanie. Wciskanie zamka, powoduje wysunięcie się trzpienia blokującego od strony wewnętrznej drzwi. Po przekręcaniu, zamek blokuje się, a wystający od wewnątrz trzpieo uniemożliwia przesuw drzwi poprzez zetknięcie z krawędzią drzwi wewnętrznych. Od strony wewnętrznej w drzwiach zewnętrznych zamontowany jest kątownik, blokujący pełne nakładanie się drzwi na siebie przy otwarciu, co zabezpiecza uchwyt drzwi wewnętrznych. Prowadnice do przesuwu drzwi wpuszczane w korpus szafy. Uchwyt dwupunktowy, w kształcie litery C, o rozstawie 128mm Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa : szerokośd 160 cm, głębokośd 46 cm, wysokośd 143 cm nadstawka: szerokośd 160 cm, głębokośd 46 cm, wysokośd 106,7 cm 109

110 wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości SzZ 120 SZAFA NA AKTA DRZWI ŻALUZJOWA 7OH 120x46x256,7 cm SZAFA Z DRZWIAMI ŻALUZJOWYMI 4OH NADSTAWKA Z DRZWIAMI ŻALUZJOWYMI 3OH COKÓŁ METALOWY / PÓŁKI PŁYTA 2 DODATKOWE PRZEGRODY PIONOWE PŁYTOWE Szafa na akta z drzwiami żaluzjowymi 7 OH składa się z szafy z drzwiami żaluzjowymi 4 OH, szafy z drzwiami żaluzjowymi 3 OH. Korpus szafy wykonany z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm. Wąskie płaszczyzny zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Wszystkie zewnętrzne krawędzie korpusu zabezpieczone obrzeżem PCV grubości 2mm w kolorze płyty. Krawędzie obrzeża zaokrąglone R=2mm. Korpus szafy łączony za pomocą niewidocznych na zewnącz złącz mimośrodowych umożliwiających wymianę poszczególnych elementu w przypadku uszkodzenia. Do łączenia elementów korpusu nie dopuszcza się użycia kleju. Ściana tylna wpuszczona pomiędzy ściany boczne oraz wieoce korpusu. Kolorystyka ściany tylnej zgodna z kolorystyką korpusu szafy. Wieniec górny oraz dolny nakładany. Front szafy żaluzjowej wykonany z żaluzji tworzywowej o grubości lamelek 8mm. Żaluzja przesuwna poziomo w prawą lub lewą stronę (do wyboru przez Zamawiającego). Element zwijający żaluzję umieszczony przy ścianie bocznej, zasłonięty przegrodą pionową. Nie dopuszcza się chowania żaluzji za ścianą tylną. Prowadnice wpuszczone w korpus szafy. Nie dopuszcza się zastosowania prowadnic nakładanych i wystających poza korpus szafy. Front zamykany na zamek z wymienną wkładką wyposażoną w jeden klucz prosty oraz jeden klucz łamany. Zamek powinien posiadad możliwośd zastosowania klucza 110

111 master, który umożliwia otwarcie kilku zamków tym samym kluczem. Żaluzja przesuwana za pomocą uchwytu satynowanego w kształcie litery C o rozstawie śrub mocujących 128mm Szafa wyposażona w półki płytowe wykonane z trójwarstwowej płyty wiórowej w klasie higieniczności E1 obustronnie melaminowanej w kolorze korpusu i grubości 25mm. Półki wyposażone w podpórki zapobiegające przypadkowemu wysunięciu. Półki z możliwością regulacji położenia na całej wysokości szafy, co 32mm (nie dotyczy półki konstrukcyjnej). Szafę posadowiona na cokole metalowym wykonanym ze stali lakierowanej proszkowo w strukturze mat. Cokół wyposażony w stopki poziomujące w zakresie 15mm. Po zamontowaniu cokołu poziomowanie powinno odbywad się od wewnątrz szafy za pomocą klucza imbusowego. Wysokośd cokołu 7cm. Cokół: Regulacja poziomu: Wymagane certyfikaty i atesty: Szafa musi posiadad certyfikat zgodności z normami dotyczącymi, jakości mebli danego rodzaju: PN- EN :2006, PN-EN 14749:2007 i PN-F :1994 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Wymaga się załączenia stosownych dokumentów do oferty. szafa : szerokośd 120 cm, głębokośd 46 cm, wysokośd 143 cm nadstawka: szerokośd 120 cm, głębokośd 46 cm, wysokośd 106,7 cm wysokośd całkowita z cokołem 256,7 cm. Cztery kolory płyty do wyboru przez Zamawiającego na etapie dostawy: dąb natura EGGER H1334 ST9 lub równoważny wizualnie akacja EGGER H1277 ST9 lub równoważny wizualnie lazurowy niebieski PFLEIDERER U0741M lub równoważny wizualnie liściasta zieleo PFLEIDERER U2131V lub równoważny wizualnie. zestawienie w przyszłości 111

112 ZABUDOWA PANELAMI ŚCIENNYMI Zabudowa panelami ściennymi o łącznych wymiarach 180x240 h *cm+ składająca się z pojedynczych paneli o wymiarze 60x60cm umożliwiających układ w dowolnym wzorze. Panele wykonane z płyty MDF w klasie higieniczności E1, o grubości 25mm. Panel frezowany na głębokośd 15mm wg wzoru przedstawionego na rysunku poglądowym. Górne krawędzie elementów wypukłych zaokrąglone promieniem R=2mm. Elementy wypukłe panelu frezowane po obrysie w głąb o 2 mm w stosunku do krawędzi podkładu, tak aby po zestawieniu paneli powstała przerwa 4mm pomiędzy elementami wypukłymi dwóch paneli. Panele lakierowane w strukturze mat. Sposób mocowania paneli należy dostosowad do rodzaju ściany. Sposób mocowania musi zapewniad estetyczne wykooczenie, nie dopuszcza się widocznych szczelin między ścianą, a panelem. SIEDZISKA KOG 1 KRZESŁO GABINETOWE OBROTOWE Fotel obrotowy z zagłówkiem o wymiarach mieszczących się w przedziałach: 112
