1 Oznaczenie sprawy: PN-43/3 Opis przedmiotu zamówienia Załącznik Nr a do SIWZ L. p. Opis przedmiotu zamówienia Ilość Biurko prostokątne Biurko proste, blat wykonany z płyty obustronnie melaminowanej o klasie higieniczności E, grubości 5 mm, oklejonej obrzeżem ABS grubości mm, w kolorze blatu. Stelaż biurka malowany proszkowo na kolor RAL Stelaż złożony z 3 elementów, czyli nogi w kształcie litery C, oraz belki łączących, które jednocześnie pełni rolę kanału kablowego. Nogi w kształcie litery C wykonane z pionowych profili okrągłych fi 40 mm, o prześwicie pomiędzy profilami 70mm. Stopa biurka wykonana z profilu prostokątnego o przekroju 50x30 mm, zakończona zaślepkami z tworzywa w kolorze stelaża, posiadające stopki umożliwiające poziomowanie biurka, w zakresie +5mm. Belka pozioma musi być montowana do blatu biurka oraz od strony nogi C bezpośrednio do nogi. Połączenia z blatem biurka musza być wykonane na zasadzie metal-metal, w przygotowane fabrycznie mufy, zamontowane w blacie. Nogi zamontowane w odległości 30mm od krańca blatu (boku biurka). Belka pozioma posiadająca kształt trapezu, musi mieć głębokość przekroju w najwęższym miejscu ok. 95mm, w najszerszym ok. 5 mm, belka musi mieć także łatwy dostęp do prowadzonych kabli, poprzez wycięte otwory. Możliwość wyposażenia biurka w kanały kablowe pionowe montowane między pionowymi profilami nogi C, kanał wykonany z tworzywa sztucznego, otwierany na całej wysokości, dopasowany kolorystycznie do stelaża. Kanał poziomy musi być łatwo demontowany w całości. Przykładowe zdjęcia biurka, podstaw i belki łącząc Dostawka prostokątna do biurka Dostawka o wymiarach 60x60cm z regulowaną wysokością w zakresie 7-84cm, blat grubości 5mm, wykonany z płyty dwustronnie melaminowanej, o klasie higieniczności E, obrzeże ABS dobrane pod kolor blatu, grubości mm. Nogi dostawki wykonane ze stalowej rury o przekroju Ø 50mm, malowane proszkowo w kolorze RAL Widok, jak na rys. poglądowym 3 Kontener mobilny Kontener mobilny o wymiarach szerokość 43cm, wysokość 60cm, głębokość 60cm, wykonany z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor blatu. (Top oklejony obrzeżem ABS mm, pozostałe elementy widoczne oklejone obrzeżem ABS mm). Korpus, plecy, oraz wieniec dolny wykonane z płyty grubości 8 mm, fronty wykonane z płyty 6 mm, wieniec górny wykonany z płyty grubości 5 mm. Plecy wpuszczane w boki i wieńce, nie dopuszcza się pleców nakładanych. Kontener posiada piórnik + 3 szuflady o wkładach plastikowych. Do zamknięcia kontenera zastosowano zamek centralny z funkcją klucza matki z dwoma kluczami łamanymi. Top górny nachodzący na szuflady, licowany z frontem szuflad, wieniec dolny zasłonięty frontem szuflady. Kontener posiada uchwyty metalowe o rozstawie 8mm. Szuflady kontenera są wyposażone w prowadnice rolkowe. Front szuflad montowany do szuflady za pomocą specjalnego złącza ułatwiającego ewentualną regulację. Korpus klejony, kontener montowany w fabryce producenta. Zamek montowany w froncie piórnika. Wygląd jak na rysunku poglądowym. 3 4 Regał otwarty Regał o wymiarach szerokość 40cm, wysokość 89,5cm, głębokość 44,5cm, wykonany z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8mm, wieniec górny wykonany z płyty grubości 5mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki regału, nie dopuszcza się pleców nakładanych. Regał powinien posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35cm. Cokół wysokości 55mm. Regał musi posiadać metalowe stopki

2 Oznaczenie sprawy: PN-43/3 poziomujące, z możliwością regulacji od wnętrza szafy. Wygląd jak na zdjęciu poglądowym. 5 Regał otwarty Regał o wymiarach szerokość 60 cm, wysokość 89,5cm, głębokość 44,5cm, wykonany z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8 mm, wieniec górny wykonany z płyty grubości 5 mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki regału, nie dopuszcza się pleców nakładanych. Regał powinien posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35cm. Cokół wysokości 55mm. Regał musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Wygląd jak na zdjęciu poglądowym. 6 Regał otwarty Regał otwarty o wymiarach szerokość 0 cm, wysokość 8,5cm, głębokość 44,5cm. wykonany z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8 mm, wieniec górny wykonany z płyty grubości 5 mm, plecy z płyty HDF. Plecy muszą być wsuwane w nafrezowane boki regału, nie dopuszcza się pleców nakładanych. Regał powinien posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35cm. Wewnętrzny podział szafy w pionie. Cokół wysokości 55mm. Regał musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Wygląd jak na zdjęciu poglądowym. 7 Szafa z drzwiami Szafa z drzwiami uchylnymi, o wymiarach szerokość 40cm, wysokość 8,5 cm, głębokość 44,5cm, wykonana z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8mm, fronty wykonane z płyty 6mm, wieniec górny wykonany z płyty grubości 5mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Zawiasy firmy Haffele posiadające kąt rozwarcia do 0st, zamek z kluczami łamanymi firmy Siso. zawiasy na skrzydło drzwi. Szafa powinna posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3 m, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35 m. Cokół wysokości 55 m. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty o rozstawie 8mm. Szafa wersja lewa Wygląd jak na zdjęciu poglądowym : 8 Szafo- regał Szafo - regał z drzwiami uchylnymi do wysokości OH, powyżej regał otwarty. Wymiary szerokość 80cm, wysokość 89,5cm, głębokość 44,5cm, wykonana z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8mm, fronty wykonane z płyty 6 mm, wieniec górny wykonany z płyty grubości 5mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych.

3 Oznaczenie sprawy: PN-43/3 Zawiasy firmy Haffele posiadające kąt rozwarcia do 0st, oraz zamek z kluczami łamanymi firmy Siso. zawiasy na skrzydło drzwi. Szafa powinna posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35cm. Cokół wysokości 55mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty Nomet C084o rozstawie 8mm. 5 przestrzeni na segregatory. 9 Szafa ubraniowa Szafa ubraniowa z drzwiami uchylnymi, o wymiarach szerokość 60cm, wysokość 89,5cm, głębokość 44,5cm. wykonana z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8 mm, fronty wykonane z płyty 6 mm, wieniec górny wykonany z płyty grubości 5mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Szafa musi posiadać minimum 3 zawiasy na skrzydło drzwi, zawiasy posiadające kąt rozwarcia do 0st, oraz zamek z kluczem łamanym. Szafa musi posiadać półkę konstrukcyjną montowaną na stałe. Wewnątrz chromowany, teleskopowy wieszak, mocowany pod półką konstrukcyjną, Cokół wysokości 55mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty o rozstawie 8mm. Wygląd jak na rysunku poglądowym 0 Biurko prostokątne Biurko proste, blat wykonany z płyty obustronnie melaminowanej o klasie higieniczności E, grubości 5 mm, oklejonej obrzeżem ABS grubości mm, w kolorze blatu. Stelaż biurka malowany proszkowo na kolor RAL Stelaż złożony z 3 elementów, czyli nogi w kształcie litery C, oraz belki łączących, które jednocześnie pełni rolę kanału kablowego. Nogi w kształcie litery C wykonane z pionowych profili okrągłych fi 40 mm, o prześwicie pomiędzy profilami 70mm. Stopa biurka wykonana z profilu prostokątnego o przekroju 50x30 mm, zakończona zaślepkami z tworzywa w kolorze stelaża, posiadające stopki umożliwiające poziomowanie biurka, w zakresie +5mm. Belka pozioma musi być montowana do blatu biurka oraz od strony nogi C bezpośrednio do nogi. Połączenia z blatem biurka musza być wykonane na zasadzie metal-metal, w przygotowane fabrycznie mufy, zamontowane w blacie. Nogi zamontowane w odległości 30mm od krańca blatu (boku biurka). Belka pozioma posiadająca kształt trapezu, musi mieć głębokość przekroju w najwęższym miejscu ok. 95mm, w najszerszym ok. 5 mm, belka musi mieć także łatwy dostęp do prowadzonych kabli, poprzez wycięte otwory. Możliwość wyposażenia biurka w kanały kablowe pionowe montowane między pionowymi profilami nogi C, kanał wykonany z tworzywa sztucznego, otwierany na całej wysokości, dopasowany kolorystycznie do stelaża. Kanał poziomy musi być łatwo demontowany w całości. Przykładowe zdjęcia biurka, podstaw i belki łącząc Krzesło obrotowe typu T-Bar Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym, powinno posiadać wymiary : o Szerokość oparcia 485 mm- liczona w najszerszym miejscu o Szerokość siedziska 495 mm o Głębokość siedziska 40 mm o Średnica podstawy Ø 655 mm o Wysokość podłokietników 00 mm, liczona on poziomu siedziska, z regulacją wysokości +75 mm o Regulacja wysokości siedziska od poziomu 40 mm do poziomu 555 mm o Wysokość całkowita (liczona do krańca oparcia) od poziomu 945 mm do 35 mm, o Wysokość oparcia 55 mm Krzesło musi posiadać : Siedzisko i oparcie tapicerowane, tylna osłona siedziska i oparcia z tworzywa sztucznego. Profilowane oparcie w części lędźwiowej, w kształcie litery T Siedzisko z pianki wylewanej zaokrąglone z części frontowej. Szkielet siedziska na bazie formatki sklejkowej, nie dopuszcza się 3

4 Oznaczenie sprawy: PN-43/3 krzesła z wypełnieniem z pianki ciętej. Podłokietniki z regulacja wysokości i kata, z nakładkami poliuretanowymi. Podstawę pięcioramienną, stalową, chromowaną Oparcie posiada 5 pozycji blokowania położenia odchylenia, z mechanizmem anti schock zapobiegającym uderzeniu oparcia w plecy. Wychył oparcia w zakresie 9 stopni, 8 stopni siedzisko Krzesła musi posiadać kółka fi 50 mm, samohamowne, w zależności od przeznaczenia na miękkie lub twarde powierzchnie. Mechanizm synchroniczny z 5 stopniową regulacją wysokości oparcia Krzesło musi posiadać atest: o Wytrzymałościowy zgodnie z normą PN EN 335-:00, 335-3:00, o Protokół oceny Ergonomicznej zgodny z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z grudnia 998 (Dz.U.N 48, poz. 973) Kształt jak na zdjęciu poglądowym : Szafo- regał Szafo - regał z drzwiami uchylnymi do wysokości OH, powyżej regał otwarty. Wymiary szerokość 70cm, wysokość 89,5cm, głębokość 44,5cm, wykonana z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8mm, fronty wykonane z płyty 6 mm, wieniec górny wykonany z płyty grubości 5mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Zawiasy firmy Haffele posiadające kąt rozwarcia do 0st, oraz zamek z kluczami łamanymi firmy Siso. zawiasy na skrzydło drzwi. Szafa powinna posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3 mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35cm. Cokół wysokości 55mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty Nomet C084o rozstawie 8mm. 5 przestrzeni na segregatory. 3 Szafo-regał OH z drzwiami uchylnymi, płytowymi/3oh drzwi szklane w aluminiowej ramce Szafa z drzwiami uchylnymi płytowymi i szklanymi, o wymiarach szerokość 80 cm, wysokość 89,5 cm, głębokość 44,5cm. wykonana z płyty wiórowej obustronnie melaminowanej o klasie higieniczności E, obrzeże ABS dobrane pod kolor płyty. Do wysokości OH drzwi płytowe, powyżej drzwi szklane. Drzwi szafy szklane grubości 4 mm, satynowane, w ramach aluminiowych. Elementy widoczne oklejone obrzeżem mm, fronty półek oklejone obrzeże ABS grubości mm. Korpus, półki, oraz wieniec dolny wykonane z płyty grubości 8 mm, fronty wykonane z płyty 6 mm, wieniec górny wykonany z płyty grubości 5 mm, plecy z płyty HDF. Plecy myszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Szafa musi posiadać zawiasy posiadające kąt rozwarcia do 0st, oraz zamek z kluczami łamanym. Jedno skrzydło drzwi posiada listwę przymykową. Szafa musi posiadać półki konstrukcyjne wyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 3mm, wszystkie krawędzie półek oklejone obrzeżem. Głębokość półek 35cm. Cokół wysokości 55mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafka musi posiadać metalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwyty o rozstawie 8mm. 5 przestrzeni na segregatory 4 Krzesło konferencyjne typu ZEN Krzesło konferencyjne, na 4 nogach metalowych, o wymiarach : o Szerokość całkowita 488 mm o Wysokość podłokietników 56 mm, liczona on poziomu siedziska, o Wysokość całkowita (liczona do krańca oparcia) 80 mm, o Siedzisko na wysokości 470 mm o Oparcie wysokości 345 mm o Głębokość całkowita 497 mm 4

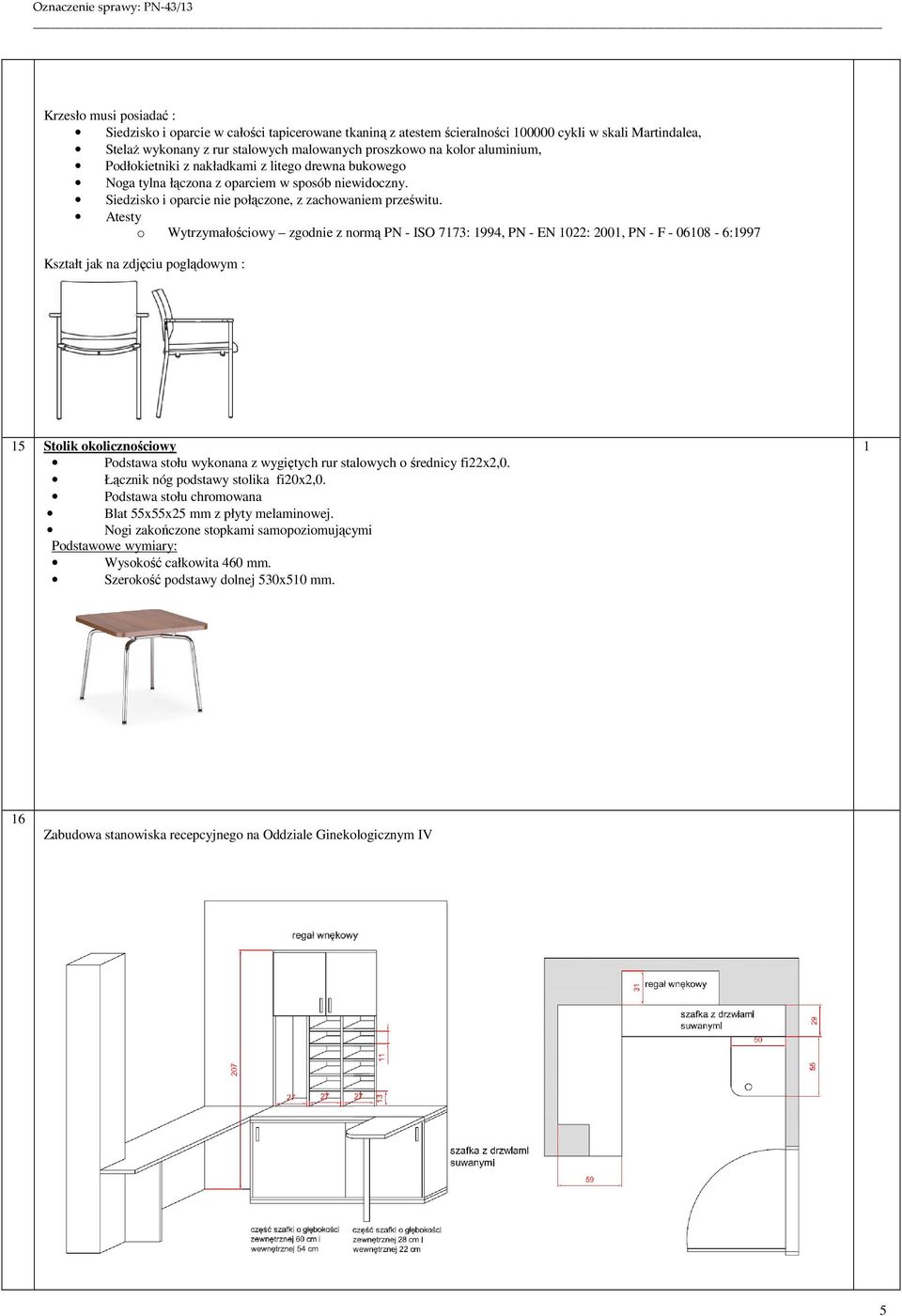

5 Oznaczenie sprawy: PN-43/3 Krzesło musi posiadać : Siedzisko i oparcie w całości tapicerowane tkaniną z atestem ścieralności cykli w skali Martindalea, Stelaż wykonany z rur stalowych malowanych proszkowo na kolor aluminium, Podłokietniki z nakładkami z litego drewna bukowego Noga tylna łączona z oparciem w sposób niewidoczny. Siedzisko i oparcie nie połączone, z zachowaniem prześwitu. Atesty o Wytrzymałościowy zgodnie z normą PN - ISO 773: 994, PN - EN 0: 00, PN - F :997 Kształt jak na zdjęciu poglądowym : 5 Stolik okolicznościowy Podstawa stołu wykonana z wygiętych rur stalowych o średnicy fix,0. Łącznik nóg podstawy stolika fi0x,0. Podstawa stołu chromowana Blat 55x55x5 mm z płyty melaminowej. Nogi zakończone stopkami samopoziomującymi Podstawowe wymiary: Wysokość całkowita 460 mm. Szerokość podstawy dolnej 530x50 mm. 6 Zabudowa stanowiska recepcyjnego na Oddziale Ginekologicznym IV 5

6 Oznaczenie sprawy: PN-43/3 W skład zabudowy wchodzi wykonanie blatu roboczego między istniejącym słupem betonowym a ścianą oraz poprowadzenie go dalej wzdłuż tej ściany. Narożnik blatu zabudowującego słup należy zaokrąglić ( promień R6).Od frontu blat zabudowany do ziemi osłoną czołową z płyty meblowej. W ścianie znajduje się wnęka którą należy wypełnić powyżej blatu regałem otwartym z szafką zamykaną w górnej części. Przestrzeń poniżej szafki a nad blatem roboczym należy podzielić dwoma przegrodami pionowymi na trzy przestrzenie. Pierwsza od lewej pozostaje pusta natomiast pozostałe dwie wyposażyć należy w półki z płyty meblowe. (ilość przestrzeni półkowych należy uzgodnić z Użytkownikiem min 6szt. w każdej części) Pod blatem roboczym należy wykonać szafkę zamykaną drzwiami suwanymi typu Komandor w profilach aluminiowych. Za drzwiami suwanymi na odcinku wnęki ściennej należy wykonać dwie przestrzenie segregatorowe, poza wnęką dwie przestrzenie półkowe głębokości wynikowej. Na ścianie tylnej wykonać blat wsparty na nodze metalowe z jednej strony oraz mocowany do blatu z szafą z drzwiami suwanymi z drugiej tworząc miejsce na ustawienie kserokopiarki. Podane wymiary na rzutach są wymiarami orientacyjnymi które należy zweryfikować przed przystąpieniem do realizacji. Blat BIURKA Blaty biurka wykonane są z płyty wiórowej trzywarstwowej wg DIN o grubości 5mm pokrytej obustronnie melaminą. Gęstość płyty tej grubości wynosi 660 kg/m3, a klasa higieniczności E. Blaty są oklejone obrzeżem PVC o grubości mm w kolorze płyty; SZAFY / REGAŁ/ PÓŁKI Boki korpusu: płyta wiórowa trzywarstwowa wg DIN o grubości 8 mm, pokryta obustronnie melaminą. Gęstość płyty: 70 kg/m3. Klasa higieniczności E. Konstrukcja wieńcowa. Boki oklejone PVC mm z czterech stron. Wieniec dolny i górny korpusu: płyta wiórowa trzywarstwowa wg DIN o grubości 5 mm, pokryta obustronnie melaminą. Gęstość płyty: 660 kg/m3. Klasa higieniczności E. Wieniec dolny szafy suwanej wyposażony w cokół a za nim w 4 stopki zapewniające poziomowanie od wewnątrz szafy w zakresie 5 mm. Fronty wykonane z płyty wiórowej trzywarstwowej pokrytej obustronnie melaminą wg DIN o grubości 8 mm. Gęstość płyty: 70 kg/m3. Klasa higieniczności E. Fronty oklejone PVC mm z czterech stron. Półki mocowane do korpusu systemem zapadkowym (System Secura), uniemożliwiającym ich przypadkowe wysunięcie; regulacja wysokości półek co 3 cm. Dodatkowo w każdej szafie o wysokości powyżej OH minimum półka konstrukcyjna mocowana za pomocą złącz metalowo-plastikowych w celu zwiększenia sztywności korpusu. Półki wykonane są z płyty wiórowej trzywarstwowej wg DIN występujące w dwóch grubościach w zależności od długości półki: 8 mm - pokrytej obustronnie melaminą. Gęstość płyty: 70 kg/m3. Klasa higieniczności E dla szaf o szerokości poniżej 998 mm.; Gęstość płyty: 660 kg/m3. Klasa higieniczności E 6
