Transkrypt
1 ETA-Danmark A/S Kollegievej 6 DK-2920 Charlottenlund Tel Fax Internet Autoryzowany i notyfikowany na podstawie Artykułu 10 Dyrektywy Rady z 21 grudnia 1988 w sprawie zbliżenia przepisów ustawowych, wykonawczych i administracyjnych Państw Członkowskich odnoszących się do wyrobów budowlanych (89/106/EWG) Członek EOTA Member of EOTA Tłumaczenie na język polski z języka angielskiego- oryginalna wersja w języku angielskim EUROPEJSKA APROBATA TECHNICZNA ETA-13/0235 Nazwa handlowa Trade name Właściciel aprobaty Holder of approval Kołek ramowy fischer FUR do stosowania w betonie i murach, kategoria użytkowania a, b oraz c FUR plastic anchors for concrete and masonry; use category a, b and c fischerwerke GmbH & Co. KG Weinhalde D Waldachtal Przedmiot aprobaty i sposób zastosowania produktu Generic type and use of construction product Kołek ramowy do wielopunktowych zamocowań systemów niekonstrukcyjnych w betonie i murach. Plastic anchor for multiple use in concrete and masonry for non-structural application. Okres ważności: Valid: Zakład produkcyjny Manufacturing plant od from do to 25 czerwca czerwca 2018 fischerwerke Niniejsza aprobata zawiera This Approval contains 16 stron łącznie z 7 załącznikami, które stanowią integralną część dokumentu 16 pages including 7 annexes which form an integral part of the document EUROPEAN ORGANISATION FOR TECHNICAL APPROVALS EUROPÆISK ORGANISATION FOR TEKNISKE GODKENDELSER

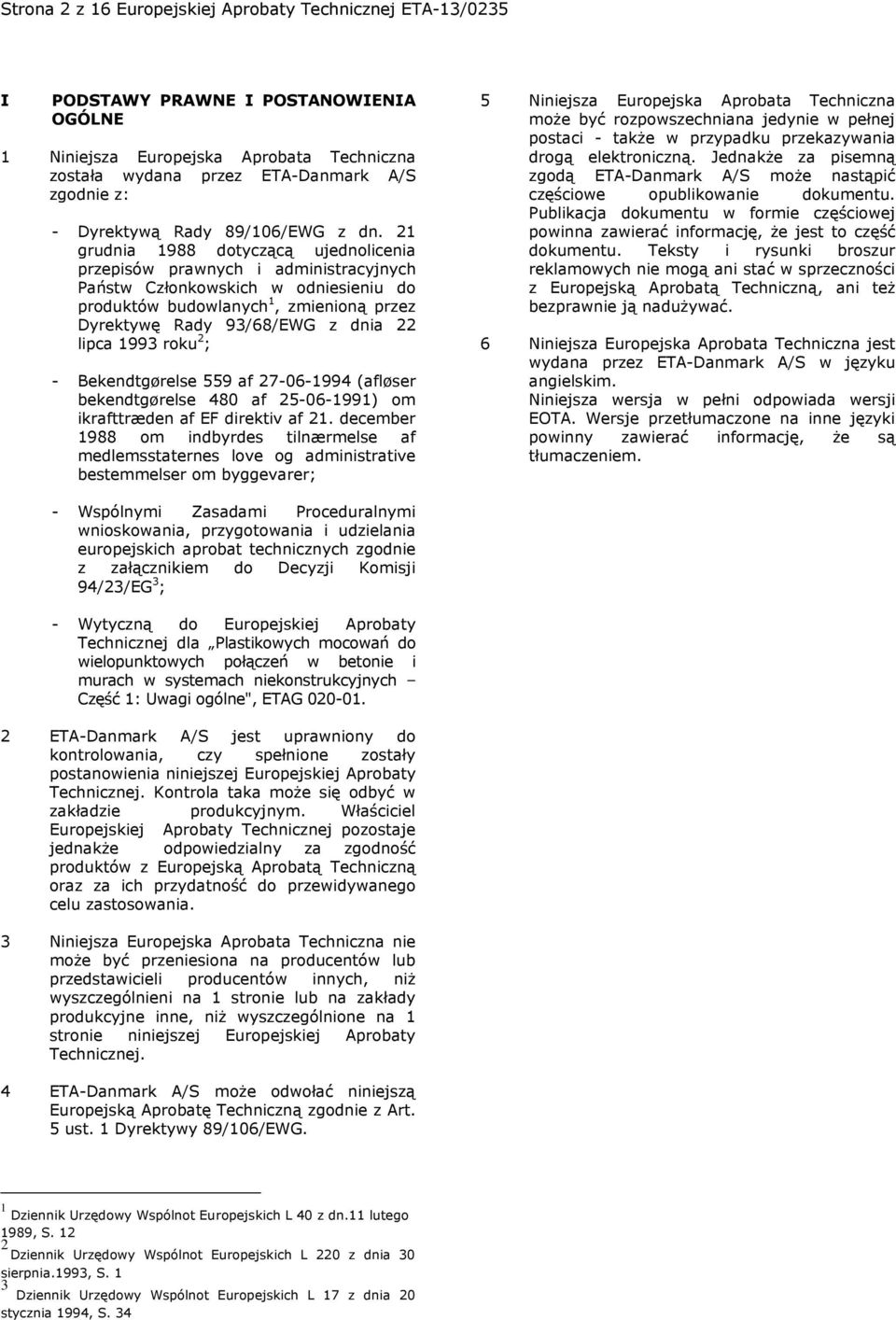

2 Strona 2 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 I PODSTAWY PRAWNE I POSTANOWIENIA OGÓLNE 1 Niniejsza Europejska Aprobata Techniczna została wydana przez ETA-Danmark A/S zgodnie z: - Dyrektywą Rady 89/106/EWG z dn. 21 grudnia 1988 dotyczącą ujednolicenia przepisów prawnych i administracyjnych Państw Członkowskich w odniesieniu do produktów budowlanych 1, zmienioną przez Dyrektywę Rady 93/68/EWG z dnia 22 lipca 1993 roku 2 ; - Bekendtgørelse 559 af (afløser bekendtgørelse 480 af ) om ikrafttræden af EF direktiv af 21. december 1988 om indbyrdes tilnærmelse af medlemsstaternes love og administrative bestemmelser om byggevarer; 5 Niniejsza Europejska Aprobata Techniczna może być rozpowszechniana jedynie w pełnej postaci - także w przypadku przekazywania drogą elektroniczną. Jednakże za pisemną zgodą ETA-Danmark A/S może nastąpić częściowe opublikowanie dokumentu. Publikacja dokumentu w formie częściowej powinna zawierać informację, że jest to część dokumentu. Teksty i rysunki broszur reklamowych nie mogą ani stać w sprzeczności z Europejską Aprobatą Techniczną, ani też bezprawnie ją nadużywać. 6 Niniejsza Europejska Aprobata Techniczna jest wydana przez ETA-Danmark A/S w języku angielskim. Niniejsza wersja w pełni odpowiada wersji EOTA. Wersje przetłumaczone na inne języki powinny zawierać informację, że są tłumaczeniem. - Wspólnymi Zasadami Proceduralnymi wnioskowania, przygotowania i udzielania europejskich aprobat technicznych zgodnie z załącznikiem do Decyzji Komisji 94/23/EG 3 ; - Wytyczną do Europejskiej Aprobaty Technicznej dla Plastikowych mocowań do wielopunktowych połączeń w betonie i murach w systemach niekonstrukcyjnych Część 1: Uwagi ogólne", ETAG ETA-Danmark A/S jest uprawniony do kontrolowania, czy spełnione zostały postanowienia niniejszej Europejskiej Aprobaty Technicznej. Kontrola taka może się odbyć w zakładzie produkcyjnym. Właściciel Europejskiej Aprobaty Technicznej pozostaje jednakże odpowiedzialny za zgodność produktów z Europejską Aprobatą Techniczną oraz za ich przydatność do przewidywanego celu zastosowania. 3 Niniejsza Europejska Aprobata Techniczna nie może być przeniesiona na producentów lub przedstawicieli producentów innych, niż wyszczególnieni na 1 stronie lub na zakłady produkcyjne inne, niż wyszczególnione na 1 stronie niniejszej Europejskiej Aprobaty Technicznej. 4 ETA-Danmark A/S może odwołać niniejszą Europejską Aprobatę Techniczną zgodnie z Art. 5 ust. 1 Dyrektywy 89/106/EWG. 1 Dziennik Urzędowy Wspólnot Europejskich L 40 z dn.11 lutego 1989, S Dziennik Urzędowy Wspólnot Europejskich L 220 z dnia 30 sierpnia.1993, S. 1 3 Dziennik Urzędowy Wspólnot Europejskich L 17 z dnia 20 stycznia 1994, S. 34

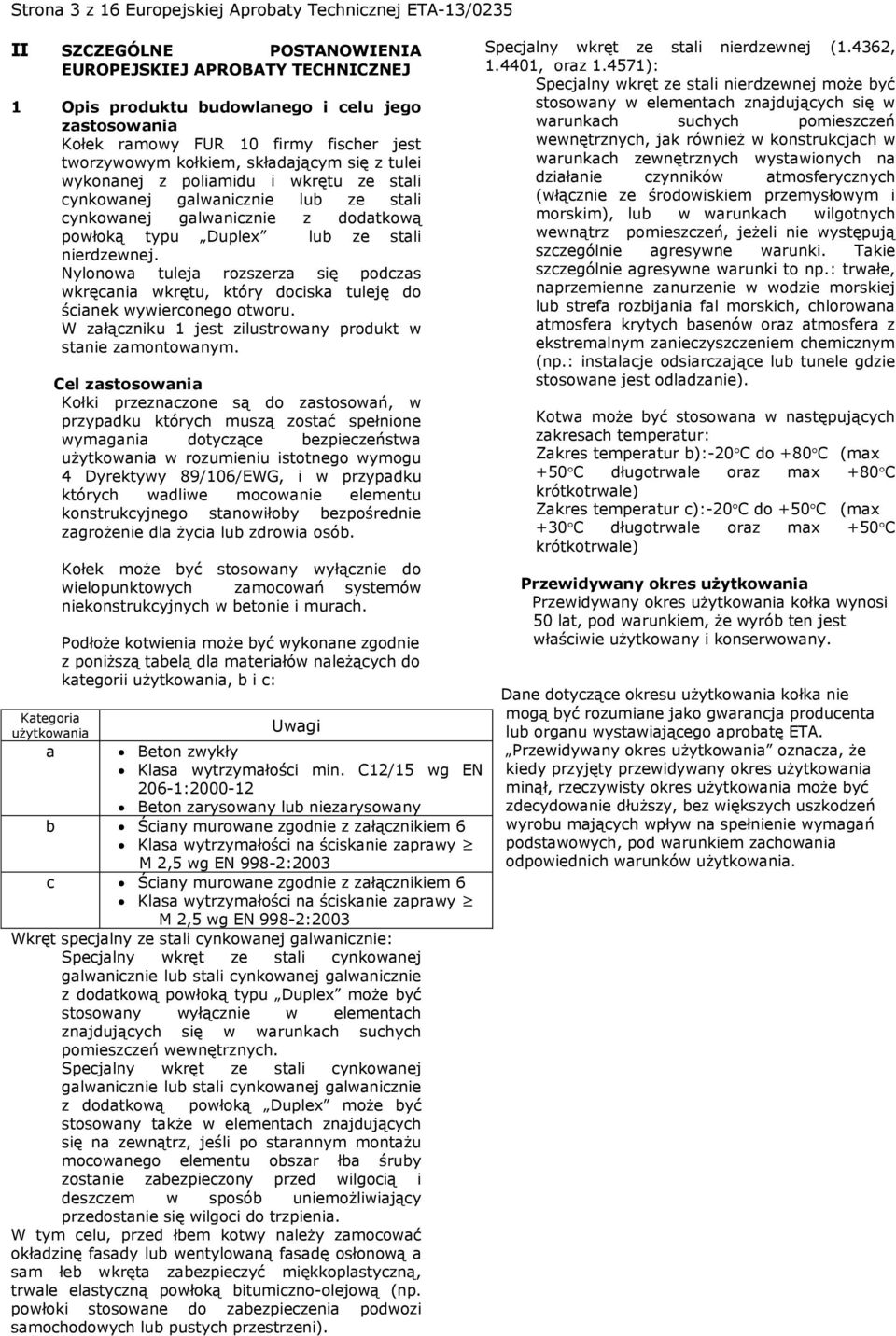

3 Strona 3 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 II SZCZEGÓLNE POSTANOWIENIA EUROPEJSKIEJ APROBATY TECHNICZNEJ 1 Opis produktu budowlanego i celu jego zastosowania Kołek ramowy FUR 10 firmy fischer jest tworzywowym kołkiem, składającym się z tulei wykonanej z poliamidu i wkrętu ze stali cynkowanej galwanicznie lub ze stali cynkowanej galwanicznie z dodatkową powłoką typu Duplex lub ze stali nierdzewnej. Nylonowa tuleja rozszerza się podczas wkręcania wkrętu, który dociska tuleję do ścianek wywierconego otworu. W załączniku 1 jest zilustrowany produkt w stanie zamontowanym. Cel zastosowania Kołki przeznaczone są do zastosowań, w przypadku których muszą zostać spełnione wymagania dotyczące bezpieczeństwa użytkowania w rozumieniu istotnego wymogu 4 Dyrektywy 89/106/EWG, i w przypadku których wadliwe mocowanie elementu konstrukcyjnego stanowiłoby bezpośrednie zagrożenie dla życia lub zdrowia osób. Kołek może być stosowany wyłącznie do wielopunktowych zamocowań systemów niekonstrukcyjnych w betonie i murach. Podłoże kotwienia może być wykonane zgodnie z poniższą tabelą dla materiałów należących do kategorii użytkowania, b i c: Kategoria użytkowania Uwagi a Beton zwykły Klasa wytrzymałości min. C12/15 wg EN 206-1: Beton zarysowany lub niezarysowany b Ściany murowane zgodnie z załącznikiem 6 Klasa wytrzymałości na ściskanie zaprawy M 2,5 wg EN 998-2:2003 c Ściany murowane zgodnie z załącznikiem 6 Klasa wytrzymałości na ściskanie zaprawy M 2,5 wg EN 998-2:2003 Wkręt specjalny ze stali cynkowanej galwanicznie: Specjalny wkręt ze stali cynkowanej galwanicznie lub stali cynkowanej galwanicznie z dodatkową powłoką typu Duplex może być stosowany wyłącznie w elementach znajdujących się w warunkach suchych pomieszczeń wewnętrznych. Specjalny wkręt ze stali cynkowanej galwanicznie lub stali cynkowanej galwanicznie z dodatkową powłoką Duplex może być stosowany także w elementach znajdujących się na zewnątrz, jeśli po starannym montażu mocowanego elementu obszar łba śruby zostanie zabezpieczony przed wilgocią i deszczem w sposób uniemożliwiający przedostanie się wilgoci do trzpienia. W tym celu, przed łbem kotwy należy zamocować okładzinę fasady lub wentylowaną fasadę osłonową a sam łeb wkręta zabezpieczyć miękkoplastyczną, trwale elastyczną powłoką bitumiczno-olejową (np. powłoki stosowane do zabezpieczenia podwozi samochodowych lub pustych przestrzeni). Specjalny wkręt ze stali nierdzewnej (1.4362, , oraz ): Specjalny wkręt ze stali nierdzewnej może być stosowany w elementach znajdujących się w warunkach suchych pomieszczeń wewnętrznych, jak również w konstrukcjach w warunkach zewnętrznych wystawionych na działanie czynników atmosferycznych (włącznie ze środowiskiem przemysłowym i morskim), lub w warunkach wilgotnych wewnątrz pomieszczeń, jeżeli nie występują szczególnie agresywne warunki. Takie szczególnie agresywne warunki to np.: trwałe, naprzemienne zanurzenie w wodzie morskiej lub strefa rozbijania fal morskich, chlorowana atmosfera krytych basenów oraz atmosfera z ekstremalnym zanieczyszczeniem chemicznym (np.: instalacje odsiarczające lub tunele gdzie stosowane jest odladzanie). Kotwa może być stosowana w następujących zakresach temperatur: Zakres temperatur b):-20 C do +80 C (max +50 C długotrwale oraz max +80 C krótkotrwale) Zakres temperatur c):-20 C do +50 C (max +30 C długotrwale oraz max +50 C krótkotrwale) Przewidywany okres użytkowania Przewidywany okres użytkowania kołka wynosi 50 lat, pod warunkiem, że wyrób ten jest właściwie użytkowany i konserwowany. Dane dotyczące okresu użytkowania kołka nie mogą być rozumiane jako gwarancja producenta lub organu wystawiającego aprobatę ETA. Przewidywany okres użytkowania oznacza, że kiedy przyjęty przewidywany okres użytkowania minął, rzeczywisty okres użytkowania może być zdecydowanie dłuższy, bez większych uszkodzeń wyrobu mających wpływ na spełnienie wymagań podstawowych, pod warunkiem zachowania odpowiednich warunków użytkowania.

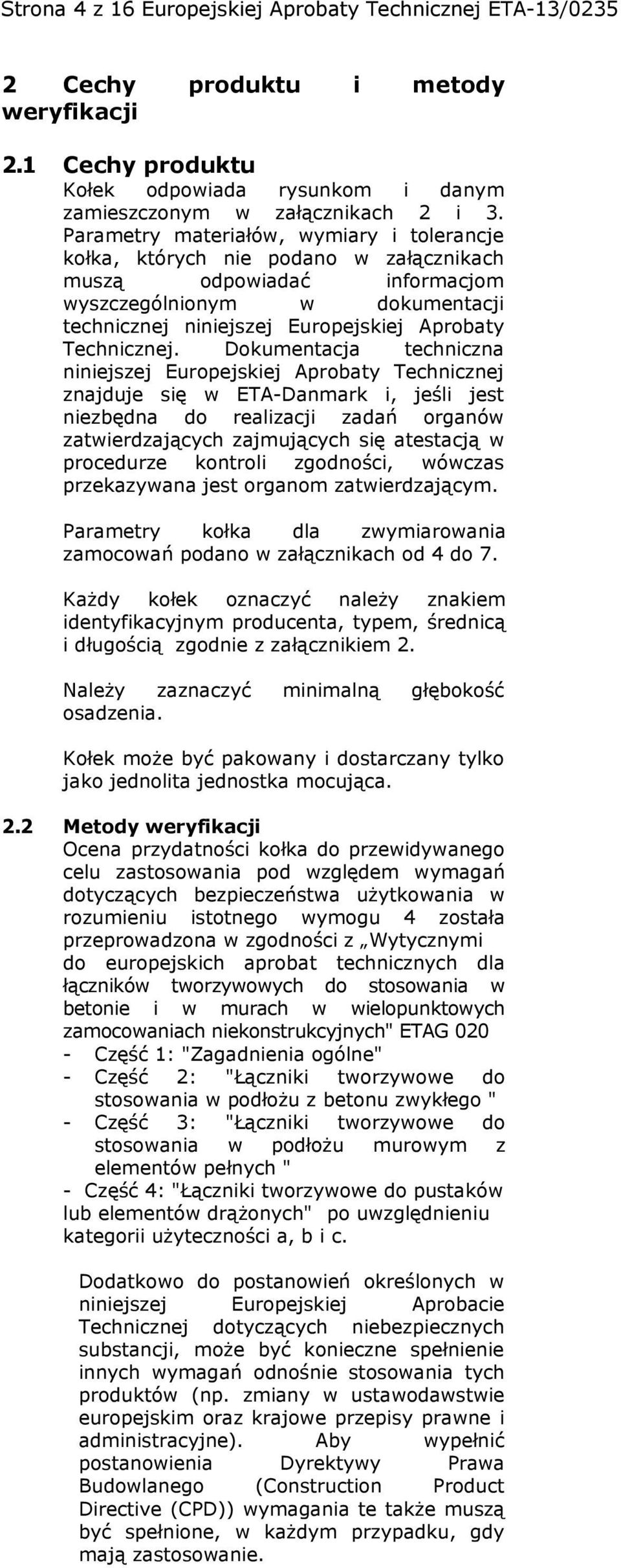

4 Strona 4 z 16 Europejskiej Aprobaty Technicznej ETA-13/ Cechy produktu i metody weryfikacji 2.1 Cechy produktu Kołek odpowiada rysunkom i danym zamieszczonym w załącznikach 2 i 3. Parametry materiałów, wymiary i tolerancje kołka, których nie podano w załącznikach muszą odpowiadać informacjom wyszczególnionym w dokumentacji technicznej niniejszej Europejskiej Aprobaty Technicznej. Dokumentacja techniczna niniejszej Europejskiej Aprobaty Technicznej znajduje się w ETA-Danmark i, jeśli jest niezbędna do realizacji zadań organów zatwierdzających zajmujących się atestacją w procedurze kontroli zgodności, wówczas przekazywana jest organom zatwierdzającym. Parametry kołka dla zwymiarowania zamocowań podano w załącznikach od 4 do 7. Każdy kołek oznaczyć należy znakiem identyfikacyjnym producenta, typem, średnicą i długością zgodnie z załącznikiem 2. Należy zaznaczyć minimalną głębokość osadzenia. Kołek może być pakowany i dostarczany tylko jako jednolita jednostka mocująca. 2.2 Metody weryfikacji Ocena przydatności kołka do przewidywanego celu zastosowania pod względem wymagań dotyczących bezpieczeństwa użytkowania w rozumieniu istotnego wymogu 4 została przeprowadzona w zgodności z Wytycznymi do europejskich aprobat technicznych dla łączników tworzywowych do stosowania w betonie i w murach w wielopunktowych zamocowaniach niekonstrukcyjnych" ETAG Część 1: "Zagadnienia ogólne" - Część 2: "Łączniki tworzywowe do stosowania w podłożu z betonu zwykłego " - Część 3: "Łączniki tworzywowe do stosowania w podłożu murowym z elementów pełnych " - Część 4: "Łączniki tworzywowe do pustaków lub elementów drążonych" po uwzględnieniu kategorii użyteczności a, b i c. Dodatkowo do postanowień określonych w niniejszej Europejskiej Aprobacie Technicznej dotyczących niebezpiecznych substancji, może być konieczne spełnienie innych wymagań odnośnie stosowania tych produktów (np. zmiany w ustawodawstwie europejskim oraz krajowe przepisy prawne i administracyjne). Aby wypełnić postanowienia Dyrektywy Prawa Budowlanego (Construction Product Directive (CPD)) wymagania te także muszą być spełnione, w każdym przypadku, gdy mają zastosowanie.
5 Strona 5 z 16 Europejskiej Aprobaty Technicznej ETA-13/ Ocena i poświadczanie zgodności oraz oznakowanie CE 3.1 System poświadczania zgodności Zgodnie z Decyzją 89/106/WE Komisji Europejskiej (Dyrektywa Prawa Budowlanego) Załącznik III ma zastosowanie system 2+ oceny zgodności. (a) Zadania dla producenta: (1) Zakładowa kontrola produkcji (2) Wstępne badanie typu wyrobu; (3) Badania próbek pobranych w zakładzie producenta zgodnie z uzgodnionym planem kontroli (4) (b) Zadania jednostki uprawnionej: (1) Certyfikacja zakładowej kontroli produkcji na podstawie: a) wstępnej inspekcji zakładu i zakładowej kontroli produkcji b) bieżącego nadzoru, oceny i zatwierdzenia zakładowej kontroli produkcji. 3.2 Kompetencje Zadania producenta Zakładowa kontrola produkcji Producent w swoim zakładzie posiada system kontroli zakładowej produkcji oraz stały własny wewnętrzny nadzór nad produkcją. Wszystkie zalecone przez producenta informacje, wymagania i przepisy należy systematycznie dokumentować w formie pisemnych instrukcji zakładowych i procedur. Ten system kontroli produkcji ma za zadanie zapewnić, aby produkt pozostawał w zgodności z niniejszą Europejską Aprobatą Techniczną. Producent powinien stosować w procesie produkcji wyłącznie materiały wyjściowe dostarczane razem z dokumentami kontrolnymi, wyszczególnionymi w planie kontroli 4. Wyniki zakładowej kontroli produkcji należy dokumentować i oceniać zgodnie z postanowieniami planu kontroli Pozostałe zadania producenta Producent ma obowiązek, na podstawie umowy, włączyć do realizacji działań wynikających z rozdziału 3.1 jednostkę uprawnioną do realizacji zadań w zakresie kotew zgodnie z rozdziałem W tym celu producent powinien przedłożyć uprawnionej jednostce zatwierdzającej plan kontroli zgodnie z rozdziałami i Producent ma obowiązek wydać deklarację zgodności ze stwierdzeniem, że produkt budowlany jest zgodny z postanowieniami niniejszej Europejskiej Aprobaty Technicznej Zadania jednostki uprawnionej Jednostka uprawniona powinna wykonać następujące zadania zgodnie z planem kontroli: - Wstępna inspekcja zakładu i zakładowej kontroli produkcji, - Bieżący nadzór, ocena i zatwierdzenie zakładowej kontroli produkcji. Jednostka uprawniona powinna w pisemnym sprawozdaniu udokumentować istotne punkty wymienionych powyżej działań, a także osiągnięte wyniki i wnioski. Zaangażowana przez producenta uprawniona jednostka certyfikująca ma obowiązek przyznania certyfikatu zgodności zakładowej kontroli produkcji WE (CE) z oświadczeniem, że produkt jest zgodny z zakładową kontrolą produkcji niniejszej Europejskiej Aprobaty Technicznej. Jeżeli postanowienia Europejskiej Aprobaty Technicznej i przynależnego planu kontroli nie byłyby spełniane, jednostka certyfikująca ma obowiązek wycofania certyfikatu zgodności i niezwłocznego poinformowania ETA-Danmark Oznakowanie CE Znak CE umieścić należy na każdym opakowaniu kołków. Po literach CE podać należy numer identyfikacyjny uprawnionej jednostki certyfikującej, a także następujące dodatkowe informacje: - Nazwa i adres producenta (osoby prawnej odpowiedzialnej za produkcję), - Ostatnie dwie cyfry roku, w którym umieszczono znak CE, - Numer Certyfikatu Zgodności zakładowej kontroli produkcji, - Numer Europejskiej Aprobaty Technicznej, - Numer wytycznej dla Europejskiej Aprobaty Technicznej, - Kategoria użytkowania a, b oraz c. 4 Plan kontroli przechowywany jest w ETA-Danmark i jest wydawany wyłącznie uprawnionym placówkom włączonym w procedurę poświadczania zgodności.

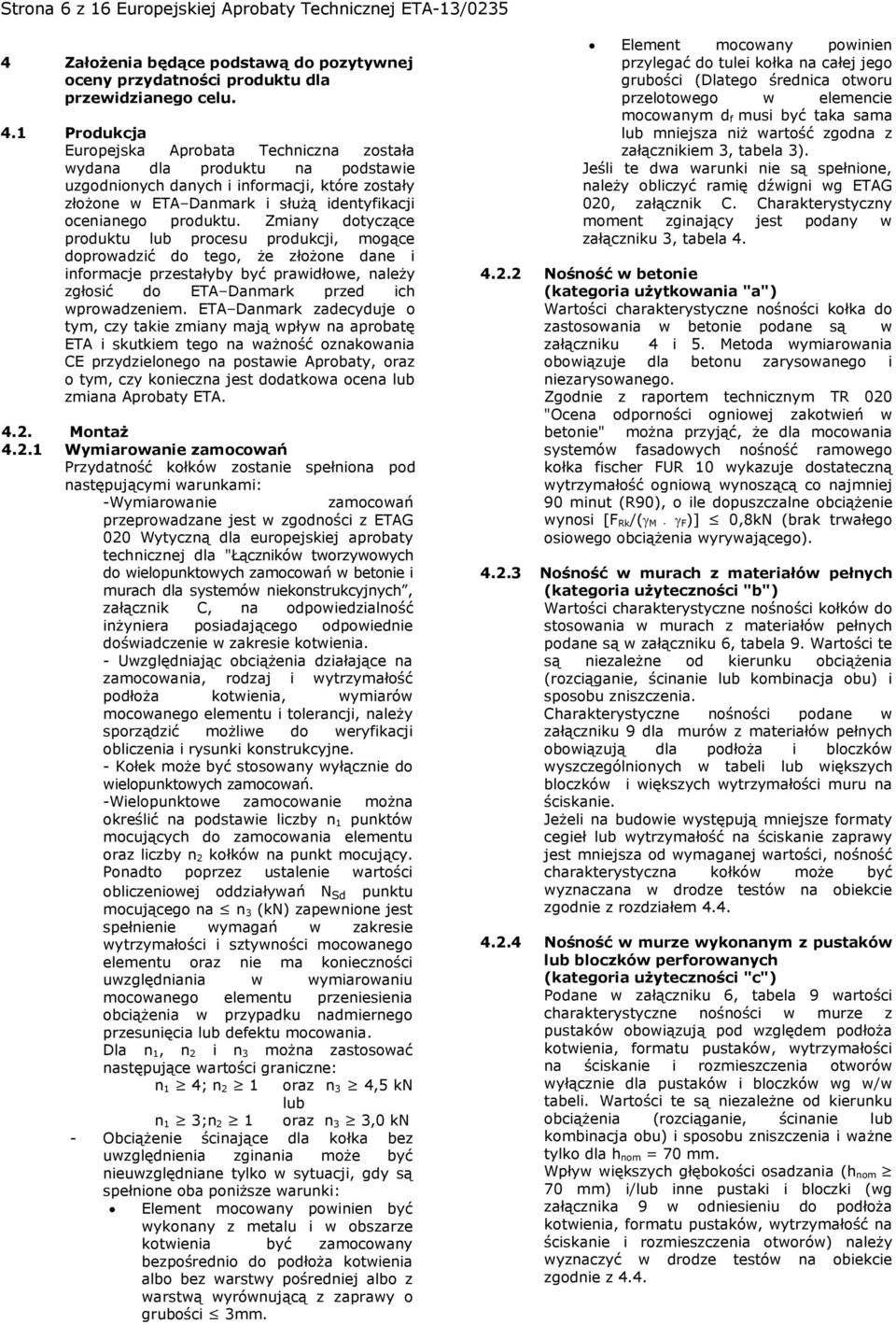

6 Strona 6 z 16 Europejskiej Aprobaty Technicznej ETA-13/ Założenia będące podstawą do pozytywnej oceny przydatności produktu dla przewidzianego celu. 4.1 Produkcja Europejska Aprobata Techniczna została wydana dla produktu na podstawie uzgodnionych danych i informacji, które zostały złożone w ETA Danmark i służą identyfikacji ocenianego produktu. Zmiany dotyczące produktu lub procesu produkcji, mogące doprowadzić do tego, że złożone dane i informacje przestałyby być prawidłowe, należy zgłosić do ETA Danmark przed ich wprowadzeniem. ETA Danmark zadecyduje o tym, czy takie zmiany mają wpływ na aprobatę ETA i skutkiem tego na ważność oznakowania CE przydzielonego na postawie Aprobaty, oraz o tym, czy konieczna jest dodatkowa ocena lub zmiana Aprobaty ETA Montaż Wymiarowanie zamocowań Przydatność kołków zostanie spełniona pod następującymi warunkami: -Wymiarowanie zamocowań przeprowadzane jest w zgodności z ETAG 020 Wytyczną dla europejskiej aprobaty technicznej dla "Łączników tworzywowych do wielopunktowych zamocowań w betonie i murach dla systemów niekonstrukcyjnych, załącznik C, na odpowiedzialność inżyniera posiadającego odpowiednie doświadczenie w zakresie kotwienia. - Uwzględniając obciążenia działające na zamocowania, rodzaj i wytrzymałość podłoża kotwienia, wymiarów mocowanego elementu i tolerancji, należy sporządzić możliwe do weryfikacji obliczenia i rysunki konstrukcyjne. - Kołek może być stosowany wyłącznie do wielopunktowych zamocowań. -Wielopunktowe zamocowanie można określić na podstawie liczby n 1 punktów mocujących do zamocowania elementu oraz liczby n 2 kołków na punkt mocujący. Ponadto poprzez ustalenie wartości obliczeniowej oddziaływań N Sd punktu mocującego na n 3 (kn) zapewnione jest spełnienie wymagań w zakresie wytrzymałości i sztywności mocowanego elementu oraz nie ma konieczności uwzględniania w wymiarowaniu mocowanego elementu przeniesienia obciążenia w przypadku nadmiernego przesunięcia lub defektu mocowania. Dla n 1, n 2 i n 3 można zastosować następujące wartości graniczne: n 1 4; n 2 1 oraz n 3 4,5 kn lub n 1 3;n 2 1 oraz n 3 3,0 kn - Obciążenie ścinające dla kołka bez uwzględnienia zginania może być nieuwzględniane tylko w sytuacji, gdy są spełnione oba poniższe warunki: Element mocowany powinien być wykonany z metalu i w obszarze kotwienia być zamocowany bezpośrednio do podłoża kotwienia albo bez warstwy pośredniej albo z warstwą wyrównującą z zaprawy o grubości 3mm. Element mocowany powinien przylegać do tulei kołka na całej jego grubości (Dlatego średnica otworu przelotowego w elemencie mocowanym d f musi być taka sama lub mniejsza niż wartość zgodna z załącznikiem 3, tabela 3). Jeśli te dwa warunki nie są spełnione, należy obliczyć ramię dźwigni wg ETAG 020, załącznik C. Charakterystyczny moment zginający jest podany w załączniku 3, tabela Nośność w betonie (kategoria użytkowania "a") Wartości charakterystyczne nośności kołka do zastosowania w betonie podane są w załączniku 4 i 5. Metoda wymiarowania obowiązuje dla betonu zarysowanego i niezarysowanego. Zgodnie z raportem technicznym TR 020 "Ocena odporności ogniowej zakotwień w betonie" można przyjąć, że dla mocowania systemów fasadowych nośność ramowego kołka fischer FUR 10 wykazuje dostateczną wytrzymałość ogniową wynoszącą co najmniej 90 minut (R90), o ile dopuszczalne obciążenie wynosi [F Rk/( M F)] 0,8kN (brak trwałego osiowego obciążenia wyrywającego) Nośność w murach z materiałów pełnych (kategoria użyteczności "b") Wartości charakterystyczne nośności kołków do stosowania w murach z materiałów pełnych podane są w załączniku 6, tabela 9. Wartości te są niezależne od kierunku obciążenia (rozciąganie, ścinanie lub kombinacja obu) i sposobu zniszczenia. Charakterystyczne nośności podane w załączniku 9 dla murów z materiałów pełnych obowiązują dla podłoża i bloczków wyszczególnionych w tabeli lub większych bloczków i większych wytrzymałości muru na ściskanie. Jeżeli na budowie występują mniejsze formaty cegieł lub wytrzymałość na ściskanie zaprawy jest mniejsza od wymaganej wartości, nośność charakterystyczna kołków może być wyznaczana w drodze testów na obiekcie zgodnie z rozdziałem Nośność w murze wykonanym z pustaków lub bloczków perforowanych (kategoria użyteczności "c") Podane w załączniku 6, tabela 9 wartości charakterystyczne nośności w murze z pustaków obowiązują pod względem podłoża kotwienia, formatu pustaków, wytrzymałości na ściskanie i rozmieszczenia otworów wyłącznie dla pustaków i bloczków wg w/w tabeli. Wartości te są niezależne od kierunku obciążenia (rozciąganie, ścinanie lub kombinacja obu) i sposobu zniszczenia i ważne tylko dla h nom = 70 mm. Wpływ większych głębokości osadzania (h nom 70 mm) i/lub inne pustaki i bloczki (wg załącznika 9 w odniesieniu do podłoża kotwienia, formatu pustaków, wytrzymałość na ściskanie i rozmieszczenia otworów) należy wyznaczyć w drodze testów na obiekcie zgodnie z 4.4.

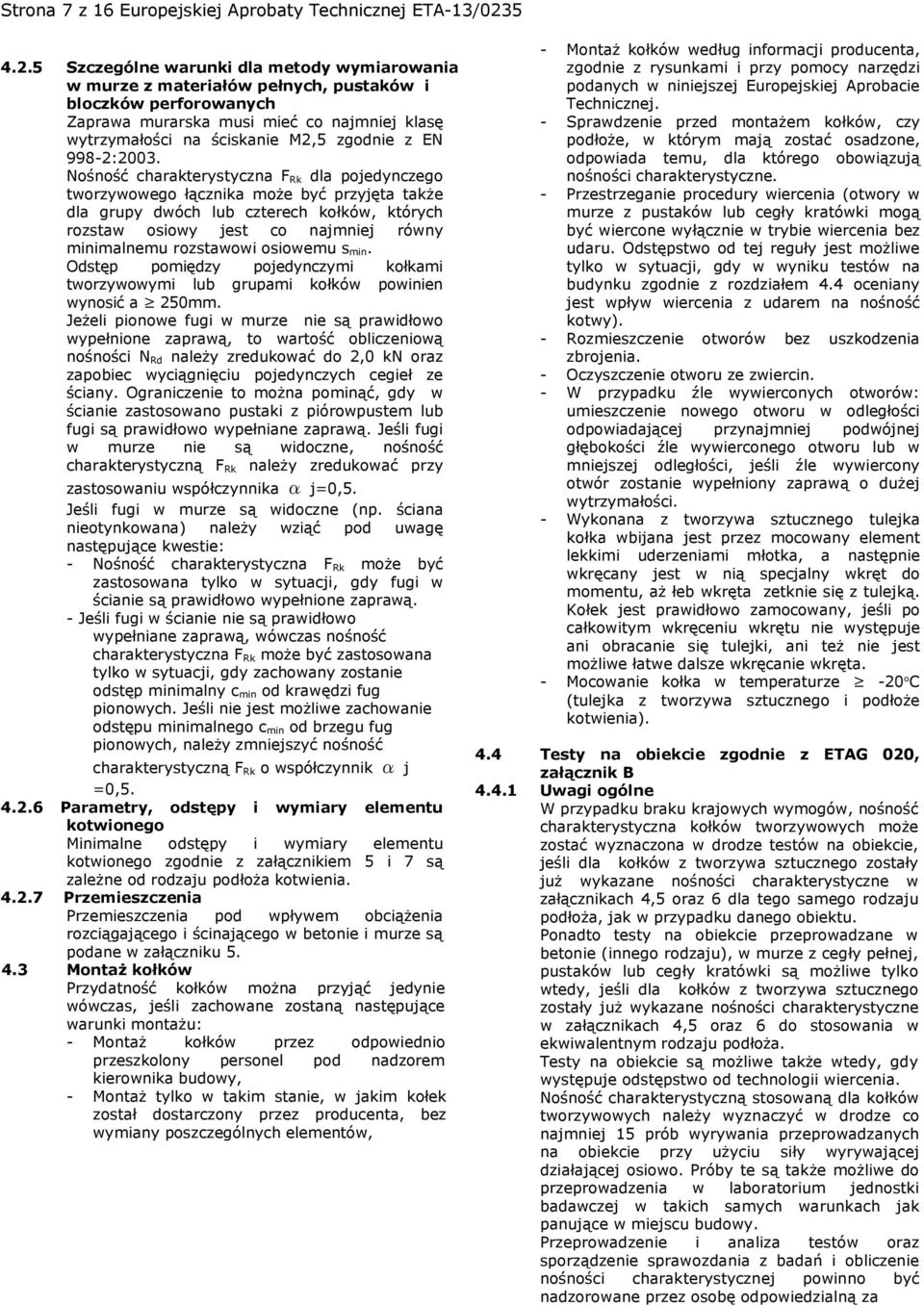

7 Strona 7 z 16 Europejskiej Aprobaty Technicznej ETA-13/ Szczególne warunki dla metody wymiarowania w murze z materiałów pełnych, pustaków i bloczków perforowanych Zaprawa murarska musi mieć co najmniej klasę wytrzymałości na ściskanie M2,5 zgodnie z EN 998-2:2003. Nośność charakterystyczna F Rk dla pojedynczego tworzywowego łącznika może być przyjęta także dla grupy dwóch lub czterech kołków, których rozstaw osiowy jest co najmniej równy minimalnemu rozstawowi osiowemu s min. Odstęp pomiędzy pojedynczymi kołkami tworzywowymi lub grupami kołków powinien wynosić a 250mm. Jeżeli pionowe fugi w murze nie są prawidłowo wypełnione zaprawą, to wartość obliczeniową nośności N Rd należy zredukować do 2,0 kn oraz zapobiec wyciągnięciu pojedynczych cegieł ze ściany. Ograniczenie to można pominąć, gdy w ścianie zastosowano pustaki z piórowpustem lub fugi są prawidłowo wypełniane zaprawą. Jeśli fugi w murze nie są widoczne, nośność charakterystyczną F Rk należy zredukować przy zastosowaniu współczynnika α j=0,5. Jeśli fugi w murze są widoczne (np. ściana nieotynkowana) należy wziąć pod uwagę następujące kwestie: - Nośność charakterystyczna F Rk może być zastosowana tylko w sytuacji, gdy fugi w ścianie są prawidłowo wypełnione zaprawą. - Jeśli fugi w ścianie nie są prawidłowo wypełniane zaprawą, wówczas nośność charakterystyczna F Rk może być zastosowana tylko w sytuacji, gdy zachowany zostanie odstęp minimalny c min od krawędzi fug pionowych. Jeśli nie jest możliwe zachowanie odstępu minimalnego c min od brzegu fug pionowych, należy zmniejszyć nośność charakterystyczną F Rk o współczynnik α j =0, Parametry, odstępy i wymiary elementu kotwionego Minimalne odstępy i wymiary elementu kotwionego zgodnie z załącznikiem 5 i 7 są zależne od rodzaju podłoża kotwienia Przemieszczenia Przemieszczenia pod wpływem obciążenia rozciągającego i ścinającego w betonie i murze są podane w załączniku Montaż kołków Przydatność kołków można przyjąć jedynie wówczas, jeśli zachowane zostaną następujące warunki montażu: - Montaż kołków przez odpowiednio przeszkolony personel pod nadzorem kierownika budowy, - Montaż tylko w takim stanie, w jakim kołek został dostarczony przez producenta, bez wymiany poszczególnych elementów, - Montaż kołków według informacji producenta, zgodnie z rysunkami i przy pomocy narzędzi podanych w niniejszej Europejskiej Aprobacie Technicznej. - Sprawdzenie przed montażem kołków, czy podłoże, w którym mają zostać osadzone, odpowiada temu, dla którego obowiązują nośności charakterystyczne. - Przestrzeganie procedury wiercenia (otwory w murze z pustaków lub cegły kratówki mogą być wiercone wyłącznie w trybie wiercenia bez udaru. Odstępstwo od tej reguły jest możliwe tylko w sytuacji, gdy w wyniku testów na budynku zgodnie z rozdziałem 4.4 oceniany jest wpływ wiercenia z udarem na nośność kotwy). - Rozmieszczenie otworów bez uszkodzenia zbrojenia. - Oczyszczenie otworu ze zwiercin. - W przypadku źle wywierconych otworów: umieszczenie nowego otworu w odległości odpowiadającej przynajmniej podwójnej głębokości źle wywierconego otworu lub w mniejszej odległości, jeśli źle wywiercony otwór zostanie wypełniony zaprawą o dużej wytrzymałości. - Wykonana z tworzywa sztucznego tulejka kołka wbijana jest przez mocowany element lekkimi uderzeniami młotka, a następnie wkręcany jest w nią specjalny wkręt do momentu, aż łeb wkręta zetknie się z tulejką. Kołek jest prawidłowo zamocowany, jeśli po całkowitym wkręceniu wkrętu nie występuje ani obracanie się tulejki, ani też nie jest możliwe łatwe dalsze wkręcanie wkręta. - Mocowanie kołka w temperaturze -20 C (tulejka z tworzywa sztucznego i podłoże kotwienia). 4.4 Testy na obiekcie zgodnie z ETAG 020, załącznik B Uwagi ogólne W przypadku braku krajowych wymogów, nośność charakterystyczna kołków tworzywowych może zostać wyznaczona w drodze testów na obiekcie, jeśli dla kołków z tworzywa sztucznego zostały już wykazane nośności charakterystyczne w załącznikach 4,5 oraz 6 dla tego samego rodzaju podłoża, jak w przypadku danego obiektu. Ponadto testy na obiekcie przeprowadzane w betonie (innego rodzaju), w murze z cegły pełnej, pustaków lub cegły kratówki są możliwe tylko wtedy, jeśli dla kołków z tworzywa sztucznego zostały już wykazane nośności charakterystyczne w załącznikach 4,5 oraz 6 do stosowania w ekwiwalentnym rodzaju podłoża. Testy na obiekcie są możliwe także wtedy, gdy występuje odstępstwo od technologii wiercenia. Nośność charakterystyczną stosowaną dla kołków tworzywowych należy wyznaczyć w drodze co najmniej 15 prób wyrywania przeprowadzanych na obiekcie przy użyciu siły wyrywającej działającej osiowo. Próby te są także możliwe do przeprowadzenia w laboratorium jednostki badawczej w takich samych warunkach jak panujące w miejscu budowy. Przeprowadzenie i analiza testów oraz sporządzenie sprawozdania z badań i obliczenie nośności charakterystycznej powinno być nadzorowane przez osobę odpowiedzialną za

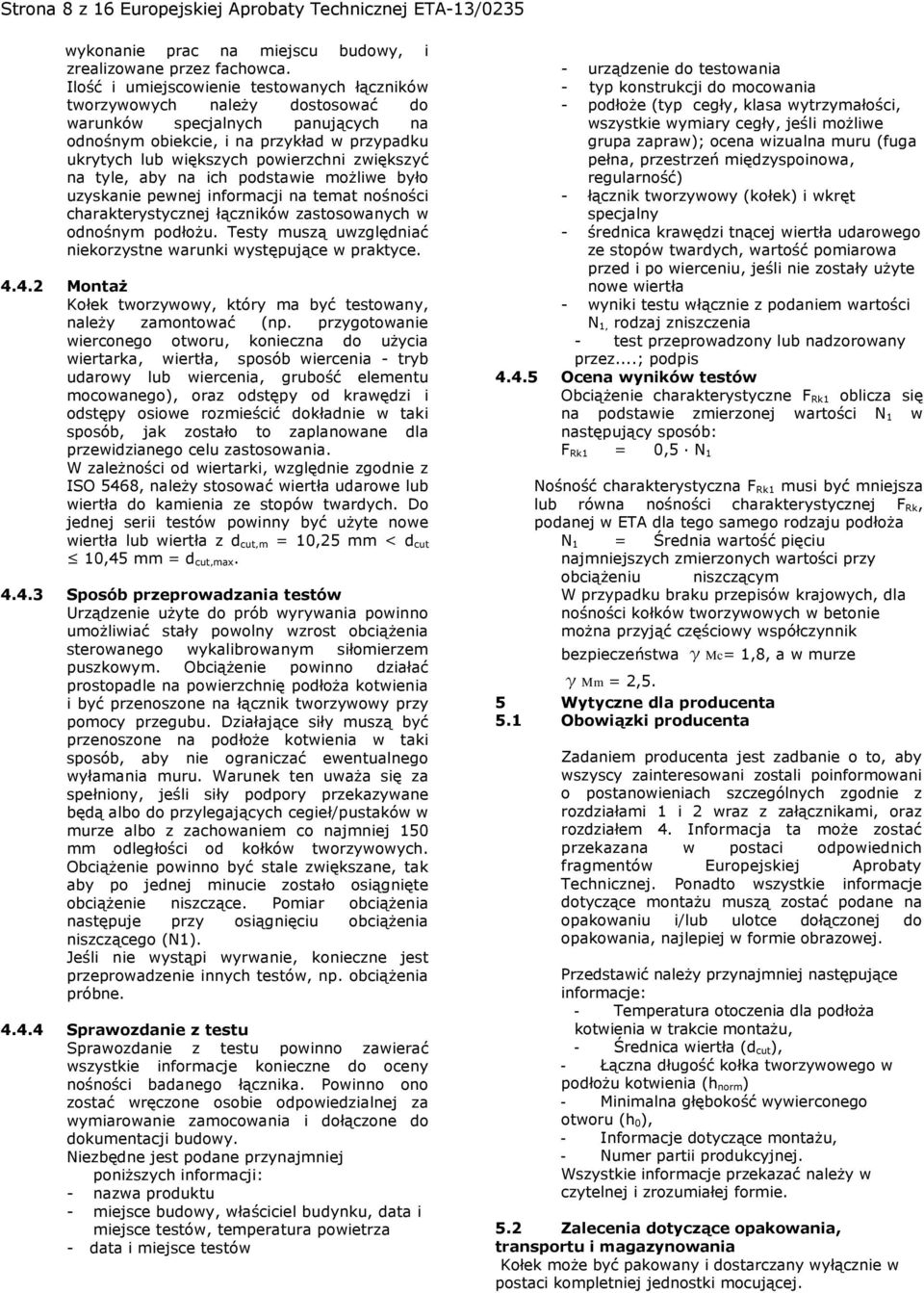

8 Strona 8 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 wykonanie prac na miejscu budowy, i zrealizowane przez fachowca. Ilość i umiejscowienie testowanych łączników tworzywowych należy dostosować do warunków specjalnych panujących na odnośnym obiekcie, i na przykład w przypadku ukrytych lub większych powierzchni zwiększyć na tyle, aby na ich podstawie możliwe było uzyskanie pewnej informacji na temat nośności charakterystycznej łączników zastosowanych w odnośnym podłożu. Testy muszą uwzględniać niekorzystne warunki występujące w praktyce Montaż Kołek tworzywowy, który ma być testowany, należy zamontować (np. przygotowanie wierconego otworu, konieczna do użycia wiertarka, wiertła, sposób wiercenia - tryb udarowy lub wiercenia, grubość elementu mocowanego), oraz odstępy od krawędzi i odstępy osiowe rozmieścić dokładnie w taki sposób, jak zostało to zaplanowane dla przewidzianego celu zastosowania. W zależności od wiertarki, względnie zgodnie z ISO 5468, należy stosować wiertła udarowe lub wiertła do kamienia ze stopów twardych. Do jednej serii testów powinny być użyte nowe wiertła lub wiertła z d cut,m = 10,25 mm < d cut 10,45 mm = d cut,max Sposób przeprowadzania testów Urządzenie użyte do prób wyrywania powinno umożliwiać stały powolny wzrost obciążenia sterowanego wykalibrowanym siłomierzem puszkowym. Obciążenie powinno działać prostopadle na powierzchnię podłoża kotwienia i być przenoszone na łącznik tworzywowy przy pomocy przegubu. Działające siły muszą być przenoszone na podłoże kotwienia w taki sposób, aby nie ograniczać ewentualnego wyłamania muru. Warunek ten uważa się za spełniony, jeśli siły podpory przekazywane będą albo do przylegających cegieł/pustaków w murze albo z zachowaniem co najmniej 150 mm odległości od kołków tworzywowych. Obciążenie powinno być stale zwiększane, tak aby po jednej minucie zostało osiągnięte obciążenie niszczące. Pomiar obciążenia następuje przy osiągnięciu obciążenia niszczącego (N1). Jeśli nie wystąpi wyrwanie, konieczne jest przeprowadzenie innych testów, np. obciążenia próbne Sprawozdanie z testu Sprawozdanie z testu powinno zawierać wszystkie informacje konieczne do oceny nośności badanego łącznika. Powinno ono zostać wręczone osobie odpowiedzialnej za wymiarowanie zamocowania i dołączone do dokumentacji budowy. Niezbędne jest podane przynajmniej poniższych informacji: - nazwa produktu - miejsce budowy, właściciel budynku, data i miejsce testów, temperatura powietrza - data i miejsce testów - urządzenie do testowania - typ konstrukcji do mocowania - podłoże (typ cegły, klasa wytrzymałości, wszystkie wymiary cegły, jeśli możliwe grupa zapraw); ocena wizualna muru (fuga pełna, przestrzeń międzyspoinowa, regularność) - łącznik tworzywowy (kołek) i wkręt specjalny - średnica krawędzi tnącej wiertła udarowego ze stopów twardych, wartość pomiarowa przed i po wierceniu, jeśli nie zostały użyte nowe wiertła - wyniki testu włącznie z podaniem wartości N 1, rodzaj zniszczenia - test przeprowadzony lub nadzorowany przez...; podpis Ocena wyników testów Obciążenie charakterystyczne F Rk1 oblicza się na podstawie zmierzonej wartości N 1 w następujący sposób: F Rk1 = 0,5 N 1 Nośność charakterystyczna F Rk1 musi być mniejsza lub równa nośności charakterystycznej F Rk, podanej w ETA dla tego samego rodzaju podłoża N 1 = Średnia wartość pięciu najmniejszych zmierzonych wartości przy obciążeniu niszczącym W przypadku braku przepisów krajowych, dla nośności kołków tworzywowych w betonie można przyjąć częściowy współczynnik bezpieczeństwa γmc= 1,8, a w murze γmm = 2,5. 5 Wytyczne dla producenta 5.1 Obowiązki producenta Zadaniem producenta jest zadbanie o to, aby wszyscy zainteresowani zostali poinformowani o postanowieniach szczególnych zgodnie z rozdziałami 1 i 2 wraz z załącznikami, oraz rozdziałem 4. Informacja ta może zostać przekazana w postaci odpowiednich fragmentów Europejskiej Aprobaty Technicznej. Ponadto wszystkie informacje dotyczące montażu muszą zostać podane na opakowaniu i/lub ulotce dołączonej do opakowania, najlepiej w formie obrazowej. Przedstawić należy przynajmniej następujące informacje: - Temperatura otoczenia dla podłoża kotwienia w trakcie montażu, - Średnica wiertła (d cut), - Łączna długość kołka tworzywowego w podłożu kotwienia (h norm) - Minimalna głębokość wywierconego otworu (h 0), - Informacje dotyczące montażu, - Numer partii produkcyjnej. Wszystkie informacje przekazać należy w czytelnej i zrozumiałej formie. 5.2 Zalecenia dotyczące opakowania, transportu i magazynowania Kołek może być pakowany i dostarczany wyłącznie w postaci kompletniej jednostki mocującej.
9 Strona 9 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Kołki należy magazynować w normalnych warunkach klimatycznych w oryginalnym opakowaniu nieprzepuszczającym światła. Przed montażem nie mogą być nadzwyczajnie wysuszone ani zamarznięte. Podpis nieczytelny Thomas Bruun Kierownik, ETA-Danmark Uwierzytelniono

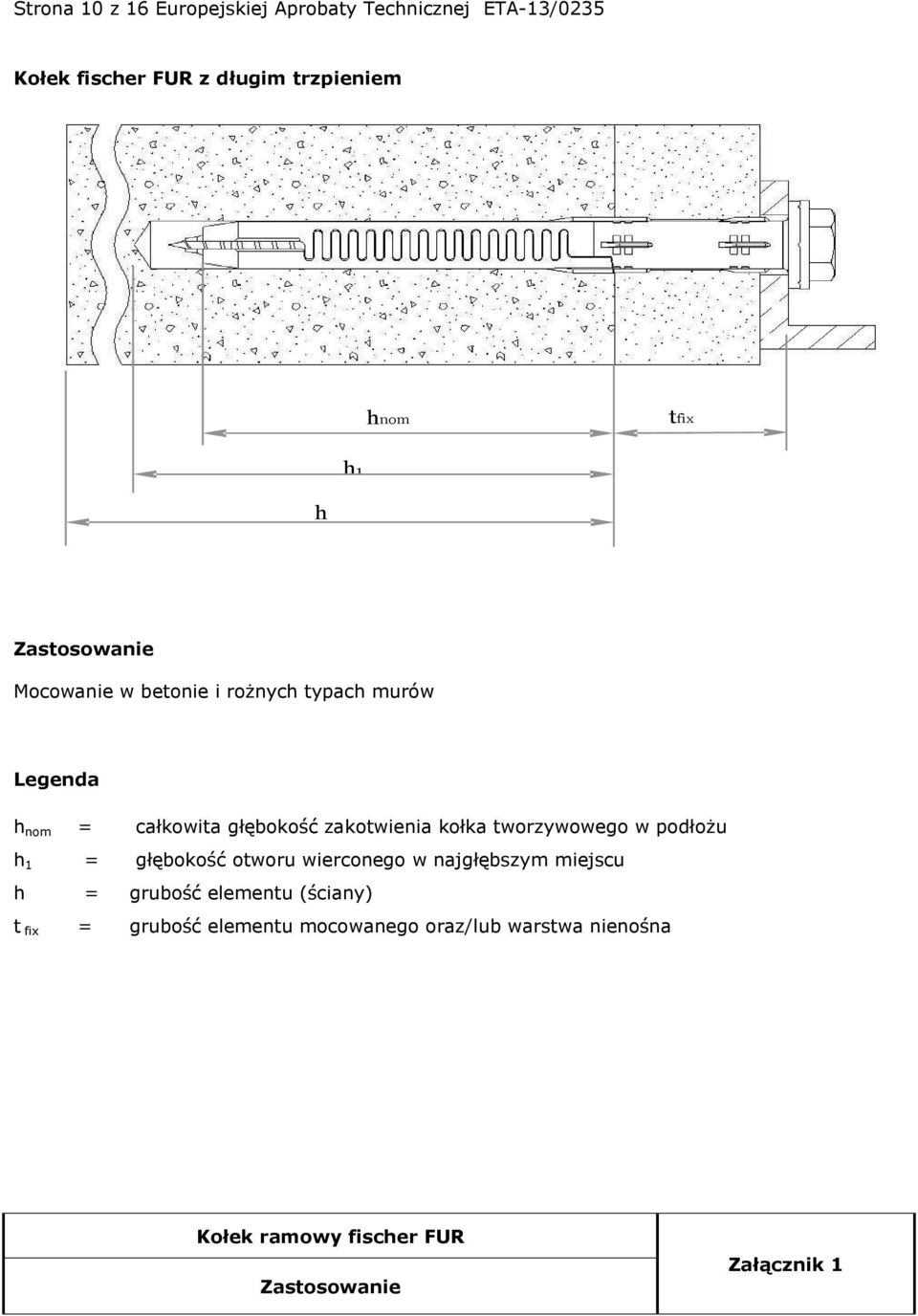

10 Strona 10 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Kołek fischer FUR z długim trzpieniem hnom tfix h1 h Zastosowanie Mocowanie w betonie i rożnych typach murów Legenda h nom = całkowita głębokość zakotwienia kołka tworzywowego w podłożu h 1 = głębokość otworu wierconego w najgłębszym miejscu h = grubość elementu (ściany) t fix = grubość elementu mocowanego oraz/lub warstwa nienośna Kołek ramowy fischer FUR Zastosowanie Załącznik 1

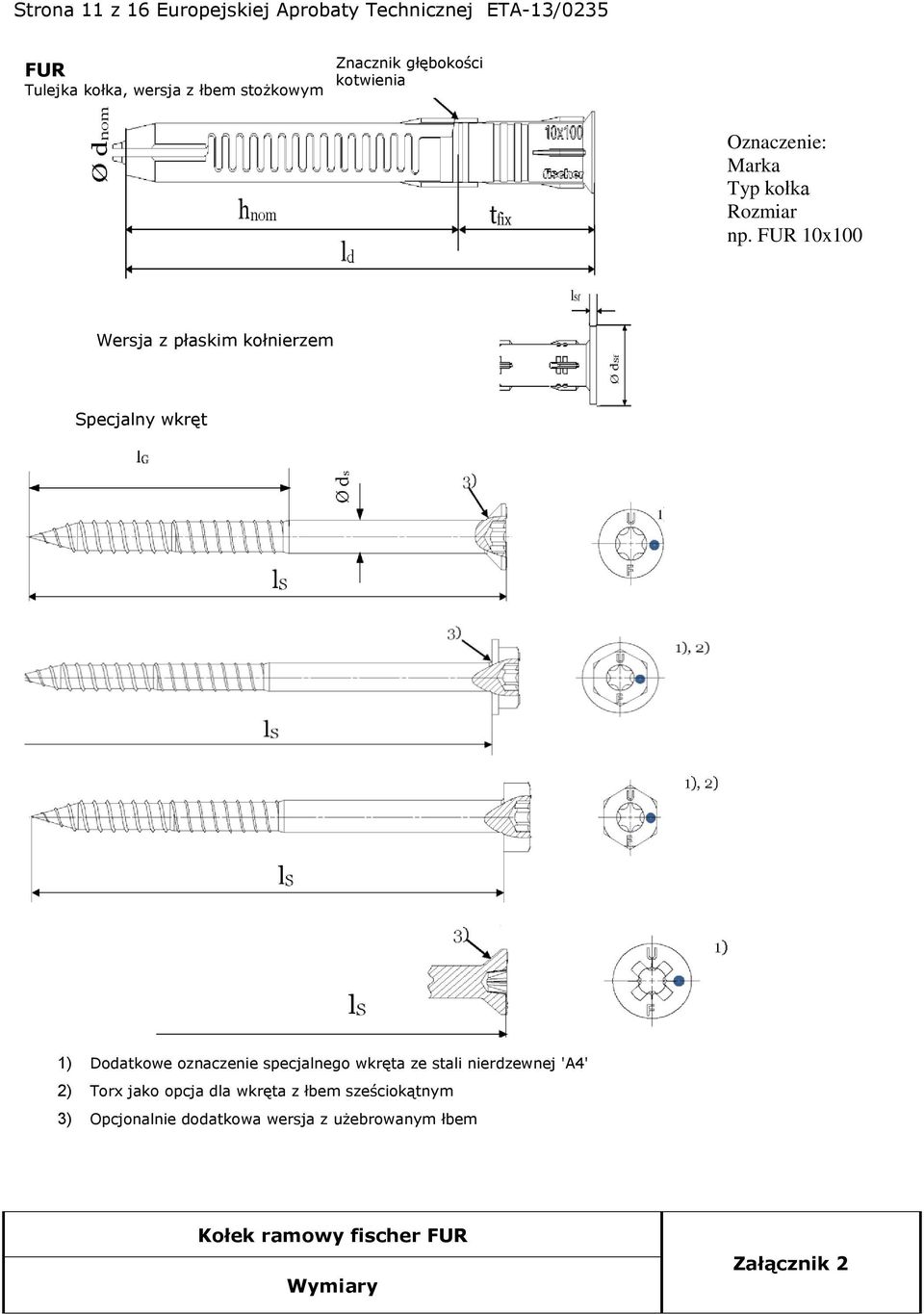

11 Strona 11 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 FUR Tulejka kołka, wersja z łbem stożkowym Znacznik głębokości kotwienia Oznaczenie: Marka Typ kołka Rozmiar np. FUR 10x100 Wersja z płaskim kołnierzem Specjalny wkręt 1) Dodatkowe oznaczenie specjalnego wkręta ze stali nierdzewnej 'A4' 2) Torx jako opcja dla wkręta z łbem sześciokątnym 3) Opcjonalnie dodatkowa wersja z użebrowanym łbem Kołek ramowy fischer FUR Wymiary Załącznik 2

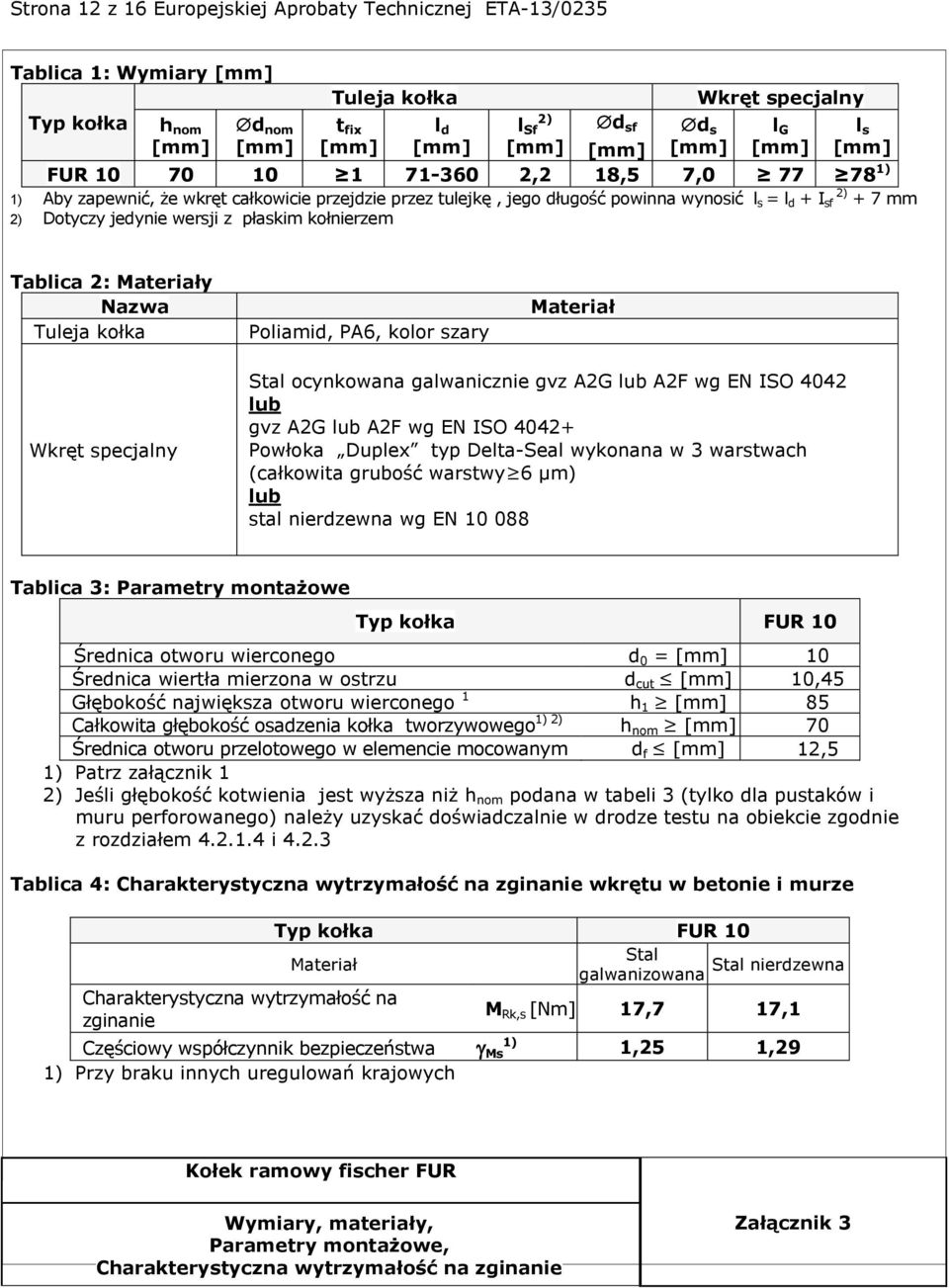

12 Strona 12 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Tablica 1: Wymiary Tuleja kołka Wkręt specjalny Typ kołka h nom d nom t fix l d 2) l Sf d sf d s l G l s FUR ,2 18,5 7, ) 1) Aby zapewnić, że wkręt całkowicie przejdzie przez tulejkę, jego długość powinna wynosić l s = l d + I 2) sf + 7 mm 2) Dotyczy jedynie wersji z płaskim kołnierzem Tablica 2: Materiały Nazwa Tuleja kołka Poliamid, PA6, kolor szary Materiał Wkręt specjalny Stal ocynkowana galwanicznie gvz A2G lub A2F wg EN ISO 4042 lub gvz A2G lub A2F wg EN ISO Powłoka Duplex typ Delta-Seal wykonana w 3 warstwach (całkowita grubość warstwy 6 µm) lub stal nierdzewna wg EN Tablica 3: Parametry montażowe Typ kołka FUR 10 Średnica otworu wierconego d 0 = 10 Średnica wiertła mierzona w ostrzu d cut 10,45 Głębokość największa otworu wierconego 1 h 1 85 Całkowita głębokość osadzenia kołka tworzywowego 1) 2) h nom 70 Średnica otworu przelotowego w elemencie mocowanym d f 12,5 1) Patrz załącznik 1 2) Jeśli głębokość kotwienia jest wyższa niż h nom podana w tabeli 3 (tylko dla pustaków i muru perforowanego) należy uzyskać doświadczalnie w drodze testu na obiekcie zgodnie z rozdziałem i Tablica 4: Charakterystyczna wytrzymałość na zginanie wkrętu w betonie i murze Typ kołka FUR 10 Materiał Stal Stal nierdzewna galwanizowana Charakterystyczna wytrzymałość na zginanie M Rk,s [Nm] 17,7 17,1 Częściowy współczynnik bezpieczeństwa 1) Ms 1,25 1,29 1) Przy braku innych uregulowań krajowych Kołek ramowy fischer FUR Wymiary, materiały, Parametry montażowe, Charakterystyczna wytrzymałość na zginanie Załącznik 3

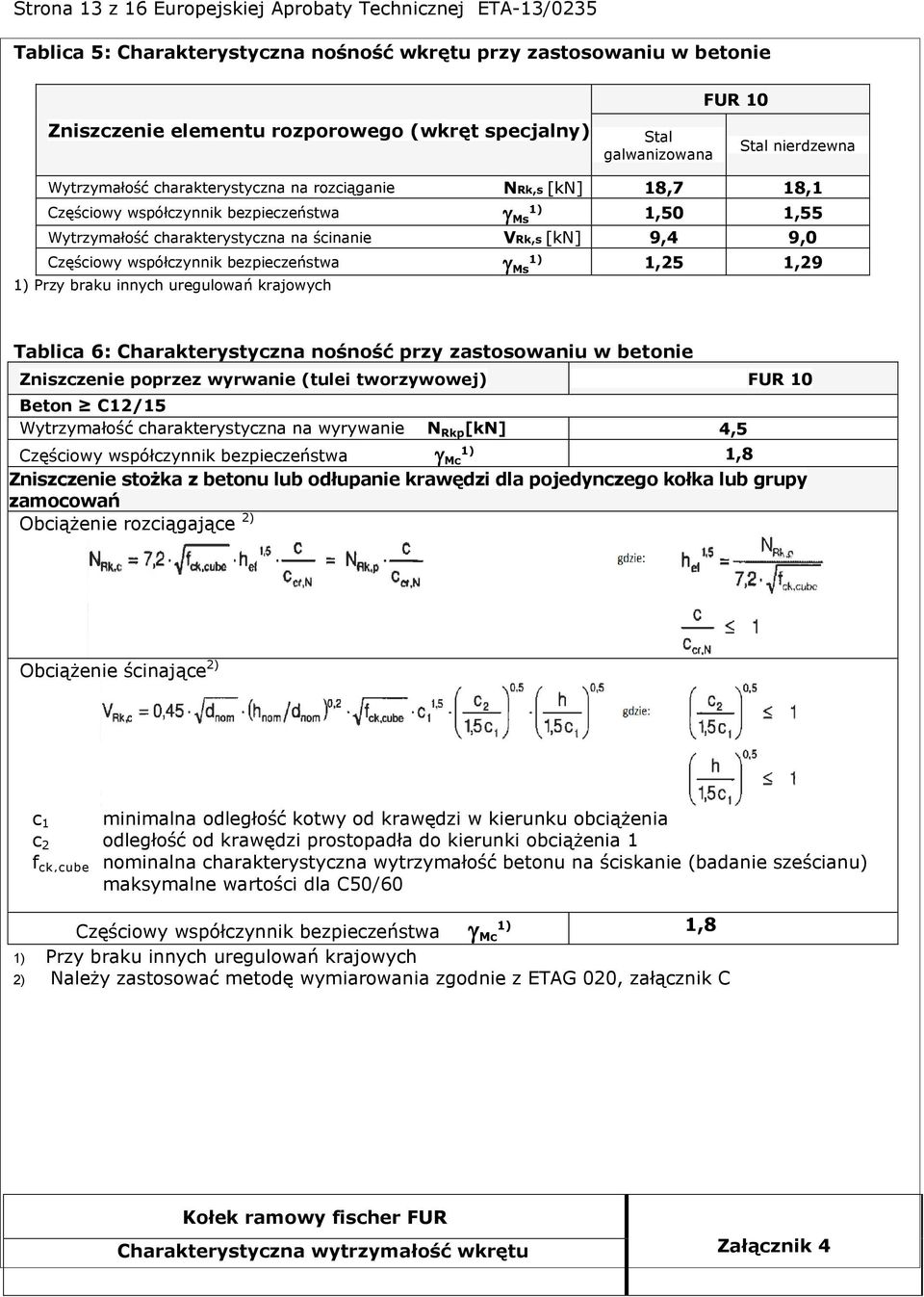

13 Strona 13 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Tablica 5: Charakterystyczna nośność wkrętu przy zastosowaniu w betonie Zniszczenie elementu rozporowego (wkręt specjalny) Stal galwanizowana FUR 10 Stal nierdzewna Wytrzymałość charakterystyczna na rozciąganie NRk,s [kn] 18,7 18,1 Częściowy współczynnik bezpieczeństwa 1) Ms 1,50 1,55 Wytrzymałość charakterystyczna na ścinanie VRk,s [kn] 9,4 9,0 Częściowy współczynnik bezpieczeństwa 1) Ms 1,25 1,29 1) Przy braku innych uregulowań krajowych Tablica 6: Charakterystyczna nośność przy zastosowaniu w betonie Zniszczenie poprzez wyrwanie (tulei tworzywowej) FUR 10 Beton C12/15 Wytrzymałość charakterystyczna na wyrywanie N Rkp [kn] 4,5 Częściowy współczynnik bezpieczeństwa Mc 1) 1,8 Zniszczenie stożka z betonu lub odłupanie krawędzi dla pojedynczego kołka lub grupy zamocowań Obciążenie rozciągające 2) Obciążenie ścinające 2) c 1 minimalna odległość kotwy od krawędzi w kierunku obciążenia c 2 odległość od krawędzi prostopadła do kierunki obciążenia 1 f ck,cube nominalna charakterystyczna wytrzymałość betonu na ściskanie (badanie sześcianu) maksymalne wartości dla C50/60 Częściowy współczynnik bezpieczeństwa Mc 1) 1,8 1) Przy braku innych uregulowań krajowych 2) Należy zastosować metodę wymiarowania zgodnie z ETAG 020, załącznik C Kołek ramowy fischer FUR Charakterystyczna wytrzymałość wkrętu Załącznik 4
14 Strona 14 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Tablica 7: Przemieszczenia w wyniku rozciągania i ścinania w betonie 1) i murze 1) Typ kołka Rozciąganie Ścinanie F 2) [kn] NO N VO V FUR 10 1,8 0,62 1,24 3,39 5,09 1) Dotyczy wszystkich zakresów temperatur 2) Pośrednie wartości można wyznaczyć za pomocą interpolacji liniowej. Tablica 8: Minimalna grubość elementu, odstępy osiowe i odstępy od krawędzi w betonie Typ kołka Minimalna grubość podłoża h min Charakterystyczny odstęp od krawędzi C cr,n Charakterystyczny odstęp osiowy S cr,n Beton FUR 10 C16/ C12/15 Beton ) Pośrednie wartości można wyznaczyć za pomocą interpolacji liniowej. Minimalne dopuszczalne odstępy osiowe i od krawędzi 1) s min =50 dla c 100 C min =50 dla s 150 s min =70 dla c 140 C min =70 dla s 210 FUR 10: W przypadku gdy punkt mocowania składa się z więcej niż jednego kołka w odstępach osiowych s s cr,n, jest on rozpatrywany jako grupa o maksymalnej charakterystycznej wytrzymałości N Rk,p zgodnie z Tab. 6. W przypadku s s cr,n, kołki rozpatrywane są zawsze osobno, z których każdy posiada wytrzymałość N Rk,p określoną zgodnie z Tab. 6. Schemat odstępów osiowych i od krawędzi w betonie Kołek ramowy fischer FUR Przemieszczenia Odstępy osiowe i odstępy od krawędzi Załącznik 5

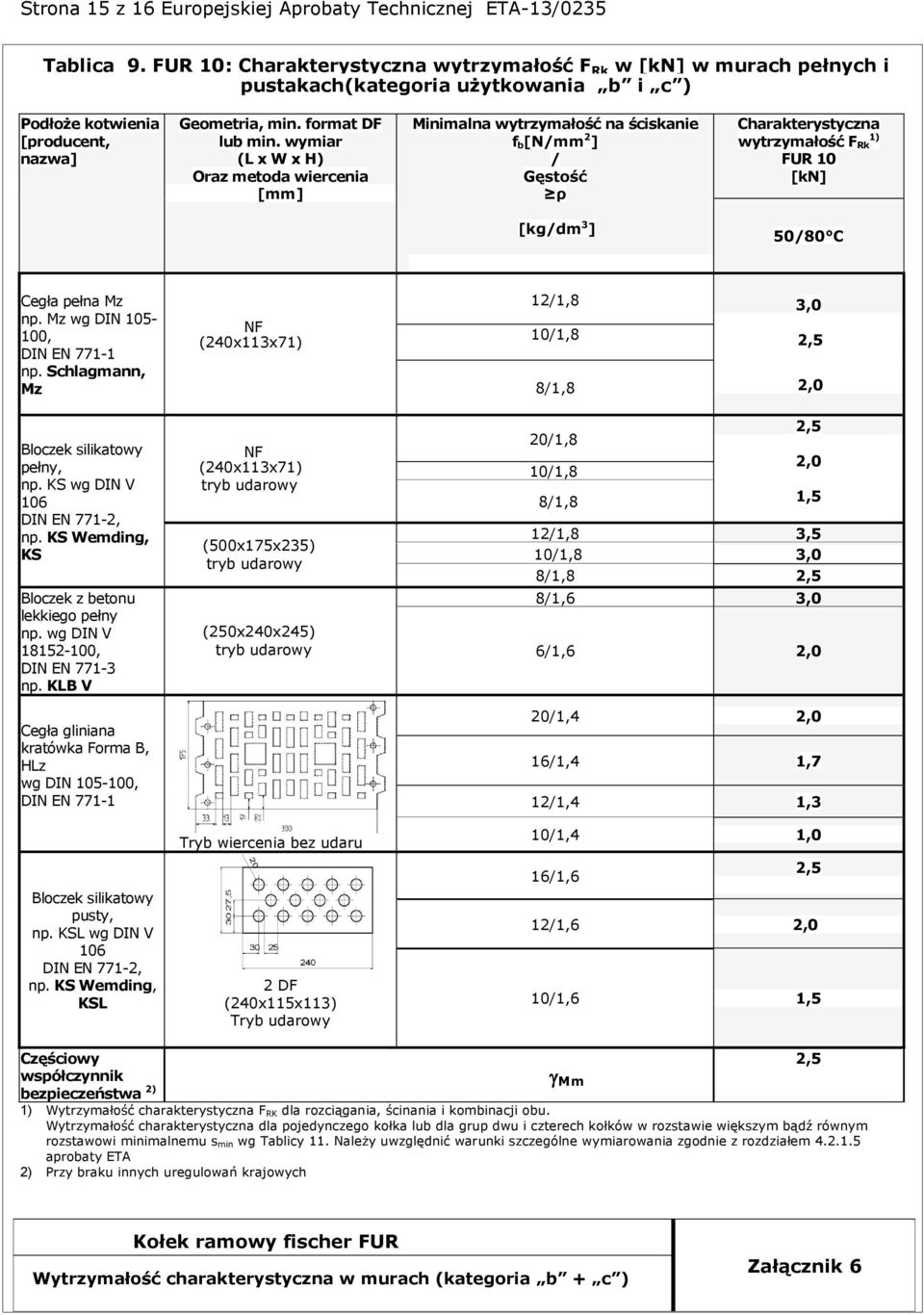

15 Strona 15 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Tablica 9. FUR 10: Charakterystyczna wytrzymałość F Rk w [kn] w murach pełnych i pustakach(kategoria użytkowania b i c ) Podłoże kotwienia [producent, nazwa] Geometria, min. format DF lub min. wymiar (L x W x H) Oraz metoda wiercenia Minimalna wytrzymałość na ściskanie f b[n/mm 2 ] / Gęstość ρ Charakterystyczna wytrzymałość F Rk 1) FUR 10 [kn] [kg/dm 3 ] 50/80 C Cegła pełna Mz np. Mz wg DIN , DIN EN np. Schlagmann, Mz Bloczek silikatowy pełny, np. KS wg DIN V 106 DIN EN 771-2, np. KS Wemding, 40x KS Bloczek z betonu lekkiego pełny np. wg DIN V 40x , DIN EN np. KLB V Cegła gliniana kratówka Forma B, HLz wg DIN , DIN EN Bloczek silikatowy pusty, np. KSL wg DIN V 106 DIN EN 771-2, np. KS Wemding, KSL NF (240x113x71) NF (240x113x71) tryb udarowy (500x175x235) tryb udarowy (250x240x245) tryb udarowy Tryb wiercenia bez udaru 2 DF (240x115x113) Tryb udarowy 12/1,8 3,0 10/1,8 8/1,8 20/1,8 10/1,8 8/1,8 2,5 2,0 2,5 2,0 1,5 12/1,8 3,5 10/1,8 3,0 8/1,8 2,5 8/1,6 3,0 6/1,6 2,0 20/1,4 2,0 16/1,4 1,7 12/1,4 1,3 10/1,4 1,0 16/1,6 2,5 12/1,6 2,0 10/1,6 1,5 Częściowy 2,5 współczynnik Mm bezpieczeństwa 2) 1) Wytrzymałość charakterystyczna F RK dla rozciągania, ścinania i kombinacji obu. Wytrzymałość charakterystyczna dla pojedynczego kołka lub dla grup dwu i czterech kołków w rozstawie większym bądź równym rozstawowi minimalnemu s min wg Tablicy 11. Należy uwzględnić warunki szczególne wymiarowania zgodnie z rozdziałem aprobaty ETA 2) Przy braku innych uregulowań krajowych Kołek ramowy fischer FUR Wytrzymałość charakterystyczna w murach (kategoria b + c ) Załącznik 6
16 Strona 16 z 16 Europejskiej Aprobaty Technicznej ETA-13/0235 Tablica 10: Minimalne odległości osiowe i od krawędzi oraz wymiary w murze Typ kołka FUR 10 Minimalna grubość elementu h min 110 Pojedynczy kołek Minimalny odstęp osiowy s min 250 Minimalna odległość od krawędzi c min 100 Grupa kołków Minimalny odstęp osiowy prostopadły do wolnej krawędzi s 1,min 100 Minimalny odstęp osiowy równoległy do s 2,min 100 wolnej krawędzi Minimalna odległość od krawędzi c min 100 Odległości od krawędzi i odstępów osiowych w murze Kołek ramowy fischer FUR Minimalne odległości od krawędzi i odstępy osiowe oraz wymiary w murze Załącznik 7
Tłumaczenie na język polski z języka niemieckiego - oryginalna wersja w języku niemieckim EUROPEJSKA APROBATA TECHNICZNA ETA-04/0003
Urząd wydający aprobaty techniczne dla produktów i systemów budowlanych Urząd kontroli techniki budowlanej Instytucja prawa publicznego Kolonnenstr. 30B D-10829 Berlin Tel.: +49 30 787 30 0 Fax: +49 30
