1 Laboratoryjne systemy oczyszczania wody KATALOG PRODUKTÓW 2019

2

3 SYSTEMY OCZYSZCZANIA WODY Systemy oczyszczania wody Adrona zapewniają wodę ultra czystą (klasa 1), czystą (klasa 2) oraz wodę oczyszczoną w oparciu o odwróconą osmozę (RO), przeznaczoną na potrzeby laboratoryjne. Jakość wody spełnia wymagania normy ISO 3696 oraz odpowiadającym jej normom ASTM i CLSI. System do wody kranowej Typ wody Str B30 Ultra czysta / czysta 5 Integrity + Ultra czysta 5 Q-Front (EDI) Ultra czysta / czysta 8 E30 Ultra czysta / czysta 12 Crystal EX Ultra czysta / czysta / RO1 Crystal Clinic Czysta 20 Q-Front EDI Clinic RO 21 Crystal Sterifeed Czysta System doczyszczający Typ wody Stro na nr Connect Ultra czysta 24 Onsite + Ultra czysta 24 Centralne systemy laboratoryjne Radix Czysta / RO 27 Akcesoria 28 1 w zależności od modelu, systemy oczyszczania wody są w stanie wytworzyć wodę ultra czystą, czystą lub wodę po odwróconej osmozie i czystą KONFIGURACJE W OPARCIU O ZASTOSOWANIA Każdy model systemu oczyszczania Adrona dostępny jest w różnych konfiguracjach dostosowanych do potrzeb klienta Zastosowanie RO Pure EDI Trace HPLC Bio Płukanie wyrobów szklanych Myjki laboratoryjne Autoklawy Elektrochemia Chemia mokra Spektrofotometria Ogólne zastosowania laboratoryjne Przygotowanie roztworów buforowych i czynników Przygotowanie odczynników Płomieniowa spektrometria absorpcji atomowej Metody analizy nieorganicznej Metody analizy organicznej Biologia molekularna Grafitowa spektrometria absorpcji atomowej Spektrometria mass (ICP-MS) Optyczna spektrometria emisyjna (ICP- OES) Chromatografia jonowa Chromatografia cieczowa (HPLC/UHPLC) Chromatografia gazowa Pomiary zawartości całkowitego węgla organicznego Cytometria przepływowa Hodowla komórkowa i tkankowa Biologia molekularna 3

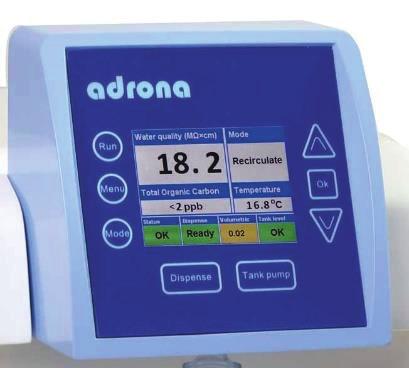

4 CECHY 4 Systemy przeznaczone są do instalacji przez użytkownika, który może również samodzielnie wymieniać wkłady i filtry. Przy wymianie wkładu zaleca się stosować ADROTOOL. W systemie do oczyszczania wody znajdują się wszystkie niezbędne materiały eksploatacyjne, które ujęto w cenie. System do oczyszczania wody Adrona można zamontować na stole laboratoryjnym lub na ścianie. 1 Montaż na ścianie pozwala zaoszczędzić cennego miejsca w laboratorium. DOZOWNIK OBJĘTOŚCIOWY Systemy do oczyszczania wody Adrona 2 wyposażono w dozowniki objętościowe, które pozwalają użytkownikowi na ustawienie dokładnej objętości wody dla każdego cyklu dozowania. Dozowaną objętość można ustawić albo z klawiatury albo w trybie uczenia. W trybie uczenia użytkownik korzysta z przycisku dozowanie wł./wył., aby uruchomić pierwszy tryb dozowania. Następnie system będzie samodzielnie dozował taką samą ilość wody po każdym wciśnięciu przycisku. JAKOŚĆ I OCENA WODY Wbudowana pętla recyrkulacyjna zapewnia stabilną jakość wody i umożliwia wyeliminowania całkowitego węgla organicznego (TOC). System w sposób ciągły monitoruje działania modułów dejonizacji i doczyszczania. Algorytm monitorowania pozwala na obniżenie kosztów eksploatacji, gdyż wymiana modułu niezbędna jest dopiero wtedy, gdy zbliża się koniec okresu ich eksploatacji. Stabilną jakość wody gwarantuje podwójny układ wkładów wymiany jonów. 2 (System Adrona wyposażono w 2 kłady wymiany jonów (dejonizacja i doczyszczanie), co gwarantuje doskonałą jakość wody nawet wtedy, gdy jeden z wkładów oczekuje w danym momencie na wymianę). Użytkownik może sprawdzić czujniki jakości wody na miejscu (opcja dostępna w modelach B30, Integrity+, Connnect i Onsite+). Możliwe jest również sprawdzenie obwodów pomiaru przewodności pod kątem prawidłowego działania. Opcjonalnie dostępny jest klucz uwierzytelniający dla OQ. Pomaga to klientowi regularnie sprawdzać obwody pomiaru jakości wody. Wizyta serwisanta nie będzie wówczas potrzebna. Do przeprowadzenia kompletnego testu czujnika przewodności można wykorzystać przenośny konduktometr z kuwetą przepływową. MONITOROWANIE CAŁKOWITEGO WĘGLA ORGANICZNEGO (TOC) Zanieczyszczenia organiczne mogą nie mieć wpływ na przewodność wody, zatem do monitorowania całkowitego węgla organicznego nie można stosować czujników przewodności. Dlatego też do pomiaru poziomu TOC potrzebny jest specjalny moduł monitorujący TOC. Kilka modeli systemów do oczyszczania wody Adrona posiadają funkcję monitorowania TOC. Wartość TOC wyświetla się na ekranie. EKRAN Przedstawia odczyt jakości wody oraz informacje o statusie systemu z uwzględnieniem bieżącej rezystywności oraz pozostałej żywotności filtra wstępnego. MONOCHROMATYCZNY WYŚWIETLACZ LCD O WYSOKIEJ ROZDZIELCZOŚCI KOLOROWY EKRAN LCD 16-bitowy kolorowy wyświetlacz gwarantuje wyraźny odczyt jakości wody, przedstawia status komponentów systemu oraz działanie modułu doczyszczającego. Status komponentów systemu wyświetla się na ekranie z wykorzystaniem intuicyjnego wzorca kolorystycznego (Zielony/Żółty/Czerwony). Wykres blokowy przedstawia status komponentów oraz parametry jakości wody. Widok może różnić się w zależności od modelu i jego konfiguracji. MODUŁ ELEKTRODEJONIZACJI Laboratoriom o wysokim zużyciu wody Adrona oferuje systemy Q-Front (EDI) oraz RADIX. Pozwalają one na znaczne obniżenie kosztów eksploatacji systemu oczyszczania wody ze względu na to, że wymiana modułu EDI nie jest już konieczna. BEZPECZEŃSTWO Wszystkie systemy oczyszczania wody Adrona wyposażono we wszelkie niezbędne funkcje bezpieczeństwa. Poddawane są badaniom realizowanym przez niezależne i akredytowane firmy pod kątem zgodności z dyrektywami WE odnoszącymi się do bezpieczeństwa i kompatybilności elektromagnetycznej. GWARANCJA I WSPARCIE POSPRZEDAŻNE Adrona udziela 2-letniej gwarancji oraz oferuje stałe wsparcie techniczne. Sprzedawcy na całym świecie bardzo pozytywnie oceniają wsparcie Adrona. CERTYFIKACJA Proces projektowania, produkcji, sprzedaży i serwisu w Adrona posiada certyfikat ISO 9001:2015 gwarantujący najwyższą jakość pod każdym względem. 1 O ile nie określono inaczej 2 W zależności od modelu i konfiguracji

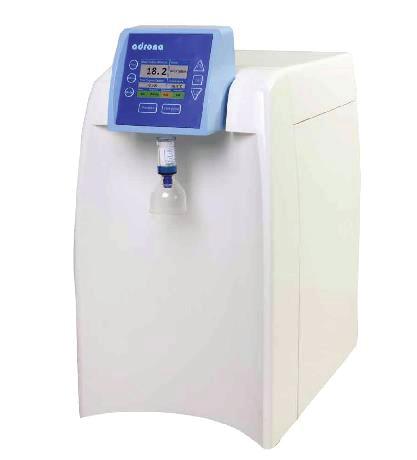

5 B30 i INTEGRITY+ Wysokiej klasy systemy oczyszczania wody z serii B30 i Integrity+ produkują ultra czystą i czystą wodę na potrzeby laboratoriów. Model B30 musi być skonfigurowany z zewnętrznym zbiornikiem o pojemności 30 L lub 60 L. System serii Integrity+ korzysta ze zbiornika o pojemności 5 L, który gwarantuje jego kompaktową formę. OPIS Typ wody B30 Trace B30 HPLC B30 Bio B30 Bio UF woda ultra czysta (klasa 1) woda czysta (klasa 2) woda ultra czysta (klasa 1) woda czysta (klasa 2) woda ultra czysta (klasa 1) woda czysta (klasa 2) Zastosowanie spektrometria absorpcji atomowej optyczna spektrometria emisyjna inne ślady nieorganiczne analiza chromatografia spektrometria masowa mikrobiologia biologia molekularna biologia molekularna wysokiej wrażliwości hodowla komórkowa pozostałe metody wrażliwe na rybonukleazy i endotoksyny zastosowania biologiczne Wyświetlacz kolorowy wyświetlacz LCD jakości wody Monitor TOC - Port walidacji pomiarów Dozowanie objętościowe Przyłącze do punktu przepływu* Ultrafiltr liniowy Zbiornik magazynujący wymagany, ale nie znajduje się w zestawie Instalacja na stole laboratoryjnym lub na ścianie OPIS Typ wody Zastosowanie Wyświetlacz Integrity+ Trace Integrity+ HPLC Integrity+ Bio Integrity+ Bio UF woda ultra czysta (klasa 1) spektrometria absorpcji atomowej optyczna spektrometria emisyjna inne ślady nieorganiczne analiza woda ultra czysta (klasa 1) chromatografia spektrometria masowa mikrobiologia biologia molekularna kolorowy wyświetlacz LCD woda ultra czysta (klasa 1) zastosowanie w biologii wysokiej wrażliwości przewodności Monitor TOC - Port walidacji pomiarów Dozowanie objętościowe Przyłącze do punktu przepływu* Ultrafiltr liniowy Zbiornik magazynujący zintegrowany zbiornik 5L Instalacja na stole laboratoryjnym lub na ścianie * Wymagana konfiguracja gotowa do pracy z dozownikiem 5

6 ZAMÓWIENIE Model B30 Trace B30 HPLC B30 Bio B30 Bio UF Integrity+ Trace Integrity+ HPLC Integrity+ Bio Integrity+ Bio UF Klucz do walidacji czujnika jakości wody Nr części CB-2301 CB-2303 CB-2305 CB-2315 CB-2101 CB-2103 CB-2105 CB Dokumentacja IQ/OQ MATERIAŁY EKSPLOATACYJNE SPECYFIKACJA * B30 ** Integrity+ Nr części. Opis Kryteria wymiany Uwagi dejonizacji Gdy wyświetli się na ekranie lub przewodność wody wynosi stale > 0,5 μs/cm na etapie napełniania zbiornika doczyszczania Polishing+ Gdy wyświetli się na ekranie lub przewodność wody wynosi stale > 0,1 μs/cm na etapie recyrkulacji Ustawienie filtra wstępnego Żywotność filtra spadła do zera lub filtr jest zatkany Konfiguracja systemu B30/Integrity+ Trace HPLC Bio Bio UF Rezystywność wody klasy 1 przy 25 C 18,2 MΩ x cm 18,2 MΩ x cm 18,2 MΩ x cm Przewodność wody klasy 1 przy 25 C 0,055 μs/cm 0,055 μs/cm 0,055 μs/cm Przewodność wody klasy 2 przy 25 C 0,1 μs/cm 0,1 μs/cm 0,1 μs/cm Poziom całkowitego węgla organicznego (TOC) <10 ppb <2 ppb <2 ppb Rybonukleazy - - <0,01 ng/ml Deoksyrybonukleazy - - <4 pg/μl Bakterie <0,01 CFU /ml <0,01 CFU /ml <0,01 CFU /ml Endotoksyny <0,15 EU /ml <0,15 EU /ml <0,001 EU /ml Cząsteczki >0,22 μm <1/mL <1/mL <1/mL Żywotność modułu dejonizacji* 1 m3 1 m3 1 m3 Wymiary (szer. x dł. x wys.), cm 32x56x62 32x56x62 32x56x62 Waga, kg Interfejs danych RS 232 RS 232 RS 232 Ciśnienie wody zasilającej 0,4 6 barów* 2 6 barów** 0,4 6 barów* 2 6 barów** Żarówka do fotoutleniania UV Średnio 2 lata Tylko dla Bio i HPLC Mikrofiltr punktowy Co 6-12 miesięcy Tylko dla Trace i HPLC Ultrafiltr punktowy Co 3-6 miesięcy Tylko dla Bio Ultrafiltr liniowy Co 6-12 miesięcy Tylko dla Bio UF Żarówka do sterylizacji UV W razie potrzeby (średnio co 2 lata) Tylko dla Bio 0,4 6 barów* 2 6 barów** 6 Sitko ciśnieniowy Przełącz napędzająca membrana RO zwrotny Ogranicznik przepływu dejonizacji klasy 2 Dozownik czystej wody Zbiornik 30L Ogranicznik przepływu recyrkulacji klasy 1 dozujący doczyszczania Przepływomierz B30 filtr dozujący 0,22 µm

7 Sitko membrana RO napędzająca Przełącznik Wejś dozu cie jący 1 - Konfiguracja Bio 2 - Konfiguracja Bio UF klasy 2 sterylizacji doczyszczania dejonizacji (tylko zwrotny. konfiguracja Ogranicznik Bio) Przepływo mierz dozujący Wbudowa ny ultrafiltr zwrotny Kurek dozowania Zbiornik 30L czystej wody (klasa 2) Odpł yw recyrkulacji Ogr przepły anic wu znik Monitor TOC klasy 1 0,22 µm filtr dozujący doczyszczania(hplci Bio UF) doczysz Ultrafiltr dozujący Fotoutlenianie czania B30 HPCL / BIO HPLC/BIO Pom pa membrana RO Sitko recyrkulacji Ogr przepły anic wu znik klasy 3 dozujący klasy 1 Ogranicznik przepływu Ogr przep anic ływu znik doczyszczania Zbiornik 5L dozujący 0,22 µm INTEGRITY+ TRACE membrana RO Sitko 1 - Konfiguracja Bio 2 - Konfiguracja Bio UF klasy 3 Ogr przepły anic wu znik Monitor TOC klasy 1 Ogranicznik przepływu doczys zczani a zrotny Zbiornik zintegrowany Ultrafilt r recyrkulacji dozujący nik Przepływomie Mier rz Ultrafiltr liniowy 0,22 µm filtr dozujący (konfiguracja HPLC i Bio UF) Ultrafiltr dozujący fotoutleniania INTEGRITY+ HPLC/BIO 7

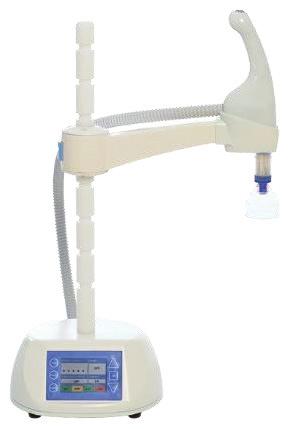

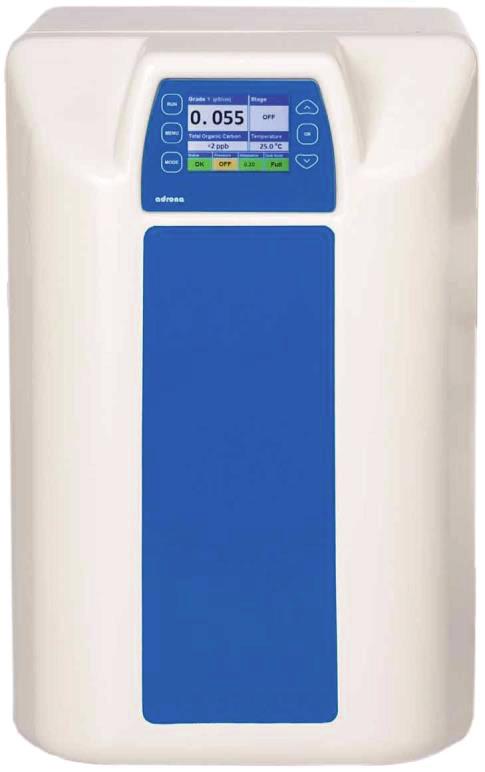

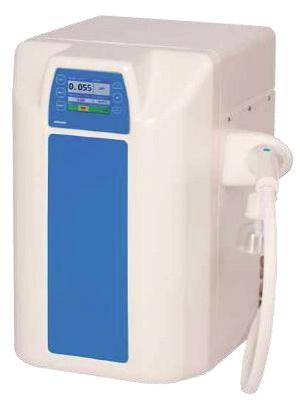

8 Q-FRONT Najnowszy system oczyszczania gwarantujący wodę czystą i ultra czystą oferujący szeroki wachlarz funkcji, wygodę użytkowania i wysoką wydajność. Jest to kwintesencja wiedzy specjalistycznej i doświadczenia inżynierów Adrona uzyskanego w toku dziesięcioleci. Do wyboru są 4 konfiguracje pozwalające dopasować produkt do potrzeb konkretnego laboratorium. - Nowy filtr o znacznie większych możliwościach wychwytywania. - Wydłużona żywotność RO i dejonizera - Stabilna jakość wody wyjściowej - Wygodny, elastyczny dozownik - Dostępny wkład do dezynfekcji - Konfiguracja z EDI lub konwencjonalną dejonizacją OPIS Q-Front EDI typ wody Q-Front typ wody Zastosowanie Wyświetlacz *Wymagana konfiguracja gotowa do pracy z dozownikiem Q-Front (EDI) Trace Q-Front (EDI) HPLC Q-Front (EDI) Bio Q-Front (EDI) Bio UF woda ultra czysta (klasa 1) woda czysta (klasa 2) woda ultra czysta (klasa 1) woda RO (klasa 3) spektrometria absorpcji atomowej optyczna spektrometria emisyjna inne ślady nieorganiczne analiza woda ultra czysta (klasa 1) woda czysta (klasa 2) woda ultra czysta (klasa 1) woda RO (klasa 3) chromatografia spektrometria masowa mikrobiologia biologia molekularna kolorowy wyświetlacz LCD woda ultra czysta (klasa 1) woda czysta (klasa 2) woda ultra czysta (klasa 1) woda RO (klasa 3) biologia molekularna wysokiej wrażliwości hodowla komórkowa pozostałe metody wrażliwe na rybonukleazy i endotoksyny zastosowania biologiczne jakości wody Monitor TOC - Port walidacji pomiarów Dozowanie objętościowe Dozownik przymocowany elastyczny dozownik Przyłącze do punktu przepływu* Ultrafiltr liniowy

9 SPECYFIKACJA Konfiguracja systemu Q-Front (EDI) Trace HPLC Bio Bio UF Rezystywność wody klasy 1 przy 25 C 18.2 MΩ x cm 18,2 MΩ x cm 18,2 MΩ x cm Przewodność wody klasy 1 przy 25 C 0,055 μs/cm 0,055 μs/cm 0,055 μs/cm Przewodność wody klasy 2 przy 25 C 0,1 μs/cm 0,1 μs/cm 0,1 μs/cm Poziom całkowitego węgla organicznego (TOC) <10 ppb <2 ppb <2 ppb Rybonukleazy - - <0,01 ng/ml Deoksyrybonukleazy - - <4 pg/μl Bakterie <0,01 CFU /ml <0,01 CFU /ml <0,01 CFU /ml Endotoksyny <0,15 EU /ml <0,15 EU /ml <0,001 EU /ml Cząsteczki >0,22 μm <1/mL <1/mL <1/mL Żywotność modułu dejonizacji* 1 m3 * 1 m3 * 1 m3 * Ciśnienie wody zasilającej 0,4-6 barów 0,4-6 barów 0,4-6 barów Interfejs danych RS 232 RS 232 RS 232 Wymiary (szer. x dł. x wys.), cm 35x39x54 35x39x54 35x39x54 Waga, kg * Żywotność modułu elektrodeionizacji Q-Front EDI nie jest ograniczona, ponieważ moduł ten regeneruje się samoczynnie SCHEMAT BLOKOWY Sitko Przełącznik ciśnieniowy napędzająca 1 - Konfiguracja HPLC i Bio 2 - Konfiguracja Bio 3 - Konfiguracja EDI 4 - Konfiguracja Bio membrana RO Ogr przepły zwrotny Reduktor przepłukujący klasy 2 3 sterylizacji 2 elektrodejonizacji 3 Zbi Zbiornik fotoutleniania 1 Monitor TOC klasy 1 doczyszczania Ultrafiltr liniowy Elastyczny dozownik 0,22 µm filtr dozujący (konfiguracja HPLC i BIO) Ultrafiltr dozujący 2 Q-Front (EDI) 9

10 Q-FRONT EDI PURE System wody czystej do ogólnych zastosowań laboratoryjnych oraz metod analizy nieorganicznej Możliwość wyboru spośród 2 głównych konfiguracji: z EDI lub dejonizacją konwencjonalną SPECYFIKACJA OPIS Rezystywność wody klasy 2 przy 25 C Przewodność wody klasy 2 przy 25 C Cząsteczki >0,22 μm TOC Przepływ znamionowy, czysta woda (do zbiornika), w zależności od modelu * Żywotność modułu elektrodeionizacji Q-Front EDI nie jest ograniczona, ponieważ moduł ten regeneruje się samoczynnie Q-Front EDI Pure 10,0 5,0 MΩ x cm 0,1 0,2 μs/cm <1/mL <10 ppb 5 / 10 / 15 L/h Żywotność modułu dejonizacji* - Interfejs danych RS 232 Wymiary (szer. x dł. x wys.), cm 35x39x54 Waga, kg 26 Q-Front EDI Pure Typ wody Klasa 2 Wyświetlacz jakości wody kolorowy wyświetlacz LCD Monitor TOC - Port walidacji pomiarów - Dozowanie objętościowe - Dozownik - Przyłącze do punktu przepływu - Ultrafiltr liniowy - Zbiornik magazynujący wymagany, ale nie znajduje się w zestawie 10

11 SCHEMAT BLOKOWY Sitko Przełącznik Pom pomp membrana RO RO klasy 2 Ogr przepływu płukający redukt sterylizacji 1 elektrodejonizacji Zbiornik 1 - Dla systemów wyposażonych w moduł sterylizacji UV (nr części 10102) Q-Front (EDI) PURE MATERIAŁY EKSPLOATACYJNE Nr części Opis Kryteria wymiany Uwagi dejonizacji Gdy wyświetli się na ekranie lub przewodność wody wynosi stale > 0,1 μs/cm na etapie napełniania zbiornika doczyszczania Polishing+ Gdy wyświetli się na ekranie lub przewodność wody wynosi stale > 0,1 μs/cm na etapie recyrkulacji Ustawienie filtra wstępnego Żywotność filtra spadła do zera lub filtr jest zatkany Żarówka do fotoutleniania UV Średnio 2 lata Tylko dla Bio i HPLC Mikrofiltr punktowy Co 6-12 miesięcy Tylko dla Trace i HPLC Ultrafiltr punktowy Co 3-6 miesięcy Tylko dla Bio Ultrafiltr liniowy Co 6-12 miesięcy Tylko dla Bio UF Żarówka do sterylizacji UV W razie potrzeby (średnio co 2 lata) Tylko dla Bio ZAMÓWIENIE Model Q-Front 5EDI Trace Q-Front 10EDI Trace Q-Front 5 EDI HPLC Q-Front 10 EDI HPLC Q-Front 5 EDI Bio Q-Front 10 EDI Bio Q-Front 5 EDI Bio UF Q-Front 10 EDI Bio UF Nr części. QF-4101 QF-4201 QF-4103 QF-4203 QF-4105 QF-4205 QF-4115 QF-4215 Model Q-Front 5 Trace Q-Front 10 Trace Q-Front 5 HPLC Q-Front 10 HPLC Q-Front 5 Bio Q-Front 10 Bio Q-Front 5 Bio UF Q-Front 10 Bio UF Nr części. QF-3101 QF-3201 QF-3103 QF-3203 QF-3105 QF-3205 QF-3115 QF-3215 Model Nr części. Q-Front 5 EDI Pure QF-4100 Q-Front 10 EDI Pure QF-4200 Q-Front 15 EDI Pure QF-4300 Zestaw do walidacji czujnika jakości wody Dokumentacja IQ/OQ

12 E30 SCHEMAT BLOKOWY System oczyszczania wody E30 produkuje ultra czystą i czystą wodę na potrzeby laboratoryjne. Zaprojektowano go pod kątem maksymalnej wygody i użyteczności. System ten charakteryzuje się doskonałym stosunkiem ceny do parametrów. ZAMÓWIENIE Model E30 Trace E30 HPLC E30 Bio E30 Bio UF Nr części CE CE CE CE OPIS Typ wody Zastosowanie Wyświetlacz E30 Trace E30 HPLC E30 Bio E30 Bio UF woda ultra czysta (klasa 1) woda czysta (klasa 2) spektrometria absorpcji atomowej optyczna spektrometria emisyjna inne ślady nieorganiczne analiza woda ultra czysta (klasa 1) woda czysta (klasa 2). chromatografia spektrometria masowa mikrobiologia biologia molekularna kolorowy wyświetlacz LCD woda ultra czysta (klasa 1) woda czysta (klasa 2) zastosowanie w biologii wysokiej wrażliwości przewodności Monitor TOC - Port walidacji pomiarów Dozowanie objętościowe Ultrafiltr liniowy Zbiornik magazynujący Instalacja wymagany, ale nie znajduje się w zestawie możliwość montażu na stole laboratoryjnym SPECYFIKACJA 12 E30 Trace E30 HPLC E30 Bio E30 Bio UF Rezystywność wody klasy 1 przy 25 C 18.2 MΩ x cm 18,2 MΩ x cm 18,2 MΩ x cm Przewodność wody klasy 1 przy 25 C 0,055 μs/cm 0,055 μs/cm 0,055 μs/cm Przewodność wody klasy 2 przy 25 C 0,1 μs/cm 0,1 μs/cm 0,1 μs/cm Poziom całkowitego węgla organicznego (TOC) <10 ppb <2 ppb <2 ppb Rybonukleazy N/d N/d <0,01 ng/ml Deoksyrybonukleazy N/d N/d <4 pg/μl Bakterie <0,01 CFU /ml <0,01 CFU /ml <0,01 CFU /ml Endotoksyny <0,15 EU/mL <0,15 EU/mL <0,001 EU/mL Cząsteczki >0,22 μm <1 na ml <1 na ml <1 na ml Przepływ znamionowy, czysta woda (do zbiornika) 10 L/h 10 L/h 10 L/h Żywotność modułu dejonizacji (moduł standardowy) 1 m3 1 m3 1 m3 Odzyskiwanie >30 % >30 % >30 % Wymiary (szer. x dł. x wys.), cm 40x35x55 40x35x55 40x35x55 Waga, kg Ciśnienie wody zasilającej 0,4-6 barów 0,4-6 barów 0,4-6 barów Przewodność wody zasilającej < 1500 μs/cm < 1500 μs/cm < 1500 μs/cm

13 MATERIAŁY EKSPLOATACYJNE Nr części. Opis Kryteria wymiany Uwagi Wymienny filtr, E30 Żywotność filtra spadła do zera lub filtr jest zatkany Wymienny moduł dejonizacji Wyświetla się komunikat Error 1 lub przewodność wody wynosi > 0,5 μs/cm doczyszczania Polishing+ Co 1-2 lata, w zależności od sposobu działania Wymiana żarówki do sterylizacji UV W razie potrzeby (średnio co 2 lata) Tylko systemy Bio Wymiana żarówki do fotoutleniania UV Średnio 2 lata Wymiana mikrofiltra dozownika 0,22 μm Co 6-12 miesięcy Tylko systemy HPLC ii Bio Systemy Trace i HPLC Ultrafiltr liniowy Co 6-12 miesięcy Tylko dla Bio UF Ultrafiltr wymienny Co 3-6 miesięcy Tylko systemy Bio SCHEMATY BLOKOWE klasy 2 Sitko Przełącznik membrana RO Ogr anic przepły znik wu zwrotny dejonizacji Dozownik czystej wody Zbiornik 30L Pom pa Ogr przepły recyrkulacji klasy 1 dozujący doczyszczania czania Przepływomierz 0,22 µm filtr dozujący E30 TRACE Sitko Przełącznik membrana RO dejonizacji dejonizacji zwrotny. Ogranicznik przepływu klasy 2 sterylizacji Tylko konfiguracja Bio zwrotny Ogranicznik przepływu Monitor TOC klasy 1 recyrkulacji Przepły dozujący womierz Mier nik Ultrafiltr liniowy Konfiguracja Bio 2 - Konfiguracja Bio UF Dozownik czystej wody Zbiornik 30L doczyszczania fotoutleniania 0,22 µm filtr dozujący Konfiguracja HPLC i BIo UF Ultrafiltr dozownika 1 E30 HPLC/BIO 13

14 CRYSTAl EX System Adrona Crystal EX wytwarza ultra czystą i czystą wodę. Ten wielofunkcyjny system oczyszczania wody jest bardzo ceniony za przystępną cenę. ZAMÓWIENIE Model Crystal EX Trace Crystal EX HPLC Crystal EX Bio Nr części EX-1001 EX-1101 EX-1201 OPIS DLA SERII EX Typ wody Zastosowanie Wyświetlacz Trace HPLC Bio woda ultra czysta (klasa 1) woda czysta (klasa 2) spektrometria absorpcji atomowej optyczna spektrometria emisyjna analiza innych śladów nieorganicznych woda ultra czysta (klasa 1) woda czysta (klasa 2) chromatografia spektrometria masowa mikrobiologia biologia molekularna Monochromatyczny wyświetlacz LCD woda ultra czysta (klasa 1) woda czysta (klasa 2) zastosowanie w biologii wysokiej wrażliwości przewodności Monitor TOC Port walidacji pomiarów Dozowanie objętościowe Przyłącze do punktu przepływu Zbiornik magazynujący Instalacja wymagany, ale nie znajduje się w zestawie możliwość montażu na stole laboratoryjnym 14

15 SPECYFIKACJA Crystal EX Trace Crystal EX HPLC Crystal EX Bio Rezystywność wody klasy 1 przy 25 C 18.2 MΩ x cm 18,2 MΩ x cm 18,2 MΩ x cm Przewodność wody klasy 1 przy 25 C 0,055 μs/cm 0,055 μs/cm 0,055 μs/cm Rezystywność wody klasy 2 przy 25 C >10 MΩ x cm >10 MΩ x cm >10 MΩ x cm Przewodność wody klasy 2 przy 25 C <0,1 μs/cm <0,1 μs/cm <0,1 μs/cm Poziom całkowitego węgla organicznego (TOC) <10 ppb <2 ppb <2 ppb Rybonukleazy N/d N/d <0,01 ng/ml Deoksyrybonukleazy N/d N/d <4 pg/μl Bakterie <0,01 CFU /ml <0,01 CFU /ml <0,01 CFU /ml Endotoksyny <0,15 EU/mL <0,15 EU/mL <0,001 EU/mL Cząsteczki >0,22 μm <1 na ml <1 na ml <1 na ml Przepływ znamionowy, czysta woda (do zbiornika) 10 L/h 10 L/h 10 L/h Żywotność modułu dejonizacji (moduł standardowy) 1 m3 1 m3 1 m3 Żywotność modułu dejonizacji (moduł o dużej 3 m3 3 m3 3 m3 pojemności) Odzyskiwanie >30 % >30 % >30 % Wymiary (szer. x dł. x wys.), cm 40x35x55 40x35x55 40x35x55 Waga, kg Ciśnienie wody zasilającej 0,4-4 bary 0,4-4 bary 0,4-4 bary Przewodność wody zasilającej < 1500 μs/cm < 1500 μs/cm < 1500 μs/cm MATERIAŁY EKSPLOATACYJNE Nr części Opis Kryteria wymiany Uwagi Wymienny filtr, Crystal EX Żywotność filtra spadła do zera lub filtr jest zatkany Wymienny moduł dejonizacji Wyświetla się komunikat Dl Err lub przewodność wody wynosi > 0,5 μs/cm doczyszczania Polishing+ Co 1-2 lata, w zależności od sposobu działania Wymiana żarówki do sterylizacji UV W razie potrzeby (średnio co 2 lata) Tylko systemy Bio Wymiana żarówki do fotoutleniania UV Średnio 2 lata Wymiana mikrofiltra dozownika 0,22 μm Co 6-12 miesięcy Tylko systemy HPLC i Bio Systemy Trace i HPLC Ultrafiltr wymienny Co 3-6 miesięcy Tylko systemy Bio 15

16 SCHEMATY BLOKOWE Sitko Przełącznik odwrotnej osmozy (moduł RO) dejonizacji jakości czystej wody Ogranicznik manipulacji przepływu recyrkulacji doczyszczania recyrkulacji Ogr anic przepły znik wu zwrotny jakości wody ultra czystej 0,22 µm filtr dozujący Sitko Przełącznik napędzająca odwrotnej osmozy (moduł RO) Ogr anic przepły znik wu dejonizacji zwrotny Dozownik czystej wody jakości czystej wody Zbiornik Ogranic znik przepły manipul wu acji recyrkulacji doczyszczania czania CRYSTAL EX TRACE jakości wody ultra czystej dozujący wodę ultra czystą recyrkulacji dozujący wodę ultra czystą 0,22 µm filtr dozujący Dozownik czystej wody Zbiornik fotoutleniania CRYSTAL EX HPLC Sitko Przełącznik napędzająca odwrotnej osmozy (moduł RO) Ogr przepływ dejonizacji jakości czystej wody sterylizacji UV (254 nm) Ogranic znik przepły manipul wu acji recyrkulacji doczyszczania jakości wody ultra czystej recyrkulacji dozujący wodę ultra czystą Ultrafiltr dozujący Dozownik czystej wody Zbiornik fotoutleniania CRYSTAL EX BIO 16

17 CRYSTAL EX PURE CRYSTAL EX DOUBLE FLOW CRYSTAL EX RO Systemy Crystal EX RO i Pure produkują wodę czystą (klasa 2) Woda czysta i RO spełnia wymagania dla różnych zastosowań, w tym: wielu nieorganicznych metod analizy (np. płomieniowa AAS); metod chemii mokrej; elektrochemii; mycia naczyń laboratoryjnych, itd. System oczyszczania wody Crystal Double Flow zaprojektowano dla laboratoriów zużywających duże ilości wody (30L/dzień i więcej). System obejmuje moduł dejonizacji o dużej pojemności (8L), który gwarantuje obniżenie kosztów eksploatacji systemu. OPIS Crystal EX RO Crystal EX Pure Crystal EX Double Flow Typ wody Woda RO woda czysta (klasa 2) woda czysta (klasa 2) Zastosowanie Wyświetlacz metody chemii mokrej mycie naczyń laboratoryjnych sterylizatory parowe podawanie środków doczyszczających spektrofotometria płomieniowa metody analizy nieorganicznej elektrochemia przygotowanie roztworu buforowego Monochromatyczny wyświetlacz LCD spektrofotometria płomieniowa metody analizy nieorganicznej elektrochemia przygotowanie roztworu buforowego przewodności Monitor TOC Port walidacji pomiarów Dozowanie objętościowe Przyłącze do punktu przepływu Zbiornik magazynujący Instalacja L możliwość montażu na stole laboratoryjnym ZAMÓWIENIE Model Crystal EX RO Crystal EX Pure Crystal EX Double Flow Nr części EX-1245 EX-1005 EX HC 17

18 SPECYFIKACJA Crystal EX RO Crystal EX Pure Crystal EX Double Flow Rezystywność wody oczyszczonej przy 25 C >10 MΩ x cm >10 MΩ x cm Przewodność wody oczyszczonej przy 25 C Wskaźnik odrzucenia TDS <0,1 μs/cm <0,1 μs/cm 97% Cząsteczki >0,22 μm <1 na ml <1 na ml <1 na ml Przepływ znamionowy, czysta woda (do zbiornika) 10 L/h 10 L/h 20 L/h Żywotność modułu dejonizacji (moduł standardowy) N/d 1 m3 N/d Żywotność modułu dejonizacji (moduł o dużej N/d N/d 3 m3 pojemności) Odzyskiwanie >30 % >30 % >30 % Wymiary (szer. x dł. x wys.), cm 40x35x55 40x35x55 40x50x55 Waga, kg Ciśnienie wody zasilającej 0,4-4 bary 0,4-4 bary 0,4-4 bary Przewodność wody zasilającej < 1500 μs/cm < 1500 μs/cm < 1500 μs/cm MATERIAŁY EKSPLOATACYJNE Nr części Opis Kryteria wymiany Uwagi Wymienny filtr Żywotność filtra spadła do zera lub filtr jest zatkany Wymienny filtr, E30 Żywotność filtra spadła do zera lub filtr jest zatkany Wymienny moduł dejonizacji Wymienny moduł dejonizacji o dużej pojemności Wyświetla się komunikat Dl Err lub przewodność wody wynosi > 0,5 μs/cm Wyświetla się komunikat Dl Err lub przewodność wody wynosi > 0,5 μs/cm Wymiana żarówki do sterylizacji UV W razie potrzeby (średnio co 2 lata) Tylko systemy RO i Pure Tylko system EX Double Flow Tylko systemy Pure Tylko system EX Double Flow Tylko systemy z opcją

19 SCHEMATY BLOKOWE Sitko Przełącznik napędz ająca odwrotnej osmozy RO jakości czystej wody zwrotny Ogranicznik przepływu Dozownik czystej wody Zbiornik (opcja) CRYSTAL EX RO Sitko Przełącznik Pomp a napęd zająca odwrotnej osmozy RO dejonizacji jakości czystej wody Ogranicznik przepływu zwrotny Dozownik czystej wody Zbiornik (opcja) CRYSTAL EX PURE Sitko pomp napędz a Przełącznik ająca odwrotnej osmozy RO zrotny odwrotnej osmozy RO zrotny dejonizacji DI o dużej pojemności jakości czystej wody Ogr anic przepły znik wu Dozownik czystej wody Zbiornik (opcja) CRYSTAL EX DOUBLE FLOW 19

20 CRYSTAL CLINIC System oczyszczania wody Crystal Clinik zaprojektowano pod kątem dostarczania oczyszczonej wody dla bezproblemowego i niezawodnego działania automatycznych analizatorów biochemicznych. System Crystal Clinic składa się z dwóch modułów odwróconej osmozy oraz wkładu dejonizującego (DI) o wysokiej pojemności. Duża objętość wkładu DI w znacznym stopniu ogranicza koszty eksploatacji. System Crystal Clinic składa się z dwóch czujników jakości wody. Pierwszy czujnik kontroluje jakość wody w zbiorniku. Drugi czujnik kontroluje jakość wody dostarczanej do analizatora biochemicznego. OPIS Typ wody woda czysta (klasa 2) Zastosowanie Wyświetlacz przewodności oczyszczona woda do automatycznych analizatorów biochemicznych Monitor TOC - Port walidacji pomiarów - Dozowanie objętościowe - Przyłącze do punktu przepływu - Zbiornik pod ciśnieniem Instalacja Monochromatyczny wyświetlacz LCD wymagany, ale nie znajduje się w zestawie możliwość montażu na stole laboratoryjnym SPECYFIKACJA Rezystywność wody klasy 2 przy 25 C Przewodność wody klasy 2 przy 25 C Cząsteczki >0,22 μm Przepływ znamionowy, czysta woda (do zbiornika) Przepływ z dozownika do analizatora Ciśnienie dozowania (regulowane) Żywotność modułu dejonizacji (moduł o dużej pojemności) Crystal Clinic >10 MΩ x cm <0,1 μs/cm <1 na ml 20 L/h 4 L/min kpa 3 m3 Odzyskiwanie >30 % Wymiary (szer. x dł. x wys.), cm 40x50x55 Waga, kg 26 ZAMÓWIENIE Model Crystal Clinic Nr części CL-2910 Zbiornik pod ciśnieniem* Ciśnienie wody zasilającej Przewodność wody zasilającej * Wymagany ale nie znajduje się w zestawie 100 L 0,4-4 bary < 1500 μs/cm 20

21 MATERIAŁY EKSPLOATACYJNE Nr części Opis Kryteria wymiany Uwagi Wymienny filtr Żywotność filtra spadła do zera lub filtr jest zatkany Wymienny moduł dejonizacji o dużej pojemności Wyświetla się komunikat Dl Err lub przewodność wody wynosi > 0,1 μs/cm Wymiana żarówki do sterylizacji UV W razie potrzeby (średnio co 2 lata) Tylko systemy z opcją Wymiana mikrofiltra dozownika 0,22 μm Co 6-12 miesięcy SCHEMAT BLOKOWY jakości czystej wody Przełącznik przepływu jakości czystej wody do analizatora Sitko Regulat fotoel napędz odwróconej osmozy RO zwrotny odwróconej osmozy RO zwrotny Ogr przepływ Regulator Duża dejonizacji o wysokiej docz wydajności Pod Zbiornik Zbi pod ciśnieniem sterylizacji UV dozujący czystą wodę 0,22 μm mikrofiltr dozujący CRYSTAL CLINIC 21

22 Q-FRONT EDI CLINIC System oczyszczania wody Q-Front EDI Clinic zaprojektowano pod kątem dostarczania dejonizowanej wody zgodnie ze specyfikacją automatycznych analizatorów biochemicznych. Jest to już druga generacja naszego systemu dedykowana takim zastosowaniom. Znaczące ulepszenie tego modelu to wbudowany moduł elektrodejonizacji, dzięki któremu wymiana wkładów dejonizacyjnych nie jest już potrzebna. Można go stosować w analizatorach biochemicznych o większej pojemności, gdzie zastosowanie poprzedniej wersji Crystal Clinic było ograniczone. ZAMÓWIENIE SPECYFIKACJA Model Nr części Specyfikacja wody oczyszczonej Q-Front 10 EDI Clinic QF-4208 Rezystywność wody klasy 2 przy 25 C >10 MΩ x cm Q-Front 15 EDI Clinic QF-4308 Przewodność wody klasy 2 przy 25 C <0,1 μs/cm MATERIAŁY EKSPLOATACYJNE OPIS Nr części Wymienny filtr Opis Wymienny moduł dejonizacji o dużej pojemności Zastosowanie Wymiary (szer. x dł. x wys.), cm Waga, kg 30 Wyświetlacz Dla analizatorów biochemicznych (klasa 2) 35x39x54 16-bitowy kolorowy wyświetlacz Wymienna żarówka do sterylizacji UV (dla systemów wyposażonych w 10102) Zbiornik magazynujący Zbiornik wymagany, ale nie znajduje się w zestawie AKCESORIA Model Nr części Zbiornik na wodę pod ciśnieniem 100L, dla CL Zbiornik na wodę Pro, 30L z czujnikiem wielopunktowym zgodny z QF-4208; QF Zbiornik na wodę Pro, 30L z czujnikiem wielopunktowym zgodny z QF-4208; QF Zbiornik Comfort z podstawą, kranem i przełącznikiem poziomu, 100L zgodny z QF-4208; QF Zbiornik Comfort z podstawą, przełącznikiem poziomu, 200L zgodny z QF-4208; QF Zbiornik Comfort z podstawą, przełącznikiem poziomu, 300L zgodny z QF-4208; QF dystrybucji wody dla QF-4208; QF Uniwersalny dozownik zdalny z 3-m przewodem ze stałą podpórką, bez sterownika, odpowiedni do każdego układu wody pod ciśnieniem

23 CRYSTAL STERIFEED Sterifeed to system oczyszczania wody zaprojektowany do produkcji wody zasilającej dla autoklawów i myjek laboratoryjnych. Sterifeed produkuje wodę o przewodności 5-11 μs/cm, tzn. w zakresie przewodności zalecanym przez sprzedawców autoklawów. Zalecany zakres przewodności dla wody zasilającej do autoklawów, który gwarantuje ich bezproblemową pracę, wynosi między 3 a 15 μs/cm. OPIS Typ wody woda RO (klasa 3) Zastosowanie Wyświetlacz przewodności Oczyszczona woda do autoklawów Monochromatyczny wyświetlacz LCD Monitor TOC - Port walidacji pomiarów - Dozowanie objętościowe - Przyłącze do punktu przepływu - Zbiornik pod ciśnieniem Instalacja wymagany, ale nie znajduje się w zestawie montaż do ściany Ciśnieniowy zbiornik na wodę zapewnia jej stały dopływ do autoklawu. Wiele autoklawów wymaga zasilania oczyszczoną wodą pod ciśnieniem. Niektóre autoklawy posiadają pompy zalewowe do poboru oczyszczonej wody, ale jeżeli dopływ wody nie jest pod ciśnieniem, szczelina powietrzna może zablokować przepływ. W takiej sytuacji autoklaw nie ruchomi się do momentu usunięcia powietrza z układu. Zbiornik wody pod ciśnieniem wchodzący w skład systemu Sterifeed eliminuje możliwość powstania szczeliny powietrznej i gwarantuje bezproblemową pracę autoklawu. SPECYFIKACJA Sterifeed Wskaźnik odrzucenia TDS 97% Cząsteczki >0,22 μm Przepływ znamionowy, czysta woda (do zbiornika) Żywotność modułu dejonizacji <1 na ml 10 L/h N/d Odzyskiwanie >30 % Wymiary (szer. x dł. x wys.), cm 55x21x50 Waga, kg 12 Zbiornik pod ciśnieniem Ciśnienie wody zasilającej Przewodność wody zasilającej 60 L 0,4-4 bary <1500 μs/cm ZAMÓWIENIE Model Crystal Sterifeed Nr części CS-1002 MATERIAŁY EKSPLOATACYJNE Nr części Opis Kryteria wymiany Uwagi Wymienny filtr, Sterifeed Żywotność filtra spadła do zera lub filtr jest zatkany SCHEMAT BLOKOWY Przełącznik odwróconej osmozy RO jakości czystej wody czujni sedymentacyjny 20 μm sedymentacyjny 1 μm Ogranicznik przepływu Do zaworu Do Pod Zbiornik pod Zbiorni ciśnieniem Zbi polifosforanowy z węglem aktywnym CRYSTAL STERIFEED 23

24 SERIA ONSITE+ i CONNECT Onsite+ i Connect to zaawansowane systemy doczyszczania wody. Wodę zasilającą należy poddać wstępnemu oczyszczeinu w drodze odwróconej osmozy lub destylacji. Systemy te zalecane są dla laboratoriów o średnim dziennym zużyciu wody w granicach 5-10 litrów. Seria Onsite+ obejmuje wbudowany zbiornik, który napełnia się wstępnie oczyszczoną wodą. Wstępne oczyszczanie przeprowadza się w oparciu o destylację lub odwróconą osmozę. Dla wygody użytkownika system Onsite+ wyposażono w dodatkowy 5L gąsior. Gąsior posiada kurek odcinający i uchwyt ułatwiający transport wody z ciągłej destylarki wody do jednostki Onsite+. Systemy z serii Connect należy podłączyć do jednostki wstępnego oczyszczania wody lub układu dystrybucji wody destylowanej w laboratorium. Układ wstępnego oczyszczania wody powinien utrzymywać jej ciśnienie na poziomie przynajmniej 1 bara. ZAMÓWIENIE Model Onsite+ Trace Onsite+ HPLC Onsite+ Bio Onsite+ Bio UF Connect Trace Connect HPLC Connect Bio Connect Bio UF OPIS SERII ONSITE+ Nr części CB-1901 CB-1903 CB-1905 CB-1915 CB-1701 CB-1703 CB-1705 CB-1715 Zestaw do walidacji czujnika jakości wody Trace HPLC Bio Bio UF Typ wody woda ultra czysta (klasa 1) woda ultra czysta (klasa 1) woda ultra czysta (klasa 1) Zastosowanie spektrometria absorpcji atomowej optyczna spektrometria emisyjna analiza innych śladów nieorganicznych chromatografia spektrometria masowa mikrobiologia biologia molekularna zastosowanie w biologii wysokiej wrażliwości 24 Wyświetlacz kolorowy wyświetlacz LCD przewodności Monitor TOC - Port walidacji pomiarów Dozowanie objętościowe Przyłącze do punktu przepływu* Ultrafiltr liniowy Zbiornik magazynujący zintegrowany zbiornik 5L Instalacja na stole laboratoryjnym lub na ścianie *Wymagana konfiguracja gotowa do pracy z dozownikiem

25 OPIS SERII CONNECT Trace HPLC Bio Bio UF Typ wody woda ultra czysta (klasa 1) woda ultra czysta (klasa 1) woda ultra czysta (klasa 1) Zastosowanie Wyświetlacz spektrometria absorpcji atomowej optyczna spektrometria emisyjna analiza innych śladów nieorganicznych chromatografia spektrometria masowa mikrobiologia biologia molekularna kolorowy wyświetlacz LCD zastosowanie w biologii wysokiej wrażliwości przewodności Monitor TOC opcja Port walidacji pomiarów Dozowanie objętościowe Przyłącze do punktu przepływu* Ultrafiltr liniowy Zbiornik magazynujący Instalacja * Wymagana konfiguracja gotowa do pracy z dozownikiem SPECYFIKACJA Nie dołączono do zestawu na stole laboratoryjnym lub na ścianie Konfiguracja systemu Onsite+/Connect Trace HPLC Bio Bio UF Rezystywność wody ultra czystej przy 25 C 18,2 MΩ x cm 18,2 MΩ x cm 18,2 MΩ x cm Przewodność wody ultra czystej przy 25 C 0,055 μs/cm 0,055 μs/cm 0,055 μs/cm Poziom całkowitego węgla organicznego (TOC) <10 ppb <2 ppb <2 ppb Rybonukleazy - - <0,01 ng/ml Deoksyrybonukleazy - - <4 pg/μl Bakterie <0,01 CFU /ml <0,01 CFU /ml <0,01 CFU /ml Endotoksyny <0,15 EU/mL <0,15 EU/mL <0,001 EU/mL Cząsteczki >0,22 μm <1/mL <1/mL <1/mL Żywotność modułu doczyszczania* 1 m3 1 m3 1 m3 Wymiary (szer. x dł. x wys.), cm 30x44x64 30x44x64 30x44x64 Waga, kg Przewodność wody zasilającej < 100 μs/cm < 100 μs/cm < 100 μs/cm * Żywotność modułu doczyszczania zależy od jakości wody zasilającej. MATERIAŁY EKSPLOATACYJNE Nr części Opis Kryteria wymiany Uwagi doczyszczania Polishing+ Gdy wyświetli się na ekranie lub przewodność wody wynosi stale > 0,1 μs/cm na etapie recyrkulacji Żarówka do fotoutleniania UV Średnio 2 lata Tylko dla Bio i HPLC Mikrofiltr punktowy Co 6-12 miesięcy Tylko dla Trace i HPLC Ultrafiltr punktowy Co 3-6 miesięcy Tylko dla Bio Ultrafiltr liniowy Co 6-12 miesięcy Tylko dla Bio UF 25

26 SCHEMAT BLOKOWY Ogr przepły recyrkulacji dozujący Przepływomi erz przewodności 0,22 µm filtr dozujący Zintegrowany zbiornik doczyszczania ONSITE+ TRACE Ogranicznik przepływu Monitor TOC klasy 1 recyrkulacji Przepływomi erz dozujący Wbudowany ultrafiltr 2 Zintegrowany zbiornik fotoutleniania Elektro zawór doczyszczania 1 - Konfiguracja Bio 2 - Konfiguracja Bio 0,22 µm filtr dozujący (konfiguracja HPLC i Bio UF) Ultrafiltr dozujący 1 ONSITE+ HPLC/BIO zwrotny Ogranicznik przepływu recyrkulacji dozujący Przepływomi erz ochronny przewodności 0,22 µm filtr dozujący Reduktor zwrotny doczyszczania wody CONNECT TRACE zwrotny Ogranicznik recyrkulacji Przepływomi przepływu erz Ultrafiltr liniowy 2 dozujący Monitor TOC 26 Reduktor wody ochronny elektromag netyczny doczyszczania fotoutleniania 1 - Konfiguracja Bio 2 - Konfiguracja Bio 0,22 µm filtr dozujący (konfiguracja z HPLC i Bio UF) Ultrafiltr dozujący 1 CONNECT HPLC/BIO

27 RADIX Systemy Radix przeznaczone są do centralnej dystrybucji wody laboratoryjnej W zależności od konfiguracji produkują wodę RO lub klasy 2. System można podłączyć do zbiornika z czujnikiem poziomu. OPIS 60 RO 100 RO 30 EDI 60 EDI 90 EDI 31 EDI 61 EDI 91 EDI Informacje dotyczące zamawiania RA-1001 RA-1003 RA-2101 RA-2103 RA-2105 RA-2102 RA-2104 RA-2106 Wydajność, L/h Wskaźnik odrzucenia TDS 99% 99% Przewodność wody wyjściowej przy 25 C, μs/cm Woda zasilająca ze zwiększoną zawartością CO2 Wyświetlacz Wymiary (szer. x dł. x wys.), cm - - 0,2 0,2 0,2 0,5 0,5 0, sterownik z kolorowym ekranem 33x65x72 Waga, kg SCHEMAT BLOKOWY zwrotny bezpośredni Wyjście zwrotny Zestaw filtrów ch Radipack Przełącznik Ogr Reduktor RO 1 (klasa 3) Zawory płukające klasy 2 zwrotny zwrotny Membrana RO Membrana RO Membrana RO Odpł elektrodejonizacji 1 sterylizacji UV (254 nm) NC Tylko konfiguracja EDI 1

28 AKCESORIA Dla większej wygody użytkowania systemów do oczyszczania wody Adrona można zastosować akcesoria spełniając konkretne potrzeby. DOZOWNIK WODY FLOW POINT 3 ZBIORNIKI Systemy oczyszczania wody Adrona mogą być wyposażone w zbiorniki o różnej pojemności. W zależności od zużycia oczyszczonej wody użytkownik może wybrać zbiornik o pojemności od 10 do 300 litrów. Wszystkie zbiorniki wyposażono w przełącznik poziomu. ZBIORNIK NA WODĘ PRO 28 Zaprojektowany pod kątem znacznego ograniczenia możliwości skażenia mikrobiologicznego Cechy: Pojemność 30 lub 60 litrów Nieprzezroczyste ścianki dla ochrony przed światłem Stożkowe dno do kompletnego opróżniania Ergonomiczna konstrukcja Kurek odcinający System recyrkulacji do utrzymywania jakości wody automatycznej sanityzacji UV (lampa UV) (opcja) Wielopozycyjny przełącznik poziomu, który umożliwia precyzyjne sterowanie pozostałą wodą Szybka pompa dozująca czystą wodę (opcja) Wymiary (szer. x dł. x wys.) 39x44x60 cm Waga: 6,5 kg Dozownik wody sprawia, że korzystanie z systemów Adrona staje się jeszcze wygodniejsze. Jeden system do oczyszczania wody można wyposażyć w 2 dozowniki. Regulacja we wszystkich kierunkach. Ręczne i/lub objętościowe dozowanie w trybie uczenia Kolorowy wyświetlacz LCD Pełne zdalne sterowanie dla systemu oczyszczania wody Kompatybilność z systemami Q-Front, B30, Onsite+, Integrity+ i Connect ZAMÓWIENIE Model Nr części. Zbiornik na wodę Pro z wielopozycyjnym przełącznikiem poziomu, 30 L Zbiornik na wodę Pro z wielopozycyjnym przełącznikiem poziomu, 60 L Zbiornik na wodę Comfort z przełącznikiem poziomu, z podstawą, 60 L Zbiornik na wodę Tiny z przełącznikiem poziomu, z zaworem dozującym, 10L Zbiornik Comfort z pompą dozującą, z podstawą, 100L Zbiornik Comfort z pompą dozującą, z podstawą, 200L Zbiornik Comfort z pompą dozującą, z podstawą, 300L Automatyczny moduł sanityzacyjny do zbiornika Dozownik wody 10326

29 ZBIORNIK NA WODĘ KOMFORT 60 l AKCESORIA DO SYSTEMU OCZYSZCZANIA WODY Nr części Model Specyfikacja 2CA100 Konduktometr WTW cond Ogniwo przewodności ultra czystej wody Paski do testów twardości wody 0,00-20,00 MΩ x cm 0, μs/cm HI98308 Tester przewodności PWT 0,00-99,9 μs/cm HI98304 Tester przewodności DIST4 0,00-20 ms/cm ADRONA zastrzega sobie prawo do zmiany lub aktualizacji specyfikacji zawartej w niniejszej broszurze bez uprzedniego zawiadomienia. 29
