1 Załącznik nr 1b do SIWZ SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INSTALACJE SANITARNE CPV roboty instalacyjne wodno-kanalizacyjne i sanitarne Malbork luty

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych są wymagania dotyczące wykonania i odbioru Robót Naprawczych Hydraulicznych w ramach robót objętych umową ramową będącą przedmiotem przetargu Zakres stosowania STWiORB Specyfikacje Techniczne stanowią część Specyfikacji Istotnych Warunków Zamówienia i należy je stosować w zlecaniu Robót opisanych w podpunkcie Zakres robót objętych STWiORB Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania modernizacji i odbioru wewnętrznych instalacji sanitarnych: - wodno-kanalizacyjnej - centralnego ogrzewania - gazu. Ustalenia zawarte w niniejszej specyfikacji obejmują czynności umożliwiające i mające na celu wykonanie napraw wewnętrznych instalacji sanitarnych Ogólne wymagania dotyczące robót Wykonawca Robót jest odpowiedzialny za jakość stosowanych materiałów i wykonywanych Robót oraz za ich zgodność z Dokumentacją Projektową, STWiORB oraz poleceniami Kierownika Robót Warunki organizacyjne Przed przystąpieniem do robót wykonawcy oraz nadzór techniczny winny się dokładnie zaznajomić z całością dokumentacji technicznej. Wszelkie ewentualne niejasności w sprawach technicznych należy wyjaśnić z autorami poszczególnych opracowań przed przystąpieniem do robót. 2. MATERIAŁY Do wykonania instalacji sanitarnych będą potrzebne: 1. INSTALACJA WODY ZIMNEJ I CIEPŁEJ WODY UŻYTKOWEJ rury i kształtki z tworzywa sztucznego fusiotherm PP-R PN10 do instalacji wewnętrznej wody zimnej 20x1,9, 25x2,3 oraz PP-R PN20 do wody ciepłej 16x2,7 wraz z izolacją termiczną zawory kulowe Dn 15, PN=0,6 MPa zawory kulowe Dn 20, PN=0,6 MPa tuleje ochronne elementy montażowe 2

3 2. INSTALACJA KANALIZACYJNA rury i kształtki kanalizacyjne z PVC (typu wewnętrznego) Ø50, Ø75 rury i kształtki kanalizacyjne żeliwne lub ze stali nierdzewnej Ø50. baterie wodne z wylewką na wodę zimną i ciepłą, stołowe, ze stali nierdzewnej pokryte powłoką ochronną baterie umywalkowe/zlewowe ze stali nierdzewnej, jednouchwytowe z mieszaczem wewnętrznym elementy montażowe 3. INSTALACJA GAZU - rury przewodowe (DN15)SL-21,3x2,3 L240 - rury przewodowe (DN20)SL-26,9x2,6 L240 - kolana hamburskie, trójniki, łuki gładkie DN15, DN20 - kurki kulowe do gazu PN10 DN15 i DN20, gwintowane - rury ochronne stalowe DN65 - elementy montażowe 4. INSTALACJA CENTRALNEGO OGRZEWANIA grzejniki płytowe Planora, bez zintegrowanych zaworów, z konsolami montażowymi i uchwytami zawory termostatyczne proste ½ z głowicami zawory powrotne proste ½ przewody stalowe DN15 elementy montażowe 2.1. Odbiór materiałów na budowie Tam, gdzie na rysunkach (w dokumentacji projektowej), w Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych (STWiORB) oraz przedmiarach robót, zostało wskazane pochodzenie (marka, znak towarowy, producent, dostawca) materiałów Zamawiający dopuszcza oferowanie materiałów równoważnych pod warunkiem, że zagwarantują one realizację robót w zgodzie z wydanym pozwoleniem na budowę, zapewnią uzyskanie parametrów technicznych nie gorszych od założonych w wyżej wymienionych dokumentach oraz Wykonawca dokona niezbędnych obliczeń sprawdzających (przez osobę posiadającą właściwe uprawnienia) dla parametrów technicznych materiałów i urządzeń dobranych przez siebie. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania Robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Roboty można wykonywać przy użyciu sprzętu zaakceptowanego przez osoby pełniące samodzielne funkcje techniczne w budownictwie i sprawujące nadzór nad realizacją inwestycji. Wykonawca powinien posiadać młoty pneumatyczne, zgrzewarki doczołowe, gwintownice, sprzęt do ręcznego wykonania robót. Sprzęt do wykonania instalacji: - agregaty spawalnicze gazowe, - do cięcia rur piły elektryczne, - wiertarka, - gwintownica do rur, - rusztowanie przesuwane lekkie. - samochód dostawczy, - zestawy do prób ciśnieniowych, - niezbędny zestaw narzędzi do montażu instalacji 3

4 4. TRANSPORT Materiały niezbędne do wykonania robót mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem. Wykonawca zapewni przewóz rur w pozycji poziomej wzdłuż środka transportu, Wykonawca zabezpieczy wyroby przewożone w pozycji poziomej przed przesuwaniem i przetaczaniem pod wpływem sił bezwładności występujących w czasie ruchu pojazdów. Przy wielowarstwowym układaniu rur górna warstwa nie może przewyższać ścian środka transportu o więcej niż 1/3 średnicy zewnętrznej wyrobu Pierwszą warstwę rur kielichowych należy układać na podkładach drewnianych, zaś poszczególne warstwy w miejscach stykania się wyrobów należy przekładać materiałem wyściółkowym (o grubości warstwy od 2 do 4 cm po ugnieceniu). Materiały do połączeń elementów, armaturę, małogabarytowe elementy preizolowane, płynne składniki, pianki, materiały pomocnicze, przechowywać w pomieszczeniach zamkniętych, kontenerach itp. Grzejniki należy składować w pomieszczeniach zamkniętych. Składniki pianki poliuretanowej przechowywać w pomieszczeniach ogrzewanych. 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonywania Robót. Wykonawca przedstawi do akceptacji osobom pełniącym samodzielne funkcje techniczne w budownictwie i sprawującym nadzór nad realizacją inwestycji, harmonogram robót uwzględniający wszystkie warunki, w jakich roboty będą wykonywane Wymagania ogólne Instalację wodno-kanalizacyjną należy wykonać zgodnie z Dokumentacją Projektową i przepisami techniczno budowlanymi. Przewody poziome należy prowadzić za spadkiem tak, aby w najniższych miejscach załamań przewodów zapewnić możliwość odwadniania instalacji oraz możliwość odpowietrzania przewodów przez punkty czerpalne. Przewody instalacji wodociągowej należy prowadzić po ścianach wewnętrznych Przewody poziome prowadzone przy ścianach, na lub pod stropami powinny spoczywać na podporach stałych (w uchwytach) i ruchomych ( w uchwytach, na wspornikach, zawieszeniach) usytuowanych w odstępach nie mniejszych nie wynika to z wymagań dla materiału, z którego wykonane są rury. Przewody poboru wody zimnej i ciepłej powinny być dodatkowo mocowane przy punktach poboru wody Przewody wodociągowe mogą być prowadzone w obudowanych węzłach sanitarnych, przy czym należy zapewnić dostęp do wszystkich zaworów odcinających odgałęzienia. Przewody układane w zakrywanych bruzdach ściennych i w szlachcie podłogowej powinny być układane zgodnie z projektem technicznym. Trasy przewodów powinny być zinwentaryzowane i naniesione w dokumentacji technicznej powykonawczej. Przewody w bruzdach powinny być prowadzone w otulinie (izolacji cieplnej), rurze płaszczowej lub co najmniej z izolacją powietrzną w taki sposób, aby przy wydłużeniach cieplnych powierzchnia przewodu była zabezpieczona przed tarciem o ścianki bruzdy i materiał ją zakrywający oraz w połączeniach i na odgałęzieniach nie powstawały dodatkowe naprężenia lub siły rozrywające połączenia Zakrycie bruzdy powinno nastąpić po dokonaniu częściowego odbioru instalacji wodociągowej Przewody instalacji wodociągowej należy izolować, gdy działanie dowolnego źródła ciepła mogłoby spowodować podwyższenie temperatury ścianki rurociągu powyżej +30 o C Przewody prowadzone obok siebie powinny być ułożone równolegle 4

5 Przewody pionowe należy prowadzić tak, aby odchylenie od pionu nie przekroczyło 1 cm na kondygnację Przewody należy prowadzić w sposób umożliwiający zabezpieczenie ich przed dewastacją Przewody poziome instalacji wody zimnej należy prowadzić poniżej przewodów instalacji wody ciepłej, instalacji ogrzewania i przewodów gazowych Konstrukcja i rozmieszczenie podpór powinny umożliwić łatwy i szybki montaż przewodu, a konstrukcja i rozmieszczenie podpór przesuwnych powinny zapewnić swobodne, poosiowe przesuwanie przewodu Przewody należy mocować do elementów konstrukcji budynku za pomocą uchwytów lub wsporników. Konstrukcja uchwytów lub wsporników powinna zapewnić łatwy i trwały montaż instalacji, odizolować od przegród budowlanych ograniczenie rozprzestrzeniania się drgań i hałasów w przewodach i przegrodach budowlanych. Rozwiązanie i rozmieszczenie podpór stałych i podpór przesuwnych (wsporników i wieszaków) powinno być zgodne z projektem technicznym. Przy przejściu rury przewodu przez przegrodę budowlaną (np. przewodu poziomego przez ścianę, a przewodu pionowego przez strop), należy stosować przepust w tulei ochronnej Tuleja ochronna powinna być w sposób trwały osadzona w przegrodzie budowlanej Tuleja ochronna powinna być dłuższa niż grubość przegrody pionowej o około 2 cm z każdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyżej posadzki i około 1 cm poniżej tynku na stropie. Przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona materiałem trwale plastycznym nie działającym korozyjnie na rurę, umożliwiającym jej wzdłużne przemieszczanie się i utrudniającym powstawanie w niej naprężeń ścinających W tulei ochronnej nie powinno znajdować się żadne połączenie rury przewodu Odpływ z każdego przyboru sanitarnego powinien być zaopatrzony w zamknięcie wodne syfon, dobrany do danego urządzenia Średnica podejścia nie może być mniejsza od wylotu z przyboru długość podejścia mierzona po trasie przewodu nie powinna przekraczać 3,0 m dla średnic Dn 40 i 50 mm oraz 5,0 m dla średnicy Dn75 mm Podejścia do misek ustępowych nie powinny być dłuższe niż 1,0 m. Różnica wysokości pomiędzy syfonem a punktem podłączenia do pionu nie powinno być większa niż 1,0 m dla średnic Dn40,5075 mm, a dla Dn110 mm nie powinna przekraczać 3,0 m. Do jednego podejścia można podłączyć kilka przyborów Długość podejścia zbiorowego mierzona po trasie podejścia nie powinna przekraczać 6,0 m dla średnicy Dn50 mm oraz 10,0 m dla Dn 110mm. Miska ustępowa powinna mieć oddzielne podejście. Zalecane jest, by podejście miski ustępowej było włączone do osobnego trójnika umieszczonego najniżej spośród wszystkich podejść na danej kondygnacji, szczególnie kiedy miska jest oddalona od pionu Podejścia do misek ustępowych o średnicy Dn110 mm niewentylowane nie mogą być oddalone od pionu więcej niż L=1,0 m, zaś różnica wysokości nie może przekraczać H-=3,0 m. Minimalna średnica pionu wynosi Dn75 mm, a dla pionu do którego podłączona jest miska ustępowa Dn 110 mm. Średnica pionu na całej wysokości musi być jednakowa Piony należy prowadzić w bruzdach ścian wewnętrznych lub w tzw. szybach instalacyjnych. W sytuacji, kiedy pion musi być prowadzony w ścianie zewnętrznej, należy zwrócić uwagę, aby nie znajdował się w strefie przemarzania muru Odległość pionu kanalizacyjnego od innych przewodów (woda zimna i ciepła, co) nie powinna być mniejsza niż 10 cm Przy przejściu przez strop pion umieszcza się w tulei ochronnej, której średnica wewnętrzna powinna być większa o co najmniej 50 mm od średnicy zewnętrznej przewodu. Przestrzeń między przewodem a tuleją należy wypełnić szczeliwem umożliwiającym swobodne przesuwanie się przewodu 5

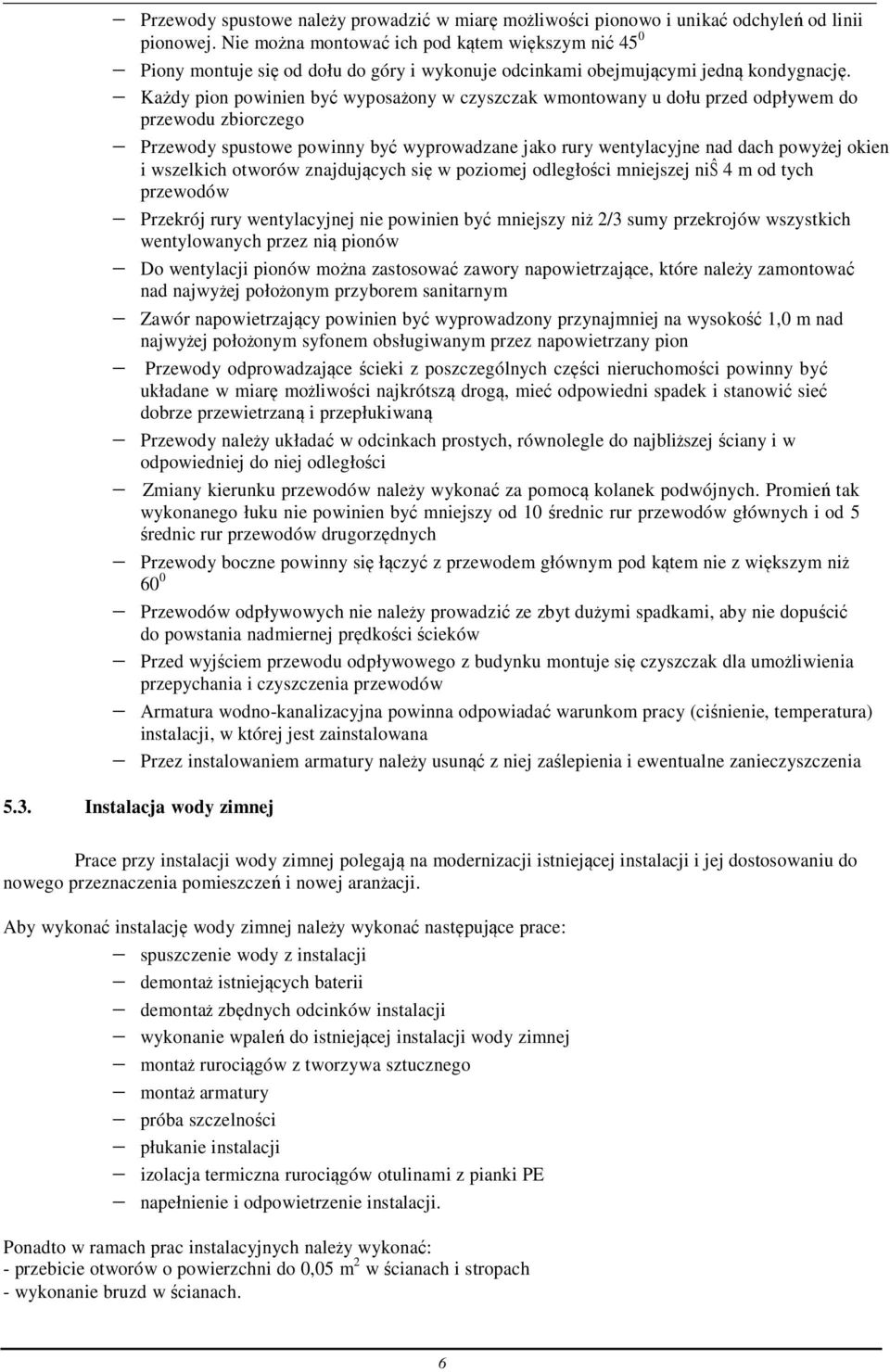

6 Przewody spustowe należy prowadzić w miarę możliwości pionowo i unikać odchyleń od linii pionowej. Nie można montować ich pod kątem większym nić 45 0 Piony montuje się od dołu do góry i wykonuje odcinkami obejmującymi jedną kondygnację. Każdy pion powinien być wyposażony w czyszczak wmontowany u dołu przed odpływem do przewodu zbiorczego Przewody spustowe powinny być wyprowadzane jako rury wentylacyjne nad dach powyżej okien i wszelkich otworów znajdujących się w poziomej odległości mniejszej niŝ 4 m od tych przewodów Przekrój rury wentylacyjnej nie powinien być mniejszy niż 2/3 sumy przekrojów wszystkich wentylowanych przez nią pionów Do wentylacji pionów można zastosować zawory napowietrzające, które należy zamontować nad najwyżej położonym przyborem sanitarnym Zawór napowietrzający powinien być wyprowadzony przynajmniej na wysokość 1,0 m nad najwyżej położonym syfonem obsługiwanym przez napowietrzany pion Przewody odprowadzające ścieki z poszczególnych części nieruchomości powinny być układane w miarę możliwości najkrótszą drogą, mieć odpowiedni spadek i stanowić sieć dobrze przewietrzaną i przepłukiwaną Przewody należy układać w odcinkach prostych, równolegle do najbliższej ściany i w odpowiedniej do niej odległości Zmiany kierunku przewodów należy wykonać za pomocą kolanek podwójnych. Promień tak wykonanego łuku nie powinien być mniejszy od 10 średnic rur przewodów głównych i od 5 średnic rur przewodów drugorzędnych Przewody boczne powinny się łączyć z przewodem głównym pod kątem nie z większym niż 60 0 Przewodów odpływowych nie należy prowadzić ze zbyt dużymi spadkami, aby nie dopuścić do powstania nadmiernej prędkości ścieków Przed wyjściem przewodu odpływowego z budynku montuje się czyszczak dla umożliwienia przepychania i czyszczenia przewodów Armatura wodno-kanalizacyjna powinna odpowiadać warunkom pracy (ciśnienie, temperatura) instalacji, w której jest zainstalowana Przez instalowaniem armatury należy usunąć z niej zaślepienia i ewentualne zanieczyszczenia 5.3. Instalacja wody zimnej Prace przy instalacji wody zimnej polegają na modernizacji istniejącej instalacji i jej dostosowaniu do nowego przeznaczenia pomieszczeń i nowej aranżacji. Aby wykonać instalację wody zimnej należy wykonać następujące prace: spuszczenie wody z instalacji demontaż istniejących baterii demontaż zbędnych odcinków instalacji wykonanie wpaleń do istniejącej instalacji wody zimnej montaż rurociągów z tworzywa sztucznego montaż armatury próba szczelności płukanie instalacji izolacja termiczna rurociągów otulinami z pianki PE napełnienie i odpowietrzenie instalacji. Ponadto w ramach prac instalacyjnych należy wykonać: - przebicie otworów o powierzchni do 0,05 m 2 w ścianach i stropach - wykonanie bruzd w ścianach. 6

7 Instalacja wody zimnej będzie zasilać pomieszczenia w wodę do celów pitnych. Instalacja wody zimnej doprowadzić należy do baterii umywalkowych i zlewozmywakowych, natryskowych, spłuczek ustępowych i pisuarów. Instalację wodociągową należy wykonać z rur ciśnieniowych z tworzywa sztucznego o średnicach Dn 20, 25. Przewody należy prowadzić w ścianach ze spadkiem 0,3% w stronę pionów. Przejścia rurociągów przez ścianki działowe należy wykonać w tulejach ochronnych. Na instalacji wody pitnej pod urządzeniami poborowymi należy zamontować zawory kulowymi, w miejscach wskazanych w Dokumentacji Projektowej Instalacja cieplej wody Użytkowej Prace przy instalacji wody ciepłej polegają na modernizacji istniejącej instalacji i jej dostosowaniu do nowego przeznaczenia pomieszczeń i nowej aranżacji. Prace niezbędne do wykonania instalacji ciepłej wody Użytkowej (c.w.u) spuszczenie wody z instalacji demontaż istniejących baterii demontaż zbędnych odcinków instalacji wykonanie wpaleń do istniejącej instalacji wody ciepłej montaż rurociągów z tworzywa sztucznego montaż armatury próba szczelności płukanie instalacji izolacja termiczna rurociągów otulinami z pianki PE napełnienie i odpowietrzenie instalacji. Ponadto w ramach prac instalacyjnych należy wykonać: - przebicie otworów o powierzchni do 0,05 m 2 w ścianach i stropach - wykonanie bruzd w ścianach. Woda ciepła przygotowywana jest w istniejącej wymiennikowni. Instalację wodociągową do c.w.u należy wykonać z rur ciśnieniowych do 60 o z tworzywa sztucznego. Poziomy wodociągowe należy prowadzić w przestrzeni stropowej sufitu podwieszonego ze spadkiem 0,3% w stronę pionów. Przewody prowadzone w poziomach pod sufitem podwieszanym należy mocować na typowych uchwytach. W miejscach załamań należy stosować podwójne uchwyty. Piony do hydrantów należy ukryć w bruzdach lub obudować. Przejścia rurociągów przez ściany działowej wykonać w tulejach ochronnych. Przewody ze stali ocynkowanej należy izolować otuliną z pianki PE Kanalizacja Prace przy instalacji kanalizacyjnej polegają na modernizacji istniejącej instalacji i jej dostosowaniu do nowego przeznaczenia pomieszczeń i nowej aranżacji. Prace niezbędne do wykonania kanalizacji: demontaż istniejących przyborów demontaż zbędnych odcinków instalacji montaż rurociągów wraz z armaturą montaż przyborów i podłączenie umywalki ceramiczne montaż przyborów i podłączenie zlewozmywaki i zlewy próba szczelności izolacja termiczna rurociągów otulinami z pianki PE 7

8 Ponadto w ramach prac instalacyjnych należy wykonać: - przebicie otworów o powierzchni do 0,05 m 2 w ścianach i stropach - wykonanie bruzd w ścianach i podłodze Przejścia rur przez ścianki działowe i stropy należy wykonać w tulejach ochronnych. Odprowadzenie ścieków z przyborów należy wykonać do istniejących pionów kanalizacyjnych Instalacja centralnego ogrzewania Prace przy instalacji centralnego ogrzewania polegają na modernizacji istniejącej instalacji i jej dostosowaniu do nowego przeznaczenia pomieszczeń i nowej aranżacji. Prace niezbędne do wykonania instalacji: spuszczenie wody z instalacji demontaż grzejników demontaż zbędnych odcinków instalacji zamontowanie wsporników pod grzejniki montaż grzejników i zaworów próba szczelności płukanie instalacji napełnienie i odpowietrzenie instalacji. Grzejniki należy montować poziomo, równolegle do powierzchni ścian. Odstęp grzejnika od ściany 5 cm, od podłogi 10 cm. Grzejniki należy zawiesić na wspornikach przymocowanych do ściany uchwytami wg katalogu grzejników Instalacja gazowa Prace niezbędne do wykonania instalacji: demontaż istniejących instalacji montaż nowej instalacji i zaworów, podłączenie urządzeń próba szczelności zabezpieczenie antykorozyjne Ponadto w ramach prac instalacyjnych należy wykonać: - przebicie otworów o powierzchni do 0,05 m 2 w ścianach i stropach 5.8. Próby szczelności Instalację wody zimnej i c.w.u należy poddać próbie szczelności pod ciśnieniem 0,9 MPa Próbę szczelności przeprowadzić osobno dla instalacji c.o. Próbę szczelności na zimno należy przeprowadzić w temperaturze powyżej 0 o C. W czasie próby muszą być otwarte wszystkie zawory, a zład musi być odpowietrzony. Próbę szczelności na gorąco przeprowadzić na parametry robocze instalacji. Ciśnienie próbne dla instalacji wewnętrznej wynosi 0,6 MPa. Próbę szczelności instalacji i rozruch na gorąco wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom II Instalacje sanitarne i przemysłowe Główną próbę szczelności instalacji gazowej przeprowadza się na instalacji nie posiadającej zabezpieczenia antykorozyjnego, po jej oczyszczeniu, zaślepieniu końcówek, otwarcia kurków i odłączeniu odbiorników gazu. Ciśnienie czynnika próbnego w czasie przeprowadzenia głównej próby szczelności powinno wynosić 0,1 MPa. 8

9 Przed rozpoczęciem prób konieczne jest wykonanie następujących czynności kontrolnych : - sprawdzenie prawidłowości prowadzenia przewodów gazowych i rur spalinowych - kontroli usytuowania poszczególnych elementów instalacji, - stwierdzenie zgodności wykonania z zatwierdzonym projektem, - sprawdzenie jakości Użytych materiałów i prawidłowości wykonania robót montażowych, - jakości wykonania połączeń skręcanych lub spawanych. Główna próba szczelności polega na napełnianiu przewodów pod ciśnieniem 0,1 MPa. Do napełniania przewodów można użyć sprężonego powietrza albo azotu lub dwutlenku węgla czerpanych z butli za pośrednictwem reduktora ciśnienia. Przy próbie głównej pomiar spadku ciśnienia manometrem należy rozpocząć po upływie minut od chwili napełnienia przewodów powietrzem. Czas ten jest niezbędny do wyrównania temperatury powietrza z temperaturą otoczenia. Jeżeli w ciągu 30 minut nie zaobserwuje się spadku ciśnienia na manometrze, instalację można uznać za szczelną. Jeżeli wynik próby jest ujemny, wykonawca powinien odnaleźć miejsce nieszczelne, Używając do tego celu specjalnych testerów szczelności. Nieszczelne elementy instalacji należy wymienić względnie rozmontować, a przewody i złącza wykonać na nowo. Jeżeli kilkakrotnie wykonana próba da wynik ujemny, instalacje należy zdyskwalifikować i Żądać wykonania nowej. Instalacja powinna być napełniona gazem w ciągu 6 miesięcy od daty wykonania próby szczelności. Po tym terminie próbę należy przeprowadzić na nowo Oznaczenie Przewody, armatura i urządzenia należy oznaczyć zgodnie z przyjętymi zasadami oznaczania. Oznaczenia należy wykonać na przewodach, armaturze i urządzeniach zlokalizowanych. 6. KONTROLA JAKOŚCI ROBÓT Kontroli jakości powinny podlegać materiały Użyte do wykonania instalacji. Przed dokonaniem odbioru instalacji należy sprawdzić jej zgodność z projektem oraz PN. Kontrola jakości wykonanych robót powinna obejmować: sprawdzenie szczelności wykonania wszystkich połączeń sprawdzenie prawidłowości wykonania pionów sprawdzenie spadków ciśnienia wody w instalacjach za pomocą manometrów różnicowych sprawdzenie temperatury wody zza pomocą termometrów zapewniających dokładność odczytów ±0,5K badanie zabezpieczeń antykorozyjnych powierzchni zewnętrznych instalacji sprawdzenie poprawności oznakowania instalacji badanie odbiorcze zabezpieczenia instalacji c.w.u przed przekroczeniem granicznych wartości ciśnienia i temperatury badania odbiorcze zabezpieczenia przed możliwością pogorszenia jakości wody wodociągowej w instalacji oraz zmianami skracającymi trwałość instalacji badania natężenia hałasu wywoływanego przez pracę instalacji wodno-kanalizacyjnej 7. OBMIAR ROBÓT Jednostką obmiarową dla robót związanych z wykonaniem instalacji wody zimnej jest komplet (kpl) wykonanych robót Jednostką obmiarową dla robót związanych z wykonaniem instalacji c.w.u. jest komplet (kpl) wykonanych robót Jednostką obmiarową dla robót związanych z wykonaniem kanalizacji jest komplet (kpl) wykonanych prac Jednostką obmiarową dla wykonania instalacji centralnego ogrzewania jest 1 komplet (kpl.) całkowicie wykonanej i odebranej instalacji. 9

10 Jednostką obmiarową dla wykonania instalacji gazowej jest 1 komplet (kpl.) całkowicie wykonanej i odebranej instalacji. Wykonawca jak i osoba pełniąca samodzielne funkcje techniczne w budownictwie i sprawującym nadzór nad realizacją inwestycji, może w razie wątpliwości żądać końcowego sprawdzenia dostarczonych materiałów. żądanie musi być przedstawione na piśmie. 8. ODBIÓR ROBÓT 8.1. Odbiór robót Po zakończeniu robót instalacyjnych należy dokonać odbioru powykonawczego robót instalacyjnych. Sprawdzenie przygotowania do odbioru polega na sprawdzeniu w dzienniku budowy potwierdzenia przez Wykonawcę zakończenia wszystkich robót przy wykonywaniu prac Odbiory międzyoperacyjne Odbiory międzyoperacyjne są elementem kontroli jakości wykonania robót poprzedzających. Należy je przeprowadzać w stosunku do następujących robót: wykonania przejść przewodów przez ściany i stropy umiejscowienie i wymiary otworu wykonanie bruzd w ścianach wymiary bruzdy, czystość bruzdy, zgodność kierunku bruzdy z pionem i projektowanym spadkiem 8.3. Odbiór techniczny częściowy Odbiór techniczny częściowy powinien być przeprowadzany dla tych elementów lub części instalacji, do których zanika dostęp w wyniku postępu robót, np. przewodów ułożonych i zaizolowanych w zamurowanych bruzdach lub zamykanych kanałach nie przełazowych, uszczelnień przejść przez przegrody budowlane, itp. W ramach odbioru częściowego należy sprawdzić, czy odbierany element instalacji lub jej część jest wykonana zgodnie z projektem technicznym oraz ewentualnymi zapisami w Dzienniku Budowy dotyczącymi zmian w projekcie, zgodność wykonania robót z przepisami, normami i wytycznymi Odbiór techniczny Instalacje mogą być przedstawione do obioru technicznego, gdy zakończono wszystkie roboty montażowe przy instalacji, łącznie z wykonaniem izolacji, instalację wypłukano i napełniono wodą oraz dokonano badań odbiorczych, z których wszystkie zakończyły się wynikiem pozytywnym. W ramach odbioru technicznego końcowego należy sprawdzić, czy: instalacja jest wykonana zgodnie z projektem technicznym powykonawczym zgodność wykonania instalacji z wytycznymi, przepisami i normami sprawdzić protokoły odbiorów międzyoperacyjnych sprawdzić protokoły odbiorów technicznych częściowych sprawdzić protokoły zawierające wyniki badań odbiorczych uruchomić instalację, sprawdzić osiąganie zakładanych parametrów Protokół odbioru technicznego nie powinien zawierać postanowień warunkowych. W przypadku zakończenia odbioru protokolarnym stwierdzeniem braku przygotowania instalacji do Użytkowania, po ich usunięciu, należy przeprowadzić ponowny odbiór instalacji. 10

11 W przypadku niezgodności choć jednego elementu robót z wymaganiami, roboty uznaje się za niezgodne z Dokumentacją Projektową i Wykonawca zobowiązany jest do ich poprawy na własny koszt. 9. PRZEPISY ZWIĄZANE Rozporządzenia Ustawa Prawo budowlane z dnia 7 lipca 1994 r (Dz.U. Nr poz.1126, Nr poz.1157, Nr poz.1268, Nr 5101 poz. 42, Nr poz.1085, Nr 11O101 poz.1190, Nr poz.1229, Nr poz.1439) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz.U. Nr 129/97 poz.844 Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dna 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych Dz.U. Nr poz. 93 Rozporządzenie Ministra Infrastruktury z dnia I2 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75/02 poz. 690, Nr 33/03 poz. 270) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz.U. Nr 129/97 poz. 844, Nr poz. 811),, Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47/03 poz. 401) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz.U. Nr poz. 679, Nr 8102 poz. 71) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998 r. w sprawie systemów oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu powszechnego stosowania w budownictwie (Dz.U. Nr poz. 728) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 marca 2003 r. w sprawie zakresu, uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. nr 121, poz. 1137). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów. Dz.U nr 121 poz.1138 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych Dz.U nr 121 poz.1139 Normy PN-EN 1213:2002 Armatura w budynkach Zawory zaporowe ze stopów miedzi do instalacji wodociągowych w budynkach Badania i wymagania PN-77/M Armatura domowej sieci wodociągowej - Baterie umywalkowe stojące jednootworowe PN-75/M Armatura domowej sieci wodociągowej - Baterie umywalkowe stojące kryte PN-67/M Armatura domowej sieci wodociągowej - Kurki spustowe mosiężne PN-78/M Armatura domowej sieci wodociągowej - Zawory przepływowe kątowe PN-75/M Armatura domowej sieci wodociągowej - Zawory wypływowe PN-74/M Armatura domowej sieci wodociągowej - Zawory przelotowe PN-74/M Armatura domowej sieci wodociągowej - Zawory przelotowe z zaworem spustowym PN-75/M Armatura domowej sieci wodociągowej - Zawory wypływowe ze złączką do węża PN-89/M Armatura instalacji wodociągowej - Głowice wzniosowe PN-EN 752-1:2000 Zewnętrzne systemy kanalizacyjne - Pojęcia ogólne i definicje PN-EN 752-3:2000 Zewnętrzne systemy kanalizacyjne Planowanie PN-EN 124:2000 Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego Zasady konstrukcji, badania typu, znakowanie, sterowanie jakością 11

12 PN-EN :1999 Systemy przewodowe z tworzyw sztucznych - Podziemne bezciśnieniowe systemy przewodowe z niezmiękczonego poli(chlorku winylu) (PVC-U) do odwadniania i kanalizacji - Wymagania dotyczące rur, kształtek i systemu PN-EN :2002 Systemy przewodów rurowych z tworzyw sztucznych o ściankach strukturalnych, do odprowadzania nieczystości i ścieków (o niskiej i wysokiej temperaturze) wewnątrz konstrukcji budowli Nieplastyfikowany poli(chlorek winylu) (PVC-U) Część 1 : Wymagania dotyczące rur i systemu PN-EN :2002U Systemy przewodów rurowych z tworzyw sztucznych do odprowadzania nieczystości i ścieków (o niskiej i wysokiej temperaturze) wewnątrz konstrukcji budowli Polietylen (PE) Część 1: Wymagania dotyczące rur, kształtek i systemu PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu PN-B-01706:1992/Az1:1999 Instalacje wodociągowe. Wymagania w projektowaniu - Zmiana do normy PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu PN-81/B Instalacje wewnętrzne wodociągowe. i kanalizacyjne. Wymagania i badania przy odbiorze. PN-81/B Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych. PN-H-74200:1998 Rury stalowe ze szwem gwintowane PN-M Własności mechaniczne zaworów kulowych BN-69/ Wsporniki do rur z blachy i stali kształtowej BN-79/ /01 Uchwyty do rurociągów pionowych i poziomych PN-90/B Instalacja c.o. Terminologia PN-85/B Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów, armatury i urządzeń. Wymagania i badania PN-91/B Ciepłownictwo. Sieci ciepłownicze. Wymagania i badania przy odbiorze Wymagania techniczne COBRTI INSTAL zalecane do stosowania przez Ministerstwo Infrastruktury: 1. Warunki techniczne wykonania i odbioru sieci kanalizacyjnych zeszyt 9 2. Warunki techniczne wykonania i odbioru instalacji wodociągowych zeszyt Warunki techniczne wykonania i odbioru instalacji ogrzewczych zeszyt 6. Opracował: Sylwiusz Kajder 12
