1 I n st r u k cj a o b s l u g i l N HM 3X - 2-Way HF 10X - 3-Way o f f i c a l p h a r d. p l

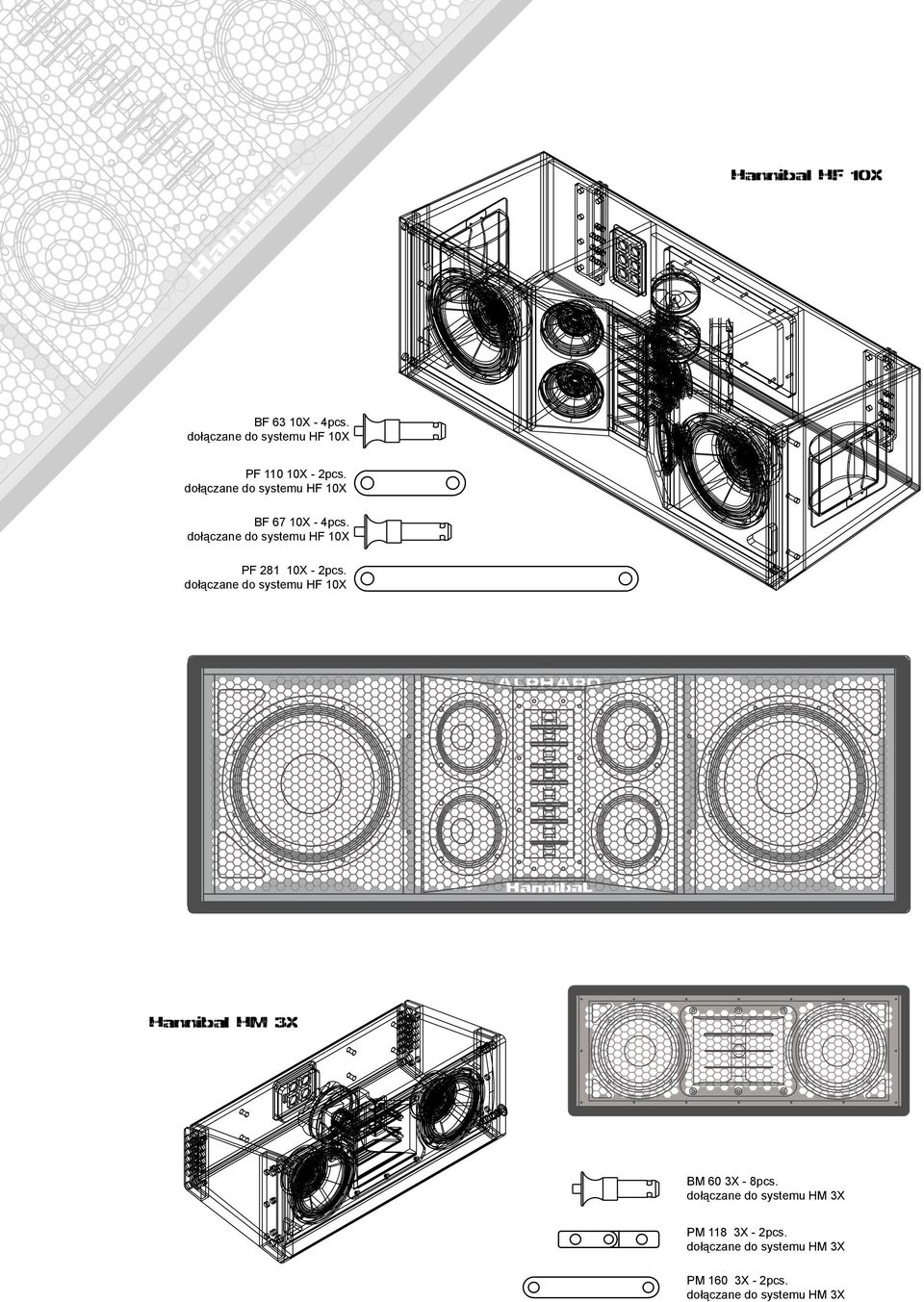

2 Hannibal HF 10X BF 63 10X - 4pcs. dołączane do systemu HF 10X PF X - 2pcs. dołączane do systemu HF 10X BF 67 10X - 4pcs. dołączane do systemu HF 10X PF X - 2pcs. dołączane do systemu HF 10X Hannibal HM 3X BM 60 3X - 8pcs. dołączane do systemu HM 3X PM 118 3X - 2pcs. dołączane do systemu HM 3X PM 160 3X - 2pcs. dołączane do systemu HM 3X

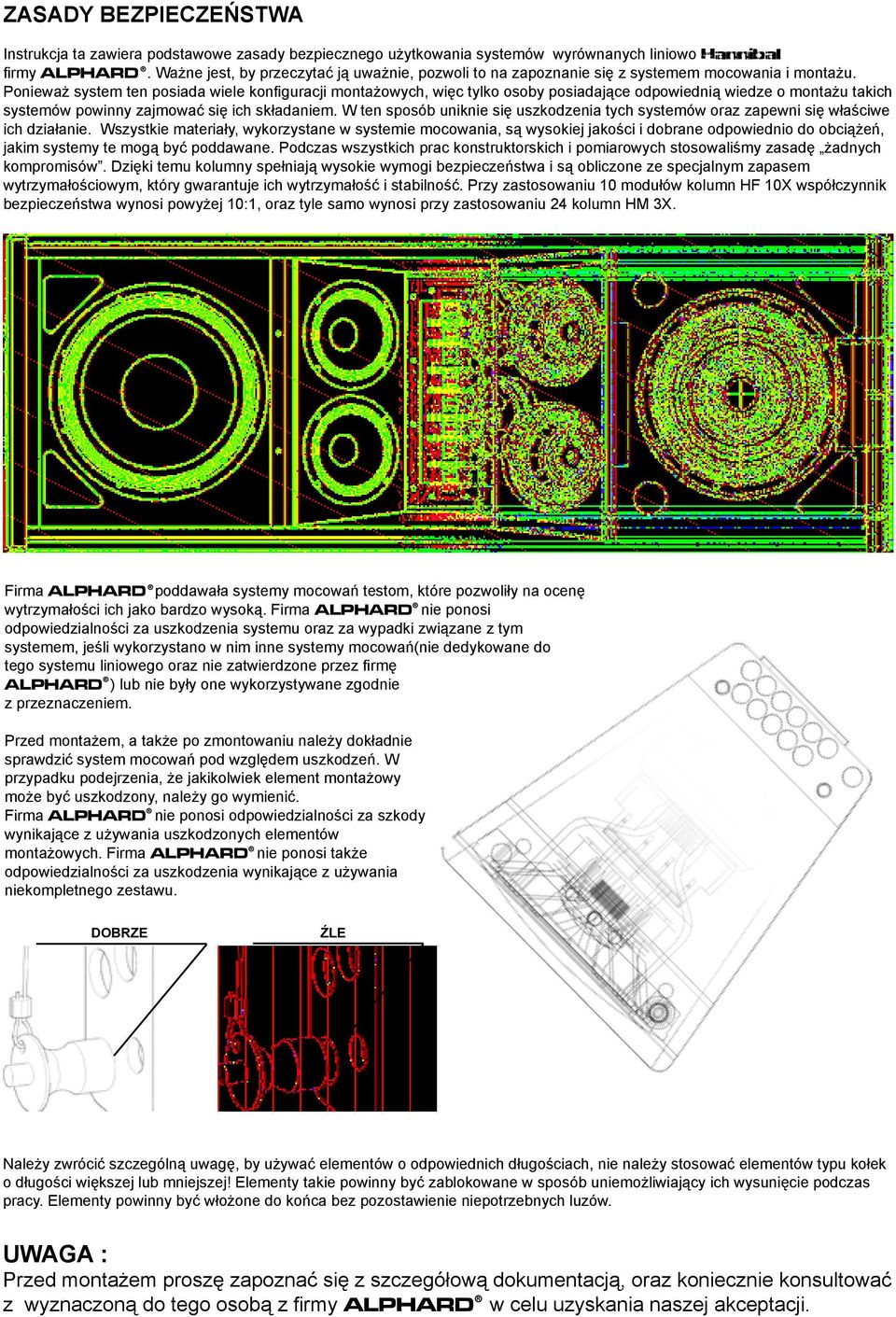

3 ZASADY BEZPIECZEŃSTWA Instrukcja ta zawiera podstawowe zasady bezpiecznego użytkowania systemów wyrównanych liniowo Hannibal firmy ALPHARD. Ważne jest, by przeczytać ją uważnie, pozwoli to na zapoznanie się z systemem mocowania i montażu. Ponieważ system ten posiada wiele konfiguracji montażowych, więc tylko osoby posiadające odpowiednią wiedze o montażu takich systemów powinny zajmować się ich składaniem. W ten sposób uniknie się uszkodzenia tych systemów oraz zapewni się właściwe ich działanie. Wszystkie materiały, wykorzystane w systemie mocowania, są wysokiej jakości i dobrane odpowiednio do obciążeń, jakim systemy te mogą być poddawane. Podczas wszystkich prac konstruktorskich i pomiarowych stosowaliśmy zasadę żadnych kompromisów. Dzięki temu kolumny spełniają wysokie wymogi bezpieczeństwa i są obliczone ze specjalnym zapasem wytrzymałościowym, który gwarantuje ich wytrzymałość i stabilność. Przy zastosowaniu 10 modułów kolumn HF 10X współczynnik bezpieczeństwa wynosi powyżej 10:1, oraz tyle samo wynosi przy zastosowaniu 24 kolumn HM 3X. Firma ALPHARD poddawała systemy mocowań testom, które pozwoliły na ocenę wytrzymałości ich jako bardzo wysoką. Firma ALPHARD nie ponosi odpowiedzialności za uszkodzenia systemu oraz za wypadki związane z tym systemem, jeśli wykorzystano w nim inne systemy mocowań(nie dedykowane do tego systemu liniowego oraz nie zatwierdzone przez firmę ALPHARD ) lub nie były one wykorzystywane zgodnie z przeznaczeniem. Przed montażem, a także po zmontowaniu należy dokładnie sprawdzić system mocowań pod względem uszkodzeń. W przypadku podejrzenia, że jakikolwiek element montażowy może być uszkodzony, należy go wymienić. Firma ALPHARD nie ponosi odpowiedzialności za szkody wynikające z używania uszkodzonych elementów montażowych. Firma ALPHARD nie ponosi także odpowiedzialności za uszkodzenia wynikające z używania niekompletnego zestawu. DOBRZE ŹLE Należy zwrócić szczególną uwagę, by używać elementów o odpowiednich długościach, nie należy stosować elementów typu kołek o długości większej lub mniejszej! Elementy takie powinny być zablokowane w sposób uniemożliwiający ich wysunięcie podczas pracy. Elementy powinny być włożone do końca bez pozostawienie niepotrzebnych luzów. UWAGA : Przed montażem proszę zapoznać się z szczegółową dokumentacją, oraz koniecznie konsultować z wyznaczoną do tego osobą z firmy ALPHARD w celu uzyskania naszej akceptacji.

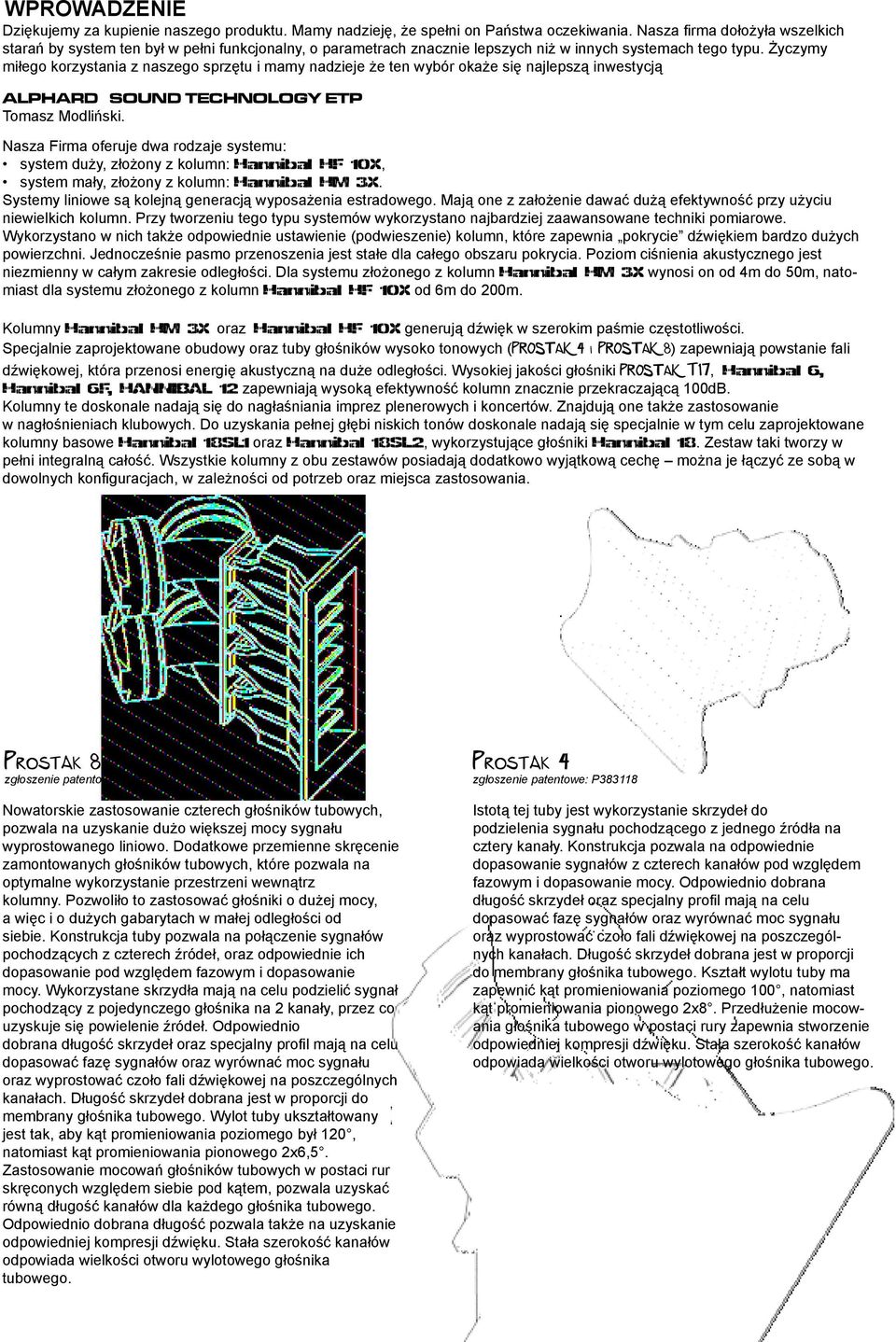

4 WPROWADZENIE Dziękujemy za kupienie naszego produktu. Mamy nadzieję, że spełni on Państwa oczekiwania. Nasza firma dołożyła wszelkich starań by system ten był w pełni funkcjonalny, o parametrach znacznie lepszych niż w innych systemach tego typu. Życzymy miłego korzystania z naszego sprzętu i mamy nadzieje że ten wybór okaże się najlepszą inwestycją ALPHARD SOUND TECHNOLOGY ETP Tomasz Modliński. Nasza Firma oferuje dwa rodzaje systemu: system duży, złożony z kolumn: Hannibal HF 10X, system mały, złożony z kolumn: Hannibal HM 3X. Systemy liniowe są kolejną generacją wyposażenia estradowego. Mają one z założenie dawać dużą efektywność przy użyciu niewielkich kolumn. Przy tworzeniu tego typu systemów wykorzystano najbardziej zaawansowane techniki pomiarowe. Wykorzystano w nich także odpowiednie ustawienie (podwieszenie) kolumn, które zapewnia pokrycie dźwiękiem bardzo dużych powierzchni. Jednocześnie pasmo przenoszenia jest stałe dla całego obszaru pokrycia. Poziom ciśnienia akustycznego jest niezmienny w całym zakresie odległości. Dla systemu złożonego z kolumn Hannibal HM 3X wynosi on od 4m do 50m, natomiast dla systemu złożonego z kolumn Hannibal HF 10X od 6m do 200m. Kolumny Hannibal HM 3X oraz Hannibal HF 10X generują dźwięk w szerokim paśmie częstotliwości. Specjalnie zaprojektowane obudowy oraz tuby głośników wysoko tonowych (PROSTAK 4 i PROSTAK 8) zapewniają powstanie fali dźwiękowej, która przenosi energię akustyczną na duże odległości. Wysokiej jakości głośniki PROSTAK t17, Hannibal 6, Hannibal 6F, HANNIBAL 12 zapewniają wysoką efektywność kolumn znacznie przekraczającą 100dB. Kolumny te doskonale nadają się do nagłaśniania imprez plenerowych i koncertów. Znajdują one także zastosowanie w nagłośnieniach klubowych. Do uzyskania pełnej głębi niskich tonów doskonale nadają się specjalnie w tym celu zaprojektowane kolumny basowe Hannibal 18SL1 oraz Hannibal 18SL2, wykorzystujące głośniki Hannibal 18. Zestaw taki tworzy w pełni integralną całość. Wszystkie kolumny z obu zestawów posiadają dodatkowo wyjątkową cechę można je łączyć ze sobą w dowolnych konfiguracjach, w zależności od potrzeb oraz miejsca zastosowania. Prostak 8 zgłoszenie patentowe: P Nowatorskie zastosowanie czterech głośników tubowych, pozwala na uzyskanie dużo większej mocy sygnału wyprostowanego liniowo. Dodatkowe przemienne skręcenie zamontowanych głośników tubowych, które pozwala na optymalne wykorzystanie przestrzeni wewnątrz kolumny. Pozwoliło to zastosować głośniki o dużej mocy, a więc i o dużych gabarytach w małej odległości od siebie. Konstrukcja tuby pozwala na połączenie sygnałów pochodzących z czterech źródeł, oraz odpowiednie ich dopasowanie pod względem fazowym i dopasowanie mocy. Wykorzystane skrzydła mają na celu podzielić sygnał pochodzący z pojedynczego głośnika na 2 kanały, przez co uzyskuje się powielenie źródeł. Odpowiednio dobrana długość skrzydeł oraz specjalny profil mają na celu dopasować fazę sygnałów oraz wyrównać moc sygnału oraz wyprostować czoło fali dźwiękowej na poszczególnych kanałach. Długość skrzydeł dobrana jest w proporcji do membrany głośnika tubowego. Wylot tuby ukształtowany jest tak, aby kąt promieniowania poziomego był 120, natomiast kąt promieniowania pionowego 2x6,5. Zastosowanie mocowań głośników tubowych w postaci rur skręconych względem siebie pod kątem, pozwala uzyskać równą długość kanałów dla każdego głośnika tubowego. Odpowiednio dobrana długość pozwala także na uzyskanie odpowiedniej kompresji dźwięku. Stała szerokość kanałów odpowiada wielkości otworu wylotowego głośnika tubowego. Prostak 4 zgłoszenie patentowe: P Istotą tej tuby jest wykorzystanie skrzydeł do podzielenia sygnału pochodzącego z jednego źródła na cztery kanały. Konstrukcja pozwala na odpowiednie dopasowanie sygnałów z czterech kanałów pod względem fazowym i dopasowanie mocy. Odpowiednio dobrana długość skrzydeł oraz specjalny profil mają na celu dopasować fazę sygnałów oraz wyrównać moc sygnału oraz wyprostować czoło fali dźwiękowej na poszczególnych kanałach. Długość skrzydeł dobrana jest w proporcji do membrany głośnika tubowego. Kształt wylotu tuby ma zapewnić kąt promieniowania poziomego 100, natomiast kąt promieniowania pionowego 2x8. Przedłużenie mocowania głośnika tubowego w postaci rury zapewnia stworzenie odpowiedniej kompresji dźwięku. Stała szerokość kanałów odpowiada wielkości otworu wylotowego głośnika tubowego.

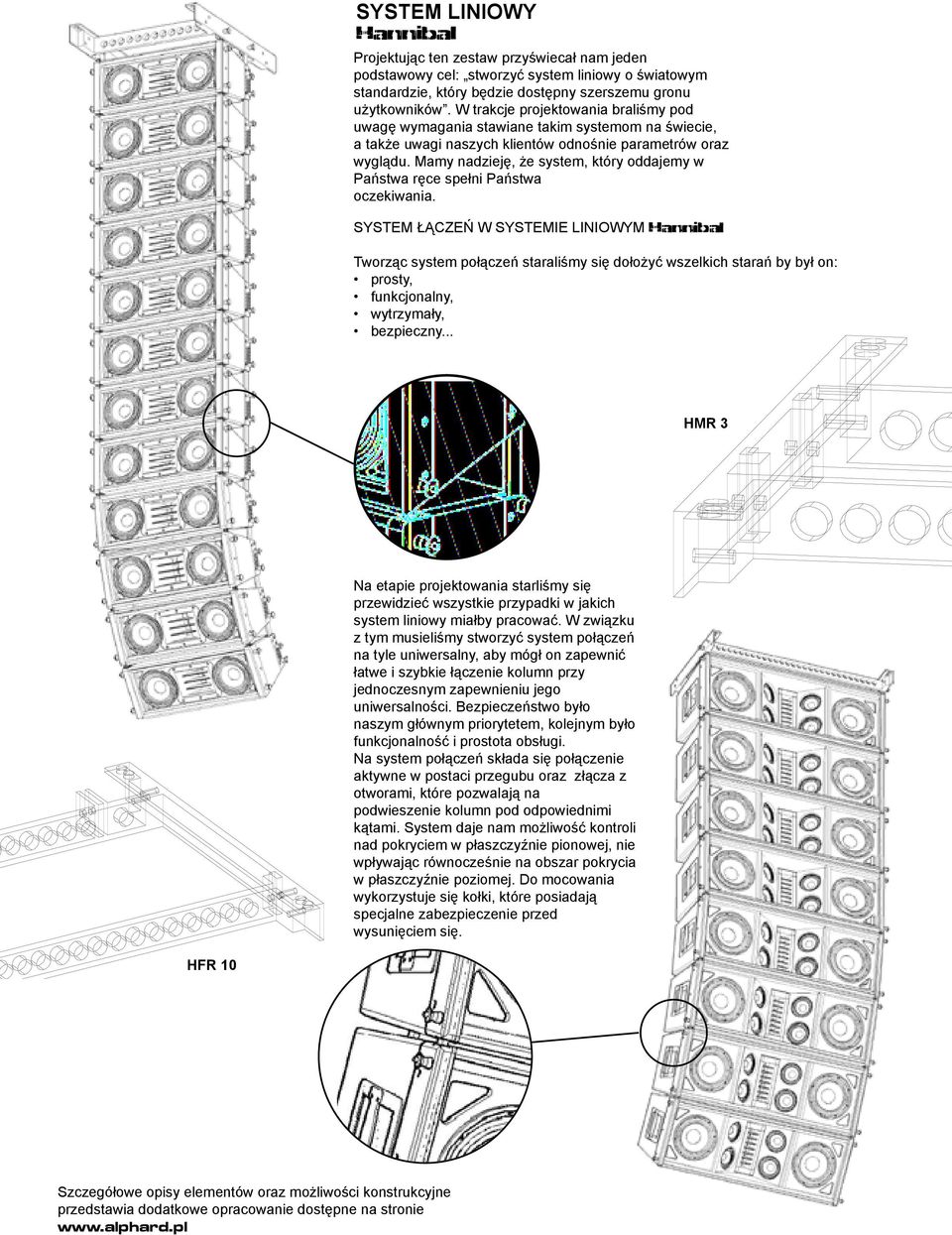

5 SYSTEM LINIOWY Hannibal Projektując ten zestaw przyświecał nam jeden podstawowy cel: stworzyć system liniowy o światowym standardzie, który będzie dostępny szerszemu gronu użytkowników. W trakcje projektowania braliśmy pod uwagę wymagania stawiane takim systemom na świecie, a także uwagi naszych klientów odnośnie parametrów oraz wyglądu. Mamy nadzieję, że system, który oddajemy w Państwa ręce spełni Państwa oczekiwania. SYSTEM ŁĄCZEŃ W SYSTEMIE LINIOWYM Hannibal Tworząc system połączeń staraliśmy się dołożyć wszelkich starań by był on: prosty, funkcjonalny, wytrzymały, bezpieczny... HMR 3 Na etapie projektowania starliśmy się przewidzieć wszystkie przypadki w jakich system liniowy miałby pracować. W związku z tym musieliśmy stworzyć system połączeń na tyle uniwersalny, aby mógł on zapewnić łatwe i szybkie łączenie kolumn przy jednoczesnym zapewnieniu jego uniwersalności. Bezpieczeństwo było naszym głównym priorytetem, kolejnym było funkcjonalność i prostota obsługi. Na system połączeń składa się połączenie aktywne w postaci przegubu oraz złącza z otworami, które pozwalają na podwieszenie kolumn pod odpowiednimi kątami. System daje nam możliwość kontroli nad pokryciem w płaszczyźnie pionowej, nie wpływając równocześnie na obszar pokrycia w płaszczyźnie poziomej. Do mocowania wykorzystuje się kołki, które posiadają specjalne zabezpieczenie przed wysunięciem się. HFR 10 Szczegółowe opisy elementów oraz możliwości konstrukcyjne przedstawia dodatkowe opracowanie dostępne na stronie

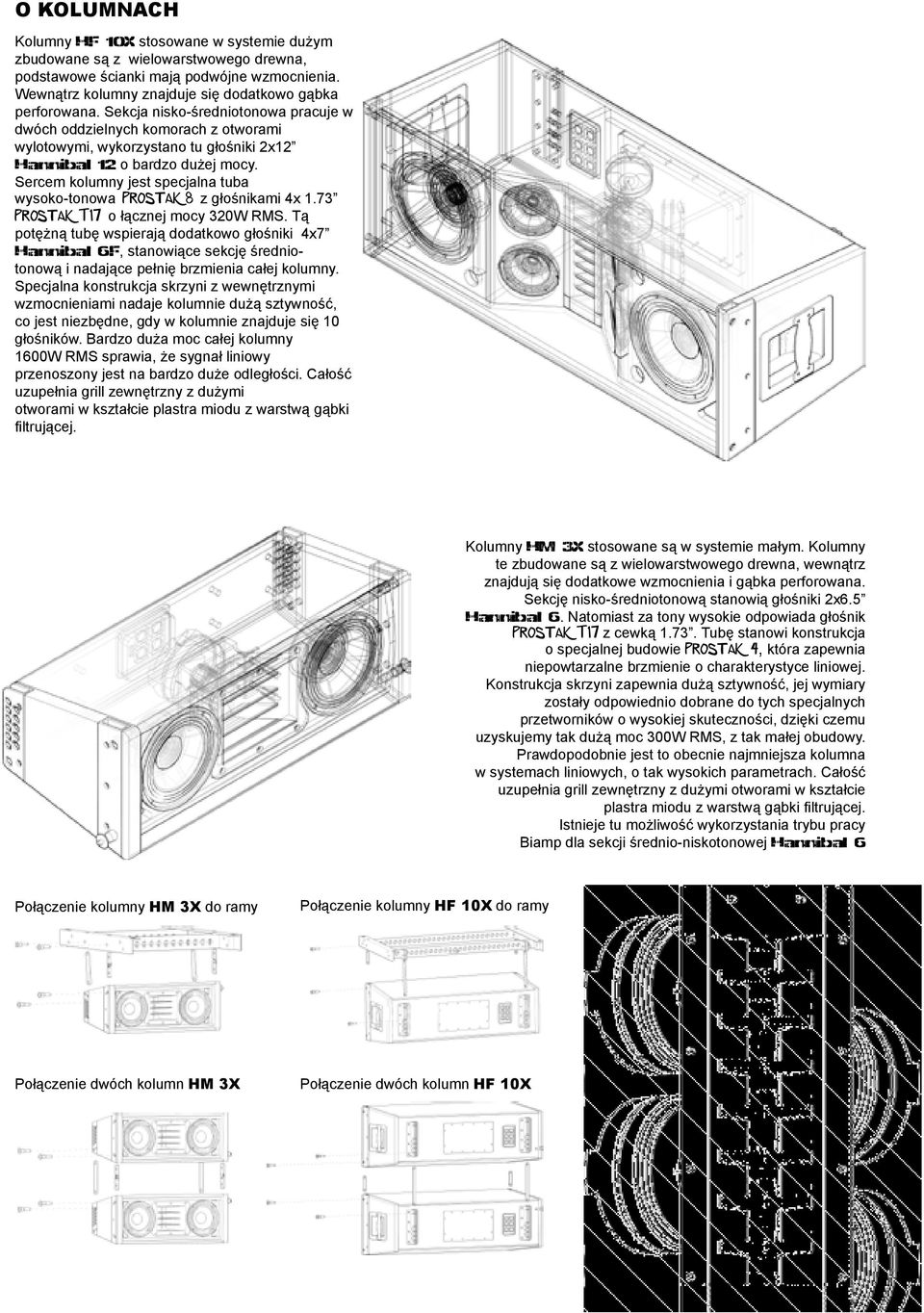

6 O KOLUMNACH Kolumny HF 10X stosowane w systemie dużym zbudowane są z wielowarstwowego drewna, podstawowe ścianki mają podwójne wzmocnienia. Wewnątrz kolumny znajduje się dodatkowo gąbka perforowana. Sekcja nisko-średniotonowa pracuje w dwóch oddzielnych komorach z otworami wylotowymi, wykorzystano tu głośniki 2x12 Hannibal 12 o bardzo dużej mocy. Sercem kolumny jest specjalna tuba wysoko-tonowa PROSTAK 8 z głośnikami 4x 1.73 PROSTAK t17 o łącznej mocy 320W RMS. Tą potężną tubę wspierają dodatkowo głośniki 4x7 Hannibal 6F, stanowiące sekcję średniotonową i nadające pełnię brzmienia całej kolumny. Specjalna konstrukcja skrzyni z wewnętrznymi wzmocnieniami nadaje kolumnie dużą sztywność, co jest niezbędne, gdy w kolumnie znajduje się 10 głośników. Bardzo duża moc całej kolumny 1600W RMS sprawia, że sygnał liniowy przenoszony jest na bardzo duże odległości. Całość uzupełnia grill zewnętrzny z dużymi otworami w kształcie plastra miodu z warstwą gąbki filtrującej. Kolumny HM 3X stosowane są w systemie małym. Kolumny te zbudowane są z wielowarstwowego drewna, wewnątrz znajdują się dodatkowe wzmocnienia i gąbka perforowana. Sekcję nisko-średniotonową stanowią głośniki 2x6.5 Hannibal 6. Natomiast za tony wysokie odpowiada głośnik PROSTAK t17 z cewką Tubę stanowi konstrukcja o specjalnej budowie PROSTAK 4, która zapewnia niepowtarzalne brzmienie o charakterystyce liniowej. Konstrukcja skrzyni zapewnia dużą sztywność, jej wymiary zostały odpowiednio dobrane do tych specjalnych przetworników o wysokiej skuteczności, dzięki czemu uzyskujemy tak dużą moc 300W RMS, z tak małej obudowy. Prawdopodobnie jest to obecnie najmniejsza kolumna w systemach liniowych, o tak wysokich parametrach. Całość uzupełnia grill zewnętrzny z dużymi otworami w kształcie plastra miodu z warstwą gąbki filtrującej. Istnieje tu możliwość wykorzystania trybu pracy Biamp dla sekcji średnio-niskotonowej Hannibal 6 Połączenie kolumny HM 3X do ramy Połączenie kolumny HF 10X do ramy Połączenie dwóch kolumn HM 3X Połączenie dwóch kolumn HF 10X

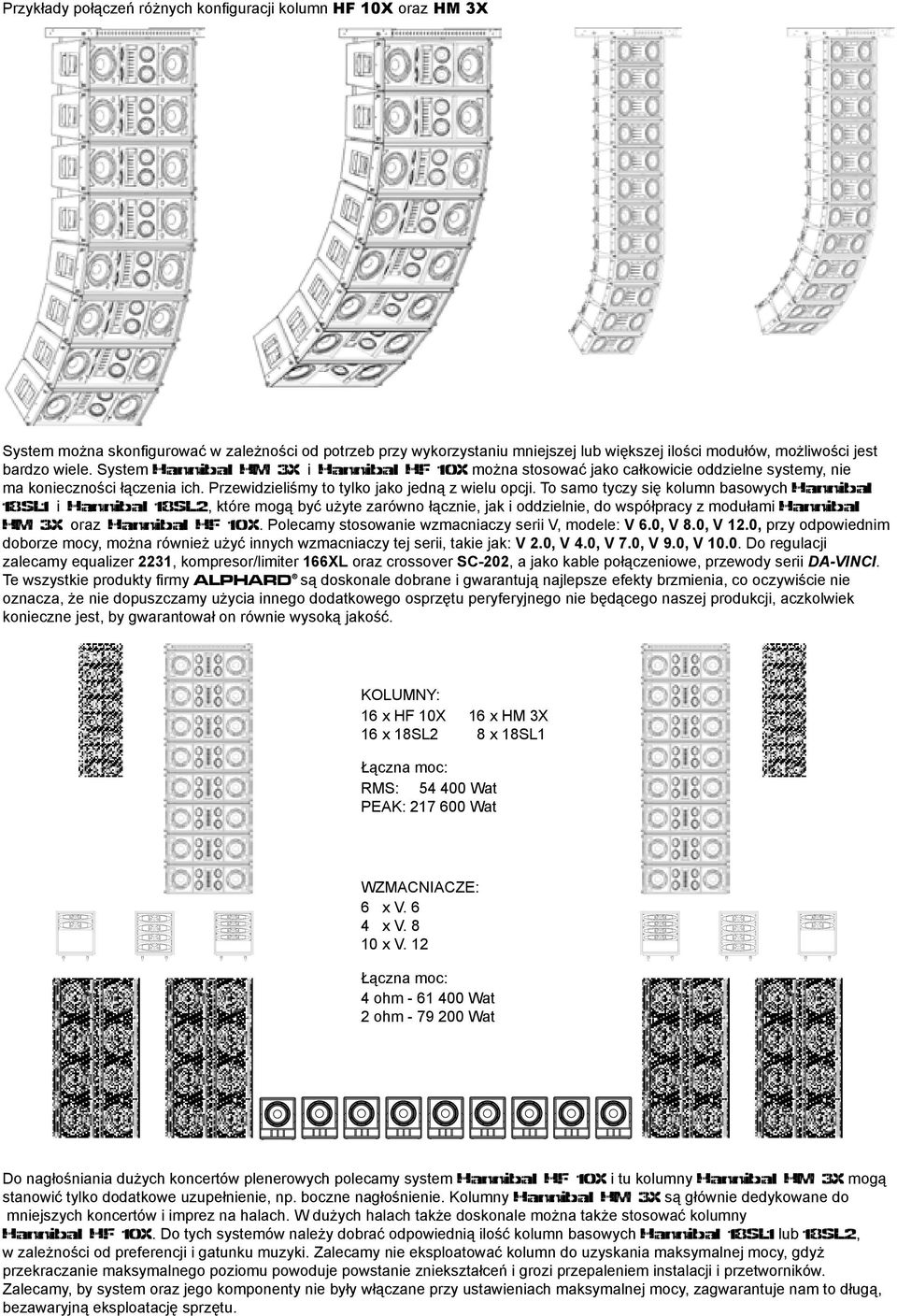

7 Przykłady połączeń różnych konfiguracji kolumn HF 10X oraz HM 3X System można skonfigurować w zależności od potrzeb przy wykorzystaniu mniejszej lub większej ilości modułów, możliwości jest bardzo wiele. System Hannibal HM 3X i Hannibal HF 10X można stosować jako całkowicie oddzielne systemy, nie ma konieczności łączenia ich. Przewidzieliśmy to tylko jako jedną z wielu opcji. To samo tyczy się kolumn basowych Hannibal 18SL1 i Hannibal 18SL2, które mogą być użyte zarówno łącznie, jak i oddzielnie, do współpracy z modułami Hannibal HM 3X oraz Hannibal HF 10X. Polecamy stosowanie wzmacniaczy serii V, modele: V 6.0, V 8.0, V 12.0, przy odpowiednim doborze mocy, można również użyć innych wzmacniaczy tej serii, takie jak: V 2.0, V 4.0, V 7.0, V 9.0, V Do regulacji zalecamy equalizer 2231, kompresor/limiter 166XL oraz crossover SC-202, a jako kable połączeniowe, przewody serii DA-VINCI. Te wszystkie produkty firmy ALPHARD są doskonale dobrane i gwarantują najlepsze efekty brzmienia, co oczywiście nie oznacza, że nie dopuszczamy użycia innego dodatkowego osprzętu peryferyjnego nie będącego naszej produkcji, aczkolwiek konieczne jest, by gwarantował on równie wysoką jakość. KOLUMNY: 16 x HF 10X 16 x 18SL2 16 x HM 3X 8 x 18SL1 Łączna moc: RMS: Wat PEAK: Wat WZMACNIACZE: 6 x V. 6 4 x V x V. 12 Łączna moc: 4 ohm Wat 2 ohm Wat Do nagłośniania dużych koncertów plenerowych polecamy system Hannibal HF 10X i tu kolumny Hannibal HM 3X mogą stanowić tylko dodatkowe uzupełnienie, np. boczne nagłośnienie. Kolumny Hannibal HM 3X są głównie dedykowane do mniejszych koncertów i imprez na halach. W dużych halach także doskonale można także stosować kolumny Hannibal HF 10X. Do tych systemów należy dobrać odpowiednią ilość kolumn basowych Hannibal 18SL1 lub 18SL2, w zależności od preferencji i gatunku muzyki. Zalecamy nie eksploatować kolumn do uzyskania maksymalnej mocy, gdyż przekraczanie maksymalnego poziomu powoduje powstanie zniekształceń i grozi przepaleniem instalacji i przetworników. Zalecamy, by system oraz jego komponenty nie były włączane przy ustawieniach maksymalnej mocy, zagwarantuje nam to długą, bezawaryjną eksploatację sprzętu.

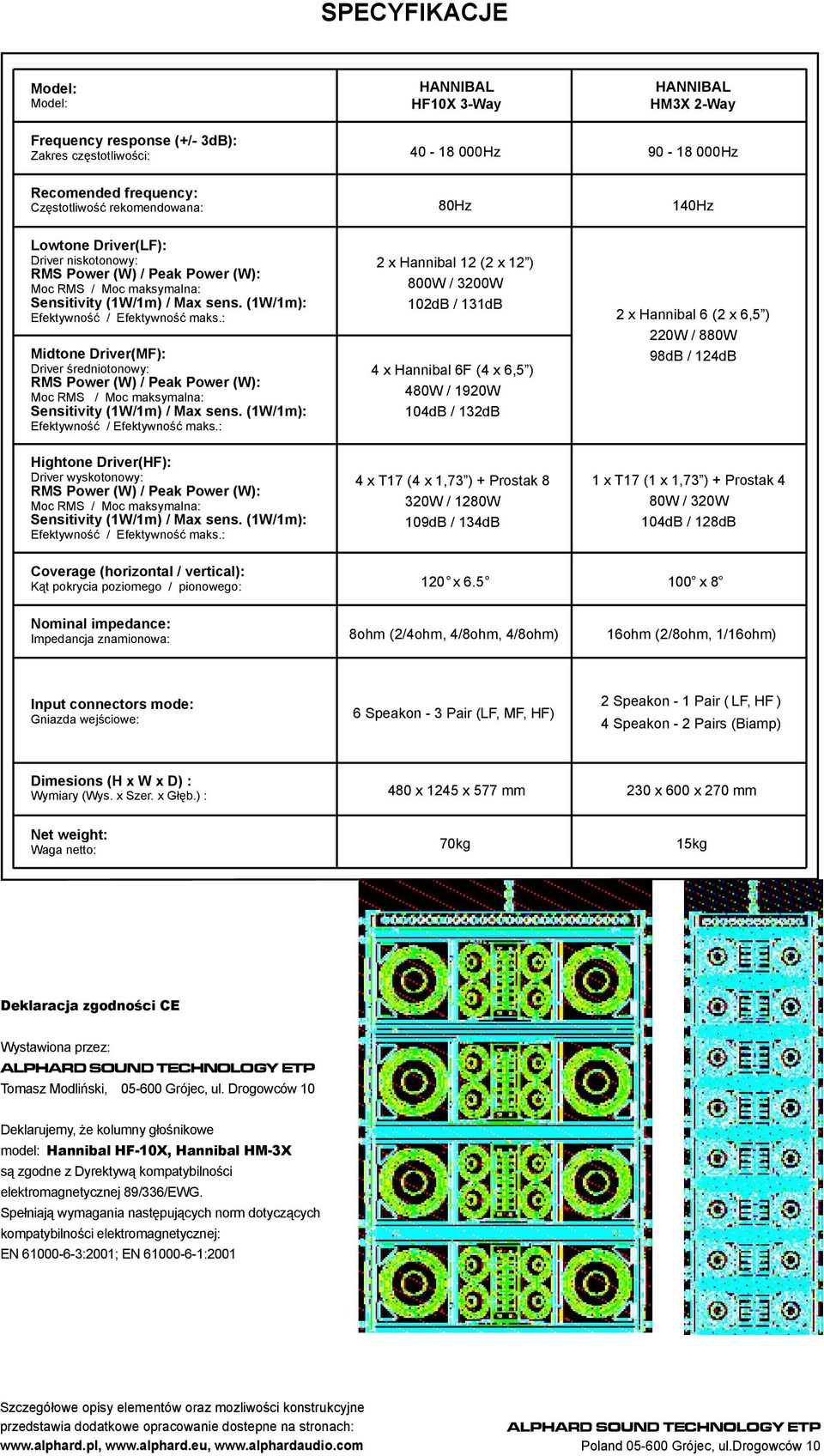

8 SPECYFIKACJE Model: Model: Frequency response (+/- 3dB): Zakres częstotliwości: HANNIBAL HF10X 3-Way Hz HANNIBAL HM3X 2-Way Hz Recomended frequency: Częstotliwość rekomendowana: 80Hz 140Hz Lowtone Driver(LF): Driver niskotonowy: RMS Power (W) / Peak Power (W): Moc RMS / Moc maksymalna: Sensitivity (1W/1m) / Max sens. (1W/1m): Efektywność / Efektywność maks.: Midtone Driver(MF): Driver średniotonowy: RMS Power (W) / Peak Power (W): Moc RMS / Moc maksymalna: Sensitivity (1W/1m) / Max sens. (1W/1m): Efektywność / Efektywność maks.: 2 x Hannibal 12 (2 x 12 ) 800W / 3200W 102dB / 131dB 4 x Hannibal 6F (4 x 6,5 ) 480W / 1920W 104dB / 132dB 2 x Hannibal 6 (2 x 6,5 ) 220W / 880W 98dB / 124dB Hightone Driver(HF): Driver wyskotonowy: RMS Power (W) / Peak Power (W): Moc RMS / Moc maksymalna: Sensitivity (1W/1m) / Max sens. (1W/1m): Efektywność / Efektywność maks.: 4 x T17 (4 x 1,73 ) + Prostak 8 320W / 1280W 109dB / 134dB 1 x T17 (1 x 1,73 ) + Prostak 4 80W / 320W 104dB / 128dB Coverage (horizontal / vertical): Kąt pokrycia poziomego / pionowego: 120 x x 8 Nominal impedance: Impedancja znamionowa: 8ohm (2/4ohm, 4/8ohm, 4/8ohm) 16ohm (2/8ohm, 1/16ohm) Input connectors mode: Gniazda wejściowe: 6 Speakon - 3 Pair (LF, MF, HF) 2 Speakon - 1 Pair ( LF, HF ) 4 Speakon - 2 Pairs (Biamp) Dimesions (H x W x D) : Wymiary (Wys. x Szer. x Głęb.) : 480 x 1245 x 577 mm 230 x 600 x 270 mm Net weight: Waga netto: 70kg 15kg Deklaracja zgodności CE Wystawiona przez: ALPHARD SOUND TECHNOLOGY ETP Tomasz Modliński, Grójec, ul. Drogowców 10 Deklarujemy, że kolumny głośnikowe model: Hannibal HF-10X, Hannibal HM-3X są zgodne z Dyrektywą kompatybilności elektromagnetycznej 89/336/EWG. Spełniają wymagania następujących norm dotyczących kompatybilności elektromagnetycznej: EN :2001; EN :2001 Szczegółowe opisy elementów oraz mozliwości konstrukcyjne przedstawia dodatkowe opracowanie dostepne na stronach: ALPHARD SOUND TECHNOLOGY ETP Poland Grójec, ul.drogowców 10

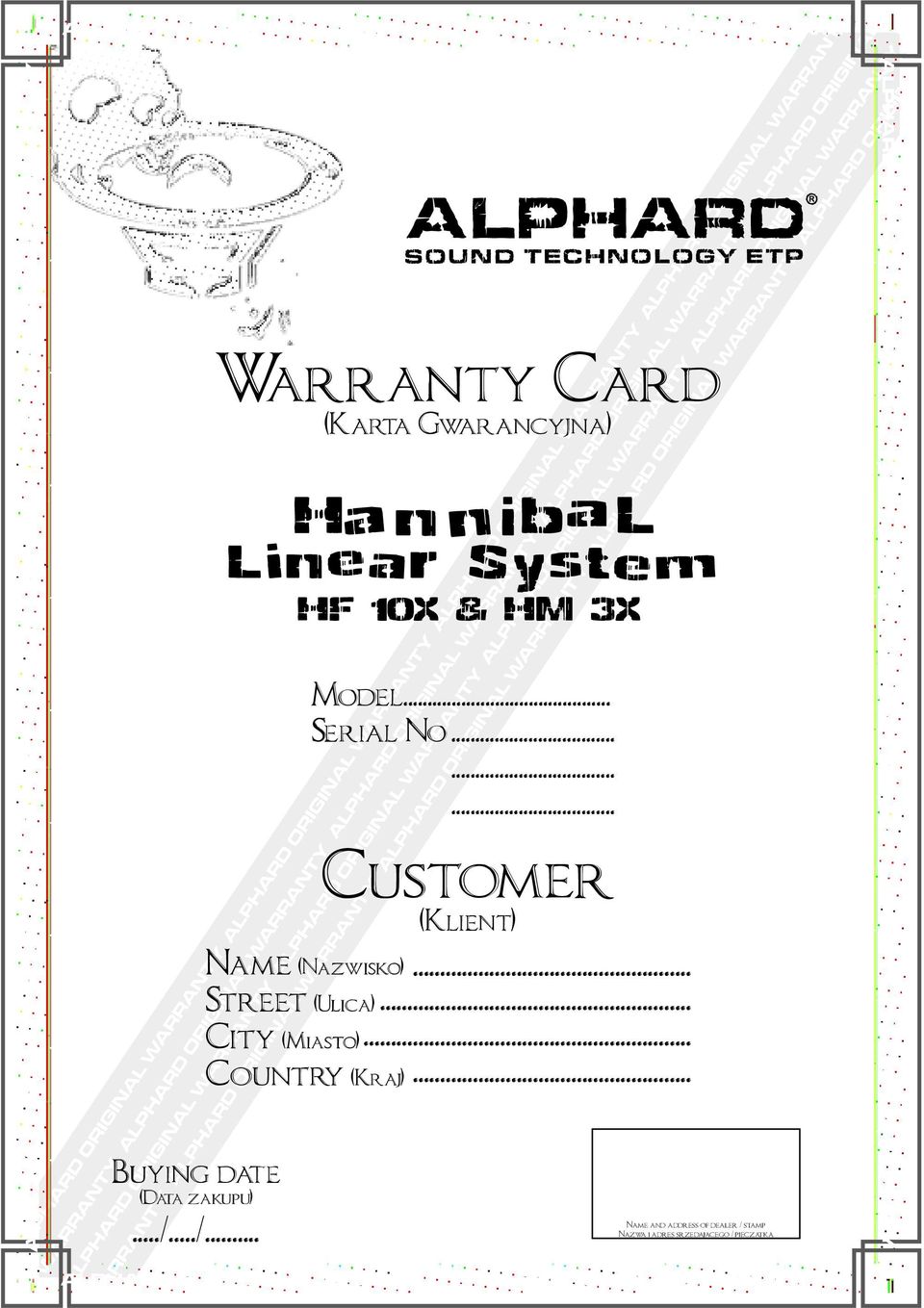

9 Buying date (Data zakupu).../.../... Warranty Card (Karta Gwarancyjna) HF 10X & HM 3X Model... Serial No Customer (Klient) Name (Nazwisko)... Street (Ulica)... City (Miasto)... Country (Kraj)... Name and address of dealer / stamp Nazwa i adres srzedajacego / pieczatka

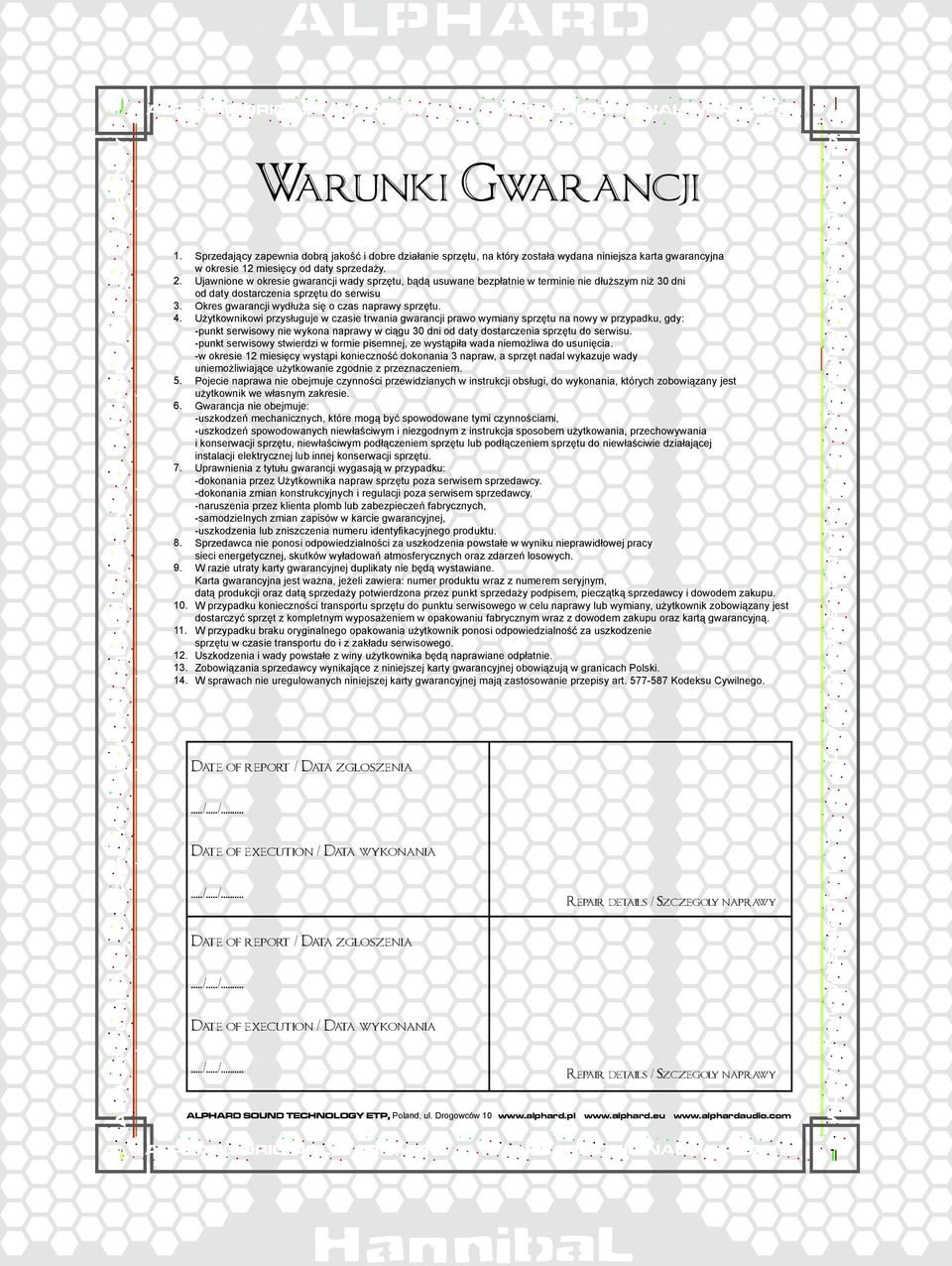

10 Sprzedający zapewnia dobrą jakość i dobre działanie sprzętu, na który została wydana niniejsza karta gwarancyjna w okresie 12 miesięcy od daty sprzedaży. Ujawnione w okresie gwarancji wady sprzętu, bądą usuwane bezpłatnie w terminie nie dłuższym niż 30 dni od daty dostarczenia sprzętu do serwisu Okres gwarancji wydłuża się o czas naprawy sprzętu. Użytkownikowi przysługuje w czasie trwania gwarancji prawo wymiany sprzętu na nowy w przypadku, gdy: -punkt serwisowy nie wykona naprawy w ciągu 30 dni od daty dostarczenia sprzętu do serwisu. -punkt serwisowy stwierdzi w formie pisemnej, ze wystąpiła wada niemożliwa do usunięcia. -w okresie 12 miesięcy wystąpi konieczność dokonania 3 napraw, a sprzęt nadal wykazuje wady uniemożliwiające użytkowanie zgodnie z przeznaczeniem. Pojecie naprawa nie obejmuje czynności przewidzianych w instrukcji obsługi, do wykonania, których zobowiązany jest użytkownik we własnym zakresie. Gwarancja nie obejmuje: -uszkodzeń mechanicznych, które mogą być spowodowane tymi czynnościami, -uszkodzeń spowodowanych niewłaściwym i niezgodnym z instrukcja sposobem użytkowania, przechowywania i konserwacji sprzętu, niewłaściwym podłączeniem sprzętu lub podłączeniem sprzętu do niewłaściwie działającej instalacji elektrycznej lub innej konserwacji sprzętu. Uprawnienia z tytułu gwarancji wygasają w przypadku: -dokonania przez Użytkownika napraw sprzętu poza serwisem sprzedawcy. -dokonania zmian konstrukcyjnych i regulacji poza serwisem sprzedawcy. -naruszenia przez klienta plomb lub zabezpieczeń fabrycznych, -samodzielnych zmian zapisów w karcie gwarancyjnej, -uszkodzenia lub zniszczenia numeru identyfikacyjnego produktu. Sprzedawca nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku nieprawidłowej pracy sieci energetycznej, skutków wyładowań atmosferycznych oraz zdarzeń losowych. W razie utraty karty gwarancyjnej duplikaty nie będą wystawiane. Karta gwarancyjna jest ważna, jeżeli zawiera: numer produktu wraz z numerem seryjnym, datą produkcji oraz datą sprzedaży potwierdzona przez punkt sprzedaży podpisem, pieczątką sprzedawcy i dowodem zakupu. W przypadku konieczności transportu sprzętu do punktu serwisowego w celu naprawy lub wymiany, użytkownik zobowiązany jest dostarczyć sprzęt z kompletnym wyposażeniem w opakowaniu fabrycznym wraz z dowodem zakupu oraz kartą gwarancyjną. W przypadku braku oryginalnego opakowania użytkownik ponosi odpowiedzialność za uszkodzenie sprzętu w czasie transportu do i z zakładu serwisowego. Uszkodzenia i wady powstałe z winy użytkownika będą naprawiane odpłatnie. Zobowiązania sprzedawcy wynikające z niniejszej karty gwarancyjnej obowiązują w granicach Polski. W sprawach nie uregulowanych niniejszej karty gwarancyjnej mają zastosowanie przepisy art Kodeksu Cywilnego. Date of report / Data zgloszenia.../.../... Date of execution / Data wykonania.../.../... Date of report / Data zgloszenia.../.../... Date of execution / Data wykonania.../.../... Warunki Gwarancji Repair details / Szczegoly naprawy Repair details / Szczegoly naprawy ALPHARD SOUND TECHNOLOGY ETP, Poland, ul. Drogowców
