1 Katalog produktów CCTV 2014

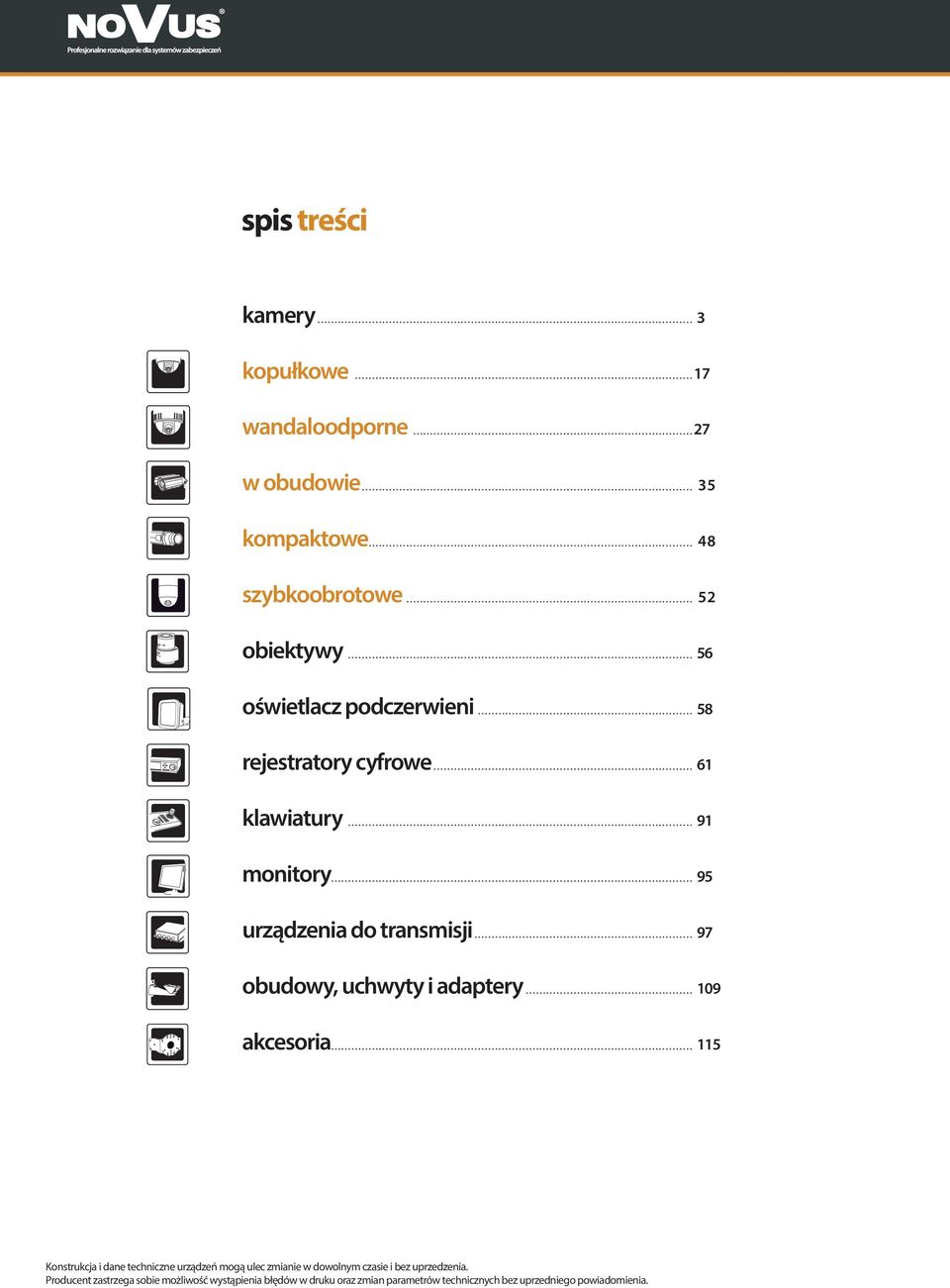

2 spis treści kamery... 3 kopułkowe...17 wandaloodporne...27 w obudowie kompaktowe szybkoobrotowe obiektywy oświetlacz podczerwieni rejestratory cyfrowe klawiatury monitory urządzenia do transmisji obudowy, uchwyty i adaptery akcesoria Konstrukcja i dane techniczne urządzeń mogą ulec zmianie w dowolnym czasie i bez uprzedzenia. Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia.

3 KAMERY KOPUŁKOWE WANDALOODPORNE W OBUDOWIE KOMPAKTOWE SZYBKOOBROTOWE Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 3

4 Kamery stacjonarne - schemat nazewnictwa NVDN-881H/IRH-2/LPR NV DN H / IR H - 2 / LPR Wyróżnik produktów marki NOVUS NV Rodzaj kamery: DN - z mechanicznym filtrem podczerwieni C - z elektroniczną funkcją dzień/noc Oznaczenie serii (kod cyfrowy) 8 - seria seria seria seria 200 LPR - praca w systemach LPR (tylko gdy występuje) Rodzaj zasilania brak cyfry -12 VDC 2-12 VDC/24 VAC lub 24 VAC VAC H - grzałka (tylko gdy występuje) IR - oświetlacz podczerwieni (tylko gdy występuje) Model kamery w serii Typ kamery (kod literowy) D - kopułkowa V - kopułkowa wandaloodporna H - w obudowie C - klasyczna (kompaktowa) Kamery szybkoobrotowe - schemat nazewnictwa NVC-DN6112MSD-II NV C - DN MSD - II Wyróżnik produktów marki NOVUS NV Wyróżnik grupy produktowej C - dla kamer Rodzaj kamery: DN - z mechanicznym filtrem podczerwieni C - z elektroniczną funkcją dzień/noc Model kamery w serii Oznaczenie generacji II- druga generacja Typ kamery (kod literowy) SD - szybkoobrotowa MSD - szybkoobrotowa, seria mini Zoom optyczny 27-27x 37-37x itd. 4 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

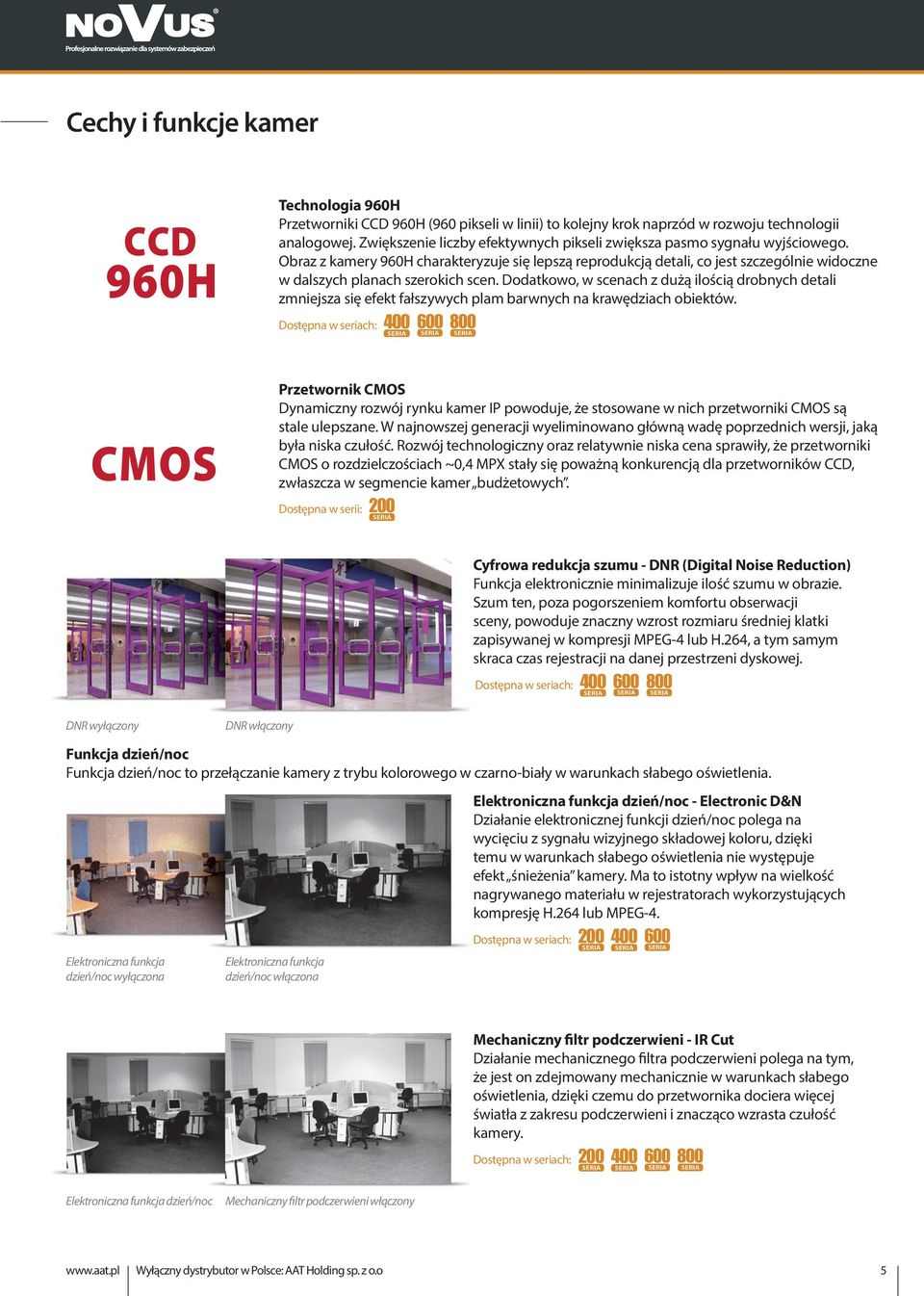

5 Cechy i funkcje kamer CCD 960H Technologia 960H Przetworniki CCD 960H (960 pikseli w linii) to kolejny krok naprzód w rozwoju technologii analogowej. Zwiększenie liczby efektywnych pikseli zwiększa pasmo sygnału wyjściowego. Obraz z kamery 960H charakteryzuje się lepszą reprodukcją detali, co jest szczególnie widoczne w dalszych planach szerokich scen. Dodatkowo, w scenach z dużą ilością drobnych detali zmniejsza się efekt fałszywych plam barwnych na krawędziach obiektów. Dostępna w seriach: CMOS Przetwornik CMOS Dynamiczny rozwój rynku kamer IP powoduje, że stosowane w nich przetworniki CMOS są stale ulepszane. W najnowszej generacji wyeliminowano główną wadę poprzednich wersji, jaką była niska czułość. Rozwój technologiczny oraz relatywnie niska cena sprawiły, że przetworniki CMOS o rozdzielczościach ~0,4 MPX stały się poważną konkurencją dla przetworników CCD, zwłaszcza w segmencie kamer budżetowych. Dostępna w serii: 200 Cyfrowa redukcja szumu - DNR (Digital Noise Reduction) Funkcja elektronicznie minimalizuje ilość szumu w obrazie. Szum ten, poza pogorszeniem komfortu obserwacji sceny, powoduje znaczny wzrost rozmiaru średniej klatki zapisywanej w kompresji MPEG-4 lub H.264, a tym samym skraca czas rejestracji na danej przestrzeni dyskowej. Dostępna w seriach: DNR wyłączony DNR włączony Funkcja dzień/noc Funkcja dzień/noc to przełączanie kamery z trybu kolorowego w czarno-biały w warunkach słabego oświetlenia. Elektroniczna funkcja dzień/noc - Electronic D&N Działanie elektronicznej funkcji dzień/noc polega na wycięciu z sygnału wizyjnego składowej koloru, dzięki temu w warunkach słabego oświetlenia nie występuje efekt śnieżenia kamery. Ma to istotny wpływ na wielkość nagrywanego materiału w rejestratorach wykorzystujących kompresję H.264 lub MPEG-4. Dostępna w seriach: Elektroniczna funkcja dzień/noc wyłączona Elektroniczna funkcja dzień/noc włączona Mechaniczny filtr podczerwieni - IR Cut Działanie mechanicznego filtra podczerwieni polega na tym, że jest on zdejmowany mechanicznie w warunkach słabego oświetlenia, dzięki czemu do przetwornika dociera więcej światła z zakresu podczerwieni i znacząco wzrasta czułość kamery. Dostępna w seriach: Elektroniczna funkcja dzień/noc Mechaniczny filtr podczerwieni włączony Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 5

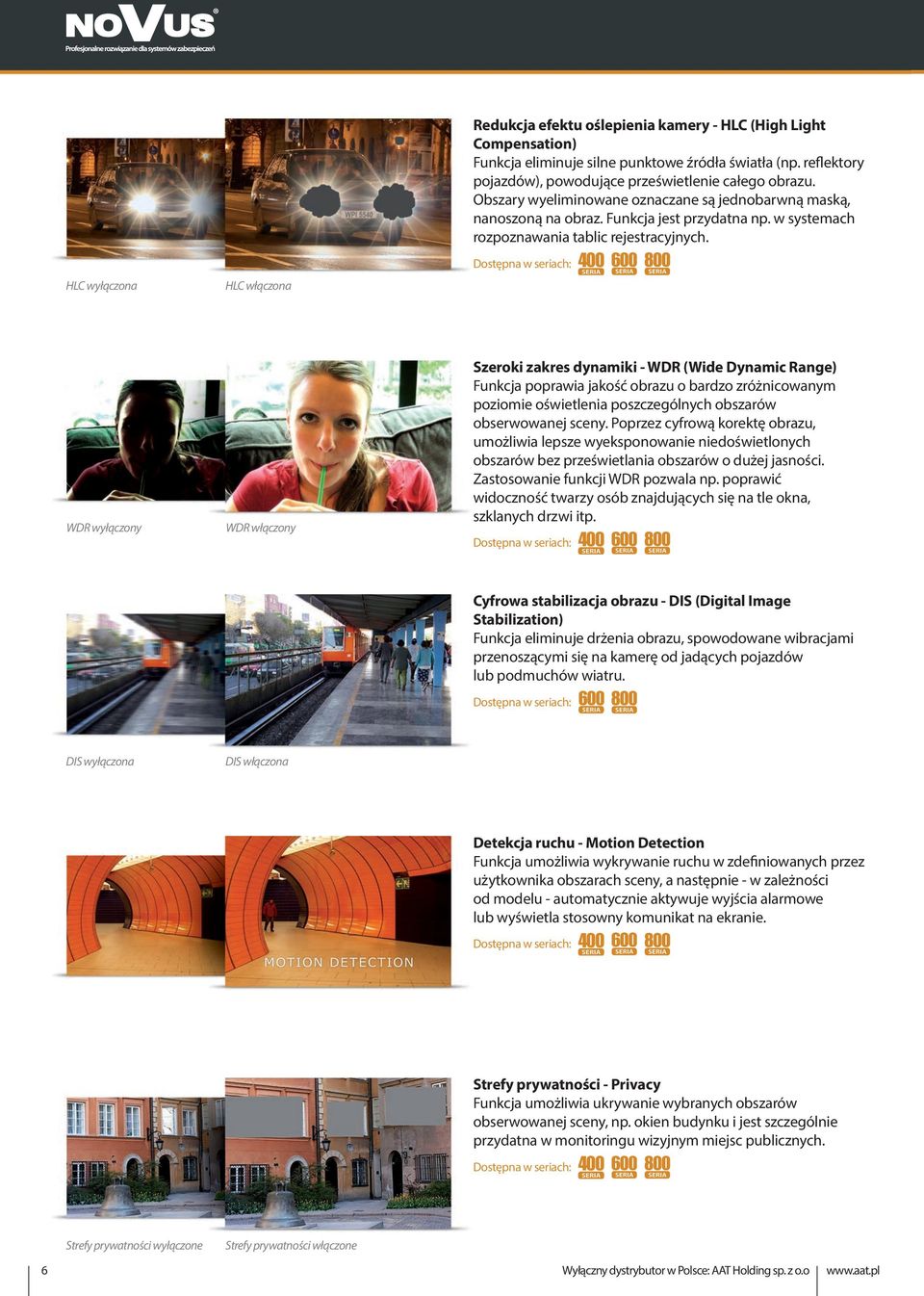

6 Redukcja efektu oślepienia kamery - HLC (High Light Compensation) Funkcja eliminuje silne punktowe źródła światła (np. reflektory pojazdów), powodujące prześwietlenie całego obrazu. Obszary wyeliminowane oznaczane są jednobarwną maską, nanoszoną na obraz. Funkcja jest przydatna np. w systemach rozpoznawania tablic rejestracyjnych. Dostępna w seriach: HLC wyłączona HLC włączona WDR wyłączony WDR włączony Szeroki zakres dynamiki - WDR (Wide Dynamic Range) Funkcja poprawia jakość obrazu o bardzo zróżnicowanym poziomie oświetlenia poszczególnych obszarów obserwowanej sceny. Poprzez cyfrową korektę obrazu, umożliwia lepsze wyeksponowanie niedoświetlonych obszarów bez prześwietlania obszarów o dużej jasności. Zastosowanie funkcji WDR pozwala np. poprawić widoczność twarzy osób znajdujących się na tle okna, szklanych drzwi itp. Dostępna w seriach: Cyfrowa stabilizacja obrazu - DIS (Digital Image Stabilization) Funkcja eliminuje drżenia obrazu, spowodowane wibracjami przenoszącymi się na kamerę od jadących pojazdów lub podmuchów wiatru. Dostępna w seriach: DIS wyłączona DIS włączona Detekcja ruchu - Motion Detection Funkcja umożliwia wykrywanie ruchu w zdefiniowanych przez użytkownika obszarach sceny, a następnie - w zależności od modelu - automatycznie aktywuje wyjścia alarmowe lub wyświetla stosowny komunikat na ekranie. Dostępna w seriach: Strefy prywatności - Privacy Funkcja umożliwia ukrywanie wybranych obszarów obserwowanej sceny, np. okien budynku i jest szczególnie przydatna w monitoringu wizyjnym miejsc publicznych. Dostępna w seriach: Strefy prywatności wyłączone Strefy prywatności włączone 6 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

7 Wydłużona migawka - DSS (Digital Slow Shutter) Funkcja pomaga uzyskać lepszy, jaśniejszy obraz w warunkach słabego oświetlenia. Dłuższy czas naświetlania przetwornika (od 1/50 s do 20 s) sprawia, że obraz jest rzadziej odczytywany. Ubocznym efektem wydłużonej migawki jest smużenie przy szybko poruszających się obiektach. Dostępna w seriach: DSS wyłączona DSS włączona Rozdzielczość pozioma TVL To zdolność kamery do rozpoznawania szczegółów obrazu. Parametr TVL informuje, ile białych i czarnych pionowych linii może się maksymalnie zmieścić w obrazie. Rozdzielczość wyznaczana jest w warunkach laboratoryjnych na obrazach testowych. Dostępna w seriach: TVL 700 TVL Inteligentny IR - IR smart Funkcja zapewniająca zrównoważony poziom jasności obrazu przy pracy oświetlacza IR. Chroni przed prześwietlaniem obiektów znajdujących się w niewielkiej odległości od kamery i jej oświetlacza. Dostępna w seriach: IR smart wyłączony IR smart włączony F-DNR - funkcja Defog Funkcja Defog może być wykorzystana do poprawy wyrazistości obrazu w trudnych warunkach pogodowych. Niweluje zakłócenia spowodowane mgłą, opadami deszczu lub śniegu. Dostępna w serii: 600 F-DNR wyłączona F-DNR właczona Format obiektywu Format obiektywu powinien być większy lub i sam jak format przetwornika kamery, z którą obiektyw współpracuje. Dopuszczalne jest zastosowanie obiektywu o większym formacie niż rozmiar przetwornika kamery (kąt widzenia zmniejsza się ok. 30%). Złe dobranie obiektywu powoduje np. rozmycie obrazu, winietowanie lub zawężenie kąta obserwacji. Dostępna w seriach: Dopuszczalne dopasowanie obiektywu - zawężony kąt obserwacji Format obiektywu - 1/2 Format przetwornika - 1/3" Niedopuszczalne dopasowanie obiektywu - winietowanie obrazu Format obiektywu - 1/4" Format przetwornika - 1/3" Prawidłowe dopasowanie obiektywu - obraz poprawny Format obiektywu - 1/3" Format przetwornika - 1/3" Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 7

8 Brak korekcji IR Korekcja IR Obiektywy IR - korekcja aberracji Zastosowanie w obiektywach korekcji aberracji dla zakresu światła podczerwonego ma szczególne znaczenie w przypadku kamer dualnych (D&N) i monochromatycznych, pracujących przy świetle dziennym i sztucznym (gdzie znaczna część promieniowania przypada na zakres podczerwieni), bądź z oświetlaczami podczerwieni. Brak korekcji IR może skutkować utratą ostrości rejestrowanego obrazu. Dostępna w seriach: Wygodna regulacja obiektywu Możliwość łatwego regulowania długości ogniskowej i ostrości obiektywu bez konieczności otwierania obudowy. Dostępna w seriach: Kamera NOVUS NVDN-881H/IRH-2 Kamera zainstalowana na suficie Kamera zainstalowana na skośnym suficie Kamera zainstalowana na ścianie 3-osiowa regulacja położenia modułu kamerowego - 3-axis Funkcja 3-osiowej regulacji położenia modułu kamerowego w obudowie umożliwia zainstalowanie kamery kopułkowej w dowolnej pozycji, na dowolnie nachylonej powierzchni. Dostępna w seriach: Wyjście alarmowe w kamerach Kamera wysyła sygnał do wyjścia alarmowego w momencie wykrycia ruchu. Dzięki tej funkcji system alarmowy pracuje autonomicznie, a kamera jest połączona bezpośrednio z centralą alarmową. To szczególnie przydatne rozwiązanie, gdy detekcja ruchu na kamerze ma być wykorzystana do sygnalizowania zdarzeń lub załączenia dodatkowego oświetlenia, a nie ma możliwości dodania nowych przewodów w instalacji. Dostępna w seriach: 800 Magistrala RS-485 Za pomocą RS-485 można zmienić ustawienia kamery bez konieczności uzyskiwania bezpośredniego dostępu do niej. Kamerę można skonfigurować przy użyciu klawiatur NV-KBD70 i NV-KBD40 lub rejestratora. To funkcja szczególnie przydatna, gdy fizyczny dostęp do kamery jest utrudniony. Dostępna w seriach: 800 Obudowa wandaloodporna To rodzaj obudowy o podwyższonej wytrzymałości mechanicznej. Wykonany ze stopu aluminium korpus kamery oraz przeźroczysty poliwęglanowy klosz gwarantują odporność na urazy mechaniczne, potwierdzoną stosownym certyfikatem. Dla przykładu, obudowy kamer wandaloodpornych z serii 800 posiadają najwyższy 10 stopień odporności według skali IK. Dostępna w seriach: Standardowa kamera kopułkowa Wandaloodporna kamera marki NOVUS 8 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

9 Klasy szczelności IP65, IP66, IP67 IP 65 - obudowa całkowicie pyłoszczelna, odporna na zalanie strumieniami wody z dowolnego kierunku IP 66 - obudowa całkowicie pyłoszczelna, odporna na zalanie silnymi strumieniami wody ze wszystkich kierunków lub zalanie falą IP 67 - obudowa całkowicie pyłoszczelna, odporna na zanurzenie na głębokość 1 m przez 30 min. Dostępna w seriach: Wydłużona żywotność LED - stabilizacja prądu W kamerach z wbudowanym oświetlaczem IR najbardziej zawodnym elementem są diody LED. Dzięki funkcji stabilizacji prądu oświetlacza IR znacząco wydłuża się żywotność diod LED, co obniża koszty serwisowania urządzeń. Dostępna w seriach: Protokół sterowania N-Control N-Control pozwala sterować kamerami obrotowymi i rejestratorami marki NOVUS poprzez magistralę RS-485. Niweluje efekt utraty kontroli nad kamerą obrotową w przypadku wystąpienia błędów w transmisji. Protokół umożliwiateż zarządzanie grupą kamer dzięki opcji globalnego sterowania niektórymi funkcjami. Dostępny w seriach: Funkcje kamer PTZ Kamery PTZ potrafią automatycznie poruszać się pomiędzy uprzednio zdefiniowanych przez operatora punktami lub po wybranych trasach. Dostępna w seriach: i kamerze NVC-DN6118SD/IR preset 1 preset 2 Preset - ujęcie programowalne To zapisana w pamięci kamery określona pozycja ze zdefiniowanym zoomem i ostrością. Pozycja może zostać w dowolnym momencie wywołana przez użytkownika lub uruchomiona programowo z wykorzystaniem klawiatury lub rejestratora. preset 1 preset 2 preset 3 Patrol - Tour Funkcja umożliwia wywoływanie sekwencji zapisanych wcześniej presetów, tras obserwacji, innych patroli i autoskanowania. Można zaprogramować określoną liczbę czynności, które zostaną przez kamerę wywołane w wybranym czasie lub z wybraną liczbą powtórzeń. preset 4 Trasa obserwacji - Pattern Funkcja umożliwia zapisanie a następnie odtworzenie dowolnych czynności wykonanych przez użytkownika sterującego kamerą PTZ (uchył/obrót/zoom) w określonym czasie. Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 9

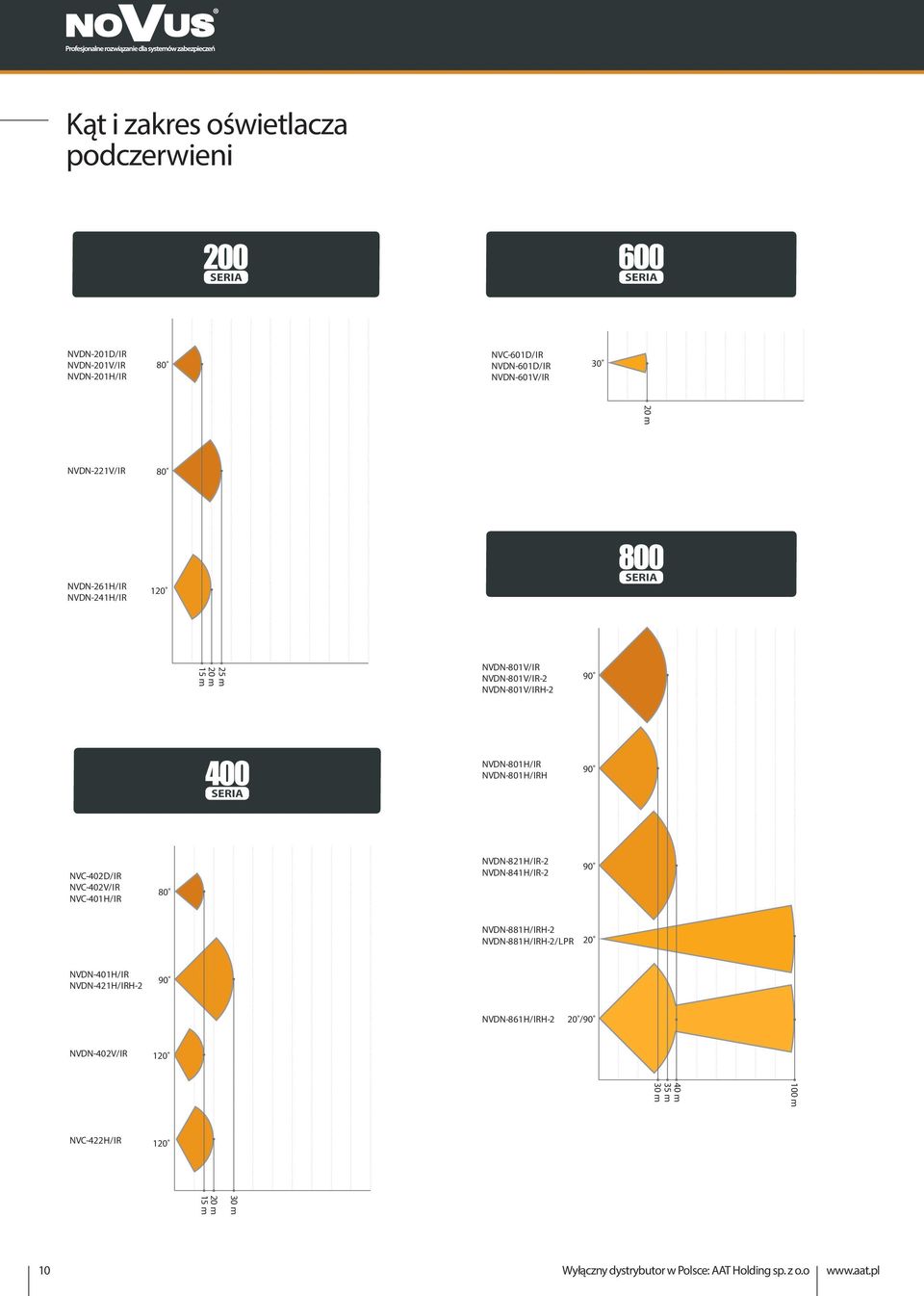

10 1 NVDN-401H/IR NVDN-421H/IRH-2 90 NVDN-841H/IR-2 20 NVDN-402V/IR 120 NVDN-881H/IRH-2 NVDN-881H/IRH-2/LPR 20 NVC-422H/IR Kąt i zakres oświetlacza podczerwieni NVC-422H/IR 120 NVDN-861H/IRH-2 20 /90 20 m 15 m 30 m 40 m 35 m 30 m 100 m NVDN-201D/IR NVDN-201V/IR NVDN-201H/IR 100 m NVDN-201D/IR NVDN-201V/IR NVDN-201H/IR 80 NVC-601D/IR NVDN-601D/IR NVDN-601V/IR 30 NVDN-221V/IR 20 m NVDN-221V/IR 80 NVDN-261H/IR NVDN-241H/IR NVDN-261H/IR NVDN-241H/IR m 20 m 15 m NVDN-801V/IR NVDN-801V/IR-2 NVDN-801V/IRH-2 90 NVC-402D/IR NVC-402V/IR NVC-401H/IR NVDN-801H/IR NVDN-801H/IRH 90 NVDN-401H/IR NVDN-421H/IRH-2 NVDN-402V/IR NVC-402D/IR NVC-402V/IR NVC-401H/IR 80 NVDN-821H/IR-2 NVDN-841H/IR-2 90 NVDN-881H/IRH-2 NVDN-881H/IRH-2/LPR 20 NVC-422H/IR NVDN-401H/IR NVDN-421H/IRH-2 90 NVDN-861H/IRH-2 20 /90 NVDN-402V/IR m 40 m 35 m 30 m NVC-422H/IR 120 NVDN-201D/IR NVDN-201V/IR NVDN-201H/IR 30 m 20 m 15 m 10 NVC-601D/IR NVDN-601D/IR NVDN-601V/IR 30 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o NVDN-221V/IR

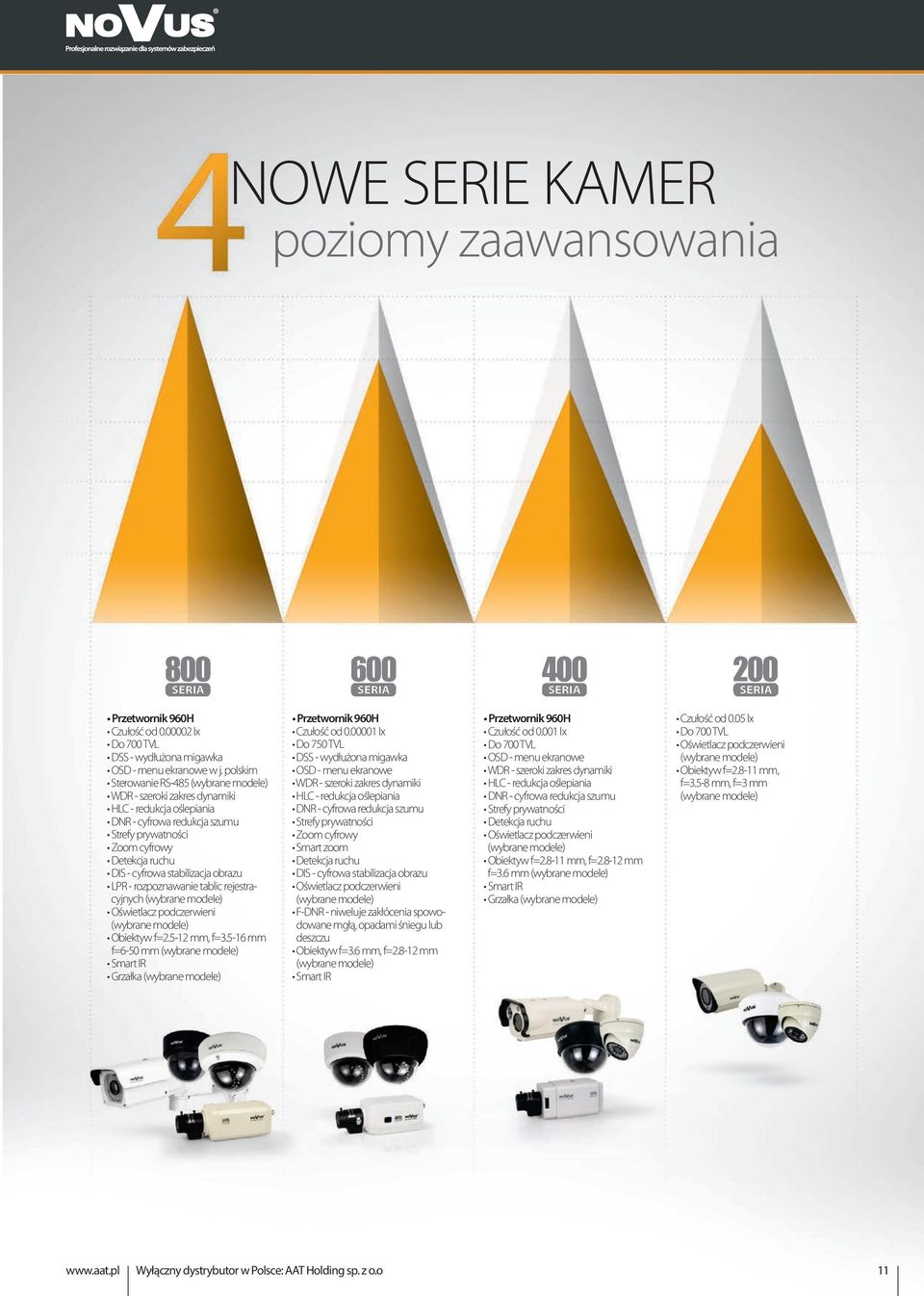

11 NOWE SERIE KAMER poziomy zaawansowania Przetwornik 960H Czułość od lx Do 700 TVL DSS - wydłużona migawka OSD - menu ekranowe w j. polskim Sterowanie RS-485 (wybrane modele) WDR - szeroki zakres dynamiki HLC - redukcja oślepiania DNR - cyfrowa redukcja szumu Strefy prywatności Zoom cyfrowy Detekcja ruchu DIS - cyfrowa stabilizacja obrazu LPR - rozpoznawanie tablic rejestracyjnych (wybrane modele) Oświetlacz podczerwieni (wybrane modele) Obiektyw f= mm, f= mm f=6-50 mm (wybrane modele) Smart IR Grzałka (wybrane modele) Przetwornik 960H Czułość od lx Do 750 TVL DSS - wydłużona migawka OSD - menu ekranowe WDR - szeroki zakres dynamiki HLC - redukcja oślepiania DNR - cyfrowa redukcja szumu Strefy prywatności Zoom cyfrowy Smart zoom Detekcja ruchu DIS - cyfrowa stabilizacja obrazu Oświetlacz podczerwieni (wybrane modele) F-DNR - niweluje zakłócenia spowodowane mgłą, opadami śniegu lub deszczu Obiektyw f=3.6 mm, f= mm (wybrane modele) Smart IR Przetwornik 960H Czułość od lx Do 700 TVL OSD - menu ekranowe WDR - szeroki zakres dynamiki HLC - redukcja oślepiania DNR - cyfrowa redukcja szumu Strefy prywatności Detekcja ruchu Oświetlacz podczerwieni (wybrane modele) Obiektyw f= mm, f= mm f=3.6 mm (wybrane modele) Smart IR Grzałka (wybrane modele) Czułość od 0.05 lx Do 700 TVL Oświetlacz podczerwieni (wybrane modele) Obiektyw f= mm, f=3.5-8 mm, f=3 mm (wybrane modele) Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 11

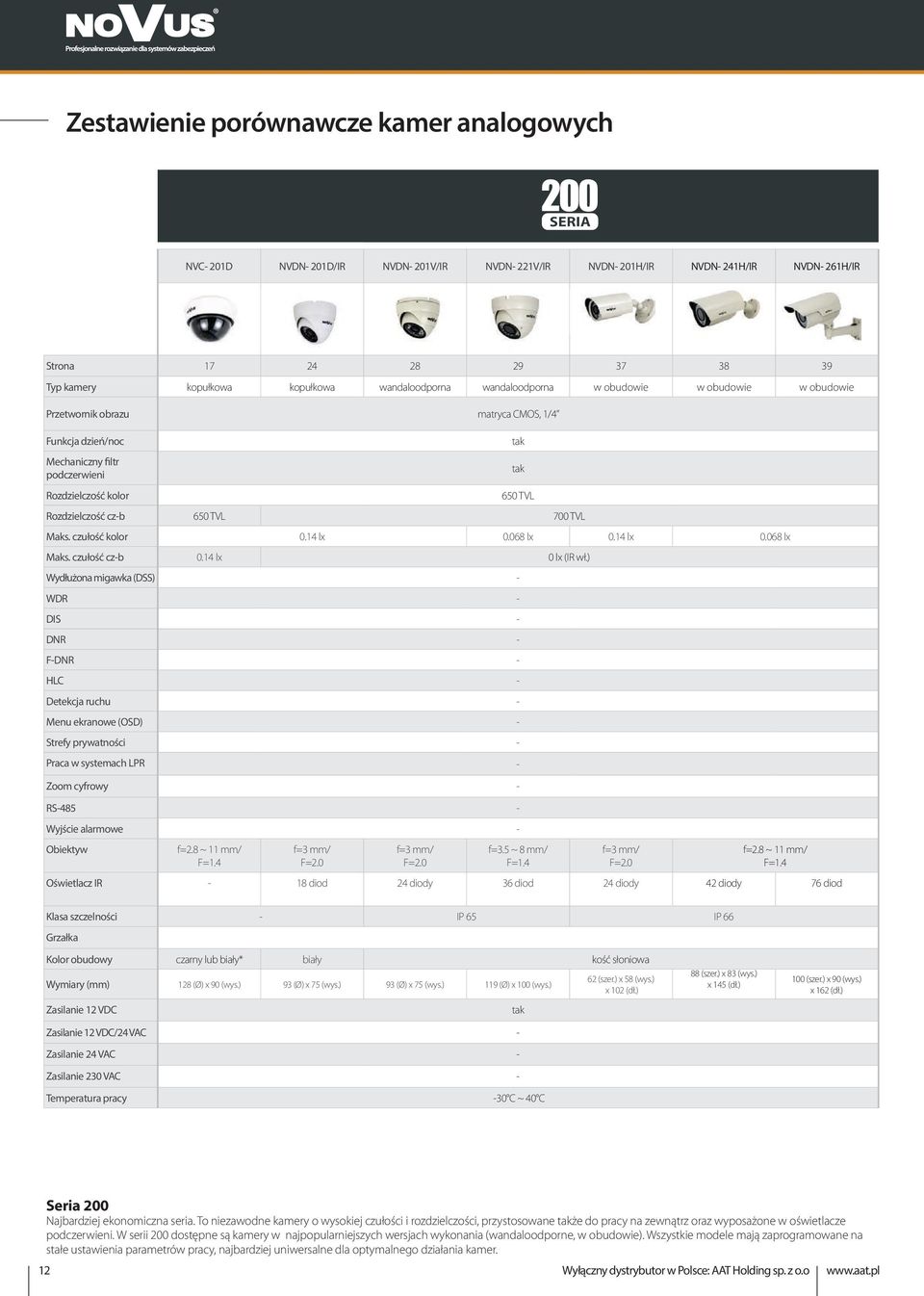

12 Zestawienie porównawcze kamer analogowych NVC- 201D NVDN- 201D/IR NVDN- 201V/IR NVDN- 221V/IR NVDN- 201H/IR NVDN- 241H/IR NVDN- 261H/IR Strona Typ kamery kopułkowa kopułkowa wandaloodporna wandaloodporna w obudowie w obudowie w obudowie Przetwornik obrazu matryca CMOS, 1/4 Funkcja dzień/noc Mechaniczny filtr podczerwieni Rozdzielczość kolor 650 TVL Rozdzielczość cz-b 650 TVL 700 TVL Maks. czułość kolor 0.14 lx lx 0.14 lx lx Maks. czułość cz-b 0.14 lx 0 lx (IR wł.) Wydłużona migawka (DSS) - WDR - DIS - DNR - F-DNR - HLC - Detekcja ruchu - Menu ekranowe (OSD) - Strefy prywatności - Praca w systemach LPR - Zoom cyfrowy - RS Wyjście alarmowe - Obiektyw f=2.8 ~ 11 mm/ F=1.4 f=3 mm/ F=2.0 f=3 mm/ F=2.0 f=3.5 ~ 8 mm/ F=1.4 f=3 mm/ F=2.0 f=2.8 ~ 11 mm/ F=1.4 Oświetlacz IR - 18 diod 24 diody 36 diod 24 diody 42 diody 76 diod Klasa szczelności - IP 65 IP 66 Grzałka Kolor obudowy czarny lub biały* biały kość słoniowa 128 (Ø) x 90 (wys.) 93 (Ø) x 75 (wys.) 93 (Ø) x 75 (wys.) 119 (Ø) x 100 (wys.) Zasilanie 12 VDC Zasilanie 12 VDC/24 VAC - Zasilanie 24 VAC - Zasilanie 230 VAC - Temperatura pracy -30 C ~ 40 C 62 (szer.) x 58 (wys.) x 102 (dł.) 88 (szer.) x 83 (wys.) x 145 (dł.) 100 (szer.) x 90 (wys.) x 162 (dł.) Seria 200 Najbardziej ekonomiczna seria. To niezawodne kamery o wysokiej czułości i rozdzielczości, przystosowane że do pracy na zewnątrz oraz wyposażone w oświetlacze podczerwieni. W serii 200 dostępne są kamery w najpopularniejszych wersjach wykonania (wandaloodporne, w obudowie). Wszystkie modele mają zaprogramowane na stałe ustawienia parametrów pracy, najbardziej uniwersalne dla optymalnego działania kamer. 12 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

13 NVC- 401D NVC- 402D/IR NVC- 422D NVC- 402V/IR NVDN- 402V/IR NVC- 401H/IR NVC- 422H/IR NVDN- 401H/IR NVDN- 421H/IRH-2 NVC- 402C NVDN- 402C kopułkowa kopułkowa kopułkowa wandaloodporna wandaloodporna w obudowie w obudowie w obudowie w obudowie kompaktowa kompaktowa matryca CCD, 1/3 SONY Super HAD II TVL 650 TVL 700 TVL 650 TVL 700 TVL 650 TVL 700 TVL 650 TVL 700 TVL 0.14 lx lx 0.14 lx lx 0.14 lx 0.05 lx 0.01 lx 0.05 lx 0.14 lx 0 lx (IR wł.) - 0 lx (IR wł.) 0.05 lx lx *** *** *** f=3.6 mm/ F=2.0 f=2.8 ~ 11 mm/ F=1.4 f=3.6 mm/ F= f=2.8 ~ 11 mm/ F= diody - 24 diody 2 diody LED dużej mocy f=3.6 mm/ F=2.0 f=2.8 ~ 11 mm/ F=1.4 f=2.8 ~ 12 mm/ F= diody 44 diody 2 diody LED dużej mocy - - IP 65 IP czarny lub biały* biały czarny lub biały* kość słoniowa biały 100 (Ø) x 70 (wys.) 93 (Ø) x 75 (wys.) 128 (Ø) x 90 (wys.) 94 (Ø) x 80 (wys.) 120 (Ø) x 98 (wys.) 66 (szer.) x 67 (wys.) x 111 (dł.) 90 (szer.) x 89 (wys.) x 160 (dł.) 65 (szer.) x 77 (wys.) x 178 (dł.) 107(szer.) x 111(wys.) x 255 (dł.) 58 (szer.) x 62 (wys.) x 128 (dł.) C ~ 40 C -30 C ~ 45 C -30 C ~ 40 C -20 C ~ 50 C -30 C ~ 50 C -30 C ~ 45 C - 58 (szer.) x 62 (wys.) x 128 (dł.) *funkcja/cecha dostępna w wybranych modelach danego typu **funkcja/cecha dostępna przy zastosowaniu opcjonalnego pilota NV-RCB2 ***funkcja dostępna z pilota NV-RCUTC poprzez przewód koncentryczny Seria 400 Zaawansowana seria kamer w bardzo atrakcyjnej cenie. To kamery o bardzo wysokiej rozdzielczości i wysokiej czułości, wyposażone w cały szereg funkcji obróbki obrazu (WDR, HLC, DNR). W serii 400 są zarówno kamery z elektroniczną funkcją dzień/noc, jak i z mechanicznie przełączanym filtrem IR, anglojęzyczne menu ekranowe umożliwia lokalną konfigurację kamer. Wybrane modele są wyposażone w oświetlacz podczerwieni. Seria 600 oferuje dużą różnorodność obudów (kopułkowe, wandaloodporne, w obudowie, kompaktowe) i wyposażenia. Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 13

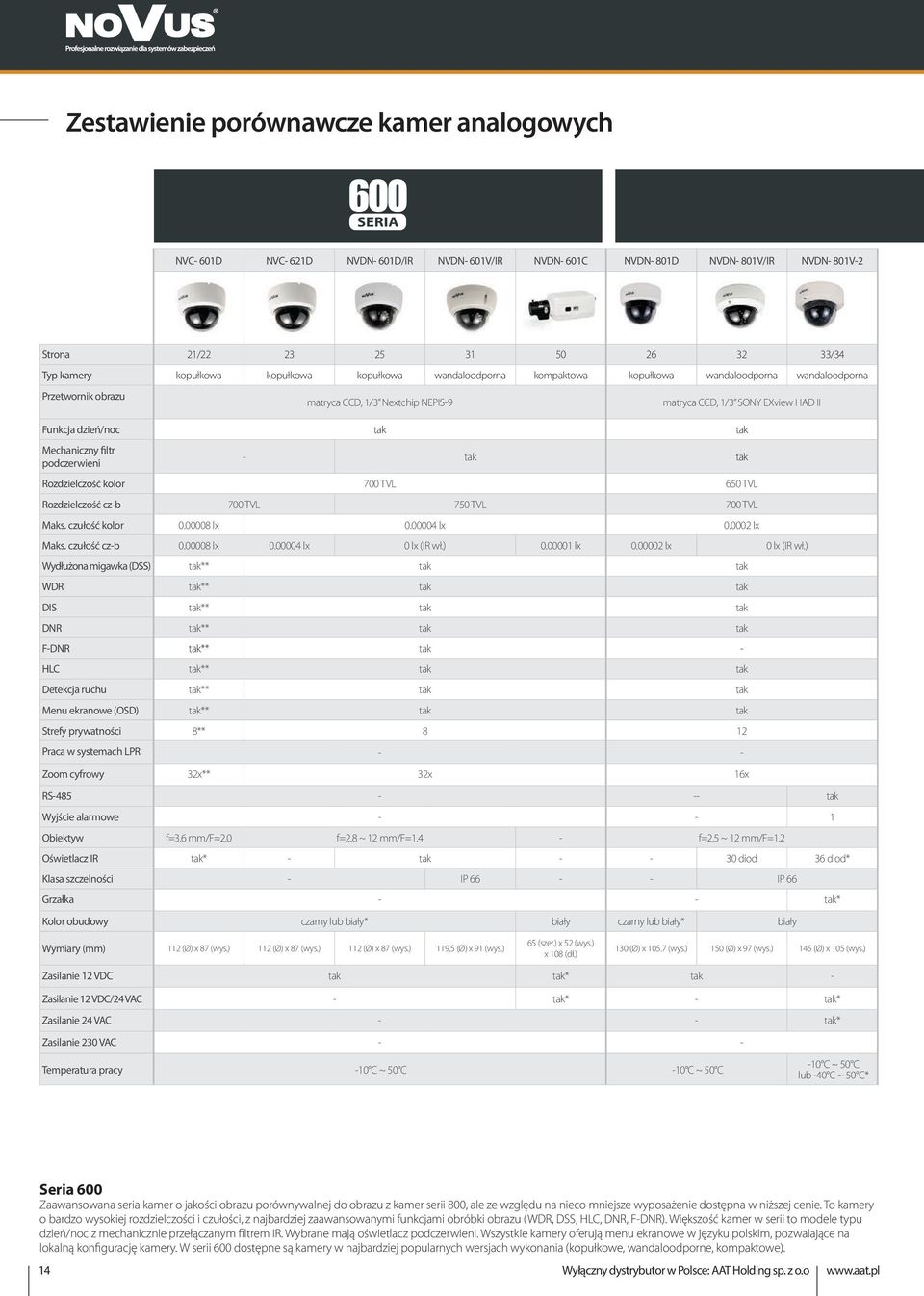

14 Zestawienie porównawcze kamer analogowych NVC- 601D NVC- 621D NVDN- 601D/IR NVDN- 601V/IR NVDN- 601C NVDN- 801D NVDN- 801V/IR NVDN- 801V-2 Strona 21/ /34 Typ kamery kopułkowa kopułkowa kopułkowa wandaloodporna kompaktowa kopułkowa wandaloodporna wandaloodporna Przetwornik obrazu matryca CCD, 1/3 Nextchip NEPIS-9 matryca CCD, 1/3 SONY EXview HAD II Funkcja dzień/noc Mechaniczny filtr podczerwieni - Rozdzielczość kolor 700 TVL 650 TVL Rozdzielczość cz-b 700 TVL 750 TVL 700 TVL Maks. czułość kolor lx lx lx Maks. czułość cz-b lx lx 0 lx (IR wł.) lx lx 0 lx (IR wł.) Wydłużona migawka (DSS) ** WDR ** DIS ** DNR ** F-DNR ** - HLC ** Detekcja ruchu ** Menu ekranowe (OSD) ** Strefy prywatności 8** 8 12 Praca w systemach LPR - - Zoom cyfrowy 32x** 32x 16x RS Wyjście alarmowe Obiektyw f=3.6 mm/f=2.0 f=2.8 ~ 12 mm/f=1.4 - f=2.5 ~ 12 mm/f=1.2 Oświetlacz IR * diod 36 diod* Klasa szczelności - IP IP 66 Grzałka - - * Kolor obudowy czarny lub biały* biały czarny lub biały* biały 112 (Ø) x 87 (wys.) 112 (Ø) x 87 (wys.) 112 (Ø) x 87 (wys.) 119,5 (Ø) x 91 (wys.) 65 (szer.) x 52 (wys.) x 108 (dł.) 130 (Ø) x (wys.) 150 (Ø) x 97 (wys.) 145 (Ø) x 105 (wys.) Zasilanie 12 VDC * - Zasilanie 12 VDC/24 VAC - * - * Zasilanie 24 VAC - - * Zasilanie 230 VAC - - Temperatura pracy -10 C ~ 50 C -10 C ~ 50 C -10 C ~ 50 C lub -40 C ~ 50 C* Seria 600 Zaawansowana seria kamer o jakości obrazu porównywalnej do obrazu z kamer serii 800, ale ze względu na nieco mniejsze wyposażenie dostępna w niższej cenie. To kamery o bardzo wysokiej rozdzielczości i czułości, z najbardziej zaawansowanymi funkcjami obróbki obrazu (WDR, DSS, HLC, DNR, F-DNR). Większość kamer w serii to modele typu dzień/noc z mechanicznie przełączanym filtrem IR. Wybrane mają oświetlacz podczerwieni. Wszystkie kamery oferują menu ekranowe w języku polskim, pozwalające na lokalną konfigurację kamery. W serii 600 dostępne są kamery w najbardziej popularnych wersjach wykonania (kopułkowe, wandaloodporne, kompaktowe). 14 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

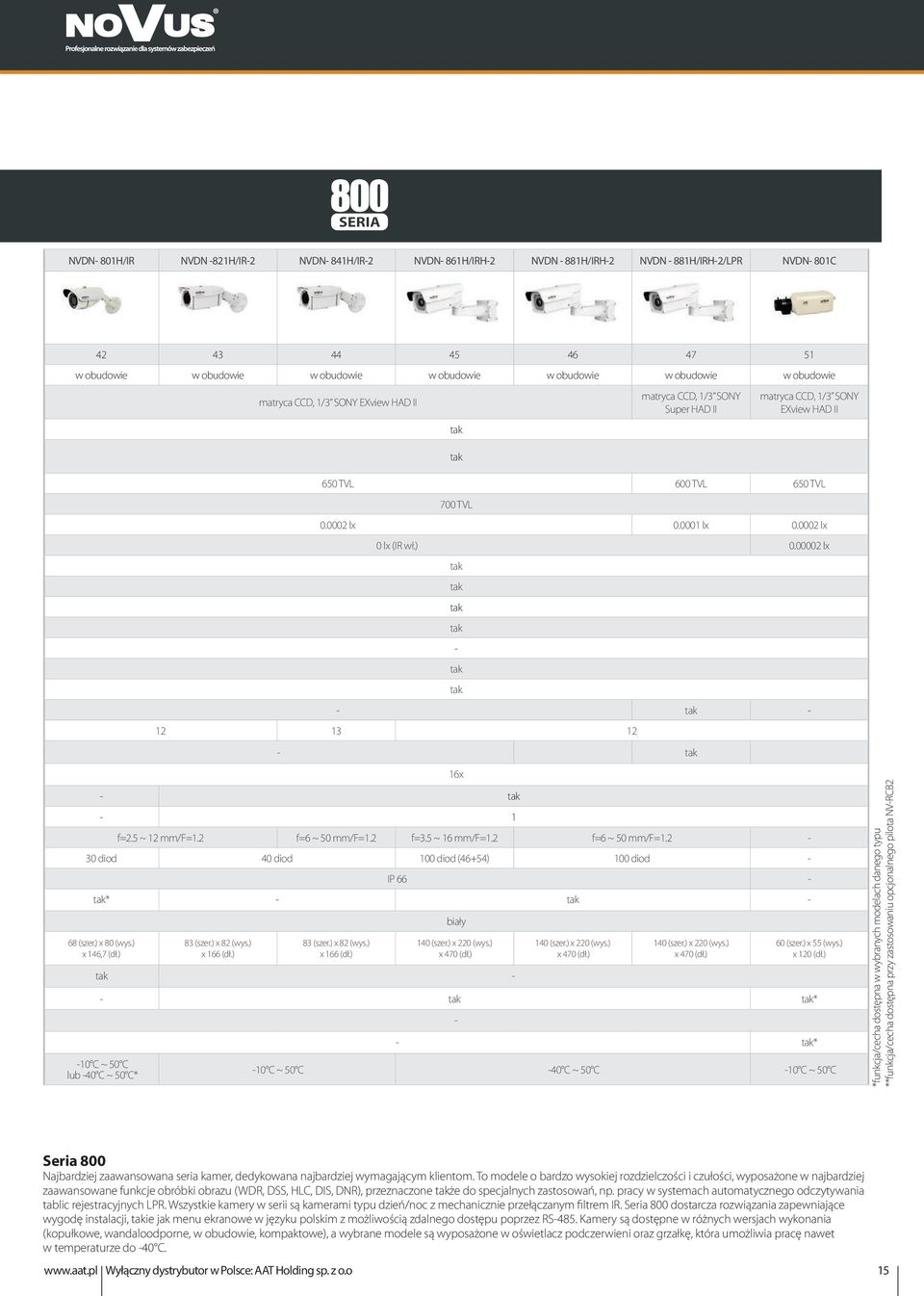

15 NVDN- 801H/IR NVDN -821H/IR-2 NVDN- 841H/IR-2 NVDN- 861H/IRH-2 NVDN - 881H/IRH-2 NVDN - 881H/IRH-2/LPR NVDN- 801C w obudowie w obudowie w obudowie w obudowie w obudowie w obudowie w obudowie matryca CCD, 1/3 SONY EXview HAD II matryca CCD, 1/3 SONY Super HAD II matryca CCD, 1/3 SONY EXview HAD II 650 TVL 600 TVL 650 TVL 700 TVL lx lx lx 0 lx (IR wł.) lx x f=2.5 ~ 12 mm/f=1.2 f=6 ~ 50 mm/f=1.2 f=3.5 ~ 16 mm/f=1.2 f=6 ~ 50 mm/f= diod 40 diod 100 diod (46+54) 100 diod - IP 66 - * (szer.) x 80 (wys.) x 146,7 (dł.) 83 (szer.) x 82 (wys.) x 166 (dł.) 83 (szer.) x 82 (wys.) x 166 (dł.) biały 140 (szer.) x 220 (wys.) x 470 (dł.) (szer.) x 220 (wys.) x 470 (dł.) 140 (szer.) x 220 (wys.) x 470 (dł.) 60 (szer.) x 55 (wys.) x 120 (dł.) - * -10 C ~ 50 C lub -40 C ~ 50 C* - - * -10 C ~ 50 C -40 C ~ 50 C -10 C ~ 50 C *funkcja/cecha dostępna w wybranych modelach danego typu **funkcja/cecha dostępna przy zastosowaniu opcjonalnego pilota NV-RCB2 Seria 800 Najbardziej zaawansowana seria kamer, dedykowana najbardziej wymagającym klientom. To modele o bardzo wysokiej rozdzielczości i czułości, wyposażone w najbardziej zaawansowane funkcje obróbki obrazu (WDR, DSS, HLC, DIS, DNR), przeznaczone że do specjalnych zastosowań, np. pracy w systemach automatycznego odczytywania tablic rejestracyjnych LPR. Wszystkie kamery w serii są kamerami typu dzień/noc z mechanicznie przełączanym filtrem IR. Seria 800 dostarcza rozwiązania zapewniające wygodę instalacji, ie jak menu ekranowe w języku polskim z możliwością zdalnego dostępu poprzez RS-485. Kamery są dostępne w różnych wersjach wykonania (kopułkowe, wandaloodporne, w obudowie, kompaktowe), a wybrane modele są wyposażone w oświetlacz podczerwieni oraz grzałkę, która umożliwia pracę nawet w temperaturze do -40 C. Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 15

16 Zestawienie porównawcze kamer szybkoobrotowych NVC-DN6118SD/IR NVC-DN6112MSD-II NVC-DN6127SD-II NVC-DN6137SD-II Strona Typ kamery dzień/noc (mechaniczny filtr podczerwieni) dzień/noc (mechaniczny filtr podczerwieni) dzień/noc (mechaniczny filtr podczerwieni) Przetwornik 1/3 CCD, SONY EXview HAD II 1/4 CCD, matryca SONY Super HAD 1/4 CCD, matryca SONY Super HAD Rozdzielczość (kolor/cz-b) 650 TVL/650 TVL 560 TVL/600 TVL 550 TVL/680 TVL Czułość 0.01 lx/f=1.2 - kolor (1/50 s), lx/f=1.2 - cz-b 0 lx (IR on) - cz-b 2.0 lx/f=1.6 - kolor (1/50 s), lx/f=1.6 - cz-b, DSS (5,12 s) 0.2 lx/f=1.6 - kolor (1/50 s), 0.02 lx/f=1.6 - cz-b (1/50 s) 0.2 lx/f=1.6 - kolor (1/50 s), 0.02 lx/f=1.6 - cz-b (1/50 s) Zoom optyczny/cyfrowy 18x/- 12x/12x 27x/16x 37x/16x Typ obiektywu motor-zoom z automatyczną przysłoną i ostrością f=5 ~ 90 mm/f=1.6 ~ 3.0 motor-zoom z automatyczną przysłoną i ostrością, f=3.6 ~ 44.3 mm/f=1.6 ~ 2.0 motor-zoom z automatyczną przysłoną i ostrością, f=3.5 ~ 95 mm/f=1.6 ~ 2.8 motor-zoom z automatyczną przysłoną i ostrością, f=3.5 ~ 129,5 mm/f=1.6 ~ 3.9 Oświetlacz IR 8 diod LED dużej mocy Funkcje procesora obrazu kamery BLC DSS, DIS, DNR DSS, DIS, DNR, HLC Tryb przełączania dzień/noc automatyczny/manualny automatyczny/manualny automatyczny/manualny Presety Patrole 7 (do 16 funkcji na patrol) 8 (do 42 funkcji każdy) 8 (do 40 funkcji każdy) Trasy obserwacji 6 (do 2 min. na trasę) 8 (maks. 880 poleceń lub 5 min. na trasę) 8 (maks. 760 poleceń lub 5 min. na trasę) Trasy automatycznego skanowania Strefy prywatności Menu ekranowe języki: polski, angielski, rosyjski i inne języki: polski, angielski, rosyjski i inne języki: polski, angielski, rosyjski i inne Hasło dostępu do menu 6 znaków (litery i cyfry), 4 znaki (litery i cyfry), 4 znaki (litery i cyfry) Wejścia/wyjścia alarmowe - 3 (NO/NC)/1 przekaźnikowe 3 (NO/NC)/1 przekaźnikowe Zdalne sterowanie - RS-485 RS-485 Zakres obrotu w pionie/poziomie 0 ~ 90 /360 (obrót ciągły) 0 ~ 180 /360 (obrót ciągły) 0 ~ 90 /360 (obrót ciągły) Prędkość obrotu w pionie/poziomie do 240 /s (proporcjonalna do zoom u) maks.360 /s (proporcjonalna do zoom u) maks. 500 /s (proporcjonalna do zoom u) Prędkość pomiędzy presetami maks. 240 /s maks.360 /s maks. 500 /s z uchwytem 339 (dł.) x 353 (wys.) z uchwytem 278 (dł.) x 230 (wys.) z uchwytem: 300 (dł) 309 (wys) Zasilanie 12 VDC 12 VDC/24 VAC 12 VDC/24 VAC Pobór mocy 36 W (IR i grzałka wł.) 22 W (grzałka wł.) 36 W (grzałka wł.) Temperatura pracy -30 C ~ 55 C -30 C ~ 50 C -30 C ~ 50 C Kompatybilna obudowa zewnętrzna w zestawie z kamerą w zestawie z kamerą (IP 66, termostat, grzałka, wentylator) w zestawie z kamerą (IP 67, termostat, grzałka, wentylator) Kompatybilny uchwyt ścienny w zestawie z kamerą w zestawie z kamerą w zestawie z kamerą Kompatybilny uchwyt sufitowy - NVB-SD6CB NVB-SD6CB-II 16 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

17 Kamery kopułkowe NVC-201D-black, NVC-201D-white 200 D/N Elec. 650 TVL Lux mm f=2.8~11 Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość 650 TVL czułość lx obiektyw ze zmienną ogniskową, f=2.8 ~ 11 mm/f= mm NVC-201D-black NVC-201D-white OBRAZ Przetwornik obrazu matryca CMOS, 1/4 Liczba efektywnych pikseli 720 (H) x 576 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość lx/f=1.4 - tryb kolorowy (1/50 s) Stosunek sygnału do szumu >46 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu ze zmienną ogniskową, f=2.8 ~ 11 mm/f=1.4 Poziomy kąt widzenia obiektywu 76 ~ 22 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 128 (Ø) x 90 (wys) Masa 270 g Obudowa plastikowa, w kolorze czarnym plastikowa, w kolorze białym Zasilanie 12 VDC Pobór mocy 0,9 W Temperatura pracy -30 C ~ 45 C 128 mm (Ø) Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 17

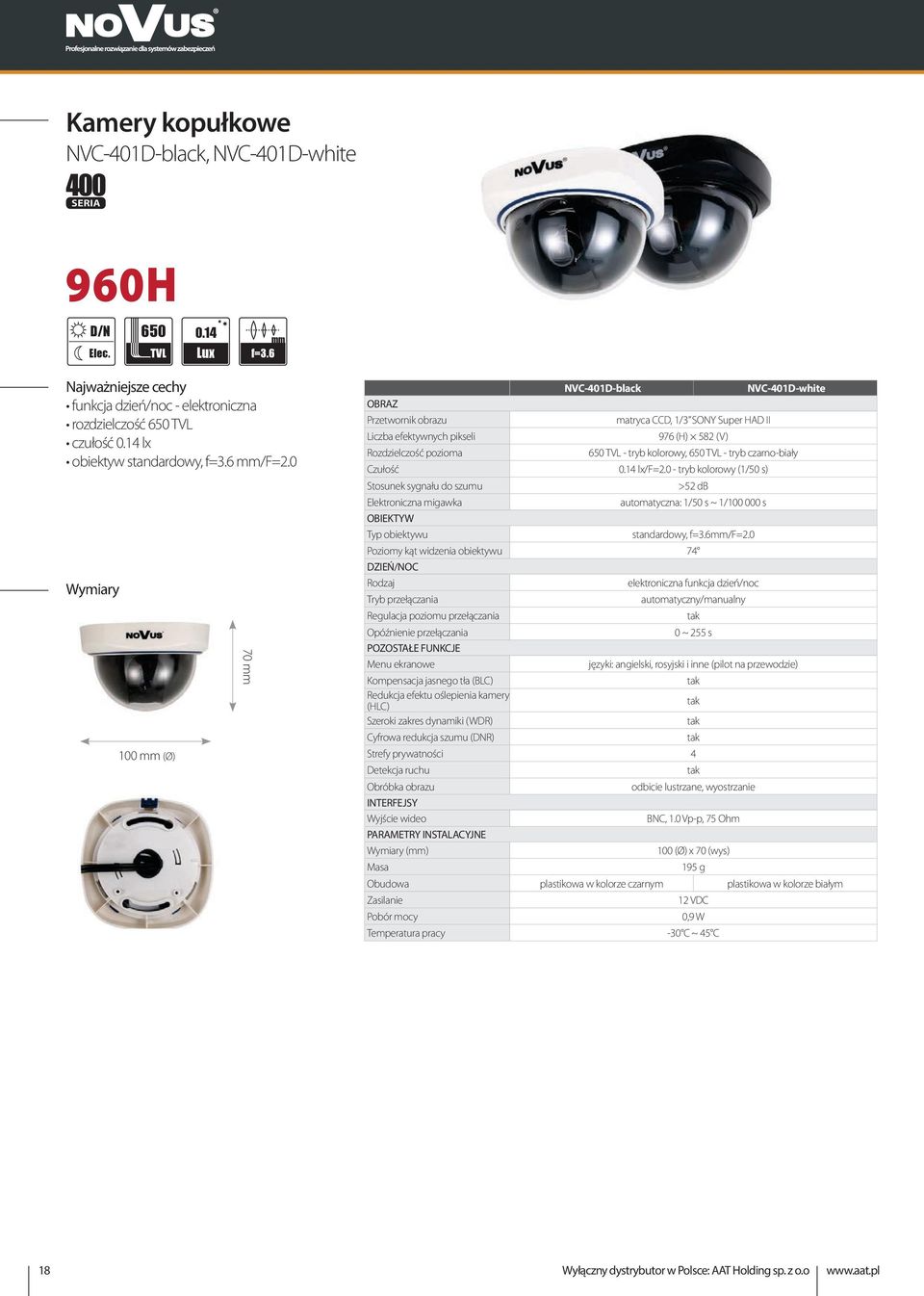

18 Kamery kopułkowe NVC-401D-black, NVC-401D-white H D/N Elec. 650 TVL 0.14 Lux mm f=3.6 Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość 650 TVL czułość 0.14 lx obiektyw standardowy, f=3.6 mm/f= mm (Ø) 70 mm NVC-401D-black NVC-401D-white OBRAZ Przetwornik obrazu matryca CCD, 1/3 SONY Super HAD II Liczba efektywnych pikseli 976 (H) 582 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość 0.14 lx/f=2.0 - tryb kolorowy (1/50 s) Stosunek sygnału do szumu >52 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu standardowy, f=3.6mm/f=2.0 Poziomy kąt widzenia obiektywu 74 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny/manualny Regulacja poziomu przełączania Opóźnienie przełączania 0 ~ 255 s POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne (pilot na przewodzie) Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa redukcja szumu (DNR) Strefy prywatności 4 Detekcja ruchu Obróbka obrazu odbicie lustrzane, wyostrzanie INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 100 (Ø) x 70 (wys) Masa 195 g Obudowa plastikowa w kolorze czarnym plastikowa w kolorze białym Zasilanie 12 VDC Pobór mocy 0,9 W Temperatura pracy -30 C ~ 45 C 18 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

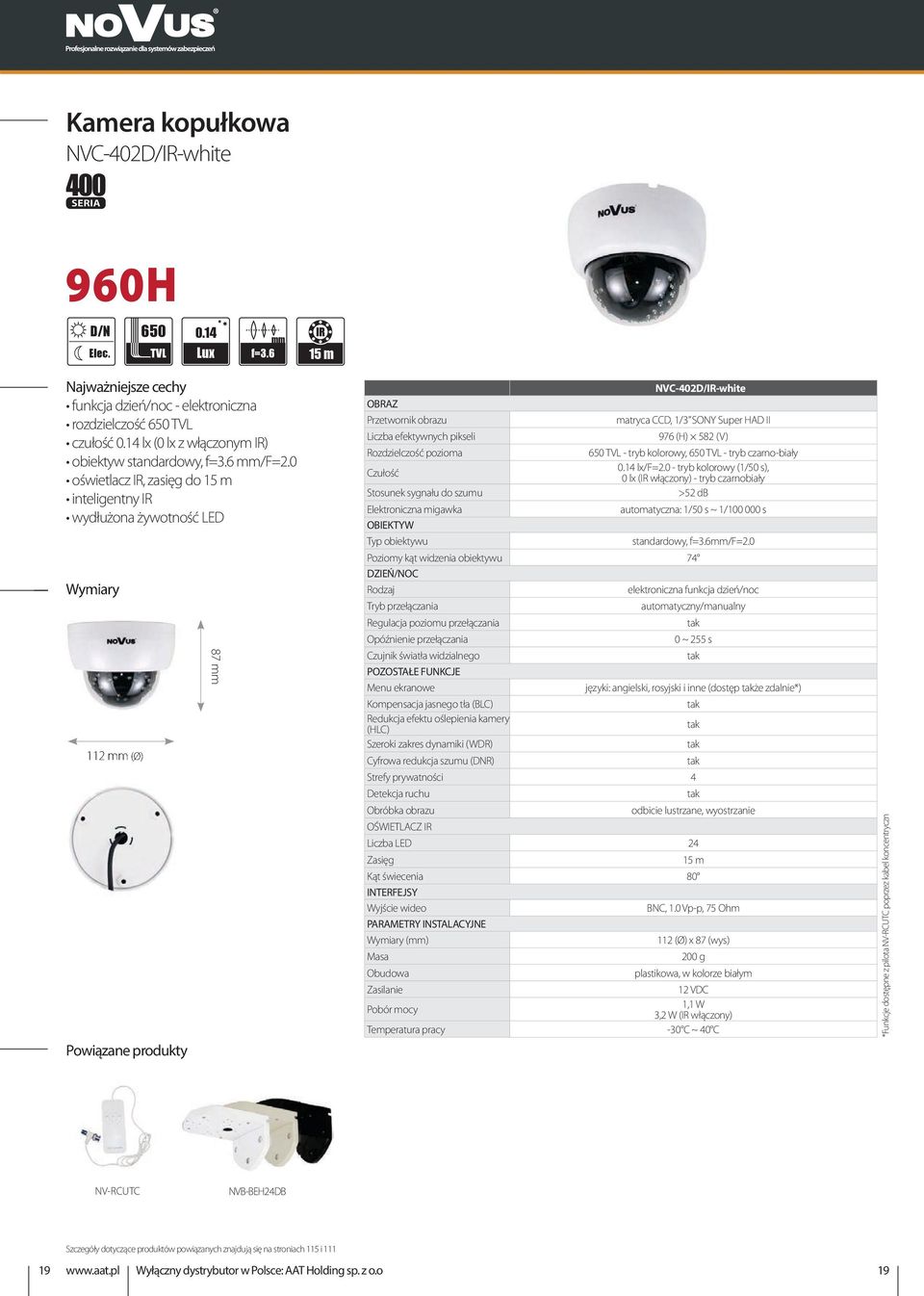

19 Kamera kopułkowa NVC-402D/IR-white H D/N Elec. 650 TVL 0.14 Lux mm f=3.6 IR 15 m Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość 650 TVL czułość 0.14 lx (0 lx z włączonym IR) obiektyw standardowy, f=3.6 mm/f=2.0 oświetlacz IR, zasięg do 15 m inteligentny IR wydłużona żywotność LED 112 mm (Ø) Powiązane produkty 87 mm NVC-402D/IR-white OBRAZ Przetwornik obrazu matryca CCD, 1/3 SONY Super HAD II Liczba efektywnych pikseli 976 (H) 582 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość 0.14 lx/f=2.0 - tryb kolorowy (1/50 s), 0 lx (IR włączony) - tryb czarnobiały Stosunek sygnału do szumu >52 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu standardowy, f=3.6mm/f=2.0 Poziomy kąt widzenia obiektywu 74 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny/manualny Regulacja poziomu przełączania Opóźnienie przełączania 0 ~ 255 s Czujnik światła widzialnego POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne (dostęp że zdalnie*) Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa redukcja szumu (DNR) Strefy prywatności 4 Detekcja ruchu Obróbka obrazu odbicie lustrzane, wyostrzanie OŚWIETLACZ IR Liczba LED 24 Zasięg 15 m Kąt świecenia 80 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 112 (Ø) x 87 (wys) Masa 200 g Obudowa plastikowa, w kolorze białym Zasilanie 12 VDC Pobór mocy 1,1 W 3,2 W (IR włączony) Temperatura pracy -30 C ~ 40 C *Funkcje dostępne z pilota NV-RCUTC poprzez kabel koncentryczn NV-RCUTC NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stroniach 115 i Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 19

20 Kamery kopułkowe NVC-422D-black, NVC-422D-white H D/N Elec. 650 TVL Lux mm f=2.8~11 Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość 650 TVL czułość lx obiektyw ze zmienną ogniskową, f=2.8 ~ 11 mm/f= mm (Ø) 90 mm NVC-422D-black NVC-422D-white OBRAZ Przetwornik obrazu matryca CCD, 1/3 SONY Super HAD II Liczba efektywnych pikseli 976 (H) 582 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość lx/f=1.4 - tryb kolorowy (1/50 s) Stosunek sygnału do szumu >52 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu ze zmienną ogniskową, f=2.8 ~ 11 mm/f=1.4 Poziomy kąt widzenia obiektywu 90 ~ 29 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny/manualny Regulacja poziomu przełączania Opóźnienie przełączania 0 ~ 255 s POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne (dostęp że zdalnie*) Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa redukcja szumu (DNR) Strefy prywatności 4 Detekcja ruchu Obróbka obrazu odbicie lustrzane, wyostrzanie INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 128 (Ø) x 90 (wys.) Masa 270 g Obudowa plastikowa, w kolorze czarnym plastikowa, w kolorze białym Zasilanie 12 VDC Pobór mocy 0,9 W Temperatura pracy -30 C ~ 45 C * Funkcje dostępne z pilota NV-RCUTC poprzez przewód koncentryczny Powiązane produkty NV-RCUTC Szczegóły dotyczące produktów powiązanych znajdują się na stronie Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

21 Kamery kopułkowe NVC-601D-black, NVC-601D-white H D/N Elec. 700 TVL Lux mm f=3.6 Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość do 700 TVL czułość od lx obiektyw standardowy, f=3.6 mm/f= mm(ø) Powiązane produkty 87 mm OBRAZ Przetwornik obrazu Liczba efektywnych pikseli Rozdzielczość pozioma Czułość Stosunek sygnału do szumu Elektroniczna migawka Wydłużona migawka (DSS) OBIEKTYW Typ obiektywu NVC-601D-black NVC-601D-white matryca CCD, 1/3 Nextchip NEPIS (H) x 582 (V) 700 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.02 lx/f=2.0 - tryb kolorowy (1/50 s), 0.02 lx/f=2.0 - tryb czarno-biały (1/50 s), lx/f=2.0 - tryb kolorowy DSS, lx/f=2.0 - tryb czarno-biały DSS > 52 db (wyłączona ARW) automatyczna: 1/50 s ~ 1/ s 0,04 s ~ 5,12 s standardowy, f=3.6 mm /F=2.0 Poziomy kąt widzenia obiektywu 73 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny/manualny* Regulacja poziomu przełączania * Opóźnienie przełączania 0 ~ 15 s* POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne* Kompensacja jasnego tła (BLC) * Redukcja efektu oślepienia kamery (HLC) * Szeroki zakres dynamiki (WDR) * Cyfrowa stabilizacja obrazu (DIS) * Cyfrowa redukcja szumu (DNR) * Funkcja Defog (F-DNR) * Zoom cyfrowy 32x* Strefy prywatności 8* Detekcja ruchu * Obróbka obrazu odbicie lustrzane, obrót o 180, wyostrzanie* INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 112 (Ø) x 87 (wys) Masa 215 g Obudowa plastikowa w kolorze czarnym plastikowa w kolorze białym Zasilanie 12 VDC Pobór mocy 1,3 W Temperatura pracy -10 C ~ 50 C *Funkcje dostępne z pilota NV-RCB2 NV-RCB2 NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stroniach 115 i Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 21

22 Kamery kopułkowe NVC-601D/IR-black, NVC-601D/IR-white H D/N Elec. 700 TVL Lux mm f=3.6 IR 20 m Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość do 700 TVL czułość od lx (0 lx z włączonym IR) obiektyw standardowy, f=3.6 mm/f=2.0 oświetlacz podczerwieni, zasięg do 20 m inteligentny IR 112 mm(ø) Powiązane produkty 87 mm OBRAZ Przetwornik obrazu Liczba efektywnych pikseli Rozdzielczość pozioma Czułość Stosunek sygnału do szumu Elektroniczna migawka Wydłużona migawka (DSS) OBIEKTYW Typ obiektywu NVC-601D/IR-black NVC-601D/IR-white matryca CCD, 1/3 Nextchip NEPIS (H) x 582 (V) 700 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.02 lx/f=2.0 - tryb kolorowy (1/50 s), 0.02 lx/f=2.0 - tryb czarno-biały (1/50 s), lx/f=2.0 - tryb kolorowy DSS, lx/f=2.0 - tryb czarno-biały DSS 0 lx (IR włączony) - tryb czarno-biały > 52 db (wyłączona ARW) automatyczna: 1/50 s ~ 1/ s 0,04 s ~ 5,12 s standardowy, f=3.6 mm/f=2.0 Poziomy kąt widzenia obiektywu 73 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny/manualny* Regulacja poziomu przełączania * Opóźnienie przełączania 0 ~ 15 s* POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne* Kompensacja jasnego tła (BLC) * Redukcja efektu oślepienia kamery (HLC) * Szeroki zakres dynamiki (WDR) * Cyfrowa stabilizacja obrazu (DIS) * Cyfrowa redukcja szumu (DNR) * Funkcja Defog (F-DNR) * Zoom cyfrowy 32x* Strefy prywatności 8* Detekcja ruchu * Obróbka obrazu odbicie lustrzane, obrót o 180, wyostrzanie* OŚWIETLACZ IR Liczba LED 24 Zasięg 20 m Kąt świecenia 30 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 112 (Ø) x 87 (wys) Masa 215 g Obudowa plastikowa w kolorze czarnym plastikowa w kolorze białym Zasilanie 12 VDC Pobór mocy 1,3 W 4 W (IR włączony) Temperatura pracy -10 C ~ 50 C *Funkcje dostępne z pilota NV-RCB2 NV-RCB2 NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stronach 115 i Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

23 Kamery kopułkowe NVC-621D-black, NVC-621D-white H D/N Elec. 700 TVL Lux mm f=2.8~12 Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość do 700 TVL czułość od lx obiektyw z automatyczną przysłoną typu D, f=2.8 ~ 12 mm/f= mm (Ø) Powiązane produkty 87 mm OBRAZ Przetwornik obrazu Liczba efektywnych pikseli Rozdzielczość pozioma Czułość Stosunek sygnału do szumu Elektroniczna migawka Wydłużona migawka (DSS) OBIEKTYW Typ obiektywu NVC-621D-black matryca CCD, 1/3 Nextchip NEPIS (H) x 582 (V) NVC-621D-white 700 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały lx/f=1.4 - tryb kolorowy (1/50 s), lx/f=1.4 - tryb czarno-biały (1/50 s), lx/f=1.4 - tryb kolorowy DSS, lx/f=1.4 - tryb czarno-biały DSS > 52 db (wyłączona ARW) automatyczna: 1/50 s ~ 1/ s 0,04 s ~ 5,12 s z automatyczną przysłoną typu D, f=2.8 ~ 12 mm/f=1.4 Poziomy kąt widzenia obiektywu 84 ~ 31 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania Regulacja poziomu przełączania Opóźnienie przełączania POZOSTAŁE FUNKCJE Menu ekranowe Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa stabilizacja obrazu (DIS) Cyfrowa redukcja szumu (DNR) Funkcja Defog (F-DNR) Zoom cyfrowy automatyczny/manualny 0~15 s języki: angielski, rosyjski i inne Strefy prywatności 8 Detekcja ruchu Obróbka obrazu INTERFEJSY Wyjście wideo PARAMETRY INSTALACYJNE Masa 32x odbicie lustrzane, obrót o 180, wyostrzanie BNC, 1.0 Vp-p, 75 Ohm 112 (Ø) x 87 (wys) Obudowa plastikowa w kolorze czarnym plastikowa w kolorze białym Zasilanie Pobór mocy 230 g 12 VDC 1,3 W Temperatura pracy -10 C ~ 50 C NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stronie Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 23

24 Kamera kopułkowa NVDN-201D/IR 200 D/N IR-cut TVL Lux f=3 mm IR 15 m Najważniejsze cechy funkcja dzień/noc - filtr IR rozdzielczość do 700 TVL czułość 0.14 lx (0 lx z włączonym IR) obiektyw standardowy, f=3 mm/f=2.0 oświetlacz IR, zasięg do 15 m wydłużona żywotność LED 93 mm (Ø) 75 mm NVDN-201D/IR OBRAZ Przetwornik obrazu matryca CMOS, 1/4 Liczba efektywnych pikseli 720 (H) x 576 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno/biały Czułość 0.14 lx/f=2.0 - tryb kolorowy (1/50 s), 0 lx (IR włączony) - tryb czarno-biały Stosunek sygnału do szumu > 46 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu standardowy, f=3 mm/f=2.0 Poziomy kąt widzenia obiektywu 63 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny Czujnik światła widzialnego OŚWIETLACZ IR Liczba LED 18 Zasięg 15 m Kąt świecenia 80 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 93 (Ø) x 75 (wys) Masa 170 g Obudowa plastikowa w kolorze białym Zasilanie 12 VDC Pobór mocy 1,2 W, 3 W (IR włączony) Temperatura pracy -30 C ~ 40 C Powiązane produkty NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stronie Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

25 Kamery kopułkowe NVDN-601D/IR-black, NVDN-601D/IR-white H D/N IR-cut 750 TVL Lux mm f=2.8~12 IR 20 m Najważniejsze cechy funkcja dzień/noc - filtr IR rozdzielczość do 750 TVL czułość od lx (0 lx z włączonym IR) obiektyw z automatyczną przysłoną typu D, f=2.8 ~ 12 mm/f=1.4 oświetlacz podczerwieni, zasięg do 20 m inteligentny IR 112 mm(ø) Powiązane produkty 87 mm OBRAZ Przetwornik obrazu Liczba efektywnych pikseli Rozdzielczość pozioma Czułość Stosunek sygnału do szumu Elektroniczna migawka Wydłużona migawka (DSS) OBIEKTYW Typ obiektywu NVDN-601D/IR-black NVDN-601D/IR-white matryca CCD, 1/3 Nextchip NEPIS (H) x 582 (V) 700 TVL - tryb kolorowy, 750 TVL - tryb czarno-biały lx/f=1.4 - tryb kolorowy (1/50 s), lx/f=1.4 - tryb czarno-biały (1/50 s), lx/f=1.4 - tryb kolorowy DSS, lx/f=1.4 - tryb czarno-biały DSS, 0lx (IR włączony) - tryb czarno-biały > 52 db (wyłączona ARW) automatyczna: 1/50 s ~ 1/ s 0,04 s ~ 5,12 s z automatyczną przysłoną typu D, f=2.8 ~ 12 mm/f=1.4 Poziomy kąt widzenia obiektywu 84 ~ 31 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny/manualny Regulacja poziomu przełączania Opóźnienie przełączania 0 ~15 s POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa stabilizacja obrazu (DIS) Cyfrowa redukcja szumu (DNR) Funkcja Defog (F-DNR) Zoom cyfrowy 32x Strefy prywatności 8 Detekcja ruchu Obróbka obrazu odbicie lustrzane, obrót o 180, wyostrzanie OŚWIETLACZ IR Liczba LED 24 Zasięg 20 m Kąt świecenia 30 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 112 (Ø) x 87 (wys) Masa 250 g Obudowa plastikowa w kolorze czarnym plastikowa w kolorze białym Zasilanie 12 VDC Pobór mocy 1,3 W 4 W (IR włączony) Temperatura pracy -10 C ~ 50 C NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stronie Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 25

26 Kamery kopułkowe NVDN-801D-black, NVDN-801D-white H D/N 700 IR-cut TVL Lux mm f=2.5~12 Najważniejsze cechy funkcja dzień/noc - filtr IR rozdzielczość do 700 TVL czułość od lx obiektyw z automatyczną przysłoną typu D, f=2.5 ~ 12 mm/f= mm (Ø) 105,7 mm OBRAZ Przetwornik obrazu Liczba efektywnych pikseli Rozdzielczość pozioma Czułość Stosunek sygnału do szumu Elektroniczna migawka Wydłużona migawka (DSS) OBIEKTYW Typ obiektywu NVDN-801D-black NVDN-801D-white matryca CCD, 1/3 SONY EXview HAD II 976 (H) x 582 (V) 650 TVL - tryb kolorowy, 700 TVL - tryb czarno-biały 0.1 lx/f=1.2 - tryb kolorowy (1/50 s), 0.01 lx/f=1.2 - tryb czarno-biały (1/50 s), lx/f=1.2 - tryb kolorowy DSS, lx/f=1.2 - tryb czarno-biały DSS > 52 db (wyłączona ARW) automatyczna: 1/50 s ~ 1/ s 1/25 s ~ 10,24 s z automatyczną przysłoną typu D, f=2.5 ~ 12 mm/f=1.2 Poziomy kąt widzenia obiektywu 102 ~ 28 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny/manualny Regulacja poziomu przełączania Opóźnienie przełączania 3 ~ 60 s POZOSTAŁE FUNKCJE Menu ekranowe języki: polski, angielski, rosyjski i inne Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa stabilizacja obrazu (DIS) Cyfrowa redukcja szumu (DNR) Zoom cyfrowy 16x Strefy prywatności 12 Detekcja ruchu Obróbka obrazu odbicie lustrzane, obrót o 180, wyostrzanie INTERFEJSY Wyjście wideo BNC, 1.0 V p-p, 75 Ohm Wyjście wideo serwisowe RCA, 1.0 V p-p, 75 Ohm PARAMETRY INSTALACYJNE 130 (Ø) x 105,7 (wys) Masa 430 g Obudowa plastikowa w kolorze czarnym plastikowa w kolorze białym Zasilanie 12 VDC Pobór mocy 2,2 W Temperatura pracy -10 C ~ 50 C 26 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

27 Kamera wandaloodporna NVC-402V/IR H D/N Elec. 650 TVL 0.14 Lux mm f=3.6 IR 15 m Najważniejsze cechy funkcja dzień/noc - elektroniczna rozdzielczość 650 TVL czułość 0.14 lx (0 lx z włączonym IR) obiektyw standardowy, f=3.6 mm/f=2.0 oświetlacz IR, zasięg do 15 m inteligentny IR wydłużona żywotność LED 94 mm (Ø) Powiązane produkty 80 mm NVC-402V/IR OBRAZ Przetwornik obrazu matryca CCD, 1/3 SONY Super HAD II Liczba efektywnych pikseli 976 (H) 582 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 650 TVL - tryb czarno-biały Czułość 0.14 lx/f=2.0 - tryb kolorowy (1/50 s), 0 lx (IR włączony) - tryb czarno-biały Stosunek sygnału do szumu >52 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu standardowy, f=3.6 mm/f=2.0 Poziomy kąt widzenia obiektywu 74 DZIEŃ/NOC Rodzaj elektroniczna funkcja dzień/noc Tryb przełączania automatyczny/manualny Regulacja poziomu przełączania Opóźnienie przełączania 0 ~ 255 s Czujnik światła widzialnego POZOSTAŁE FUNKCJE Menu ekranowe języki: angielski, rosyjski i inne (dostęp że zdalnie*) Kompensacja jasnego tła (BLC) Redukcja efektu oślepienia kamery (HLC) Szeroki zakres dynamiki (WDR) Cyfrowa redukcja szumu (DNR) Strefy prywatności 4 Detekcja ruchu Obróbka obrazu odbicie lustrzane OŚWIETLACZ IR Liczba LED 24 Zasięg 15 m Kąt świecenia 80 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 94 (Ø) x 80 (wys) Masa 460 g Obudowa wandaloodporna, aluminiowa, w kolorze kości słoniowej Zasilanie 12 VDC Pobór mocy 1,2 W 3,1 W (IR włączony) Temperatura pracy -30 C ~ 40 C Klasa szczelności IP 65 *Funkcje dostępne z pilota NV-RCUTC poprzez kabel koncentryczny NVB-BEH24DB NV-RCUTC Szczegóły dotyczące produktów powiązanych znajdują się na stronach 115 i Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 27

28 Kamera wandaloodporna NVDN-201V/IR 200 D/N IR-cut TVL Lux f=3 mm IR 15 m Najważniejsze cechy funkcja dzień/noc - filtr IR rozdzielczość do 700 TVL czułość 0.14 lx (0 lx z włączonym IR) obiektyw standardowy, f=3 mm/f=2.0 oświetlacz IR, zasięg do 15 m wydłużona żywotność LED 93 mm (Ø) 75 mm NVDN-201V/IR OBRAZ Przetwornik obrazu matryca CMOS, 1/4 Liczba efektywnych pikseli 720 (H) x 576 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno/biały Czułość 0.14 lx/f=2.0 - tryb kolorowy (1/50 s), 0 lx (IR włączony) - tryb czarno-biały Stosunek sygnału do szumu > 46 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu standardowy, f=3 mm/f=2.0 Poziomy kąt widzenia obiektywu 63 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny Czujnik światła widzialnego OŚWIETLACZ IR Liczba LED 24 Zasięg 15 m Kąt świecenia 80 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 93 (Ø) x 75 (wys) Masa 330 g Obudowa wandaloodporna, aluminiowa, w kolorze kości słoniowej Zasilanie 12 VDC Pobór mocy 1,2 W, 3,2 W (IR włączony) Temperatura pracy -30 C ~ 40 C Klasa szczelności IP 65 Powiązane produkty NVB-BEH24DB Szczegóły dotyczące produktów powiązanych znajdują się na stronie Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

29 Kamera wandalodporna NVDN-221V/IR 200 D/N IR-cut 700 TVL Lux mm f=3.5~8 IR 25 m Najważniejsze cechy funkcja dzień/noc - filtr IR rozdzielczość do 700 TVL czułość lx (0 lx z włączonym IR) obiektyw ze zmienną ogniskową, f=3.5 ~ 8 mm/f=1.4 oświetlacz IR, zasięg do 25 m wydłużona żywotność LED wygodna regulacja obiektywu 119 mm (Ø) 100 mm NVDN-221V/IR OBRAZ Przetwornik obrazu matryca CMOS, 1/4 Liczba efektywnych pikseli 720 (H) x 576 (V) Rozdzielczość pozioma 650 TVL - tryb kolorowy, 700 TVL - tryb czarno/biały Czułość lx/f=1.4 - tryb kolorowy (1/50 s), 0 lx (IR włączony) - tryb czarno-biały Stosunek sygnału do szumu > 46 db Elektroniczna migawka automatyczna: 1/50 s ~ 1/ s OBIEKTYW Typ obiektywu ze zmienną ogniskową, f=3.5 ~ 8 mm/f=1.4 Poziomy kąt widzenia obiektywu 57 ~ 26 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny Czujnik światła widzialnego OŚWIETLACZ IR Liczba LED 36 Zasięg 25 m Kąt świecenia 80 INTERFEJSY Wyjście wideo BNC, 1.0 Vp-p, 75 Ohm PARAMETRY INSTALACYJNE 119 (Ø) x 100 (wys) Masa 790 g Obudowa wandaloodporna, aluminiowa, w kolorze kości słoniowej Zasilanie 12 VDC Pobór mocy 1,2 W, 5,2 W (IR właczony) Temperatura pracy -30 C ~ 40 C Klasa szczelności IP 65 Powiązane produkty NVB-BEH24DB NVB-2040VB Szczegóły dotyczące produktów powiązanych znajdują się na stronie Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 29
