LED Lamp 3W MR16. A New Experience in Light

Transkrypt

1 LED Lamp 3W MR16 Żarówka LED MR16 bazuje na nowoczesnych rozwiązaniach, które pozwalają na uzyskanie dużej ilości światła przy małym poborze Znajduje szerokie zastosowanie w oświetleniu sklepów, gablot czy witryn sklepowych. Niski poziom poboru mocy jak i długa żywotność ( godzin) czynią żarówkę LED MR16 bardzo oszczędną. Długa żywotność sprawia także, że jest to idealne rozwiązanie do miejsc trudno dostępnych. Technologia półprzewodnikowa Redukcja emisji CO2 Światło najwyższej jakości Oszczędność energii (3W) Przyjazne środowisku version : 9

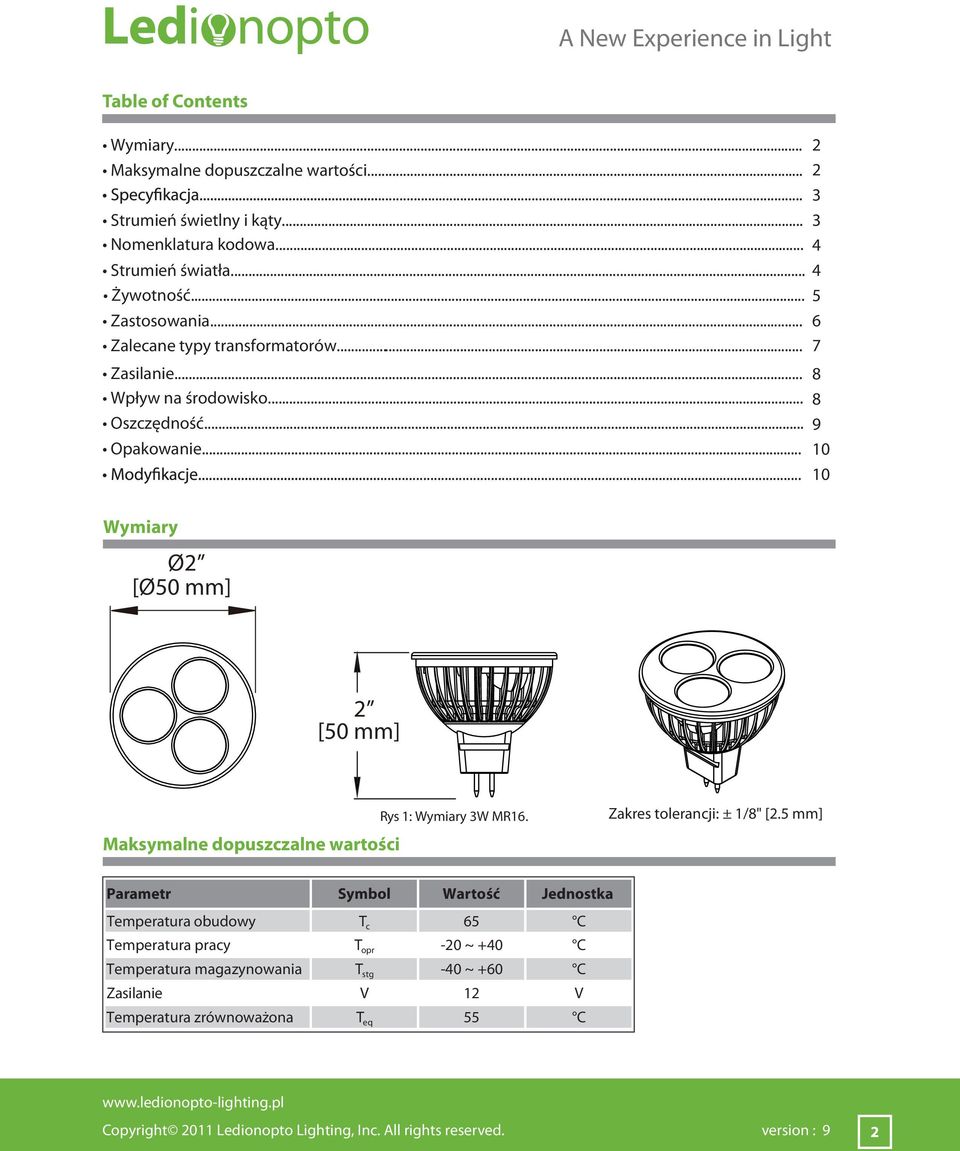

2 Table of Contents Wymiary... 2 Maksymalne dopuszczalne wartości Strumień świetlny i kąty... 3 Nomenklatura kodowa... 4 Strumień światła... 4 Żywotność... 5 Zastosowania... 6 Zalecane typy transformatorów... 7 Zasilanie... 8 Wpływ na środowisko... 8 Oszczędność... 9 Opakowanie Wymiary Ø2 [Ø50 mm] 2 [50 mm] Maksymalne dopuszczalne wartości Rys 1: Wymiary 3W MR16. Zakres tolerancji: ± 1/8" [2.5 mm] Parametr Symbol Wartość Jednostka Temperatura obudowy T c 65 C Temperatura pracy T opr -20 ~ +40 C Temperatura magazynowania T stg -40 ~ +60 C Zasilanie V 12 V Temperatura zrównoważona T eq 55 C version : 9 2

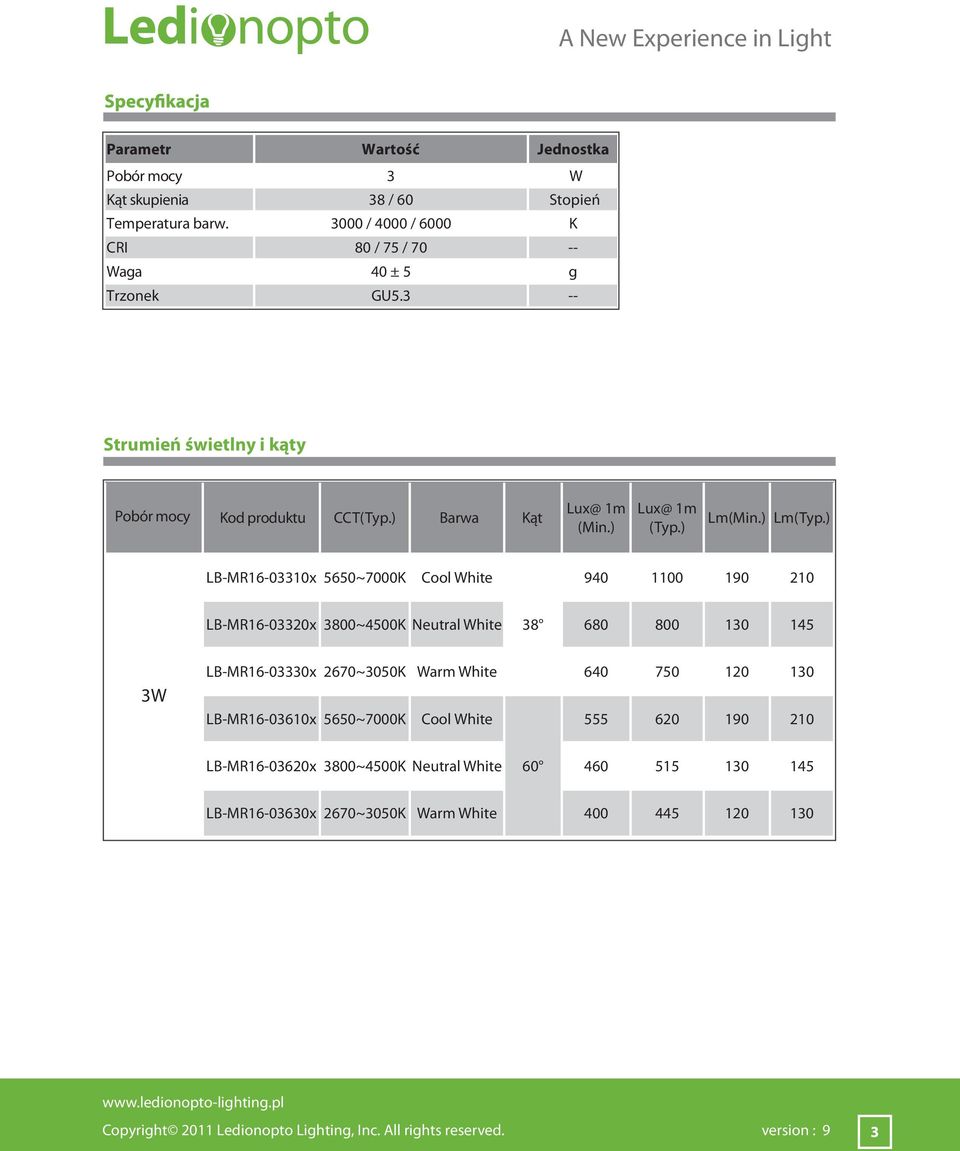

3 Parametr Wartość Jednostka Pobór mocy 3 W Kąt skupienia 38 / 60 Stopień Temperatura barw / 4000 / 6000 K CRI 80 / 75 / Waga 40 ± 5 g Trzonek GU Strumień świetlny i kąty Pobór mocy Kod produktu CCT(Typ.) Barwa Kąt Lux@ 1m (Min.) Lux@ 1m (Typ.) Lm(Min.) Lm(Typ.) LB-MR x 5650~7000K Cool White LB-MR x 3800~4500K Neutral White W LB-MR x 2670~3050K Warm White LB-MR x 5650~7000K Cool White LB-MR x 3800~4500K Neutral White LB-MR x 2670~3050K Warm White version : 9 3

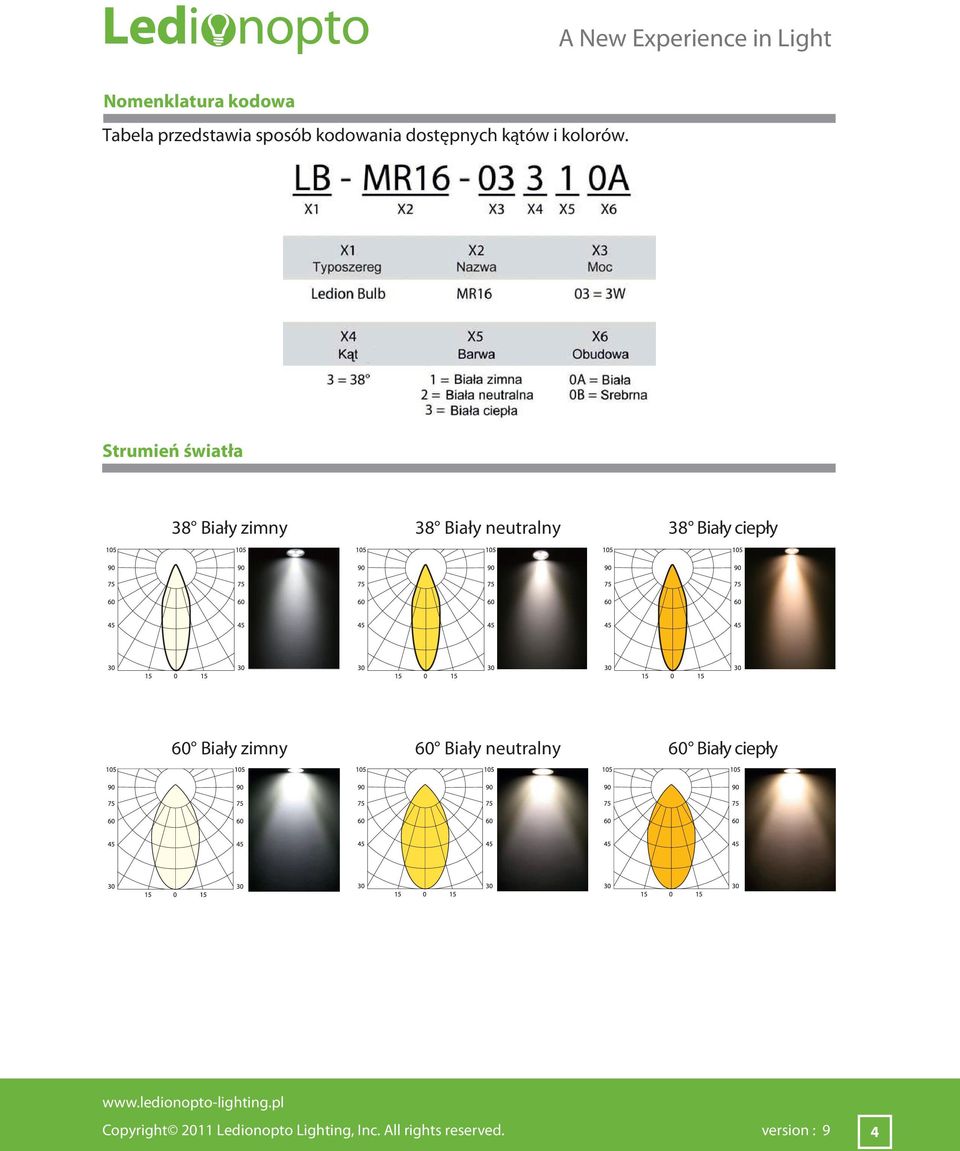

4 Nomenklatura kodowa Tabela przedstawia sposób kodowania dostępnych kątów i kolorów. Strumień światła 38 Biały zimny 38 Biały neutralny 38 Biały ciepły 60 Biały zimny 60 Biały neutralny 60 Biały ciepły version : 9 4

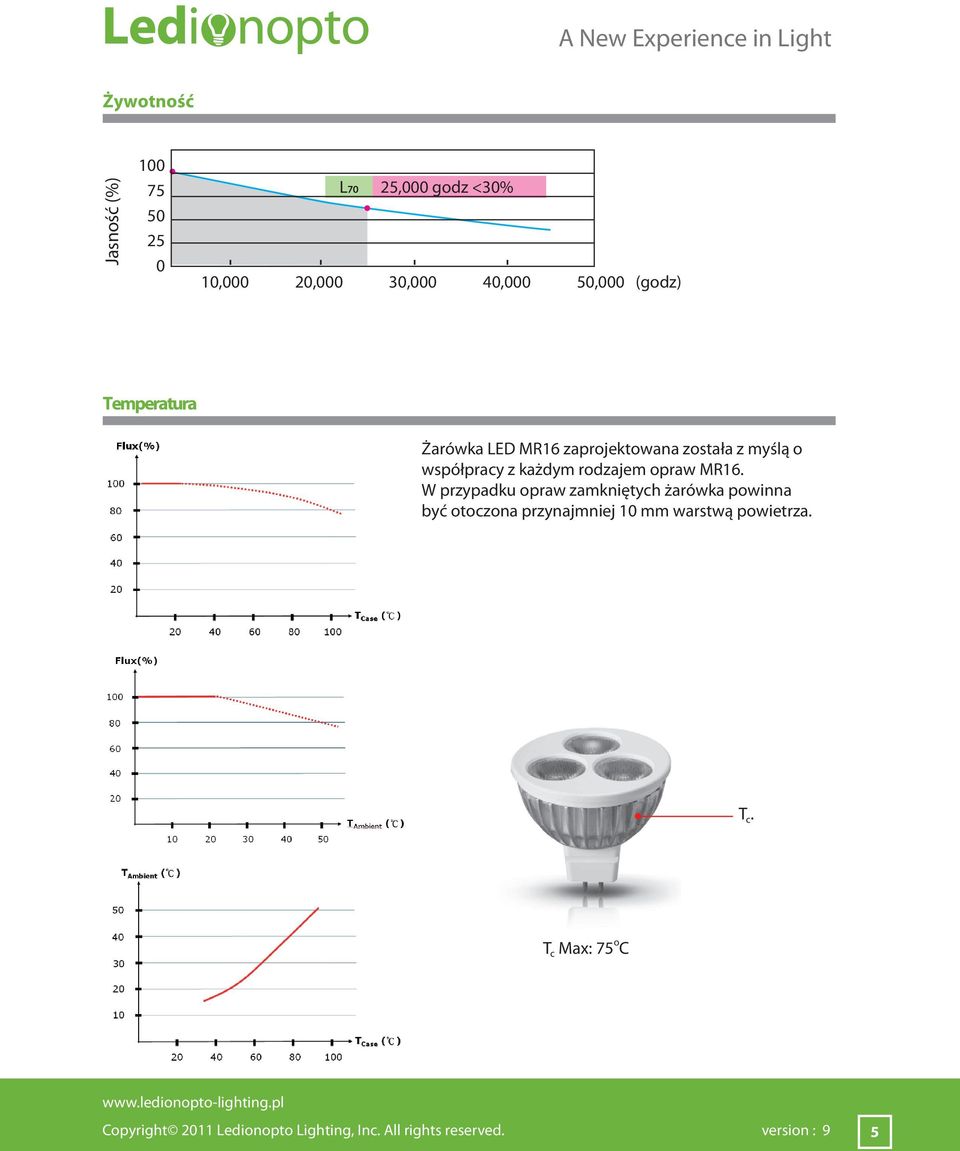

5 Żywotność Jasność (%) L 25,000 godz <30% 10,000 20,000 30,000 40,000 50,000 (godz) Temperatura Żarówka LED MR16 zaprojektowana została z myślą o współpracy z każdym rodzajem opraw MR16. W przypadku opraw zamkniętych żarówka powinna być otoczona przynajmniej 10 mm warstwą powietrza. T c. T c Max: 75 o C version : 9 5

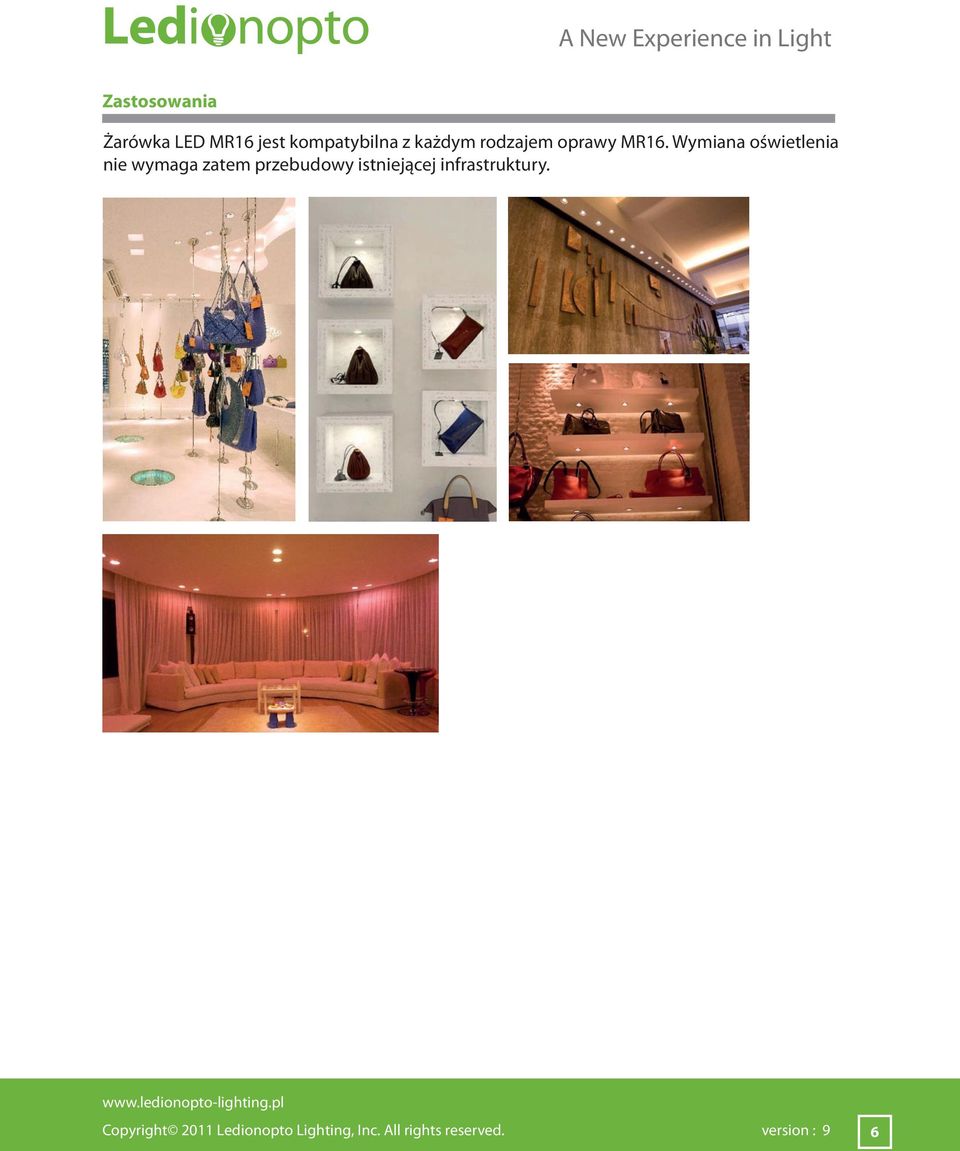

6 Zastosowania Żarówka LED MR16 jest kompatybilna z każdym rodzajem oprawy MR16. Wymiana oświetlenia nie wymaga zatem przebudowy istniejącej infrastruktury. version : 9 6

7 Zalecane typy transformatorów - AC12V Magnetic Transformer (Recommendation): All the LED bulb is compatible with magnetic transformers used with low voltage 12V halogens, suggested transformer rated power must large than 5W with one MR16 - AC12V Electronic Transformer ( Not Recommendation): The LED bulb is not compatible with all electronic transformers. Due to the transformer minimum shutdown. - DC12V Power Supply (Recommendation): All the LED bulb is compatible with DC12V constant voltage power supply, suggested power supply rated rower must large than 5W with one MR16. Recommended DC Power Supply The following table describes recommend DC power supply for 3W MR16. Input Voltage Model Picture DC 12V (Input AC230V) ANN A D P.S. : The DC power supply recommended connect with 1~4pcs 3W MR16. Table 5 : 3W MR16 recommend DC power supply transformer. version : 10 7

8 Zasilanie Poniższa tabela prezentuje zasilacze polecane do żarówek LED MR16. Input Voltage Model Picture AC 120V Anchorn AET-3201RJ1 vz AC 120V LightTech LET-75 AC 120V Eaglerise SET60UL AC 230~240V ACTEC mini60 AC 240V Anchorn AET-3202RB1 AC 230~240V Eaglerise EFT60LV version : 9 8

9 Wpływ na środowisko W obliczu rosnącego popytu na energię oraz wpływu na globalne ocieplenie, produkty Ledion Lighting odgrywają znaczącą rolę w ochronie lasów poprzez zmniejszenie zużycia energii oraz emisji CO2. Zamieniając standardowy halogen o mocy 35W na odpowiednik LED MR15 można zmniejszyć emisję CO2 o 107 kg w skali roku. 3W MR16 VS halogen 35W Redukcja poboru mocy o 91% Redukcja emisji = CO2 o 107 kg = 8 ocalonych drzew w skali roku Inca Halogen ndescen MR16 (35W) t A5 3W 5 MR16 (5W(3W) ) KWhr % 25.9 Rok version : 9 9

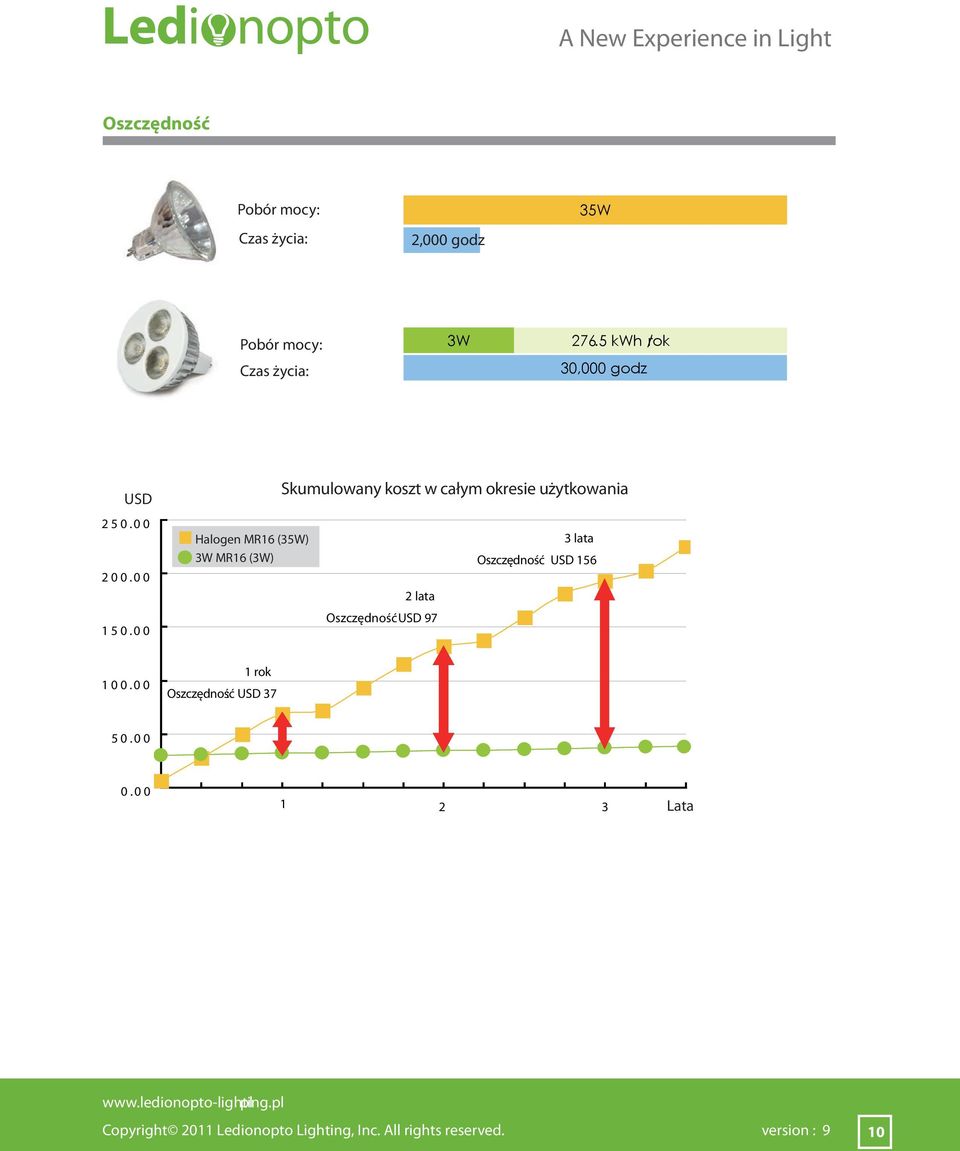

10 Oszczędność Pobór mocy: Czas życia: 2,000 godz 35W Pobór mocy: Czas życia: 3W kwh / rok 30,000 godz USD Halogen MR16 (35W) 3W MR16 (3W) Skumulowany koszt w całym okresie użytkowania 2 lata Oszczędność USD 97 3 lata Oszczędność USD rok Oszczędność : USD Lata pl version : 9 10

11 Opakowanie Opakowanie indywidualne : 60mm(długość)*55mm(szerokość)*65mm(wysokość) Pudełko 10szt. : 330mm(długość)*120mm(szerokość)*70mm(wysokość) Opakowanie zbiorcze : 368mm(długość)*248mm(szerokość)*350mm(wysokość) Opakowanie indywidualne Pudełko 10 szt. Opakowanie zbiorcze (100 szt.) Wersja Data 1 1. Stworzenie karty Aktualizacja tabeli Strumień świetlny i kąty. 2. Aktualizacja działu Zastosowania. 1. Aktualizacja tabeli Strumień świetlny i kąty. 3. Aktualizacja tabeli Maksymalne dopuszczalne wartości Dodanie rysunku do Nomenklatury kodowej 3. Dodanie tabeli z zasilaczami Dodanie działu Wpływ na środowisko 5 1. Dodanie wymiarów w systemie metrycznym Dodanie informacji o wersji z soczewką 60 stopni version : 9 11
