CAT 24. Seria CAT 319M Bariera łańcuchowa do kontroli przejazdów do 16 metrów

Transkrypt

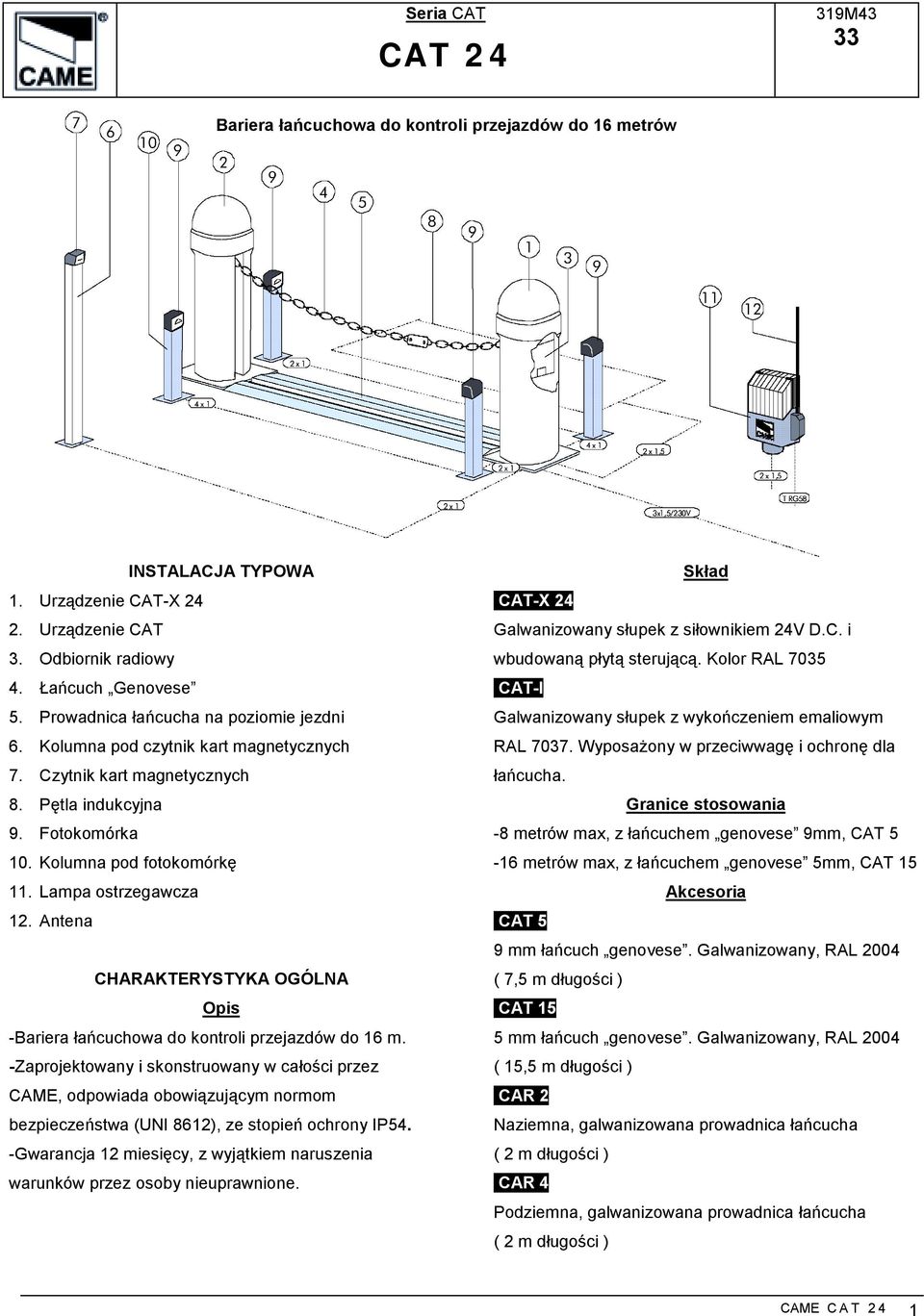

1 Seria CAT CAT 4 319M43 33 Bariera łańcuchowa do kontroli przejazdów do 16 metrów INSTALACJA TYPOWA 1. Urządzenie CAT-X 4. Urządzenie CAT 3. Odbiornik radiowy 4. Łańcuch Genovese 5. Prowadnica łańcucha na poziomie jezdni 6. Kolumna pod czytnik kart magnetycznych 7. Czytnik kart magnetycznych 8. Pętla indukcyjna 9. Fotokomórka 10. Kolumna pod fotokomórkę 11. Lampa ostrzegawcza 1. Antena CHARAKTERYSTYKA OGÓLNA Opis -Bariera łańcuchowa do kontroli przejazdów do 16 m. -Zaprojektowany i skonstruowany w całości przez CAME, odpowiada obowiązującym normom bezpieczeństwa (UNI 861), ze stopień ochrony IP54. -Gwarancja 1 miesięcy, z wyjątkiem naruszenia warunków przez osoby nieuprawnione. Skład CAT-X 4 Galwanizowany słupek z siłownikiem 4V D.C. i wbudowaną płytą sterującą. Kolor RAL 7035 CAT-I Galwanizowany słupek z wykończeniem emaliowym RAL Wyposażony w przeciwwagę i ochronę dla łańcucha. Granice stosowania -8 metrów max, z łańcuchem genovese 9mm, CAT 5-16 metrów max, z łańcuchem genovese 5mm, CAT 15 Akcesoria CAT 5 9 mm łańcuch genovese. Galwanizowany, RAL 004 ( 7,5 m długości ) CAT 15 5 mm łańcuch genovese. Galwanizowany, RAL 004 ( 15,5 m długości ) CAR Naziemna, galwanizowana prowadnica łańcucha ( m długości ) CAR 4 Podziemna, galwanizowana prowadnica łańcucha ( m długości ) CAME C A T 4 1

2 UWAGA: By zapewnić łatwą instalacje i spełnianie współczesnych norm bezpieczeństwa, zalecamy instalacje akcesoriów bezpieczeństwa CAME. CHARAKTERYSTYKA TECHNICZNA TYP CIĘŻAR ZASILANIE POBÓR PRĄDU MOC CZAS PRACY UDŹWIG CZAS OTWARCIA CAT-X 4 47kg 30V-4V A.C./D.C. 0 A max 40 W 50% 50 Kg 11 S WYMIARY GABARYTOWE OPIS TECHNICZNY CAT X 4 CAT I CAT X 4 H Kotwy z nakrętkami z galwanizowanej stali A Śruba mocująca kopułę I Bloczek B Zdejmowana kopuła z galwanizowanej stali; L Łańcuch serwisowy i zapinka z galwanizowanej stali C Zdejmowana pokrywa M Bloczek prowadzący łańcuch D Wbudowana płyta sterująca N Wyłącznik na klucz ( zwalnia łańcuch ) E Rama z galwanizowanej stali F Siłownik 4V D.C. w aluminiowej obudowie z CAT I Słupek z przeciwwagą wbudowanym wyłącznikiem termicznym O Przeciwwaga G Naziemna płyta mocująca z galwanizowanej P Zapinka do łańcucha stali PRZED INSTALACJĄ Montaż Prosta konstrukcja tego systemu czyni go bardzo łatwym do zmontowania. - Przygotować wylewkę betonową szerokości zezwalającej na montaż. Metalowe kotwy powinny być zatopione w betonie w odpowiednim położeniu. - Płyta montażowa musi być idealnie wypoziomowana, a gwinty śrub mocujących wystawać całkowicie ponad poziom betonu. - Przewody zasilające powinny być wyprowadzone przez otwór w płycie montażowej urządzenia CAT-X 4. CAME C A T 4

3 - Zaleca się instalacje naziemnej prowadnicy łańcucha CAR lub podziemnej prowadnicy CAR 4 w celu ochrony łańcucha. - Po zainstalowaniu płyt mocujących oraz naziemnej / podziemnej prowadnicy łańcucha można przystąpić do instalacji samych słupków. płyta montażowa światło wjazdu wylewka betonowa 80 prowadnica łańcucha CAR kotwy 40 ( ochrona łańcucha ) przewody elektryczne INSTALACJA SŁUPKÓW długość łańcucha = światło wjazdu 500 mm zwolnienie łańcucha CAT-X 4 1) Poluzować śruby mocujące i zdjąć kopułę ) Zdjąć osłony boczne 3) Umieścić słupek na płycie montażowej i przymocować śrubami 4) Dokładną długość łańcucha potrzebnego przy instalacji należy wyliczyć odejmując 500mm od światła wjazdu. Nadwyżkę łańcucha należy odciąć. 5) Połączyć jeden koniec łańcucha z łańcuchem serwisowym odpowiednią zapinką 6) Z urządzeniem w pozycji otwartej, połączyć drugi koniec łańcucha ( należy zwolnić łańcuch ) do zapinki na końcu łańcucha przy urządzeniu CAT-I 7) Podłączyć przewody do listwy połączeniowej na płycie sterującej urządzenia UWAGA: Wszystkie test sprawności urządzenia należy przeprowadzić po zainstalowaniu urządzenia i z łańcuchem przymocowanym. CAME C A T 4 3

4 REGULACJA NAPIĘCIA ŁAŃCUCHA Zmieniając czułość amperometryczną na płycie sterującej wyregulować położenie łańcucha w p o z yc j i zam k niętej. Czułość amperometryczną reguluje się trymerem SENS ( patrz strona 6 pkt. 9 ). Wraz ze wzrostem czułości amperomterycznej, wzrasta napięcie łańcucha. napięcie łańcucha pozycja zamknięta ZWALNIANIE SIŁOWNIKA Ręcznie należy zwalniać siłownik we wszystkich sytuacjach awaryjnych ( np. zanik napięcia w sieci ) w których trzeba otworzyć bramę: 1) Przesunąć na bok plastikową przykrywkę, włożyć klucz do zamka ( A ) i przekręcić zgodnie z kierunkiem ruchu wskazówek zegara. ) Włożyć klucz zwalniający ( C ) w otwór ( B ) i przekręcić zgodnie z kierunkiem ruchu wskazówek zegara do momentu w którym łańcuch zostanie zwolniony. 3) Pociągnąć łańcuch by ułatwić jego opadnięcie. Aby zablokować siłownik przekręcić do oporu klucz zwalniający w kierunku przeciwnym do kierunku ruchu wskazówek zegara. otwór zwalniający zamek CAME C A T 4 4

5 OPIS TECHNICZNY PŁYTY STERUJĄCEJ ZL35-C Płyta sterująca do siłownika 4V D.C. zasilana jest napięciem 30V A.C. ( 50-60Hz jednofazowe ) podawanym na zaciski L1 i L i jest zabezpieczona na - Wpinany odbiornik radiowy Inne dostępne funkcje wejściu bezpiecznikiem sieciowymi po A. Zaprojektowana i wykonana w całości przez CAME S.A., odpowiada obowiązującym normom bezpieczeństwa UNI 861, ze stopniem ochrony IP 54. Obudowa z ABS, z wlotem do cyrkulacji powietrza. Gwarancja 1 miesięcy, z wyjątkiem naruszenia warunków. Urządzenia sterujące są niskonapięciowe ( 4V ), zabezpieczone bezpiecznikiem 630mA. - Automatyczne zamykanie. Wyłącznik czasowy zamykania automatycznego aktywuje się automatycznie z końcem cyklu otwierania. Zadany, nastawiany czas automatycznego zamknięcia jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa, i nastawa czasowa jest anulowana przez impuls stop lub w razie braku energii elektrycznej; Moc łączna akcesoriów na napięcie 4 V, zabezpieczone bezpiecznikiem A, nie może przekraczać 40 W. Bezpieczeństwo Fotokomórki można podłączyć by uzyskać funkcje: - Wykrywanie przeszkód. Przy nieruchomym silniku (zapora zamknięta, otwarta lub po sygnale całkowitego zatrzymania), uniemożliwiony jest jakikolwiek ruch, o ile urządzenia bezpieczeństwa, np. fotokomórki, ujawniają przeszkodę; - ponownego otwierania w fazie zamykania - funkcja operator obecny - całkowity stop ( zatrzymanie łańcucha i przerwanie cyklu automatycznego zamykania; funkcja - Lampa ostrzegawcza migająca przed rozpoczęciem ruchu bramy uzyskiwana poprzez rozwarcie. np. przyciskiem lub - Typ sterowania: fotokomórką kontaktu N.C ( 1- ) na płycie sterującej. Ruch należy wznowić przyciskiem lub - Otwieranie zamykanie - odwrócenie kierunku przyciskiem i/lub nadajnikiem; pilotem ) - Tylko otwieranie - natychmiastowe zamknięcie: łańcuch podnosi się automatycznie po przejeździe pojazdu np. aktywowaniu fotokomórki lub innego urządzenia sterującego. Płyta zawiera czujnik amperometryczny zatrzymujący łańcuch w przypadku wykrycia przeszkody. Wyłączniki krańcowe otwarcia i zamknięcia aktywowane są mikroprzełącznikami na siłowniku, które są podpięte pod płytę sterującą ( patrz strona 9 ). Regulacje Trymer TCA = regulacja czasu automatycznego zamknięcia : 1 do 10. Trymer SENS = Regulacja czułości amperometrycznej: min / max. Regulacja prędkości otwierania/zamykania poprzez wpinanie zworek w styki transformatora wewnątrz obudowy. Czas pracy jest ustawiony na 15 sekund ( we wszystkich przypadkach, siłownik wyłączany jest automatycznie po skończonym otwarciu lub zamknięciu ). UWAGA: Podczas zasilania bateriami awaryjnymi ( minimalna pojemność nominalna 6Ah ) poprawność pracy będzie zależeć od ilości podłączonych akcesoriów Akcesoria, które można podłączyć ( np. lamp ostrzegawczych, itp. ). Jeżeli urządzenie ma - Płytę sterującą można wyposażyć w specjalną kartę być przystosowane do intensywnej pracy zaleca się ( LB35 ) umożliwiającą automatyczne zasilanie podwyższenie nominalnej pojemności baterii. urządzenia bateriami w przypadku zaniku napięcia w sieci. Należy wyjąć zworki i podłączyć parami przewody oznaczone literami A-B-C-D i E ( np. A-A, B-B, itd. ) UWAGA: przed pracami wewnątrz aparatury, wyłączyć napięcie sieciowe. - Lampa ostrzegająca o ruchu bramy CAME C A T 4 5

6 PŁYTA GŁÓWNA GŁÓWNE ELEMENTY 1. Bezpiecznik na wyjściu akcesoriów, A. Listwa połączeniowa siłownika 3. Przewody regulacji prędkości otwierania / zamykania 4. Bezpiecznik urządzeń sterowania, 630mA 5. Zworka karty LB35 6. Podłączenie karty LB35 ( ładowanie baterii ) 7. Podłączenie wyłączników krańcowych 8. Przełączniki DIP wyboru funkcji 9. Trymer SENS regulacja czułości amperometrycznej 10. Listwa połączeniowa anteny 11. Podłączenie odbiornika radiowego 1. Transformator 13. Trymer T.C.A.: regulacja czasu automatycznego zamknięcia 14. Listwa połączeniowa zasilania ( 30V- P.T. ) 15. Bezpiecznik sieciowy A 16. Listwa połączeniowa 17. Styk regulacji prędkości otwierania / zamykania WYMIARY GABARYTOWE 87 mm 195 mm 10 mm CAME C A T 4 6

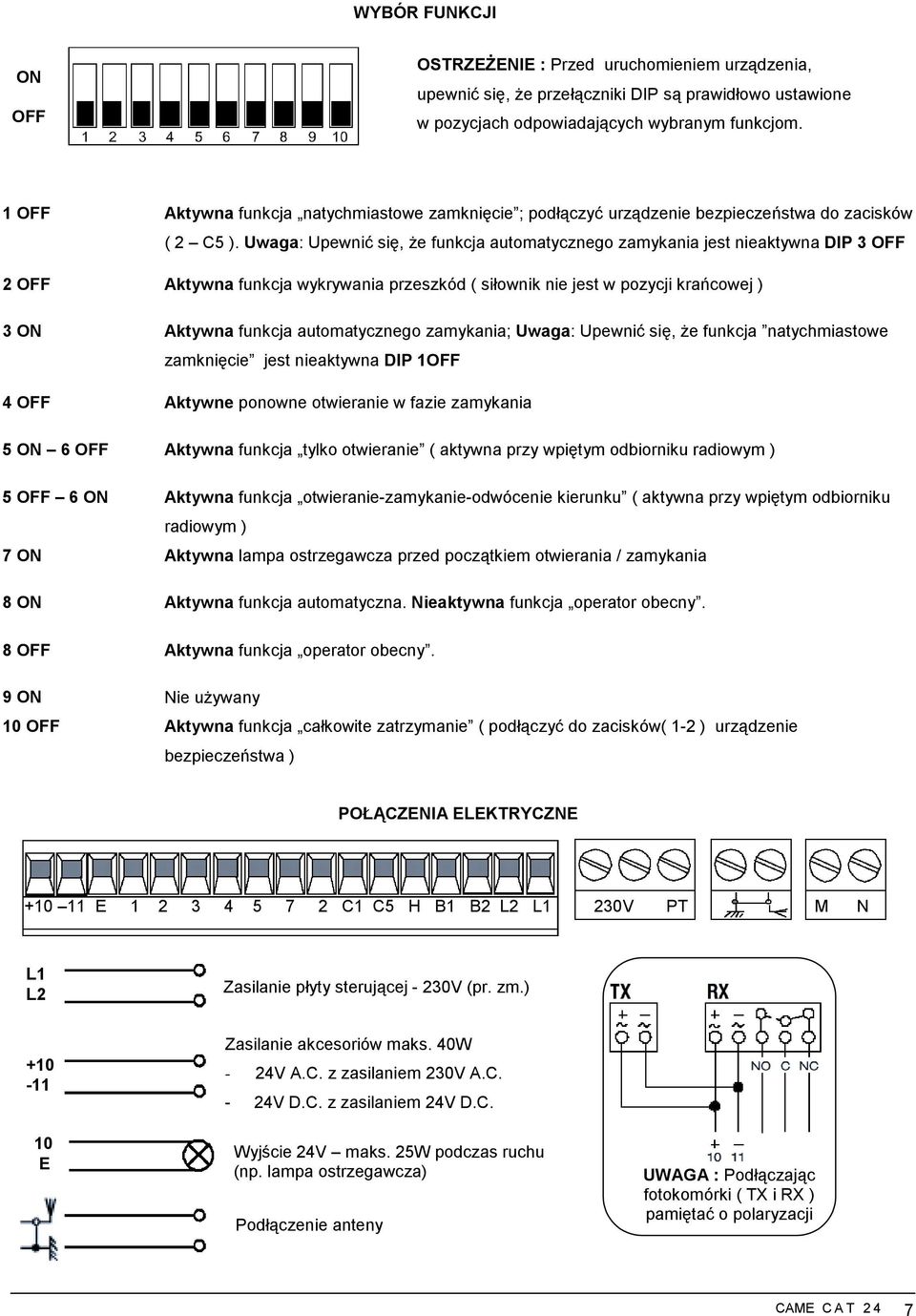

7 WYBÓR FUNKCJI ON OFF OSTRZEŻENIE : Przed uruchomieniem urządzenia, upewnić się, że przełączniki DIP są prawidłowo ustawione w pozycjach odpowiadających wybranym funkcjom. 1 OFF Aktywna funkcja natychmiastowe zamknięcie ; podłączyć urządzenie bezpieczeństwa do zacisków ( C5 ). Uwaga: Upewnić się, że funkcja automatycznego zamykania jest nieaktywna DIP 3 OFF OFF Aktywna funkcja wykrywania przeszkód ( siłownik nie jest w pozycji krańcowej ) 3 ON Aktywna funkcja automatycznego zamykania; Uwaga: Upewnić się, że funkcja natychmiastowe zamknięcie jest nieaktywna DIP 1OFF 4 OFF Aktywne ponowne otwieranie w fazie zamykania 5 ON 6 OFF Aktywna funkcja tylko otwieranie ( aktywna przy wpiętym odbiorniku radiowym ) 5 OFF 6 ON Aktywna funkcja otwieranie-zamykanie-odwócenie kierunku ( aktywna przy wpiętym odbiorniku radiowym ) 7 ON Aktywna lampa ostrzegawcza przed początkiem otwierania / zamykania 8 ON Aktywna funkcja automatyczna. Nieaktywna funkcja operator obecny. 8 OFF Aktywna funkcja operator obecny. 9 ON Nie używany 10 OFF Aktywna funkcja całkowite zatrzymanie ( podłączyć do zacisków( 1- ) urządzenie bezpieczeństwa ) POŁĄCZENIA ELEKTRYCZNE E C1 C5 H B1 B L L1 30V PT M N L1 L Zasilanie płyty sterującej - 30V (pr. zm.) E Zasilanie akcesoriów maks. 40W - 4V A.C. z zasilaniem 30V A.C. - 4V D.C. z zasilaniem 4V D.C. Wyjście 4V maks. 5W podczas ruchu (np. lampa ostrzegawcza) Podłączenie anteny UWAGA : Podłączając fotokomórki ( TX i RX ) pamiętać o polaryzacji CAME C A T 4 7

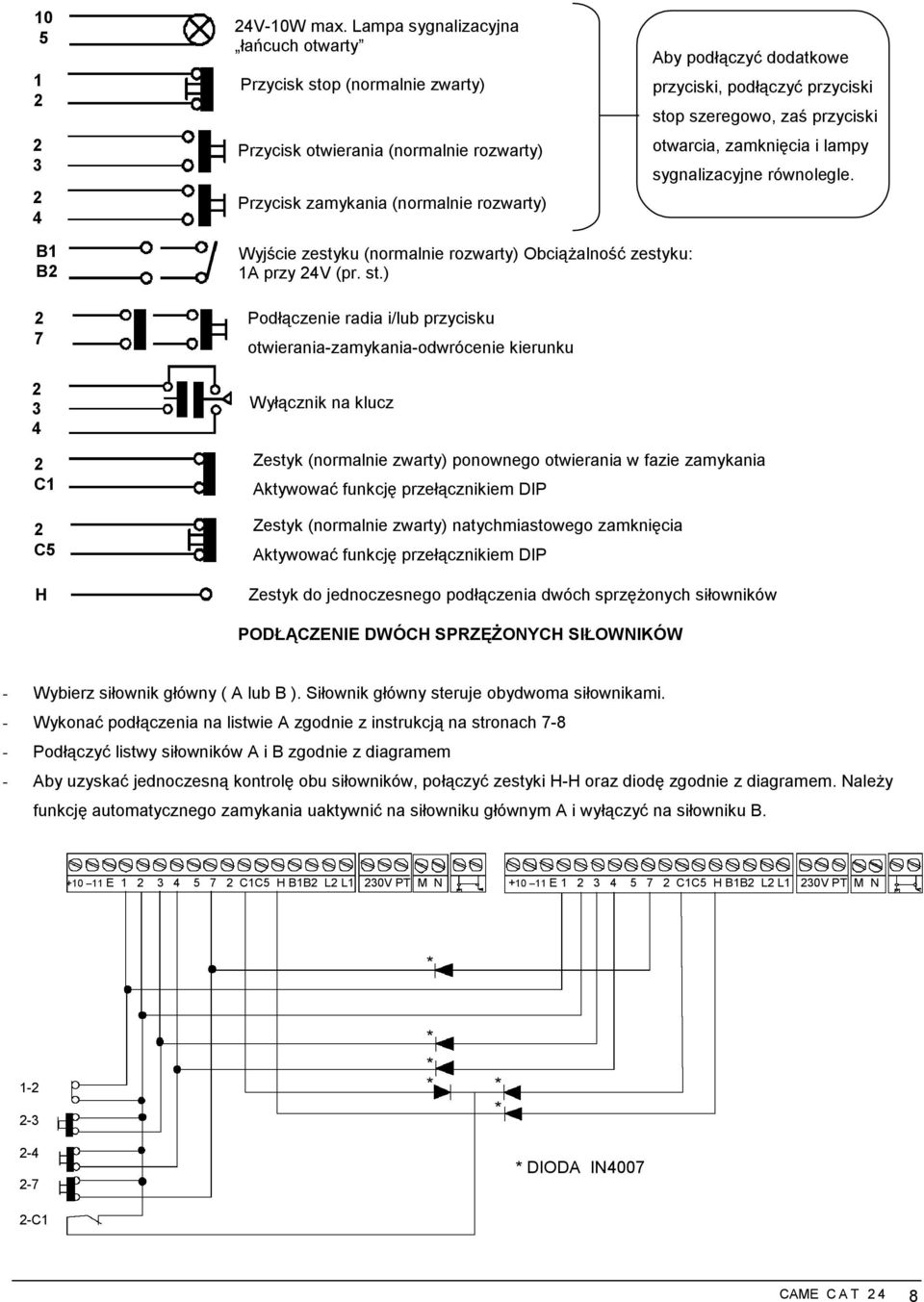

8 V-10W max. Lampa sygnalizacyjna łańcuch otwarty Przycisk stop (normalnie zwarty) Przycisk otwierania (normalnie rozwarty) Przycisk zamykania (normalnie rozwarty) Aby podłączyć dodatkowe przyciski, podłączyć przyciski stop szeregowo, zaś przyciski otwarcia, zamknięcia i lampy sygnalizacyjne równolegle. B1 B C1 C5 H Wyjście zestyku (normalnie rozwarty) Obciążalność zestyku: 1A przy 4V (pr. st.) Podłączenie radia i/lub przycisku otwierania-zamykania-odwrócenie kierunku Wyłącznik na klucz Zestyk (normalnie zwarty) ponownego otwierania w fazie zamykania Aktywować funkcję przełącznikiem DIP Zestyk (normalnie zwarty) natychmiastowego zamknięcia Aktywować funkcję przełącznikiem DIP Zestyk do jednoczesnego podłączenia dwóch sprzężonych siłowników PODŁĄCZENIE DWÓCH SPRZĘŻONYCH SIŁOWNIKÓW - Wybierz siłownik główny ( A lub B ). Siłownik główny steruje obydwoma siłownikami. - Wykonać podłączenia na listwie A zgodnie z instrukcją na stronach Podłączyć listwy siłowników A i B zgodnie z diagramem - Aby uzyskać jednoczesną kontrolę obu siłowników, połączyć zestyki H-H oraz diodę zgodnie z diagramem. Należy funkcję automatycznego zamykania uaktywnić na siłowniku głównym A i wyłączyć na siłowniku B E C1C5 H B1B L L1 30V PT M N E C1C5 H B1B L L1 30V PT M N * * * * * * -4-7 * DIODA IN4007 -C1 CAME C A T 4 8

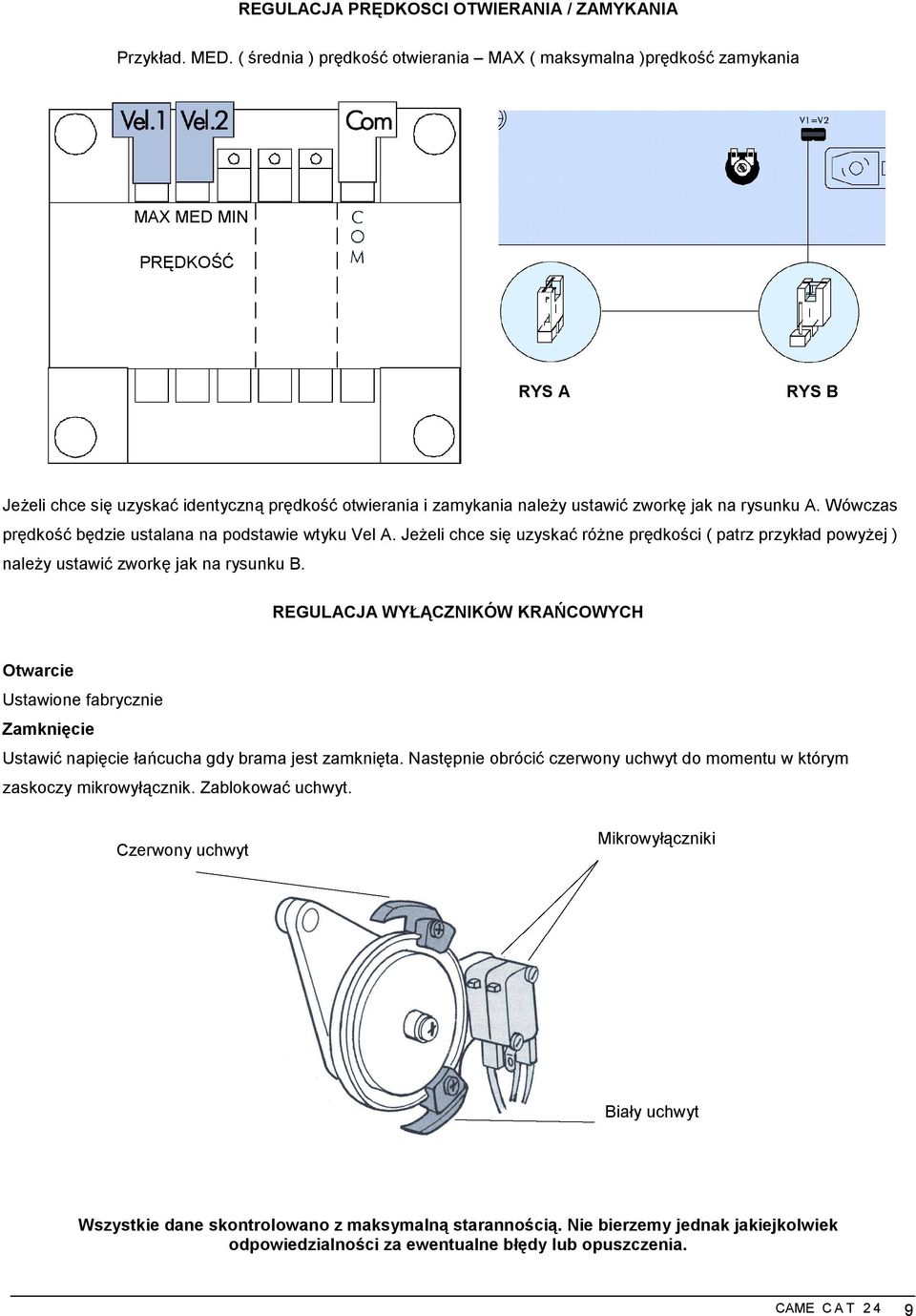

9 REGULACJA PRĘDKOSCI OTWIERANIA / ZAMYKANIA Przykład. MED. ( średnia ) prędkość otwierania MAX ( maksymalna )prędkość zamykania MAX MED MIN PRĘDKOŚĆ RYS A RYS B Jeżeli chce się uzyskać identyczną prędkość otwierania i zamykania należy ustawić zworkę jak na rysunku A. Wówczas prędkość będzie ustalana na podstawie wtyku Vel A. Jeżeli chce się uzyskać różne prędkości ( patrz przykład powyżej ) należy ustawić zworkę jak na rysunku B. REGULACJA WYŁĄCZNIKÓW KRAŃCOWYCH Otwarcie Ustawione fabrycznie Zamknięcie Ustawić napięcie łańcucha gdy brama jest zamknięta. Następnie obrócić czerwony uchwyt do momentu w którym zaskoczy mikrowyłącznik. Zablokować uchwyt. Czerwony uchwyt Mikrowyłączniki Biały uchwyt Wszystkie dane skontrolowano z maksymalną starannością. Nie bierzemy jednak jakiejkolwiek odpowiedzialności za ewentualne błędy lub opuszczenia. CAME C A T 4 9
