GSW145I. Główne parametry Częstotliwość Hz 50 Napięcie V 400 Współczynnik mocy cos ϕ 0.8 Faza i połączenie 3

Transkrypt

1 GSW145I Główne parametry Częstotliwość Hz 50 Napięcie V 400 Współczynnik mocy cos ϕ 0.8 Faza i połączenie 3 Współczynnik mocy Moc maksymalna LTP kva Moc maksymalna LTP kw Moc znamionowa PRP kva Moc znamionowa PRP kw Definicje (Według standardu ISO8528 1:2005) PRP - Moc Znamionowa: Definiowana jest jako maksymalna moc jaką agregat jest w stanie dostarczyć podczas pracy ciągłej pod zmiennym obciążeniem przez nieograniczoną liczbę godzin w ciągu roku w ustalonych warunkach oraz przy zachowaniu okresów serwisowych zalecanych przez producenta. Średnie obciążenie w czasie 24h nie powinno przekroczyć 70% mocy znamionowej. Dopuszczalne jest 10% przeciążenie przez 1 godzinę w ciągu 12 godzin. LTP - Moc maksymalna: Definiowana jest jako maksymalna moc w ustalonych warunkach, jaką agregat jest w stanie dostarczyć przez maksymalnie 500 godzin w ciągu roku (z czego nie więcej niż 300 godzin w trybie ciągłym) przy zachowaniu okresów serwisowych zalecanych przez producenta. Nie dopuszczalne jest jakiekolwiek przeciążenie.

2 Dane silnika Producent silnika FPT Model NEF67SM1A Wersja 50 Hz Zoptymalizowana emisja spalin wg 97/68 50Hz (COM) Stage II System chłodzenia silnika Wody Liczba cylindrów i układ 6 in line Pojemność cm³ 6700 Zasilanie Turbocharged Regulator obrotów Mechaniczna Moc znamionowa PRP kw 114 Moc maksymalna LTP kw 125 Pojemność układu smarowania l 17.2 Zużycie oleju silnikowego przy 100% PRP % 0.1 Pojemność układu chłodzenia l 25.5 Paliwo Diesel Szczególne zużycie paliwa przy 75% PRP g/kwh Szczególne zużycie PRP g/kwh Rozruch Elektryczne Zdolność rozruchu silnika kw 3 Napięcie instalacji V 12

3 Dane alternatora Producent Mecc Alte Model ECP34-1L Voltage V 400 Częstotliwość Hz 50 Współczynnik mocy cos ϕ 0.8 Bieguny 4 Typ Fara perii Voltage regulation system Elektroniczny Standardowy AVR DSR Tolerancja napięcia % % obciążenia % 93.4 Klasa izolacji H Klasa IP 21 Budowa Solidna konstrukcja, która zapewnia łatwy dostęp do połączeń oraz części podczas przeglądów okresowych. Regulator napięcia Za kontrolę generowanego napięcia odpowiedzialny jest cyfrowy regulator DSR. Stabilność napięcia wynosi ±1% w stanie ustalonym niezależnie od współczynnika mocy oraz zmiany obrotów w zakresie od -5% do +30% obrotów znamionowych. Uzwojenia / System wzbudzenia Stojan alternatora jest nawinięty z poskokiem 2/3. Zapewnia to eliminację krotności trzeciej harmonicznej (3, 9, 15, itd.) napięcia wyjściowego. Uznawane jest to za najlepsze rozwiązanie w celu niezawodnego zasilania odbiorników nieliniowych. Poskok 2/3 minimalizuje indukowanie się nadmiernych prądów w obwodzie neutralnym. MAUX - Uzwojenie Dodatkowe MeccAlte jest oddzielnym uzwojeniem w stojanie zasilającym regulator napięcia. Uzwojenie to umożliwia przejęcie 300% obciążenia znamionowego przez 20 sekund. Umożliwia to niezawodny rozruch silników elektrycznych. Izolacja / Impregnacja Izolacja jest klasy H. Uzwojenia zostały zaimpregnowane najwyższej jakości żywicą epoksydową Normy wykonania Alternator został wykonany zgodnie z najbardziej powszechnymi normami, tj. CEI 2-3, IEC 34-1, EN , VDE 0530, BS , CAN/CSA-C22.2 No No

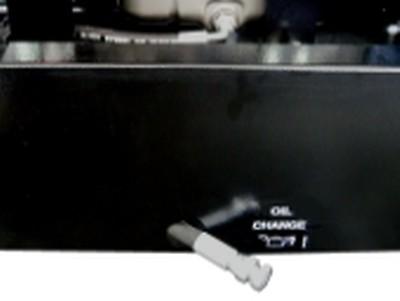

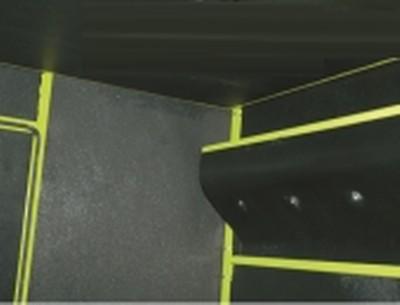

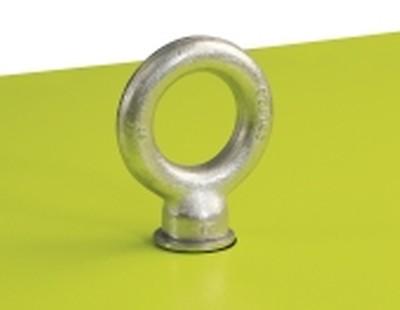

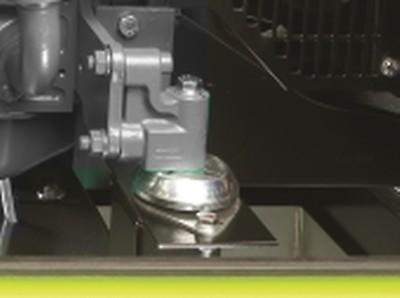

4 Wyposażenie agregatu PODSTAWA WYKONANA ZE SPAWANYCH STALOWYCH PROFILI, WYPOSAŻONA W: Amortyzatory drgań o odpowiedniej wielkości Spawane nogi podporowe PLASTIKOWY ZBIORNIK PALIWA WYPOSAŻONY W: Wlew Odmę (wentylację) Czujnik poziomu paliwa RURKA SPUSTOWA OLEJU: Ułatwiony spust oleju SILNIK WYPOSAŻONY W: Akumulator rozruchowy Płyny (oprócz paliwa) OBUDOWA: Wyciszona obudowa wykonana z modułowych ocynkowanych stalowych paneli w celu ochrony przed korozją oraz agresywnymi warunkami. Odpowiedni montaż oraz uszczelnienie zapewniają pełną ochronę przed warunkami atmosferycznymi. Łatwy dostęp w celu okresowej obsługi dzięki: szerokim bocznym drzwiom mocowanym na zawiasach ze stali nierdzewnej z plastikową klamką ; zdejmowanym panelom.. Zamykane drzwi zabezpieczające panel sterowania z oknem Boczna czerpnia powietrza odpowiednio zabezpieczona i wyciszona. Górna zabezpieczona wyrzutnia powietrza. Pojedynczy centralny uchwyt transportowy na dachu z możliwością odłączenia. WYCISZENIE: Obudowa wyciszona wełną mineralną Wydajny tłumik umieszczony wewnątrz obudowy

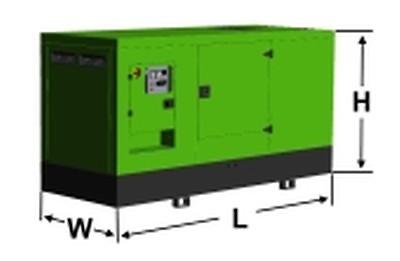

5 Dane wymiarowe Długość (L) mm 3414 Szerokość (W) mm 1338 Wysokość (H) mm 1768 Waga (suchy) Kg 1995 Pojemność zbiornika paliwa l 350 Czas pracy Czas pracy 75% PRP h Czas pracy 100% PRP h Poziom hałasu Gwarantowany poziom hałasu (LWA) db(a) 97 Poziom ciśnienia akustycznego z 7 m db(a) 68 Dane prądowe Pojemność akumulatora Ah 140 Prąd maksymalny A Prąd znamionowy wyłącznika A 250 DOSTĘPNE PANELE STEROWANIA RĘCZNY PANEL STEROWANIA MCP RĘCZNY PANEL STEROWANIA W PEŁNEJ OPCJI MPF Automatyczny Panel Sterowania ACP Panel Pracy Równoległej MPP

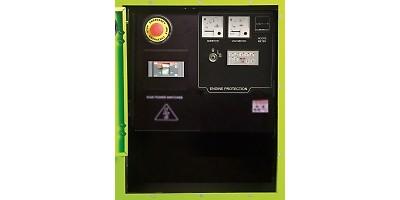

6 RĘCZNY PANEL STEROWANIA Ręczny panel sterowania na agregacie, wyposażony w analogowe wskaźniki, sterowanie, zabezpieczenia agregatu, zabezpieczony zamykanymi drzwiami. WSKAŹNIKI (ANALOGOWE) Woltomierz (1 faza) Amperomierz (1 faza) Licznik motogodzin STEROWANIE Stacyjka (wraz z grzaniem świec żarowych). Wyłącznik awaryjny zamontowany na obudowi ZABEZPIECZENIA Z ALARMEM Niski poziom paliwa Błąd ładowania akumulatora Niskie ciśnienie oleju Wysoka temperatura silnika Zabezpieczenie różnicowo-prądowe ZABEZPIECZENIA Z WYŁĄCZENIEM Niski poziom paliwa Błąd ładowania akumulatora Niskie ciśnienie oleju Wysoka temperatura silnika. Wyłącznik główny: III-biegunowy Wyłącznik awaryjny INNE Panel sterowania zabezpieczony zamykanymi drzwiami WYJŚCIA PANELU MCP Kable mocy podłączone do wyłącznika głównego. ETB - Miedziana listwa odbioru mocy Zestaw gniazd Optional Optional

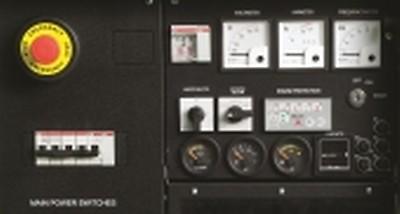

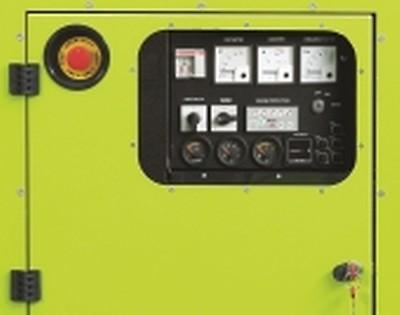

7 MPF - RĘCZNY PANEL STEROWANIA W PEŁNEJ OPCJI Zamontowany na agregacie, zabezpieczony drzwiami i wyposażony w: analogowe wskaźniki, sterowanie, zabezpieczenia agregatu. WSKAŹNIKI (ANALOGOWE) Woltomierz z przełącznikiem (3 fazy) Częstotliwościomierz Amperomierz z przełącznikiem (3 fazy) Licznik motogodzin Wskaźnik poziomu paliwa Wskaźnik ciśnienia oleju Wskaźnik temperatury silnika STEROWANIE Stacyjka z kluczem Wyłącznik awaryjny ZABEZPIECZENIA Z ALARMEM Niski poziom paliwa Awaria ładowania akumulatorów Niskie ciśnienie oleju Wysoka temperatura silnika Prąd doziemny ZABEZPIECZENIA Z WYŁĄCZENIEM Niski poziom paliwa Awaria ładowania akumulatorów Niskie ciśnienie oleju Wysoka temperatura silnika Wyłącznik główny: III-biegunowy Wyłącznik awaryjny INNE ZABEZPIECZENIA Panel zabezpieczony zamykanymi drzwiami WYJŚCIA PANELU MPF ETB - Miedziana listwa odbioru mocy ETB Zestaw gniazd Standard Niezależny wyłącznik i zabezpieczenie różnicowo-prądowe 3P+N+T 400V 63A n 1 3P+N+T CEE 400V 32A n 1 3P+N+T CEE 400V 16A n 1 230V/16A 2P+T CEE n 1 230V/16A SCHUKO n 1

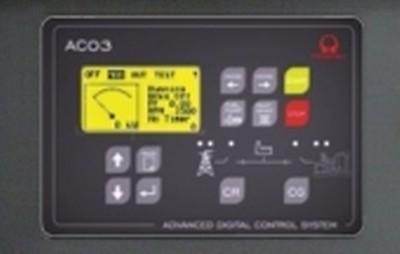

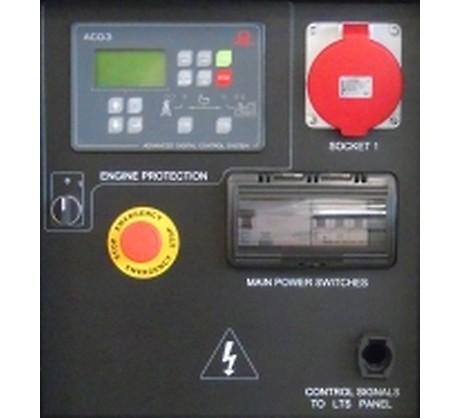

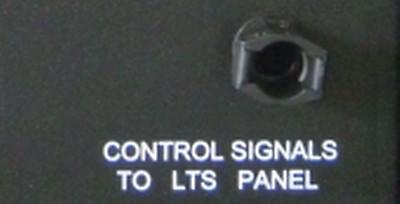

8 ACP- Automatyczny Panel Sterowania Automatyczny panel sterowania na agregacie, wyposażony w cyfrowy sterownik AC03 dla monitorowania, sterowania i zabezpieczenia agregatu, zabezpieczony zamykanymi drzwiami. WSKAZANIA (AC03) Napięcie agregatu (3 fazy). Napięcie sieci. Częstotliwość agregatu. Prąd agregatu (3 fazy). Napięcie akumulatora. Moc (kva - kw - kvar). Współczynnik mocy Cos φ. Licznik motogodzin. Obroty silnika r.p.m. Poziom paliwa (%). Temperatura silnika (w zależności od modelu) STEROWANIE I INNE Cztery tryby pracy: OFF - Ręczny start - Automatyczny start - Automatyczny test Przyciski wymuszenia zasilania z agregatu lub z sieci Przyciski: start/stop, reset błędu, góra/dół/strona/wybór Wyłącznik awaryjny. Możliwość zdalnego startu. Alarm dźwiękowy Port komunikacyjny RS232 Wyłącznik zasilania DC Automatyczny prostownik akumulatora Możliwość ustawienia HASŁA bezpieczeństwa ZABEZPIECZENIA Z ALARMEM Zabezpieczenia silnika: niski poziom paliwa, niskie ciśnienie oleju, wysoka temperatura sinika Zabezpieczenia agregatu: niskie/wysokie napięcie, przeciążenie, niska/wysoka częstotliwość, nieudany rozruch, niskie/wysokie napięcie akumulatora, awaria prostownika akumulatora ZABEZPIECZENIA Z WYŁĄCZENIEM Zabezpieczenia silnika: niski poziom paliwa, niskie ciśnienie oleju, wysoka temperatura sinika Zabezpieczenia agregatu: niskie/wysokie napięcie, przeciążenie, niskie/wysokie napięcie akumulatora Wyłącznik: III-biegunowy Przekroczony prąd doziemny (poprzez AC03) INNE ZABEZPIECZENIA Wyłącznik awaryjny. Panel zabezpieczony zamykanymi drzwiami WYJŚCIA PANELU ACP Listwa do połączenia panelu ACP do SZR Kable mocy podłączone do wyłącznika głównego. Opcjonalne możliwości zdalnego sterowania: RCG ETB - Miedziana listwa odbioru mocy Optional Zestaw gniazd Optional

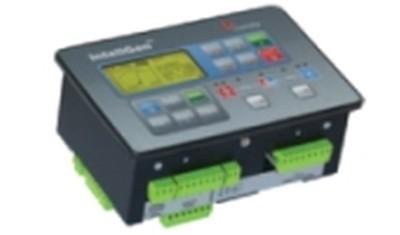

9 MPP- Panel Pracy Równoległej Zamontowany na agregacie, wyposażony w cyfrowy sterownik IG-NTC w celu monitorowania, sterowania, zabezpieczenia oraz współdzielenia obciążenia zarówno jednego jak i wielu agregagtów pracujących awaryjnie lub równolegle (do 32 agregatów w wyspie). CYFROWE WSKAZANIA (na wyświetlaczu IG-NTC) Sieć: Napięcie, prąd, częstotliwość. Sieć: kw - kvar - współczynnik mocy Cos f. Napięcie agregatu (3 fazy). Częstotliwość agregatu. Prąd agregatu (3 fazy). Moc agregatu (kva - kw - kvar). Współczynnik mocy Cos f. Energia agregatu kwh, kvah Napięcie akumulatora Licznik motogodzin Obroty silnika Poziom paliwa (%). Temperatura silnika (w zależności od modelu). Ciśnienie oleju (w zależności od modelu). STEROWANIE I INNE Wyświetlacz graficzny 128x64 pixeli. Tryby pracy: WYL -funkcja SZR- Jeden agregat równolegle z Siecią -Jeden agregat równolegle i awaryjnie do Sieci- Wiele agregatów równólegle w wyspie. Przyciski wyboru źródła zasilania Sieć/Agregat. Przyciski: start/stop, reset błędu, góra/dół/strona/potwierdzenie. Możliwość pracy wielu jednostek równolegle z podziałem obciążenia i cyfrowym sterowanie AVR Automatyczna synchronizacja i sterowanie mocą (poprzez elektroniczny regulator obrotów lub komputer silnika) Import/Eksport mocy oraz przejmowanie szczytów w Sieci Regulacja napięcia oraz współczynnika mocy (AVR). Konfigurowalne cyfrowe WE/WY (12/12) i analogowe wejścia (3). Zintegrowane programowalne funkcje PLC. Historia zdarzeń (do 500 zapisów). Zakres pomiarów 120/277V i 0-1/0-5A. Możliwość zdalnych startów i blokad. Włącznik zasilania DC Alarm dźwiękowy Automatyczna ładowarka buforowa Porty komunikacyjne 2xRS232/RS485/USB. Możliwość zabezpieczenia ustawień hasłem. ZABEZPIECZENIA Z ALARMEM I WYŁĄCZENIEM Zabezpieczenia silnika: niski poziom paliwa, niskie ciśnienie oleju, wysoka temperatura silnika. Zabezpieczenia agregatu: niskie/wysokie napięcie, przeciążenie, niska/wysoka częstotliwość, nieudany rozruch, niskie/wysokie napięcie akumulatora. Inne: nadprądowe, zwarciowe, przed mocą zwrotną, przed prądem doziemnym. INNE ZABEZPIECZENIA: Wyłącznik główny: IV-biegunowy z napędem. Wyłącznik awaryjny. Panel sterowania zabezpieczony zamykanymi drzwiami WYJŚCIA PANELU MPP Wielopinowe złącze (wejście i wyjście) dla kabla sterującego n 2 Kabel połączeniowy z 2 złączami (długość 10m) n 1 ETB - Miedziana listwa odbioru mocy ETB

10 Dodatki: Dostępne na zamówienie : OPCJE PANELU STEROWANIA RCG - Akcesoria do zdalnego sterowania i monitoringu - dostępne dla modeli: TLP - Akcesoria dla zdalnych sygnałów - dostępne dla modeli: ADI - Regulowany prąd różnicowy - dostępne dla modeli: TIF - IV-biegunowy wyłącznik zamiast III-biegunowego - dostępne dla modeli: ETB - Miedziane Zaciski Odbioru Mocy - dostępne dla modeli: ACP MPP ACP MPP ACP ACP MCP MCP ACP Zestaw gniazd Zestaw gniazd - dostępne dla modeli: ACP MCP Niezależny wyłącznik i zabezpieczenie różnicowo-prądowe 3P+N+T 400V 63A n 1 3P+N+T CEE 400V 32A n 1 3P+N+T CEE 400V 16A n 1 230V/16A 2P+T CEE n 1 230V/16A SCHUKO n 1 NB: do zamontowania konieczne: ETB OPCJE AGREGATU KPR - Zestaw Premium (Wanna retencyjna - Czujnik wycieku - Ręczna pompa spustowa oleju) AFP - Automatyczna pompa paliwa Zestaw Rental składający się z: filtra paliwa z odstojnikiem wody, trójdrożnego zaworu dla zewnętrznego zbiornika, wyłącznika akumulatora, prętu uziemiającego, folderu na dokumenty ACP MPP Powiększony zbiornik paliwa Pojemność zbiornika paliwa l 1750 Długość (Agregat) (L) mm 3414 Szerokość (Agregat) (W) mm 1398 Wysokość (Agregat) (H) mm 2539 OPCJE SILNIKA PHS - Podgrzewanie cieczy chłodzącej - dostępne dla modeli: EEG - Elektroniczny Regulator Obrotów ACP MPP

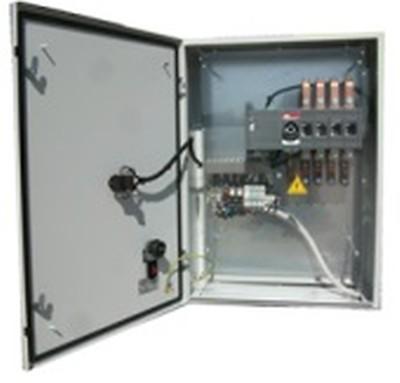

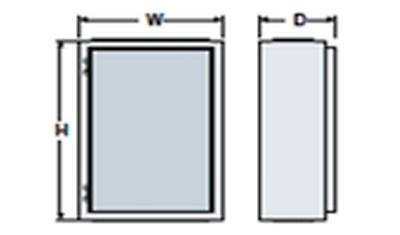

11 Akcesoria Akcesoria dostępne jako opcjonalne wyposażenie STR - Przyczepa do transportu wewnętrznego RTR - Przyczepa drogowa LTS - Samoczynne Załączenie Rezerwy dostarczane oddzielnie -Akcesoria ACP Panel Samoczynnego Załączenia Rezerwy składający się z: 2-rzędowego 4-biegunowego przełącznika z napędem złożonego z dwóch rozłączników wzajemnie blokowanych. Automatyczne przełączenie pod obciążeniem (AC22, AC23) z i w każdą pozycję 1, 0, 2 zarówno elektryczne jak i ręczne (awaryjne), przełączenie z bezpośrednim przejściem z pozycji "1" w pozycję "2" i odwrotnie. Przedni wyświetlacz pozycji "1", "0", "2" oraz mechaniczny wskaźnik. Bezpieczeństwo: blokada poprzez kłódkę, uniemożliwiając zarówno automatyczne jak i ręczne przełączenie, przełącznik wyboru pracy automatycznej lub ręcznej, szybki czas przełączenia z pozycji "1" w pozycję "2" i odwrotnie. Łatwe i szybkie podłączenie elektryczne dzięki szybkozłączkom kablowym. Zgodność z normami: IEC IEC , CEI EN / CEI EN IEC 439-1, CEI EN IEC 204-1, CEI EN , VDE 0660 Teil 107 Lampki sygnalizujące ZASILANIE Z SIECI lub ZASILANIE Z AGREGATU. Ręczny wybierak źródła zasilania i pracy: SIEĆ AUTO AGREGAT PRĄD ZNAMIONOWY I WYMIARY PANELU SZR (standard*) Prąd znamionowy A 250 Szerokość (W) mm 600 Wysokość (H) mm 400 Głębokość (D) mm 200 * = Możliwe większe moce Printed on 5/03/2015 (ID 1990) 2012 PR INDUSTRIAL s.r.l. All rights reserved Image shown may not reflect actual package. Specifications subject to change without notice ENERGY GENERATION is registered trademarks of PR INDUSTRIAL s.r.l. Other company, product or service names may be trademarks or service marks of others. RevA (06/2012).
