Właściwości mechaniczne niejednorodnego złącza spawanego stali VM12/X20 po wyżarzaniu

Transkrypt

1 Joanna Jasak, Kwiryn Wojsyk, Grzegorz Golański Właściwości mechaniczne niejednorodnego spawanego stali VM12/X20 po wyżarzaniu Mechanical properties of heterogeneous welded joint steels VM12/X20 after annealing Streszczenie Badaniu poddano niejednorodne spawane martenzytycznych stali VM12/X20CrMoV12-1 (X20) łączone dwoma różnymi materiałami dodatkowymi. Do wypełnienia pierwszego ściegu (grani) zastosowano materiał dodatkowy przeznaczony dla stali X20, kolejne ściegi, włącznie z licowym, wykonano materiałem dodatkowym dla stali VM12. Na uzyskanych ch przeprowadzono nieniszczące i niszczące badania ich jakości, które wykazały prawidłową budowę złączy bez niezgodności spawalniczych. Wyżarzanie stali VM12/X20 w temperaturze 770 C przez jedną godzinę pozwala na uzyskanie zbliżonych do pożądanych właściwości mechanicznych (wytrzymałości na rozciąganie, kąta gięcia i udarności) oraz twardości na akceptowalnym poziomie ok. 320 HV10. Dłuższe czasy wyżarzania prowadzą do obniżenia zarówno udarności, a w szczególności spoiny oraz wytrzymałości na rozciąganie. Jednocześnie twardość ulega obniżeniu do wartości odpowiadającej twardości materiałów rodzimych, tj. stali VM12 i X20. Wykazano, że tego typu umożliwiają uzyskanie właściwie pracujących zespołów roboczych w remontowanych instalacjach energetycznych. Słowa kluczowe: niejednorodne, właściwości mechaniczne Abstract The study was heterogeneous welded joints VM12/ X20CrMoV12-1 (X20) martensitic steel used two different additional materials: the first pass - consumable dedicated for X20 steels, the following passes including face pass consumable for VM12 steel. On the resulting joints are made non-destructive and destructive testing of the quality, which validated the correct joints structure and the absence of welding defects. Annealing joint VM12/X20 steel at a temperature of 770 C for one hour allows to obtain similar to the desired mechanical properties (tensile strength, bending angle and impact resistance) and the hardness of the joint on the acceptable level of approx. 320 HV10. Longer annealing times lead to a reduction in toughness of both joints and in particular the tensile strength. At the same time the hardness of the joint is reduced to the hardness of the material that is native, i.e. VM12 and X20 steel. It was shown that joints of this type can produce valid working systems in repaired power plant facilities. Keywords: heterogeneous welded joints, mechanical properties Wstęp Ograniczenia związane z emisją zanieczyszczeń do atmosfery w wyniku spalania paliw kopalnych w energetyce wymagają nie tylko budowy nowych, ale również modernizacji starych bloków energetycznych celem uzyskania możliwości pracy przy tzw. parametrach nadkrytycznych pary. Podczas modernizacji elementów instalacji bloków zachodzi konieczność łączenia między sobą stali żarowytrzymałych różnych gatunków i generacji [1 3]. Stwarzać to może szereg problemów natury technologicznej, do których zaliczyć należy m.in. dobór materiału dodatkowego do spawania, dobór parametrów obróbki cieplnej złączy po spawaniu czy też dyfuzję reaktywną węgla [4 6]. Próby wykonania złączy spawanych stali VM12 i X20CrMoV12-1 (X20) na przegrzewaczach pary w bloku o mocy 460 MW wykazały trudności w trakcie wykonywania pierwszego ściegu graniowego, co powodowało powstawanie mikropęknięć, pęknięć i porowatości [7]. Z tego względu zaproponowano wykonanie pierwszego ściegu innym niż materiał rodzimy (stal VM12) materiałem dodatkowym, tj. materiałem przeznaczonym dla stali X20. Mgr inż. Joanna Jasak, dr inż. Kwiryn Wojsyk, dr hab. inż. Grzegorz Golański Politechnika Częstochowska. Autor korespondencyjny/corresponding author: jkepa@wip.pcz.pl 5

2 Głównym celem pracy była ocena jakości wykonanego VM12/X20 łączonego dwoma różnymi materiałami dodatkowymi oraz określenie wpływu czasu wyżarzania w temperaturze 770 C na właściwości mechaniczne stali VM12/X20. Materiał i metodyka badań Materiałem do badań było niejednorodne złącze spawane stali VM12 i X20CrMoV12-1 (X20). Złącze spawane stali VM12/X20 wykonane zostało w następujący sposób: pierwszy ścieg (grań) wykonano materiałem dodatkowym W CrMoWV12Si (W1) przeznaczonym dla stali X20CrMoV12-1, natomiast kolejne ściegi, włącznie z licowym, materiałem dodatkowym W ZCrCoW (W2) dla stali VM12. Wykonane oraz ich parametry obróbki cieplnej po spawaniu zestawiono w tablicy I. Złącza zespawano metodą TIG (141), używając jako gazu ochronnego argonu (I1), a jako gazu formującego mieszankę H2/N2 (F2). Przed spawaniem styk podgrzano do temperatury ok. 200 C. W trakcie spawania temperatura międzyściegowa nie przekraczała 280 C. W celu oceny prawidłowości wykonanych złączy spawanych zostały one poddane badaniom: nieniszczącym wizualnym (VT) i radiograficznym (RT) w zakresie 100% z uwzględnieniem poziomu jakości B wg PN-EN ISO 5817, metalograficznym oraz badaniom właściwości mechanicznych. Badania mikrostrukturalne niejednorodnych złączy spawanych wykonano za pomocą mikroskopu świetlnego Axiovert 25. Obserwację i rejestrację mikrostruktur przeprowadzono na przygotowanych zgładach metalograficznych, trawionych odczynnikiem metalograficznym FeCl 3. Zakres przeprowadzonych badań mechanicznych obejmował: pomiar twardości metodą Vickersa przy obciążeniu 98,1 N (10 kg), statyczną próbę rozciągania oraz próbę zginania na próbkach płaskich. Do gięcia zastosowano trzpień o średnicy 18,9 mm (3g) przez co kryterium oceny zostało zaostrzone. Kryterium pozytywnym tej próby było uzyskanie kąta gięcia 180 bez wystąpienia rys i pęknięć na rozciąganej powierzchni próbki. Próbę udarności przeprowadzono w temperaturze pokojowej, stosując niestandardowe próbki typu Charpy V o przekroju 10x6,3 mm. Badania właściwości mechanicznych przeprowadzono według obowiązujących norm. Badania nieniszczące i metalograficzne Przeprowadzone badania nieniszczące wykazały, że analizowane charakteryzują się wymaganym poziomem jakości. Przykładowe makroskopowe obrazy badanych złączy przedstawiono na rysunku 1. Rys. 1. Makroskopowy obraz badanych złączy: złącze Nr 8, złącze Nr 11, złącze Nr 17 Fig. 1. The view of joint cross-sections: joint No. 8, joint No. 11, joint No. 17 Badania makroskopowe na przekrojach złączy nie ujawniły obecności pęknięć i nieciągłości oraz potwierdziły prawidłową budowę poszczególnych stref niejednorodnego spawanego stali VM12/X20 bez istotnych niezgodności spawalniczych. Kształt spoiny i układ ściegów był prawidłowy. Badania mikrostrukturalne nie wykazały obecności obszarów o nieprawidłowej budowie. Złącza charakteryzowały się mikrostrukturą martenzytu odpuszczonego (rys. 2). Tablica I. Zestawienie zbiorcze wykonanych złączy spawanych Table I. The summary of analyzed weld joints Nr Wymiary Materiał dodatkowy do spawania Przetop - grań Wypełnienie i lico Temperatura obróbki cieplnej, C Czas obróbki cieplnej, h 8 ø 44,5x6,3 W CrMoWV12Si W ZCrCoW ø 44,5x6,3 W CrMoWV12Si W ZCrCoW ø 44,5x6,3 W CrMoWV12Si W ZCrCoW ø 44,5x6,3 W CrMoWV12Si W ZCrCoW ø 44,5x6,3 W CrMoWV12Si W ZCrCoW

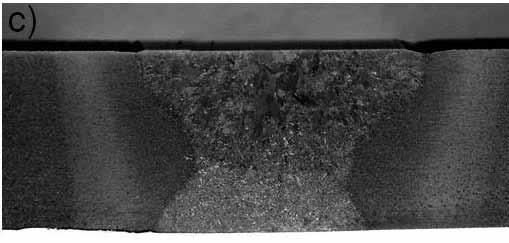

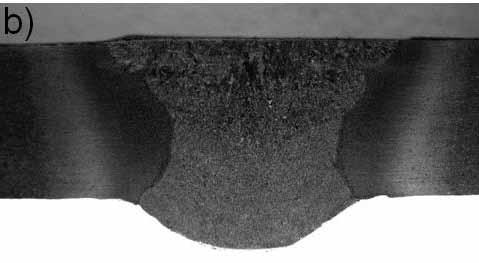

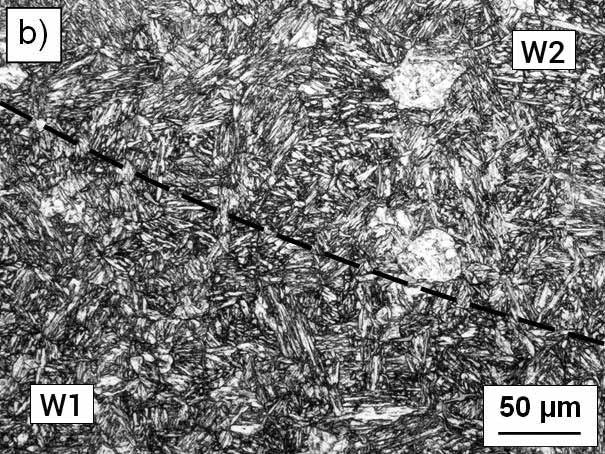

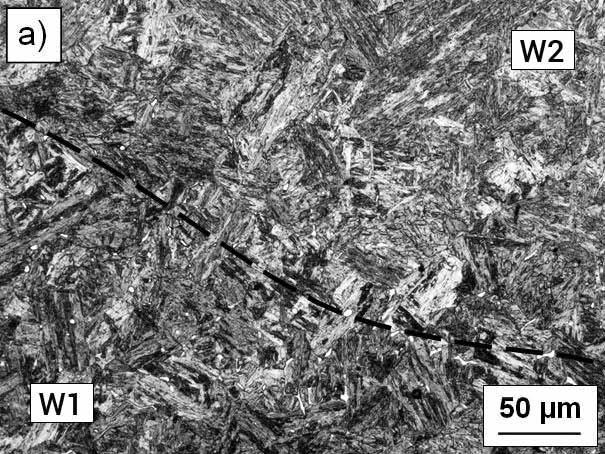

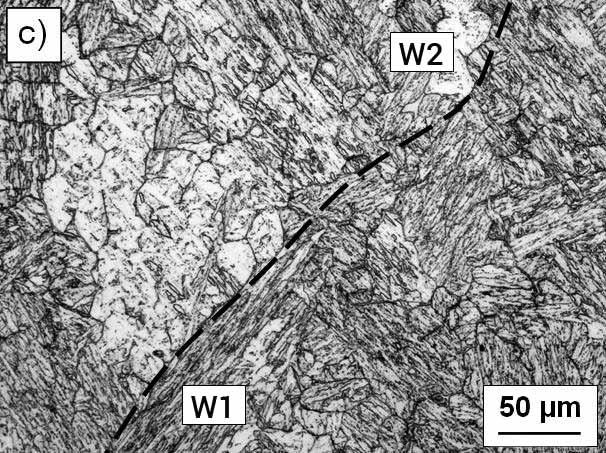

3 Badania właściwości mechanicznych Wyniki badań właściwości mechanicznych (wytrzymałość na rozciąganie oraz kąt gięci niejednorodnych złączy spawanych zestawiono w tablicy II. Przeprowadzone badania wykazały, że spawane poddane statycznej próbie rozciągania zawsze ulegały zerwaniu w materiale rodzimym stal X20. Złącza nr 15, 16, 17 charakteryzowały się jednak wytrzymałością na rozciąganie niższą od wymaganego dla stali X20 minimum, tj. R m = 690 MPa. Wynika to z długości czasu wyżarzania złączy w temperaturze 770 C, co prowadzi do obniżenia właściwości wytrzymałościowych. Wykazano, że po wyżarzaniu w temperaturze 770 C niezależnie od czasu wygrzewania, spełniały wymóg właściwego kąta gięcia (tabl. II), natomiast złącze bez obróbki uległo pęknięciu przy kącie mniejszym od wymaganego. Tablica III. Praca łamania niejednorodnych złączy spawanych Table III. Impact energy for dissimilar welding joints Rys. 2. Mikrostruktura spoiny: złącze Nr 8; złącze Nr 11, złącze Nr 17, OM, traw. FeCl 3 Fig. 2. Microstructure of weld: joint No. 8; joint No. 11, joint No. 17, OM, FeCl 3 etched Nr Miejsce nacięcia karbu Praca łamania KV 2 *, J SWC - Lico 96 Spoina 7 SWC - Grań 134 SWC - Lico 110 Spoina 33 SWC - Grań 112 SWC - Lico 88 Spoina 26 SWC - Grań 76 SWC - Lico 64 Spoina 22 SWC - Grań 95 SWC - Lico 65 Spoina 24 SWC - Grań 81 Tablica II. Właściwości wytrzymałościowe niejednorodnych złączy spawanych Table II. The strength properties of dissimilar welding joints Nr Próba gięcia Statyczna próba rozciągania Miejsce rozciągania Miejsce pękania Kąt gięcia R m, MPa Miejsce zerwania próbki Grań SWC grani 88 Lico SWC lica Materiał rodzimy stal X Materiał rodzimy stal X Materiał rodzimy stal X Materiał rodzimy stal X Materiał rodzimy stal X20 7

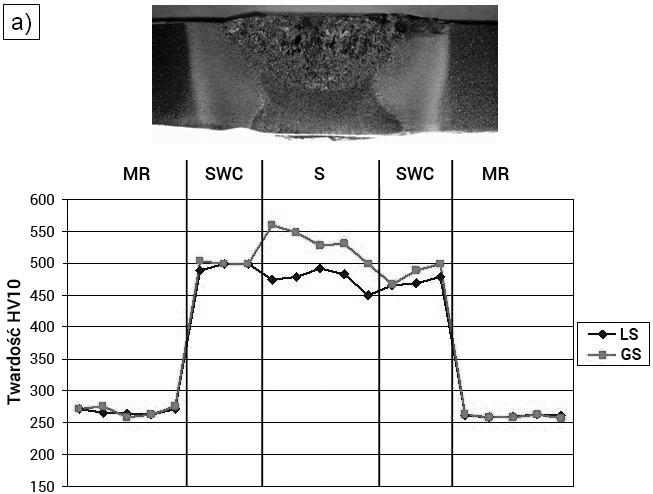

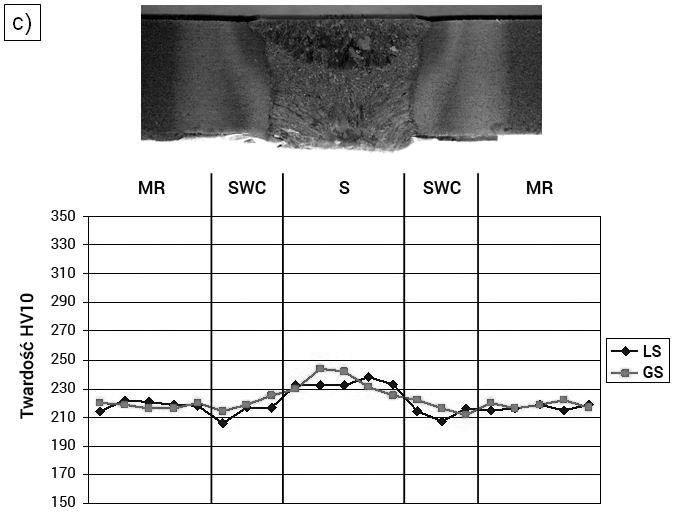

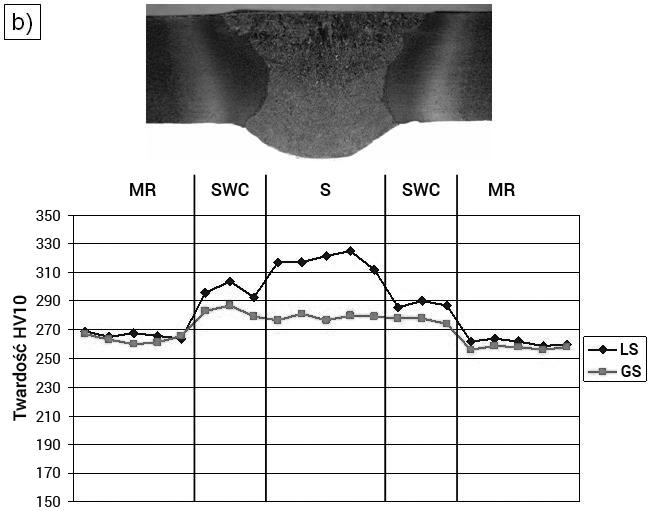

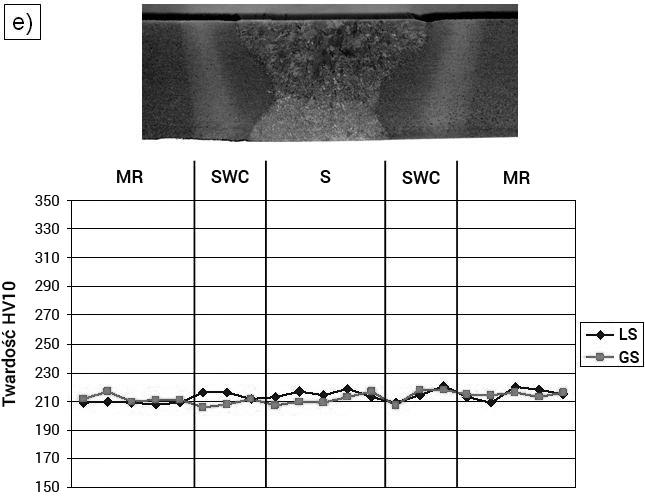

4 Przeprowadzone próby udarności badanych złączy (tabl. III) wykazały, że w strefie wpływu ciepła niezależnie od miejsca nacięcia karbu odporność na pękanie badanego była wysoka. Praca łamania spoiny bez obróbki cieplnej wynosiła jednak 7 J. Obróbka cieplna wyżarzanie w temperaturze 770 C przyczyniło się do wzrostu ciągliwości spoiny. Wyżarzanie spoiny przy parametrach 770 C/1h doprowadziło do uzyskania pracy łamania na poziomie 33 J, wyższej niż wymagane minimum. Jak wykazały wcześniejsze badania własne [8], niższa temperatura wyżarzania temperatura 650 C nie gwarantuje uzyskania wymaganej ciągliwości spoiny. Dłuższe czasy wyżarzania w temperaturze 770 C przyczyniają się natomiast do obniżenia ciągliwości całego, z tym że dla spoiny uzyskano wyniki na nieakceptowalnym poziomie. Przykładowe rozkłady twardości niejednorodnych złączy spawanych stali VM12/X20 przedstawiono na rysunku 3. Analiza uzyskanych wyników badań wykazała, że złącze bez obróbki cieplnej posiada wysoką, nieakceptowalną twardość na poziomie wynoszącym ok HV10. Według [9] złącze o twardości powyżej 350 HV10 charakteryzuje się wysoką skłonnością do pęknięć zimnych. Prawidłowo przeprowadzona obróbka cieplna wyżarzanie po spawaniu (770 C/1h) pozwoliła obniżyć twardość w obrębie spawanego do wartości maksymalnie ok. 320 HV10 oraz zmniejszyć gradient twardości na przekroju. Dłuższe czasy wygrzewania badanego w temperaturze wyżarzania skutkują znaczącym zanikiem różnic w wartości twardości pomiędzy poszczególnymi strefami (rys. 3c 3e), prowadząc do wyrównania twardości na przekroju, lecz jednocześnie skutkują dyskwalifikującym spadkiem Rm (tabl. II) czy też ciągliwości (tabl. III). d) e) Rys. 3. Rozkład twardości niejednorodnych złączy spawanych stali VM12/X20: złącze Nr 8, złącze Nr 11, złącze Nr 15, d) złącze Nr 16, e) złącze Nr 17; MR materiał rodzimy, SWC strefa wpływu ciepła, S spoina, LS lico spoiny, GS grań spoiny Fig. 3. Hardness distribution of dissimilar welding joint of VM12/X20 steel: joint No. 8, joint No. 11, joint No. 15, d) joint No. 16, e) joint No. 17; MR parent material, SWC heat affected zone, S weld, LS face of weld, GS root of weld 8

5 Podsumowanie Badaniu mikrostruktury i właściwości mechanicznych poddano niejednorodne spawane stali VM12/X20 łączone różnymi materiałami dodatkowymi. Wykonane charakteryzowały się prawidłową budową, bez niezgodności spawalniczych. Kształt spoiny i układ ściegów był prawidłowy. Badania mikrostrukturalne nie wykazały obecności obszarów o nieprawidłowej budowie, a samo złącze charakteryzowało się mikrostrukturą martenzytu odpuszczonego. Obróbka cieplna jednogodzinne wyżarzanie w temperaturze 770 C przyczyniło się do wzrostu ciągliwości spoiny do wartości na poziomie 33 J. Dłuższe czasy wyżarzania w temperaturze 770 C przyczyniają się natomiast do obniżenia ciągliwości całego, z tym że dla spoiny uzyskano wyniki na nieakceptowalnym poziomie. Długie czasy wyżarzania prowadzą również do obniżenia Rm poniżej wymaganego minimum. Obróbka cieplna po spawaniu wyżarzanie (770 C/1h) pozwoliło obniżyć twardość w obrębie spawanego z wartości ok C HV10 dla bez obróbki cieplnej do wartości ok. 320 HV10 oraz zmniejszyć gradienty twardości na przekroju. Znaczący zanik różnic w wartości twardości pomiędzy poszczególnymi strefami gwarantują dłuższe czasy wygrzewania badanego w temperaturze wyżarzania, co prowadzi do wyrównania twardości na przekroju. Literatura [1] M. Zeman, S. Błacha: Spawalne martenzytyczne stale żarowytrzymałe nowej generacji, Przegląd Spawalnictwa, Vol. 86, Nr 4, s , [2] G. Golański, I. Pietryka, J. Słania, J. Jasak, P. Urbańczyk: Mikrostruktura i właściwości mechaniczne spawanego stali 12HMF po długotrwałej eksploatacji, Przegląd Spawalnictwa, Vol. 86, Nr 5, s , [3] M. Urzynicok, K. Kwieciński, J. Słania: Zastosowanie nowoczesnych metod spawania przy wykonywaniu połączeń doczołowych rur ze stali martenzytycznej P92 (X10CrWMo- VNb9-2), Przegląd Spawalnictwa, Vol. 81, Nr 10, s , [4] Y.Y. You, R.K. Shiue, R.H. Shiue, C. Chen: The study of carbon migration in dissimilar welding of the modified 9Cr-1Mo steel, Journal of Materials Science Letters, 20, 2001, [5] C. Sudha, R. Anand, S. Saroja, M. Vijayalakshmi: Evaluation of concentration dependant diffusion coefficients of carbon in a dissimilar joint of ferritic steels, Transactions of The Indian Institute of Metals, 63, 4, 2010, [6] M. Yamazaki, T. Watanabe, H. Hongo, M. Tabuchi: Creep rupture properties and fracture type of 9Cr-1Mo-V-Nb/18Cr-8Ni steel dissimilar joints, Welding in the World, 55, 01-02, 2011, [7] W. Pawełczyk, K. Wojsyk: Własności złączy jednorodnych i niejednorodnych z udziałem stali VM12 i X20CrMoV12-1, Niepublikowany raport Elektrownia Bełchatów, [8] E. Tasak, A. Ziewiec, Spawalność materiałów konstrukcyjnych. Tom 1-Spawalność stali, Wydawnictwo JAK, Kraków, [9] K. Wojsyk, G. Golański, J. Jasak, J. Kupczyk: Mechanical properties of dissimilar welding joints made of VM12/X20Cr- MoV12-1 steels, The 46th International October Conference on Mining and Metallurgy, Bor Lake, Serbia, 2014,
