Podwieszenie do blach trapezowych

Transkrypt

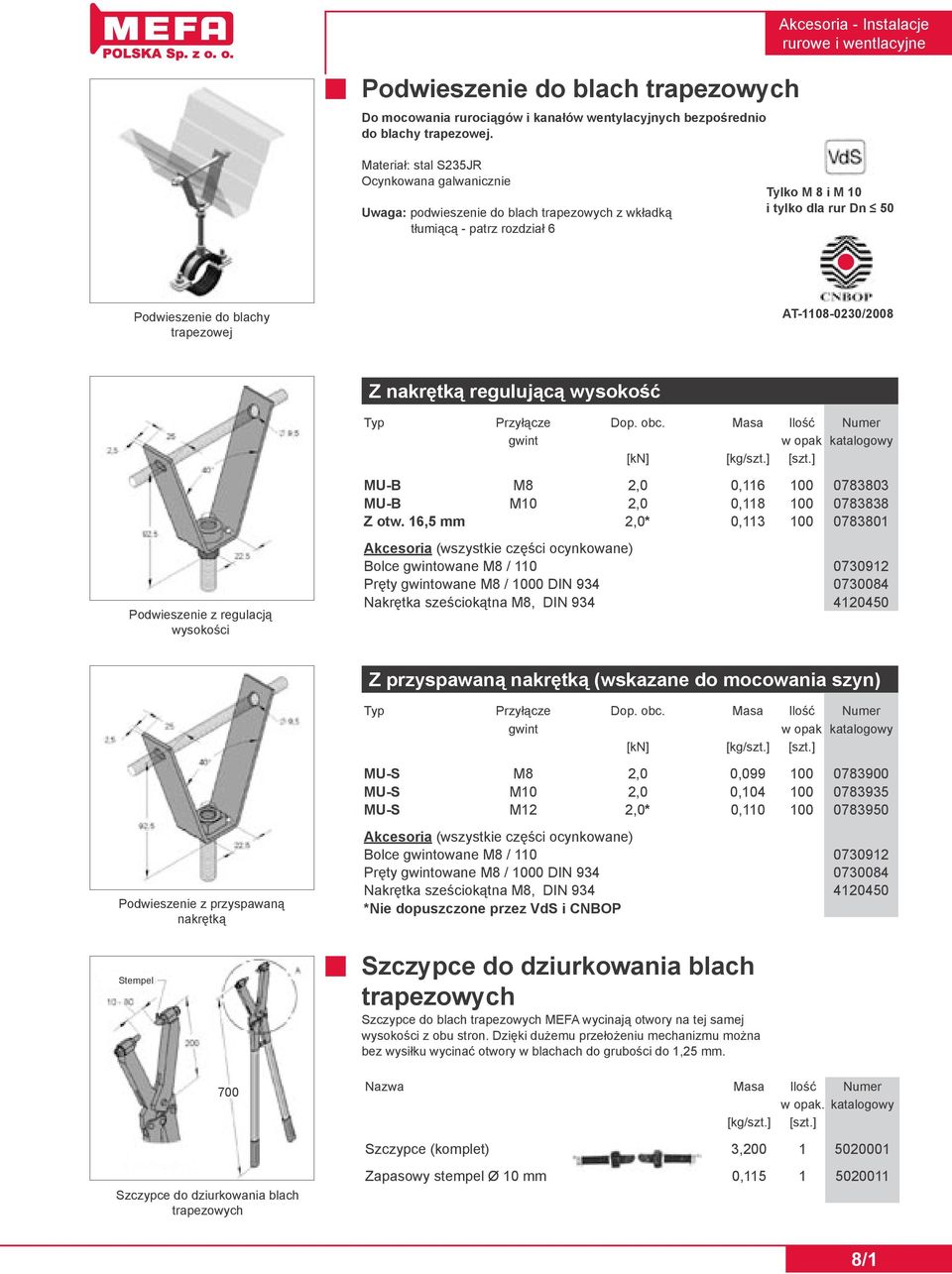

1 Podwieszenie do blach trapezowych Do mocowania rurociągów i kanałów wentylacyjnych bezpośrednio do blachy trapezowej. Akcesoria - Instalacje Materiał: stal S235JR Ocynkowana galwanicznie Uwaga: podwieszenie do blach trapezowych z wkładką tłumiącą - patrz rozdział 6 Tylko M 8 i M 10 i tylko dla rur Dn 50 Podwieszenie do blachy trapezowej AT /2008 Z nakrętką regulującą wysokość Typ Przyłącze Dop. obc. Masa Ilość Numer gwint w opak katalogowy [kn] [kg/szt.] [szt.] MU-B M8 2,0 0, MU-B M10 2,0 0, Z otw. 16,5 mm 2,0* 0, Podwieszenie z regulacją wysokości Akcesoria (wszystkie części ocynkowane) Bolce gwintowane M8 / Pręty gwintowane M8 / 1000 DIN Nakrętka sześciokątna M8, DIN Z przyspawaną nakrętką (wskazane do mocowania szyn) Typ Przyłącze Dop. obc. Masa Ilość Numer gwint w opak katalogowy [kn] [kg/szt.] [szt.] MU-S M8 2,0 0, MU-S M10 2,0 0, MU-S M12 2,0* 0, Podwieszenie z przyspawaną nakrętką Stempel 700 Akcesoria (wszystkie części ocynkowane) Bolce gwintowane M8 / Pręty gwintowane M8 / 1000 DIN Nakrętka sześciokątna M8, DIN *Nie dopuszczone przez VdS i CNBOP Szczypce do dziurkowania blach trapezowych Szczypce do blach trapezowych MEFA wycinają otwory na tej samej wysokości z obu stron. Dzięki dużemu przełożeniu mechanizmu można bez wysiłku wycinać otwory w blachach do grubości do 1,25 mm. Nazwa Masa Ilość Numer [kg/szt.] [szt.] Szczypce (komplet) 3, Szczypce do dziurkowania blach trapezowych Zapasowy stempel Ø 10 mm 0, /1

2 ZACISKI NOŚNE Zacisk nośny TK-S stal i TKN żeliwo Szybkie i łatwe mocowanie do konstrukcji stalowych lub profili Ocynkowany galwanicznie Materiał: TK-S: stal TKN: żeliwo GTS 35 lub ENGJNB dla M16 Możliwość regulacji wysokości: przy typie TK-B przez otwór przelotowy przy typie TK-G przez otwór gwintowany Montaż przy zmiennej grubości konstrukcji (H) Docisk śrubą (G). G dla TK-S G dla TKN G dla TKN M16 Zacisk nośny TK Wymiary: Typ A B C E H [mm] [mm] [mm] [mm] [mm] TK-S TK-S TK-S Wymiary: Typ A B C E H [mm] [mm] [mm] [mm] [mm] TKN TKN TKN TKN Z otworem przelotowym Typ Otwór D Gwint G Dopuszczalne Masa Ilość Numer obciążenie [mm] [mm] [kn] [kg/szt] [szt] TK-S B1 8,4 M8 2,00 0, TK-S B2 10,4 M10 3,50 0, TK-S B3 12,4 M12 5,00 0, TKN 8 M8 1,20 0, TKN 10 M10 2,50 0, TKN 12 M12 3,50 0, TK 17 M16 5,50 0, Z otworem gwintowanym Typ Gwint M Gwint G Dopuszczalne Masa Ilość Numer obciążenie [mm] [mm] [kn] [kg/szt] [szt] TK-S G1 M8 M8 2,00 0, TK-S G2 M10 M10 3,50 0, TK-S G3 M12 M12 5,00 0, TKN M8 M8 1,20 0, TKN M10 M10 2,50 0, TKN M12 M12 3,50 0, TK M16 M16 5,50 0, Zacisk TKN ma również dopuszczenie UL. Nakładka zabezpieczająca Zgodnie z zaleceniami VdS przy średnicach rur większych niż 3 należy stosować nakładkę zabezpieczającą. Długość w rozwinięciu Ocynkowane galwanicznie Materiał:S235JR Typ Dla Dn Otwór Materiał Masa Ilość Numer D L x D x S [mm] [mm] [mm] [kg/szt.] [szt.] S 3 3" - 4" 10,5 300 x 25 x 3,0 0, S 5 5" - 6" 13,0 300 x 30 x 3,0 0, S 8 8" 17,0 300 x 45 x 3,0 0, Nakładka zabezpieczająca 8/2

3 PŁYTKI MOCUJĄCE Ocynkowane galwanicznie Materiał: S235JR Plytka mocująca typ I Typ 0 Typ / Wymiary płytki Otwory Dop. obciąż. Masa Ilość Numer Gwint dł.x szer. x grub. podwieszone [mm] [mm] [kn] [kg/szt.] [szt] 0 / M8 80,0 x 30 x 3,0 10,5 0,55 0, / M10 80,0 x 30 x 3,0 10,5 0,55 0, *0/M8/M10 80,0 x 30 x 3,0 10,5 0,55 0, *0 / 1/2" 80,0 x 30 x 3,0 10,5 0,55 0, Typ I I / M8/10 118,0 x 35 x 4,0 13,0 x 24,0 0,80 0, I / M12 118,0 x 35 x 4,0 13,0 x 24,0 0,80 0, I / M16 118,0 x 35 x 4,0 13,0 x 24,0 0,80 0, I / 1/2" 118,0 x 35 x 4,0 13,0 x 24,0 0,80 0, I / 3/4" 118,0 x 35 x 4,0 13,0 x 24,0 0,80 0, Typ II Plytka mocująca typ II II / M8 100 x 60 x 4,0 13,0 1,80 0, II / M x 60 x 4,0 13,0 1,80 0, II / M x 60 x 4,0 13,0 1,80 0, II / M x 60 x 4,0 13,0 1,80 0, II / 1/2" 100 x 60 x 4,0 13,0 1,80 0, II / 3/4" 100 x 60 x 4,0 13,0 1,80 0, II / 1" 100 x 60 x 4,0 13,0 1,80 0, Typ III *III / M x 80 x 8,0 14,0 x 20,0 3,80 0, III / M x 80 x 8,0 14,0 x 20,0 5,80 0, III / 1/2" 140 x 80 x 8,0 14,0 x 20,0 5,80 0, III / 3/4" 140 x 80 x 8,0 14,0 x 20,0 5,80 0, III / 1" 140 x 80 x 8,0 14,0 x 20,0 5,80 0, III / 1 1/4" 140 x 80 x 8,0 14,0 x 20,0 5,80 0, Plytka mocująca typ III Typ IV IV / M x 130 x 8,0 13,0 x 27,0 11,00 1, IV / 1/2" 130 x 130 x 8,0 13,0 x 27,0 11,00 1, IV / 3/4" 130 x 130 x 8,0 13,0 x 27,0 11,00 1, IV / 1" 130 x 130 x 8,0 13,0 x 27,0 11,00 1, IV/ 1 1/4" 130 x 130 x 8,0 13,0 x 27,0 11,00 1, *IV/ 1 1/2" 130 x 130 x 8,0 13,0 x 27,0 11,00 1, Typ V V/ 1/2" 120 x 40 x 5,0 14,0 1,50 0, V/ 3/4" 120 x 40 x 5,0 14,0 1,50 0, V/ 1" 120 x 40 x 5,0 14,0 1,50 0, Plytka mocująca typ IV *Dostępne na zamówienie 8/3

4 Zawiesia przegubowe i regulacyjne Napinacz zawiesia do obejm z uchem z bezstopniową regulacją Materiał: stal S235JR Powierzchnia: ocynkowana galwanicznie Dop. obciążenie: 3 kn przyłącze zakres Masa Ilość Numer regulacji [mm] [kg/szt] [szt] Napinacz zawiesia M8 30 0, M , M , Napinacz przegubowy z bezstopniową regulacją Materiał: S235JR Powierzchnia: ocynkowana galwanicznie Wielkość Długość zakres Dopuszcz. Masa Ilość Numer L regulacji obciążenie Gwint wew./ gwint zewn. [mm] [mm] [kn] [kg/szt] [szt] Napinacz przegubowy M8/M ,50 0, M10/M ,00 0, M12/M ,60 0, Przegub kulisty zawiesia dla wahliwego połączenia z pretem gwintowanym Materiał: S235JR Powierzchnia: ocynkowana galwanicznie Wielkość Przyłącze Wymiar Dopuszcz. Masa Ilość Numer L B obciążenie [mm] [mm] [kn] [kg/szt] [szt.] Przegub kulisty zawiesia M8/M8 IG/AG ,50 0, M10/M10 IG/AG ,50 0, M12/M12 IG/IG ,00 0, IG - gwint wewnętrzny AG - gwint zewnętrzny L B B IG/IG IG/AG Przegub kulisty zawiesia 8/4

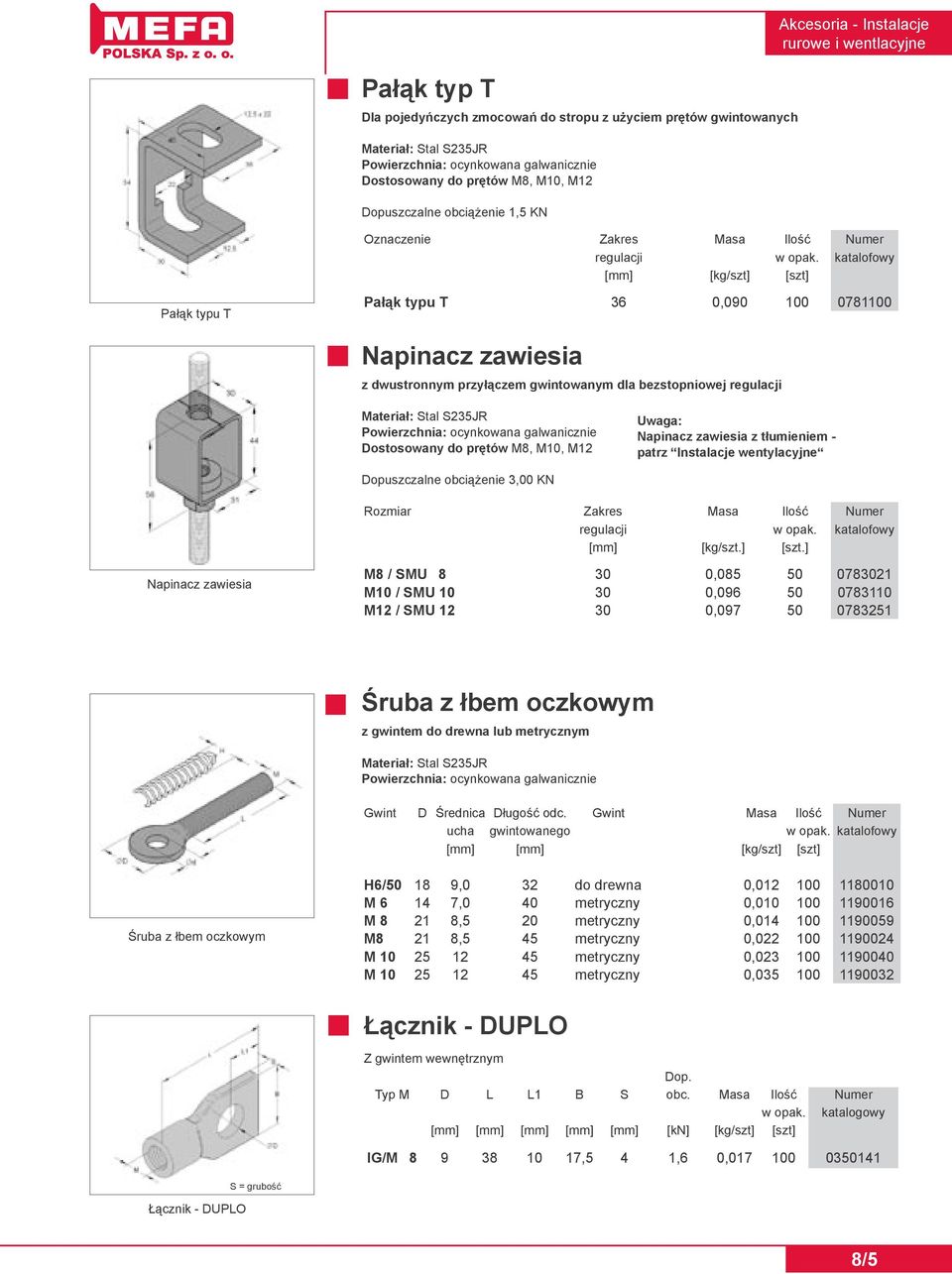

5 Pałąk typ T Dla pojedyńczych zmocowań do stropu z użyciem prętów gwintowanych Materiał: Stal S235JR Powierzchnia: ocynkowana galwanicznie Dostosowany do prętów M8, M10, M12 Dopuszczalne obciążenie 1,5 KN Oznaczenie Zakres Masa Ilość Numer regulacji w opak. katalofowy [mm] [kg/szt] [szt] Pałąk typu T Pałąk typu T 36 0, Napinacz zawiesia z dwustronnym przyłączem gwintowanym dla bezstopniowej regulacji Materiał: Stal S235JR Powierzchnia: ocynkowana galwanicznie Dostosowany do prętów M8, M10, M12 Uwaga: Napinacz zawiesia z tłumieniem - patrz Instalacje wentylacyjne Dopuszczalne obciążenie 3,00 KN Rozmiar Zakres Masa Ilość Numer regulacji w opak. katalofowy [mm] [kg/szt.] [szt.] Napinacz zawiesia M8 / SMU , M10 / SMU , M12 / SMU , Śruba z łbem oczkowym z gwintem do drewna lub metrycznym Materiał: Stal S235JR Powierzchnia: ocynkowana galwanicznie Gwint D Średnica Długość odc. Gwint Masa Ilość Numer ucha gwintowanego w opak. katalofowy [mm] [mm] [kg/szt] [szt] Śruba z łbem oczkowym H6/ ,0 32 do drewna 0, M ,0 40 metryczny 0, M ,5 20 metryczny 0, M8 21 8,5 45 metryczny 0, M metryczny 0, M metryczny 0, Łącznik - DUPLO Z gwintem wewnętrznym Dop. Typ M D L L1 B S obc. Masa Ilość Numer [mm] [mm] [mm] [mm] [mm] [kn] [kg/szt] [szt] IG/M ,5 4 1,6 0, Łącznik - DUPLO S = grubość 8/5

6 Łącznik - ucho z gwintem wewnętrznym ocynkowany Wykonanie/Montaż: Łącznik bez śruby zaciskającej Parametry techniczne: Materiał: żeliwo ciągliwe. Wymagane śruby zaciskające M8 wg DIN 933, -nakrętki wg DIN 934. Aprobaty :VdS-Nr. G ; Zalecenie CNBOP Gwint Dop. obc. Masa Ilość Numer Oznaczenie zewnętrzny wg. VdS [kn] [kg/szt] [szt] Łącznik-ucho BO 25-8 M8 2,0 0, Łącznik-ucho BO M10 3,5 0, Łącznik- ucho z gwintem wewnętrznym CLIP Obejma wykonana z poliamidu odpornego na działania atmosferyczne i proces starzenia Parametry techniczne: Materiał: poliamid Odporność termiczna: od -40 C do C Mocowanie obejmy wkrętami do drewna Ø 3,5-4 mm z użyciem kołków rozporowych. Wykonanie/Montaż: Zamek zatrzaskowy zabezpiecza rurę przed wypadnięciem. Clip pojedyńczy Clip pojedyńczy Wymiary Wymiary Masa Ilość Numer Dn H B Y [mm] [mm] [mm] [mm] [kg/szt] [szt] , , , , , , , , Clip podwójny Clip podwójny Wymiary Wymiary Masa Ilość Numer Dn H X Y L [mm] [mm] [mm] [mm] [mm] [kg/szt] [szt] , , , , , , /6

7 Wspornik kątowy do obejm Materiał: stal S235JR Powierzchnia: Ocynkowana galwanicznie D = Podwójny (zespawany) E = Pojedyńczy Typ Długość L Wykonanie Masa Ilość Numer [mm] [kg/szt] [szt] Wspornik kątowy D D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, D podwójny 0, Wspornik kątowy E E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, E pojedynczy 0, Kapturek ochronny, okrągły (czarny) Oznaczenie Na pręt Masa Ilość Numer [kg/szt] [szt] Kapturek ochronny M8 0, Kapturek ochronny M10 0, Kapturek ochronny M12 0, Kapturek ochronny, okrągły 8/7

8 Pręty i złącza gwintowane Pręty gwintowane, DIN 975 Klasa wytrzymałości: 4.6, Ocynkowane galwanicznie Gwint Długość Masa Ilość Numer [mm] [kg/m] [szt.] Pręty gwintowane M , , , M , , , M , , , M , , , M , Bolce gwintowane, DIN 976 Klasa wytrzymałości: 4.6, Ocynkowane galwanicznie Gwint Długość Masa Ilość Numer [mm] [kg/szt.] [szt] Bolce gwintowane M8 20 0, , , , , , , , , , , M , , , , , , , , , , , , , M , , , , , , , M , , , /8

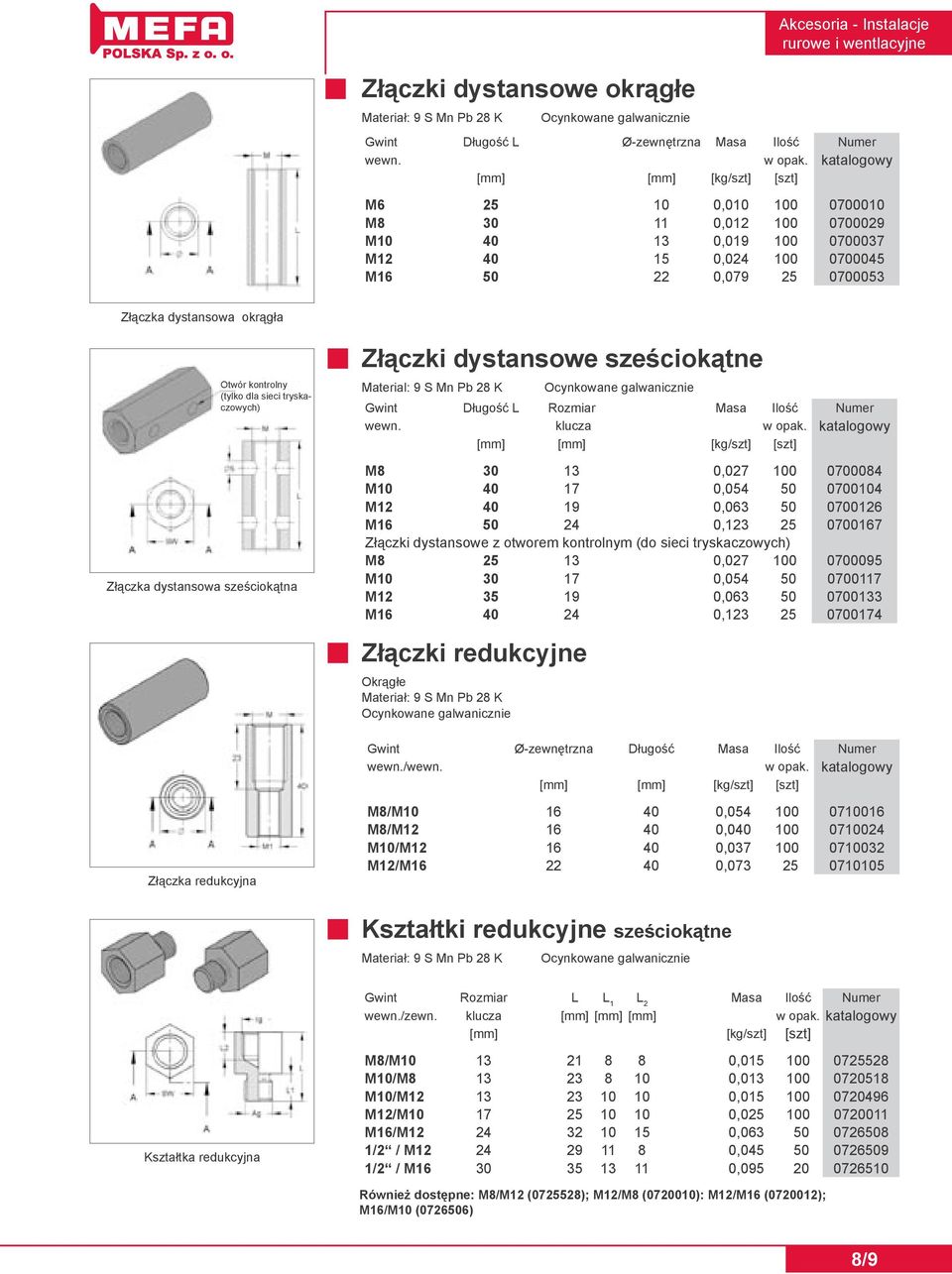

9 Złączki dystansowe okrągłe Materiał: 9 S Mn Pb 28 K Ocynkowane galwanicznie Akcesoria - Instalacje Gwint Długość L Ø-zewnętrzna Masa Ilość Numer wewn. [mm] [mm] [kg/szt] [szt] M , M , M , M , M , Złączka dystansowa okrągła Otwór kontrolny (tylko dla sieci tryskaczowych) Złączka dystansowa sześciokątna Złączki dystansowe sześciokątne Material: 9 S Mn Pb 28 K Ocynkowane galwanicznie Gwint Długość L Rozmiar Masa Ilość Numer wewn. klucza [mm] [mm] [kg/szt] [szt] M , M , M , M , Złączki dystansowe z otworem kontrolnym (do sieci tryskaczowych) M , M , M , M , Złączki redukcyjne Okrągłe Materiał: 9 S Mn Pb 28 K Ocynkowane galwanicznie Gwint Ø-zewnętrzna Długość Masa Ilość Numer wewn./wewn. [mm] [mm] [kg/szt] [szt] Złączka redukcyjna M8/M , M8/M , M10/M , M12/M , Kształtki redukcyjne sześciokątne Materiał: 9 S Mn Pb 28 K Ocynkowane galwanicznie Gwint Rozmiar L L 1 L 2 Masa Ilość Numer wewn./zewn. klucza [mm] [mm] [mm] [mm] [kg/szt] [szt] Kształtka redukcyjna M8/M , M10/M , M10/M , M12/M , M16/M , /2 / M , /2 / M , Również dostępne: M8/M12 ( ); M12/M8 ( ): M12/M16 ( ); M16/M10 ( ) 8/9

10 Bolec - nippel Powierzchnia ocynkowana Gwint Długość Masa Ilość Numer [mm] [kg/szt] [szt] 1/2" 40 0, /2" 60 0, /2" 80 0, Bolec - nippel 1/2" 100 0, /2" 120 0, /2" 150 0, Mufa redukcyjna Dla wszystkich obejm MEFA z przyłączem z nakrętką M8 i M10 do przejścia na przyłącze 1/2". Materiał: 9 S Mn Pb 28 K, Ocynkowana galwanicznie Wymiary Średn. Masa Ilość Numer zewn.ø [mm] [kg/szt] [szt] Mufa redukcyjna M8 / 1/2"-Mufa 1) 26 0, M10 / 1/2"-Mufa 2) 26 0, ) pasujący bolec M 8 x 20 2) pasujący bolec M 10x 20 Rura dystansowa z gwintem zewnętrznym Material: S235JR, ocynkowana galwanicznie Wymiary Długość Masa Ilość Numer [mm] [kg/szt] [szt] Rura dystansowa 1/2" , /4" , " , /4" , Dopuszczalne obciążenie przy zginaniu Napr. obl. 160N/mm2 Max.strzałka ugięcia F=L/150 Rury dystansowe Odstęp L 1/2" 3/4" 1" 1 1/4" [mm] F [kn] F [kn] F [kn] F [kn] 50 1,482 2,940 5,350 10, ,741 1,470 2,675 5, ,494 0,980 1,783 3, ,371 0,735 1,337 2, ,290 0,588 1,070 2, ,201 0,490 0,892 1, ,148 0,380 0,764 1, ,113 0,291 0,665 1, ,089 0,230 0,525 1, ,072 0,185 0,425 1,036 Dopuszczalne obciążenie prętów gwintowanych przy rozciąganiu Dla odp. ogniowej max. 90/120 M8 5,5 kn 0,22 kn M10 8,6 kn 0,35 kn M12 9,3 kn 0,51 kn M16 17,3 kn 0,94 kn Pręty gwintowane Odstęp L M8 M10 M12 M16 [mm] F [kn] F [kn] F [kn] F [kn] 50 0,08 0,17 0,29 0, ,04 0,08 0,15 0, ,02 0,04 0,09 0, ,02 0,05 0, ,03 0, ,02 0, , ,04 8/10

11 ŚRUBY, NAKRĘTKI, PODKŁADKI Wkręt z łbem cylindrycznym Akcesoria - Instalacje z sześciokątnym otworem wewnętrznym z gwintem do drewna Ocynkowane galwanicznie Gwint Masa Ilość Numer [kg/szt] [szt] H6 0, Wkręt z łbem cylindrycznym Śruba z łbem cylindrycznym z 6-kt otworem wewnętrznym DIN EN ISO 4762 Ocynkowana galwanicznie Zalecenie: Do montażu szyn profilowych kotwami EA lub FZEA + podkładki. Gwint L=b s d k max k max dla mocowania Masa Ilość Numer szyn profilowych [mm] [mm] [mm] [mm] [kg/szt] [szt] Śruba z łbem cylindrycznym M x 0, Dostępne również M 8 x 16 ( I; M8 x 20 ( ); M 10 x 20 ( ); M 10 x 25 ( ). Śruba z łbem sześciokątnym, DIN 933 Klasa wytrzymałości: 8.8 Ocynkowane galwanicznie Śruba z łbem sześciokątnym Gwint Długość L Masa Ilość Numer [mm] [kg/szt] [szt] M8 klucz , , , , , , , , , , , M10 klucz , , , , , , , , , , , M12 klucz , , , , , , , , , /11

12 Nakrętka sześciokątna, DIN EN ISO 4032 Ocynkowane galwanicznie Gwint Rozmiar Masa Ilość Numer klucza [kg/szt] [szt] Nakrętka 6-kt. M6 10 0, M8 13 0, M , M , M , M , Podkładki Ocynkowane galwanicznie Wymiary DIN Masa Ilość Numer Ø wewn. x Ø zewn. x grub. EN [mm] ISO [kg/szt] [szt] 6,4 x 12,0 x 1, , ,4 x 16,0 x 1, , ,5 x 20,0 x 2, , ,0 x 24,0 x 2, , Podkładki wzmocnione Podkładki 5,3 x 15,0 x 1, , ,4 x 18,0 x 1, , ,4 x 25,0 x 2, , ,5 x 30,0 x 2, , ,0 x 37,0 x 3, , ,0 x 50,0 x 3, , ,4 x 35,0 x 3,0-0, ,5 x 35,0 x 3,0-0, ,0 x 30,0 x 2,5-0, ,4 x 44,0 x 3,5-0, ,5 x 44,0 x 3,5-0, ,5 x 44,0 x 4,0-0, ,0 x 44,0 x 3,5-0, Podkładki wzmocnione Wkręt osadczy, z gwintem do drewna i metrycznym Materiał: Stal St 36 Powierzchnia: ocynkowana galwanicznie Gwint L2 pasujący Masa Ilośc Numer kołek M x L [mm] [kg/szt] [szt] Wkręt osadczy M6 x x 40 0, M6 x x 40 0, M8 x x 50 0, M8 x x 50 0, dla przyłącza z gwintem dwustopniowym M8 / M10 na obejmie M8 x 80 12,5 10 x 50 0, M8 x ,5 10 x 50 0, /12

13 Śruba trzpieniowa, gniazdo pod wkrętak TX25 z gwintem metrycznym i do drewna Materiał: Stal ocynkowana galwanicznie Klucz Śruba trzpieniowa Oznaczenie H L2 L3 Klucz Kołek Masa Ilość Numer M x L - K2 [mm] [mm] [mm] [kg/szt.] [szt.] M6 x 60* 6, x 44 0, M8 x 50 6, x 44 0, M8 x 60 6, x 44 0, M8 x 80 6, x 60 0, M8 x 100 6, x 60 0, M8 x 120 6, x 60 0, M8 x 140 6, x 60 0, M8 x 160 6, x 60 0, M8 x 180 6, x 60 0, M8 x 200 6, x 60 0, M10 x 50* 8, x 60 0, M10 x 60 8, x 60 0, M10 x 80 8, x 60 0, M10 x 100 8, x 60 0, M10 x 120 8, x 60 0, M10 x 140 8, x 60 0, M10 x 160 8, x 60 0, M10 x 180 8, x 60 0, M12 x 100* 10, x 80 0, *Wykonanie bez gniazda TX25 8/13

14 SZYLDY Szyld Info. z uchwytem uniwersalnym Mocowanie taśmą,pokrywa zabezpieczająca z tw. sztucznego (przezroczysta) w komplecie Typ Ilość Numer [szt.] Szyld uniwersalny Szyld uniwersalny Szyld Info. z uchwytem spawanym Z pokrywą zabezp. z tworzywa sztucznego (przezroczysta) w komplecie Typ Ilość Numer [szt.] Szyld z uchwytem spawanym Szyld z uchwytem spawanym Szyld Info. z uchwytem przykręcanym Przyłącze-nakrętka M8 pokrywa zabezp. z tworzywa sztucznego (przezroczysta) w komplecie Typ Ilość Numer [szt.] Szyld przykręcany Szyld przykręcany Firmeneindruck* Kartonik informacyjny Kartonik informacyjny Typ Wymiary Ilość Numer [mm] [szt.] Kartonik czerwony = ciepła woda-tłoczenie 100 x niebieski = cieoła woda-powrót 100 x zielony = zimna woda 100 x żółty = gaz 100 x szary = dowolny 100 x biały = dowolny 100 x Taśma mocująca niklowana Typ Ilość Numer [szt.] Taśma ocynkowana - rolka 5 m Taśma nierdzewna V2A - rolka 5 m Taśma mocująca Pokrywa zabezpieczająca-tw. sztuczne Typ Wymiary Ilość Numer [mm] [szt.] Pokrywa zabezpieczająca 105 x 55 x /14

15 ŚRUBY DO BETONU Śruby TSM - B Materiał: Zakres stosowania: Akcesoria - Instalacje Stal węglowa wg DIN ocynkowana galwanicznie i stal nierdzewna klasy A4. Beton, cegła wapienno-piaskowa, cegła pełna, cegła klinkierowa, kamień naturalny, uniwersalne stosowanie dla mocowania szyn profilowych, konsol, obejm rurociągów i zawieszeń kanałów. Śruba do betonu L Właściwości: Dopuszczenia: Śruba wycina gwint w materiale w następstwie wkręcania we wcześniej wykonany otwór. Uzyskuje się złącze bez luzów, nie powodujące nacisku bocznego na materiał elementu budowlanego. Dalsze korzyści to: mniejszy otwór nie wymagane specjalne wiertła i duża dokładność głębokości otworu dopuszczone do strefy ściskania i rozciągania materiału demontowalne i możliwe do ponownego użycia Zbędne specjalne narzędzia do montażu łby śrub są tak pomyślane, że możliwe jest ich dokręcanie wewnątrz szyny montażowej. Uwaga: Do opakowania dołączona jest końcówka wkrętaka VZ Ogólne dopuszczenie do stosowania w budownictwie w Niemczech Z (TSM-6), Z (TSM-8 i TSM-10) d a, t fix t min, h o Śruba z łbem soczewkowym i gniazdem VZ 30 Typ Wiertło-Ø min. Grubość max. Masa Ilość Numer Gwint x L d głębokości elementu śr. łba wiercenia wiercenia d a, t fix [mm] [mm] [mm] [mm] [kg/100] [szt.] TSM 5 x ,0 1, TSM 6 x ,0 1, TSM 6 x ,0 1, Śruba z łbem 6-kt z gniazdem VZ 40 i kołnierzem (klucz 13) TSM8 x ,5 4, TSM8 x ,5 4, TSM8 x ,5 6, Śruba z łbem 6-kt (klucz 17) TSM 6x60 klucz ,9 6, TSM10x ,9 6, TSM10x ,9 8, TSM10x ,9 10, Śruba z łbem 6-kt stal nierdzewna 4VA (klucz 17) TSM10 x ,8 7, TSM10 x ,8 7, TSM10 x ,8 8, Specjalne dopuszczenie: Z (TSM-BR10) (4 kn w strefie rozciąg.) 8/15

16 Śruba z łbem 6-kt z gwintem stopniowanym wewnętrznym i kołnierzem Materiał: Stal ocynkowana i pasywowana na żółto DIN Zastosowanie: Bezpośrednie montowanie prętów zawieszenia Montaż: Klucz 13 dla 6x 55 Klucz 17 dla 8x 80 Typ Wiertło Min. głębokość Gwint Masa Ilość Numer Gwint x L d otworu t wewnętrzny [mm] [mm] [mm] [kg/100] [szt.] 6 x M8/M10 3, Śruba z trzpieniem gwintowanym Material: Stal ocynkowana i pasywowana na żółto DIN Zastosowanie: Bezpośrednie mocowanie obejm-pasuje do stopniowanych przyłączy gwintowych obejm MEFA Montaż: Klucz 10 Typ Wiertło Min. głębokość Gwint Masa Ilość Numer Gwint x L d otworu t zewnętrzny [mm] [mm] [mm] [kg/100] [St] 6 x M8x16 1, Śruba do wsporników kanałów wentylacyjnych z gniazdem VZ 30 Materiał: Stal ocynkowana i pasywowana na żółto DIN Zastosowanie: Montaż: Do mocowania wsporników kanałów wentylacyjnych z wkładkami tłumiącymi nitowanymi. Zapewnia automatyczne centrowanie we wkładce tłumiącej. Typ Wiertło Min. głębokość Masa Ilość Numer Gwint x L d otworu t [mm] [mm] [kg/100] [St] 5 x , x , Zestaw wspornik - śruba 8/16

17 Śruby TSM - obciążenia Dopuszczalne obciążenia w kn (beton klasy B 25) Rozmiar Ø 8 Ø 10 Dopuszczalne obciążenie osiowe Rk,p w kn (brak innych obciążeń) Wartości bez nawiasów - strefa rozciągania; Wartości w nawiasach - strefa ściskania B 25 [kn] 3,47 (7,41) 5,56 (9,26) Bez wpływu krawędzi B 35 [kn] 4,10 (8,74) 6,56(10,93) Obowiązuje również dla stali A4 C 30/37 [kn] 4,24 (9,04) 6,78(11,30) B 45 [kn] 4,65 (9,93) 7,45(12,41) C 40/50 [kn] 4,99(10,45) 7,83(13,06) B 55 [kn] 5,14(10,96) 8,22(13,70) C 50/60 [kn] 5,38(11,48) 8,61(14,35) Dopuszczalne obciążenie poprzeczne VRk,s (brak innych obciążeń) [kn] 10,33 16,87 Strefa rozciągania i ściskania Betonu B25 Dopuszczalny moment gnący M [Nm] 26,50 56,00 (brak innych obciążeń) Rozmiar Ø 5 1) Ø 6 1) Ø 8 Ø 10 1) Śruba może być używana do mocowania lekkich sufitów podwieszanych i innych statycznie porównywalnych systemów przy obciążeniu o charakterze stałym 1,0 KN/m 2 (beton zbrojony lub niezbrojony) B25. 2) Jeżeli odstęp śruby od krawędzi przy obciążeniu czysto osiowym jest mniejszy lub równy C cr lub przy obciążeniu kombinacją sił i momentów mniejszy lub równy C min. powinno w krawędzi elementu budowlanego na głębokości zakotwiczenia znajdować się zbrojenie wzdłużne o średnicy min. 6 mm. Dopuszczalne obciążenie FRa przy wystąpieniu kombinacji obciążeń B 25 [kn] 0,3 0,8 1,50 2,50 Strefa rozciągania i ściskania B 35 [kn] 0,3 0,8 1,77 2,95 Jednoczesne obciążenie siłą C 30/37 [kn] 0,3 0,8 1,83 3,05 osiową, poprzeczną i skośną C 40/50 [kn] 0,3 0,8 2,12 3,53 pod dowolnym kątem B 45 [kn] 0,3 0,8 2,01 3,35 Obowiązuje również B 55 [kn] 0,3 0,8 2,22 3,70 dla stali A4 C 50/60 [kn] 0,3 0,8 3,26 3,88 max. nośność przy F 90 [kn] 0,5 0,8 1,0 odporności ogniowej F 120 [kn] 0,3 0,8 1,0 Średnica wiertła [mm] 5,0 6,0 8,0 10,0 Średnica otworu po wierceniu [mm] 5,4 6,4 8,4 10,4 Głębokość otworu min. t, h o [mm] Głębokość zakotwienia h v, h nom [mm] Otwór w elemencie mocowanym d f [mm] 7,0 8,0 12,0 14,0 Grubość elementu mocowanego d a, t fix [mm] L - 50 L - 50 L - 75 L - 85 Min. grubość elementu budowlanego d, h min [mm] Odstęp pomiędzy osiami zalecany a, s cr [mm] Odstęp od krawędzi 2) a r, c cr [mm] Min. odstęp pary śrub a min,s min [mm] Min. odstęp od krawędzi 2) ar min,c min [mm] Moment dokręcania [Nm] /17

18 KOTWY Kotwa Golden Anchor Material: Stal ocynkowana elektrolitycznie lub ogniowo Zastosowanie: Zalety: Producent: Beton B 25; kamień naturalny - dopuszczone do strefy rozciągania i ściskania betonu - opatentowany pierścień rozporowy ze stali nierdzewnej - małe odstępy między osiami i od krawędzi ESSVE Aprobata: ITB nr /2004 Kotwa Golden Anchor Oznaczenie Wiertło głębokość Min. Długość max. Moment Masa Ilość Numer Numer wiercenia głębokość kotwy grubość dokręcania katalogowy. kotwienia elementu ocynkowane ocynkowane galwanicznie ogniowo d o t d h ef l t fix [mm] [mm] [mm] [mm] [mm] [Nm] [kg/100] [szt.] M 8/10/ , M 8/30/ , M 10/7/ , M 10/37/ , M 10/52/ , M 12/15/ , M 12/45/ , M 12/85/ , M 16/33/ , Kotwy dostępne również w wykonaniu ze stali nierdzewnej kl. A4 Typ Efektywna głębokość zakotwienia h ef [mm] M 8 55 M M M Największe dop. obciążenie w strefie ściskania i rozciągania betonu F 1) Klasa betonu B 30 [kn] 2,55 4,35 6,40 8,15 Klasa betonu B 60 [kn] 2,60 4,65 6,40 12,40 Zalecana odległość osi 2) a[mm] Zalecana odległość od krawędzi 2) a r[mm] Minimalna odległość osi a min[mm] przy odległości od krawędzi a[mm] Min. odległości od krawędzi a r min[mm] przy odległości osi a[mm] Min grubość elementu betonowego d min[mm] Dopuszczalny moment gnący M zul[nm] 12,38 24,76 43,81 110,95 Otwór w elemencie mocowanym [mm] ) W strefie ściskania betonu obciążenia dop. dwukrotnie większe 2) Przy mniejszych niż zalecane odstępach osi i odległościach od krawędzi należy zredukować dopuszczalne obciążenie. 8/18

19 Kotwa wbijana E Materiał: Stal ocynkowana, stal nierdzewna A4 Kotwa wbijana E Zastosowanie: Właściwości: Montaż: Beton > B 15. Śruby maszynowe, pręty gwintowane. Metryczny gwint wewnętrzny. Możliwość wielokrotnego wkręcania i wykręcania śruby. w pełni kontrolowane rozszerzenie kotwy. Należy absolutnie przestrzegać właściwej głębokości wierconego otworu i średnicy wiertła. Trzpień wbijaka musi zostać wbity do tulejki tak głęboko, aż znajdujący się na wbijaku występ oprze się o tulejkę. Podane odstępy a Pomiędzy osiami i od krawędzi nie mogą być zmniejszane (niebezpieczeństwo pęknięcia betonu). Należy bardzo starannie dobrać długość śruby. Zbyt długa śruba uniemożliwia dociśnięcie przytwierdzonego elementu. Zbyt krótka śruba: zbyt mała nośność gwintu kotwy. Minimalna długość śruby jest sumą głębokości wkręcania e i grubości mocowanego przedmiotu. Aprobaty: ITB /2001 ETA-01/0013 Stal ocynkowana i nierdzewna Typ Gwint Otwór Głębokość Głębokość Masa Ilość Numer Numer otworu h v wkręcania e katalogowy [mm] [mm] [kg/100] [szt.] ocynkowana stal A4 E 6 M6 8, , E 8 M8 10, , E 8x40 M8 10, , E 10 M10 12, , E 12 M12 15, , E 16 M16 20, , E 20 M20 25, , Trzpień wbijak Rozmiar Dla kotwy Ciężar Ilość Numer [kg/100] [szt.] EM-S 6 E 6 15, EM-S 8 E 8 16, EM-S M8x40 E 8x40 17, EM-S 10 E 10 17, EM-S 12 E 12 22, EM-S 16 E 16 37, EM-S 20 E 20 61, Trzpień wbijak Dopuszczalne obciążenia pojedyńczej kotwy jak też odnośne parametry kotew i wymiary elementów budowlanych w betonie B 25 Typ kotwy E M6 M 8 M 10 M 12 M 16 M20 Dopuszczalne obciążenie kotwy sprawdzone w strefie ściskania [kn] 1,6 3,0 4,5 7,2 9,4 11,4 Głębokość zakotwienia h v [mm] Odległość pomiędzy osiami a [cm] Odległość od krawdzi a r [cm] Grubość elementu budowli d [cm] Szerokość elementu budowli b [cm] Otwór w mocowanym przedmiocie [mm] /19

20 Kotwa wbijana FZEA Zykon Kotwa z podcięciem i gwintem wewnętrznym Kotwa wbijana FZEA Materiał: Zastosowanie: Sposób zamocowania: Właściwości: ` stal galwanicznie ocynkowana stal nierdzewna A4 strefa rozciągania betonu B 25, inne materiały naturalne o ciągłej strukturze. śruby gwintowane, bolce gwintowane Kotwienie zamkiem w części końcowej nie wywołuje parcia poprzecznego. Kotwa jest bez ograniczeń dopuszczona w strefach rozciągania betonu. Podcięcie z tyłu gwarantuje najwyższy stopień bezpieczeństwa. Brak parcia poprzecznego pozwala na małe odstępy od krawędzi i pomiędzy osiami. Nieskomplikowany montaż polegający na lekkim wbiciu kotwy w wykonany uprzednio w betonie lub kamieniu otwór. przed rozpoczęciem po prawidłowym rozparciu Montaż: Po osiągnięciu niezbędnej głębokości otworu (zderzak przy wiertarce) poprzez wychylanie wiertarki uzyskujemy w otworze stożkowe podcięcie. Wbita kotwa zostaje zakleszczona nie powodując parcia poprzecznego. Wiertło FZUB-Zykon nadaje się do każdej wiertarki udarowej z końcówką SDS-Plus. Mocowanie kotwy w otworze można wykonać również wiertarką udarową stosując do wbijania przystawkę FZEM. Montaż jest prawidłowy gdy tulejka jest wbita równo z powierzchnią betonu, a na krawędzi kotwy widoczny jest znaczek kontrolny. Uwaga: Należy bardzo starannie dobrać długość śruby: Zbyt długa śruba: niemożliwe jest dociśnięcie elementu budowlanego Zbyt krótka śruba: nośność gwintu jest zbyt mała Wyznaczanie długości śruby=minimalna głębokość wkręcania e + grubość mocowanego przedmiotu Aprobaty: ETA - 06 / 0271 Stal ocynkowana galwanicznie Typ Gwint Otwór Głębokość Głębokość Masa Ilość Numer zakotwienia wkręcania e 2 - e 1 d h v min. - max. [mm] [mm] [mm] [kg/100] [szt.] FZEA 10 x 40 M , FZEA 12 x 40 M , FZEA 14 x 40 M , Stal nierdzewna A4 Typ Gwint Otwór Głębokość Głębokość Masa Ilość Numer zakotwienia wkręcania e 2 - e 1 d h v min. - max. [mm] [mm] [mm] [kg/100] [szt.] FZEA 10 x 40 M , FZEA 12 x 40 M , FZEA 14 x 40 M , /20

21 Kotwa wbijana FZEA Zykon Największe dopuszczalne obciążenie i parametry montażowe kotwa WBIJANA FZEA-ZYKON Typ kotwy FZEA FZEA FZEA 10x40 12x40 14x40 M8 M10 M12 Głębokość zakotwienia h v [mm] Dla betonu B 25 Dopuszczalne obciążenie w strefie rozciągania [kn] 1,5 1,5 1,5 strefa ściskania Stal ocynkowana [kn] 3,0 3,6 3,6 Stal nierdzewna [kn] 3,6 3,6 3,6 Odległość osi w grupie kotew a [cm] Minimalna odległość osi w grupie min. a [cm] Zalecana odległość od krawędzi 1) a r [cm] Minimalna odległość od krawędzi min. a r [cm] Zalecana odległość osi min. a z [cm] Minimalna szerokość elementu betonowego b [cm] Minimalna grubość elementu betonowego min. d [cm] Średnica otworu elementu mocowanego [mm] ,5 Moment dokręcania M D [Nm] 8, Obc. max. 2) przy odporności ogniowej F 90 [kn] 0,7 1,0 1,5 1) W grupach kotew, jak również przy zmniejszonych odległościach od krawędzi przewidzieć współczynniki zmniejszające dla dopuszczalnych obciążeń 2) Dotyczy przypadku obciążenia czysto osiowego i betonu klasy B 25 Wiertła i wbijaki Wiertła i wbijaki Typ pasuje do Ilość Numer w opak. katalogowy [szt.] Wiertło FZUB 10 x 40 FZEA 10 x 40, M Wiertło FZUB 12 x 40 FZEA 12 x 40, M Wiertło FZUB 14 x 40 FZEA 14 x 40, M Wiertła i wbijaki a) FZUB b) FZED plus Wbijak FZED 10 plus FZEA 10 x 40, M FZED 12 plus FZEA 12 x 40, M FZED 14 plus FZEA 14 x 40, M Kolejność montażu 8/21

22 Kotwa do płyt kanałowych FHY Materiał: Przeznaczenie: Stal ocynkowana galwanicznie (dostępne również z materiału A4). Kotwa FHY może być mocowana pomiędzy prętami zbrojenia płyty kanałowej w każdym jej punkcie. Kotwa FHY Właściwości: Wskazówki montażowe: Dopuszczenia: Dopuszczona do kotwienia zarówno w przestrzeniach pustych płyty, jak i w pełnym materiale. Minimalna grubość materiału w miejscu kotwienia: 25 mm. Kotwa może być łączona ze śrubą lub prętem gwintowanym. 1) Ustalić położenie zbrojenia aparatem do wykrywania metali i zaznaczyć je na płycie. 2) Otwór wiercić prostopadle do płaszczyzny płyty. 3) Przed osadzeniem kotwy sprawdzić grubość materiału płyty. Tuleja kotwy musi być ciasno spasowana z otworem. 4) Dokręcać kluczem dynanometrycznym momentem podanym w tabeli poniżej. Dla Niemiec Z Fuga wzdłużna FHY - Stal ocynkowana galwanicznie Średnica Minimalna Minimalna Głębokość Ilość Numer wiertła głębokość głębokość Długość wkręcania w opak katalogowy Typ wiercenia kotwienia kotwy h el -min. h el - max. [mm] [mm] [mm] [mm] [mm] [mm] [szt.] FHY M FHY M Dopuszczalne obciążenia kotwy FHY Obciążenie dopuszczalne uwzględnia sumę obciążeń osiowych i poprzecznych w płycie z betonu klasy min. B 55 Strefa umieszczenia kotwy Grubość materiału Typ kotwy FHY M8 FHY M10 Grubość materiału płyty d u [mm] > 25 > 30 > 40 > 30 > 40 < 30 < 40 < 40 Kotwa pojedyncza F dop. dla: [kn] Odległości od krawędzi c >150 [mm] 0,70 0,90 2,00 1,20 3,00 Odległości od krawędzi c >100 [mm] 0,35 0,80 1,80 1,00 2,00 Odstępu osiowego min. s=300 [mm] Para kotew F dop. dla: [kn] Odległości od krawędzi c >150 [mm] 0,70 1,40 2,60 2,00 4,80 Odległości od krawędzi c >100 [mm] 0,35 1,25 2,35 1,80 4,30 Odstępu osiowego min. s= [mm] 70 80S Moment dokręcania T inst [Nm] Stal 4.6 [Nm] 6,4 6,4 6,4 12,8 12,8 Dop. moment zginający Stal 5.8 [Nm] 10,7 21,4 Stal 8.8 [Nm] 17,1 34,2 Dł. śruby z łbem 6-kt [mm] 45 + t fix 54 + t fix Dł. pręta gwintowanego [mm] 68 + t fix 77 + t fix 8/22
