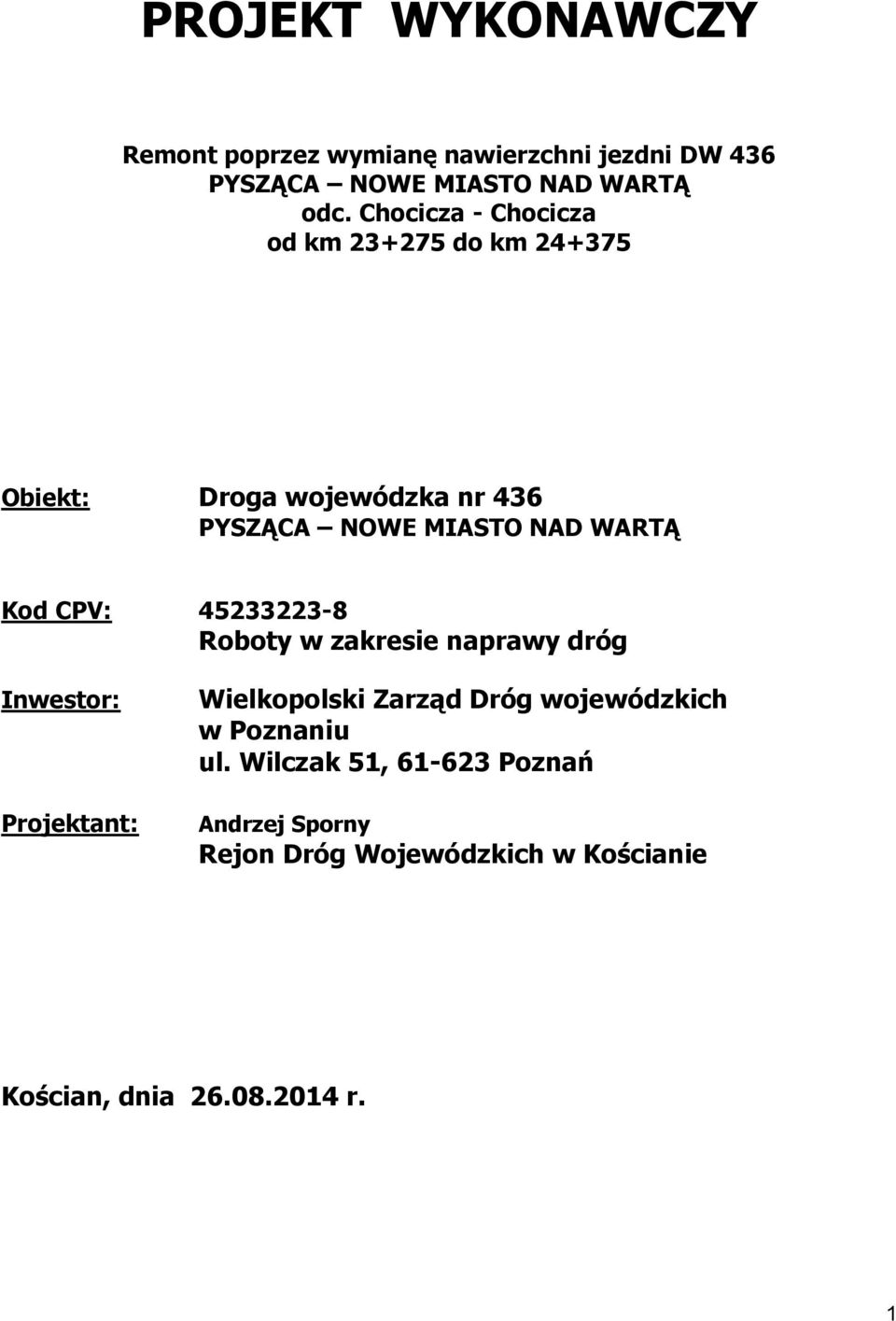

1 PROJEKT WYKONAWCZY Remont poprzez wymianę nawierzchni jezdni DW 436 PYSZĄCA NOWE MIASTO NAD WARTĄ odc. Chocicza - Chocicza od km do km Obiekt: Droga wojewódzka nr 436 PYSZĄCA NOWE MIASTO NAD WARTĄ Kod CPV: Roboty w zakresie naprawy dróg Inwestor: Projektant: Wielkopolski Zarząd Dróg wojewódzkich w Poznaniu ul. Wilczak 51, Poznań Andrzej Sporny Rejon Dróg Wojewódzkich w Kościanie Kościan, dnia r. 1

2 SPIS TREŚCI Strona tytułowa str 1 Spis treści str 2 Plan orientacyjny str 3 Przekrój normalny str 4 Opis techniczny str 5-7 Tabela elementów rozliczeniowych str 8-10 Przedmiar robót str Specyfikacje techniczne str

3 PLAN ORIENTACYJNY Załącznik nr 1 3

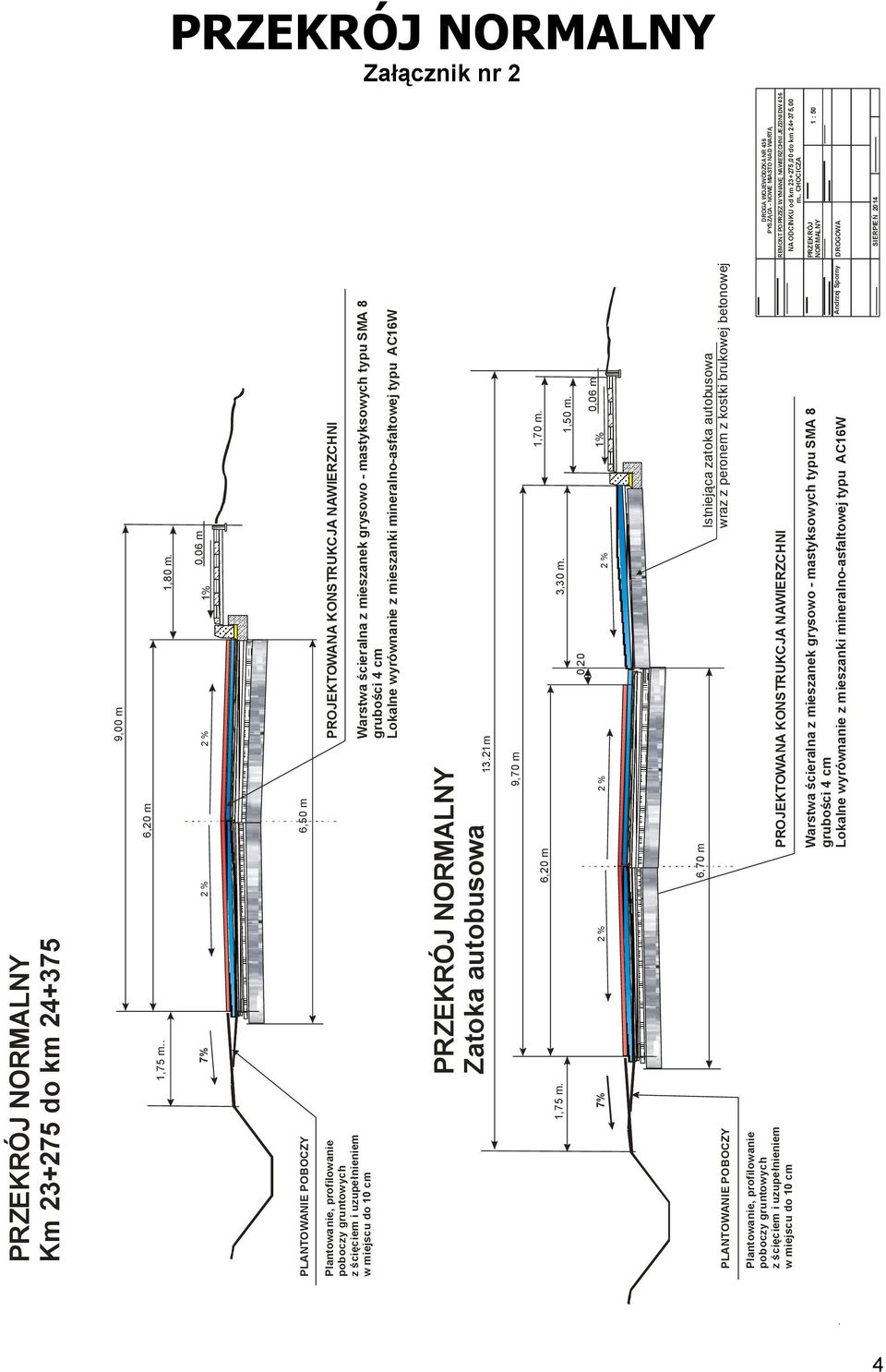

4 PRZEKRÓJ NORMALNY Km do km ,00 m 6,20 m 1,75 m.. 1,80 m. PRZEKRÓJ NORMALNY Załącznik nr 2 0,06 m 7% 2 % 2 % 1% 6,50 m PLANTOWANIE POBOCZY Plantowanie, profilowanie poboczy gruntowych z ścięciem i uzupełnieniem w miejscu do 10 cm PROJEKTOWANA KONSTRUKCJA NAWIERZCHNI Warstwa ścieralna z mieszanek grysowo - mastyksowych typu SMA 8 grubości 4 cm Lokalne wyrównanie z mieszanki mineralno-asfaltowej typu AC16W PRZEKRÓJ NORMALNY Zatoka autobusowa 13.21m 9,70 m 1,70 m. 6,20 m 1,75 m. 3,30 m. 1,50 m. 0,20 0,06 m 1% 7% 2 % 2 % 2 % 6,70 m Istniejąca zatoka autobusowa wraz z peronem z kostki brukowej betonowej PLANTOWANIE POBOCZY Plantowanie, profilowanie poboczy gruntowych z ścięciem i uzupełnieniem w miejscu do 10 cm DROGA WOJEWÓDZKA NR 436 PYSZĄCA - NOWE MIASTO NAD WARTĄ PROJEKTOWANA KONSTRUKCJA NAWIERZCHNI REMONT POPRZEZ WYMIANĘ NAWIERZCHNI JEZDNI DW 436 NA ODCINKU od km ,00 do km ,00 m.. CHOCICZA Warstwa ścieralna z mieszanek grysowo - mastyksowych typu SMA 8 grubości 4 cm Lokalne wyrównanie z mieszanki mineralno-asfaltowej typu AC16W PRZEKRÓJ NORMALNY 1 : 50 Andrzej Sporny DROGOWA SIERPIEŃ

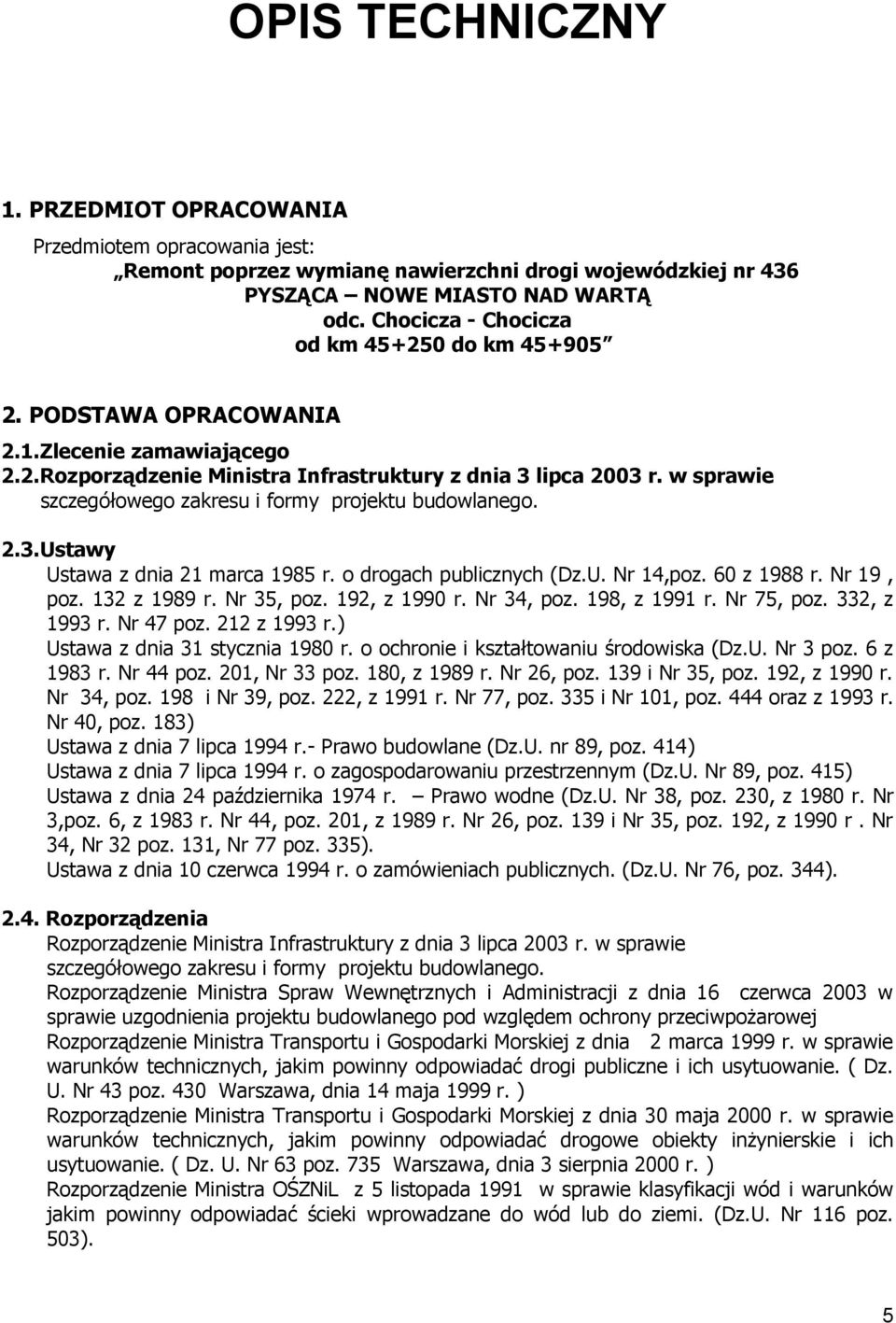

5 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest: Remont poprzez wymianę nawierzchni drogi wojewódzkiej nr 436 PYSZĄCA NOWE MIASTO NAD WARTĄ odc. Chocicza - Chocicza od km do km PODSTAWA OPRACOWANIA 2.1.Zlecenie zamawiającego 2.2.Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. 2.3.Ustawy Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz.U. Nr 14,poz. 60 z 1988 r. Nr 19, poz. 132 z 1989 r. Nr 35, poz. 192, z 1990 r. Nr 34, poz. 198, z 1991 r. Nr 75, poz. 332, z 1993 r. Nr 47 poz. 212 z 1993 r.) Ustawa z dnia 31 stycznia 1980 r. o ochronie i kształtowaniu środowiska (Dz.U. Nr 3 poz. 6 z 1983 r. Nr 44 poz. 201, Nr 33 poz. 180, z 1989 r. Nr 26, poz. 139 i Nr 35, poz. 192, z 1990 r. Nr 34, poz. 198 i Nr 39, poz. 222, z 1991 r. Nr 77, poz. 335 i Nr 101, poz. 444 oraz z 1993 r. Nr 40, poz. 183) Ustawa z dnia 7 lipca 1994 r.- Prawo budowlane (Dz.U. nr 89, poz. 414) Ustawa z dnia 7 lipca 1994 r. o zagospodarowaniu przestrzennym (Dz.U. Nr 89, poz. 415) Ustawa z dnia 24 października 1974 r. Prawo wodne (Dz.U. Nr 38, poz. 230, z 1980 r. Nr 3,poz. 6, z 1983 r. Nr 44, poz. 201, z 1989 r. Nr 26, poz. 139 i Nr 35, poz. 192, z 1990 r. Nr 34, Nr 32 poz. 131, Nr 77 poz. 335). Ustawa z dnia 10 czerwca 1994 r. o zamówieniach publicznych. (Dz.U. Nr 76, poz. 344) Rozporządzenia Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 w sprawie uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. ( Dz. U. Nr 43 poz. 430 Warszawa, dnia 14 maja 1999 r. ) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. ( Dz. U. Nr 63 poz. 735 Warszawa, dnia 3 sierpnia 2000 r. ) Rozporządzenie Ministra OŚZNiL z 5 listopada 1991 w sprawie klasyfikacji wód i warunków jakim powinny odpowiadać ścieki wprowadzane do wód lub do ziemi. (Dz.U. Nr 116 poz. 503). 5

6 2.5. Normy Drogi samochodowe. Nawierzchnie drogowe. Podział, nazwy, określenia. PN-87/S Wytyczne Wytyczne projektowania ulic. WPU. GDDP, Warszawa 1992 r. Instrukcja oceny efektywności ekonomicznej inwestycji drogowych i mostowych. GDDP, Warszawa 1994 r. 2.7.Pomiary w terenie wykonane przez projektanta 3. OPIS STANU ISTNIEJĄCEGO JEZDNIA : Na długości rozpatrywanego odcinka w pasie drogowym zlokalizowana jest droga utwardzona o nawierzchni bitumicznej : w przekroju półulicznym o szerokości jezdni j= 6,20 do 6,75 m POBOCZA : Na całej długości wzdłuż rozpatrywanego odcinka znajdującego się w w przekroju półulicznym występują pobocza gruntowe szer. 1,75 m a z drugiej strony jezdni krawężnik i ciąg komunikacyjny chodnik z kostki brukowej betonowej i płytek betonowych ODWODNIENIE : Na rozpatrywanym odcinku woda odprowadzana jest powierzchniowo poprzez rozwiązania konstrukcyjne odpowiednie dla przekroju półulicznego jezdni. Odwodnienie powierzchniowe z wykorzystaniem istniejących spadków i rowu przydrożnego oraz porzez istniejącą kanalizację deszczową. Droga przebiega w terenie zurbanizowanym. Stan istniejący nawierzchni Warstwa ścieralna szczególnie w kmkm: do jest w złym stanie technicznym i posiada uszkodzenia, w szczególności są to : liczne spękania siatkowe, znaczne spękania podłużne i poprzeczne, - ubytki ziaren i bitumu, - wyboje i znaczne inne uszkodzenia nawierzchni, - nierównosci w profilu poprzecznym i podłużnym, - koleiny. ZATOKI : W ciągu rozpatrywanego odcinka usytuowane są : - zatoki o nawierzchni bitumicznej. ZJAZDY I SKRZYŻOWANIA : - szkrzyżowania o pow.bitumicznej - zjazdy onawierzchni gruntowej ulepszonej 6

7 4. ZAKRES ROBÓT dot. ODNOWY NAWIERZCHNI Remont drogi obejmuje : - frezowanie na całej długosci i szerokości nawierzchni, grubość frezowania do 4 cm; - regulacja pionowa: kratek ściekowych ulicznych - szt.12 - regulacja pionowa: włazów kanałowych - szt.1 - regulacja pionowa: zaworów szt. 1 - wyrównanie profilu mieszanką mineralno-bitumiczną (0/16) na całym odcinku w il. 94,463 t - ułożenie warstwy ścieralnej z mieszanki SMA 8 grubości 4 cm na całej długości projektowanego odcinka na pow. 7787,00 m2, - w ramach robót wykończeniowych projektuje się mechaniczne plantowanie poboczy o pow. 1540,00 m2 Na przebudowanej nawierzchni planuje się odtworzenie oznakowania poziomego. 7

8 TABELA ELEMENTÓW ROZLICZENIOWYCH REMONT POPRZEZ WYMIANE NAWIERZCHNI JEZDNI DW 436 NA ODCINKU CHOCICZA - CHOCICZA od km ,00 do km ,00 L.p. Spec. Wyszczególnienie elementów rozliczeniowych Jednostka Cena Wartość Techn. Na- Ilość jedn zł zwa zł I ROBOTY PRZYGOTOWAWCZE 01. D Projekt tymczsowej organizacji ruchu, zabezpieczenie robót, ustawienie oznakowania, utrzymanie na czs prowadzonych robót i demontaż po zakończeniu robót. Km 1, D Robocizna 52,80000 r-g Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym Robocizna 122,90850 r-g Km 1,100 Samochód dostawczy do 0,9 t (1) 8,25000 m-g II. ROBOTY ZIEMNE 03. D Roboty ziemne wykonywane koparkami przedsiębiernymi o poj. łyżki 0,60 m3 z transportem urobku samochodami samowyładowczymi o ładowności ponad 5 do 10 t, grunt kat. III-IV na odległość zmiejsca zakupu do miejsca wbudowania m3 30, D Robocizna 3,42496 r-g Gruz destrukt bitumiczny 6,93000 m3 Gruz 27,72000 m3 Koparka jednonaczyniowa gąsien. 0,60 m3(1) 0,99484 m-g Samochód samowyładowczy pow t (1) 2,71348 m-g Formowanie nasypów o wysokości do 3,0 m spycharkami 110 kw, z zagęszczeniem nasypu, z ziemi dostarczanej środkami transportu kołowego: grunt kat. III IV m3 30,800 Robocizna 3,61900 r-g Spycharka gasienicowa 110kW [150KM] (1) 1,09648 m-g III. ODWODNIENIE 05. D Regulacja pionowa: kratek ściekowych ulicznych szt 12,000 Robocizna 90,75600 r-g Gwoździe budowlane gołe okrągłe 1,04400 kg Piaski do betonów zwykłych 0,17160 m3 Cement portlandzki zwykły 35 bez dodatków 0,09720 t Betony zwykłe z kruszywa naturalnego 1,70400 m3 Deski iglaste obrzynane mm kl.iii 0,17520 m3 Woda przemysłowa 0,07320 m3 Materiały pomocnicze / liczone od wartości M % 06. D Regulacja pionowa: włazów kanałowych szt 1,000 Robocizna 90,75600 r-g Gwoździe budowlane gołe okrągłe 1,04400 kg Piaski do betonów zwykłych 0,17160 m3 Cement portlandzki zwykły 35 bez dodatków 0,09720 t Betony zwykłe z kruszywa naturalnego 1,70400 m3 Deski iglaste obrzynane mm kl.iii 0,17520 m3 Woda przemysłowa 0,07320 m3 Materiały pomocnicze / liczone od wartości M % 8

9 07. D Regulacja pionowa: zaworów wodociągowych i gazowych Robocizna 10,27500 r-g Gwoździe budowlane gołe okrągłe 0,12400 kg Piaski do betonów zwykłych 0,02150 m3 Cement portlandzki zwykły 35 bez dodatków 0,01230 t Betony zwykłe z kruszywa naturalnego 0,21300 m3 Deski iglaste obrzynane mm kl.iii 0,02340 m3 Woda przemysłowa 0,00910 m3 szt 1,000 Materiały pomocnicze / liczone od wartości M % IV. NAWIERZCHNIA 08. D Roboty remontowe - frezowanie nawierzchni bitumicznej z wywozem materiału z rozbiórki na odległość do 1 km - grubość frezowania : do 4 cm m2 7787,0 Robocizna 311,48000 r-g Frezarka do naw.drog.bez podajnika 0.5m(1) 93,44400 m-g Samochód samowyładowczy pow t (1) 272,54500 m-g 09. D Wyrównanie istniejącej podbudowy mieszanką mineralnoasfaltową: ręczne rozścielenie z mechanicznym zagęszcz. T 94, D Robocizna 152,08543 r-g Masy mineral.-asfalt.do nawierzch.drogow. 95,87995 t Walec statyczny samojezdny 10 t (1) 7,74597 m-g Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym Robocizna 327,05400 r-g Masy grysowo-asfaltowe SMA, w-wa ścieralna 794,27400 t Walec statyczny samojezdny 10 t (1) 59,18120 m-g Walec statyczny samojezdny 15 t (1) 59,18120 m-g Km 1,100 Rozścielacz mas bitumicz.szer. 4 m (2) 59,18120 m-g V. ROBOTY WYKOŃCZENIOWE 11. D Mechaniczne plantowanie powierzchni gruntu rodzimego kat.iv Robocizna 4,15800 r-g Równiarka samojezdna 74 kw [100 KM] (1) 3,85000 m-g OZNAKOWANIE DRÓG I URZĄDZENIA BEZPIECZEŃSTWA VI. 12. D Oznakowanie poziome jezdni farbami chlorokauczukowymi - linie segregacyjne i krawędziowe przerywane i ciągłe malowane: mechanicznie m2 1540,0 m2 143,96 Robocizna 27,20844 r-g Farby chlorokaucz.do grunt.ogóln.stos. 56,57628 dm3 Rozcieńczalniki do wyr.lak.pol.i chlor.og. 18,13896 dm3 Materiały pomocnicze / liczone od wartości M oznaczonych * / % Samochód dostawczy do 0,9 t (1) 6,67974 m-g Malowarka do znakowania dróg (1) 6,67974 m-g 9

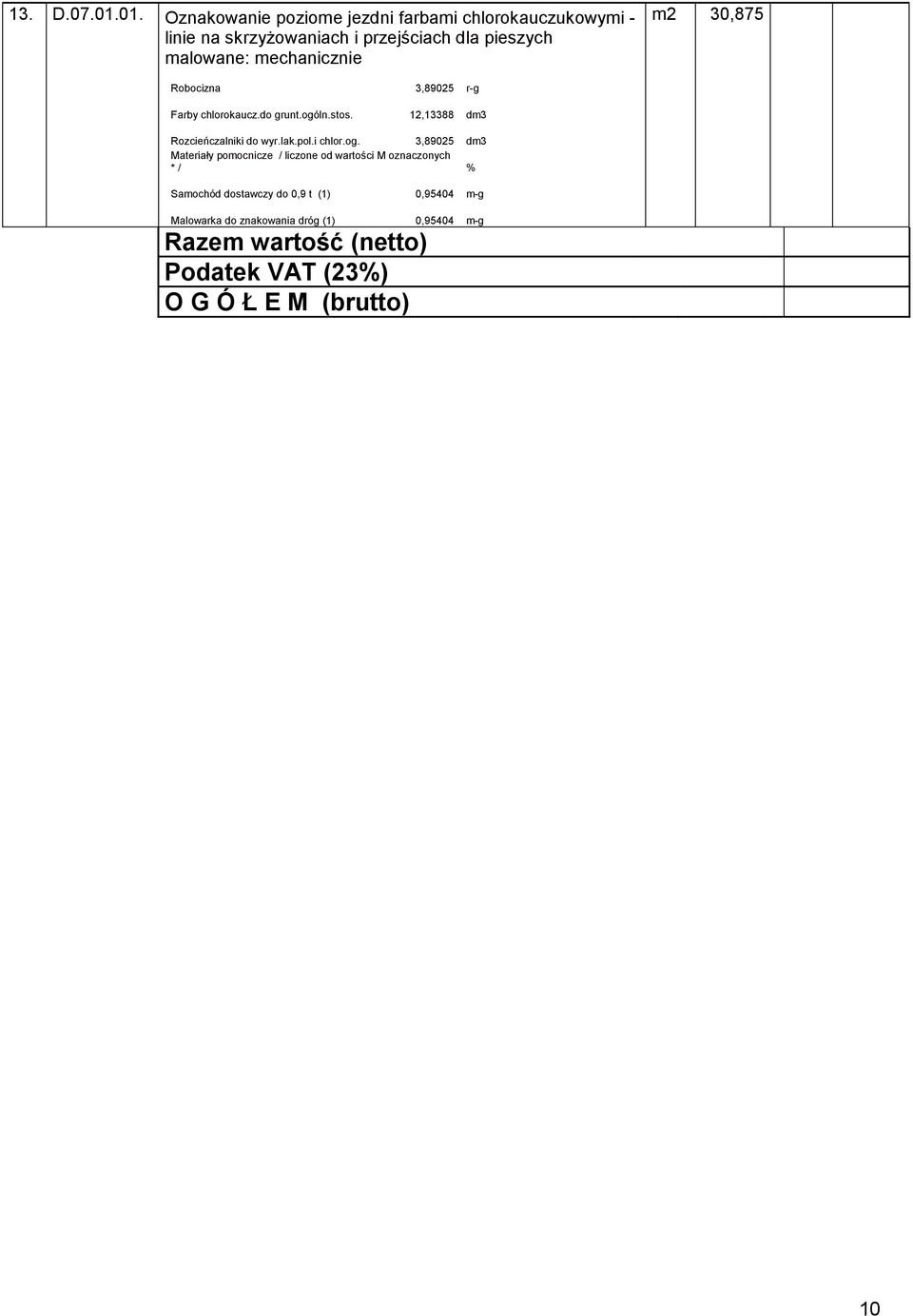

10 13. D Oznakowanie poziome jezdni farbami chlorokauczukowymi - linie na skrzyżowaniach i przejściach dla pieszych malowane: mechanicznie m2 30,875 Robocizna 3,89025 r-g Farby chlorokaucz.do grunt.ogóln.stos. 12,13388 dm3 Rozcieńczalniki do wyr.lak.pol.i chlor.og. 3,89025 dm3 Materiały pomocnicze / liczone od wartości M oznaczonych * / % Samochód dostawczy do 0,9 t (1) 0,95404 m-g Malowarka do znakowania dróg (1) 0,95404 m-g Razem wartość (netto) Podatek VAT (23%) O G Ó Ł E M (brutto) 10

11 PRZEDMIAR ROBÓT ORGBUD-SERWIS Poznań Temat nr : 014-DWN-436A KOBRA wer. 11 REMONT POPRZEZ WYMIANE NAWIERZCHNI JEZDNI DW 436 NA ODCINKU CHOCICZA - CHOCICZA od km ,00 do km ,00 Budowa : DROGA WOJEWÓDZKA Obiekt : OWNOWA NAWIERZCHNI JEZDNI DROGI WOJEWÓDZKIEJ Adres : REJON DRÓG WOJEWÓDZKICH W KOŚCIANIE PRZEDMIAR ROBÓT Lp. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 1 Roboty przygotowawcze Numer specyfikacji : D Kod CPV : Kalkulacja włas 1,100 km Projekt tymczsowej organizacji ruchu, zabezpieczenie robót, ustawienie oznakowania, utrzymanie na czs prowadzonych robót i demontaż po zakończeniu robót. Numer specyfikacji : D Kod CPV : Zabezpieczenie robót km ,00 do ,00: = 1,100 Razem = 1,100 km 2 KNR IZOiEPB ORGBUD W-wa 1,100 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym Numer specyfikacji : D Kod CPV : Roboty pomiarowe km ,00 do ,00: = 1,100 2 Roboty ziemne Numer specyfikacji : D Razem = 1,100 km 3 KNR IZOiEPB ORGBUD W-wa 30,800 m3 Roboty ziemne wykonywane koparkami przedsiębiernymi o poj. łyżki 0,60 m3 z transportem urobku samochodami samowyładowczymi o ładowności ponad 5 do 10 t, grunt kat. I-II na odległość zmiejsca zakupu do miejsca wbudowania Numer specyfikacji : D km ,00 do ,00 półuliczny: ( ) * 1.75 * 1 * 0.04 / 2 = 30,800 Razem = 30,800 m3 4 KNR IZOiEPB ORGBUD W-wa 30,800 m3 Formowanie nasypów o wysokości do 3,0 m spycharkami 110 kw, z zagęszczeniem nasypu, z ziemi dostarczanej środkami transportu kołowego: grunt kat. III -IV Numer specyfikacji : D km ,00 do ,00 półuliczny: ( ) * 1.75 * 1 * 0.04 / 2 = 30,800 3 Odwodnienie Numer specyfikacji : D Razem = 30,800 m3 5 KNR IGM Warszawa 12,000 szt Regulacja pionowa: kratek ściekowych ulicznych Numer specyfikacji : D km ,00 do ,00 półuliczny: 12 = 12,000 Razem = 12,000 szt 6 KNR IGM Warszawa 1,000 szt Regulacja pionowa: włazów kanałowych Numer specyfikacji : D km ,00 do ,00 półuliczny: 1 = 1,000 Razem = 1,000 szt 7 KNR IGM Warszawa 1,000 szt Regulacja pionowa: zaworów wodociągowych i gazowych Numer specyfikacji : D

12 PRZEDMIAR ROBÓT ORGBUD-SERWIS Poznań Temat nr : 014-DWN-436A KOBRA wer. 11 REMONT POPRZEZ WYMIANE NAWIERZCHNI JEZDNI DW 436 NA ODCINKU CHOCICZA - CHOCICZA od km ,00 do km ,00 3. Odwodnienie Lp. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary km ,00 do ,00 półuliczny: 1 = 1,000 4 Nawierzchnie Numer specyfikacji : D Razem = 1,000 szt 8 KNR ATHENASOFT Warszawa 7 787,000 m2 Roboty remontowe - frezowanie nawierzchni bitumicznej z wywozem materiału z rozbiórki na odległość do 1 km - grubość frezowania : do 4 cm Numer specyfikacji : D km ,00 do ,00 półuliczny: ( ) * 6.75 = 506,250 ( ) * 7.55 = 792,750 ( ) * 6.50 = 260,000 ( ) * ( ) / 2 = 2 277,000 ( ) * 6.70 = 1 608,000 ( ) * * 3.00 / 2 = 529,500 ( ) * 6.50 = 682,500 ( ) * * 3 / 2 = 467,000 ( ) * 6.20 = 434,000 Zjazdy i skrzyżowania bitumiczne: = 230,000 Razem = 7 787,000 m2 9 KNR IGM Warszawa 94,463 t Wyrównanie istniejącej podbudowy mieszanką mineralno-asfaltową: ręczne rozścielenie z mechanicznym zagęszcz. Numer specyfikacji : D km ,00 do ,00 półuliczny: ( ) * 6.75 * = 6,328 ( ) * 7.55 * = 9,909 ( ) * 6.50 * = 3,250 ( ) * ( ) / 2 * = 28,463 ( ) * 6.70 * = 20,100 (( ) * * 3.00 / 2) * = 6,619 ( ) * 6.50 * = 8,531 (( ) * * 3 / 2) * = 5,838 ( ) * 6.20 * = 5,425 Razem = 94,463 t 10 KNR Norma scalona 7 787,000 m2 Nawierzchnia z mieszanek SMA - warstwa ścieralna po zagęszczeniu o grubości: 3 cm Pozycja dołączona: KNR IGM Warszawa Jedn. miary: m2 Przelicznik norm: 1 Nawierzchnia z mieszanek SMA - warstwa ścieralna po zagęszczeniu o grubości: ponad 3 cm - dodatek za każdy dalszy 1 cm Numer specyfikacji : D km ,00 do ,00 półuliczny: ( ) * 6.75 = 506,250 ( ) * 7.55 = 792,750 ( ) * 6.50 = 260,000 ( ) * ( ) / 2 = 2 277,000 ( ) * 6.70 = 1 608,000 ( ) * * 3.00 / 2 = 529,500 ( ) * 6.50 = 682,500 ( ) * * 3 / 2 = 467,000 ( ) * 6.20 = 434,000 Zjazdy i skrzyżowania bitumiczne: = 230,000 5 Roboty wykończeniowe Numer specyfikacji : D Razem = 7 787,000 m2 11 KNR IZOiEPB ORGBUD W-wa 1 540,000 m2 Mechaniczne plantowanie powierzchni gruntu rodzimego kat.iv Numer specyfikacji : D km ,00 do ,00 półuliczny: ( ) * 1.75 * 1 = 1 540,000 Razem = 1 540,000 m2 12

13 PRZEDMIAR ROBÓT ORGBUD-SERWIS Poznań Temat nr : 014-DWN-436A KOBRA wer. 11 REMONT POPRZEZ WYMIANE NAWIERZCHNI JEZDNI DW 436 NA ODCINKU CHOCICZA - CHOCICZA od km ,00 do km ,00 6. Oznakowania i urządzenia zabezpieczające Lp. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 6 Oznakowania i urządzenia zabezpieczające Numer specyfikacji : D KNR IGM Warszawa 143,960 m2 Oznakowanie poziome jezdni farbami chlorokauczukowymi - linie segregacyjne i krawędziowe przerywane i ciągłe malowane: mechanicznie Numer specyfikacji : D P-1b: * 0.04 = 19,920 P-1e: * 0.12 = 8,040 P-4: * 0.24 = 91,200 P-6: * 0.08 = 17,600 P-7a: * 0.12 = 7,200 Razem = 143,960 m2 13 KNR IGM Warszawa 30,875 m2 Oznakowanie poziome jezdni farbami chlorokauczukowymi - linie na skrzyżowaniach i przejściach dla pieszych malowane: mechanicznie Numer specyfikacji : D P-10: 7 * 4.00 * * 4.00 * 0.50 = 26,000 P-14: 2 * 3.50 * * 3.00 * = 4,875 Razem = 30,875 m Koniec wydruku
