Przebudowa drogi powiatowej Nr 2287L Bychawa - Kosarzew - Zielona - Krzczonów

Transkrypt

1 P R Z E D M I A R R O B Ó T Budowa : ROBOTY DROGOWE Obiekt : Droga powiatowa Inwestor : Zarząd Dróg Powiatowych w Lublinie z siedzibą w Bełżycach Bełżyce, ul. Żeromskiego 3 Opracował : Lucjan Banaszek Data :

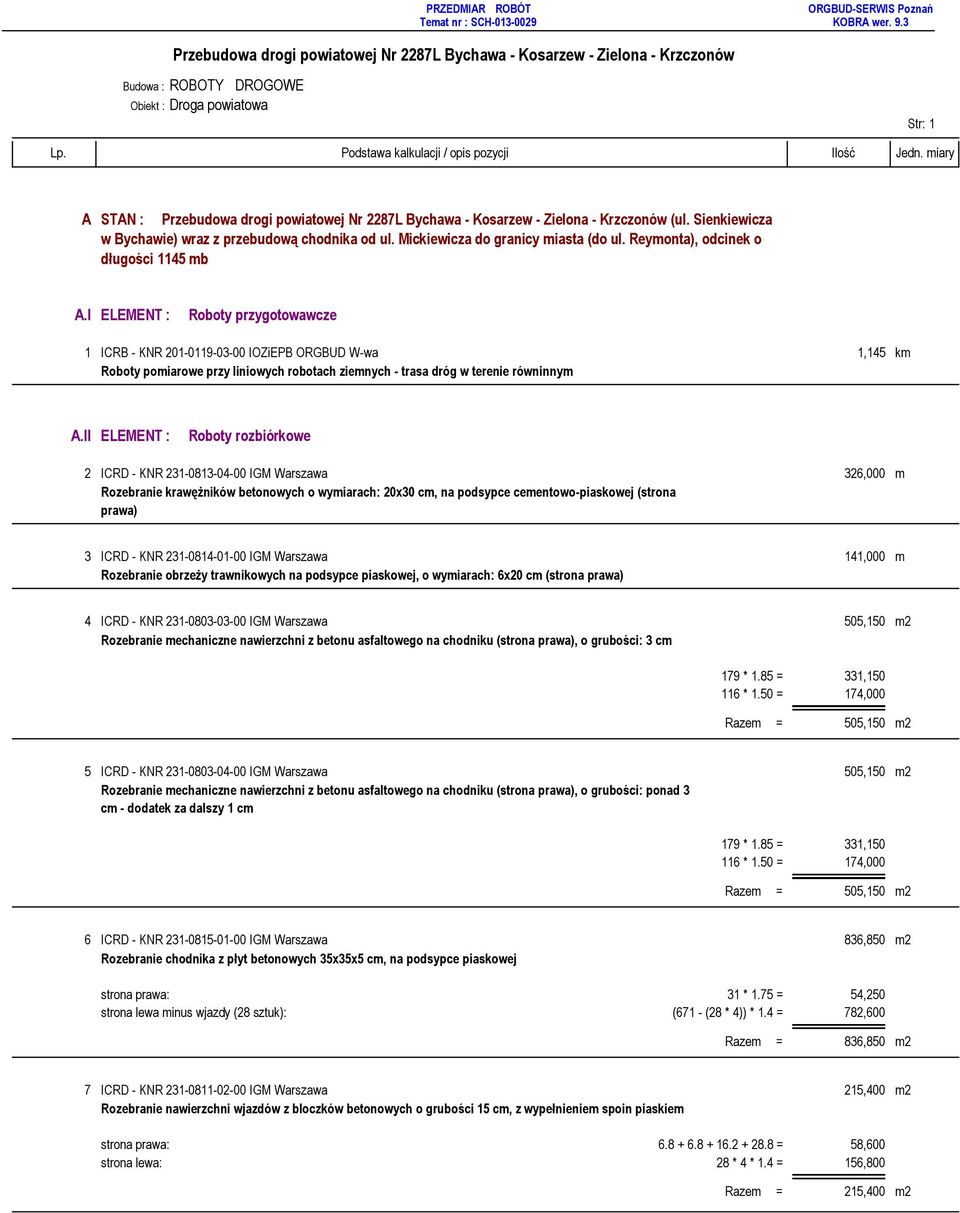

2 Budowa : ROBOTY DROGOWE Obiekt : Droga powiatowa Str: 1 A STAN : (ul. Sienkiewicza w Bychawie) wraz z przebudową chodnika od ul. Mickiewicza do granicy miasta (do ul. Reymonta), odcinek o długości 1145 mb A.I ELEMENT : Roboty przygotowawcze 1 ICRB - KNR IOZiEPB ORGBUD W-wa 1,145 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym A.II ELEMENT : Roboty rozbiórkowe 2 ICRD - KNR IGM Warszawa 326,000 m Rozebranie krawężników betonowych o wymiarach: 20x30 cm, na podsypce cementowo-piaskowej (strona prawa) 3 ICRD - KNR IGM Warszawa 141,000 m Rozebranie obrzeży trawnikowych na podsypce piaskowej, o wymiarach: 6x20 cm (strona prawa) 4 ICRD - KNR IGM Warszawa 505,150 m2 Rozebranie mechaniczne nawierzchni z betonu asfaltowego na chodniku (strona prawa), o grubości: 3 cm 179 * 1.85 = 331, * 1.50 = 174,000 Razem = 505,150 m2 5 ICRD - KNR IGM Warszawa 505,150 m2 Rozebranie mechaniczne nawierzchni z betonu asfaltowego na chodniku (strona prawa), o grubości: ponad 3 cm - dodatek za dalszy 1 cm 179 * 1.85 = 331, * 1.50 = 174,000 Razem = 505,150 m2 6 ICRD - KNR IGM Warszawa 836,850 m2 Rozebranie chodnika z płyt betonowych 35x35x5 cm, na podsypce piaskowej strona prawa: 31 * 1.75 = 54,250 strona lewa minus wjazdy (28 sztuk): (671 - (28 * 4)) * 1.4 = 782,600 Razem = 836,850 m2 7 ICRD - KNR IGM Warszawa 215,400 m2 Rozebranie nawierzchni wjazdów z bloczków betonowych o grubości 15 cm, z wypełnieniem spoin piaskiem strona prawa: = 58,600 strona lewa: 28 * 4 * 1.4 = 156,800 Razem = 215,400 m2

3 STAN : A. (ul. Sienkiewicza w Bychawie) wraz z przebudową chodnika od ul. Mickiewicza do granicy miasta (do ul. Reymonta), odcinek o długości 1145 mb ELEMENT : A.II. Roboty rozbiórkowe Str: 2 8 ICRD - KNR IGM Warszawa 671,000 m Rozebranie krawężników betonowych o wymiarach: 15x30 cm, na podsypce cementowo-piaskowej (strona lewa) 9 ICRD - KNR IGM Warszawa 671,000 m Rozebranie obrzeży trawnikowych na podsypce piaskowej, o wymiarach: 8x30 cm (strona lewa) 10 ICRD - KNR IGM Warszawa 56,400 m2 Rozebranie nawierzchni z kostki brukowej na podsypce cementowo-piaskowej - ręczne, przy wys. kostki 8 cm = 56,400 Razem = 56,400 m2 A.III ELEMENT : Roboty ziemne na wjazdach 11 ICRD - KNR IOZiEPB ORGBUD W-wa 66,080 m3 Roboty ziemne wykonywane w gruncie kat. III koparkami podsiębiernymi o poj. łyżki 0,60 m3, z transportem urobku na odl. do 1 km, samochodami samowyładowczymi o ładowności: ponad 5 do 10 t strona prawa - 5 sztuk: 5 * 4 * 2.0 * 0.28 = 11,200 strona lewa - 28 sztuk: (6 + 4) / 2 * 1.4 * 0.28 * 28 = 54,880 Razem = 66,080 m3 A.IV ELEMENT : Podbudowa wjazdów 12 ICRD - KNR IGM Warszawa 451,400 m2 Warstwa piasku do stabilizacji - zagęszczenie mechaniczne: grubość warstwy po zagęszczeniu 10 cm nowe wjazdy: 5 * 4 * 2 = 40,000 plus wjazdy z bloczków betonowych (strona lewa i prawa): = 215,400 7 * 28 = 196,000 Razem = 451,400 m2 13 ICRD - KNR IGM Warszawa 451,400 m2 Warstwa piasku do stabilizacji - zagęszczenie mechaniczne: za dalsze 5 cm grubości ponad 10 cm nowe wjazdy: 5 * 4 * 2 = 40,000 plus wjazdy z bloczków betonowych (strona lewa i prawa): = 215,400 7 * 28 = 196,000 Razem = 451,400 m2 14 ICRD - KNR IGM Warszawa 451,400 m2 Podbudowa z piasku stabilizowanego cementem, o grubości podbudowy po zagęszczeniu: 15 cm nowe wjazdy: 5 * 4 * 2 = 40,000 plus wjazdy z bloczków betonowych (strona lewa i prawa): = 215,400 7 * 28 = 196,000 Razem = 451,400 m2

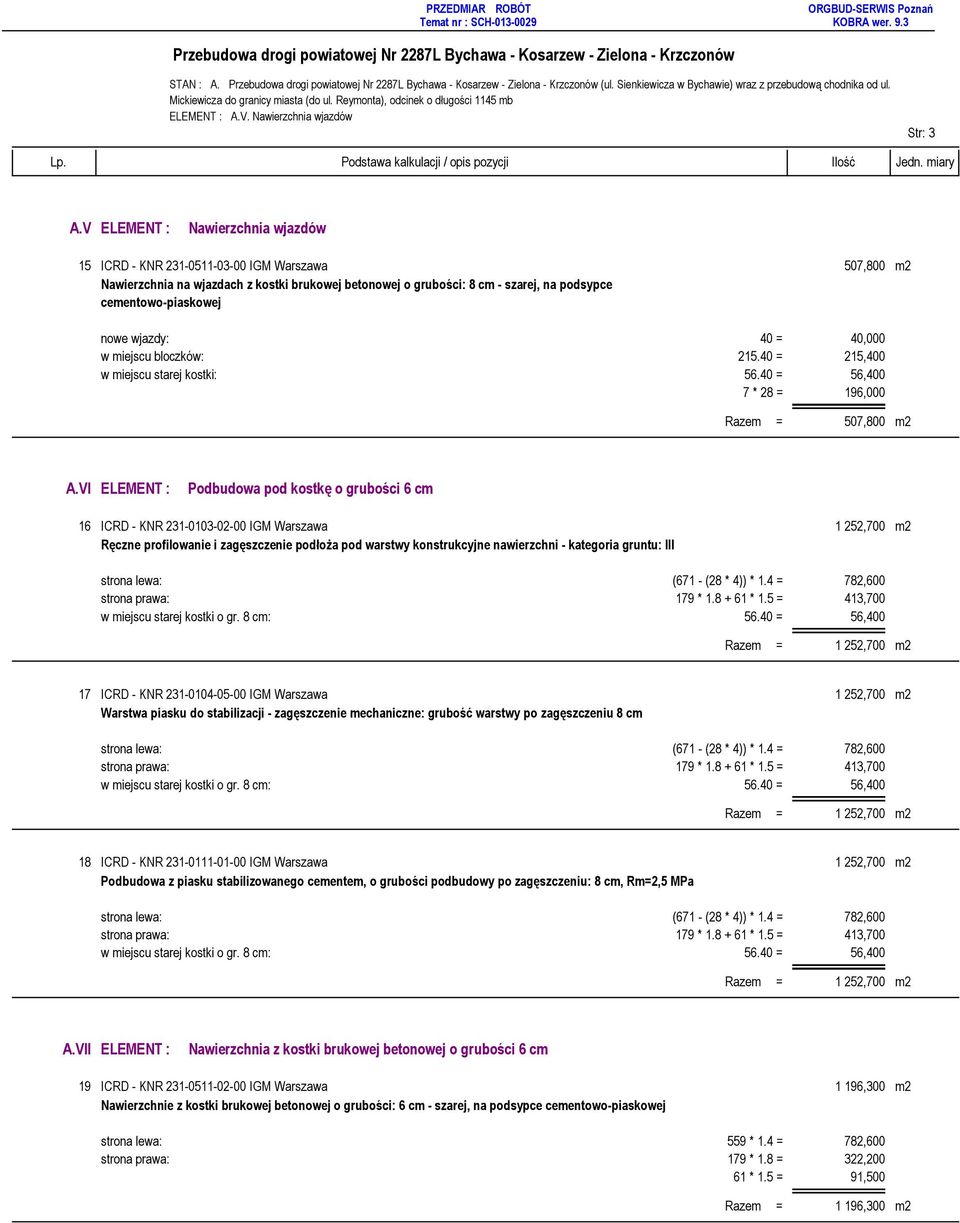

4 STAN : A. (ul. Sienkiewicza w Bychawie) wraz z przebudową chodnika od ul. Mickiewicza do granicy miasta (do ul. Reymonta), odcinek o długości 1145 mb ELEMENT : A.V. Nawierzchnia wjazdów Str: 3 A.V ELEMENT : Nawierzchnia wjazdów 15 ICRD - KNR IGM Warszawa 507,800 m2 Nawierzchnia na wjazdach z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej nowe wjazdy: 40 = 40,000 w miejscu bloczków: = 215,400 w miejscu starej kostki: = 56,400 7 * 28 = 196,000 Razem = 507,800 m2 A.VI ELEMENT : Podbudowa pod kostkę o grubości 6 cm 16 ICRD - KNR IGM Warszawa 1 252,700 m2 Ręczne profilowanie i zagęszczenie podłoża pod warstwy konstrukcyjne nawierzchni - kategoria gruntu: III strona lewa: (671 - (28 * 4)) * 1.4 = 782,600 strona prawa: 179 * * 1.5 = 413,700 w miejscu starej kostki o gr. 8 cm: = 56,400 Razem = 1 252,700 m2 17 ICRD - KNR IGM Warszawa 1 252,700 m2 Warstwa piasku do stabilizacji - zagęszczenie mechaniczne: grubość warstwy po zagęszczeniu 8 cm strona lewa: (671 - (28 * 4)) * 1.4 = 782,600 strona prawa: 179 * * 1.5 = 413,700 w miejscu starej kostki o gr. 8 cm: = 56,400 Razem = 1 252,700 m2 18 ICRD - KNR IGM Warszawa 1 252,700 m2 Podbudowa z piasku stabilizowanego cementem, o grubości podbudowy po zagęszczeniu: 8 cm, Rm=2,5 MPa strona lewa: (671 - (28 * 4)) * 1.4 = 782,600 strona prawa: 179 * * 1.5 = 413,700 w miejscu starej kostki o gr. 8 cm: = 56,400 Razem = 1 252,700 m2 A.VII ELEMENT : Nawierzchnia z kostki brukowej betonowej o grubości 6 cm 19 ICRD - KNR IGM Warszawa 1 196,300 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 6 cm - szarej, na podsypce cementowo-piaskowej strona lewa: 559 * 1.4 = 782,600 strona prawa: 179 * 1.8 = 322, * 1.5 = 91,500 Razem = 1 196,300 m2

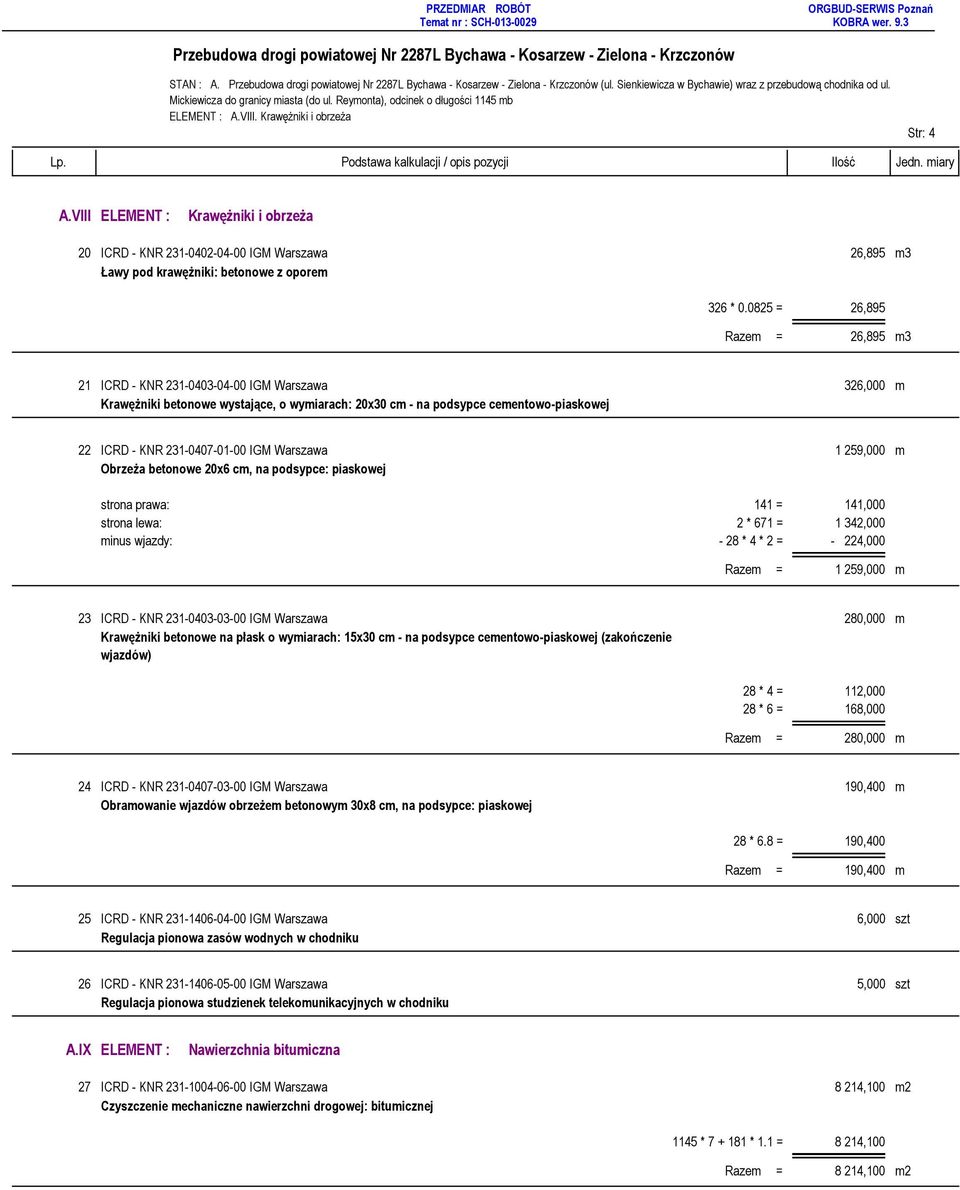

5 STAN : A. (ul. Sienkiewicza w Bychawie) wraz z przebudową chodnika od ul. Mickiewicza do granicy miasta (do ul. Reymonta), odcinek o długości 1145 mb ELEMENT : A.VIII. Krawężniki i obrzeża Str: 4 A.VIII ELEMENT : Krawężniki i obrzeża 20 ICRD - KNR IGM Warszawa 26,895 m3 Ławy pod krawężniki: betonowe z oporem 326 * = 26,895 Razem = 26,895 m3 21 ICRD - KNR IGM Warszawa 326,000 m Krawężniki betonowe wystające, o wymiarach: 20x30 cm - na podsypce cementowo-piaskowej 22 ICRD - KNR IGM Warszawa 1 259,000 m Obrzeża betonowe 20x6 cm, na podsypce: piaskowej strona prawa: 141 = 141,000 strona lewa: 2 * 671 = 1 342,000 minus wjazdy: - 28 * 4 * 2 = - 224,000 Razem = 1 259,000 m 23 ICRD - KNR IGM Warszawa 280,000 m Krawężniki betonowe na płask o wymiarach: 15x30 cm - na podsypce cementowo-piaskowej (zakończenie wjazdów) 28 * 4 = 112, * 6 = 168,000 Razem = 280,000 m 24 ICRD - KNR IGM Warszawa 190,400 m Obramowanie wjazdów obrzeżem betonowym 30x8 cm, na podsypce: piaskowej 28 * 6.8 = 190,400 Razem = 190,400 m 25 ICRD - KNR IGM Warszawa 6,000 szt Regulacja pionowa zasów wodnych w chodniku 26 ICRD - KNR IGM Warszawa 5,000 szt Regulacja pionowa studzienek telekomunikacyjnych w chodniku A.IX ELEMENT : Nawierzchnia bitumiczna 27 ICRD - KNR IGM Warszawa 8 214,100 m2 Czyszczenie mechaniczne nawierzchni drogowej: bitumicznej 1145 * * 1.1 = 8 214,100 Razem = 8 214,100 m2

6 STAN : A. (ul. Sienkiewicza w Bychawie) wraz z przebudową chodnika od ul. Mickiewicza do granicy miasta (do ul. Reymonta), odcinek o długości 1145 mb ELEMENT : A.IX. Nawierzchnia bitumiczna Str: 5 28 ICRD - KNR IGM Warszawa 616,058 t Wyrównanie istniejącej podbudowy mieszanką mineralno-asfaltową: mechaniczne rozścielenie i zagęszczenie, grubość 3 cm (75 kg/m2) (1145 * * 1.10) * = 616,058 Razem = 616,058 t 29 ICRD - KNR IGM Warszawa ,200 m2 Skropienie nawierzchni drogowych asfaltem istniejąca nawierzchnia: 1145 * * 1.1 = 8 214,100 warstwa wyrównawcza: 1145 * * 1.1 = 8 214,100 Razem = ,200 m2 30 ICRD - KNR IGM Warszawa 8 214,100 m2 Nawierzchnia z betonu asfaltowego - warstwa ścieralna po zagęszczeniu o grubości: 3 cm 1145 * * 1.1 = 8 214,100 Razem = 8 214,100 m2 31 ICRD - KNR IGM Warszawa 8 214,100 m2 Nawierzchnia z betonu asfaltowego - warstwa ścieralna po zagęszczeniu o grubości: ponad 3 cm - dodatek za dalszy 1 cm 1145 * * 1.1 = 8 214,100 Razem = 8 214,100 m2 32 ICRD - KNR IGM Warszawa 2,000 szt Regulacja pionowa studzienek wodnych żeliwnych o średnicy 80 cm 33 ICRD - KNR IGM Warszawa 5,000 szt Regulacja pionowa kratek ściekowych żeliwnych B STAN : (ul. Piłsudskiego w Bychawie) wraz z przebudową chodnika, odcinek o długości 785 mb B.X ELEMENT : Roboty przygotowawcze 34 ICRB - KNR IOZiEPB ORGBUD W-wa 0,785 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym

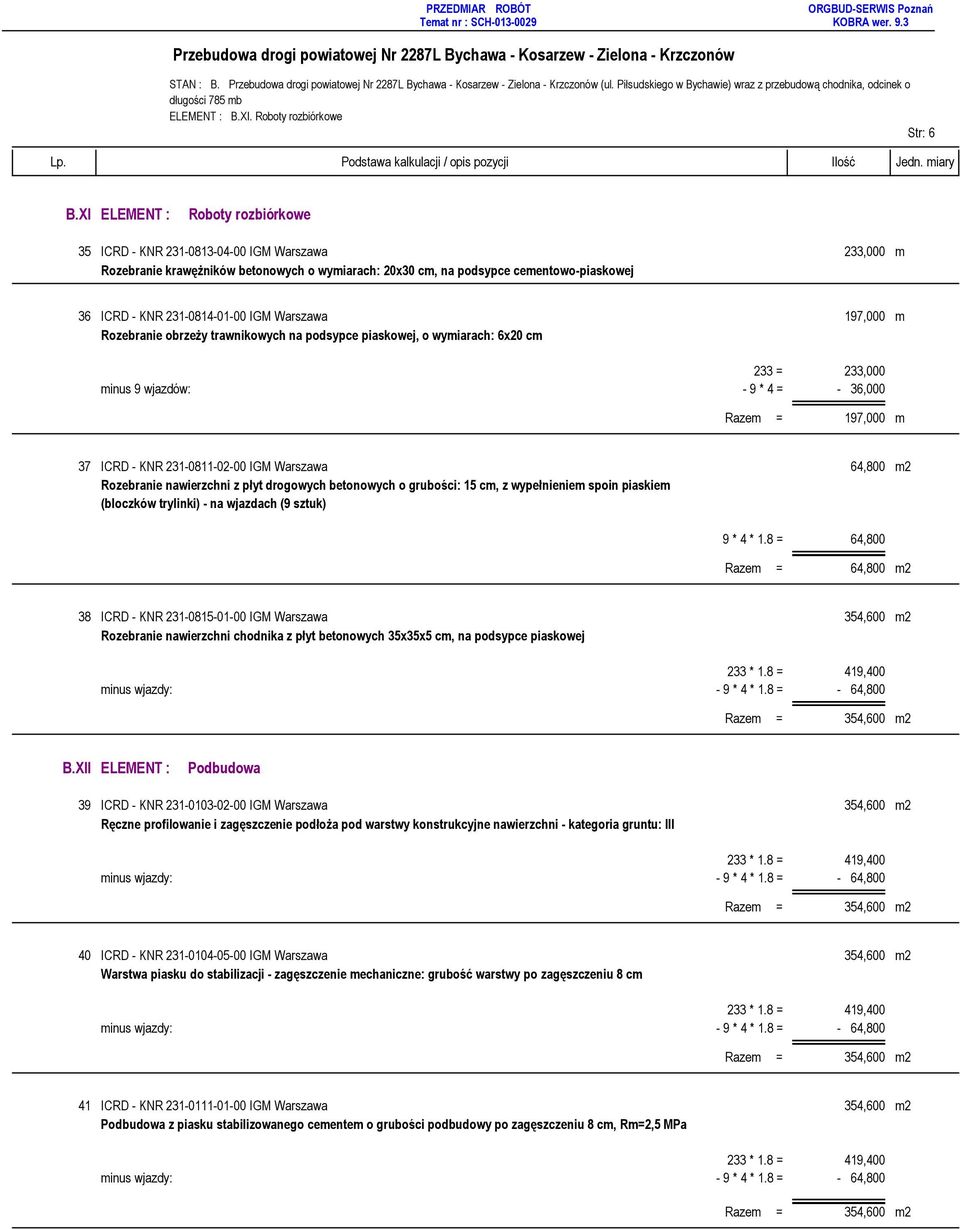

7 STAN : B. (ul. Piłsudskiego w Bychawie) wraz z przebudową chodnika, odcinek o długości 785 mb ELEMENT : B.XI. Roboty rozbiórkowe Str: 6 B.XI ELEMENT : Roboty rozbiórkowe 35 ICRD - KNR IGM Warszawa 233,000 m Rozebranie krawężników betonowych o wymiarach: 20x30 cm, na podsypce cementowo-piaskowej 36 ICRD - KNR IGM Warszawa 197,000 m Rozebranie obrzeży trawnikowych na podsypce piaskowej, o wymiarach: 6x20 cm 233 = 233,000 minus 9 wjazdów: - 9 * 4 = - 36,000 Razem = 197,000 m 37 ICRD - KNR IGM Warszawa 64,800 m2 Rozebranie nawierzchni z płyt drogowych betonowych o grubości: 15 cm, z wypełnieniem spoin piaskiem (bloczków trylinki) - na wjazdach (9 sztuk) 9 * 4 * 1.8 = 64,800 Razem = 64,800 m2 38 ICRD - KNR IGM Warszawa 354,600 m2 Rozebranie nawierzchni chodnika z płyt betonowych 35x35x5 cm, na podsypce piaskowej 233 * 1.8 = 419,400 minus wjazdy: - 9 * 4 * 1.8 = - 64,800 Razem = 354,600 m2 B.XII ELEMENT : Podbudowa 39 ICRD - KNR IGM Warszawa 354,600 m2 Ręczne profilowanie i zagęszczenie podłoża pod warstwy konstrukcyjne nawierzchni - kategoria gruntu: III 233 * 1.8 = 419,400 minus wjazdy: - 9 * 4 * 1.8 = - 64,800 Razem = 354,600 m2 40 ICRD - KNR IGM Warszawa 354,600 m2 Warstwa piasku do stabilizacji - zagęszczenie mechaniczne: grubość warstwy po zagęszczeniu 8 cm 233 * 1.8 = 419,400 minus wjazdy: - 9 * 4 * 1.8 = - 64,800 Razem = 354,600 m2 41 ICRD - KNR IGM Warszawa 354,600 m2 Podbudowa z piasku stabilizowanego cementem o grubości podbudowy po zagęszczeniu 8 cm, Rm=2,5 MPa 233 * 1.8 = 419,400 minus wjazdy: - 9 * 4 * 1.8 = - 64,800 Razem = 354,600 m2

8 STAN : B. (ul. Piłsudskiego w Bychawie) wraz z przebudową chodnika, odcinek o długości 785 mb ELEMENT : B.XIII. Krawężniki i obrzeża Str: 7 B.XIII ELEMENT : Krawężniki i obrzeża 42 ICRD - KNR IGM Warszawa 19,223 m3 Ławy pod krawężniki: betonowe z oporem 233 * = 19,223 Razem = 19,223 m3 43 ICRD - KNR IGM Warszawa 233,000 m Krawężniki betonowe wystające, o wymiarach: 20x30 cm - na podsypce cementowo-piaskowej 44 ICRD - KNR IGM Warszawa 197,000 m Obrzeża betonowe 20x6 cm, na podsypce piaskowej 233 = 233,000 minus wjazdy: - 9 * 4 = - 36,000 Razem = 197,000 m B.XIV ELEMENT : Nawierzchnia z kostki brukowej betonowej o grubości 6 cm 45 ICRD - KNR IGM Warszawa 354,600 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 6 cm - szarej, na podsypce cementowo-piaskowej 233 * 1.8 = 419,400 minus wjazdy: - 9 * 4 * 1.8 = - 64,800 Razem = 354,600 m2 B.XV ELEMENT : Zjazdy - 9 sztuk 46 ICRD - KNR IGM Warszawa 64,800 m2 Warstwa piasku do stabilizacji - zagęszczenie mechaniczne: grubość warstwy po zagęszczeniu 10 cm 9 * 4 * 1.8 = 64,800 Razem = 64,800 m2 47 ICRD - KNR IGM Warszawa 64,800 m2 Warstwa piasku do stabilizacji - zagęszczenie mechaniczne: za dalsze 5 cm grubości ponad 10 cm 9 * 4 * 1.8 = 64,800 Razem = 64,800 m2 48 KNR IGM Warszawa 64,800 m2 Podbudowa z piasku stabilizowanego cementem o grubości podbudowy po zagęszczeniu: 15 cm, Rm = 5 MPa 9 * 4 * 1.8 = 64,800 Razem = 64,800 m2

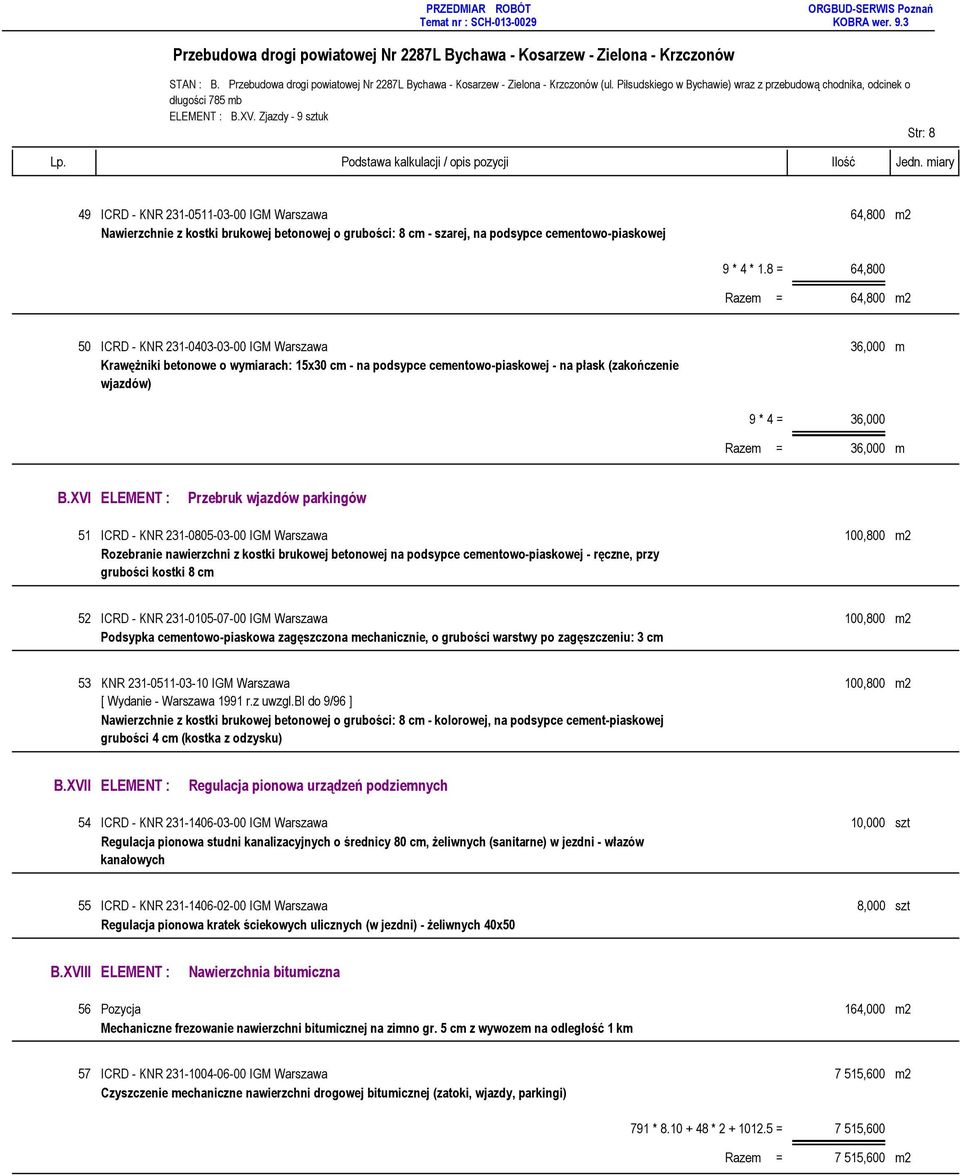

9 STAN : B. (ul. Piłsudskiego w Bychawie) wraz z przebudową chodnika, odcinek o długości 785 mb ELEMENT : B.XV. Zjazdy - 9 sztuk Str: 8 49 ICRD - KNR IGM Warszawa 64,800 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej 9 * 4 * 1.8 = 64,800 Razem = 64,800 m2 50 ICRD - KNR IGM Warszawa 36,000 m Krawężniki betonowe o wymiarach: 15x30 cm - na podsypce cementowo-piaskowej - na płask (zakończenie wjazdów) 9 * 4 = 36,000 Razem = 36,000 m B.XVI ELEMENT : Przebruk wjazdów parkingów 51 ICRD - KNR IGM Warszawa 100,800 m2 Rozebranie nawierzchni z kostki brukowej betonowej na podsypce cementowo-piaskowej - ręczne, przy grubości kostki 8 cm 52 ICRD - KNR IGM Warszawa 100,800 m2 Podsypka cementowo-piaskowa zagęszczona mechanicznie, o grubości warstwy po zagęszczeniu: 3 cm 53 KNR IGM Warszawa 100,800 m2 [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - kolorowej, na podsypce cement-piaskowej grubości 4 cm (kostka z odzysku) B.XVII ELEMENT : Regulacja pionowa urządzeń podziemnych 54 ICRD - KNR IGM Warszawa 10,000 szt Regulacja pionowa studni kanalizacyjnych o średnicy 80 cm, żeliwnych (sanitarne) w jezdni - włazów kanałowych 55 ICRD - KNR IGM Warszawa 8,000 szt Regulacja pionowa kratek ściekowych ulicznych (w jezdni) - żeliwnych 40x50 B.XVIII ELEMENT : Nawierzchnia bitumiczna 56 Pozycja 164,000 m2 Mechaniczne frezowanie nawierzchni bitumicznej na zimno gr. 5 cm z wywozem na odległość 1 km 57 ICRD - KNR IGM Warszawa 7 515,600 m2 Czyszczenie mechaniczne nawierzchni drogowej bitumicznej (zatoki, wjazdy, parkingi) 791 * * = 7 515,600 Razem = 7 515,600 m2

10 STAN : B. (ul. Piłsudskiego w Bychawie) wraz z przebudową chodnika, odcinek o długości 785 mb ELEMENT : B.XVIII. Nawierzchnia bitumiczna Str: 9 58 ICRD - KNR IGM Warszawa 7 515,600 m2 Skropienie istniejącej nawierzchni drogowej asfaltem 791 * * = 7 515,600 Razem = 7 515,600 m2 59 ICRD - KNR IGM Warszawa 563,670 t Wyrównanie istniejącej podbudowy mieszanką mineralno-asfaltową: mechaniczne rozścielenie i zagęszczenie, grubość 3 cm (75 kg/m2) (791 * * ) * = 563,670 Razem = 563,670 t 60 ICRD - KNR IGM Warszawa 7 515,600 m2 Skropienie warstwy wyrównawczej asfaltem 791 * * = 7 515,600 Razem = 7 515,600 m2 61 ICRD - KNR IGM Warszawa 7 515,600 m2 Nawierzchnia z betonu asfaltowego - warstwa ścieralna po zagęszczeniu o grubości: 3 cm 791 * * = 7 515,600 Razem = 7 515,600 m2 62 ICRD - KNR IGM Warszawa 7 515,600 m2 Nawierzchnia z betonu asfaltowego - warstwa ścieralna po zagęszczeniu o grubości: ponad 3 cm - dodatek za dalszy 1 cm 791 * * = 7 515,600 Razem = 7 515,600 m2 B.XIX ELEMENT : Wywóz gruzu z rozbiórki 63 ICRW - KNR IGM Warszawa 43,794 m3 Wywiezienie gruzu z terenu rozbiórki, przy mechanicznym załadowaniu i wyładowaniu - transport gruzu samochodem samowyładowczym na odległość do 3 km krawężnik: 233 * 0.2 * 0.3 = 13,980 obrzeże: 197 * 0.2 * 0.06 = 2,364 bloczki 15 cm: 64.8 * 0.15 = 9,720 płytki 35x35: * 0.05 = 17,730 Razem = 43,794 m Koniec wydruku - - -
