1 odzysk ciepła Katalog wentylacja z odzyskiem ciepła 2015 gruntowy wymiennik ciepła HRUC-E AQUACOM+ kanały wentylacyjne Dane przedstawione w niniejszym katalogu mają charakter wyłącznie informacyjny i nie stanowią oferty w rozumieniu przepisów Kodeksu Cywilnego. COMAIR Polska zastrzega sobie prawo do wprowadzenia zmian technicznych. Produkty mogą się różnić od przedstawionych na zdjęciach.

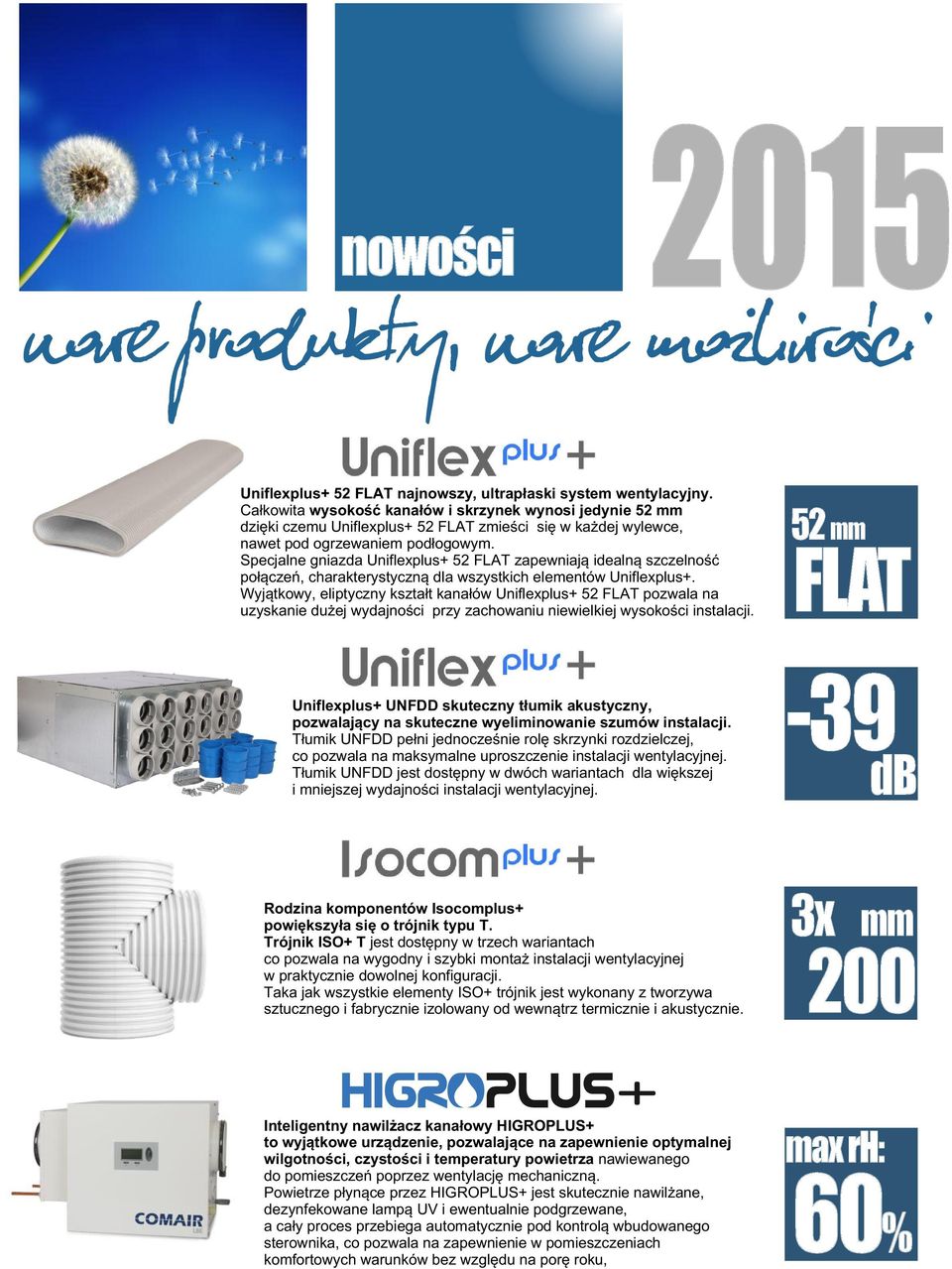

2 nowości 2015 nowe produkty, nowe możliwości Uniflexplus+ 52 FLAT najnowszy, ultrapłaski system wentylacyjny. Całkowita wysokość kanałów i skrzynek wynosi jedynie 52 mm dzięki czemu Uniflexplus+ 52 FLAT zmieści się w każdej wylewce, nawet pod ogrzewaniem podłogowym. Specjalne gniazda Uniflexplus+ 52 FLAT zapewniają idealną szczelność połączeń, charakterystyczną dla wszystkich elementów Uniflexplus+. Wyjątkowy, eliptyczny kształt kanałów Uniflexplus+ 52 FLAT pozwala na uzyskanie dużej wydajności przy zachowaniu niewielkiej wysokości instalacji. 52 mm FLAT Uniflexplus+ UNFDD skuteczny tłumik akustyczny, pozwalający na skuteczne wyeliminowanie szumów instalacji. Tłumik UNFDD pełni jednocześnie rolę skrzynki rozdzielczej, co pozwala na maksymalne uproszczenie instalacji wentylacyjnej. Tłumik UNFDD jest dostępny w dwóch wariantach dla większej i mniejszej wydajności instalacji wentylacyjnej. -39 db Rodzina komponentów Isocomplus+ powiększyła się o trójnik typu T. Trójnik ISO+ T jest dostępny w trzech wariantach co pozwala na wygodny i szybki montaż instalacji wentylacyjnej w praktycznie dowolnej konfiguracji. Taka jak wszystkie elementy ISO+ trójnik jest wykonany z tworzywa sztucznego i fabrycznie izolowany od wewnątrz termicznie i akustycznie. 3x mm 200 Inteligentny nawilżacz kanałowy HIGROPLUS+ to wyjątkowe urządzenie, pozwalające na zapewnienie optymalnej wilgotności, czystości i temperatury powietrza nawiewanego do pomieszczeń poprzez wentylację mechaniczną. Powietrze płynące przez HIGROPLUS+ jest skutecznie nawilżane, dezynfekowane lampą UV i ewentualnie podgrzewane, a cały proces przebiega automatycznie pod kontrolą wbudowanego sterownika, co pozwala na zapewnienie w pomieszczeniach komfortowych warunków bez względu na porę roku, max rh: 60%

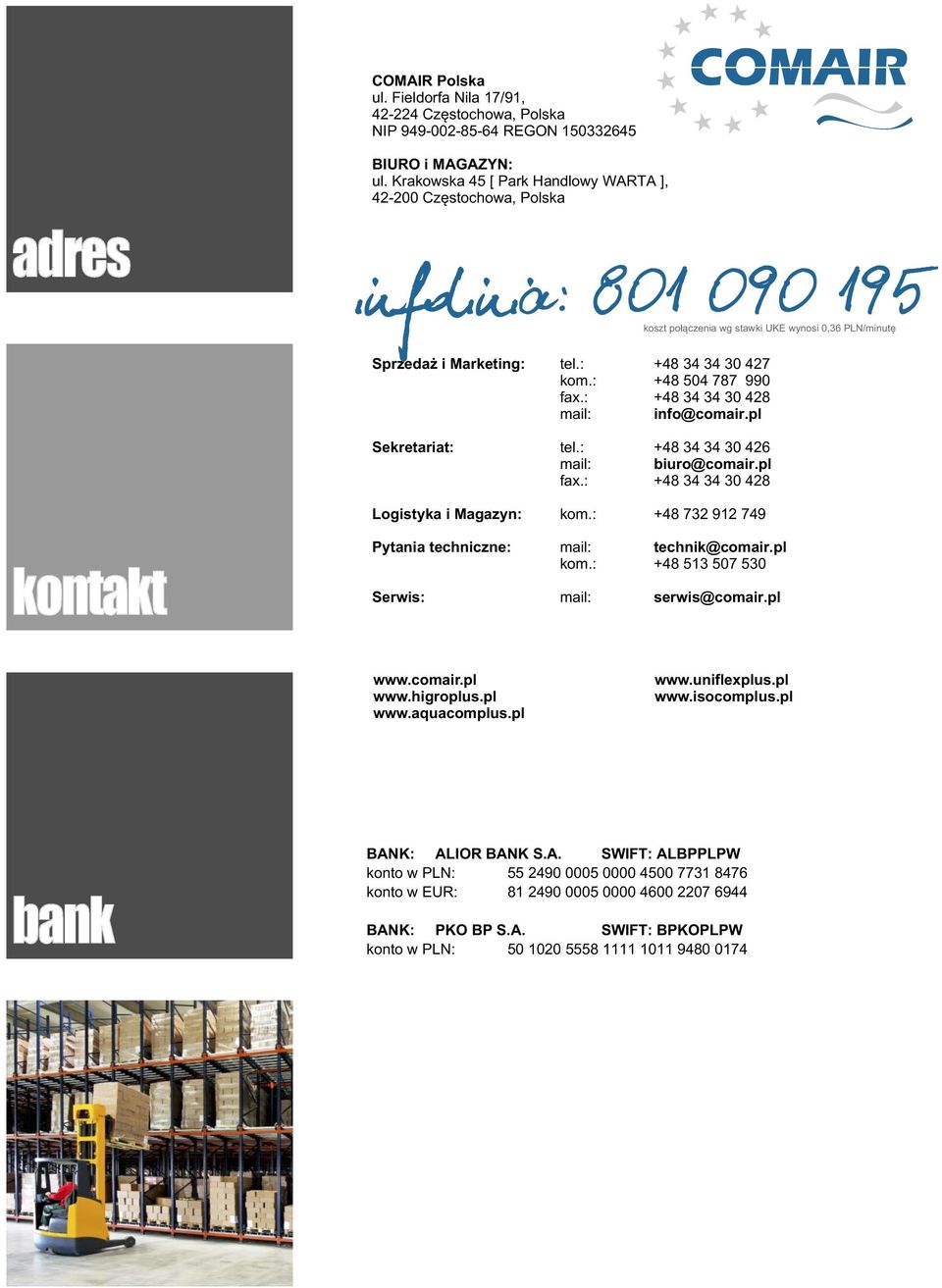

3 COMAIR Polska ul. Fieldorfa Nila 17/91, Częstochowa, Polska NIP REGON adres BIURO i MAGAZYN: ul. Krakowska 45 [ Park Handlowy WARTA ], Częstochowa, Polska infolinia: koszt połączenia wg stawki UKE wynosi 0,36 PLN/minutę Sprzedaż i Marketing: tel.: kom.: fax.: mail: info@comair.pl Sekretariat: tel.: mail: biuro@comair.pl fax.: Logistyka i Magazyn: kom.: kontakt Pytania techniczne: mail: technik@comair.pl kom.: Serwis: mail: serwis@comair.pl bank BANK: ALIOR BANK S.A. SWIFT: ALBPPLPW konto w PLN: konto w EUR: BANK: PKO BP S.A. SWIFT: BPKOPLPW konto w PLN:

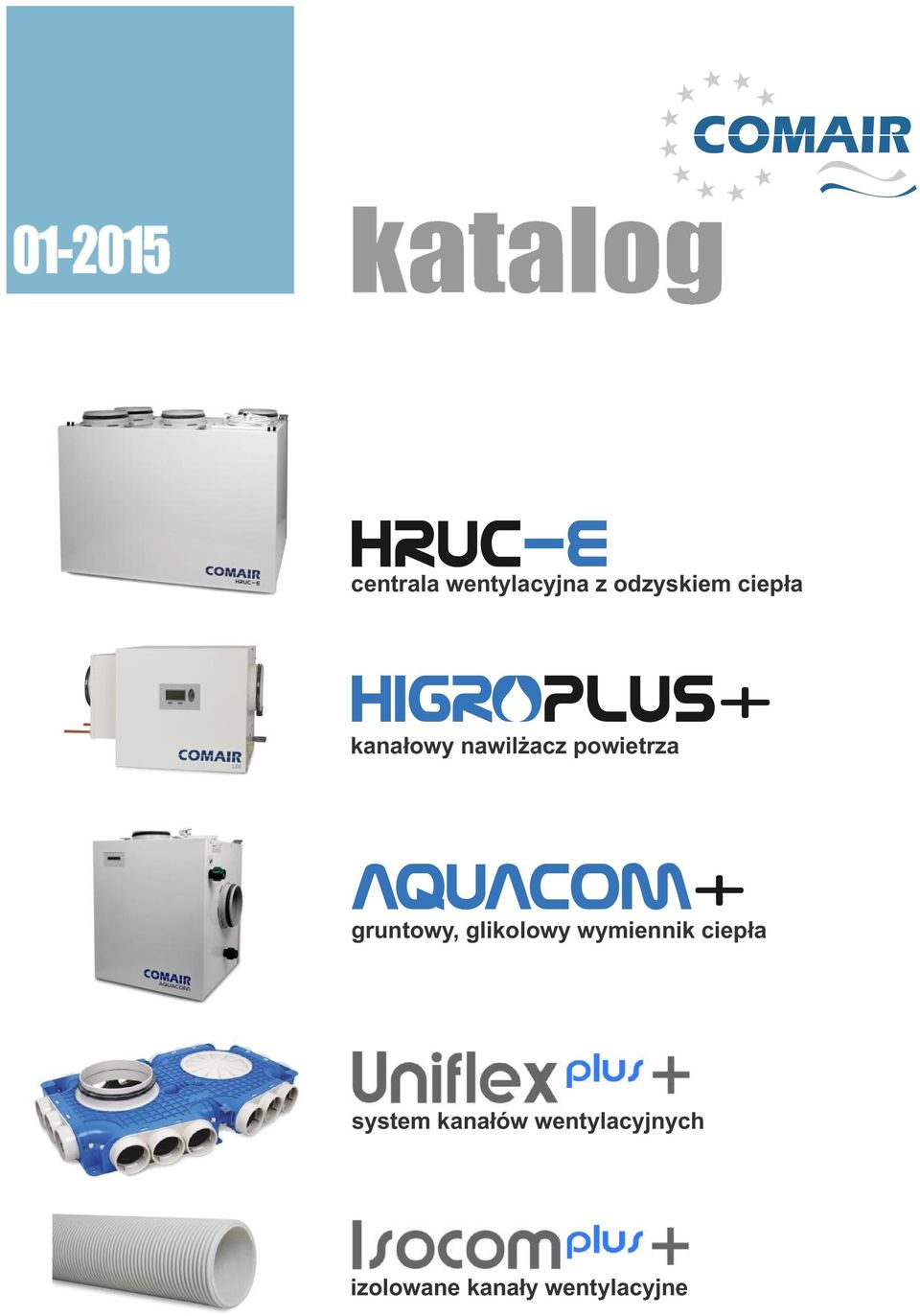

4 HRUC-E centrala wentylacyjna z odzyskiem ciepła kanałowy nawilżacz powietrza AQUACOM+ gruntowy, glikolowy wymiennik ciepła system kanałów wentylacyjnych izolowane kanały wentylacyjne

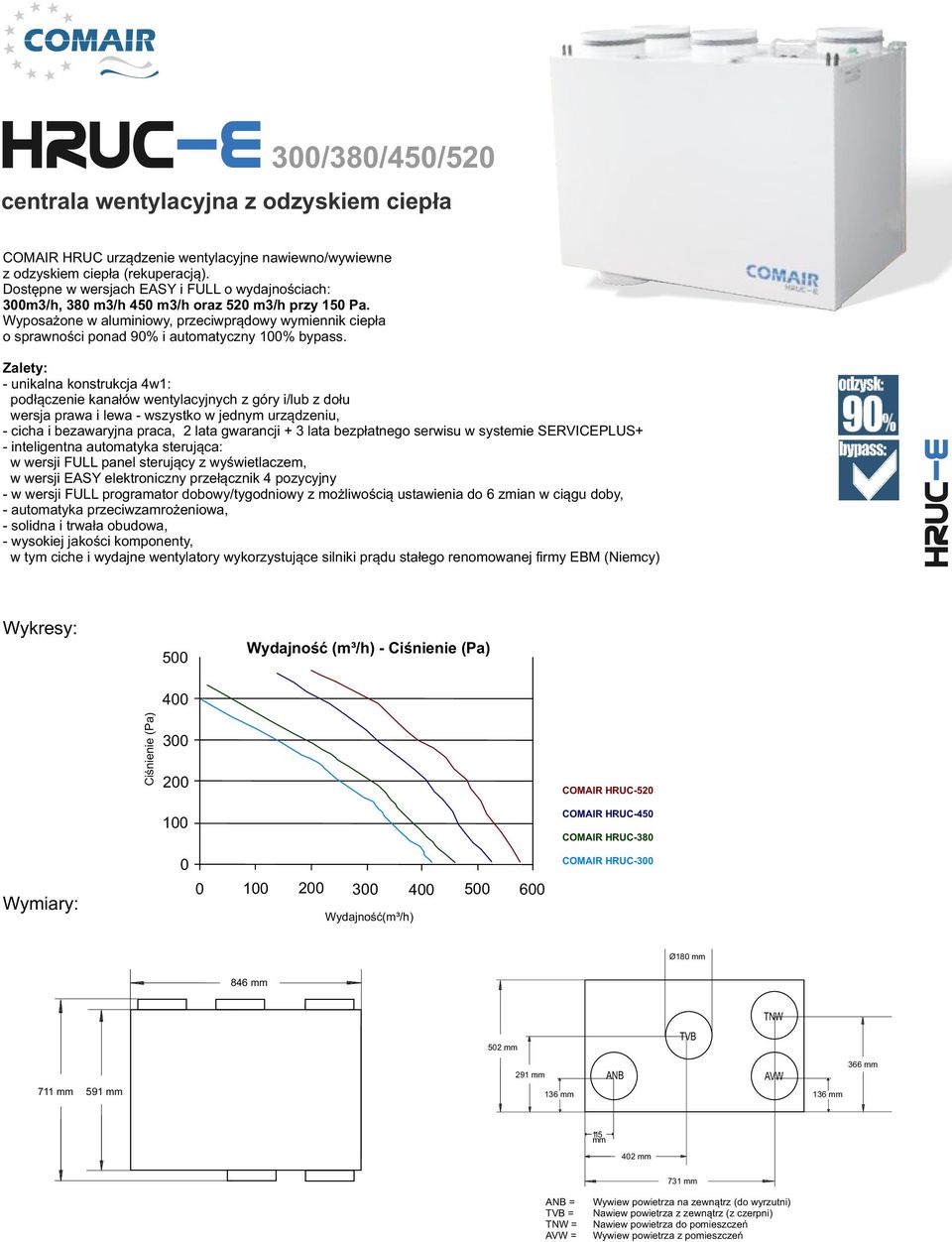

5 HRUC-E 300/380/450/520 centrala wentylacyjna z odzyskiem ciepła COMAIR HRUC urządzenie wentylacyjne nawiewno/wywiewne z odzyskiem ciepła (rekuperacją). Dostępne w wersjach EASY i FULL o wydajnościach: 300m3/h, 380 m3/h 450 m3/h oraz 520 m3/h przy 150 Pa. Wyposażone w aluminiowy, przeciwprądowy wymiennik ciepła o sprawności ponad 90% i automatyczny 100% bypass. Zalety: - unikalna konstrukcja 4w1: podłączenie kanałów wentylacyjnych z góry i/lub z dołu wersja prawa i lewa - wszystko w jednym urządzeniu, - cicha i bezawaryjna praca, 2 lata gwarancji + 3 lata bezpłatnego serwisu w systemie SERVICEPLUS+ - inteligentna automatyka sterująca: w wersji FULL panel sterujący z wyświetlaczem, w wersji EASY elektroniczny przełącznik 4 pozycyjny - w wersji FULL programator dobowy/tygodniowy z możliwością ustawienia do 6 zmian w ciągu doby, - automatyka przeciwzamrożeniowa, - solidna i trwała obudowa, - wysokiej jakości komponenty, w tym ciche i wydajne wentylatory wykorzystujące silniki prądu stałego renomowanej firmy EBM (Niemcy) odzysk: 90% bypass: ku HRUC-E Wykresy: Wydajność (m³/h) - Ciśnienie (Pa) Ciśnienie (Pa) COMAIR HRUC-520 COMAIR HRUC-450 COMAIR HRUC COMAIR HRUC-300 Wymiary: Wydajność(m³/h) Ø180 mm 846 mm TNW 502 mm TVB 711 mm 591 mm 291 mm 136 mm ANB AVW 136 mm 366 mm 115 mm 402 mm 731 mm ANB = TVB = TNW = AVW = Wywiew powietrza na zewnątrz (do wyrzutni) Nawiew powietrza z zewnątrz (z czerpni) Nawiew powietrza do pomieszczeń Wywiew powietrza z pomieszczeń

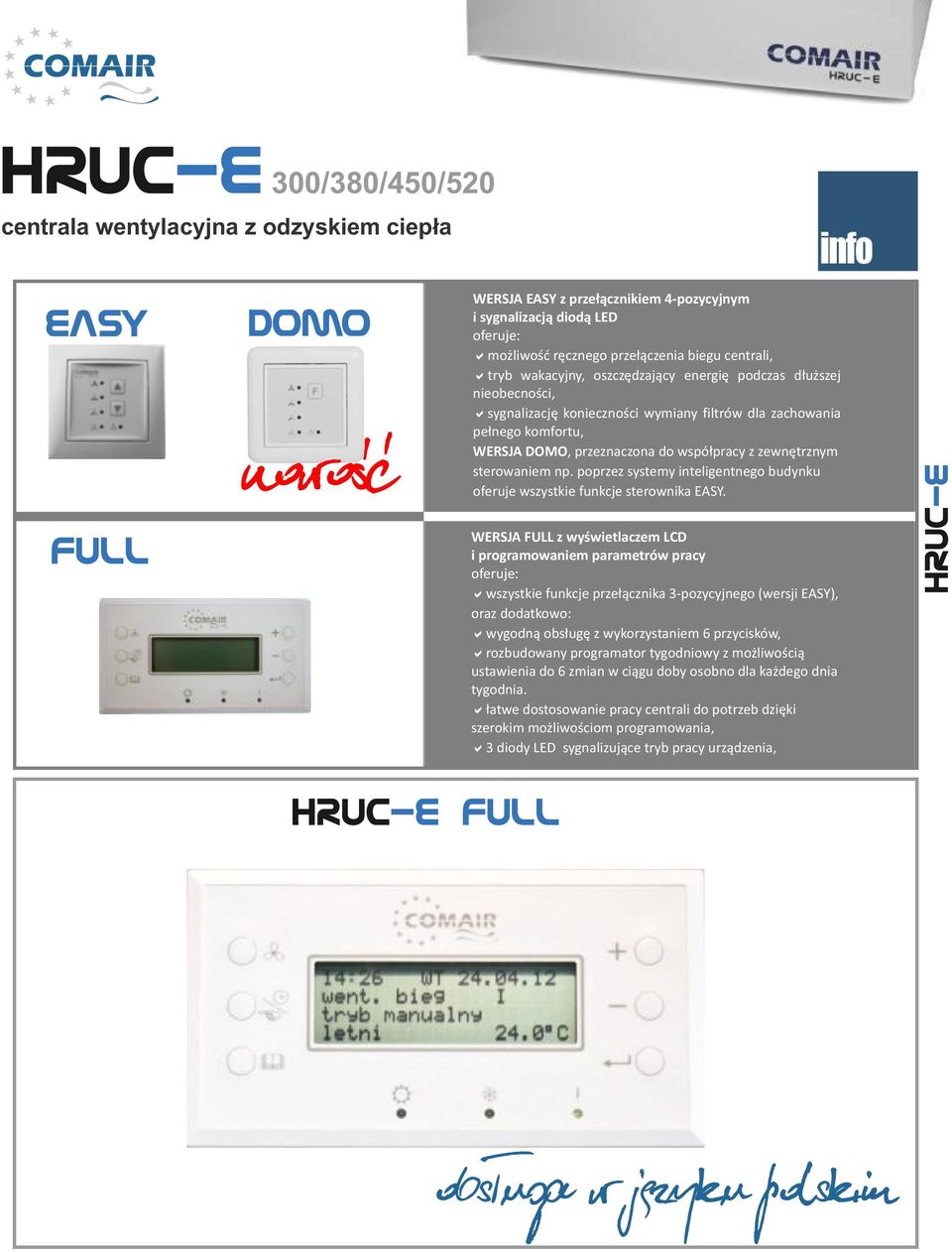

6 HRUC-E 300/380/450/520 Wentylacja mechaniczna z odzyskiem ciepła (rekuperacją) centrala wentylacyjna z odzyskiem ciepła info EASY FULL DOMO nowość WERSJA EASY z przełącznikiem 4-pozycyjnym i sygnalizacją diodą LED oferuje: amożliwość ręcznego przełączenia biegu centrali, atryb wakacyjny, oszczędzający energię podczas dłuższej nieobecności, asygnalizację konieczności wymiany filtrów dla zachowania pełnego komfortu, WERSJA DOMO, przeznaczona do współpracy z zewnętrznym sterowaniem np. poprzez systemy inteligentnego budynku oferuje wszystkie funkcje sterownika EASY. WERSJA FULL z wyświetlaczem LCD i programowaniem parametrów pracy oferuje: awszystkie funkcje przełącznika 3-pozycyjnego (wersji EASY), oraz dodatkowo: awygodną obsługę z wykorzystaniem 6 przycisków, arozbudowany programator tygodniowy z możliwością ustawienia do 6 zmian w ciągu doby osobno dla każdego dnia tygodnia. ałatwe dostosowanie pracy centrali do potrzeb dzięki szerokim możliwościom programowania, a3 diody LED sygnalizujące tryb pracy urządzenia, HRUC-E HRUC-E FULL obsługa w języku polskim

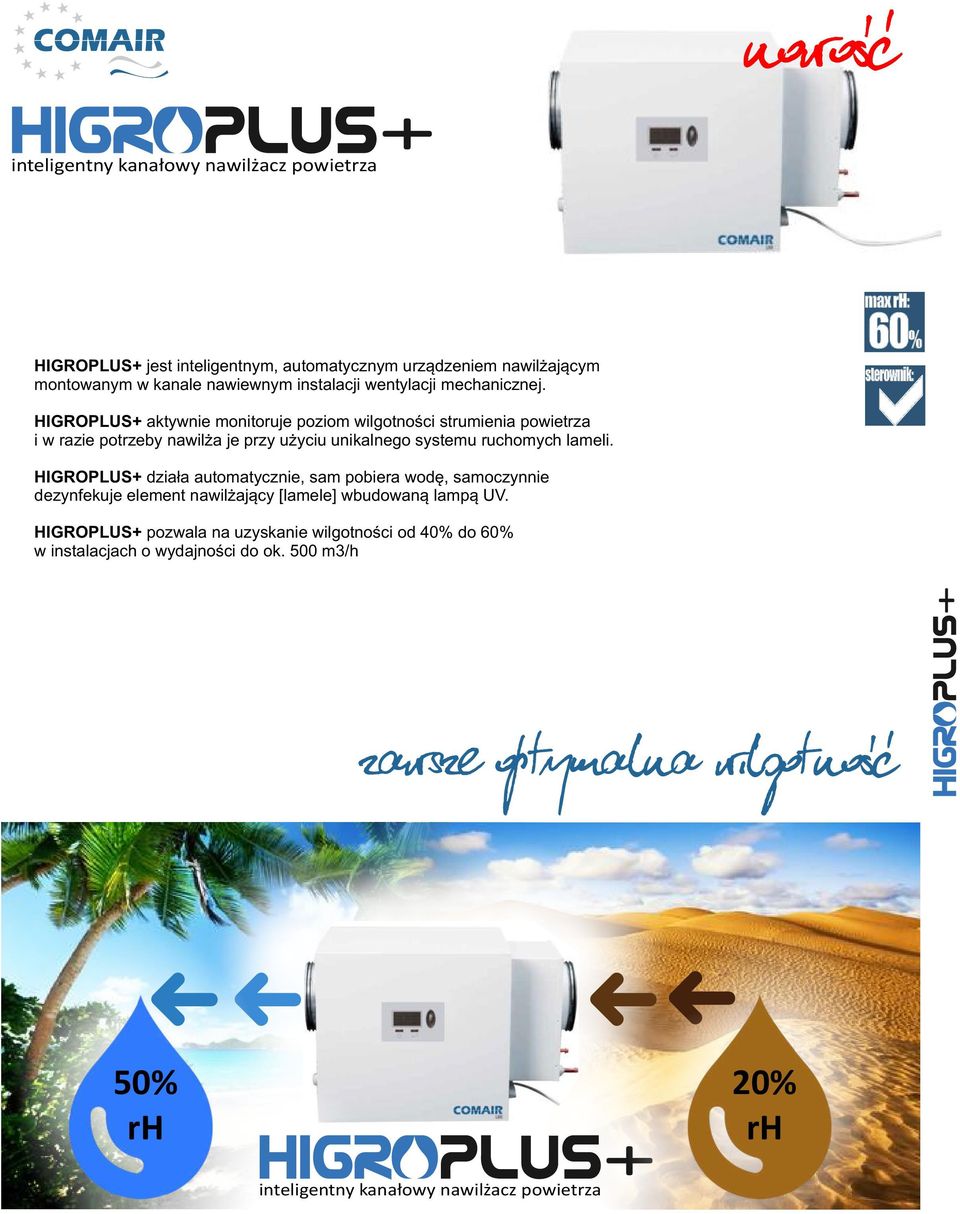

7 nowość inteligentny kanałowy nawilżacz powietrza HIGROPLUS+ jest inteligentnym, automatycznym urządzeniem nawilżającym montowanym w kanale nawiewnym instalacji wentylacji mechanicznej. max rh: 60% sterownik: HIGROPLUS+ aktywnie monitoruje poziom wilgotności strumienia powietrza i w razie potrzeby nawilża je przy użyciu unikalnego systemu ruchomych lameli. HIGROPLUS+ działa automatycznie, sam pobiera wodę, samoczynnie dezynfekuje element nawilżający [lamele] wbudowaną lampą UV. HIGROPLUS+ pozwala na uzyskanie wilgotności od 40% do 60% w instalacjach o wydajności do ok. 500 m3/h zawsze optymalna wilgotność 50% rh 20% rh inteligentny kanałowy nawilżacz powietrza

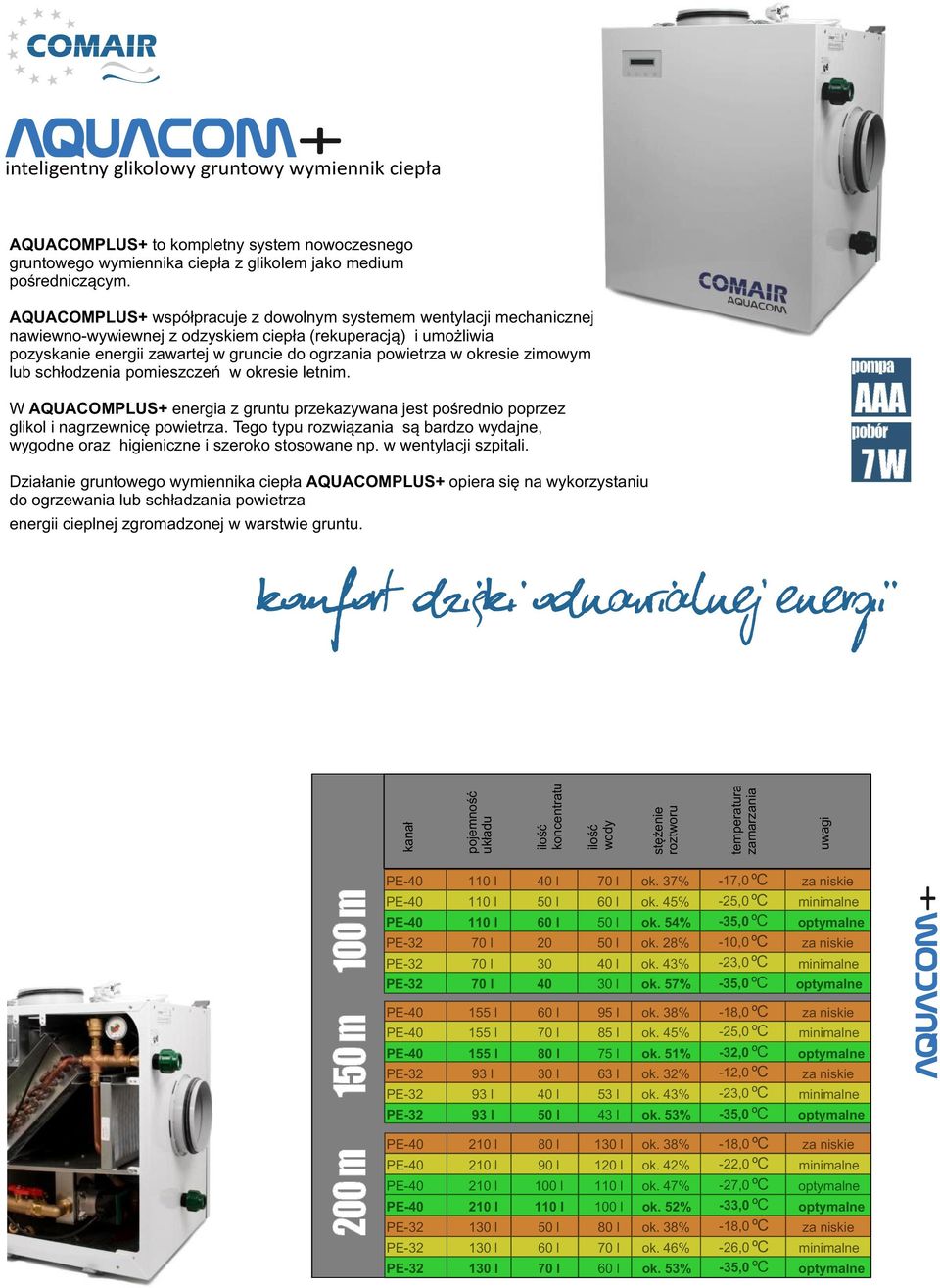

8 AQUACOM+ inteligentny glikolowy gruntowy wymiennik ciepła AQUACOMPLUS+ to kompletny system nowoczesnego gruntowego wymiennika ciepła z glikolem jako medium pośredniczącym. AQUACOMPLUS+ współpracuje z dowolnym systemem wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła (rekuperacją) i umożliwia pozyskanie energii zawartej w gruncie do ogrzania powietrza w okresie zimowym lub schłodzenia pomieszczeń w okresie letnim. W AQUACOMPLUS+ energia z gruntu przekazywana jest pośrednio poprzez glikol i nagrzewnicę powietrza. Tego typu rozwiązania są bardzo wydajne, wygodne oraz higieniczne i szeroko stosowane np. w wentylacji szpitali. Działanie gruntowego wymiennika ciepła AQUACOMPLUS+ opiera się na wykorzystaniu do ogrzewania lub schładzania powietrza energii cieplnej zgromadzonej w warstwie gruntu. pompa AAA pobór 7 W komfort dzięki odnawialnej energii 200 m 150 m 100 m kanał pojemność układu ilość koncentratu ilość wody stężenie roztworu temperatura zamarzania uwagi PE l 40 l 70 l ok. 37% -17,0 ºC za niskie PE l 50 l 60 l ok. 45% -25,0 ºC minimalne PE l 60 l 50 l ok. 54% -35,0 ºC optymalne PE l l ok. 28% -10,0 ºC za niskie PE l l ok. 43% -23,0 ºC minimalne PE l l ok. 57% -35,0 ºC optymalne PE l 60 l 95 l ok. 38% -18,0 ºC za niskie PE l 70 l 85 l ok. 45% -25,0 ºC minimalne PE l 80 l 75 l ok. 51% -32,0 ºC optymalne PE l 30 l 63 l ok. 32% -12,0 ºC za niskie PE l 40 l 53 l ok. 43% -23,0 ºC minimalne PE l 50 l 43 l ok. 53% -35,0 ºC optymalne PE l 80 l 130 l ok. 38% -18,0 ºC za niskie PE l 90 l 120 l ok. 42% -22,0 ºC minimalne PE l 100 l 110 l ok. 47% -27,0 ºC optymalne PE l 110 l 100 l ok. 52% -33,0 ºC optymalne PE l 50 l 80 l ok. 38% -18,0 ºC za niskie PE l 60 l 70 l ok. 46% -26,0 ºC minimalne PE l 70 l 60 l ok. 53% -35,0 ºC optymalne AQUACOM+

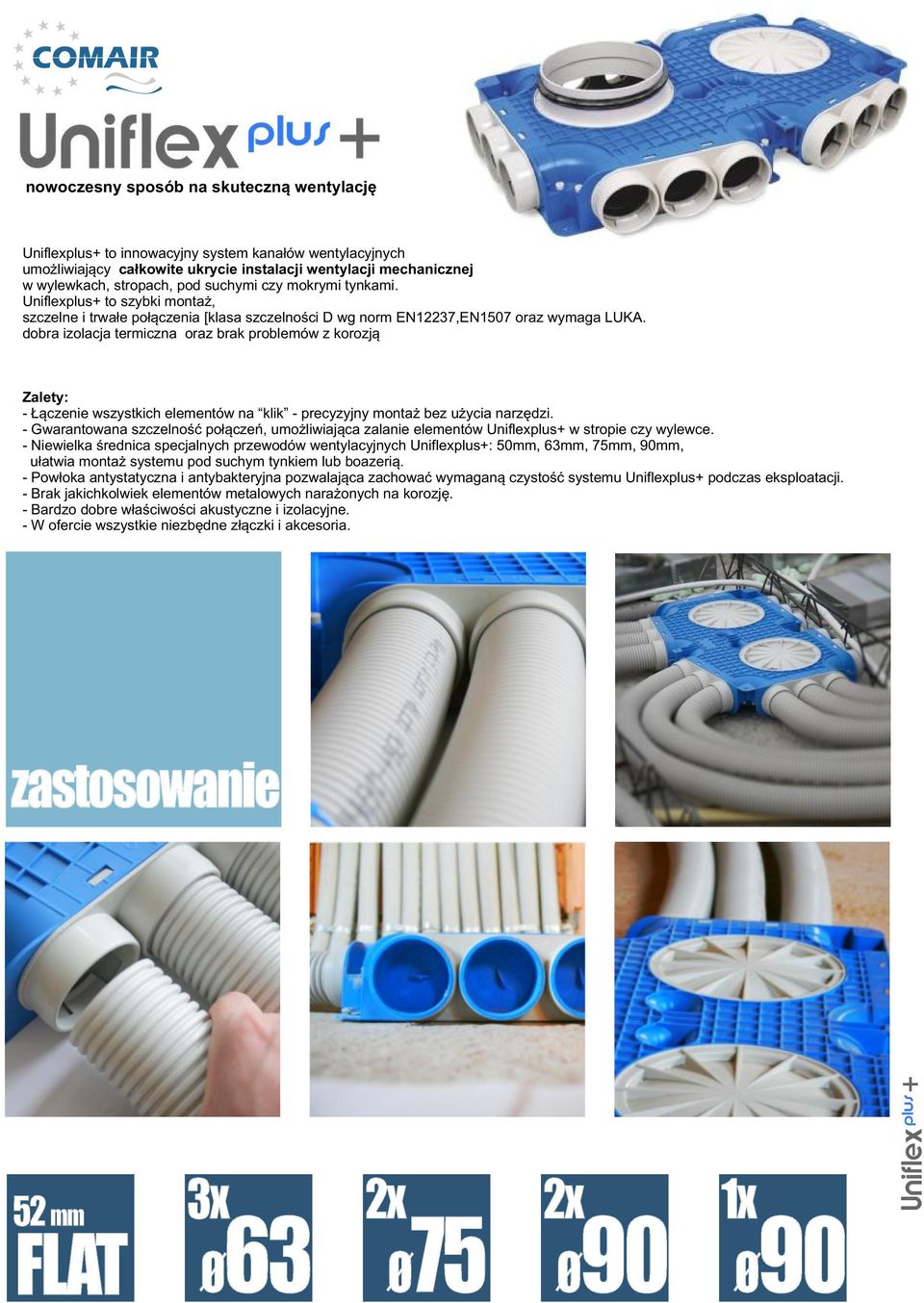

9 nowoczesny sposób na skuteczną wentylację Uniflexplus+ to innowacyjny system kanałów wentylacyjnych umożliwiający całkowite ukrycie instalacji wentylacji mechanicznej w wylewkach, stropach, pod suchymi czy mokrymi tynkami. Uniflexplus+ to szybki montaż, szczelne i trwałe połączenia [klasa szczelności D wg norm EN12237,EN1507 oraz wymaga LUKA. dobra izolacja termiczna oraz brak problemów z korozją Zalety: - Łączenie wszystkich elementów na klik - precyzyjny montaż bez użycia narzędzi. - Gwarantowana szczelność połączeń, umożliwiająca zalanie elementów Uniflexplus+ w stropie czy wylewce. - Niewielka średnica specjalnych przewodów wentylacyjnych Uniflexplus+: 50mm, 63mm, 75mm, 90mm, ułatwia montaż systemu pod suchym tynkiem lub boazerią. - Powłoka antystatyczna i antybakteryjna pozwalająca zachować wymaganą czystość systemu Uniflexplus+ podczas eksploatacji. - Brak jakichkolwiek elementów metalowych narażonych na korozję. - Bardzo dobre właściwości akustyczne i izolacyjne. - W ofercie wszystkie niezbędne złączki i akcesoria. zastosowanie 52 mm FLAT 3x Ø63 Ø75 Ø90 1x Ø90

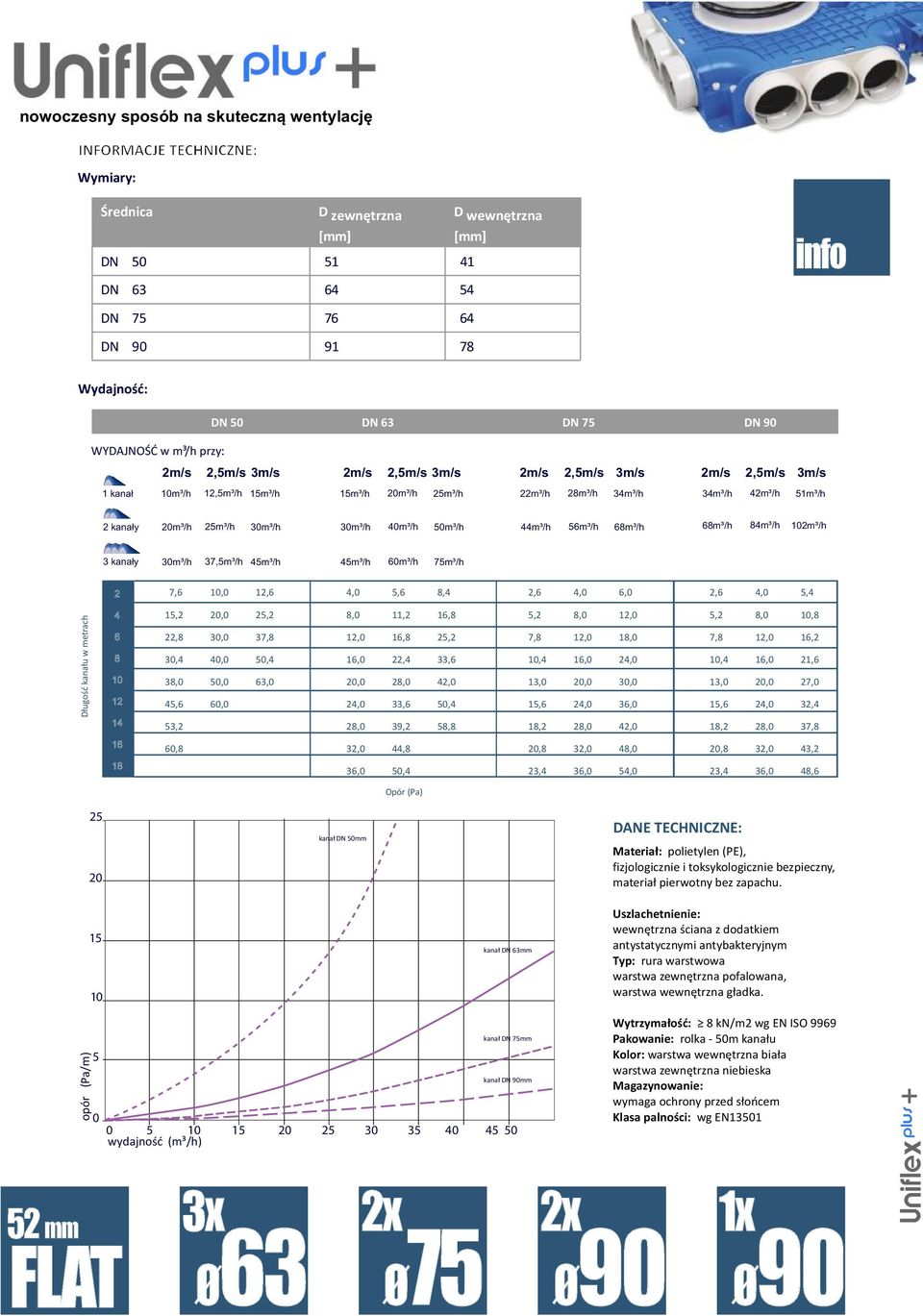

10 nowoczesny sposób na skuteczną wentylację INFORMACJE TECHNICZNE: Wymiary: Średnica D zewnętrzna [mm] D wewnętrzna [mm] DN DN DN DN info Wydajność: DN 50 DN 63 DN 75 DN 90 WYDAJNOŚĆ w m³/h przy: 2m/s 2,5m/s 3m/s 2m/s 2,5m/s 3m/s 2m/s 2,5m/s 3m/s 2m/s 2,5m/s 3m/s 1 kanał 10m³/h 12,5m³/h 15m³/h 15m³/h 20m³/h 25m³/h 22m³/h 28m³/h 34m³/h 34m³/h 42m³/h 51m³/h 2 kanały 20m³/h 25m³/h 30m³/h 30m³/h 40m³/h 50m³/h 44m³/h 56m³/h 68m³/h 68m³/h 84m³/h 102m³/h 3 kanały 30m³/h 37,5m³/h 45m³/h 45m³/h 60m³/h 75m³/h 7,6 10,0 12,6 4,0 5,6 8,4 2,6 4,0 6,0 2,6 4,0 5,4 Długość kanału w metrach 15,2 20,0 25,2 8,0 11,2 16,8 5,2 8,0 12,0 5,2 8,0 10,8 22,8 30,0 37,8 12,0 16,8 25,2 7,8 12,0 18,0 7,8 12,0 16,2 30,4 40,0 50,4 16,0 22,4 33,6 10,4 16,0 24,0 10,4 16,0 21,6 38,0 50,0 63,0 20,0 28,0 42,0 13,0 20,0 30,0 13,0 20,0 27,0 45,6 60,0 24,0 33,6 50,4 15,6 24,0 36,0 15,6 24,0 32,4 53,2 28,0 39,2 58,8 18,2 28,0 42,0 18,2 28,0 37,8 60,8 32,0 44,8 20,8 32,0 48,0 20,8 32,0 43,2 36,0 50,4 23,4 36,0 54,0 23,4 36,0 48,6 Opór (Pa) kanał DN 50mm DANE TECHNICZNE: Materiał: polietylen (PE), fizjologicznie i toksykologicznie bezpieczny, materiał pierwotny bez zapachu kanał DN 63mm Uszlachetnienie: wewnętrzna ściana z dodatkiem antystatycznymi antybakteryjnym Typ: rura warstwowa warstwa zewnętrzna pofalowana, warstwa wewnętrzna gładka. opór (Pa/m) 5 0 kanał DN 75mm kanał DN 90mm wydajność (m³/h) Wytrzymałość: 8 kn/m2 wg EN ISO 9969 Pakowanie: rolka - 50m kanału Kolor: warstwa wewnętrzna biała warstwa zewnętrzna niebieska Magazynowanie: wymaga ochrony przed słońcem Klasa palności: wg EN mm FLAT 3x Ø63 Ø75 Ø90 1x Ø90

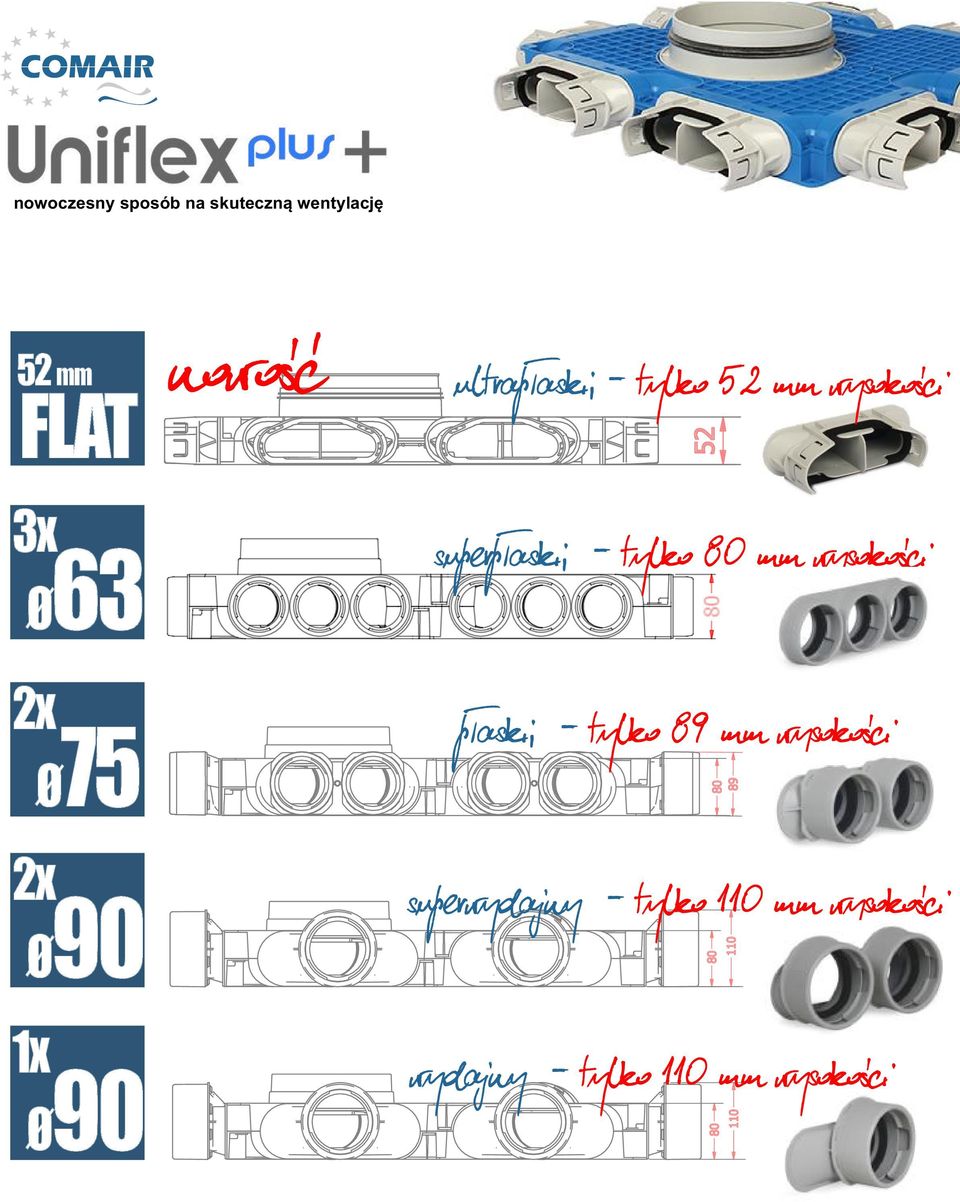

11 nowoczesny sposób na skuteczną wentylację ultrapłaski, - tylko 52 mm wysokości 52 nowość FLAT 52 mm superpłaski, =- tylko 80 mm wysokości Ø płaski, =- tylko 89 mm wysokości Ø superwydajny =- tylko 110 mm wysokości 1x Ø wydajny =- tylko 110 mm wysokości x Ø

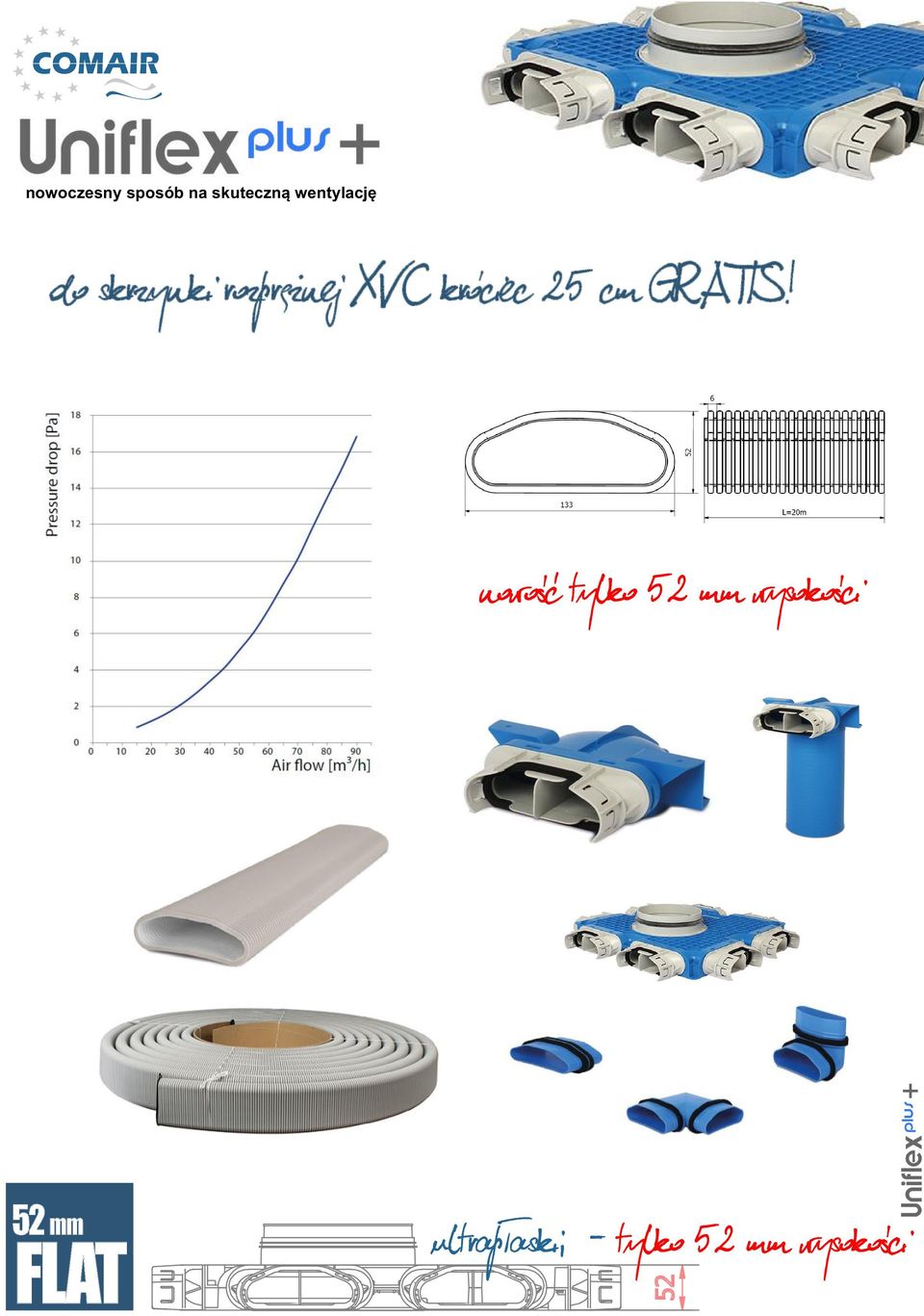

12 52 nowoczesny sposób na skuteczną wentylację do skrzynki rozprężnej XVC króciec 25 cm GRATIS! nowość tylko 52 mm wysokości 52 mm FLAT ultrapłaski, =- tylko 52 mm wysokości

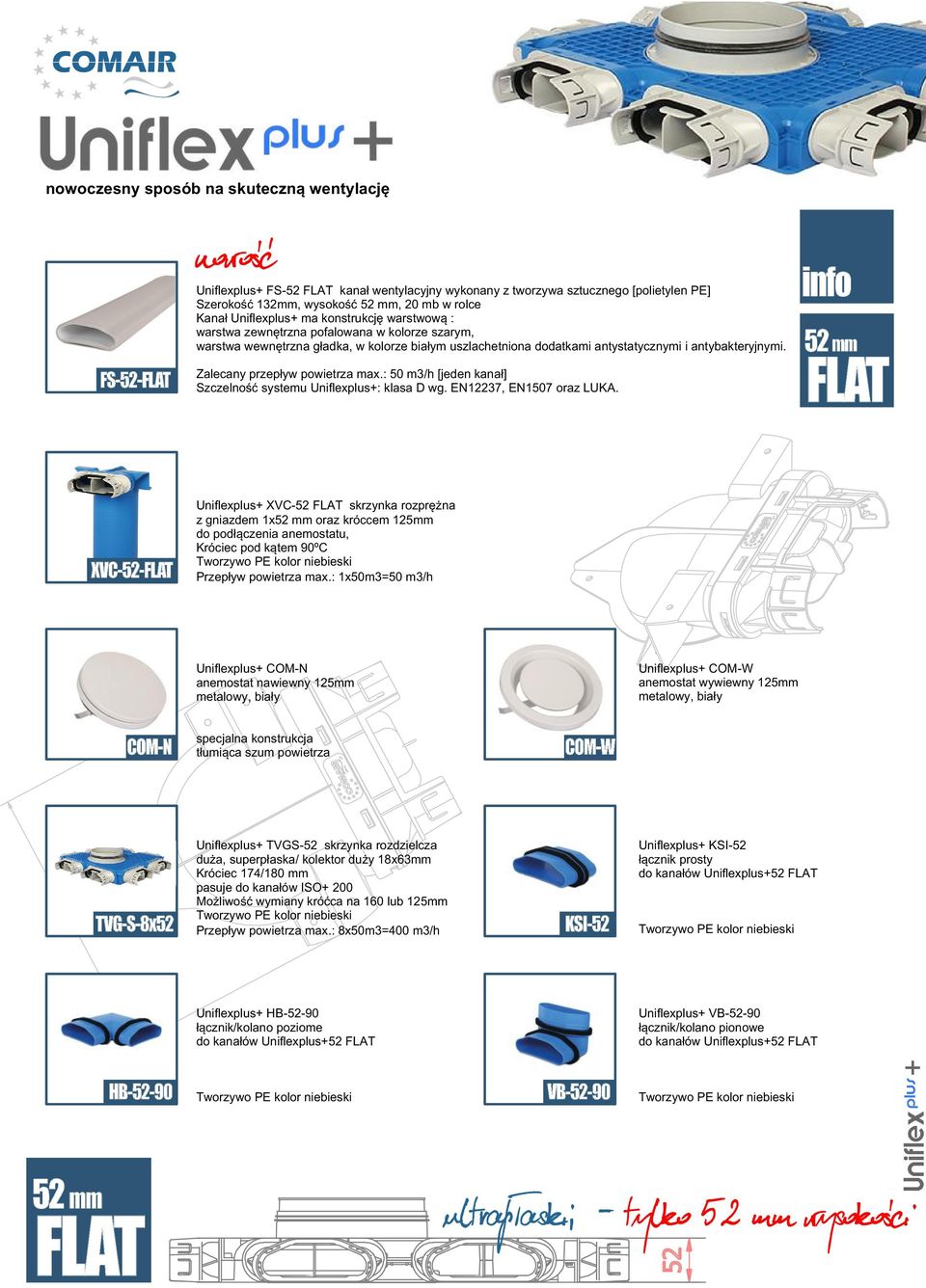

13 52 nowoczesny sposób na skuteczną wentylację FS-52-FLAT nowość Uniflexplus+ FS-52 FLAT kanał wentylacyjny wykonany z tworzywa sztucznego [polietylen PE] Szerokość 132mm, wysokość 52 mm, 20 mb w rolce Kanał Uniflexplus+ ma konstrukcję warstwową : warstwa zewnętrzna pofalowana w kolorze szarym, warstwa wewnętrzna gładka, w kolorze białym uszlachetniona dodatkami antystatycznymi i antybakteryjnymi. Zalecany przepływ powietrza max.: 50 m3/h [jeden kanał] Szczelność systemu Uniflexplus+: klasa D wg. EN12237, EN1507 oraz LUKA. info 52 mm FLAT XVC-52-FLAT Uniflexplus+ XVC-52 FLAT skrzynka rozprężna z gniazdem 1x52 mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 90ºC Przepływ powietrza max.: 1x50m3=50 m3/h Uniflexplus+ COM-N anemostat nawiewny 125mm metalowy, biały Uniflexplus+ COM-W anemostat wywiewny 125mm metalowy, biały COM-N specjalna konstrukcja tłumiąca szum powietrza COM-W 218 TVG-S-8x52 Uniflexplus+ TVGS-52 skrzynka rozdzielcza duża, superpłaska/ kolektor duży 18x63mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 8x50m3=400 m3/h KSI-52 Uniflexplus+ KSI-52 łącznik prosty do kanałów Uniflexplus+52 FLAT Uniflexplus+ HB łącznik/kolano poziome do kanałów Uniflexplus+52 FLAT Uniflexplus+ VB łącznik/kolano pionowe do kanałów Uniflexplus+52 FLAT HB VB mm FLAT ultrapłaski, =- tylko 52 mm wysokości

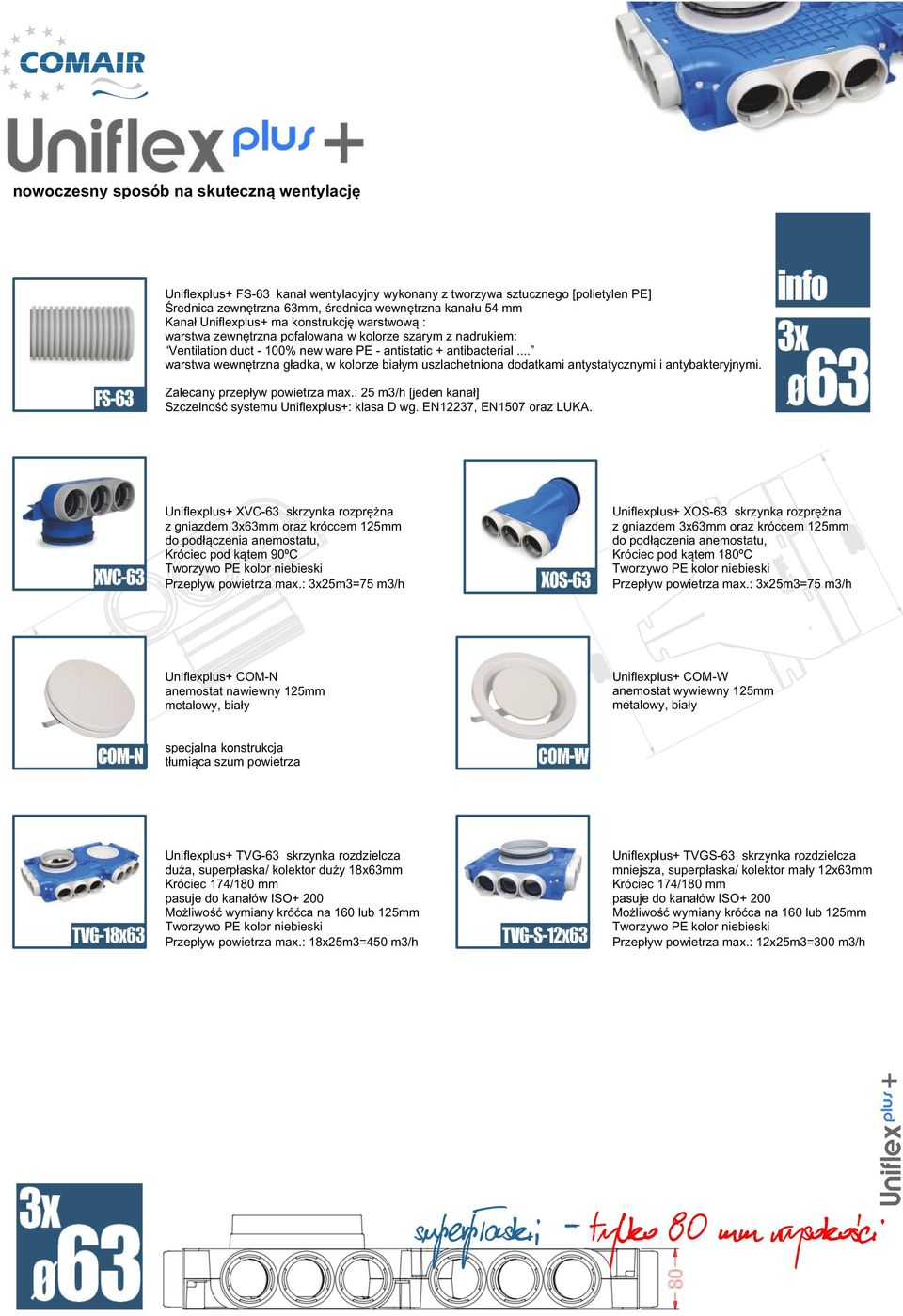

14 nowoczesny sposób na skuteczną wentylację Uniflexplus+ FS-63 kanał wentylacyjny wykonany z tworzywa sztucznego [polietylen PE] Średnica zewnętrzna 63mm, średnica wewnętrzna kanału 54 mm Kanał Uniflexplus+ ma konstrukcję warstwową : warstwa zewnętrzna pofalowana w kolorze szarym z nadrukiem: Ventilation duct - 100% new ware PE - antistatic + antibacterial... warstwa wewnętrzna gładka, w kolorze białym uszlachetniona dodatkami antystatycznymi i antybakteryjnymi. XVC-63 Uniflexplus+ XVC-63 skrzynka rozprężna z gniazdem 3x63mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 90ºC Przepływ powietrza max.: 3x25m3=75 m3/h 63 Uniflexplus+ XOS-63 skrzynka rozprężna z gniazdem 3x63mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 180ºC Przepływ powietrza max.: 3x25m3=75 m3/h 230 Zalecany przepływ powietrza max.: 25 m3/h [jeden kanał] Szczelność systemu Uniflexplus+: klasa D wg. EN12237, EN1507 oraz LUKA. XOS FS-63 info 3x Ø Uniflexplus+ COM-W anemostat wywiewny 125mm metalowy, biały 70 Uniflexplus+ COM-N anemostat nawiewny 125mm metalowy, biały COM-N TVG-18x63 3x Ø 63 specjalna konstrukcja tłumiąca szum powietrza COM-W Uniflexplus+ TVG-63 skrzynka rozdzielcza duża, superpłaska/ kolektor duży 18x63mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 18x25m3=450 m3/h TVG-S-163 Uniflexplus+ TVGS-63 skrzynka rozdzielcza mniejsza, superpłaska/ kolektor mały 163mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 125m3=300 m3/h superpłaski, =- tylko 80 mm wysokości

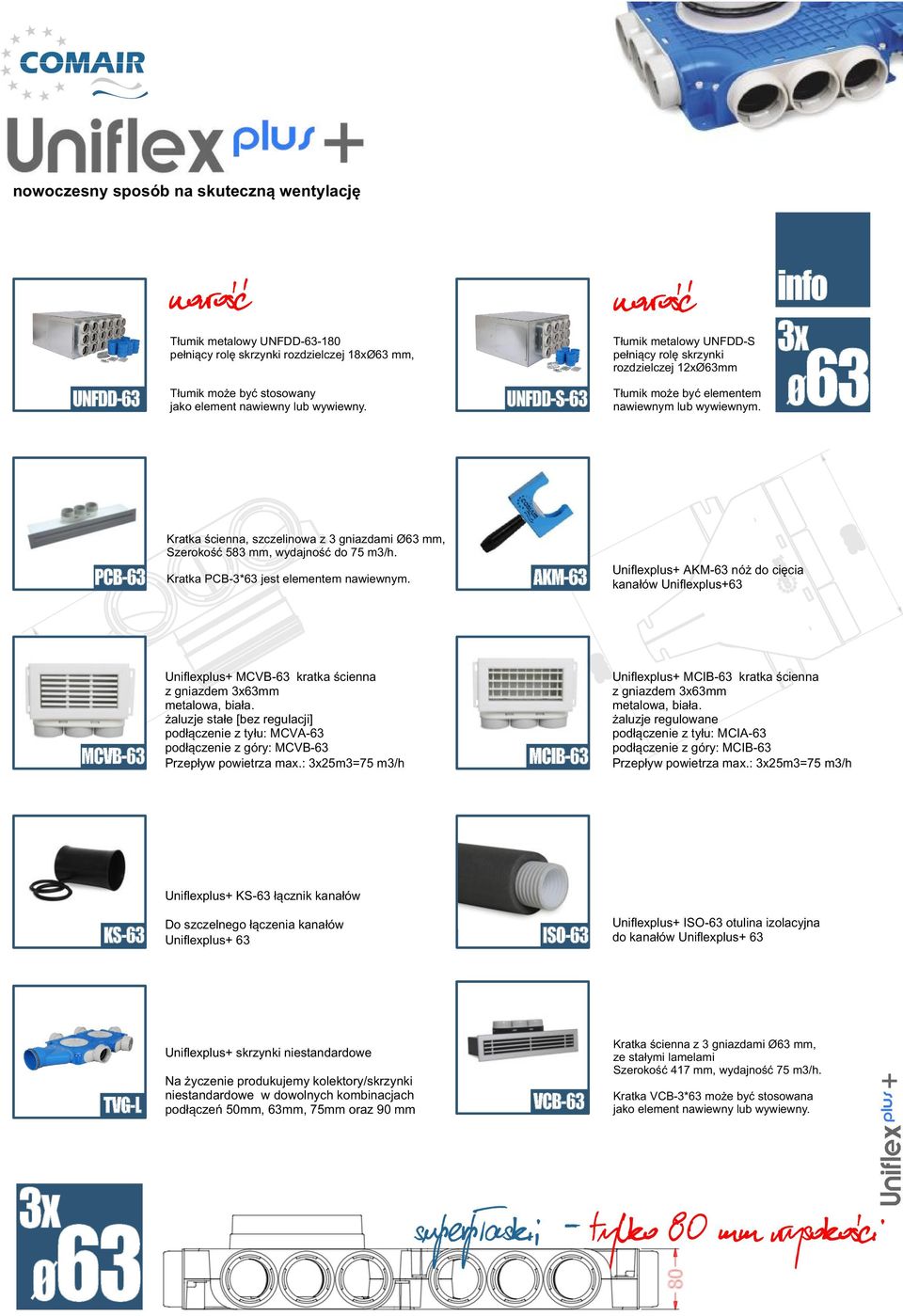

15 nowoczesny sposób na skuteczną wentylację nowość nowość Tłumik metalowy UNFDD pełniący rolę skrzynki rozdzielczej 18xØ63 mm, UNFDD-S-63 Tłumik może być stosowany jako element nawiewny lub wywiewny. Tłumik może być elementem nawiewnym lub wywiewnym UNFDD-63 Tłumik metalowy UNFDD-S pełniący rolę skrzynki rozdzielczej 1Ø63mm info 3x Ø Kratka ścienna, szczelinowa z 3 gniazdami Ø63 mm, Szerokość 583 mm, wydajność do 75 m3/h. 70 MCVB-63 AKM-63 Kratka PCB-3*63 jest elementem nawiewnym. Uniflexplus+ AKM-63 nóż do cięcia kanałów Uniflexplus PCB-63 Uniflexplus+ MCVB-63 kratka ścienna z gniazdem 3x63mm metalowa, biała. żaluzje stałe [bez regulacji] podłączenie z tyłu: MCVA-63 podłączenie z góry: MCVB-63 Przepływ powietrza max.: 3x25m3=75 m3/h MCIB-63 Uniflexplus+ MCIB-63 kratka ścienna z gniazdem 3x63mm metalowa, biała. żaluzje regulowane podłączenie z tyłu: MCIA-63 podłączenie z góry: MCIB-63 Przepływ powietrza max.: 3x25m3=75 m3/h Uniflexplus+ KS-63 łącznik kanałów KS-63 Do szczelnego łączenia kanałów Uniflexplus+ 63 ISO-63 Kratka ścienna z 3 gniazdami Ø63 mm, ze stałymi lamelami Szerokość 417 mm, wydajność 75 m3/h. Uniflexplus+ skrzynki niestandardowe TVG-L 3x Ø 63 Na życzenie produkujemy kolektory/skrzynki niestandardowe w dowolnych kombinacjach podłączeń 50mm, 63mm, 75mm oraz 90 mm Uniflexplus+ ISO-63 otulina izolacyjna do kanałów Uniflexplus+ 63 VCB-63 Kratka VCB-3*63 może być stosowana jako element nawiewny lub wywiewny. superpłaski, =- tylko 80 mm wysokości

16 80 nowoczesny sposób na skuteczną wentylację FS-75 Uniflexplus+ FS-75 kanał wentylacyjny wykonany z tworzywa sztucznego [polietylen PE] Średnica zewnętrzna 75mm, średnica wewnętrzna kanału 64 mm Kanał Uniflexplus+ ma konstrukcję warstwową : warstwa zewnętrzna pofalowana w kolorze szarym z nadrukiem: Ventilation duct - 100% new ware PE - antistatic + antibacterial... warstwa wewnętrzna gładka, w kolorze białym uszlachetniona dodatkami antystatycznymi i antybakteryjnymi. Zalecany przepływ powietrza max.: 34 m3/h [jeden kanał] Szczelność systemu Uniflexplus+: klasa D wg. EN12237, EN1507 oraz LUKA. info Ø75 XVC-75 Uniflexplus+ XVC-75 skrzynka rozprężna z gniazdem 75mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 90ºC Przepływ powietrza max.: 34m3=68 m3/h FS-52-FLAT Uniflexplus+ XOS-75 skrzynka rozprężna z gniazdem 75mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 180ºC Przepływ powietrza max.: 34m3=68 m3/h Uniflexplus+ COM-N anemostat nawiewny 125mm metalowy, biały Uniflexplus+ COM-W anemostat wywiewny 125mm metalowy, biały COM-N specjalna konstrukcja tłumiąca szum powietrza COM-W TVG-175 Uniflexplus+ TVG-75 skrzynka rozdzielcza duża, superpłaska/ kolektor duży 175mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 134m3=408 m3/h TVG-S-8x75 Uniflexplus+ TVGS-75 skrzynka rozdzielcza mniejsza, superpłaska/ kolektor mały 8x75mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 8x34m3=272 m3/h Ø75 płaski, =- tylko 89 mm wysokości 89

17 nowoczesny sposób na skuteczną wentylację nowość nowość Tłumik metalowy UNFDD pełniący rolę skrzynki rozdzielczej 1Ø75 mm, MCIA-75 Uniflexplus+ MCVB-75 kratka ścienna z gniazdem 75mm metalowa, biała. żaluzje stałe [bez regulacji] podłączenie z tyłu: MCVA-75 podłączenie z góry: MCVB-75 Przepływ powietrza max.: 34m3=68 m3/h PCB-75 Uniflexplus+ PCB-75 kratka ścienna, szczelinowa, nawiewna z 2 gniazdami Ø75 mm, Szerokość 583 mm, Metalowa, biała. Przepływ powietrza max.: 34m3=68 m3/h UNFDD-S-75 Tłumik może być elementem nawiewnym lub wywiewnym Tłumik może być stosowany jako element nawiewny lub wywiewny. AKM-75 Uniflexplus+ AKM-75 nóż do cięcia kanałów Uniflexplus UNFDD-75 Tłumik metalowy UNFDD-S pełniący rolę skrzynki rozdzielczej 8xØ75mm info Ø MCIB-75 Uniflexplus+ MCIB-75 kratka ścienna z gniazdem 75mm metalowa, biała. żaluzje regulowane podłączenie z tyłu: MCIA-75 podłączenie z góry: MCIB-75 Przepływ powietrza max.: 34m3=68 m3/h Uniflexplus+ KS-75 łącznik kanałów Do szczelnego łączenia kanałów Uniflexplus+ 75 Uniflexplus+ KB-75 łącznik/kolano 90 KB-75 Ø 75 Do szczelnego łączenia kanałów Uniflexplus+ 75 pod kątem 90 ISO-75 Uniflexplus+ ISO-75 otulina izolacyjna do kanałów Uniflexplus+ 75 Uniflexplus+ VCB-75 kratka ścienna, z 2 gniazdami Ø75 mm, Szerokość 417 mm VCB-75 Metalowa, biała. Przepływ powietrza max.: 34m3=68 m3/h płaski, =- tylko 89 mm wysokości KS-75

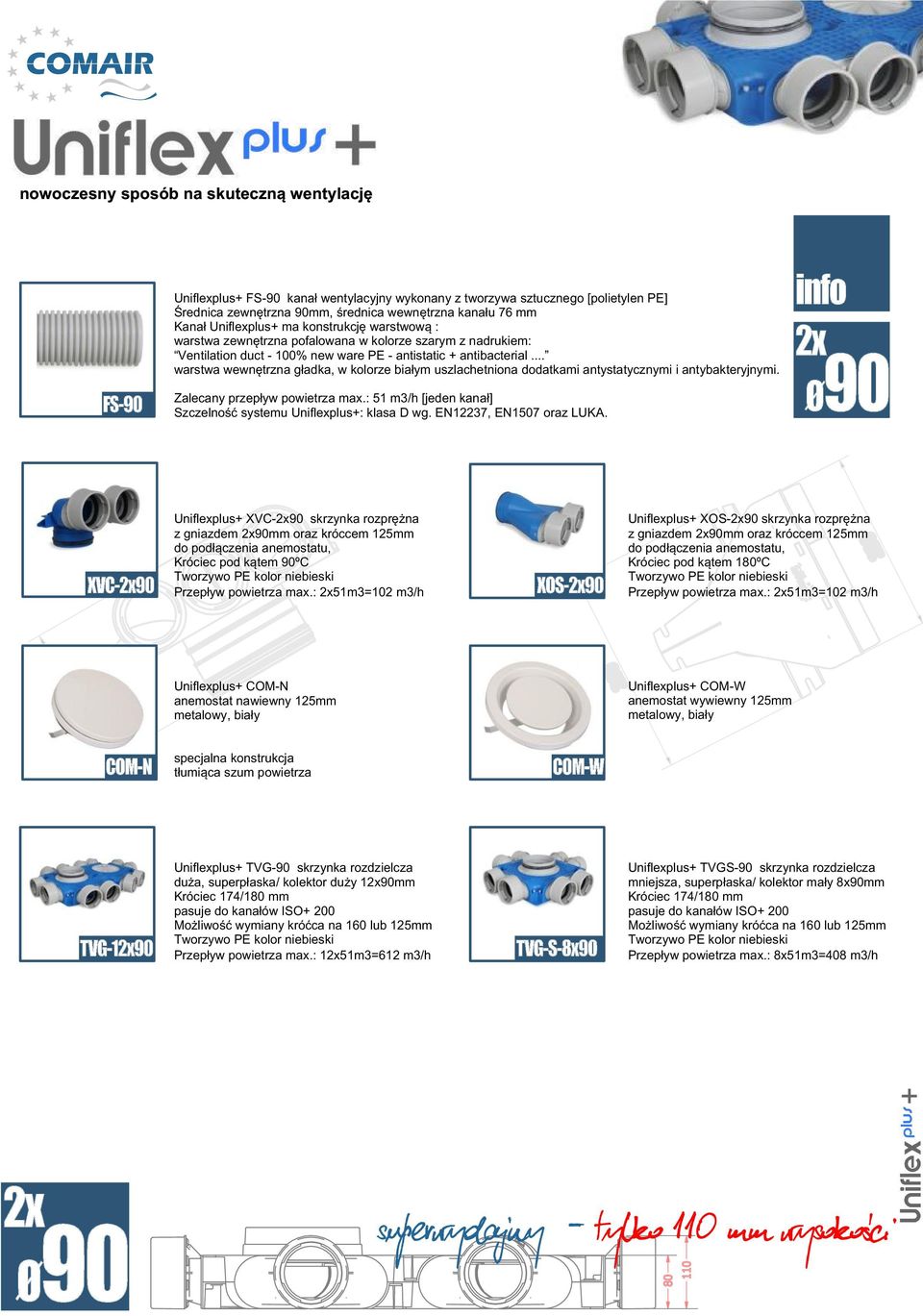

18 nowoczesny sposób na skuteczną wentylację FS-90 Uniflexplus+ FS-90 kanał wentylacyjny wykonany z tworzywa sztucznego [polietylen PE] Średnica zewnętrzna 90mm, średnica wewnętrzna kanału 76 mm Kanał Uniflexplus+ ma konstrukcję warstwową : warstwa zewnętrzna pofalowana w kolorze szarym z nadrukiem: Ventilation duct - 100% new ware PE - antistatic + antibacterial... warstwa wewnętrzna gładka, w kolorze białym uszlachetniona dodatkami antystatycznymi i antybakteryjnymi. Zalecany przepływ powietrza max.: 51 m3/h [jeden kanał] Szczelność systemu Uniflexplus+: klasa D wg. EN12237, EN1507 oraz LUKA. info Ø90 XVC-90 Uniflexplus+ XVC-90 skrzynka rozprężna z gniazdem 90mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 90ºC Przepływ powietrza max.: 51m3=102 m3/h XOS-90 Uniflexplus+ XOS-90 skrzynka rozprężna z gniazdem 90mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 180ºC Przepływ powietrza max.: 51m3=102 m3/h Uniflexplus+ COM-N anemostat nawiewny 125mm metalowy, biały 260 Uniflexplus+ COM-W anemostat wywiewny 125mm metalowy, biały 70 COM-N specjalna konstrukcja tłumiąca szum powietrza COM-W TVG-190 Uniflexplus+ TVG-90 skrzynka rozdzielcza duża, superpłaska/ kolektor duży 190mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 151m3=612 m3/h TVG-S-8x90 Uniflexplus+ TVGS-90 skrzynka rozdzielcza mniejsza, superpłaska/ kolektor mały 8x90mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 8x51m3=408 m3/h Ø90 superwydajny =- tylko 110 mm wysokości

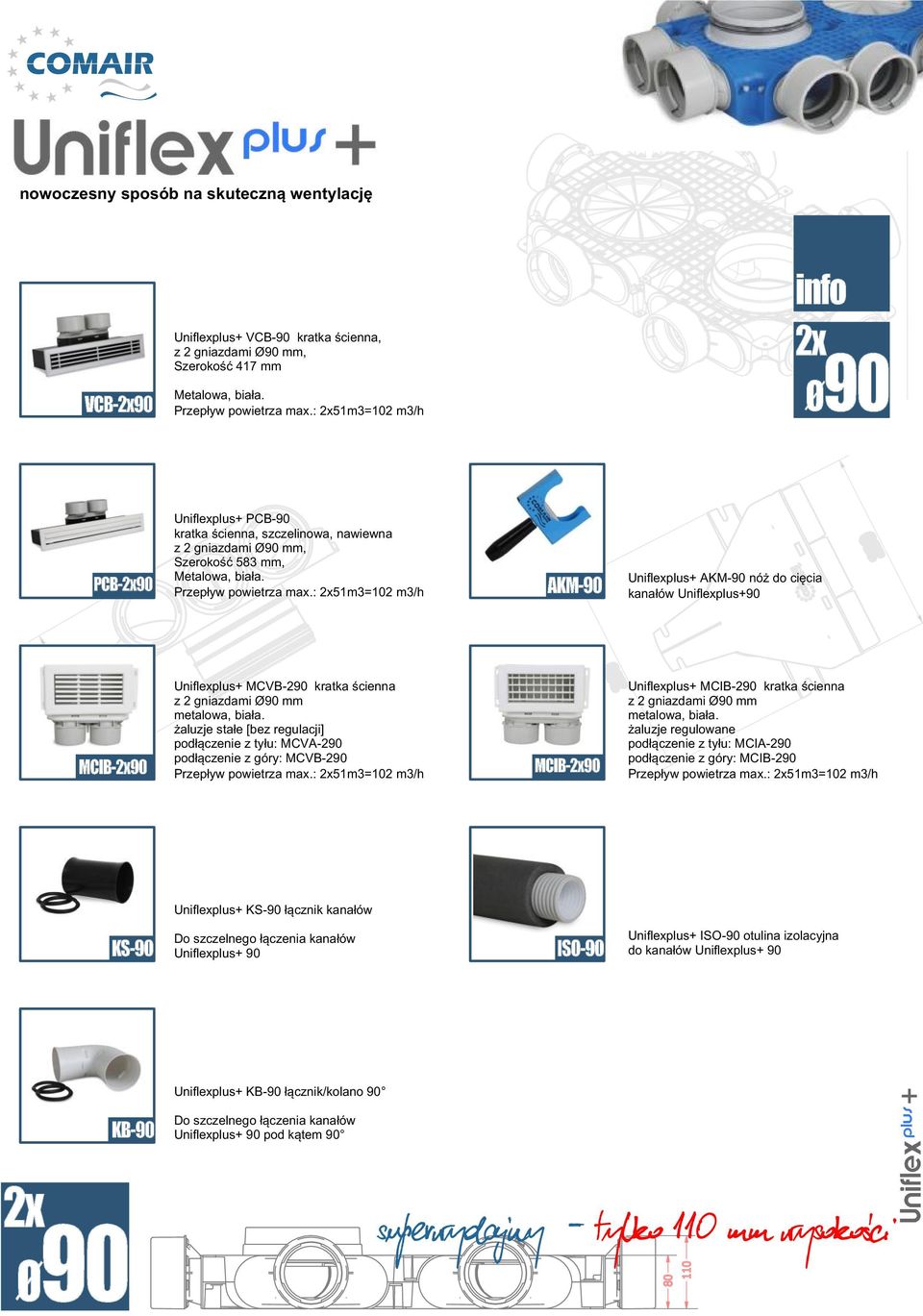

19 nowoczesny sposób na skuteczną wentylację info Ø Uniflexplus+ VCB-90 kratka ścienna, z 2 gniazdami Ø90 mm, Szerokość 417 mm 70 MCIB-90 Uniflexplus+ MCVB-290 kratka ścienna z 2 gniazdami Ø90 mm metalowa, biała. żaluzje stałe [bez regulacji] podłączenie z tyłu: MCVA-290 podłączenie z góry: MCVB-290 Przepływ powietrza max.: 51m3=102 m3/h 230 PCB-90 Uniflexplus+ PCB-90 kratka ścienna, szczelinowa, nawiewna z 2 gniazdami Ø90 mm, Szerokość 583 mm, Metalowa, biała. Przepływ powietrza max.: 51m3=102 m3/h 90 AKM-90 Uniflexplus+ AKM-90 nóż do cięcia kanałów Uniflexplus Metalowa, biała. Przepływ powietrza max.: 51m3=102 m3/h 80 VCB-90 MCIB-90 Uniflexplus+ MCIB-290 kratka ścienna z 2 gniazdami Ø90 mm metalowa, biała. żaluzje regulowane podłączenie z tyłu: MCIA-290 podłączenie z góry: MCIB-290 Przepływ powietrza max.: 51m3=102 m3/h Uniflexplus+ KS-90 łącznik kanałów KS-90 Do szczelnego łączenia kanałów Uniflexplus+ 90 ISO-90 Uniflexplus+ ISO-90 otulina izolacyjna do kanałów Uniflexplus+ 90 Uniflexplus+ KB-90 łącznik/kolano 90 Ø 90 Do szczelnego łączenia kanałów Uniflexplus+ 90 pod kątem 90 superwydajny =- tylko 110 mm wysokości 110 KB-90 80

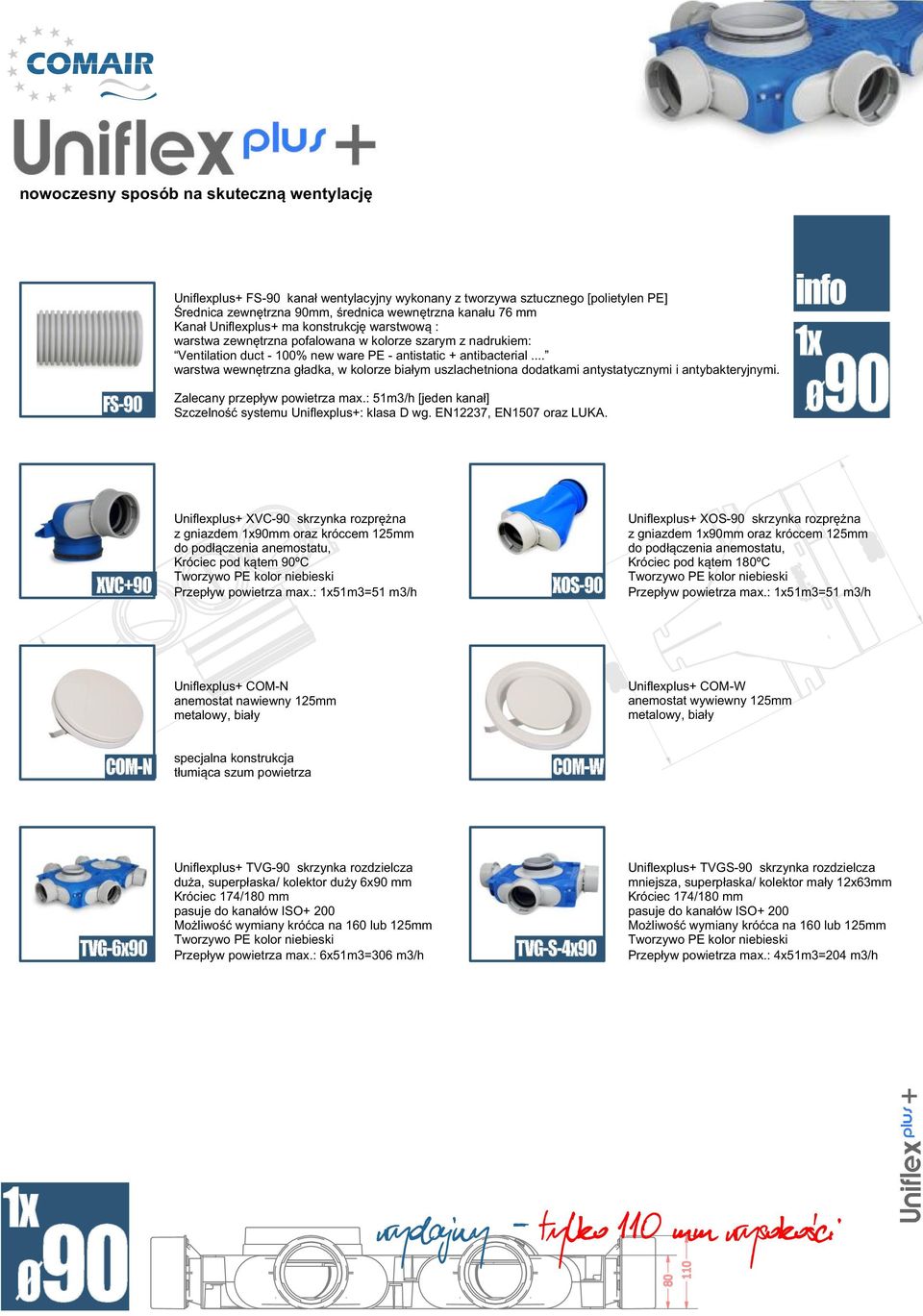

20 80 nowoczesny sposób na skuteczną wentylację FS-90 Uniflexplus+ FS-90 kanał wentylacyjny wykonany z tworzywa sztucznego [polietylen PE] Średnica zewnętrzna 90mm, średnica wewnętrzna kanału 76 mm Kanał Uniflexplus+ ma konstrukcję warstwową : warstwa zewnętrzna pofalowana w kolorze szarym z nadrukiem: Ventilation duct - 100% new ware PE - antistatic + antibacterial... warstwa wewnętrzna gładka, w kolorze białym uszlachetniona dodatkami antystatycznymi i antybakteryjnymi. Zalecany przepływ powietrza max.: 51m3/h [jeden kanał] Szczelność systemu Uniflexplus+: klasa D wg. EN12237, EN1507 oraz LUKA. info 1x Ø90 XVC+90 Uniflexplus+ XVC-90 skrzynka rozprężna z gniazdem 1x90mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 90ºC Przepływ powietrza max.: 1x51m3=51 m3/h XOS-90 Uniflexplus+ XOS-90 skrzynka rozprężna z gniazdem 1x90mm oraz króccem 125mm do podłączenia anemostatu, Króciec pod kątem 180ºC Przepływ powietrza max.: 1x51m3=51 m3/h Uniflexplus+ COM-N anemostat nawiewny 125mm metalowy, biały 260 Uniflexplus+ COM-W anemostat wywiewny 125mm metalowy, biały 70 COM-N specjalna konstrukcja tłumiąca szum powietrza COM-W TVG-6x90 Uniflexplus+ TVG-90 skrzynka rozdzielcza duża, superpłaska/ kolektor duży 6x90 mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 6x51m3=306 m3/h TVG-S-4x90 Uniflexplus+ TVGS-90 skrzynka rozdzielcza mniejsza, superpłaska/ kolektor mały 163mm Króciec 174/180 mm pasuje do kanałów ISO+ 200 Możliwość wymiany króćca na 160 lub 125mm Przepływ powietrza max.: 4x51m3=204 m3/h 1x Ø90 110wydajny =- tylko 110 mm wysokości

21 80 nowoczesny sposób na skuteczną wentylację VCB-90 Uniflexplus+ VCB-90 kratka ścienna, z 1 gniazdem Ø90 mm, Szerokość 417 mm Metalowa, biała. Przepływ powietrza max.: 1x51m3 info 1x Ø90 PCB-90 Uniflexplus+ PCB-90 kratka ścienna, szczelinowa, nawiewna z 1 gniazdem Ø90 mm, Szerokość 583 mm, Metalowa, biała. Przepływ powietrza max.: 1x51m3 AKM-90 Uniflexplus+ AKM-90 nóż do cięcia kanałów Uniflexplus MCVB-90 Uniflexplus+ MCVB-90 kratka ścienna z gniazdem 1x90mm metalowa, biała. żaluzje stałe [bez regulacji] podłączenie z tyłu: MCVA-90 podłączenie z góry: MCVB-90 Przepływ powietrza max.: 1x51m3=51 m3/h 260 MCIB-90 Uniflexplus+ MCIB-90 kratka ścienna z gniazdem 1x90mm metalowa, biała. żaluzje regulowane podłączenie z tyłu: MCIA-90 podłączenie z góry: MCIB-90 Przepływ powietrza max.: 1x51m3=51 m3/h Uniflexplus+ KS-90 łącznik kanałów KS-90 Do szczelnego łączenia kanałów Uniflexplus+ 90 ISO-90 Uniflexplus+ ISO-90 otulina izolacyjna do kanałów Uniflexplus+ 90 KB-90 Uniflexplus+ KB-90 łącznik/kolano 90 Do szczelnego łączenia kanałów Uniflexplus+ 90 pod kątem 90 1x Ø90 110wydajny =- tylko 110 mm wysokości

22 nowoczesny sposób na skuteczną wentylację Na życzenie produkujemy kolektory/skrzynki niestandardowe w dowolnych kombinacjach podłączeń 50mm, 63mm, 75mm, 1x90mm, oraz 90 mm Informację o poszczególnych podłączeniach określa kod produktu zgodnie z informacjami w tabeli poniżej. Pierwsze 6 cyfr kodu (pierwsze 4 cyfry dla kolektora pośredniego) określają rodzaj i układ przyłączy bocznych. Uwaga! wysokość przyłączy 75mm i 90 mm jest większa od wysokości samego kolektora - przy projektowaniu instalacji należy przewidzieć większą ilośc miejsca. Kolejne 4 cyfry kodu (kolejne 2 cyfry dla kolektora pośredniego) określają rodzaj i średnicę króćców zgodnie z informacjami w drugiej części tabeli. TVG-L XXXXXX.XXXX przyłącza boczne (1,2,3,4,5,6) króćce z góry i z dołu (A,B,C,D) Z GÓRY i DOŁU przyłącza BOCZNE podłączenie średnica kod 63mm 6 75mm 7 90mm 9 90mm 2 zaślepka D króciec Ø125mm 5 króciec Ø160mm 6 króciec Ø180mm 8 zaślepka D D 2 B A 1 A C B przyłącza boczne: 1,2,3,4,5,6 oraz króćce A,B,C,D kolektor główny przyłącza boczne: 1,2,3,4 oraz króćce A,B kolektor pośredni Przykład kolektor główny z przyłączami bocznymi: 4x3Ø63mm oraz 2Ø75mm, wyposażony w 2 króćce 180 mm oraz dwie zaślepki: TVG-L D8D Czas realizacji zamówień na kolektory niestandardowe wynosi do 21 dni.

23 kanały wentylacyjne izolowane fabrycznie Isocomplus+ to nowoczesny system izolowanych kanałów wentylacyjnych, kształtek i złączek, przeznaczony do budowy instalacji wentylacji mechanicznej. Specjalna, warstwowa konstrukcja zapewnia doskonałe właściwości termoizolacyjne i akustyczne kanałów Isocomplus+ ZALETY: doskonała izolacja termiczna i akustyczna dzięki połączeniu właściwości tworzywa HDPE. duża wytrzymałość mechaniczna i trwałość dzięki zastosowaniu wysokiej jakości tworzyw sztucznych i gumy. łatwy i szybki montaż, niewielka waga i prosta obróbka. efektywna logistyka, dzięki małej ilości elementów. elastyczne złączki, dodatkowo niwelujące drgania. neutralne dla środowiska 100% materiałów podlega recyklingowi zastosowanie opór Pa/m Isocomplus+ Ø160mm przepływ powietrza m³/h opór Pa/m Isocomplus+ Ø200mm przepływ powietrza m³/h

24 kanały wentylacyjne izolowane fabrycznie ISO+B200/90 ISO+B200/45 ISO+K200 ISO+B160/90 ISO+B160/45 ISO+K160 nowość nowość nowość ISO+T200/200 ISO+T200/160 ISO+T160/160 ISO+MRG ISO+MRB

25 nowoczesne rozwiązania specjalnie dla Ciebie! obowiązuje od
