Załącznik Nr 1 do Specyfikacji Istotnych Warunków Zamówienia

Transkrypt

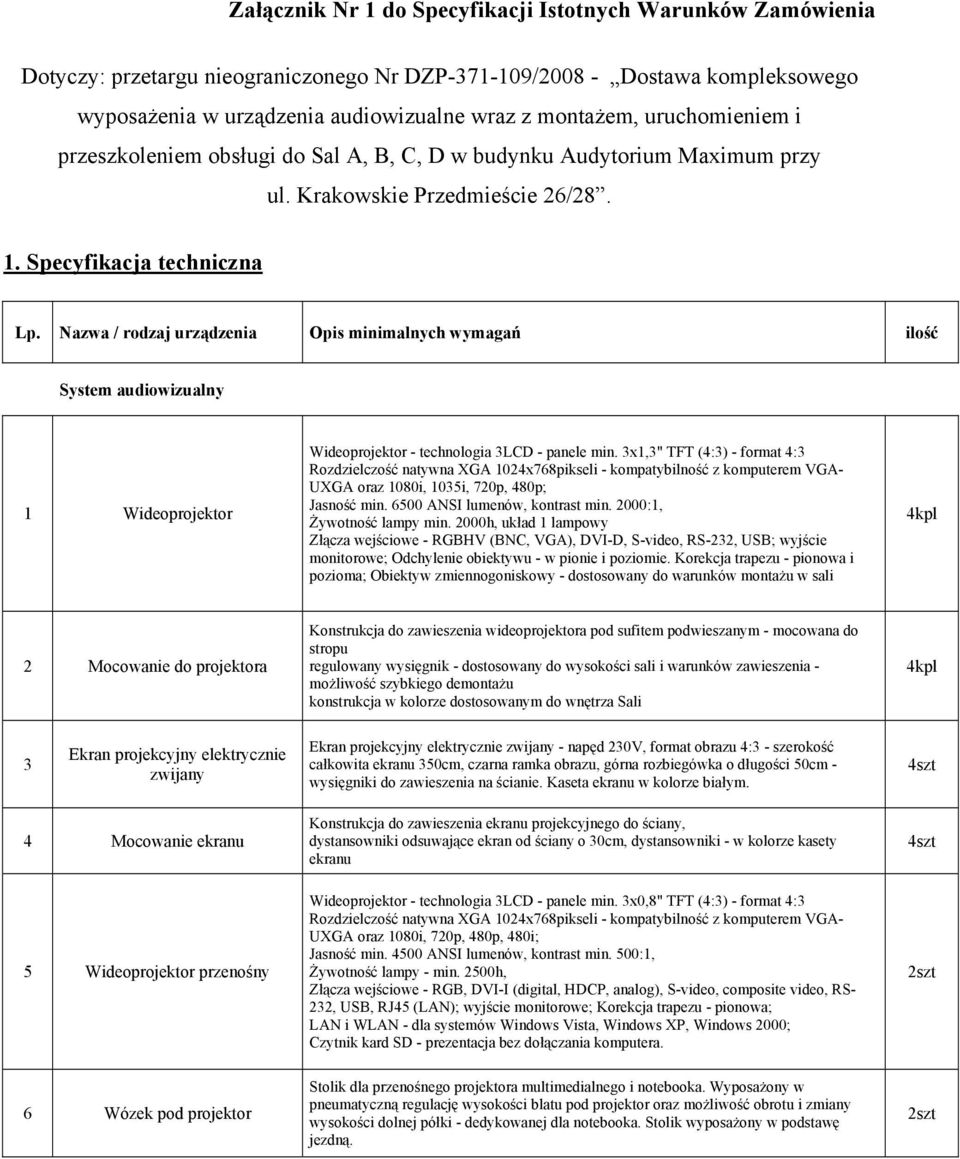

1 Załącznik Nr 1 do Specyfikacji Istotnych Warunków Zamówienia Dotyczy: przetargu nieograniczonego Nr DZP / Dostawa kompleksowego wyposażenia w urządzenia audiowizualne wraz z montażem, uruchomieniem i przeszkoleniem obsługi do Sal A, B, C, D w budynku Audytorium Maximum przy ul. Krakowskie Przedmieście 26/ Specyfikacja techniczna Lp. Nazwa / rodzaj urządzenia Opis minimalnych wymagań ilość System audiowizualny 1 Wideoprojektor Wideoprojektor - technologia 3LCD - panele min. 3x1,3" TFT (4:3) - format 4:3 Rozdzielczość natywna XGA 1024x768pikseli - kompatybilność z komputerem VGA- UXGA oraz 1080i, 1035i, 720p, 480p; Jasność min ANSI lumenów, kontrast min. 2000:1, Żywotność lampy min. 2000h, układ 1 lampowy Złącza wejściowe - RGBHV (BNC, VGA), DVI-D, S-video, RS-232, USB; wyjście monitorowe; Odchylenie obiektywu - w pionie i poziomie. Korekcja trapezu - pionowa i pozioma; Obiektyw zmiennogoniskowy - dostosowany do warunków montażu w sali 2 Mocowanie do projektora Konstrukcja do zawieszenia wideoprojektora pod sufitem podwieszanym - mocowana do stropu regulowany wysięgnik - dostosowany do wysokości sali i warunków zawieszenia - możliwość szybkiego demontażu konstrukcja w kolorze dostosowanym do wnętrza Sali 3 Ekran projekcyjny elektrycznie zwijany Ekran projekcyjny elektrycznie zwijany - napęd 230V, format obrazu 4:3 - szerokość całkowita ekranu 350cm, czarna ramka obrazu, górna rozbiegówka o długości 50cm - wysięgniki do zawieszenia na ścianie. Kaseta ekranu w kolorze białym. 4 Mocowanie ekranu Konstrukcja do zawieszenia ekranu projekcyjnego do ściany, dystansowniki odsuwające ekran od ściany o 30cm, dystansowniki - w kolorze kasety ekranu 5 Wideoprojektor przenośny Wideoprojektor - technologia 3LCD - panele min. 3x0,8" TFT (4:3) - format 4:3 Rozdzielczość natywna XGA 1024x768pikseli - kompatybilność z komputerem VGA- UXGA oraz 1080i, 720p, 480p, 480i; Jasność min ANSI lumenów, kontrast min. 500:1, Żywotność lampy - min. 2500h, Złącza wejściowe - RGB, DVI-I (digital, HDCP, analog), S-video, composite video, RS- 232, USB, RJ45 (LAN); wyjście monitorowe; Korekcja trapezu - pionowa; LAN i WLAN - dla systemów Windows Vista, Windows XP, Windows 2000; Czytnik kard SD - prezentacja bez dołączania komputera. 2szt 6 Wózek pod projektor Stolik dla przenośnego projektora multimedialnego i notebooka. Wyposażony w pneumatyczną regulację wysokości blatu pod projektor oraz możliwość obrotu i zmiany wysokości dolnej półki - dedykowanej dla notebooka. Stolik wyposażony w podstawę jezdną. 2szt

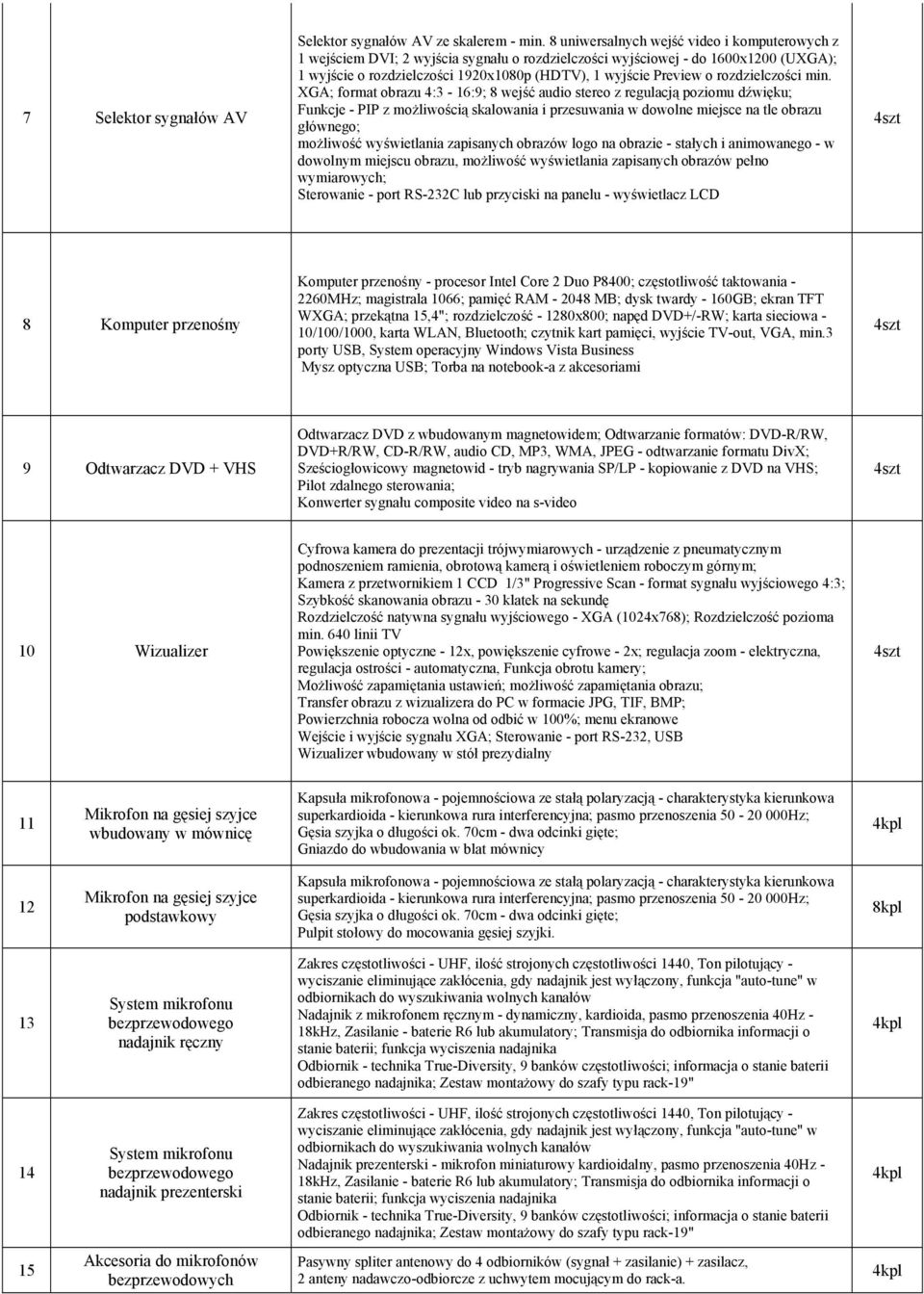

2 7 Selektor sygnałów AV Selektor sygnałów AV ze skalerem - min. 8 uniwersalnych wejść video i komputerowych z 1 wejściem DVI; 2 wyjścia sygnału o rozdzielczości wyjściowej - do 1600x1200 (UXGA); 1 wyjście o rozdzielczości 1920x1080p (HDTV), 1 wyjście Preview o rozdzielczości min. XGA; format obrazu 4:3-16:9; 8 wejść audio stereo z regulacją poziomu dźwięku; Funkcje - PIP z możliwością skalowania i przesuwania w dowolne miejsce na tle obrazu głównego; możliwość wyświetlania zapisanych obrazów logo na obrazie - stałych i animowanego - w dowolnym miejscu obrazu, możliwość wyświetlania zapisanych obrazów pełno wymiarowych; Sterowanie - port RS-232C lub przyciski na panelu - wyświetlacz LCD 8 Komputer przenośny Komputer przenośny - procesor Intel Core 2 Duo P8400; częstotliwość taktowania MHz; magistrala 1066; pamięć RAM MB; dysk twardy - 160GB; ekran TFT WXGA; przekątna 15,4"; rozdzielczość x800; napęd DVD+/-RW; karta sieciowa - 10/100/1000, karta WLAN, Bluetooth; czytnik kart pamięci, wyjście TV-out, VGA, min.3 porty USB, System operacyjny Windows Vista Business Mysz optyczna USB; Torba na notebook-a z akcesoriami 9 Odtwarzacz DVD + VHS Odtwarzacz DVD z wbudowanym magnetowidem; Odtwarzanie formatów: DVD-R/RW, DVD+R/RW, CD-R/RW, audio CD, MP3, WMA, JPEG - odtwarzanie formatu DivX; Sześciogłowicowy magnetowid - tryb nagrywania SP/LP - kopiowanie z DVD na VHS; Pilot zdalnego sterowania; Konwerter sygnału composite video na s-video 10 Wizualizer Cyfrowa kamera do prezentacji trójwymiarowych - urządzenie z pneumatycznym podnoszeniem ramienia, obrotową kamerą i oświetleniem roboczym górnym; Kamera z przetwornikiem 1 CCD 1/3" Progressive Scan - format sygnału wyjściowego 4:3; Szybkość skanowania obrazu - 30 klatek na sekundę Rozdzielczość natywna sygnału wyjściowego - XGA (1024x768); Rozdzielczość pozioma min. 640 linii TV Powiększenie optyczne - 12x, powiększenie cyfrowe - 2x; regulacja zoom - elektryczna, regulacja ostrości - automatyczna, Funkcja obrotu kamery; Możliwość zapamiętania ustawień; możliwość zapamiętania obrazu; Transfer obrazu z wizualizera do PC w formacie JPG, TIF, BMP; Powierzchnia robocza wolna od odbić w 100%; menu ekranowe Wejście i wyjście sygnału XGA; Sterowanie - port RS-232, USB Wizualizer wbudowany w stół prezydialny 11 Mikrofon na gęsiej szyjce wbudowany w mównicę Kapsuła mikrofonowa - pojemnościowa ze stałą polaryzacją - charakterystyka kierunkowa superkardioida - kierunkowa rura interferencyjna; pasmo przenoszenia Hz; Gęsia szyjka o długości ok. 70cm - dwa odcinki gięte; Gniazdo do wbudowania w blat mównicy 12 Mikrofon na gęsiej szyjce podstawkowy Kapsuła mikrofonowa - pojemnościowa ze stałą polaryzacją - charakterystyka kierunkowa superkardioida - kierunkowa rura interferencyjna; pasmo przenoszenia Hz; Gęsia szyjka o długości ok. 70cm - dwa odcinki gięte; Pulpit stołowy do mocowania gęsiej szyjki. 8kpl 13 System mikrofonu bezprzewodowego nadajnik ręczny Zakres częstotliwości - UHF, ilość strojonych częstotliwości 1440, Ton pilotujący - wyciszanie eliminujące zakłócenia, gdy nadajnik jest wyłączony, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów Nadajnik z mikrofonem ręcznym - dynamiczny, kardioida, pasmo przenoszenia 40Hz - 18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii; funkcja wyciszenia nadajnika Odbiornik - technika True-Diversity, 9 banków częstotliwości; informacja o stanie baterii odbieranego nadajnika; Zestaw montażowy do szafy typu rack-19" 14 System mikrofonu bezprzewodowego nadajnik prezenterski Zakres częstotliwości - UHF, ilość strojonych częstotliwości 1440, Ton pilotujący - wyciszanie eliminujące zakłócenia, gdy nadajnik jest wyłączony, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów Nadajnik prezenterski - mikrofon miniaturowy kardioidalny, pasmo przenoszenia 40Hz - 18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii; funkcja wyciszenia nadajnika Odbiornik - technika True-Diversity, 9 banków częstotliwości; informacja o stanie baterii odbieranego nadajnika; Zestaw montażowy do szafy typu rack-19" 15 Akcesoria do mikrofonów bezprzewodowych Pasywny spliter antenowy do 4 odbiorników (sygnał + zasilanie) + zasilacz, 2 anteny nadawczo-odbiorcze z uchwytem mocującym do rack-a.

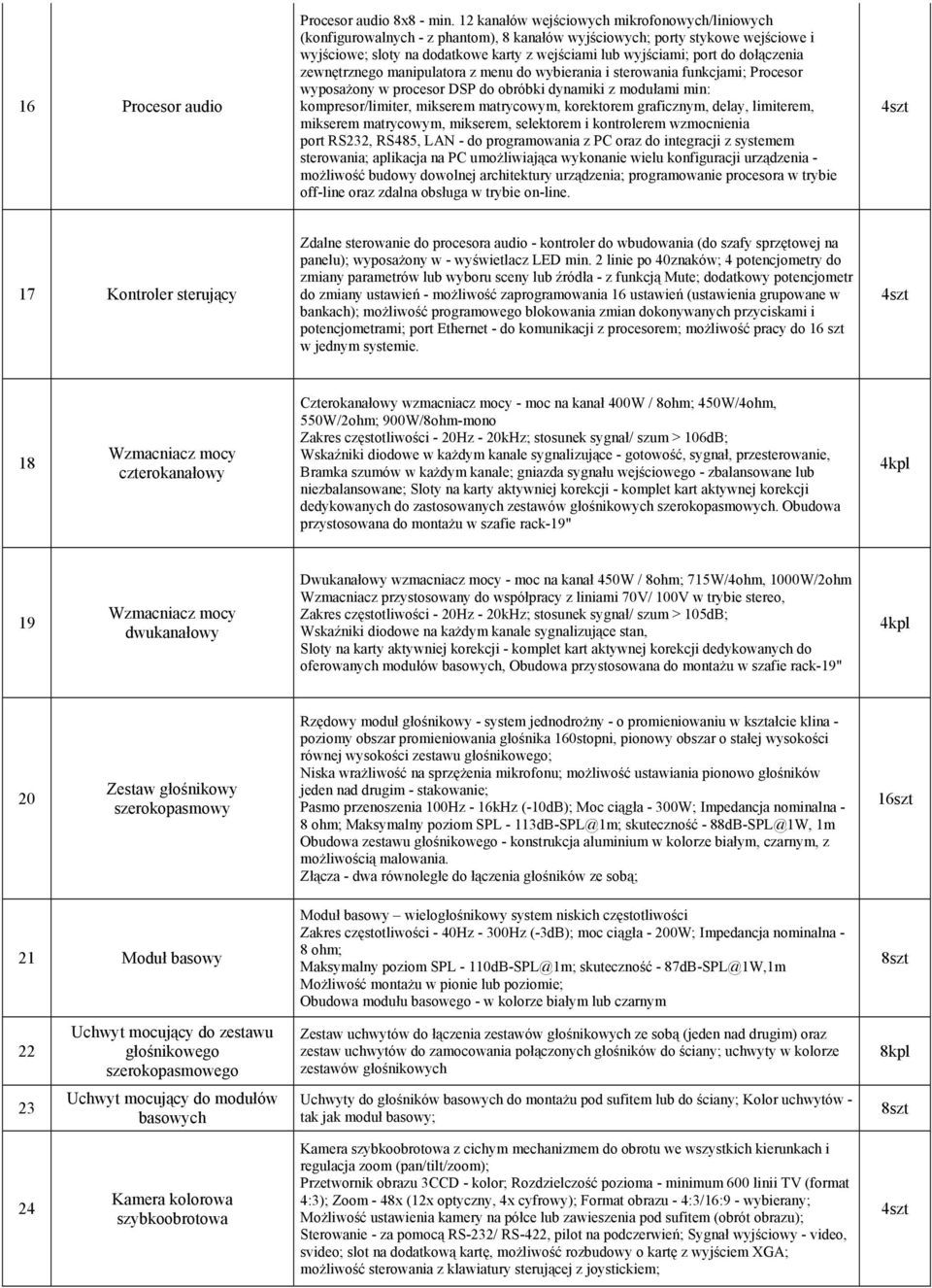

3 16 Procesor audio Procesor audio 8x8 - min. 12 kanałów wejściowych mikrofonowych/liniowych (konfigurowalnych - z phantom), 8 kanałów wyjściowych; porty stykowe wejściowe i wyjściowe; sloty na dodatkowe karty z wejściami lub wyjściami; port do dołączenia zewnętrznego manipulatora z menu do wybierania i sterowania funkcjami; Procesor wyposażony w procesor DSP do obróbki dynamiki z modułami min: kompresor/limiter, mikserem matrycowym, korektorem graficznym, delay, limiterem, mikserem matrycowym, mikserem, selektorem i kontrolerem wzmocnienia port RS232, RS485, LAN - do programowania z PC oraz do integracji z systemem sterowania; aplikacja na PC umożliwiająca wykonanie wielu konfiguracji urządzenia - możliwość budowy dowolnej architektury urządzenia; programowanie procesora w trybie off-line oraz zdalna obsługa w trybie on-line. 17 Kontroler sterujący Zdalne sterowanie do procesora audio - kontroler do wbudowania (do szafy sprzętowej na panelu); wyposażony w - wyświetlacz LED min. 2 linie po 40znaków; 4 potencjometry do zmiany parametrów lub wyboru sceny lub źródła - z funkcją Mute; dodatkowy potencjometr do zmiany ustawień - możliwość zaprogramowania 16 ustawień (ustawienia grupowane w bankach); możliwość programowego blokowania zmian dokonywanych przyciskami i potencjometrami; port Ethernet - do komunikacji z procesorem; możliwość pracy do 16 szt w jednym systemie. 18 Wzmacniacz mocy czterokanałowy Czterokanałowy wzmacniacz mocy - moc na kanał 400W / 8ohm; 450W/4ohm, 550W/2ohm; 900W/8ohm-mono Zakres częstotliwości - 20Hz - 20kHz; stosunek sygnał/ szum > 106dB; Wskaźniki diodowe w każdym kanale sygnalizujące - gotowość, sygnał, przesterowanie, Bramka szumów w każdym kanale; gniazda sygnału wejściowego - zbalansowane lub niezbalansowane; Sloty na karty aktywniej korekcji - komplet kart aktywnej korekcji dedykowanych do zastosowanych zestawów głośnikowych szerokopasmowych. Obudowa przystosowana do montażu w szafie rack-19" 19 Wzmacniacz mocy dwukanałowy Dwukanałowy wzmacniacz mocy - moc na kanał 450W / 8ohm; 715W/4ohm, 1000W/2ohm Wzmacniacz przystosowany do współpracy z liniami 70V/ 100V w trybie stereo, Zakres częstotliwości - 20Hz - 20kHz; stosunek sygnał/ szum > 105dB; Wskaźniki diodowe na każdym kanale sygnalizujące stan, Sloty na karty aktywniej korekcji - komplet kart aktywnej korekcji dedykowanych do oferowanych modułów basowych, Obudowa przystosowana do montażu w szafie rack-19" 20 Zestaw głośnikowy szerokopasmowy Rzędowy moduł głośnikowy - system jednodrożny - o promieniowaniu w kształcie klina - poziomy obszar promieniowania głośnika 160stopni, pionowy obszar o stałej wysokości równej wysokości zestawu głośnikowego; Niska wrażliwość na sprzężenia mikrofonu; możliwość ustawiania pionowo głośników jeden nad drugim - stakowanie; Pasmo przenoszenia 100Hz - 16kHz (-10dB); Moc ciągła - 300W; Impedancja nominalna - 8 ohm; Maksymalny poziom SPL - 113dB-SPL@1m; skuteczność - 88dB-SPL@1W, 1m Obudowa zestawu głośnikowego - konstrukcja aluminium w kolorze białym, czarnym, z możliwością malowania. Złącza - dwa równoległe do łączenia głośników ze sobą; 16szt 21 Moduł basowy Moduł basowy wielogłośnikowy system niskich częstotliwości Zakres częstotliwości - 40Hz - 300Hz (-3dB); moc ciągła - 200W; Impedancja nominalna - 8 ohm; Maksymalny poziom SPL - 110dB-SPL@1m; skuteczność - 87dB-SPL@1W,1m Możliwość montażu w pionie lub poziomie; Obudowa modułu basowego - w kolorze białym lub czarnym 8szt 22 Uchwyt mocujący do zestawu głośnikowego szerokopasmowego Zestaw uchwytów do łączenia zestawów głośnikowych ze sobą (jeden nad drugim) oraz zestaw uchwytów do zamocowania połączonych głośników do ściany; uchwyty w kolorze zestawów głośnikowych 8kpl 23 Uchwyt mocujący do modułów basowych Uchwyty do głośników basowych do montażu pod sufitem lub do ściany; Kolor uchwytów - tak jak moduł basowy; 8szt 24 Kamera kolorowa szybkoobrotowa Kamera szybkoobrotowa z cichym mechanizmem do obrotu we wszystkich kierunkach i regulacja zoom (pan/tilt/zoom); Przetwornik obrazu 3CCD - kolor; Rozdzielczość pozioma - minimum 600 linii TV (format 4:3); Zoom - 48x (12x optyczny, 4x cyfrowy); Format obrazu - 4:3/16:9 - wybierany; Możliwość ustawienia kamery na półce lub zawieszenia pod sufitem (obrót obrazu); Sterowanie - za pomocą RS-232/ RS-422, pilot na podczerwień; Sygnał wyjściowy - video, svideo; slot na dodatkową kartę, możliwość rozbudowy o kartę z wyjściem XGA; możliwość sterowania z klawiatury sterującej z joystickiem;

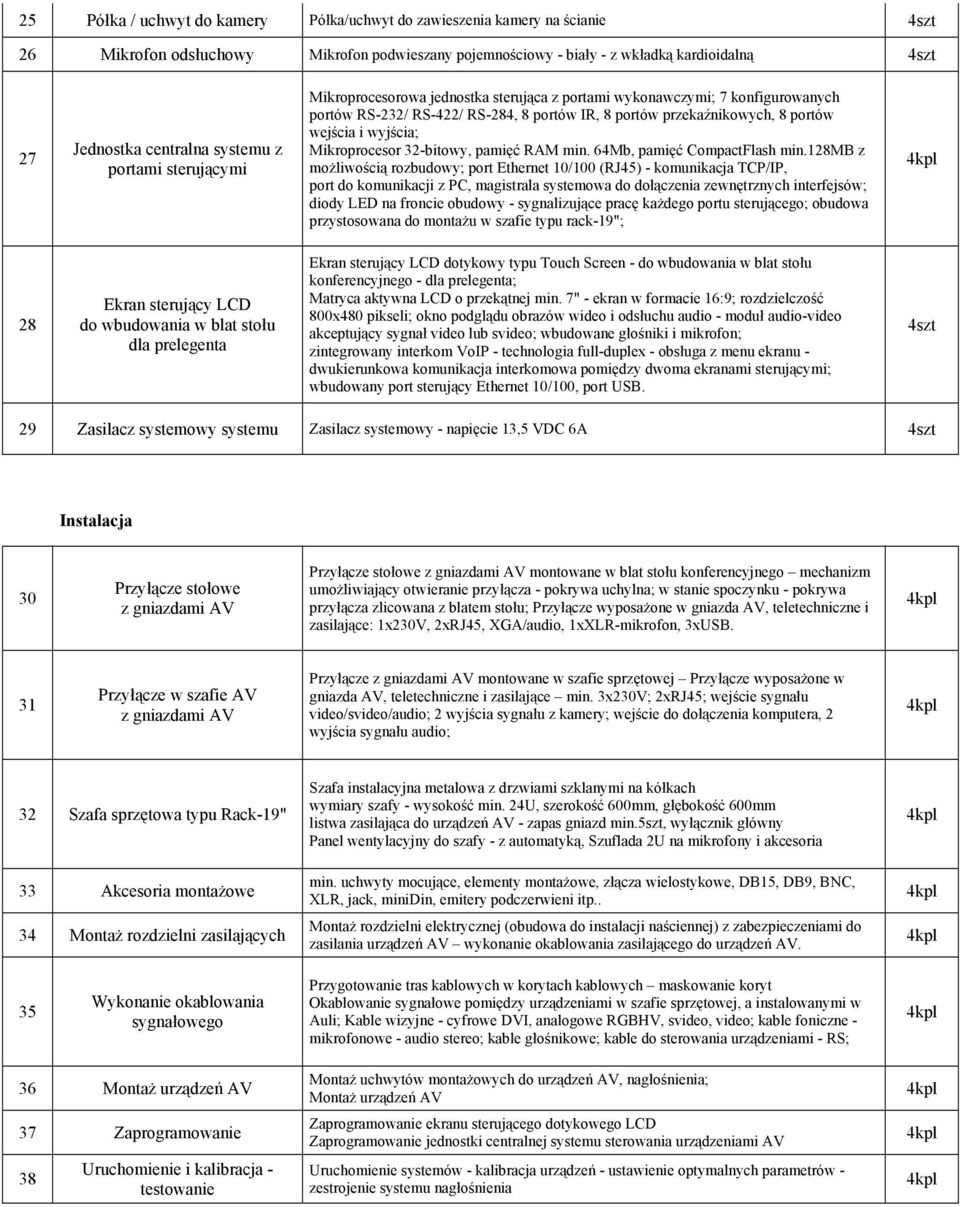

4 25 Półka / uchwyt do kamery Półka/uchwyt do zawieszenia kamery na ścianie 26 Mikrofon odsłuchowy Mikrofon podwieszany pojemnościowy - biały - z wkładką kardioidalną 27 Jednostka centralna systemu z portami sterującymi Mikroprocesorowa jednostka sterująca z portami wykonawczymi; 7 konfigurowanych portów RS-232/ RS-422/ RS-284, 8 portów IR, 8 portów przekaźnikowych, 8 portów wejścia i wyjścia; Mikroprocesor 32-bitowy, pamięć RAM min. 64Mb, pamięć CompactFlash min.128mb z możliwością rozbudowy; port Ethernet 10/100 (RJ45) - komunikacja TCP/IP, port do komunikacji z PC, magistrala systemowa do dołączenia zewnętrznych interfejsów; diody LED na froncie obudowy - sygnalizujące pracę każdego portu sterującego; obudowa przystosowana do montażu w szafie typu rack-19"; 28 Ekran sterujący LCD do wbudowania w blat stołu dla prelegenta Ekran sterujący LCD dotykowy typu Touch Screen - do wbudowania w blat stołu konferencyjnego - dla prelegenta; Matryca aktywna LCD o przekątnej min. 7" - ekran w formacie 16:9; rozdzielczość 800x480 pikseli; okno podglądu obrazów wideo i odsłuchu audio - moduł audio-video akceptujący sygnał video lub svideo; wbudowane głośniki i mikrofon; zintegrowany interkom VoIP - technologia full-duplex - obsługa z menu ekranu - dwukierunkowa komunikacja interkomowa pomiędzy dwoma ekranami sterującymi; wbudowany port sterujący Ethernet 10/100, port USB. 29 Zasilacz systemowy systemu Zasilacz systemowy - napięcie 13,5 VDC 6A Instalacja 30 Przyłącze stołowe z gniazdami AV Przyłącze stołowe z gniazdami AV montowane w blat stołu konferencyjnego mechanizm umożliwiający otwieranie przyłącza - pokrywa uchylna; w stanie spoczynku - pokrywa przyłącza zlicowana z blatem stołu; Przyłącze wyposażone w gniazda AV, teletechniczne i zasilające: 1x230V, 2xRJ45, XGA/audio, 1xXLR-mikrofon, 3xUSB. 31 Przyłącze w szafie AV z gniazdami AV Przyłącze z gniazdami AV montowane w szafie sprzętowej Przyłącze wyposażone w gniazda AV, teletechniczne i zasilające min. 3x230V; 2xRJ45; wejście sygnału video/svideo/audio; 2 wyjścia sygnału z kamery; wejście do dołączenia komputera, 2 wyjścia sygnału audio; 32 Szafa sprzętowa typu Rack-19" 33 Akcesoria montażowe 34 Montaż rozdzielni zasilających Szafa instalacyjna metalowa z drzwiami szklanymi na kółkach wymiary szafy - wysokość min. 24U, szerokość 600mm, głębokość 600mm listwa zasilająca do urządzeń AV - zapas gniazd min.5szt, wyłącznik główny Panel wentylacyjny do szafy - z automatyką, Szuflada 2U na mikrofony i akcesoria min. uchwyty mocujące, elementy montażowe, złącza wielostykowe, DB15, DB9, BNC, XLR, jack, minidin, emitery podczerwieni itp.. Montaż rozdzielni elektrycznej (obudowa do instalacji naściennej) z zabezpieczeniami do zasilania urządzeń AV wykonanie okablowania zasilającego do urządzeń AV. 35 Wykonanie okablowania sygnałowego Przygotowanie tras kablowych w korytach kablowych maskowanie koryt Okablowanie sygnałowe pomiędzy urządzeniami w szafie sprzętowej, a instalowanymi w Auli; Kable wizyjne - cyfrowe DVI, analogowe RGBHV, svideo, video; kable foniczne - mikrofonowe - audio stereo; kable głośnikowe; kable do sterowania urządzeniami - RS; 36 Montaż urządzeń AV 37 Zaprogramowanie 38 Uruchomienie i kalibracja - testowanie Montaż uchwytów montażowych do urządzeń AV, nagłośnienia; Montaż urządzeń AV Zaprogramowanie ekranu sterującego dotykowego LCD Zaprogramowanie jednostki centralnej systemu sterowania urządzeniami AV Uruchomienie systemów - kalibracja urządzeń - ustawienie optymalnych parametrów - zestrojenie systemu nagłośnienia

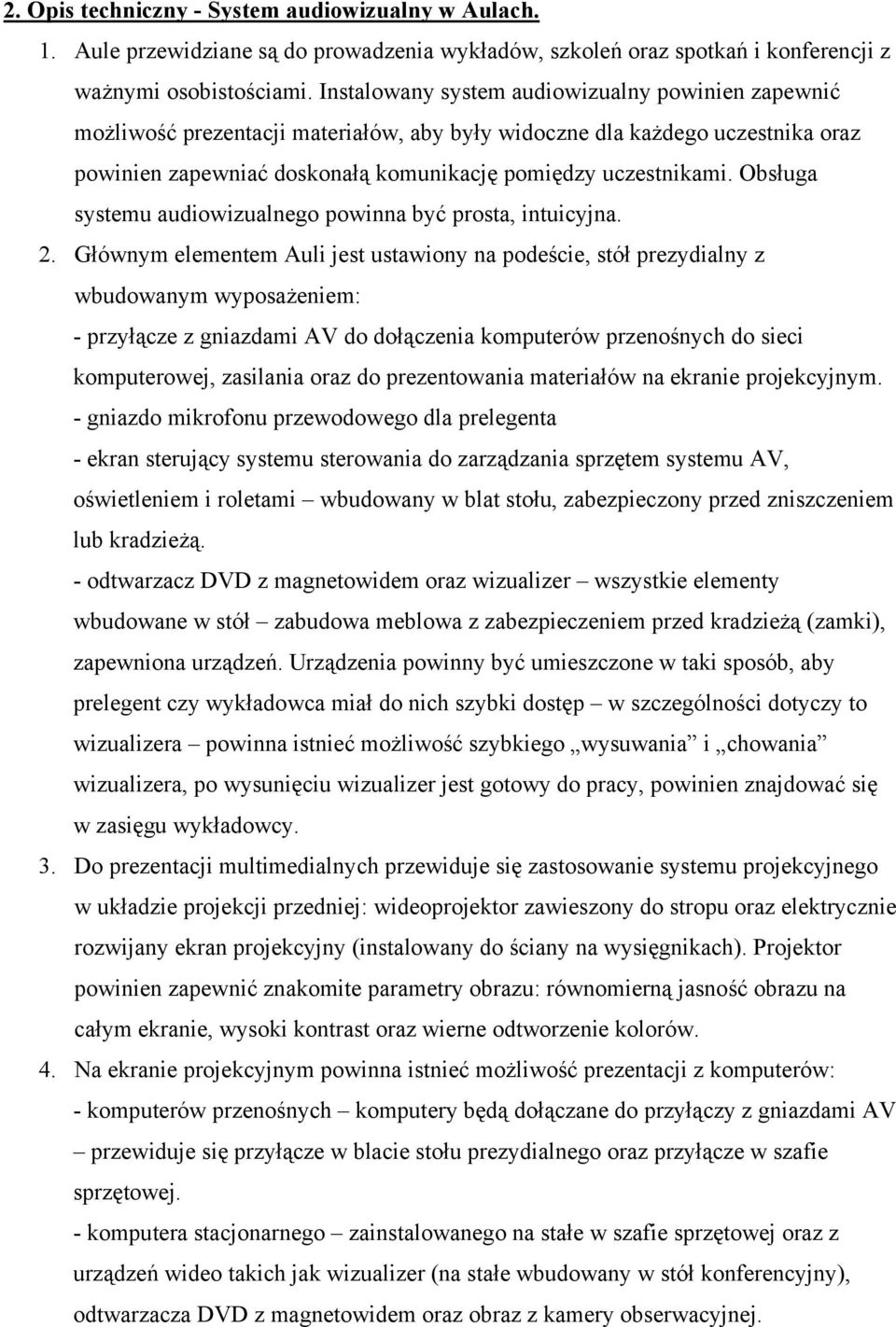

5 2. Opis techniczny - System audiowizualny w Aulach. 1. Aule przewidziane są do prowadzenia wykładów, szkoleń oraz spotkań i konferencji z ważnymi osobistościami. Instalowany system audiowizualny powinien zapewnić możliwość prezentacji materiałów, aby były widoczne dla każdego uczestnika oraz powinien zapewniać doskonałą komunikację pomiędzy uczestnikami. Obsługa systemu audiowizualnego powinna być prosta, intuicyjna. 2. Głównym elementem Auli jest ustawiony na podeście, stół prezydialny z wbudowanym wyposażeniem: - przyłącze z gniazdami AV do dołączenia komputerów przenośnych do sieci komputerowej, zasilania oraz do prezentowania materiałów na ekranie projekcyjnym. - gniazdo mikrofonu przewodowego dla prelegenta - ekran sterujący systemu sterowania do zarządzania sprzętem systemu AV, oświetleniem i roletami wbudowany w blat stołu, zabezpieczony przed zniszczeniem lub kradzieżą. - odtwarzacz DVD z magnetowidem oraz wizualizer wszystkie elementy wbudowane w stół zabudowa meblowa z zabezpieczeniem przed kradzieżą (zamki), zapewniona urządzeń. Urządzenia powinny być umieszczone w taki sposób, aby prelegent czy wykładowca miał do nich szybki dostęp w szczególności dotyczy to wizualizera powinna istnieć możliwość szybkiego wysuwania i chowania wizualizera, po wysunięciu wizualizer jest gotowy do pracy, powinien znajdować się w zasięgu wykładowcy. 3. Do prezentacji multimedialnych przewiduje się zastosowanie systemu projekcyjnego w układzie projekcji przedniej: wideoprojektor zawieszony do stropu oraz elektrycznie rozwijany ekran projekcyjny (instalowany do ściany na wysięgnikach). Projektor powinien zapewnić znakomite parametry obrazu: równomierną jasność obrazu na całym ekranie, wysoki kontrast oraz wierne odtworzenie kolorów. 4. Na ekranie projekcyjnym powinna istnieć możliwość prezentacji z komputerów: - komputerów przenośnych komputery będą dołączane do przyłączy z gniazdami AV przewiduje się przyłącze w blacie stołu prezydialnego oraz przyłącze w szafie sprzętowej. - komputera stacjonarnego zainstalowanego na stałe w szafie sprzętowej oraz z urządzeń wideo takich jak wizualizer (na stałe wbudowany w stół konferencyjny), odtwarzacza DVD z magnetowidem oraz obraz z kamery obserwacyjnej.

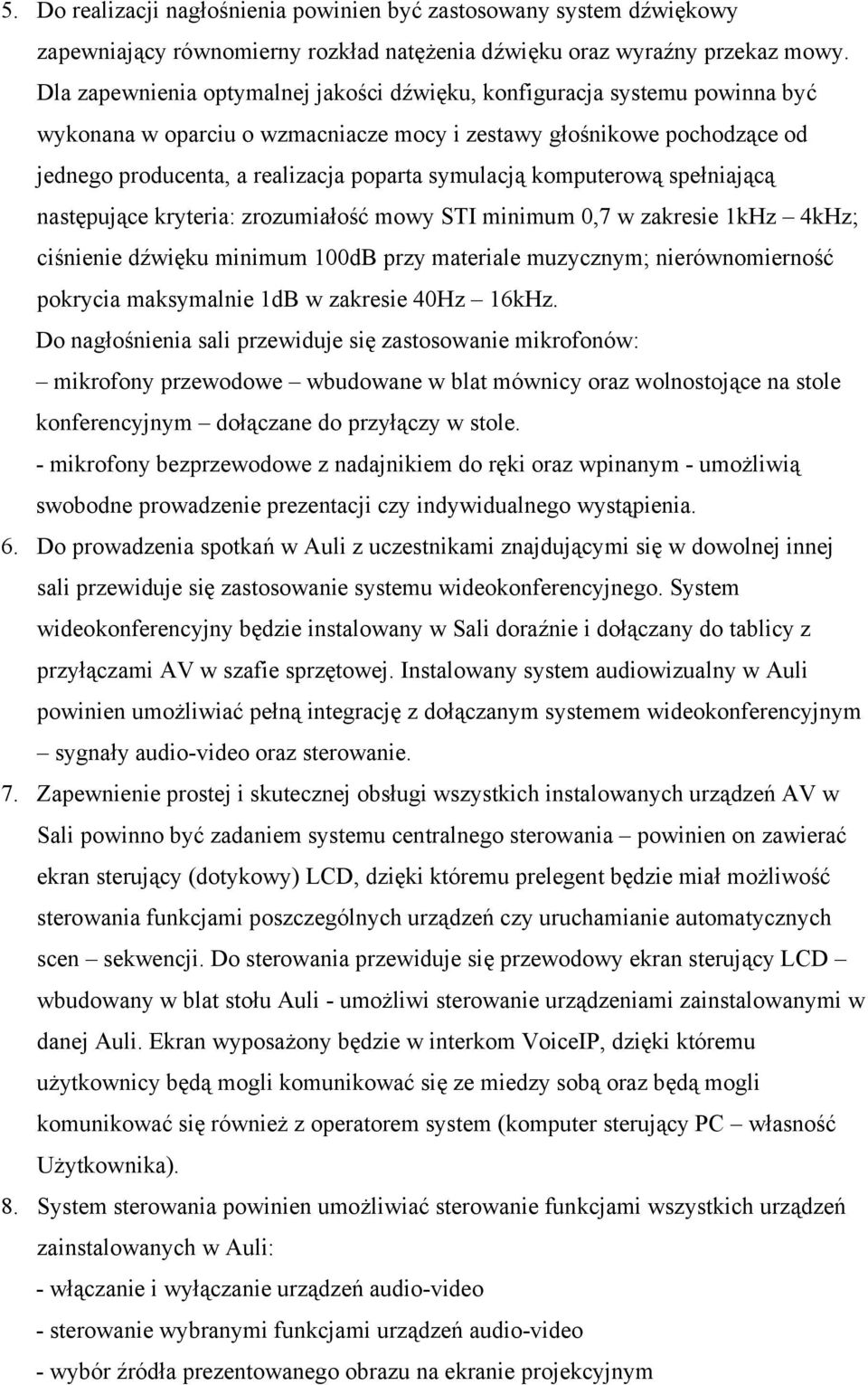

6 5. Do realizacji nagłośnienia powinien być zastosowany system dźwiękowy zapewniający równomierny rozkład natężenia dźwięku oraz wyraźny przekaz mowy. Dla zapewnienia optymalnej jakości dźwięku, konfiguracja systemu powinna być wykonana w oparciu o wzmacniacze mocy i zestawy głośnikowe pochodzące od jednego producenta, a realizacja poparta symulacją komputerową spełniającą następujące kryteria: zrozumiałość mowy STI minimum 0,7 w zakresie 1kHz 4kHz; ciśnienie dźwięku minimum 100dB przy materiale muzycznym; nierównomierność pokrycia maksymalnie 1dB w zakresie 40Hz 16kHz. Do nagłośnienia sali przewiduje się zastosowanie mikrofonów: mikrofony przewodowe wbudowane w blat mównicy oraz wolnostojące na stole konferencyjnym dołączane do przyłączy w stole. - mikrofony bezprzewodowe z nadajnikiem do ręki oraz wpinanym - umożliwią swobodne prowadzenie prezentacji czy indywidualnego wystąpienia. 6. Do prowadzenia spotkań w Auli z uczestnikami znajdującymi się w dowolnej innej sali przewiduje się zastosowanie systemu wideokonferencyjnego. System wideokonferencyjny będzie instalowany w Sali doraźnie i dołączany do tablicy z przyłączami AV w szafie sprzętowej. Instalowany system audiowizualny w Auli powinien umożliwiać pełną integrację z dołączanym systemem wideokonferencyjnym sygnały audio-video oraz sterowanie. 7. Zapewnienie prostej i skutecznej obsługi wszystkich instalowanych urządzeń AV w Sali powinno być zadaniem systemu centralnego sterowania powinien on zawierać ekran sterujący (dotykowy) LCD, dzięki któremu prelegent będzie miał możliwość sterowania funkcjami poszczególnych urządzeń czy uruchamianie automatycznych scen sekwencji. Do sterowania przewiduje się przewodowy ekran sterujący LCD wbudowany w blat stołu Auli - umożliwi sterowanie urządzeniami zainstalowanymi w danej Auli. Ekran wyposażony będzie w interkom VoiceIP, dzięki któremu użytkownicy będą mogli komunikować się ze miedzy sobą oraz będą mogli komunikować się również z operatorem system (komputer sterujący PC własność Użytkownika). 8. System sterowania powinien umożliwiać sterowanie funkcjami wszystkich urządzeń zainstalowanych w Auli: - włączanie i wyłączanie urządzeń audio-video - sterowanie wybranymi funkcjami urządzeń audio-video - wybór źródła prezentowanego obrazu na ekranie projekcyjnym

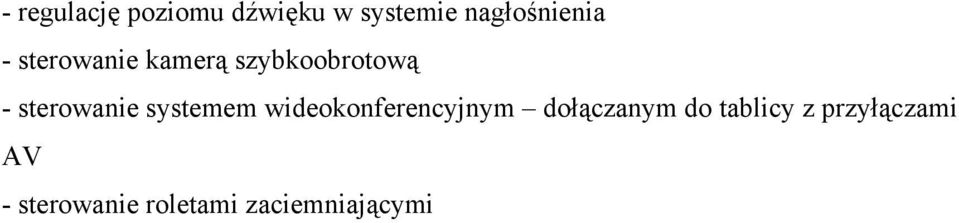

7 - regulację poziomu dźwięku w systemie nagłośnienia - sterowanie kamerą szybkoobrotową - sterowanie systemem wideokonferencyjnym dołączanym do tablicy z przyłączami AV - sterowanie roletami zaciemniającymi

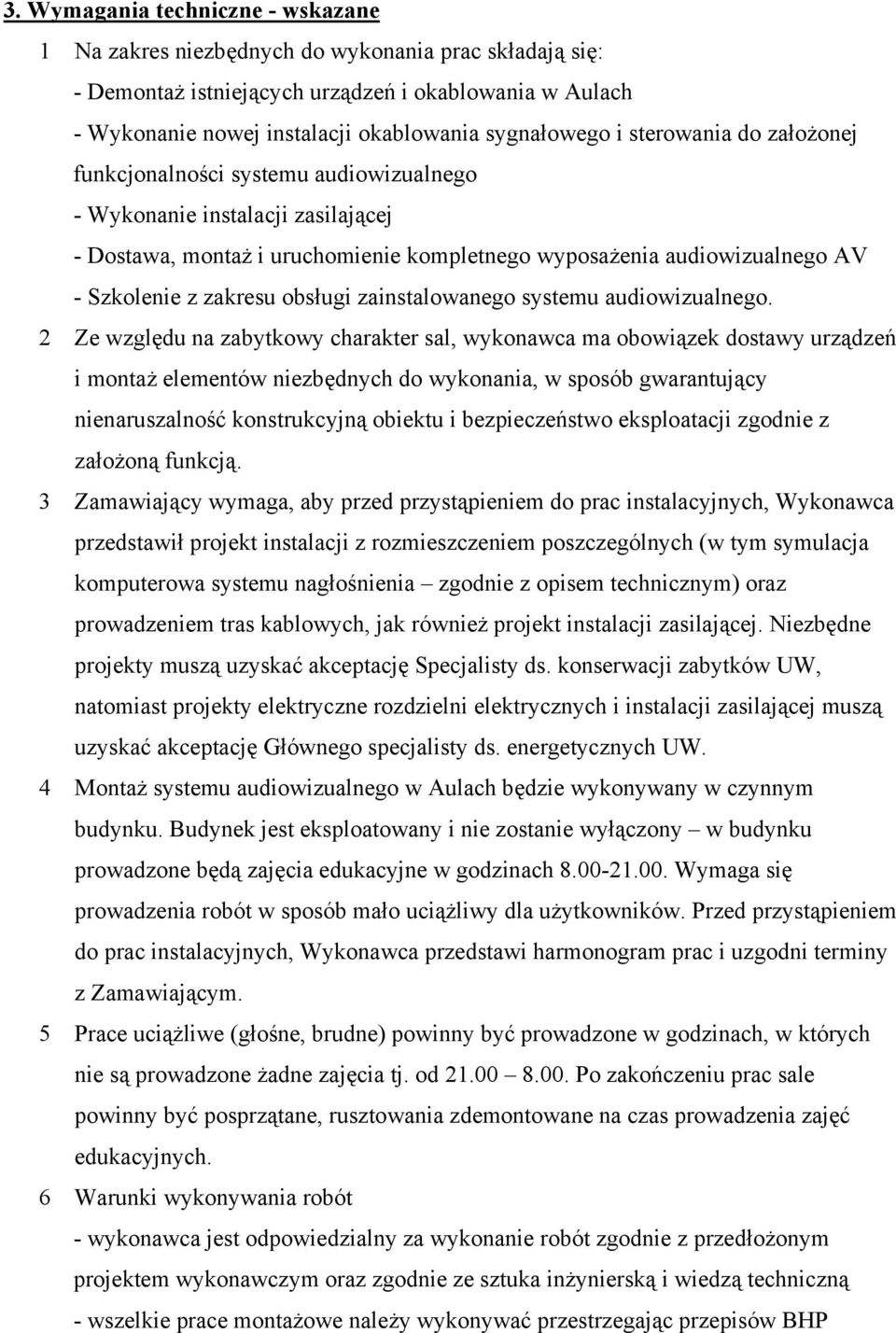

8 3. Wymagania techniczne - wskazane 1 Na zakres niezbędnych do wykonania prac składają się: - Demontaż istniejących urządzeń i okablowania w Aulach - Wykonanie nowej instalacji okablowania sygnałowego i sterowania do założonej funkcjonalności systemu audiowizualnego - Wykonanie instalacji zasilającej - Dostawa, montaż i uruchomienie kompletnego wyposażenia audiowizualnego AV - Szkolenie z zakresu obsługi zainstalowanego systemu audiowizualnego. 2 Ze względu na zabytkowy charakter sal, wykonawca ma obowiązek dostawy urządzeń i montaż elementów niezbędnych do wykonania, w sposób gwarantujący nienaruszalność konstrukcyjną obiektu i bezpieczeństwo eksploatacji zgodnie z założoną funkcją. 3 Zamawiający wymaga, aby przed przystąpieniem do prac instalacyjnych, Wykonawca przedstawił projekt instalacji z rozmieszczeniem poszczególnych (w tym symulacja komputerowa systemu nagłośnienia zgodnie z opisem technicznym) oraz prowadzeniem tras kablowych, jak również projekt instalacji zasilającej. Niezbędne projekty muszą uzyskać akceptację Specjalisty ds. konserwacji zabytków UW, natomiast projekty elektryczne rozdzielni elektrycznych i instalacji zasilającej muszą uzyskać akceptację Głównego specjalisty ds. energetycznych UW. 4 Montaż systemu audiowizualnego w Aulach będzie wykonywany w czynnym budynku. Budynek jest eksploatowany i nie zostanie wyłączony w budynku prowadzone będą zajęcia edukacyjne w godzinach Wymaga się prowadzenia robót w sposób mało uciążliwy dla użytkowników. Przed przystąpieniem do prac instalacyjnych, Wykonawca przedstawi harmonogram prac i uzgodni terminy z Zamawiającym. 5 Prace uciążliwe (głośne, brudne) powinny być prowadzone w godzinach, w których nie są prowadzone żadne zajęcia tj. od Po zakończeniu prac sale powinny być posprzątane, rusztowania zdemontowane na czas prowadzenia zajęć edukacyjnych. 6 Warunki wykonywania robót - wykonawca jest odpowiedzialny za wykonanie robót zgodnie z przedłożonym projektem wykonawczym oraz zgodnie ze sztuka inżynierską i wiedzą techniczną - wszelkie prace montażowe należy wykonywać przestrzegając przepisów BHP

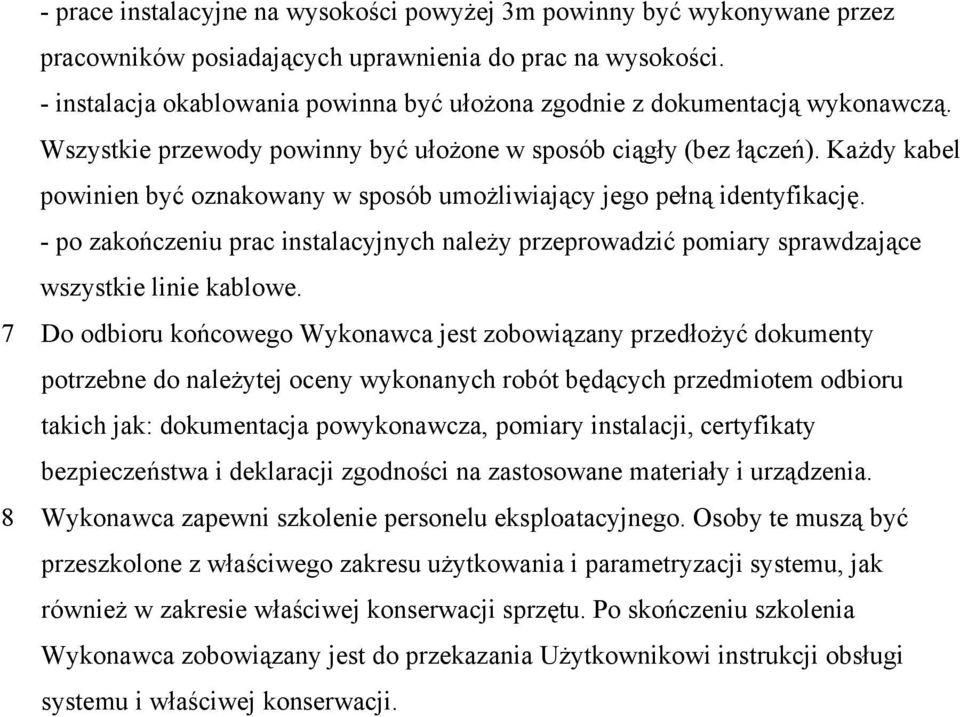

9 - prace instalacyjne na wysokości powyżej 3m powinny być wykonywane przez pracowników posiadających uprawnienia do prac na wysokości. - instalacja okablowania powinna być ułożona zgodnie z dokumentacją wykonawczą. Wszystkie przewody powinny być ułożone w sposób ciągły (bez łączeń). Każdy kabel powinien być oznakowany w sposób umożliwiający jego pełną identyfikację. - po zakończeniu prac instalacyjnych należy przeprowadzić pomiary sprawdzające wszystkie linie kablowe. 7 Do odbioru końcowego Wykonawca jest zobowiązany przedłożyć dokumenty potrzebne do należytej oceny wykonanych robót będących przedmiotem odbioru takich jak: dokumentacja powykonawcza, pomiary instalacji, certyfikaty bezpieczeństwa i deklaracji zgodności na zastosowane materiały i urządzenia. 8 Wykonawca zapewni szkolenie personelu eksploatacyjnego. Osoby te muszą być przeszkolone z właściwego zakresu użytkowania i parametryzacji systemu, jak również w zakresie właściwej konserwacji sprzętu. Po skończeniu szkolenia Wykonawca zobowiązany jest do przekazania Użytkownikowi instrukcji obsługi systemu i właściwej konserwacji.
