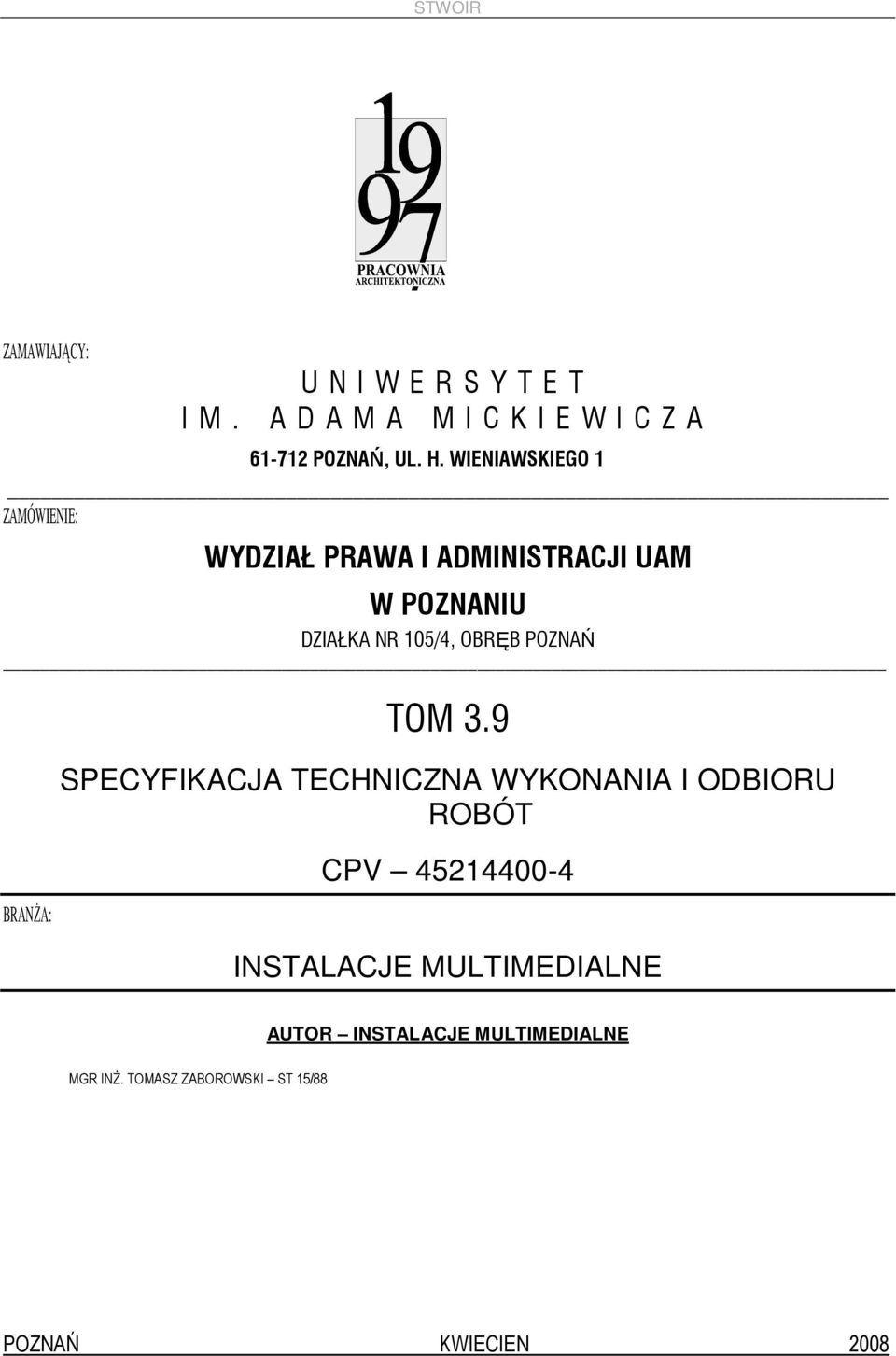

1 ZAMAWIAJĄCY: U N I W E R S Y T E T I M. A D A M A M I C K I E W I C Z A POZNAŃ, UL. H. WIENIAWSKIEGO 1 ZAMÓWIENIE: WYDZIAŁ PRAWA I ADMINISTRACJI UAM W POZNANIU DZIAŁKA NR 105/4, OBRĘB POZNAŃ BRANśA: TOM 3.9 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CPV INSTALACJE MULTIMEDIALNE AUTOR INSTALACJE MULTIMEDIALNE MGR INś. TOMASZ ZABOROWSKI ST 15/88 POZNAŃ KWIECIEN 2008

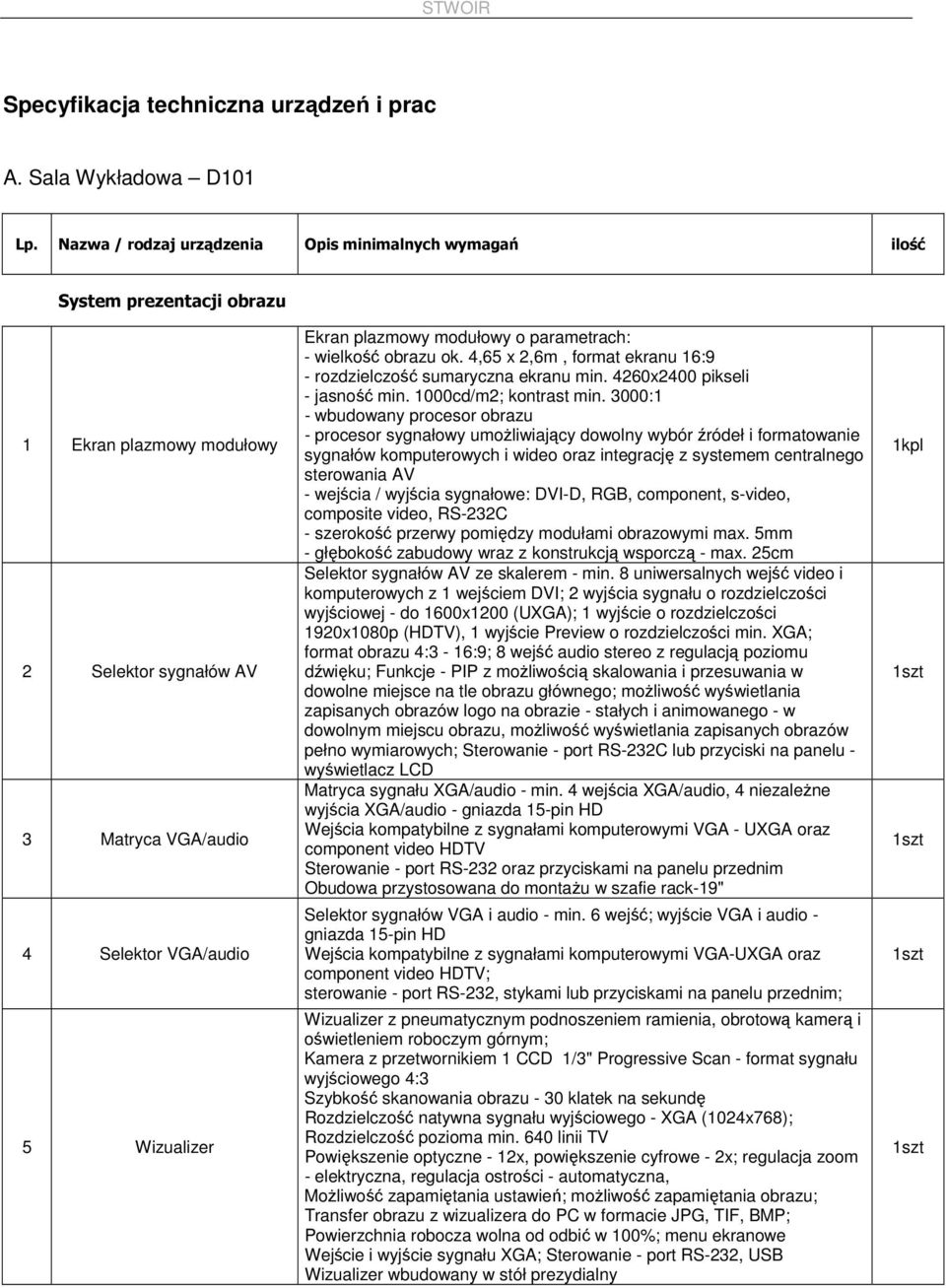

2 Specyfikacja techniczna urządzeń i prac A. Sala Wykładowa D101 Lp. Nazwa / rodzaj urządzenia Opis minimalnych wymagań ilość System prezentacji obrazu 1 Ekran plazmowy modułowy 2 Selektor sygnałów AV 3 Matryca VGA/audio 4 Selektor VGA/audio 5 Wizualizer Ekran plazmowy modułowy o parametrach: - wielkość obrazu ok. 4,65 x 2,6m, format ekranu 16:9 - rozdzielczość sumaryczna ekranu min. 4260x2400 pikseli - jasność min. 1000cd/m2; kontrast min. 3000:1 - wbudowany procesor obrazu - procesor sygnałowy umoŝliwiający dowolny wybór źródeł i formatowanie sygnałów komputerowych i wideo oraz integrację z systemem centralnego sterowania AV - wejścia / wyjścia sygnałowe: DVI-D, RGB, component, s-video, composite video, RS-232C - szerokość przerwy pomiędzy modułami obrazowymi max. 5mm - głębokość zabudowy wraz z konstrukcją wsporczą - max. 25cm Selektor sygnałów AV ze skalerem - min. 8 uniwersalnych wejść video i komputerowych z 1 wejściem DVI; 2 wyjścia sygnału o rozdzielczości wyjściowej - do 1600x1200 (UXGA); 1 wyjście o rozdzielczości 1920x1080p (HDTV), 1 wyjście Preview o rozdzielczości min. XGA; format obrazu 4:3-16:9; 8 wejść audio stereo z regulacją poziomu dźwięku; Funkcje - PIP z moŝliwością skalowania i przesuwania w dowolne miejsce na tle obrazu głównego; moŝliwość wyświetlania zapisanych obrazów logo na obrazie - stałych i animowanego - w dowolnym miejscu obrazu, moŝliwość wyświetlania zapisanych obrazów pełno wymiarowych; Sterowanie - port RS-232C lub przyciski na panelu - wyświetlacz LCD Matryca sygnału XGA/audio - min. 4 wejścia XGA/audio, 4 niezaleŝne wyjścia XGA/audio - gniazda 15-pin HD Wejścia kompatybilne z sygnałami komputerowymi VGA - UXGA oraz component video HDTV Sterowanie - port RS-232 oraz przyciskami na panelu przednim Obudowa przystosowana do montaŝu w szafie rack-19" Selektor sygnałów VGA i audio - min. 6 wejść; wyjście VGA i audio - gniazda 15-pin HD Wejścia kompatybilne z sygnałami komputerowymi VGA-UXGA oraz component video HDTV; sterowanie - port RS-232, stykami lub przyciskami na panelu przednim; Wizualizer z pneumatycznym podnoszeniem ramienia, obrotową kamerą i oświetleniem roboczym górnym; Kamera z przetwornikiem 1 CCD 1/3" Progressive Scan - format sygnału wyjściowego 4:3 Szybkość skanowania obrazu - 30 klatek na sekundę Rozdzielczość natywna sygnału wyjściowego - XGA (1024x768); Rozdzielczość pozioma min. 640 linii TV Powiększenie optyczne - 12x, powiększenie cyfrowe - 2x; regulacja zoom - elektryczna, regulacja ostrości - automatyczna, MoŜliwość zapamiętania ustawień; moŝliwość zapamiętania obrazu; Transfer obrazu z wizualizera do PC w formacie JPG, TIF, BMP; Powierzchnia robocza wolna od odbić w 100%; menu ekranowe Wejście i wyjście sygnału XGA; Sterowanie - port RS-232, USB Wizualizer wbudowany w stół prezydialny

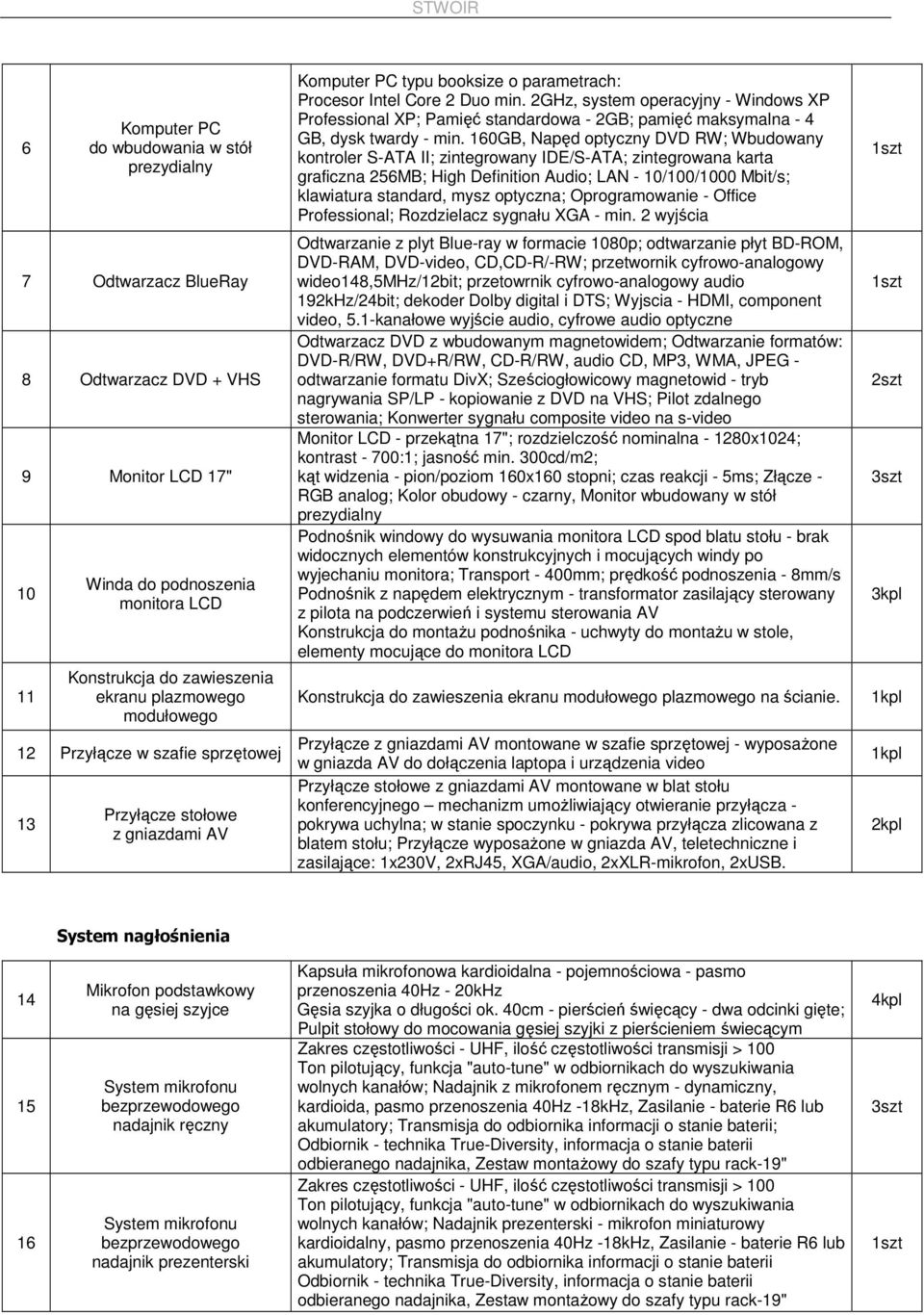

3 6 Komputer PC do wbudowania w stół prezydialny 7 Odtwarzacz BlueRay 8 Odtwarzacz DVD + VHS 9 Monitor LCD 17" Winda do podnoszenia monitora LCD Konstrukcja do zawieszenia ekranu plazmowego modułowego 12 Przyłącze w szafie sprzętowej 13 Przyłącze stołowe z gniazdami AV Komputer PC typu booksize o parametrach: Procesor Intel Core 2 Duo min. 2GHz, system operacyjny - Windows XP Professional XP; Pamięć standardowa - 2GB; pamięć maksymalna - 4 GB, dysk twardy - min. 160GB, Napęd optyczny DVD RW; Wbudowany kontroler S-ATA II; zintegrowany IDE/S-ATA; zintegrowana karta graficzna 256MB; High Definition Audio; LAN - 10/100/1000 Mbit/s; klawiatura standard, mysz optyczna; Oprogramowanie - Office Professional; Rozdzielacz sygnału XGA - min. 2 wyjścia Odtwarzanie z plyt Blue-ray w formacie 1080p; odtwarzanie płyt BD-ROM, DVD-RAM, DVD-video, CD,CD-R/-RW; przetwornik cyfrowo-analogowy wideo148,5mhz/12bit; przetowrnik cyfrowo-analogowy audio 192kHz/24bit; dekoder Dolby digital i DTS; Wyjscia - HDMI, component video, 5.1-kanałowe wyjście audio, cyfrowe audio optyczne Odtwarzacz DVD z wbudowanym magnetowidem; Odtwarzanie formatów: DVD-R/RW, DVD+R/RW, CD-R/RW, audio CD, MP3, WMA, JPEG - odtwarzanie formatu DivX; Sześciogłowicowy magnetowid - tryb nagrywania SP/LP - kopiowanie z DVD na VHS; Pilot zdalnego sterowania; Konwerter sygnału composite video na s-video Monitor LCD - przekątna 17"; rozdzielczość nominalna x1024; kontrast - 700:1; jasność min. 300cd/m2; kąt widzenia - pion/poziom 160x160 stopni; czas reakcji - 5ms; Złącze - RGB analog; Kolor obudowy - czarny, Monitor wbudowany w stół prezydialny Podnośnik windowy do wysuwania monitora LCD spod blatu stołu - brak widocznych elementów konstrukcyjnych i mocujących windy po wyjechaniu monitora; Transport - 400mm; prędkość podnoszenia - 8mm/s Podnośnik z napędem elektrycznym - transformator zasilający sterowany z pilota na podczerwień i systemu sterowania AV Konstrukcja do montaŝu podnośnika - uchwyty do montaŝu w stole, elementy mocujące do monitora LCD Konstrukcja do zawieszenia ekranu modułowego plazmowego na ścianie. Przyłącze z gniazdami AV montowane w szafie sprzętowej - wyposaŝone w gniazda AV do dołączenia laptopa i urządzenia video Przyłącze stołowe z gniazdami AV montowane w blat stołu konferencyjnego mechanizm umoŝliwiający otwieranie przyłącza - pokrywa uchylna; w stanie spoczynku - pokrywa przyłącza zlicowana z blatem stołu; Przyłącze wyposaŝone w gniazda AV, teletechniczne i zasilające: 1x230V, 2xRJ45, XGA/audio, 2xXLR-mikrofon, 2xUSB. 3szt 3kpl System nagłośnienia Mikrofon podstawkowy na gęsiej szyjce System mikrofonu bezprzewodowego nadajnik ręczny System mikrofonu bezprzewodowego nadajnik prezenterski Kapsuła mikrofonowa kardioidalna - pojemnościowa - pasmo przenoszenia 40Hz - 20kHz Gęsia szyjka o długości ok. 40cm - pierścień święcący - dwa odcinki gięte; Pulpit stołowy do mocowania gęsiej szyjki z pierścieniem świecącym Zakres częstotliwości - UHF, ilość częstotliwości transmisji > 100 Ton pilotujący, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów; Nadajnik z mikrofonem ręcznym - dynamiczny, kardioida, pasmo przenoszenia 40Hz -18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii; Odbiornik - technika True-Diversity, informacja o stanie baterii odbieranego nadajnika, Zestaw montaŝowy do szafy typu rack-19" Zakres częstotliwości - UHF, ilość częstotliwości transmisji > 100 Ton pilotujący, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów; Nadajnik prezenterski - mikrofon miniaturowy kardioidalny, pasmo przenoszenia 40Hz -18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii Odbiornik - technika True-Diversity, informacja o stanie baterii odbieranego nadajnika, Zestaw montaŝowy do szafy typu rack-19" 3szt

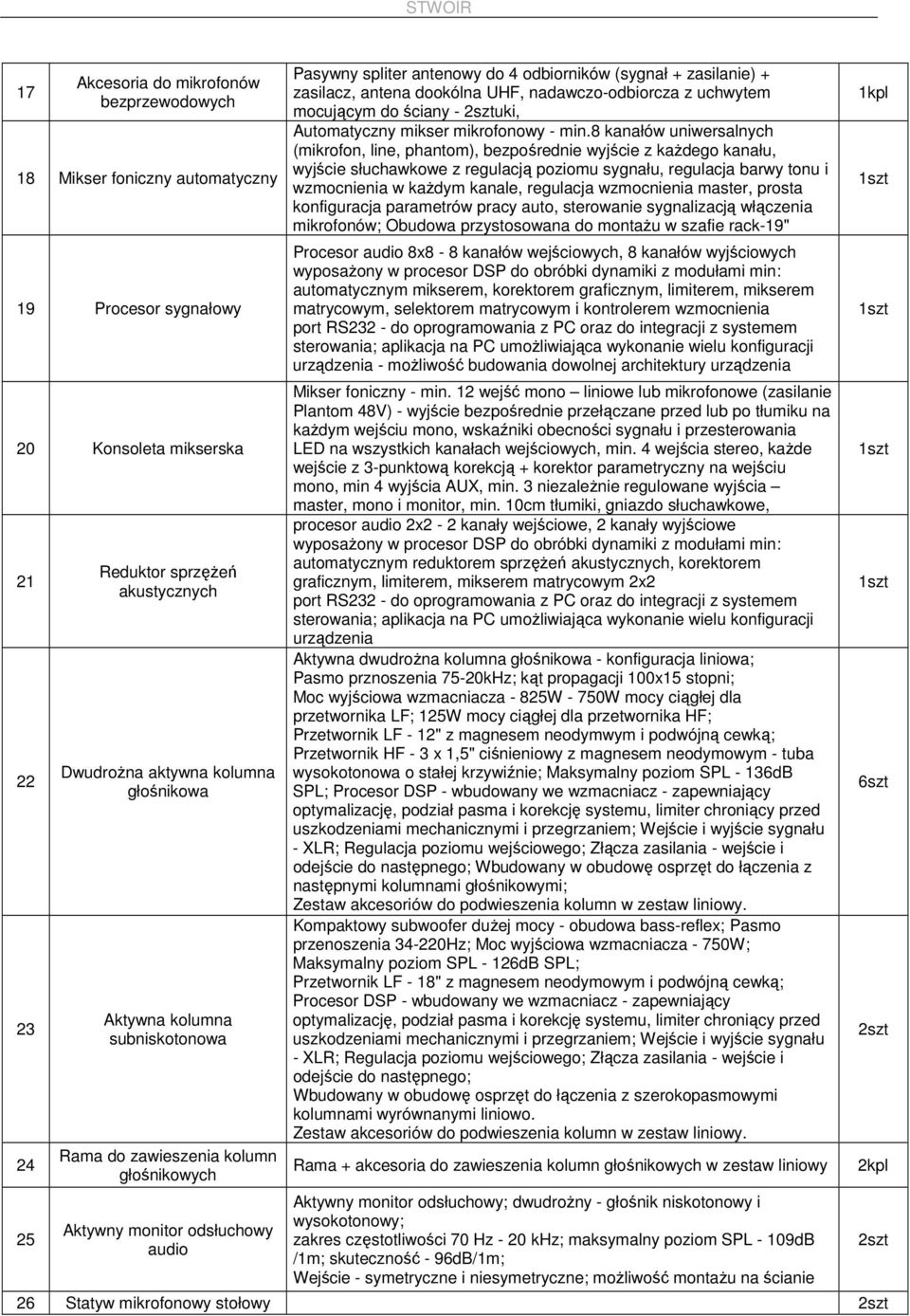

4 17 Akcesoria do mikrofonów bezprzewodowych 18 Mikser foniczny automatyczny 19 Procesor sygnałowy 20 Konsoleta mikserska Reduktor sprzęŝeń akustycznych DwudroŜna aktywna kolumna głośnikowa Aktywna kolumna subniskotonowa Rama do zawieszenia kolumn głośnikowych Aktywny monitor odsłuchowy audio Pasywny spliter antenowy do 4 odbiorników (sygnał + zasilanie) + zasilacz, antena dookólna UHF, nadawczo-odbiorcza z uchwytem mocującym do ściany - uki, Automatyczny mikser mikrofonowy - min.8 kanałów uniwersalnych (mikrofon, line, phantom), bezpośrednie wyjście z kaŝdego kanału, wyjście słuchawkowe z regulacją poziomu sygnału, regulacja barwy tonu i wzmocnienia w kaŝdym kanale, regulacja wzmocnienia master, prosta konfiguracja parametrów pracy auto, sterowanie sygnalizacją włączenia mikrofonów; Obudowa przystosowana do montaŝu w szafie rack-19" Procesor audio 8x8-8 kanałów wejściowych, 8 kanałów wyjściowych wyposaŝony w procesor DSP do obróbki dynamiki z modułami min: automatycznym mikserem, korektorem graficznym, limiterem, mikserem matrycowym, selektorem matrycowym i kontrolerem wzmocnienia port RS232 - do oprogramowania z PC oraz do integracji z systemem sterowania; aplikacja na PC umoŝliwiająca wykonanie wielu konfiguracji urządzenia - moŝliwość budowania dowolnej architektury urządzenia Mikser foniczny - min. 12 wejść mono liniowe lub mikrofonowe (zasilanie Plantom 48V) - wyjście bezpośrednie przełączane przed lub po tłumiku na kaŝdym wejściu mono, wskaźniki obecności sygnału i przesterowania LED na wszystkich kanałach wejściowych, min. 4 wejścia stereo, kaŝde wejście z 3-punktową korekcją + korektor parametryczny na wejściu mono, min 4 wyjścia AUX, min. 3 niezaleŝnie regulowane wyjścia master, mono i monitor, min. 10cm tłumiki, gniazdo słuchawkowe, procesor audio 2x2-2 kanały wejściowe, 2 kanały wyjściowe wyposaŝony w procesor DSP do obróbki dynamiki z modułami min: automatycznym reduktorem sprzęŝeń akustycznych, korektorem graficznym, limiterem, mikserem matrycowym 2x2 port RS232 - do oprogramowania z PC oraz do integracji z systemem sterowania; aplikacja na PC umoŝliwiająca wykonanie wielu konfiguracji urządzenia Aktywna dwudroŝna kolumna głośnikowa - konfiguracja liniowa; Pasmo prznoszenia 75-20kHz; kąt propagacji 100x15 stopni; Moc wyjściowa wzmacniacza - 825W - 750W mocy ciągłej dla przetwornika LF; 125W mocy ciągłej dla przetwornika HF; Przetwornik LF - 12" z magnesem neodymwym i podwójną cewką; Przetwornik HF - 3 x 1,5" ciśnieniowy z magnesem neodymowym - tuba wysokotonowa o stałej krzywiźnie; Maksymalny poziom SPL - 136dB SPL; Procesor DSP - wbudowany we wzmacniacz - zapewniający optymalizację, podział pasma i korekcję systemu, limiter chroniący przed uszkodzeniami mechanicznymi i przegrzaniem; Wejście i wyjście sygnału - XLR; Regulacja poziomu wejściowego; Złącza zasilania - wejście i odejście do następnego; Wbudowany w obudowę osprzęt do łączenia z następnymi kolumnami głośnikowymi; Zestaw akcesoriów do podwieszenia kolumn w zestaw liniowy. Kompaktowy subwoofer duŝej mocy - obudowa bass-reflex; Pasmo przenoszenia Hz; Moc wyjściowa wzmacniacza - 750W; Maksymalny poziom SPL - 126dB SPL; Przetwornik LF - 18" z magnesem neodymowym i podwójną cewką; Procesor DSP - wbudowany we wzmacniacz - zapewniający optymalizację, podział pasma i korekcję systemu, limiter chroniący przed uszkodzeniami mechanicznymi i przegrzaniem; Wejście i wyjście sygnału - XLR; Regulacja poziomu wejściowego; Złącza zasilania - wejście i odejście do następnego; Wbudowany w obudowę osprzęt do łączenia z szerokopasmowymi kolumnami wyrównanymi liniowo. Zestaw akcesoriów do podwieszenia kolumn w zestaw liniowy. Rama + akcesoria do zawieszenia kolumn głośnikowych w zestaw liniowy Aktywny monitor odsłuchowy; dwudroŝny - głośnik niskotonowy i wysokotonowy; zakres częstotliwości 70 Hz - 20 khz; maksymalny poziom SPL - 109dB /1m; skuteczność - 96dB/1m; Wejście - symetryczne i niesymetryczne; moŝliwość montaŝu na ścianie 26 Statyw mikrofonowy stołowy 6szt

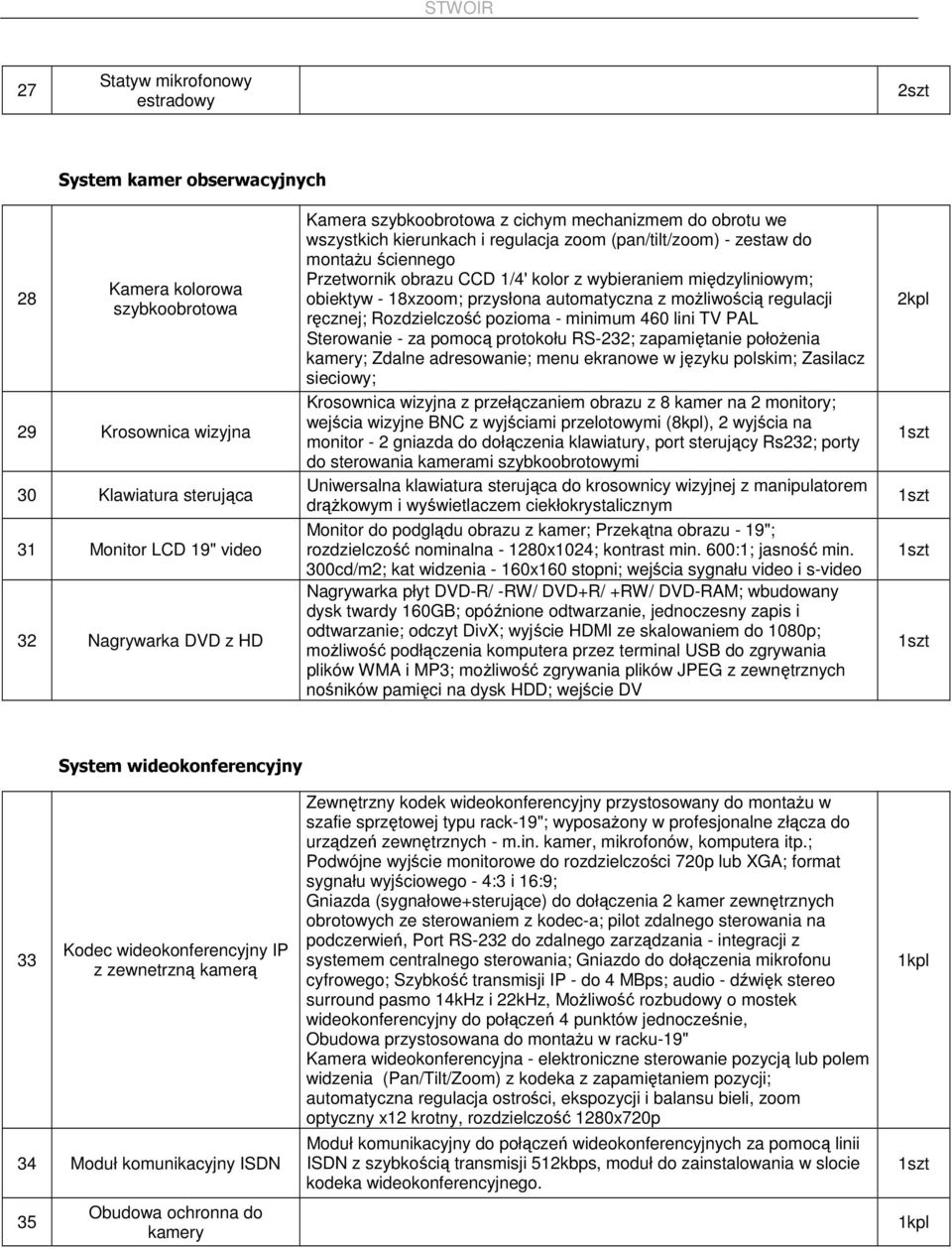

5 27 Statyw mikrofonowy estradowy System kamer obserwacyjnych 28 Kamera kolorowa szybkoobrotowa 29 Krosownica wizyjna 30 Klawiatura sterująca 31 Monitor LCD 19" video 32 Nagrywarka DVD z HD Kamera szybkoobrotowa z cichym mechanizmem do obrotu we wszystkich kierunkach i regulacja zoom (pan/tilt/zoom) - zestaw do montaŝu ściennego Przetwornik obrazu CCD 1/4' kolor z wybieraniem międzyliniowym; obiektyw - 18xzoom; przysłona automatyczna z moŝliwością regulacji ręcznej; Rozdzielczość pozioma - minimum 460 lini TV PAL Sterowanie - za pomocą protokołu RS-232; zapamiętanie połoŝenia kamery; Zdalne adresowanie; menu ekranowe w języku polskim; Zasilacz sieciowy; Krosownica wizyjna z przełączaniem obrazu z 8 kamer na 2 monitory; wejścia wizyjne BNC z wyjściami przelotowymi (8kpl), 2 wyjścia na monitor - 2 gniazda do dołączenia klawiatury, port sterujący Rs232; porty do sterowania kamerami szybkoobrotowymi Uniwersalna klawiatura sterująca do krosownicy wizyjnej z manipulatorem drąŝkowym i wyświetlaczem ciekłokrystalicznym Monitor do podglądu obrazu z kamer; Przekątna obrazu - 19"; rozdzielczość nominalna x1024; kontrast min. 600:1; jasność min. 300cd/m2; kat widzenia - 160x160 stopni; wejścia sygnału video i s-video Nagrywarka płyt DVD-R/ -RW/ DVD+R/ +RW/ DVD-RAM; wbudowany dysk twardy 160GB; opóźnione odtwarzanie, jednoczesny zapis i odtwarzanie; odczyt DivX; wyjście HDMI ze skalowaniem do 1080p; moŝliwość podłączenia komputera przez terminal USB do zgrywania plików WMA i MP3; moŝliwość zgrywania plików JPEG z zewnętrznych nośników pamięci na dysk HDD; wejście DV 33 System wideokonferencyjny Kodec wideokonferencyjny IP z zewnetrzną kamerą 34 Moduł komunikacyjny ISDN 35 Obudowa ochronna do kamery Zewnętrzny kodek wideokonferencyjny przystosowany do montaŝu w szafie sprzętowej typu rack-19"; wyposaŝony w profesjonalne złącza do urządzeń zewnętrznych - m.in. kamer, mikrofonów, komputera itp.; Podwójne wyjście monitorowe do rozdzielczości 720p lub XGA; format sygnału wyjściowego - 4:3 i 16:9; Gniazda (sygnałowe+sterujące) do dołączenia 2 kamer zewnętrznych obrotowych ze sterowaniem z kodec-a; pilot zdalnego sterowania na podczerwień, Port RS-232 do zdalnego zarządzania - integracji z systemem centralnego sterowania; Gniazdo do dołączenia mikrofonu cyfrowego; Szybkość transmisji IP - do 4 MBps; audio - dźwięk stereo surround pasmo 14kHz i 22kHz, MoŜliwość rozbudowy o mostek wideokonferencyjny do połączeń 4 punktów jednocześnie, Obudowa przystosowana do montaŝu w racku-19" Kamera wideokonferencyjna - elektroniczne sterowanie pozycją lub polem widzenia (Pan/Tilt/Zoom) z kodeka z zapamiętaniem pozycji; automatyczna regulacja ostrości, ekspozycji i balansu bieli, zoom optyczny x12 krotny, rozdzielczość 1280x720p Moduł komunikacyjny do połączeń wideokonferencyjnych za pomocą linii ISDN z szybkością transmisji 512kbps, moduł do zainstalowania w slocie kodeka wideokonferencyjnego.

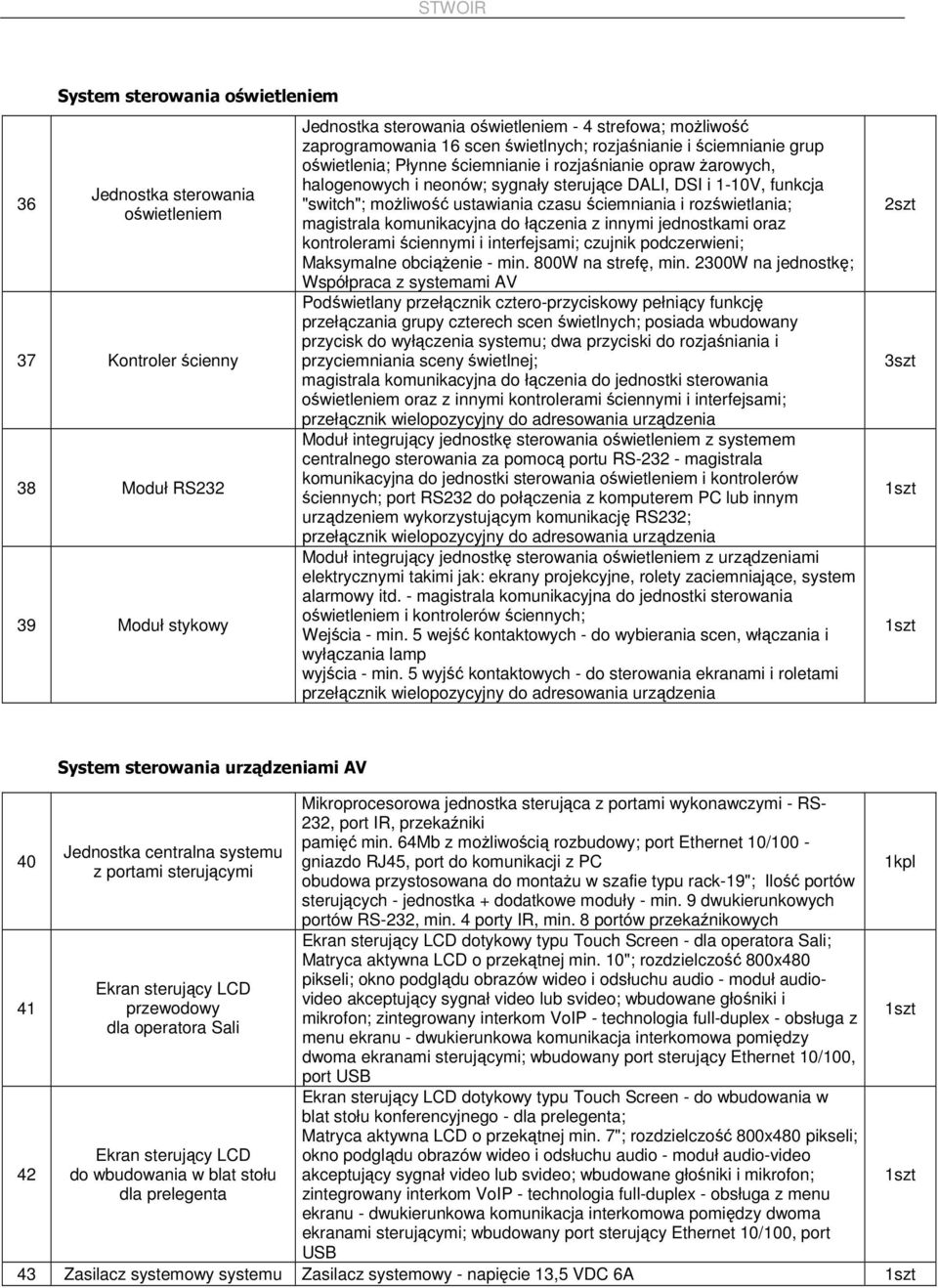

6 36 System sterowania oświetleniem Jednostka sterowania oświetleniem 37 Kontroler ścienny 38 Moduł RS Moduł stykowy Jednostka sterowania oświetleniem - 4 strefowa; moŝliwość zaprogramowania 16 scen świetlnych; rozjaśnianie i ściemnianie grup oświetlenia; Płynne ściemnianie i rozjaśnianie opraw Ŝarowych, halogenowych i neonów; sygnały sterujące DALI, DSI i 1-10V, funkcja "switch"; moŝliwość ustawiania czasu ściemniania i rozświetlania; magistrala komunikacyjna do łączenia z innymi jednostkami oraz kontrolerami ściennymi i interfejsami; czujnik podczerwieni; Maksymalne obciąŝenie - min. 800W na strefę, min. 2300W na jednostkę; Współpraca z systemami AV Podświetlany przełącznik cztero-przyciskowy pełniący funkcję przełączania grupy czterech scen świetlnych; posiada wbudowany przycisk do wyłączenia systemu; dwa przyciski do rozjaśniania i przyciemniania sceny świetlnej; magistrala komunikacyjna do łączenia do jednostki sterowania oświetleniem oraz z innymi kontrolerami ściennymi i interfejsami; przełącznik wielopozycyjny do adresowania urządzenia Moduł integrujący jednostkę sterowania oświetleniem z systemem centralnego sterowania za pomocą portu RS magistrala komunikacyjna do jednostki sterowania oświetleniem i kontrolerów ściennych; port RS232 do połączenia z komputerem PC lub innym urządzeniem wykorzystującym komunikację RS232; przełącznik wielopozycyjny do adresowania urządzenia Moduł integrujący jednostkę sterowania oświetleniem z urządzeniami elektrycznymi takimi jak: ekrany projekcyjne, rolety zaciemniające, system alarmowy itd. - magistrala komunikacyjna do jednostki sterowania oświetleniem i kontrolerów ściennych; Wejścia - min. 5 wejść kontaktowych - do wybierania scen, włączania i wyłączania lamp wyjścia - min. 5 wyjść kontaktowych - do sterowania ekranami i roletami przełącznik wielopozycyjny do adresowania urządzenia 3szt System sterowania urządzeniami AV Jednostka centralna systemu z portami sterującymi Ekran sterujący LCD przewodowy dla operatora Sali Ekran sterujący LCD do wbudowania w blat stołu dla prelegenta Mikroprocesorowa jednostka sterująca z portami wykonawczymi - RS- 232, port IR, przekaźniki pamięć min. 64Mb z moŝliwością rozbudowy; port Ethernet 10/100 - gniazdo RJ45, port do komunikacji z PC obudowa przystosowana do montaŝu w szafie typu rack-19"; Ilość portów sterujących - jednostka + dodatkowe moduły - min. 9 dwukierunkowych portów RS-232, min. 4 porty IR, min. 8 portów przekaźnikowych Ekran sterujący LCD dotykowy typu Touch Screen - dla operatora Sali; Matryca aktywna LCD o przekątnej min. 10"; rozdzielczość 800x480 pikseli; okno podglądu obrazów wideo i odsłuchu audio - moduł audiovideo akceptujący sygnał video lub svideo; wbudowane głośniki i mikrofon; zintegrowany interkom VoIP - technologia full-duplex - obsługa z menu ekranu - dwukierunkowa komunikacja interkomowa pomiędzy dwoma ekranami sterującymi; wbudowany port sterujący Ethernet 10/100, port USB Ekran sterujący LCD dotykowy typu Touch Screen - do wbudowania w blat stołu konferencyjnego - dla prelegenta; Matryca aktywna LCD o przekątnej min. 7"; rozdzielczość 800x480 pikseli; okno podglądu obrazów wideo i odsłuchu audio - moduł audio-video akceptujący sygnał video lub svideo; wbudowane głośniki i mikrofon; zintegrowany interkom VoIP - technologia full-duplex - obsługa z menu ekranu - dwukierunkowa komunikacja interkomowa pomiędzy dwoma ekranami sterującymi; wbudowany port sterujący Ethernet 10/100, port USB 43 Zasilacz systemowy systemu Zasilacz systemowy - napięcie 13,5 VDC 6A

7 44 Komputer PC z monitorem LCD Komputer PC o parametrach: Procesor Intel Core 2 Duo min. 2,3GHz, system operacyjny - Windows XP Professional XP; oprogramowanie - Office Proffesional Pamięć standardowa - 2GB DD2; pamięć maksymalna - 8 GB, dysk twardy - min. 250GB, Napęd optyczny DVD-ROM; Wbudowany kontroler S-ATA II; zintegrowany IDE/S-ATA; zintegrowana karta graficzna 250MB; High Definition Audio; LAN - 10/100/1000 Mbit/s; klawiatura standard, mysz optyczna Monitor LCD - przekątna 17", rozdzielczość nominalna x1024, kontrast 700:1, kąt widzenia - 160/160 stopni System informacyjny 45 Odtwarzacz multimedialny 46 Rozdzielacz sygnału XGA 47 Monitor LCD 48 Monitor informacyjny 49 Uchwyt do zawieszenia monitora Odtwarzacz multimedialny typu network player - ładowanie materiałów do prezentowania oraz przesyłanie komunikatów sterujących tzw. playlist za pomocą sieci LAN z PC z zainstalowanym oprogramowaniem - zaawansowany interfejs zdalnego zarządzania z moŝliwością zaprogramowania wyświetlanej treści w zaleŝności od czasu, wyposaŝony w port 10/100Mbps Ethernet i USB; wyjścia sygnału DVI, XGA, component, svideo, video Rozdzielczość sygnału wyjściowego DVI x1080pikseli, VGA x1200pikseli Elastyczny podział ekranu na obszary robocze z moŝliwością wykorzystania róŝnych formatów plików multimedialnych - Video MPEG-1, MPEG-2, MPEG-4; pliki graficzne - bmp, gif, png, jpg; baner - bmp, png; audio - mp3, wma; wejście sygnału video i audio; port RS-232c do sterowania monitorem; urządzenie o niewielkich gabarytach - maksymalne wymiary 200 x 50 x 150mm Dystrybutor sygnału XGA ze wzmacniaczem, min. 3 wyjścia XGA 15-pin HD; pasmo przenoszenia 400MHz; kompatybilny z rozdzielczościami VGA-UXGA Monitor LCD min. 52"; optymalna rozdzielczość 1920x1080 pikseli; format obrazu 16:9; Jasność - 700cd/m, kontrast 2000:1; kąt widzenia - pion/poziom 178/178 stopni, wejścia - DVI-D (HDCP); HDMI, RGB, svideo, video; sterowanie - port Rs- 232, pilot; kieszeń modułów opcjonalnych; wąska ramka o szerokości ok. 15mm; moŝliwość pracy w pionie; Przekątna ekranu 17 matryca TFT LCD, śywotność matrycy 50000h, Rozdzielczość 1280 x 1024, Jasność 300 cd/m2, kontrast 500:1, kąt widzenia: poziomy 140 stopni, pionowy 130 stopni, Wejścia wideo: analogowe VGA, cyfrowe DVI-D, Funkcje OSD, Stalowa obudowa - wandaloodporny System tłumaczeń symultanicznych 50 Jednostka centralna systemu Pomocnicza jednostka centralna cyfrowego systemu konferencyjnego. MoŜliwość podłączenia do 250 pulpitów mikrofonowych. MoŜliwość jednoczesnej pracy dla 8 kanałów. Cyfrowa transmisja sygnału do systemu tłumaczeń symultanicznych min. 16 języków. Połączenia pulpitów w standardzie CAT5e. Kontrola dostępu przed osobami niepowołanymi (karty CHIP). MoŜliwość przeprowadzenia głosowań. MoŜliwość pracy w trybach: auto, manual, FIFO, aktywacja głosem - tryby wybieralne z poziomu jednostki centralnej lub komputera. Wbudowany wyśweitlacz LCD informujący o stanie pracy urządzenia, języku, ustawieniach itp. MoŜliwość komunikacji z komputerem do obsługi sytemu konferencyjnego i tłumaczeń. MoŜliwość dodatkowej kontroli za pomocą przyłącza RS232, RS422. Licencja na obsługę 50 pulpitów mikrofonowych i dystrybucję 4 kanałów językowych. Wyjścia i wyjścia do podłączeń dodatkowych sygnałów audio. MoŜliwość montaŝu w rac'k 19".

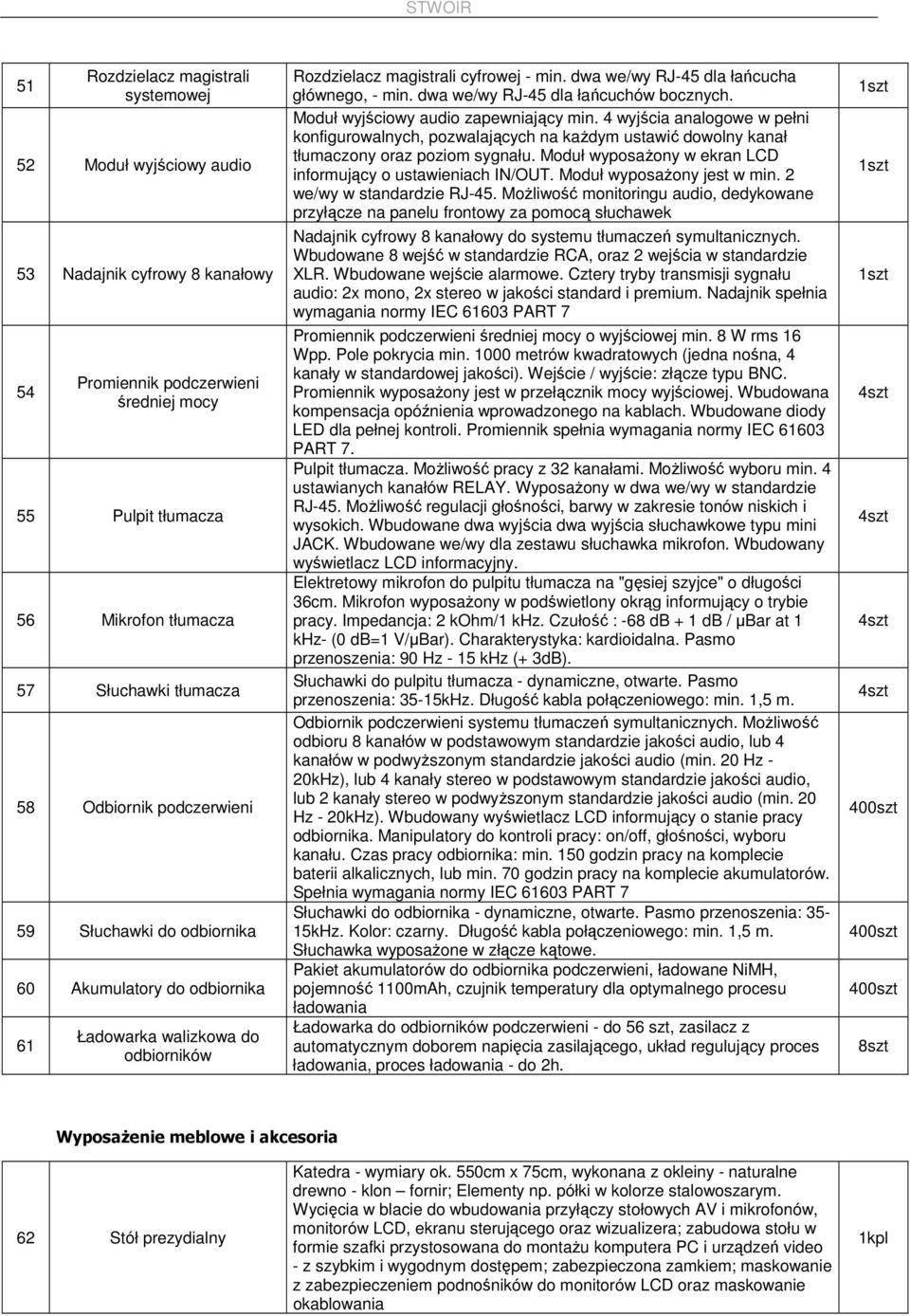

8 51 Rozdzielacz magistrali systemowej 52 Moduł wyjściowy audio 53 Nadajnik cyfrowy 8 kanałowy 54 Promiennik podczerwieni średniej mocy 55 Pulpit tłumacza 56 Mikrofon tłumacza 57 Słuchawki tłumacza 58 Odbiornik podczerwieni 59 Słuchawki do odbiornika 60 Akumulatory do odbiornika 61 Ładowarka walizkowa do odbiorników Rozdzielacz magistrali cyfrowej - min. dwa we/wy RJ-45 dla łańcucha głównego, - min. dwa we/wy RJ-45 dla łańcuchów bocznych. Moduł wyjściowy audio zapewniający min. 4 wyjścia analogowe w pełni konfigurowalnych, pozwalających na kaŝdym ustawić dowolny kanał tłumaczony oraz poziom sygnału. Moduł wyposaŝony w ekran LCD informujący o ustawieniach IN/OUT. Moduł wyposaŝony jest w min. 2 we/wy w standardzie RJ-45. MoŜliwość monitoringu audio, dedykowane przyłącze na panelu frontowy za pomocą słuchawek Nadajnik cyfrowy 8 kanałowy do systemu tłumaczeń symultanicznych. Wbudowane 8 wejść w standardzie RCA, oraz 2 wejścia w standardzie XLR. Wbudowane wejście alarmowe. Cztery tryby transmisji sygnału audio: 2x mono, 2x stereo w jakości standard i premium. Nadajnik spełnia wymagania normy IEC PART 7 Promiennik podczerwieni średniej mocy o wyjściowej min. 8 W rms 16 Wpp. Pole pokrycia min metrów kwadratowych (jedna nośna, 4 kanały w standardowej jakości). Wejście / wyjście: złącze typu BNC. Promiennik wyposaŝony jest w przełącznik mocy wyjściowej. Wbudowana kompensacja opóźnienia wprowadzonego na kablach. Wbudowane diody LED dla pełnej kontroli. Promiennik spełnia wymagania normy IEC PART 7. Pulpit tłumacza. MoŜliwość pracy z 32 kanałami. MoŜliwość wyboru min. 4 ustawianych kanałów RELAY. WyposaŜony w dwa we/wy w standardzie RJ-45. MoŜliwość regulacji głośności, barwy w zakresie tonów niskich i wysokich. Wbudowane dwa wyjścia dwa wyjścia słuchawkowe typu mini JACK. Wbudowane we/wy dla zestawu słuchawka mikrofon. Wbudowany wyświetlacz LCD informacyjny. Elektretowy mikrofon do pulpitu tłumacza na "gęsiej szyjce" o długości 36cm. Mikrofon wyposaŝony w podświetlony okrąg informujący o trybie pracy. Impedancja: 2 kohm/1 khz. Czułość : -68 db + 1 db / µbar at 1 khz- (0 db=1 V/µBar). Charakterystyka: kardioidalna. Pasmo przenoszenia: 90 Hz - 15 khz (+ 3dB). Słuchawki do pulpitu tłumacza - dynamiczne, otwarte. Pasmo przenoszenia: 35-15kHz. Długość kabla połączeniowego: min. 1,5 m. Odbiornik podczerwieni systemu tłumaczeń symultanicznych. MoŜliwość odbioru 8 kanałów w podstawowym standardzie jakości audio, lub 4 kanałów w podwyŝszonym standardzie jakości audio (min. 20 Hz - 20kHz), lub 4 kanały stereo w podstawowym standardzie jakości audio, lub 2 kanały stereo w podwyŝszonym standardzie jakości audio (min. 20 Hz - 20kHz). Wbudowany wyświetlacz LCD informujący o stanie pracy odbiornika. Manipulatory do kontroli pracy: on/off, głośności, wyboru kanału. Czas pracy odbiornika: min. 150 godzin pracy na komplecie baterii alkalicznych, lub min. 70 godzin pracy na komplecie akumulatorów. Spełnia wymagania normy IEC PART 7 Słuchawki do odbiornika - dynamiczne, otwarte. Pasmo przenoszenia: 35-15kHz. Kolor: czarny. Długość kabla połączeniowego: min. 1,5 m. Słuchawka wyposaŝone w złącze kątowe. Pakiet akumulatorów do odbiornika podczerwieni, ładowane NiMH, pojemność 1100mAh, czujnik temperatury dla optymalnego procesu ładowania Ładowarka do odbiorników podczerwieni - do 56 szt, zasilacz z automatycznym doborem napięcia zasilającego, układ regulujący proces ładowania, proces ładowania - do 2h. 400szt 400szt 400szt 8szt WyposaŜenie meblowe i akcesoria 62 Stół prezydialny Katedra - wymiary ok. 550cm x 75cm, wykonana z okleiny - naturalne drewno - klon fornir; Elementy np. półki w kolorze stalowoszarym. Wycięcia w blacie do wbudowania przyłączy stołowych AV i mikrofonów, monitorów LCD, ekranu sterującego oraz wizualizera; zabudowa stołu w formie szafki przystosowana do montaŝu komputera PC i urządzeń video - z szybkim i wygodnym dostępem; zabezpieczona zamkiem; maskowanie z zabezpieczeniem podnośników do monitorów LCD oraz maskowanie okablowania

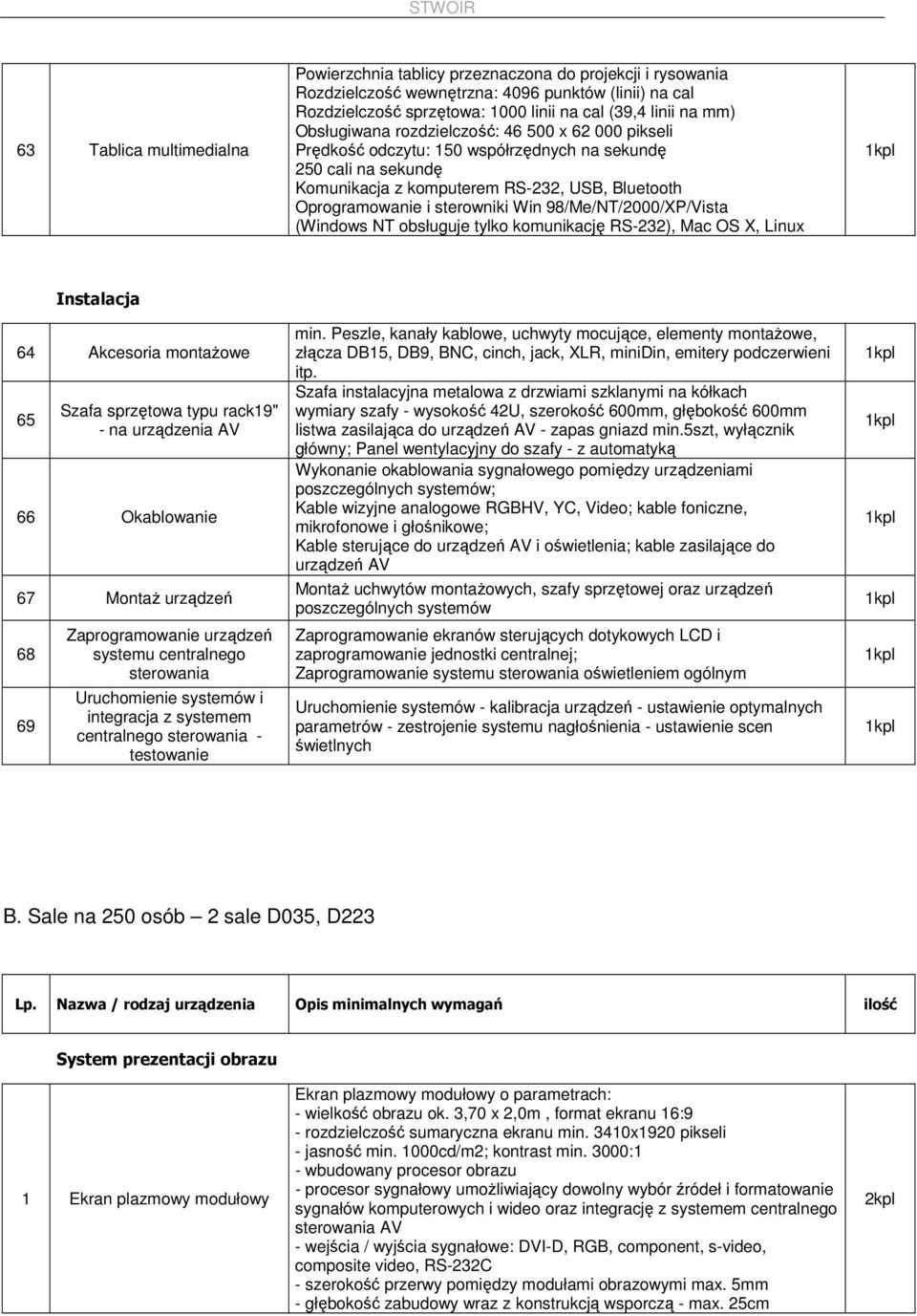

9 63 Tablica multimedialna Powierzchnia tablicy przeznaczona do projekcji i rysowania Rozdzielczość wewnętrzna: 4096 punktów (linii) na cal Rozdzielczość sprzętowa: 1000 linii na cal (39,4 linii na mm) Obsługiwana rozdzielczość: x pikseli Prędkość odczytu: 150 współrzędnych na sekundę 250 cali na sekundę Komunikacja z komputerem RS-232, USB, Bluetooth Oprogramowanie i sterowniki Win 98/Me/NT/2000/XP/Vista (Windows NT obsługuje tylko komunikację RS-232), Mac OS X, Linux Instalacja 64 Akcesoria montaŝowe 65 Szafa sprzętowa typu rack19" - na urządzenia AV 66 Okablowanie 67 MontaŜ urządzeń Zaprogramowanie urządzeń systemu centralnego sterowania Uruchomienie systemów i integracja z systemem centralnego sterowania - testowanie min. Peszle, kanały kablowe, uchwyty mocujące, elementy montaŝowe, złącza DB15, DB9, BNC, cinch, jack, XLR, minidin, emitery podczerwieni itp. Szafa instalacyjna metalowa z drzwiami szklanymi na kółkach wymiary szafy - wysokość 42U, szerokość 600mm, głębokość 600mm listwa zasilająca do urządzeń AV - zapas gniazd min., wyłącznik główny; Panel wentylacyjny do szafy - z automatyką Wykonanie okablowania sygnałowego pomiędzy urządzeniami poszczególnych systemów; Kable wizyjne analogowe RGBHV, YC, Video; kable foniczne, mikrofonowe i głośnikowe; Kable sterujące do urządzeń AV i oświetlenia; kable zasilające do urządzeń AV MontaŜ uchwytów montaŝowych, szafy sprzętowej oraz urządzeń poszczególnych systemów Zaprogramowanie ekranów sterujących dotykowych LCD i zaprogramowanie jednostki centralnej; Zaprogramowanie systemu sterowania oświetleniem ogólnym Uruchomienie systemów - kalibracja urządzeń - ustawienie optymalnych parametrów - zestrojenie systemu nagłośnienia - ustawienie scen świetlnych B. Sale na 250 osób 2 sale D035, D223 Lp. Nazwa / rodzaj urządzenia Opis minimalnych wymagań ilość System prezentacji obrazu 1 Ekran plazmowy modułowy Ekran plazmowy modułowy o parametrach: - wielkość obrazu ok. 3,70 x 2,0m, format ekranu 16:9 - rozdzielczość sumaryczna ekranu min. 3410x1920 pikseli - jasność min. 1000cd/m2; kontrast min. 3000:1 - wbudowany procesor obrazu - procesor sygnałowy umoŝliwiający dowolny wybór źródeł i formatowanie sygnałów komputerowych i wideo oraz integrację z systemem centralnego sterowania AV - wejścia / wyjścia sygnałowe: DVI-D, RGB, component, s-video, composite video, RS-232C - szerokość przerwy pomiędzy modułami obrazowymi max. 5mm - głębokość zabudowy wraz z konstrukcją wsporczą - max. 25cm

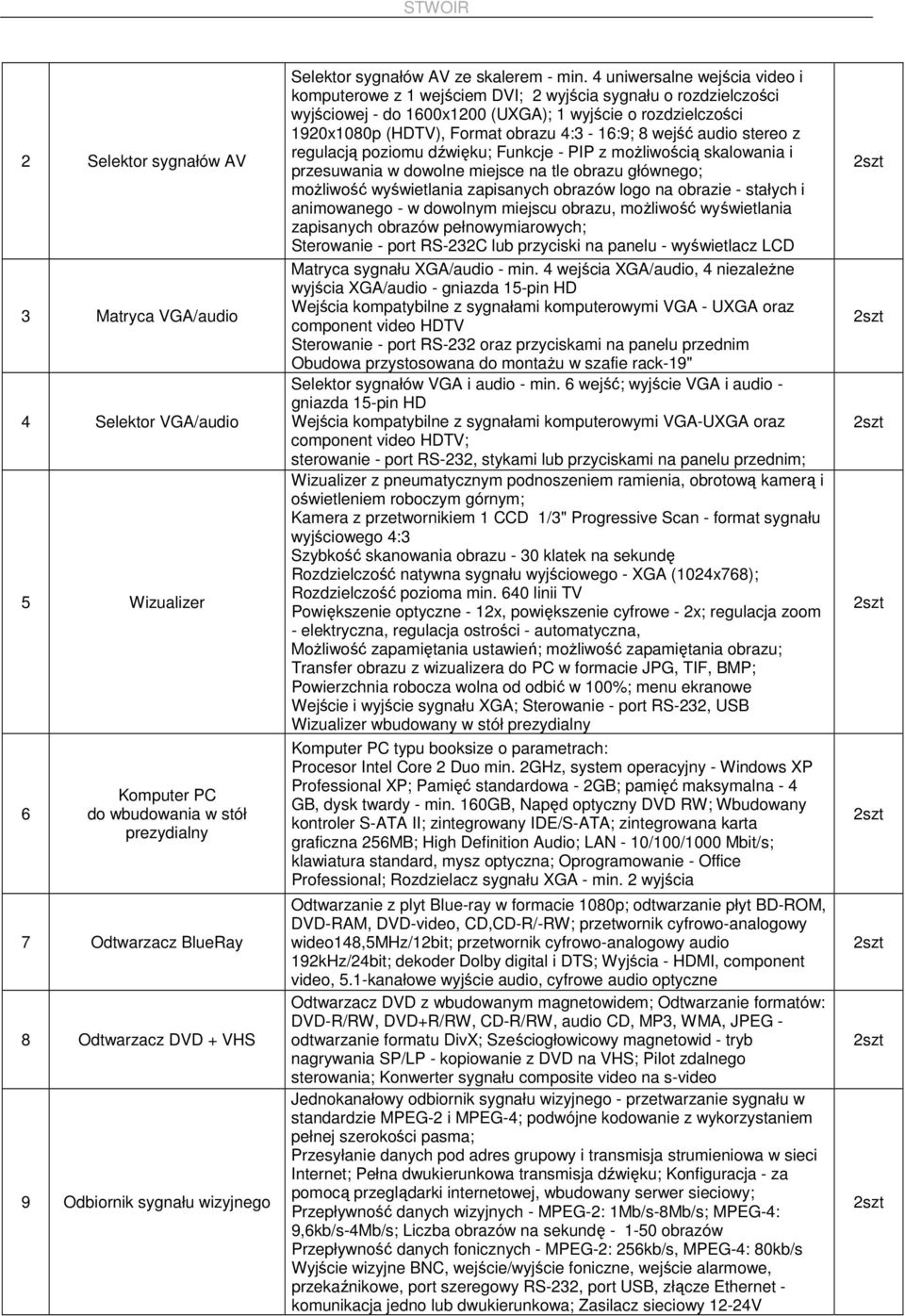

10 2 Selektor sygnałów AV 3 Matryca VGA/audio 4 Selektor VGA/audio 5 Wizualizer 6 Komputer PC do wbudowania w stół prezydialny 7 Odtwarzacz BlueRay 8 Odtwarzacz DVD + VHS 9 Odbiornik sygnału wizyjnego Selektor sygnałów AV ze skalerem - min. 4 uniwersalne wejścia video i komputerowe z 1 wejściem DVI; 2 wyjścia sygnału o rozdzielczości wyjściowej - do 1600x1200 (UXGA); 1 wyjście o rozdzielczości 1920x1080p (HDTV), Format obrazu 4:3-16:9; 8 wejść audio stereo z regulacją poziomu dźwięku; Funkcje - PIP z moŝliwością skalowania i przesuwania w dowolne miejsce na tle obrazu głównego; moŝliwość wyświetlania zapisanych obrazów logo na obrazie - stałych i animowanego - w dowolnym miejscu obrazu, moŝliwość wyświetlania zapisanych obrazów pełnowymiarowych; Sterowanie - port RS-232C lub przyciski na panelu - wyświetlacz LCD Matryca sygnału XGA/audio - min. 4 wejścia XGA/audio, 4 niezaleŝne wyjścia XGA/audio - gniazda 15-pin HD Wejścia kompatybilne z sygnałami komputerowymi VGA - UXGA oraz component video HDTV Sterowanie - port RS-232 oraz przyciskami na panelu przednim Obudowa przystosowana do montaŝu w szafie rack-19" Selektor sygnałów VGA i audio - min. 6 wejść; wyjście VGA i audio - gniazda 15-pin HD Wejścia kompatybilne z sygnałami komputerowymi VGA-UXGA oraz component video HDTV; sterowanie - port RS-232, stykami lub przyciskami na panelu przednim; Wizualizer z pneumatycznym podnoszeniem ramienia, obrotową kamerą i oświetleniem roboczym górnym; Kamera z przetwornikiem 1 CCD 1/3" Progressive Scan - format sygnału wyjściowego 4:3 Szybkość skanowania obrazu - 30 klatek na sekundę Rozdzielczość natywna sygnału wyjściowego - XGA (1024x768); Rozdzielczość pozioma min. 640 linii TV Powiększenie optyczne - 12x, powiększenie cyfrowe - 2x; regulacja zoom - elektryczna, regulacja ostrości - automatyczna, MoŜliwość zapamiętania ustawień; moŝliwość zapamiętania obrazu; Transfer obrazu z wizualizera do PC w formacie JPG, TIF, BMP; Powierzchnia robocza wolna od odbić w 100%; menu ekranowe Wejście i wyjście sygnału XGA; Sterowanie - port RS-232, USB Wizualizer wbudowany w stół prezydialny Komputer PC typu booksize o parametrach: Procesor Intel Core 2 Duo min. 2GHz, system operacyjny - Windows XP Professional XP; Pamięć standardowa - 2GB; pamięć maksymalna - 4 GB, dysk twardy - min. 160GB, Napęd optyczny DVD RW; Wbudowany kontroler S-ATA II; zintegrowany IDE/S-ATA; zintegrowana karta graficzna 256MB; High Definition Audio; LAN - 10/100/1000 Mbit/s; klawiatura standard, mysz optyczna; Oprogramowanie - Office Professional; Rozdzielacz sygnału XGA - min. 2 wyjścia Odtwarzanie z plyt Blue-ray w formacie 1080p; odtwarzanie płyt BD-ROM, DVD-RAM, DVD-video, CD,CD-R/-RW; przetwornik cyfrowo-analogowy wideo148,5mhz/12bit; przetwornik cyfrowo-analogowy audio 192kHz/24bit; dekoder Dolby digital i DTS; Wyjścia - HDMI, component video, 5.1-kanałowe wyjście audio, cyfrowe audio optyczne Odtwarzacz DVD z wbudowanym magnetowidem; Odtwarzanie formatów: DVD-R/RW, DVD+R/RW, CD-R/RW, audio CD, MP3, WMA, JPEG - odtwarzanie formatu DivX; Sześciogłowicowy magnetowid - tryb nagrywania SP/LP - kopiowanie z DVD na VHS; Pilot zdalnego sterowania; Konwerter sygnału composite video na s-video Jednokanałowy odbiornik sygnału wizyjnego - przetwarzanie sygnału w standardzie MPEG-2 i MPEG-4; podwójne kodowanie z wykorzystaniem pełnej szerokości pasma; Przesyłanie danych pod adres grupowy i transmisja strumieniowa w sieci Internet; Pełna dwukierunkowa transmisja dźwięku; Konfiguracja - za pomocą przeglądarki internetowej, wbudowany serwer sieciowy; Przepływność danych wizyjnych - MPEG-2: 1Mb/s-8Mb/s; MPEG-4: 9,6kb/s-4Mb/s; Liczba obrazów na sekundę obrazów Przepływność danych fonicznych - MPEG-2: 256kb/s, MPEG-4: 80kb/s Wyjście wizyjne BNC, wejście/wyjście foniczne, wejście alarmowe, przekaźnikowe, port szeregowy RS-232, port USB, złącze Ethernet - komunikacja jedno lub dwukierunkowa; Zasilacz sieciowy 12-24V

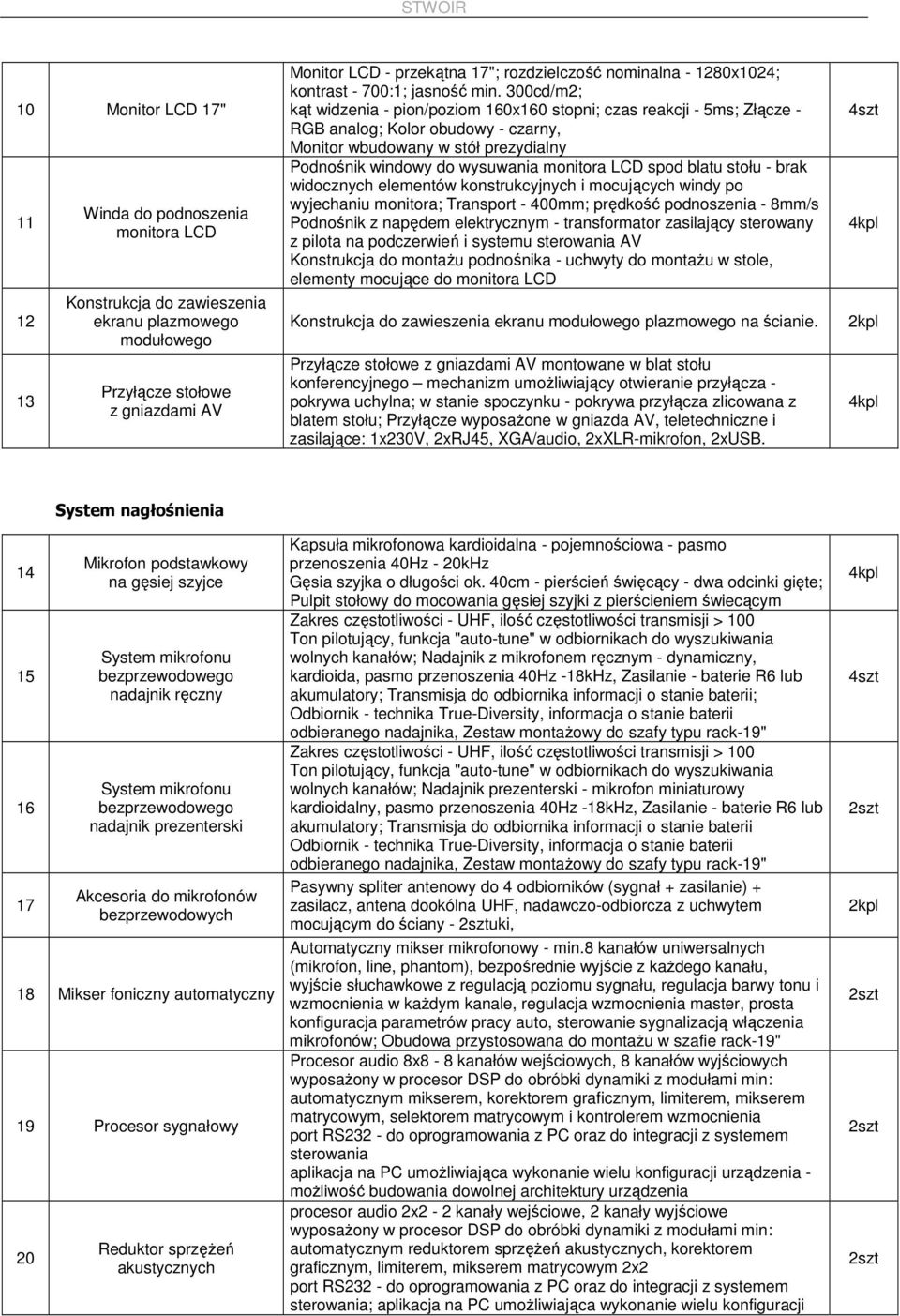

11 10 Monitor LCD 17" Winda do podnoszenia monitora LCD Konstrukcja do zawieszenia ekranu plazmowego modułowego Przyłącze stołowe z gniazdami AV Monitor LCD - przekątna 17"; rozdzielczość nominalna x1024; kontrast - 700:1; jasność min. 300cd/m2; kąt widzenia - pion/poziom 160x160 stopni; czas reakcji - 5ms; Złącze - RGB analog; Kolor obudowy - czarny, Monitor wbudowany w stół prezydialny Podnośnik windowy do wysuwania monitora LCD spod blatu stołu - brak widocznych elementów konstrukcyjnych i mocujących windy po wyjechaniu monitora; Transport - 400mm; prędkość podnoszenia - 8mm/s Podnośnik z napędem elektrycznym - transformator zasilający sterowany z pilota na podczerwień i systemu sterowania AV Konstrukcja do montaŝu podnośnika - uchwyty do montaŝu w stole, elementy mocujące do monitora LCD Konstrukcja do zawieszenia ekranu modułowego plazmowego na ścianie. Przyłącze stołowe z gniazdami AV montowane w blat stołu konferencyjnego mechanizm umoŝliwiający otwieranie przyłącza - pokrywa uchylna; w stanie spoczynku - pokrywa przyłącza zlicowana z blatem stołu; Przyłącze wyposaŝone w gniazda AV, teletechniczne i zasilające: 1x230V, 2xRJ45, XGA/audio, 2xXLR-mikrofon, 2xUSB System nagłośnienia Mikrofon podstawkowy na gęsiej szyjce System mikrofonu bezprzewodowego nadajnik ręczny System mikrofonu bezprzewodowego nadajnik prezenterski Akcesoria do mikrofonów bezprzewodowych 18 Mikser foniczny automatyczny 19 Procesor sygnałowy 20 Reduktor sprzęŝeń akustycznych Kapsuła mikrofonowa kardioidalna - pojemnościowa - pasmo przenoszenia 40Hz - 20kHz Gęsia szyjka o długości ok. 40cm - pierścień święcący - dwa odcinki gięte; Pulpit stołowy do mocowania gęsiej szyjki z pierścieniem świecącym Zakres częstotliwości - UHF, ilość częstotliwości transmisji > 100 Ton pilotujący, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów; Nadajnik z mikrofonem ręcznym - dynamiczny, kardioida, pasmo przenoszenia 40Hz -18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii; Odbiornik - technika True-Diversity, informacja o stanie baterii odbieranego nadajnika, Zestaw montaŝowy do szafy typu rack-19" Zakres częstotliwości - UHF, ilość częstotliwości transmisji > 100 Ton pilotujący, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów; Nadajnik prezenterski - mikrofon miniaturowy kardioidalny, pasmo przenoszenia 40Hz -18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii Odbiornik - technika True-Diversity, informacja o stanie baterii odbieranego nadajnika, Zestaw montaŝowy do szafy typu rack-19" Pasywny spliter antenowy do 4 odbiorników (sygnał + zasilanie) + zasilacz, antena dookólna UHF, nadawczo-odbiorcza z uchwytem mocującym do ściany - uki, Automatyczny mikser mikrofonowy - min.8 kanałów uniwersalnych (mikrofon, line, phantom), bezpośrednie wyjście z kaŝdego kanału, wyjście słuchawkowe z regulacją poziomu sygnału, regulacja barwy tonu i wzmocnienia w kaŝdym kanale, regulacja wzmocnienia master, prosta konfiguracja parametrów pracy auto, sterowanie sygnalizacją włączenia mikrofonów; Obudowa przystosowana do montaŝu w szafie rack-19" Procesor audio 8x8-8 kanałów wejściowych, 8 kanałów wyjściowych wyposaŝony w procesor DSP do obróbki dynamiki z modułami min: automatycznym mikserem, korektorem graficznym, limiterem, mikserem matrycowym, selektorem matrycowym i kontrolerem wzmocnienia port RS232 - do oprogramowania z PC oraz do integracji z systemem sterowania aplikacja na PC umoŝliwiająca wykonanie wielu konfiguracji urządzenia - moŝliwość budowania dowolnej architektury urządzenia procesor audio 2x2-2 kanały wejściowe, 2 kanały wyjściowe wyposaŝony w procesor DSP do obróbki dynamiki z modułami min: automatycznym reduktorem sprzęŝeń akustycznych, korektorem graficznym, limiterem, mikserem matrycowym 2x2 port RS232 - do oprogramowania z PC oraz do integracji z systemem sterowania; aplikacja na PC umoŝliwiająca wykonanie wielu konfiguracji

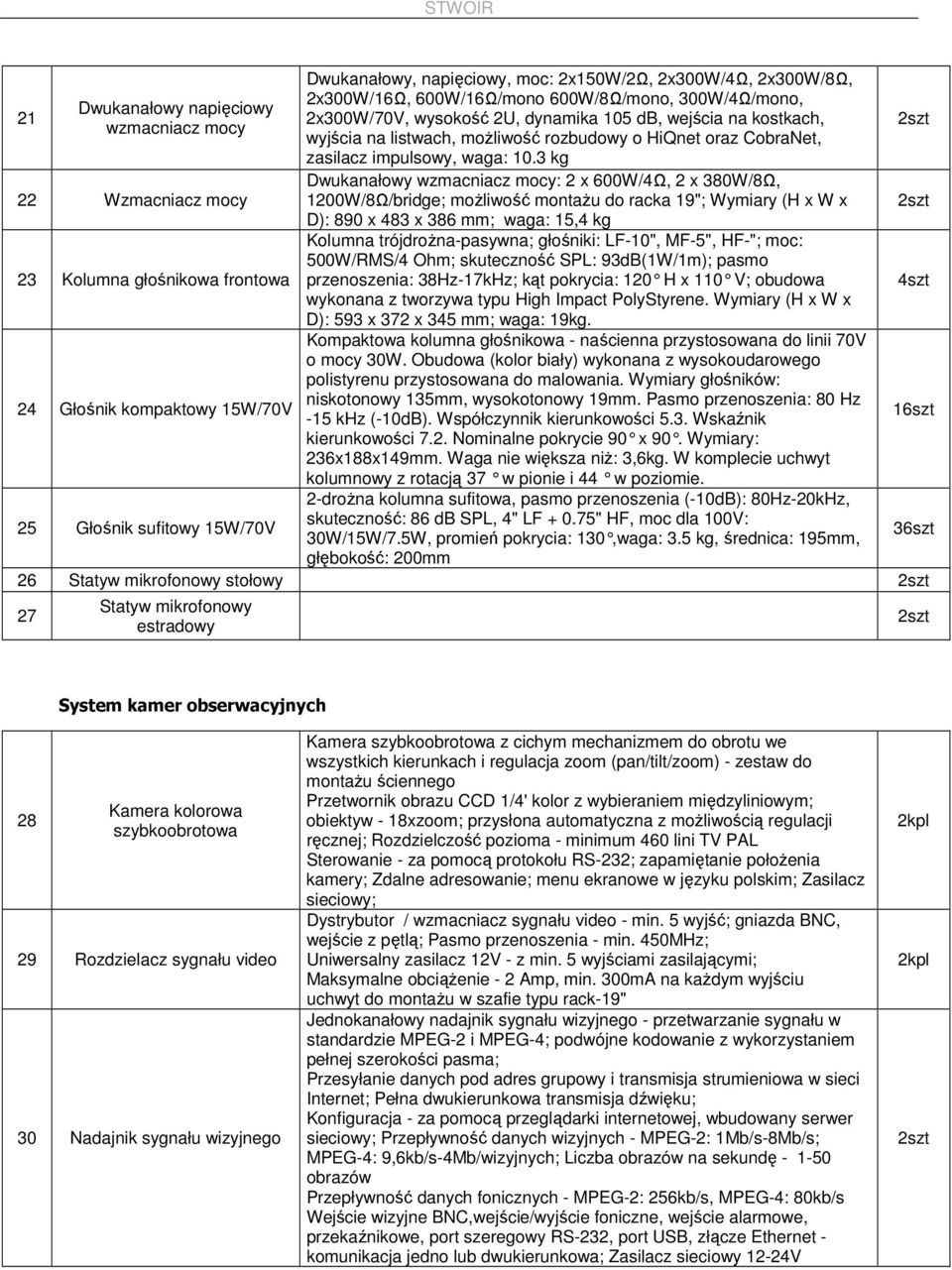

12 21 Dwukanałowy napięciowy wzmacniacz mocy 22 Wzmacniacz mocy 23 Kolumna głośnikowa frontowa 24 Głośnik kompaktowy 15W/70V 25 Głośnik sufitowy 15W/70V Dwukanałowy, napięciowy, moc: 2x150W/2Ω, 2x300W/4Ω, 2x300W/8Ω, 2x300W/16Ω, 600W/16Ω/mono 600W/8Ω/mono, 300W/4Ω/mono, 2x300W/70V, wysokość 2U, dynamika 105 db, wejścia na kostkach, wyjścia na listwach, moŝliwość rozbudowy o HiQnet oraz CobraNet, zasilacz impulsowy, waga: 10.3 kg Dwukanałowy wzmacniacz mocy: 2 x 600W/4Ω, 2 x 380W/8Ω, 1200W/8Ω/bridge; moŝliwość montaŝu do racka 19"; Wymiary (H x W x D): 890 x 483 x 386 mm; waga: 15,4 kg Kolumna trójdroŝna-pasywna; głośniki: LF-10", MF-5", HF-"; moc: 500W/RMS/4 Ohm; skuteczność SPL: 93dB(1W/1m); pasmo przenoszenia: 38Hz-17kHz; kąt pokrycia: 120 H x 110 V; obudowa wykonana z tworzywa typu High Impact PolyStyrene. Wymiary (H x W x D): 593 x 372 x 345 mm; waga: 19kg. Kompaktowa kolumna głośnikowa - naścienna przystosowana do linii 70V o mocy 30W. Obudowa (kolor biały) wykonana z wysokoudarowego polistyrenu przystosowana do malowania. Wymiary głośników: niskotonowy 135mm, wysokotonowy 19mm. Pasmo przenoszenia: 80 Hz -15 khz (-10dB). Współczynnik kierunkowości 5.3. Wskaźnik kierunkowości 7.2. Nominalne pokrycie 90 x 90. Wymiary: 236x188x149mm. Waga nie większa niŝ: 3,6kg. W komplecie uchwyt kolumnowy z rotacją 37 w pionie i 44 w poziomie. 2-droŜna kolumna sufitowa, pasmo przenoszenia (-10dB): 80Hz-20kHz, skuteczność: 86 db SPL, 4" LF " HF, moc dla 100V: 30W/15W/7.5W, promień pokrycia: 130,waga: 3.5 kg, średnica: 195mm, głębokość: 200mm 26 Statyw mikrofonowy stołowy 27 Statyw mikrofonowy estradowy 16szt 36szt System kamer obserwacyjnych 28 Kamera kolorowa szybkoobrotowa 29 Rozdzielacz sygnału video 30 Nadajnik sygnału wizyjnego Kamera szybkoobrotowa z cichym mechanizmem do obrotu we wszystkich kierunkach i regulacja zoom (pan/tilt/zoom) - zestaw do montaŝu ściennego Przetwornik obrazu CCD 1/4' kolor z wybieraniem międzyliniowym; obiektyw - 18xzoom; przysłona automatyczna z moŝliwością regulacji ręcznej; Rozdzielczość pozioma - minimum 460 lini TV PAL Sterowanie - za pomocą protokołu RS-232; zapamiętanie połoŝenia kamery; Zdalne adresowanie; menu ekranowe w języku polskim; Zasilacz sieciowy; Dystrybutor / wzmacniacz sygnału video - min. 5 wyjść; gniazda BNC, wejście z pętlą; Pasmo przenoszenia - min. 450MHz; Uniwersalny zasilacz 12V - z min. 5 wyjściami zasilającymi; Maksymalne obciąŝenie - 2 Amp, min. 300mA na kaŝdym wyjściu uchwyt do montaŝu w szafie typu rack-19" Jednokanałowy nadajnik sygnału wizyjnego - przetwarzanie sygnału w standardzie MPEG-2 i MPEG-4; podwójne kodowanie z wykorzystaniem pełnej szerokości pasma; Przesyłanie danych pod adres grupowy i transmisja strumieniowa w sieci Internet; Pełna dwukierunkowa transmisja dźwięku; Konfiguracja - za pomocą przeglądarki internetowej, wbudowany serwer sieciowy; Przepływność danych wizyjnych - MPEG-2: 1Mb/s-8Mb/s; MPEG-4: 9,6kb/s-4Mb/wizyjnych; Liczba obrazów na sekundę obrazów Przepływność danych fonicznych - MPEG-2: 256kb/s, MPEG-4: 80kb/s Wejście wizyjne BNC,wejście/wyjście foniczne, wejście alarmowe, przekaźnikowe, port szeregowy RS-232, port USB, złącze Ethernet - komunikacja jedno lub dwukierunkowa; Zasilacz sieciowy 12-24V

13 36 System sterowania oświetleniem Jednostka sterowania oświetleniem 37 Kontroler ścienny 38 Moduł RS Moduł stykowy Jednostka sterowania oświetleniem - 4 strefowa; moŝliwość zaprogramowania 16 scen świetlnych; rozjaśnianie i ściemnianie grup oświetlenia; Płynne ściemnianie i rozjaśnianie opraw Ŝarowych, halogenowych i neonów; sygnały sterujące DALI, DSI i 1-10V, funkcja "switch"; moŝliwość ustawiania czasu ściemniania i rozświetlania; magistrala komunikacyjna do łączenia z innymi jednostkami oraz kontrolerami ściennymi i interfejsami; czujnik podczerwieni; Maksymalne obciąŝenie - min. 800W na strefę, min. 2300W na jednostkę; Współpraca z systemami AV Podświetlany przełącznik cztero-przyciskowy pełniący funkcję przełączania grupy czterech scen świetlnych; posiada wbudowany przycisk do wyłączenia systemu; dwa przyciski do rozjaśniania i przyciemniania sceny świetlnej; magistrala komunikacyjna do łączenia do jednostki sterowania oświetleniem oraz z innymi kontrolerami ściennymi i interfejsami; przełącznik wielopozycyjny do adresowania urządzenia Moduł integrujący jednostkę sterowania oświetleniem z systemem centralnego sterowania za pomocą portu RS magistrala komunikacyjna do jednostki sterowania oświetleniem i kontrolerów ściennych; port RS232 do połączenia z komputerem PC lub innym urządzeniem wykorzystującym komunikację RS232; przełącznik wielopozycyjny do adresowania urządzenia Moduł integrujący jednostkę sterowania oświetleniem z urządzeniami elektrycznymi takimi jak: ekrany projekcyjne, rolety zaciemniające, system alarmowy itd. - magistrala komunikacyjna do jednostki sterowania oświetleniem i kontrolerów ściennych; Wejścia - min. 5 wejść kontaktowych - do wybierania scen, włączania i wyłączania lamp wyjścia - min. 5 wyjść kontaktowych - do sterowania ekranami i roletami przełącznik wielopozycyjny do adresowania urządzenia System sterowania urządzeniami AV Jednostka centralna systemu z portami sterującymi Ekran sterujący LCD do wbudowania w blat stołu dla prelegenta Mikroprocesorowa jednostka sterująca z portami wykonawczymi - RS- 232, port IR, przekaźniki pamięć min. 64Mb z moŝliwością rozbudowy; port Ethernet 10/100 - gniazdo RJ45, port do komunikacji z PC obudowa przystosowana do montaŝu w szafie typu rack-19"; Ilość portów sterujących - jednostka + dodatkowe moduły - min. 7 dwukierunkowych portów RS-232, min. 4 porty IR, min. 8 portów przekaźnikowych Ekran sterujący LCD dotykowy typu Touch Screen - do wbudowania w blat stołu konferencyjnego - dla prelegenta; Matryca aktywna LCD o przekątnej min. 7"; rozdzielczość 800x480 pikseli; okno podglądu obrazów wideo i odsłuchu audio - moduł audio-video akceptujacy sygnał video lub svideo; wbudowane głośniki i mikrofon; zintegrowany interkom VoIP - technologia full-duplex - obsługa z menu ekranu - dwukierunkowa komunikacja interkomowa pomiędzy dwoma ekranami sterującymi; wbudowany port sterujący Ethernet 10/100, port USB 33 Zasilacz systemowy systemu Zasilacz systemowy - napięcie 13,5 VDC 6A

14 System informacyjny 34 Odtwarzacz multimedialny 35 Rozdzielacz sygnału XGA 36 Monitor informacyjny 37 Uchwyt do zawieszenia monitora Odtwarzacz multimedialny typu network player - ładowanie materiałów do prezentowania oraz przesyłanie komunikatów sterujących tzw. playlist za pomocą sieci LAN z PC z zainstalowanym oprogramowaniem - zaawansowany interfejs zdalnego zarządzania z moŝliwością zaprogramowania wyświetlanej treści w zaleŝności od czasu, wyposaŝony w port 10/100Mbps Ethernet i USB; wyjścia sygnału DVI, XGA, component, svideo, video Rozdzielczość sygnału wyjściowego DVI x1080pikseli, VGA x1200pikseli Elastyczny podział ekranu na obszary robocze z moŝliwością wykorzystania róŝnych formatów plików multimedialnych - Video MPEG-1, MPEG-2, MPEG-4; pliki graficzne - bmp, gif, png, jpg; baner - bmp, png; audio - mp3, wma; wejście sygnału video i audio; port RS-232c do sterowania monitorem; urządzenie o niewielkich gabarytach - maksymalne wymiary 200 x 50 x 150mm Dystrybutor sygnału XGA ze wzmacniaczem, min. 3 wyjścia XGA 15-pin HD; pasmo przenoszenia 400MHz; kompatybilny z rozdzielczościami VGA-UXGA Przekątna ekranu 17 matryca TFT LCD, śywotność matrycy 50000h, Rozdzielczość 1280 x 1024, Jansość 300 cd/m2, kontrast 500:1, kąt widzenia: poziomy 140 stopni, pionowy 130 stopni, Wejścia wideo: analogowe VGA, cyfrowe DVI-D, Funkcje OSD, Stalowa obudowa - wandaloodporny WyposaŜenie meblowe i akcesoria 38 Stół prezydialny 39 Tablica multimedialna Katedra - wymiary ok. 400cm x 75cm, wykonana z okleiny - naturalne drewno - klon fornir; Elementy np. półki w kolorze stalowoszarym. Wycięcia w blacie do wbudowania przyłączy stołowych AV i mikrofonów, monitorów LCD, ekranu sterującego oraz wizualizera; zabudowa stołu w formie szafki przystosowana do montaŝu komputera PC i urządzeń video - z szybkim i wygodnym dostępem; zabezpieczona zamkiem; maskowanie z zabezpieczeniem podnośników do monitorów LCD oraz maskowanie okablowania Powierzchnia tablicy przeznaczona do projekcji i rysowania Rozdzielczość wewnętrzna: 4096 punktów (linii) na cal Rozdzielczość sprzętowa: 1000 linii na cal (39,4 linii na mm) Obsługiwana rozdzielczość: x pikseli Prędkość odczytu: 150 współrzędnych na sekundę 250 cali na sekundę Komunikacja z komputerem RS-232, USB, Bluetooth Oprogramowanie i sterowniki Win 98/Me/NT/2000/XP/Vista (Windows NT obsługuje tylko komunikację RS-232), Mac OS X, Linux Instalacja 40 Akcesoria montaŝowe 41 Szafa sprzętowa typu rack19" - na urządzenia AV min. Peszle, kanały kablowe, uchwyty mocujące, elementy montaŝowe, złącza DB15, DB9, BNC, cinch, jack, XLR, minidin, emitery podczerwieni itp. Szafa instalacyjna metalowa z drzwiami szklanymi na kółkach wymiary szafy - wysokość 36U, szerokość 600mm, głębokość 600mm listwa zasilająca do urządzeń AV - zapas gniazd min., wyłącznik główny; Panel wentylacyjny do szafy - z automatyką

15 42 Okablowanie 43 MontaŜ urządzeń Zaprogramowanie urządzeń systemu centralnego sterowania Uruchomienie systemów i integracja z systemem centralnego sterowania - testowanie Wykonanie okablowania sygnałowego pomiędzy urządzeniami poszczególnych systemów; Kable wizyjne analogowe RGBHV, YC, Video; kable foniczne, mikrofonowe i głośnikowe; Kable sterujące do urządzeń AV i oświetlenia; kable zasilające do urządzeń AV MontaŜ uchwytów montaŝowych, szafy sprzętowej oraz urządzeń poszczególnych systemów Zaprogramowanie ekranów sterujących dotykowych LCD i zaprogramowanie jednostki centralnej; Zaprogramowanie systemu sterowania oświetleniem ogólnym Uruchomienie systemów - kalibracja urządzeń - ustawienie optymalnych parametrów - zestrojenie systemu nagłośnienia - ustawienie scen świetlnych C. Sale na 150 osób 5 sal D023, D025, D027, D215, D217 Lp. Nazwa / rodzaj urządzenia Opis minimalnych wymagań ilość System prezentacji obrazu 1 Ekran projekcyjny elektrycznie zwijany 2 Wideoprojektor 3 Selektor sygnałów AV 4 Matryca VGA/audio 5 Selektor VGA/audio Ekran projekcyjny elektrycznie zwijany - napęd 230V, format obrazu 16:9 - wielkość ekranu min. 410x230cm - uchwyt do zawieszenia na ścianie lub do sufitu. (czarna ramka - obwódka ekranu) Napinacze boczne usztywniające brzeg ekranu - zwijane razem z ekranem Wideoprojektor - technologia DLP - panel 1 chip DLP HD - format 16:9 Rozdzielczość natywna 1920x1080pikseli (full HD) - kompatybilność z komputerem VGA-UXGA, Jasność min ANSI lumenów, kontrast min. 1200:1, Złącza wejściowe - RGBHV, DVI-D, RS-232/422 (in/out), Ethernet, DMX512 (in/out); Funkcja PIP; Odchylenie obiektywu - w pionie i poziomie Obiektyw zmiennogoniskowy - dostosowany do warunków montaŝu w sali Selektor sygnałów AV ze skalerem - min. 4 uniwersalne wejścia video i komputerowe z 1 wejściem DVI; 2 wyjścia sygnału o rozdzielczości wyjściowej - do 1600x1200 (UXGA); 1 wyjście o rozdzielczości 1920x1080p (HDTV), Format obrazu 4:3-16:9; 8 wejść audio stereo z regulacją poziomu dźwięku; Funkcje - PIP z moŝliwością skalowania i przesuwania w dowolne miejsce na tle obrazu głównego; moŝliwość wyświetlania zapisanych obrazów logo na obrazie - stałych i animowanego - w dowolnym miejscu obrazu, moŝliwość wyświetlania zapisanych obrazów pełnowymiarowych; Sterowanie - port RS-232C lub przyciski na panelu - wyświetlacz LCD Matryca sygnału XGA/audio - min. 4 wejścia XGA/audio, 4 niezaleŝne wyjścia XGA/audio - gniazda 15-pin HD Wejścia kompatybilne z sygnałami komputerowymi VGA - UXGA oraz component video HDTV Sterowanie - port RS-232 oraz przyciskami na panelu przednim Obudowa przystosowana do montaŝu w szafie rack-19" Selektor sygnałów VGA i audio - min. 6 wejść; wyjście VGA i audio - gniazda 15-pin HD; Wejścia kompatybilne z sygnałami komputerowymi VGA-UXGA oraz component video HDTV; Sterowanie - port RS-232, stykami lub przyciskami na panelu przednim;

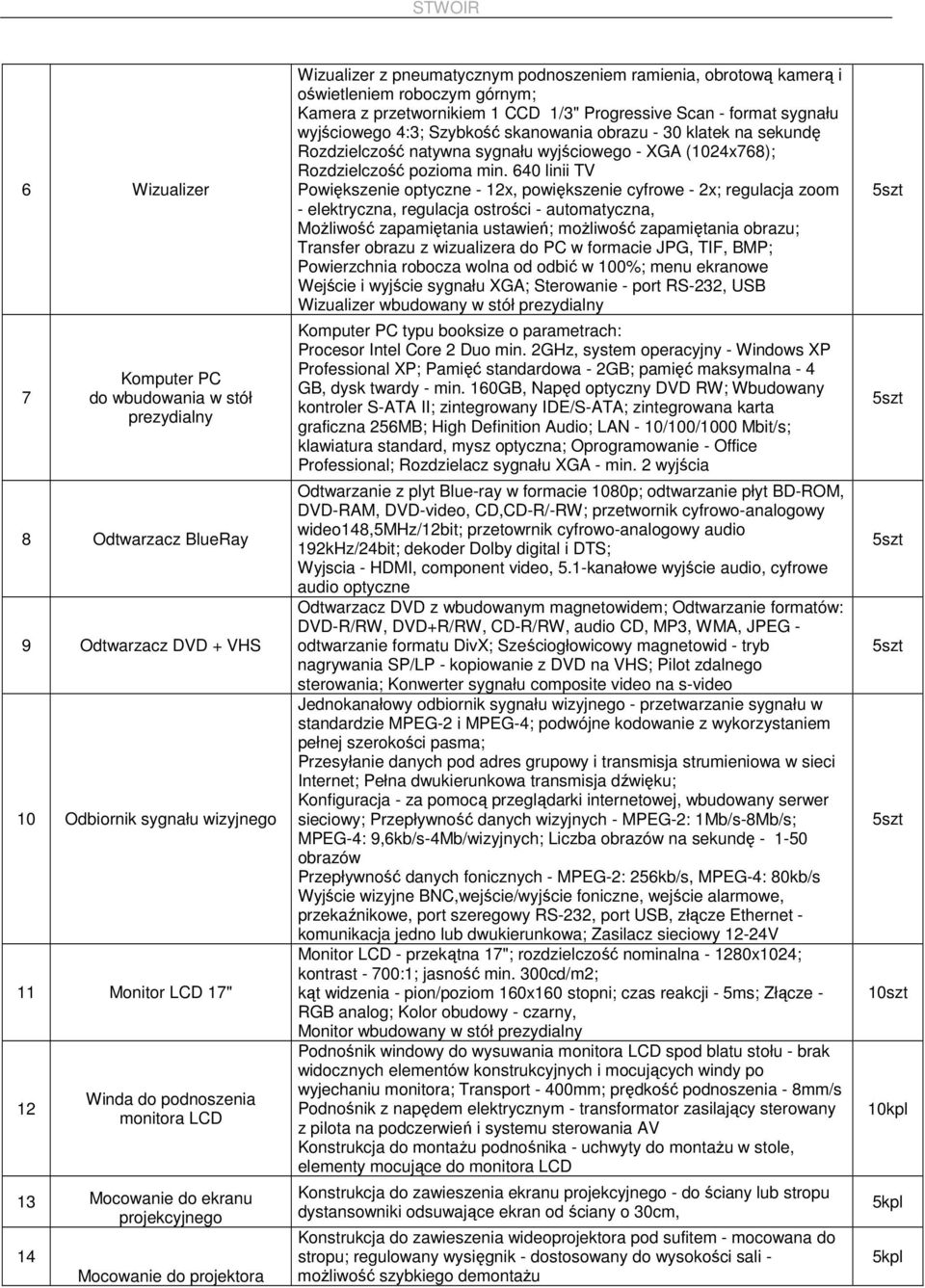

16 6 Wizualizer 7 Komputer PC do wbudowania w stół prezydialny 8 Odtwarzacz BlueRay 9 Odtwarzacz DVD + VHS 10 Odbiornik sygnału wizyjnego 11 Monitor LCD 17" 12 Winda do podnoszenia monitora LCD 13 Mocowanie do ekranu projekcyjnego 14 Mocowanie do projektora Wizualizer z pneumatycznym podnoszeniem ramienia, obrotową kamerą i oświetleniem roboczym górnym; Kamera z przetwornikiem 1 CCD 1/3" Progressive Scan - format sygnału wyjściowego 4:3; Szybkość skanowania obrazu - 30 klatek na sekundę Rozdzielczość natywna sygnału wyjściowego - XGA (1024x768); Rozdzielczość pozioma min. 640 linii TV Powiększenie optyczne - 12x, powiększenie cyfrowe - 2x; regulacja zoom - elektryczna, regulacja ostrości - automatyczna, MoŜliwość zapamiętania ustawień; moŝliwość zapamiętania obrazu; Transfer obrazu z wizualizera do PC w formacie JPG, TIF, BMP; Powierzchnia robocza wolna od odbić w 100%; menu ekranowe Wejście i wyjście sygnału XGA; Sterowanie - port RS-232, USB Wizualizer wbudowany w stół prezydialny Komputer PC typu booksize o parametrach: Procesor Intel Core 2 Duo min. 2GHz, system operacyjny - Windows XP Professional XP; Pamięć standardowa - 2GB; pamięć maksymalna - 4 GB, dysk twardy - min. 160GB, Napęd optyczny DVD RW; Wbudowany kontroler S-ATA II; zintegrowany IDE/S-ATA; zintegrowana karta graficzna 256MB; High Definition Audio; LAN - 10/100/1000 Mbit/s; klawiatura standard, mysz optyczna; Oprogramowanie - Office Professional; Rozdzielacz sygnału XGA - min. 2 wyjścia Odtwarzanie z plyt Blue-ray w formacie 1080p; odtwarzanie płyt BD-ROM, DVD-RAM, DVD-video, CD,CD-R/-RW; przetwornik cyfrowo-analogowy wideo148,5mhz/12bit; przetowrnik cyfrowo-analogowy audio 192kHz/24bit; dekoder Dolby digital i DTS; Wyjscia - HDMI, component video, 5.1-kanałowe wyjście audio, cyfrowe audio optyczne Odtwarzacz DVD z wbudowanym magnetowidem; Odtwarzanie formatów: DVD-R/RW, DVD+R/RW, CD-R/RW, audio CD, MP3, WMA, JPEG - odtwarzanie formatu DivX; Sześciogłowicowy magnetowid - tryb nagrywania SP/LP - kopiowanie z DVD na VHS; Pilot zdalnego sterowania; Konwerter sygnału composite video na s-video Jednokanałowy odbiornik sygnału wizyjnego - przetwarzanie sygnału w standardzie MPEG-2 i MPEG-4; podwójne kodowanie z wykorzystaniem pełnej szerokości pasma; Przesyłanie danych pod adres grupowy i transmisja strumieniowa w sieci Internet; Pełna dwukierunkowa transmisja dźwięku; Konfiguracja - za pomocą przeglądarki internetowej, wbudowany serwer sieciowy; Przepływność danych wizyjnych - MPEG-2: 1Mb/s-8Mb/s; MPEG-4: 9,6kb/s-4Mb/wizyjnych; Liczba obrazów na sekundę obrazów Przepływność danych fonicznych - MPEG-2: 256kb/s, MPEG-4: 80kb/s Wyjście wizyjne BNC,wejście/wyjście foniczne, wejście alarmowe, przekaźnikowe, port szeregowy RS-232, port USB, złącze Ethernet - komunikacja jedno lub dwukierunkowa; Zasilacz sieciowy 12-24V Monitor LCD - przekątna 17"; rozdzielczość nominalna x1024; kontrast - 700:1; jasność min. 300cd/m2; kąt widzenia - pion/poziom 160x160 stopni; czas reakcji - 5ms; Złącze - RGB analog; Kolor obudowy - czarny, Monitor wbudowany w stół prezydialny Podnośnik windowy do wysuwania monitora LCD spod blatu stołu - brak widocznych elementów konstrukcyjnych i mocujących windy po wyjechaniu monitora; Transport - 400mm; prędkość podnoszenia - 8mm/s Podnośnik z napędem elektrycznym - transformator zasilający sterowany z pilota na podczerwień i systemu sterowania AV Konstrukcja do montaŝu podnośnika - uchwyty do montaŝu w stole, elementy mocujące do monitora LCD Konstrukcja do zawieszenia ekranu projekcyjnego - do ściany lub stropu dystansowniki odsuwające ekran od ściany o 30cm, Konstrukcja do zawieszenia wideoprojektora pod sufitem - mocowana do stropu; regulowany wysięgnik - dostosowany do wysokości sali - moŝliwość szybkiego demontaŝu 10szt 10kpl 5kpl 5kpl

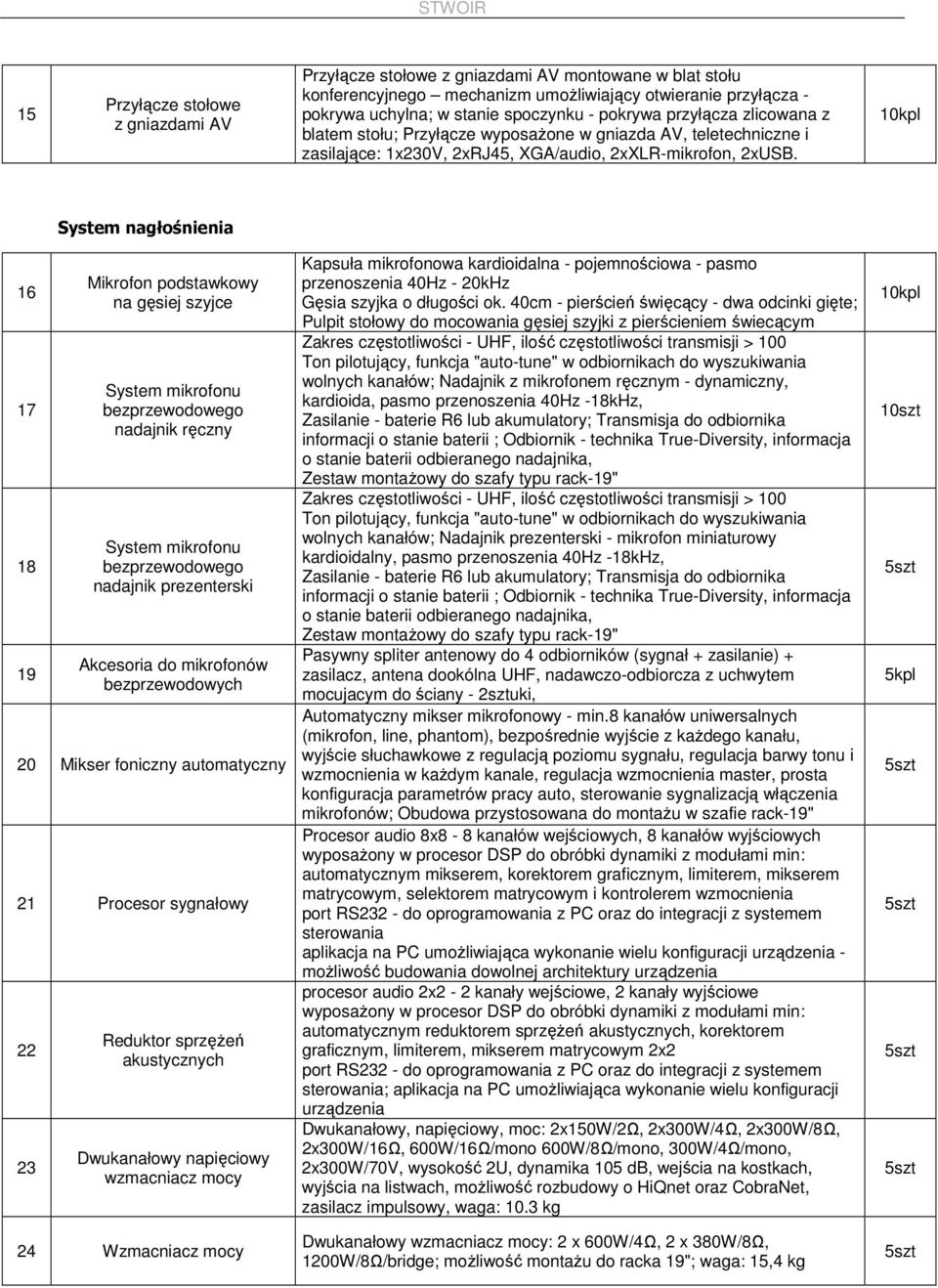

17 15 Przyłącze stołowe z gniazdami AV Przyłącze stołowe z gniazdami AV montowane w blat stołu konferencyjnego mechanizm umoŝliwiający otwieranie przyłącza - pokrywa uchylna; w stanie spoczynku - pokrywa przyłącza zlicowana z blatem stołu; Przyłącze wyposaŝone w gniazda AV, teletechniczne i zasilające: 1x230V, 2xRJ45, XGA/audio, 2xXLR-mikrofon, 2xUSB. 10kpl System nagłośnienia Mikrofon podstawkowy na gęsiej szyjce System mikrofonu bezprzewodowego nadajnik ręczny System mikrofonu bezprzewodowego nadajnik prezenterski Akcesoria do mikrofonów bezprzewodowych 20 Mikser foniczny automatyczny 21 Procesor sygnałowy Reduktor sprzęŝeń akustycznych Dwukanałowy napięciowy wzmacniacz mocy 24 Wzmacniacz mocy Kapsuła mikrofonowa kardioidalna - pojemnościowa - pasmo przenoszenia 40Hz - 20kHz Gęsia szyjka o długości ok. 40cm - pierścień święcący - dwa odcinki gięte; Pulpit stołowy do mocowania gęsiej szyjki z pierścieniem świecącym Zakres częstotliwości - UHF, ilość częstotliwości transmisji > 100 Ton pilotujący, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów; Nadajnik z mikrofonem ręcznym - dynamiczny, kardioida, pasmo przenoszenia 40Hz -18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii ; Odbiornik - technika True-Diversity, informacja o stanie baterii odbieranego nadajnika, Zestaw montaŝowy do szafy typu rack-19" Zakres częstotliwości - UHF, ilość częstotliwości transmisji > 100 Ton pilotujący, funkcja "auto-tune" w odbiornikach do wyszukiwania wolnych kanałów; Nadajnik prezenterski - mikrofon miniaturowy kardioidalny, pasmo przenoszenia 40Hz -18kHz, Zasilanie - baterie R6 lub akumulatory; Transmisja do odbiornika informacji o stanie baterii ; Odbiornik - technika True-Diversity, informacja o stanie baterii odbieranego nadajnika, Zestaw montaŝowy do szafy typu rack-19" Pasywny spliter antenowy do 4 odbiorników (sygnał + zasilanie) + zasilacz, antena dookólna UHF, nadawczo-odbiorcza z uchwytem mocujacym do ściany - uki, Automatyczny mikser mikrofonowy - min.8 kanałów uniwersalnych (mikrofon, line, phantom), bezpośrednie wyjście z kaŝdego kanału, wyjście słuchawkowe z regulacją poziomu sygnału, regulacja barwy tonu i wzmocnienia w kaŝdym kanale, regulacja wzmocnienia master, prosta konfiguracja parametrów pracy auto, sterowanie sygnalizacją włączenia mikrofonów; Obudowa przystosowana do montaŝu w szafie rack-19" Procesor audio 8x8-8 kanałów wejściowych, 8 kanałów wyjściowych wyposaŝony w procesor DSP do obróbki dynamiki z modułami min: automatycznym mikserem, korektorem graficznym, limiterem, mikserem matrycowym, selektorem matrycowym i kontrolerem wzmocnienia port RS232 - do oprogramowania z PC oraz do integracji z systemem sterowania aplikacja na PC umoŝliwiająca wykonanie wielu konfiguracji urządzenia - moŝliwość budowania dowolnej architektury urządzenia procesor audio 2x2-2 kanały wejściowe, 2 kanały wyjściowe wyposaŝony w procesor DSP do obróbki dynamiki z modułami min: automatycznym reduktorem sprzęŝeń akustycznych, korektorem graficznym, limiterem, mikserem matrycowym 2x2 port RS232 - do oprogramowania z PC oraz do integracji z systemem sterowania; aplikacja na PC umoŝliwiająca wykonanie wielu konfiguracji urządzenia Dwukanałowy, napięciowy, moc: 2x150W/2Ω, 2x300W/4Ω, 2x300W/8Ω, 2x300W/16Ω, 600W/16Ω/mono 600W/8Ω/mono, 300W/4Ω/mono, 2x300W/70V, wysokość 2U, dynamika 105 db, wejścia na kostkach, wyjścia na listwach, moŝliwość rozbudowy o HiQnet oraz CobraNet, zasilacz impulsowy, waga: 10.3 kg Dwukanałowy wzmacniacz mocy: 2 x 600W/4Ω, 2 x 380W/8Ω, 1200W/8Ω/bridge; moŝliwość montaŝu do racka 19"; waga: 15,4 kg 10kpl 10szt 5kpl

18 25 Kolumna głośnikowa frontowa Kolumna trójdroŝna-pasywna; głośniki: LF-10", MF-5", HF-"; moc: 500W/RMS/4 Ohm; skuteczność SPL: 93dB(1W/1m); pasmo przenoszenia: 38Hz-17kHz; kąt pokrycia: 120 H x 110 V; obudowa 10szt wykonana z tworzywa typu High Impact PolyStyrene. Wymiary (H x W x D): 593 x 372 x 345 mm; waga: 19kg. 26 Głośnik kompaktowy 15W/70V Kompaktowa kolumna głośnikowa - naścienna przystosowana do linii 70V o mocy 30W. Obudowa (kolor biały) wykonana z wysokoudarowego polistyrenu przystosowana do malowania. Wymiary głośników: niskotonowy 135mm, wysokotonowy 19mm. Pasmo przenoszenia: 80 Hz -15 khz (-10dB). Współczynnik kierunkowości 5.3. Wskaźnik 20szt kierunkowości 7.2. Nominalne pokrycie 90 x 90. Wymiary: 236x188x149mm. Waga nie większa niŝ: 3,6kg. W komplecie uchwyt kolumnowy z rotacją 37 w pionie i 44 w poziomie. 27 Głośnik sufitowy 15W/70V 2-droŜna kolumna sufitowa, pasmo przenoszenia (-10dB): 80Hz-20kHz, skuteczność: 86 db SPL, 4" LF " HF, moc dla 100V: 30W/15W/7.5W, promień pokrycia: 130,waga: 3.5 kg, średnica: 195mm, 70szt głębokość: 200mm 28 Statyw mikrofonowy stołowy 29 Statyw mikrofonowy estradowy System kamer obserwacyjnych 30 Kamera kolorowa szybkoobrotowa 31 Rozdzielacz sygnału video 32 Nadajnik sygnału wizyjnego 33 Nagrywarka DVD z HD Kamera szybkoobrotowa z cichym mechanizmem do obrotu we wszystkich kierunkach i regulacja zoom (pan/tilt/zoom) - zestaw do montaŝu ściennego Przetwornik obrazu CCD 1/4' kolor z wybieraniem międzyliniowym; obiektyw - 18xzoom; przysłona automatyczna z moŝliwością regulacji ręcznej; Rozdzielczość pozioma - minimum 460 lini TV PAL Sterowanie - za pomocą protokołu RS-232; zapamiętanie połoŝenia kamery; Zdalne adresowanie; menu ekranowe w języku polskim; Zasilacz sieciowy; Dystrybutor / wzmacniacz sygnału video - min. 5 wyjść; gniazda BNC, wejście z pętlą Pasmo przenoszenia - min. 450MHz; Uniwersalny zasilacz 12V - z min. 5 wyjściami zasilającymi; Maksymalne obciąŝenie - 2 Amp, min. 300mA na kaŝdym wyjściu uchwyt do montaŝu w szafie typu rack-19" Jednokanałowy nadajnik sygnału wizyjnego - przetwarzanie sygnału w standardzie MPEG-2 i MPEG-4; podwójne kodowanie z wykorzystaniem pełnej szerokości pasma; Przesyłanie danych pod adres grupowy i transmisja strumieniowa w sieci Internet; Pełna dwukierunkowa transmisja dźwięku; Konfiguracja - za pomocą przeglądarki internetowej, wbudowany serwer sieciowy; Przepływność danych wizyjnych - MPEG-2: 1Mb/s-8Mb/s; MPEG-4: 9,6kb/s-4Mb/wizyjnych; Liczba obrazów na sekundę obrazów Przepływność danych fonicznych - MPEG-2: 256kb/s, MPEG-4: 80kb/s Wejście wizyjne BNC, wejście/wyjście foniczne, wejście alarmowe, przekaźnikowe, port szeregowy RS-232, port USB, złącze Ethernet - komunikacja jedno lub dwukierunkowa; Zasilacz sieciowy 12-24V Nagrywarka płyt DVD-R/ -RW/ DVD+R/ +RW/ DVD-RAM; wbudowany dysk twrdy 160GB; opóźnione odtwarzanie, jednoczesny zapis i odtwarzanie; odczyt DivX; wyjście HDMI ze skalowaniem do 1080p; moŝliwość podłączenia komputera przez terminal USB do zgrywania plików WMA i MP3; moŝliwość zgrywania plików JPEG z zewnętrznych nośników pamięci na dysk HDD; wejście DV 5kpl 5kpl

19 36 System sterowania oświetleniem Jednostka sterowania oświetleniem 37 Kontroler ścienny 38 Moduł RS Moduł stykowy Jednostka sterowania oświetleniem - 4 strefowa; moŝliwość zaprogramowania 16 scen świetlnych; rozjaśnianie i ściemnianie grup oświetlenia; Płynne ściemnianie i rozjaśnianie opraw Ŝarowych, halogenowych i neonów; sygnały sterujące DALI, DSI i 1-10V, funkcja "switch"; moŝliwość ustawiania czasu ściemniania i rozświetlania; magistrala komunikacyjna do łączenia z innymi jednostkami oraz kontrolerami ściennymi i interfejsami; czujnik podczerwieni; Maksymalne obciąŝenie - min. 800W na strefę, min. 2300W na jednostkę; Współpraca z systemami AV Podświetlany przełącznik cztero-przyciskowy pełniący funkcję przełączania grupy czterech scen świetlnych; posiada wbudowany przycisk do wyłączenia systemu; dwa przyciski do rozjaśniania i przyciemniania sceny świetlnej; magistrala komunikacyjna do łączenia do jednostki sterowania oświetleniem oraz z innymi kontrolerami ściennymi i interfejsami; przełącznik wielopozycyjny do adresowania urządzenia Moduł integrujący jednostkę sterowania oświetleniem z systemem centralnego sterowania za pomocą portu RS magistrala komunikacyjna do jednostki sterowania oświetleniem i kontrolerów ściennych; port RS232 do połączenia z komputerem PC lub innym urządzeniem wykorzystującym komunikację RS232; przełącznik wielopozycyjny do adresowania urządzenia Moduł integrujący jednostkę sterowania oświetleniem z urządzeniami elektrycznymi takimi jak: ekrany projekcyjne, rolety zaciemniające, system alarmowy itd. - magistrala komunikacyjna do jednostki sterowania oświetleniem i kontrolerów ściennych; Wejścia - min. 5 wejść kontaktowych - do wybierania scen, włączania i wyłączania lamp wyjścia - min. 5 wyjść kontaktowych - do sterowania ekranami i roletami przełącznik wielopozycyjny do adresowania urządzenia 10 10szt System sterowania urządzeniami AV Jednostka centralna systemu z portami sterującymi Ekran sterujący LCD do wbudowania w blat stołu dla prelegenta Mikroprocesorowa jednostka sterująca z portami wykonawczymi - RS- 232, port IR, przekaźniki pamięć min. 64Mb z moŝliwością rozbudowy; port Ethernet 10/100 - gniazdo RJ45, port do komunikacji z PC obudowa przystosowana do montaŝu w szafie typu rack-19"; Ilość portów sterujących - jednostka + dodatkowe moduły - min. 7 dwukierunkowych portów RS-232, min. 4 porty IR, min. 8 portów przekaźnikowych Ekran sterujący LCD dotykowy typu Touch Screen - do wbudowania w blat stołu konferencyjnego - dla prelegenta; Matryca aktywna LCD o przekątnej min. 7"; rozdzielczość 800x480 pikseli; okno podglądu obrazów wideo i odsłuchu audio - moduł audio-video akceptujący sygnał video lub svideo; wbudowane głośniki i mikrofon; zintegrowany interkom VoIP - technologia full-duplex - obsługa z menu ekranu - dwukierunkowa komunikacja interkomowa pomiędzy dwoma ekranami sterującymi; wbudowany port sterujący Ethernet 10/100, port USB 36 Zasilacz systemowy systemu Zasilacz systemowy - napięcie 13,5 VDC 6A 5kpl

20 System informacyjny 37 Odtwarzacz multimedialny 38 Rozdzielacz sygnału XGA 39 Monitor informacyjny 40 Uchwyt do zawieszenia monitora Odtwarzacz multimedialny typu network player - ładowanie materiałów do prezentowania oraz przesyłanie komunikatów sterujących tzw. playlist za pomocą sieci LAN z PC z zainstalowanym oprogramowaniem - zaawansowany interfejs zdalnego zarządzania z moŝliwością zaprogramowania wyświetlanej treści w zaleŝności od czasu, wyposaŝony w port 10/100Mbps Ethernet i USB; wyjścia sygnału DVI, XGA, component, svideo, video Rozdzielczość sygnału wyjściowego DVI x1080pikseli, VGA x1200pikseli Elastyczny podział ekranu na obszary robocze z moŝliwością wykorzystania róŝnych formatów plików multimedialnych - Video MPEG-1, MPEG-2, MPEG-4; pliki graficzne - bmp, gif, png, jpg; baner - bmp, png; audio - mp3, wma; wejście sygnału video i audio; port RS-232c do sterowania monitorem; urządzenie o niewielkich gabarytach - maksymalne wymiary 200 x 50 x 150mm Dystrybutor sygnału XGA ze wzmacniaczem, min. 3 wyjścia XGA 15-pin HD; pasmo przenoszenia 400MHz; kompatybilny z rozdzielczościami VGA-UXGA Przekątna ekranu 17 matryca TFT LCD, śywotność matrycy 50000h, Rozdzielczość 1280 x 1024, Jasność 300 cd/m2, kontrast 500:1, kąt widzenia: poziomy 140 stopni, pionowy 130 stopni, Wejścia wideo: analogowe VGA, cyfrowe DVI-D, Funkcje OSD, Stalowa obudowa - wandaloodporny 10szt 10szt WyposaŜenie meblowe i akcesoria 41 Stół prezydialny 42 Tablica multimedialna Katedra - wymiary ok. 400cm x 75cm, wykonana z okleiny - naturalne drewno - klon - fornir Elementy np. półki w kolorze stalowoszarym. Wycięcia w blacie do wbudowania przyłączy stołowych AV i mikrofonów, monitorów LCD, ekranu sterującego oraz wizualizera; zabudowa stołu w formie szafki przystosowana do montaŝu komputera PC i urządzeń video - z szybkim i wygodnym dostępem; zabezpieczona zamkiem; maskowanie z zabezpieczeniem podnośników do monitorów LCD oraz maskowanie okablowania Powierzchnia tablicy przeznaczona do projekcji i rysowania Rozdzielczość wewnętrzna: 4096 punktów (linii) na cal Rozdzielczość sprzętowa: 1000 linii na cal (39,4 linii na mm) Obsługiwana rozdzielczość: x pikseli Prędkość odczytu: 150 współrzędnych na sekundę 250 cali na sekundę Komunikacja z komputerem RS-232, USB, Bluetooth Oprogramowanie i sterowniki Win 98/Me/NT/2000/XP/Vista (Windows NT obsługuje tylko komunikację RS-232), Mac OS X, Linux 5kpl 5kpl Instalacja 43 Akcesoria montaŝowe 44 Szafa sprzętowa typu rack19" - na urządzenia AV min. Peszle, kanały kablowe, uchwyty mocujące, elementy montaŝowe, złącza DB15, DB9, BNC, cinch, jack, XLR, minidin, emitery podczerwieni itp. Szafa instalacyjna metalowa z drzwiami szklanymi na kółkach wymiary szafy - wysokość 36U, szerokość 600mm, głębokość 600mm listwa zasilająca do urządzeń AV - zapas gniazd min., wyłącznik główny; Panel wentylacyjny do szafy - z automatyką 5kpl 5kpl
