1 Adres IP jest 32-bitową liczbą, składającą się z następujących części: części sieciowej części hosta Oprogramowanie sieciowe IP, na podstawie kilku pierwszych bitów adresu IP, określa jego klasę. Istnieją trzy główne klasy adresów: klasa A, klasa B i klasa C. 1 UTK

2 Klasa A bitów sieci 24 bity hosta 2 UTK

3 Klasa B bitów sieci 16 bitów hosta 3 UTK

4 Klasa C bity sieci 8 bitów hosta 4 UTK

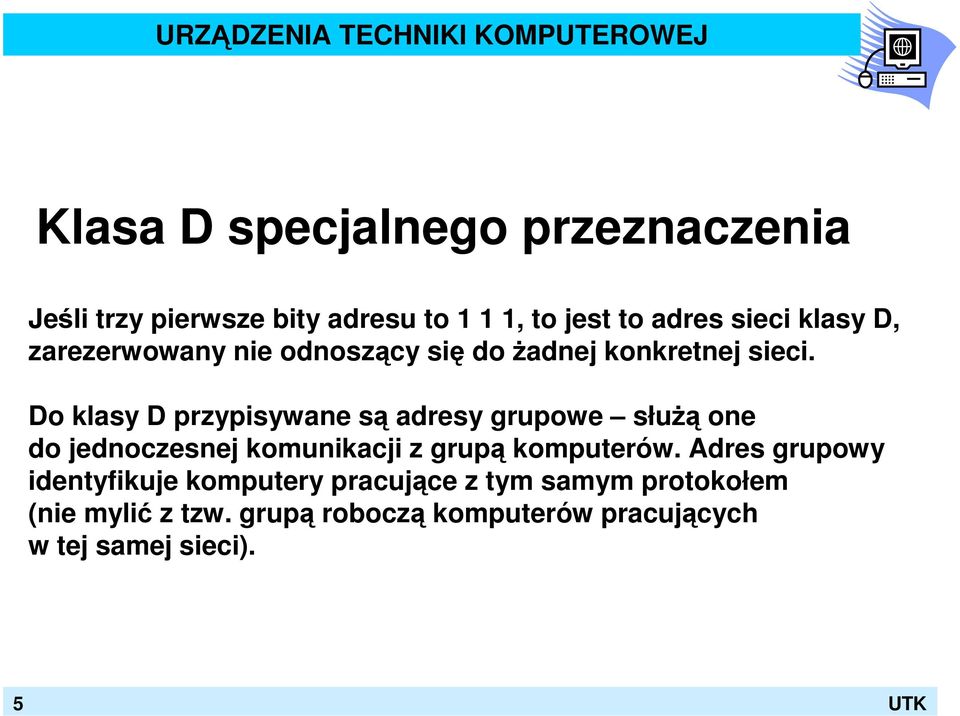

5 Klasa D specjalnego przeznaczenia Jeśli trzy pierwsze bity adresu to 1 1 1, to jest to adres sieci klasy D, zarezerwowany nie odnoszący się do Ŝadnej konkretnej sieci. Do klasy D przypisywane są adresy grupowe słuŝą one do jednoczesnej komunikacji z grupą komputerów. Adres grupowy identyfikuje komputery pracujące z tym samym protokołem (nie mylić z tzw. grupą roboczą komputerów pracujących w tej samej sieci). 5 UTK

6 Rozpoznawanie klasy adresu Aby ułatwić posługiwanie się adresami IP, zamiast notacji binarnej, stosuje się cztery liczby dziesiętne oddzielone kropkami kaŝda liczba oznacza jeden bajt adresu, np Jeśli pierwszy bajt (pierwsza liczba) jest: mniejszy od 128 (klasa A), to pierwszy bajt jest numerem sieci, a trzy pozostałe adresem komputera, np z zakresu 128 do 191 (klasa B), to pierwsze dwa bajty są jest numerem sieci, a dwa pozostałe adresem komputera, np z zakresu 192 do 223 (klasa C), to pierwsze trzy bajty są jest numerem sieci, a ostatni bajt adresem komputera, np większy od 223 to jest to adres zarezerwowany 6 UTK

7 Adresy zarezerwowane adres własny tzw. pętla zwrotna (ang. Loopback address) to lokalny adres przydatny dla aplikacji sieciowych słuŝy do adresowania własnego komputera (nawet nie podłączonego do sieci, ale karta sieciowa musi być skonfigurowana), tak jakby był on w sieci. Aby sprawdzić adres własny wykonaj polecenie ping localhost adres identyfikujący sieć domyślną (aktualną). 7 UTK

8 Adresy zerowe: x x.y.0.0 x.y.z.0 adres domyślny trasy dla ułatwienia wyboru marszrut np. adres oznacza sieć nr 26, a adres odnosi się do sieci UTK

9 x x.y x.y.z.255 adres rozgłoszeniowy (ang. broadcast address) jest stosowany do zaadresowania wszystkich komputerów danej sieci (np. po to aby wysłać im jakąś wiadomość). Jeśli wyślemy wiadomość do adresu to będzie ona dostarczona do kaŝdego komputera w sieci UTK

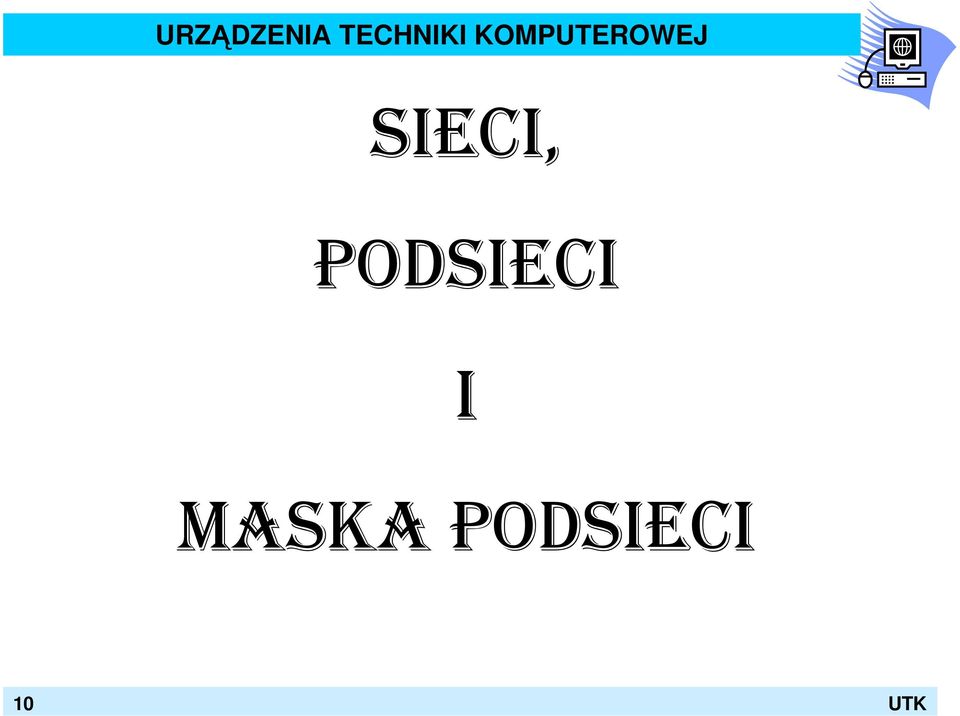

10 SIECI, PODSIECI I MASKA PODSIECI 10 UTK

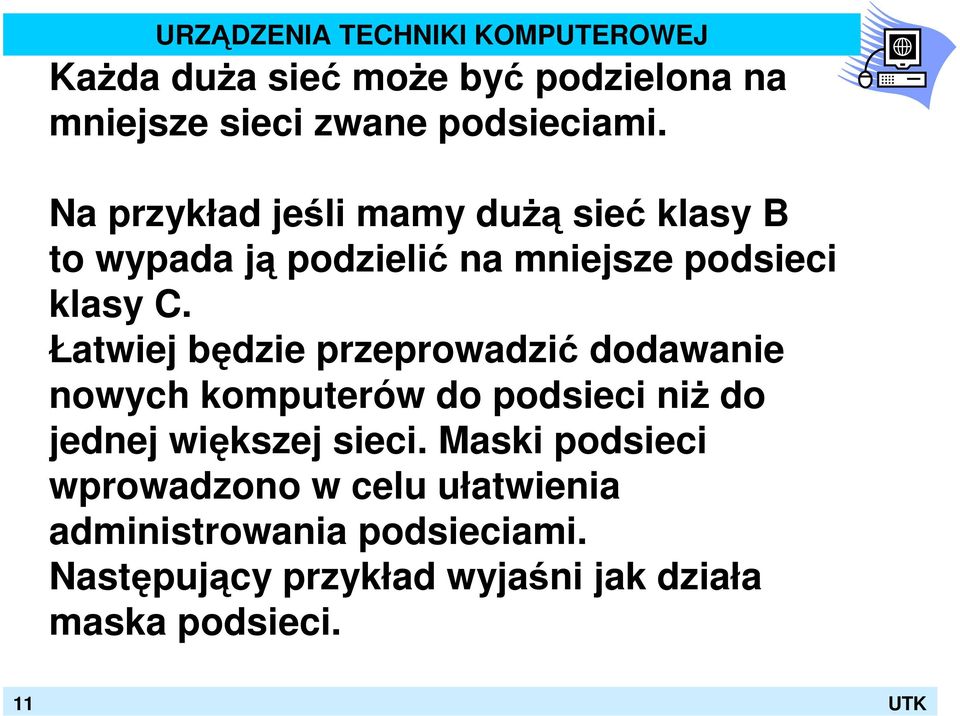

11 KaŜda duŝa sieć moŝe być podzielona na mniejsze sieci zwane podsieciami. Na przykład jeśli mamy duŝą sieć klasy B to wypada ją podzielić na mniejsze podsieci klasy C. Łatwiej będzie przeprowadzić dodawanie nowych komputerów do podsieci niŝ do jednej większej sieci. Maski podsieci wprowadzono w celu ułatwienia administrowania podsieciami. Następujący przykład wyjaśni jak działa maska podsieci. 11 UTK

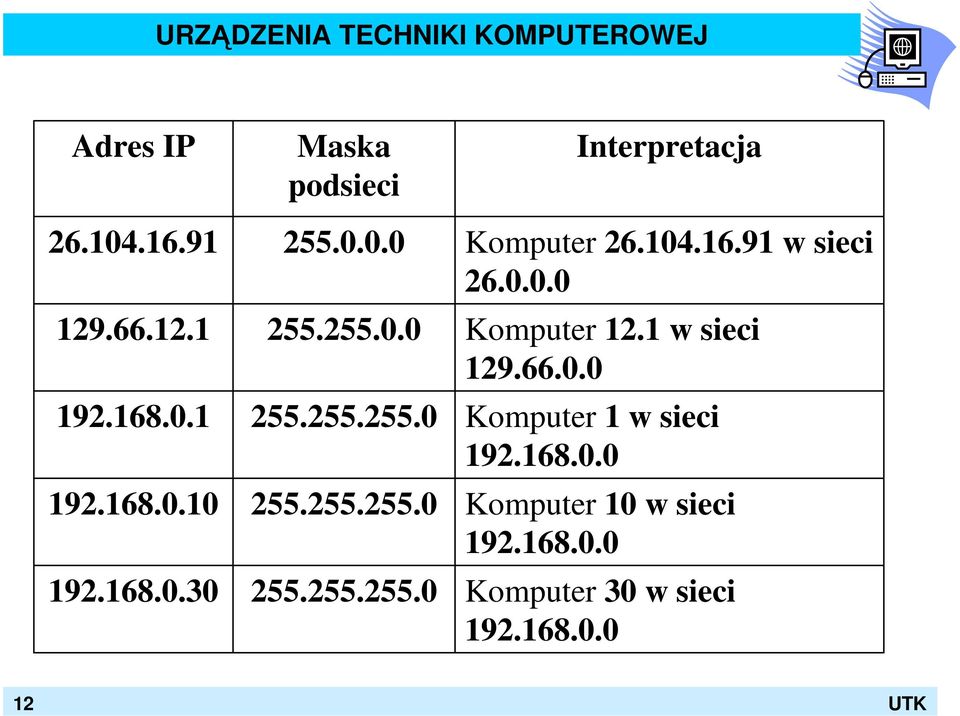

12 Adres IP Maska podsieci Interpretacja Komputer w sieci Komputer 12.1 w sieci Komputer 1 w sieci Komputer 10 w sieci Komputer 30 w sieci UTK

13 Jeśli trzy pierwsze bity adresu to 1 1 0, to jest to adres sieci klasy C. Następne 21 bity określają sieć, a ostatnie osiem jest adresem hosta (komputera w sieci). Sieci klasy C moŝe więc być około 2 miliony (221= ), a kaŝda z nich moŝe składać się z mniej niŝ 254 (28=256) komputerów. 13 UTK

14 Klasa C bity sieci 8 bitów hosta 14 UTK

15 15 UTK

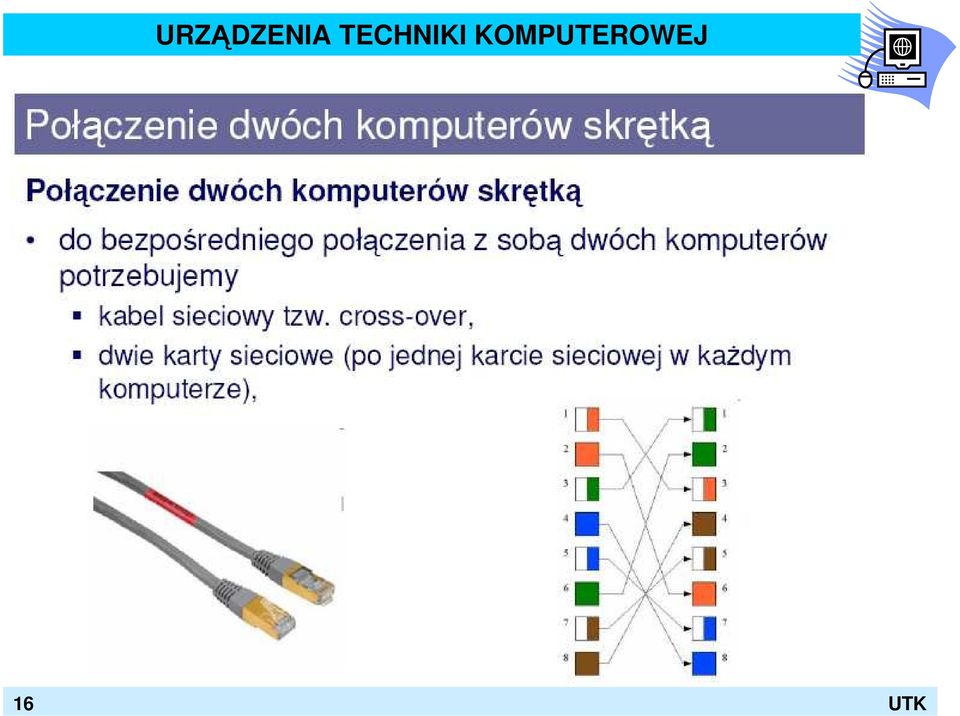

16 16 UTK

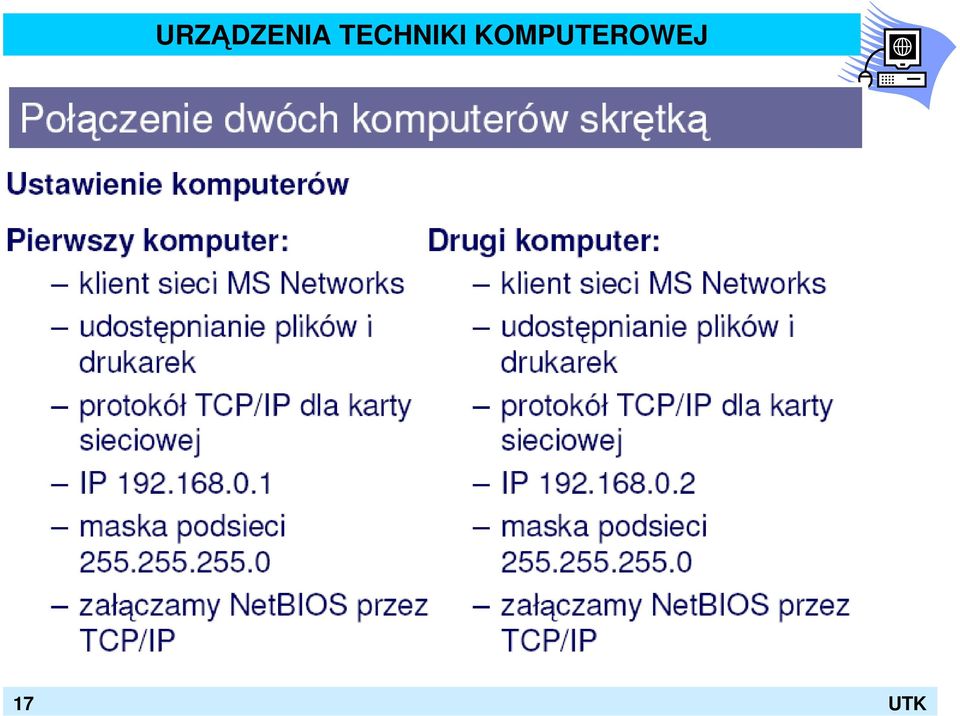

17 17 UTK

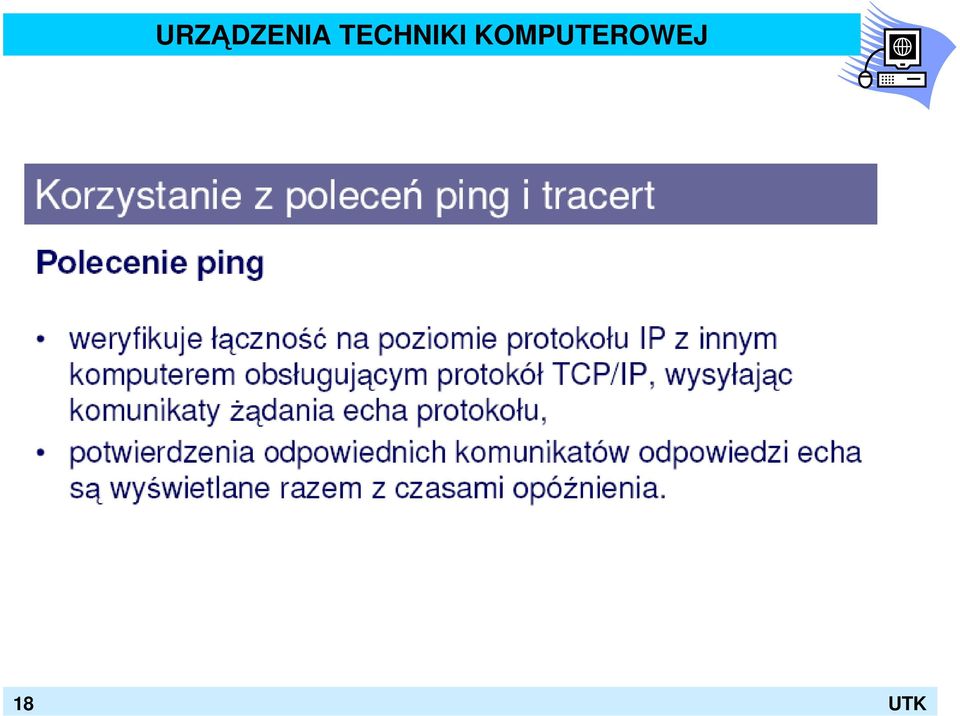

18 18 UTK

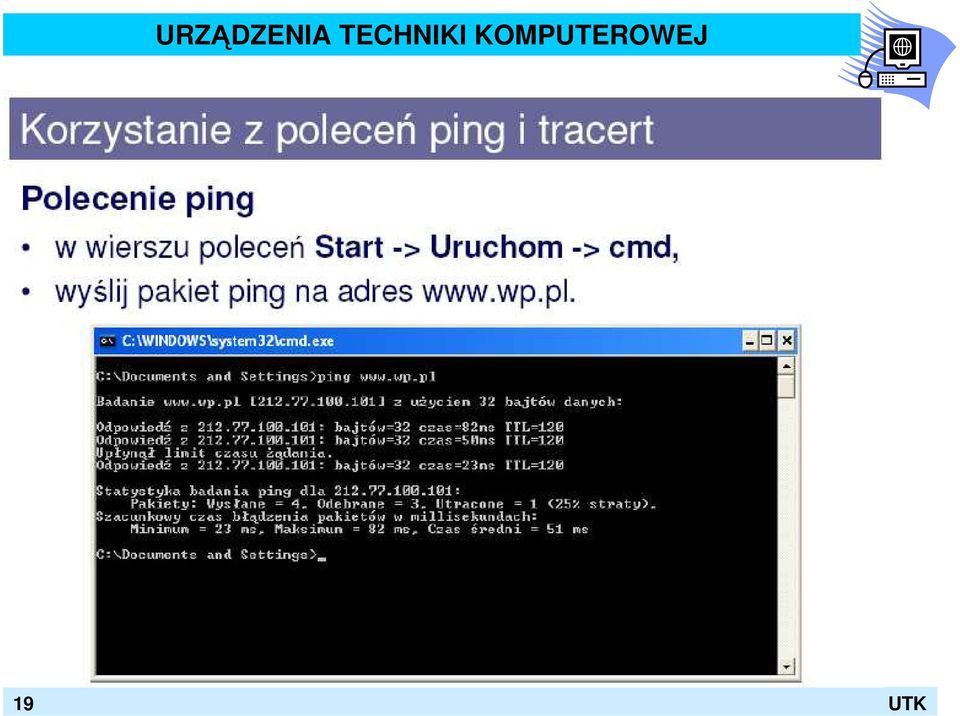

19 19 UTK

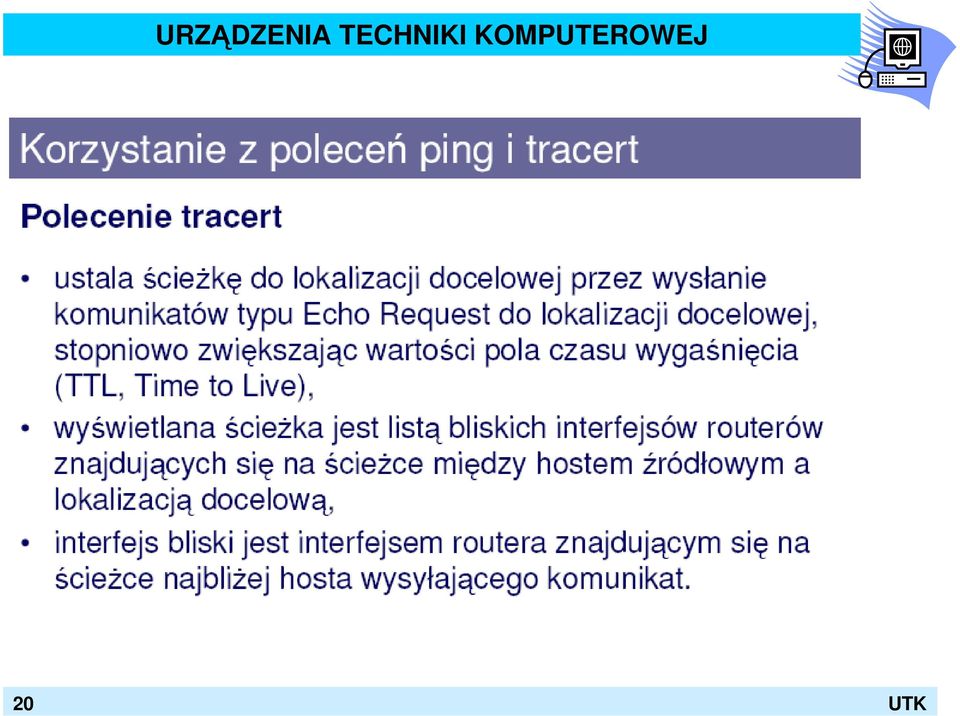

20 20 UTK

21 21 UTK
