1 ODTWARZACZ SAMOCHODOWY Instrukcja obsługi OV-CR-420G

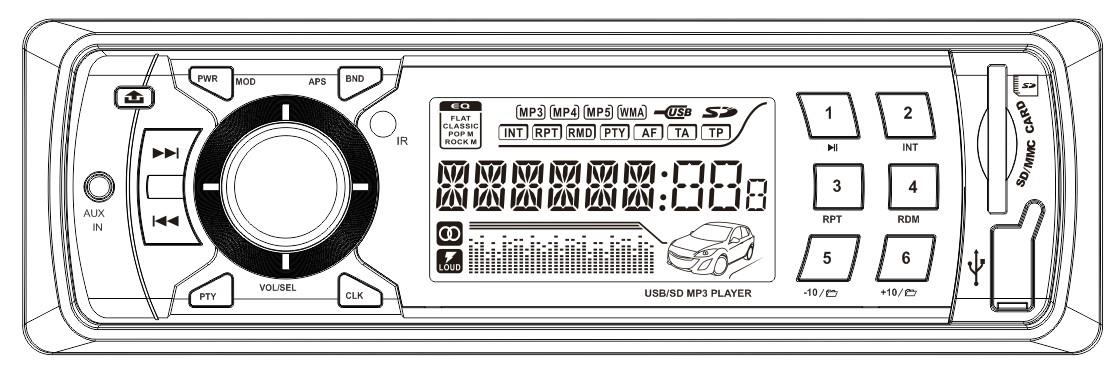

2 Podstawowe operacje 1.Power /Mode Przy włączonym odtwarzaczu naciśnij krótko by przełączyć pomiędzy trybami:, długie przyciśnięcie spowoduje wyłączenie odtwarzacza. Aby włączyć odtwarzacz wystarczy wcisnąć którykolwiek z przycisków. 2. Wciśnij krótko aby zdjąć panel odtwarzacza : W trybie radia wciśnij krótko aby zaczęło się automatyczne wyszukiwanie stacji (do tyłu), długie wciśnięcie spowoduje włączenie opcji ręcznego wyszukiwania stacji (wstecz). W trybie słuchania muzyki krótkie wciśnięcie spowoduje przejście do poprzedniej ostatnio odsłuchiwanej ścieżki, a długie wciśnięcie cofanie ścieżki z podglądem czasu odtwarzania. : W trybie radia wciśnij krótko aby zaczęło się automatyczne wyszukiwanie stacji (do przodu), długie wciśnięcie spowoduje włączenie opcji ręcznego wyszukiwania stacji (do przodu). W trybie słuchania muzyki krótkie wciśnięcie spowoduje przejście do następnej ścieżki, a długie wciśnięcie przesunięcie do przodu ścieżki z podglądem czasu odtwarzania. 5. PTY Funkcja szukania programów według ich rodzajów. 1. krótkie wciśnięcie wyświetli style programowe. 2. następnie należy wybrać któryś z sześciu przycisków numerycznych, którym w tym momencie przypisane są odpowiednie style programowe. Jeśli nie naciśniesz na tym etapie żadnego przycisku po trzech sekundach odtwarzacz powróci do wyszukiwania automatycznego. 3. wciśnij przycisk PTY ponownie aby wyświetlić programy konwersacyjne. 4. przejdź ponownie do podpunktu drugiego aby klawiszami numerycznymi wybrać dalsze szczegółowe podkategorie programów konwersacyjnych. 5. kolejne wciśnięcie klawisza PTY wyświetli typy przeszukiwania menu. 6.VOL/SEL Kręcoc pokrętłem można dostosować siłę głosu. Wciśnij krótko by zaznaczyć funkcję którą chcesz dostosować: treble (sopran) / bass (bas) / balance (przekierowanie głosu na poszczególne głośniki) / fader (tłumienie), EQ (korektor), LOUD (podbicie siły głosu). Kręcąc potencjometrem przywołaj odpowiednie menu. Wciśnij długo aby wyświetlić funkcje RDS:

3 1. TAON / TAOFF : włączenie (ON) lub wyłączenie (OFF) funkcji TA 2. AF ON / AF OFF: włączenie (ON) lub wyłączenie (OFF) funkcji AF 3. TASK / TAALM: w przypadku utraty sygnału TA: TA searching (szukanie) / TA promoting. 4. STEREO / MONO: Wybór pomiędzy trybem Mono i Stereo 5. RETUNE L / RETUNES : Ustawienie czasu jaki ma upłynąć między utratą sygnału RDS a automatycznym wznowieniem jego poszukiwania. 6. MSK DP / MSKALL: Ustawianie funkcji AF / Nie wybieraj innych stacji PI. 7. EON DX / EON LOC: EON wyłączenie funkcji / wybór krótkozasięgowy 8. CT ON / CT OFF: synchronizacja lub jej brak / zegar lokalny i zegar RDS 7. Band/APS W trybie radia krótkie wciśnięcie spowoduje zmianę zakresu fal, długie wciśnięcie wyszukiwanie stacji, a następnie automatyczne ich zapisanie. Krótkie wciśnięcie podczas odsłuchiwania muzyki z nośnika przełączy do trybu radia. 8. CLK Krótkie wciśnięcie wyświetli aktualny czas. Długim wciśnięciem przechodzi się do funkcji ustawiania godziny (dostosuj godzinę potencjometrem siły głosu). Ponowne krótkie wciśnięcie spowoduje przejście do ustawiania minut również za pomocą potencjometru. 9. 1/ zapisanej pod tym guzikiem 1. Długie wciśnięcie natomiast zapisze aktualnie wciśnięcie zatrzyma odtwarzanie w danym miejscu, a wciśnięcie ponowne wznowi odsłuch /INT 2/INT: W trybie radia krótkie wciśnięcie tego przycisku spowoduje przełączenie do stacji zapisanej pod tym guzikiem 2. Długie wciśnięcie natomiast zapisze aktualnie wciśnięcie wyświetli listę ścieżek /RPT zapisanej pod tym guzikiem 3. Długie wciśnięcie natomiast zapisze aktualnie wciśnięcie spowoduje zainicjowanie powtarzania tej ścieżki. Aby wyłączyć tryb powtarzania naciśnij krótko ponownie /RDM

4 zapisanej pod tym guzikiem 4. Długie wciśnięcie natomiast zapisze aktualnie wciśnięcie spowoduje losowe odtwarzanie ścieżek. Aby wyłączyć tryb odtwarzania losowego naciśnij krótko ponownie /-10/ zapisanej pod tym guzikiem 5. Długie wciśnięcie natomiast zapisze aktualnie wciśnięcie spowoduje przejście do tyłu o 10 ścieżek, a długie przejście do ostatnio wybieranego folderu z plikami MP /+10/ zapisanej pod tym guzikiem 6. Długie wciśnięcie natomiast zapisze aktualnie wciśnięcie spowoduje przejście do przodu o 10 ścieżek, a długie - przejście do kolejnego folderu z plikami MP SD/MMC Card Po włożeniu karty SD/MMC odtwarzacz automatycznie zacznie odtwarzać pliki na nich zapisane. 16. Po włożeniu nośnika USB odtwarzacz automatycznie zacznie odtwarzać pliki na nim zapisane. 17.Aux In Gniazdo sygnału zewnętrznego. Operacje w trybie radia 1. Programowanie stacji Możesz maksymalnie zaprogramować 18 ulubionych stacji radiowych, po 6 dla każdego z zakresów: FM1,FM2,FM3. A. Wciskaj kolejno po sobie przycisk BAND na panelu. Za każdym razem odtwarzacz zmieni zakres fal w kolejności jak na rysunku poniżej: B. Wciśnij długo przycisk lub by ręcznie wybrać częstotliwość; wciśnij krótko lub aby automatycznie wyszukać stacji. Gdy już znajdziesz porządaną przez siebie stację wciśnij któryś z przycisków numerycznych M1-M6 i przytrzymaj chwilę aby przypisać do niego aktualnie odsłuchiwaną stację.

5 C. Wciśnij długo przycisk AMS (przez 2 sekundy) aby system automatycznie wyszukał i zapisał stacje. Będąc w trybie FM po wciśnięciu tego przycisku odtwarzacz wyszuka i zapisze 6 stacji pod przyciskami numerycznymi. Wciskając każdy z tych przycisków możesz sprawdzić jaka stacja jest do niego przypisana. Jeśli nie naciśniesz żadnego z przycisków numerycznych odtwarzacz automatycznie powróci do odtwarzania ostatnio odsłuchiwanej stacji. Notka: Jeśli zechcesz zapisać inną stację pod tym samym przyciskiem w tym samym zakresie fal, wówczas ta poprzednio przypisana zostanie skasowana a w jej miejsce pojawi się ta, którą aktualnie zapisałeś. 2. Słuchanie zapisanych stacji A. Wciskaj kolejno po sobie przycisk BAND na panelu aby wybrać zakres fal, który chcesz. B. Wciśnij krótko przycisk numeryczny pod którym zapisana jest stacja, której chcesz słuchać. Uwaga: Jeśli nie możesz odtworzyć danej stacji możesz spróbować krótko wcisnąć przycisk lub aby automatycznie jej poszukać. Operacje MP3 1. System obsługuje odtwarzanie ścieżek zarówno z kart SD/MMC jak i nośników USB. Podczas odtwarzania USB, wyświetlacz LCD pokazuje logo, odtwarzając pliki z karty SD/MMC na ekranie widoczne jest z kolei logo. 2.Wciśnij krótko przycisk lub aby przejść do poprzedniego/ następnego utworu, długie wciśnięcie powoduje ich przesunięcie do przodu lub do tyłu o kilka sekund (z podglądem czasu). 3. Krótkie wciśnięcie przycisku 1 zatrzyma odtwarzanie w danym miejscu, a wciśnięcie ponowne wznowi odsłuch. 4. Wciśnij krótko przycisk 2 spowoduje wejście lub wyjście z trybu przeglądania ścieżek. Kiedy używasz tej funkcji odtwarzacz będzie odgrywał każdą ze ścieżek przez 10 sekund po czym przejdzie do kolejnej. 5. Krótkie wciśnięcie przycisku 3 spowoduje zainicjowanie powtarzania aktualnie odsłuchiwanej ścieżki. Aby wyłączyć tryb powtarzania naciśnij krótko ponownie. 6. Krótkie wciśnięcie przycisku 4 spowoduje losowe odtwarzanie ścieżek. Aby wyłączyć tryb odtwarzania losowego naciśnij krótko ponownie. 7. Krótkie wciśnięcie przycisku 5 spowoduje przejście do tyłu o 10 ścieżek, a długie przejście do ostatnio wybieranego folderu z plikami MP3. 8. Krótkie wciśnięcie przycisku 6 spowoduje przejście do przodu o 10 ścieżek, a długie przejście do kolejnego folderu z plikami MP3.

6 Operacje zegara Krótkie wciśnięcie przycisku CLK wyświetli aktualny czas. Długim wciśnięciem przechodzi się do funkcji ustawiania godziny (dostosuj godzinę potencjometrem siły głosu). Ponowne krótkie wciśnięcie spowoduje przejście do ustawiania minut również za pomocą potencjometru. Instrukcja funkcji ID3 Jeśli na nośniku USB/SD znajdują się pliki formatu ID3, tryb odtwarzania różni się nieco od zwykłego MP3. Podczas odtwarzania tego typu plików na wyświetlaczu pokazane są dodatkowe informacje, takie jak tytuł ścieżki, nazwa wykonawcy itp. Parametry techniczne Część radiowa: Zakres częstotliwości mhz-108mhz Częstotliwość intermediate mhz Sygnał noise ratio (S/N) dB Część dotycząca odtwarzania: Sygnał noise ratio (S/N) dB Separacja kanału (1KHZ) dB Napięciowezniekształcenie harmoniczne % Reakcja częstotliwości Hz-10kHz(+6dB) Część wzmacniacza: Wyjście wyjście głośników Opór głośników Ω-8Ω Moc na wyjściu Wx4 Maksymalna moc wyjścia Wx4 Źródło zasilania vdv bateria samochodowa (biegun ujemny podłączamy do uziemienia, szczegóły sprawdź na jednostce) Uwagi Gdy wymieniasz bezpieczniki upewnij się, że zamieniane bezpieczniki są tego samego typu. Diagram instalacji 1. Before install the main unit, please place the main unit at desired position, connect the speaker wire and power wire for test use.

7 2. After the working effect of the main unit is ideal, fix the main unit. support obudowa fixing piece ramka mocująca przez którą przechodzi śruba bolts śruby disassembly key klucz rozmontowujący (do wyciągania odtwarzacza z obudowy) heat sink w tym przypadku tak oznaczony jest widok z tyłu odtwarzacza Instalacja głównego urządzenia 1. Umieść obudowę we wnęce samochodowej do tego przeznaczonej, a następnie zagnij klamerki tak aby obudowa tkwiła stabilnie i nieruchomo we wnęce. 2. Podłącz kable zasilania oraz głośników, zamocuj ramkę mocującą do samochodu. 3. Włóż kabel anteny, a następnie umieść odtwarzacz w obudowie, tak aby dokładnie przylgnął do ramki mocującej i pozostawał nieruchomo w obudowie. Włóż dwa klucze rozmontowujące do lewego I prawego otworu tak, by zamocowały one odtwarzacz w obudowie. Wyjmij je gdy chcesz wyjąć odtwarzacz z obudowy, następnie odłącz kable zasilania I głośników oraz kabel anteny.

8 Diagram połączeń LEGENDA MAIN UNIT jednostka główna Antena socket gniazdo anteny To ignition switch do zapłonu; Red czerwony; Fuse - bezpiecznik To battery plus do biegunu dodatniego zasilania; Yellow - żółty To battery - - do biegunu ujemnego zasilania; Black czarny Left in front speaker lewy przedni głośnik; Green zielony; Green/Black zielono-czarny Left in rear speaker lewy tylni głośnik; White biały; White/Black biało-czarny Right in front speaker prawy przedni głośnik;purple purpurowy;purple/black purpurowo-czarny Right in rear speaker prawy tylni głośnik; Grey siwy; Grey/Black siwo-czarny Bear Rch RCA output wyjście prawego kanału RCA Bear Lch RCA output wyjście lewego kanału RCA To automatic antenna do anteny automatycznej; Blue - niebieski PILOT

9 1. Power włączanie/ wyłączanie 2. Mode change zmiana trybu (radio USB SD/MMC) 3. Number Button przyciski numeryczne 4. Go Throught Songs opcja przeglądania ścieżek 5. Repeat Play powtarzanie ścieżki 6. Volume Control dostosowywanie siły głosu 7. Select EQ wybór ustawień korektora 8. Last File poprzedni folder 9. Mute - wyciszenie 10. Randam Play odtwarzanie w losowej kolejności 11. Clock - zegar 12. Band/ Auto Scan and saved the states automatyczne szukanie i zapis stacji 13. last Song /Next Song poprzednia/kolejna ścieżka 14. Next File kolejny folder Najczęstsze problemy, ich przyczyny i możliwe rozwiązania Problem Przyczyna Rozwiązanie Wyświetlacz nie 1. Żółty kabel nie jest podłączony Upewnij się, że żółty działa do plusowego bieguna baterii kabel jest (+) podłączony do 2. Bezpiecznik czerwonego dodatniego bieguna. kabla jest nieszczelny Wymień bezpiecznik. Brak dźwięku 1. Brak zasilania Podłącz kabel 2. Kabel głośnika jest przerwany zasilania. lub podłączony nieprawidłowo 3. Na karcie SD/MMC lub U-dysku nie znajdują się żadne pliki w Podłącz prawidłowo kabel głośników. Sprawdź połączenia odpowiednich formatach. kart SD/MMC, i 4. Styki karty SD/MMC lub U-dysk. powierzchnia U-dysku są Wyczyść alkoholem. zabrudzone. Słaby lub nieczysty dźwięk Odtwarzanie mono 1. Opór na wejściu jest zbyt duży. 2. Antena jest źle połączona. 1. Kabel jednego z głośników jest przerwany lub nieprawidłowo podłączony. 2. Kabel wzmacniacza jest uszkodzony. Zmień źródło zasilania. Podłącz prawidłowo antenę. Podłącz poprawnie kable głośników. Wymień IC wzmacniacza.
