1 M M ELEMENTY ZABEZPIECZAJĄCE Bezpieczeństwo ruchu Ekrany akustyczne z materiału transparentnego 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych (STWiORB) Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych są wymagania dotyczące wykonania i odbioru Robót budowlanych w trakcie: Przebudowy drogi krajowej nr 1 i 86 Gdańsk Cieszyn w granicach miasta Tychy odcinek od autosalonu TOYOTA do południowej granicy miasta Tychy Zakres stosowania STWiORB Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych STWiORB Ustalenia zawarte w niniejszej STWiORB mają zastosowanie przy wykonywaniu i odbiorze przezroczystych ekranów akustycznych na obiektach inżynierskich Określenia podstawowe Określenia podane w niniejszej STWiORB są zgodne z obowiązującymi normami i przepisami zawartymi w pkt.10 niniejszej STWiORB oraz z określeniami podanymi w STWiORB DM Wymagania ogólne, pkt Ekran akustyczny - ekran umieszczony na krawędzi obiektu mostowego zmniejszający wpływ hałasu na otoczenie Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w STWiORB DM "Wymagania Ogólne". Wykonawca robót jest odpowiedzialny za jakość wykonania robót i ich zgodność z Dokumentacją Projektową, STWiORB i poleceniami Inżyniera. Niezbędne dane istotne z punktu widzenia: organizacji robót budowlanych; zabezpieczenia interesu osób trzecich; ochrony środowiska; warunków bezpieczeństwa pracy; zaplecza dla potrzeb Wykonawcy; warunków organizacji ruchu; zabezpieczenia chodników i jezdni podano w STWiORB DM Wymagania Ogólne 2. MATERIAŁY Ogólne wymagania dotyczące materiałów podano w STWiORB DM Wymagania ogólne, pkt.2. WBP Zabrze sp. z o.o. 191

2 2.1. Elementy stalowe W konstrukcji ekranów zastosowano następujące rodzaje elementów ze stali St4V: - dwuteowniki HEB kątowniki L , L L , - blachy grube i uniwersalne. Wszystkie zastosowane elementy stalowe muszą być zabezpieczone antykorozyjnie sposobem metalizacji wg STWiORB M oraz zestawem malarskim, posiadającym aktualną aprobatę techniczną wydaną przez IBDiM w Warszawie, wg STWiORB M Wypełnienie Wypełnienie z zastosowaniem paneli lekkich odbijających o izolacyjności akustycznej Rw min. 30 db. Projektowane ekrany akustyczne muszą być odpowiednio wkomponowane w otoczenie. Ponadto nie mogą ograniczać widoczności. Kolorystykę ekranów należy uzgodnić z Inżynierem. Materiały zastosowane w budowie ekranu winny posiadać deklarację lub certyfikat zgodności z Polską Normą lub Aprobatą Techniczną oraz posiadać atest akustyczny. Wykonawca przedstawi Inżynierowi do akceptacji producenta ekranów akustycznych oraz: materiał, z których będzie konstruowany ekran kolorystykę ekranu inne elementy związane z estetyką Elementy uszczelniające i łączące Należy stosować profile gumowe wg rozwiązań firmowych producenta płyt. Profile te podlegają uzgodnieniu przez Inżyniera. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w STWiORB DM Wymagania ogólne, pkt Montaż ekranów Montaż elementów dowolnymi urządzeniami montażowymi o udźwigu dostosowanym do ciężaru montowanych elementów. Montaż płyt specjalistycznym sprzętem zaopatrzonym w przyssawki pneumatyczne. Sprzęt ten podlega uzgodnieniu z Inżynierem. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w STWiORB DM Wymagania ogólne, pkt Transport materiałów Transport dowolnymi środkami transportowymi zaakceptowanymi przez Inżyniera. Elementy stalowe należy przewozić w sposób zabezpieczający przed uszkodzeniami i zarysowaniem pokryć antykorozyjnych. Płyty należy transportować z pokryciem ochronnym za pomocą folii polietylenowej w sposób zabezpieczający przed uszkodzeniami. Elementy drobne (śruby, nakrętki, podkładki, elementy uszczelniające) należy przewozić w skrzyniach. 192 WBP Zabrze sp. z o.o.

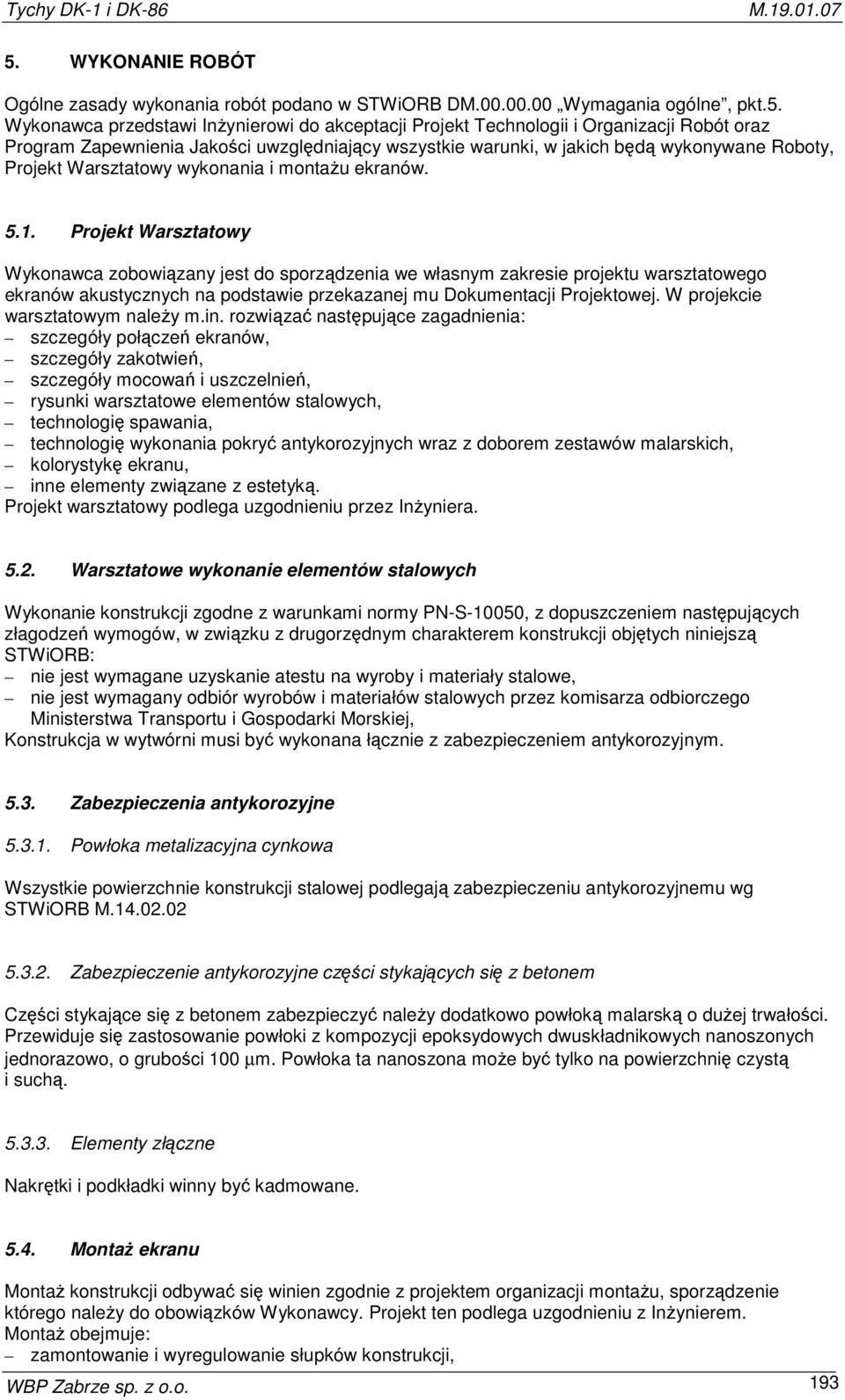

3 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w STWiORB DM Wymagania ogólne, pkt.5. Wykonawca przedstawi Inżynierowi do akceptacji Projekt Technologii i Organizacji Robót oraz Program Zapewnienia Jakości uwzględniający wszystkie warunki, w jakich będą wykonywane Roboty, Projekt Warsztatowy wykonania i montażu ekranów Projekt Warsztatowy Wykonawca zobowiązany jest do sporządzenia we własnym zakresie projektu warsztatowego ekranów akustycznych na podstawie przekazanej mu Dokumentacji Projektowej. W projekcie warsztatowym należy m.in. rozwiązać następujące zagadnienia: szczegóły połączeń ekranów, szczegóły zakotwień, szczegóły mocowań i uszczelnień, rysunki warsztatowe elementów stalowych, technologię spawania, technologię wykonania pokryć antykorozyjnych wraz z doborem zestawów malarskich, kolorystykę ekranu, inne elementy związane z estetyką. Projekt warsztatowy podlega uzgodnieniu przez Inżyniera Warsztatowe wykonanie elementów stalowych Wykonanie konstrukcji zgodne z warunkami normy PN-S-10050, z dopuszczeniem następujących złagodzeń wymogów, w związku z drugorzędnym charakterem konstrukcji objętych niniejszą STWiORB: nie jest wymagane uzyskanie atestu na wyroby i materiały stalowe, nie jest wymagany odbiór wyrobów i materiałów stalowych przez komisarza odbiorczego Ministerstwa Transportu i Gospodarki Morskiej, Konstrukcja w wytwórni musi być wykonana łącznie z zabezpieczeniem antykorozyjnym Zabezpieczenia antykorozyjne Powłoka metalizacyjna cynkowa Wszystkie powierzchnie konstrukcji stalowej podlegają zabezpieczeniu antykorozyjnemu wg STWiORB M Zabezpieczenie antykorozyjne części stykających się z betonem Części stykające się z betonem zabezpieczyć należy dodatkowo powłoką malarską o dużej trwałości. Przewiduje się zastosowanie powłoki z kompozycji epoksydowych dwuskładnikowych nanoszonych jednorazowo, o grubości 100 µm. Powłoka ta nanoszona może być tylko na powierzchnię czystą i suchą Elementy złączne Nakrętki i podkładki winny być kadmowane Montaż ekranu Montaż konstrukcji odbywać się winien zgodnie z projektem organizacji montażu, sporządzenie którego należy do obowiązków Wykonawcy. Projekt ten podlega uzgodnieniu z Inżynierem. Montaż obejmuje: zamontowanie i wyregulowanie słupków konstrukcji, WBP Zabrze sp. z o.o. 193

4 wykonanie podlewek z zaprawy niskoskurczowej gr. 2,5 cm pod podstawami słupów, montaż i zamocowanie uprzednio przyciętych do wymaganych wymiarów płyt akrylowych, umocowanie w dwóch poziomach od strony zewnętrznej linek zabezpieczających przed wypadnięciem płyt w przypadku uderzenia taboru samochodowego w ekran. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w STWiORB DM Wymagania ogólne, pkt Zakres kontroli Kontroli podlegają: warsztatowe wykonanie konstrukcji stalowej, zabezpieczenia antykorozyjne, płyty wypełnienia, montaż ekranu Kontrola wykonania konstrukcji stalowych Kontrola jakości zgodnie z normą PN-89/S Tolerancje wykonania zgodnie z normą PN-89/S Jakość spoin pachwinowych oceniana na podstawie oględzin zewnętrznych wg PN-85/M Klasa wadliwości spoin nie wyższa niż W Kontrola zabezpieczeń antykorozyjnych Sprawdzeniu podlegają: materiały przeznaczone do wykonania zabezpieczeń antykorozyjnych wg BN-89/ , powierzchnia wyrobów przed naniesieniem zabezpieczeń antykorozyjnych wg BN-89/ i PN-70/H-97052, sprawdzenie sposobu natryskiwania powłoki metalizacyjnej wg BN-89/ , sprawdzenie grubości powłok antykorozyjnych za pomocą mierników magnetycznych lub elektromagnetycznych, sprawdzenie przyczepności powłok wg BN-75/ oraz PN-80/C-81531, sprawdzenie szczelności powłoki metalizacyjnej wg BN-75/ i PN-75/C-81518, 6.4. Kontrola wykonania płyt Tolerancja wykonania: grubość ± 4mm, długość i szerokość ± 5mm. Każdą dostawę płyt po sprawdzeniu atestu należy zbadać wyrywkowo w zakresie cech zewnętrznych tzn. skontrolować prawidłowość kształtu, grubości i przekroju w najcieńszym i najgrubszym miejscu, jednorodność faktury i barwy. Wynik sprawdzenia należy uznać za poprawny, jeśli liczba sztuk niedobrych nie przekracza 10 % całej dostawy. Jeśli łączna liczba sztuk niedobrych jest większa od 10 %, wymaga ona przesortowania i odrzucenia płyt niespełniających warunku kontroli Kontrola montażu elementów stalowych Wg zasad podanych w normie PN-89/S Tolerancje montażu: odległość wzajemna słupków: ± 5 mm, rzędne wysokościowe: ± 5 mm, odchylenie od pionu: 1 %. 194 WBP Zabrze sp. z o.o.

5 6.6. Kontrola ekranu po wbudowaniu stwierdzenia zgodności wykonania z Dokumentacją Projektową. sprawdzenia prawidłowego przytwierdzenia do konstrukcji niosącej, połączenia płyt między sobą i uszczelnienia. stwierdzenie braku uszkodzeń płyt po ich wbudowaniu. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w STWiORB DM Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiaru jest 1t (tona) konstrukcji stalowej słupów, 1m 2 (metr kwadrat) powierzchni szklenia ekranów oraz 1mb (metr bieżący) pochwytu stalowego. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w STWiORB DM Wymagania ogólne, pkt.8. Odbiorowi przez Inżyniera podlegają: materiały stalowe przeznaczone do wbudowania (potwierdzenie gatunku stali, sprawdzanie tolerancji wykonawczych), wykonana w warsztacie konstrukcja stalowa, pokrycia malarskie, konstrukcja stalowa po zamontowaniu na obiekcie, końcowy odbiór po wbudowaniu płyt wypełniających ekran. W przypadku niezgodności, choć jednego elementu Robót z wymaganiami Roboty uznaje się za niezgodne z Dokumentacją Projektową i Wykonawca zobowiązany jest do ich poprawy na własny koszt. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w STWiORB DM Wymagania ogólne pkt Cena jednostki obmiarowej Cena jednostkowa ustawienia 1 m ekranu przeciwhałasowego uwzględnia: opracowanie Projektu Technologii i Organizacji Robót oraz Programu Zapewnienia Jakości, wykonanie wszystkich elementów wynikających z opracowań Wykonawcy, zakup i dostarczenie wszystkich niezbędnych czynników produkcji, zastosowanie materiałów pomocniczych koniecznych do prawidłowego wykonania robót lub wynikających z przyjętej technologii robót, sporządzenie rysunków roboczych, sporządzenie projektu organizacji montażu, budowa i rozbiórka ewentualnych pomostów roboczych na okres montażu, wykonanie warsztatowe elementów stalowych wraz z zabezpieczeniem antykorozyjnym, wykonanie i montaż paneli ekranów. odpady i materiały pomocnicze, oczyszczenie stanowiska pracy, wykonanie badań i pomiarów. Odpady i ubytki materiałowe są uwzględnione w cenie jednostkowej. WBP Zabrze sp. z o.o. 195

6 10. PRZEPISY ZWIĄZANE 10.1 Normy PN-S Obiekty mostowe. Konstrukcje stalowe. Wymagania i badania. PN-H Blachy grube i uniwersalne ze stali konstrukcyjnej węglowej zwykłej jakości i niskostopowe. PN-H Stal węglowa niskostopowa. Walcówka, pręty walcowane na gorąco. PN-M Spawalnictwo. Elektrody stalowe otulone do spawania stali niskowęglowych i stali niskostopowych o podwyższonej wytrzymałości. PN-M Spawalnictwo. Wady złączy spawanych. Nazwy i określenia. PN-M Spawalnictwo. Wadliwość złączy spawanych. Oznaczenia klasy wadliwości na podstawie oględzin zewnętrznych. PN-H Ochrona przed korozją. Wzorce jakości przygotowania powierzchni stali do malowania. PN-H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania. Ogólne wytyczne. PN-H Ochrona przed korozją. Ocena przygotowania powierzchni stali, staliwa i żeliwa do malowania. PN-H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne. PN-C Wyroby lakierowe. Oznaczanie stopnia porowatości powłok lakierowych. BN-89/ Ochrona przed korozją. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych, staliwnych i żeliwnych. Wymagania i badania. BN-75/ Natryskowe powłoki metalowe, cermetalowe i ceramiczne. Metody badań. PN-C Wyroby lakierowe. Nieniszczące pomiary grubości powłok. PN-C Wyroby lakierowe. Określenie przyczepności powłok do podłoża oraz przyczepności międzywarstwowej. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki. PN-M Śruby z łbem sześciokątnym. PN-M Podkładki okrągłe zgrubne. PN-M Nakrętki sześciokątne. PN-EN 45014:1993 Ogólne kryteria dotyczące deklaracji zgodności wydanej przez dostawców PN-EN-499:1997 Spawalnictwo. Materiały dodatkowe do spawania. Elektrody otulone do ręcznego spawania łukowego stali niestopowych i drobnoziarnistych Przepisy związane Katalog Detali Mostowych Generalna Dyrekcja Dróg Krajowych i Autostrad, 2002 r. 196 WBP Zabrze sp. z o.o.
