1 Netafim gwarantuje produkty wolne od usterek zarówno materiałowych jak też i samego wykonania na okres jednego (1) roku od daty dostawy. Gwarancja ta nie obowiązuje, jeżeli sprzęt nie jest użytkowany i instalowany, ściśle według specyfikacji Netafim oraz zgodnie z niniejszą instrukcją obsługi. Warunki gwarancji nie obowiązują również w przypadku usterek zaistniałych na skutek wyładowań atmosferycznych, zbyt niskiej temperatury lub wskutek uszkodzeń mechanicznych (np. podczas koszenia trawnika przy użyciu kosiarki). Firma Netafim nie odpowiada za pośrednie, incydentalne szkody powstałe, w trakcie użytkowania podmiotowego urządzenia. Aby ubiegać się o zadośćuczynienie w ramach gwarancji, klient powinien zwrócić uszkodzone części najbliższemu dystrybutorowi firmy Netafim. Netafim zastrzega sobie prawo wyłączności w zakresie wprowadzania zmian, modyfikacji oraz przeprojektowywania własnych produktów, cen i warunków gwarancji przez cały czas bez brania odpowiedzialności za starzenie się poszczególnych części i samych produktów u klienta. Niniejsze warunki producenta mogą mieć różne zastosowanie w zależności od przepisów danego kraju. Aby uzyskać więcej informacji prosimy o kontakt z najbliższym dystrybutorem: Agrofim Poland Sp. z o.o. tel: , fax: netafimsk@netafim.pl Instrukcja obsługi MiraclePlus chroniony jest na całym świecie, patentem o międzynarodowym zasięgu.

2 2 15 Co zawiera opakowanie? Ręczna obsługa wybranego zaworu : Wciśnij lub aż dolna ikona pojawia się i pulsuje. Naciśnij aby wybrać zawór. Wciśnij aby wprowadzić czas pracy dla wybranego zaworu (godz., min.). Wciśnij. Cyfry będą pulsować. Wciśnij ponownie aby aktywować zawór. Naciśnij aby to umożliwić. Powtórz te same czynności dla zaworów, które chcesz otworzyć w podobny sposób. Co jest potrzebne dodatkowo? Opcjonalne wejście na czujnik/sensor Gdy czujnik wilgotności jest aktywowany (otwarty = pracuje) aktualnie działający Program zostaje wstrzymany, (jedynie program C nie jest blokowany poprzez czujnik wilgotności). Czujnik wilgotności (wyposażenie opcjonalne) Uwaga: Styk czujnika jest normalnie zamknięty.

3 14 Water Budget ( Budżet wodny ) Umożliwia skrócenie lub wydłużenie czasu nawadniania (od 200% do10%) w zależności od panującej pogody. Wciśnij aż -%- zacznie pulsować. Wciśnij lub aby wydłużyć lub skrócić czas nawadniania w wybranym programie o zadaną wartość procentową. Uwaga: Water Budget należy wprowadzić dla każdego programu oddzielnie. Nie jest on dostępny dla programu I. Jeżeli Water Budget 100%, ikona: % będzie widoczna na ekranie C e c h y s t e r o w n i k a M i r a c l e P l u s Pięć oddzielnych programów nawadniania: Wybrane dni. Do 4 uruchomień. Od 1 do 9 zaworów. Opcje dla każdego zaworu oddzielnie. Czas nawadniania w sekundach w zdefiniowanym oknie czasowym (zobacz str. 12). Specyficzne funkcje: Plan nawadniania dla pojedynczego zaworu (zobacz str. 13). 3 Ręczna obsługa programu: Wciśnij lub aż pojawi się ikona pulsująca na ekranie. Naciśnij aby zaktywować (tylko program bieżący z wybranymi zaworami i czasem działania). Wciśnij aby aktywować program. Water Budget: Od 200% do 10% czasu nawadniania. Rain Delay: (opóźnienie deszczowe) wstrzymuje program zgodnie z wprowadzonym czasem. Sensor-czujnik deszczu / wilg., wstrzymuje nawadnianie, gdy pada deszcz / gleba jest wilgotna. Niezawodny Backup: Stabilna pamięć: wszystkie programy są (trwale) zachowywane w przypadku wyczerpania lub podczas wymiany baterii. Aktualna data i czas zachowywane są przez okres 1 minuty po wyjęciu baterii.

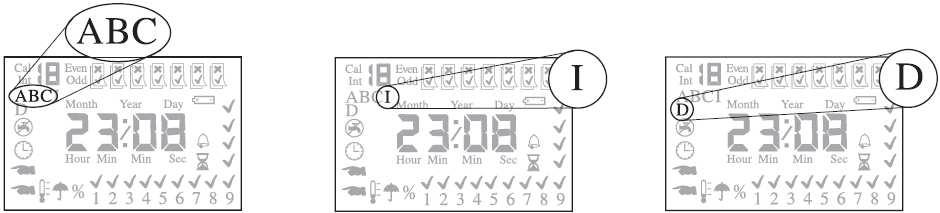

4 4 13 Program D Program D różni się od programów A,B,C. Dni aktywne i czasy uruchomień są określane oddzielnie dla każdego wybranego zaworu. Aby uaktywnić program D wciśnij równocześnie, aż pojawi się litera D. Naciśnij aby wybrać zawór. Ustaw Dni Aktywne dla wybranego zaworu, tak jak dla programów A, B, C (zobacz str. 9). Wybierz Start Times (czasy uruchomień) dla wybranego zaworu i dni aktywne, w ten sam sposób jak dla programów A, B, C (zobacz str. 10). Wprowadź czas nawadniania dla każdego zaworu (zobacz str.11). Wybierz drugi zawór (jeśli jest to wymagane ) i powtórz wszystkie wyżej wymienione czynności dla tego i kolejnych, koniecznych zaworów. Uwaga! Po wybraniu programu D, programy A, B, C oraz I nie są dostępne. Poprzez przełączenie na program D, WSZYSTKIE INNE PROGRAMY (A, B, C, I) BĘDĄ SKASOWANE. Aby przejść z powrotem z programu D do A, B, C, naciśnij równocześnie aż do pojawienia się liter: A, B, C. MiraclePlus jest włączony. Ikona zegara MiraclePlus jest wyłączony. Ręczna obsługa (program) Czas i data nie są wprowadzone Czujnik jest aktywny, wstrzymuje nawadnianie. Brak zasilania Wskaźnik daty Rain Delay (Opóźnienie deszczowe) Umożliwia opóźnienie programu o wybraną ilość dni, gdy w prognozie pogody pojawia się deszcz. Wciśnij lub aż ikona zacznie pulsować na ekranie. Naciśnij by to umożliwić. Naciśnij kilkakrotnie, aby wprowadzić ilość dni, która ma być zaprogramowana w tej opcji. Pod koniec tego okresu program podejmie pracę, zgodnie z wcześniejszymi ustawieniami. Uwaga! Gdy pojawia się ikona: ( ), dany program jest niedostępny. Ręczna obsługa (zawór) Wskaźnik zaworu

5 12 5 Program I (nawadnianie pulsacyjne) Ustaw Start time i End time (czas pocz. i końc.) aby zdefiniować okno nawodn. (godz. & min.). Ustaw Open time i Close time (czas otw.i zamk.) (godz., min.& sek.) by zdefiniować czas trwania impulsu oraz czas pomiędzy impulsami. Aby uaktywnić program I naciśnij równocześnie aż do momentu, gdy - I - pojawi się (A B C I). Ustaw Dni Aktywne dla programów A B C (zobacz strony 9-10). Najpierw wybierz zawór dla programów A B C (zobacz str. 11). Parametry czasowe migają z prawej strony ekranu, (tak samo jak dla czasów startu: Start Times dla programów A B C, zobacz str. 11). Przyciski funkcyjne Ustaw parametry czasu dla wybr. zaworu: a. Ustaw Start Time dla Okna - Time Window b. Ustaw End Time dla Okna - Time Window c. Ustaw Open Time, (czas w godz., min., sek., w którym, zawór będzie pozostawał otwarty). d. Ustaw Close Time, (czas w godz., min., sek., w którym, zawór będzie pozostawał zamknięty). Uwaga: Ustaw dni nawadniania dla wszystkich zaworów w programie I. Ustaw parametry czasu dla każdego wybranego zaworu, oddzielnie. Rain Delay. Umożliwia zdefiniowanie dni wolnych od nawadniania. Uwaga! Sprawdź połączenia. Uwaga! Bateria słaba. Bateria wyczerpana, należy ją wymienić. Symbole programów nawadniania Czas nawadniania jako procent wprowadzonej wartości (dla danego programu). Wskaźnik czasu uruchomienia. MiraclePlus w trakcie wykonywania czynności funkcyjnych.

6 6 11 Wybór zaworów i czasu nawadniania Zawory są zestawione kolejno, numerycznie (1 do 9) w dole ekranu. Naciśnij po wprowadzeniu ostatniego czasu startu. miga nad pierwszym numerem zaworu, pojawia się: symbol klepsydry i nowe pole czasu (do wprowadzenia czasu nawadniania dla tego zaworu) się wyświetla. Naciśnij aby wpisać czas i przesunąć się nad numer drugiego zaworu. Czynności należy powtórzyć odpowiednio dla kolejnych, podłączonych zaworów. Właśnie zaprogramowałeś swój pierwszy program nawodnieniowy - program A. Możesz wprowadzić kolejne dwa programy ( B,C ) dla wybranych Dni Aktywnych. Aby przejść do kolejnego programu, naciśnij. Uwaga! Nie zaleca się przełączania programów podczas programowania. Użyj tej możliwości tylko w przypadku zmiany jednego parametru we wszystkich swoich programach (np. Rain Delay ).

7 10 Dni Aktywne dla dat nieparzystych lub parzystych Wciśnij aby wybrać daty nieparzyste (Odd) lub parzyste (Even) jako dni aktywne. Uwaga! 31-y dzień każdego miesiąca i 29-ty dzień lutego traktowane są jako dni nieparzyste (Odd). Dni Aktywne według kalendarza Ustaw dni z nawadnianiem / bez nawadniania. 1.Wciśnij aby wybrać najpierw odliczanie przerwy. Wciśnij aby zaktywować datę. 2.W celu zdefiniowania żądanego dnia bez nawadniania wciśnij aby wybrać dzień po czym aby go zdefiniować jako dzień bez nawadniania. Opis czynności Ustaw datę i czas Ustaw datę 7 Programowanie: Zwiększa wartość parametru. Następny parametr. Poprzedni parametr. Zmniejsza wartość parametru. Wybór czasów uruchomienia Wybierz maks. 4 czasy uruchomienia w przeciągu 24 godzin wybranych dni. Wciśnij po ostatnim dniu tygodnia. Znak: miga z prawej strony i wyświetlone zostaje nowe pole czasu. Naciśnij aby wprowadzić godzinę pierwszego startu. Wciśnij i aby wpisać minuty. Wciśnij w celu potwierdzenia i aktywowania kolejnego startu. znak miga teraz (pod pierwszym). Otwiera się nowe pole czasu. Wciśnij by wpisać godz. Wciśnij by zatwierdzić. Wciśnij by wpisać minuty. Naciśnij aby zatwierdzić i powtarzaj te same czynności z następnymi 2 startami. Gdy chcesz mniej niż 4 starty wciśnij przycisk bez wprowadzania czasu. Uwaga! Sterownik porządkuje uruchomienia automatycznie. Jeżeli ustawiłeś start 2 Na godzinę wcześniejszą od godziny startu 1, sterownik przełączy je odpowiednio.

8 8 9 Wprowadź 24- lub 12-godzinny tryb czasowy Programy A, B & C: w wybrane dni do 4 czasów uruchomień, do 9 zaworów, każdy pracuje niezależnie (ale nie równocześnie w obrębie jednego programu).dla równoczesnej pracy, zaprogramuj taki sam czas uruchomienia dla 2 lub 3 różnych programów. Jako pierwszy uruchamia się program A, następnie B i na końcu C. Wybór dni aktywnych: a) wg. dni kalendarzowych - (Sun-Nie, Mon-Pon,Tue-Wto, Wed-Śro, Thu-Czw, Fri -Pią). b) w odstępach kilku dniowych (np. co 2-gi dzień), z opcją wyboru dni nieparzystych lub parzystych ( odd: 1,3,5 even: 2,4,6 ) oraz z możliwością zdefiniowania dni bez nawadniania Ustaw aktualny czas Dni kalendarzowe jako Dni Aktywne 1.Wciśnij aby ustawić dany dzień jako dzień aktywny. Wciśnij aby kontynuować (dzień kolejny - jutro). 2.Nast. dzień miga. Wciśnij aby ustawić drugi aktywny dzień. Wciśnij aby kontynuować podobnie. Jeżeli chcesz, ustawić konkretny dzień, wciśnij, aby kontynuować (bez wciskania ). 3.Aby odznaczyć dzień naciskaj aż osiągniesz żądany dzień i wciśnij. MiraclePlus może być teraz Programowany. Aktywne Dni z przerwą Wciśnij aby zdefiniować przerwę (1 do 19-dniowa). Aktywny dzień zostanie uruchomiony od dnia jutrzejszego, po którym nastąpi zdefiniowana przerwa (1 do 19-dniowa) i kolejny aktywny dzień. Schemat ten będzie się powtarz
