1 tel: fax: Kórnicka Poznań NIP: REGON: FOTOPUŁAPKA model: MG983G-30M INSTRUKCJA OBSŁUGI

2 Specyfikacja techniczna Matryca 14 MP CMOS, 20MP, 30MP Interpolacja Obiektyw F/NO=2.2; kąt widzenia: 60 Zasięg czujnika ruchu Ekran Karta pamięci Rozdzielczość zdjęć Rozdzielczość wideo Czułość czujnika ruchu Czas wyzwalania Waga Temperatura pracy / przechowywania Interwał Długość wideo Zasilanie Nagrywanie dźwięku Montaż Wymiary 30 metrów 3 LCD Od 8 32 GB 30MP= MP = MP = FHD( ) 720P HD ( ) VGA ( ) Do wyboru (wysoki/normalny/niski) 1 sekunda 0.30 kg C / C 0 sek min sek. 8 x AA lub 4 x AA TAK Linka parciana / linka stalowa 147 x 96 x 79 mm Dopuszczalna wilgotność 5% - 90 %

3

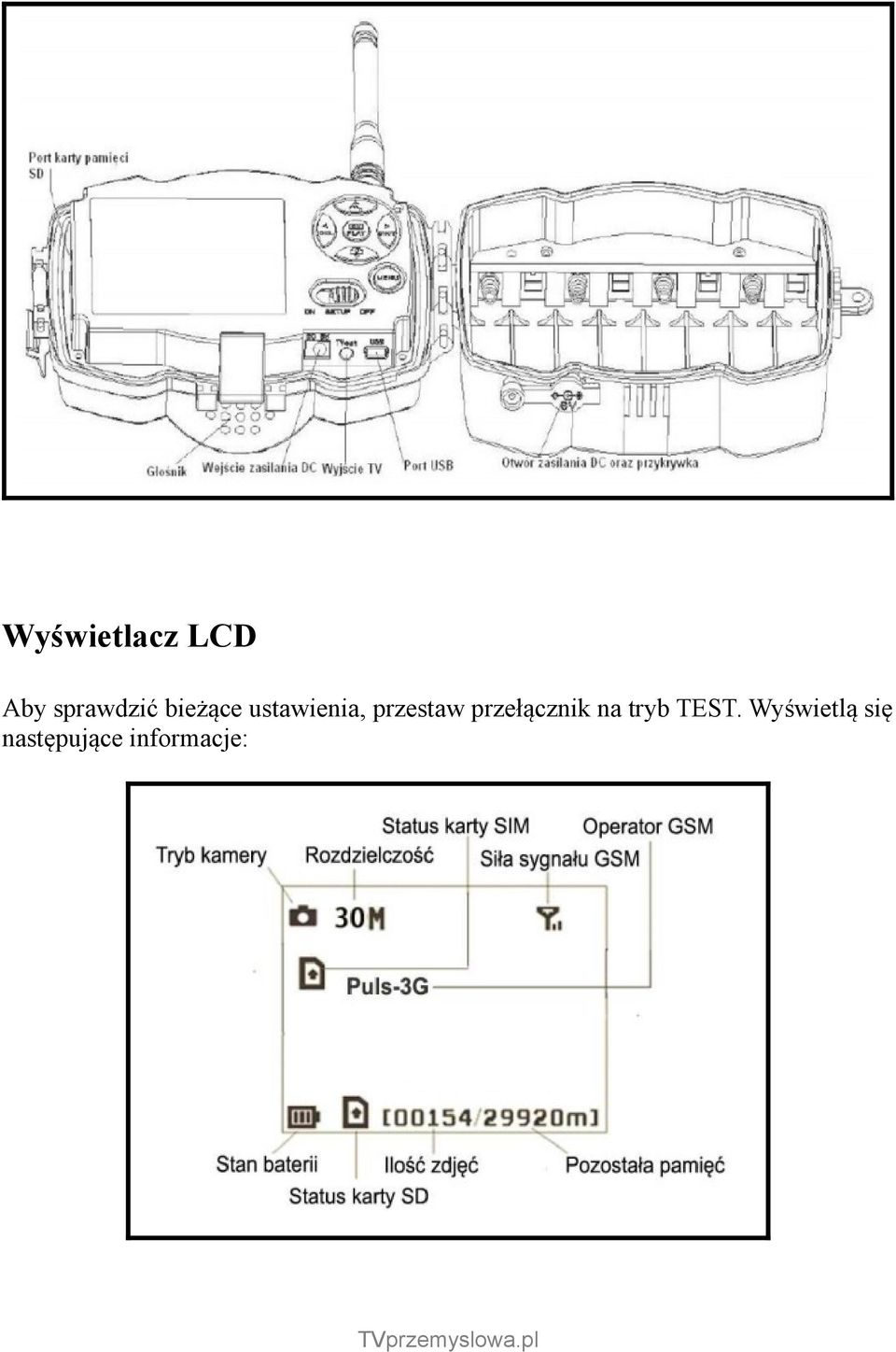

4 Wyświetlacz LCD Aby sprawdzić bieżące ustawienia, przestaw przełącznik na tryb TEST. Wyświetlą się następujące informacje:

5 Komunikacja dwukierunkowa Fotopułapka MG983G-30 posiada funkcję komunikacji dwukierunkowej, co oznacza, że możemy wydawać kamerze zdalnie polecenia poprzez komendy SMS lub aplikację mobilną systemu operacyjnego Android. Aby korzystać z tej opcji, należy ustawić podmenu sterowania SMS na ON. MG983G-30 posiada tryb bezpieczeństwa (Security Mode), w czasie której komunikacja dwukierunkowa jest wyłączona. Podczas pracy w trybie bezpieczeństwa fotopułapka zużywa znacznie więcej energii, dlatego zalecamy korzystanie z zewnętrznego zasilacza 6V 2A. Uwagi ogólne Po uruchomieniu kamery zalecamy odczekać ok. 20 sekund, aż fotopułapka złapie sygnał sieci GSM. W trybie SETUP (ustawienia) fotopułapka wyłączy się automatycznie po 3 minutach, jeśli nie zostanie wciśnięty żaden przycisk. Jeżeli tak się stanie, wystarczy przesunąć przełącznik na pozycję OFF (wyłącz), i raz jeszcze ustawić fotopułapkę w trybie SETUP. Karty pamięci (SD) pod żadnym pozorem nie wolno wkładać lub wyciągać, kiedy fotopułapka jest uruchomiona. Karta pamięci powinna przed włożeniem do fotopułapki zostać odblokowana i sformatowana. Instalacja karty pamięci w fotopułapce jest wymagana do pracy urządzenia (fotopułapka nie dysponuje własnyą pamięcią wewnętrzną). Przed włożeniem karty SIM do fotopułapki, należy upewnić się, że jest ona odblokowana oraz pozbawiona zabezpieczenia w postaci kodu PIN. Zalecamy zastosowanie wysokiej jakości akumulatorków lub baterii alkalicznych. Słabej jakości źródła zasilania w połączeniu z bardzo złymi warunkami atmosferycznymi mogą trwale uszkodzić fotopułapkę. Napięcie pracy fotopułapki wynosi 6V, a sama kamera zasilana jest 4 lub 8 bateriami AA. Dopuszcza się także zasilanie fotopułapki przy pomocy zasilacza (brak w zestawie).

6 Ustawienia MENU fotopułapki Aby wejść do trybu ustawień kamery, naciśnij przycisk MENU po przełączeniu fotopułapki w tryb SETUP. Następnie użyj przycisków nawigacji,, aby wybrać odpowiedni parametr, oraz przycisków,, aby przejść do kolejnego wiersza wyboru. Każdy swój wybór zatwierdzaj przyciskiem OK. Tryby pracy Do wyboru mamy trzy tryby pracy fotopułapki: zdjęcia, wideo, lub zdjęcia + wideo. W ostatnim trybie fotopułapka w pierwszej kolejności wykonuje zdjęcie / zdjęcia, a następnie nagrywa film. W warunkach zewnętrznych domyślnym trybem pracy jest tryb myśliwski (zasilanie bateriami). Do pracy w pomieszczeniach, kiedy mamy możliwość podpięcia fotopułapki pod zasilacz, przystosowany jest tryb bezpieczeństwa (Security Mode). Aby ustawić fotopułapkę w tym trybie, należy ustawić parametr Security Mode na ON. Pozwoli to na sterowanie fotopułapką za pomocą bezprzewodowego pilota, oraz na wykorzystanie dodatkowych, bezprzewodowych czujników ruchu. Zdjęcia i wideo Za wybór rozdzielczości fotopułapki odpowiada parametr Photo Size. Dostępne są trzy opcje: 30Mpx, 20Mpx oraz 14Mpx. Za pomocą parametru Photo Burst możemy wybrać, czy fotopułapka ma wykonywać jedno zdjęcie (domyślnie), 2 zdjęcia lub 3 zdjęcia w serii po wykryciu ruchu. Parametrem Video Size możemy ustawić rozdzielczość filmów, nagrywanych przez fotopułapkę. Do wyboru mamy trzy opcje: 1920x1080 (FULL HD), 1280x720 (HD), oraz 640x480. Parametr Video Lenght odpowiada za ustawienie długości nagrywanego filmu. Długość możemy ustawić w przedziale od sekund (domyślnie: 10 sekund). Ustawienia czasów Ustawienie zegara Parametr Set Clock pozwala na ustawienie czasu, aktualnej daty oraz formatu daty. Tryb automatycznego wykonywania zdjęć bez wykrycia ruchu Przy pomocy parametru Time Lapse możemy zlecić fotopułapce automatyczne

7 wykonywanie zdjęć w odstępach co 5 minut do 8 godzin, niezależnie od wykrycia ruchu przez czujnik ruchu kamery. Opcja domyślnie wyłączona. Czułość czujnika ruchu W zależności od tego, w jakich warunkach pracuje fotopułapka, możemy ustawić czułość czujnika ruchu. Do wyboru są trzy opcje: Low - niska czułość, Normal - czułość standardowa, oraz High - wysoka czułość. Odstępy czasowe w przypadku wykrycia ruchu Parametrem PIR Interwal możemy ustawić fotopułapkę tak, by wykonywała zdjęcia i filmy po wykryciu ruchu w określonych odstępach czasowych. Wartość możemy ustawić na 0 sekund 60 minut. Rejestrowanie zdarzeń w określonych porach Parametry Work Day (dni pracy) oraz Work Hour (godziny pracy) odpowiadają za ustawienie fotopułapki tak, by pracowała w określonym przedziale czasowym. Funkcja ta działa jedynie w Trybie bezpieczeństwa ( Security Mode ). Domyślnie parametr ten nie jest ustawiony, co oznacza, że fotopułapka działa bez przerwy 24/7. Ustawienia MMS Funkcja Send to odpowiedzialna jest za przesył zrobionych przez fotopułapkę zdjęć. Do wyboru mamy dwie opcje: Phone MMS, co odpowiada za wysyłanie zdjęć na wskazany numer telefonu, oraz GPRS, co odpowiada za przesyłanie zdjęć jako wiadomość . Ustawienie numeru telefonu / adresu należy wykonać za pomocą programu BMC CONFIG (patrz dalsza część instrukcji). Ustawienie trybu wysyłania zdjęć Parametrem Send Mode możemy ustawić metodę (tryb) wysyłania zdjęć przez fotopułapkę. Do wyboru mamy 4 opcje: Manual - ręczne wysyłanie zdjęć Instant - automatyczne wysyłanie zdjęć Daily - wysyłanie zdjęć raz dziennie o ustalonej godzinie Off - wyłączenie wysyłanie zdjęć.

8 Ręczne wysyłanie zdjęcia Po uruchomieniu fotopułapki, na pozycji SETUP, naciśnij SHOT, aby ręcznie zrobić zdjęcie, lub wybierz wcześniej zapisane zdjęcie, naciskając przycisk OK, a następnie za pomocą pomocą przycisków i znajdź wybrane zdjęcie. W następnej kolejności naciśnij przycisk MENU, oraz potwierdź wybór przyciskiem OK. Na ekranie powinna zostać wyświetlona informacja o statusie przesyłanego zdjęcia. Automatyczne wysyłanie zdjęć Kiedy ustawimy przełącznik zasilania na ON, fotopułapka będzie wysyłała zdjęcia automatycznie od razu po zrobieniu zdjęcia na wskazany numer tel. lub podany adres . Wysyłanie zdjęć o ustalonej godzinie Kiedy ustawimy przełącznik zasilania na ON, fotopułapka będzie wysyłała wszystkie zrobione zdjęcia z danego dnia o zaprogramowanej godzinie na wskazany numer tel. lub podany adres . Sterowanie ustawieniami fotopułapki za pomocą komend SMS Komendy SMS pozwalają na dwustronną komunikację z fotopułapką. Aby ta funkcja była aktywna, należy ustawić parametr SMS Control na ON. Komendy SMS są odbierane i wprowadzane przez fotopułapkę tylko, kiedy przełącznik zasilania ustawiony jest na ON. Odtwarzanie zapisanego dźwięku Parametr Game Call pozwala na odtwarzanie wgranego wcześniej pliku audio o konkretnej godzinie. Plik audio musi być ustawiony za pomocą programu BMC CONFIG. Współpraca z urządzeniami bezprzewodowymi Parametr Study Code pozwala na synchronizację z urządzeniami bezprzewodowymi, działającymi na paśmie 433MHz, takimi jak czujniki ruchu, detektory dymu, elektromagnesy drzwiowe itp. Współpraca fotopułapki z urządzeniami bezprzewodowymi możliwa jest jedynie w trybie Security Mode.

9 Ustawienia dodatkowe Zmiana języka Parametrem Language możemy zmienić język menu fotpułapki. Dźwięki przycisków Parametrem Beep Sound możemy włączyć / wyłączyć dzwięk przycików fotopułapki. Formatowanie karty pamięci SD Parametr Format SD odpowiada za formatowanie włożonej do fotopułapki karty pamięci. UWAGA! Wyczyszczenie karty doprowadzi do trwałego usunięcia wszystkich danych, znajdujących się na karcie pamięci. Ustawienia domyślne Parametrem Default Set możemy przywrócić ustawienia domyślne fotopułapki. Informacja o kamerze Parametrem Version możemy wyświetlić informacje dotyczące wersji fotopułapki, oprogramowania oraz numeru IMEI modułu GSM.

10 Konfiguracja fotopułapki za pomocą programu BMC CONFIG Program do pobrania z strony: 1. Numer telefonu, na który przychodzić mają zdjęcia MMS 2. Ustawienia GSM i 3. Ustawienia fotopułapki 4. Ustawienia domyślne

11 Okno wprowadzania ustawień GSM i (wskazówki, jak ustawić poszczególnych operatorów GSM, znajdują się w dalszej części instrukcji). Okno zmiany ustawień fotopułapki

12 Po wprowadzeniu swoich ustawień fotopułapki oraz ustawień GSM / plik z ustawieniami zostanie zapisany w wybranej lokalizacji. Plik z ustawieniami należy przegrać na kartę pamięci SD, która będzie używana w fotopułapce. Aby fotopułapka poprawnie odczytała plik z ustawieniami, należy w katalogu głównym karty pamięci stworzyć nowy folder o nazwie GSM, a następnie umieścić tam plik z zapisanymi ustawieniami. Fotopułapkę należy uruchomić w trybie SETUP, po czym wszystkie ustawienia zostaną automatycznie zapisane. Pilot zdalnego sterowania Pilotem zdalnego sterowania możemy sterować fotopułapką tylko w trybie Security Mode. Pilot umożliwia nam włączenie fotopułapki (przycisk A) oraz jej wyłączenie (przycisk D). Przycisk B odpowiedzialny jest za uruchomienie wskaźnika laserowego, co jest bardzo pomocne podczas montażu i kadrowania fotopułapki, natomiast przycisk C nakaże fotopułapce wybrać numery alarmowe w przypadku zagrożenia. Przypisywanie pilota do fotopułapki Aby dodać pilota do fotopułapki, wciśnij przycisk MENU, przejdź do trzeciej zakładki Ustawienia przesyłu, a następnie w funkcję Study Code. Zatwierdź przyciskiem OK. Wybierz pole RCH, naciśnij OK, a następnie wciśnij przycisk A na pilocie. Pole RCH powinno zostać potwierdzone przez znak, co oznacza pomyślne zsynchronizowanie pilota z fotopułapką.

13 Komendy SMS Za pomocą poszczególnych kodów SMS możemy zmieniać ustawienia fotopułapki. Cała operacja polega na wysłaniu odpowiedniego kodu SMS-em na kartę SIM, która znajduje się w fotopułapce. np. Funkcja Komenda 1 Dodawanie nr telefonów do odbioru wiadomości Parametry sieci #n# # # # 2 Parametry MMS #m# #8080#mms#mms#mms# 3 Parametry #s#adres@ .pl#haslo_ #25#internet#smtp.e mail.pl#inte rnet#internet#ssl# 4 Dodawanie adresów e- mail do odbioru wiadomości #r#adres1@ .pl#adres2@ .pl#adres3@ema Komendy SMS ogólne 1 Wykonanie zdjęcia #T# - wysłanie poprzez MMS #T#E# - wysłanie poprzez 2 Status fotopułapki #L# 3 Formatowanie karty SD #F# 4 Zmiana hasła #P#0000# 5 Pomoc #H# Parametry fotopułapki 1 Tryb pracy fotopułapki #e#cp# - zdjęcie

14 #e#cv# - wideo #e#ct# - zdjęcie + wideo 2 Rozdzielczość zdjęć #e#s30# - 30Mpx #e#s20# - 20Mpx #e#s14# - 14Mpx 3 Zdjęcia w serii #e#b1# - 1 zdjęcie #e#b2# - 2 zdjęcia #e#b3# - 3 zdjęcia 4 Rozdzielczość filmów #e#fh# - FULL HD #e#fl# - VGA 5 Time Lapse #e#l1h# - 1 godzina #e#l10m# - 10 minut 6 Czułość czujnika ruchu #e#po# - wyłączony #e#ph# - wysoka czułość #e#pn# - normalna czułość #e#pl# - niska czółość 7 Odstęp czasu między wykryciami ruchu 8 Metoda wysyłania wiadomości #e#i30m# - 30 minut #e#i30s# - 30 sekund #e#mp# - MMS #e#me# - 9 Wysyłanie wiadomości #e#ed# - raz dziennie #e#ei10# - automatycznie (10 zdjęć w ciągu dnia, max 99) #e#em# - ręcznie #e#eo# - wysyłanie wyłączone 10 Odtwarzanie zapisanego dźwięku 11 Zmiany godzin pracy fotopułapki #e#goff# - odtwarzanie wyłączone #e#gon18:00[5]# - odtwarzanie dźwięku 5 razy pod rząd o godzinie 18:00 #e#hoff# - praca ciągła #e#hon10:00-18:00# - praca w godzinach od 10:00 do 18:00

15 Parametry sieci komórkowych polskich operatorów GSM do wprowadzenia w programie BMC CONFIG W razie jakichkolwiek problemów z konfiguracją zapraszamy do kontaktu. Informujemy, że rozkręcanie urządzenia, zerwanie plomb i zmiana etykiet skutkuje utratą gwarancji. Osoba która dokonuje powyższych operacji na własną rękę jest odpowiedzialna za wszelkie wywołane tym ewentualne uszkodzenia oraz szkody. Firma zastrzega sobie prawo do wprowadzania zmian i aktualizacji niniejszej instrukcji. Instrukcja przeznaczona jest dla klientów firmy i jej partnerów handlowych. tel: fax: Kórnicka kontakt@ Poznań NIP: REGON:
