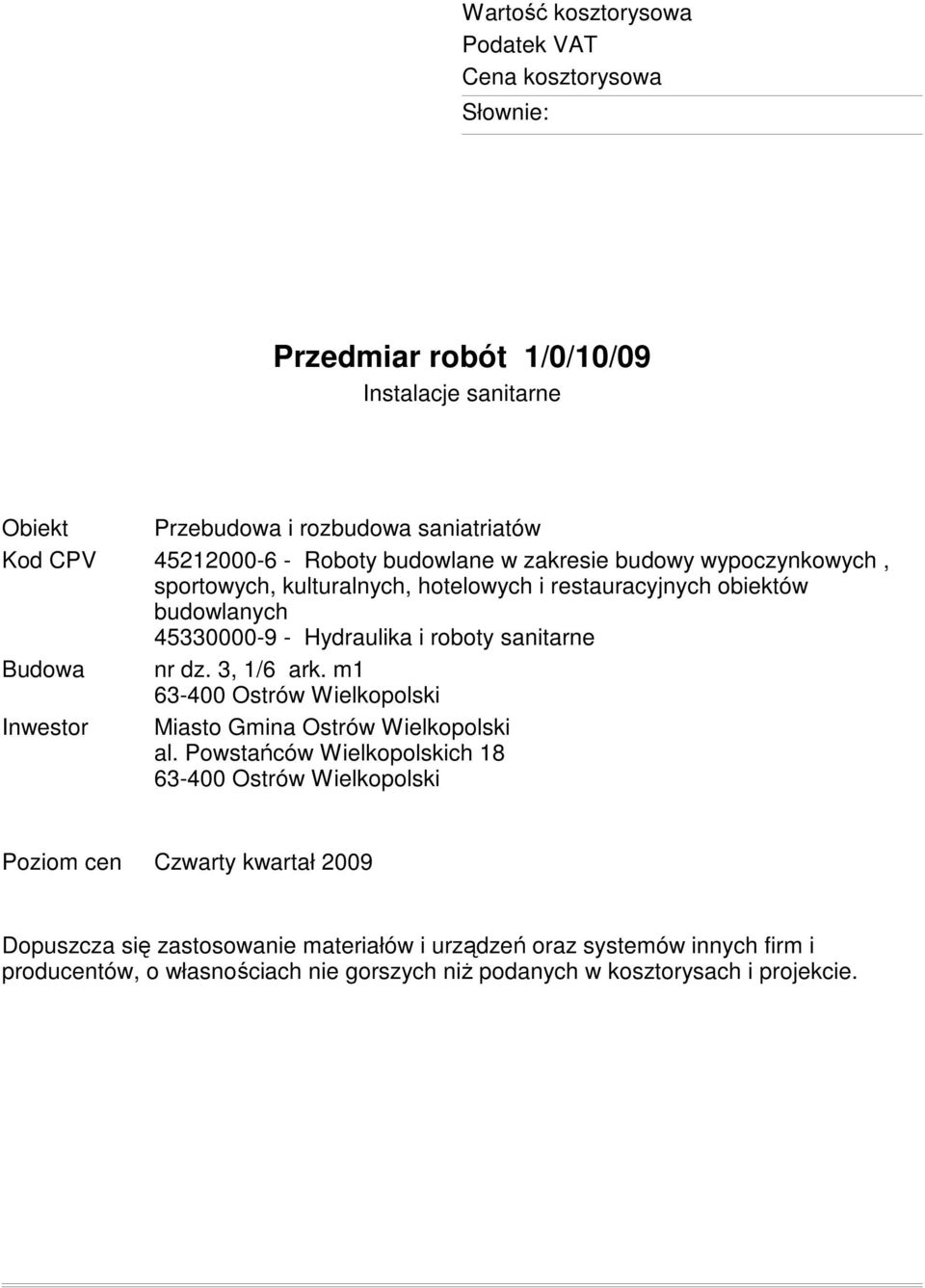

1 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót 1/0/10/09 Instalacje sanitarne Obiekt Przebudowa i rozbudowa saniatriatów Kod CPV Roboty budowlane w zakresie budowy wypoczynkowych, sportowych, kulturalnych, hotelowych i restauracyjnych obiektów budowlanych Hydraulika i roboty sanitarne Budowa nr dz. 3, 1/6 ark. m Ostrów Wielkopolski Inwestor Miasto Gmina Ostrów Wielkopolski al. Powstańców Wielkopolskich Ostrów Wielkopolski Poziom cen Czwarty kwartał 2009 Dopuszcza się zastosowanie materiałów i urządzeń oraz systemów innych firm i producentów, o własnościach nie gorszych niŝ podanych w kosztorysach i projekcie.

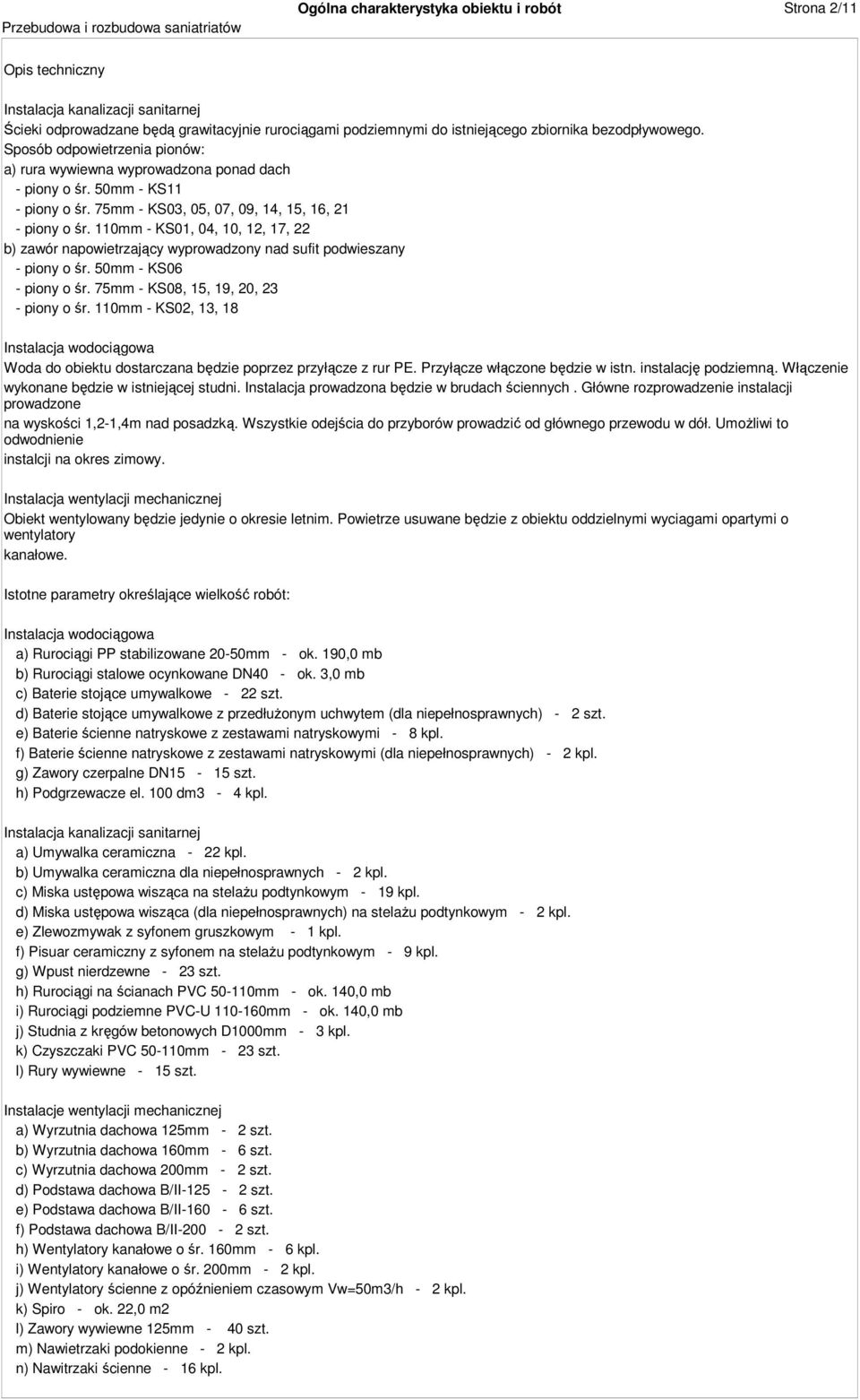

2 Ogólna charakterystyka obiektu i robót Strona 2/11 Opis techniczny Instalacja kanalizacji sanitarnej Ścieki odprowadzane będą grawitacyjnie rurociągami podziemnymi do istniejącego zbiornika bezodpływowego. Sposób odpowietrzenia pionów: a) rura wywiewna wyprowadzona ponad dach - piony o śr. 50mm - KS11 - piony o śr. 75mm - KS03, 05, 07, 09, 14, 15, 16, 21 - piony o śr. 110mm - KS01, 04, 10, 12, 17, 22 b) zawór napowietrzający wyprowadzony nad sufit podwieszany - piony o śr. 50mm - KS06 - piony o śr. 75mm - KS08, 15, 19, 20, 23 - piony o śr. 110mm - KS02, 13, 18 Instalacja wodociągowa Woda do obiektu dostarczana będzie poprzez przyłącze z rur PE. Przyłącze włączone będzie w istn. instalację podziemną. Włączenie wykonane będzie w istniejącej studni. Instalacja prowadzona będzie w brudach ściennych. Główne rozprowadzenie instalacji prowadzone na wyskości 1,2-1,4m nad posadzką. Wszystkie odejścia do przyborów prowadzić od głównego przewodu w dół. UmoŜliwi to odwodnienie instalcji na okres zimowy. Instalacja wentylacji mechanicznej Obiekt wentylowany będzie jedynie o okresie letnim. Powietrze usuwane będzie z obiektu oddzielnymi wyciagami opartymi o wentylatory kanałowe. Istotne parametry określające wielkość robót: Instalacja wodociągowa a) Rurociągi PP stabilizowane 20-50mm - ok. 190,0 mb b) Rurociągi stalowe ocynkowane DN40 - ok. 3,0 mb c) Baterie stojące umywalkowe - 22 szt. d) Baterie stojące umywalkowe z przedłuŝonym uchwytem (dla niepełnosprawnych) - 2 szt. e) Baterie ścienne natryskowe z zestawami natryskowymi - 8 kpl. f) Baterie ścienne natryskowe z zestawami natryskowymi (dla niepełnosprawnych) - 2 kpl. g) Zawory czerpalne DN15-15 szt. h) Podgrzewacze el. 100 dm3-4 kpl. Instalacja kanalizacji sanitarnej a) Umywalka ceramiczna - 22 kpl. b) Umywalka ceramiczna dla niepełnosprawnych - 2 kpl. c) Miska ustępowa wisząca na stelaŝu podtynkowym - 19 kpl. d) Miska ustępowa wisząca (dla niepełnosprawnych) na stelaŝu podtynkowym - 2 kpl. e) Zlewozmywak z syfonem gruszkowym - 1 kpl. f) Pisuar ceramiczny z syfonem na stelaŝu podtynkowym - 9 kpl. g) Wpust nierdzewne - 23 szt. h) Rurociągi na ścianach PVC mm - ok. 140,0 mb i) Rurociągi podziemne PVC-U mm - ok. 140,0 mb j) Studnia z kręgów betonowych D1000mm - 3 kpl. k) Czyszczaki PVC mm - 23 szt. l) Rury wywiewne - 15 szt. Instalacje wentylacji mechanicznej a) Wyrzutnia dachowa 125mm - 2 szt. b) Wyrzutnia dachowa 160mm - 6 szt. c) Wyrzutnia dachowa 200mm - 2 szt. d) Podstawa dachowa B/II szt. e) Podstawa dachowa B/II szt. f) Podstawa dachowa B/II szt. h) Wentylatory kanałowe o śr. 160mm - 6 kpl. i) Wentylatory kanałowe o śr. 200mm - 2 kpl. j) Wentylatory ścienne z opóźnieniem czasowym Vw=50m3/h - 2 kpl. k) Spiro - ok. 22,0 m2 l) Zawory wywiewne 125mm - 40 szt. m) Nawietrzaki podokienne - 2 kpl. n) Nawitrzaki ścienne - 16 kpl.

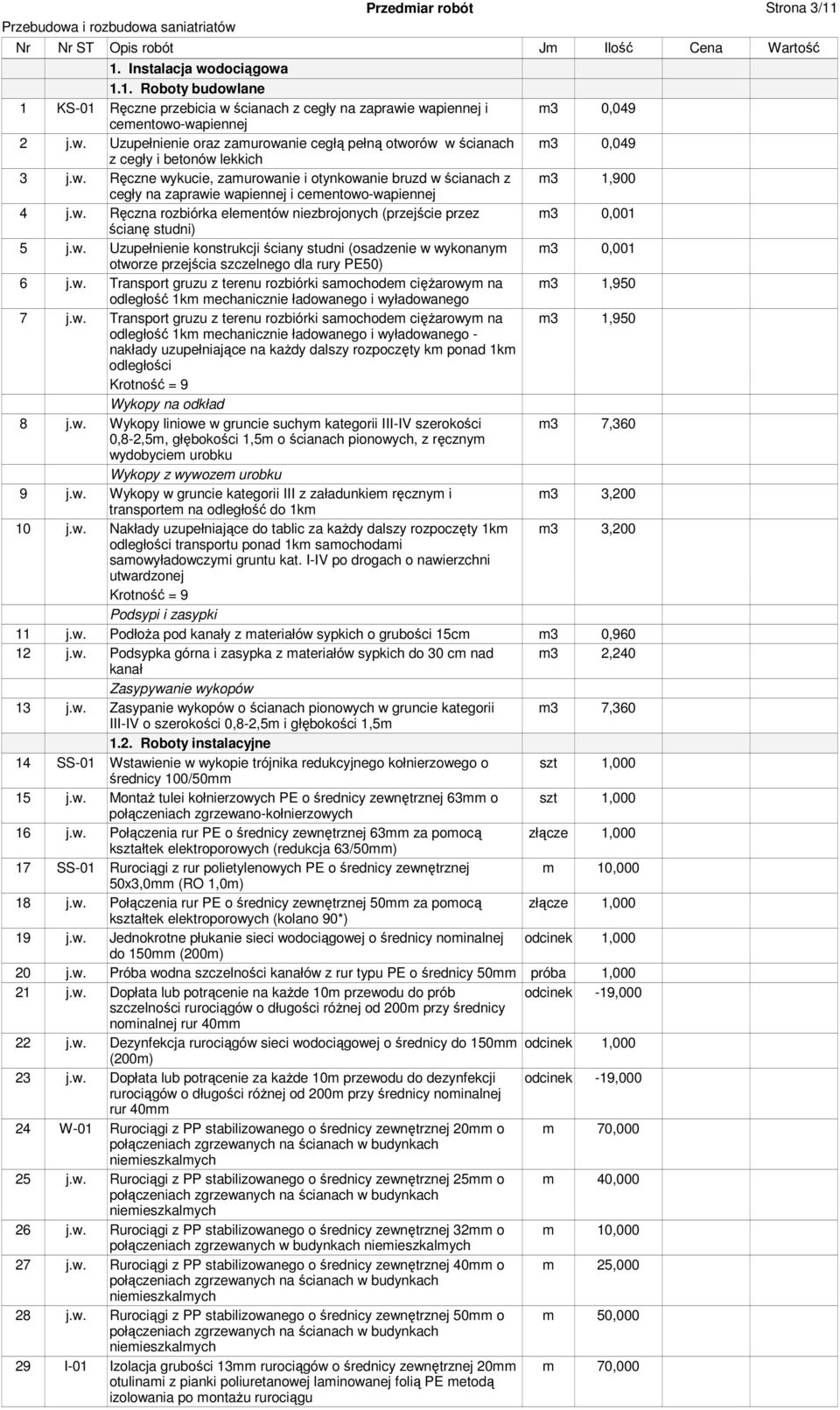

3 Przedmiar robót Strona 3/11 Nr Nr ST Opis robót Jm Ilość Cena Wartość 1. Instalacja wodociągowa 1.1. Roboty budowlane 1 KS-01 Ręczne przebicia w ścianach z cegły na zaprawie wapiennej i m3 0,049 cementowo-wapiennej 2 j.w. Uzupełnienie oraz zamurowanie cegłą pełną otworów w ścianach m3 0,049 z cegły i betonów lekkich 3 j.w. Ręczne wykucie, zamurowanie i otynkowanie bruzd w ścianach z m3 1,900 cegły na zaprawie wapiennej i cementowo-wapiennej 4 j.w. Ręczna rozbiórka elementów niezbrojonych (przejście przez m3 0,001 ścianę studni) 5 j.w. Uzupełnienie konstrukcji ściany studni (osadzenie w wykonanym m3 0,001 otworze przejścia szczelnego dla rury PE50) 6 j.w. Transport gruzu z terenu rozbiórki samochodem cięŝarowym na m3 1,950 odległość 1km mechanicznie ładowanego i wyładowanego 7 j.w. Transport gruzu z terenu rozbiórki samochodem cięŝarowym na m3 1,950 odległość 1km mechanicznie ładowanego i wyładowanego - nakłady uzupełniające na kaŝdy dalszy rozpoczęty km ponad 1km odległości Krotność = 9 Wykopy na odkład 8 j.w. Wykopy liniowe w gruncie suchym kategorii III-IV szerokości m3 7,360 0,8-2,5m, głębokości 1,5m o ścianach pionowych, z ręcznym wydobyciem urobku Wykopy z wywozem urobku 9 j.w. Wykopy w gruncie kategorii III z załadunkiem ręcznym i m3 3,200 transportem na odległość do 1km 10 j.w. Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1km m3 3,200 odległości transportu ponad 1km samochodami samowyładowczymi gruntu kat. I-IV po drogach o nawierzchni utwardzonej Krotność = 9 Podsypi i zasypki 11 j.w. PodłoŜa pod kanały z materiałów sypkich o grubości 15cm m3 0, j.w. Podsypka górna i zasypka z materiałów sypkich do 30 cm nad m3 2,240 kanał Zasypywanie wykopów 13 j.w. Zasypanie wykopów o ścianach pionowych w gruncie kategorii m3 7,360 III-IV o szerokości 0,8-2,5m i głębokości 1,5m 1.2. Roboty instalacyjne 14 SS-01 Wstawienie w wykopie trójnika redukcyjnego kołnierzowego o szt 1,000 średnicy 100/50mm 15 j.w. MontaŜ tulei kołnierzowych PE o średnicy zewnętrznej 63mm o szt 1,000 połączeniach zgrzewano-kołnierzowych 16 j.w. Połączenia rur PE o średnicy zewnętrznej 63mm za pomocą złącze 1,000 kształtek elektroporowych (redukcja 63/50mm) 17 SS-01 Rurociągi z rur polietylenowych PE o średnicy zewnętrznej m 10,000 50x3,0mm (RO 1,0m) 18 j.w. Połączenia rur PE o średnicy zewnętrznej 50mm za pomocą złącze 1,000 kształtek elektroporowych (kolano 90*) 19 j.w. Jednokrotne płukanie sieci wodociągowej o średnicy nominalnej odcinek 1,000 do 150mm (200m) 20 j.w. Próba wodna szczelności kanałów z rur typu PE o średnicy 50mm próba 1, j.w. Dopłata lub potrącenie na kaŝde 10m przewodu do prób odcinek -19,000 szczelności rurociągów o długości róŝnej od 200m przy średnicy nominalnej rur 40mm 22 j.w. Dezynfekcja rurociągów sieci wodociągowej o średnicy do 150mm odcinek 1,000 (200m) 23 j.w. Dopłata lub potrącenie za kaŝde 10m przewodu do dezynfekcji odcinek -19,000 rurociągów o długości róŝnej od 200m przy średnicy nominalnej rur 40mm 24 W-01 Rurociągi z PP stabilizowanego o średnicy zewnętrznej 20mm o m 70,000 połączeniach zgrzewanych na ścianach w budynkach niemieszkalmych 25 j.w. Rurociągi z PP stabilizowanego o średnicy zewnętrznej 25mm o m 40,000 połączeniach zgrzewanych na ścianach w budynkach niemieszkalmych 26 j.w. Rurociągi z PP stabilizowanego o średnicy zewnętrznej 32mm o m 10,000 połączeniach zgrzewanych w budynkach niemieszkalmych 27 j.w. Rurociągi z PP stabilizowanego o średnicy zewnętrznej 40mm o m 25,000 połączeniach zgrzewanych na ścianach w budynkach niemieszkalmych 28 j.w. Rurociągi z PP stabilizowanego o średnicy zewnętrznej 50mm o m 50,000 połączeniach zgrzewanych na ścianach w budynkach niemieszkalmych 29 I-01 Izolacja grubości 13mm rurociągów o średnicy zewnętrznej 20mm otulinami z pianki poliuretanowej laminowanej folią PE metodą izolowania po montaŝu rurociągu m 70,000

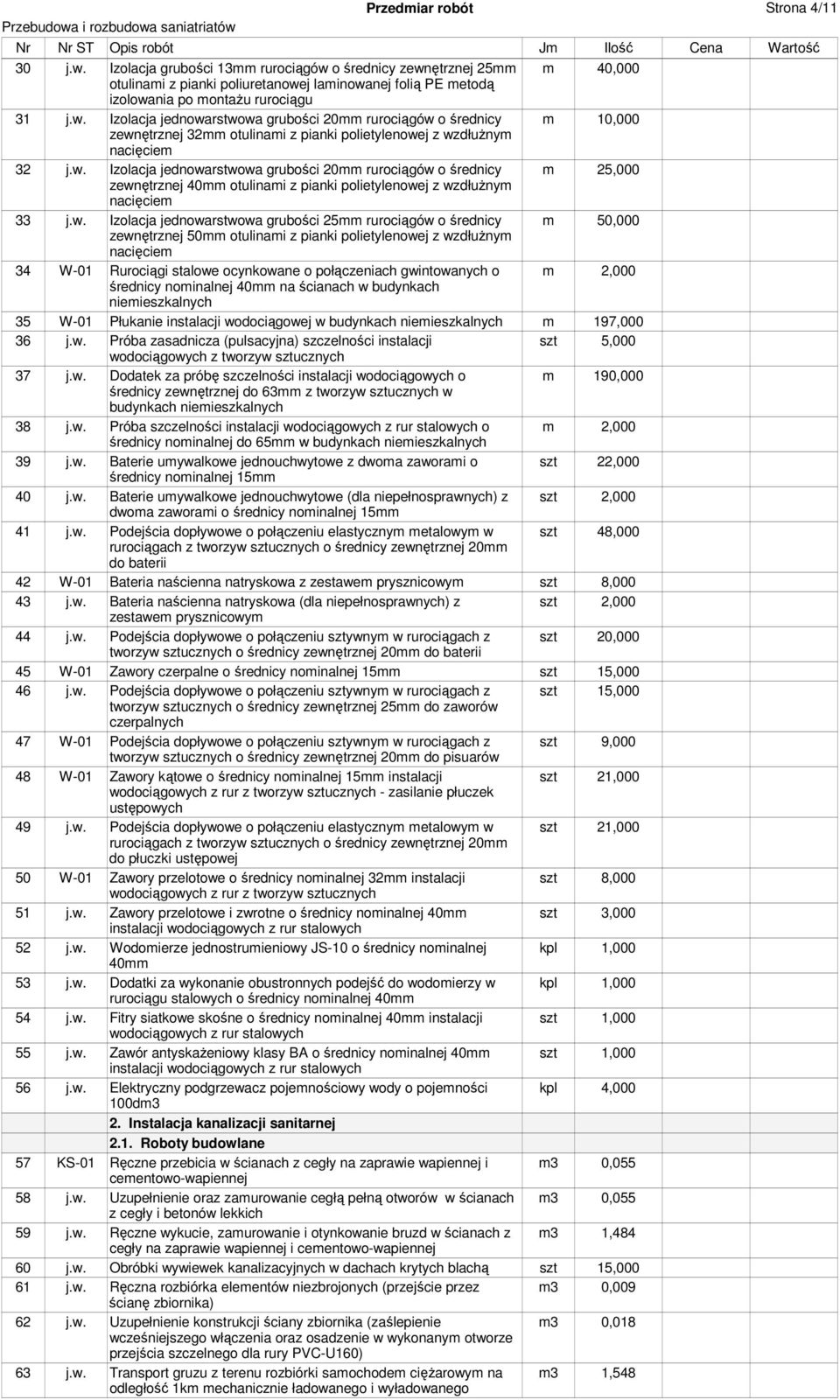

4 Przedmiar robót Strona 4/11 Nr Nr ST Opis robót Jm Ilość Cena Wartość 30 j.w. Izolacja grubości 13mm rurociągów o średnicy zewnętrznej 25mm m 40,000 otulinami z pianki poliuretanowej laminowanej folią PE metodą izolowania po montaŝu rurociągu 31 j.w. Izolacja jednowarstwowa grubości 20mm rurociągów o średnicy m 10,000 zewnętrznej 32mm otulinami z pianki polietylenowej z wzdłuŝnym nacięciem 32 j.w. Izolacja jednowarstwowa grubości 20mm rurociągów o średnicy m 25,000 zewnętrznej 40mm otulinami z pianki polietylenowej z wzdłuŝnym nacięciem 33 j.w. Izolacja jednowarstwowa grubości 25mm rurociągów o średnicy m 50,000 zewnętrznej 50mm otulinami z pianki polietylenowej z wzdłuŝnym nacięciem 34 W-01 Rurociągi stalowe ocynkowane o połączeniach gwintowanych o m 2,000 średnicy nominalnej 40mm na ścianach w budynkach niemieszkalnych 35 W-01 Płukanie instalacji wodociągowej w budynkach niemieszkalnych m 197, j.w. Próba zasadnicza (pulsacyjna) szczelności instalacji szt 5,000 wodociągowych z tworzyw sztucznych 37 j.w. Dodatek za próbę szczelności instalacji wodociągowych o m 190,000 średnicy zewnętrznej do 63mm z tworzyw sztucznych w budynkach niemieszkalnych 38 j.w. Próba szczelności instalacji wodociągowych z rur stalowych o m 2,000 średnicy nominalnej do 65mm w budynkach niemieszkalnych 39 j.w. Baterie umywalkowe jednouchwytowe z dwoma zaworami o szt 22,000 średnicy nominalnej 15mm 40 j.w. Baterie umywalkowe jednouchwytowe (dla niepełnosprawnych) z szt 2,000 dwoma zaworami o średnicy nominalnej 15mm 41 j.w. Podejścia dopływowe o połączeniu elastycznym metalowym w szt 48,000 rurociągach z tworzyw sztucznych o średnicy zewnętrznej 20mm do baterii 42 W-01 Bateria naścienna natryskowa z zestawem prysznicowym szt 8, j.w. Bateria naścienna natryskowa (dla niepełnosprawnych) z szt 2,000 zestawem prysznicowym 44 j.w. Podejścia dopływowe o połączeniu sztywnym w rurociągach z szt 20,000 tworzyw sztucznych o średnicy zewnętrznej 20mm do baterii 45 W-01 Zawory czerpalne o średnicy nominalnej 15mm szt 15, j.w. Podejścia dopływowe o połączeniu sztywnym w rurociągach z szt 15,000 tworzyw sztucznych o średnicy zewnętrznej 25mm do zaworów czerpalnych 47 W-01 Podejścia dopływowe o połączeniu sztywnym w rurociągach z szt 9,000 tworzyw sztucznych o średnicy zewnętrznej 20mm do pisuarów 48 W-01 Zawory kątowe o średnicy nominalnej 15mm instalacji szt 21,000 wodociągowych z rur z tworzyw sztucznych - zasilanie płuczek ustępowych 49 j.w. Podejścia dopływowe o połączeniu elastycznym metalowym w szt 21,000 rurociągach z tworzyw sztucznych o średnicy zewnętrznej 20mm do płuczki ustępowej 50 W-01 Zawory przelotowe o średnicy nominalnej 32mm instalacji szt 8,000 wodociągowych z rur z tworzyw sztucznych 51 j.w. Zawory przelotowe i zwrotne o średnicy nominalnej 40mm szt 3,000 instalacji wodociągowych z rur stalowych 52 j.w. Wodomierze jednostrumieniowy JS-10 o średnicy nominalnej kpl 1,000 40mm 53 j.w. Dodatki za wykonanie obustronnych podejść do wodomierzy w kpl 1,000 rurociągu stalowych o średnicy nominalnej 40mm 54 j.w. Fitry siatkowe skośne o średnicy nominalnej 40mm instalacji szt 1,000 wodociągowych z rur stalowych 55 j.w. Zawór antyskaŝeniowy klasy BA o średnicy nominalnej 40mm szt 1,000 instalacji wodociągowych z rur stalowych 56 j.w. Elektryczny podgrzewacz pojemnościowy wody o pojemności kpl 4, dm3 2. Instalacja kanalizacji sanitarnej 2.1. Roboty budowlane 57 KS-01 Ręczne przebicia w ścianach z cegły na zaprawie wapiennej i m3 0,055 cementowo-wapiennej 58 j.w. Uzupełnienie oraz zamurowanie cegłą pełną otworów w ścianach m3 0,055 z cegły i betonów lekkich 59 j.w. Ręczne wykucie, zamurowanie i otynkowanie bruzd w ścianach z m3 1,484 cegły na zaprawie wapiennej i cementowo-wapiennej 60 j.w. Obróbki wywiewek kanalizacyjnych w dachach krytych blachą szt 15, j.w. Ręczna rozbiórka elementów niezbrojonych (przejście przez m3 0,009 ścianę zbiornika) 62 j.w. Uzupełnienie konstrukcji ściany zbiornika (zaślepienie m3 0,018 wcześniejszego włączenia oraz osadzenie w wykonanym otworze przejścia szczelnego dla rury PVC-U160) 63 j.w. Transport gruzu z terenu rozbiórki samochodem cięŝarowym na odległość 1km mechanicznie ładowanego i wyładowanego m3 1,548

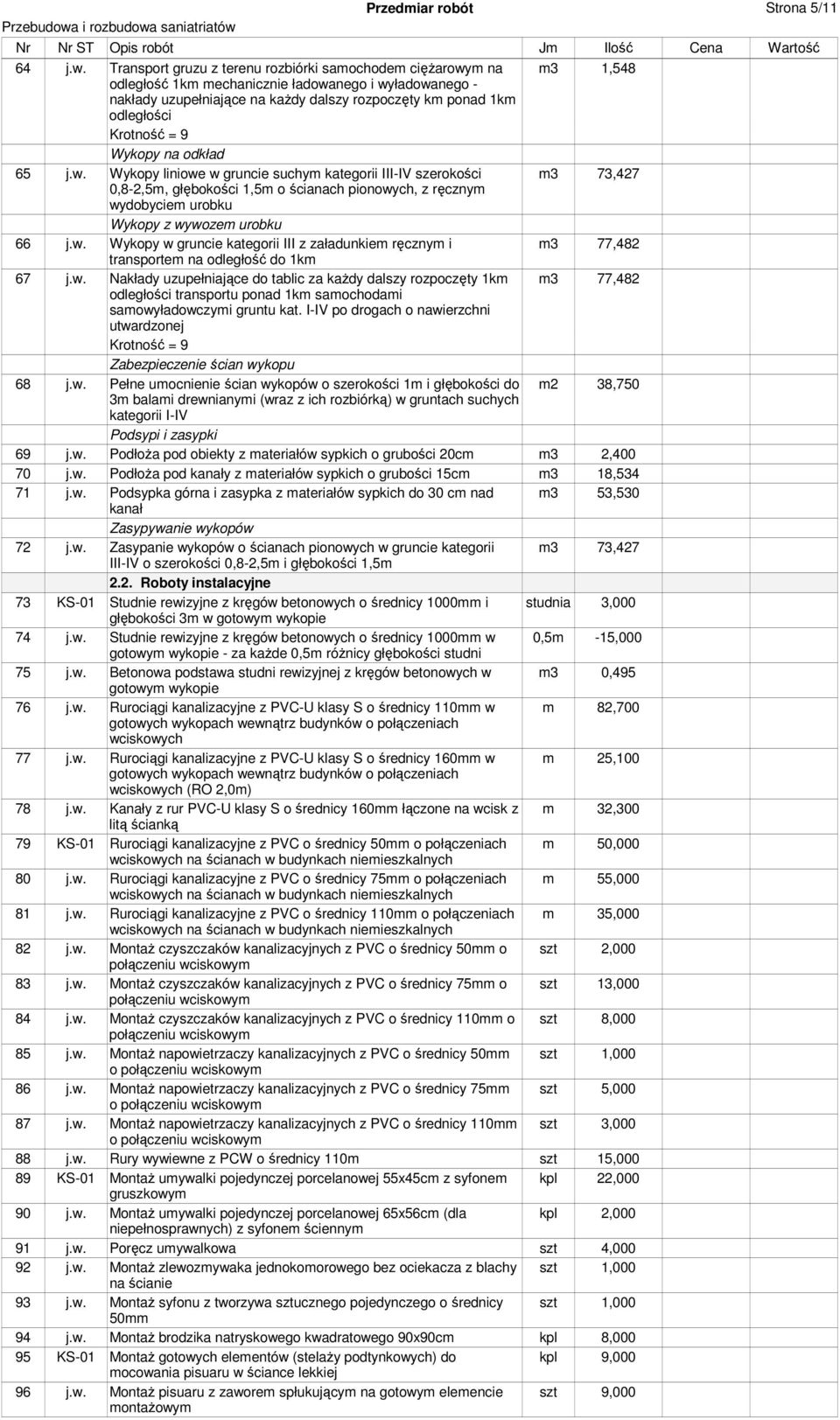

5 Przedmiar robót Strona 5/11 Nr Nr ST Opis robót Jm Ilość Cena Wartość 64 j.w. Transport gruzu z terenu rozbiórki samochodem cięŝarowym na m3 1,548 odległość 1km mechanicznie ładowanego i wyładowanego - nakłady uzupełniające na kaŝdy dalszy rozpoczęty km ponad 1km odległości Krotność = 9 Wykopy na odkład 65 j.w. Wykopy liniowe w gruncie suchym kategorii III-IV szerokości m3 73,427 0,8-2,5m, głębokości 1,5m o ścianach pionowych, z ręcznym wydobyciem urobku Wykopy z wywozem urobku 66 j.w. Wykopy w gruncie kategorii III z załadunkiem ręcznym i m3 77,482 transportem na odległość do 1km 67 j.w. Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1km m3 77,482 odległości transportu ponad 1km samochodami samowyładowczymi gruntu kat. I-IV po drogach o nawierzchni utwardzonej Krotność = 9 Zabezpieczenie ścian wykopu 68 j.w. Pełne umocnienie ścian wykopów o szerokości 1m i głębokości do m2 38,750 3m balami drewnianymi (wraz z ich rozbiórką) w gruntach suchych kategorii I-IV Podsypi i zasypki 69 j.w. PodłoŜa pod obiekty z materiałów sypkich o grubości 20cm m3 2, j.w. PodłoŜa pod kanały z materiałów sypkich o grubości 15cm m3 18, j.w. Podsypka górna i zasypka z materiałów sypkich do 30 cm nad m3 53,530 kanał Zasypywanie wykopów 72 j.w. Zasypanie wykopów o ścianach pionowych w gruncie kategorii m3 73,427 III-IV o szerokości 0,8-2,5m i głębokości 1,5m 2.2. Roboty instalacyjne 73 KS-01 Studnie rewizyjne z kręgów betonowych o średnicy 1000mm i studnia 3,000 głębokości 3m w gotowym wykopie 74 j.w. Studnie rewizyjne z kręgów betonowych o średnicy 1000mm w 0,5m -15,000 gotowym wykopie - za kaŝde 0,5m róŝnicy głębokości studni 75 j.w. Betonowa podstawa studni rewizyjnej z kręgów betonowych w m3 0,495 gotowym wykopie 76 j.w. Rurociągi kanalizacyjne z PVC-U klasy S o średnicy 110mm w m 82,700 gotowych wykopach wewnątrz budynków o połączeniach wciskowych 77 j.w. Rurociągi kanalizacyjne z PVC-U klasy S o średnicy 160mm w m 25,100 gotowych wykopach wewnątrz budynków o połączeniach wciskowych (RO 2,0m) 78 j.w. Kanały z rur PVC-U klasy S o średnicy 160mm łączone na wcisk z m 32,300 litą ścianką 79 KS-01 Rurociągi kanalizacyjne z PVC o średnicy 50mm o połączeniach m 50,000 wciskowych na ścianach w budynkach niemieszkalnych 80 j.w. Rurociągi kanalizacyjne z PVC o średnicy 75mm o połączeniach m 55,000 wciskowych na ścianach w budynkach niemieszkalnych 81 j.w. Rurociągi kanalizacyjne z PVC o średnicy 110mm o połączeniach m 35,000 wciskowych na ścianach w budynkach niemieszkalnych 82 j.w. MontaŜ czyszczaków kanalizacyjnych z PVC o średnicy 50mm o szt 2,000 połączeniu wciskowym 83 j.w. MontaŜ czyszczaków kanalizacyjnych z PVC o średnicy 75mm o szt 13,000 połączeniu wciskowym 84 j.w. MontaŜ czyszczaków kanalizacyjnych z PVC o średnicy 110mm o szt 8,000 połączeniu wciskowym 85 j.w. MontaŜ napowietrzaczy kanalizacyjnych z PVC o średnicy 50mm szt 1,000 o połączeniu wciskowym 86 j.w. MontaŜ napowietrzaczy kanalizacyjnych z PVC o średnicy 75mm szt 5,000 o połączeniu wciskowym 87 j.w. MontaŜ napowietrzaczy kanalizacyjnych z PVC o średnicy 110mm szt 3,000 o połączeniu wciskowym 88 j.w. Rury wywiewne z PCW o średnicy 110m szt 15, KS-01 MontaŜ umywalki pojedynczej porcelanowej 55x45cm z syfonem kpl 22,000 gruszkowym 90 j.w. MontaŜ umywalki pojedynczej porcelanowej 65x56cm (dla kpl 2,000 niepełnosprawnych) z syfonem ściennym 91 j.w. Poręcz umywalkowa szt 4, j.w. MontaŜ zlewozmywaka jednokomorowego bez ociekacza z blachy szt 1,000 na ścianie 93 j.w. MontaŜ syfonu z tworzywa sztucznego pojedynczego o średnicy szt 1,000 50mm 94 j.w. MontaŜ brodzika natryskowego kwadratowego 90x90cm kpl 8, KS-01 MontaŜ gotowych elementów (stelaŝy podtynkowych) do kpl 9,000 mocowania pisuaru w ściance lekkiej 96 j.w. MontaŜ pisuaru z zaworem spłukującym na gotowym elemencie montaŝowym szt 9,000

6 Przedmiar robót Strona 6/11 Nr Nr ST Opis robót Jm Ilość Cena Wartość 97 j.w. MontaŜ wpustu ściekowego nierdzewnego o średnicy 50mm szt 23, j.w. Poręcz kabinowa ścienna 600x1100mm szt 2, j.w. MontaŜ gotowych elementów (stelaŝy podtynkowych) do kpl 19,000 mocowania miski ustępowej 100 j.w. MontaŜ gotowych elementów (stelaŝy podtynkowych) do kpl 2,000 mocowania miski ustępowej (dla niepełnosprawnych) 101 j.w. MontaŜ miski ustępowej z deską twardą na gotowym elemencie kpl 19,000 montaŝowym 102 j.w. MontaŜ miski ustępowej z deską twardą na gotowym elemencie kpl 2,000 montaŝowym (dla niepełnosprawnych) 103 j.w. Poręcz prosta ścienna o długości 600mm szt 2, j.w. Poręcz do WC uchylna łukowa, stojąca szt 2, j.w. MontaŜ przycisków do spłuczek podtynkowych szt 21, j.w. Wykonanie podejść odpływowych z rur i kształtek z PVC o szt 65,000 średnicy 50mm o połączeniach wciskowych 107 j.w. Wykonanie podejść odpływowych z rur i kształtek z PVC o szt 22,000 średnicy 110mm o połączeniach wciskowych 3. Instalacja wentylacji mechanicznej 3.1. Roboty budowlane 108 KS-01 Ręczne przebicia w ścianach z cegły na zaprawie wapiennej i m3 0,343 cementowo-wapiennej 109 j.w. Uzupełnienie oraz zamurowanie cegłą pełną otworów w ścianach m3 0,343 z cegły i betonów lekkich 110 j.w. Obróbki z blachy stalowej ocynkowanej, cynkowej przy szerokości m2 9,000 rozwinięcia ponad 25cm 111 j.w. Transport gruzu z terenu rozbiórki samochodem cięŝarowym na m3 0,343 odległość 1km mechanicznie ładowanego i wyładowanego 112 j.w. Transport gruzu z terenu rozbiórki samochodem cięŝarowym na m3 0,343 odległość 1km mechanicznie ładowanego i wyładowanego - nakłady uzupełniające na kaŝdy dalszy rozpoczęty km ponad 1km odległości Krotność = Roboty instalacyjne 113 WM-01 Przewody wentylacyjne z blachy stalowej kołowe, typ S (Spiro) (z m2 22,300 udziałem kształtek do 35%) o obwodzie do 200mm - kształtki z podwójnymi uszczelkami 114 j.w. Wentylator kanałowy o średnicy króćców 160mm Vw=200m3/h, szt 6,000 dp=110pa 115 j.w. Wentylator kanałowy o średnicy króćców 160mm Vw=275m3/h, szt 2,000 dp=150pa 116 j.w. MontaŜ bezstopniowego, tyrystyrowego regulatora obrotów szt 8, j.w. Wentylatory ścienne Vw=50m3/h z opóźnieniem czasowym oraz szt 2,000 automatyczną Ŝaluzją (sprzęŝone z włącznikiem światła) 118 j.w. Opaski przeciwdrganiowe o średnicy 160mm szt 12, j.w. Opaski przeciwdrganiowe o średnicy 200mm szt 4, WM-01 Anemostaty kołowe, typ D o średnicy 125mm szt 40, j.w. Nawietrzaki podokienne z tworzywa sztucznego 298x109mm w szt 2,000 ścianie o grubości 270mm 122 j.w. Zawór nawiewny ścienny (pełniący funkcje nawietrzaka) z szt 16,000 panelem ściennym 440x540mm i czerpnią teleskopową o szerokości 470mm 123 j.w. Podstawy dachowe w układach kanałowych kołowe, stalowe typ szt 2,000 B/II o średnicy 125mm 124 j.w. Podstawy dachowe w układach kanałowych kołowe, stalowe typ szt 6,000 B/II o średnicy 160mm 125 j.w. Podstawy dachowe w układach kanałowych kołowe, stalowe typ szt 2,000 B/II o średnicy 200mm 126 j.w. Wyrzutnie dachowe, kołowe, typ E z pionowym wylotem powietrza szt 2,000 o średnicy 125mm 127 j.w. Wyrzutnie dachowe, kołowe, typ E z pionowym wylotem powietrza szt 6,000 o średnicy 160mm 128 j.w. Wyrzutnie dachowe, kołowe, typ E z pionowym wylotem powietrza szt 2,000 o średnicy 200mm Razem Podatek VAT Ogółem kosztorys

7 Tabela wartości elementów scalonych Strona 7/11 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem 1. Instalacja wodociągowa 1.1. Roboty budowlane 1.2. Roboty instalacyjne 2. Instalacja kanalizacji sanitarnej 2.1. Roboty budowlane 2.2. Roboty instalacyjne 3. Instalacja wentylacji mechanicznej 3.1. Roboty budowlane 3.2. Roboty instalacyjne Razem Podatek VAT Ogółem kosztorys

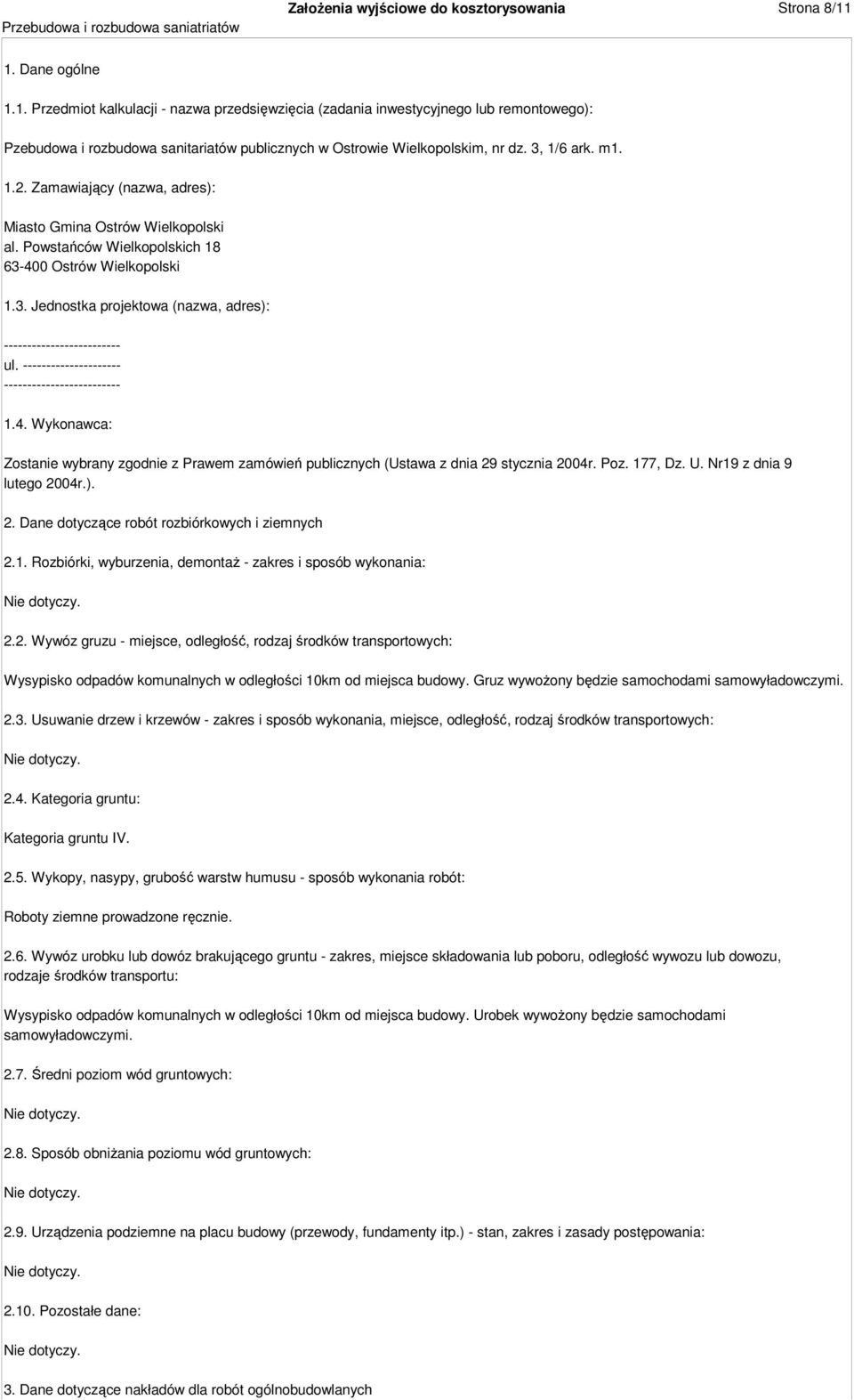

8 ZałoŜenia wyjściowe do kosztorysowania Strona 8/11 1. Dane ogólne 1.1. Przedmiot kalkulacji - nazwa przedsięwzięcia (zadania inwestycyjnego lub remontowego): Pzebudowa i rozbudowa sanitariatów publicznych w Ostrowie Wielkopolskim, nr dz. 3, 1/6 ark. m Zamawiający (nazwa, adres): Miasto Gmina Ostrów Wielkopolski al. Powstańców Wielkopolskich Ostrów Wielkopolski 1.3. Jednostka projektowa (nazwa, adres): ul Wykonawca: Zostanie wybrany zgodnie z Prawem zamówień publicznych (Ustawa z dnia 29 stycznia 2004r. Poz. 177, Dz. U. Nr19 z dnia 9 lutego 2004r.). 2. Dane dotyczące robót rozbiórkowych i ziemnych 2.1. Rozbiórki, wyburzenia, demontaŝ - zakres i sposób wykonania: 2.2. Wywóz gruzu - miejsce, odległość, rodzaj środków transportowych: Wysypisko odpadów komunalnych w odległości 10km od miejsca budowy. Gruz wywoŝony będzie samochodami samowyładowczymi Usuwanie drzew i krzewów - zakres i sposób wykonania, miejsce, odległość, rodzaj środków transportowych: 2.4. Kategoria gruntu: Kategoria gruntu IV Wykopy, nasypy, grubość warstw humusu - sposób wykonania robót: Roboty ziemne prowadzone ręcznie Wywóz urobku lub dowóz brakującego gruntu - zakres, miejsce składowania lub poboru, odległość wywozu lub dowozu, rodzaje środków transportu: Wysypisko odpadów komunalnych w odległości 10km od miejsca budowy. Urobek wywoŝony będzie samochodami samowyładowczymi Średni poziom wód gruntowych: 2.8. Sposób obniŝania poziomu wód gruntowych: 2.9. Urządzenia podziemne na placu budowy (przewody, fundamenty itp.) - stan, zakres i zasady postępowania: Pozostałe dane: 3. Dane dotyczące nakładów dla robót ogólnobudowlanych

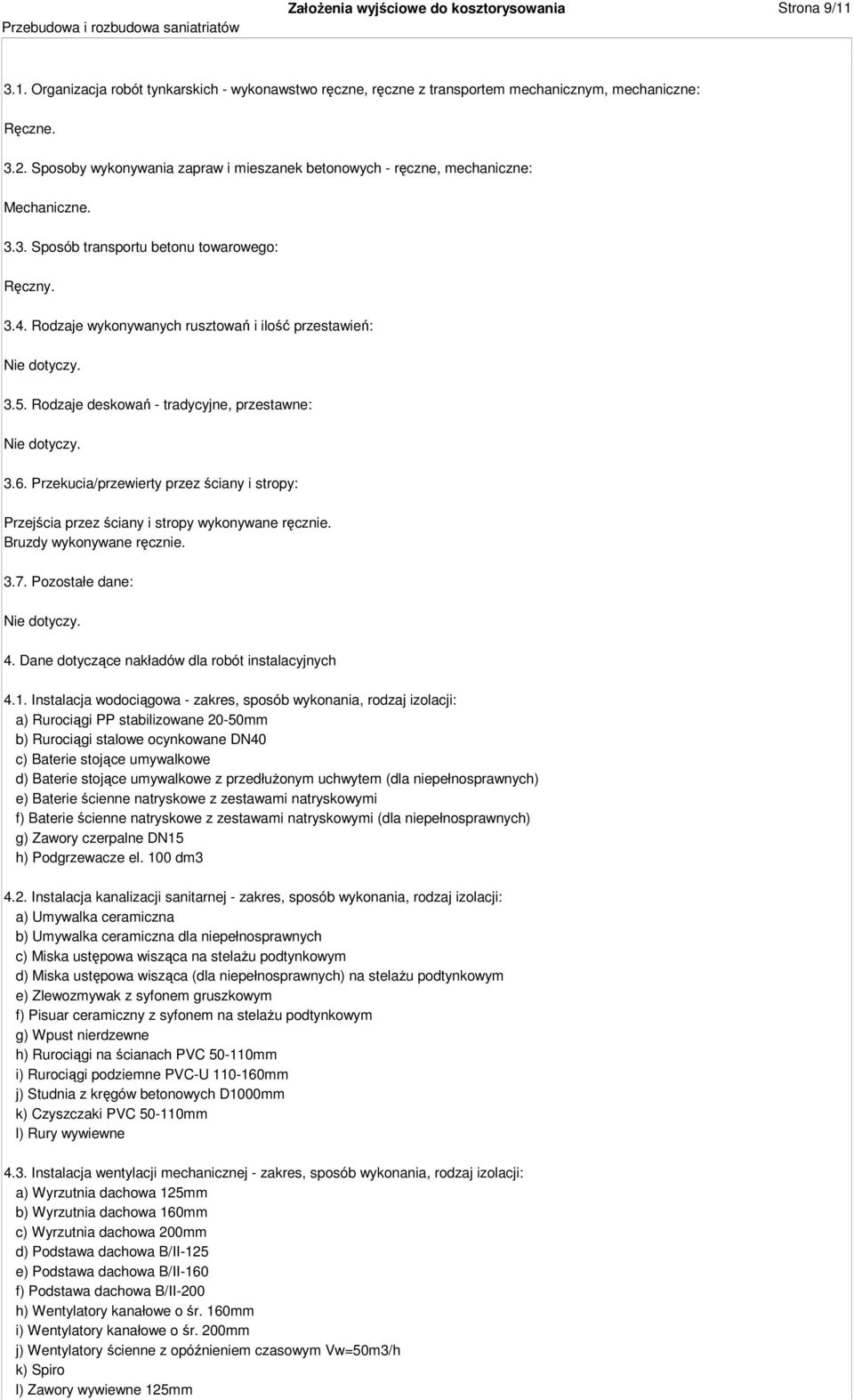

9 ZałoŜenia wyjściowe do kosztorysowania Strona 9/ Organizacja robót tynkarskich - wykonawstwo ręczne, ręczne z transportem mechanicznym, mechaniczne: Ręczne Sposoby wykonywania zapraw i mieszanek betonowych - ręczne, mechaniczne: Mechaniczne Sposób transportu betonu towarowego: Ręczny Rodzaje wykonywanych rusztowań i ilość przestawień: 3.5. Rodzaje deskowań - tradycyjne, przestawne: 3.6. Przekucia/przewierty przez ściany i stropy: Przejścia przez ściany i stropy wykonywane ręcznie. Bruzdy wykonywane ręcznie Pozostałe dane: 4. Dane dotyczące nakładów dla robót instalacyjnych 4.1. Instalacja wodociągowa - zakres, sposób wykonania, rodzaj izolacji: a) Rurociągi PP stabilizowane 20-50mm b) Rurociągi stalowe ocynkowane DN40 c) Baterie stojące umywalkowe d) Baterie stojące umywalkowe z przedłuŝonym uchwytem (dla niepełnosprawnych) e) Baterie ścienne natryskowe z zestawami natryskowymi f) Baterie ścienne natryskowe z zestawami natryskowymi (dla niepełnosprawnych) g) Zawory czerpalne DN15 h) Podgrzewacze el. 100 dm Instalacja kanalizacji sanitarnej - zakres, sposób wykonania, rodzaj izolacji: a) Umywalka ceramiczna b) Umywalka ceramiczna dla niepełnosprawnych c) Miska ustępowa wisząca na stelaŝu podtynkowym d) Miska ustępowa wisząca (dla niepełnosprawnych) na stelaŝu podtynkowym e) Zlewozmywak z syfonem gruszkowym f) Pisuar ceramiczny z syfonem na stelaŝu podtynkowym g) Wpust nierdzewne h) Rurociągi na ścianach PVC mm i) Rurociągi podziemne PVC-U mm j) Studnia z kręgów betonowych D1000mm k) Czyszczaki PVC mm l) Rury wywiewne 4.3. Instalacja wentylacji mechanicznej - zakres, sposób wykonania, rodzaj izolacji: a) Wyrzutnia dachowa 125mm b) Wyrzutnia dachowa 160mm c) Wyrzutnia dachowa 200mm d) Podstawa dachowa B/II-125 e) Podstawa dachowa B/II-160 f) Podstawa dachowa B/II-200 h) Wentylatory kanałowe o śr. 160mm i) Wentylatory kanałowe o śr. 200mm j) Wentylatory ścienne z opóźnieniem czasowym Vw=50m3/h k) Spiro l) Zawory wywiewne 125mm

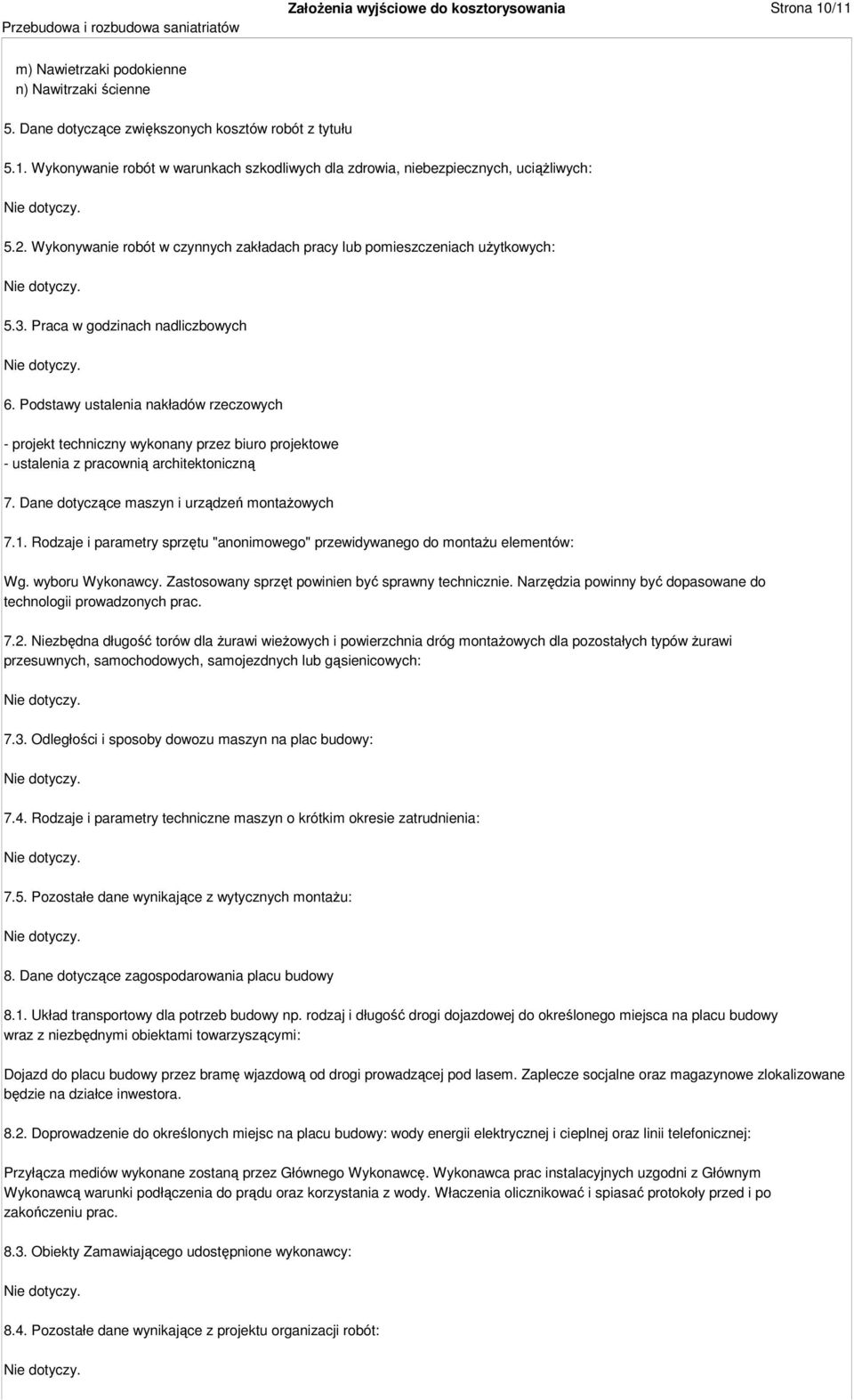

10 ZałoŜenia wyjściowe do kosztorysowania Strona 10/11 m) Nawietrzaki podokienne n) Nawitrzaki ścienne 5. Dane dotyczące zwiększonych kosztów robót z tytułu 5.1. Wykonywanie robót w warunkach szkodliwych dla zdrowia, niebezpiecznych, uciąŝliwych: 5.2. Wykonywanie robót w czynnych zakładach pracy lub pomieszczeniach uŝytkowych: 5.3. Praca w godzinach nadliczbowych 6. Podstawy ustalenia nakładów rzeczowych - projekt techniczny wykonany przez biuro projektowe - ustalenia z pracownią architektoniczną 7. Dane dotyczące maszyn i urządzeń montaŝowych 7.1. Rodzaje i parametry sprzętu "anonimowego" przewidywanego do montaŝu elementów: Wg. wyboru Wykonawcy. Zastosowany sprzęt powinien być sprawny technicznie. Narzędzia powinny być dopasowane do technologii prowadzonych prac Niezbędna długość torów dla Ŝurawi wieŝowych i powierzchnia dróg montaŝowych dla pozostałych typów Ŝurawi przesuwnych, samochodowych, samojezdnych lub gąsienicowych: 7.3. Odległości i sposoby dowozu maszyn na plac budowy: 7.4. Rodzaje i parametry techniczne maszyn o krótkim okresie zatrudnienia: 7.5. Pozostałe dane wynikające z wytycznych montaŝu: 8. Dane dotyczące zagospodarowania placu budowy 8.1. Układ transportowy dla potrzeb budowy np. rodzaj i długość drogi dojazdowej do określonego miejsca na placu budowy wraz z niezbędnymi obiektami towarzyszącymi: Dojazd do placu budowy przez bramę wjazdową od drogi prowadzącej pod lasem. Zaplecze socjalne oraz magazynowe zlokalizowane będzie na działce inwestora Doprowadzenie do określonych miejsc na placu budowy: wody energii elektrycznej i cieplnej oraz linii telefonicznej: Przyłącza mediów wykonane zostaną przez Głównego Wykonawcę. Wykonawca prac instalacyjnych uzgodni z Głównym Wykonawcą warunki podłączenia do prądu oraz korzystania z wody. Właczenia olicznikować i spiasać protokoły przed i po zakończeniu prac Obiekty Zamawiającego udostępnione wykonawcy: 8.4. Pozostałe dane wynikające z projektu organizacji robót:

11 ZałoŜenia wyjściowe do kosztorysowania Strona 11/11 9. Wielkość stawek kalkulacyjnych 9.1. Stawka godzinowa robocizny bezpośredniej: --,-- zł/r-g 9.2. Wskaźnik kosztów pośrednich: -- % 9.3. Wskaźnik wielkości zysku: -- %
