1 Oznakowanie w transporcie materiałów niebezpiecznych Nalepki Szczecin 2012

2 Klasa 1 Nalepka nr 1 ostrzega przed materiałem skłonnym do wybuchu. Służy do oznaczania sztuk przesyłek i pojazdów z materiałami podklas 1.1,1.2,1.3 Nalepka nr 1.4 ostrzega przed materiałem skłonnym do wybuchu. Służy do oznaczania sztuk przesyłek i pojazdów z materiałami podklasy 1.4 Nalepka nr 1.5 ostrzega przed materiałem skłonnym do wybuchu. Służy do oznaczania sztuk przesyłek i pojazdów z materiałami podklasy 1.5 Nalepka nr 1.6 ostrzega przed materiałem skłonnym do wybuchu. Służy do oznaczania sztuk przesyłek i pojazdów z materiałami podklasy :22 2

4 Nalepka nr 1.5 ostrzega przed materiałem skłonnym do wybuchu. Służy do oznaczania sztuk przesyłek i pojazdów z materiałami podklasy 1.

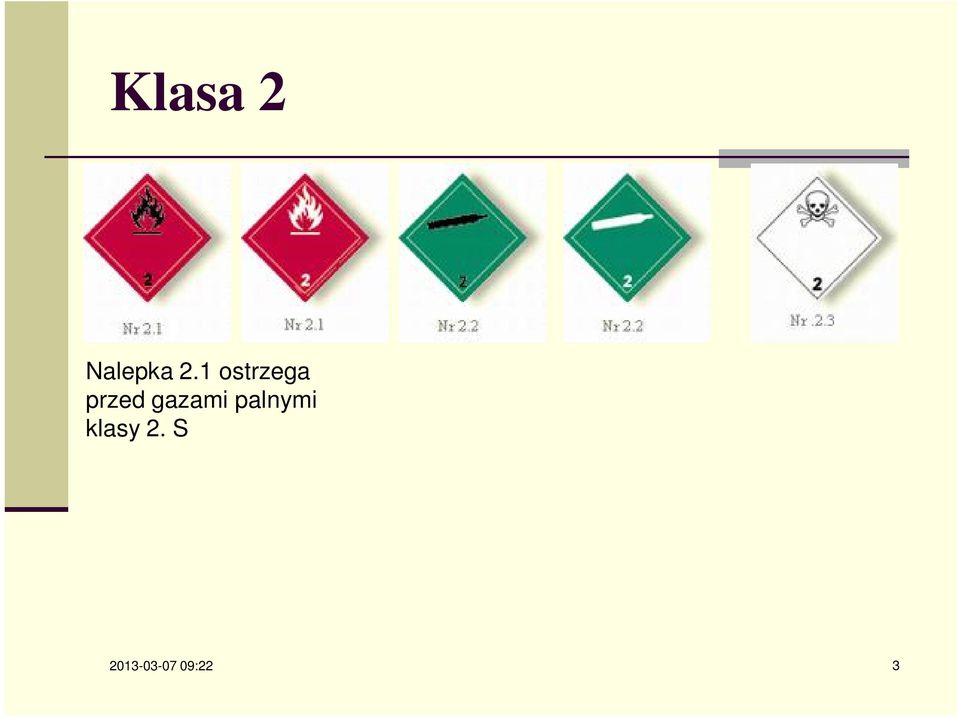

3 Klasa 2 Nalepka 2.1 ostrzega przed gazami palnymi klasy 2. Służy do oznakowania sztuk przesyłek, kontenerów i cystern z gazami palnymi klasy 2 Nalepka 2.2 ostrzega przed gazami niepalnymi i nietrującymi klasy 2. Służy do oznakowania sztuk przesyłek, kontenerów i cystern z gazami niepalnymi i nietrującymi klasy 2 Nalepka nr 2.3 ostrzega przed gazami trującymi klasy 2. Służy do oznakowania sztuk przesyłek, kontenerów i cystern z gazami trującymi klasy :22 3

2 ostrzega przed gazami niepalnymi i nietrującymi klasy 2.

4 Klasa 3 Nalepka nr 3 ostrzega przed materiałem ciekłym zapalnym, stwarzającym zagrożenie pożarem. Służy do oznaczania sztuk przesyłek, kontenerów i cystern z cieczami zapalanymi klasy 3 oraz z niektórymi palnymi materiałami klas: 4.3, 6.1, 7, 8, :22 4

Służy do oznaczania sztuk przesyłek, kontenerów i cystern z

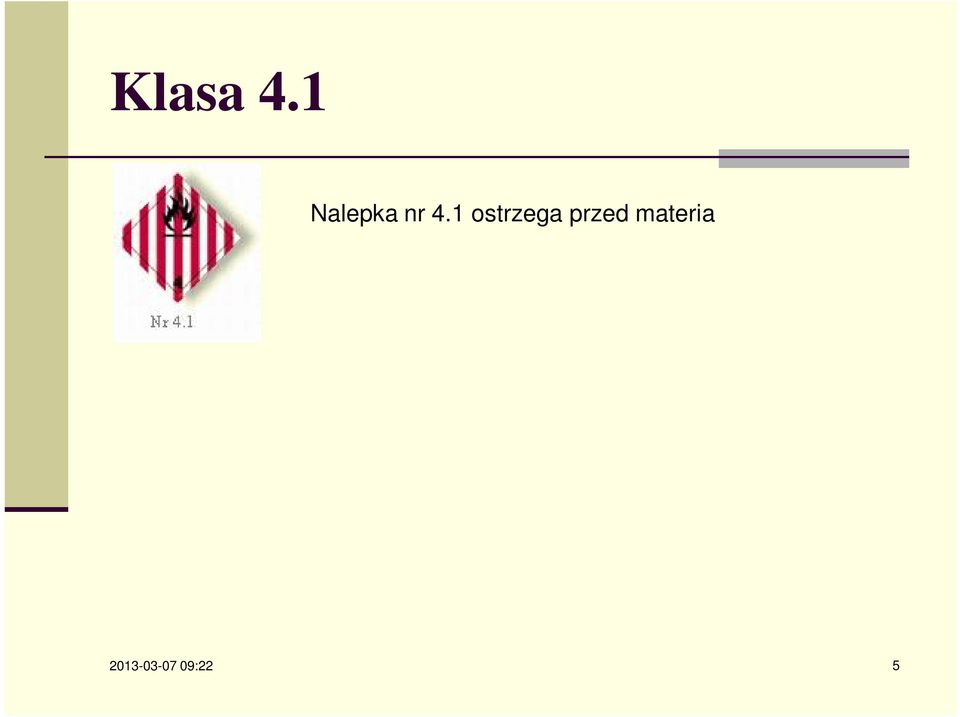

5 Klasa 4.1 Nalepka nr 4.1 ostrzega przed materiałem stałym zapalnym, samoreaktywnym i wybuchowym odczulonym, stwarzającym zagrożenie pożarem. Służy do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami klasy :22 5

6 Klasa 4.2 Nalepka nr 4.2 ostrzega przed materiałem skłonnym do samozapłonu. Nalepka ta przeznaczona jest do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami samozapalnymi klasy 4.2 i niektórymi materiałami klas 4.3 i :22 6

7 Klasa 4.3 Nalepka nr 4.3 ostrzega przed materiałem, który w kontakcie z wodą jest skłonny do wytwarzania gazów palnych. Nalepka ta w domyśle ostrzega przed niebezpieczeństwem pożaru (lub wybuchu mieszaniny gazów). Służy do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami klasy 4.3 oraz niektórymi materiałami klasy :22 7

8 Klasa 5.1 Nalepka nr 5.1 ostrzega przed materiałem utleniającym, który stwarza niebezpieczeństwo pożaru. Nalepka ta służy do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami klasy 5.1oraz niektórymi materiałami klas 2, 6.1 i :22 8

9 Klasa 5.2 Nalepka nr 5.2 ostrzega przed nadtlenkiem organicznym, który stwarza niebezpieczeństwo pożaru. Nalepka służy do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami klasy :22 9

10 Klasa 6.1 Nalepka nr 6.1ostrzega przed materiałem trującym stwarzającym niebezpieczeństwo zatrucia. Nalepka ta służy do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami klasy 6.1 oraz niektórymi materiałami klas: 1, 2, 3, 4.1, 4.2, 4.3, 5.1, 7 i :22 10

11 Klasa 6.2 Nalepka nr 6.2 ostrzega przed materiałem zakaźnym. Wewnątrz nalepki może być umieszczony napis: Materiał zakaźny. W razie uszkodzenia lub wycieku natychmiast zawiadomić władze służy zdrowia Służy do oznaczania sztuk przesyłek, kontenerów i cystern z materiałami klasy :22 11

W razie uszkodzenia lub wycieku natychmiast zawiadomić władze służy zdrowia

12 Klasa 7 Nalepka nr 7A ostrzega przed materiałem promieniotwórcz ym w cysternie, kontenerze, sztuce przesyłki kat. I-BIAŁEJ Nalepka nr 7B ostrzega przed materiałem promieniotwórcz ym w cysternie, kontenerze, sztuce przesyłki kat. II-ŻÓŁTEJ Nalepka nr 7C ostrzega przed materiałem promieniotwórcz ym w cysternie, kontenerze, sztuce przesyłki kat. III-ŻÓŁTEJ Nalepka nr 7 E ostrzega przed materiałem rozszczepialnym klasy 7. Służy do oznaczania sztuk przesyłek i kontenerów z materiałami rozszczepialnymi klasy :22 12

II-ŻÓŁTEJ Nalepka nr 7C ostrzega przed materiałem promieniotwórcz ym w cysternie, kontenerze, sztuce przesyłki kat.

13 Klasa 8 Nalepka nr 8 ostrzega przed materiałem stwarzającym zagrożenie wywołane działaniem żrącym. Nalepka ta służy do oznakowania sztuk przesyłek, kontenerów i cystern z materiałami klasy 8 oraz z niektórymi materiałami klas: 2, 3, 4.1, 4.2, 4.3, 5.1, 5.2, 6.1 i :22 13

Nalepka ta służy do oznakowania sztuk przesyłek, kontenerów i cystern z

14 Klasa 9 Nalepka nr 9 ostrzega przed materiałem klasy 9, stwarzającym w czasie przewozu niebezpieczeństwo inne niż niebezpieczeństwa określone w innych klasach. Nalepka ta służy do oznaczania sztuk przesyłek, kontenerów i cystern tylko z materiałami klasy :22 14

15 Materiały zagrażający środowisku Podczas przewozu towarów zagrażających środowisku, niezależnie od typu jednostki transportowej realizującej przewóz należy zastosować nalepkę. Wymiary nalepki standardowe tj. na sztuce przesyłki co najmniej 100 mm x 100 mm, Na jednostce transportowej co najmniej 250 mm x 250 mm Zagrożenie w przypadku przedostania się do środowiska wodnego lub kanalizacji :22 15

16 Sposób ustawienia sztuki przesyłki Nalepka nr 11 wskazuje sposób ustawienia sztuki przesyłki. Służy do oznakowywania sztuk przesyłki zawierającej: Ciecze w naczyniu, którego zamknięcia nie są widoczne z zewnątrz Naczynia zaopatrzone w urządzenie odpowietrzające itp. Gazy skroplone schłodzone :22 16

Służy do oznakowywania sztuk przesyłki zawierającej: Ciecze w naczyniu,

17 Oznakowanie materiałów o podwyższonej temperaturze, przewożonych w stanie stopionym :22 17

18 Znak ostrzegający o gazowaniu (fumigacja) :22 18

19 Oznakowanie pojazdów przewożących towary niebezpieczne samochód z kontenerem zawierającym materiały niebezpieczne: tablice pomarańczowe z przodu i z tyłu pojazdu, nalepki ostrzegawcze po obu stronach i z tyłu kontenera :22 19

tablice pomarańczowe z przodu i z tyłu pojazdu, nalepki

20 Oznakowanie pojazdów c.d.. samochód wiozący materiały stałe, mieszaniny stałe lub określone przedmioty bez opakowania (luzem): tablica z numerem zagrożenia (40) i numerem UN (3175) z przodu i tyłu pojazdu, nalepki po obu stronach i z tyłu pojazdu :22 20

21 Dziękuję za uwagę :22 21
