1 CompactAIR WENTYLACJA FILTRACJA OGRZEWANIE Rosenberg Klima Polska sp. z o.o. ul. Sękocińska 38, Wolica k./warszawy 5-83 Nadarzyn Tel.: (+48) lub 74 Faks: (+48) biuro@rosenberg.pl

2 Wydanie piąte, luty 212.

3 Agregat grzewczo-wentylacyjny CompactAIR Wentylacja Filtracja Ogrzewanie Zalety: Wielofunkcyjność wentylacja, filtracja, ogrzewanie. Kompaktowość umożliwia idealne dostosowanie do układu instalacji. Dźwiękochłonna konstrukcja 2 mm izolacji z wełny mineralnej. Łatwa wymiana filtra umieszczonego w prowadnicach. Ekonomiczna regulacja. Znak CE zgodny z Dyrektywą o Kompatybilności Elektromagnetycznej 89/336/EWG Specyfikacja CompactAIR 3 PTC CompactAIR Średnica wirnika Typ nagrzewnicy PTC = nagrzewnica elektryczna WW = nagrzewnica wodna Zastrzegamy możliwość zmian technicznych. 3

4 Właściwości i wykonanie Właściwości Niepowtarzalne właściwości nawiewnych agregatów grzewczych CompactAIR znajdują zastosowanie w instalacjach, w których wymagane są małe i średnie wydajności powietrza przy wysokich oporach przepływu. Odpowiednie wentylatory wyciągowe (opcjonalnie Zerobox) zostały zaproponowane jako akcesoria. Agregaty mogą być montowane w pozycji pionowej lub poziomej; na ścianie, sufi cie lub podłodze. Obudowa Zwarte, kompaktowe obudowy agregatów wyróżnia przede wszystkim duża funkcjonalność. Wykonane są z podwójnej, ocynkowanej blachy stalowej, wypełnionej 2 mm warstwą wełny mineralnej, zapewniajacą znaczną redukcję hałasu. Agregat CompactAIR można zamontować za pomocą dostępnych na rynku śrub M8 oraz odpowiednich zawiesi lub wsporników, wykorzystując (specjalnie do tego celu przewidziane) gwintowane otwory znajdujące się w obudowie. Do wielkości 315 przewidziano po 2 gwintowane otwory montażowe M8 w ścianach czołowych od strony wlotu i wylotu, natomiast od wielkości 3 po 4 otwory. Obudowa wyposażona jest w otwieraną pokrywę serwisową zapewniającą dostęp do panelu sterującego i zacisków podłączeniowych zewnętrznych elementów, takich jak np. sterownik RTE-TR, wentylator wywiewny, zawór trójdrogowy, siłownik, zewnętrzny sygnał sterujący. Agregaty posiadają znormalizowane króćće przyłączeniowe. Na zamówienie dostarczane są również obejmy montażowe tłumiące drgania i kratki ochronne. Wirniki Wszystkie wielkości agregatów wyposażone są w wentylatory z wirnikami wysokiej sprawności, z łopatkami wygiętymi do tyłu. Wirniki wentylatorów zastosowanych w wielkościach 2/315 wykonywane są z ocynkowanej blachy stalowej. W pozostałych wielkościach materiałem konstrukcyjnym jest aluminium. Koła wirnikowe osadzane są bezpośrednio na obudowie silnika z wirującą obudową. Zespół wirnik silnik jest wyważany statycznie i dynamicznie zgodnie z normą DIN 194 w klasie G 2,5. Silniki Napęd wentylatorów agregatów stanowią silniki z wirującą obudową o regulowanej napięciowo prędkości obrotowej. Silniki napędzające wentylatory agregatów wielkości 2/315 są wykonywane w klasie szczelności IP44, od 3 w klasie IP54. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią. Zastosowane łożyska toczne są szczelnie zamknięte z obydwu stron i nie wymagają obsługi. Zabezpieczenie termiczne silników Silniki zabezpieczone są przed przegrzaniem termokontaktami typu bimetalicznego, wbudowanymi szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa sie samoczynnie po ostygnięciu silnika. Filtr W urządzeniu zastosowano trwałe filtry działkowe klasy G4. W ofercie znajdują się również filtry przeciwpyłowe klasy F7. Filtr umieszczony jest w prowadnicach, co umożliwia łatwą jego wymianę. Nagrzewnice elektryczne z elementami PTC Nagrzewnice PTC to nowa generacja elementów grzejnych, zapewniająca wydajne ogrzewanie dzięki zoptymalizowanej, automatycznej regulacji temperatury. Funkcja samoczynnej regulacji zapewnia dostosowanie mocy grzewczej do zmian wydajności przepływu. Niska temperatura powierzchniowa elementów grzejnych wyklucza spalanie osadzającego się kurzu, zapobiegajac tym samym zagrożeniu zdrowia i zwiększając bezpieczeństwo ppoż. Dodatkową ochronę gwarantuje wbudowany ogranicznik temperatury. Nagrzewnica wodna Elementy grzejne posiadają aluminiowe lamele. Króciec zasilający i powrotny zakończony jest gwintem zewnętrznym 3/4". Nad bezpieczeństwem czuwa wbudowany termostat przeciwzamrożeniowy. Podłączenie elektryczne Podłączenia zasilania dokonuje się poprzez puszkę podłączeniową. Agregat powinien zostać podłączony zgodnie ze schematem znajdującym się w puszce podłączeniowej lub na obudowie oraz zgodnie z obowiązującymi przepisami bezpieczeństwa. PTC PTC PTC PWW PTC PWW 4

5 Właściwości i wykonanie Charakterystyki Charakterystyki przedstawione na diagramach doboru zostały wyznaczone na stanowisku badawczym metodą kanałową zgodnie z normą DIN i odnoszą się do gęstości powietrza 1,2 kg/m³ i temperatury 2 C. Pomiarów dokonano dla sposobu montażu wentylatora w pozycji D. Krzywe te ilustrują zmiany ciśnienia całkowitego Dpt na wlocie w funkcji przepływu powietrza. Akustyka Pomiarów poziomu mocy akustycznej dokonano w komorze bezechowej z podłogą odbijającą dźwięk, zgodnie z normą DIN w laboratorium firmy Rosenberg przy pomocy urządzeń produkcji Brüel&Kjare w klasie 2. Na charakterystykach podano poziom mocy akustycznej LWA6 na wylocie wentylatora w db(a) liczby otoczone kółkiem. Dla wyznaczenia przybliżonej wartości poziomu mocy akustycznej LWA5 na wlocie wentylatora można skorzystać z poniższego wzoru: Poziom ciśnienia akustycznego Lp(A) można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. LP(A) = LW(A) DL [m] a b a LWA5 [db(a)] = LWA6 [db(a)] 2 db Opis charakterystyk i oznaczeń 35 [Pa] V[C.F.M.] V 23V 16V 145V CompactAir 3 PTC LWA(2) obudowa LWA(5) wlot LWA(6) wylot 64 db(a) 15V V p d V[m 3 /h] V[m 3 /s] db(a) 61 db(a) 1) Typ: CompactAir 3 PTC Nr art.: F ) U 23 V (5 Hz) Dl 8 % 4) P1,26 W IA / IN 1,9 5) IN 1,2 A IP54 6) n 135 min ) C4V 6 mf GS 7 8) tr 5 C RTE-TR 9) Dpfa min Pa 53 kg 1.4 [in.wg] ) 1) 11) 12) 13) 14) 15) 16) Typ agregatu Poziom mocy akustycznej dla V =,5 * Vmaks. Poziom mocy akustycznej na wylocie Charakterystyka dla napięcia znamionowego Charakterystyka dla napięcia obniżonego Stosowane oznaczenia Opis Jednostka U Napięcie znamionowe V P1 Moc pobierana przez silnik kw IN Prąd znamionowy A n Liczba obrotów min -1 V Wydajność powietrza dla temperatury 2 C m³/h p t Ciśnienie całkowite Pa Dp t Całkowita różnica ciśnień Pa p st Ciśnienie statyczne Pa Dp fa Różnica ciśnienia statycznego dla swobodnego wylotu Pa p d2 Ciśnienie dynamiczne na wylocie Pa 1) Typ agregatu. 2) Numer artykułu. 3-6) Dane znamionowe. 7) Kondensator. 8) Dopuszczalna, maks. temperatura transportowanego powietrza. 9) Wymagany minimalny opór systemu instalacji wentylacyjnej. 1) Procentowy wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu. 11) Stosunek wartości prądu rozruchowego do znamionowego. 12) Klasa szczelności silnika. 13) Numer podłączeniowego schematu elektrycznego. 14) Wyłącznik serwisowy. 15) Regulator obrotów i temperatury. 16) Waga. 5

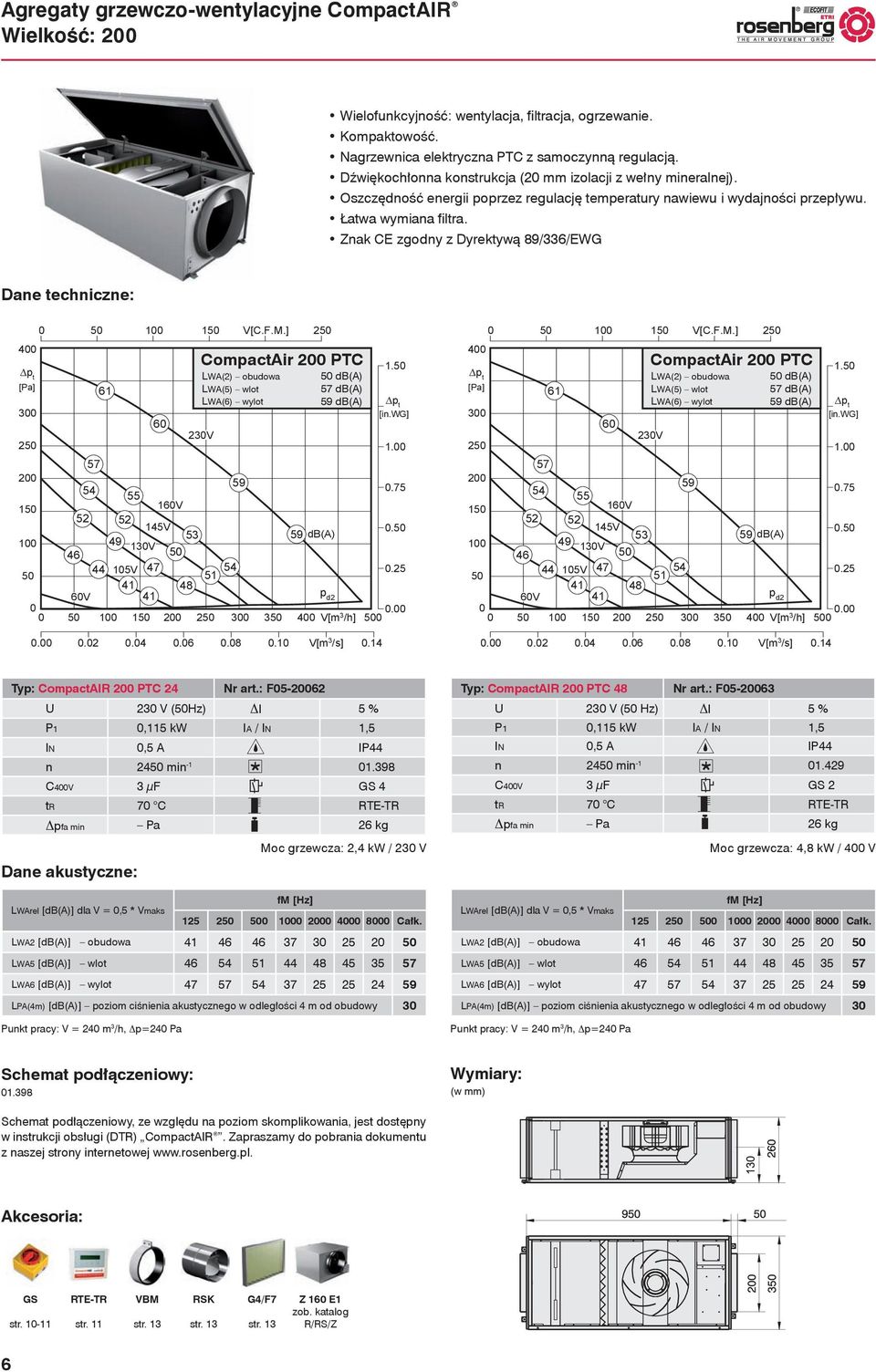

6 Wielkość: 2 Wielofunkcyjność: wentylacja, fi ltracja, ogrzewanie. Kompaktowość. Nagrzewnica elektryczna PTC z samoczynną regulacją. Dźwiękochłonna konstrukcja (2 mm izolacji z wełny mineralnej). Oszczędność energii poprzez regulację temperatury nawiewu i wydajności przepływu. Łatwa wymiana fi ltra. Znak CE zgodny z Dyrektywą 89/336/EWG Dane techniczne: 4 [Pa] V[C.F.M.] CompactAir 2 PTC LWA(2) obudowa LWA(5) wlot LWA(6) wylot 23V 5 db(a) 57 db(a) 1.5 [in.wg] V V V V V 41 p d V[m 3 /h] V[m 3 /s].14 4 [Pa] V[C.F.M.] CompactAir 2 PTC LWA(2) obudowa LWA(5) wlot LWA(6) wylot 23V 5 db(a) 57 db(a) 1.5 [in.wg] V V V V V 41 p d V[m 3 /h] V[m 3 /s].14 Typ: CompactAIR 2 PTC 24 Nr art.: F5-262 U 23 V (5Hz) Dl 5 % P1,115 kw IA / IN 1,5 IN,5 A IP44 n 245 min C4V 3 µf GS 4 tr 7 C RTE-TR Dpfa min Pa 26 kg Moc grzewcza: 2,4 kw / 23 V Dane akustyczne: fm [Hz] LWArel [db(a)] dla V =,5 * Vmaks Całk. LWA2 [db(a)] obudowa LWA5 [db(a)] wlot LWA6 [db(a)] wylot LPA(4m) [db(a)] poziom ciśnienia akustycznego w odległości 4 m od obudowy 3 Punkt pracy: V = 24 m 3 /h, Dp=24 Pa Typ: CompactAIR 2 PTC 48 Nr art.: F5-263 U 23 V (5 Hz) Dl 5 % P1,115 kw IA / IN 1,5 IN,5 A IP44 n 245 min C4V 3 µf GS 2 tr 7 C RTE-TR Dpfa min Pa 26 kg Moc grzewcza: 4,8 kw / 4 V fm [Hz] LWArel [db(a)] dla V =,5 * Vmaks Całk. LWA2 [db(a)] obudowa LWA5 [db(a)] wlot LWA6 [db(a)] wylot LPA(4m) [db(a)] poziom ciśnienia akustycznego w odległości 4 m od obudowy 3 Punkt pracy: V = 24 m 3 /h, Dp=24 Pa Schemat podłączeniowy: Wymiary: (w mm) Schemat podłączeniowy, ze względu na poziom skomplikowania, jest dostępny w instrukcji obsługi (DTR) CompactAIR. Zapraszamy do pobrania dokumentu z naszej strony internetowej Akcesoria: GS str RTE-TR str. 11 VBM RSK G4/F7 Z 16 E1 zob. katalog R/RS/Z 6

7 Wielkość: 315 Wielofunkcyjność: wentylacja, fi ltracja, ogrzewanie. Kompaktowość. Nagrzewnica elektryczna PTC z samoczynną regulacją. Dźwiękochłonna konstrukcja (2 mm izolacji z wełny mineralnej). Oszczędność energii poprzez regulację temperatury nawiewu i wydajności przepływu. Łatwa wymiana fi ltra. Znak CE zgodny z Dyrektywą 89/336/EWG Dane techniczne: 6 [Pa] 23V V[C.F.M.] 5 65 CompactAir 315 PTC LWA(2) obudowa LWA(5) wlot LWA(6) wylot 53 db(a) 61 db(a) 63 db(a) [in.wg] V V V V 56 db(a) V p d V[m 3 /h] V[m 3 /s].3 Typ: CompactAIR 315 PTC Nr art. : F U 23 V (5 Hz) Dl 6 % P1,25 kw IA / IN 1,6 IN 1,5 A IP44 n 24 min C4V 5 µf GS 7 tr 7 C RTE-TR Dpfa min Pa 37 kg Moc grzewcza: 7,2 kw / 4 V Dane akustyczne: fm [Hz] LWArel [db(a)] dla V =,5 * Vmaks Całk. LWA2 [db(a)] obudowa LWA5 [db(a)] wlot LWA6 [db(a)] wylot LPA(4m) [db(a)] poziom ciśnienia akustycznego w odległości 4 m od obudowy 33 Punkt pracy: V = 45 m 3 /h, Dp = 315 Pa Schemat podłączeniowy: Wymiary: (w mm) Schemat podłączeniowy, ze względu na poziom skomplikowania, jest dostępny w instrukcji obsługi (DTR) CompactAIR. Zapraszamy do pobrania dokumentu z naszej strony internetowej Akcesoria: GS str RTE-TR str. 11 VBM RSK G4/F7 Z 25 E1 zob. katalog R/RS/Z 7

8 Wielkość: 3 Wielofunkcyjność: wentylacja, fi ltracja, ogrzewanie. Kompaktowość. Nagrzewnica elektryczna lub wodna. Dźwiękochłonna konstrukcja (2 mm izolacji z wełny mineralnej). Oszczędność energii poprzez regulację temperatury nawiewu i wydajności przepływu. Łatwa wymiana fi ltra. Znak CE zgodny z Dyrektywą 89/336/EWG Dane techniczne: 35 [Pa] V[C.F.M.] V 23V 16V 145V CompactAir 3 PTC LWA(2) obudowa LWA(5) wlot LWA(6) wylot 64 db(a) 15V V p d V[m 3 /h] V[m 3 /s] db(a) 61 db(a) 1.4 [in.wg] [Pa] V[C.F.M.] V V 6 145V 49 16V 53 23V CompactAir 3 WW LWA(2) obudowa LWA(5) wlot LWA(6) wylot V V[m 3 /h] V[m 3 /s] db(a) 57 db(a) 1.4 [in.wg] Typ: CompactAIR 3 PTC Nr art.: F5-363 U 23 V (5 Hz) Dl 8 % P1,26 kw IA / IN 1,9 IN 1,2 A IP54 n 135 min C4V 6 µf GS 7 tr 5 C RTE-TR Dpfa min Pa 53 kg Moc grzewcza: 9,6 kw / 4 V Dane akustyczne: fm [Hz] LWArel [db(a)] dla V =,5 * Vmaks Całk. LWA2 [db(a)] obudowa LWA5 [db(a)] wlot LWA6 [db(a)] wylot LPA(4m) [db(a)] poziom ciśnienia akustycznego w odległości 4 m od obudowy 33 Punkt pracy: V = 77 m 3 /h, Dp = 22 Pa Typ: CompactAIR 3 WW Nr art.: F5-373 U 23 V (5 Hz) Dl 14 % P1,31 kw IA / IN 2, IN 1,4 A IP54 n 13 min C4V 6 µf GS4 tr 5 C RTE-TR Dpfa min Pa 52 kg Moc grzewcza: 14, kw / 23 V fm [Hz] LWArel [db(a)] dla V =,5 * Vmaks Całk. LWA2 [db(a)] obudowa LWA5 [db(a)] wlot LWA6 [db(a)] wylot LPA(4m) [db(a)] poziom ciśnienia akustycznego w odległości 4 m od obudowy 34 Punkt pracy: V = 72 m 3 /h, Dp = 225 Pa Schemat podłączeniowy: Wymiary: (w mm) Schemat podłączeniowy, ze względu na poziom skomplikowania, jest dostępny w instrukcji obsługi (DTR) CompactAIR. Zapraszamy do pobrania dokumentu z naszej strony internetowej Akcesoria: GS str RTE-TR str. 11 VE VBM RSK G4/F7 Z 315 E1 zob. katalog R/RS/Z 8

9 Wielkość: 356 Wielofunkcyjność: wentylacja, fi ltracja, ogrzewanie. Kompaktowość. Nagrzewnica wodna. Dźwiękochłonna konstrukcja (2 mm izolacji z wełny mineralnej). Oszczędność energii poprzez regulację temperatury nawiewu i wydajności przepływu. Łatwa wymiana fi ltra. Znak CE zgodny z Dyrektywą 89/336/EWG Dane techniczne: 5 [Pa] V V[C.F.M.] 14 15V V 67 16V V V CompactAir 356 WW LWA(2) obudowa LWA(5) wlot LWA(6) wylot db(a) V[m 3 /h] V[m 3 /s] db(a) 67 db(a) p d2 2. [in.wg] Typ: CompactAIR 356 WW Nr art.: F5-473 U 23 V (5 Hz) Dl 8 % P1,56 kw IA / IN 2,4 IN 2,6 A IP54 n 135 min C4V 12 µf GS 4 tr 5 C RTE-TR Dpfa min -- Pa 8 kg Moc grzewcza: 24,5 kw / 23 V Dane akustyczne: fm [Hz] LWArel [db(a)] dla V =,5 * Vmaks Całk. LWA2 [db(a)] obudowa LWA5 [db(a)] wlot LWA6 [db(a)] wylot LPA(4m) [db(a)] poziom ciśnienia akustycznego w odległości 4 m od obudowy 39 Punkt pracy: V = 14 m 3 /h, Dp = 29 Pa Schemat podłączeniowy: Wymiary: (w mm) Schemat podłączeniowy, ze względu na poziom skomplikowania, jest dostępny w instrukcji obsługi (DTR) CompactAIR. Zapraszamy do pobrania dokumentu z naszej strony internetowej Akcesoria: GS str RTE-TR str. 11 VE VBM RSK G4/F7 Z 3 E1 zob. katalog R/RS/Z 9

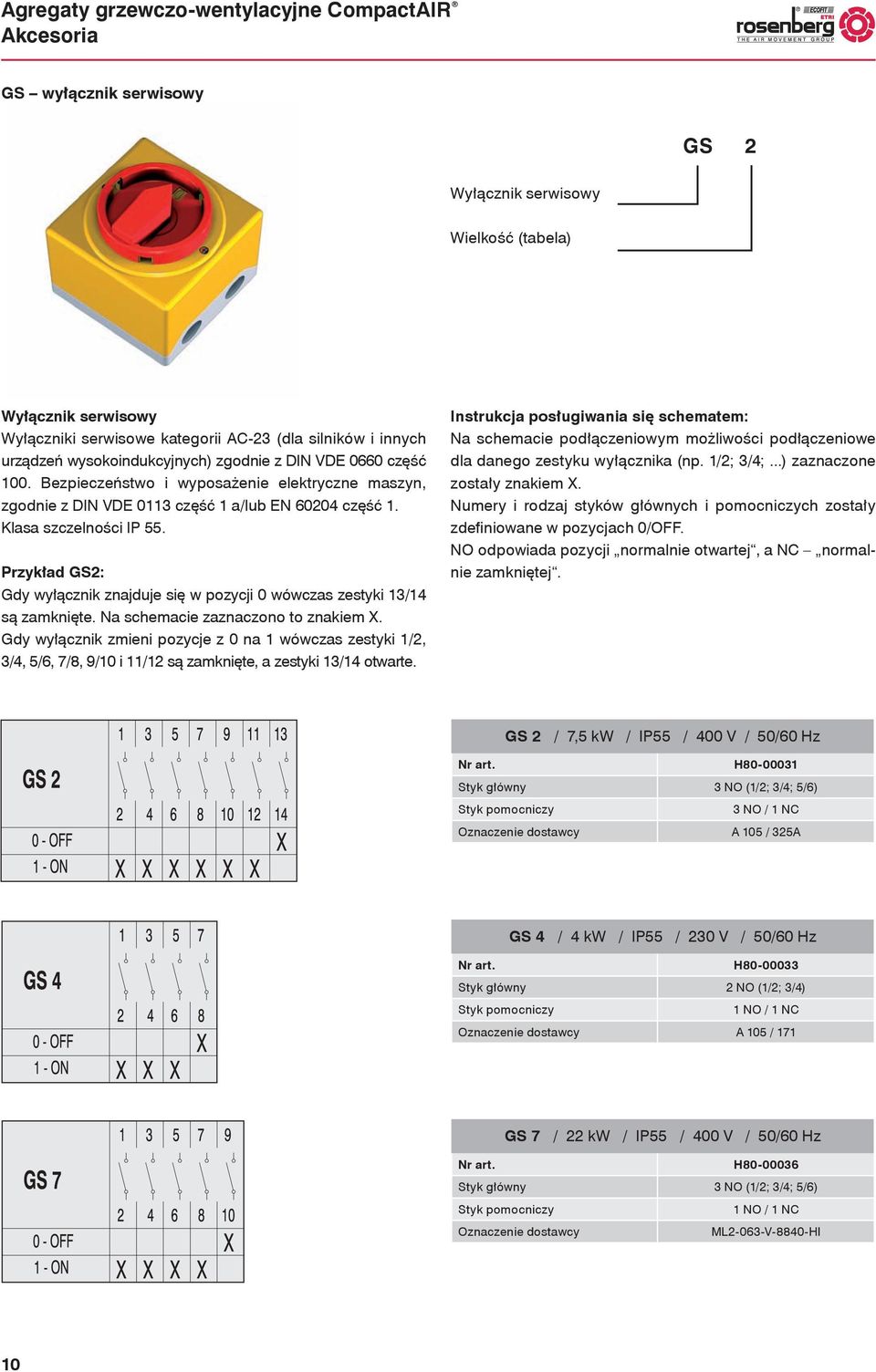

10 Akcesoria GS wyłącznik serwisowy GS 2 Wyłącznik serwisowy Wielkość (tabela) Wyłącznik serwisowy Wyłączniki serwisowe kategorii AC-23 (dla silników i innych urządzeń wysokoindukcyjnych) zgodnie z DIN VDE 66 część 1. Bezpieczeństwo i wyposażenie elektryczne maszyn, zgodnie z DIN VDE 113 część 1 a/lub EN 624 część 1. Klasa szczelności IP. Przykład GS2: Gdy wyłącznik znajduje się w pozycji wówczas zestyki 13/14 są zamknięte. Na schemacie zaznaczono to znakiem X. Gdy wyłącznik zmieni pozycje z na 1 wówczas zestyki 1/2, 3/4, 5/6, 7/8, 9/1 i 11/12 są zamknięte, a zestyki 13/14 otwarte. Instrukcja posługiwania się schematem: Na schemacie podłączeniowym możliwości podłączeniowe dla danego zestyku wyłącznika (np. 1/2; 3/4;...) zaznaczone zostały znakiem X. Numery i rodzaj styków głównych i pomocniczych zostały zdefi niowane w pozycjach /OFF. NO odpowiada pozycji normalnie otwartej, a NC normalnie zamkniętej. GS 2 / 7,5 kw / IP / 4 V / 5/6 Hz Nr art. H8-31 Styk główny 3 NO (1/2; 3/4; 5/6) Styk pomocniczy 3 NO / 1 NC Oznaczenie dostawcy A 15 / 325A GS 4 / 4 kw / IP / 23 V / 5/6 Hz Nr art. H8-33 Styk główny 2 NO (1/2; 3/4) Styk pomocniczy 1 NO / 1 NC Oznaczenie dostawcy A 15 / 171 GS 7 / 22 kw / IP / 4 V / 5/6 Hz Nr art. H8-36 Styk główny 3 NO (1/2; 3/4; 5/6) Styk pomocniczy 1 NO / 1 NC Oznaczenie dostawcy ML2-63-V-884-HI 1

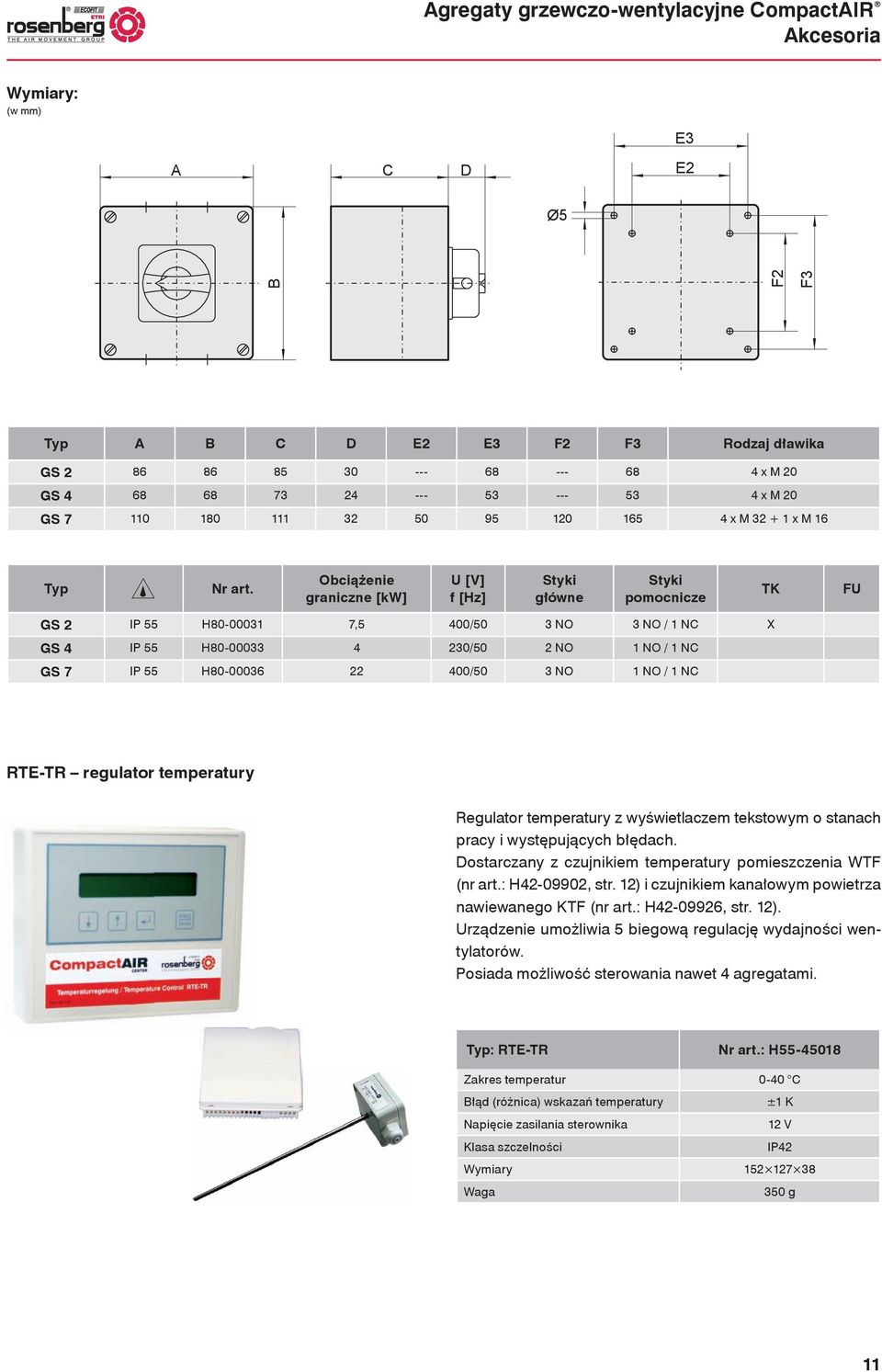

11 Akcesoria Wymiary: (w mm) E3 A C D E2 Ø5 B F2 F3 Typ A B C D E2 E3 F2 F3 Rodzaj dławika GS x M 2 GS x M 2 GS x M x M 16 Typ Nr art. Obciążenie graniczne [kw] U [V] f [Hz] Styki główne Styki pomocnicze TK FU GS 2 IP H8-31 7,5 4/5 3 NO 3 NO / 1 NC X GS 4 IP H /5 2 NO 1 NO / 1 NC GS 7 IP H /5 3 NO 1 NO / 1 NC RTE-TR regulator temperatury Regulator temperatury z wyświetlaczem tekstowym o stanach pracy i występujących błędach. Dostarczany z czujnikiem temperatury pomieszczenia WTF (nr art.: H42-992, str. 12) i czujnikiem kanałowym powietrza nawiewanego KTF (nr art.: H , str. 12). Urządzenie umożliwia 5 biegową regulację wydajności wentylatorów. Posiada możliwość sterowania nawet 4 agregatami. Typ: RTE-TR Nr art.: H-4518 Zakres temperatur -4 C Błąd (różnica) wskazań temperatury ±1 K Napięcie zasilania sterownika 12 V Klasa szczelności IP42 Wymiary Waga 35 g 11

12 Akcesoria KTF kanałowy czujnik powietrza nawiewanego Zawiera przyłącze stycznikowe. Wykonany w obudowie z tworzywa sztucznego w kolorze białym, wyposażony w przewód ochronny. Typ: KTF Nr art.: H Opornik 1 kohm przy 25 C Zakres pomiarowy C Tolerancja ±,2 C w zakresie -7 C Klasa szczelności IP 54 Wymiary mm Rurka mm WTF pomieszczeniowy czujnik temperatury Zawiera przyłącze stycznikowe. Wykonany w obudowie z tworzywa sztucznego w kolorze białym. Typ: WTF Nr art.: H Opornik 1 kohm przy 25 C Zakres pomiarowy C Tolerancja ±,2 C w zakresie -7 C Klasa szczelności IP 2 Wymiary mm ATF zewnętrzny czujnik temperatury Zawiera przyłącze stycznikowe. Wykonany w obudowie z tworzywa sztucznego w kolorze białym, w klasie szczelności IP54. Typ: ATF Nr art.: H Opornik 1 kohm przy 25 C Zakres pomiarowy C Tolerancja ±,2 C w zakresie -7 C Wymiary mm VE zawór trójdrogowy z siłownikiem dla CompactAIR 3WW i 356WW Typ: VE 3 WW VE 356 WW Nr art. H H Przyłącza śrubowe 3 szt., DN15, 3/4 3 szt., DN15, 3/4 Zawór trójdrogowy VRG 3 15/2,5 VRG 3 15/4 Zasilanie siłownika 24 V / 5 Hz 24 V / 5 Hz 12

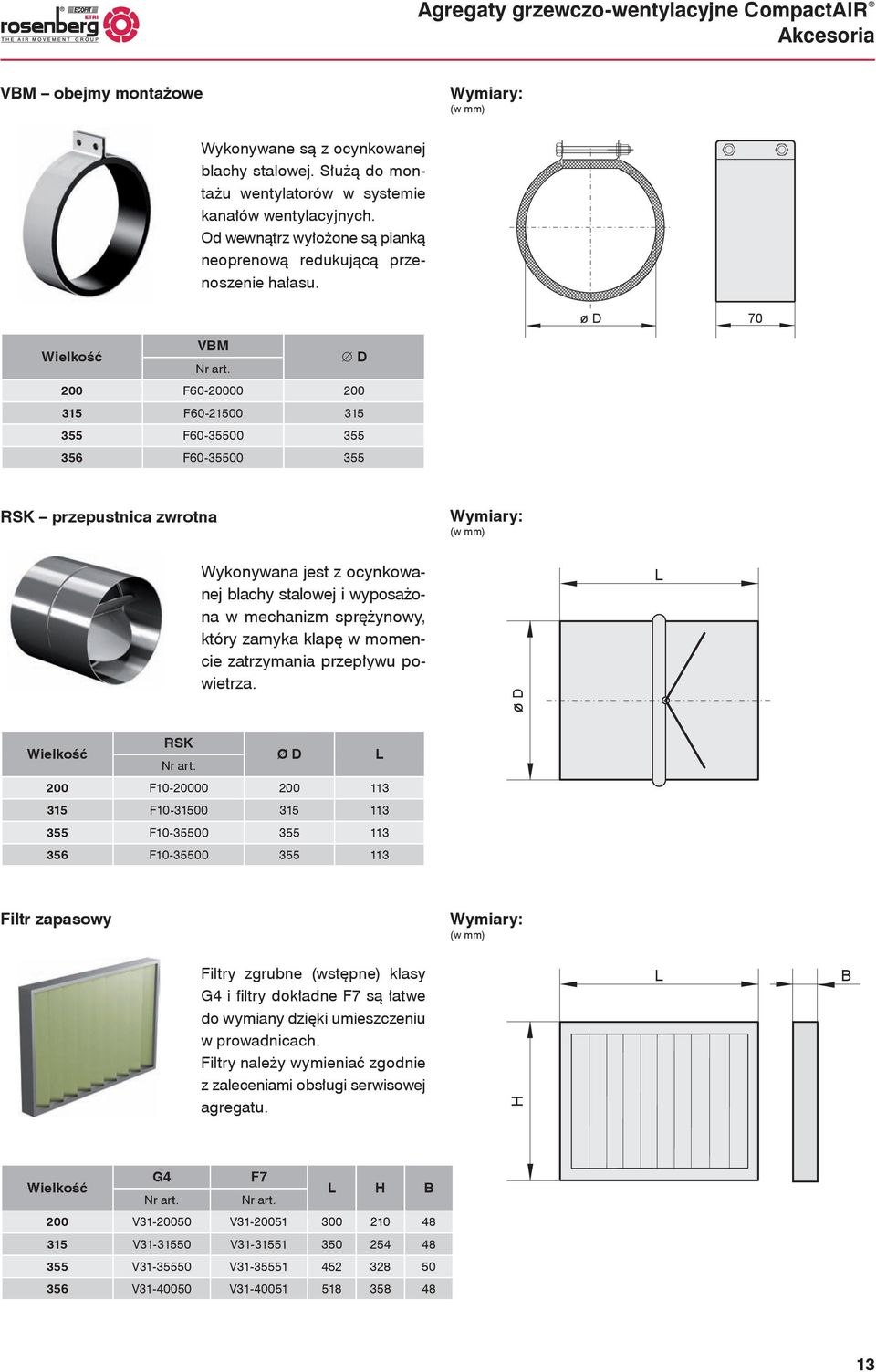

13 Akcesoria VBM obejmy montażowe Wymiary: (w mm) Wykonywane są z ocynkowanej blachy stalowej. Służą do montażu wentylatorów w systemie kanałów wentylacyjnych. Od wewnątrz wyłożone są pianką neoprenową redukującą przenoszenie hałasu. ø D 7 Wielkość VBM D Nr art. 2 F F F F6-3 3 RSK przepustnica zwrotna Wymiary: (w mm) Wykonywana jest z ocynkowanej blachy stalowej i wyposażona w mechanizm sprężynowy, który zamyka klapę w momencie zatrzymania przepływu powietrza. ø D L Wielkość RSK Nr art. Ø D L 2 F F F F Filtr zapasowy Wymiary: (w mm) Filtry zgrubne (wstępne) klasy G4 i fi ltry dokładne F7 są łatwe do wymiany dzięki umieszczeniu w prowadnicach. Filtry należy wymieniać zgodnie z zaleceniami obsługi serwisowej agregatu. H L B Wielkość G4 Nr art. F7 Nr art. L H B 2 V31-25 V V31-31 V V31-35 V V31-45 V

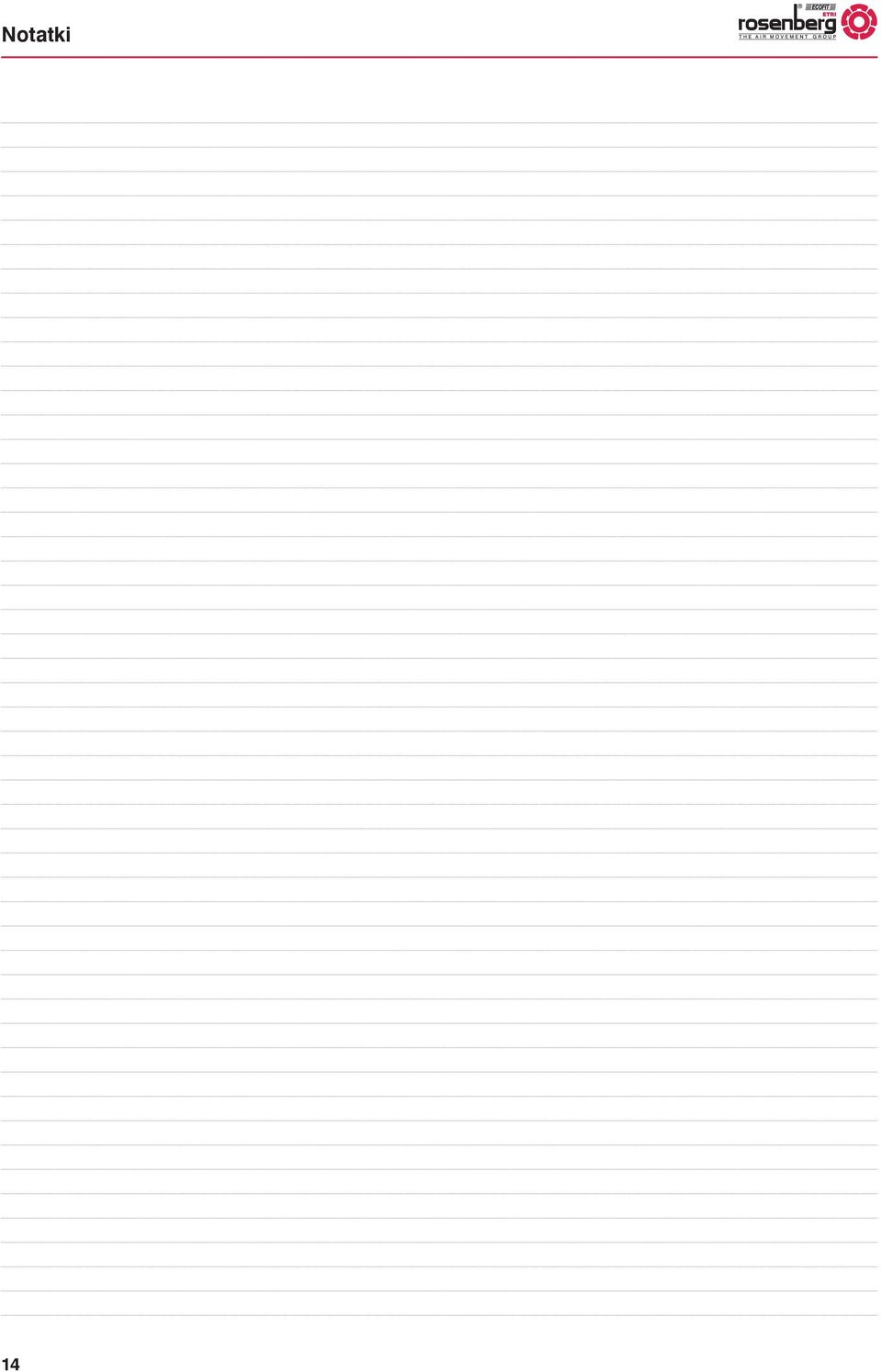

14 Notatki 14
