1 WENTYLATORY OSIOWE ER/DR/EQ/DQ Rosenberg Klima Polska sp. z o.o. ul. Plantowa Nadarzyn tel.: (+48) lub 74 faks: (+48) biuro@rosenberg.pl

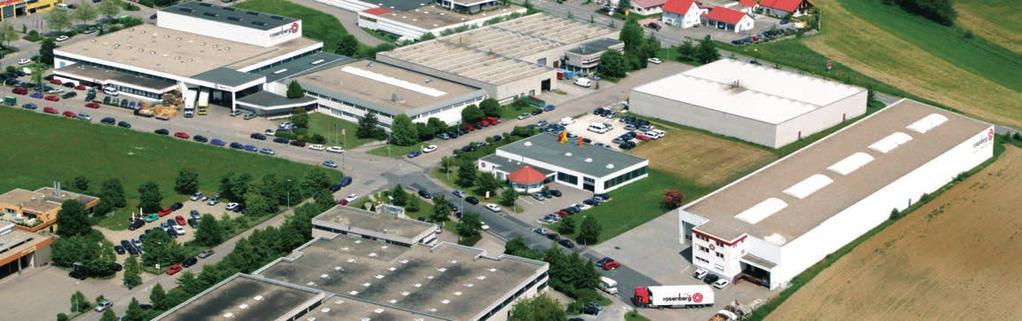

2 Grupa Rosenberg. Jakość bez kompromisów. Od 1981 roku siedziba firmy Rosenberg Ventilatoren GmbH oraz główny zakłd produkcyjny znajduje się w miejscowości Künzelsau-Gaisbach w południowych Niemczech. Pozostałe zakłady mieszczą się w Waldmünchen i Glaubitz w Niemczech, Czechach, Włoszech, Francji, Chinach, na Węgrzech i Słowacji. Certyfikat DIN EN ISO 91 oraz członkostwo w Europejskim Stowarzyszeniu Przemysłu Wentylacyjnego EVIA (European Ventilation Industry Association) poświadczają nasze kompetencje i wiedzę w zakresie projektowania i produkcji urządzeń techniki wentylacyjnej i klimatyzacyjnej. Rozwój Już na etapie projektowania prowadzimy bezpośredni dialog z Klientem. Możemy szybko i indywidualnie spełniać specjalne wymagania. Produkcja seryjna Wykwalifikowana kadra pracownicza oraz sterowane komputerowo maszyny są najważniejszymi elementami w naszej produkcji seryjnej. Produkcja silników Nasze samodzielnie skonstruowane nawijarki uzwojeń silników umożliwiają ich wykonywanie nowoczesną metodą skrzydełkową. Tradycyjne metody produkcji Mimo zaawansowanej technologii i automatyzacji produkcji nie jest możliwe wyeliminowanie tradycyjnych metod wytwarzania dla osiągnięcia wysokiej jakości produktu. Gwarantowana jakość Dobór urządzeń wentylacyjnych zależy od wielu czynników. Ich wielkość musi odpowiadać zadanym parametrom. Dysponujemy własnym laboratorium badawczym. Wszystkie typy wentylatorów badane są w trzech komorach testowych, zgodnie z normą DIN Wydanie pierwsze, marzec 215

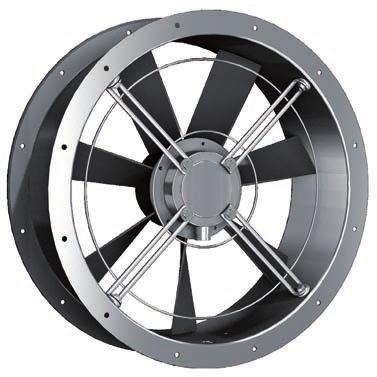

3 EQ/DQ/ER/DR Wentylatory osiowe do montażu ściennego lub w kanałach o przekroju kołowym Zalety: Mała głębokość zabudowy. Uniwersalne zastosowanie. Stopniowa lub płynna regulacja prędkości obrotowej. Łatwy montaż w dowolnej pozycji. Zabezpieczenie termiczne silnika. Specyfikacja D R E Q 35-4 Typ zasilania E = jednofazowe D = trójfazowe Sposób montażu R = w kanałach o przekroju kołowym (z kołnierzami) Q = w przegrodach (z płytą montażową) Średnica wirnika Liczba biegunów Zastrzegamy możliwość zmian technicznych 3

4 EQ/DQ/ER/DR Właściwości i wykonanie Właściwości i wykonanie Wysokowydajne wentylatory osiowe Rosenberg znajdują zastosowanie w instalacjach, gdzie wymagane są duże wydajności powietrza przy niskich i średnich wartościach ciśnienia. Typoszereg EQ/DQ stosowany jest do wyciągu lub nawiewu powietrza w restauracjach, halach sportowych, pomieszczeniach konferencyjnych, halach fabrycznych i magazynowych, pływalniach i szklarniach. Typoszereg ER/DR znajduje zastosowanie w instalacjach wentylacyjnych, klimatyzacyjnych, chłodniczych oraz osuszania powietrza. Obudowa Obudowa wykonana jest z ocynkowanej blachy stalowej, powlekanej tworzywem sztucznym. Typoszereg EQ/DQ z kwadratową płytą montażową przystosowany jest do montażu w przegrodach, natomiast typoszereg ER/DR, ze znormalizowanymi kołnierzami montażowymi, do instalacji w systemach kanałów o przekroju kołowym. Wirniki Koła wirnikowe z wyprofilowanymi aerodynamicznie łopatkami, w wielkościach 2 do 3 wykonane są z ocynkowanej i lakierowanej blachy stalowej. Wielkości od 315 do 56 oraz 63-6 wykonane są z tworzywa sztucznego, pozostałe wielkości (do 1) - z odlewu aluminiowego. Łopatki (z ocynkowanej blachy stalowej) osadzone są bezpośrednio na obudowie silnika. Zespół wirnik - silnik wyważany jest statycznie i dynamicznie zgodnie z normą DIN ISO 194 w klasie G 2,5. Podłączenie elektryczne Silniki wyposażone są w przewód wyprowadzający. Podłączenie elektryczne może być zrealizowane za pomocą dostarczanej oddzielnie puszki podłączeniowej, wykonywanej w klasie szczelności IP44. Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja: +/-1%. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa. Silniki Napęd wentylatorów stanowią silniki z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonane w klasie szczelności IP54 (za wyjątkiem modeli 2 do 3 wykonanych w klasie szczelności IP44). Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią. Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi. Zabezpieczenie termiczne siników Silniki zabezpieczone są przed przegrzaniem termokontaktami, zależnie od modelu, albo wbudowanymi szeregowo w obwód uzwojenia (nie wymagają podłączenia do zewnę- trznego przekaźnika ochrony termicznej), albo z końcówkami wyprowadzonymi na listwę zaciskową (wymagają prawidłowego podłączenia do zewnętrznego urządzenia zabezpieczającego). Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika. Charakterystyki Charakterystyki wentylatorów przedstawione na diagramach doboru zostały wyznaczone na stanowisku badawczym zgodnie z normą DIN i odnoszą się do gęstości powietrza 1,2 kg/m³ i temperatury 2 C. Pomiarów dokonano dla montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot). Krzywe ilustrują zmiany ciśnienia statycznego Δpfa w funkcji przepływu powietrza, dla wentylatora wykonanego z dyszą wlotową, bez kratki ochronnej. Akustyka Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem). Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (zgodnie z normą DIN , rozdział 38) można wyznaczyć na podstawie wzorów. Odpowiednie zależności znajdują się po prawej stronie charakterystyki każdej wielkości. Szczegółowy przykład obliczeniowy zamieszczony został na stronie 52. Ważony poziom ciśnienia akustycznego LpA, w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. LpA = LWA ΔL Wartość współczynnika ΔL w zależności od odległości można odczytać z poniższego wykresu. L [db] [m] a - bez odbicia dźwięku b - z odbiciem dźwięku Wartości korekty poziomu mocy akustycznej w oktawie LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora. a b 4

5 EQ/DQ/ER/DR Właściwości i wykonanie Opis charakterystyk i oznaczeń V[C.F.M.] 7 23V 57 db(a) EQ 25-4 ER Typ wentylatora 4 16V 145V V V V V[m 3 /h] V[m 3 /s] Poziom mocy akustycznej na wylocie Charakterystyka dla napięcia znamionowego Charakterystyka dla napięcia obniżonego 1) Typ: ER 25-4 Nr art.: E1-25 3) 3V (5Hz) pfa min -- Pa 4) P1.5 kw l -- % 5) IN.25 A IA / IN 1.6 6) n 1315 min -1 IP44 7) C4V 1.5 µf 1.9 8) tr 7 C 4. kg 2) 9) 1) 11) 12) 13) (14) Stosowane oznaczenia Opis Jednostka U Napięcie znamionowe V P1 Moc pobierana przez silnik kw IN Prąd znamionowy A 1) Typ wentylatora. 2) Numer artykułu. 3-6) Dane znamionowe. 7) Kondensator. 8) Dopuszczalna maksymalna temperatura transportowanego powietrza. 9) Wymagany minimalny opór systemu instalacji wentylacyjnej. 1) Procentowy wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu. 11) Stosunek wartości prądu rozruchowego do znamionowego. 12) Klasa szczelności silnika. 13) Numer podłączeniowego schematu elektrycznego. 14) Masa. n Liczba obrotów min -1 V Wydajność powietrza dla temperatury 2 C m³/h p t Ciśnienie całkowite Pa Dp t Całkowita różnica ciśnień Pa p st Ciśnienie statyczne Pa Dp fa Różnica ciśnienia statycznego dla swobodnego wylotu Pa p d2 Ciśnienie dynamiczne na wylocie Pa 5

6 Wielkość: 2 EQ ER V[C.F.M.] EQ ErP Wentylatory nie podlegają Dyrektywie ErP V 66 ER Klasa dokładności 3, według DIN V 5 145V V db(a) 15V V V[m 3 /h] V[m 3 /s].22 Typ: EQ 2-2 Nr art.: E-21 3V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.29 A IA / IN 1.5 n 2545 min -1 IP44 C4V 2 µf 1.9 tr 7 C 3.5 kg Typ: ER 2-2 Nr art.: E1-21 3V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.29 A IA / IN 1.5 n 2545 min -1 IP44 C4V 2 µf 1.9 tr 7 C 2.9 kg LWA6 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 H8-33 ETY--15-AT H5-15 H7-15 I41-25 P21-21 I2-2 I1-2 V-2 str. 4 str * tylko dla wentylatorów typu ER

7 Wielkość: DQ 14V V 23V 18V 58 4V DQ 2-2 DR V V[m 3 /h] V[C.F.M.] V[m 3 /s] DR ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN Typ: DQ 2-2 Nr art.: E-22 U 4V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.23 A IA / IN -- n 2685 min -1 IP44 C4V -- µf 1.19 tr 7 C 2.9 kg Typ: DR 2-2 Nr art.: E1-22 U 4V (5Hz) pfa min -- Pa P1.8 kw l -- % IN.23 A IA / IN -- n 2685 min -1 IP44 C4V -- µf 1.19 tr 7 C 2.9 kg LWA6 [db(a)] - wylot V 1 W 1 TK Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I41-25 P21-21 I2-2 I1-2 V-2 str. 42 str. 44 str. 48 * tylko dla wentylatorów typu DR 7

8 Wielkość: EQ V 16V 145V 13V 15V V[C.F.M.] 51 db(a) V V[m 3 /h] V[m 3 /s] EQ 2-4 ER 2-4 ER ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN Typ: EQ 2-4 Nr art.: E-2 3V (5Hz) pfa min -- Pa P1.3 kw l -- % IN.15 A IA / IN 1.5 n 141 min -1 IP44 C4V 1.5 µf 1.9 tr 7 C 3.5 kg Typ: ER 2-4 Nr art.: E1-2 3V (5Hz) pfa min -- Pa P1.3 kw l -- % IN.15 A IA / IN 1.5 n 141 min -1 IP44 C4V 1.5 µf 1.9 tr 7 C 2.9 kg LWA6 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 H8-33 ETY--15-AT H5-15 H7-15 I41-25 P21-21 I2-2 I1-2 V-2 str. 4 str * tylko dla wentylatorów typu ER

9 Wielkość: EQ V[C.F.M.] 9 23V ER EQ 25-2 ER db(a).6.4 ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN V.3 145V V V V V[m 3 /h] V[m 3 /s].45 Typ: EQ 25-2 Nr art.: E-251 3V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.54 A IA / IN 1.8 n 265 min -1 IP44 C4V 4 µf 1.9 tr 6 C 4.5 kg Typ: ER 25-2 Nr art.: E V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.54 A IA / IN 1.8 n 265 min -1 IP44 C4V 4 µf 1.9 tr 6 C 4. kg LWA6 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 H8-33 ETY--15-AT H5-15 H7-15 I41-25 P I3-31 I-31 V-25 str. 4 str. 43 * tylko dla wentylatorów typu ER 9

10 Wielkość: DQ V[C.F.M.] 9 4V DR DQ 25-2 DR ErP Wentylatory nie podlegają Dyrektywie ErP. 1 28V V db(a) 18V V V V[m 3 /h] V[m 3 /s].45 Uwaga: szczegółowy przykład obliczeniowy na stronie 24. Typ: DQ 25-2 Nr art.: E1-252 U 4V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.28 A IA / IN 2.1 n 25 min -1 IP44 C4V -- µf 1.19 tr 6 C 3.7 kg Typ: DR 25-2 Nr art.: E1-252 U 4V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.28 A IA / IN 2.1 n 25 min -1 IP44 C4V -- µf 1.19 tr 6 C 3.7 kg LWA6 [db(a)] - wylot V 1 W 1 TK Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I41-25 P I3-31 I-31 V-25 str. 42 str. 44 str * tylko dla wentylatorów typu DR

11 Wielkość: EQ V[C.F.M.] 7 23V 57 db(a) EQ 25-4 ER 25-4 ER.25 ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN V 145V V V V V[m 3 /h] V[m 3 /s] Typ: EQ 25-4 Nr art.: E-25 3V (5Hz) pfa min -- Pa P1.5 kw l -- % IN.25 A IA / IN 1.6 n 1315 min -1 IP44 C4V 1.5 µf 1.9 tr 7 C 4.5 kg Typ: ER 25-4 Nr art.: E1-25 3V (5Hz) pfa min -- Pa P1.5 kw l -- % IN.25 A IA / IN 1.6 n 1315 min -1 IP44 C4V 1.5 µf 1.9 tr 7 C 4 kg LWA6 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 H8-33 ETY--15-AT H5-15 H7-15 I41-25 P I3-31 I-31 V-25 str. 4 str. 43 * tylko dla wentylatorów typu ER 11

12 Wielkość: 3 EQ ER V[C.F.M.] V db(a) 125 EQ 3-2 ER Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od V V V V V V[m 3 /h] V[m 3 /s].8 Typ: EQ 3-2 Nr art.: E-31 3V (5Hz) pfa min -- Pa P1.22 kw l 14% IN.92 A IA / IN 1.8 n 254 min -1 IP44 C4V 6 µf 1.9 tr 6 C 6. kg Typ: ER 3-2 Nr art.: E1-31 3V (5Hz) pfa min -- Pa P1.22 kw l 14% IN.92 A IA / IN 1.8 n 254 min -1 IP44 C4V 6 µf 1.9 tr 6 C 5. kg LWA6 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 H8-33 ETY--15-AT H5-15 H7-15 I P I2-315 I1-315 V-3 str. 4 str * tylko dla wentylatorów typu ER

13 Wielkość: 3 EQ ER V[C.F.M.] 1 23V 61 EQ 3-4 ER ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN V V V V 54 db(a) V V[m 3 /h] V[m 3 /s].5 Typ: EQ 3-4 Nr art.: E-3 3V (5Hz) pfa min -- Pa P1.1 kw l -- % IN.43 A IA / IN 1.6 n 128 min -1 IP44 C4V 3 µf 1.9 tr 55 C 6. kg Typ: ER 3-4 Nr art.: E1-3 3V (5Hz) pfa min -- Pa P1.1 kw l -- % IN.43 A IA / IN 1.6 n 128 min -1 IP44 C4V 3 µf 1.9 tr 55 C 5. kg LWA6 [db(a)] - wylot Z Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu wbudowanego szeregowo w uzwojenie silnika (nie wymaga zewnętrznego przekaźnika ochrony termicznej). GS 4 ETY 15 RE 1.5 TE 1.5 H8-33 ETY--15-AT H5-15 H7-15 I P I2-315 I1-315 V-3 str. 4 str. 43 * tylko dla wentylatorów typu ER 13

14 Wielkość: 315 DQ DR 5 1 V[C.F.M.] V 2 DQ DR V V db(a) 75 18V V 25 95V V[m 3 /h] V[m 3 /s] Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od Typ: DQ Nr art.: E U 4V (5Hz) pfa min -- Pa P1.44 kw l -- % IN.75 A IA / IN 2.8 n 249 min -1 IP54 C4V -- µf 1.6 tr 5 C 4.4 kg Typ: DR Nr art.: E U 4V (5Hz) pfa min -- Pa P1.44 kw l -- % IN.75 A IA / IN 2.8 n 249 min -1 IP54 C4V -- µf 1.6 tr 5 C 4.4 kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I2-315 I1-315 V-3 str. 42 str. 44 str * tylko dla wentylatorów typu DR

15 Wielkość: 315 EQ ER V V[C.F.M.] 14 15V 13V 145V 55 16V 23V EQ ER db(a) V[m 3 /h] V[m 3 /s] ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN Typ: EQ Nr art.: E V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.56 A IA / IN 2.4 n 1375 min -1 IP54 C4V 3 µf 1.25 tr 65 C 1.5 kg Typ: ER Nr art.: E V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.56 A IA / IN 2.4 n 1375 min -1 IP54 C4V 3 µf 1.25 tr 65 C 9. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 15 RTE 1.5 TE 1.5 MSE 1 H8-23 ETY--15-AT H1-15 H7-15 H8-221 I P I2-315 I1-315 V-3 str. 4 str. 44 str. 48 * tylko dla wentylatorów typu ER 15

16 Wielkość: 315 DQ DR V[C.F.M.] 16 4V DQ DR V 23V db(a) 3 18V V V V[m 3 /h] V[m 3 /s].8 ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN Typ: DQ Nr art.: E U 4V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.32 A IA / IN 2.6 n 1395 min -1 IP54 C4V -- µf 1.6 tr 6 C 6.5 kg Typ: DR Nr art.: E U 4V (5Hz) pfa min -- Pa P1.12 kw l -- % IN.32 A IA / IN 2.6 n 1395 min -1 IP54 C4V -- µf 1.6 tr 6 C 6.5 kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I2-315 I1-315 V-3 str. 42 str. 44 str * tylko dla wentylatorów typu DR

17 Wielkość: 315 EQ ER V[C.F.M.] 1 EQ ER ErP Wentylatory nie podlegają Dyrektywie ErP V 61 db(a) V.8 145V V V V V[m 3 /h] V[m 3 /s].5 Klasa dokładności 3, według DIN Typ: EQ Nr art.: E V (5Hz) pfa min -- Pa P1.5 kw l -- % IN.21 A IA / IN 1.9 n 935min -1 IP54 C4V 1 µf 1.25 tr 6 C 1.5 kg Typ: ER Nr art.: E V (5Hz) pfa min -- Pa P1.5 kw l -- % IN.21 A IA / IN 1.9 n 935 min -1 IP54 C4V 1 µf 1.25 tr 6 C 9. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 15 RTE 1.5 TE 1.5 MSE 1 H8-23 ETY--15-AT H1-15 H7-15 H8-221 I P I2-315 I1-315 V-3 str. 4 str. 44 str. 48 * tylko dla wentylatorów typu ER 17

18 Wielkość: 315 DQ DR V[C.F.M.] 14 DQ DR ErP Wentylatory nie podlegają Dyrektywie ErP. 4V 4 66 db(a).15 28V 3 23V 64 18V V V V[m 3 /h] V[m 3 /s].7 Typ: DQ Nr art.: E U 4V (5Hz) pfa min -- Pa P1.8 kw l -- % IN.13 A IA / IN 1.5 n 12 min -1 IP54 C4V -- µf 1.5 tr 6 C 6. kg Typ: DR Nr art.: E U 4V (5Hz) pfa min -- Pa P1.8 kw l -- % IN.13 A IA / IN 1.5 n 12 min -1 IP54 C4V -- µf 1.5 tr 6 C 6.5 kg LWA6 [db(a)] - wylot V 1 W 1 czerwony V 2 szary W 2 pomarańczowy TK Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I2-315 I1-315 V-3 str. 42 str. 44 str * tylko dla wentylatorów typu DR

19 Wielkość: 35 EQ ER V[C.F.M.] 14 23V 62 EQ 35-6 ER ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN V V db(a) V V V V[m 3 /h] V[m 3 /s].7 Typ: EQ 35-6 Nr art.: E V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.38 A IA / IN 1.7 n 91 min -1 IP54 C4V 1 µf 1.25 tr 6 C 8. kg Typ: ER 35-6 Nr art.: E V (5Hz) pfa min -- Pa P1.7 kw l -- % IN.38 A IA / IN 1.7 n 91 min -1 IP54 C4V 1 µf 1.25 tr 6 C 8. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 15 RTE 1.5 TE 1.5 MSE 1 H8-23 ETY--15-AT H1-15 H7-15 H8-221 I P I2-355 I1-355 V-35 str. 4 str. 44 str. 48 * tylko dla wentylatorów typu ER 19

20 Wielkość: 35 7 DQ DR V[C.F.M.] 16 DQ 35-6 DR V V V db(a).12 18V V V V[m 3 /h] V[m 3 /s].8 ErP Wentylatory nie podlegają Dyrektywie ErP. Typ: DQ 35-6 Nr art.: E-3545 U 4V (5Hz) pfa min -- Pa P1.1 kw l -- % IN.17 A IA / IN 3. n 113 min -1 IP54 C4V -- µf 1.5 tr 6 C 7. kg Typ: DR 35-6 Nr art.: E U 4V (5Hz) pfa min -- Pa P1.1 kw l -- % IN.17 A IA / IN 3. n 113 min -1 IP54 C4V -- µf 1.5 tr 6 C 7. kg LWA6 [db(a)] - wylot V 1 W 1 czerwony V 2 szary W 2 pomarańczowy TK Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I2-355 I1-355 V-35 str. 42 str. 44 str * tylko dla wentylatorów typu DR

21 Wielkość: V[C.F.M.] V 7 6 EQ ER EQ 4-4 ER Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od V V 73 db(a) V V V V[m 3 /h] V[m 3 /s] 1.4 Typ: EQ 4-4 Nr art.: E-45 3V (5Hz) pfa min -- Pa P1.21 kw l 4% IN.95 A IA / IN 2.2 n 135 min -1 IP54 C4V 5 µf 1.25 tr 6 C 9. kg Typ: ER 4-4 Nr art.: E1-45 3V (5Hz) pfa min -- Pa P1.21 kw l 4% IN.95 A IA / IN 2.2 n 135 min -1 IP54 C4V 5 µf 1.25 tr 6 C 9. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 15 RTE 1.5 TE 1.5 MSE 1 H8-23 ETY--15-AT H1-15 H7-15 H8-221 I P21-41 I I-3551 V-4 str. 4 str. 44 str. 48 * tylko dla wentylatorów typu ER 21

22 Wielkość: 4 1 DQ DR V[C.F.M.] 25 DQ V DR db(a) V V V V V V[m 3 /h] V[m 3 /s] 1.4 Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od Typ: DQ 4-4 Nr art.: E-455 U 4V (5Hz) pfa min -- Pa P1.2 kw l -- % IN.41 A IA / IN 3. n 134 min -1 IP54 C4V -- µf 1.6 tr 65 C 8. kg Typ: DR 4-4 Nr art.: E1-455 U 4V (5Hz) pfa min -- Pa P1.2 kw l -- % IN.41 A IA / IN 3. n 134 min -1 IP54 C4V -- µf 1.6 tr 65 C 8. kg LWArel [db(a)] LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P21-41 I I-3551 V-4 str. 42 str. 44 str * tylko dla wentylatorów typu DR

23 Wielkość: EQ V[C.F.M.] 16 16V 23V EQ 4-6 ER V V V db(a) V V[m 3 /h] V[m 3 /s].8 65 ER ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN Typ: EQ 4-6 Nr art.: E-44 3V (5Hz) pfa min -- Pa P1.1 kw l -- % IN.47 A IA / IN 1.5 n 89 min -1 IP54 C4V 2 µf 1.25 tr 55 C 8. kg Typ: ER 4-6 Nr art.: E1-44 3V (5Hz) pfa min -- Pa P1.1 kw l -- % IN.46 A IA / IN 1.5 n 89 min -1 IP54 C4V 2 µf 1.25 tr 55 C 6. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przed przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 15 RTE 1.5 TE 1.5 MSE 1 H8-23 ETY--15-AT H1-15 H7-15 H8-221 I P21-41 I I-3551 V-4 str. 4 str. 44 str. 48 * tylko dla wentylatorów typu ER 23

24 Wielkość: EQ V[C.F.M.] 4 23V 75 EQ 45-4 ER 45-4 ER V V db(a).2 13V V V V[m 3 /h] V[m 3 /s] 2. Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od Typ: EQ 45-4 Nr art.: E-455 3V (5Hz) pfa min -- Pa P1.32 kw l 26% IN 1.46 A IA / IN 2.5 n 137 min -1 IP54 C4V 8 µf 1.25 tr 55 C 1. kg Typ: ER 45-4 Nr art.: E V (5Hz) pfa min -- Pa P1.32 kw l 26% IN 1.46 A IA / IN 2.5 n 137 min -1 IP54 C4V 8 µf 1.25 tr 55 C 1. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 25 RTE 3.2 TE 3.5 MSE 1 H8-23 ETY--25-AT H1-32 H7-35 H8-221 I P I2-45 I1-45 V-45 str. 4 str. 44 str * tylko dla wentylatorów typu ER

25 Wielkość: V[C.F.M.] 4 95V 14V 18V 56 DQ 23V 64 28V 4V DQ 45-4 DR db(a) V[m 3 /h] V[m 3 /s] DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od Typ: DQ 45-4 Nr art.: E-4555 U 4V (5Hz) pfa min -- Pa P1.32 kw l 5% IN.75 A IA / IN 1.8 n 139 min -1 IP54 C4V -- µf 1.6 tr 6 C 1. kg Typ: DR 45-4 Nr art.: E U 4V (5Hz) pfa min -- Pa P1.32 kw l 5% IN.75 A IA / IN 1.8 n 139 min -1 IP54 C4V -- µf 1.6 tr 6 C 1. kg LWA6 [db(a)] - wylot ,5 1.6 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I2-45 I1-45 V-45 str. 42 str. 44 str. 48 * tylko dla wentylatorów typu DR 25

26 Wielkość: 45 EQ ER V 65 V[C.F.M.] 25 EQ 45-6 ER Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od V V db(a) 3 13V V V V[m 3 /h] V[m 3 /s] 1.2 Klasa dokładności 3, według DIN Typ: EQ 45-6 Nr art.: E-457 3V (5Hz) pfa min -- Pa P1.11 kw l 8% IN.71 A IA / IN 2.3 n 88 min -1 IP54 C4V 4 µf 1.25 tr 7 C 1. kg Typ: ER 45-6 Nr art.: E V (5Hz) pfa min -- Pa P1.11 kw l 8% IN.71 A IA / IN 2.3 n 88 min -1 IP54 C4V 4 µf 1.25 tr 7 C 1. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 ETY 15 RTE 1.5 TE 1.5 MSE 1 H8-23 ETY--15-AT H1-15 H7-15 H8-221 I P I2-45 I1-45 V-45 str. 4 str. 44 str * tylko dla wentylatorów typu ER

27 Wielkość: 45 DQ DR V 66 28V V 63 V[C.F.M.] 25 DQ 45-6 DR ErP Wentylatory nie podlegają Dyrektywie ErP. Klasa dokładności 3, według DIN V V V 64 db(a) V[m 3 /h] V[m 3 /s] 1.2 Typ: DQ 45-6 Nr art.: E-4557 U 4V (5Hz) pfa min -- Pa P1.11 kw l -- % IN.27 A IA / IN 3. n 915 min -1 IP54 C4V -- µf 1.6 tr 7 C 1. kg Typ: DR 45-6 Nr art.: E U 4V (5Hz) pfa min -- Pa P1.11 kw l -- % IN.27 A IA / IN 3. n 915 min -1 IP54 C4V -- µf 1.6 tr 7 C 9. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I2-45 I1-45 V-45 str. 42 str. 44 str. 48 * tylko dla wentylatorów typu DR 27

28 Wielkość: 5 EQ ER V[C.F.M.] 5 23V EQ 5-4 ER Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od V V db(a) 13V V V V[m 3 /h] V[m 3 /s] 2.5 Klasa dokładności 3, według DIN Typ: EQ 5-4 Nr art.: E-55 3V (5Hz) pfa min -- Pa P1.48 kw l 21% IN 2.26 A IA / IN 2.6 n 1375 min -1 IP54 C4V 12 µf 1.25 tr 5 C 16. kg Typ: ER 5-4 Nr art.: E1-55 3V (5Hz) pfa min -- Pa P1.48 kw l 21% IN 2.26 A IA / IN 2.6 n 1375 min -1 IP54 C4V 12 µf 1.25 tr 5 C 16. kg LWA6 [db(a)] - wylot TK TK Z 1 Z 2 TK pomarańczowy TK TK obroty przeciwne do ruchu wskazówek zegara Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 1 STL 5 RTE 3.2 TE 3.5 MSE 1 H8-23 STL--5-AT H1-32 H7-35 H8-221 I P21-51 I2-55 I1-5 V-5 str. 41 str. 44 str * tylko dla wentylatorów typu ER

29 Wielkość: V[C.F.M.] 45 95V 14V 18V 58 DQ 23V 65 28V 4V DQ 5-4 DR V[m 3 /h] V[m 3 /s] db(a) DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące Klasa dokładności 3, według DIN od Typ: DQ 5-4 Nr art.: E-555 U 4V (5Hz) pfa min -- Pa P1.4 kw l -- % IN 1. A IA / IN 3.5 n 1375 min -1 IP54 C4V -- µf 1.6 tr 6 C 16. kg Typ: DR 5-4 Nr art.: E1-555 U 4V (5Hz) pfa min -- Pa P1.4 kw l -- % IN 1. A IA / IN 3.5 n 1375 min -1 IP54 C4V -- µf 1.6 tr 6 C 13. kg LWA6 [db(a)] - wylot ,5 1.6 V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. MSD 1 H8-31 E8-5T3 H-121 H6-3 H8-381 I P21-51 I2-55 I1-5 V-5 str. 42 str. 44 str. 48 * tylko dla wentylatorów typu DR 29

30 Wielkość: DQ 71 7 DR V[C.F.M.] 35 95V 14V 18V 55 4V 28V 23V 63 DQ db(a) V[m 3 /h] V[m 3 /s] DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od Typ: DQ 5-6 Nr art.: E-557 U 4V (5Hz) pfa min -- Pa P1.2 kw l -- % IN.51 A IA / IN 3.2 n 93 min -1 IP54 C4V -- µf 1.6 tr 6 C 16. kg Typ: DR 5-6 Nr art.: E1-557 U 4V (5Hz) pfa min -- Pa P1.2 kw l -- % IN.51 A IA / IN 3.2 n 93 min -1 IP54 C4V -- µf 1.6 tr 6 C 13. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 1. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P21-51 I2-55 I1-5 V-5 str. 42 str. 44 str * tylko dla wentylatorów typu DR

31 Wielkość: V[C.F.M.] 8 95V 14V 18V 6 23V DQ 28V V 78 db(a) DQ 56-4 DR 56-4 V[m 3 /h] V[m 3 /s] DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od Typ: DQ 56-4 Nr art.: E-5653 U 4V (5Hz) pfa min -- Pa P1.81 kw l -- % IN 1.7 A IA / IN 2.8 n 124 min -1 IP54 C4V -- µf 1.6 tr 5 C 16. kg Typ: DR 56-4 Nr art.: E U 4V (5Hz) pfa min -- Pa P1.81 kw l -- % IN 1.7 A IA / IN 2.8 n 124 min -1 IP54 C4V -- µf 1.6 tr 5 C 16. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. MSD 1 H8-31 E8-7T3 H-251 H6-3 H8-381 I P I2-56 I1-56 V-56 str. 42 str. 44 str. 48 * tylko dla wentylatorów typu DR 31

32 Wielkość: V[C.F.M.] 7 95V 14V DQ 56 18V 65 23V 28V V 65 DQ 63-6 DR db(a) V[m 3 /h] V[m 3 /s] DR 76 Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od Typ: DQ 63-6 Nr art.: E-6352 U 4V (5Hz) pfa min -- Pa P1.5 kw l -- % IN 1.15 A IA / IN 3.3 n 92 min -1 IP54 C4V -- µf 1.6 tr 55 C 21. kg Typ: DR 63-6 Nr art.: E U 4V (5Hz) pfa min -- Pa P1.5 kw l -- % IN 1.15 A IA / IN 3.3 n 92 min -1 IP54 C4V -- µf 1.6 tr 55 C 18. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 1.2 TD 3. MSD 1 H8-31 E8-5T3 H-121 H6-1 H8-381 I P I3-71 I-71 V-63 str. 42 str. 44 str * tylko dla wentylatorów typu DR

33 Wielkość: 8 DQ DR V[C.F.M.] 14 4V 82 DQ 8-6 DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od V 23V 28V db(a) 14V V V[m 3 /h] V[m 3 /s] Typ: DQ 8-6 Nr art.: E-88 U 4V (5Hz) pfa min -- Pa P1 1.3 kw l -- % IN 2.6 A IA / IN 2.9 n 845 min -1 IP54 C4V -- µf 1.6 tr 7 C 37. kg Typ: DR 8-6 Nr art.: E1-88 U 4V (5Hz) pfa min -- Pa P1 1.3 kw l -- % IN 2.6 A IA / IN 2.9 n 845 min -1 IP54 C4V -- µf 1.6 tr 7 C 38. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 3.8 TD 5. MSD 1 H8-31 E8-15T3 H-381 H6-5 H8-381 I P21-8 I2-8 I1-8 V-8 str. 42 str. 44 str. 48 * tylko dla wentylatorów typu DR 33

34 Wielkość: 1 DQ** DR 5 1 V[C.F.M.] V 82 db(a) DQ 1-8 DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od brak regulacji napięciowej i częstotliwościowej **UWAGA! Wentylator DQ 1-8 dostarczany jest w standardzie bez kratki ochronnej. Odpowiednia kratka ochronna BG ( P21-11) dostępna jest jako akcesorium (-> patrz poniżej) V[m 3 /h] V[m 3 /s] 1. Typ: DQ 1-8 Nr art.: E-15 U 4V (5Hz) pfa min -- Pa P kw l 8% IN 4.4 A IA / IN 3.4 n 675 min -1 IP54 C4V -- µf 1.6 tr 45 C 7. kg Typ: DR 1-8 Nr art.: E1-15 U 4V (5Hz) pfa min -- Pa P kw l 8% IN 4.4 A IA / IN 3.4 n 675 min -1 IP54 C4V -- µf 1.6 tr 45 C 7. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 MSD 1 BG H8-31 H8-381 I41-15 P21-11 P21-1 I2-1 I1-1 V-11 str * tylko dla wentylatorów typu DR

35 Wielkość: V[C.F.M.] 2 2 DQ** DR db(a) 125 DQ DR dwustopniowa regulacja wydajności Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od V Y 83 4V **UWAGA! Wentylator DQ dostarczany jest w standardzie bez kratki ochronnej. Odpowiednia kratka ochronna BG ( P21-11) dostępna jest jako akcesorium (-> patrz poniżej) V[m 3 /h] V[m 3 /s] 1. Typ: DQ Nr art.: E-151 U 4V (5Hz) pfa min -- Pa P kw l 8% IN 4.4 A IA / IN 3.4 n 675 min -1 IP54 C4V -- µf 1.45 tr 45 C 7. kg Typ: DR Nr art.: E1-151 U 4V (5Hz) pfa min -- Pa P kw l 8% IN 4.4 A IA / IN 3.4 n 675 min -1 IP54 C4V -- µf 1.45 tr 45 C 7. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x połączenie w trójkąt (bieg wysoki) y połączenie w gwiazdę (bieg niski) Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 3 MSD 2 BG H8-32 H8-387 I41-15 P21-11 P21-1 I2-1 I1-1 V-11 str. 48 * tylko dla wentylatorów typu DR 35

36 Wielkość: DQ** V[C.F.M.] 14 4V DQ 1-12 DR V V V db(a) V V V[m 3 /h] V[m 3 /s] DR Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od **UWAGA! Wentylator DQ 1-12 dostarczany jest w standardzie bez kratki ochronnej. Odpowiednia kratka ochronna BG ( P21-11) dostępna jest jako akcesorium (-> patrz poniżej). Typ: DQ 1-12 Nr art.: E-1 U 4V (5Hz) pfa min -- Pa P1.71 kw l -- % IN 2.1 A IA / IN 2.2 n 445 min -1 IP54 C4V -- µf 1.6 tr 8 C 65. kg Typ: DR 1-12 Nr art.: E1-1 U 4V (5Hz) pfa min -- Pa P1.71 kw l -- % IN 2.1 A IA / IN 2.2 n 445 min -1 IP54 C4V -- µf 1.6 tr 8 C 65. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 2 E8 RTD 2.5 TD 3. MSD 1 BG H8-31 E8-15T3 H-251 H6-1 H8-381 I41-15 P21-11 P21-1 I2-1 I1-1 V-11 str. 42 str. 44 str * tylko dla wentylatorów typu DR

37 Wielkość: DQ** V[C.F.M.] DQ DR V DR dwustopniowa regulacja wydajności Wentylatory spełniają wymagania Dyrektywy ErP obowiązujące od V Y db(a).8.4 **UWAGA! Wentylator DQ dostarczany jest w standardzie bez kratki ochronnej. Odpowiednia kratka ochronna BG ( P21-11) dostępna jest jako akcesorium (-> patrz poniżej) V[m 3 /h] V[m 3 /s] 7. Typ: DQ Nr art.: E-12 U 4V (5Hz) pfa min -- Pa P1.71 kw l -- % IN 2.1 A IA / IN 2.2 n 445 min -1 IP54 C4V -- µf 1.45 tr 8 C 65. kg Typ: DR Nr art.: E1-12 U 4V (5Hz) pfa min -- Pa P1.71 kw l -- % IN 2.1 A IA / IN 2.2 n 445 min -1 IP54 C4V -- µf 1.45 tr 8 C 65. kg LWA6 [db(a)] - wylot V 1 W 1 V 2 W 2 TK czerwony szary pomarańczowy x połączenie w trójkąt (bieg wysoki) y połączenie w gwiazdę (bieg niski) Zabezpieczenie silnika przez przegrzaniem za pomocą termokontaktu z końcówkami wyprowadzonymi na listwę zaciskową silnika (wymaga zewnętrznego przekaźnika ochrony termicznej). GS 3 MSD 2 BG H8-32 H8-387 I41-15 P21-11 P21-1 I2-1 I1-1 V-11 str. 48 * tylko dla wentylatorów typu DR 37

38 EQ/DQ/ER/DR Akcesoria elektryczne GS - wyłącznik serwisowy GS 2 Wyłącznik serwisowy Wielkość (tabela) Wyłącznik serwisowy Wyłączniki serwisowe kategorii AC-23 (dla silników i innych urządzeń wysokoindukcyjnych) zgodnie z DIN VDE 66 część 1. Bezpieczeństwo i wyposażenie elektryczne maszyn, zgodnie z DIN VDE 113 część 1 i/lub EN 624 część 1. Klasa szczelności IP 55. Przykład GS1: Gdy wyłącznik znajduje się w pozycji wówczas zestyki 11/12 są zamknięte. Na schemacie zaznaczono to znakiem X. Gdy wyłącznik zmieni pozycje z na 1 wówczas zestyki 1/2, 3/4, 5/6, 7/8 i 9/1 są zamknięte, a zestyki 11/12 otwarte. Instrukcja posługiwania się schematem: Na schemacie podłączeniowym możliwości podłączeniowe dla danego zestyku wyłącznika (np. 1/2; 3/4;...) zaznaczone zostały znakiem X. Numery i rodzaje styków głównych i pomocniczych zostały zdefiniowane w pozycjach /OFF. NO odpowiada pozycji normalnie otwartej, a NC - normalnie zamkniętej. GS 1 / 4kW / IP55 / 23V / 5/6 Hz Styk główny 4 NO (1/2; 3/4; 5/6; 7/8) Styk pomocniczy 1 NO / 1 NC Nr art. H8-23 Oznaczenie dostawcy A 15 / GS 2 / 7,5kW / IP55 / 4V / 5/6 Hz Styk główny 3 NO (1/2; 3/4; 5/6) Styk pomocniczy 3 NO / 1 NC Nr art. H8-31 Oznaczenie dostawcy A 15 / 325A GS 3 / 7,5kW / IP55 / 4V / 5/6 Hz Styk główny 6 NO (1/2; 3/4; 5/6; 7/8; 9/1; 11/12) Styk pomocniczy 3 NO / 1 NC Nr art. H8-32 Oznaczenie dostawcy A 111 /

39 EQ/DQ/ER/DR Akcesoria elektryczne GS 4 / 4kW / IP55 / 23V / 5/6 Hz Styk główny 2 NO (1/2; 3/4) Styk pomocniczy 1 NO / 1 NC Nr art. H8-33 Oznaczenie dostawcy A 15 / 171 E3 A C D E2 Ø5 B F2 F3 Typ A B C D E2 E3 F2 F3 Rodzaj dławika GS x M 2 GS x M 2 GS x M 2/25 GS x M 2 Typ Nr art. Obciążenie graniczne [kw] U [V] f [Hz] Styki główne Styki pomocnicze TK FU GS 1 IP55 H /5 4 NO 1 NO / 1 NC X X GS 2 IP55 H8-31 7,5 4/5 3 NO 3 NO / 1 NC X GS 3 IP55 H8-32 7,5 4/5 6 NO 3 NO / 1 NC X GS 4 IP55 H /5 2 NO 1 NO / 1 NC 39

40 EQ/DQ/ER/DR Akcesoria elektryczne ETY - regulatory tyrystorowe (bezstopniowe) E TY 15 E TY 15 Elektroniczny Regulator tyrystorowy Prąd maksymalny regulatora 1 [A] Elektroniczna regulacja Bezstopniowy regulator tyrystorowy do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Sterowanie odbywa się w całym zakresie napięcia (-23V) poprzez obcinanie fazy (zmianę kąta fazowego). Regulatory mogą sterować kilkoma wentylatorami jednocześnie, jeżeli suma prądów znamionowych nie przekroczy maksymalnego prądu regulatora. Wszystkie modele mają dodatkowe (nieregulowane) wyjście/ wejście 23V. Do obsługi regulatora służy bezstopniowe pokrętło. Wewnątrz urządzenia znajduje się śruba regulacyjna do nastawienia minimalnej prędkości obrotowej wentylatora. Monitorowanie pracy silnika Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniami silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się, powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. Obudowa Obudowa regulatorów przystosowana jest zarówno do montażu podtynkowego (IP44) jak i natynkowego (IP54). Zewnętrzna część wykonana jest z tworzywa sztucznego ASA w kolorze RAL 91, wewnętrzna z poliamidu, zgodnie z IEC Maksymalna dopuszczalna temperatura otoczenia to 35 C. A L1 N B 1 F N N M 1 ~ T> C Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. F D E Typ Nr art. zakres I [A] bezpiecznik [A] [kg] A B C D E F ETY 15 IP44/IP54 ETY--15-AT,1-1,5 F 2., ETY 25 IP44/IP54 ETY--25-AT,2-2,5 F 3.15,

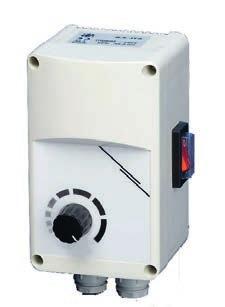

41 EQ/DQ/ER/DR Akcesoria elektryczne STL - regulatory tyrystorowe (bezstopniowe) S Regulator prędkości obrotowej (speed controller) S TL 5 TL Oddzielny przycisk wyłącznika podświetlany diodą (telltale) 15 Prąd maksymalny regulatora [A] Elektroniczna regulacja Bezstopniowy regulator tyrystorowy do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Sterowanie odbywa się w całym zakresie napięcia (-23V) poprzez obcinanie fazy (zmianę kąta fazowego). Regulatory mogą sterować kilkoma wentylatorami jednocześnie, jeżeli suma prądów znamionowych nie przekroczy maksymalnego prądu regulatora. Wszystkie modele mają dodatkowe wyjście dla przewodu fazowego (nieregulowane) lub umożliwiające automatyczny start z ominięciem wyłącznika. Do obsługi regulatora służy bezstopniowe pokrętło i oddzielny włącznik/wyłącznik podświetlany diodą. Wewnątrz urządzenia znajduje się śruba regulacyjna do ustawienia minimalnej prędkości obrotowej wentylatora, tj. minimalnego napięcia. Ustawienie fabryczne to 1V. Tryby pracy Regulator ma dwa tryby pracy: normalny i rozruch. Obudowa Obudowa regulatorów przystosowana jest do montażu natynkowego (IP54). Zewnętrzna część wykonana jest z tworzywa sztucznego R-ABS, UL 94-V w kolorze RAL 735 (szary). Maksymalna dopuszczalna temperatura otoczenia to 35 C. Styki główne Wentylator 1 biegowy Monitorowanie pracy silnika Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniami silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. B A D E Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. C Typ Nr art. zakres I [A] bezpiecznik [A] 5 2mm [kg] A B C D E STL 5 IP54 STL--5-AT,2-5, F 8 A-H,

42 EQ/DQ/ER/DR Akcesoria elektryczne E8 - przetwornice częstotliwości E8 7 T3 E8 7 T3 Przetwornica częstotliwości Moc silnika Zasilanie 3-fazowe 4V/48V Bezstopniowa regulacja Przetwornica częstotliwości umożliwiająca regulację częstotliwościową silników trójfazowych. Zwarta obudowa, wbudowany filtr EMC, moduł hamujący oraz komunikacja ModBUS RTU/RS-485 pozwalają na zastosowanie E8 w zaawansowanych układach. Materiały zastosowane w konstrukcji przetwornic częstotliwości E8 umożliwiają pracę w zakresie temperatur od -1 C do +5 C. Napęd E8 posiada wiele funkcji wpływających na poprawę efektywności energetycznej silnika elektrycznego. Taką funkcją jest np. automatyczna kompensacja momentu realizowana poprzez zaawansowaną optymalizację prądu wyjściowego do jak najmniejszej możliwej. Obudowa Typ/Nr art. Materiał E8-5T3 IP2 tworzywo sztuczne E8-7T3 IP2 tworzywo sztuczne E8-15T3 IP2 tworzywo sztuczne Parametry techniczne Typ/Nr art. Zasilanie [V] Prąd [A] Moc [kw] E8-5T3 3~ E8-7T3 3~ E8-15T3 3~ A W B1 L H B Typ, Nr art. [kg] A B B1 H W L E8-5T E8-7T E8-15T

43 EQ/DQ/ER/DR Akcesoria elektryczne RE - regulatory 5 stopniowe R E 5 R E 5 Regulator transformatorowy Jednofazowe zasilanie regulowanego wentylatora Prąd maksymalny regulatora [A] 5 stopniowa regulacja 5-stopniowy regulator transformatorowy z lampką sygnalizacyjną do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej. Monitorowanie pracy silnika Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniami silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. W przypadku wyższych wartości prądów nominalnych należy zastosować przekaźnik ochrony termicznej MSE. Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora B L1 Styki główne A RE... L1 N N F D L M 1 ~ Wentylator Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej I H Obudowa Trwałe, jasnoszare tworzywo sztuczne w klasie szczelności IP54. K C E G Typ Nr art. maks. I A B C D E F G H I K L [A] [kg] RE 1,5 IP 54 H5-15 1,

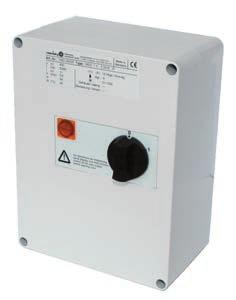

44 EQ/DQ/ER/DR Akcesoria elektryczne RTE / RTD - regulatory 5 stopniowe z zaciskami do podłączenia termokontaktu E R T D 5 R Regulator transformatorowy T Zaciski do podłączenia termokontaktu E D 5 Sposób zasilania regulowanego wentylatora Jednofazowy Trójfazowy Prąd maksymalny regulatora [A] 5 stopniowa regulacja 5-stopniowy regulator transformatorowy z lampką sygnalizacyjną do manulanej zmiany prędkości obrotowej wentylatorów sterowanych napięciowo. Wyposażony w zaciski do podłączenia termokontaktu TK silnika (bezpośrednia ochrona termiczna silnika). Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej. Obwód sterowania TK-TK jest chroniony przez bezpiecznik topikowy 2A. Obudowa RTE 1.5, RTE trwałe, jasnoszare tworzywo sztuczne w klasie szczelności IP54. RTD 1.2, RTD 2.5, RTD ciśnieniowy odlew aluminiowy z zewnętrzną obudową z jasnoszarego tworzywa sztucznego w klasie szczelności IP54. Zabezpieczenie termiczne silnika Wejście TK-TK przeznaczone jest do podłączenia końcówek termokontaktu wbudowanego w uzwojenia silnika. W przypadku przekroczenia maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakt otwiera się powodując przerwanie obwodu zasilania wentylatora przez regulator na wyjściach U1 i U2. Po usunięciu usterki powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji. Zanik zasilania W przypadku regulatorów RTE po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. W regulatorach RTD po przywróceniu napięcia powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji. 44

45 EQ/DQ/ER/DR Akcesoria elektryczne RTE... RTD... L1 N TK TK L1 L2 L3 N U V W TK TK L1 Styki główne N TK TK M 1 ~ 1 biegowy Wentylator L1 L2 L3 N M 3 ~ Styki główne U V W TK TK Wentylator Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej B A F D L I H K E C G Typ Nr art. maks. I A B C D E F G H I K L [A] [kg] RTE 1.5 IP54 H1-15 1,5 2, RTE 3.2 IP54 H1-32 3, Typ Nr art. maks. I [A] [kg] A B C D E F G H I K L RTD 1.2 IP54 H-121 1, , RTD 2.5 IP54 H-251 2,5 1, , RTD 3.8 IP54 H-381 3, ,

46 EQ/DQ/ER/DR Akcesoria elektryczne TE/TD - transformatory 6 stopniowe do zabudowy w szafie E T D 5 T E D 5 Transformator Sposób zasilania regulowanego wentylatora Jednofazowy Trójfazowy Prąd maksymalny regulatora [A] Transformator Transformatory TE oraz TD przeznaczone są do zabudowy w szafach sterowniczych. Można wykorzystać je jako źródło obniżonego napięcia do własnych układów przełączających (wybieranie stycznikami odczepów) albo do trwałego ustawienia wentylatora na niższych obrotach, odpowiadających wybranej krzywej regulacyjnej według charaktrystyki. Transformatory nie mają obudowy - osłony i ich zaciski nie są osłonięte (klasa szczelności IP2, izolacja klasy B). Do zasilania trójfazowego dostarczane są dwa autotransformatory. W celu zachowania symetrycznych napięć trójfazowych na wyjściu należy wybierać równocześnie na obu autotransformatorach takie same odczepy napięciowe. Dla zachowania podanych prądów nominalnych transformatory powinny być zabudowane w dobrze wentylowanej obudowie lub szafie. Maksymalna temperatura otoczenia nie może przekraczać 4 C. Zabezpieczenie termiczne silnika Wentylator musi mieć indywidualne zabezpieczenie termiczne. W przypadku wentylatorów, dla których prąd znamionowy nie przekracza 5A, zabezpieczenie można zrealizować przez szeregowe połączenie termokontaktu z uzwojeniami silnika. W przypadku wentylatorów, których prąd znamionowy przekracza wartość 5A szeregowe łączenie termokontaktu z uzwojeniami silnika jest zabronione. W takim wypadku należy stosować wyłącznik MS przed transformatorem TE/TD (patrząc od strony zasilania) ~ Transformator L1 N 23 V 16 V 145 V 13 V 15 V 6 V V 23 V 16 V 145 V 13 V 15 V 6 V V zielony fioletowy czerwony 46

47 EQ/DQ/ER/DR Akcesoria elektryczne ~ Transformator L1 L2 L3 3 ~ Transformator L1 L2 L3 23 V 16 V 145 V 13 V 15 V 6 V V V 6 V 15 V 13 V 145 V 16 V 23 V 23 V 16 V 145 V 13 V 15 V 6 V V zielony fioletowy czerwony 4 V 28 V 23 V 18 V 14V 95 V V V 95 V 14 V 18 V 23 V 28 V 4 V 4 V 28 V 23 V 18 V 14 V 95 V V zielony fioletowy czerwony V 1 W 1 V 1 W 1 Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej C D F A E B Typ Nr art. maks. I [A] [kg] A B C D E F Uwagi TE 1.5 IP2 H7-15 1,5 1, ,5 x 8, główne: 23 V pomocnicze: TE 3.5 IP2 H7-35 3,5 2, ,5 x 1, , 16, 145, 13, 15, 6 V Typ Nr art. maks. I A B C D E F Uwagi [A] [kg] TD 1. IP2 H ,5 x 6, główne: 4 V TD 3. IP2 H ,5 x 1, TD 5. IP2 H ,5 x 1, pomocnicze: 4, 28, 23, 18, 14, 95 V 47

48 EQ/DQ/ER/DR Akcesoria elektryczne MSE/MSD - przekaźniki ochrony termicznej D 2 MS E 1 MS E D 1 2 Przekaźnik ochrony termicznej Sposób zasilania chronionego wentylatora Jednofazowy Trójfazowy Sterowanie Jednostopniowe Dwustopniowe Przekaźnik ochrony termicznej Przekaźniki ochrony termicznej MS... zabezpieczają termicznie silniki wentylatorów metodą bezpośrednią, poprzez kontrolę stanu termokontaktu TK. Na ścianie czołowej obudowy umieszczone jest pokrętło wyłącznika głównego. W przekaźnikach jednostopniowych MS..1 pokrętło ma dwie pozycje: off - wyłączony i on - załączony. W przekaźnikach dwustopniowych MS..2 pokrętło ma trzy pozycje: off - wyłączony, 1 - bieg niski (uzwojenia silnika połączone w gwiazdę), 2 - bieg wysoki (uzwojenia silnika połączone w trójkąt). Obok pokrętła na obudowie znajduje się lampka sygnalizacyjna, która świeci się, gdy przekaźnik jest załączony i pracuje poprawnie. Zabezpieczenie termiczne silnika Przekaźniki MSE/MSD służą do ochrony silników wyposażonych w termokontakt, którego końcówki wyprowadzone są na listwę zaciskową. Do jednego przekaźnika można podłączyć kilka wentylatorów. Suma mocy wentylatorów nie może przekroczyć mocy znamionowej przekaźnika. Wszystkie termokontakty TK należy połączyć szeregowo i wpiąć do zacisków TK w przekaźniku. Przegrzanie silnika sygnalizowane przez termokontakt powoduje odłączenie zasilania wentylatora przez przekaźnik MS... Ponowne załączenie wentylatora jest możliwe po resecie alarmu termika oraz po ostygnięciu silnika. Reset przekaźników MS... wykonuje się albo przez zdjęcie zasilania, albo przez wyłączenie ich pokrętłem na czas 1s. Przekaźniki MS... rozłączają tor zasilania wentylatora oraz obwody zasilania przy pomocy stycznika. Pokrętło przekaźnika nie ma mechanicznej blokady położenia. Obwody sterowania są zabezpieczone wspólnym bezpiecznikiem topikowym 2A. Uszkodzenie tego bezpiecznika blokuje pracę całego przekaźnika. Obudowa Wysokoudarowe tworzywo sztuczne w kolorze szarym. Klasa szczelności IP54. Przekaźniki MS... są przeznaczone do montażu natynkowego wewnątrz pomieszczeń. B A F D L I H Zanik zasilania Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora. K E C G 48

49 EQ/DQ/ER/DR Akcesoria elektryczne Nr art. maks. P Typ [kw] [kg] A B C D E F G H I K L MSE 1 (1.3kW) IP54 H ,3, Nr art. maks. P Typ [kw] [kg] A B C D E F G H I K L MSD 1 (2.5kW) IP54 H ,5, MSD 2 (2.5kW) IP54 H ,5, MSE 1 MSD 1 MSD 2 L1 N TK TK L1 L2 L3 N U V W TK TK L1 L2 L3 N V 1 W 1 W 2 V 2 TK TK L1 Styki główne N TK TK M 1 ~ 1 biegowy Wentylator L1 L2 L3 Styki główne N U V W TK TK M 3 ~ Wentylator L1 L2 L3 Styki główne N V 1 W 1 W 2 V 2 TK TK M 3 ~ Wentylator Przykład podłączenia zabezpieczenia termicznego jednobiegowego silnika trójfazowego wentylatora Rosenberg z końcówkami termokontaktu wyprowadzonymi na listwę zaciskową silnika: x x x Zabezpieczenie zwarciowe F Wyłącznik PKZMO (PKZM1) z wyzwalaczem zanikowym U-PKZ (Eaton-Moeller) Wyłącznik GS (bezpieczeństwa / serwisowy) TK Wentylator M Podłączenie zabezpieczenia termicznego jednobiegowego silnika jednofazowego wentylatora Rosenberg można wykonać jak dla jednobiegowego silnika trójfazowego, używając jednej fazy. Szczegółowe informacje w broszurze: Wytyczne w zakresie zabezpieczenia termicznego oraz regulacji wentylatorów produkcji Rosenberg. Zapraszamy do pobrania dokumentu z naszej strony internetowej 49

50 EQ/DQ/ER/DR Akcesoria mechaniczne MKA - konsola montażowa (1 para) Wykonana z galwanizowanej blachy stalowej. Zalecana do montażu wentylatorów ER/DR do sufitu lub do ściany. R6 A B ø d a c b R6 otwór dla wielkości 1 Wielkość MKA A B a b c d Nr art. 2/25 I I I /63 I I I BG - kratka ochronna Wykonana z drutu stalowego, standardowo w kolorze m. Do montażu po stronie wlotowej. d a x ß D LK Wielkość BG D LK d a x ß Nr art. 2 P P /315 P x9 35 P x9 4 P x9 45 P ,5 4x9 5 P ,5 4x9 56 P ,5 8x45 63 P ,5 8x45 8 P ,5 8x45 1 P ,5 8x45 1 (dla DQ) P ,5 8x45 5

51 EQ/DQ/ER/DR Akcesoria mechaniczne FRV - króciec elastyczny wlotowy Ramy nośne wykonane są z galwanizowanej blachy stalowej. Znajdującą się pomiędzy nimi część elastyczną stanowi tkany materiał z tworzywa sztucznego PVC. Odporność temp. do +7 C. GF - przeciwkołnierz wlotowy Wykonany z galwanizowanej blachy stalowej. Odporność temp. do +12 C. H GF FRV h D a D i ø LK D a D i z x d Wielkość GF FRV Da LK Di H h z x d Nr art. Nr art. 2 I1-2 I xØ8 25 I-31 I xØ8 3/315 I1-315 I xØ9 35 I1-355 I xØ9 4 I-3551 I xØ9 45 I1-45 I xØ8 5 I1-5 I xØ8 56 I1-56 I xØ1 63 I-71 I xØ1 8 I1-8 I xØ12 1 I1-1 I xØ12 51

52 EQ/DQ/ER/DR Akcesoria mechaniczne - przepustnica żaluzjowa Automatyczna, kwadratowa przepustnica żaluzjowa, przeznaczona do montażu ściennego, w instalacjach średnioi wysokociśnieniowych. Wykonana z tworzywa sztucznego. d ø 5 b c a Wielkość a b c d Nr art. 2 V V /315 V V V V V V V V V

53 Przykład obliczeniowy: Akustyka Przykładowe obliczenia akustyczne Wentylator: EQ 5-4 Wydajność w punkcie pracy: Ciśnienie statyczne: 65 m³/h 75 Pa Charakterystyka pracy: Poziom mocy akustycznej: V[C.F.M.] 5 23V EQ 5-4 ER Na charakterystykach podano poziom mocy akustycznej na wylocie wentylatora LWA6 (liczby otoczone kółkiem) w db(a), skorygowany charakterystyką A (ważony) V V db(a) 13V V V V[m 3 /h] V[m 3 /s] 2.5 Poziom mocy akustycznej po stronie wlotowej Obliczenia: LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) LWA5 w oktawie: LWA5(Okt) = LWA6(Okt) LWA6 [db(a)] - wylot Poziom ciśnienia akustycznego: 2 KROK 1: LWA6 odczytujemy z charakterystyki urządzenia = 78 db(a) 1 Ważony poziom ciśnienia akustycznego LpA, w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. KROK 2: Poziom mocy akustycznej po stronie wlotowej LWA5 obliczamy korzystając ze wzoru: LWA5 = 78 db(a) LpA = LWA ΔL 4 Wartość współczynnika ΔL w zależności od odległości można odczytać z poniższego wykresu. KROK 3: Wartości korekty dla LWA6 odczytujemy z tabeli KROK 4: Obliczamy LWA6(Okt) 3 L [db] a b Obliczenia LWA6(Okt) Σ 1 LWA6 [db(a)] wartość korekty [db] Wynik LWA6(Okt) [db(a)] Wartość całkowita LWA6 musi, poprzez dodawanie logarytmiczne, dać ponownie wynik 78 db(a). KROK 5: Aby obliczyć przybliżone LPA korzystamy ze wzoru 4 i odczytujemy wartości korekty ΔL z wykresu 5 dla interesującej nas odległości, w panujących warunkach (z odbiciem lub bez odbicia dźwięku) [m] a - bez odbicia dźwięku b - z odbiciem dźwięku Przykładowo: w odległości 6 m (dane na osi x) wartość ΔL (dane na osi y) wynosi: - bez odbicia dźwięku: 23 db(a) - z odbiciem dźwięku: 2 db(a) 53

54 Notatki 54
