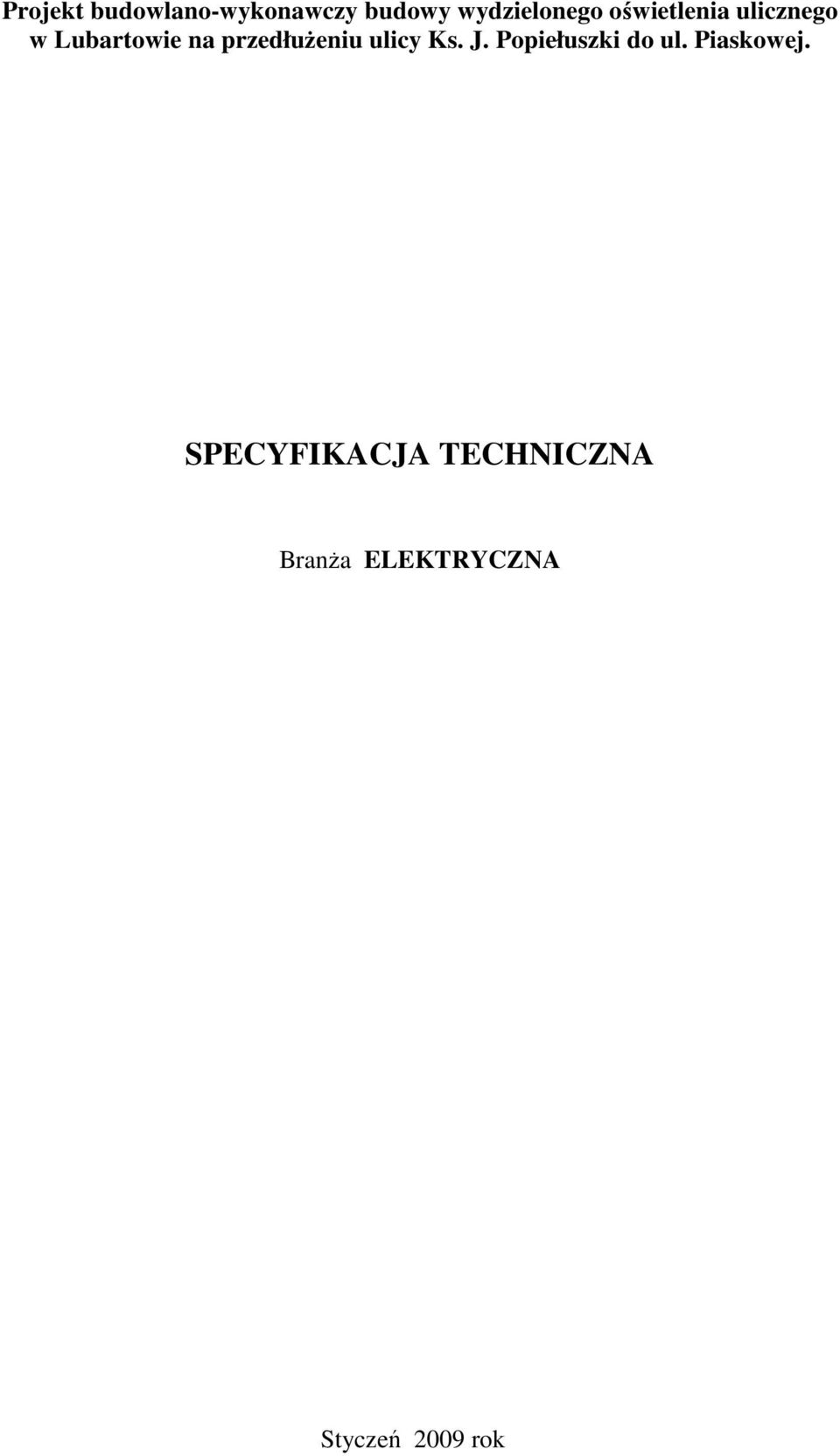

1 Projekt budowlano-wykonawczy budowy wydzielonego oświetlenia ulicznego w Lubartowie na przedłuŝeniu ulicy Ks. J. Popiełuszki do ul. Piaskowej. SPECYFIKACJA TECHNICZNA BranŜa ELEKTRYCZNA Styczeń 2009 rok

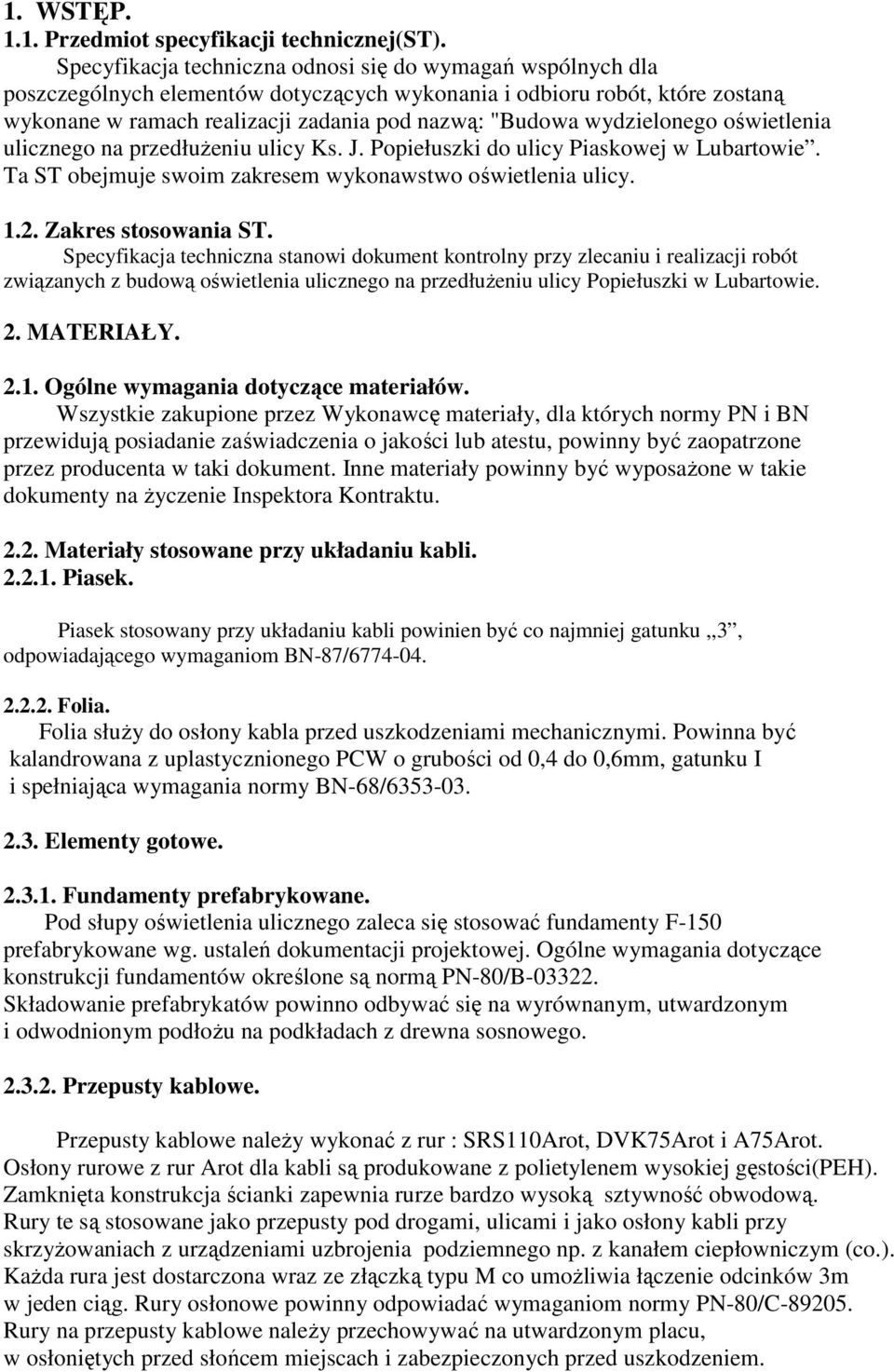

2 1. WSTĘP Przedmiot specyfikacji technicznej(st). Specyfikacja techniczna odnosi się do wymagań wspólnych dla poszczególnych elementów dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach realizacji zadania pod nazwą: "Budowa wydzielonego oświetlenia ulicznego na przedłuŝeniu ulicy Ks. J. Popiełuszki do ulicy Piaskowej w Lubartowie. Ta ST obejmuje swoim zakresem wykonawstwo oświetlenia ulicy Zakres stosowania ST. Specyfikacja techniczna stanowi dokument kontrolny przy zlecaniu i realizacji robót związanych z budową oświetlenia ulicznego na przedłuŝeniu ulicy Popiełuszki w Lubartowie. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów. Wszystkie zakupione przez Wykonawcę materiały, dla których normy PN i BN przewidują posiadanie zaświadczenia o jakości lub atestu, powinny być zaopatrzone przez producenta w taki dokument. Inne materiały powinny być wyposaŝone w takie dokumenty na Ŝyczenie Inspektora Kontraktu Materiały stosowane przy układaniu kabli Piasek. Piasek stosowany przy układaniu kabli powinien być co najmniej gatunku,,3, odpowiadającego wymaganiom BN-87/ Folia. Folia słuŝy do osłony kabla przed uszkodzeniami mechanicznymi. Powinna być kalandrowana z uplastycznionego PCW o grubości od 0,4 do 0,6mm, gatunku I i spełniająca wymagania normy BN-68/ Elementy gotowe Fundamenty prefabrykowane. Pod słupy oświetlenia ulicznego zaleca się stosować fundamenty F-150 prefabrykowane wg. ustaleń dokumentacji projektowej. Ogólne wymagania dotyczące konstrukcji fundamentów określone są normą PN-80/B Składowanie prefabrykatów powinno odbywać się na wyrównanym, utwardzonym i odwodnionym podłoŝu na podkładach z drewna sosnowego Przepusty kablowe. Przepusty kablowe naleŝy wykonać z rur : SRS110Arot, DVK75Arot i A75Arot. Osłony rurowe z rur Arot dla kabli są produkowane z polietylenem wysokiej gęstości(peh). Zamknięta konstrukcja ścianki zapewnia rurze bardzo wysoką sztywność obwodową. Rury te są stosowane jako przepusty pod drogami, ulicami i jako osłony kabli przy skrzyŝowaniach z urządzeniami uzbrojenia podziemnego np. z kanałem ciepłowniczym (co.). KaŜda rura jest dostarczona wraz ze złączką typu M co umoŝliwia łączenie odcinków 3m w jeden ciąg. Rury osłonowe powinny odpowiadać wymaganiom normy PN-80/C Rury na przepusty kablowe naleŝy przechowywać na utwardzonym placu, w osłoniętych przed słońcem miejscach i zabezpieczonych przed uszkodzeniem.

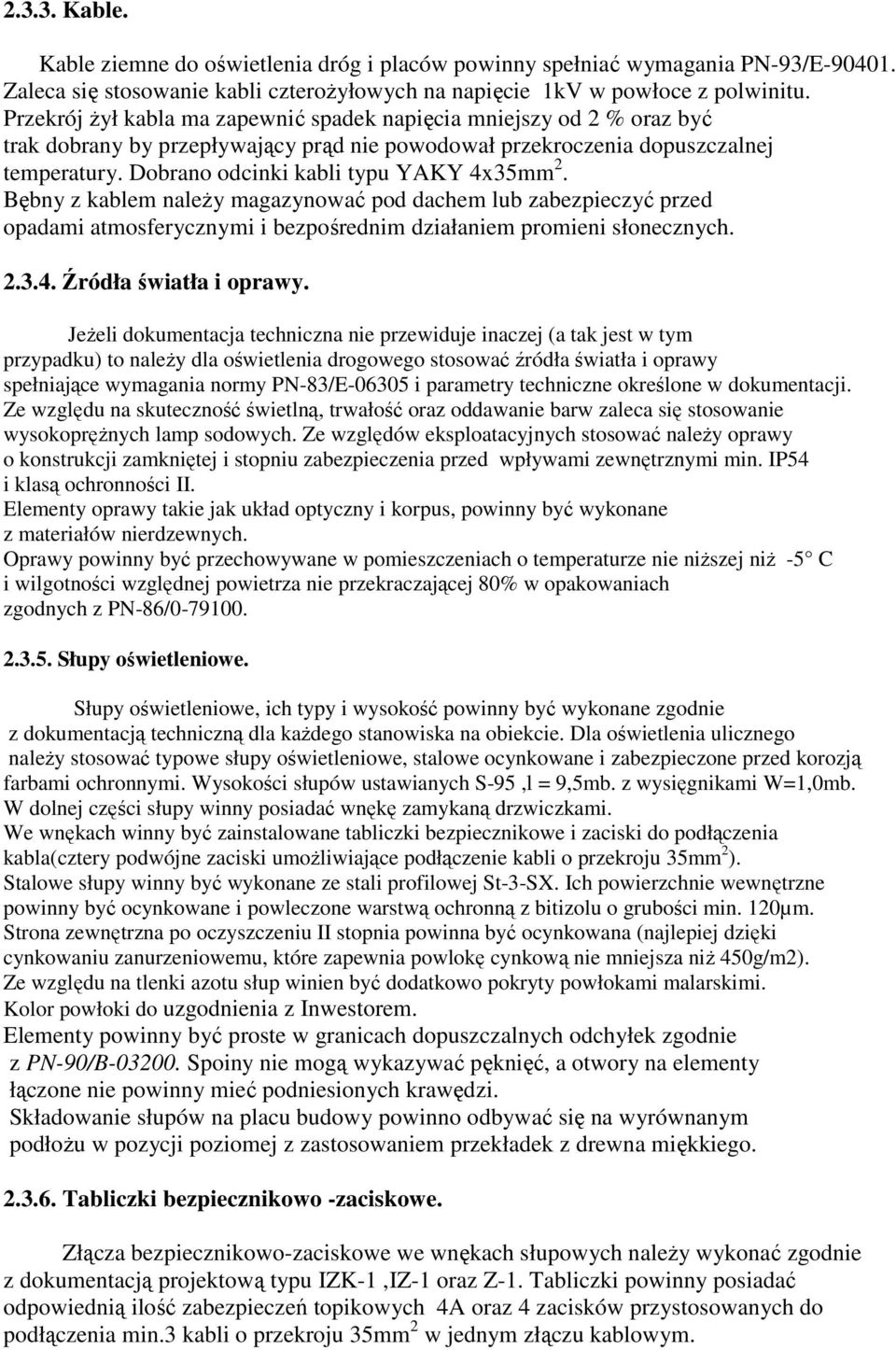

3 Kable. Kable ziemne do oświetlenia dróg i placów powinny spełniać wymagania PN-93/E Zaleca się stosowanie kabli czteroŝyłowych na napięcie 1kV w powłoce z polwinitu. Przekrój Ŝył kabla ma zapewnić spadek napięcia mniejszy od 2 % oraz być trak dobrany by przepływający prąd nie powodował przekroczenia dopuszczalnej temperatury. Dobrano odcinki kabli typu YAKY 4x35mm 2. Bębny z kablem naleŝy magazynować pod dachem lub zabezpieczyć przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych Źródła światła i oprawy. JeŜeli dokumentacja techniczna nie przewiduje inaczej (a tak jest w tym przypadku) to naleŝy dla oświetlenia drogowego stosować źródła światła i oprawy spełniające wymagania normy PN-83/E i parametry techniczne określone w dokumentacji. Ze względu na skuteczność świetlną, trwałość oraz oddawanie barw zaleca się stosowanie wysokopręŝnych lamp sodowych. Ze względów eksploatacyjnych stosować naleŝy oprawy o konstrukcji zamkniętej i stopniu zabezpieczenia przed wpływami zewnętrznymi min. IP54 i klasą ochronności II. Elementy oprawy takie jak układ optyczny i korpus, powinny być wykonane z materiałów nierdzewnych. Oprawy powinny być przechowywane w pomieszczeniach o temperaturze nie niŝszej niŝ -5 C i wilgotności względnej powietrza nie przekraczającej 80% w opakowaniach zgodnych z PN-86/ Słupy oświetleniowe. Słupy oświetleniowe, ich typy i wysokość powinny być wykonane zgodnie z dokumentacją techniczną dla kaŝdego stanowiska na obiekcie. Dla oświetlenia ulicznego naleŝy stosować typowe słupy oświetleniowe, stalowe ocynkowane i zabezpieczone przed korozją farbami ochronnymi. Wysokości słupów ustawianych S-95,l = 9,5mb. z wysięgnikami W=1,0mb. W dolnej części słupy winny posiadać wnękę zamykaną drzwiczkami. We wnękach winny być zainstalowane tabliczki bezpiecznikowe i zaciski do podłączenia kabla(cztery podwójne zaciski umoŝliwiające podłączenie kabli o przekroju 35mm 2 ). Stalowe słupy winny być wykonane ze stali profilowej St-3-SX. Ich powierzchnie wewnętrzne powinny być ocynkowane i powleczone warstwą ochronną z bitizolu o grubości min. 120µm. Strona zewnętrzna po oczyszczeniu II stopnia powinna być ocynkowana (najlepiej dzięki cynkowaniu zanurzeniowemu, które zapewnia powlokę cynkową nie mniejsza niŝ 450g/m2). Ze względu na tlenki azotu słup winien być dodatkowo pokryty powłokami malarskimi. Kolor powłoki do uzgodnienia z Inwestorem. Elementy powinny być proste w granicach dopuszczalnych odchyłek zgodnie z PN-90/B Spoiny nie mogą wykazywać pęknięć, a otwory na elementy łączone nie powinny mieć podniesionych krawędzi. Składowanie słupów na placu budowy powinno odbywać się na wyrównanym podłoŝu w pozycji poziomej z zastosowaniem przekładek z drewna miękkiego Tabliczki bezpiecznikowo -zaciskowe. Złącza bezpiecznikowo-zaciskowe we wnękach słupowych naleŝy wykonać zgodnie z dokumentacją projektową typu IZK-1,IZ-1 oraz Z-1. Tabliczki powinny posiadać odpowiednią ilość zabezpieczeń topikowych 4A oraz 4 zacisków przystosowanych do podłączenia min.3 kabli o przekroju 35mm 2 w jednym złączu kablowym.

4 3. SPRZĘT Ogólne wymagania dotyczące sprzętu. Sprzęt uŝywany przez Wykonawcę powinien uzyskać akceptację Inspektora Kontraktu. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z przyjętym harmonogramem w terminie przewidzianym kontraktem Sprzęt do wykonania oświetlenia drogowego. Wykonawca przystępujący do wykonania oświetlenia drogowego winien wykazać się moŝliwością korzystania z następujących maszyn: -samochodu specjalnego liniowego z platformą i balkonem, -wiertnicy na podwoziu samochodowym ze świdrem do φ70cm, -spawarki transformatorowej, -ręcznej zagęszczarki wibracyjnej spalinowej, -koparki z łyŝką do wykonywania rowów kablowych. 4. TRANSPORT Ogólne wymagania dotyczące transportu. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z przyjętym harmonogramem w terminie przewidzianym kontraktem. 5. WYKONANIE ROBÓT. 5.1 Ogólne zasady wykonania robót. Przed przystąpieniem do montaŝu nowych latarń i linii kablowej naleŝy powiadomić o tym Inspektora Kontraktu i ZE w Lubartowie. Podłączenie kabla zasilającego wybudowane oprawy oświetleniowe do istniejącej szafki oświetlenia ulicznego SzO przy ulicy Popiełuszki w Lubartowie wykonywać ściśle wg. Procedur ZE Lubartów Wykopy pod fundamenty i kable. Przed przystąpieniem do wykonywania wykopów Wykonawca ma obowiązek sprawdzenia terenu, zgodności terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Lokalizacje poszczególnych słupów i rowów kablowych powinny być wyznaczone przez uprawnionego geodetę. - Metoda wykonywania robót ziemnych, głębokość wykopu i rodzaj gruntu. Pod fundamenty prefabrykowane zaleca się wykonywanie wykopów za pomocą świdrów ( wiertnica na podwoziu samochodowym) lub koparką w miejscach nieuzbrojonych. W pobliŝu sieci podziemnych wykopy i kanały kablowe zaleca się wykonywać ręcznie ( wykop wąsko przestrzenny ). Ze względu na nieaktualną obecnie mapę uzbrojenia podziemnego / data opracowania dokumentacji projektowej listopad 2005 rok ) naleŝy przed rozpoczęciem prac ziemnych zaopatrzyć się w aktualny podkład geodezyjny terenu i porównać go z mapą projektową zawartą w dokumentacji budowlanowykonawczej na budowę wydzielonego oświetlenia ulicznego i zaznaczyć ewentualne kolizje. Wykopy pod kabel w pobliŝu innych sieci zaleca się wykonywać ręcznie(wykop wąsko przestrzenny).

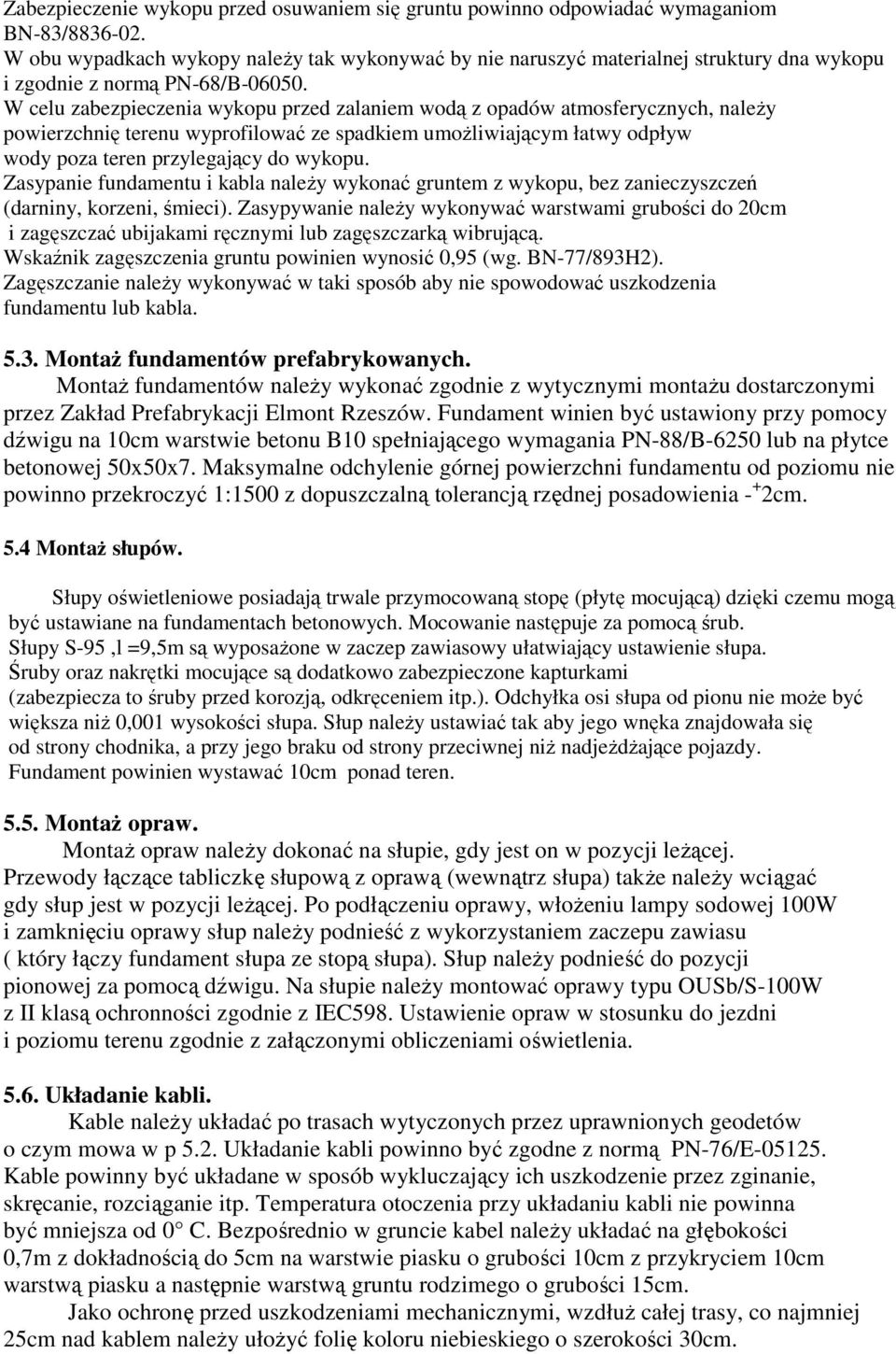

5 Zabezpieczenie wykopu przed osuwaniem się gruntu powinno odpowiadać wymaganiom BN-83/ W obu wypadkach wykopy naleŝy tak wykonywać by nie naruszyć materialnej struktury dna wykopu i zgodnie z normą PN-68/B W celu zabezpieczenia wykopu przed zalaniem wodą z opadów atmosferycznych, naleŝy powierzchnię terenu wyprofilować ze spadkiem umoŝliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Zasypanie fundamentu i kabla naleŝy wykonać gruntem z wykopu, bez zanieczyszczeń (darniny, korzeni, śmieci). Zasypywanie naleŝy wykonywać warstwami grubości do 20cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibrującą. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95 (wg. BN-77/893H2). Zagęszczanie naleŝy wykonywać w taki sposób aby nie spowodować uszkodzenia fundamentu lub kabla MontaŜ fundamentów prefabrykowanych. MontaŜ fundamentów naleŝy wykonać zgodnie z wytycznymi montaŝu dostarczonymi przez Zakład Prefabrykacji Elmont Rzeszów. Fundament winien być ustawiony przy pomocy dźwigu na 10cm warstwie betonu B10 spełniającego wymagania PN-88/B-6250 lub na płytce betonowej 50x50x7. Maksymalne odchylenie górnej powierzchni fundamentu od poziomu nie powinno przekroczyć 1:1500 z dopuszczalną tolerancją rzędnej posadowienia - + 2cm. 5.4 MontaŜ słupów. Słupy oświetleniowe posiadają trwale przymocowaną stopę (płytę mocującą) dzięki czemu mogą być ustawiane na fundamentach betonowych. Mocowanie następuje za pomocą śrub. Słupy S-95,l =9,5m są wyposaŝone w zaczep zawiasowy ułatwiający ustawienie słupa. Śruby oraz nakrętki mocujące są dodatkowo zabezpieczone kapturkami (zabezpiecza to śruby przed korozją, odkręceniem itp.). Odchyłka osi słupa od pionu nie moŝe być większa niŝ 0,001 wysokości słupa. Słup naleŝy ustawiać tak aby jego wnęka znajdowała się od strony chodnika, a przy jego braku od strony przeciwnej niŝ nadjeŝdŝające pojazdy. Fundament powinien wystawać 10cm ponad teren MontaŜ opraw. MontaŜ opraw naleŝy dokonać na słupie, gdy jest on w pozycji leŝącej. Przewody łączące tabliczkę słupową z oprawą (wewnątrz słupa) takŝe naleŝy wciągać gdy słup jest w pozycji leŝącej. Po podłączeniu oprawy, włoŝeniu lampy sodowej 100W i zamknięciu oprawy słup naleŝy podnieść z wykorzystaniem zaczepu zawiasu ( który łączy fundament słupa ze stopą słupa). Słup naleŝy podnieść do pozycji pionowej za pomocą dźwigu. Na słupie naleŝy montować oprawy typu OUSb/S-100W z II klasą ochronności zgodnie z IEC598. Ustawienie opraw w stosunku do jezdni i poziomu terenu zgodnie z załączonymi obliczeniami oświetlenia Układanie kabli. Kable naleŝy układać po trasach wytyczonych przez uprawnionych geodetów o czym mowa w p 5.2. Układanie kabli powinno być zgodne z normą PN-76/E Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza od 0 C. Bezpośrednio w gruncie kabel naleŝy układać na głębokości 0,7m z dokładnością do 5cm na warstwie piasku o grubości 10cm z przykryciem 10cm warstwą piasku a następnie warstwą gruntu rodzimego o grubości 15cm. Jako ochronę przed uszkodzeniami mechanicznymi, wzdłuŝ całej trasy, co najmniej 25cm nad kablem naleŝy ułoŝyć folię koloru niebieskiego o szerokości 30cm.

6 Przy skrzyŝowaniu z innymi instalacjami podziemnymi lub drogami, kabel naleŝy układać w przepustach kablowych (rurach typu Arot). Przepusty powinny być zabezpieczone przed przedostaniem się do ich wnętrza wody i przed ich zamuleniem. Przy skrzyŝowaniu z drogami kable naleŝy układać na głębokości 1m i układać go w przepustach kablowych. Przy okazji robót drogowych, przepusty kablowe naleŝy ułoŝyć w trakcie robót drogowych. Prace ziemne w związku z uzbrojeniem wykonywać ręcznie. Zaleca się przy latarniach, przepustach kablowych i szafce SO pozostawienie z kaŝdej strony 1m zapasu kabla. Po wykonaniu linii kablowej naleŝy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu 2,5kV przy czym rezystancja nie moŝe być mniejsza od 20Momów/km Wykonanie dodatkowej ochrony przeciwporaŝeniowej. System dodatkowej ochrony przeciwporaŝeniowej dostosowany został do systemu istniejącego tj. "TN". Ochrona tego systemu polega na połączeniu części przewodzących dostępnych dla człowieka z uziemieniem lub uziemianym przewodem ochronno-neutralnym PEN. Połączenie takie winno spowodować w warunkach zakłóceniowych samoczynne odłączenie zasilania. KaŜdy słup oświetleniowy zostanie podłączony do uziomu wykonanego z bednarki Fe/Zn 25x4 ułoŝonej w ziemi razem z kablem oświetleniowym, którego oporność w najgorszych warunkach nie przekroczy 10Ω. Uziom z zaciskiem PE znajdującym się przy kaŝdej latami naleŝy łączyć z przewodem uziemiającym wykonanym bednarką. We wnęce kablowo-zaciskowej zacisk PE obudowy latarni ulicznej naleŝy połączyć z zaciskiem N sieci zasilającej przewodem LY10mm 2. Urządzenia i osprzęt oświetleniowy zastosowano w II klasie ochronności i nie wymagają dodatkowej skutecznej ochrony przed dotykiem pośrednim. 6. KONTROLA JAKOSCI ROBÓT Ogólne zasady kontroli jakości robót. Polem kontroli jest stwierdzenie osiągnięcia załoŝonej jakości wykonanych robót przy budowie oświetlenia na przedłuŝeniu ulicy Popiełuszki do ulicy Piaskowej w Lubartowie. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu przekazania Inspektorowi Kontraktu zgodności dostarczonych materiałów z dokumentacją projektową i ST. Materiały posiadające atesty producenta stanowiące ich pełną zgodność z warunkami podanymi w specyfikacji mogą być przez Inspektora Kontraktu (Nadzoru) dopuszczone do uŝytkowania bez badań. Wykonawca powinien powiadomić Inspektora Kontraktu(Nadzoru) o rodzaju i terminie przeprowadzonych badań. Po wykonaniu badań, Wykonawca przedstawia na piśmie wyniki badań do akceptacji przez Inspektora Nadzoru. Wykonawca powiadamia na piśmie Inspektora Nadzoru o mającym nastąpić zakończeniu kaŝdej roboty zanikającej. Wykonawca takŝe powiadamia o odbiorze końcowym Zakład Energetyczny, Inspektora Kontraktu i Inwestora Pomiar natęŝenia oświetlenia. Pomiary naleŝy wykonywać po upływie co najmniej 0,5 godz. od włączenia lamp. Lampy powinny być wyświecone minimum przez 100godzin. Pomiary naleŝy wykonywać przy suchej i czystej nawierzchni, najlepiej wolnej od pojazdów, pieszych i innych obiektów obcych mogących zniekształcić wyniki pomiarów. Pomiarów nie naleŝy przeprowadzać podczas nocy księŝycowych oraz złych warunków atmosferycznych (mgła, śnieŝyca, deszcz, unoszący się kurz itp.). Do pomiarów naleŝy uŝywać przyrządów o zakresie zapewniającym przy kaŝdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary naleŝy przeprowadzać dla punktów jezdni zgodnie z PN-76/E

7 6.3. Ochrona przeciwporaŝeniowa. Podczas wykonywania uziomów naleŝy sprawdzić głębokość ułoŝenia bednarki oraz sprawdzić stan połączeń spawanych i skręcanych. Pomiary głębokości ułoŝonej bednarki naleŝy wykonywać co 10m, przy czym bednarka nie powinna być zakopana płycej jak 60cm. Po wykonaniu uziomów naleŝy wykonać pomiar ich rezystancji. Otrzymane wyniki nie mogą być gorsze od określonych w dokumentacji technicznej lub ST. Wszystkie wyniki pomiarów naleŝy zamieścić w protokole pomiarów ochrony przeciwporaŝeniowej Linia kablowa. W czasie wykonywania i po zakończeniu robót kablowych naleŝy przeprowadzić następujące pomiary: - głębokość zakopania kabla, - grubość podsypki nad i pod kablem, - odległość folii ochronnej od kabla, - rezystancje izolacji i ciągłości Ŝył kabla. Wyniki pomiarów przekazać Inspektorowi Kontraktu i Inwestorowi. 7. ODBIÓR ROBÓT. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inspektora Kontraktu, jeŝeli wszystkie pomiary dały wyniki pozytywne. 8. PRZEPISY ZWIĄZANE Normy -PN-80/B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych. -PN-68/B Roboty ziemne budowlane. Wymagania w zakresie badań przy odbiorze. -PN-80/C Rury z nieplastyfikowanego polichlorku winylu. -PN-76/E Oświetlenie dróg publicznych. -PN-55/E Urządzenia elektroenergetyczne. Wyznaczanie obciąŝalności przewodów i kabli. -PN-75/E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. -PN-79/E-063I4 Elektroenergetyczne oprawy zewnętrzne. -PN-93/E Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie 0,6/1kV. -BN-68/ Folia kalandrowana techniczna z uplastycznionego polichlorku winylu. -BN-89/8984-l7/03 Telekomunikacyjne sieci miejscowe i linie kablowe. Ogólne wymagania i badania. -PN-76/E-05l25 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Inne dokumenty. -Przepisy Budowy Urządzeń Elektroenergetycznych Rozporządzenie Ministra Budownictwa i Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy w budownictwie - l Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych część V. Instalacje Elektryczne 1973, - Rozporządzenie Ministra Przemysłu z dn I990 w sprawie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŝeniowej. Opracował: Stanisław Mitura upr.nr1110/lb/90
