3 O NAS Jesteśmy wiodącą firmą świadczącą usługi z zakresu monitoringu konstrukcji w sektorze budownictwa inżynieryjnego o specjalności geotechnicznej. Nasza oferta obejmuje kompleksowe usługi związane z badaniami fundamentów głębokich oraz monitorowaniem stanu konstrukcji wspomagające ocenę stanu technicznego oraz bezpieczeństwa użytkowania obiektów budowlanych. Naszym celem jest dostarczenie najwyższej jakości usług poprzez analizę potrzeb Klienta, terminową realizacje zadań, stosowanie najnowszych technologii oraz zaangażowanie wykwalifikowanej kadry. Wszystkie zadania postawione przed doświadczonym zespołem projektantów realizujemy indywidualnie pod kątem możliwości zastosowania oraz dopasowanych do potrzeb Klienta rozwiązań technicznych. Posiadamy wieloletnie doświadczenie na europejskim rynku budowlanym, co pozwala nam dobrze poznać potrzeby naszych Klientów i oferować produkty szyte na miarę. Świadczymy nasze usługi na terenie Polski oraz większości krajów Europy. 3

4 OFERTA AUTOMATYCZNY MONITORING KONSTRUKCJI pomiar drgań i hałasu pomiary inklinometryczne w płaszczyźnie pionowej i poziomej pomiary przechyleń obiektów budowlanych pomiary osiadania i uniesienia obiektów budowlanych pomiar naprężeń i odkształceń oraz temperatury za pomocą czujników strunowych i światłowodowych pomiar siły naciągu kotew gruntowych pomiar przemieszczeń i rozwarcia rys BADANIA FUNDAMENTÓW GŁĘBOKICH Próbne obciążenia statyczne pomiar przemieszczeń i siły oraz określenie nośności wyznaczenie odkształceń na długości trzonu badanego elementu przy użyciu tensometrów oraz światłowodów na wciskanie, wyciąganie lub obciążenia poziome przy użyciu pali kotwiących, metoda balastowa lub mieszana Próbne obciążenia dynamiczne pomiar odkształceń i przyśpieszeń wykonywane przy użyciu rejestratora PDA (Pile Driving Analizer) analiza nośności oraz przemieszczeń za pomocą programów PDA-S oraz CAPWAP Badania ciągłości ocena jakości wykonania oraz określenie długości lokalizowanie potencjalnych uszkodzeń lub zmian trzonu dwie metody badania niskoodkształceniowa (Pile Integrity Tester - PIT) oraz ultradźwiękowa (Cross-Hole Analizer - CHA). Badania gwoździ i kotew gruntowych próbne obciążenie na wyciąganie z kontrolą pełzania 4

5 5

6 AUTOMATYCZNY MONITORING KONSTRUKCJI Monitoring wykonuje się w okresie zmian obciążeń lub innych wymuszeń działających na mierzoną strukturę tj. najczęściej podczas realizacji procesów budowlanych w obrębie lub sąsiedztwie obiektu aby zweryfikować założenia projektowe oraz uniknąć nadmiernego wytężenia konstrukcji, a przez to zapobiec ewentualnej awarii. Jednakże dla niektórych obiektów szczególnie ważnych i wrażliwych można też realizować monitoring długotrwały obrazujący zmiany w czasie i pozwalający przewidywać pierwsze symptomy problemów oraz zapobiegać sytuacjom awaryjnym. Stosowane przez nas czujniki i kompletne systemy pomiarowe pozwalają w zależności od potrzeb danego zadania, być łączone z urządzeniami rejestrującymi w sposób bezprzewodowy i realizować pomiary przy zasilaniu akumulatorowym lub solarnym. Częstotliwość wykonywania pomiarów dostosowywana jest indywidulanie i może być zaprogramowana nawet co kilka sekund. Zarejestrowane dane mogą być udostępniane do podglądu na serwerze w czasie rzeczywistym w trybie 24/7. Istnieje również możliwość zaprogramowania automatycznych wiadomości alarmowych wysyłanych do wskazanych osób. Oferujemy pomiary następujących parametrów: pomiar drgań i hałasu pomiary inklinometryczne w płaszczyźnie pionowej i poziomej pomiary przechyleń obiektów budowlanych pomiary osiadania i uniesienia obiektów budowlanych pomiar naprężeń i odkształceń oraz temperatury za pomocą czujników strunowych i światłowodowych pomiar siły naciągu kotew gruntowych pomiar przemieszczeń i rozwarcia rys POMIAR DRGAŃ I HAŁASU Wykonywanie prac budowlanych wiąże się niejednokrotnie z zastosowaniem technologii wywołującej drgania podłoża stanowiące zagrożenie dla sąsiednich obiektów budowlanych a nawet osób w nich przebywających. Odpowiedzialne prowadzenie prac wymaga więc pomiaru poziomu drgań, aby zapobiec lub ograniczyć uciążliwość robót, ewentualne uszkodzenia mogące stanowić przyczynę awarii lub katastrofy budowalnej. Pomiary drgań realizuje się najczęściej przy pracach związanych z realizowaniem robót ziemnych (np. wibracyjne zagęszczanie gruntu), fundamentowych (np. pogrążanie ścianek szczelnych, wbijanie pali oraz wykonywanie kolumn fundamentowych metodami udarowymi lub wibracyjnymi) oraz rozbiórkowych, a także przy drganiach związanych z ruchem drogowym i kolejowym. 6

7 Badanie wykonuje się za pomocą specjalistycznego urządzenia rejestrującego, do którego podłącza się geofon pozwalający na mierzenie następujących parametrów drgań w funkcji czasu w trzech kierunkach (x, y, z): prędkość, przyspieszenie, częstotliwość. Dodatkowo istnieje również możliwość równoległego pomiaru hałasu za pomocą specjalistycznego mikrofonu. Czas badania oraz interwały zapisu pomiarów dopasowuje się do konkretnego przypadku, wymań normowych oraz wymagań klienta. INKLINOMETRY Pomiary inklinometryczne służą do kontroli rzeczywistych deformacji i przesuwów konstrukcji obciążanych siłami poziomymi, takich jak mury i ściany oporowe, obudowy wykopów, ścianki szczelne, a także budowli ziemnych oraz skarp narażonych na poziome ruchy górotworu. Dla celów pomiarów osiadań i deformacji pionowych struktur takich jak nasypy czy płyty fundamentowe istnieje również zastosowania inklinometrów mierzących odchylenie od poziomu lub ukosu. wyznaczenie pozycji (np. X, Y i Z) każdego z segmentów, tworząc kształt i jego zmianę. Urządzenia rejestrujące przesyłają rezultaty na serwery danych w czasie rzeczywistym. POMIAR PRZECHYLEŃ Dla potrzeb pomiaru przechyleń konstrukcji takich jak wysokie budynki, konstrukcje oporowe, mosty itp. nasza firma oferuje automatyczne precyzyjne pochyłomierze umożliwiające pomiar przechyleń w jednym lub dwu kierunkach i udostępnienie danych w czasie rzeczywistym na serwerze danych. Dla miejsc, gdzie prowadzenie przewodów pomiarowych jest utrudnione istnieje możliwość zastosowania modelu bezprzewodowego. Badanie polega na systematycznym pomiarze pochylenia na długości konduktów (rur) pomiarowych zainstalowanych w mierzonej strukturze. Porównanie wyników poszczególnych pomiarów realizowanych w odstępach czasu obrazuje zmiany pochylenia poszczególnych fragmentów konduktu, co w efekcie pokazuje zmianę pochylenia i położenia poszczególnych fragmentów mierzej struktury. Pomiary mogą być realizowane poprzez ręczne wprowadzanie sondy inklinometrycznej do konduktów pomiarowych lub też w sposób automatyczny za pomocą sond zamontowanych w konduktach na stałe i podłączonych do urządzeń rejestrujących i przesyłających rezultaty pomiarów na serwery w trybie rzeczywistym. Alternatywą dla pomiarów za pomocą czujników inklinometrycznych jest zastosowanie czujników Shape Accel Array (tj. np. SAA firmy Measurand). Ciąg takich czujników zamontowanych w kondukcie pomiarowym pozwala na precyzyjny pomiar zmiany kształtu (tj. przechylenia, deformacje) konduktu pomiarowego zamontowanego w mierzonej konstrukcji. Konstrukcja czujników pozwala na zamontowanie go również w konduktach poziomych aby mierzyć pionowe odkształcenia struktur takich jak płyty fundamentowe, rurociągi, kanały ściekowe oraz nasypy. Czujniki składają się z szeregu sztywnych segmentów, których połączenia pozwalają na ruch w dowolną stronę, lecz zapobiegają obrotowi. Technologia MEMS pozwala na mierzenie przechyleń każdego z segmentu w dwóch kierunkach, co przez zastosowane oprogramowania powala na 7

8 8

9 OSIADANIA i UNIESIENIA Hydrostatyczny system niwelacji pozwala na pomiar zmian wzajemnego położenia punktów pomiarowych rozmieszczonych na monitorowanych obiekcie i powiązanych punktów referencyjnych. Pomiary polegają na pomiarze różnicy ciśnienia cieczy wypełniającej instalację łączącą poszczególne czujniki, co pozwala bardzo precyzyjnie wyznaczenie zmiany poziomu każdego z czujników. Typowe zastosowania obejmują ciągłe monitorowanie osiadań i uniesień obiektów takich jak budynki, wykopy, tory kolejowe, mosty oraz tunele. System ten jest szczególnie dostosowany do środowiska, w którym nie ma możliwości zastosowania konwencjonalnych technik geodezyjnych oraz wymagane jest dokonywanie pomiarów konstrukcji w czasie rzeczywistym pod kątem ruchów pionowych, które mogą występować na skutek osiadania lub uniesienia. Korzyściami wynikającymi z zastosowania systemu jest wysoka dokładność, możliwość pełnego monitorowania konstrukcji z wszystkich stron przy pomocy pojedynczego systemu oraz niewielki zakres prac konserwacyjnych. W wielu przypadkach w celu monitoringu obiektów budowlanych niezbędne są pomiary geodezyjne wykonywane 7 dni w tygodniu przez całą dobę, przez wiele miesięcy, czy lat, w krótkich interwałach czasu. Do realizacji takich pomiarów nasza firma oferuje zrobotyzowane urządzenia Total Station. ODKSZTAŁCENIA i NAPRĘŻENIA Informacja o rzeczywistych naprężeniach występujących w istniejącej konstrukcji jaką można uzyskać w celu weryfikacji założeń projektowych i sprawdzenia bezpośredniego zagrożenia ewentualną awarią. Ma to szczególne znaczenie w przypadku przyjęcia na etapie projektu pewnych założeń jako szacunków, bądź też potrzeby optymalizacji konstrukcji. Monitoring naprężeń wykonuje się najczęściej dla konstrukcji stalowych, żelbetowych lub betonowych takich jak mosty, budynki wysokie, pale fundamentowe, obiekty o nietypowej i wrażliwej konstrukcji, ale także dla konstrukcji ziemnych takich jak nasypy ziemne i z gruntu zbrojonego. Pomiary wykonuje się za pomocą czujników odkształceń, które mogą być: elektrooporowe strunowe światłowodowe. Każda z tych technologii ma swoje ograniczenia, wobec czego należy je dobierać indywidualnie dla konkretnego zadania inwestycyjnego. Dają one możliwość pomiarów osiadania, uniesienia, przesunięcia oraz obrotu kilkudziesięciu punktów w zasięgu kilkudziesięciu do kilkuset metrów oraz udostępniają wyniki pomiarów w czasie rzeczywistym na serwerze danych. 9

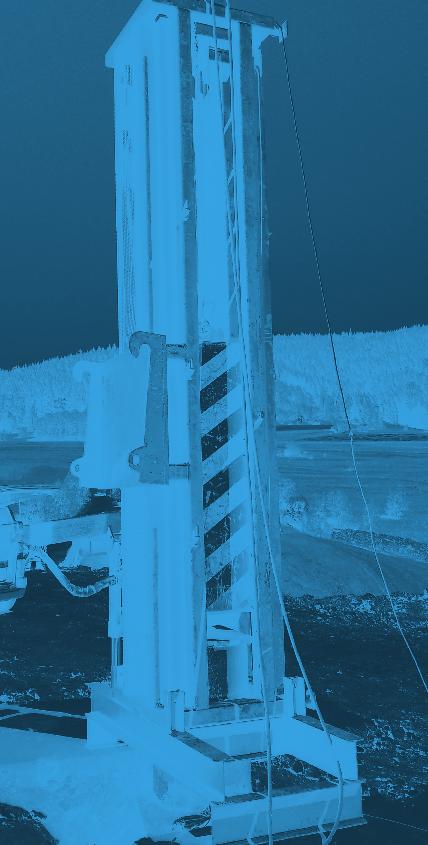

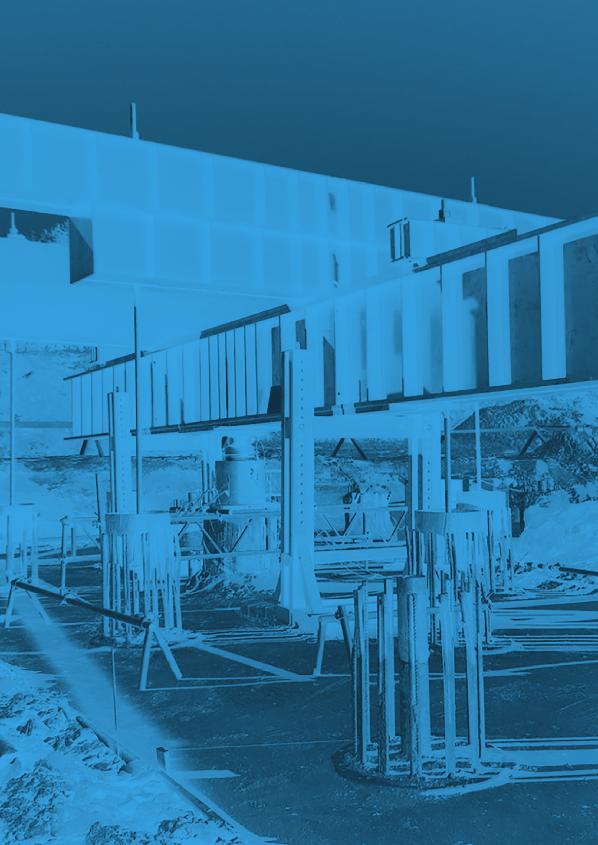

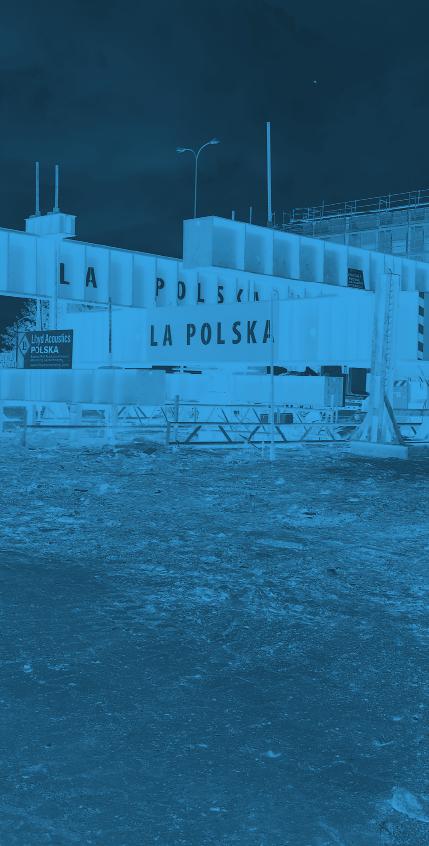

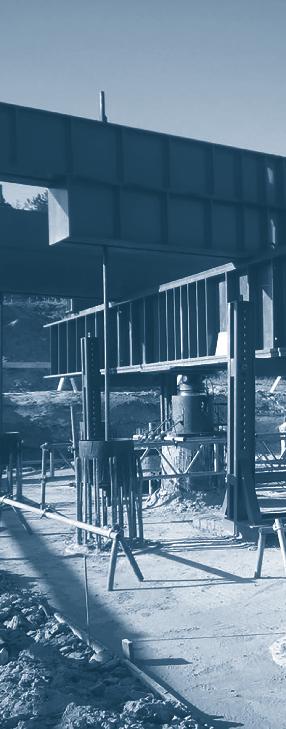

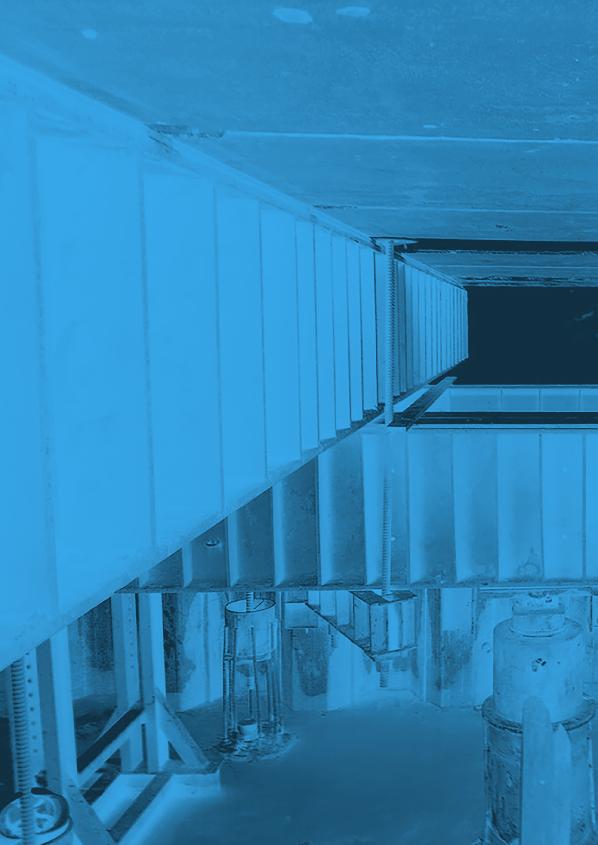

10 PRÓBNE OBCIĄŻENIA STATYCZNE Obciążenia statyczne pali wykonujemy nowoczesnymi w pełni zautomatyzowanymi zestawami obciążająco pomiarowymi, które umożliwiają bezobsługowe przeprowadzenie próbnych obciążeń statycznych przy zachowaniu jednocześnie wszelkich norm technicznych oraz norm dokładności pomiaru. Zdalny zestaw obciążający zapewnia maksimum bezpieczeństwa dla pracowników i osób postronnych bez konieczności wielogodzinnej uciążliwej obsługi zespołu techników przy jednoczesnym pełnym podglądzie w czasie rzeczywistym zarejestrowanych wyników i możliwej ewentualnej kontroli i zmiany kolejnych stopni obciążenia. Badania wykonuje się w oparciu o normy krajowe (np. PN-83/B i Eurokod 7) oraz zagraniczne (np. ASTM), a także na podstawie Szczegółowych Specyfikacji Technicznych, indywidualnych wytycznych Projektantów i Zamawiających. PRÓBNE OBCIĄŻENIA DYNAMICZNE Próbne obciążenia dynamiczne pali polegają na wykorzystaniu zjawiska rozchodzenia się fali naprężeń wzbudzonej w trzonie pala poprzez uderzenie głowicy bijakiem o ciężarze odpowiadającym minimum 1 2% nośności pala. Rozchodzenie fali naprężeniowej rejestruje się za pomocą czujników zamontowanych do betonu z boku trzonu pala i podłączonych do przenośnego rejestratora danych. Przyspieszenie i odkształcenie (naprężenie) zarejestrowane w momencie uderzenia bijakiem pozwalają na określenie nośności badanego pala oraz zależności obciążenie osiadanie wykorzystując model analityczny młot pal grunt. Badania wykonuje się w oparciu o normy krajowe PN-EN oraz zagraniczne w szczególności ASTM D 4945 Standard Test Method for High-Strain Dynamic Testing of Piles, a także na podstawie Szczegółowych Specyfikacji Technicznych, indywidualnych wytycznych Projektantów i Zamawiających. BADANIA CIĄGŁOŚCI Badania jakościowe nazywane również powszechnie badaniami ciągłości służą do szybkiego sprawdzenia i potwierdzenia jakości wykonanych fundamentów specjalnych tj. wszelkiego rodzaju betonowe i żelbetowe pale i kolumny fundamentowe oraz ściany szczelinowe. Spośród dostępnych i stosowanych na rynku metod badań należy przede wszystkim wymienić: Metoda Sonic Echo (tzw. PIT Pile Integrity Tester lub PET Pile Echo Tester) wykorzystująca zjawisko rozchodzenia się fali dźwiękowej w trzonie pali/ kolumn. Metoda służąca do zgrubnej (przybliżonej) weryfikacji długości i ciągłości trzonów betonowych i żelbetowych. Ze względu na prostotę jej wykonywania pozwalająca na sprawdzenie przez technika nawet do ok szt. elementów w trakcie jednej zmiany roboczej. Metoda CSL (tzw. Crosshole Sonic Logging) podobnie jak metoda Sonic-Echo wykorzystuje zjawisko rozchodzenia się fali akustycznej w trzonie badanych elementów, jednakże fala wywoływana jest nie przez uderzenie a przez specjalny nadajnik i odbiornik wprowadzany wewnątrz pala. Aby przeprowadzić więc takie badanie konieczne jest uprzednie jego zaplanowanie oraz wcześniejsze przygotowanie specjalnych kanałów dostępowych w postaci rurek stalowych lub PVC. Metoda pozwala na weryfikację lokalizacjii wielkości ewentualnej nieciągłości lub inkluzjigruntu. BADANIA GWOŹDZI I KOTEW GRUNTOWYCH W celu sprawdzenia nośności oraz jakości wykonania kotew i gwoździ gruntowych wykonuje się próbne obciążenia na wyciągania z pomiarem pełzania (przyrostu przemieszczenia w czasie przy stałej sile) badanego elementu. Specyfika konstrukcji kotew i gwoździ sprawia, że badania wykonuje się zwykle na elementach ukośnych opierając konstrukcje stanowiska na kotwionej ścianie oporowej lub na powierzchni skarpy. Ilości badań, siły oraz dopuszczalne pełzanie dopasowuje się z wytycznymi projektanta oraz aktualnymi normami. 10

11 11
