1 URZĄDZENIA DO POMIARU SZCZELIN I PĘKNIĘĆ Elektryczne i wibracyjne szczelinomierze są przeznaczone do monitorowania pęknięć powierzchni i spoin w konstrukcjach betonowych oraz skałach. Zespół przyrządów zawiera czujnik stały oraz element ruchomy, obie części są wyposażone w element mocujący (kołki rozporowe). Kołki zazwyczaj zamontowane są po przeciwnych stronach szczelinomierza. Czujnik przesunięć mieści się wewnątrz szczelinomierza. Umożliwia on pomiar zmiany odległości pomiędzy kołkami CRID jest zintegrowanym automatycznym systemem monitorowania szczelin oraz pęknięć budynków i zabytków. Łatwe do instalacji i odczytu Ręczny lub automatyczny odczyt przy użycia rejestratora danych Zakres pracy do 150 mm Odporny na korozję i odporny na ciśnienie do 20 MPa. Możliwy trzyosiowy monitoring światłowodowy

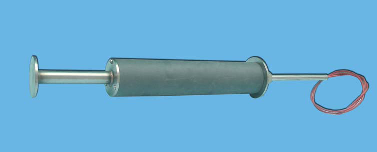

2 EKEKTRONICZNE SZCZELINOMIERZE Szczelinomierze elektryczne składają się z: Elektryczne lub wibracyjne strunowe przetworniki przemieszczeń, umieszczane są w korpusach ze stali nierdzewnej, montowane są kołkami rozporowymi. Podstawa połączona jest ze wspornikiem przegubem kulowym. Wspornik osadzony jest w otworze o średnicy 14mm. Drugi koniec układu pomiarowego montowany jest na wsporniku przegubem samosmarującym. Ruchomy element przetwornika podłączony jest do przetwornika przemieszczeń (szczelinomierza) wykonanego ze stali nierdzewnej. Dwa złącza kulowe, samosmarujące, pozwalają na boczne odchylenia czujnika do +-10 stopni w płaszczyznach prostopadłych do osi Y-Z bez wpływu na funkcjonowanie szczelinomierza. SPECYFIKACJA TECHNICZNA Model 0D313S010VW 0D313S050VW 0D313S100VW 0D313S150VW 0D313SA1000 0D313SA5000 0D313SAE100 0D313SAE500 0D313SO25VW 0D313SA2500 Typ czujnika Liniowy przetwornik strunowy Liniowy potencjometr Zakres Dokładność całkowita <0.5%FS <0.5%FS <0.5%FS <0.5%FS <0.3%FS <0.25%FS <0.2%FS <0.15%FS Rozdzielczość 0.01 mm (zależne od urządzenia do odczytu) 0.01 mm (zależne od urządzenia do odczytu) Sygnał 4-20 ma Częstotliwość (VW), Ohm (T) wyjściowy (wymagane napięcie) Zasilanie V DC Temperatura pracy - 20 C +80 C - 20 C +60 C Obudowa czujnika 16 mm średnica 16 mm średnica Odległość 250mm mocowania ±30mm 300mm ±50mm 400mm ±50mm 300mm ±50mm 500mm ±100mm Typ mocowania dwa kołki rozporowe na każdy szczelinomierz dwa kołki rozporowe na każdy szczelinomierz Długość [mm] złożony Długość [mm] rozciągnięty Stal nierdzewna Stal nierdzewna Masa [kg]

3 AKCESORIA 0D313A15000 Element do montażu kotew o zasięgu 150 mm i dłuższych 0D31Y1DTE00 Mocowanie ze stali nierdzewnej do szczelinomierzy. Mocowanie to umożliwia pomiar wzdłuż osi - Y w dwóch płaszczyznach. 0D31Z1DTE00 Mocowanie ze stali nierdzewnej do szczelinomierzy. W połączeniu z 0D31Y1DTE00 można przeprowadzać pomiary szczelin, pęknięć w trzech płaszczyznach. Szczelinomierze strunowo wibracyjne Szczelinomierze przeznaczone są do monitorowania ruchów i przemieszczeń dylatacji w dużych konstrukcjach betonowych takich jak zapory, przyczółki, fundamenty. Z reguły są one zainstalowane w poprzek szczeliny dylatacyjnej w celu kontroli jej rozszerzenia lub zmniejszenia. Szczelinomierze składają się z nierdzewnej stalowej obudowy która ma na końcach dwie sztywno mocowane podpory. Specjalny projekt czujnika wewnętrznego pozwala kontrolować poprzeczne ścinające ruchy dylatacji. Model 0D314C100VW 0D314C150VW Metoda instalacji Typ czujnika Przetwornik z wibrującą struną Zakres 100 mm 150 mm Dokładność całkowita Przystosowanie ścinania Sygnał wyjściowy Poziom zabezpieczeń Odległość pomiędzy celami <0,5% FS do 30 mm Częstotliwość (VW), Ohm (T) IP68 (wodoodporność do 7 MPa) 500 mm Odległość kołków mocujących 710 mm 845 mm Średnica celu 75 mm Żelazo galwanizowane / PCV Skrajne punkty szczelinomierzy są osadzone w poprzek szczeliny w betonie. Ze względu na połączenie, szczelinomierz pozwala zbadać przemieszczenie maksymalne do 30 mm wzdłuż prostopadłego kierunku. Kabel elektryczny powinien być ułożony w rurach ochronnych z tworzyw sztucznych. Do instalacji 3-D są przeznaczone wsporniki szczelinomierzy pozwalające na umieszczenie ich w osi Y jak i Z.

4 Szczelinomierze elektryczne (elektryczne mierniki rozbieżności) Model D313F025VW D313F050VW D313FA2500 D313FA5000 Zakres 25 mm 50 mm 25 mm 50 mm Typ czujnika Przetwornik z wibrującą struną Liniowy potencjometr Dokładność całkowita <0,5% FS <0,5% FS <0,3% FS <0,25% FS Rozdzielczość 0,01 mm (zależne od rejestratora danych) Sygnał wyjściowy Częstotliwość (VW), Ohm (T) 4-20 mv (pętla prądowa) Zasilanie V (prąd stały) Temperatura pracy C C Obudowa czujnika o średnicy 16 mm Płyta mocująca czujnika 340 x 35 mm Typ mocowania trzy kołki rozporowe na każdy szczelinomierz Długość bazowa do 10 m (zależne od zamówienia) Struna linka pokryta kevlarem o średnicy 2 mm struna invarowa o średnicy 0,33 na zamówienie Współczynnik rozszerzalności linka kevlarowa 2.3 x 10-6 / C, struna invarowa 1.5 x 10-6 / C liniowej Stal nierdzewna Masa 1,8 kg 1,8 kg Są one wykorzystywane do monitorowania przemieszczeń pomiędzy dwoma przeciwległymi powierzchniami w wyrobiskach podziemnych i tunelach. Przetwornik elektryczny mieści się w nierdzewnym stalowym korpusie zamontowanym na płytce. Całość może być zainstalowana poziomo lub pionowo. Kevlarowa linka łączy przetwornik z docelowym punktem pomiarowym. Na końcu szczelinomierza zamontowana jest rolka pozwalająca na ruch kevlarowej linki pomiędzy dwoma prostopadłymi powierzchni. Punkt pomiarowy może znajdować w odległości 10m od przetwornika. Gwarancję naciągu kevlarowej linki, zapewnia stalowa sprężyna usytuowana wewnątrz czujnika. Kompatybilność elektromagnetyczna zgodnie z normą EN i EN A1 CRID System monitoringu szczelin CRID jest to zintegrowany system opracowany w celu monitorowania szczelin na budynkach i budowlach w dyskretny, nie rzucający się w oczy sposób. System składa się z zestawu czterech miniaturowych czujników elektrycznych (szczelinomierze), i niewielkich rozmiarów kompaktowego urządzenia do odczytu. CRID umożliwia monitorowanie do czterech szczelin przy użyciu zautomatyzowanego urządzenia do pomiarów i przetwarzania danych. Rejestrator danych IP67 może przechowywać do 43,000 pomiarów, które można łatwo ściągnąć do przenośnego komputera za pomocą kabla USB.

5 Specyfikacja techniczna Model 0D3CRID2500 0D3CRID5000 Rejestrator danych (OAHOBO4V120) Liczba kanałów Zakres pracy 0-25 mm (±12.5 mm) 0-50 mm (±25 mm) 4 (cztery) Liniowość 0,25% FS Rozdzielczość 0,6 mv Dokładność ± 0,2% FS Dokładność ± 2 mv Sygnał wyjściowy Napięcie Pojemność 64 k (43000 danych) Temperatura Port -20 C +60 C pracy USB 2.0 Odległość System operacyjny pomiędzy mocowaniem 140 mm ±50 mm 160 mm ±50 mm Windows/ Macintosh Typ mocowania 4 kołki rozporowe FISHER 9 mm Zasilanie 3 V bateria litowa (rejestrator) 9 V bateria litowa (czujnik) Wymiary Klasa wodoodporności Kabel elektryczny Średnica zewnętrzna 15 mm max. długość 170mm Oprogramowanie CRID Stal nierdzewna IP67 Średnica zewnętrzna 15 mm max. długość 220mm 4 przewody ekranowane w płaszczu PCV Ogromne możliwości oprogramowania HOBOware pozwalają na sporządzanie wykresów i filtrowanie danych. Funkcja analizowania pozwala wyodrębnić najważniejsze informacje z zarejestrowanych danych. Funkcja ta właściwie tworzy nowe serie danych które mogą być przedstawione na wykresie lub eksportowane. Funkcja filtrowania danych pozwala użytkownikowi przedstawić dane w odstępach sekund, minut, godzin oraz dni. Pozostałe funkcje obsługiwane są jednym poleceniem eksportuj do programu Microsoft Excel lub innych kompatybilnych z ASCII, obsługiwane są międzynarodowe formaty daty i godziny oraz kopiowanie i wklejanie wykresów do innych programów. Temperatura pracy -20 C +70 C
