1 ZESZYT 13/2007 (1004) BIULETYN CEN OBIEKTÓW BUDOWLANYCH BCO część II - OBIEKTY INŻYNIERYJNE I PÓŁROCZE 2007 R.

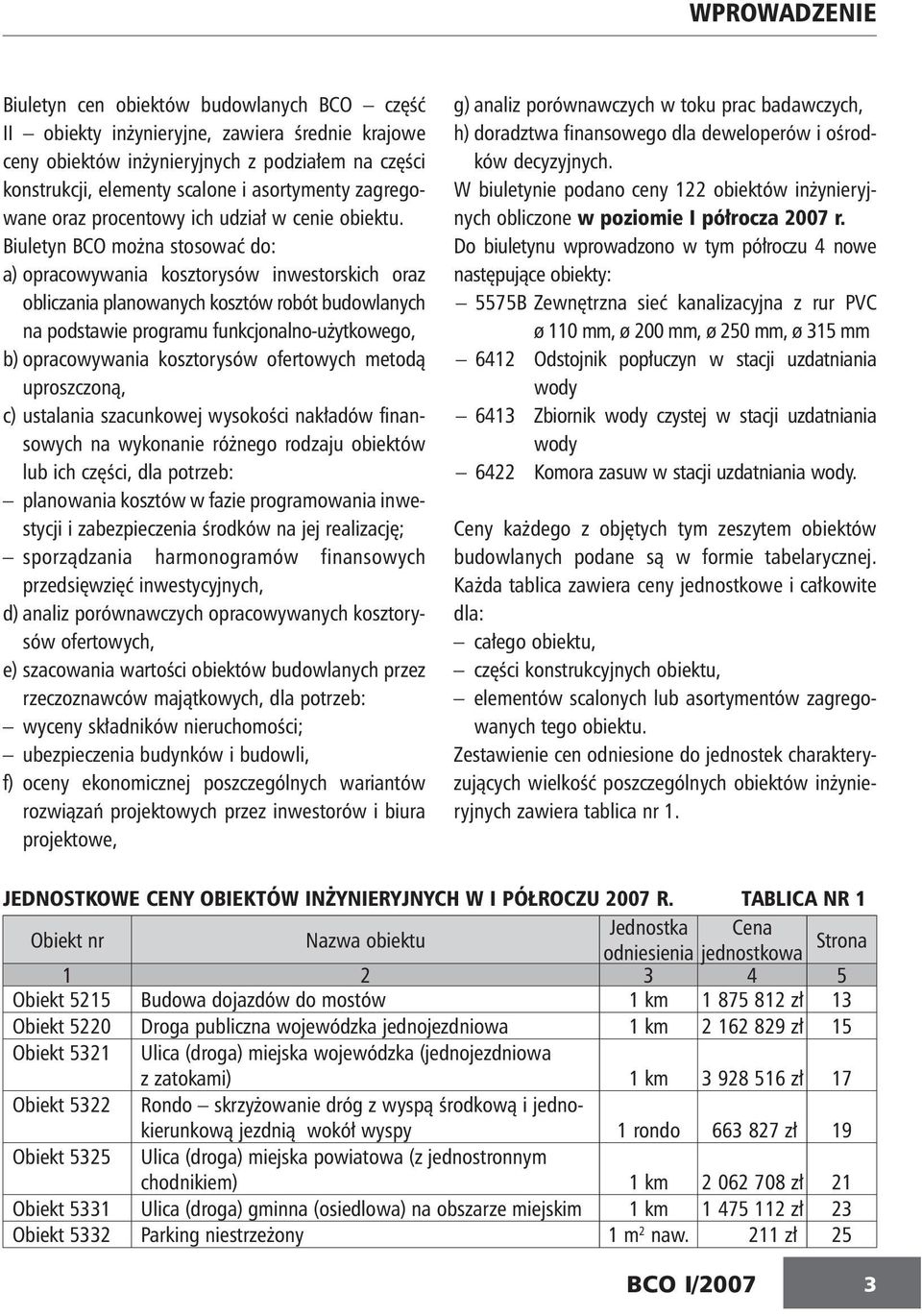

2 Biuletyn cen obiektów budowlanych BCO część II obiekty inżynieryjne, zawiera średnie krajowe ceny obiektów inżynieryjnych z podziałem na części konstrukcji, elementy scalone i asortymenty zagregowane oraz procentowy ich udział w cenie obiektu. Biuletyn BCO można stosować do: a) opracowywania kosztorysów inwestorskich oraz obliczania planowanych kosztów robót budowlanych na podstawie programu funkcjonalno-użytkowego, b) opracowywania kosztorysów ofertowych metodą uproszczoną, c) ustalania szacunkowej wysokości nakładów finansowych na wykonanie różnego rodzaju obiektów lub ich części, dla potrzeb: planowania kosztów w fazie programowania inwestycji i zabezpieczenia środków na jej realizację; sporządzania harmonogramów finansowych przedsięwzięć inwestycyjnych, d) analiz porównawczych opracowywanych kosztorysów ofertowych, e) szacowania wartości obiektów budowlanych przez rzeczoznawców majątkowych, dla potrzeb: wyceny składników nieruchomości; ubezpieczenia budynków i budowli, f) oceny ekonomicznej poszczególnych wariantów rozwiązań projektowych przez inwestorów i biura projektowe, g) analiz porównawczych w toku prac badawczych, h) doradztwa finansowego dla deweloperów i ośrodków decyzyjnych. W biuletynie podano ceny 122 obiektów inżynieryjnych obliczone w poziomie I półrocza 2007 r. Do biuletynu wprowadzono w tym półroczu 4 nowe następujące obiekty: 5575B Zewnętrzna sieć kanalizacyjna z rur PVC ø 110 mm, ø 200 mm, ø 250 mm, ø 315 mm 6412 Odstojnik popłuczyn w stacji uzdatniania wody 6413 Zbiornik wody czystej w stacji uzdatniania wody 6422 Komora zasuw w stacji uzdatniania wody. Ceny każdego z objętych tym zeszytem obiektów budowlanych podane są w formie tabelarycznej. Każda tablica zawiera ceny jednostkowe i całkowite dla: całego obiektu, części konstrukcyjnych obiektu, elementów scalonych lub asortymentów zagregowanych tego obiektu. Zestawienie cen odniesione do jednostek charakteryzujących wielkość poszczególnych obiektów inżynieryjnych zawiera tablica nr 1. JEDNOSTKOWE CENY OBIEKTÓW INŻYNIERYJNYCH W I PÓŁROCZU 2007 R. TABLICA NR 1 Obiekt 5215 Budowa dojazdów do mostów 1 km zł 13 Obiekt 5220 Droga publiczna wojewódzka jednojezdniowa 1 km zł 15 Obiekt 5321 Ulica (droga) miejska wojewódzka (jednojezdniowa z zatokami) 1 km zł 17 Obiekt 5322 Rondo skrzyżowanie dróg z wyspą środkową i jednokierunkową jezdnią wokół wyspy 1 rondo zł 19 Obiekt 5325 Ulica (droga) miejska powiatowa (z jednostronnym chodnikiem) 1 km zł 21 Obiekt 5331 Ulica (droga) gminna (osiedlowa) na obszarze miejskim 1 km zł 23 Obiekt 5332 Parking niestrzeżony 1 m 2 naw. 211 zł 25 BCO I/2007 3

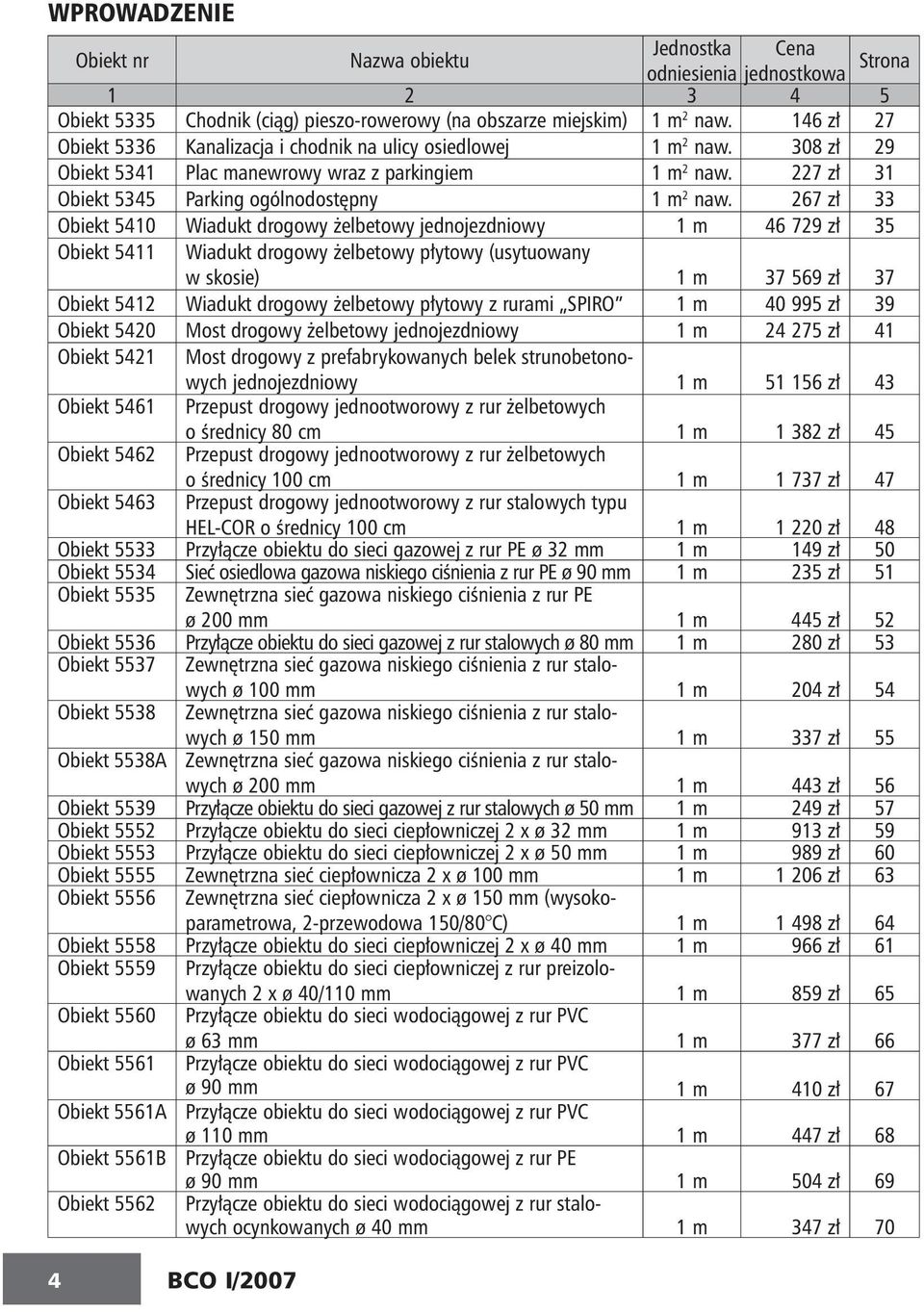

3 Obiekt 5538A WPROWADZENIE Obiekt 5335 Chodnik (ciąg) pieszo-rowerowy (na obszarze miejskim) 1 m 2 naw. 146 zł 27 Obiekt 5336 Kanalizacja i chodnik na ulicy osiedlowej 1 m 2 naw. 308 zł 29 Obiekt 5341 Plac manewrowy wraz z parkingiem 1 m 2 naw. 227 zł 31 Obiekt 5345 Parking ogólnodostępny 1 m 2 naw. 267 zł 33 Obiekt 5410 Wiadukt drogowy żelbetowy jednojezdniowy 1 m zł 35 Obiekt 5411 Wiadukt drogowy żelbetowy płytowy (usytuowany w skosie) 1 m zł 37 Obiekt 5412 Wiadukt drogowy żelbetowy płytowy z rurami SPIRO 1 m zł 39 Obiekt 5420 Most drogowy żelbetowy jednojezdniowy 1 m zł 41 Obiekt 5421 Most drogowy z prefabrykowanych belek strunobetonowych jednojezdniowy 1 m zł 43 Obiekt 5461 Przepust drogowy jednootworowy z rur żelbetowych o średnicy 80 cm 1 m zł 45 Obiekt 5462 Przepust drogowy jednootworowy z rur żelbetowych o średnicy 100 cm 1 m zł 47 Obiekt 5463 Przepust drogowy jednootworowy z rur stalowych typu HEL-COR o średnicy 100 cm 1 m zł 48 Obiekt 5533 Przyłącze obiektu do sieci gazowej z rur PE ø 32 mm 1 m 149 zł 50 Obiekt 5534 Sieć osiedlowa gazowa niskiego ciśnienia z rur PE ø 90 mm 1 m 235 zł 51 Obiekt 5535 Zewnętrzna sieć gazowa niskiego ciśnienia z rur PE ø 200 mm 1 m 445 zł 52 Obiekt 5536 Przyłącze obiektu do sieci gazowej z rur stalowych ø 80 mm 1 m 280 zł 53 Obiekt 5537 Zewnętrzna sieć gazowa niskiego ciśnienia z rur stalowych ø 100 mm 1 m 204 zł 54 Obiekt 5538 Zewnętrzna sieć gazowa niskiego ciśnienia z rur stalowych ø 150 mm 1 m 337 zł 55 Zewnętrzna sieć gazowa niskiego ciśnienia z rur stalowych ø 200 mm 1 m 443 zł 56 Obiekt 5539 Przyłącze obiektu do sieci gazowej z rur stalowych ø 50 mm 1 m 249 zł 57 Obiekt 5552 Przyłącze obiektu do sieci ciepłowniczej 2 x ø 32 mm 1 m 913 zł 59 Obiekt 5553 Przyłącze obiektu do sieci ciepłowniczej 2 x ø 50 mm 1 m 989 zł 60 Obiekt 5555 Zewnętrzna sieć ciepłownicza 2 x ø 100 mm 1 m zł 63 Obiekt 5556 Zewnętrzna sieć ciepłownicza 2 x ø 150 mm (wysokoparametrowa, 2-przewodowa 150/80 C) 1 m zł 64 Obiekt 5558 Przyłącze obiektu do sieci ciepłowniczej 2 x ø 40 mm 1 m 966 zł 61 Obiekt 5559 Obiekt 5560 Obiekt 5561 Obiekt 5561A Obiekt 5561B Obiekt 5562 Przyłącze obiektu do sieci ciepłowniczej z rur preizolowanych 2 x ø 40/110 mm 1 m 859 zł 65 Przyłącze obiektu do sieci wodociągowej z rur PVC ø 63 mm 1 m 377 zł 66 Przyłącze obiektu do sieci wodociągowej z rur PVC ø 90 mm 1 m 410 zł 67 Przyłącze obiektu do sieci wodociągowej z rur PVC ø 110 mm 1 m 447 zł 68 Przyłącze obiektu do sieci wodociągowej z rur PE ø 90 mm 1 m 504 zł 69 Przyłącze obiektu do sieci wodociągowej z rur stalowych ocynkowanych ø 40 mm 1 m 347 zł 70 4 BCO I/2007

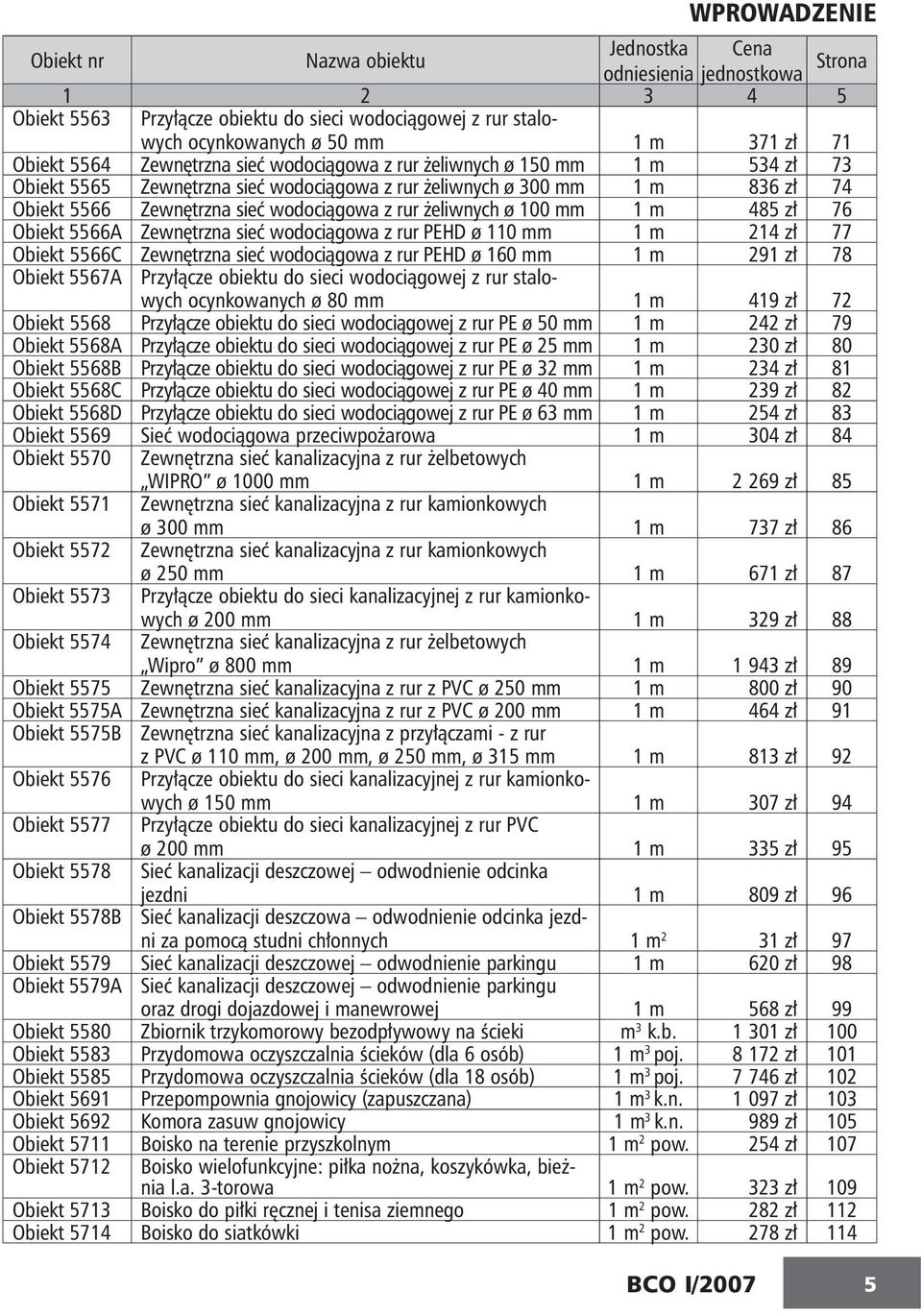

4 Obiekt 5563 Przyłącze obiektu do sieci wodociągowej z rur stalowych ocynkowanych ø 50 mm 1 m 371 zł 71 Obiekt 5564 Zewnętrzna sieć wodociągowa z rur żeliwnych ø 150 mm 1 m 534 zł 73 Obiekt 5565 Zewnętrzna sieć wodociągowa z rur żeliwnych ø 300 mm 1 m 836 zł 74 Obiekt 5566 Zewnętrzna sieć wodociągowa z rur żeliwnych ø 100 mm 1 m 485 zł 76 Obiekt 5566A Zewnętrzna sieć wodociągowa z rur PEHD ø 110 mm 1 m 214 zł 77 Obiekt 5566C Zewnętrzna sieć wodociągowa z rur PEHD ø 160 mm 1 m 291 zł 78 Obiekt 5567A Przyłącze obiektu do sieci wodociągowej z rur stalowych ocynkowanych ø 80 mm 1 m 419 zł 72 Obiekt 5568 Przyłącze obiektu do sieci wodociągowej z rur PE ø 50 mm 1 m 242 zł 79 Obiekt 5568A Przyłącze obiektu do sieci wodociągowej z rur PE ø 25 mm 1 m 230 zł 80 Obiekt 5568B Przyłącze obiektu do sieci wodociągowej z rur PE ø 32 mm 1 m 234 zł 81 Obiekt 5568C Przyłącze obiektu do sieci wodociągowej z rur PE ø 40 mm 1 m 239 zł 82 Obiekt 5568D Przyłącze obiektu do sieci wodociągowej z rur PE ø 63 mm 1 m 254 zł 83 Obiekt 5569 Sieć wodociągowa przeciwpożarowa 1 m 304 zł 84 Obiekt 5570 Zewnętrzna sieć kanalizacyjna z rur żelbetowych WIPRO ø 1000 mm 1 m zł 85 Obiekt 5571 Zewnętrzna sieć kanalizacyjna z rur kamionkowych ø 300 mm 1 m 737 zł 86 Obiekt 5572 Zewnętrzna sieć kanalizacyjna z rur kamionkowych ø 250 mm 1 m 671 zł 87 Obiekt 5573 Przyłącze obiektu do sieci kanalizacyjnej z rur kamionkowych ø 200 mm 1 m 329 zł 88 Obiekt 5574 Zewnętrzna sieć kanalizacyjna z rur żelbetowych Wipro ø 800 mm 1 m zł 89 Obiekt 5575 Zewnętrzna sieć kanalizacyjna z rur z PVC ø 250 mm 1 m 800 zł 90 Obiekt 5575A Zewnętrzna sieć kanalizacyjna z rur z PVC ø 200 mm 1 m 464 zł 91 Obiekt 5575B Zewnętrzna sieć kanalizacyjna z przyłączami - z rur z PVC ø 110 mm, ø 200 mm, ø 250 mm, ø 315 mm 1 m 813 zł 92 Obiekt 5576 Przyłącze obiektu do sieci kanalizacyjnej z rur kamionkowych ø 150 mm 1 m 307 zł 94 Obiekt 5577 Przyłącze obiektu do sieci kanalizacyjnej z rur PVC ø 200 mm 1 m 335 zł 95 Obiekt 5578 Sieć kanalizacji deszczowej odwodnienie odcinka jezdni 1 m 809 zł 96 Obiekt 5578B Sieć kanalizacji deszczowa odwodnienie odcinka jezdni za pomocą studni chłonnych 1 m 2 31 zł 97 Obiekt 5579 Sieć kanalizacji deszczowej odwodnienie parkingu 1 m 620 zł 98 Obiekt 5579A Sieć kanalizacji deszczowej odwodnienie parkingu oraz drogi dojazdowej i manewrowej 1 m 568 zł 99 Obiekt 5580 Zbiornik trzykomorowy bezodpływowy na ścieki m 3 k.b zł 100 Obiekt 5583 Przydomowa oczyszczalnia ścieków (dla 6 osób) 1 m 3 poj zł 101 Obiekt 5585 Przydomowa oczyszczalnia ścieków (dla 18 osób) 1 m 3 poj zł 102 Obiekt 5691 Przepompownia gnojowicy (zapuszczana) 1 m 3 k.n zł 103 Obiekt 5692 Komora zasuw gnojowicy 1 m 3 k.n. 989 zł 105 Obiekt 5711 Boisko na terenie przyszkolnym 1 m 2 pow. 254 zł 107 Obiekt 5712 Boisko wielofunkcyjne: piłka nożna, koszykówka, bieżnia l.a. 3-torowa 1 m 2 pow. 323 zł 109 Obiekt 5713 Boisko do piłki ręcznej i tenisa ziemnego 1 m 2 pow. 282 zł 112 Obiekt 5714 Boisko do siatkówki 1 m 2 pow. 278 zł 114 BCO I/2007 5

5 Obiekt 5715 Rozbieg i zeskok do skoku w dal i trójskoku 1 kpl zł 116 Obiekt 5791 Skate Park 1 m 2 naw. 281 zł 118 Obiekt 5811 Ściana oporowa żelbetowa 1 m zł 120 Obiekt 5831 Maszt stalowy telekomunikacyjny 1 m zł 121 Obiekt 5841 Maszt reklamowy o konstrukcji stalowej 1 m 2 p.u zł 123 Obiekt 5845 Sygnalizator uliczny 1 szt zł 125 Obiekt 5846 Sygnalizacja na skrzyżowaniu 1 szt zł 127 Obiekt 5891 Ekran drogowy 1 m zł 129 Obiekt 6321 Studnia kopana z kręgów żelbetowych o średnicy 1,0 m 1 m zł 131 Obiekt 6411 Zbiornik ścieków dowożonych 1 m 3 k.n zł 133 Obiekt 6412 Odstojnik popłuczyn w stacji uzdatniania wody 1 m 3 k.n. 832 zł 134 Obiekt 6413 Zbiornik wody czystej w stacji uzdatniania wody 1 m 3 k.n. 632 zł 136 Obiekt 6421 Komora zasuw w oczyszczalni ścieków 1 m 3 k.n zł 138 Obiekt 6422 Komora zasuw w stacji uzdatniania wody 1 m 3 k.n. 958 zł 139 Obiekt 6442 Zagęszczacz grawitacyjny osadów 1 m 3 k.n. 696 zł 141 Obiekt 6481 Rurociągi technologiczne 1 m 364 zł 142 Obiekt 7121 Linia oświetlenia zewnętrznego (ulicy, drogi) 1 m 119 zł 143 Obiekt 7122 Oświetlenie parkingu, ulicy 1 m 159 zł 145 Obiekt 7124 Oświetlenie ogrodu, trawnika, placu 1 m 147 zł 147 Obiekt 7125 Linia oświetlenia zewnętrznego wewnątrzosiedlowa 1 m 125 zł 149 Obiekt 7126 Linia oświetlenia zewnętrznego parkingu, terenu zielonego 1 m 120 zł 151 Obiekt 7128 Słupowa stacja transformatorowa 20/100 1 kpl zł 153 Obiekt 7129 Stacja transformatorowa 20/250 jednożerdziowa typ E 1 kpl zł 155 Obiekt 7130 Stacja transformatorowa 20/250 dwużerdziowa typ E 1 kpl zł 157 Obiekt 7151 Linia napowietrzna s.n. 15 kv przewody wielożyłowe izolowane typu Axces 1 km zł 159 Obiekt 7152 Linia napowietrzna s.n. 15 kv przewody izolowane typu PAS 1 km zł 160 Obiekt 7153 Linia napowietrzna s.n. 15 kv 1 km zł 161 Obiekt 7154 Obiekt 7156 Obiekt 7157A Linia napowietrzna s.n. 15 kv przewody nieizolowane Al, słupy typu E 1 km zł 162 Linia napowietrzna niskiego napięcia 0,4 kv wykonana przewodem izolowanym 1 km zł 163 Linia napowietrzna nieizolowana niskiego napięcia 0,4 kv z lampami oświetleniowymi 1 km zł 164 Obiekt 7211 Linia kablowa s.n. 15 kv 1 m 348 zł 166 Obiekt 7223 Linia kablowa rozdzielcza n.n. 1 m 141 zł 167 Obiekt 7226 Przyłącze kablowe ziemne (kabel YAKY 4x240 mm 2, ZK-21) 1 m 321 zł 168 Obiekt 7227 Przyłącze kablowe ziemne (kabel YAKY 4x120 mm 2, ZK-3A) 1 m 130 zł 170 Obiekt 7228 Przyłącze kablowe (kabel YAKY 4x35 mm 2, ZK-22) 1 m 209 zł 171 Obiekt 7251 Linia kablowa zasilająco-sygnalizacyjna 1 m 176 zł 172 Obiekt 7300 Przyłącze telekomunikacyjne wykonane kablem Cu 1 m 86 zł 173 Obiekt 7301 Przyłącze telekomunikacyjne wykonane kablem Cu 1 m 56 zł 175 Obiekt 7791 Telekomunikacyjna linia kablowa światłowodowa 1 km zł 176 Obiekt 8391 Zieleń izolacyjna (strefa ochronna) z zaprawą dołów ziemią urodzajną 1 ha zł BCO I/2007

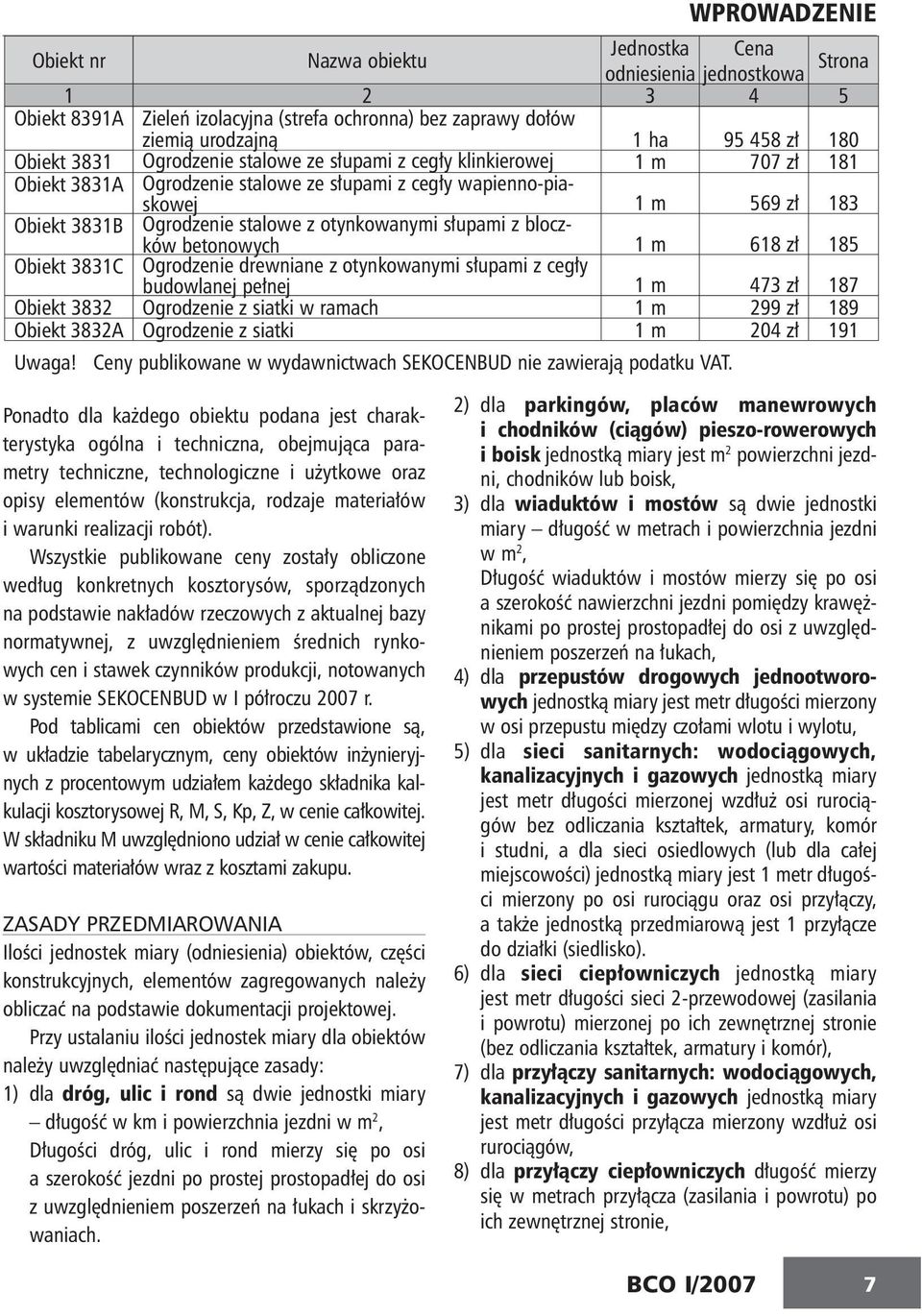

6 Obiekt 8391A Zieleń izolacyjna (strefa ochronna) bez zaprawy dołów ziemią urodzajną 1 ha zł 180 Obiekt 3831 Ogrodzenie stalowe ze słupami z cegły klinkierowej 1 m 707 zł 181 Obiekt 3831A Ogrodzenie stalowe ze słupami z cegły wapienno-piaskowej 1 m 569 zł 183 Obiekt 3831B Ogrodzenie stalowe z otynkowanymi słupami z bloczków betonowych 1 m 618 zł 185 Obiekt 3831C Ogrodzenie drewniane z otynkowanymi słupami z cegły budowlanej pełnej 1 m 473 zł 187 Obiekt 3832 Ogrodzenie z siatki w ramach 1 m 299 zł 189 Obiekt 3832A Ogrodzenie z siatki 1 m 204 zł 191 Uwaga! Ceny publikowane w wydawnictwach SEKOCENBUD nie zawierają podatku VAT. Ponadto dla każdego obiektu podana jest charakterystyka ogólna i techniczna, obejmująca parametry techniczne, technologiczne i użytkowe oraz opisy elementów (konstrukcja, rodzaje materiałów i warunki realizacji robót). Wszystkie publikowane ceny zostały obliczone według konkretnych kosztorysów, sporządzonych na podstawie nakładów rzeczowych z aktualnej bazy normatywnej, z uwzględnieniem średnich rynkowych cen i stawek czynników produkcji, notowanych w systemie SEKOCENBUD w I półroczu 2007 r. Pod tablicami cen obiektów przedstawione są, w układzie tabelarycznym, ceny obiektów inżynieryjnych z procentowym udziałem każdego składnika kalkulacji kosztorysowej R, M, S, Kp, Z, w cenie całkowitej. W składniku M uwzględniono udział w cenie całkowitej wartości materiałów wraz z kosztami zakupu. ZASADY PRZEDMIAROWANIA Ilości jednostek miary (odniesienia) obiektów, części konstrukcyjnych, elementów zagregowanych należy obliczać na podstawie dokumentacji projektowej. Przy ustalaniu ilości jednostek miary dla obiektów należy uwzględniać następujące zasady: 1) dla dróg, ulic i rond są dwie jednostki miary długość w km i powierzchnia jezdni w m 2, Długości dróg, ulic i rond mierzy się po osi a szerokość jezdni po prostej prostopadłej do osi z uwzględnieniem poszerzeń na łukach i skrzyżowaniach. 2) dla parkingów, placów manewrowych i chodników (ciągów) pieszo-rowerowych i boisk jednostką miary jest m 2 powierzchni jezdni, chodników lub boisk, 3) dla wiaduktów i mostów są dwie jednostki miary długość w metrach i powierzchnia jezdni w m 2, Długość wiaduktów i mostów mierzy się po osi a szerokość nawierzchni jezdni pomiędzy krawężnikami po prostej prostopadłej do osi z uwzględnieniem poszerzeń na łukach, 4) dla przepustów drogowych jednootworowych jednostką miary jest metr długości mierzony w osi przepustu między czołami wlotu i wylotu, 5) dla sieci sanitarnych: wodociągowych, kanalizacyjnych i gazowych jednostką miary jest metr długości mierzonej wzdłuż osi rurociągów bez odliczania kształtek, armatury, komór i studni, a dla sieci osiedlowych (lub dla całej miejscowości) jednostką miary jest 1 metr długości mierzony po osi rurociągu oraz osi przyłączy, a także jednostką przedmiarową jest 1 przyłącze do działki (siedlisko). 6) dla sieci ciepłowniczych jednostką miary jest metr długości sieci 2-przewodowej (zasilania i powrotu) mierzonej po ich zewnętrznej stronie (bez odliczania kształtek, armatury i komór), 7) dla przyłączy sanitarnych: wodociągowych, kanalizacyjnych i gazowych jednostką miary jest metr długości przyłącza mierzony wzdłuż osi rurociągów, 8) dla przyłączy ciepłowniczych długość mierzy się w metrach przyłącza (zasilania i powrotu) po ich zewnętrznej stronie, BCO I/2007 7

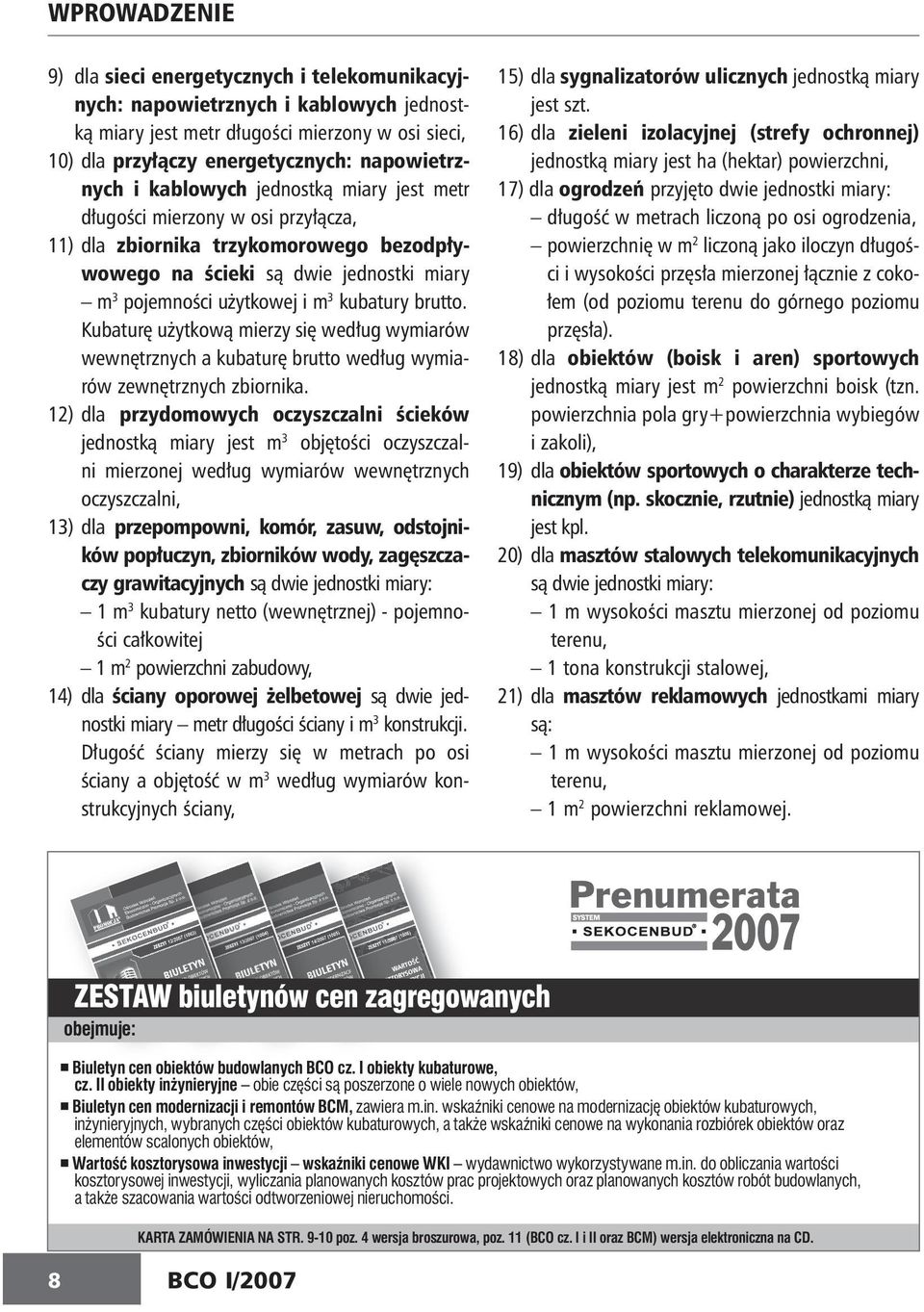

7 9) dla sieci energetycznych i telekomunikacyjnych: napowietrznych i kablowych jednostką miary jest metr długości mierzony w osi sieci, 10) dla przyłączy energetycznych: napowietrznych i kablowych jednostką miary jest metr długości mierzony w osi przyłącza, 11) dla zbiornika trzykomorowego bezodpływowego na ścieki są dwie jednostki miary m 3 pojemności użytkowej i m 3 kubatury brutto. Kubaturę użytkową mierzy się według wymiarów wewnętrznych a kubaturę brutto według wymiarów zewnętrznych zbiornika. 12) dla przydomowych oczyszczalni ścieków jednostką miary jest m 3 objętości oczyszczalni mierzonej według wymiarów wewnętrznych oczyszczalni, 13) dla przepompowni, komór, zasuw, odstojników popłuczyn, zbiorników wody, zagęszczaczy grawitacyjnych są dwie jednostki miary: 1 m 3 kubatury netto (wewnętrznej) - pojemności całkowitej 1 m 2 powierzchni zabudowy, 14) dla ściany oporowej żelbetowej są dwie jednostki miary metr długości ściany i m 3 konstrukcji. Długość ściany mierzy się w metrach po osi ściany a objętość w m 3 według wymiarów konstrukcyjnych ściany, 15) dla sygnalizatorów ulicznych jednostką miary jest szt. 16) dla zieleni izolacyjnej (strefy ochronnej) jednostką miary jest ha (hektar) powierzchni, 17) dla ogrodzeń przyjęto dwie jednostki miary: długość w metrach liczoną po osi ogrodzenia, powierzchnię w m 2 liczoną jako iloczyn długości i wysokości przęsła mierzonej łącznie z cokołem (od poziomu terenu do górnego poziomu przęsła). 18) dla obiektów (boisk i aren) sportowych jednostką miary jest m 2 powierzchni boisk (tzn. powierzchnia pola gry+powierzchnia wybiegów i zakoli), 19) dla obiektów sportowych o charakterze technicznym (np. skocznie, rzutnie) jednostką miary jest kpl. 20) dla masztów stalowych telekomunikacyjnych są dwie jednostki miary: 1 m wysokości masztu mierzonej od poziomu terenu, 1 tona konstrukcji stalowej, 21) dla masztów reklamowych jednostkami miary są: 1 m wysokości masztu mierzonej od poziomu terenu, 1 m 2 powierzchni reklamowej. ZESTAW biuletynów cen zagregowanych obejmuje: Prenumerata 2007 Biuletyn cen obiektów budowlanych BCO cz. I obiekty kubaturowe, cz. II obiekty inżynieryjne obie części są poszerzone o wiele nowych obiektów, Biuletyn cen modernizacji i remontów BCM, zawiera m.in. wskaźniki cenowe na modernizację obiektów kubaturowych, inżynieryjnych, wybranych części obiektów kubaturowych, a także wskaźniki cenowe na wykonania rozbiórek obiektów oraz elementów scalonych obiektów, Wartość kosztorysowa inwestycji wskaźniki cenowe WKI wydawnictwo wykorzystywane m.in. do obliczania wartości kosztorysowej inwestycji, wyliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych, a także szacowania wartości odtworzeniowej nieruchomości. KARTA ZAMÓWIENIA NA STR poz. 4 wersja broszurowa, poz. 11 (BCO cz. I i II oraz BCM) wersja elektroniczna na CD. 8 BCO I/2007

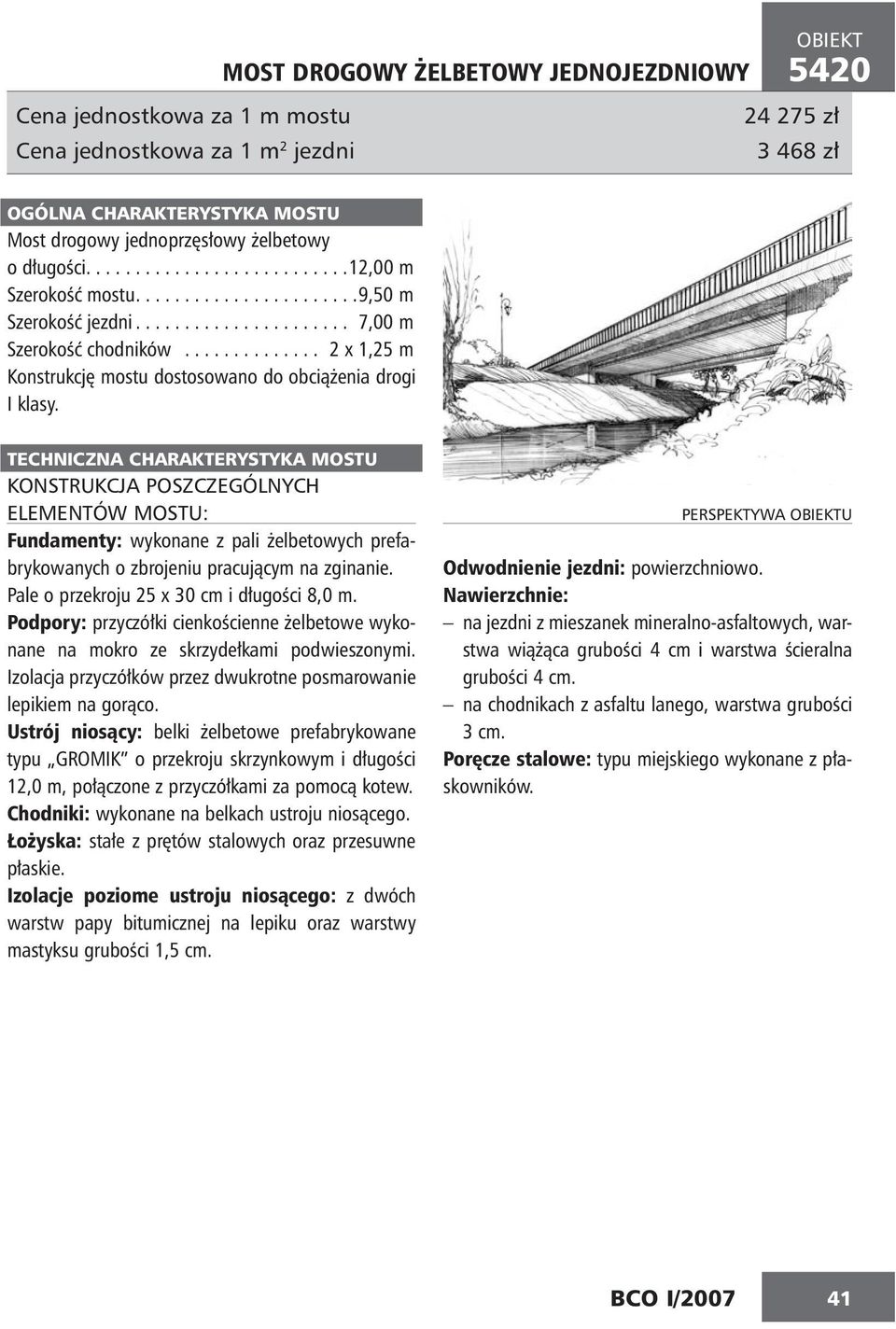

8 Cena jednostkowa za 1 m mostu Cena jednostkowa za 1 m 2 jezdni MOST DROGOWY ŻELBETOWY JEDNOJEZDNIOWY OBIEKT zł zł OGÓLNA CHARAKTERYSTYKA MOSTU Most drogowy jednoprzęsłowy żelbetowy o długości ,00 m Szerokość mostu ,50 m Szerokość jezdni ,00 m Szerokość chodników x 1,25 m Konstrukcję mostu dostosowano do obciążenia drogi I klasy. TECHNICZNA CHARAKTERYSTYKA MOSTU KONSTRUKCJA POSZCZEGÓLNYCH ELEMENTÓW MOSTU: Fundamenty: wykonane z pali żelbetowych prefabrykowanych o zbrojeniu pracującym na zginanie. Pale o przekroju 25 x 30 cm i długości 8,0 m. Podpory: przyczółki cienkościenne żelbetowe wykonane na mokro ze skrzydełkami podwieszonymi. Izolacja przyczółków przez dwukrotne posmarowanie lepikiem na gorąco. Ustrój niosący: belki żelbetowe prefabrykowane typu GROMIK o przekroju skrzynkowym i długości 12,0 m, połączone z przyczółkami za pomocą kotew. Chodniki: wykonane na belkach ustroju niosącego. Łożyska: stałe z prętów stalowych oraz przesuwne płaskie. Izolacje poziome ustroju niosącego: z dwóch warstw papy bitumicznej na lepiku oraz warstwy mastyksu grubości 1,5 cm. PERSPEKTYWA OBIEKTU Odwodnienie jezdni: powierzchniowo. Nawierzchnie: na jezdni z mieszanek mineralno-asfaltowych, warstwa wiążąca grubości 4 cm i warstwa ścieralna grubości 4 cm. na chodnikach z asfaltu lanego, warstwa grubości 3 cm. Poręcze stalowe: typu miejskiego wykonane z płaskowników. BCO I/

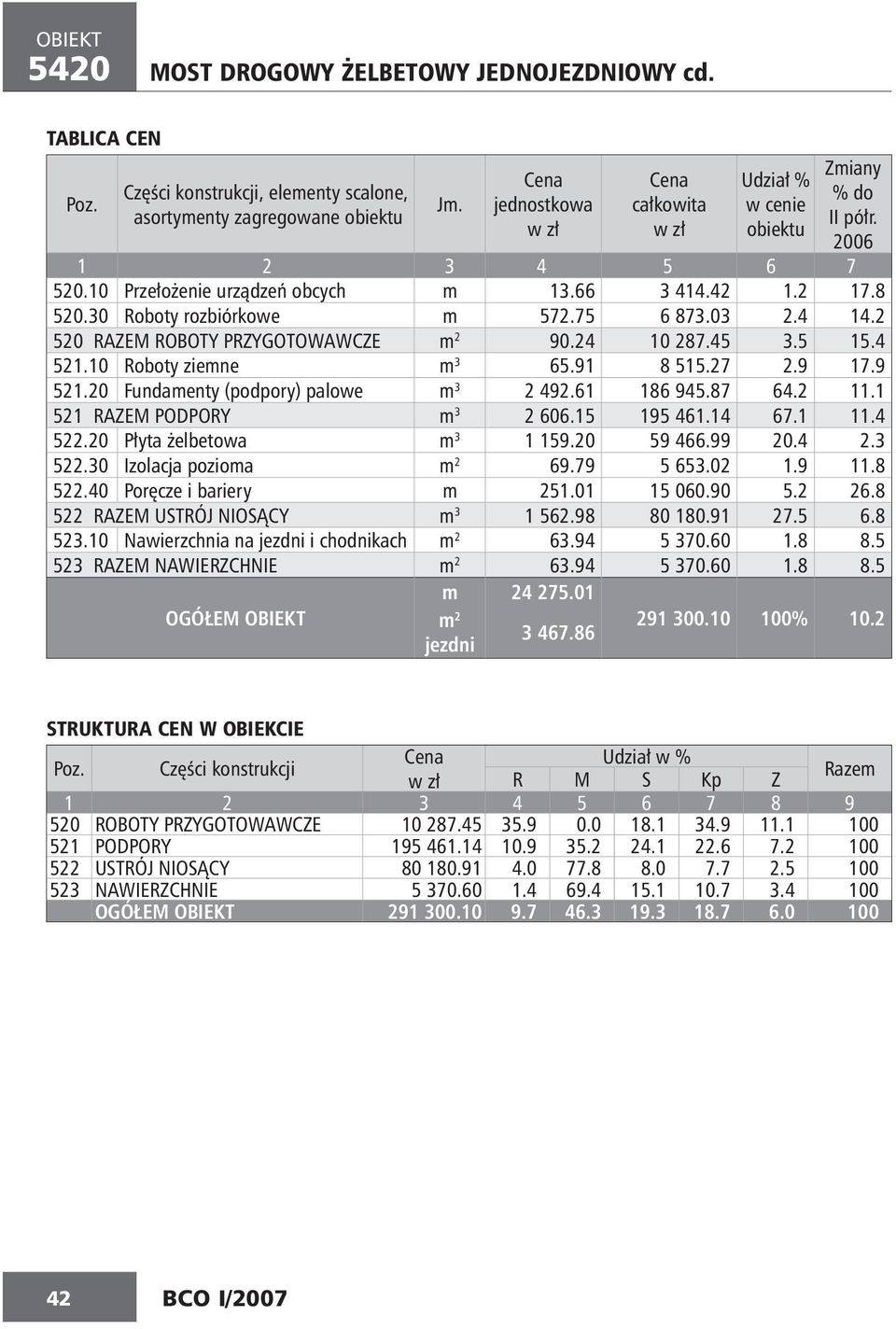

9 OBIEKT 5420 MOST DROGOWY ŻELBETOWY JEDNOJEZDNIOWY cd. TABLICA CEN Poz. Części konstrukcji, elementy scalone, asortymenty zagregowane obiektu Jm. Cena jednostkowa w zł Cena całkowita w zł Udział % w cenie obiektu Zmiany % do II półr Przełożenie urządzeń obcych m Roboty rozbiórkowe m RAZEM ROBOTY PRZYGOTOWAWCZE m Roboty ziemne m Fundamenty (podpory) palowe m RAZEM PODPORY m Płyta żelbetowa m Izolacja pozioma m Poręcze i bariery m RAZEM USTRÓJ NIOSĄCY m Nawierzchnia na jezdni i chodnikach m RAZEM NAWIERZCHNIE m OGÓŁEM OBIEKT m m jezdni % 10.2 STRUKTURA CEN W OBIEKCIE Poz. Części konstrukcji Cena Udział w % w zł R M S Kp Z Razem ROBOTY PRZYGOTOWAWCZE PODPORY USTRÓJ NIOSĄCY NAWIERZCHNIE OGÓŁEM OBIEKT BCO I/2007
