1 VIRGIN 08 Rider Techniczny

2 NAGŁOSNIENIE Niniejszy dokument zawiera informacje techniczne, umożliwiające wykonawcom i realizatorom dźwięku przeprowadzenie koncertu na właściwym poziomie artystycznym i technicznym. Wykonawca przyjeżdża z realizatorami dźwi ęku F.O.H i MON, technicznym sceny BACKLINE, realizatorem świate ł i wizji. Wymagana jest obecność technika znającego dobrze przygotowany system P.A., realizatora monitorowego i oświetleniowego oraz elektryka. Stó ł monitorowy jest niezbędny. Aparatura powinna być w pełni zainstalowana, wysterowana, uruchomiona i sprawdzona przed przyjazdem zespołu. Wszystkie kanały, przeloty (tj. kable, pyty, stageboxy itp.) oraz urządzenia peryferyjne opisane w riderze są zarezerwowane wyłącznie dla zespołu. NAGŁOSNIENIE F.O.H. Cała aparatura nagło śnieniowa nie zależnie od pleneru czy pomieszczenia zamkniętego powinna być systemem stereo, o min. trój- a najlepiej czterodrożnym, aktywnym podziale częstotliwo ści pasma audio. Gramy wyłącznie na aparaturze wykonanej przez profesjonalna firmę o uznanej reputacji (Meyer Sound, d&b, ElectroVoice, L ACOUSTICS Nexo,JBL,PolAudio,etc.) (nie akceptujemy aparatury nie firmowej). Aparatura powinna dokładnie pokrywać dźwiękiem cały obszar nagło śniany, powinna być wolna od brumów i przydźwi ęku, strona lewa i prawa powinna grac identycznie!!! (należy zwrócić uwagę na przeciw fazy). Wskazane jest podwieszenie systemy P.A.. Moc aparatury powinna być skonsultowana telefonicznie z realizatorami i dostosowana do nagła śnianej przestrzeni. wymagany jest także pełno pasmowy FRONTFILL! by zapewnić równomierne rozło żenia natężenia dźwi ęku w pełnym pasmie częstotliwo ściowym dla pola bliskiego przed scena. SUB sterowany z AUX'a-PROSZĘ NIE USTAWIAĆ PRZED SCENĄ W przypadku amfiteatrów i widowni z boku sceny wymagany jest OUTFILL W przypadku długich obiektów, na których ma się odbyć koncert wymagane jest postawienie lini opóźniaj ącej Przesłonięcia systemów nagłośnieniowych są możliwe wyłącznie za pomocą specjalnej, atestowanej tkaniny, przeznaczonej do tych celów. Izolacyjność akustyczna tkaniny nie mo przekraczać db w całym pasmie akustycznym. ZASILANIE: Cały system (aparatura nagło śnieniowa + mixer frontowy i monitorowy + sprzęt muzyków) musi być zasilany z tego samego źródła, umożliwiaj ącego odpowiedni pobór mocy adekwatnie do potrzeb zainstalowanej aparatury. Rozmieszczenie przyłączy zaznaczone jest na planie sceny. Urządzenia zasilające piony, rozdzielnie i pod rozdzielnie, muszą posiadać aktualne atesty, dopuszczające je do eksploatacji!!! Firma zapewniająca nagło śnienie i zasilanie sprzętu wykonawców, bierze na siebie całkowita odpowiedzialność za bezpieczeństwo wykonawców, realizatorów i techników zespołu, podczas prób i koncertu. INNE Konieczny jest dwustronny interkom scena mixer z słuchawko-mikrofonem sztuk, CD przy stole przodowym, oświetlenie mixerów i peryferii. KONSOLETA F.O.H. kanały mono, z podwójna parametryczna regulacja barwy, podwójna korekcje półkowa hi&low i filtrem lo-cut regulowanym płynnie w kanale,możliwo ść odwrócenia fazy sygnału,vca, umożliwiaj ący podanie zasilania "PHANTOM +8V" oraz 6 aux pre/post. Preferowany SA miksery cyfrowe(np. seria Vi,PMD,M7cl,CL) lub analogowy wykonany przez firm ę o uznanej reputacji (nie akceptujemy mixerów firmy Yamaha seria GA, Soundcraft Spirit i Soundcraft GB). W sumę miksera powinien być wpięty tercjowy korektor graficzny punktowy bardzo dobrej klasy (Klark Teknik, XTA, BSS). Mikser powinien być ustawiony w połowie długo ści widowni i na osi symetrii sceny. Nie akceptujemy ustawienia miksera w pomieszczeniach odseparowanych od sali koncertowej, z boku sali, na balkonach i pod nimi oraz we wnękach! EFEKTY F.OH. X YAMAHA SPX 990 X YAMAHA SPX 000 X LEXICON PCM 8 (lub 9)

3 KONSOLETA MONITOROWA Preferowane są profesjonalne cyfrowe konsolety dźwięku z pamięcią GAIN, dedykowane do pracy live YAMAHA CL, CL, M7CL, LS9, SOUNDCRAFT seria Vi, Midas seria PRO (oprócz PRO) Nie akceptujemy konsolet Behringer x, Yamaha 0V96!!! Usytuowanie konsolety odsłuchowej z prawego boku sceny (patrzac od frontu). Uwaga!!! Realizator monitorowy musi mieć swobodny dostęp do sceny oraz dobry kontakt wzrokowy z każdym muzykiem (najlepiej by konsoleta monitorowa stała na wysokości sceny, najlepiej obok sidefill a). Przywozimy ze sobą stereofoniczne systemy odsłuchu dousznego. Niezbędne będzie użycie dodatkowej linii odsłuchowej ( szt. monitorów spiętych w jednej linii MIX-(centralnie) + szt linia MIX-) opartych na wysokiej klasy modelach kolumn odsłuchowych podłogowych przeznaczonych do profesjonalnych zastosowa ń. Preferowane modele to: L ACOUSTCS XT HiQ, L ACOUSTCS X, EV XWA, JBL SRX 7M, d&b MAX, M, M6, Meyer Sound- MJF A, Turbosound TMW, TMW. Side fill stereo- najlepiej mała liniówka np. Mayer Melody, itp (MIX-) Ważne jest, aby wszystkie wedge i napędzające je końcówki były takie same!!! Łącznie z torem pfl-owym!!! Uwaga!!! Realizator monitorowy musi mieć swobodny dostęp do sceny oraz dobry kontakt wzrokowy z każdym muzykiem (najlepiej by konsoleta monitorowa stała na wysokości sceny, najlepiej obok sidefill a). W przypadku innych modeli konieczna akceptacja ze strony realizatora MON!. Nie akceptujemy monitorów firmy POL AUDIO!!! Side Fill min. -drony dużej mocy oparty na wysokiej klasy modelach kolumn (aux) W razie jakichkolwiek wątpliwości konieczny kontakt: Dariusz Geisler mail: darekgsound@gmail.com FOH Grzegorz Strzelczyk mail: g.strzelczyk@poczta.fm MON

4 Virgin Input List Input No. S o u r c e Mic F O H IN S E R T M O N IN S E R T Bass Drum D6 AUDIX Gate Gate Snare Drum Top Sm 7 Gate Gate Snare Drum BTT E90/ATM0 /Md Snare Drum Sm 7 Gate Gate Snare Drum Sm 7 Gate 6 Hi Hat Sm 7 Compressor 7 Hi Hat Sm 7 Compressor 8 Tom D/Md Gate Gate 9 Tom D/Md Gate Gate 0 Tom D/Md Gate Gate Flor Tom D/Md Gate Gate Ride Sm 8 Oh Left C Oh Right C Bass Guitar D.I. Box OWN - XLR Compressor 6 Bass Guitar D.I.Box 7 Electric Guitar E609 8 Electric Guitar Sm 7 9 Electric Guitar Sm 7 0 Loop D.I. Box Loop D.I. Box Acustic Guitar D.I. Box Compressor Vocal-Tomex Sm 8 Compressor Vocal-DODA OWN Compressor PC D.I. Box 6 PC D.I. Box Gate Dariusz Geisler mail: darekgsound@gmail.com FOH Grzegorz Strzelczyk mail: g.strzelczyk@poczta.fm MON

5 SCENA Spełniająca warunki bezpieczeństwa i posiadająca atesty, sucha, czysta, w kolorze ciemnym, o następujących parametrach: Minimalne wymiary podestu sceny 0 m / 0 m i,mwysokości, okno sceny minimum 6m ( od podestu sceny do kraty frontowej). Dwa punkty podwieszenia wciągarek umieszczone na tylnej belce obwiedni sceny o nośności min 0kg / punkt umieszczone w odległości m od środka sceny. W wypadku gdy scena nie mogła by zostać opuszczona w celu ich zamontowania prosimy o ich wcześniejsze przygotowanie. Zasilanie ekranu LED realizowane jest za pomocą złącza A/p. złącze powinno być zlokalizowane na środku sceny pod tylną belką. Podest perkusyjny wymiary m na m i wysokości m. Zespól potrzebuje także drugiego złącza zasilającegio A/p. zlokalizowanego przy podeście perkusyjnym. Schody na scenę przy sterówce monitorowej, oraz z przodu sceny koniecznie wyposażone w poręcz oraz warstwę antypoślizgową. Podest sceny powinien być zbudowany z elementów renomowanych firm takich jak: NIVTEC, LEYHER, STAGING CONCEPT. Niedopuszczalne są konstrukcje własne niezapewniające odpowiedniej stabilności konstrukcji. Mała scena ( Wyspa na widowni) Całość konstrukcji małej sceny przywozi technika zespołu.

6 Oświetlenie FOH (realizatorka) powinna być w osi sceny! KONSOLETA GrandMA Lite z ostatnią wersją oprogramowania. DYM x Hazer JEM K / Smoke Faktory Tour Hazer II / MDG Atmosphere, plus wentylator x Maszyna do dymu JEM ZR / MDG Max, plus wentylator FOLLOW SPOT Min.kW Wyładowczy z płynną regulacją jasności, oraz możliwością założenia filtrów barwnych. Ustawiony min. m ponad poziomem sceny. Wymagana jest także ciągła komunikacja realizatora z obsługą urządzenia.! Proszę o przygotowanie obwodów dimmer 000W do dyspozycji realizatora na scenie. Podczas realizacji, oraz przygotowań do koncertu niezbędna jest osoba odpowiedzialna za system oświetleniowy oraz zasilanie sceny. Proszę o kontakt na minimum dwa tygodnie przed koncertem!!

7 LEGEND Symbol Name Count Notes Robin LEDWash 600 / MAC QANTUM WASH 0 M B-EYE K0 6 SHAPER MAC Viper Profile / MAC QANTUM PROFIL Robin Pointe / MAC AXIOM M Rush PAR RGBW RGBW Atomic 000 LED 6 CH. Sunstrip Active 0ch RJ Cyrano BLINDER XPAR m m Lighting Designer: WIKTOR KUZMA PHONE : MAIL : wiktorlight@gmail.com Copyright 0

8 TOP.0m 06.0m Plan horyzontowy Plan kontrowy 07 6 Plan frontowy TYLNA BELKA SCENY m Punkty zawieszenia wciagarek pod ekran led m środka sceny Lighting Designer: WIKTOR KUZMA PHONE : MAIL : wiktorlight@gmail.com Copyright 0

9 FRONT

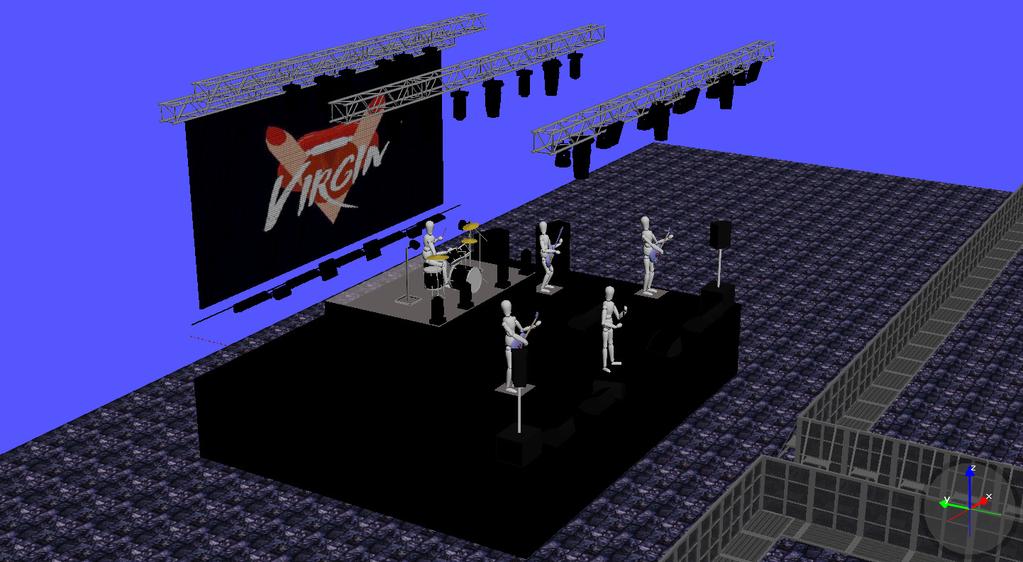

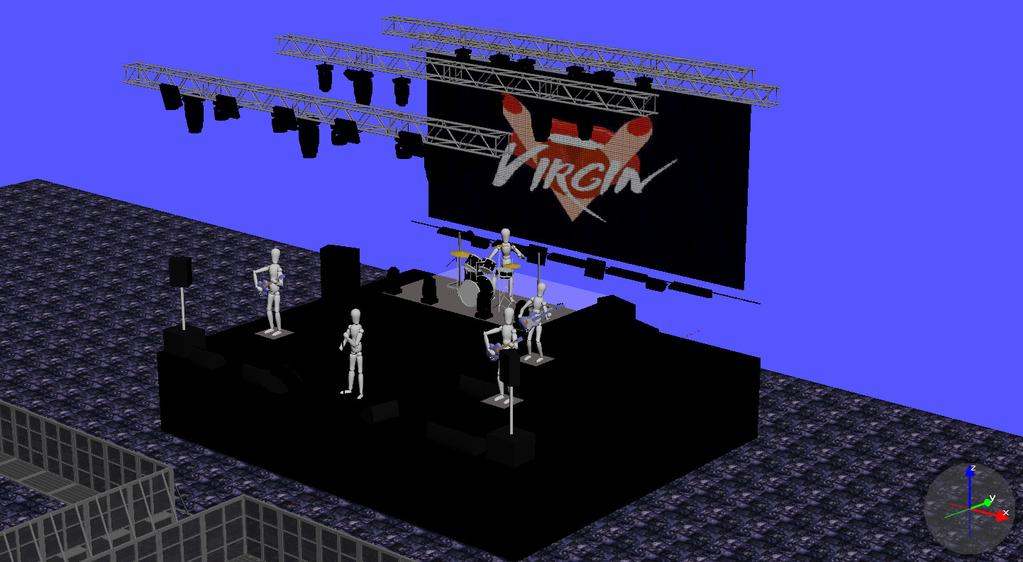

10 FOH I WYSPA WOKALISTKI Lighting Designer: WIKTOR KUZMA PHONE : MAIL : wiktorlight@gmail.com Copyright 0

11 .0m m.0m m m Lighting Designer: WIKTOR KUZMA PHONE : MAIL : wiktorlight@gmail.com Copyright 0

12 Lighting Designer: PHONE : MAIL : WIKTOR KUZMA wiktorlight@gmail.com Copyright 0

13

14 Lighting Designer: WIKTOR KUZMA PHONE : MAIL : wiktorlight@gmail.com Copyright 0 Kontakty: Manager - Rafał Bogacz -tel.: 0 - mail: doda.koncerty@gmail.com FOH - Dariusz Geisler - tel.: mail: darekgsound@gmail.com MON - Grzegorz Strzelczyk - tel.: mail: g.strzelczyk@poczta.fm ŚWIATŁO - Wiktor Kuźma - tel.: mail: wiktorlight@gmail.com
