1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Nazwa kwalifikacji: Montaż, uruchamianie oraz utrzymanie urządzeń i sieci teleinformatycznych Oznaczenie kwalifikacji: EE.10 Wersja arkusza: X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2019 CZĘŚĆ PISEMNA EE.10-X PODSTAWA PROGRAMOWA 2017 Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 13 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość Układ graficzny CKE 2018 Powodzenia!

2 Zadanie 1. Jak się nazywa wydzielony obszar dysku twardego określany jako systemowa partycja wymiany w systemach operacyjnych z rodziny Unix/Linux? Zadanie 2. ReiserFS SWAP EXT3 DOS Które polecenie jest stosowane do tworzenia partycji w systemach operacyjnych typu Linux? Zadanie 3. fdisk fd ps ls Który z podanych adresów jest adresem rozgłoszeniowym dla sieci o adresie /24? Zadanie / / / /24 Które z poleceń sterujących w pliku wsadowym spowoduje wyłączenie wyświetlania wykonywanych instrukcji? Zadanie @rem Jak nazywa się kopia zapasowa, która wykonuje backup tylko plików zmodyfikowanych od ostatniej wykonanej kopii? Zadanie 6. Pełna. Normalna. Różnicowa. Przyrostowa. Protokół RTP (Real-time Transport Protocol) w telefonii jest protokołem przeznaczonym do przesyłania SMS-ów. taryfikacji połączenia. informowania o awarii. zestawiania połączenia. Strona 2 z 13

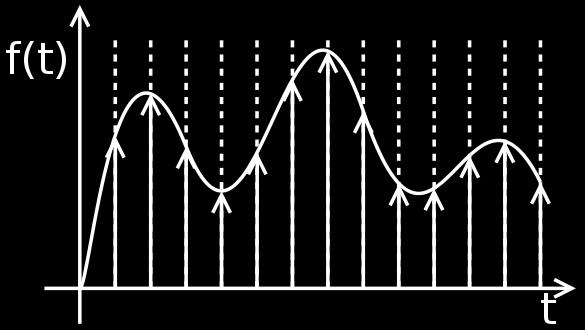

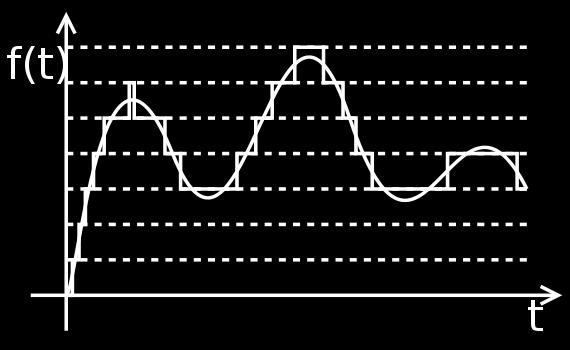

3 Zadanie 7. Usługa DDI (Direct Dial-In) oferowana w sieciach ISDN umożliwia przypisanie kilku numerów wewnętrznych. blokadę prezentacji numeru abonenta wywołującego. bezpośrednie wybieranie numeru abonenta wewnętrznego. natychmiastowe przekierowanie wywołań na inny, dowolnie wybrany numer. Zadanie 8. Który protokół rutingu wyznacza rutery desygnowane (DR Designated Router) oraz rutery zapasowe (BDR Backup Designated Router)? EIGRP (Enhanced Interior Gateway Routing Protocol) RIP (Routing Information Protocol) OSPF (Open Shortest Path First) BGP (Border Gateway Protocol) Zadanie 9. Co najmniej ile razy musi być większa częstotliwość próbkowania sygnału od największej częstotliwości sygnału, który poddawany jest modulacji PCM, aby informacja zawarta w oryginalnym ciągłym sygnale mogła być w całości odtworzona z sygnału dyskretnego? Jeden raz. Dwa razy. Trzy razy. Cztery razy. Zadanie 10. Który wykres przedstawia przebieg sygnału wyjściowego przetwornika cyfrowo-analogowego C/A? Strona 3 z 13

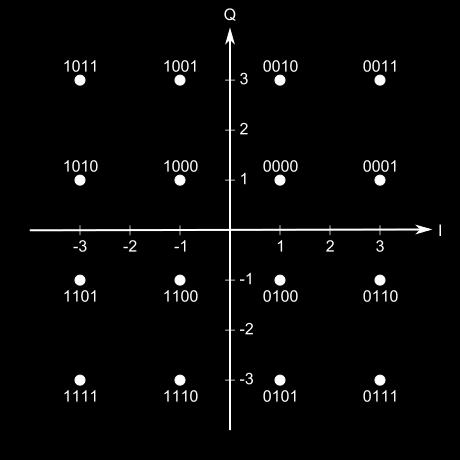

4 Zadanie 11. Który rysunek przedstawia schemat modelu linii długiej? Zadanie 12. Głębokość modulacji to parametr charakteryzujący modulację FM (Frequency Modulation) AM (A mplitude Modulation) FSK (Frequency-Shift Keying) PPM (Pulse Position Modulation) Zadanie 13. Przedstawiony na rysunku diagram konstelacji dotyczy modulacji 4QAM 16QAM 32QAM 64QAM Strona 4 z 13

5 Zadanie 14. Współczynnik informujący odbiorcę o liczbie odebranych danych zawierających błąd jest oznaczony skrótem S/N FEC BER MER Zadanie 15. Który z systemów umożliwia transmisję danych z prędkością ponad 12 Mbit/s do abonenta i 1 Mb/s od abonenta? ISDN (Integrated Services Digital Network) HDSL (High bit rate Digital Subscriber Line) ADSL2 (A symmetric Digital Subscriber Line) VDSL (V ery High Speed Digital Subscriber Line) Zadanie 16. Który rysunek przestawia kabel oznaczany symbolem F/UTP? Strona 5 z 13

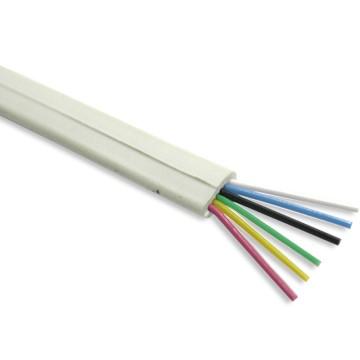

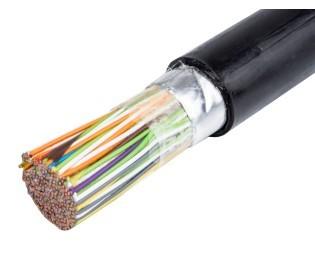

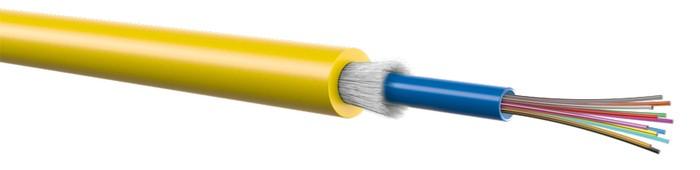

6 Zadanie 17. Który rysunek przestawia kabel światłowodowy? Zadanie 18. Który typ kabla został przedstawiony na rysunku? S/UTP Z-XOTKtsd XzTKMXpw W-NNOTKSd Strona 6 z 13

7 Zadanie 19. Która kolejność żył w kablu UTP kat. 5 w standardzie TIA/EIA-568-1, sekwencja T568B, jest poprawna? 1 Biały z pomarańczowym 2 Pomarańczowy 3 Biały z zielonym 4 Niebieski 5 Biały z niebieskim 6 Zielony 7 Biały z brązowym 8 Brązowy 1 Pomarańczowy 2 Biały z pomarańczowym 3 Zielony 4 Niebieski 5 Biały z niebieskim 6 Biały z zielonym 7 Brązowy 8 Biały z brązowym 1 Biały z zielonym 2 Zielony 3 Biały z pomarańczowym 4 Niebieski 5 Biały z niebieskim 6 Pomarańczowy 7 Biały z brązowym 8 Brązowy 1 Zielony 2 Biały z zielonym 3 Pomarańczowy 4 Biały z niebieskim 5 Niebieski 6 Biały z pomarańczowym 7 Brązowy 8 Biały z brązowym Zadanie 20. Który element osprzętu światłowodowego przedstawiono na rysunku? Mufę. Pigtail. Patchpanel. Przełącznicę. Strona 7 z 13

8 Zadanie 21. Na którym rysunku przedstawiono striper? Zadanie 22. Którą strzałką na przykładowej krzywej reflektogramu włókna światłowodowego zaznaczono spaw lub zgięcie? Strona 8 z 13

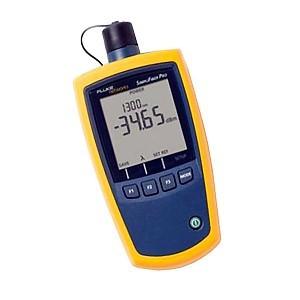

9 Zadanie 23. Strefą martwą nazywa się fragment pomiaru tłumienności światłowodu, który Zadanie 24 reprezentuje spaw. oznacza koniec linii. reprezentuje odbicie Fresnela. oznacza stan nieustalony na początku pomiaru. Które urządzenie przedstawione jest na rysunku? Źródło światła. Miernik mocy optycznej. Reflektometr przewodów miedzianych. Reflektometr optyczny torów światłowodowych. Zadanie 25. Jaką charakterystykę promieniowania anteny przedstawia rysunek? Poziomą. Wertykalną. Przestrzenną. Horyzontalną. Strona 9 z 13

10 Zadanie 26. Jednostka dbd jest logarytmiczną miarą zysku energetycznego anteny odniesionego do anteny izotropowej. zysku energetycznego anteny odniesionego do dipola półfalowego. mocy wypromieniowanego sygnału przez antenę do 1 mw. mocy wypromieniowanego sygnału przez antenę do 1 W. Zadanie 27. Antena izotropowa charakteryzuje się tym, że w każdym kierunku ma taką samą gęstość mocy wypromieniowanej. jej zysk energetyczny jest taki sam jak zysk dipola półfalowego. wiązka promieniowania wstecznego ma szerokość 90. ma wąską wiązkę promieniowania. Zadanie 28. Wykres przedstawia zwielokrotnienie TDM (Time Division Multiplexing) CDM (Code Division Multiplexing) FDM (Frequency Division Multiplexing) WDM (W avelength Division Multiplexing) Zadanie 29. WDM (W avelength Division Multiplexing) to zwielokrotnienie falowe. kodowe. czasowe. częstotliwościowe. Strona 10 z 13

11 Zadanie 30. Urządzenia końcowe stosowane na krawędzi sieci SDH, służące do wprowadzania sygnałów składowych do sieci i wyprowadzania ich z sieci, to multipleksery. regeneratory. przełącznice. splitery. Zadanie 31. Jaka jest wartość podstawowej przepustowości dla zwielokrotnienia E1 systemu PDH? 1,544 Mb/s 2,048 Mb/s 6,312 Mb/s 8,448 Mb/s Zadanie 32. Zegar będący źródłem częstotliwości odniesienia dla innych zegarów, którego skala czasu jest koordynowana wyłącznie ze skalą UTC, jest oznaczany skrótem PRC (Primary Reference Clock) GPS (Global Positioning System) SSU (Synchronization Supply Unit) SEC (Synchronization Distribution Unit) Zadanie 33. Na rysunku przestawiono selektywną sieć WDM o topologii pierścieniowej. łańcuchowej. gwiazdy. drzewa. Strona 11 z 13

12 Zadanie 34. Które urządzenie powinno się znajdować w miejscu prostokąta z symbolem X, w sieci PON przedstawionej na schemacie? Ruter. Switch. Splitter. Wzmacniacz. Zadanie 35. Która funkcja centrali realizuje testowanie łączy i zespołów centrali, obsługę alarmów oraz taryfikację? Komutacja. Wybór drogi. Przeglądanie łączy. Administracja i utrzymanie. Zadanie 36. Która usługa jest odpowiedzialna za tłumaczenie adresów prywatnych na publiczne i na odwrót na styku sieci LAN i WAN? VPN (V irtual Private Network) IPS (Intrusion Prevention System) NAT (Network A ddress Translation) DHCP (Dynamic Host Configuration Protocol) Zadanie 37. Ile wynosi maksymalna wartość rezystancji pętli abonenckiej wraz z urządzeniami końcowymi dla prądu stałego? Ω Ω Ω Ω Zadanie 38. Technologia MPLS (Multiprotocol Label Switching) polega na przełączaniu łączy. przełączaniu etykiet. kolejkowaniu ramek. trasowaniu pakietów. Strona 12 z 13

13 Zadanie 39. SIP (Session Initiation Protocol) jest protokołem Zadanie 40. uwierzytelniającym. sygnalizacyjnym. transportowym. trasującym. Które urządzenie pozwala technologii PSTN na komunikację z urządzeniami w sieci VoIP? Serwer proxy. Telefon ISDN. VoIP Gateway. Serwer register. Strona 13 z 13
