Katalog wyposażenia diagnostyczno serwisowego Ważny od 01/2011 Wersja 1.0

Transkrypt

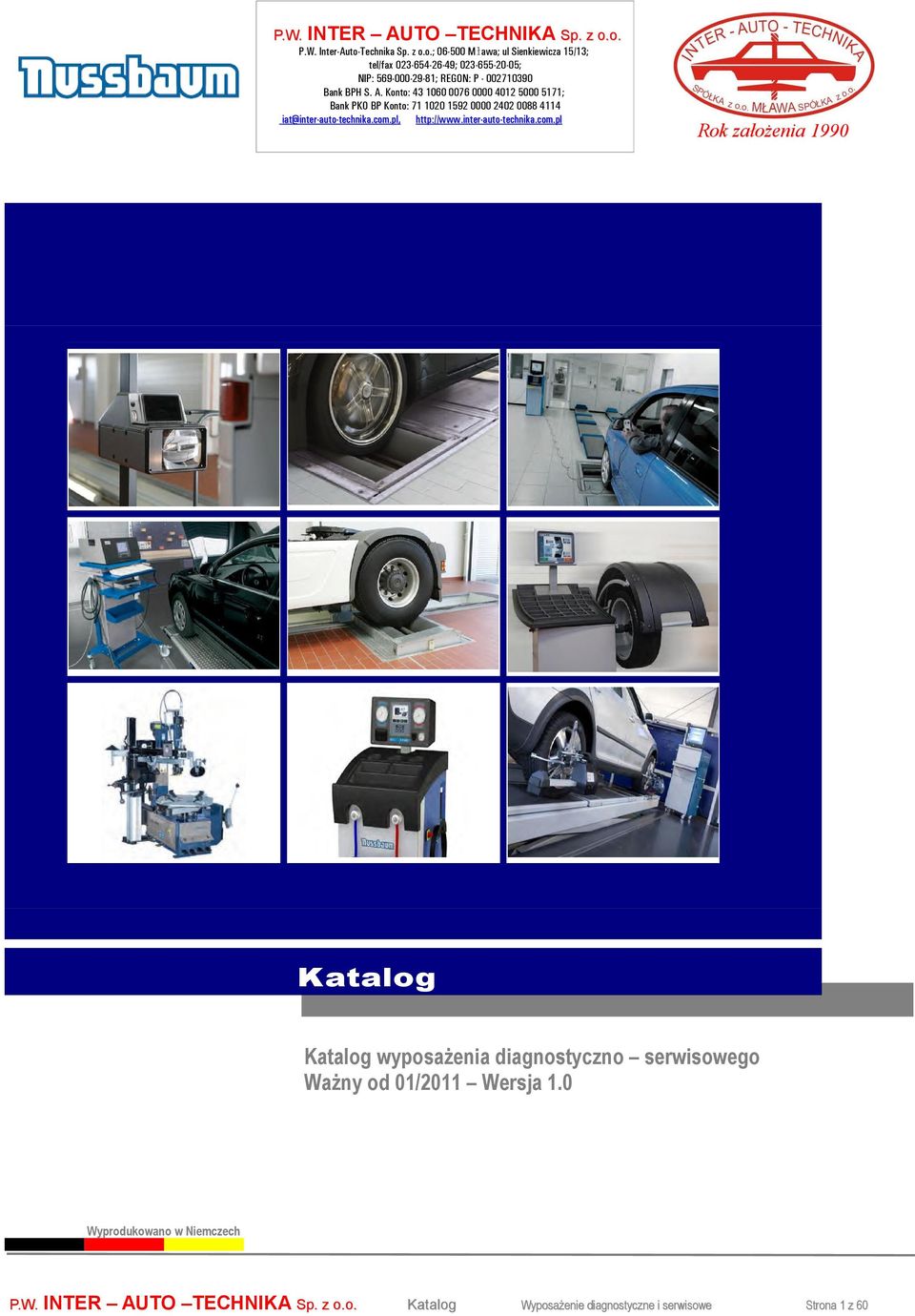

1 InterAutoTechnika Sp. z o.o.; Mława; ul Sienkiewicza 15/13; tel/fax ; ; NIP: ; REGON: P Bank BPH S. A. Konto: ; Bank PKO BP Konto: iat@interautotechnika.com.pl, Rok założenia 1990 wyposażenia diagnostyczno serwisowego Ważny od 01/2011 Wersja 1.0 Wyprodukowano w Niemczech Strona 1 z 60

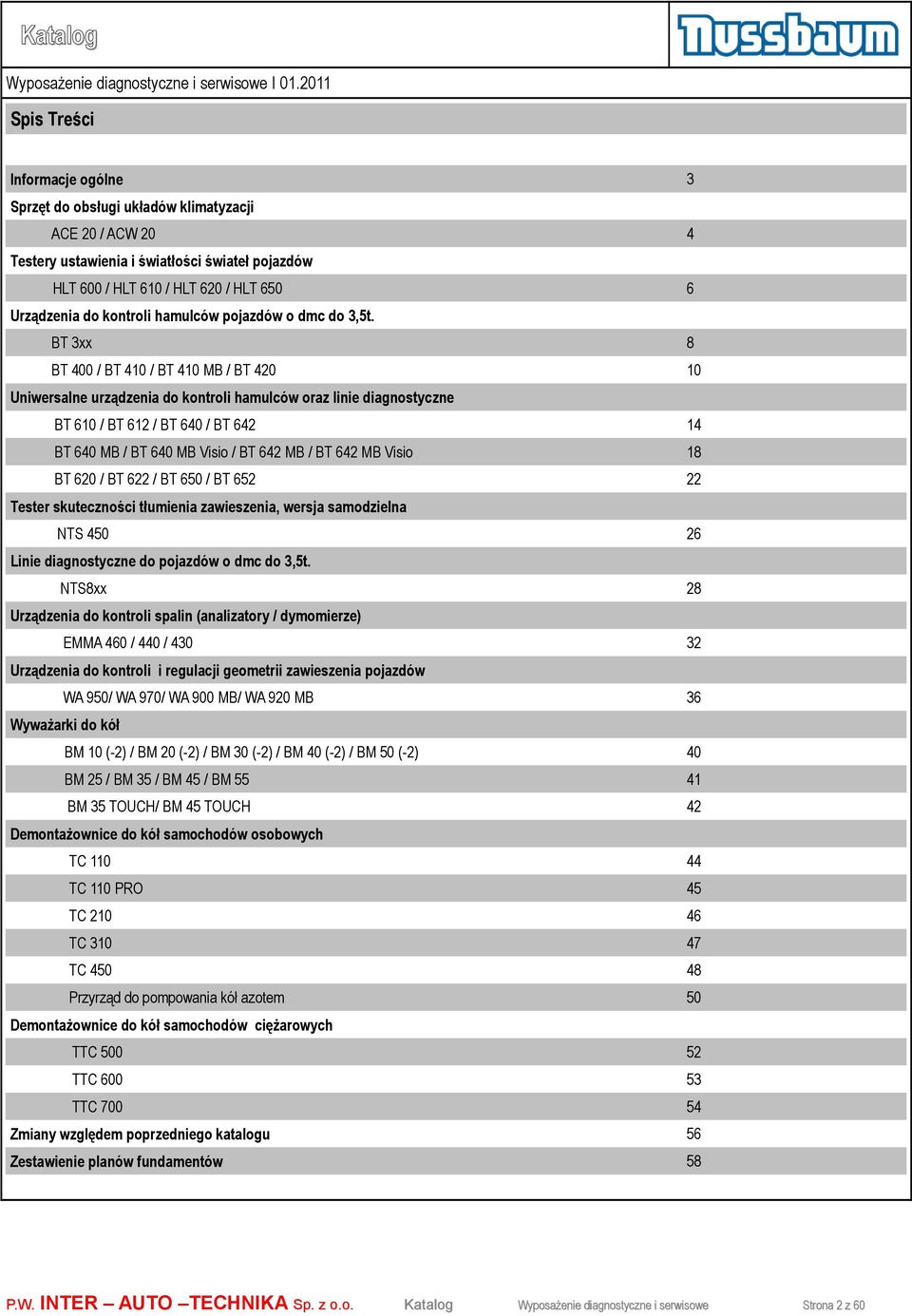

2 I Spis Treści Informacje ogólne 3 Sprzęt do obsługi układów klimatyzacji ACE 20 / ACW 20 4 Testery ustawienia i światłości świateł pojazdów HLT 600 / HLT 610 / HLT 620 / HLT Urządzenia do kontroli hamulców pojazdów o dmc do 3,5t. BT 3xx 8 BT 400 / BT 410 / BT 410 MB / BT Uniwersalne urządzenia do kontroli hamulców oraz linie diagnostyczne BT 610 / BT 612 / BT 640 / BT BT 640 MB / BT 640 MB Visio / BT 642 MB / BT 642 MB Visio 18 BT 620 / BT 622 / BT 650 / BT Tester skuteczności tłumienia zawieszenia, wersja samodzielna NTS Linie diagnostyczne do pojazdów o dmc do 3,5t. NTS8xx 28 Urządzenia do kontroli spalin (analizatory / dymomierze) EMMA 460 / 440 / Urządzenia do kontroli i regulacji geometrii zawieszenia pojazdów WA 950/ WA 970/ WA 900 MB/ WA 920 MB 36 Wyważarki do kół BM 10 (2) / BM 20 (2) / BM 30 (2) / BM 40 (2) / BM 50 (2) 40 BM 25 / BM 35 / BM 45 / BM BM 35 TOUCH/ BM 45 TOUCH 42 Demontażownice do kół samochodów osobowych TC TC 110 PRO 45 TC TC TC Przyrząd do pompowania kół azotem 50 Demontażownice do kół samochodów ciężarowych TTC TTC TTC Zmiany względem poprzedniego katalogu 56 Zestawienie planów fundamentów 58 Strona 2 z 60

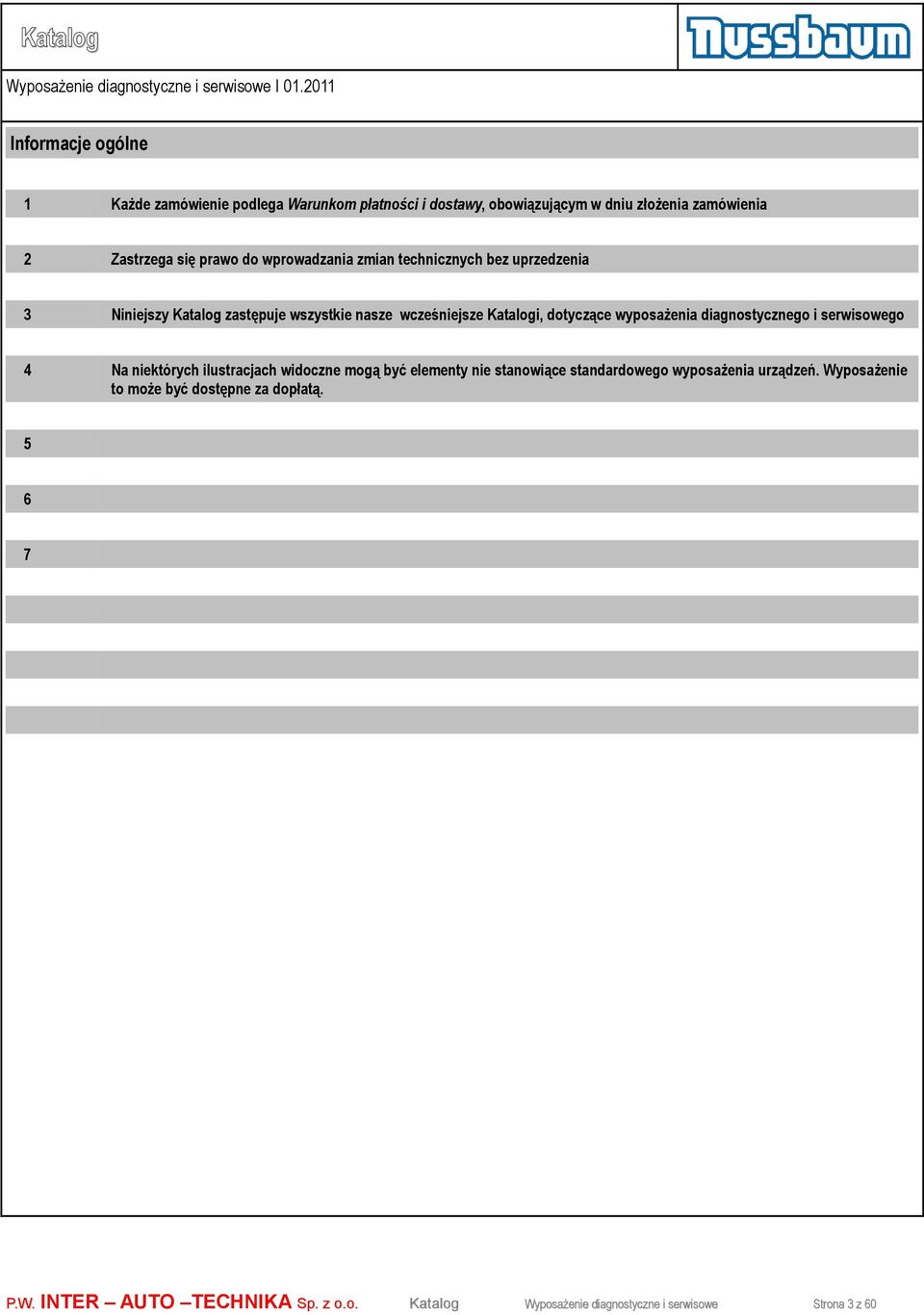

3 I Informacje ogólne 1 Każde zamówienie podlega Warunkom płatności i dostawy, obowiązującym w dniu złożenia zamówienia 2 Zastrzega się prawo do wprowadzania zmian technicznych bez uprzedzenia 3 Niniejszy zastępuje wszystkie nasze wcześniejsze i, dotyczące wyposażenia diagnostycznego i serwisowego 4 Na niektórych ilustracjach widoczne mogą być elementy nie stanowiące standardowego wyposażenia urządzeń. Wyposażenie to może być dostępne za dopłatą Strona 3 z 60

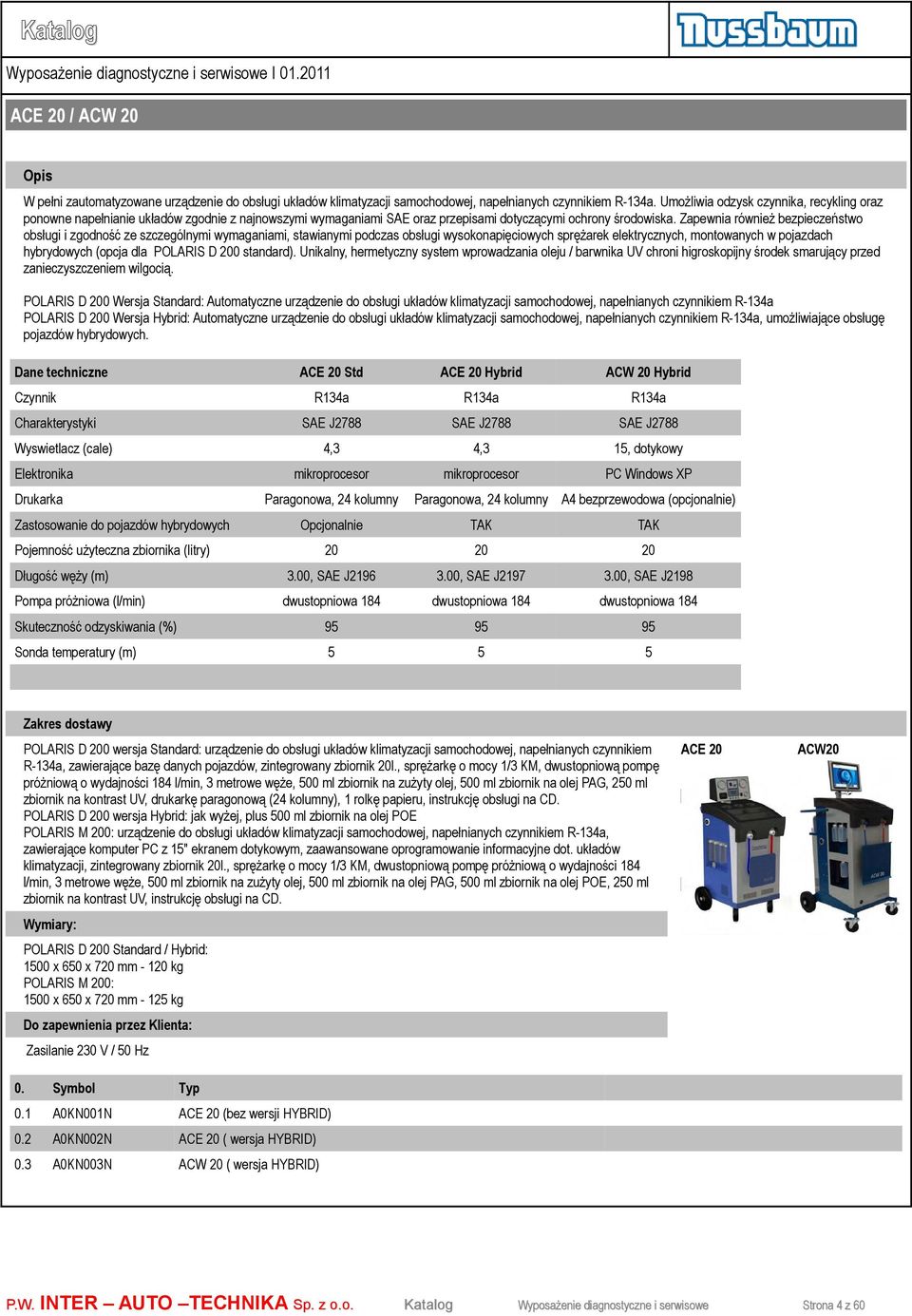

4 I ACE 20 / ACW 20 Opis W pełni zautomatyzowane urządzenie do obsługi układów klimatyzacji samochodowej, napełnianych czynnikiem R134a. Umożliwia odzysk czynnika, recykling oraz ponowne napełnianie układów zgodnie z najnowszymi wymaganiami SAE oraz przepisami dotyczącymi ochrony środowiska. Zapewnia również bezpieczeństwo obsługi i zgodność ze szczególnymi wymaganiami, stawianymi podczas obsługi wysokonapięciowych sprężarek elektrycznych, montowanych w pojazdach hybrydowych (opcja dla POLARIS D 200 standard). Unikalny, hermetyczny system wprowadzania oleju / barwnika UV chroni higroskopijny środek smarujący przed zanieczyszczeniem wilgocią. POLARIS D 200 Wersja Standard: Automatyczne urządzenie do obsługi układów klimatyzacji samochodowej, napełnianych czynnikiem R134a POLARIS D 200 Wersja Hybrid: Automatyczne urządzenie do obsługi układów klimatyzacji samochodowej, napełnianych czynnikiem R134a, umożliwiające obsługę pojazdów hybrydowych. Dane techniczne Czynnik Charakterystyki ACE 20 Std ACE 20 Hybrid ACW 20 Hybrid R134a R134a R134a SAE J2788 SAE J2788 SAE J2788 4,3 4,3 15, dotykowy mikroprocesor PC Windows XP Wyswietlacz (cale) Elektronika mikroprocesor Drukarka Paragonowa, 24 kolumny Zastosowanie do pojazdów hybrydowych Paragonowa, 24 kolumny A4 bezprzewodowa (opcjonalnie) Opcjonalnie TAK TAK , SAE J , SAE J , SAE J2198 dwustopniowa 184 dwustopniowa 184 dwustopniowa 184 Skuteczność odzyskiwania (%) Sonda temperatury (m) Pojemność użyteczna zbiornika (litry) Długość węży (m) Pompa próżniowa (l/min) Zakres dostawy POLARIS D 200 wersja Standard: urządzenie do obsługi układów klimatyzacji samochodowej, napełnianych czynnikiem R134a, zawierające bazę danych pojazdów, zintegrowany zbiornik 20l., sprężarkę o mocy 1/3 KM, dwustopniową pompę próżniową o wydajności 184 l/min, 3 metrowe węże, 500 ml zbiornik na zużyty olej, 500 ml zbiornik na olej PAG, 250 ml zbiornik na kontrast UV, drukarkę paragonową (24 kolumny), 1 rolkę papieru, instrukcję obsługi na CD. POLARIS D 200 wersja Hybrid: jak wyżej, plus 500 ml zbiornik na olej POE POLARIS M 200: urządzenie do obsługi układów klimatyzacji samochodowej, napełnianych czynnikiem R134a, zawierające komputer PC z 15" ekranem dotykowym, zaawansowane oprogramowanie informacyjne dot. układów klimatyzacji, zintegrowany zbiornik 20l., sprężarkę o mocy 1/3 KM, dwustopniową pompę próżniową o wydajności 184 l/min, 3 metrowe węże, 500 ml zbiornik na zużyty olej, 500 ml zbiornik na olej PAG, 500 ml zbiornik na olej POE, 250 ml zbiornik na kontrast UV, instrukcję obsługi na CD. ACE 20 ACW20 Wymiary: POLARIS D 200 Standard / Hybrid: 1500 x 650 x 720 mm 120 kg POLARIS M 200: 1500 x 650 x 720 mm 125 kg Do zapewnienia przez Klienta: Zasilanie 230 V / 50 Hz 0. Symbol Typ 0.1 A0KN001N ACE 20 (bez wersji HYBRID) 0.2 A0KN002N ACE 20 ( wersja HYBRID) 0.3 A0KN003N ACW 20 ( wersja HYBRID) Strona 4 z 60

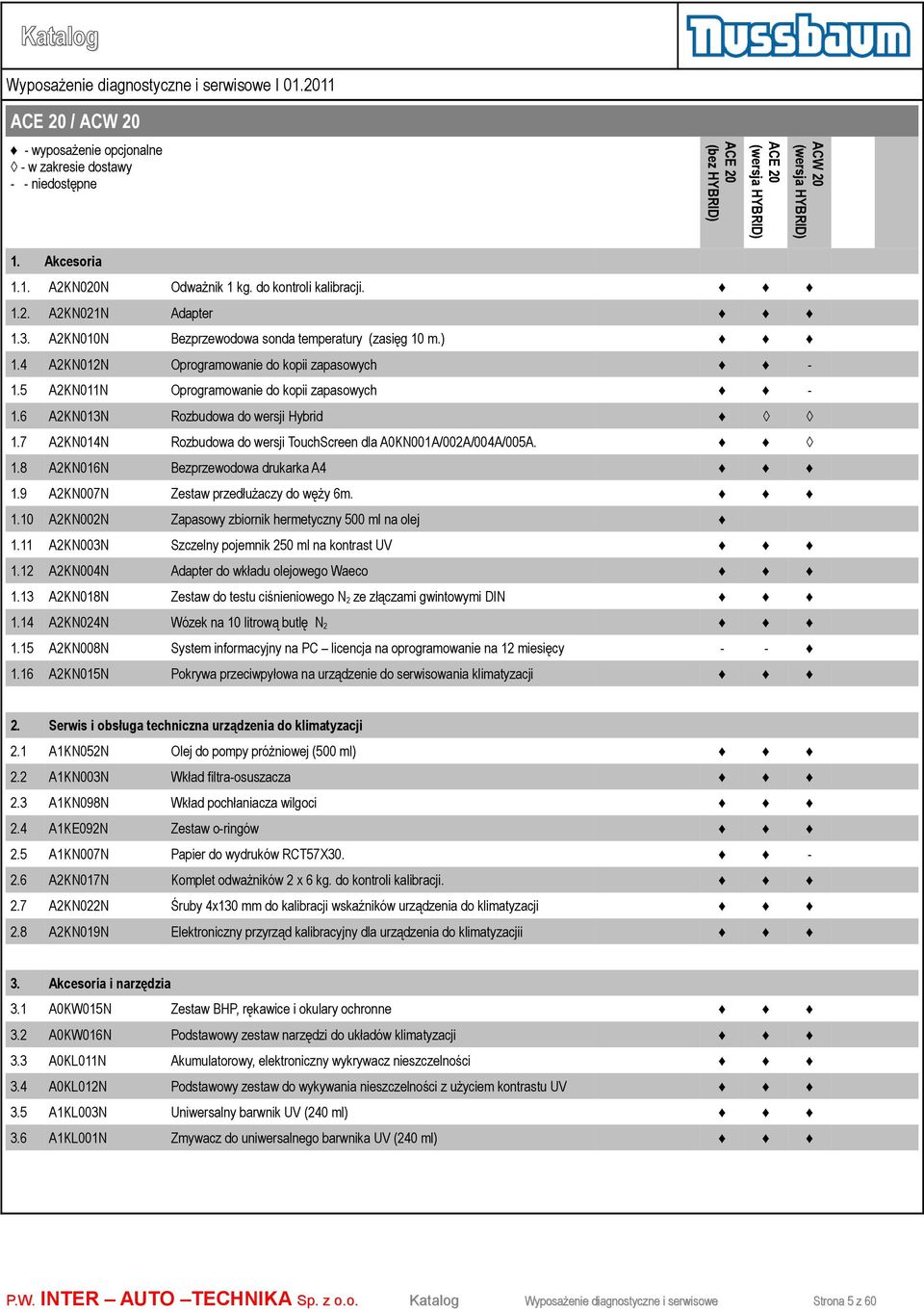

5 I ACE 20 / ACW 20 ACE 20 (bez HYBRID) ACE 20 (wersja HYBRID) ACW 20 (wersja HYBRID) 1.1. A2KN020N Odważnik 1 kg. do kontroli kalibracji A2KN021N Adapter 1.3. A2KN010N Bezprzewodowa sonda temperatury (zasięg 10 m.) 1.4 A2KN012N Oprogramowanie do kopii zapasowych 1.5 A2KN011N Oprogramowanie do kopii zapasowych 1.6 A2KN013N Rozbudowa do wersji Hybrid 1.7 A2KN014N Rozbudowa do wersji TouchScreen dla A0KN001A/002A/004A/005A. 1.8 A2KN016N Bezprzewodowa drukarka A4 1.9 A2KN007N Zestaw przedłużaczy do węży 6m A2KN002N Zapasowy zbiornik hermetyczny 500 ml na olej 1.11 A2KN003N Szczelny pojemnik 250 ml na kontrast UV 1.12 A2KN004N Adapter do wkładu olejowego Waeco 1.13 A2KN018N Zestaw do testu ciśnieniowego N2 ze złączami gwintowymi DIN 1.14 A2KN024N Wózek na 10 litrową butlę N A2KN008N System informacyjny na PC licencja na oprogramowanie na 12 miesięcy 1.16 A2KN015N Pokrywa przeciwpyłowa na urządzenie do serwisowania klimatyzacji 2. Serwis i obsługa techniczna urządzenia do klimatyzacji 2.1 A1KN052N Olej do pompy próżniowej (500 ml) 2.2 A1KN003N Wkład filtraosuszacza 2.3 A1KN098N Wkład pochłaniacza wilgoci 2.4 A1KE092N Zestaw oringów 2.5 A1KN007N Papier do wydruków RCT57X A2KN017N Komplet odważników 2 x 6 kg. do kontroli kalibracji. 2.7 A2KN022N Śruby 4x130 mm do kalibracji wskaźników urządzenia do klimatyzacji 2.8 A2KN019N Elektroniczny przyrząd kalibracyjny dla urządzenia do klimatyzacjii 3. Akcesoria i narzędzia 3.1 A0KW015N Zestaw BHP, rękawice i okulary ochronne 3.2 A0KW016N Podstawowy zestaw narzędzi do układów klimatyzacji 3.3 A0KL011N Akumulatorowy, elektroniczny wykrywacz nieszczelności 3.4 A0KL012N Podstawowy zestaw do wykywania nieszczelności z użyciem kontrastu UV 3.5 A1KL003N Uniwersalny barwnik UV (240 ml) 3.6 A1KL001N Zmywacz do uniwersalnego barwnika UV (240 ml) wyposażenie opcjonalne w zakresie dostawy niedostępne 1. Akcesoria Strona 5 z 60

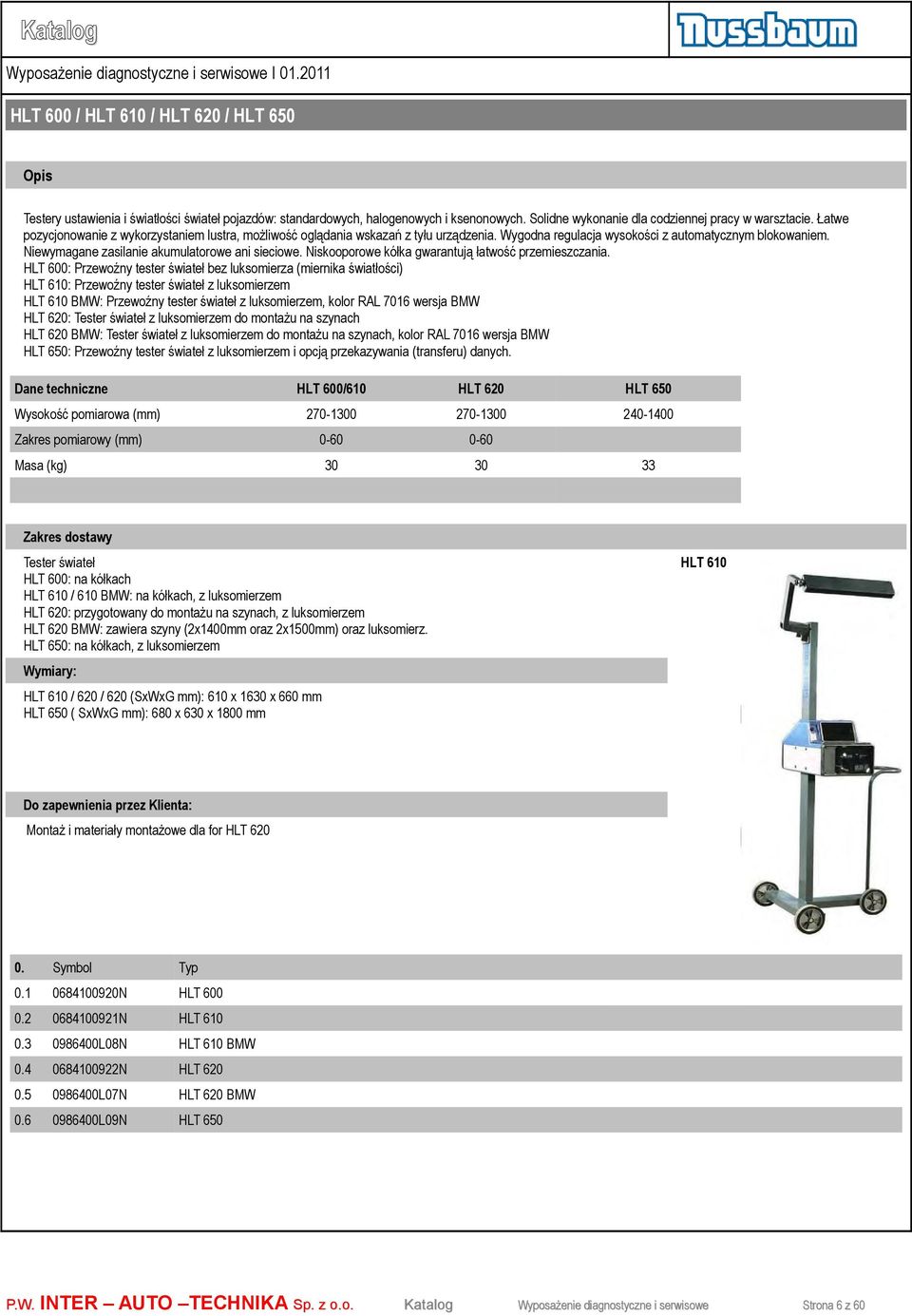

6 I HLT 600 / HLT 610 / HLT 620 / HLT 650 Opis Testery ustawienia i światłości świateł pojazdów: standardowych, halogenowych i ksenonowych. Solidne wykonanie dla codziennej pracy w warsztacie. Łatwe pozycjonowanie z wykorzystaniem lustra, możliwość oglądania wskazań z tyłu urządzenia. Wygodna regulacja wysokości z automatycznym blokowaniem. Niewymagane zasilanie akumulatorowe ani sieciowe. Niskooporowe kółka gwarantują łatwość przemieszczania. HLT 600: Przewoźny tester świateł bez luksomierza (miernika światłości) HLT 610: Przewoźny tester świateł z luksomierzem HLT 610 BMW: Przewoźny tester świateł z luksomierzem, kolor RAL 7016 wersja BMW HLT 620: Tester świateł z luksomierzem do montażu na szynach HLT 620 BMW: Tester świateł z luksomierzem do montażu na szynach, kolor RAL 7016 wersja BMW HLT 650: Przewoźny tester świateł z luksomierzem i opcją przekazywania (transferu) danych. Dane techniczne Wysokość pomiarowa (mm) Zakres pomiarowy (mm) HLT 600/610 HLT 620 HLT Masa (kg) 33 Zakres dostawy Tester świateł HLT 600: na kółkach HLT 610 / 610 BMW: na kółkach, z luksomierzem HLT 620: przygotowany do montażu na szynach, z luksomierzem HLT 620 BMW: zawiera szyny (2x1400mm oraz 2x1500mm) oraz luksomierz. HLT 650: na kółkach, z luksomierzem HLT 610 Wymiary: HLT 610 / 620 / 620 (SxWxG mm): 610 x 1630 x 660 mm HLT 650 ( SxWxG mm): 680 x 630 x 1800 mm Do zapewnienia przez Klienta: Montaż i materiały montażowe dla for HLT Symbol Typ N HLT N HLT L08N HLT 610 BMW N HLT L07N HLT 620 BMW L09N HLT 650 Strona 6 z 60

7 I HLT 600 / HLT 610 / HLT 620 / HLT 650 HLT 650 HLT 620 BMW HLT HLT 610 / 610 BMW HLT 600 wyposażenie opcjonalne w zakresie dostawy niedostępne Akcesoria N Luksomierz wyposażenie uzupełniające N 4 elementowy komplet szyn prowadzących (2 x 1400 mm and 2 x 1750 mm), wraz z zestawem montażowym N Szyna prowadząca, długość 1400 mm, 1 sztuka N Szyna prowadząca, długość 1750 mm, 1 sztuka L04N Dodatkowy zestaw oprzyrządowania do badania ACC BMW (tylko na kółkach) N Szyna prowadząca o długości 1500 mm do badania ACC (BMW) A1Z0020N Przewód szeregowy, 9pin, do podłączenia do komputera PC. Długość 15m L05N Wziernik laserowy (montowany tylko fabrycznie) L06N Celownik laserowy (montowany tylko fabrycznie) L07N Szyny L0AN Przyrząd kalibracyjny do HLT 650 Strona 7 z 60

8 I BT 3xx Opis Urządzenia rolkowe do kontroli hamulców samochodów osobowych i dostawczych. Galwanizowane elementy konstrukcyjne. Tensometryczny system pomiarowy. Wydajna procedura z automatycznym rozpoczynaniem badania (oraz ponownym uruchamianiem silników), opóźnienie startu jednej strony względem drugiej dla zmniejszenia prądu pobieranego przez silniki w momencie rozruchu, wyłączenie przy zablokowanym hamulcu. Wspomaganie wyjazdu ze stanowiska (przekładnie ślimakowe o wysokim stopniu samohamowności). Korzystna cena zakupu oraz niskie koszty eksploatacji. Galwanizowana rama urządzenia oraz silniki o obudowie przeciwbryzgowej gwarantują niezawodność przez długi czas. Jednostka sterująca lakierowana proszkowo. Rolki pokryte tworzywem sztucznym dla mniejszego zużycia opon badanych pojazdów. BT 300: Maks. nacisk osi 3t., zakres pomiarowy maks. 5 KN BT 310: Maks. nacisk osi 4t., zakres pomiarowy maks. 6 KN BT 320: Maks. nacisk osi 4t., zakres pomiarowy maks. 8 KN Wersje specjalne: dzielona, rolki napawane lub wydłużone rolki metalowe (na życzenie). Dane techniczne BT 300 BT 310/311 BT 320 Nacisk osi (t) Zakres wskazań (kn) Zakres pomiarowy (kn) Prędkość podczas badania (km/h) Średnica rolki (mm) Zagłębienie/wyniesienie w poziomie posadzki Pokrycie rolek tworzywo sztuczne Szerokość badanego pojazdu (rozstaw kół) Silniki (kw) x 2,5 2 x 3,5 2x4 Zakres dostawy Zdjęcie z wyposażeniem dodatkowym Zestaw rolkowy, jednostka sterująca, przewody 15m Wymiary: Wersja niedzielona, rozstaw kół 2200mm (SxDxW) 2350 x 690 x 265 mm Wersja niedzielona, rozstaw kół 2800mm (SxDxW) 2950 x 690 x 265 mm Wersja dzielona (SxDxW) 2 x 1230 x 690 x 265 mm Control cabinet (SxDxW) 900 x 275 x 580 mm Do zapewnienia przez Klienta: Fundament, Zasilanie: BT 300: 5kW, 400 V, 50 Hz, 20 AT BT 310, 311, 320: 7 kw, 400 V, 50 Hz, 25 AT 0. Symbol Typ N BT D14N BT300 (rolki napawane) D09N BT 300 (2800 mm) N BT D06N BT 310 (2800 mm) N BT D10N BT 320 (2800 mm) Strona 8 z 60

9 I BT 3xx BT 3x0 (2800mm) 1. BT 3x0 (rolki napawane) BT 3x0 wyposażenie opcjonalne w zakresie dostawy niedostępne Akcesoria N Kolumna podporowa do standardowej szafy sterującowskaźnikowej N Podstawa obrotowa do szafy wsk., tylko w połączeniu z kolumną N Uchwyt ścienny do standardowej szafy sterującowskaźnikowej N Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm, galwanizowana, maks. nacisk koła 750 kg (zestaw 2 sztuk) D2DN Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm, składana, galwanizowana, maks. nacisk koła 750 kg (zestaw 2 sztuk) DRSN Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm, nakładana, galwanizowana, maks. nacisk koła 750 kg (zestaw 2 sztuk) D19N Pokrywa środkowa do rolek dzielonych (nie wymagana w przypadku montażu na kanale przeglądowym) D23N Przewód do podłączenia czujników zestawu rolkowego BT3xx o długości 32m D3AN Przewód do podłączenia czujników zestawu rolkowego P 2xx o długości 32m P83N Wanna fundamentowa do testera hamulców samochodów osobowych 2200 mm PH2N Wanna fundamentowa do testera hamulców samochodów osobowych 2800 mm P86N Galwanizowana osłona krawędzi do testera hamulców sam. osobowych 2. Komunikacja N Drukarka igłowa (Epson LQ II) N Zestaw podłączeniowy do drukarki N Przewód do drukarki, długość 15 m N Półka na drukarkę DIN A4 do montażu na kolumnie podporowej, dostępna tylko w połączeniu z kolumną N Pilot zdalnego sterowania (zestaw uzupełniający) N Kontrolka różnicy sił hamowania N Wyświetlacz LCD (5pozycyjny) do szafki BT3xx. Przydatny wyłącznie w połączeniu z pilotem zdalnego sterowania N Miernik nacisku na pedał hamulca (pedałomierz) z przewodem długości 15m. Przydatny wyłącznie w połączeniu z wyświetlaczem LCD 3. Wyposażenie dodatkowe N Zestaw do badania 4x4, wyłącznie w połączeniu z pilotem A N Zestaw uzupełniający miękki start N Ogrzewanie jednostki sterujacowskaźnikowej D22N Urządzenie opuszczające z zestawem przyłączeniowym do samodzielnego testera hamulców (montowane fabrycznie, wymagane zasilanie pneumatyczne min. 6 bar., wyłącznie do urządzeń w wersji 2200 mm) D21N Urządzenie opuszczające z zestawem przyłączeniowym do samodzielnego testera hamulców (do domontowania, wymagane zasilanie pneumatyczne min. 6 bar., wyłącznie do urządzeń w wersji 2200 mm) D2PN Urządzenie podnoszące do pojazdów o nacisku osi maks. 1,5 t. tylko w połączeniu z urządzeniem opuszczającym i pilotem zdalnego sterowania, wyłącznie do urządzeń w wersji 2200 mm) D10N Urządzenie ważące do testera hamulców samochodów osobowych. Zwiększa wysokość rolek hamulcowych o 20 mm. Zdecydowanie zaleca się jego użytkowanie w połączeniu z wyświetlaczem LCD lub drukarką. 4. Narzędzia i przyrządy serwisowe B68N Mechanizm kalibracyjny do testera sił hamowania B69N Przetwornik 10 kn do kalibracji testerów sił hamowania samochodów osobowych, przyrząd niezbędny! N Adapter. Strona 9 z 60

10 I BT 400 / BT 410 / BT 410 MB / BT 420 Opis Urządzenia rolkowe do kontroli hamulców samochodów osobowych i dostawczych. Galwanizowane elementy konstrukcyjne. Tensometryczny system pomiarowy. Wydajna procedura z automatycznym rozpoczynaniem badania (oraz ponownym uruchamianiem silników), opóźnienie startu jednej strony względem drugiej dla zmniejszenia prądu pobieranego przez silniki w momencie rozruchu, wyłączenie przy zablokowanym hamulcu. Wspomaganie wyjazdu ze stanowiska (przekładnie ślimakowe o wysokim stopniu samohamowności). Korzystna cena zakupu oraz niskie koszty eksploatacji. Kontrolka różnicy sił hamowania. Galwanizowana rama urządzenia oraz silniki o obudowie przeciwbryzgowej gwarantują niezawodność przez długi czas. Jednostka sterująca lakierowana proszkowo. Rolki pokryte tworzywem sztucznym dla mniejszego zużycia opon badanych pojazdów. BT 400: Maks. nacisk osi 3t., zakres pomiarowy maks. 5 KN, prostokątna jednostka centralna z dwoma zegarami BT 410: Maks. nacisk osi 4t., zakres pomiarowy maks. 6 KN, prostokątna jednostka centralna z dwoma zegarami BT 410 MB: Wersja MB, Maks. nacisk osi 4t. Wersje specjalne: dzielona, rolki napawane, rolki metalowe, wydłużone rolki metalowe, wersje dostosowane do wymagań poszczególnych krajów (na życzenie). Dane techniczne BT 400 BT 410 BT 410 MB BT420 Nacisk osi (t) Zakres wskazań (kn) Zakres pomiarowy (kn) Prędkość podczas badania (km/h) Średnica rolki (mm) Wyniesienie rolki Pokrycie rolek tworzywo sztuczne Szerokość badanego pojazdu (rozstaw kół) Silniki (kw) x 2,5 2 x 3,5 2 x 3,5 2x4 Zakres dostawy BT 400 Zestaw rolkowy Jednostka sterująca z zegarami analogowymi i kontrolką różnicy sił hamowania Przewody podłączeniowe 15m Wymiary: Zestaw rolkowy jednoczęściowy (SxDxG) 2350 x 690 x 265 mm Jednostka sterującowskaźnikowa (SxDxW) 900 x 275 x 580 mm Do zapewnienia przez Klienta: Fundament, Zasilanie: BT 400: 5kW, 400 V, 50 Hz, 20 AT BT 410: 7 kw, 400 V, 50 Hz, 25 AT 0. Symbol Typ J10N BT J17N BT400 (rolki napawane) J16N BT 400 (2800 mm) J20N BT J23N BT 410 (2800 mm) J30N BT J31N BT 420 (2800 mm) J25N BT410 MB Strona 10 z 60

11 I BT 400 / BT 410 / BT 410 MB / BT 420 BT 4x0 MB BT 4x0 (2800mm) 1. BT 4x0 (rolki napawane) BT 4x0 wyposażenie opcjonalne w zakresie dostawy niedostępne Akcesoria N Kolumna podporowa do standardowej szafy sterującowskaźnikowej N Podstawa obrotowa do szafy wsk., tylko w połączeniu z kolumną N Uchwyt ścienny do standardowej szafy sterującowskaźnikowej N Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm D2RN Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm oraz D2DN Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm, składana, galwanizowana, maks. nacisk koła 750 kg (zestaw 2 sztuk) DRSN Osłona, pokrywa do rolek do badania pojazdów o rozstawie kół do mm, nakładana, galwanizowana, maks. nacisk koła 750 kg (zestaw 2 sztuk) E95N Pokrywa do badania motocykli (wyłącznie do rolek o szerokości użytecznej 2200 mm) E96N Pokrywa do badania motocykli (wyłącznie do rolek o szerokości użytecznej 2800 mm) P83N Wanna fundamentowa do testera hamulców samochodów osobowych 2200 mm PH2N Wanna fundamentowa do testera hamulców samochodów osobowych 2800 mm P86N Galwanizowana osłona krawędzi do testera hamulców sam. osobowych E02N Wersja dzielona rolek BT410 MB (tylko na potrzeby ofertowania, przy zamówieniu zostanie potwierdzony odrębny numer kompletnego urządzenia rolkowego) E90N Tester zawieszenia do BT 4xx (EUSAMA) E91N Tester zawieszenia (metoda BOGE), maks. nacisk osi 1.1 t E0FN Zestaw do modyfikacji, zwiększający maks. nacisk osi z 1.1 t. do 2.0 t E96N Tester zawieszenia (metoda BOGE), maks. nacisk osi 2.0 t E97N Tester zawieszenia (metoda BOGE), wersja dzielona E21N Tester ustawienia kół do BT 4xx / NTS 8xx (wyłącznie w połączeniu z pilotem i wyświetlaczem LCD lub PC) D23N Przewód podłączeniowy długości 32 m do czujników rolek BT 3xx D3AN Przewód podłączeniowy do czujników rolek P 2xx, długość 32 m. 2. Wyposażenie dodatkowe EB5N Urządzenie opuszczające z zestawem przyłączeniowym do samodzielnego testera hamulców (montowane fabrycznie, wymagane zasilanie pneumatyczne min. 6 bar., wyłącznie do urządzeń w wersji 2200 mm). W połączeniu z pilotem zdalnego sterowania może być również używane jako urządzenie podnoszące (maks. 1,5 t na oś) E93N Zestaw uzupełniający miękki start E92N Ogrzewanie jednostki sterującowskaźnikowej J31N Zestaw uzupełniający do badania pojazdów 4x4 (bez regulatora prędkości), wyłącznie w połączeniu z pilotem zdalnego sterowania J32N Zestaw uzupełniający do badania pojazdów 4x4 (bez regulatora prędkości), automatyczne rozpoznawanie pojazdów 4x4, wyłącznie w połączeniu z pilotem zdalnego sterowania D10N Urządzenie ważące do testera hamulców samochodów osobowych. Zwiększa wysokość rolek hamulcowych o 20 mm. Zdecydowanie zaleca się jego użytkowanie w połączeniu z wyświetlaczem LCD lub drukarką. Strona 11 z 60

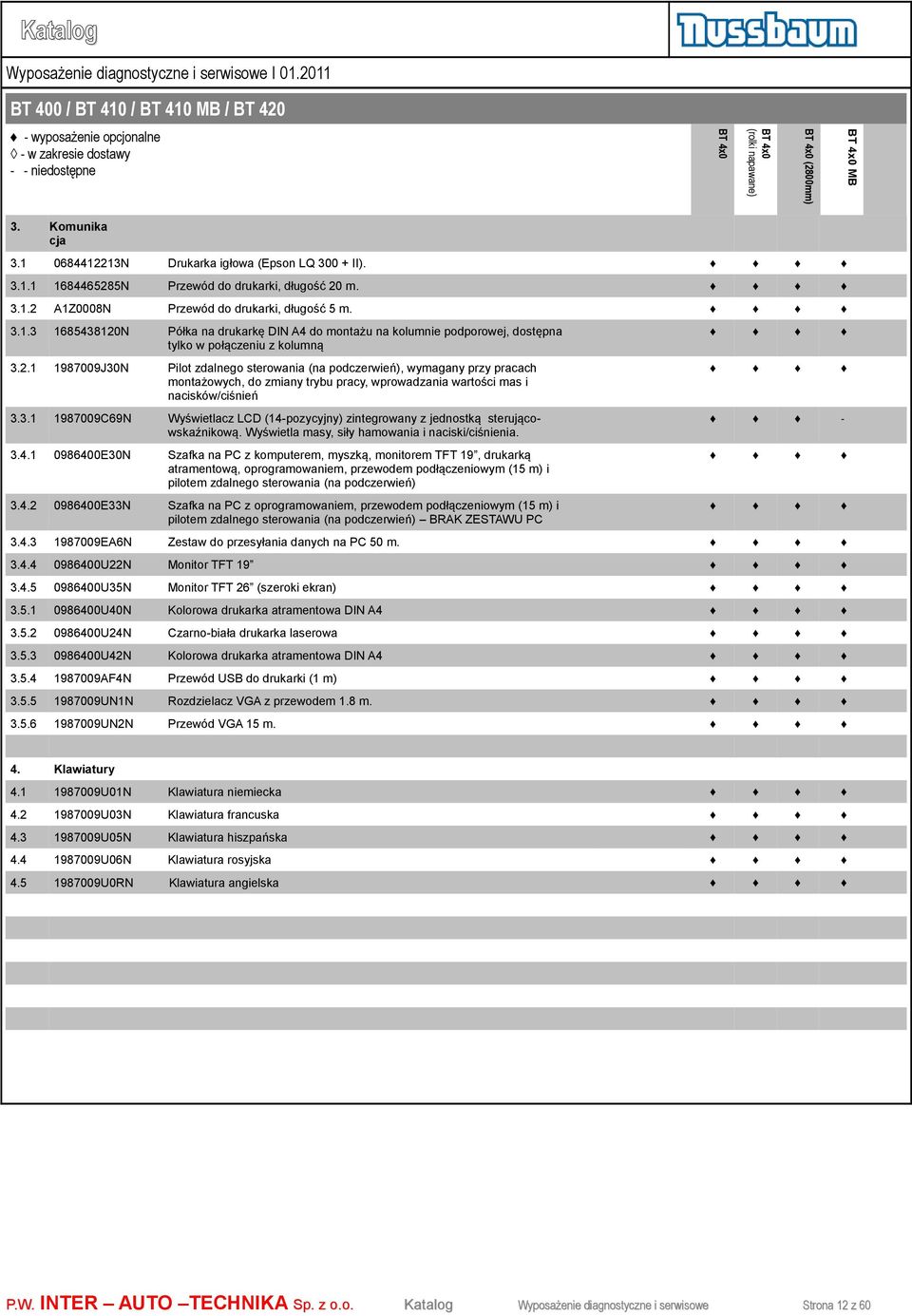

12 I BT 400 / BT 410 / BT 410 MB / BT 420 BT 4x0 MB BT 4x0 (2800mm) 3. BT 4x0 (rolki napawane) BT 4x0 wyposażenie opcjonalne w zakresie dostawy niedostępne Komunika cja N Drukarka igłowa (Epson LQ II) N Przewód do drukarki, długość 20 m A1Z0008N Przewód do drukarki, długość 5 m N Półka na drukarkę DIN A4 do montażu na kolumnie podporowej, dostępna tylko w połączeniu z kolumną J30N Pilot zdalnego sterowania (na podczerwień), wymagany przy pracach montażowych, do zmiany trybu pracy, wprowadzania wartości mas i nacisków/ciśnień C69N Wyświetlacz LCD (14pozycyjny) zintegrowany z jednostką sterującowskaźnikową. Wyświetla masy, siły hamowania i naciski/ciśnienia E30N Szafka na PC z komputerem, myszką, monitorem TFT 19, drukarką atramentową, oprogramowaniem, przewodem podłączeniowym (15 m) i pilotem zdalnego sterowania (na podczerwień) E33N Szafka na PC z oprogramowaniem, przewodem podłączeniowym (15 m) i pilotem zdalnego sterowania (na podczerwień) BRAK ZESTAWU PC EA6N Zestaw do przesyłania danych na PC 50 m U22N Monitor TFT U35N Monitor TFT 26 (szeroki ekran) U40N Kolorowa drukarka atramentowa DIN A U24N Czarnobiała drukarka laserowa U42N Kolorowa drukarka atramentowa DIN A AF4N Przewód USB do drukarki (1 m) UN1N Rozdzielacz VGA z przewodem 1.8 m UN2N Przewód VGA 15 m. 4. Klawiatury U01N Klawiatura niemiecka U03N Klawiatura francuska U05N Klawiatura hiszpańska U06N Klawiatura rosyjska U0RN Klawiatura angielska Strona 12 z 60

13 I BT 400 / BT 410 / BT 410 MB / BT 420 BT 4x0 MB BT 4x0 (2800mm) 5. BT 4x0 (rolki napawane) BT 4x0 wyposażenie opcjonalne w zakresie dostawy niedostępne Mierniki nacisku na pedał hamulca CZ0N Miernik siły nacisku na pedał, wersja przewodowa C08N Miernik siły nacisku na pedał, wersja przewodowa z małym wyświetlaczem LCD C09N Przewód podłączeniowy do mierników siły nacisku na pedał C08N lub CZ0N, niezbędny jeśli wyniki mają pojawiać się na wydruku lub na 14pozycyjnym wyświetlaczu LCD CZ3N Radiowy miernik siły nacisku na pedał CZ6N Stacja ładowania wraz z zasilaczem do radiowego miernika siły nacisku na pedał hamulca CZ5N Odbiornik wraz z zasilaczem do radiowego miernika siły nacisku na pedał hamulca. 6. Narzędzia i przyrządy serwisowe B68N Mechanizm kalibracyjny do testera sił hamowania B69N Przetwornik 10 kn do kalibracji testerów sił hamowania samochodów osobowych, przyrząd niezbędny! N Adapter. Strona 13 z 60

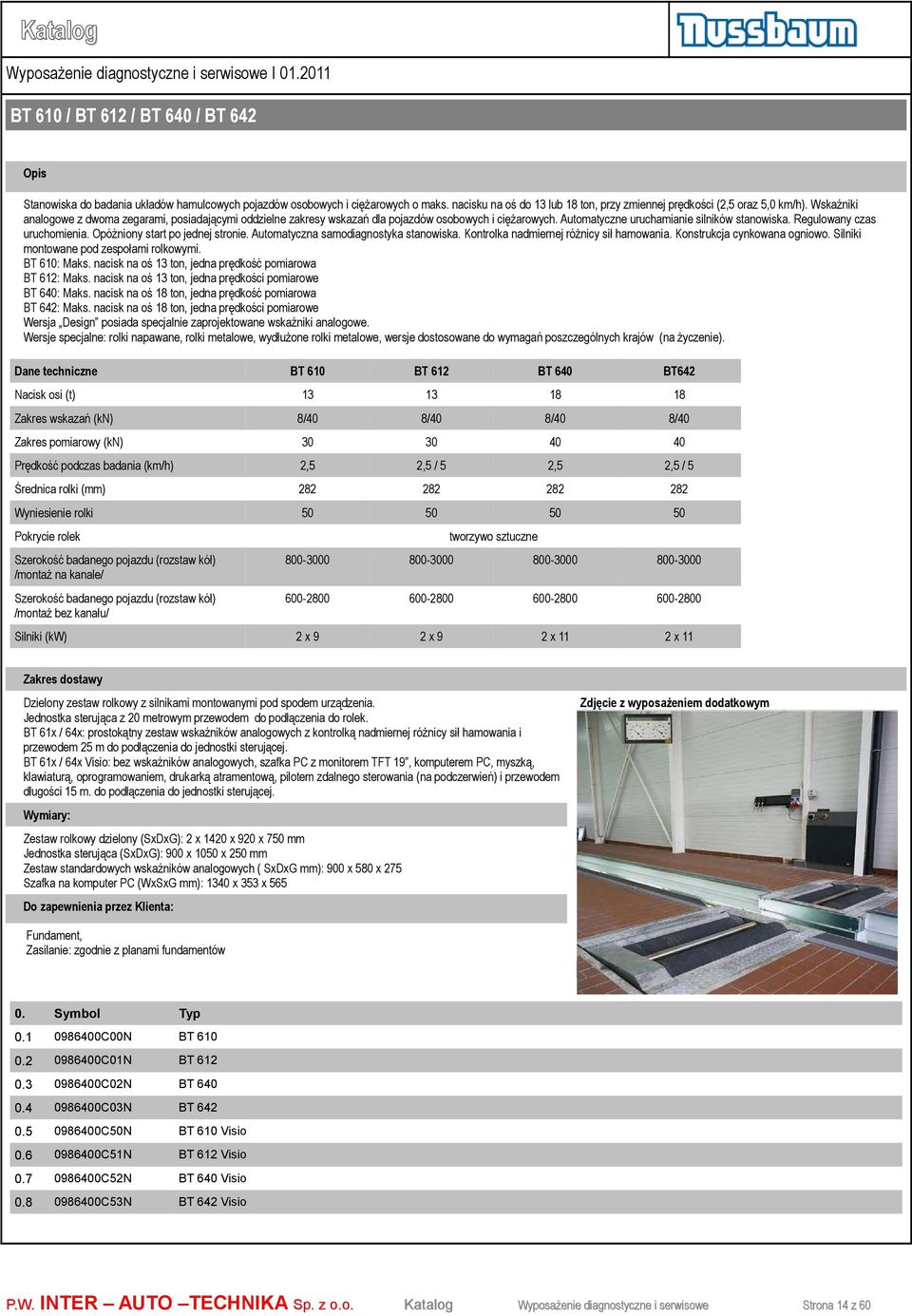

14 I BT 610 / BT 612 / BT 640 / BT 642 Opis Stanowiska do badania układów hamulcowych pojazdów osobowych i ciężarowych o maks. nacisku na oś do 13 lub 18 ton, przy zmiennej prędkości (2,5 oraz 5,0 km/h). Wskaźniki analogowe z dwoma zegarami, posiadającymi oddzielne zakresy wskazań dla pojazdów osobowych i ciężarowych. Automatyczne uruchamianie silników stanowiska. Regulowany czas uruchomienia. Opóźniony start po jednej stronie. Automatyczna samodiagnostyka stanowiska. Kontrolka nadmiernej różnicy sił hamowania. Konstrukcja cynkowana ogniowo. Silniki montowane pod zespołami rolkowymi. BT 610: Maks. nacisk na oś 13 ton, jedna prędkość pomiarowa BT 612: Maks. nacisk na oś 13 ton, jedna prędkości pomiarowe BT 640: Maks. nacisk na oś 18 ton, jedna prędkość pomiarowa BT 642: Maks. nacisk na oś 18 ton, jedna prędkości pomiarowe Wersja Design posiada specjalnie zaprojektowane wskaźniki analogowe. Wersje specjalne: rolki napawane, rolki metalowe, wydłużone rolki metalowe, wersje dostosowane do wymagań poszczególnych krajów (na życzenie). Dane techniczne Nacisk osi (t) Zakres wskazań (kn) BT 610 BT 612 BT 640 BT /40 8/40 8/40 8/40 Zakres pomiarowy (kn) Prędkość podczas badania (km/h) 2,5 2,5 / 5 2,5 2,5 / 5 Średnica rolki (mm) Wyniesienie rolki Pokrycie rolek tworzywo sztuczne Szerokość badanego pojazdu (rozstaw kół) /montaż na kanale/ Szerokość badanego pojazdu (rozstaw kół) /montaż bez kanału/ x9 2x9 2 x 11 2 x 11 Silniki (kw) Zakres dostawy Dzielony zestaw rolkowy z silnikami montowanymi pod spodem urządzenia. Jednostka sterująca z 20 metrowym przewodem do podłączenia do rolek. BT 61x / 64x: prostokątny zestaw wskaźników analogowych z kontrolką nadmiernej różnicy sił hamowania i przewodem 25 m do podłączenia do jednostki sterującej. BT 61x / 64x Visio: bez wskaźników analogowych, szafka PC z monitorem TFT 19, komputerem PC, myszką, klawiaturą, oprogramowaniem, drukarką atramentową, pilotem zdalnego sterowania (na podczerwień) i przewodem długości 15 m. do podłączenia do jednostki sterującej. Zdjęcie z wyposażeniem dodatkowym Wymiary: Zestaw rolkowy dzielony (SxDxG): 2 x 1420 x 920 x 750 mm Jednostka sterująca (SxDxG): 900 x 1050 x 250 mm Zestaw standardowych wskaźników analogowych ( SxDxG mm): 900 x 580 x 275 Szafka na komputer PC (WxSxG mm): 1340 x 353 x 565 Do zapewnienia przez Klienta: Fundament, Zasilanie: zgodnie z planami fundamentów 0. Symbol Typ C00N BT C01N BT C02N BT C03N BT C50N BT 610 Visio C51N BT 612 Visio C52N BT 640 Visio C53N BT 642 Visio Strona 14 z 60

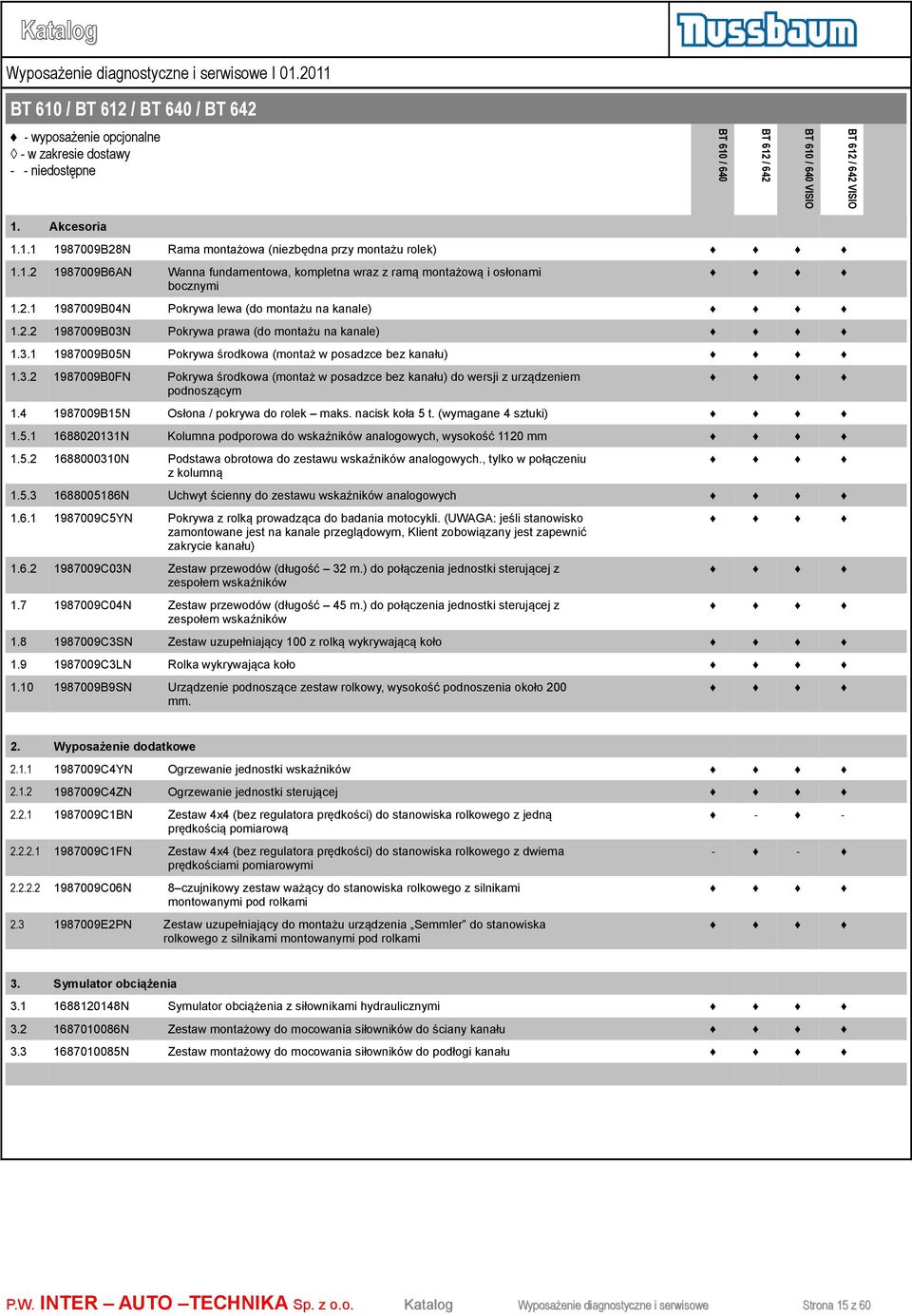

15 I BT 610 / BT 612 / BT 640 / BT 642 BT 612 / 642 VISIO BT 610 / 640 VISIO 1. BT 612 / 642 BT 610 / 640 wyposażenie opcjonalne w zakresie dostawy niedostępne Akcesoria B28N Rama montażowa (niezbędna przy montażu rolek) B6AN Wanna fundamentowa, kompletna wraz z ramą montażową i osłonami bocznymi B04N Pokrywa lewa (do montażu na kanale) B03N Pokrywa prawa (do montażu na kanale) B05N Pokrywa środkowa (montaż w posadzce bez kanału) B0FN Pokrywa środkowa (montaż w posadzce bez kanału) do wersji z urządzeniem podnoszącym B15N Osłona / pokrywa do rolek maks. nacisk koła 5 t. (wymagane 4 sztuki) N Kolumna podporowa do wskaźników analogowych, wysokość 1120 mm N Podstawa obrotowa do zestawu wskaźników analogowych., tylko w połączeniu z kolumną N Uchwyt ścienny do zestawu wskaźników analogowych C5YN Pokrywa z rolką prowadząca do badania motocykli. (UWAGA: jeśli stanowisko zamontowane jest na kanale przeglądowym, Klient zobowiązany jest zapewnić zakrycie kanału) C03N Zestaw przewodów (długość 32 m.) do połączenia jednostki sterującej z zespołem wskaźników C04N Zestaw przewodów (długość 45 m.) do połączenia jednostki sterującej z zespołem wskaźników C3SN Zestaw uzupełniający 100 z rolką wykrywającą koło C3LN Rolka wykrywająca koło B9SN Urządzenie podnoszące zestaw rolkowy, wysokość podnoszenia około 200 mm. 2. Wyposażenie dodatkowe C4YN Ogrzewanie jednostki wskaźników C4ZN Ogrzewanie jednostki sterującej C1BN Zestaw 4x4 (bez regulatora prędkości) do stanowiska rolkowego z jedną prędkością pomiarową C1FN Zestaw 4x4 (bez regulatora prędkości) do stanowiska rolkowego z dwiema prędkościami pomiarowymi C06N 8 czujnikowy zestaw ważący do stanowiska rolkowego z silnikami montowanymi pod rolkami E2PN 3. Symulator obciążenia N Symulator obciążenia z siłownikami hydraulicznymi N Zestaw montażowy do mocowania siłowników do ściany kanału N Zestaw montażowy do mocowania siłowników do podłogi kanału Zestaw uzupełniający do montażu urządzenia Semmler do stanowiska rolkowego z silnikami montowanymi pod rolkami Strona 15 z 60

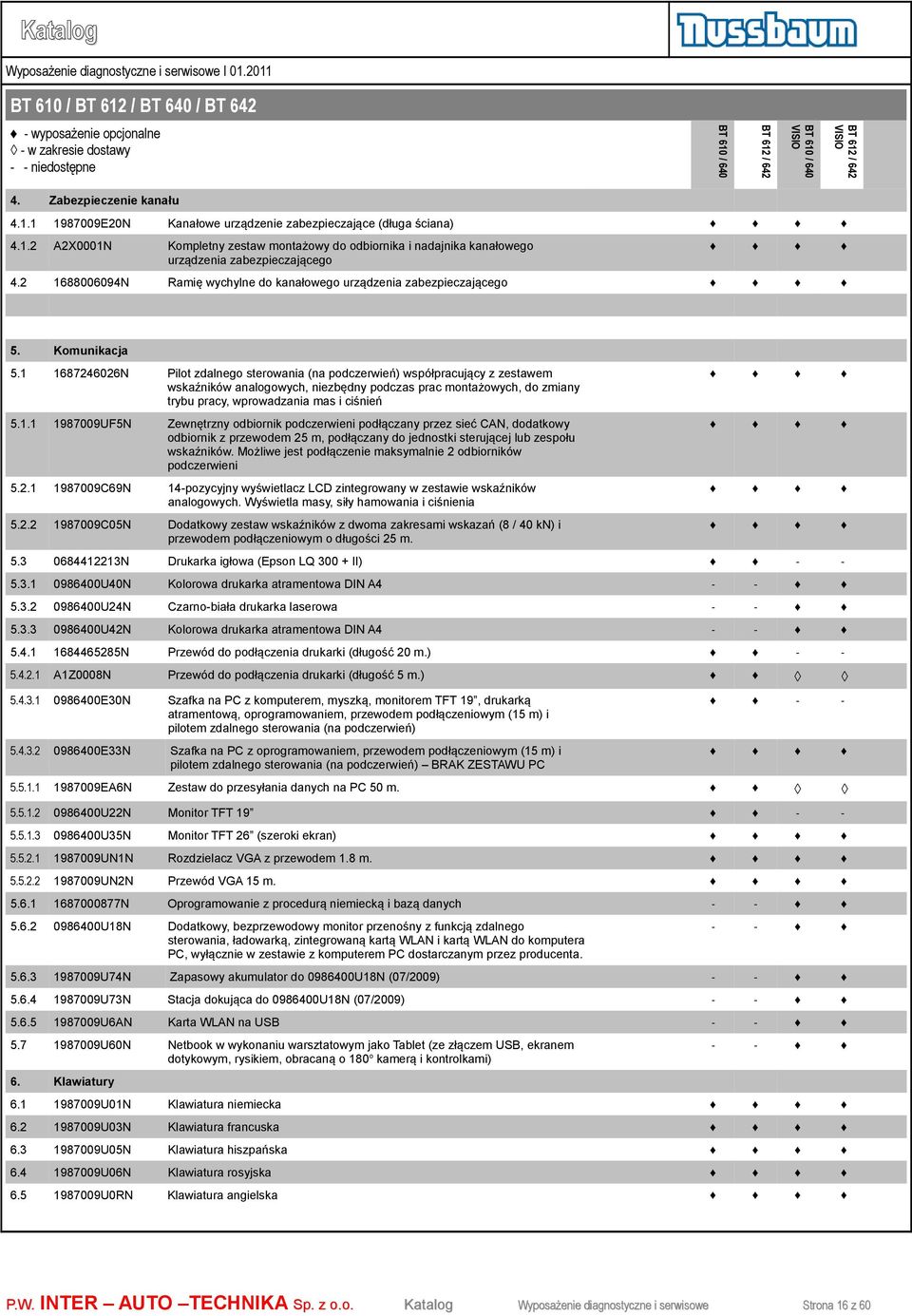

16 I BT 610 / BT 612 / BT 640 / BT 642 BT 612 / 642 VISIO BT 610 / 640 VISIO 4. BT 612 / 642 BT 610 / 640 wyposażenie opcjonalne w zakresie dostawy niedostępne Zabezpieczenie kanału E20N Kanałowe urządzenie zabezpieczające (długa ściana) A2X0001N Kompletny zestaw montażowy do odbiornika i nadajnika kanałowego urządzenia zabezpieczającego N Ramię wychylne do kanałowego urządzenia zabezpieczającego 5. Komunikacja N Pilot zdalnego sterowania (na podczerwień) współpracujący z zestawem wskaźników analogowych, niezbędny podczas prac montażowych, do zmiany trybu pracy, wprowadzania mas i ciśnień UF5N Zewnętrzny odbiornik podczerwieni podłączany przez sieć CAN, dodatkowy odbiornik z przewodem 25 m, podłączany do jednostki sterującej lub zespołu wskaźników. Możliwe jest podłączenie maksymalnie 2 odbiorników podczerwieni C69N 14pozycyjny wyświetlacz LCD zintegrowany w zestawie wskaźników analogowych. Wyświetla masy, siły hamowania i ciśnienia C05N Dodatkowy zestaw wskaźników z dwoma zakresami wskazań (8 / 40 kn) i przewodem podłączeniowym o długości 25 m N Drukarka igłowa (Epson LQ II) U40N Kolorowa drukarka atramentowa DIN A U24N Czarnobiała drukarka laserowa U42N Kolorowa drukarka atramentowa DIN A N Przewód do podłączenia drukarki (długość 20 m.) A1Z0008N Przewód do podłączenia drukarki (długość 5 m.) E30N Szafka na PC z komputerem, myszką, monitorem TFT 19, drukarką atramentową, oprogramowaniem, przewodem podłączeniowym (15 m) i pilotem zdalnego sterowania (na podczerwień) E33N Szafka na PC z oprogramowaniem, przewodem podłączeniowym (15 m) i pilotem zdalnego sterowania (na podczerwień) BRAK ZESTAWU PC EA6N Zestaw do przesyłania danych na PC 50 m U22N Monitor TFT U35N Monitor TFT 26 (szeroki ekran) UN1N Rozdzielacz VGA z przewodem 1.8 m UN2N Przewód VGA 15 m N Oprogramowanie z procedurą niemiecką i bazą danych U18N Dodatkowy, bezprzewodowy monitor przenośny z funkcją zdalnego sterowania, ładowarką, zintegrowaną kartą WLAN i kartą WLAN do komputera PC, wyłącznie w zestawie z komputerem PC dostarczanym przez producenta U74N Zapasowy akumulator do U18N (07/2009) U73N Stacja dokująca do U18N (07/2009) U6AN Karta WLAN na USB U60N Netbook w wykonaniu warsztatowym jako Tablet (ze złączem USB, ekranem dotykowym, rysikiem, obracaną o 180o kamerą i kontrolkami) 6. Klawiatury U01N Klawiatura niemiecka U03N Klawiatura francuska U05N Klawiatura hiszpańska U06N Klawiatura rosyjska U0RN Klawiatura angielska Strona 16 z 60

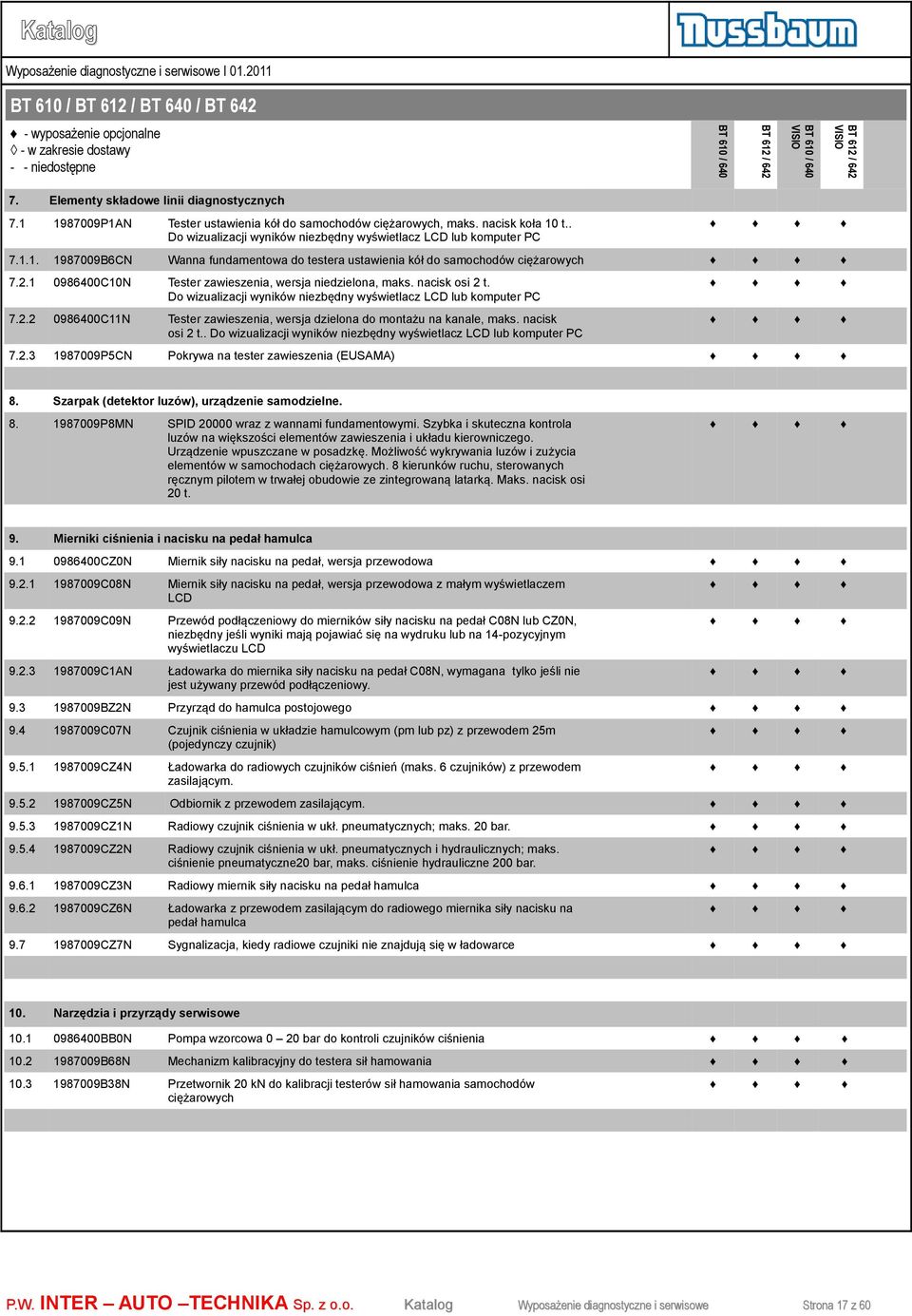

17 I BT 610 / BT 612 / BT 640 / BT 642 BT 612 / 642 VISIO BT 610 / 640 VISIO 7. BT 612 / 642 BT 610 / 640 wyposażenie opcjonalne w zakresie dostawy niedostępne Elementy składowe linii diagnostycznych P1AN Tester ustawienia kół do samochodów ciężarowych, maks. nacisk koła 10 t.. Do wizualizacji wyników niezbędny wyświetlacz LCD lub komputer PC B6CN Wanna fundamentowa do testera ustawienia kół do samochodów ciężarowych C10N Tester zawieszenia, wersja niedzielona, maks. nacisk osi 2 t. Do wizualizacji wyników niezbędny wyświetlacz LCD lub komputer PC C11N Tester zawieszenia, wersja dzielona do montażu na kanale, maks. nacisk osi 2 t.. Do wizualizacji wyników niezbędny wyświetlacz LCD lub komputer PC P5CN Pokrywa na tester zawieszenia (EUSAMA) 8. Szarpak (detektor luzów), urządzenie samodzielne P8MN 9. Mierniki ciśnienia i nacisku na pedał hamulca CZ0N Miernik siły nacisku na pedał, wersja przewodowa C08N Miernik siły nacisku na pedał, wersja przewodowa z małym wyświetlaczem LCD C09N Przewód podłączeniowy do mierników siły nacisku na pedał C08N lub CZ0N, niezbędny jeśli wyniki mają pojawiać się na wydruku lub na 14pozycyjnym wyświetlaczu LCD C1AN Ładowarka do miernika siły nacisku na pedał C08N, wymagana tylko jeśli nie jest używany przewód podłączeniowy BZ2N Przyrząd do hamulca postojowego C07N Czujnik ciśnienia w układzie hamulcowym (pm lub pz) z przewodem 25m (pojedynczy czujnik) CZ4N Ładowarka do radiowych czujników ciśnień (maks. 6 czujników) z przewodem zasilającym CZ5N Odbiornik z przewodem zasilającym CZ1N Radiowy czujnik ciśnienia w ukł. pneumatycznych; maks. 20 bar CZ2N Radiowy czujnik ciśnienia w ukł. pneumatycznych i hydraulicznych; maks. ciśnienie pneumatyczne20 bar, maks. ciśnienie hydrauliczne 200 bar CZ3N Radiowy miernik siły nacisku na pedał hamulca CZ6N Ładowarka z przewodem zasilającym do radiowego miernika siły nacisku na pedał hamulca CZ7N Sygnalizacja, kiedy radiowe czujniki nie znajdują się w ładowarce 10. Narzędzia i przyrządy serwisowe BB0N Pompa wzorcowa 0 20 bar do kontroli czujników ciśnienia B68N Mechanizm kalibracyjny do testera sił hamowania B38N Przetwornik 20 kn do kalibracji testerów sił hamowania samochodów ciężarowych SPID wraz z wannami fundamentowymi. Szybka i skuteczna kontrola luzów na większości elementów zawieszenia i układu kierowniczego. Urządzenie wpuszczane w posadzkę. Możliwość wykrywania luzów i zużycia elementów w samochodach ciężarowych. 8 kierunków ruchu, sterowanych ręcznym pilotem w trwałej obudowie ze zintegrowaną latarką. Maks. nacisk osi 20 t. Strona 17 z 60

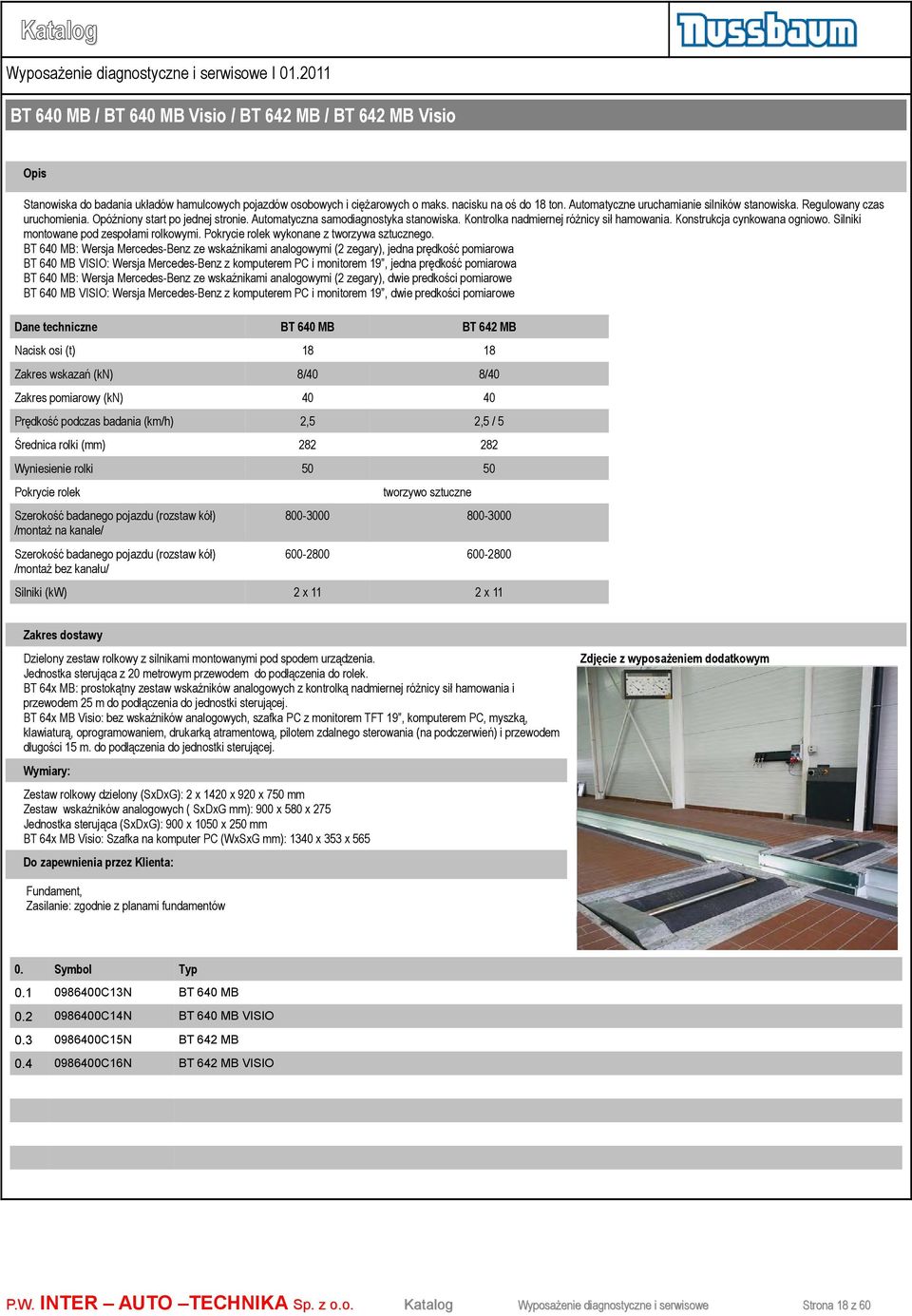

18 I BT 640 MB / BT 640 MB Visio / BT 642 MB / BT 642 MB Visio Opis Stanowiska do badania układów hamulcowych pojazdów osobowych i ciężarowych o maks. nacisku na oś do 18 ton. Automatyczne uruchamianie silników stanowiska. Regulowany czas uruchomienia. Opóźniony start po jednej stronie. Automatyczna samodiagnostyka stanowiska. Kontrolka nadmiernej różnicy sił hamowania. Konstrukcja cynkowana ogniowo. Silniki montowane pod zespołami rolkowymi. Pokrycie rolek wykonane z tworzywa sztucznego. BT 640 MB: Wersja MercedesBenz ze wskaźnikami analogowymi (2 zegary), jedna prędkość pomiarowa BT 640 MB VISIO: Wersja MercedesBenz z komputerem PC i monitorem 19, jedna prędkość pomiarowa BT 640 MB: Wersja MercedesBenz ze wskaźnikami analogowymi (2 zegary), dwie predkości pomiarowe BT 640 MB VISIO: Wersja MercedesBenz z komputerem PC i monitorem 19, dwie predkości pomiarowe Dane techniczne Nacisk osi (t) Zakres wskazań (kn) BT 640 MB BT 642 MB /40 8/40 Zakres pomiarowy (kn) Prędkość podczas badania (km/h) 2,5 2,5 / 5 Średnica rolki (mm) Wyniesienie rolki 50 Pokrycie rolek 50 tworzywo sztuczne Szerokość badanego pojazdu (rozstaw kół) /montaż na kanale/ Szerokość badanego pojazdu (rozstaw kół) /montaż bez kanału/ x 11 2 x 11 Silniki (kw) Zakres dostawy Dzielony zestaw rolkowy z silnikami montowanymi pod spodem urządzenia. Jednostka sterująca z 20 metrowym przewodem do podłączenia do rolek. BT 64x MB: prostokątny zestaw wskaźników analogowych z kontrolką nadmiernej różnicy sił hamowania i przewodem 25 m do podłączenia do jednostki sterującej. BT 64x MB Visio: bez wskaźników analogowych, szafka PC z monitorem TFT 19, komputerem PC, myszką, klawiaturą, oprogramowaniem, drukarką atramentową, pilotem zdalnego sterowania (na podczerwień) i przewodem długości 15 m. do podłączenia do jednostki sterującej. Zdjęcie z wyposażeniem dodatkowym Wymiary: Zestaw rolkowy dzielony (SxDxG): 2 x 1420 x 920 x 750 mm Zestaw wskaźników analogowych ( SxDxG mm): 900 x 580 x 275 Jednostka sterująca (SxDxG): 900 x 1050 x 250 mm BT 64x MB Visio: Szafka na komputer PC (WxSxG mm): 1340 x 353 x 565 Do zapewnienia przez Klienta: Fundament, Zasilanie: zgodnie z planami fundamentów 0. Symbol Typ C13N BT 640 MB C14N BT 640 MB VISIO C15N BT 642 MB C16N BT 642 MB VISIO Strona 18 z 60

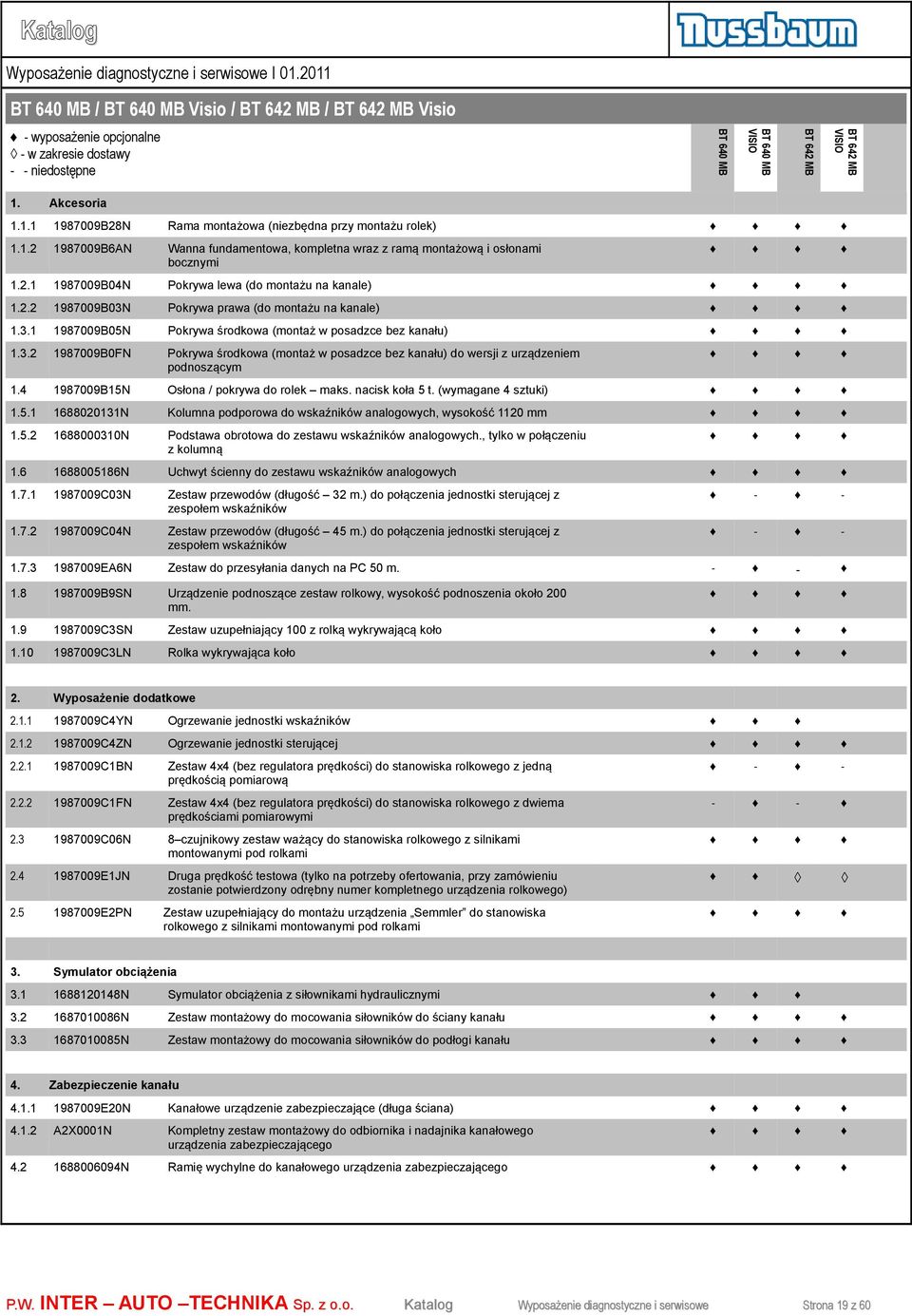

19 I BT 640 MB / BT 640 MB Visio / BT 642 MB / BT 642 MB Visio BT 642 MB VISIO BT 642 MB 1. BT 640 MB VISIO BT 640 MB wyposażenie opcjonalne w zakresie dostawy niedostępne Akcesoria B28N Rama montażowa (niezbędna przy montażu rolek) B6AN Wanna fundamentowa, kompletna wraz z ramą montażową i osłonami bocznymi B04N Pokrywa lewa (do montażu na kanale) B03N Pokrywa prawa (do montażu na kanale) B05N Pokrywa środkowa (montaż w posadzce bez kanału) B0FN Pokrywa środkowa (montaż w posadzce bez kanału) do wersji z urządzeniem podnoszącym B15N Osłona / pokrywa do rolek maks. nacisk koła 5 t. (wymagane 4 sztuki) N Kolumna podporowa do wskaźników analogowych, wysokość 1120 mm N Podstawa obrotowa do zestawu wskaźników analogowych., tylko w połączeniu z kolumną N Uchwyt ścienny do zestawu wskaźników analogowych C03N Zestaw przewodów (długość 32 m.) do połączenia jednostki sterującej z zespołem wskaźników C04N Zestaw przewodów (długość 45 m.) do połączenia jednostki sterującej z zespołem wskaźników EA6N Zestaw do przesyłania danych na PC 50 m B9SN Urządzenie podnoszące zestaw rolkowy, wysokość podnoszenia około 200 mm C3SN Zestaw uzupełniający 100 z rolką wykrywającą koło C3LN Rolka wykrywająca koło 2. Wyposażenie dodatkowe C4YN Ogrzewanie jednostki wskaźników C4ZN Ogrzewanie jednostki sterującej C1BN Zestaw 4x4 (bez regulatora prędkości) do stanowiska rolkowego z jedną prędkością pomiarową C1FN Zestaw 4x4 (bez regulatora prędkości) do stanowiska rolkowego z dwiema prędkościami pomiarowymi C06N 8 czujnikowy zestaw ważący do stanowiska rolkowego z silnikami montowanymi pod rolkami E1JN Druga prędkość testowa (tylko na potrzeby ofertowania, przy zamówieniu zostanie potwierdzony odrębny numer kompletnego urządzenia rolkowego) E2PN 3. Symulator obciążenia N Symulator obciążenia z siłownikami hydraulicznymi N Zestaw montażowy do mocowania siłowników do ściany kanału N Zestaw montażowy do mocowania siłowników do podłogi kanału 4. Zestaw uzupełniający do montażu urządzenia Semmler do stanowiska rolkowego z silnikami montowanymi pod rolkami Zabezpieczenie kanału E20N Kanałowe urządzenie zabezpieczające (długa ściana) A2X0001N Kompletny zestaw montażowy do odbiornika i nadajnika kanałowego urządzenia zabezpieczającego N Ramię wychylne do kanałowego urządzenia zabezpieczającego Strona 19 z 60

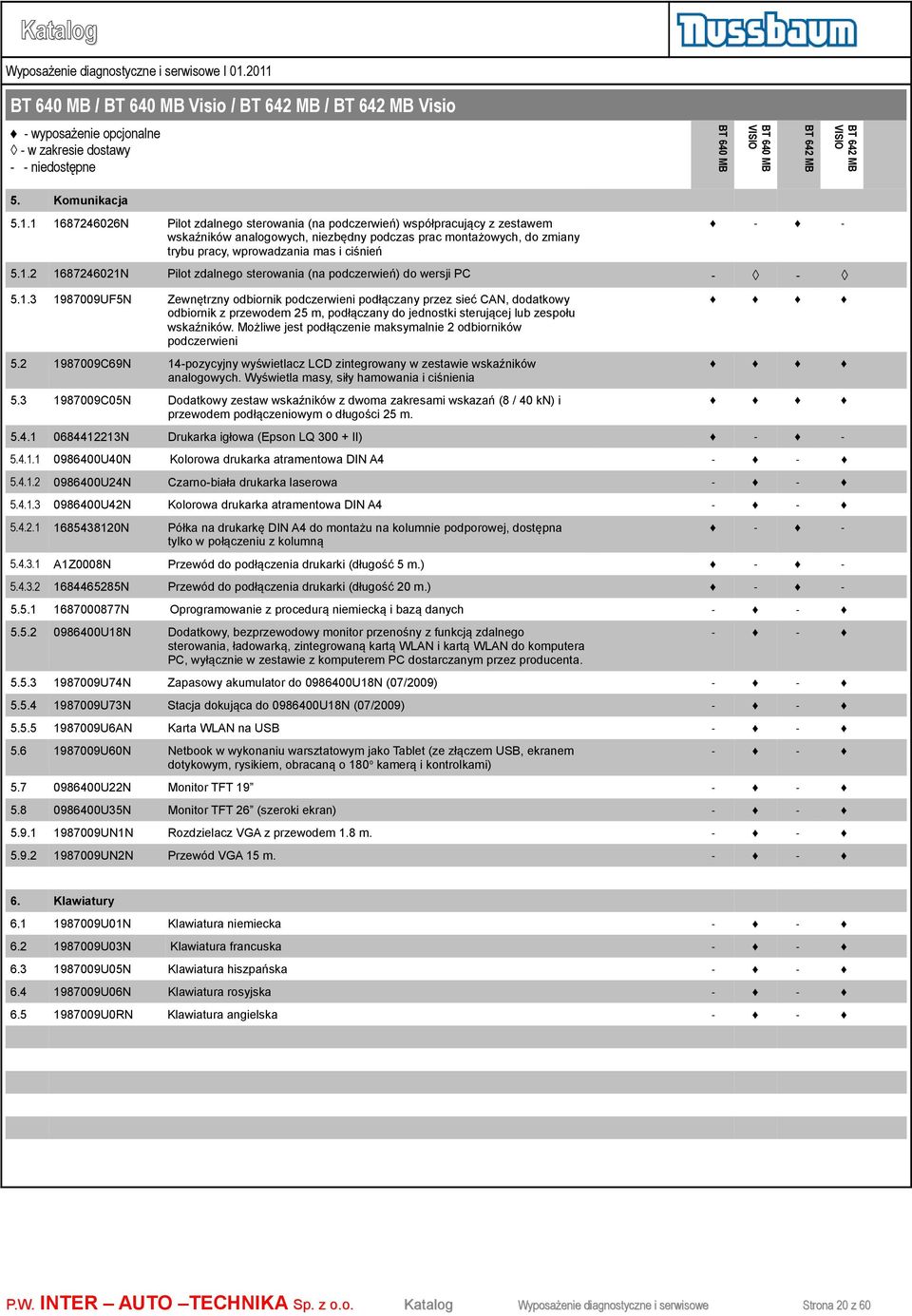

20 I BT 640 MB / BT 640 MB Visio / BT 642 MB / BT 642 MB Visio N Pilot zdalnego sterowania (na podczerwień) współpracujący z zestawem wskaźników analogowych, niezbędny podczas prac montażowych, do zmiany trybu pracy, wprowadzania mas i ciśnień N Pilot zdalnego sterowania (na podczerwień) do wersji PC UF5N Zewnętrzny odbiornik podczerwieni podłączany przez sieć CAN, dodatkowy odbiornik z przewodem 25 m, podłączany do jednostki sterującej lub zespołu wskaźników. Możliwe jest podłączenie maksymalnie 2 odbiorników podczerwieni C69N 14pozycyjny wyświetlacz LCD zintegrowany w zestawie wskaźników analogowych. Wyświetla masy, siły hamowania i ciśnienia C05N BT 642 MB VISIO Komunikacja BT 642 MB 5. BT 640 MB VISIO BT 640 MB wyposażenie opcjonalne w zakresie dostawy niedostępne Dodatkowy zestaw wskaźników z dwoma zakresami wskazań (8 / 40 kn) i przewodem podłączeniowym o długości 25 m N Drukarka igłowa (Epson LQ II) U40N Kolorowa drukarka atramentowa DIN A U24N Czarnobiała drukarka laserowa U42N Kolorowa drukarka atramentowa DIN A N Półka na drukarkę DIN A4 do montażu na kolumnie podporowej, dostępna tylko w połączeniu z kolumną A1Z0008N Przewód do podłączenia drukarki (długość 5 m.) N Przewód do podłączenia drukarki (długość 20 m.) N Oprogramowanie z procedurą niemiecką i bazą danych U18N Dodatkowy, bezprzewodowy monitor przenośny z funkcją zdalnego sterowania, ładowarką, zintegrowaną kartą WLAN i kartą WLAN do komputera PC, wyłącznie w zestawie z komputerem PC dostarczanym przez producenta U74N Zapasowy akumulator do U18N (07/2009) U73N Stacja dokująca do U18N (07/2009) U6AN Karta WLAN na USB U60N Netbook w wykonaniu warsztatowym jako Tablet (ze złączem USB, ekranem dotykowym, rysikiem, obracaną o 180o kamerą i kontrolkami) U22N Monitor TFT U35N Monitor TFT 26 (szeroki ekran) UN1N Rozdzielacz VGA z przewodem 1.8 m UN2N Przewód VGA 15 m. 6. Klawiatury U01N Klawiatura niemiecka U03N Klawiatura francuska U05N Klawiatura hiszpańska U06N Klawiatura rosyjska U0RN Klawiatura angielska Strona 20 z 60

21 I BT 640 MB / BT 640 MB Visio / BT 642 MB / BT 642 MB Visio BT 642 MB VISIO BT 642 MB 7. BT 640 MB VISIO BT 640 MB wyposażenie opcjonalne w zakresie dostawy niedostępne Elementy składowe linii diagnostycznych P1AN Tester ustawienia kół do samochodów ciężarowych, maks. nacisk koła 10 t.. Do wizualizacji wyników niezbędny wyświetlacz LCD lub komputer PC B6CN Wanna fundamentowa do testera ustawienia kół do samochodów ciężarowych C10N Tester zawieszenia, wersja niedzielona, maks. nacisk osi 2 t. Do wizualizacji wyników niezbędny wyświetlacz LCD lub komputer PC C11N Tester zawieszenia, wersja dzielona do montażu na kanale, maks. nacisk osi 2 t.. Do wizualizacji wyników niezbędny wyświetlacz LCD lub komputer PC P5CN Pokrywa na tester zawieszenia (EUSAMA) 8. Szarpak (detektor luzów), urządzenie samodzielne P8MN 9. Mierniki ciśnienia i nacisku na pedał hamulca CZ0N Miernik siły nacisku na pedał, wersja przewodowa C08N Miernik siły nacisku na pedał, wersja przewodowa z małym wyświetlaczem LCD C09N Przewód podłączeniowy do mierników siły nacisku na pedał C08N lub CZ0N, niezbędny jeśli wyniki mają pojawiać się na wydruku lub na 14pozycyjnym wyświetlaczu LCD C1AN Ładowarka do miernika siły nacisku na pedał C08N, wymagana tylko jeśli nie jest używany przewód podłączeniowy BZ2N Przyrząd do hamulca postojowego C07N Czujnik ciśnienia w układzie hamulcowym (pm lub pz) z przewodem 25m (pojedynczy czujnik) CZ4N Ładowarka do radiowych czujników ciśnień (maks. 6 czujników) z przewodem zasilającym CZ5N Odbiornik z przewodem zasilającym CZ1N Radiowy czujnik ciśnienia w ukł. pneumatycznych; maks. 20 bar CZ2N Radiowy czujnik ciśnienia w ukł. pneumatycznych i hydraulicznych; maks. ciśnienie pneumatyczne20 bar, maks. ciśnienie hydrauliczne 200 bar CZ3N Radiowy miernik siły nacisku na pedał hamulca CZ6N Ładowarka z przewodem zasilającym do radiowego miernika siły nacisku na pedał hamulca CZ7N Sygnalizacja, kiedy radiowe czujniki nie znajdują się w ładowarce 10. Narzędzia i przyrządy serwisowe BB0N Pompa wzorcowa 0 20 bar do kontroli czujników ciśnienia B68N Mechanizm kalibracyjny do testera sił hamowania B38N Przetwornik 20 kn do kalibracji testerów sił hamowania samochodów ciężarowych SPID wraz z wannami fundamentowymi. Szybka i skuteczna kontrola luzów na większości elementów zawieszenia i układu kierowniczego. Urządzenie wpuszczane w posadzkę. Możliwość wykrywania luzów i zużycia elementów w samochodach ciężarowych. 8 kierunków ruchu, sterowanych ręcznym pilotem w trwałej obudowie ze zintegrowaną latarką.maks. nacisk osi 20 t. Strona 21 z 60

22 I BT 620 / BT 622 / BT 650 / BT 652 Opis Stanowiska do badania układów hamulcowych pojazdów osobowych i ciężarowych o maks. nacisku na oś do 13 lub 18 ton, przy zmiennej prędkości (2,5 oraz 5,0 km/h). Wskaźniki analogowe z dwoma zegarami, posiadającymi oddzielne zakresy wskazań dla pojazdów osobowych i ciężarowych. Automatyczne uruchamianie silników stanowiska. Regulowany czas uruchomienia. Opóźniony start po jednej stronie. Automatyczna samodiagnostyka stanowiska. Zakres pomiarowy dla samochodów osobowych i ciężarowych na tym samym wskaźniku. Kontrolka nadmiernej różnicy sił hamowania. Konstrukcja cynkowana ogniowo. Silniki montowane z boku zespołów rolkowych. BT 620 Maks. nacisk na oś 13 ton, jedna prędkość pomiarowa BT 622: Maks. nacisk na oś 13 ton, jedna prędkości pomiarowe BT 650: Maks. nacisk na oś 18 ton, jedna prędkość pomiarowa BT 652: Maks. nacisk na oś 18 ton, jedna prędkości pomiarowe Wersje specjalne: rolki napawane, rolki metalowe, wydłużone rolki metalowe, wersje dostosowane do wymagań poszczególnych krajów (na życzenie).: Dane techniczne BT 620 BT 622 BT 650 BT652 Nacisk osi (t) /40 8/40 8/40 8/ Prędkość podczas badania (km/h) 2,5 2,5 / 5 2,5 2,5 / 5 Średnica rolki (mm) Wyniesienie rolki Szerokość badanego pojazdu (rozstaw kół) /montaż na kanale/ Szerokość badanego pojazdu (rozstaw kół) /montaż bez kanału/ x9 2x9 2 x 11 2 x 11 Zakres wskazań (kn) Zakres pomiarowy (kn) Pokrycie rolek tworzywo sztuczne Silniki (kw) Zakres dostawy Dzielony zestaw rolkowy z silnikami montowanymi z boku urządzenia. Jednostka sterująca z 20 metrowym przewodem do podłączenia do rolek. Prostokątny zestaw wskaźników analogowych z kontrolką nadmiernej różnicy sił hamowania i przewodem 25 m do podłączenia do jednostki sterującej. Zdjęcie z wyposażeniem dodatkowym Wymiary: Zestaw rolkowy dzielony (SxDxG): 2 x 1900 x 980 x 450 mm Jednostka sterująca (SxDxG): 900 x 580 x 275 mm Zestaw standardowych wskaźników analogowych ( SxDxG mm): 900 x 1050 x 250 Do zapewnienia przez Klienta: Fundament, Zasilanie: zgodnie z planami fundamentów 0. Symbol Typ C19N BT C26N BT 620 (rolki w poziomie posadzki) C20N BT C17N BT C28N BT 650 (rolki w poziomie posadzki) C18N BT 652 Strona 22 z 60
