1 WYPOSAŻENIE ZESTAWIENIE ELEMENTÓW WYPOSAŻENIA. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest zestawienie i wymagania dotyczące wyposażenia 2. Zakres. Niniejsze zestawienie jest integralną częścią projektu wykonawczego. Przebudowa lokalu użytkowego na potrzeby Stowarzyszenia Youth Point, ul Na Zaspę 53 Gdańsk, numer działki Wymagania ogólne. Należy określić materiały, metody mocowania, szczegóły połączeń, informacje o stosowanych materiałach, detalach wykończenia i akcesoriach. Ponadto należy dostarczyć dane oraz instrukcje montażowe producenta i dane o stosowanych klejach, farbach, itp., dane o detalach wykończenia i akcesoriach. W przypadku zastosowania rozwiązań alternatywnych Wykonawca zobowiązany jest przedstawić rysunki warsztatowe wraz z kartami katalogowymi proponowanych rozwiązań oraz zobowiązany jest prześledzić konsekwencje wprowadzanych zmian w całości Dokumentacji Projektowej i przewidzieć wprowadzenie ewentualnych dalszych korekt. Wykonawca dostarcza niezbędne atesty, certyfikaty, aprobaty, dopuszczenia, itp. dla stosowanych materiałów. Ogólne warunki stosowania materiałów. Wszystkie stosowane materiały powinny być zgodne z wymogami określonymi w Ustawie z dnia 6 kwietnia 2004 o wyrobach budowlanych oraz odpowiadać wymaganiom zawartym w normach państwowych lub świadectwach ITB dopuszczających dany materiał do powszechnego stosowania w budownictwie.

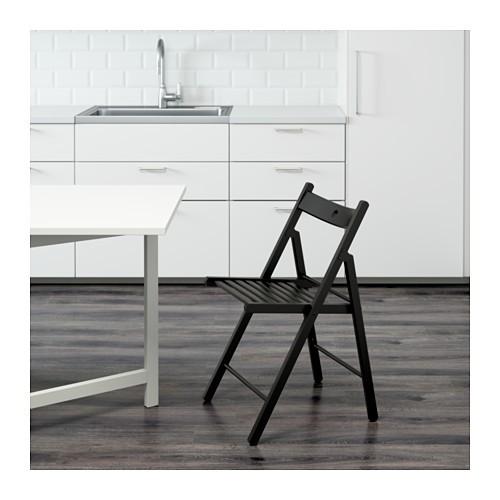

2 () STÓŁ SKŁADANY KWADRATOWY - BIAŁY Szerokość: 90 cm Wysokość: 76 cm Stelaż stołu wykonany z rury stalowej Ø 32 x,5 mm i kątownika 70 x 35 x 4 mm, malowany farbą proszkową. Blat stołu wykonany z płyty wiórowej laminowanej 8 mm oklejony obrzeżem PCV 2 mm. 4 (2) KRZESŁO SKŁADANE Szerokość: 44 cm Głębokość: 5 cm Wysokość: 77 cm Szerokość siedziska: 38 cm Głębokość siedziska: 33 cm Wysokość siedziska: 46 cm Lity buk,bejca, bezbarwny lakier 20

3 (3) WIESZAK NA KRZESŁA Wymiary : Szerokość: 6,5 cm Głębokość: 30 cm Wysokość: 2 cm Haczyk: stal, Poliestrowa powłoka proszkowa ochrona przed rysami : guma syntetyczna 5 (4) FOTEL OBROTOWY Szerokość: 69 cm Głębokość: 69 cmminimalna wysokość: 79 cm Maksymalna wysokość: 86 cmszerokość siedziska: 48 cm Głębokość siedziska: 45 cm Minimalna wysokość siedziska: 47 cm Maksymalna wysokość siedziska: 55 cm Część plastikowa: Tworzywo polipropylenowe, Tworzywo polietylenowe Podstawa: stal, Epoksydowa/poliestrowa powłoka proszkowa Rama: tworzywo polistyrenowe, Płyta wiórowa Poduszka siedziska: Pianka poliuretanowa 25 kg/m3 Podszewka: 00% polipropylen Zamek błyskawiczny/ Skład łączny: 00% poliester Podstawa/ Dźwignia regulowana: stal, Epoksydowa powłoka proszkowa h 2: szare czarne

4 (5) WIESZAK NA KURTKI Szerokość: 79 cm Głębokość: 32 cm Wysokość: 25 cm Część główna: lite drewno drzew liściastych, Farba akrylowa Hak: stal nierdzewna Rura: Stal Galwanizowana, stal nierdzewna (6) STOJAK NA BUTY Szerokość: 79 cm Głębokość: 32 cm Wysokość: 37 cm Część główna: lite drewno drzew liściastych, Farba akrylowa Rura: Stal Galwanizowana, stal nierdzewna

5 (7) SOFA DWUOSOBOWA Szerokość: 68 cm Głębokość: 88 cm Wysokość: 7 cm Głębokość siedziska: 62 cm Wysokość siedziska: 45 cm Szerokość łóżka: 20 cm Długość łóżka: 200 cm grubość materaca: 9 cm Rama sofy dwuosobowej rozkł.: Skład łączny: 73% bawełna, 27% poliester Rama tylna: sklejka, Płyta pilśniowa, Płyta wiórowa, lite drewno, Pianka poliuretanowa 20 kg/m3, watolina poliestrowa Rama oparcia: Płyta wiórowa, sklejka, Płyta pilśniowa, lite drewno, tektura, Pianka poliuretanowa 25 kg/m3, watolina poliestrowa Kontener na pościel: włóknina polipropylenowa Poduszka tylna: włókna z poliestru, Pianka poliuretanowa 30 kg/m3 Podkładka na materac: wkładka filcowa Mechanizm łóżka: stal, Epoksydowa/poliestrowa powłoka proszkowa (8) ŚCIANA MOBILNA Grubość ściany50 mm Wysokość ściany bez ograniczeń Szerokość modułów mm Podwieszenie lub 2 punktowe Obsługa manualna Grubość wypełnienia8 mm System składa się z modułów zbudowanych z obwodowej ramy aluminiowej wypełnionej płytą laminowaną.. Konstrukcja mocowana do stropu. Wypełnienie ściany płytą laminowaną.

6 (9) BIURKO Szerokość: 3 cm Głębokość: 60 cm Wysokość: 76 cm Wysokość pod meblem: 62 cm Części główne/ Przód szuflady: Płyta wiórowa, Farba akrylowa, folia, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Panel spodni: Płyta wiórowa, folia, folia, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Bok szuflady: Płyta wiórowa, folia Spód szuflady: Płyta pilśniowa, Farba akrylowa Rama spodnia: stal, Barwiony lakier proszkowy epoksydowo/poliestrowy (0) REGAŁ NA KSIĄŻKI Szerokość: 96 cm Głębokość: 37 cm Wysokość: 24 cm Obciążenie półki: 35 kg Panel szczytowy/ Panel boczny: Płyta wiórowa, folia, tworzywo ABS (kopolimery akrylonitrylu, butadienu i styrenu) Cokół frontowy/ Noga: Płyta pilśniowa, folia Półka/ Przegroda/ Panel spodni/ Szyna wzmocniona, tył: Płyta wiórowa, folia

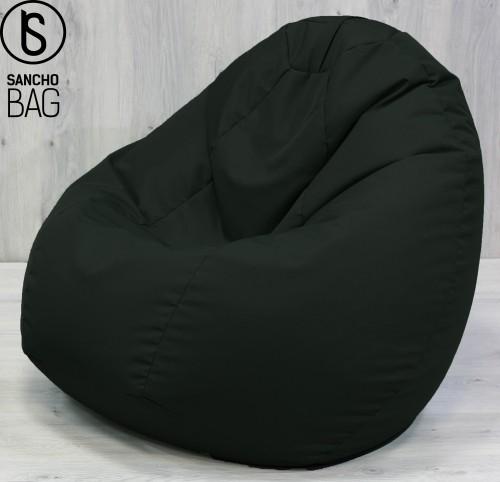

7 () WORKI DO SIEDZENIA Szerokość: 95 Wysokość 35 cm 00% PES wodoodporny 4: -2 czarne, -2 złote

8 (3) KURTYNA POWIETRZNA 2cm x 00cm x 29cm Obudowa wykonana jest z wysokiej jakości stali malowanej proszkowo, a panel frontowy o wzorze plastrów miodu pozwala równocześnie bardzo skuteczne pobierać powietrze przy bardzo niskiej głośności. Przyciski umieszczone na kurtynie pozwalają na sterowanie jej pracą, a dioda LED wskazuje jej tryb pracy Kurtyny tej serii przeznaczone są do montażu na wysokości do 3 metrów nad podłogą. Bezprzewodowe sterowanie pilotem umożliwia uruchomienie i wyłączenie kurtyny powietrza jeżeli znajduje się w miejscu uniemożliwiającym ręczne sterowanie jej pracą. (4) FOTEL DO KONSULTACJI Szerokość siedziska: 42,5 cm Głębokość siedziska: 45 cm Wysokość siedziska nad ziemią: 44,5 cm Wysokość podłokietników nad ziemią: 64 cm Fotel: Rama: lite drewno, Płyta wiórowa, Płyta pilśniowa, Pianka poliuretanowa 25 kg/m3, watolina poliestrowa Poduszka siedziska: Pianka poliuretanowa 35 kg/m3, watolina poliestrowa Noga: lity buk, Bezbarwny lakier akrylowy Skład łączny: 00% bawełna Pokrycie fotela: Skład łączny: 00% poliester Poduszka bez poszewki: Pianka poliuretanowa 22kg/m3, watolina poliestrowa 3

9 (5) UMYWALKA DLA NIEPEŁNOSPRAWNYCH Szerokość: 55 cm Głębokość: 55 cm W skład zestawu wchodzi pełne osprzętowanie pozwalające na korzystanie z urządzenia. Produkt wykonany z ceramiki (6) MISKA USTĘPOWA DLA NIEPEŁNOSPRAWNYCH Głębokość: 70 cm W skład zestawu wchodzi pełne osprzętowanie pozwalające na korzystanie z urządzenia. Produkt wykonany z ceramiki

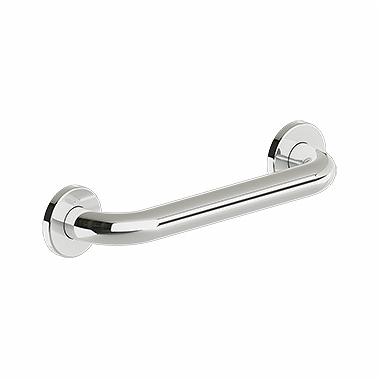

10 (7) PORĘCZ PROSTA DLA NIEPEŁNOSPRAWNYCH Długość: 30 cm Średnica: ø 32 mm. Stal nierdzewna, powierzchnia gładka, wypolerowana. Mocowanie przy pomocy rozet 7 mm, z otworami dla 3 śrub mocujących. Rozety zasłaniające śruby montażowe z tworzywa sztucznego w kolorze chrom (8) PORĘCZ ŁUKOWA DLA NIEPEŁNOSPRAWNYCH Długość: 60 cm Średnica Fi 25, Malowane proszkowo. 3

11 (8) STOLIK DO KONSULTACJI Wysokość: 48 cm Średnica: 90 cm Blat: Wodoodporna płyta pilśniowa, Farba akrylowa, Farba akrylowa Noga/ Szyna: lity buk, Farba akrylowa (9) EKRAN PROJEKCYJNY OPUSZCZANY Wysokość: 75 Szerokość: 220 cm Ekran podwieszany, rozwijany elektrycznie.

12 (20) WYCIERACZKA Szerokość: 60 cm Długość: 80 cm Powierzchnia z ciemnoszarego nylonu. Spód z antypoślizgowego winylu, zapobiegającego przemieszczaniu się maty na śliskich podłożach. (2) WYSPA AKUSTYCZNA Długość: 240cm Szerokość: 20 cm Grubość 3 cm Wolnowiszące panele sufitowe Wyspa akustyczna podwieszona za pomocą wieszaków cięgnowych. Płyta prostokątna o wymiarach 20x240 cm grubości 4 cm i wadze,5 kg. Rdzeń płyty wykonany jest z wełny szklanej o wysokiej gęstości. 2

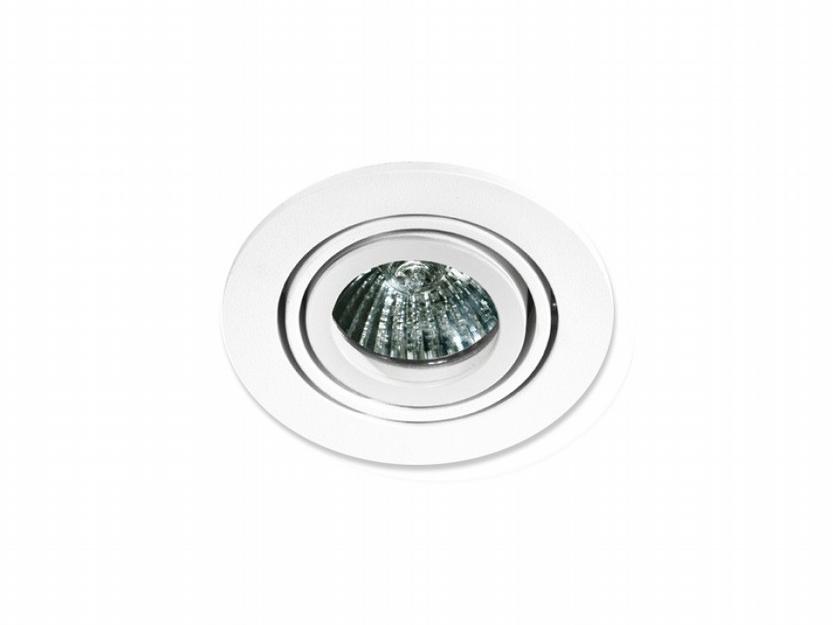

13 (22) OŚWIETLENIE WPUSZCZANE Wysokość: 2,5 cm Średnica: 0 cm Metal, aluminium. 9 (23) OŚWIETLENIE PUNKTOWE szerokość 02 mm wysokośc 92 mm długość 443 mm Oświetlenie wykonane z metalu. Czarne. 2

14 (24) OŚWIETLENIE PUNKTOWE 2 szerokość 02 mm wysokośc 92 mm długość 34 mm Oświetlenie wykonane z metalu. Czarne. (25) OŚWIETLENIE TYPU PLAFON szerokość 35 cm długość 35 cm Lampa wykonana z aluminium oraz tworzywa sztucznego 2

15 (26) OŚWIETLENIE ŁAZIENKOWE wysokość 3,9 cm średnica 25,2 cm Tworzywo szticzne, aluminium. PŁYTKI ŁAZIENKOWE BIAŁE Szerokość: 50cm Wysokość: 25cm Płytki ceramiczne łazienkowe. ok.0 m2

16 (27) PIEKARNIK Szerokość: 59.4 cm Głębokość: 56.0 cm Wysokość: 58.9 cm Długość kabla: 90 cm Pojemność: 55 l Waga: kg Powierzchnia ze stali nierdzewnej jest pokryta powłoką odporną na odciski palców. (28) ZLEW Szerokość. 60 cm Głębokość 3-57 cm Wysokość cm Emaliowane wykończenie wewnętrzne

17 (29) PŁYTA INDUKCYJNA Wymiary : Szerokość: 59 cm Głębokość: 52 cm Wysokość: 5. cm Powierzchnia ze stali nierdzewnej jest pokryta powłoką odporną na odciski palców. (30) DOZOWNIK NA MYDŁO Wymiary wysokość: 275 mm szerokość: 0 mm głębokość: 05 mm Obudowa z tworzywa ABS Pojemnośc litr. Sposób uruchomienia przycisk. Montaż naścienny.

18 (3) PODAJNIK NA PAPIER 298mm 350mm 46mm Obudowa z tworzywa ABS, Pojemność 400 sztuk, Montaż naścienny.
