Wykonawca: Kosztorys ofertowy

Transkrypt

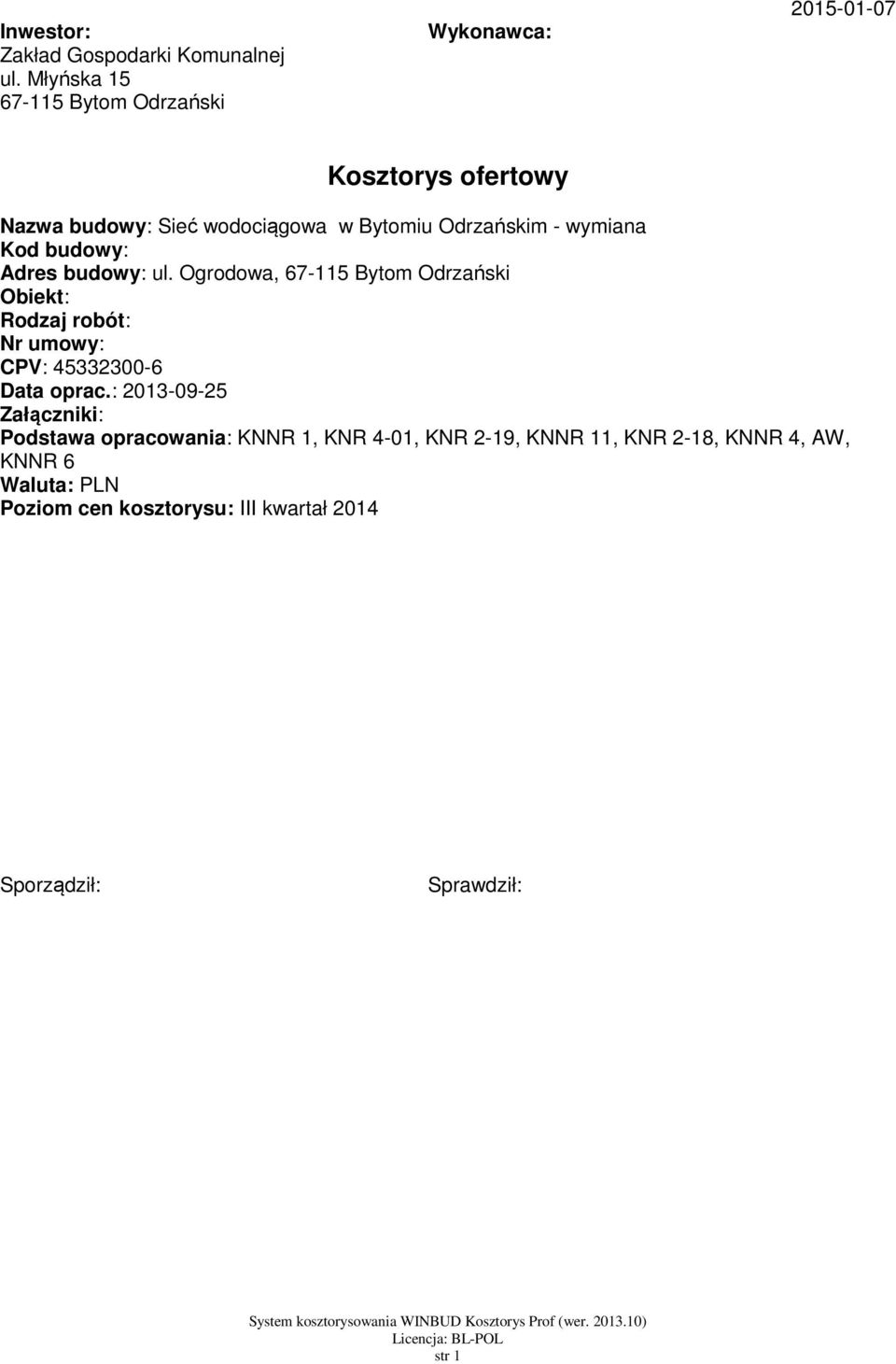

1 Inwestor: Zakład Gospodarki Komunalnej ul. Młyńska Bytom Odrzański Wykonawca: Kosztorys ofertowy Nazwa budowy: Sieć wodociągowa w Bytomiu Odrzańskim - wymiana Kod budowy: Adres budowy: ul. Ogrodowa, Bytom Odrzański Obiekt: Rodzaj robót: Nr umowy: CPV: Data oprac.: Załączniki: Podstawa opracowania: 1, 4-01, 2-19, 11, 2-18, 4, AW, 6 Waluta: PLN Poziom cen kosztorysu: III kwartał 2014 Sporządził: Sprawdził: str 1

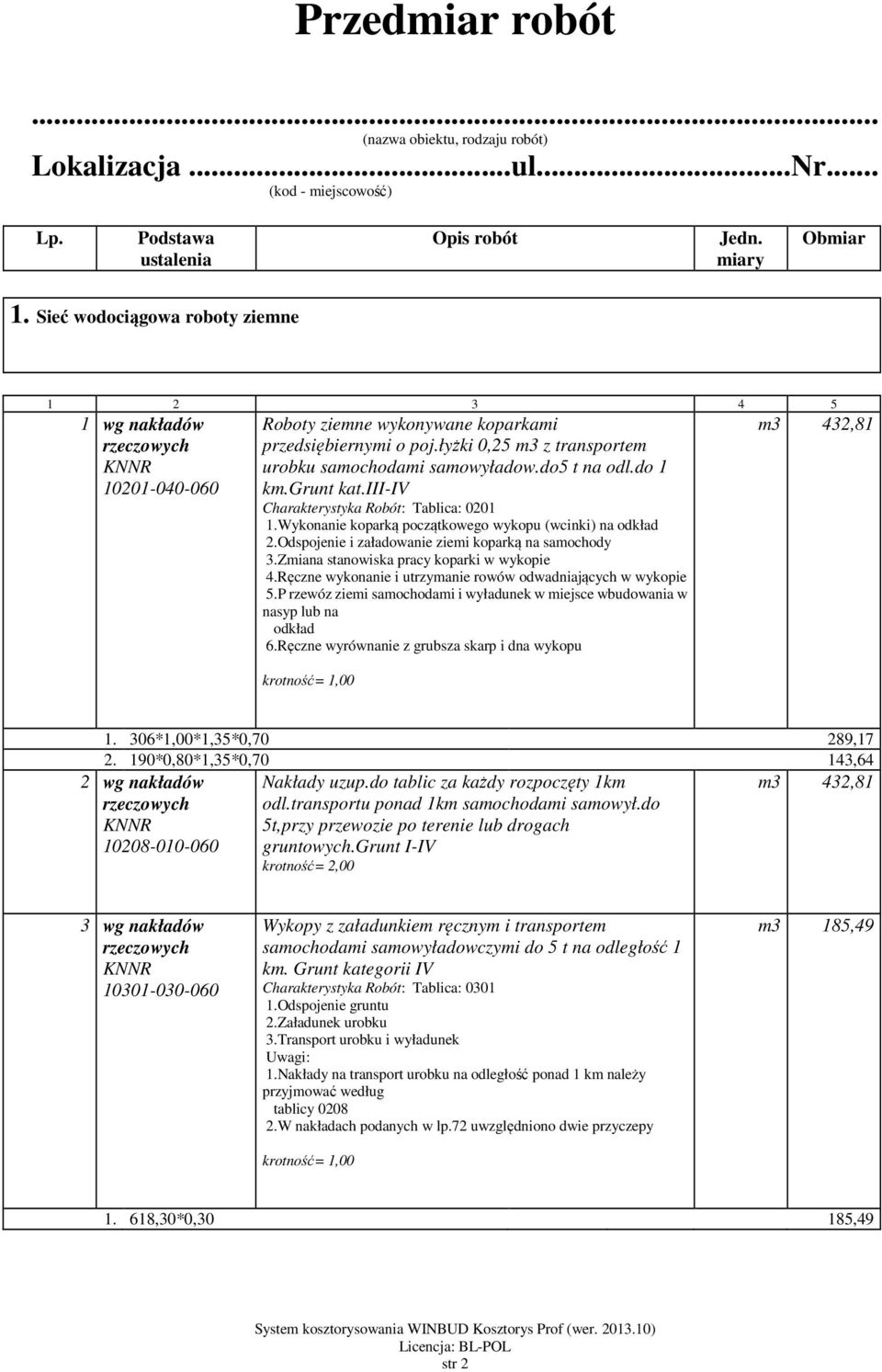

2 Przedmiar robót... (nazwa obiektu, rodzaju robót) Lokalizacja...ul...Nr... (kod - miejscowość) Lp. Podstawa ustalenia Opis robót Jedn. miary Obmiar 1. Sieć wodociągowa roboty ziemne wg nakładów Roboty ziemne wykonywane koparkami przedsiębiernymi o poj.łyżki 0,25 m3 z transportem urobku samochodami samowyładow.do5 t na odl.do 1 km.grunt kat.iii-iv Charakterystyka Robót: Tablica: Wykonanie koparką początkowego wykopu (wcinki) na odkład 2.Odspojenie i załadowanie ziemi koparką na samochody 3.Zmiana stanowiska pracy koparki w wykopie 4.Ręczne wykonanie i utrzymanie rowów odwadniających w wykopie 5.P rzewóz ziemi samochodami i wyładunek w miejsce wbudowania w nasyp lub na odkład 6.Ręczne wyrównanie z grubsza skarp i dna wykopu m3 432, *1,00*1,35*0,70 289, *0,80*1,35*0,70 143,64 2 wg nakładów Nakłady uzup.do tablic za każdy rozpoczęty 1km odl.transportu ponad 1km samochodami samowył.do 5t,przy przewozie po terenie lub drogach gruntowych.grunt I-IV krotność= 2,00 m3 432,81 3 wg nakładów Wykopy z załadunkiem ręcznym i transportem samochodami samowyładowczymi do 5 t na odległość 1 km. Grunt kategorii IV Charakterystyka Robót: Tablica: Odspojenie gruntu 2.Załadunek urobku 3.Transport urobku i wyładunek Uwagi: 1.Nakłady na transport urobku na odległość ponad 1 km należy przyjmować według tablicy W nakładach podanych w lp.72 uwzględniono dwie przyczepy m3 185, ,30*0,30 185,49 str 2

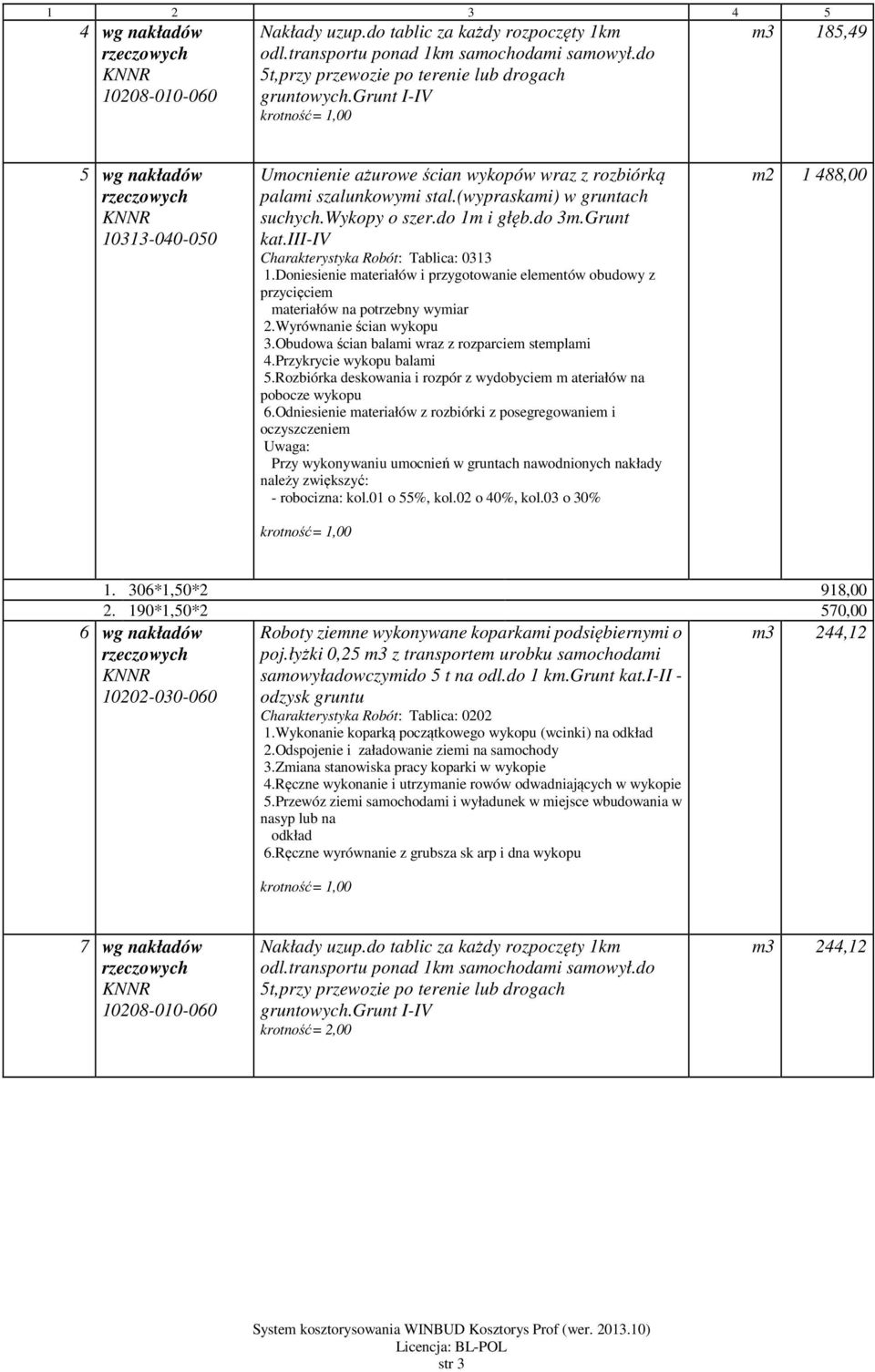

3 4 wg nakładów Nakłady uzup.do tablic za każdy rozpoczęty 1km odl.transportu ponad 1km samochodami samowył.do 5t,przy przewozie po terenie lub drogach gruntowych.grunt I-IV m3 185,49 5 wg nakładów Umocnienie ażurowe ścian wykopów wraz z rozbiórką palami szalunkowymi stal.(wypraskami) w gruntach suchych.wykopy o szer.do 1m i głęb.do 3m.Grunt kat.iii-iv Charakterystyka Robót: Tablica: Doniesienie materiałów i przygotowanie elementów obudowy z przycięciem materiałów na potrzebny wymiar 2.Wyrównanie ścian wykopu 3.Obudowa ścian balami wraz z rozparciem stemplami 4.Przykrycie wykopu balami 5.Rozbiórka deskowania i rozpór z wydobyciem m ateriałów na pobocze wykopu 6.Odniesienie materiałów z rozbiórki z posegregowaniem i oczyszczeniem Uwaga: Przy wykonywaniu umocnień w gruntach nawodnionych nakłady należy zwiększyć: - robocizna: kol.01 o 55%, kol.02 o 40%, kol.03 o 30% m , *1,50*2 918, *1,50*2 570,00 6 wg nakładów Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki 0,25 m3 z transportem urobku samochodami samowyładowczymido 5 t na odl.do 1 km.grunt kat.i-ii - odzysk gruntu Charakterystyka Robót: Tablica: Wykonanie koparką początkowego wykopu (wcinki) na odkład 2.Odspojenie i załadowanie ziemi na samochody 3.Zmiana stanowiska pracy koparki w wykopie 4.Ręczne wykonanie i utrzymanie rowów odwadniających w wykopie 5.Przewóz ziemi samochodami i wyładunek w miejsce wbudowania w nasyp lub na odkład 6.Ręczne wyrównanie z grubsza sk arp i dna wykopu m3 244,12 7 wg nakładów Nakłady uzup.do tablic za każdy rozpoczęty 1km odl.transportu ponad 1km samochodami samowył.do 5t,przy przewozie po terenie lub drogach gruntowych.grunt I-IV krotność= 2,00 m3 244,12 str 3

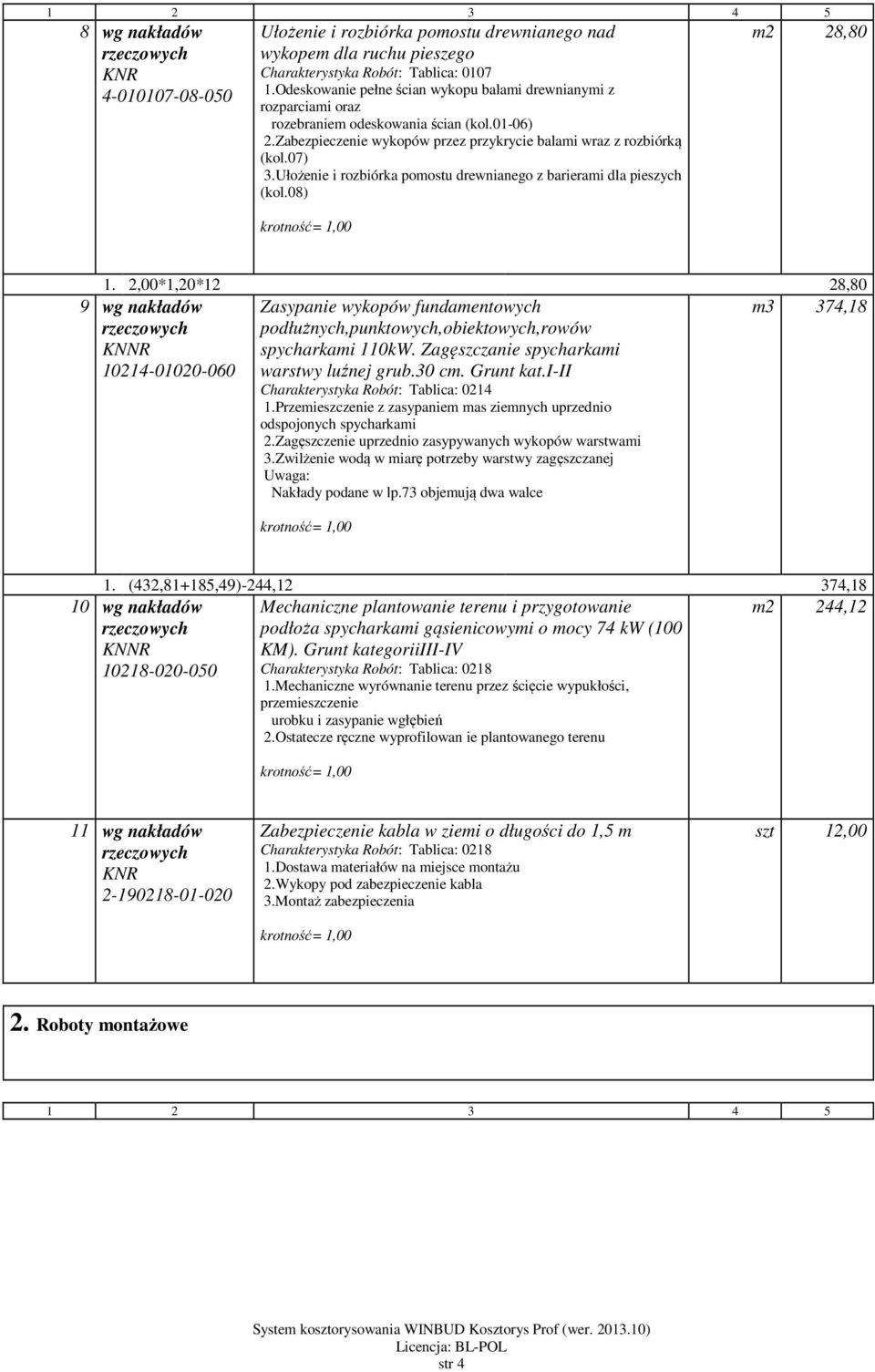

4 8 wg nakładów Ułożenie i rozbiórka pomostu drewnianego nad wykopem dla ruchu pieszego Charakterystyka Robót: Tablica: Odeskowanie pełne ścian wykopu balami drewnianymi z rozparciami oraz rozebraniem odeskowania ścian (kol.01-06) 2.Zabezpieczenie wykopów przez przykrycie balami wraz z rozbiórką (kol.07) 3.Ułożenie i rozbiórka pomostu drewnianego z barierami dla pieszych (kol.08) m2 28, ,00*1,20*12 28,80 9 wg nakładów Zasypanie wykopów fundamentowych podłużnych,punktowych,obiektowych,rowów spycharkami 110kW. Zagęszczanie spycharkami warstwy luźnej grub.30 cm. Grunt kat.i-ii Charakterystyka Robót: Tablica: Przemieszczenie z zasypaniem mas ziemnych uprzednio odspojonych spycharkami 2.Zagęszczenie uprzednio zasypywanych wykopów warstwami 3.Zwilżenie wodą w miarę potrzeby warstwy zagęszczanej Uwaga: Nakłady podane w lp.73 objemują dwa walce m3 374,18 1. (432,81+185,49)-244,12 374,18 10 wg nakładów Mechaniczne plantowanie terenu i przygotowanie podłoża spycharkami gąsienicowymi o mocy 74 kw (100 KM). Grunt kategoriiiii-iv Charakterystyka Robót: Tablica: Mechaniczne wyrównanie terenu przez ścięcie wypukłości, przemieszczenie urobku i zasypanie wgłębień 2.Ostatecze ręczne wyprofilowan ie plantowanego terenu m2 244,12 11 wg nakładów Zabezpieczenie kabla w ziemi o długości do 1,5 m Charakterystyka Robót: Tablica: Dostawa materiałów na miejsce montażu 2.Wykopy pod zabezpieczenie kabla 3.Montaż zabezpieczenia szt 12,00 2. Roboty montażowe str 4

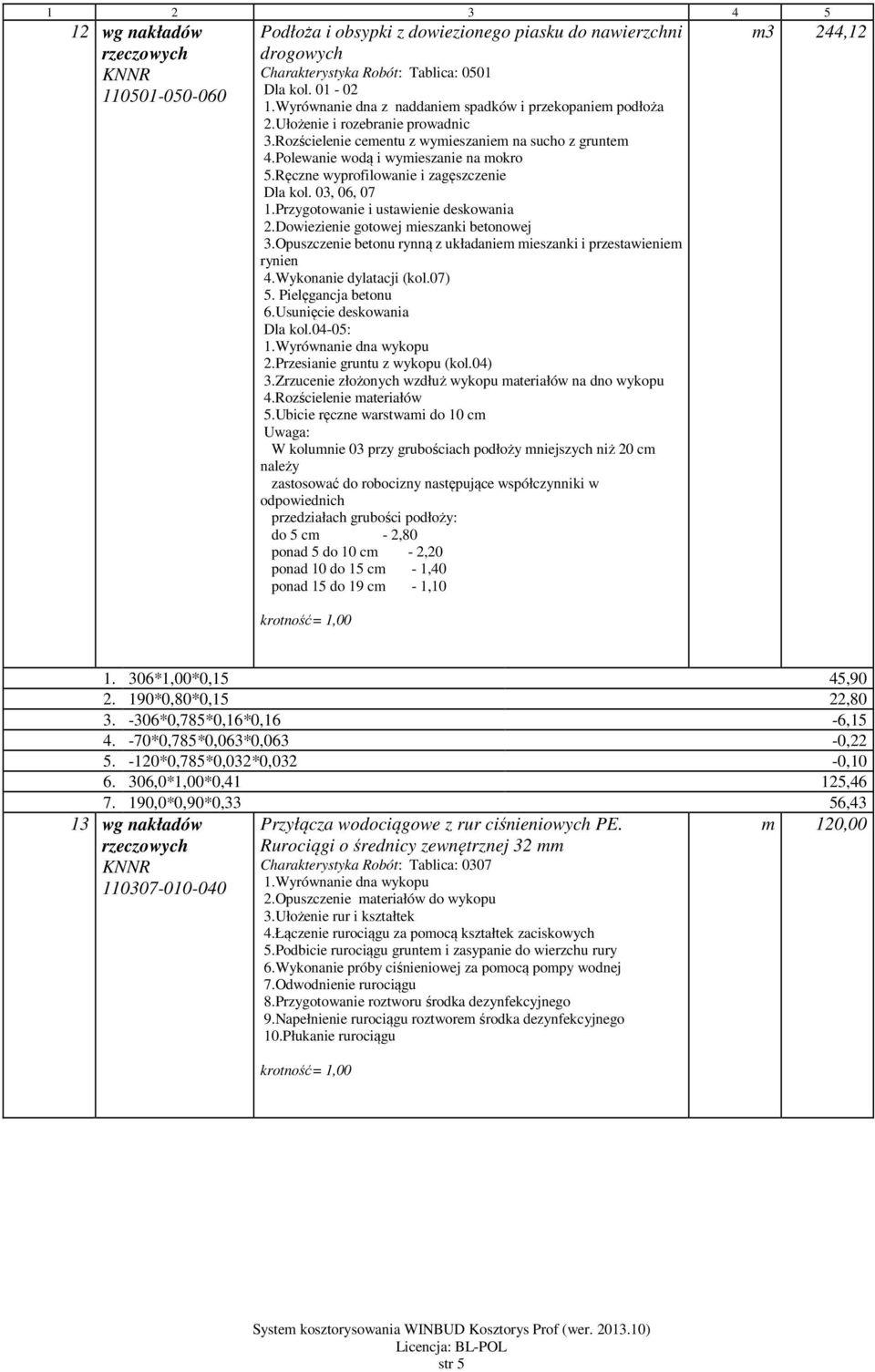

5 12 wg nakładów Podłoża i obsypki z dowiezionego piasku do nawierzchni drogowych Charakterystyka Robót: Tablica: 0501 Dla kol Wyrównanie dna z naddaniem spadków i przekopaniem podłoża 2.Ułożenie i rozebranie prowadnic 3.Rozścielenie cementu z wymieszaniem na sucho z gruntem 4.Polewanie wodą i wymieszanie na mokro 5.Ręczne wyprofilowanie i zagęszczenie Dla kol. 03, 06, 07 1.Przygotowanie i ustawienie deskowania 2.Dowiezienie gotowej mieszanki betonowej 3.Opuszczenie betonu rynną z układaniem mieszanki i przestawieniem rynien 4.Wykonanie dylatacji (kol.07) 5. Pielęgancja betonu 6.Usunięcie deskowania Dla kol.04-05: 1.Wyrównanie dna wykopu 2.Przesianie gruntu z wykopu (kol.04) 3.Zrzucenie złożonych wzdłuż wykopu materiałów na dno wykopu 4.Rozścielenie materiałów 5.Ubicie ręczne warstwami do 10 cm Uwaga: W kolumnie 03 przy grubościach podłoży mniejszych niż 20 cm należy zastosować do robocizny następujące współczynniki w odpowiednich przedziałach grubości podłoży: do 5 cm - 2,80 ponad 5 do 10 cm - 2,20 ponad 10 do 15 cm - 1,40 ponad 15 do 19 cm - 1,10 m3 244, *1,00*0,15 45, *0,80*0,15 22, *0,785*0,16*0,16-6, *0,785*0,063*0,063-0, *0,785*0,032*0,032-0, ,0*1,00*0,41 125, ,0*0,90*0,33 56,43 13 wg nakładów Przyłącza wodociągowe z rur ciśnieniowych PE. Rurociągi o średnicy zewnętrznej 32 mm Charakterystyka Robót: Tablica: Wyrównanie dna wykopu 2.Opuszczenie materiałów do wykopu 3.Ułożenie rur i kształtek 4.Łączenie rurociągu za pomocą kształtek zaciskowych 5.Podbicie rurociągu gruntem i zasypanie do wierzchu rury 6.Wykonanie próby ciśnieniowej za pomocą pompy wodnej 7.Odwodnienie rurociągu 8.Przygotowanie roztworu środka dezynfekcyjnego 9.Napełnienie rurociągu roztworem środka dezynfekcyjnego 10.Płukanie rurociągu m 120,00 str 5

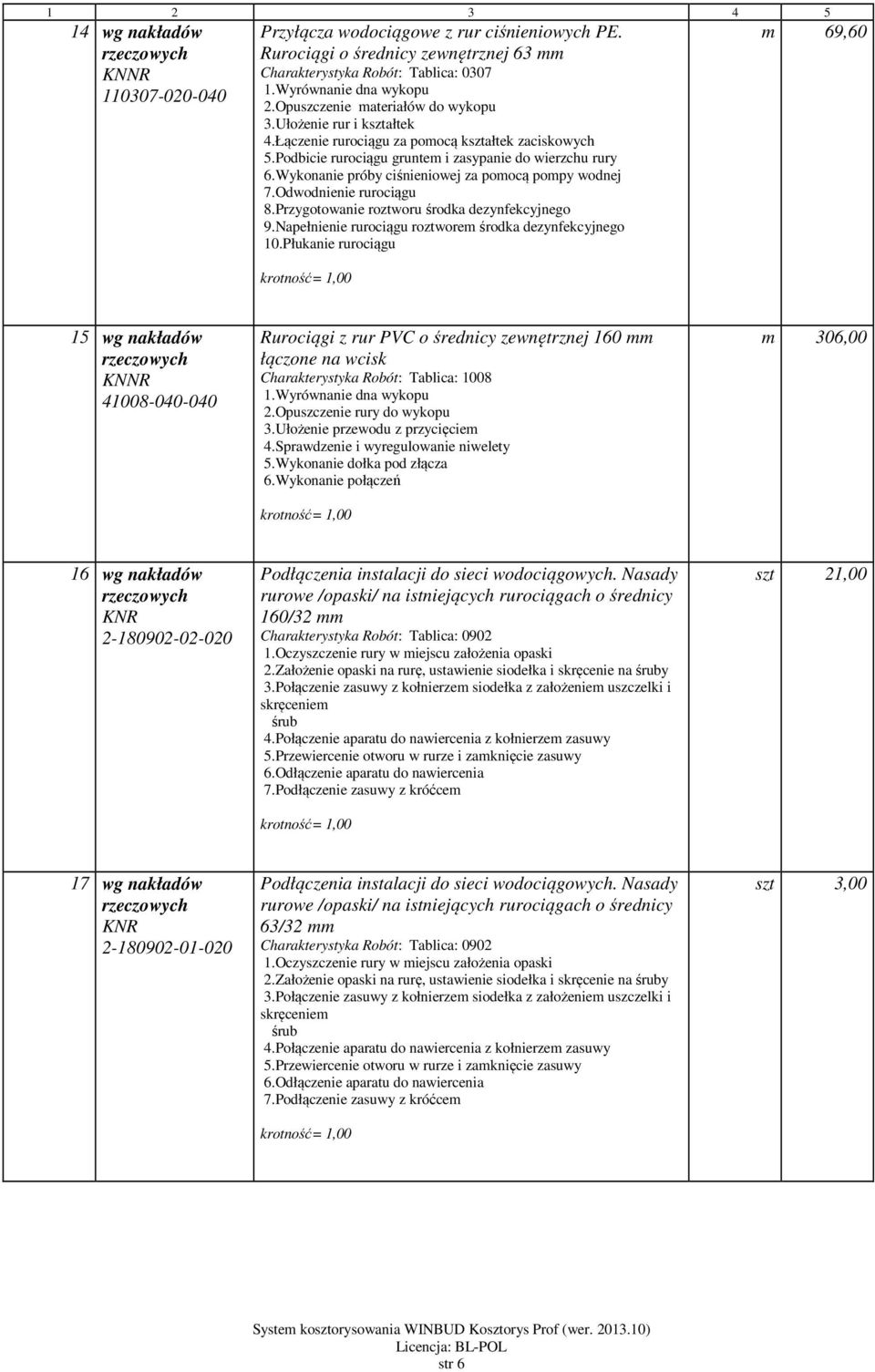

6 14 wg nakładów Przyłącza wodociągowe z rur ciśnieniowych PE. Rurociągi o średnicy zewnętrznej 63 mm Charakterystyka Robót: Tablica: Wyrównanie dna wykopu 2.Opuszczenie materiałów do wykopu 3.Ułożenie rur i kształtek 4.Łączenie rurociągu za pomocą kształtek zaciskowych 5.Podbicie rurociągu gruntem i zasypanie do wierzchu rury 6.Wykonanie próby ciśnieniowej za pomocą pompy wodnej 7.Odwodnienie rurociągu 8.Przygotowanie roztworu środka dezynfekcyjnego 9.Napełnienie rurociągu roztworem środka dezynfekcyjnego 10.Płukanie rurociągu m 69,60 15 wg nakładów Rurociągi z rur PVC o średnicy zewnętrznej 160 mm łączone na wcisk Charakterystyka Robót: Tablica: Wyrównanie dna wykopu 2.Opuszczenie rury do wykopu 3.Ułożenie przewodu z przycięciem 4.Sprawdzenie i wyregulowanie niwelety 5.Wykonanie dołka pod złącza 6.Wykonanie połączeń m 306,00 16 wg nakładów Podłączenia instalacji do sieci wodociągowych. Nasady rurowe /opaski/ na istniejących rurociągach o średnicy 160/32 mm Charakterystyka Robót: Tablica: Oczyszczenie rury w miejscu założenia opaski 2.Założenie opaski na rurę, ustawienie siodełka i skręcenie na śruby 3.Połączenie zasuwy z kołnierzem siodełka z założeniem uszczelki i skręceniem śrub 4.Połączenie aparatu do nawiercenia z kołnierzem zasuwy 5.Przewiercenie otworu w rurze i zamknięcie zasuwy 6.Odłączenie aparatu do nawiercenia 7.Podłączenie zasuwy z króćcem szt 21,00 17 wg nakładów Podłączenia instalacji do sieci wodociągowych. Nasady rurowe /opaski/ na istniejących rurociągach o średnicy 63/32 mm Charakterystyka Robót: Tablica: Oczyszczenie rury w miejscu założenia opaski 2.Założenie opaski na rurę, ustawienie siodełka i skręcenie na śruby 3.Połączenie zasuwy z kołnierzem siodełka z założeniem uszczelki i skręceniem śrub 4.Połączenie aparatu do nawiercenia z kołnierzem zasuwy 5.Przewiercenie otworu w rurze i zamknięcie zasuwy 6.Odłączenie aparatu do nawiercenia 7.Podłączenie zasuwy z króćcem szt 3,00 str 6

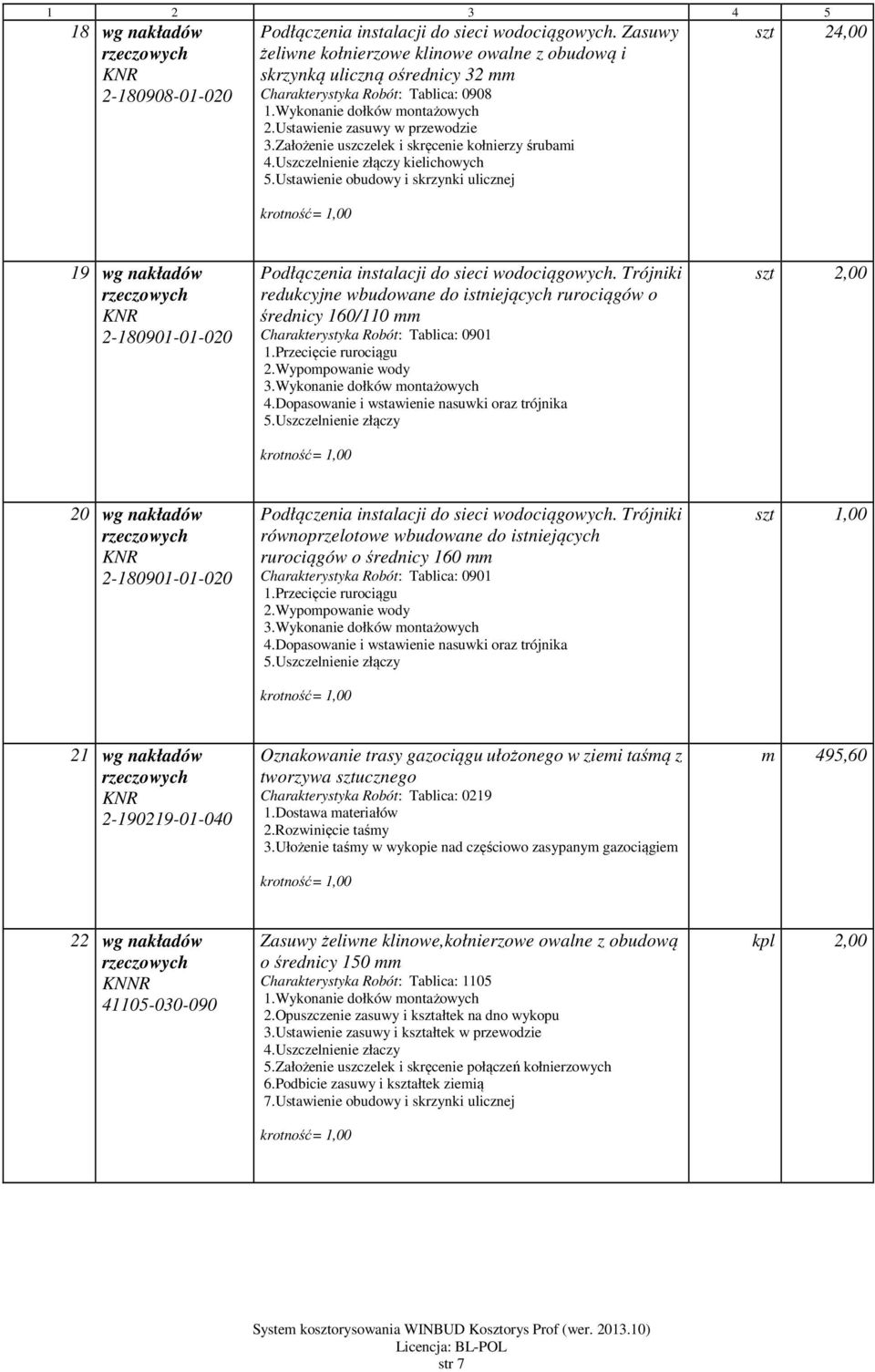

7 18 wg nakładów Podłączenia instalacji do sieci wodociągowych. Zasuwy żeliwne kołnierzowe klinowe owalne z obudową i skrzynką uliczną ośrednicy 32 mm Charakterystyka Robót: Tablica: Wykonanie dołków montażowych 2.Ustawienie zasuwy w przewodzie 3.Założenie uszczelek i skręcenie kołnierzy śrubami 4.Uszczelnienie złączy kielichowych 5.Ustawienie obudowy i skrzynki ulicznej szt 24,00 19 wg nakładów Podłączenia instalacji do sieci wodociągowych. Trójniki redukcyjne wbudowane do istniejących rurociągów o średnicy 160/110 mm Charakterystyka Robót: Tablica: Przecięcie rurociągu 2.Wypompowanie wody 3.Wykonanie dołków montażowych 4.Dopasowanie i wstawienie nasuwki oraz trójnika 5.Uszczelnienie złączy szt 2,00 20 wg nakładów Podłączenia instalacji do sieci wodociągowych. Trójniki równoprzelotowe wbudowane do istniejących rurociągów o średnicy 160 mm Charakterystyka Robót: Tablica: Przecięcie rurociągu 2.Wypompowanie wody 3.Wykonanie dołków montażowych 4.Dopasowanie i wstawienie nasuwki oraz trójnika 5.Uszczelnienie złączy szt 1,00 21 wg nakładów Oznakowanie trasy gazociągu ułożonego w ziemi taśmą z tworzywa sztucznego Charakterystyka Robót: Tablica: Dostawa materiałów 2.Rozwinięcie taśmy 3.Ułożenie taśmy w wykopie nad częściowo zasypanym gazociągiem m 495,60 22 wg nakładów Zasuwy żeliwne klinowe,kołnierzowe owalne z obudową o średnicy 150 mm Charakterystyka Robót: Tablica: Wykonanie dołków montażowych 2.Opuszczenie zasuwy i kształtek na dno wykopu 3.Ustawienie zasuwy i kształtek w przewodzie 4.Uszczelnienie złaczy 5.Założenie uszczelek i skręcenie połączeń kołnierzowych 6.Podbicie zasuwy i kształtek ziemią 7.Ustawienie obudowy i skrzynki ulicznej kpl 2,00 str 7

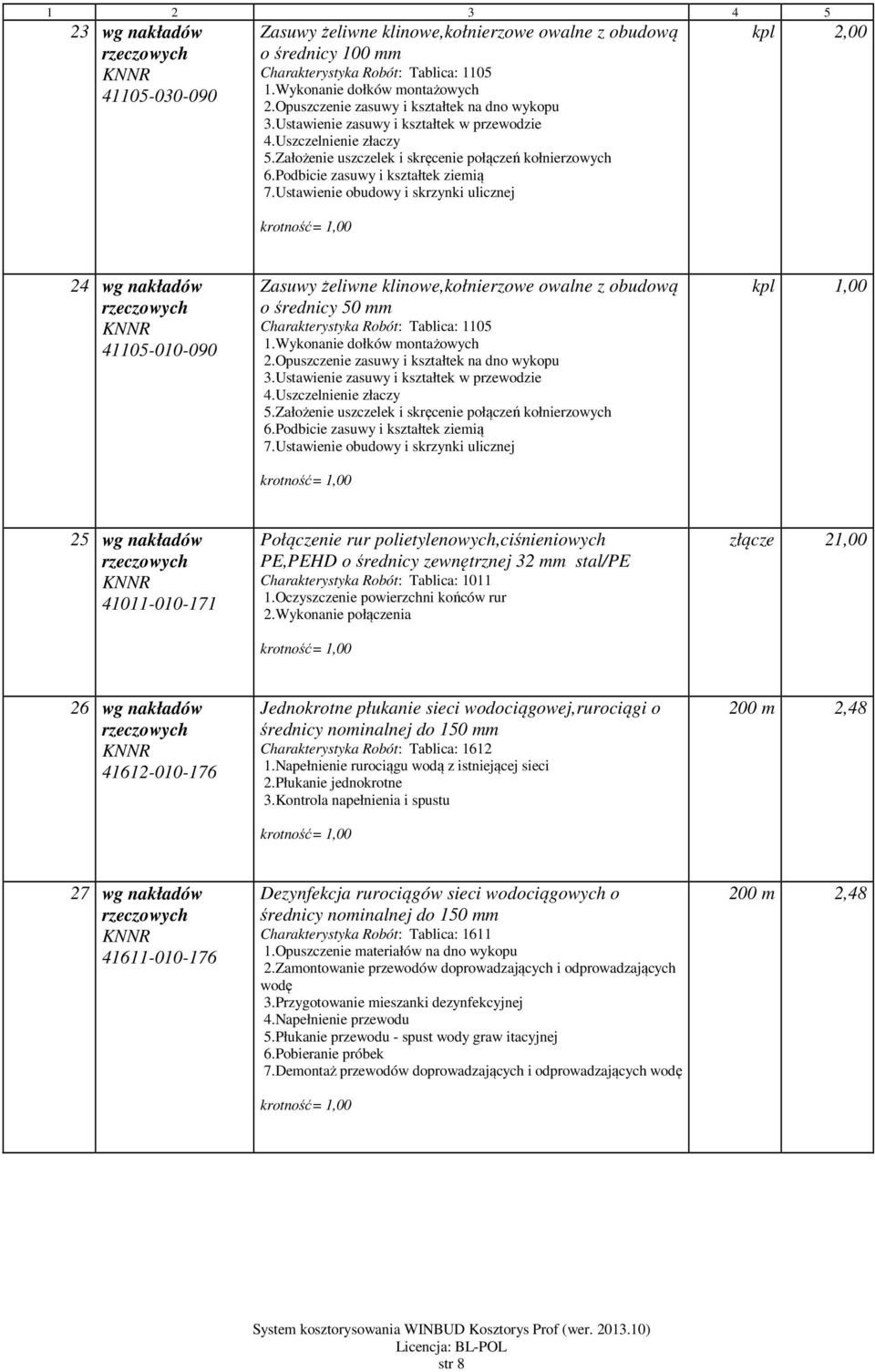

8 23 wg nakładów Zasuwy żeliwne klinowe,kołnierzowe owalne z obudową o średnicy 100 mm Charakterystyka Robót: Tablica: Wykonanie dołków montażowych 2.Opuszczenie zasuwy i kształtek na dno wykopu 3.Ustawienie zasuwy i kształtek w przewodzie 4.Uszczelnienie złaczy 5.Założenie uszczelek i skręcenie połączeń kołnierzowych 6.Podbicie zasuwy i kształtek ziemią 7.Ustawienie obudowy i skrzynki ulicznej kpl 2,00 24 wg nakładów Zasuwy żeliwne klinowe,kołnierzowe owalne z obudową o średnicy 50 mm Charakterystyka Robót: Tablica: Wykonanie dołków montażowych 2.Opuszczenie zasuwy i kształtek na dno wykopu 3.Ustawienie zasuwy i kształtek w przewodzie 4.Uszczelnienie złaczy 5.Założenie uszczelek i skręcenie połączeń kołnierzowych 6.Podbicie zasuwy i kształtek ziemią 7.Ustawienie obudowy i skrzynki ulicznej kpl 1,00 25 wg nakładów Połączenie rur polietylenowych,ciśnieniowych PE,PEHD o średnicy zewnętrznej 32 mm stal/pe Charakterystyka Robót: Tablica: Oczyszczenie powierzchni końców rur 2.Wykonanie połączenia złącze 21,00 26 wg nakładów Jednokrotne płukanie sieci wodociągowej,rurociągi o średnicy nominalnej do 150 mm Charakterystyka Robót: Tablica: Napełnienie rurociągu wodą z istniejącej sieci 2.Płukanie jednokrotne 3.Kontrola napełnienia i spustu 200 m 2,48 27 wg nakładów Dezynfekcja rurociągów sieci wodociągowych o średnicy nominalnej do 150 mm Charakterystyka Robót: Tablica: Opuszczenie materiałów na dno wykopu 2.Zamontowanie przewodów doprowadzających i odprowadzających wodę 3.Przygotowanie mieszanki dezynfekcyjnej 4.Napełnienie przewodu 5.Płukanie przewodu - spust wody graw itacyjnej 6.Pobieranie próbek 7.Demontaż przewodów doprowadzających i odprowadzających wodę 200 m 2,48 str 8

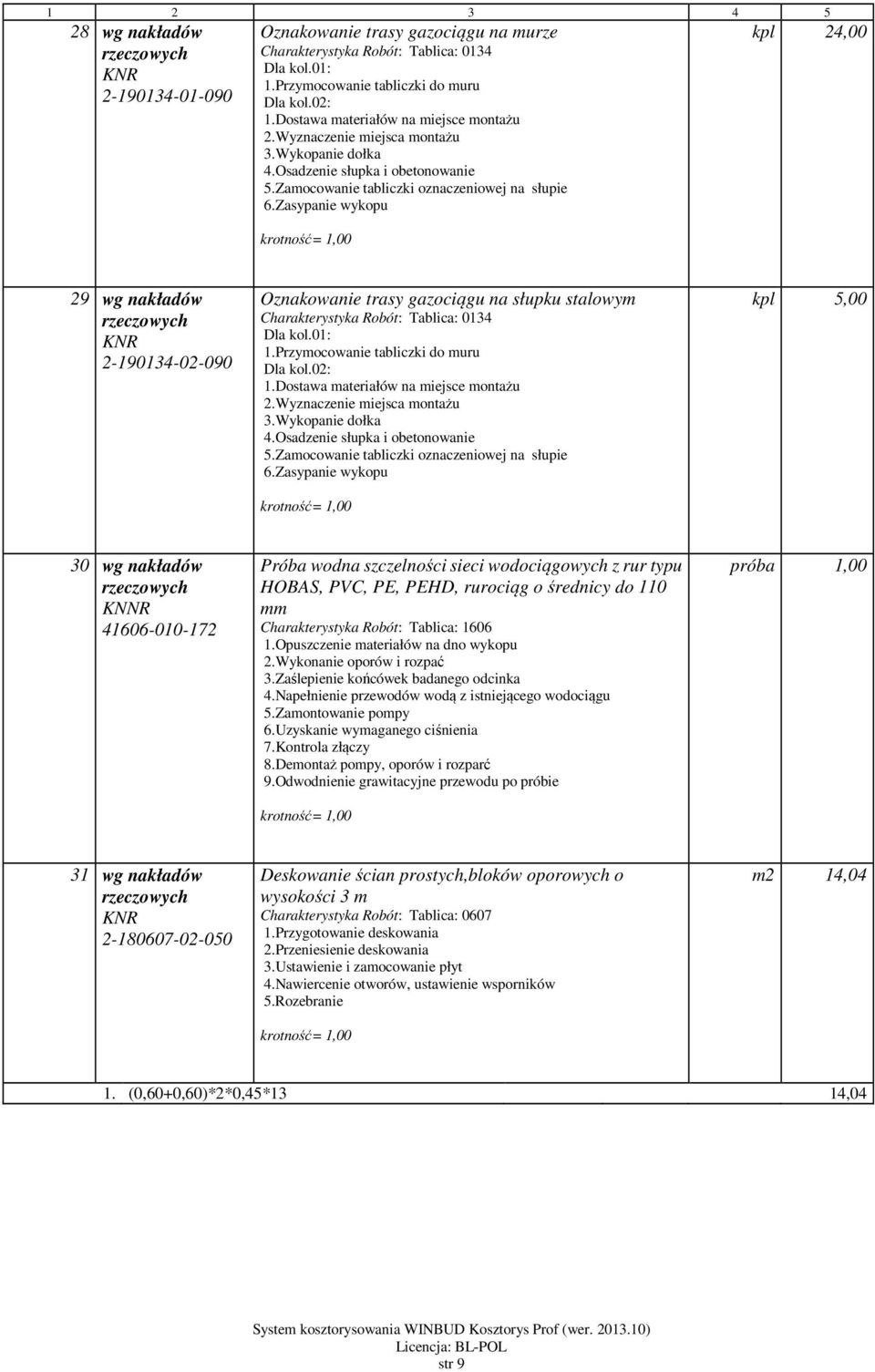

9 28 wg nakładów Oznakowanie trasy gazociągu na murze Charakterystyka Robót: Tablica: 0134 Dla kol.01: 1.Przymocowanie tabliczki do muru Dla kol.02: 1.Dostawa materiałów na miejsce montażu 2.Wyznaczenie miejsca montażu 3.Wykopanie dołka 4.Osadzenie słupka i obetonowanie 5.Zamocowanie tabliczki oznaczeniowej na słupie 6.Zasypanie wykopu kpl 24,00 29 wg nakładów Oznakowanie trasy gazociągu na słupku stalowym Charakterystyka Robót: Tablica: 0134 Dla kol.01: 1.Przymocowanie tabliczki do muru Dla kol.02: 1.Dostawa materiałów na miejsce montażu 2.Wyznaczenie miejsca montażu 3.Wykopanie dołka 4.Osadzenie słupka i obetonowanie 5.Zamocowanie tabliczki oznaczeniowej na słupie 6.Zasypanie wykopu kpl 5,00 30 wg nakładów Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PVC, PE, PEHD, rurociąg o średnicy do 110 mm Charakterystyka Robót: Tablica: Opuszczenie materiałów na dno wykopu 2.Wykonanie oporów i rozpać 3.Zaślepienie końcówek badanego odcinka 4.Napełnienie przewodów wodą z istniejącego wodociągu 5.Zamontowanie pompy 6.Uzyskanie wymaganego ciśnienia 7.Kontrola złączy 8.Demontaż pompy, oporów i rozparć 9.Odwodnienie grawitacyjne przewodu po próbie próba 1,00 31 wg nakładów Deskowanie ścian prostych,bloków oporowych o wysokości 3 m Charakterystyka Robót: Tablica: Przygotowanie deskowania 2.Przeniesienie deskowania 3.Ustawienie i zamocowanie płyt 4.Nawiercenie otworów, ustawienie wsporników 5.Rozebranie m2 14,04 1. (0,60+0,60)*2*0,45*13 14,04 str 9

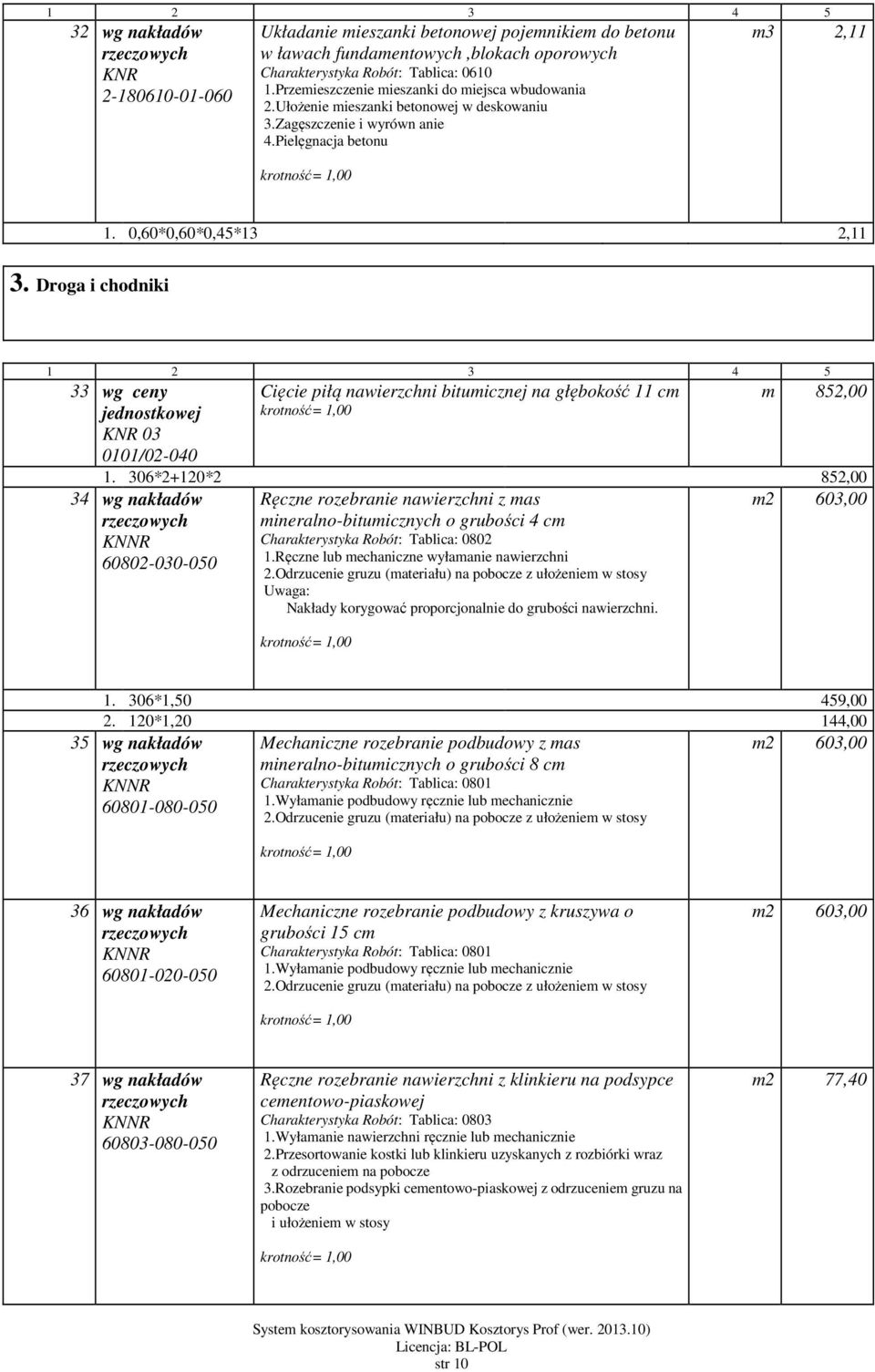

10 32 wg nakładów Układanie mieszanki betonowej pojemnikiem do betonu w ławach fundamentowych,blokach oporowych Charakterystyka Robót: Tablica: Przemieszczenie mieszanki do miejsca wbudowania 2.Ułożenie mieszanki betonowej w deskowaniu 3.Zagęszczenie i wyrówn anie 4.Pielęgnacja betonu m3 2, ,60*0,60*0,45*13 2,11 3. Droga i chodniki wg ceny jednostkowej / Cięcie piłą nawierzchni bitumicznej na głębokość 11 cm m 852, *2+120*2 852,00 34 wg nakładów Ręczne rozebranie nawierzchni z mas mineralno-bitumicznych o grubości 4 cm Charakterystyka Robót: Tablica: 0802 m2 603,00 1.Ręczne lub mechaniczne wyłamanie nawierzchni Odrzucenie gruzu (materiału) na pobocze z ułożeniem w stosy Uwaga: Nakłady korygować proporcjonalnie do grubości nawierzchni *1,50 459, *1,20 144,00 35 wg nakładów Mechaniczne rozebranie podbudowy z mas mineralno-bitumicznych o grubości 8 cm Charakterystyka Robót: Tablica: 0801 m2 603,00 1.Wyłamanie podbudowy ręcznie lub mechanicznie Odrzucenie gruzu (materiału) na pobocze z ułożeniem w stosy 36 wg nakładów Mechaniczne rozebranie podbudowy z kruszywa o grubości 15 cm Charakterystyka Robót: Tablica: Wyłamanie podbudowy ręcznie lub mechanicznie 2.Odrzucenie gruzu (materiału) na pobocze z ułożeniem w stosy m2 603,00 37 wg nakładów Ręczne rozebranie nawierzchni z klinkieru na podsypce cementowo-piaskowej Charakterystyka Robót: Tablica: Wyłamanie nawierzchni ręcznie lub mechanicznie 2.Przesortowanie kostki lub klinkieru uzyskanych z rozbiórki wraz z odrzuceniem na pobocze 3.Rozebranie podsypki cementowo-piaskowej z odrzuceniem gruzu na pobocze i ułożeniem w stosy m2 77,40 str 10

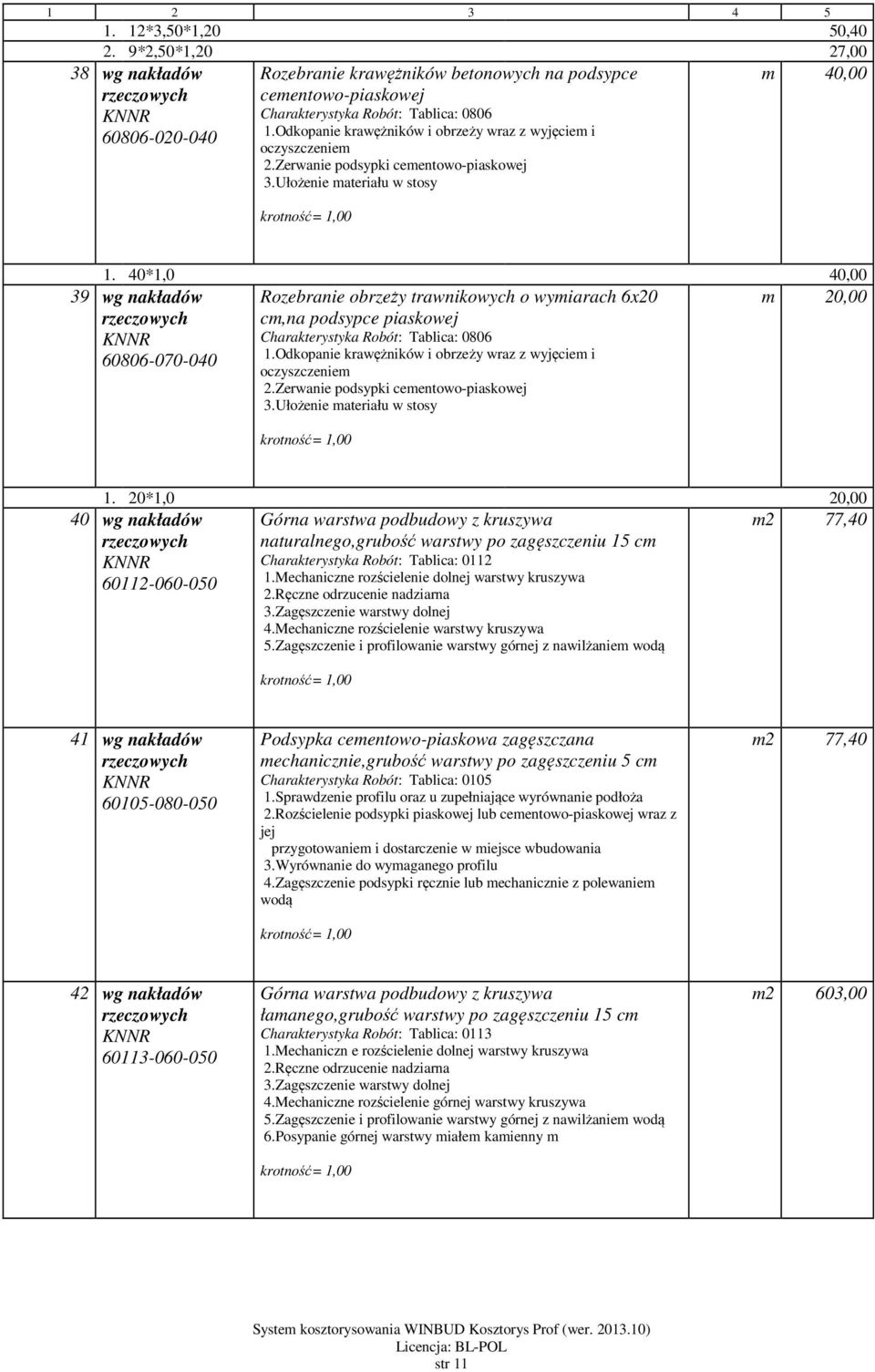

11 1. 12*3,50*1,20 50, *2,50*1,20 27,00 38 wg nakładów Rozebranie krawężników betonowych na podsypce cementowo-piaskowej Charakterystyka Robót: Tablica: Odkopanie krawężników i obrzeży wraz z wyjęciem i oczyszczeniem 2.Zerwanie podsypki cementowo-piaskowej 3.Ułożenie materiału w stosy m 40, *1,0 40,00 39 wg nakładów Rozebranie obrzeży trawnikowych o wymiarach 6x20 cm,na podsypce piaskowej Charakterystyka Robót: Tablica: 0806 m 20,00 1.Odkopanie krawężników i obrzeży wraz z wyjęciem i oczyszczeniem 2.Zerwanie podsypki cementowo-piaskowej 3.Ułożenie materiału w stosy 1. 20*1,0 20,00 40 wg nakładów Górna warstwa podbudowy z kruszywa naturalnego,grubość warstwy po zagęszczeniu 15 cm Charakterystyka Robót: Tablica: 0112 m2 77,40 1.Mechaniczne rozścielenie dolnej warstwy kruszywa Ręczne odrzucenie nadziarna 3.Zagęszczenie warstwy dolnej 4.Mechaniczne rozścielenie warstwy kruszywa 5.Zagęszczenie i profilowanie warstwy górnej z nawilżaniem wodą 41 wg nakładów Podsypka cementowo-piaskowa zagęszczana mechanicznie,grubość warstwy po zagęszczeniu 5 cm Charakterystyka Robót: Tablica: Sprawdzenie profilu oraz u zupełniające wyrównanie podłoża 2.Rozścielenie podsypki piaskowej lub cementowo-piaskowej wraz z jej przygotowaniem i dostarczenie w miejsce wbudowania 3.Wyrównanie do wymaganego profilu 4.Zagęszczenie podsypki ręcznie lub mechanicznie z polewaniem wodą m2 77,40 42 wg nakładów Górna warstwa podbudowy z kruszywa łamanego,grubość warstwy po zagęszczeniu 15 cm Charakterystyka Robót: Tablica: Mechaniczn e rozścielenie dolnej warstwy kruszywa 2.Ręczne odrzucenie nadziarna 3.Zagęszczenie warstwy dolnej 4.Mechaniczne rozścielenie górnej warstwy kruszywa 5.Zagęszczenie i profilowanie warstwy górnej z nawilżaniem wodą 6.Posypanie górnej warstwy miałem kamienny m m2 603,00 str 11

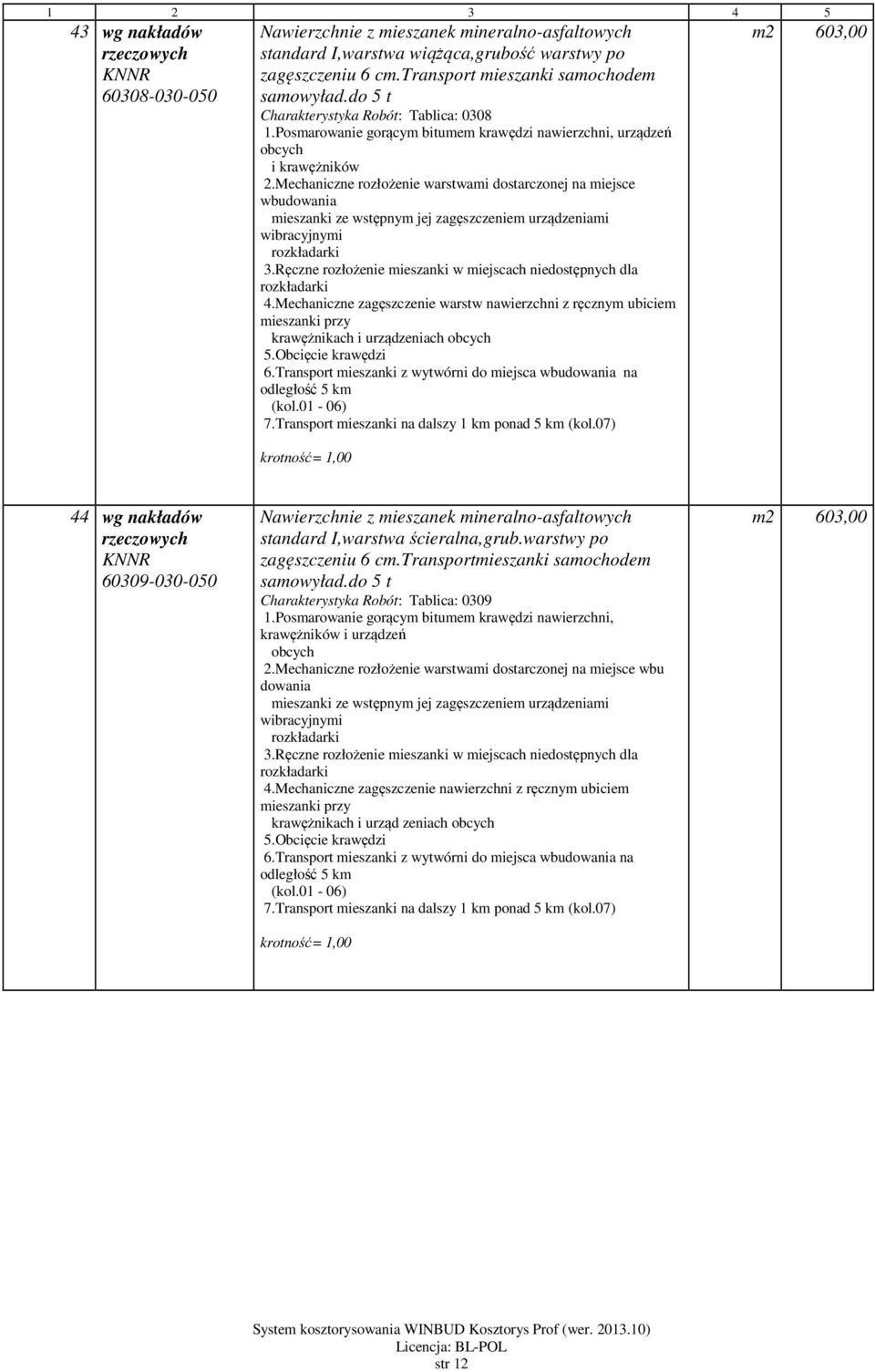

12 43 wg nakładów Nawierzchnie z mieszanek mineralno-asfaltowych standard I,warstwa wiążąca,grubość warstwy po zagęszczeniu 6 cm.transport mieszanki samochodem samowyład.do 5 t Charakterystyka Robót: Tablica: Posmarowanie gorącym bitumem krawędzi nawierzchni, urządzeń obcych i krawężników 2.Mechaniczne rozłożenie warstwami dostarczonej na miejsce wbudowania mieszanki ze wstępnym jej zagęszczeniem urządzeniami wibracyjnymi rozkładarki 3.Ręczne rozłożenie mieszanki w miejscach niedostępnych dla rozkładarki 4.Mechaniczne zagęszczenie warstw nawierzchni z ręcznym ubiciem mieszanki przy krawężnikach i urządzeniach obcych 5.Obcięcie krawędzi 6.Transport mieszanki z wytwórni do miejsca wbudowania na odległość 5 km (kol.01-06) 7.Transport mieszanki na dalszy 1 km ponad 5 km (kol.07) m2 603,00 44 wg nakładów Nawierzchnie z mieszanek mineralno-asfaltowych standard I,warstwa ścieralna,grub.warstwy po zagęszczeniu 6 cm.transportmieszanki samochodem samowyład.do 5 t Charakterystyka Robót: Tablica: Posmarowanie gorącym bitumem krawędzi nawierzchni, krawężników i urządzeń obcych 2.Mechaniczne rozłożenie warstwami dostarczonej na miejsce wbu dowania mieszanki ze wstępnym jej zagęszczeniem urządzeniami wibracyjnymi rozkładarki 3.Ręczne rozłożenie mieszanki w miejscach niedostępnych dla rozkładarki 4.Mechaniczne zagęszczenie nawierzchni z ręcznym ubiciem mieszanki przy krawężnikach i urząd zeniach obcych 5.Obcięcie krawędzi 6.Transport mieszanki z wytwórni do miejsca wbudowania na odległość 5 km (kol.01-06) 7.Transport mieszanki na dalszy 1 km ponad 5 km (kol.07) m2 603,00 str 12

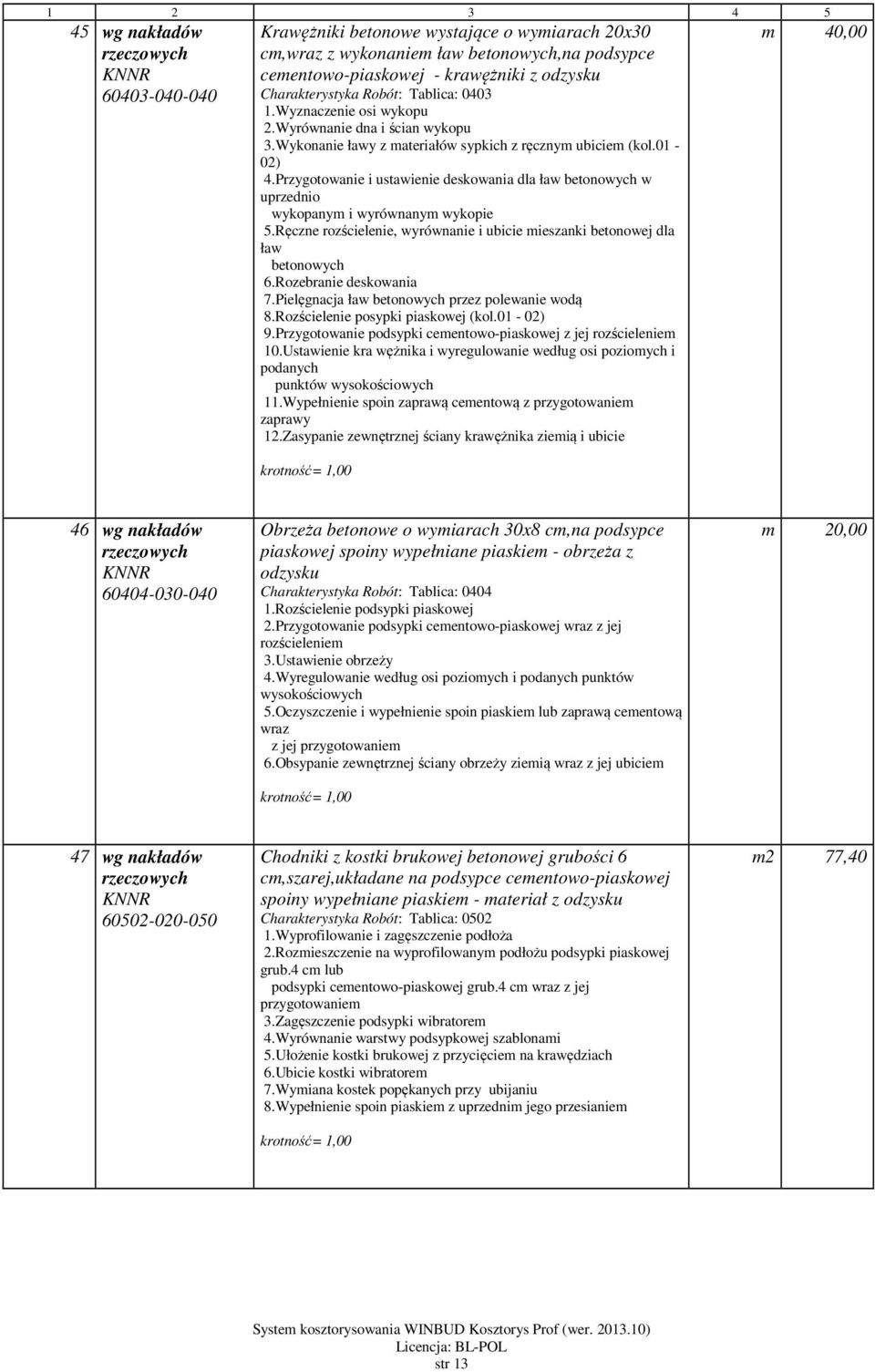

13 45 wg nakładów Krawężniki betonowe wystające o wymiarach 20x30 cm,wraz z wykonaniem ław betonowych,na podsypce cementowo-piaskowej - krawężniki z odzysku Charakterystyka Robót: Tablica: Wyznaczenie osi wykopu 2.Wyrównanie dna i ścian wykopu 3.Wykonanie ławy z materiałów sypkich z ręcznym ubiciem (kol.01-02) 4.Przygotowanie i ustawienie deskowania dla ław betonowych w uprzednio wykopanym i wyrównanym wykopie 5.Ręczne rozścielenie, wyrównanie i ubicie mieszanki betonowej dla ław betonowych 6.Rozebranie deskowania 7.Pielęgnacja ław betonowych przez polewanie wodą 8.Rozścielenie posypki piaskowej (kol.01-02) 9.Przygotowanie podsypki cementowo-piaskowej z jej rozścieleniem 10.Ustawienie kra wężnika i wyregulowanie według osi poziomych i podanych punktów wysokościowych 11.Wypełnienie spoin zaprawą cementową z przygotowaniem zaprawy 12.Zasypanie zewnętrznej ściany krawężnika ziemią i ubicie m 40,00 46 wg nakładów Obrzeża betonowe o wymiarach 30x8 cm,na podsypce piaskowej spoiny wypełniane piaskiem - obrzeża z odzysku Charakterystyka Robót: Tablica: Rozścielenie podsypki piaskowej 2.Przygotowanie podsypki cementowo-piaskowej wraz z jej rozścieleniem 3.Ustawienie obrzeży 4.Wyregulowanie według osi poziomych i podanych punktów wysokościowych 5.Oczyszczenie i wypełnienie spoin piaskiem lub zaprawą cementową wraz z jej przygotowaniem 6.Obsypanie zewnętrznej ściany obrzeży ziemią wraz z jej ubiciem m 20,00 47 wg nakładów Chodniki z kostki brukowej betonowej grubości 6 cm,szarej,układane na podsypce cementowo-piaskowej spoiny wypełniane piaskiem - materiał z odzysku Charakterystyka Robót: Tablica: Wyprofilowanie i zagęszczenie podłoża 2.Rozmieszczenie na wyprofilowanym podłożu podsypki piaskowej grub.4 cm lub podsypki cementowo-piaskowej grub.4 cm wraz z jej przygotowaniem 3.Zagęszczenie podsypki wibratorem 4.Wyrównanie warstwy podsypkowej szablonami 5.Ułożenie kostki brukowej z przycięciem na krawędziach 6.Ubicie kostki wibratorem 7.Wymiana kostek popękanych przy ubijaniu 8.Wypełnienie spoin piaskiem z uprzednim jego przesianiem m2 77,40 str 13

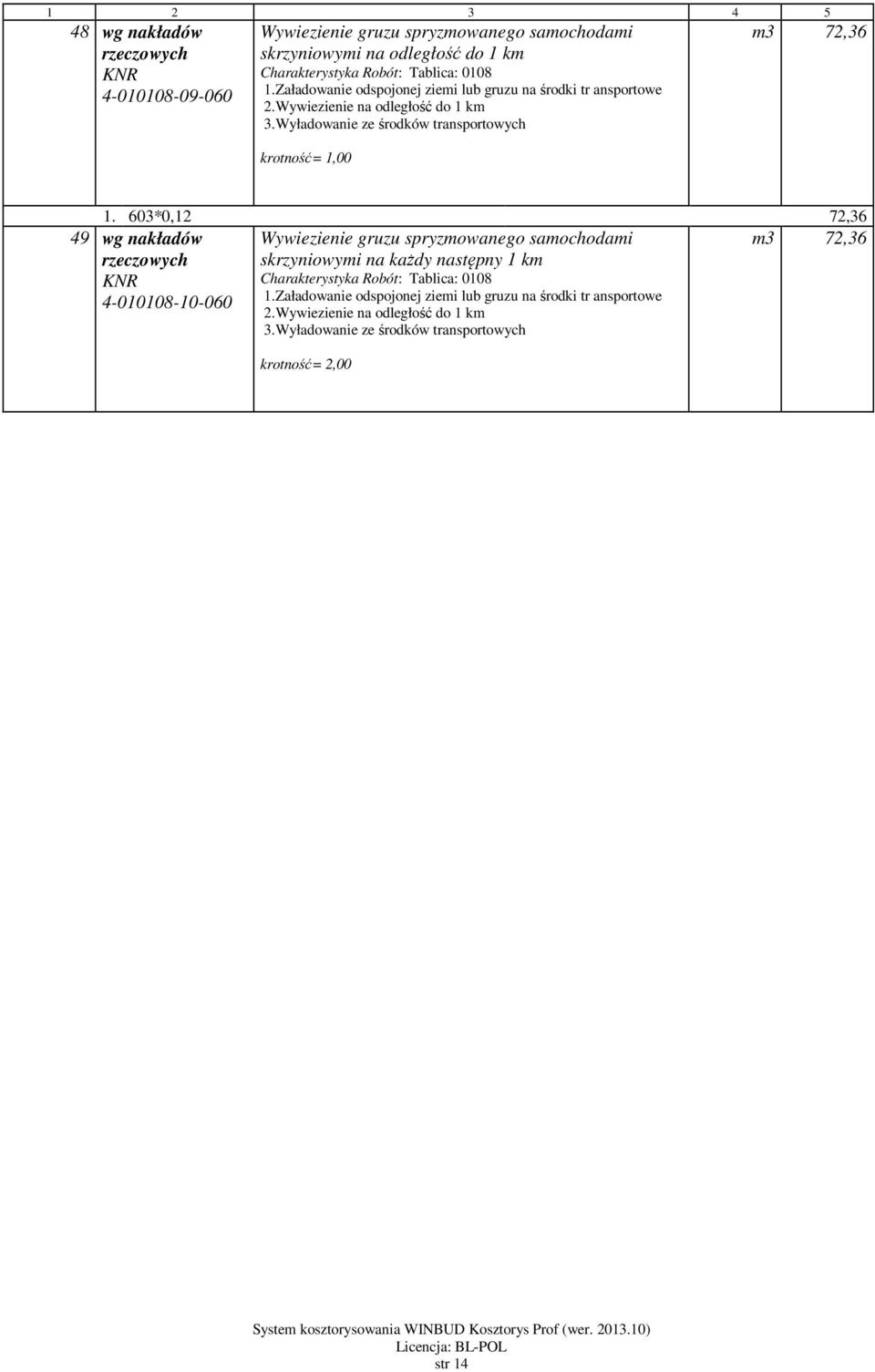

14 48 wg nakładów Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na odległość do 1 km Charakterystyka Robót: Tablica: Załadowanie odspojonej ziemi lub gruzu na środki tr ansportowe 2.Wywiezienie na odległość do 1 km 3.Wyładowanie ze środków transportowych m3 72, *0,12 72,36 49 wg nakładów Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na każdy następny 1 km Charakterystyka Robót: Tablica: 0108 m3 72,36 1.Załadowanie odspojonej ziemi lub gruzu na środki tr ansportowe Wywiezienie na odległość do 1 km 3.Wyładowanie ze środków transportowych krotność= 2,00 str 14
