Aluminium polerowane i anodowane w kolorze złotym i srebrnym

Transkrypt

1 48 Oznakowania MODUŁY NA TABLICZKI Aluminium polerowane i anodowane w kolorze złotym i srebrnym Moduły na tabliczki biurkowe Do zastosowania w biurach, sklepach i urzędach na małe tabliczki informacyjne Wsuwki Długość wsuwki Maks. wysokość Złoty Srebrny Moduł na tabliczki 1.6 mm 203 mm 76 mm Moduł na tabliczki 1.6 mm 254 mm 76 mm Moduł na tabliczki jednostronny Do zastosowania na tabliczki biurkowe w biurach i urzędach Wsuwki Wymiary Złoty Srebrny Tabliczka biurkowa Slimline 1.6 mm 178 x 25 mm Tabliczka biurkowa standard 1.6 mm 203 x 51 mm Tabliczka biurkowa standard 1.6 mm 254 x 51 mm Moduł na tabliczki dwustronny Na tabliczki z nazwiskiem, stanowiskiem, działem po jednej stronie i szczegółowym opisem po drugiej, na tabliczki wskazujące godziny otwarcia i zamknięcia. Wsuwki Wymiary wsuwki Złoty Srebrny Tabliczka dwustronna 1.6 mm 152 x 32 mm Tabliczki kierunkowe Do umieszczania przy wejściach głównych do budynków. Mocowane za pomocą taśmy dwustronnej, silikonu, śrub. Wymiary tablicy Wsuwki Wymiary tytułu Wymiary wsuwek Srebrny Deluxe Directionnel, Tytuł i 3 wsuwki 178 x 89 mm 1.6 mm 178 x 32 mm 178 x 19 mm Uwaga: Wymiary tablicy są wymiarami wewnętrznymi. Tablica w sprzedaży bez tytułu i wsuwek.

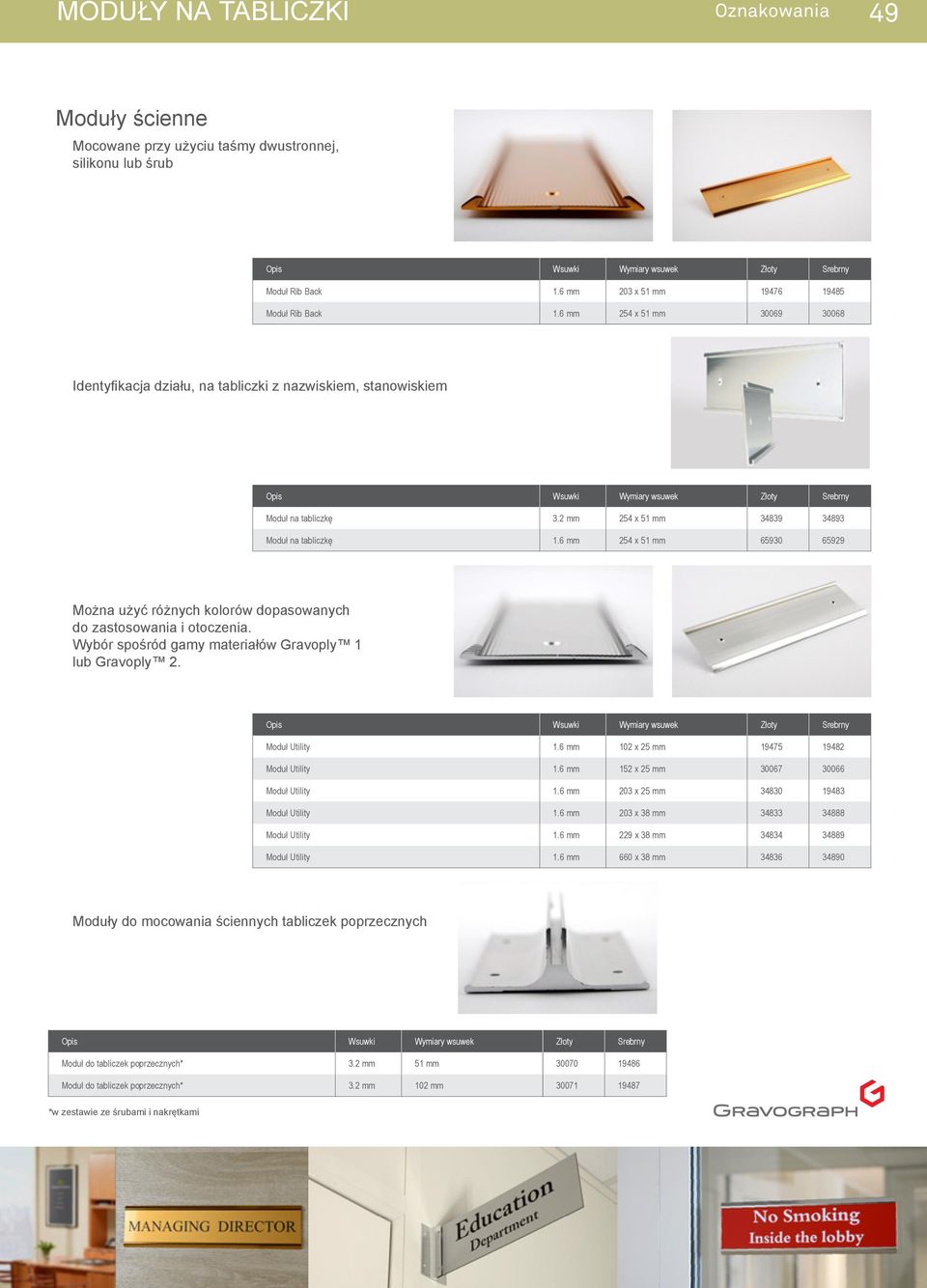

2 MODUŁY NA TABLICZKI Oznakowania 49 Moduły ścienne Mocowane przy użyciu taśmy dwustronnej, silikonu lub śrub Wsuwki Wymiary wsuwek Złoty Srebrny Moduł Rib Back 1.6 mm 203 x 51 mm Moduł Rib Back 1.6 mm 254 x 51 mm Identyfikacja działu, na tabliczki z nazwiskiem, stanowiskiem Wsuwki Wymiary wsuwek Złoty Srebrny Moduł na tabliczkę 3.2 mm 254 x 51 mm Moduł na tabliczkę 1.6 mm 254 x 51 mm Można użyć różnych kolorów dopasowanych do zastosowania i otoczenia. Wybór spośród gamy materiałów Gravoply 1 lub Gravoply 2. Wsuwki Wymiary wsuwek Złoty Srebrny Moduł Utility 1.6 mm 102 x 25 mm Moduł Utility 1.6 mm 152 x 25 mm Moduł Utility 1.6 mm 203 x 25 mm Moduł Utility 1.6 mm 203 x 38 mm Moduł Utility 1.6 mm 229 x 38 mm Moduł Utility 1.6 mm 660 x 38 mm Moduły do mocowania ściennych tabliczek poprzecznych Wsuwki Wymiary wsuwek Złoty Srebrny Moduł do tabliczek poprzecznych* 3.2 mm 51 mm Moduł do tabliczek poprzecznych* 3.2 mm 102 mm *w zestawie ze śrubami i nakrętkami

3 Oznakowania Eternit'y MAŁY MODUŁ PŁASKI Modułowość/Wymienność: gama produktów składająca się z płaskich profili aluminiowych oraz wczepów na jaskółczy ogon umożliwiająca zastosowanie najodpowiedniejszych rozwiązań spełniających wszelkie wymagania (dostępne profile o wysokości 16/32/48/64/96 oraz 128 mm). Zastosowania: tabliczki na drzwi, piktogramy Mocowanie: ścienne Tabliczka na drzwi Classic długość 110 mm Tabliczka na drzwi 110 mm 1 tytuł Tabliczka na drzwi 110 mm 1 tytuł + 1 wiersz Tabliczka na drzwi 110 mm 1 tytuł + 2 wiersze Tabliczka na drzwi 110 mm 1 tytuł + 3 wiersze Tabliczka na drzwi 110 mm 1 tytuł + 4 wiersze Tabliczka na drzwi Classic długość 180 mm Tabliczka na drzwi 180 mm 1 tytuł Tabliczka na drzwi 180 mm 1 tytuł + 1 wiersz Tabliczka na drzwi 180 mm 1 tytuł + 2 wiersze Tabliczka na drzwi 180 mm 1 tytuł + 3 wiersze Tabliczka na drzwi 180 mm 1 tytuł + 4 wiersze Piktogram aluminium Classic Piktogram aluminium 96 x 96 mm Piktogram aluminium 128 x 128 mm Piktogram Classic z wczepem na jaskółczy ogon + materiał grawerski Ramka na piktogram 96 x 96 mm Ramka na piktogram 128 x 128 mm Stojak Classic Stojak - długość 180 mm Stojak - długość 210 mm Stojak - długość 300 mm

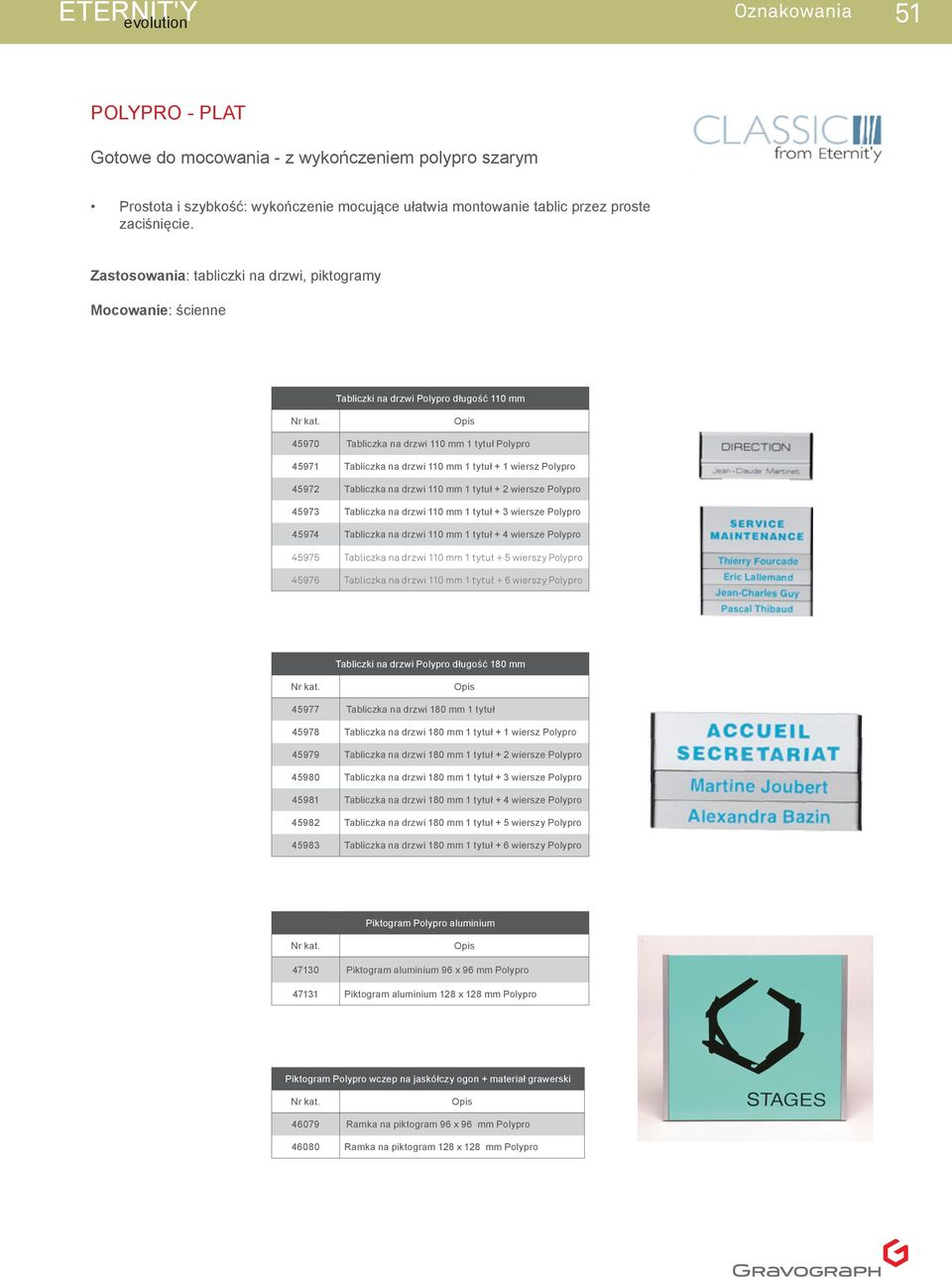

4 Eternit'y Oznakowania 51 PolYpro - PLAT Gotowe do mocowania - z wykończeniem polypro szarym Prostota i szybkość: wykończenie mocujące ułatwia montowanie tablic przez proste zaciśnięcie. Zastosowania: tabliczki na drzwi, piktogramy Mocowanie: ścienne Tabliczki na drzwi Polypro długość 110 mm Tabliczka na drzwi 110 mm 1 tytuł Polypro Tabliczka na drzwi 110 mm 1 tytuł + 1 wiersz Polypro Tabliczka na drzwi 110 mm 1 tytuł + 2 wiersze Polypro Tabliczka na drzwi 110 mm 1 tytuł + 3 wiersze Polypro Tabliczka na drzwi 110 mm 1 tytuł + 4 wiersze Polypro Tabliczka na drzwi 110 mm 1 tytuł + 5 wierszy Polypro Tabliczka na drzwi 110 mm 1 tytuł + 6 wierszy Polypro Tabliczki na drzwi Polypro długość 180 mm Tabliczka na drzwi 180 mm 1 tytuł Tabliczka na drzwi 180 mm 1 tytuł + 1 wiersz Polypro Tabliczka na drzwi 180 mm 1 tytuł + 2 wiersze Polypro Tabliczka na drzwi 180 mm 1 tytuł + 3 wiersze Polypro Tabliczka na drzwi 180 mm 1 tytuł + 4 wiersze Polypro Tabliczka na drzwi 180 mm 1 tytuł + 5 wierszy Polypro Tabliczka na drzwi 180 mm 1 tytuł + 6 wierszy Polypro Piktogram Polypro aluminium Piktogram aluminium 96 x 96 mm Polypro Piktogram aluminium 128 x 128 mm Polypro Piktogram Polypro wczep na jaskółczy ogon + materiał grawerski Ramka na piktogram 96 x 96 mm Polypro Ramka na piktogram 128 x 128 mm Polypro

5 52 Oznakowania Eternit'y DUŻY FORMAT - PŁASKI Design z 3 rowkami w wersji "płaskiej" Kreatywność i design: 3 profile o wykończeniu standardowym lub w kształtach trójkątnym, prostokątnym i okrągłym. Odporność na zniszczenia: nowe złącze umożliwia zabezpieczenie zainstalowanych modułów na ścianach ograniczając ryzyko wyrwania tabliczki. Zastosowania: tabliczki na drzwi, tablice kierunkowe, tablice oznaczeniowe, identyfikacyjne oraz informacyjne, pylony Mocowanie: ścienne, zawieszane, poprzeczne, samonośne Moduł Classic z wczepem na jaskółczy ogon + materiał grawerski Profil wykończenia Prostokątny Trójkątny Okrągły Moduł ramka 96 x 96 mm Moduł ramka 128 x 128 mm Moduł ramka 210 x 210 mm Moduł ramka 300 x 300 mm Moduł ramka 500 x 500 mm

6 26883 anodisé blanc Eternit'y Oznakowania 53 MAŁY MODEL - WYPUKŁY Model z 3 rowkami w wersji "wypukłej" Kreatywność i design: model wypukły w różnych wymiarach, od tabliczek na drzwi po pylony. Nowy stojak modułowy: innowacyjna pozycja w naszej gamie produktów umożliwiająca przytwierdzenie tabliczek nawet w formacie A4. Modułowość / Wymienność: modele oznakowań spełniające wszelkie wymagania. Ta gama została rozszerzona o nowe tablice standardowe, których wymiary umożliwiają umieszczenie informacji w formatach A6/A5/A4 oraz A3. Zastosowania: tabliczki na drzwi, stojaki, tablice kierunkowe, pylony, tablice identyfikacyjne oraz informacyjne Mocowanie: ścienne, zawieszane, poprzeczne, samonośne. 170 mm 130 mm Classic wypukły A6 - szerokość 130 mm (użytkowa 104 mm) Anodowany Biały Wysokość - 60 mm Wysokość mm Wysokość mm (A6) Wysokość mm Wysokość mm Wysokość mm Wysokość mm Wysokość mm vis Classic wypukły A5 - szerokość 170 mm (użytkowa 148 mm) gris noir Anodowany Biały 6 anodisé blanc Largeur Wysokość - 60 mm Wysokość mm Hauteur Wysokość mm Wysokość mm (A5) Wysokość mm Wysokość mm gris noir Wysokość mm Wysokość mm Classic wypukły ścienny - wysokość x szerokość A4 A3 Anodowany Biały Classic A5 poziomy 150 x 238 mm (210 użytkowa) A Classic A4 pionowy 297 x 238 mm (210 użytkowa) Classic A4 poziomy 210 x 323 mm (297 użytkowa) Classic A3 pionowy 420 x 323 mm (297 użytkowa) Classic A3 poziomy 297 x 448 mm (420 użytkowa)

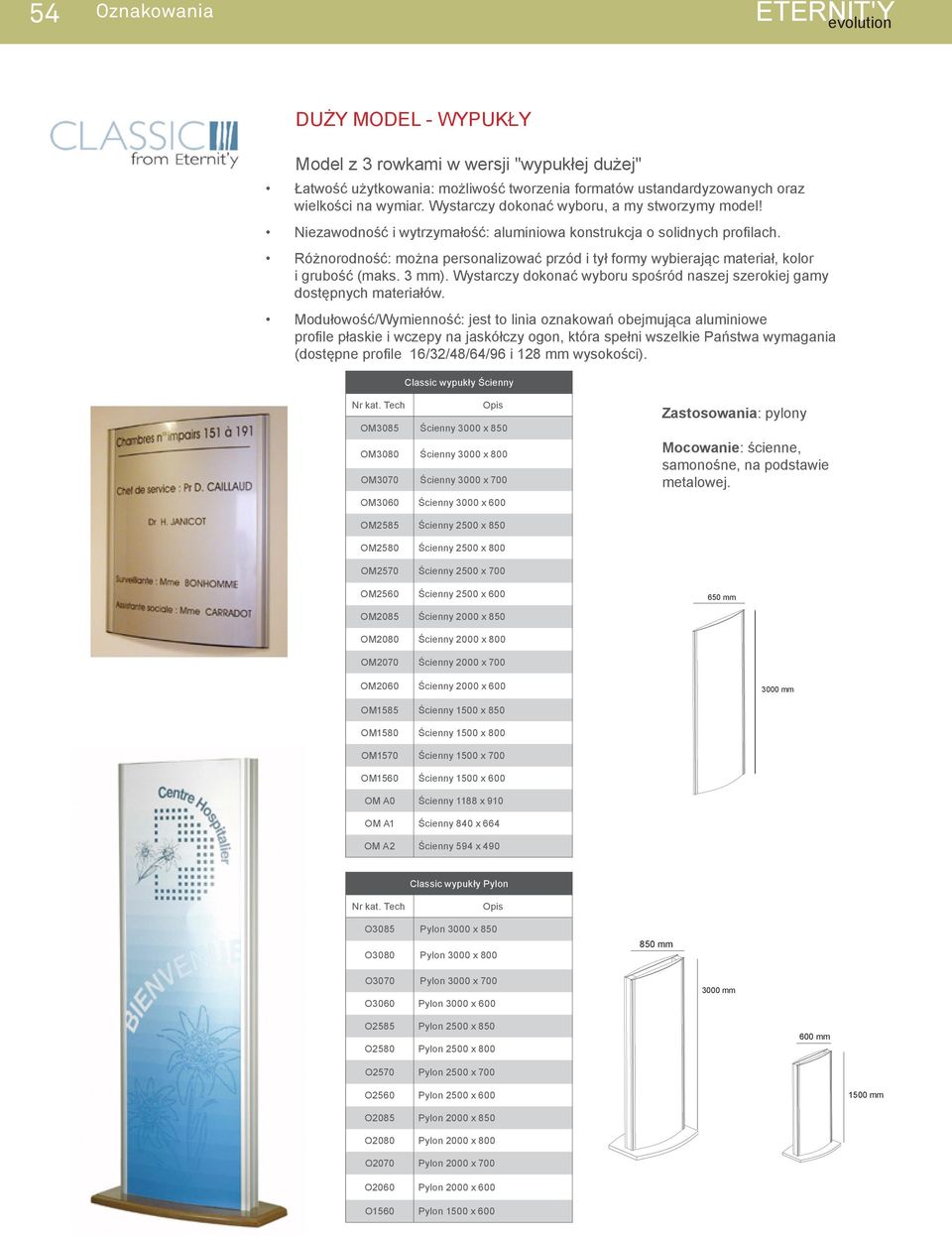

7 54 Oznakowania Eternit'y DUŻY MODEL - WYPUKŁY Model z 3 rowkami w wersji "wypukłej dużej" Łatwość użytkowania: możliwość tworzenia formatów ustandardyzowanych oraz wielkości na wymiar. Wystarczy dokonać wyboru, a my stworzymy model! Niezawodność i wytrzymałość: aluminiowa konstrukcja o solidnych profilach. Różnorodność: można personalizować przód i tył formy wybierając materiał, kolor i grubość (maks. 3 mm). Wystarczy dokonać wyboru spośród naszej szerokiej gamy dostępnych materiałów. Modułowość/Wymienność: jest to linia oznakowań obejmująca aluminiowe profile płaskie i wczepy na jaskółczy ogon, która spełni wszelkie Państwa wymagania (dostępne profile 16/32/48/64/96 i 128 mm wysokości). Classic wypukły Ścienny 850 mm Tech OM3085 Ścienny 3000 x 850 OM3080 Ścienny 3000 x 800 OM3070 Ścienny 3000 x 700 OM3060 Ścienny 3000 x mm OM2585 Ścienny 2500 x 850 OM2580 Ścienny 2500 x 800 OM mm Ścienny 2500 x 700 Zastosowania: pylony Mocowanie: ścienne, samonośne, na podstawie metalowej. OM2560 Ścienny 2500 x mm OM2085 Ścienny 2000 x mm OM2080 Ścienny 2000 x 800 OM2070 Ścienny 2000 x 700 OM2060 Ścienny 2000 x mm 490 m OM1585 Ścienny 1500 x 850 OM1580 Ścienny 1500 x mm 850 mm OM1570 Ścienny 1500 x 700 OM1560 Ścienny 1500 x mm 2000 mm OM A0 Ścienny 1188 x mm OM A1 Ścienny 840 x 664 OM A2 Ścienny 594 x mm Classic wypukły Pylon Tech O3085 Pylon 3000 x 850 O3080 Pylon 3000 x mm 850 mm O3070 Pylon 3000 x 700 O3060 Pylon 3000 x mm 3000 mm O2585 Pylon 2500 x 850 O2580 Pylon 2500 x 800 O2570 Pylon 2500 x mm 600 mm O2560 Pylon 2500 x 600 O2085 Pylon 2000 x 850 O2080 Pylon 2000 x 800 O2070 Pylon 2000 x 700 O2060 Pylon 2000 x 600 O1560 Pylon 1500 x mm 1500 mm 850 mm 850 mm 2000 mm 2000 mm 594 mm 490 mm 594 mm 490 mm

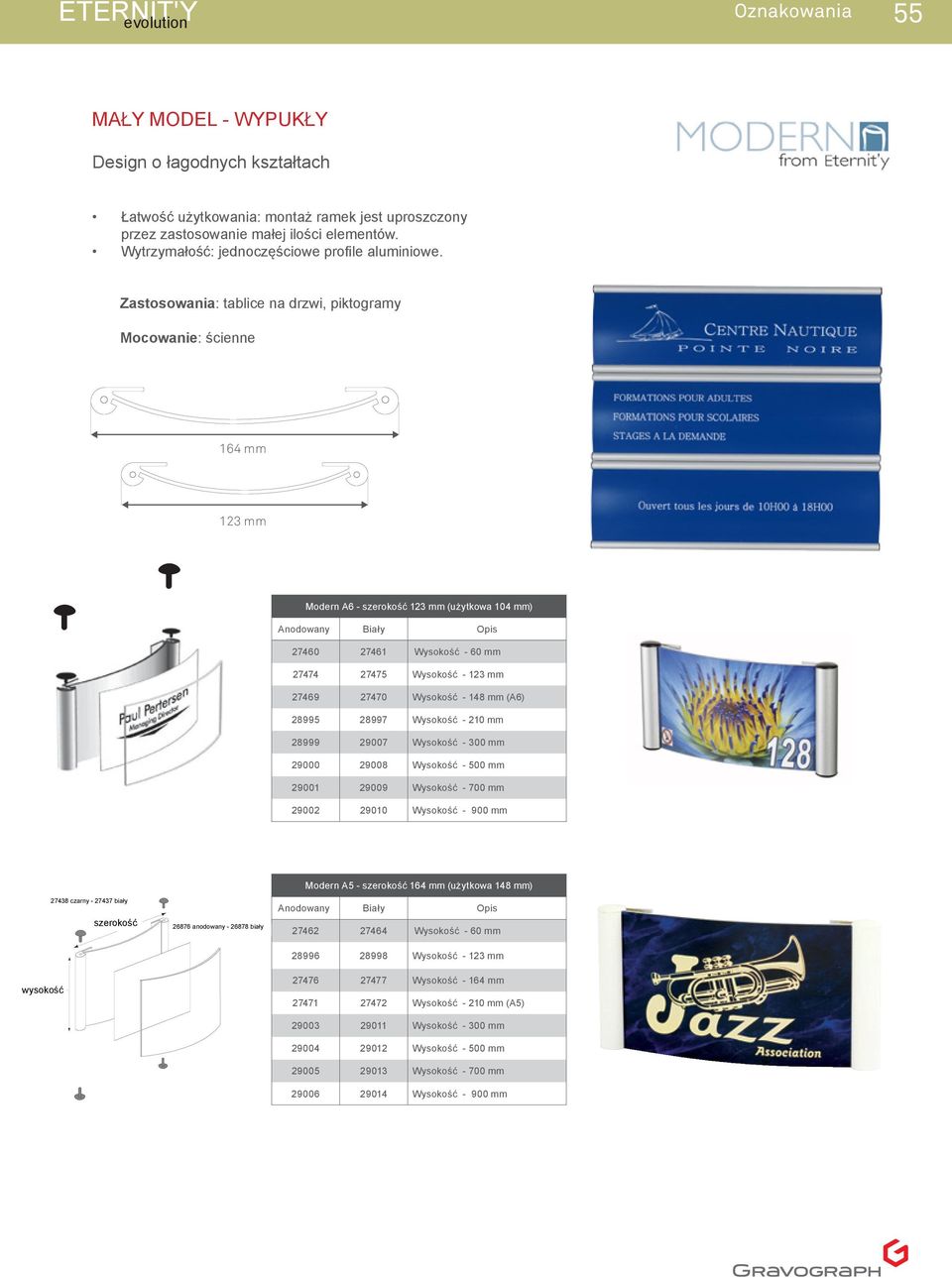

8 Eternit'y Oznakowania 55 MAŁY MODEL - WYPUKŁY Design o łagodnych kształtach Łatwość użytkowania: montaż ramek jest uproszczony przez zastosowanie małej ilości elementów. Wytrzymałość: jednoczęściowe profile aluminiowe. Zastosowania: tablice na drzwi, piktogramy Mocowanie: ścienne gris noir vis gris noir vis gris noir gris noir 164 mm 123 mm noir blanc noir blanc Modern A6 - szerokość 123 mm (użytkowa 104 mm) Anodowany Biały Wysokość - 60 mm Wysokość mm Wysokość mm (A6) Wysokość mm Wysokość mm Wysokość mm Wysokość mm Wysokość mm czarny noir biały blanc szerokość Largeur anodisé anodowany blanc biały vis Modern A5 - szerokość 164 mm (użytkowa 148 mm) gris noir Anodowany Biały anodisé blanc Wysokość - 60 mm Largeur Wysokość mm wysokość Hauteur Hauteur Wysokość mm Wysokość mm (A5) Wysokość mm Wysokość mm Wysokość mm gris noir Wysokość mm

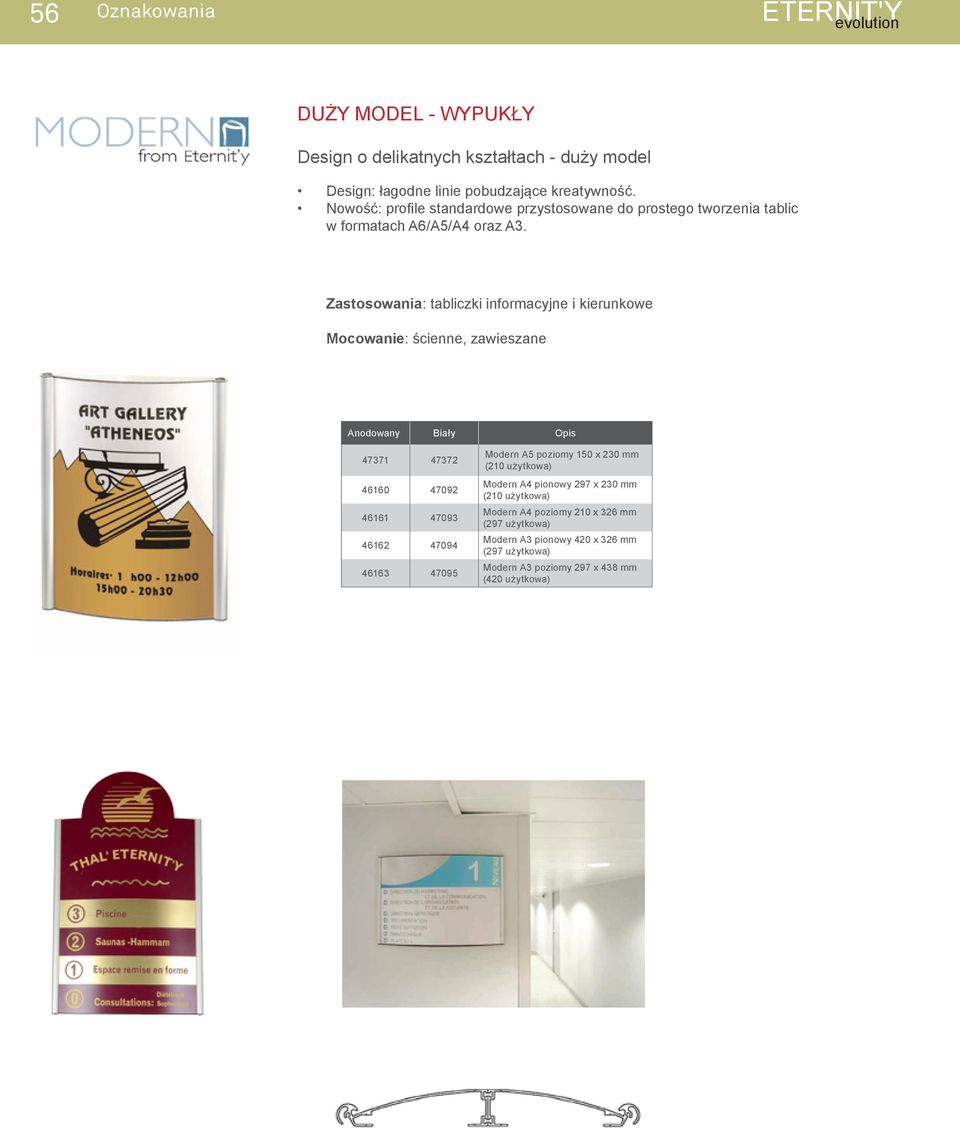

9 56 Oznakowania Eternit'y DUŻY MODEL - WYPUKŁY Design o delikatnych kształtach - duży model Design: łagodne linie pobudzające kreatywność. Nowość: profile standardowe przystosowane do prostego tworzenia tablic w formatach A6/A5/A4 oraz A3. Zastosowania: tabliczki informacyjne i kierunkowe Mocowanie: ścienne, zawieszane Anodowany Biały Modern A5 poziomy 150 x 230 mm (210 użytkowa) Modern A4 pionowy 297 x 230 mm (210 użytkowa) Modern A4 poziomy 210 x 326 mm (297 użytkowa) Modern A3 pionowy 420 x 326 mm (297 użytkowa) Modern A3 poziomy 297 x 438 mm (420 użytkowa)

10 Eternit'y Oznakowania 57 TABLICZKI POPRZECZNE - WYPUKŁE Do zastosowania przy oznakowaniach poprzecznych. W gamie tabliczek poprzecznych Classic mamy szeroki wybór wymiarów i kolorów. Podstawa z otworami do przytwierdzania do ściany. Tabliczka poprzeczna Classic A6 - szerokość 130 mm (użytkowa 104 mm) Anodowany Biały Tabliczka długa 130 mm Tabliczka długa 210 mm Tabliczka długa 300 mm Tabliczka poprzeczna Classic A5 - szerokość 170 mm (użytkowa 148 mm) Anodowany Biały Tabliczka długa 170 mm Tabliczka długa 210 mm Tabliczka długa 300 mm TABLICZKI POPRZECZNE - WYPUKŁE Wytrzymała struktura aluminiowa do użytku wewnętrznego i zewnętrznego. Podstawa z otworami do przytwierdzania do ściany. Tabliczka poprzeczna Modern A6 - szerokość 123 mm (użytkowa 104 mm) Anodowany Biały Tabliczka długa 123 mm Tabliczka długa 210 mm Tabliczka długa 300 mm Tabliczka poprzeczna Modern A5 - szerokość 164 mm (użytkowa 148 mm) Anodowany Biały Tabliczka długa 164 mm Tabliczka długa 210 mm Tabliczka długa 300 mm

11 58 Oznakowania Braille I OZNACZANIE DOSTĘPU Materiały The Braille Oprogramowanie Total Solution Kulki Braille Maszyny grawerujące Szkolenie i wsparcie Wiertła i frezy Podajnik kulek Alfabet Braille'a jest systemem umożliwiającym zapisywanie i odczytywanie tekstów osobom niewidomym i słabowidzącym. Nie istnieje UNIWERSALNY alfabet Braille'a. Różne języki stosują różne standardy określające interlinie, wielkości oraz odstępy między znakami.

12 Braille I OZNACZANIE DOSTĘPU Oznakowania 59 Oprogramowanie Opcja Braille programu Gravostyle umożliwia transkrypcję tekstu na alfabet Braille'a: Dostępnych jest 127 języków już na poziomie Discovery Proces przebijania i umieszczania kulek jest w pełni zautomatyzowany (w opcji): - Dopasowane opcje przebijania i prędkość wprowadzania kulek - Parametry dostosowane do tworzyw sztucznych (ABS i akryl), aluminium oraz mosiądzu, materiału Gravotac oraz materiałów warstwowych Maszyny grawerujące Kompatybilne maszyny grawerujące: IS400, IS900, IS6000, IS7000 oraz IS8000 Niezbędne wyposażenie dodatkowe: pochłaniacz wiórów I S Powierzchnia grawerowania 305 x 200 mm IS900 Powierzchnia grawerowania 635 x 432 mm IS6000 Powierzchnia grawerowania 610 x 405 mm IS7000 Powierzchnia grawerowania 610 x 810 mm IS8000 Powierzchnia grawerowania 610 x 1220 mm Podajnik kulek Zestaw automatyczny Braille (automatyczne przebijanie i umieszczanie kulek) Zestaw automatyczny dla IS Zestaw automatyczny dla IS Zestaw automatyczny dla IS 6/7/8000 IQ Zestaw automatyczny dla IS 6/7/8000 XP Zestaw półautomatyczny Braille Zestaw półautomatyczny dla IS400 /IS900 /IS IS400 / IS : adapter wbudowany w zestaw półautomatyczny Braille IS900 : adapter dostarczony z maszyną

13 60 Oznakowania Braille I OZNACZANIE DOSTĘPU Wiertła 4 dostępne wiertła, które można z łatwością dobrać w zależności od stosowanego materiału i wybranych kulek dzięki niniejszemu przewodnikowi. PRZEWODNIK WYBORU NARZĘDZI BRAILLE nr kat.: Szerokość narzędzia 1.5 mm nr kat.: Szerokość narzędzia mm nr kat.: Szerokość narzędzia mm nr kat.: Szerokość narzędzia mm Materiały nieprzylepne Materiały z taśmą samoprzylepną Kulki stalowe Kulki mosiężne Kulki akrylowe Wszystkie kulki Metale Akryl Gravotac Fenole ABS +2 Ply Kulki Braille Kulki ze stali nierdzewnej (x10000)* Kulki mosiężne (x10000) Przezroczyste kulki z akrylu (x10000) Białe kulki z akrylu (x10000) Czarne kulki z akrylu (x10000) * Zalecamy stosowanie kulek ze stali w zestawach Braille automatycznych i półautomatycznych

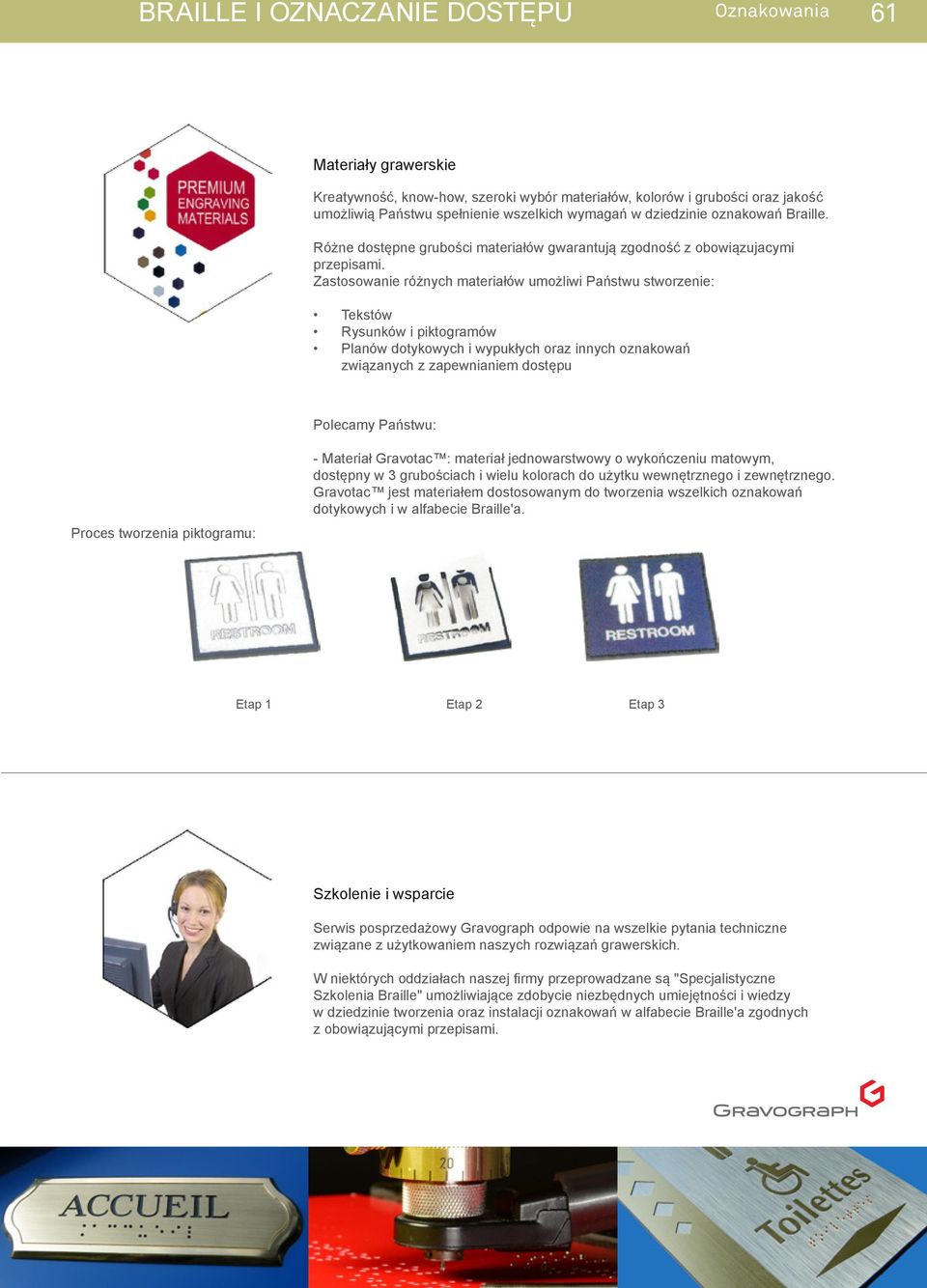

14 Braille I OZNACZANIE DOSTĘPU Oznakowania 61 Materiały grawerskie Kreatywność, know-how, szeroki wybór materiałów, kolorów i grubości oraz jakość umożliwią Państwu spełnienie wszelkich wymagań w dziedzinie oznakowań Braille. Różne dostępne grubości materiałów gwarantują zgodność z obowiązujacymi przepisami. Zastosowanie różnych materiałów umożliwi Państwu stworzenie: Tekstów Rysunków i piktogramów Planów dotykowych i wypukłych oraz innych oznakowań związanych z zapewnianiem dostępu Polecamy Państwu: Proces tworzenia piktogramu: - Materiał Gravotac : materiał jednowarstwowy o wykończeniu matowym, dostępny w 3 grubościach i wielu kolorach do użytku wewnętrznego i zewnętrznego. Gravotac jest materiałem dostosowanym do tworzenia wszelkich oznakowań dotykowych i w alfabecie Braille'a. Etap 1 Etap 2 Etap 3 Szkolenie i wsparcie Serwis posprzedażowy Gravograph odpowie na wszelkie pytania techniczne związane z użytkowaniem naszych rozwiązań grawerskich. W niektórych oddziałach naszej firmy przeprowadzane są "Specjalistyczne Szkolenia Braille" umożliwiające zdobycie niezbędnych umiejętności i wiedzy w dziedzinie tworzenia oraz instalacji oznakowań w alfabecie Braille'a zgodnych z obowiązującymi przepisami.
