1 1 KATALOG MATERIAŁÓW GRAWERSKICH

2 GAMA Usługi i produkty na miarę 8 Usługi i produkty cięcie TABLICZKI IDENTYFIKACYJNE 13 TABLICZKI TŁOCZONE 8 1 GAMA 1Contents Materiały do użytku wewnętrznego Gravoply Laser Gravolase metallics gravoply 1 gravoply 1 design Gravoply 2 gravoply 3c metallex stickalase rubbalase gravostrat gravotac Metale gravometall gravobrass ExteriOr gravoxal gravoxal premium gravostral alumamark Colored Aluminum Trophy brass Materiały do użytku zewnętrznego GRAVOTAC ExteriOr gravoply ultra gravoglas 1 gravoglas 2 AcryliC gravofoil Tablice informacyjne, przedmioty gotowe do grawerowania, akcesoria W ALFABECIE BRAILLE A OZNACZENIA MODUŁY DO MOCOWANIA TABLICZEK 62 ETYKIETKI TABLICZKI NA DRZWI BRELOKI MEDALIKI DLA ZWIERZĄT IDENTYFIKATORY SYSTEMY MOCOWANIA TABLICZEK

3 2 Jak wybrać materiał? Jak wybrać materiał? LASEROWE MECHANICZNE ZEWNĘTRZNEGO OD GÓRY OD SPODU Grawerowanie mechaniczne lub znakowanie laserowe Jakie jest zastosowanie końcowe produktu? Oznaczenia w alfabecie Braille a Inne oznaczenia, identyfikatory, etykietowanie powierzchni płaskich Identyfikacja towarów, etykietowanie nierównych lub giętkich powierzchni Tabliczki na nagrody, trofea Oznaczenia w alfabecie Braille a Inne oznaczenia, identyfikatory, etykietowanie powierzchni płaskich Identyfikacja towarów, etykietowanie nierównych lub giętkich powierzchni Tabliczki na nagrody, trofea ALFABET BRAILLE A* PLASTIK/ METAL PLASTIK/ METAL TABLICZKI ALFABET BRAILLE A* PLASTIK/ METAL PLASTIK/ METAL TABLICZKI GravoTac Gravoply 1 Gravometall Gravoply Ultra Gravoxal Gravoply Ultra GravoTac Gravoply Ultra Gravoxal Gravoply Ultra AlumaMark Gravoply Ultra Gravoglas 2 (matowy) Metallex Gravostral Gravolase Metallics Gravoxal Premium Colored Aluminum Gravoglas 2 (matowy) Gravoply 2 Gravoxal Premium Gravolase Metallics Gravoxal Gravoply Ultra Gravoxal Gravofoil Trophy Brass Gravolase Metallics AlumaMark Gravoply Laser Gravolase Metallics do użytku wewnętrznego Gravoply 2 Gravoply 3C Gravoglas 2 GravoTac Gravoxal Premium Gravobrass Exterior Gravoply Laser Gravostral Gravoxal Gravolase Metallics Gravometall Metallex Gravoply Laser Acrylic Gravometall (czarny) Stickalase Gravometall (czarny) Gravostrat Gravoply Laser Gravoglas 1 GravoTac Exterior Gravoply Ultra Gravobrass Exterior Gravoply Ultra Gravoply Ultra GravoTac Exterior Gravoply Ultra Gravoxal Gravoply Ultra Gravoply Ultra do użytku zewnętrznego Gravoglas 1 Gravoxal Gravofoil Gravoglas 2 Gravoxal Premium Gravoglas 2 Gravoglas 1 Gravoglas 2 Acrylic Gravoxal Premium * Do tworzenia oznaczeń w alfabecie Braille a może być użyty jakikolwiek materiał o grubości minimum 1,5 mm.

4 4 JAK WYBRAĆ PLASTIK? JAK WYBRAĆ PLASTIK? GRAVOPLY Laser (str. 14) Nowy Gravoply Laser przeznaczony jest do użytku wewnętrznego, do grawerowania laserowego i mechanicznego. Dzięki swojej bazie akrylowej jest on idealny do cięcia i do wykonywania cienkich grawerunków. Ta gama zawierająca 80 produktów oferuje 6 kolorów bazowych, 25 kolorów wierzchniej warstwy, dwie grubości materiału i trzy typy wykończeń. Wiele produktów za niewielką cenę. GRAVOlase METALLICS (str. 16) Podobny z wyglądu do Metallexu, Gravolase Metallics ma podkład ze zmodyfikowanego akrylu (DR plastic), co umożliwia grawerowanie laserowe wysokiej jakości. Dostępne w dwóch grubościach; 0,5 mm - bardzo giętki i 1,6 mm - dużo bardziej sztywny. GRAVOPLY 1 (str. 18) Jeden z naszych najpopularniejszych produktów. Złożony z dwóch warstw, w których warstwa graweru ma grubość 0,3 mm, co gwarantuje dużą wytrzymałość grawerunku. Idealny do prawie wszystkich zastosowań wewnętrznych, zwłaszcza w warunkach przemysłowych. GRAVOPLY 2 (str. 22) Bardzo cienka warstwa graweru (0,1 mm) pozwala wykonać bardzo delikatny i szczegółowy grawerunek. Materiał ten jest dostępny w szerokiej gamie kolorów, grubości i wykończeń powierzchni. Jeśli chcesz grawerować na błyszczącym materiale, polecamy GRAVOPLY 2 Gloss. GRAVOPLY 3C (str. 25) To jedyny materiał o podkładzie ABS, który pozwala na tworzenie tabliczek grawerowanych na prawej stronie z 2 kolorami graweru i jednym kolorem tła, bez dodawania farby.grawerowanie na głębokość 0,1 mm odsłania pierwszą warstwę, a na 0,3 mm drugą warstwę. Jest on idealny do wykonywania znaków logo i symboli bezpieczeństwa. METALLEX (str. 26) Jest to materiał, który wygląda jak metal i który może go zastępować w zastosowaniach zewnętrznych. Dobrze sprawdza się w produkcji identyfikatorów, tabliczek na puchary lub tabliczek nagrobnych. Metallex jest dostępny z wykończeniem matowym, błyszczącym i z lekkim połyskiem oraz, jak Gravoply 2, ultra błyszczącym (gloss), które otrzymuje się poprzez dodanie wytrzymałego lakieru, zapewniającego prawdziwą ochronę przed mikrorysami, tarciem i śladami palców. STICKALASE (str. 28) Dostępny w wersji czarnej/białe napisy i białej lub srebrnej/czarne napisy. Stickalase jest przyklejanym produktem o grubości 0,09 mm, idealnym do wykonania etykietek z kodem kreskowym, etykietek unieruchamiających, etykietkek na nagrody; ogólnie mówiąc, Stickalase jest doskonały do identyfikacji nierównych powierzchni. Sprzedawany w rolkach o szerokości 120 mm i długości 10 metrów. RUBBALASE (str. 28) Jest to kauczuk naturalny do tworzenia wysokiej jakości pieczątek przy pomocy lasera CO 2. Dostępny również w wersji bezzapachowej. NOWOŚĆ gravostrat (str. 29) Gravostrat jest materiałem fenolowym melaminowanym, bardzo twardym. Produkt ten jest kruchy i wrażliwy na wilgoć. W środowisku przemysłowym jest on bardzo ceniony za dużą odporność na czynniki chemiczne oraz zarysowania. NOWOŚĆ GRAVOTAC i GRAVOTAC EXTERIOR (str. 37) GravoTac i GravoTac Exterior to materiały zgodne z normami dot. oznaczeń w alfabecie Braille a (normy określone w DDA - ustawie o dyskryminacji osób niepełnosprawnych). Idealny do tworzenia wybrzuszonych tekstów i piktogramów. Dostępny w wielu kolorach. Może być używany do wykonywania oznaczeń wewnętrznych i zewnętrznych. GRAVOPLY Ultra (str. 38) To najbardziej wszechstronny z naszych materiałów. Pozwala na grawerowanie nawet najcieńszych szczegółów. działanie promieni UV, więc doskonale nadaje się do użytku zewnętrznego. Dostępny w szerokiej gamie grubości, kolorów i powierzchni materiału. Można na nim grawerować mechanicznie i laserowo. GRAVOGLAS 1 (str. 40) To materiał akrylowy do grawerowania na odwrotnej stronie. Należy przewidzieć barwienie graweru. Umożliwia grawerowanie i cięcie nawet bardzo drobnych detali. Nadaje się do grawerowania mechanicznego i laserowego tabliczek do użytku zewnętrznego i wewnętrznego. Dostępny w gamie kolorów mogących mieć zastosowanie w identyfikacji rur w sektorze przemysłowym (zgodnie z francuskimi normami AFNOR NF X i INRS ED 88). GRAVOGLAS 2 (str. 42) Służący do grawerowania na prawej i na lewej stronie, Gravoglas 2, jest dwuwarstwowym materiałem akrylowym, dostępnym z wykończeniem matowym, błyszczącym i teksturowanym (tylko na prawej stronie). Jego kolorowa warstwa, odporna na promieniowanie UV, o grubości 0,3 mm nadaje mu doskonałą trwałość na zewnątrz. AcryliC (lany PMMA) (str. 45) Szkło akrylowe o różnych grubościach. Cięcie laserem CO 2 daje idealnie wypolerowane brzegi. Świetnie sprawdza się na przykład przy wykonywaniu trofeów i tabliczek firmowych. Aby podkreślić czytelność wygrawerowanej płyty, można podłożyć kolorowy materiał pod spód. NOWOŚĆ GRAVOFOIL (str. 46) Gravofoil jest elastycznym samoprzylepnym materiałem PCV służącym wyłącznie do grawerowania mechanicznego. Duża odporność na promieniowanie UV oraz na czynniki chemiczne sprawiają, że Gravofoil gwarantuje trwałe znakowanie nierównych powierzchni nawet w bardzo wymagającym środowisku.

5 GRAVOMETALL (str. 30) JAK WYBRAĆ METAL? Gravometall jest produktem metalicznym, lakierowanym mosiądzem, najczęściej używanym do oznaczeń wewnętrznych wysokiej jakości z wykończeniem matowym, błyszczącym lub z lekkim połyskiem, w zależności od kolorytu. Materiał o czarnym kolorycie może być doskonale obrabiany poprzez grawerowanie laserowe i pozwala na otrzymanie bardzo delikatnego graweru o złotym kolorze. ALUMAMARK (str. 35) Alumamark to gama materiałów z aluminium anodowanego specjalnie opracowanych do pracy z laserem CO 2. Reakcja chemiczna uzyskana podczas znakowania laserem daje bezpośrednio kolor czarny i nie ma potrzeby dodatkowego barwienia. W gamie dostępne są materiały srebrne i złote z połyskiem, w dwóch grubościach 0,127mm i 0,5 mm oraz materiały samoprzylepne. 5 JAK WYBRAĆ METAL? GRAVOBRASS EXTERIOR (str. 31) Ten materiał jest mosiądzem bardzo dobrej jakości, posiadającym różną gamę zastosowań. Jest on idealny do tabliczek firmowych, ozdobnych tablic informacyjnych na fronty elewacji oraz tablic pamiątkowych. W celu otrzymania optymalnego połysku, zalecamy użycie naszej specjalnej farby. Zastosowania zewnętrzne wymagają regularnego czyszczenia lub dodania lakieru ochronnego. GRAVOXAL (str. 32) i GRAVOXAL PREMIUM (str. 33) laserowym. Gravoxal, jak i Gravoxal Premium, to aluminium anodowane (Gravoxal Premium jest anodowane dwustronnie) dostępne z wykończeniem matowym lub błyszczącym. Opracowany do wykonywania opisów paneli sterowniczych, etykietek przemysłowych, a także tabliczek znamionowych. Gravoxal może być cechowany i grawerowany mechaniczne. Ciemne kolory doskonale oddają barwy przy grawerowaniu ColorED Aluminum (str. 36) i Trophy Brass (str. 36) To aluminium zostało pomalowane farbą na bazie poliestru. Jest to najczęściej wybierany materiał na tabliczki do trofeów. Powierzchnia może być poddana termosublimacji. Sublimowane obrazy najlepiej wychodzą na białych, srebrnych złotych materiałach. NOWOŚĆ NOWOŚĆ Ten niedrogi materiał, podobny do brązu, świetnie nadaje się do mechanicznego i laserowego grawerowania tabliczek na trofea i znaków informacyjnych. GRAVOSTRAL (str. 34) Gravostral jest materiałem złożonym z fenolowej warstwy środkowej pokrytej z obydwu stron warstwą aluminium o grubości 0,3 mm. Opracowany do użytku wewnętrznego, Gravostral może być obrabiany na obydwu stronach, w zależności od kolorytu i wykończenia, jakie chcą Państwo otrzymać (matowe srebro lub szczotkowane złoto). Materiał ten pozwoli uniknąć przebarwień.

6 6 Dane techniczne materiałów Dane techniczne materiałów Użytek Materiał Powierzchnia Metoda grawerowania Głębokość grawerowania GRAVOPLY LASER Wewnętrzny Akryl Matowa Mechaniczne/Laserowe 0,1mm GRAVOLASE METALLICS Wewnętrzny Akryl Szczotkowana/ Błyszcząca/Matowa Mechaniczne/Laserowe 0,1mm GRAVOPLY 1 Wewnętrzny Plastik Satynowa/Matowa/ Teksturowana Mechaniczne 0,3mm GRAVOPLY 2 Wewnętrzny Plastik Matowa/Błyszcząca Mechaniczne 0,1mm GRAVOPLY 3C Wewnętrzny Plastik Matowa Mechaniczne 0,1mm / 0,3mm METALLEX Wewnętrzny Plastik Matowa/Błyszcząca Mechaniczne/Laserowe 0,1mm STICKALASE Wewnętrzny Akryl Matowa Laserowe 0,025mm RUBBALASE Wewnętrzny Kauczuk Matowa Laserowe - GRAVOSTRAT Wewnętrzny Fenol Błyszcząca Mechaniczne 0,3mm GRAVOTAC Wewnętrzny Plastik Matowa Mechaniczne 1,1mm GRAVOMETALL Wewnętrzny Mosiądz Matowa/Satynowa/ Mechaniczne/Grawerowanie Błyszcząca diamentem/ Laserowe Mechaniczne 0,1mm Wewnętrzny/ Błyszcząca/ GRAVObrass ExtERIOR Zewnętrzny Mosiądz Satynowa Mechaniczne 0,2mm GRAVOXAL Wewnętrzny Aluminium Matowa/Błyszcząca Mechaniczne/Grawerowanie diamentem/laserowe Mechaniczne 0,1mm GRAVOXAL premium Wewnętrzny Aluminium Matowa/Błyszcząca Mechaniczne/Grawerowanie diamentem/laserowe GRAVOSTRAL Wewnętrzny Fenol Matowa/Satynowa Mechaniczne 0,3mm ALUMAMARK Wewnętrzny Aluminium Matowa/Satynowa Laserowe 0,025mm colored aluminum Wewnętrzny Aluminium Satynowa/ Mechaniczne/ Błyszcząca Grawerowanie diamentem Wewnętrzny trophy brass Mosiądz Wewnętrzny/ GRAVOTAC ExtERIOR Zewnętrzny Wewnętrzny/ GRAVOPLY ULTRA Zewnętrzny Wewnętrzny/ GRAVOGLAS 1 Zewnętrzny Wewnętrzny/ GRAVOGLAS 2 Zewnętrzny Akryl Wewnętrzny/ GRAVOFOIL Zewnętrzny Wewnętrzny/ AcryliC Zewnętrzny Satynowa/ Błyszcząca Mechaniczne/ Grawerowanie diamentem Mechaniczne 0,1mm Mechaniczne 0,2mm Mechaniczne 0,2mm Plastik Matowa/Błyszcząca Mechaniczne/Laserowe 0,025mm Akryl Matowa Mechaniczne/Laserowe 0,1mm Akryl Błyszcząca Mechaniczne/Laserowe 0,2mm Matowa/Błyszcząca/ Teksturowana Mechaniczne 0,3mm PCV Matowa Mechaniczne 0,025mm Akryl Błyszcząca Mechaniczne/Laserowe Różna Kolory w tym katalogu mogą zostać zmodyfikowane w czasie drukowania i mogą się nieco różnić od rzeczywistych kolorów materiałów.

7 7 Zalecane frezy typu TWINCUT Kąty przyłożenia/ cięcia Rodzaj narzędzia Wymagane smarowanie Piła Nożyce Gięcie Znakowanie na ciepło Sitodruk Dane techniczne materiałów Węglik N Węglik N Węglik N Węglik N Węglik N Węglik N Laser N/A Laser N Węglik N Węglik N Węglik Węglik N Węglik Węglik Węglik Laser N Węglik Węglik N Węglik N Węglik N Węglik N Węglik N Węglik N N/A N/A Węglik N

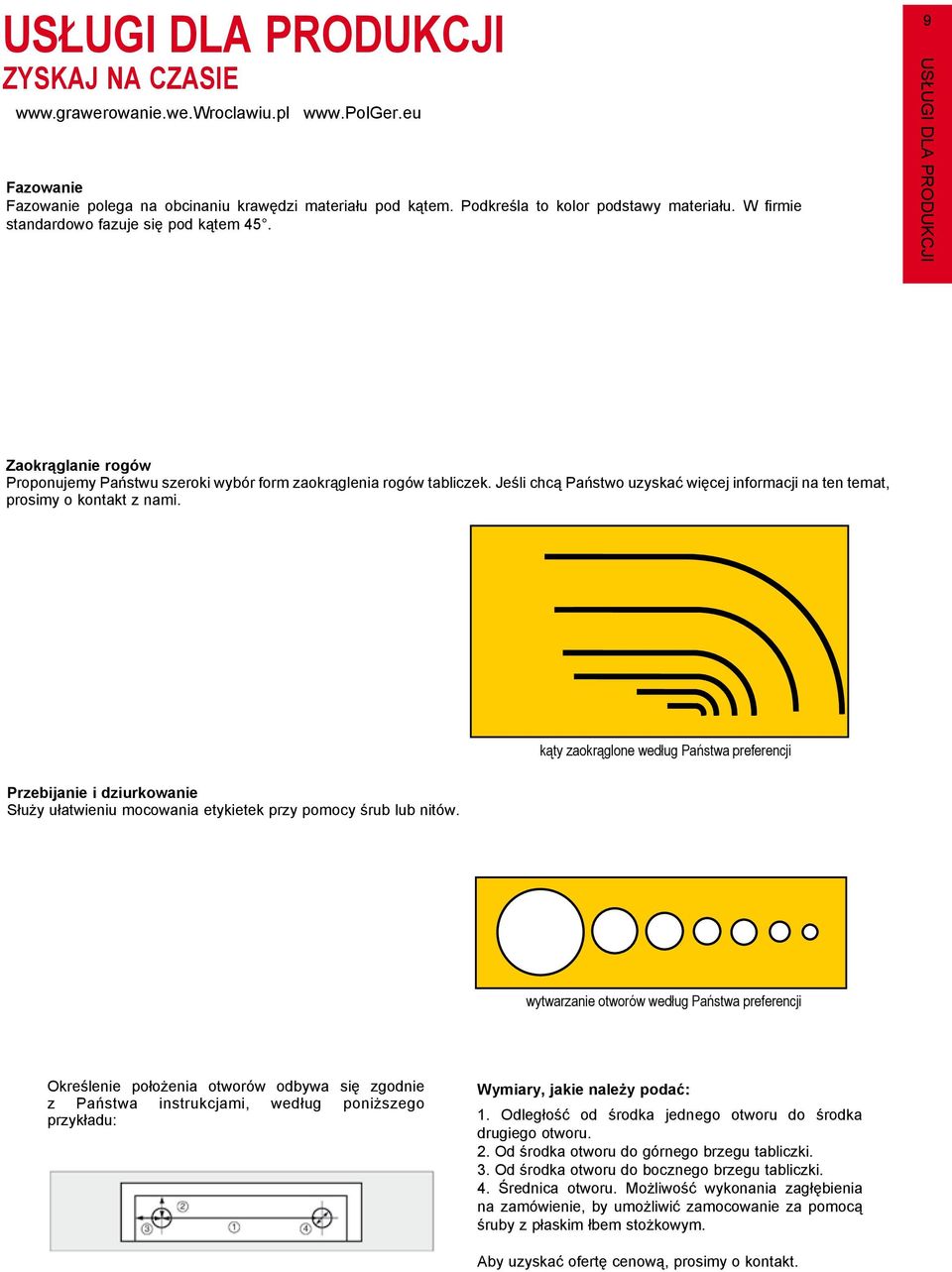

8 USŁUGI dla produkcji zyskaj na czasie Fazowanie Fazowanie polega na obcinaniu krawędzi materiału pod kątem. Podkreśla to kolor podstawy materiału. W firmie standardowo fazuje się pod kątem USŁUGI dla produkcji Zaokrąglanie rogów Proponujemy Państwu szeroki wybór form zaokrąglenia rogów tabliczek. Jeśli chcą Państwo uzyskać więcej informacji na ten temat, prosimy o kontakt z nami. kąty zaokrąglone według Państwa preferencji Przebijanie i dziurkowanie Służy ułatwieniu mocowania etykietek przy pomocy śrub lub nitów. wytwarzanie otworów według Państwa preferencji Określenie położenia otworów odbywa się zgodnie z Państwa instrukcjami, według poniższego przykładu: Wymiary, jakie należy podać: 1. Odległość od środka jednego otworu do środka drugiego otworu. 2. Od środka otworu do górnego brzegu tabliczki. 3. Od środka otworu do bocznego brzegu tabliczki. 4. Średnica otworu. Możliwość wykonania zagłębienia na zamówienie, by umożliwić zamocowanie za pomocą śruby z płaskim łbem stożkowym. Aby uzyskać ofertę cenową, prosimy o kontakt.

9 10 USŁUGI DLA PRODUKCJI USŁUGI DLA PRODUKCJI Podklejanie materiałów Przyklejamy taśmę samoprzylepną na plakietki, tabliczki, arkusze materiałów i etykiety. Taśma jest przyklejana przed pocięciem materiału. Przy zamawianiu tej usługi, proszę określić, czy materiał będzie używany wewnątrz czy na zewnątrz budynku. Montowanie elementów magnetycznych W celu tymczasowej identyfikacji, np.: w miejscach składowania, zamontowanie elementów magnetycznych z tyłu etykietek jest idealnym rozwiązaniem. Możliwość wykonania na arkuszach, paskach lub etykietkach. Termodruk Pozwala na dodanie logotypu lub kolorowego napisu na wyrobach takich jak identyfikatory, tabliczki identyfikacyjne i inne. Produkty gotowe do użytku Proponujemy również etykietki samoprzylepne, uprzednio przycięte do żądanego rozmiaru: wystarczy wygrawerować i przykleić. Prosimy o kontakt, jeśli chcą Państwo uzyskać więcej informacji. Identyfikatory gotowe do grawerowania Identyfikatory te są wykonywane na miarę z większosci grawerowanych materiałów i są dostarczane wraz z systemem mocującym. Więcej informacji na ten temat, patrz: str. 60 i 61. Materiały w Waszych kolorach Gravograph proponuje usługę kolorów na życzenie. Mimo że w naszej ofercie znajdą Państwo szeroki wachlarz kolorów, pozostajemy otwarci na potrzeby naszych klientów. Możemy wyprodukować specjalnie dla Państwa materiał według Państwa specyfikacji odnośnie kolorów i grubości. Prosimy o kontakt, jeśli mają Państwo zlecenia na grawerunki wymagające niestandarowych kolorów. Czas oczekiwania Większość Państwa zamówień jest realizowanych w jeden dzień roboczy. Jednak niektóre zamówienia związane z wyrobem na miarę, mogą być wykonane w nieco bardziej odległych terminach. Terminy realizacji są podawane w przybliżeniu i mogą się zmieniać w zależności od ilości zamówień.

10 CIĘCIE I PRODUKCJA NA MIARĘ 11 USŁUGI dla produkcji Inne wymiary 65 mm x 42,5 mm 40 mm x 24 mm Inne wymiary mm Ø ETYKIETKI OWALNE Możliwość wycięcia otworów. ETYKIETKI OKRĄGŁE Dostępne w nastepujących średnicach: 20, 25, 30, 35, 40, 45, 50 mm. Mogą zostać dostarczone z wyciętym otworem. WYCINANIE Dostępne średnice: ,0 mm. Jeśli interesują Państwa inne wymiary, prosimy o kontakt. Przykład wycięcia Do 40 mm szerokości Do 80 mm szerokości Etykiety z obciętymi rogami W zastosowaniach przemysłowych często konieczne są różnorodne rozwiązania. Gravograph proponuje gamę produktów gotowych do grawerowania oraz usługi cięcia materiałów na miarę. Dysponujemy materiałami odpornymi (plastiki i aluminium), zaprojektowanymi do zastosowań przemysłowych. Poniżej prezentujemy przykłady zastosowań takich materiałów.

11 12 USŁUGI dla produkcji tabliczki znamionowe dla zastosowań elektrycznych PRZYKŁADY ZASTOSOWAŃ Oznaczenia tablic rozdzielczych Łączniki elektryczne Panele elektryczne ETYKIETKI NA KABLE Z OTWORAMI GRAVOPLY 1 lub GRAVOPLY 2, grubość: 0,8 mm z 4 podłużnymi otworami o wymiarach: 6,5 x 3 mm, etykietki o wymiarach: 120 x 20 mm. Jeśli potrzebują Państwo innych rozmiarów, prosimy o kontakt z nami. ETYKIETKI NA KABLE Z NACIĘCIAMI GRAVOPLY 1, 1,5 mm z 4 nacięciami umożliwiającymi zamocowanie poprzez pierścień. Wymiary: 150 x 11 mm. Jeśli potrzebują Panstwo innych rozmiarów, prosimy o kontakt z nami. ETYKIETKI NA KABLE Z OTWORAMI (ścięte rogi) GRAVOPLY 2, grubość: 0,8 mm z 4 podłużnymi otworami na 8 x 2 mm, etykietki o wymiarach: 82 x 12 mm. Jeśli potrzebują Państwo innych rozmiarów, prosimy o kontakt z nami. Typ 420 Etykietyki okrągłe GRAVOPLY 1 / GRAVOPLY 2, o średnicach 20 lub 25 mm, z trzema otworami o średnicy 2,5 mm. Typ 425 Etykietki prostokątne GRAVOXAL czarny polerowany, o wymiarach 60 x 18 mm, o grubości 1,5 mm, rogi zaokrąglone R = 3 mm, z czterema podłużnymi tworami o wymiarach 10 x 2,2 mm. Typ 430 Etykietyki prostokątne GRAVOPLY 1 / GRAVOPLY 2 o wymiarach 120 x 20 mm, o grubości 0,8 mm z czterema podłużnymi otworami o wymiarach 6.5 x 3 mm. Można zamówić wersję z dwiema uprzednio wygrawerowanymi kreskami. Dostępne również w grubości 1,6 mm. Typ 440 GRAVOPLY 2, o grubości 0,8 mm i wymiarach 30 x 40 mm, z jednym otworem o średnicy 22.5 lub 24.5 mm. Jeśli potrzebują Państwo innych rozmiarów, materiałów lub kolorów, proszę się z nami skontaktować.

12 METALLEX lub GRAVOPLY 2 TABLICZKi IDENTYFIKACYJNE USŁUGI dla produkcji. ch sażonej wsprawdza cinanie. Tabliczki z METALLEXU i GRAVOPLY 2 grubość 0,8 mm, sfazowane, rogi zaokrąglone r = 2 mm W celu uzyskania bardziej szczegółowych informacji, prosimy o kontakt z nami. A. wymiary 27 x 8 mm B. wymiary 27 x 12,5 mm C. wymiary 27 x 18 mm D. wymiary 22 x 10 mm E. wymiary 22 x 22 mm F. wymiary 27 x 27 mm G. wymiary 27 x 19 mm A C, G B D TABLICZKI I PLAKIETKI IDENTYFIKACYJNE Dostępne w 6 stylach E Etykietki z GRAVOPLY 1, GRAVOPLY 2 i METALLEXU o grubości 0,8 mm lub GRAVOXALU o grubości 1,0 mm, z dwoma otworami: 1. Ø 1,5 mm, rozstaw 14 mm 2. Ø 2,2 mm, rozstaw 21 mm 2a. Ø 2,5 mm, rozstaw 18 mm 3. Ø 2,2 mm, rozstaw 26 mm 3a. Ø 2,5 mm, rozstaw 25 mm, r = 1,25 mm 4. Ø 2,5 mm, rozstaw 30 mm x 9 mm x 10 mm 2a. 25 x 10 mm x 10 mm 3a. 30 x 10 mm x 13 mm

13 gravoply laser Identyfikatory, plakietki, etykietki Oznaczenia wewnętrzne budynków Tabliczki identyfikacyjne Grawerowanie laserowe lub mechaniczne Bardzo cienka warstwa pozwalająca na delikatne i szczegółowe grawerunki Szeroka gama kolorów Wykończenie matowe, szczotkowane lub błyszczące Idealny dla oznaczeń wewnętrznych budynków Grawerunek o głębokości 0,1 mm Dane techniczne Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Matowa, szczotkowana, błyszcząca Akryl 0,1 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza Użycie materiału 610 mm x 305 mm Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Czy wiesz, że? Giętki działanie promieni UV 60ºC Temp. maks. Można dowolnie łączyć kolory podstawy i warstwy zewnętrznej. Pogrubione numery katalogowe to materiały w supercenie! NOWOŚĆ Dwuwarstwowy Kolor powierzchni Kolor grawerunku 0,8 mm 1.3 mm biały czerwony biały niebieski biały czarny migdałowy czarny żółty czerwony żółty niebieski żółty czarny ciemnożółty czarny pomarańczowy biały pomarańczowy czarny czerwony biały czerwony żółty burgund biały burgund złoty zielone jabłuszko biały sosnowy biały błękitny biały błękitny czarny niebieski biały niebieski żółty błękit paryski biały błękit paryski złoty brązowy biały czekoladowy biały brąz szczotkowany czarny aluminium szczotkowane LASEROWE MECHANICZNE Grawerowanie i wycinanie laserem! OD GÓRY czarny srebrny błyszczący czarny srebrny szczotkowany niebieski srebrny szczotkowany czarny aluminium matowe czarny nowe złoto czarny złoto europejskie czarny złoto szczotkowane czarny złoty błyszczący czarny szary biały szary czarny czarny biały czarny żółty czarny złoty PLASTIKI

14 16 Gravolase Metallics PLASTIKI

15 17 gravolase metallics LASEROWE MECHANICZNE OD GÓRY PLASTIKI Plakietki, etykietki Tabliczki na trofea Tabliczki identyfikacyjne Wykończenie metaliczne Grawerowanie mechaniczne i laserowe Warstwa powierzchni o grubości 0,025 mm pozwala na cienkie i szczegółowe grawerunki Grubość 0,5 mm jest dobra do fazowania Dwuwarstwowy Kolor powierzchni Kolor grawerunku 0,5 mm 1,6 mm srebrny szczotkowany niebieski srebrny szczotkowany czarny srebrny błyszczący czarny brąz szczotkowany biały brąz szczotkowany czarny miedź czarny złoto szczotkowane czarny złoty błyszczący czarny Dane techniczne Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Metaliczna Zmodyfikowany akryl 0,1 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza 610 mm x 305 mm Czy wiesz, że? Nasza pracownia jest do Państwa dyspozycji. Przycinamy, fazujemy i podklejamy wszystkie materiały! Użycie materiału Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Giętki działanie promieni UV 80ºC Temp. maks.

16 18 Gravoply 1 PLASTIKI

17 19 Gravoply 1 Oznaczenia wewnętrzne Tabliczki identyfikacyjne Breloki Wykończenie satynowe Głębokość znakowania 0,3 mm Dostępne w wersji dwuwarstwowej lub dwustronnej Wiele dostępnych kolorów i grubości rysowanie Dane techniczne Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Satynowa XT/Plastik 0,3 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza Użycie materiału 610 mm x 305 mm Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Giętki działanie promieni UV 60ºC Temp. maks. Dwuwarstwowy Dwustronny Kolor powierzchni Kolor grawerunku 0,8 mm 1,6 mm 2,4 mm 1,6 mm 3,2 mm biały magenta biały czerwony biały burgund biały turkusowy biały zielony biały sosnowy biały niebieski biały brązowy biały czarny beżowy burgund beżowy brązowy kość słoniowa czekolada deserowa MECHANICZNE OD GÓRY migdałowy burgund migdałowy srebrnoszary migdałowy czarny żółty niebieski żółty czarny różowy biały różowy magenta czerwony biały czerwony czarny burgund biały sosnowy biały lazurowy biały granatowy biały rdzawy biały czekoladowy biały srebrnoszary biały srebrnoszary burgund srebrnoszary granatowy srebrnoszary czarny czarny biały czarny czerwony PLASTIKI

18 20 PLASTIKI Gravoply 1 Oznaczenia wewnętrzne budynków Tabliczki identifikacyjne Breloki Wygląd satynowy Głębokość znakowania 0,3 mm Dostępne w wersji dwuwarstwowej lub dwustronnej Wiele dostępnych kolorów i grubości rysowanie Dane techniczne Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Satynowa XT/Plastik 0,3 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza Użycie materiału 610 mm x 305 mm Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk MECHANICZNE Dwuwarstwowy Dwustronny Kolor powierzchni Kolor grawerunku 0,8 mm 1,6 mm 2,4 mm 1,6 mm 3,2 mm żółty biały żółty magenta pomarańczowy biały OD GÓRY pomarańczowy czarny ciemnopomarańczowy czarny czerwony żółty turkusowy biały zielone jabłuszko biały zielony biały sosnowy migdałowy niebieski metalik biały lazurowy żółty błękit paryski biały granatowy srebrnoszary kawa z mlekiem biały brązowy biały jasnoszary czarny srebrnoszary migdałowy szary metalik biały czarny żółty czarny srebrnoszary rysowanie łamanie Giętki działanie promieni UV 60ºC Temp. maks.

19 21 Gravoply 1 Design Oznaczenia wewnętrzne budynków Tabliczki identifikacyjne Breloki MECHANICZNE OD GÓRY PLASTIKI Gravoply Matt Decor Wykończenie matowe Gravoply Translucent jest idealny dla oznaczeń podświetlanych Dwuwarstwowy Kolor powierzchni Kolor grawerunku 1,6 mm beżowy popielaty woskowy popielaty burgund łososiowy popielaty beżowy Dane techniczne Matt Decor Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Matowa XT/Plastik 0,3 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza Użycie materiału 610 mm x 305 mm Gravoply Translucent (satynowe wykończenie) Dwuwarstwowy Kolor powierzchni Kolor grawerunku 1,6 mm biały czerwony półprzezroczysty czarny biały półprzezroczysty Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Giętki działanie promieni UV 60ºC Temp. maks.

20 22 Gravoply 2 PLASTIKI INDOOR PLASTICS

21 23 Gravoply 2 Plakietki, etykietki Oznakowanie wewnętrzne budynków * LASEROWE MECHANICZNE OD GÓRY PLASTIKI Bardzo cienka warstwa Pozwala na wykonanie szczegółowych grawerunków nawet bardzo małych znaków Wykończenie matowe, przeciwodblaskowe Dane techniczne Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Matowa Plastik 0,1 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza Użycie materiału 610 mm x 305 mm Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Giętki Czy wiesz, że...? działanie promieni UV 60ºC Temp. maks. Możemy tak przygotować tabliczki, że Państwu pozostanie je tylko wygrawerować. Szczegóły na stronie 10. Dostępne w wersji dwustronnej na życzenie klienta. Kolory można wybrać z naszej gamy standardowej. NOWOŚĆ Dwuwarstwowy Kolor powierzchni Kolor grawerunku 0,5 mm 0,8 mm 1,5 mm 2,4 mm biały czerwony biały burgund biały lazurowy biały czarny migdałowy burgund migdałowy czarny żółty czerwony żółty niebieski żółty czarny ciemnożółty czarny pomarańczowy biały czerwony biały czerwony żółty burgund biały zielone jabłuszko biały sosnowy biały sosnowy żółty błękitny biały błękitny czarny niebieski biały niebieski żółty błękit paryski biały brązowy biały czekoladowy biały szary biały szary czarny czarny biały czarny żółty * Materiał Gravoply 2 zbudowany jest z warstwy zewnętrznej, która może zostać poddana obróbce laserowej, ale podstawa z ABS może dać złe rezultaty przy zbyt głębokim grawerowaniu laserem.

22 24 PLASTIKI Gravoply 2 Plakietki, etykietki Oznakowanie wewnętrzne budynków Gravoply 2 * LASEROWE MECHANICZNE OD GÓRY Większa odporność na zarysowania! Dwuwarstwowy Kolor powierzchni Kolor grawerunku 1,5 mm Bardzo cienka warstwa Pozwala na wykonanie szczegółowych grawerunków nawet bardzo małych znaków Wykończenie matowe, przeciwodblaskowe biały czerwony biały czarny żółty czarny czerwony biały szmaragdowy biały niebieski biały szary biały czarny biały Dane techniczne Gravoply 2 Wood Powierzchnia Skład Głębokość grawerowania mechanicznego Matowa Plastik 0,1 mm Kolor powierzchni K Dwuwarstwowy Cały arkusz 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza 610 mm x 305 mm Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Giętki działanie promieni UV 60ºC Temp. maks. Gravoply 2 Tech Patterns Dwuwarstwowy Kolor powierzchni Kolor grawerunku 1,5 mm czarny w prążki biały srebrny kratkowany czarny Materiał Gravoply 2 zbudowany jest z warstwy zewnętrznej, która może zostać poddana obróbce laserowej, ale podstawa z ABS może dać złe rezultaty przy zbyt głębokim grawerowaniu laserem.

23 25 Gravoply Oznaczenia Loga Plakietki Jedyny materiał ABS, który proponuje 3 kolory poprzez bezpośrednie grawerowanie Kolor pojawia się bez malowania, w zależności od głębokości grawerunku Łatwość wykonania: przy użyciu jednego tylko narzędzia, możliwe są dwie głębokości grawerowania = dwa dodatkowe kolory. Idealny do logotypów i oznaczeń na tabliczkach bezpieczeństwa MECHANICZNE OD GÓRY Trzywarstwowy Kolor powierzchni Kolor grawerunku Kolor grawerunku 1,6 mm biały czerwony czarny żółty biały czarny żółty czerwony czarny czerwony biały czarny zielone jabłuszko biały czarny niebieski biały czarny niebieski czerwony biały aluminium szczotkowane czarny biały złoty błyszczący czarny biały czarny czerwony biały PLASTIKI Powierzchnia Skład Głębokość grawerowania mechanicznego Cały arkusz Matowa XT/Plastik 0,1 mm 1220 mm x 610 mm Połowa arkusza 610 mm x 610 mm Ćwierć arkusza Użycie materiału 610 mm x 305 mm Wewnętrze Zewnętrzne Nożyce Piła Sitodruk Termodruk rysowanie łamanie Giętki działanie promieni UV 60ºC Temp. maks. Czy wiesz, że...? Teraz jest jeszcze więcej możliwości doboru kolorów. Aby uzyskać więcej informacji, prosimy o kontakt.
