Wskazane jest aby, wyposażenie meblowe wykonane było we wskazanej w opisie przedmiotu zamówienia kolorystyce.

Transkrypt

1 Oznaczenie sprawy: PN/1-2015/ECOTECH Załącznik nr 1.2 do SIWZ Zadanie nr 2 OPIS PRZEDMIOTU ZAMÓWIENIA w postępowaniu prowadzonym w trybie przetargu nieograniczonego na dostawę mebli laboratoryjnych dla potrzeb Centrum Analityczno Programowego dla Zaawansowanych Technologii Przyjaznych Środowisku w ramach Projektu ECOTECH COMPLEX Człowiek, Środowisko, Produkcja Program Operacyjny: Innowacyjna Gospodarka, Oś priorytetowa: 2. Infrastruktura strefy B+R, Działanie: 2.1. Rozwój ośrodków o wysokim potencjale badawczym. Poniższy opis przedstawia minimalne wymagania dla wyposażenia laboratoryjnego. Wykonawcy mogą zaproponować rozwiązania równoważne dotyczące mebli o parametrach takich samych lub przewyższających je, jednak ich obowiązkiem jest udowodnienie równoważności. Zamawiający akceptuje rozwiązania równoważne, o ile spełnione są minimalne parametry podanych materiałów oraz komponentów. Na etapie realizacji zamówienia Wykonawca ma umożliwić Zamawiającemu weryfikację dostarczanego wyposażenia meblowego. W przypadku stwierdzenia niezgodności, możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany wadliwego wyposażenia meblowego na koszt i odpowiedzialność Wykonawcy. Wskazanie w opisie przedmiotu zamówienia na pochodzenie produktów, nazwy produktów oraz ich producenci mają na celu jedynie przybliżyć wymagania, których nie można było opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń. Zamawiający dopuszcza tolerancję wymiarów w zakresie +/- 5 % chyba, że w treści opisu podany jest inny dopuszczalny zakres tolerancji. Zamawiający wymaga aby Wykonawca załączył wraz z ofertą: certyfikaty potwierdzające zgodność oferowanego wyposażenia meblowego z normami. Zgodnie z ustawą z 30 sierpnia 2002r. o systemie oceny zgodności, certyfikaty mają być wystawione przez niezależną jednostkę uprawnioną do wydawania tego rodzaju zaświadczeń tj.: Polskie Centrum Akredytacji lub równoważną. Jako jednostkę niezależną uznaje się każdą jednostkę badawczą i certyfikującą posiadającą stosowną akredytację. Dokumenty te mają być opisane w sposób nie budzący wątpliwości do jakich mebli są dedykowane. w celu potwierdzenia spełnienia podanych wymogów do każdego wyposażenia meblowego należy przedstawić minimum jedną, osobną kartę katalogową (formatu minimum A4), na której będzie przedstawiony proponowany mebel. Karta katalogowa musi zawierać nazwę, model, nazwę producenta, rysunek lub zdjęcie proponowanego (rozmiar zdjęcia pozwalający dostrzec szczegóły optymalnie rozmiar zdjęcia A5), wymiary oraz szczegóły techniczne mebla pozwalające zweryfikować czy proponowany mebel / wyposażenie spełnia wymagania projektu. Zamawiający nie dopuszcza kopiowania rysunków i/lub zdjęć z opisu przedmiotu zamówienia wymaga się przedstawienia zdjęć i/lub rysunków faktycznie oferowanego wyposażenia meblowego w celu weryfikacji czy oferowane wyposażenie spełnia wymagania. Wskazane jest aby, wyposażenie meblowe wykonane było we wskazanej w opisie przedmiotu zamówienia kolorystyce. Wykonawca udzieli gwarancji i zapewni serwis: Zamawiający wymaga udzielenia przez Wykonawcę pełnej gwarancji na oferowany przedmiot zamówienia na minimum 24 miesiące Termin gwarancji liczony jest od dnia odbioru przedmiotu umowy, potwierdzonego protokołem odbioru bez zastrzeżeń. Wykonawca zapewni serwis w ramach zaoferowanej ceny oferty na czas trwania gwarancji. Serwis: Czas przystąpienia do naprawy nastąpi maksymalnie w ciągu trzech dni przy zgłoszeniu usterki faksem lub pocztą elektroniczną; Naprawa nastąpi w miejscu użytkowania wyposażenia lub w przypadku konieczności wykonania naprawy poza miejscem użytkowania wyposażenia Wykonawca zapewni na własny koszt odbiór wyposażenia do naprawy i jego dostawę po dokonaniu naprawy oraz dostarczenie wyposażenia zastępczego na czas naprawy o parametrach nie gorszych niż zaoferowane ofercie przetargowej. 1

2 Zamawiający wymaga, aby dostarczone przez Wykonawców meble zostały rozładowane, wniesione i zamontowane w pomieszczeniach wskazanych przez Zamawiającego. Zamawiający zobowiązuje Wykonawcę do zabezpieczenia podłóg i ścian, okien, sufitów, drzwi itp., aby nie zostały uszkodzone lub zabrudzone przy wnoszeniu i montażu wyposażenia meblowego. Wykonawca ponosi pełną odpowiedzialność w przypadku zaistnienia uszkodzeń wynikłych z Jego winy. Zamawiający nakłada obowiązek naprawy wynikłych szkód na koszt Wykonawcy i doprowadzenia pomieszczenia do stanu sprzed uszkodzenia / zabrudzenia w terminie 3 dni od chwili zgłoszenia zdarzenia. Wyposażenie meblowe będące przedmiotem niniejszego opisu musi być fabrycznie nowe, wyprodukowane nie wcześniej niż w 2015r., nieużywane w jakimkolwiek laboratorium oraz nieeksponowane na konferencjach lub imprezach targowych oraz muszą spełniać wymagania techniczno-funkcjonalne wyszczególnione w opisie przedmiotu zamówienia. Cena dostawy mebli / wyposażenia wskazanego w niniejszym opisie przedmiotu zamówienia musi zawierać wszystkie koszty i składniki związane z wykonaniem zamówienia oraz warunkami stawianymi przez Zamawiającego, w tym rozładunek, wniesienie, montaż, podatek od towarów i usług, upusty, rabaty, koszty transportu do bezpośredniego użytkownika, opakowanie, ubezpieczenia towaru na czas transportu, koszty ewentualnej odprawy celnej w ramach importu bezpośredniego, pierwszego uruchomienia, instrukcji obsługi oraz gwarancji, itp. Wykaz (zestawienie) mebli / wyposażenia laboratoryjnego objętego zamówieniem: Lp. Nazwa Ilość sztuk Wymiary (S x G x W) 1 Stół wyspowy z przystawką x 1595 x 900/ Stół wyspowy z przystawką x 1595 x 900/ Stół wyspowy x 1500 x x 750 x x 750 x x 750 x ze stanowiskiem do zmywania x 750 x ze stanowiskiem do zmywania x 750 x x 600 x x 600 x Stół wyspowy x 1200 x x 600 x x 600 x Szafa na kwasy i zasady SM x 600 x Szafa laboratoryjna na odzież poz. SO 7 800/900 x 400 x ławka śluzy z pojemnikami na obuwie KS x 300 x ławka śluzy z pojemnikami na obuwie KS x 300 x kozetka gabinetowa 2 19 stół / stolik zabiegowy 60 x 50 na kołach 1 20 wieszak śluzy 2 21 pojemnik na odzież 5 Pozycja nr 1 Stół wyspowy z przystawką Wymiary (SxGxW): 5420x1595x900/1895mm (5420 mm to długość całkowita stołu wraz ze stanowiskiem do zmywania) Płyta robocza: Ceramika monolityczna z podniesionym obrzeżem (grubość 28 mm + 7 mm podniesione obrzeże (+/-2 mm), głębokość płyty roboczej: 2 x 750 mm Szafki: 4 x szafka na cokole 1200 mm, (SxGxW): 1200x600x770 mm (2 x drzwi, 1 x półka), 2 x szafka na cokole 1200 mm, (SxGxW): 1200x600x770 mm (3 x szuflada) Wysokość szuflad (od góry): 154 mm, 308 mm, 308 mm 2 x szafka na cokole 600 mm, (SxGxW): 600x600x770 mm (bez drzwi) 2 x szafka na cokole 600 mm, (SxGxW): 600x600x770 mm (1 x drzwi, 1 x półka) 2

3 Stanowisko do zmywania czołowe: wymiary blatu (SxGxW):1595x620x900 mm Płyta robocza: ceramika monolityczna z podniesionym obrzeżem. 1 x komora z ceramiki monolitycznej, wymiary komory (SxGxW): 680x380x250 mm, 1 x bateria mieszająca, ociekacz w formie wyżłobień w płycie, oczomyjka dwupunktowa, 2 x szafka instalacyjna na cokole 600 mm, rewizja z zamkiem cylindrycznym na szczycie stołu Przystawka stojąca: szerokość 4800 mm ( 4 x moduł po 1200 mm), wysokość 1895 mm, płyta rozdzielająca stanowiska wykonana z żywicy fenolowej, 1 x półka szklana (szkło klejone grubość 6 mm), ochrona stanowiska przeciwległego ze szkła bezpiecznego, panel elektryczny wykonany z aluminium: 10 x gniazdo 230 V, 2 x gniazdo 400 V oraz na panelu instalacyjnym armatury - 4x wylewka wody zimnej Zlewik: 4 x zlewik z ceramiki monolitycznej (SxGxW): 395x70x95 mm Pozycja nr 2 Stół wyspowy z przystawką Wymiary (SxGxW): 5420x1595x900/1895mm (5420 mm to długość całkowita stołu wraz ze stanowiskiem do zmywania) Płyta robocza: Żywica fenolowa z podniesionym obrzeżem (grubość 19mm + 7 mm podniesione obrzeże (+/- 1mm), głębokość płyty roboczej: 2 x 750 mm Szafki: Szafki: 4 x szafka na cokole 1200 mm, (SxGxW): 1200x600x770 mm (2 x drzwi, 1 x półka), 2 x szafka na cokole 1200 mm, (SxGxW): 1200x600x770 mm (3 x szuflada) Wysokość szuflad (od góry): 154 mm, 308 mm, 308 mm 2 x szafka na cokole 600 mm, (SxGxW): 600x600x770 mm (bez drzwi) 2 x szafka na cokole 600 mm, (SxGxW): 600x600x770 mm (1 x drzwi, 1 x półka) Stanowisko do zmywania czołowe: wymiary blatu (SxGxW):1595x620x900 mm Płyta robocza: ceramika monolityczna z podniesionym obrzeżem. 1 x komora z ceramiki monolitycznej, wymiary komory (SxGxW): 680x380x250 mm, 1 x bateria mieszająca, oczomyjka dwupunktowa, 2 x szafka instalacyjna na cokole 600 mm, rewizja z zamkiem cylindrycznym na szczycie stołu Przystawka stojąca: szerokość 4800 mm ( 4 x moduł po 1200 mm), wysokość 1895 mm, płyta rozdzielająca stanowiska wykonana z żywicy fenolowej, 1 x półka szklana (szkło klejone grubość 6 mm), ochrona stanowiska przeciwległego ze szkła bezpiecznego, panel elektryczny wykonany z aluminium: 10 x gniazdo 230 V, 2 x gniazdo 400 V oraz na panelu instalacyjnym armatury - 4x wylewka wody zimnej Zlewik: 4 x zlewik z ceramiki monolitycznej (SxGxW): 395x70x95 mm 3

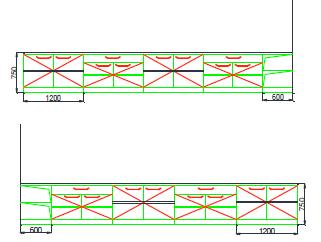

4 Pozycja nr 3 Stół wyspowy Wymiary (SxGxW): 5400x1500x750 mm (5400 mm to długość całkowita) Płyta robocza: Żywica fenolowa (grubość 19mm (+/- 1mm)) Szafki: 4 x szafka na cokole 1200 mm (SxGxW): 1200x600x620 mm (1 x szuflada, 2 x drzwi, 1 x półka), 4 x szafka na cokole 1200 mm (SxGxW): 1200x600x620 mm (2 x drzwi,1 x półka), 2 x szafka na cokole 600 mm (SxGxW): 600x600x620 mm (bez drzwi) Pozycja nr 4 Wymiary (SxGxW): 1200x750x900 mm Szafki: 1 x szafka na cokole 1200 mm, (SxGxW): 1200x600x770 mm (2 x drzwi, 1 x półka) Pozycja nr 5 Wymiary (SxGxW): 1200x750x900 mm Szafki: 1 x szafka na cokole 1200 mm, (SxGxW): 1200x600x770 mm (3 x szuflada) Wysokość szuflad (od góry): 154 mm, 308 mm, 308 mm 4

5 Pozycja nr 6 Wymiary (SxGxW): 1200x750x900 mm Stelaż H kształtny o szerokości 1200 mm Pozycja nr 7 ze stanowiskiem do zmywania Wymiary (SxGxW): 1200x750x900 mm Stanowisko do zmywania: 1 x komora z ceramiki monolitycznej, wymiary komory (SxGxW): 530x380x250 mm, 1 x bateria mieszająca, szafka instalacyjna Pozycja nr 8 ze stanowiskiem do zmywania Wymiary (SxGxW): 1200x750x900 mm Stanowisko do zmywania: 1 x komora z ceramiki monolitycznej, wymiary komory (SxGxW): 380x380x250 mm, 1 x bateria mieszająca łokciowa, szafka instalacyjna 5

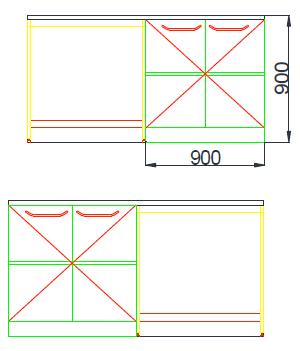

6 Pozycja nr 9 Wymiary (SxGxW): 1200x600x900 mm Szafki: 1 x szafka na cokole 1200 mm, (SxGxW): 1200x500x770 mm (2 x drzwi, 1 x półka) Pozycja nr 10 Wymiary (SxGxW): 1200x600x900 mm Szafki: 1 x szafka na cokole 1200 mm, (SxGxW): 1200x500x770 mm (3 x szuflada) Wysokość szuflad (od góry): 154 mm, 308 mm, 308 mm Pozycja nr 11 Stół wyspowy Wymiary (SxGxW): 1800x1200x900 mm Szafki: 2 x szafka na cokole 900 mm, (SxGxW): 1200x500x770 mm (2 x drzwi, 1 x półka)2x stelaż H - kształtny o szerokości 900 mm. Pozycja nr 12 Wymiary (SxGxW): 1200x600x900 mm Stelaż H kształtny o szerokości 1200 mm 6

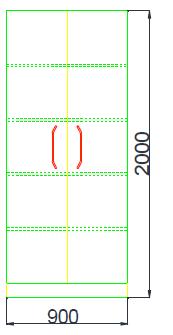

7 Pozycja nr 13 Wymiary (SxGxW): 1350x600x900 mm Stelaż H kształtny o szerokości 1350 mm Pozycja nr 14 Szafa na kwasy i zasady poz SM1 Wymiary 1200x600x1965 mm +/- 5 mm Podwójna ściana - ściana zewnętrzna z blachy stalowej pokrytej epoksydem, ściana wewnętrzna ze specjalnych niepalnych, odpornych chemicznie płyt powlekanych melaminą Kąt otwarcia drzwi ponad 90 Dwoje drzwi niezależnie otwieranych z osobnymi zamkami cylindrycznymi Wyciągane wanny z tworzywa sztucznego o wysokiej odporności chemicznej (6 sztuk na komorę) Możliwość zamontowania do 12 wyciąganych wanien na różnej wysokości Szafa wyposażona w własny wentylator o mocy 0,035 kw, zasilany 230 V, o wymiarach SxGxW 200 x 400 x200 Pozycja nr 15 Szafa laboratoryjna na odzież poz. SO Wymiary (SxGwxW): 900x400x2000 mm 2 x drzwi, 4 x półka, drzwi pełne 7

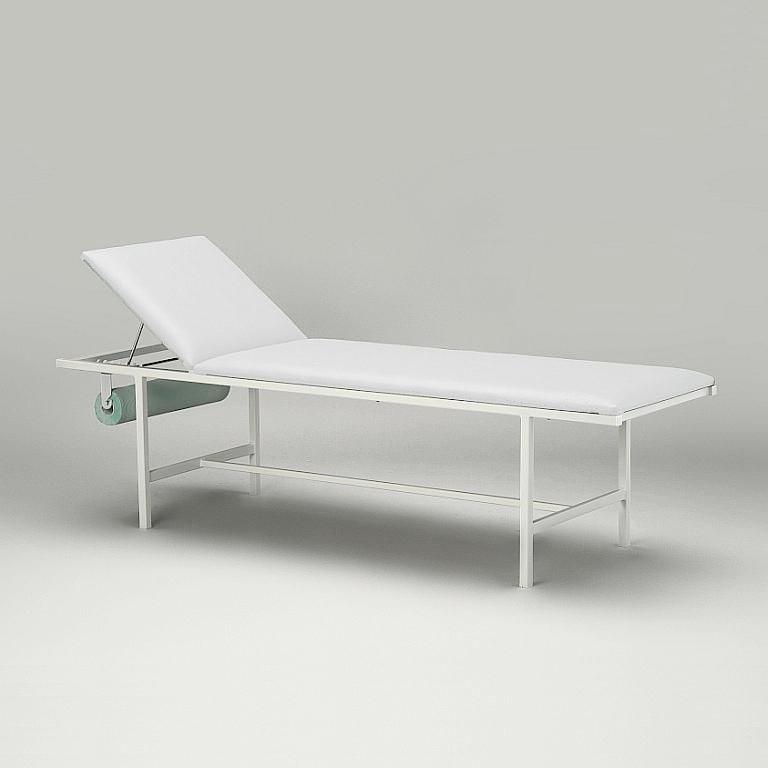

8 Pozycja nr 16 Ławka śluzy z pojemnikami na obuwie poz. KS1 Wymiary (SxGxW): 900x300x400 mm Szafki: 2 x szafka z drzwiami przesuwanymi 450 mm Pozycja nr 17 Ławka śluzy z pojemnikami na obuwie poz. KS2 Wymiary (SxGxW): 1500x300x400 mm Szafki: 2 x szafka z drzwiami przesuwanymi 750 mm Pozycja nr 18 Kozetka lekarska KG kozetka lekarska, pokrycie tapicerowane higienicznie, kozetka w kolorze białym - wieszak na prześcieradło jednorazowe - regulacja kata pochylenia wezgłowia Przykładowy model: 8

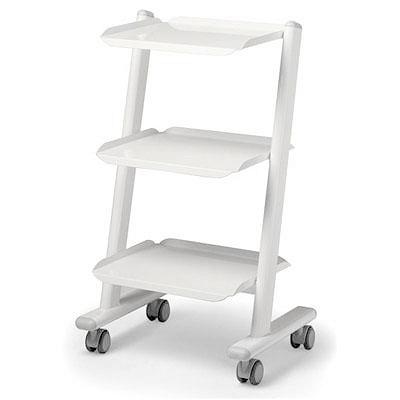

9 Pozycja nr 19 ST6 stolik zabiegowy. Wymiary: 49 x 37 x 77 cm. Konstrukcja stalowa, lakierowana proszkowo na kolor biały. Półka ze szkła bezpiecznego. Stolik na kółkach. Przykładowy model: Pozycja nr 20 Wieszak śluzy Wolnostojący - szeregowy dwustronny na kółkach, z regulowaną wysokością, szer. min. 110 cm materiał stal nierdzewna, udźwig drążka min. 25 kg, pólka na dole Pozycja nr 21 Pojemnik na odzież Wykonany z tworzywa sztucznego lub stali o poj. min. 60 l z uchylnym wiekiem o gładkiej powierzchni, z możliwością mycia. 9

10 Wyposażenie - meble laboratoryjne. Rozprowadzenie mediów (wody, kanalizacji, instalacji elektrycznej i gazowej) wewnątrz mebli należy do Wykonawcy. Wraz z ofertą należy dostarczyć katalog produktowy i widocznymi rozwiązaniami systemowymi. Minimalne wymagania technologiczne mebli laboratoryjnych. Ceramika musi posiadać : - dokument potwierdzający badania odporności termicznej wraz z certyfikatem lub protokołem z badań, według normy PN-EN ISO :1998, który należy dołączyć do oferty; - dokument potwierdzający badania odporności chemicznej, wraz z certyfikatem lub protokołem z badań, według normy PN-EN ISO :1999, który należy dołączyć do oferty; - dokument potwierdzający badania odporności na plamienie, wraz z certyfikatem lub protokołem z badań, według normy PN-EN ISO :1999, który należy dołączyć do oferty; - dokument potwierdzający badania zawartości uwalnianego ołowiu i kadmu, wraz z certyfikatem lub protokołem z badań, według normy PN-EN ISO :1999, który należy dołączyć do oferty; - dokument potwierdzający adsorpcję wody, wraz z certyfikatem lub protokołem z badań według normy PN-EN ISO , który należy dołączyć do oferty; - dokument potwierdzający odporność na przetarcie powierzchni, wraz z certyfikatem lub protokołem z badań według normy PN-EN ISO , który należy dołączyć do oferty; - dokument potwierdzający liniową wydłużalność termiczną, wraz z certyfikatem lub protokołem z badań według normy DIN 51045, który należy dołączyć do oferty; - dokument potwierdzający twardość na zarysowania wg skali Mohs, wraz z certyfikatem lub protokołem z badań według normy PN-EN 15771, który należy dołączyć do oferty; - dokument potwierdzający odporność działania 3 punktowej siły zginającej, wraz z certyfikatem lub protokołem z badań, który należy dołączyć do oferty; - dokument potwierdzający wytrzymałość na ściskanie na zimno, wraz z certyfikatem lub protokołem z badań, który należy dołączyć do oferty. Dokumenty te muszą być wystawione przez laboratorium akredytowane. Certyfikat potwierdzający spełnienie przez oferowane dygestoria ogólnego stosowania wymagań normy PN EN część 1, 2, 3, 6 wystawiony przez jednostki posiadające akredytację w zakresie badania i certyfikacji dygestoriów i mebli laboratoryjnych (np. TUV, PCBC). Do oferty ponadto należy załączyć raporty z testów typu zgodnie z PN EN część 3 oraz potwierdzenie akredytacji dla laboratorium wystawiającego certyfikat we właściwym zakresie. Załączone do oferty certyfikaty stanowią treść oferty. Certyfikat potwierdzający spełnienie przez oferowane meble laboratoryjne wymagań PN-EN wystawiony przez jednostki posiadające akredytację w zakresie badania i certyfikacji dygestoriów i mebli laboratoryjnych (np. TUV, PCBC). Do oferty należy załączyć potwierdzenie akredytacji dla laboratorium wystawiającego certyfikat we właściwym zakresie. Załączone do oferty certyfikaty stanowią treść oferty. Certyfikat potwierdzający spełnienie przez oferowane meble laboratoryjne wymagań PN EN wystawiony przez jednostki posiadające akredytację w zakresie badania i certyfikacji dygestoriów i mebli laboratoryjnych (np. TUV, PCBC). Do oferty należy załączyć potwierdzenie akredytacji dla laboratorium wystawiającego certyfikat we właściwym zakresie. Załączone do oferty certyfikaty stanowią treść oferty. Szafki niskie na cokołach lub kółkach - Budowa zgodna z DIN EN Konstrukcja samonośna, to znaczy że szafka może stanowić jednocześnie konstrukcje nośną stołu (szafki na cokole lub nóżkach umożliwiających poziomowanie) - Możliwość poziomowania blatów. - Nośność szafek min. 250 kg/m2, nośność półki przynajmniej 60 kg. - Głębokość szafek min. 560 mm - Elementy korpusu: boki, drzwi, ścianki dzielące, maskownice powinny być wykonane z wysoko zagęszczonej płyty wiórowej (DIN lub równoważnej), grubości przynajmniej 19 mm (kolor RAL ) - Cokoły (RAL 7039) nie wyższe niż 110 mm - Budowa szafek z elementów sklejanych i na kołki - brak widocznych śrub na wierzchu - Fronty zgodne z DIN lub równoważnej - Fronty z zaokrąglonymi kantami z listwą z polipropylenu grubości przynajmniej 3 mm (kolor RAL 90 00) (nie PVC!) - Ściana zewnętrzna frontów musi posiadać powierzchnię strukturalną o wysokiej odporności na ścieranie i zarysowanie - Fronty: z listwą ochronną z polipropylenu, grubości nie mniej niż 3 mm, zaokrągloną do promienia ok. 1,8 mm połączona z materiałem za pomocą kleju poliuretanowego - Ścianki tylne wykonane z wyjmowalnych płyt wiórowej, grubość co najmniej 8 mm, w szafkach jezdnych, wiszących i wysokich z płyty melaminowej co najmniej 10 mm. - Klasa palności mebli: minimum B2 10

11 - Kąt otwarcia drzwiczek 270, zawiasy jednoprzegubowe z zewnętrznie położoną 5 mm tuleją z precyzyjnego, niklowanego odlewu cynkowego, przestawialne dwukierunkowo, z osią ze stali szlachetnej (w szafach na chemikalia lakierowane proszkowo), samozamykalne przy kącie otwarcia do 50 Zamki w szafkach na chemikalia - cylindryczne 3 ryglowe lakierowane średnica zamka 16,5 mm. - Szafki z drzwiami przesuwnymi - Prowadnice drzwi: z tworzywa sztucznego, ekstremalnie lekkie przesuwanie, gryfy z metalu, długość 30 cm, zakończenia zagięte pod kątem 30, pokryte proszkowo epoksydem, zintegrowane tłumienie uderzenia. Uchwyty szafek kolor jasnoszary (RAL 7035), szerokości przynajmniej 290 mm Szuflady - Głębokość szuflady nie mniej niż 480 mm - Szuflady z mechanizmem samo domykania, szuflady wyciągane na całość długości, suwnice z łożyskiem kulkowym - Szuflady wyposażone w odbojniki - Szuflady powinny łatwo wyjmować się np. przez podniesienie - Prowadnice przykryte podwójnymi ściankami bocznymi ze stali malowanej proszkowo, boki schodzące półkoliście do dna - Wyciągany przód szuflady ułatwiający mycie i usuwanie zbitego szkła - Min max. obciążenie szuflady 30 kg - Uchwyty szafek zgodny z poniższym rysunkiem, kolor jasnoszary (RAL 7035), szerokości przynajmniej 290 mm Stelaże - Stelaże nośne: podstawa stołu typ H rura stalowa, o przekroju 50 na 25 mm, min. grubość 2 mm. Z nóżkami niwelującymi nierówności podłoża (poziomowanie), wykonanie z poliamidy przekroju 75/25 mm (odporna na korozje) (niwelacja od -15 do +30 mm) - Pokryte proszkowo lakierem epoksydowym grubości od 80 do 100 μm (kolor RAL 7035) Blaty (Płyty robocze) Blaty z płyty ceramicznej - Monolityczna płyta ceramiczna (zgodna z DIN lub równoważnej) z zaokrąglonymi krawędziami grubość przynajmniej 28 mm plus 7 mm brzeg podniesiony (+/- 10 %). Materiał zgodny z DIN lub równoważną. Powierzchnia robocza glazurowana, odporna na kwasy (zgodna z DIN lub równoważną), zasady, rozpuszczalniki, wodę (za wyjątkiem kwasu fluorowodorowego) i temperaturą przynajmniej do 220 0C, z łatwą możliwością dezynfekcji. Kolor biały - Misy zlewozmywakowe z ceramiki montowane na jednym poziomie z płytą - co umożliwia łatwe usunięcie wody z powierzchni roboczej, wykonanie całkowicie bez spoinowe cały element jako monolit, wymiary komory zgodne z opisem ilościowym Blaty z żywicy fenolowej - Blaty wykonane z jednorodnego materiału o grubości 19 mm (+/- 10 %)., powierzchnie blatu pokryte warstwą nasączoną żywicą melaminową, brzegi zewnętrzne wyfrezowane półkoliście kolor ciemnoszary. Odporność chemiczna zgodna z normą DIN EN 438, Przystawki instalacyjne Wykonanie zgodne z DIN EN 13150, DIN EN Potwierdzone certyfikatem. - Nadstawka powinna być zbudowana z dwóch pionowych kolumn nośnych wysokości 1895 mm (kolor RAL 7035), umieszczonych za płytą roboczą sięgających do podłogi oraz poziomego kanału na media - Kolumny nośne muszą być wykonane z lekkiego wytrzymałego profilu aluminiowego (AlMgSi 0,5) o wymiarach przynajmniej 75 x 25 mm, z nogą niwelującą nierówności podłogi (-15 do 30 mm) wykonaną z poliamidy przekroju 75/25 mm (odporna na korozje) - Powinny mieć możliwość podwyższenia nadstawki przez elementy nakładane z mocowaniem do sufitu. - Kanały wykonane z lekkiego wytrzymałego profilu aluminiowego (AlMgSi 0,5) o wymiarach 150 na 180 jak na załączonym rysunku. - Kanały na media musi posiadać szczelność IP Kanały na media pokryte lakierem epoksydowym nakładanym metodą proszkową, kolor jasnoszary (RAL 7035) grubości 80 do 100 μm - Gniazda elektryczne umieszczone w meblach; 230/400V z klapką zabezpieczającą przed wodą pryskającą, zgodność z IP 44 - Meble wyposażone w wewnętrzną instalację elektryczną zakończoną listwą przyłączeniową do przyłączenia przewodów zasilających w laboratorium. - Maksymalnie do 4 gniazd jednofazowych/2 gniazd trójfazowych na jeden obwód elektryczny - Poszczególne moduły przystawek (ilości podane w wykazie ilościowym) łączone między sobą za pomocą szybkozłączek - Kanały na media ergonomicznie nachylone pod katem 30, otwierane do przodu z profilem do zawieszenia dodatkowego wyposażenia jak: uchwyty na statywy, półki na drobny sprzęt, oświetlenie, stelaże na pipety itp. - Kanały na media z uchwytami na statywy (przynajmniej 2 uchwyty z poliamidu na jeden element modułu umożliwiające zamontowanie sztang o średnicy do 13 mm w dwóch płaszczyznach pionowej lub poziomej) - Klapa rewizyjna kanału zabezpieczona uszczelką labiryntową z poliamidu 11

12 - Półki szklane, szkło perforowane, szerokość 180 mm, grubość min 6 mm. - Półki szklane umieszczone na elementach uniemożliwiających ślizganie się półek - Powyżej systemu kanałowego dzielącą przestrzeń płyta szklana ze szkła klejonego, bezpiecznego grubości 6 mm. - Płyta chroniąca przed pryskaniem na ścianę lub przeciwne stanowisko pracy wykonana z płyty z żywicy fenolowej - Przystawki instalacyjne powinny być zaprojektowane w sposób zapewniający użytkownikowi doposażenie, demontaż i zmianę rozmieszczenia w przyszłości Inne wytyczne dot. montażu mebli Dostawca mebli zobowiązany jest do: - zabezpieczenia wszelkich elementów budynku mogących ulec zniszczeniu w trakcie prac montażowych. W razie ich uszkodzenia dostawca na własny koszt wymieni elementy zniszczone. - montażu mebli na miejscu wskazanym na kartach technologicznych w razie konieczności (jeśli bariery architektoniczne uniemożliwiają wprowadzenie mebla) należy zdemontować element blokujący i go odtworzyć - jeśli w trakcie montażu mebli zajdzie konieczność modyfikacji instalacji budynku Wykonawca dokona stosownych zmian na własny koszt. - jeśli w trakcie prac montażowych dojdzie do zalania lub innych szkód Wykonawca dokona stosownych napraw. - sprawdzenia przed produkcją i montażem mebli wymiarów i istniejącego wyposażenia instalacyjnego pomieszczeń. W razie występowania rozbieżności pomiędzy założeniami projektowymi a stanem istniejącym należy powiadomić Inwestora. - sprawdzenia i dostosowania elementów montażowych mebli (kołki, kotwy) do konstrukcji budynku. - dostosowania typu kółek, nóżek mebli do posadzek występujących w budynku - zapewnienia części zamiennych do mebli przez 10 lat od daty dostawy (potwierdzenie pisemne) - zapewniania reakcji na zgłoszenie awarii w terminie 24h od momentu zgłoszenia (w dni pracujące) - zaoferowania okresu gwarancji na meble minimum 24 miesiące 12
