spis treści 1. Wyciągi wysokie Wyciągi wysokie skośne Prowadnice do indywidualnych konstrukcji Wyciągi podblatowe 43

Transkrypt

1

2 spis treści 1. Wyciągi wysokie Wyciągi wysokie skośne Prowadnice do indywidualnych konstrukcji Wyciągi podblatowe Akcesoria do szafek narożnikowych Kosze i półki ARENA na prowadnicach Wkłady na sztućce i maty Akcesoria do szafek górnych Kosze i półki na śmieci Akcesoria różne Relingi ścienne system Linero Relingi ścienne system Linero Podpory do blatu i system podwieszania półek Akcesoria łazienkowe Akcesoria do garderób 197

3

4 Prezentacja firmy PEKA jest spółką działającą w branży meblarskiej od 1996 r. Głównym akcjonariuszem jest szwajcarska firma Peka-Metall AG produkująca od ponad czterdziestu lat wysokiej klasy systemy wysuwne, obrotnice, windy i inne wyposażenie do mebli. Naszym celem jest kompleksowe zaopatrzenie firm działających w branży meblarskiej w najwyższej jakości wyposażenie do szafek kuchennych, łazienkowych i garderobianych. W skład naszej oferty poza produktami Peka-Metall AG wchodzą wyroby niemieckich firm: Kesseböhmer, Wesco i Agoform. Takie połączenie pozwoliło na przygotowanie profesjonalnej oferty skierowanej przede wszystkim do producentów, hurtowni i studiów meblowych. Wyroby produkowane przez Peka-Metall AG wprowadzają ład i porządek w szafkach, są przyjazne w użyciu i wytwarzane według najwyższych jakościowych standardów. Firma była jednym z pionierów w dziedzinie wyposażenia do szafek wysokich i narożnikowych, a także segregatorów na śmieci. Dzięki stałemu strumieniowi nowych produktów i ponad pięćdziesięciu wnioskom patentowym stała się ważnym partnerem dla innowacyjnych firm meblarskich na całym świecie. Oferta peka-metall kesseböhmer agoform wesco

5 Główni dostawcy PEKA METALL AG Szwajcaria D z i a ł a o d 4 0 l a t 75 % szwajcarskiego rynku akcesoriów meblowych Przedstawicielstwa w 30 krajach Wiodące produkty Magic-Corner Prowadnice do wyciągów wysokich Carga podblatowe Segregatory

6 Główni dostawcy KESSEBÖHMER Niemcy D z i a ł a o d 5 5 l a t 75 % niemieckiego rynku akcesoriów meblowych Przedstawicielstwa w 50 krajach 50 % europejskiego rynku akcesoriów meblowych Główna siedziba w DAHLINGHAUSEN 68 tys. m 2 pod dachem, ponadto 3 fabryki na terenie Niemiec po ok. 30 tys. m 2. Początki działalności to druciane kosze na ziemniaki, kontynuacją jest obecna specjalizacja w produkcji wyrobów z drutu oraz bardzo szeroka gama produktów do mebli kuchennych, sklepowych i biurowych.

7 Pozostali dostawcy AGOFORM Niemcy F i r m a p o w s t a ł a w r. Przedstawicielstwa w 50 krajach Główny producent na rynku europejskim wyrobów z polistyrolu metodą ciągnięcia wkłady na sztućce maty antypoślizgowe płyty ozdobne specjalne zamówienia

8 Pozostali dostawcy WESCO Niemcy F i r m a p o w s t a ł a w r. Czołowy producent koszy i segregatorów na śmieci Ponadto produkuje: skrzynki na listy kasetki garnki, chlebaki, pojemniki linia wyrobów drucianych

9

10 Niemiecki urząd Landesgewerbeamt (LGA) bada regularnie produkty i przyznaje certyfikaty biorąc pod uwagę bezpieczeństwo, wytrzymałość i niezawodność wyrobów. Firma Kesseböhmer pracuje w systemie jakości DIN EN ISO 9001:2000. Wiele produktów zostało wyróżnionych przez jurorów w międzynarodowym konkursie reddot design award Drewniane dno półek z powłoką z żywicy melaminowej z powłoką antypoślizgową. System cichego domykania z dociągiem. System cichego domykania. 9

11 10

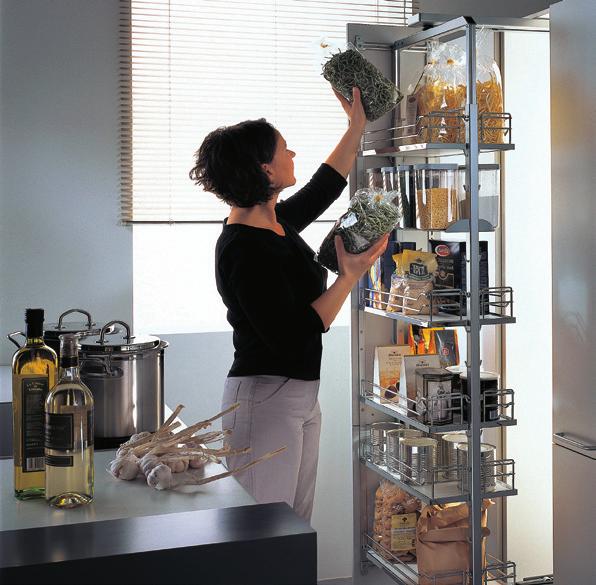

12 1 Wyciągi wysokie 11

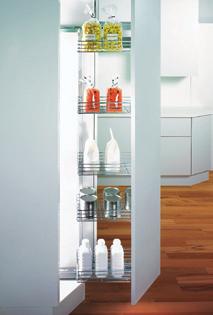

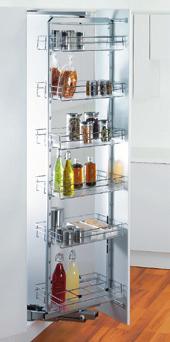

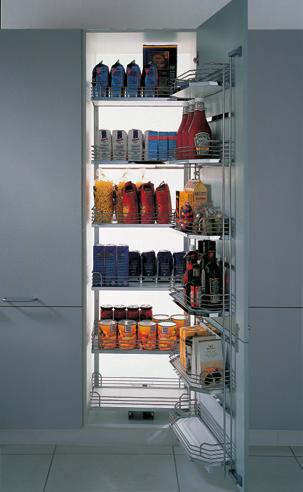

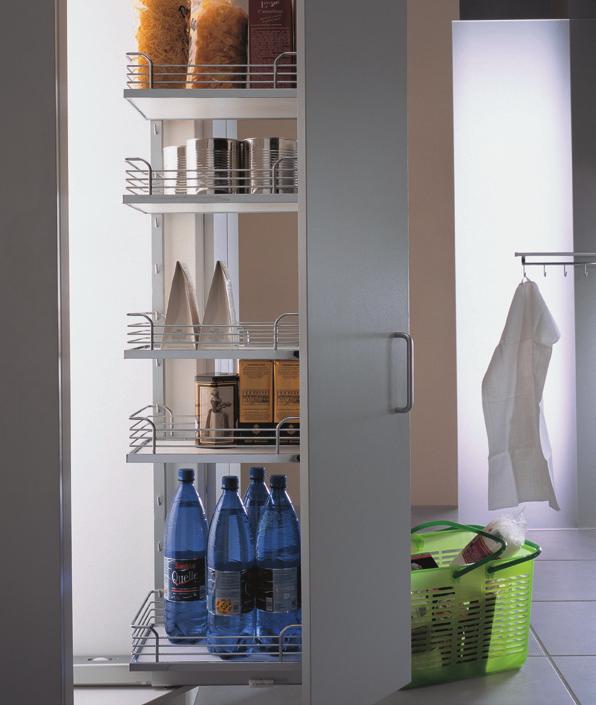

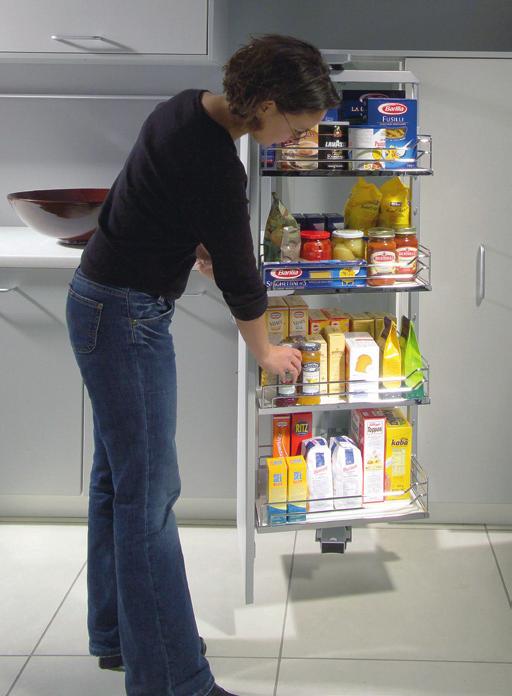

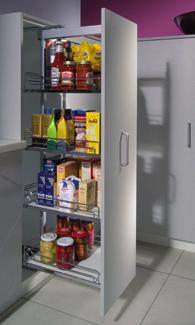

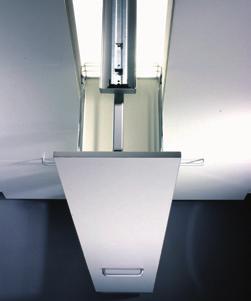

13 SWING wyciąg wysoki obrotowy z systemem cichego domykania 12

14 Komplety SWING z koszami mieszanymi (kosz druciany chromowany, kosz druciany z tacką, kosz z tworzywa) do szafek o szerokości frontu 300 i 400 mm, z systemem cichego domykania Symbol Nazwa Wysokość wew. w szafce Szerokość frontu KPL SWING /30/ mm 300 mm KPL SWING /40/ mm 400 mm KPL SWING /30/ mm 300 mm KPL SWING /40/ mm 400 mm KPL SWING /30/ mm 300 mm KPL SWING /40/ mm 400 mm KPL SWING /30/ mm 300 mm KPL SWING /40/ mm 400 mm KPL SWING /30/ mm 300 mm KPL SWING /40/ mm 400 mm Kosze kosz chrom C 2 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 3 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 3 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 3 x kosz chrom z tacką C 2 x kosz z tworzywa G 1x kosz chrom C 3 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x Wzrost komfortu w twojej kuchni dzięki wysuwanej spiżarni, którą dodatkowo można obracać w prawą lub lewą stronę: System cichego domykania, głębokość szafki 500 mm, prowadnica o dopuszczalnym obciążeniu do 70 kg, pięć ram z zakresem regulacji wysokości od 1076 do 2076 mm, szerokość szafki: 300, 400 mm, w przypadku frontu dzielonego stosuje się szyny zespalające, kosze zawiaszone na dowolnej wysokości dzięki systemowi haczyków rozmieszczanych co 100 mm. 13

15 Komplety SWING z koszami ARENA Plus z białym (B) i jasnoszarym (S) dnem, z systemem cichego domykania Symbol Nazwa Wysokość wew. w szafce Szerokość frontu Kosze KPL/B SWING /30/ mm 300 mm kosz Arena biały C/B 4 x KPL/S SWING /30/ mm 300 mm kosz Arena szary C/S 4 x KPL/B SWING /40/ mm 400 mm kosz Arena biały C/B 4 x KPL/S SWING /40/ mm 400 mm kosz Arena szary C/S 4 x KPL/B SWING /30/ mm 300 mm kosz Arena biały C/B 4 x KPL/S SWING /30/ mm 300 mm kosz Arena szary C/S 4 x KPL/B SWING /40/ mm 400 mm kosz Arena biały C/B 4 x KPL/S SWING /40/ mm 400 mm kosz Arena szary C/S 4 x KPL/B SWING /30/ mm 300 mm kosz Arena biały C/B 5 x KPL/S SWING /30/ mm 300 mm kosz Arena szary C/S 5 x KPL/B SWING /40/ mm 400 mm kosz Arena biały C/B 5 x KPL/S SWING /40/ mm 400 mm kosz Arena szary C/S 5 x 14

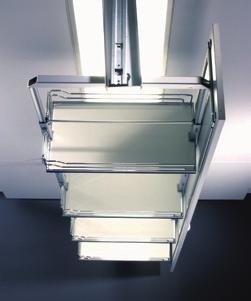

16 2005 Symbol Nazwa Wysokość wew. w szafce Szerokość frontu Kosze KPL/B SWING /30/ mm 300 mm kosz Arena biały C/B 6 x KPL/S SWING /30/ mm 300 mm kosz Arena szary C/S 6 x KPL/B SWING /40/ mm 400 mm kosz Arena biały C/B 6 x KPL/S SWING /40/ mm 400 mm kosz Arena szary C/S 6 x KPL/B SWING /30/ mm 300 mm kosz Arena biały C/B 6 x KPL/S SWING /30/ mm 300 mm kosz Arena szary C/S 6 x KPL/B SWING /40/ mm 400 mm kosz Arena biały C/B 6 x KPL/S SWING /40/ mm 400 mm kosz Arena szary C/S 6 x 15

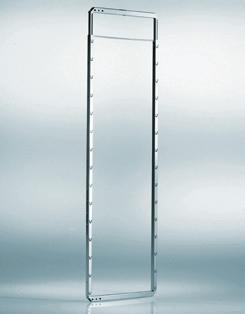

17 Rama SWING Szyny zespalające SWING Zakresy wys. ramy Wys. szafki w świetle S mm mm S mm mm S mm mm S mm mm S mm mm S S S S Zakresy wysokości mm mm mm mm Stosowane, gdy front szafki składa się z dwóch lub więcej elementów. Nie wchodzą w skład kompletów. 16

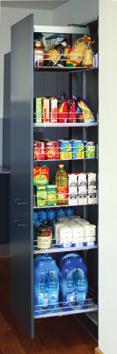

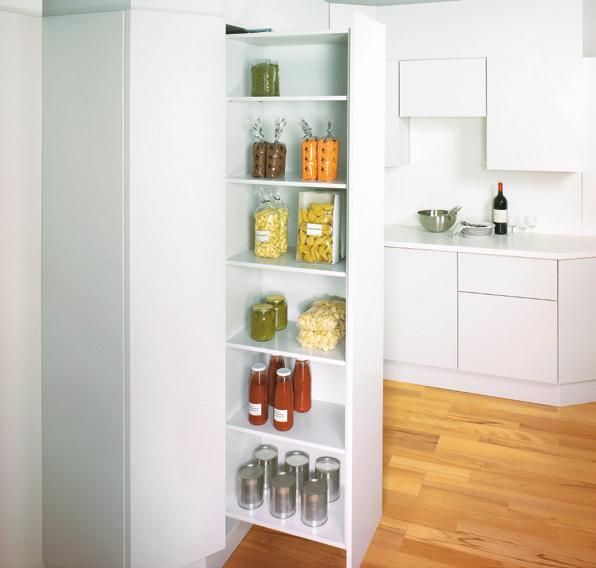

18 Prowadnica SWING Obciążenie Długość S do 70 kg 495 mm max 70 mm max 70 mm min 375 mm min 650 mm 17

19 18

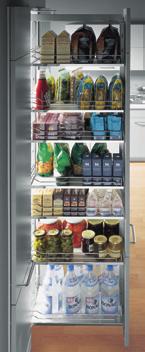

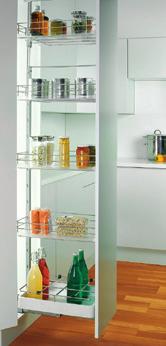

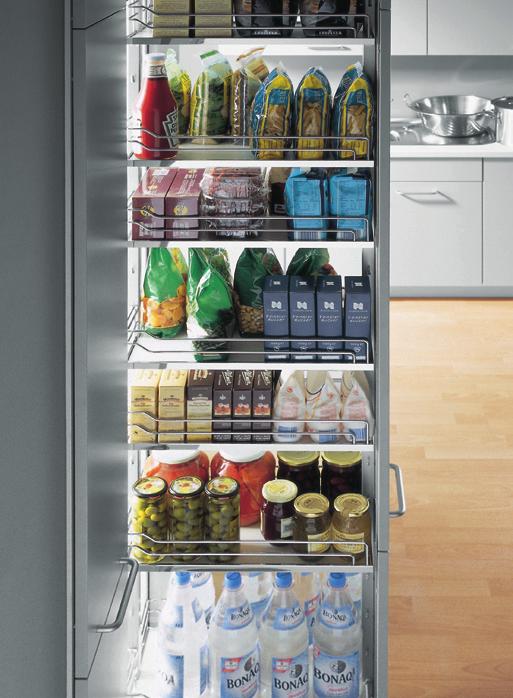

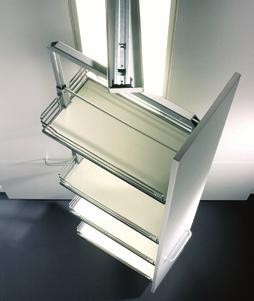

20 DISPENSA wyciąg wysoki z systemem cichego domykania 19

21 Nowy system montażu wyciągów DISPENSA Przewidywany termin wprowadzenia produktu do sprzedaży maj 2010 Fixx montaż: wystarczy kilka klików: górną część frontu nałożyć na ramę klik! Dołem wsunąć mocowanie w prowadnicę klik! Ramę z frontem nałożyć na prowadnicę klik! Całość wsunąć do szafki gotowe!!! Fixx regulacja: bez specjalnych narzędzi, wystarczy śrubokręt PZ2 i dwie śruby na górze i dole ramy nic prostszego. Innowacyjny system synchronizacji został wprowadzony aby poszczególne segmenty prowadnicy samodzielnie ustawiały się w pozycji zero. Powoduje to jeszcze płynniejsze domykanie się frontu. System funkcjonuje w pełni automatycznie i nie należy go regulować. 20

22 Fixx regulacja 1. Wysokość i pochylenie frontu. 2. Przesunięcie frontu w bok. 3. Skręcenie frontu. 21

23 Komplety DISPENSA z koszami mieszanymi (kosz druciany chromowany, kosz druciany chromowany z tacką, kosz z tworzywa) do szafek o szerokości 300 i 400 mm, z systemem cichego domykania. Symbol Nazwa Wysokość wew. w szafce Szerokość frontu KPL Wyciąg wysoki / mm 300 mm KPL Wyciąg wysoki / mm 400 mm KPL Wyciąg wysoki / mm 300 mm KPL Wyciąg wysoki / mm 400 mm KPL Wyciąg wysoki / mm 300 mm KPL Wyciąg wysoki / mm 400 mm KPL Wyciąg wysoki / mm 300 mm KPL Wyciąg wysoki / mm 400 mm Prowadnica /obciążenie pełny wysuw 70 kg pełny wysuw 70 kg pełny wysuw 120 kg pełny wysuw 120 kg pełny wysuw 120 kg pełny wysuw 120 kg pełny wysuw 120 kg pełny wysuw 120 kg Kosze kosz chrom C 1 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 1 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 1 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 2 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 3 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x kosz chrom C 3 x kosz chrom z tacką C 2 x kosz z tworzywa G 1 x Do szafek o głębokości wewnętrznej 500 mm, prowadnice z pełnym wysuwem, obciążenie 70 lub 120 kg, system cichego domykania, pięć ram z zakresem regulacji wysokości od 600 do 2300 mm każda rama rozciąga się 400 mm ale ostatni haczyk jest na dolnej wartości wysokości (trzecia kolumna tabeli), szerokość szafki: 250, 275, 300, 400, 450, 500, 600 mm, w przypadku frontu dzielonego stosuje się szyny zespalające, przy maksymalnym rozciągnięciu ramy zalecane są przedłużki (01.44.S) pozwalające zawiesić kosz w górnej części ramy. 22

24 System cichego domykania, pełny wysuw, kosze ARENA Plus (drewniane dno z powłoką antypoślizgową RutschStopp). Komplety DISPENSA z koszami ARENA Plus z białym (B) i jasnoszarym (S) dnem do szafek o szerokości 300 i 400 mm, z systemem cichego domykania Symbol Nazwa Wysokość wew. w szafce Szerokość frontu Prowadnica KPL/B Wyciąg wysoki / mm 300 mm Pełny wysuw 70 kg Kosz Arena biały C/B 3 x KPL/S Wyciąg wysoki / mm 300 mm Pełny wysuw 70 kg Kosz Arena szary C/S 3 x KPL/B Wyciąg wysoki / mm 400 mm Pełny wysuw 70 kg Kosz Arena biały C/B 3 x KPL/S Wyciąg wysoki / mm 400 mm Pełny wysuw 70 kg Kosz Arena szary C/S 3 x KPL/B Wyciąg wysoki / mm 300 mm Pełny wysuw 70 kg Kosz Arena biały C/B 4 x KPL/S Wyciąg wysoki / mm 300 mm Pełny wysuw 70 kg Kosz Arena szary C/S 4 x KPL/B Wyciąg wysoki / mm 400 mm Pełny wysuw 70 kg Kosz Arena biały C/B 4 x KPL/S Wyciąg wysoki / mm 400 mm Pełny wysuw 70 kg Kosz Arena szary C/S 4 x KPL/B Wyciąg wysoki / mm 300 mm Pełny wysuw 120 kg Kosz Arena biały C/B 5 x KPL/S Wyciąg wysoki / mm 300 mm Pełny wysuw 120 kg Kosz Arena szary C/S 5 x KPL/B Wyciąg wysoki / mm 400 mm Pełny wysuw 120 kg Kosz Arena biały C/B 5 x KPL/S Wyciąg wysoki / mm 400 mm Pełny wysuw 120 kg Kosz Arena szary C/S 5 x KPL/B Wyciąg wysoki / mm 300 mm Pełny wysuw 120 kg Kosz Arena biały C/B 6 x KPL/S Wyciąg wysoki / mm 300 mm Pełny wysuw 120 kg Kosz Arena szary C/S 6 x KPL/B Wyciąg wysoki / mm 400 mm Pełny wysuw 120 kg Kosz Arena biały C/B 6 x KPL/S Wyciąg wysoki / mm 400 mm Pełny wysuw 120 kg Kosz Arena szary C/S 6 x Kosz 23

25 System cichego domykania, pełny wysuw. Komplety DISPENSA z koszami mieszanymi (kosz druciany chromowany i druciany chromowany z mleczną tacką) do szafek o szerokości 450, 500 i 600 mm, z systemem cichego domykania Symbol Nazwa Wysokość wew. w szafce Szerokość frontu Prowadnica Kosze KPL Wyciąg wysoki / mm 450 mm Pełny wysuw 70 kg Kosz chrom C 3 x KPL Wyciag wysoki / mm 500 mm Pełny wysuw 70 kg KPL Wyciag wysoki / mm 600 mm Pełny wysuw 70 kg Kosz chrom C 2 x Kosz chrom z tacką C 1 x Kosz chrom C 2 x Kosz chrom z tacką C 1 x KPL Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz chrom C 4 x KPL Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg KPL Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz chrom C 2 x Kosz chrom z tacką C 2 x Kosz chrom C 2 x Kosz chrom z tacką C 2 x KPL Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz chrom C 5 x KPL Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg KPL Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz chrom C 3 x Kosz chrom z tacką C 2 x Kosz chrom C 3 x Kosz chrom z tacką C 2 x KPL Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz chrom C 6 x KPL Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg KPL Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz chrom C 4 x Kosz chrom z tacką C 2 x Kosz chrom C 4 x Kosz chrom z tacką C 2 x 24

26 System cichego domykania, pełny wysuw, kosze ARENA Plus (drewniane dno z powłoką antypoślizgową RutschStopp). Komplety DISPENSA z koszami Arena Plus z białym (B) i jasnoszarym (S) dnem do szafek o szerokości 450, 500 i 600 mm z systemem cichego domykania Symbol Nazwa Wysokość wew. w szafce Szerokość frontu Prowadnica KPL/B Wyciąg wysoki / mm 450 mm Pełny wysuw 70 kg Kosz ARENA biały C/B 3 x KPL/S Wyciąg wysoki / mm 450 mm Pełny wysuw 70 kg Kosz ARENA szary C/S 3 x KPL/B Wyciąg wysoki / mm 500 mm Pełny wysuw 70 kg Kosz ARENA biały C/B 3 x KPL/S Wyciąg wysoki / mm 500 mm Pełny wysuw 70 kg Kosz ARENA szary C/S 3 x KPL/B Wyciąg wysoki / mm 600 mm Pełny wysuw 70 kg Kosz ARENA biały C/B 3 x KPL/S Wyciąg wysoki / mm 600 mm Pełny wysuw 70 kg Kosz ARENA szary C/S 3 x KPL/B Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 4 x KPL/S Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 4 x KPL/B Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 4 x KPL/S Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 4 x KPL/B Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 4 x KPL/S Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 4 x KPL/B Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 5 x KPL/S Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 5 x KPL/B Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 5 x KPL/S Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 5 x KPL/B Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 5 x KPL/S Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 5 x KPL/B Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 6 x KPL/S Wyciąg wysoki / mm 450 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 6 x KPL/B Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 6 x KPL/S Wyciąg wysoki / mm 500 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 6 x KPL/B Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz ARENA biały C/B 6 x KPL/S Wyciąg wysoki / mm 600 mm Pełny wysuw 120 kg Kosz ARENA szary C/S 6 x Kosze 25

27 Elementy wchodzące w skład kompletów DISPENSA Rama wyciągu DISPENSA Dzięki ulepszonej konstrukcji jest możliwe wypięcie, a następnie wystawienie całego carga z szafki S S S S S Zakres wysokości ramy z prowadnicą mm mm mm mm mm zapadka Prowadnica pełny wysuw Wysokość Długość Max. obciążenie S 55 mm 490 mm 120 kg Prowadnica pełny wysuw Wysokość Długość Max. obciążenie S 75 mm 495 mm 70 kg 26

28 Elementy wchodzące w skład kompletów DISPENSA Hamulec SoftStopp klick S Hamulec SoftStopp Plus Montowany w dolnej prowadnicy S (120 kg) S Hamulec SoftStopp Plus Montowany w dolnej prowadnicy S (70 kg) S 27

29 Elementy wchodzące w skład kompletów DISPENSA Mocowanie frontu (kpl. 2 szt.) S S S S S S S Szerokość szafki 250 mm 275 mm 300 mm 400 mm 450 mm 500 mm 600 mm Obejma Mocująca ramę do frontu na wysokości uchwytu S 28

30 Elementy wchodzące w skład kompletów DISPENSA Kosz ARENA Plus Drewniane dno z powłoką RutschStopp, kolor biały i jasnoszary. Szer. szafki Szer. x gł. x wys C/B lub S 300 mm 250 x 462 x 106 mm C/B lub S 400 mm 350 x 462 x 106 mm C/B lub S 450 mm 400 x 462 x 106 mm C/B lub S 500 mm 450 x 462 x 106 mm C/B lub S 600 mm 550 x 462 x 106 mm Kosz chromowany (z trzema drutami z boku) Szer. szafki Szer. x gł. x wys C 250 mm 200 x 467 x 110 mm C 275 mm 225 x 467 x 110 mm C 300 mm 250 x 467 x 110 mm C 400 mm 350 x 467 x 110 mm Kosz chromowany (z dwoma drutami z boku) Szer. szafki Szer. x gł. x wys C 300 mm 250 x 467 x 110 mm C 400 mm 350 x 467 x 110 mm C 450 mm 400 x 467 x 110 mm C 500 mm 450 x 467 x 110 mm C 600 mm 550 x 467 x 110 mm Kosz chromowany z tacką Szer. szafki Szer. x gł. x wys. kolorystyka tacki C 300 mm 250 x 470 x 95 mm transparenta C 400 mm 350 x 470 x 95 mm transparenta C 500 mm 450 x 470 x 95 mm mleczna C 600 mm 550 x 470 x 95 mm mleczna Kosz z tworzywa jasnoszary (granit) Szer. szafki Szer. x gł. x wys G 300 mm 250 x 460 x 65 mm G 400 mm 350 x 460 x 65 mm 29

31 Elementy nie wchodzące w skład kompletów DISPENSA Przedłużki (komplet 2 szt.) Służące do zawieszenia kosza na wyciągniętym odcinku ramy. Nr. art S Szyny zespalające front (kpl. 2 szt.) Stosowane w przypadku frontu dzielonego. Zakres wysokości Nr ramy S mm S S mm S S mm S 30

32 Elementy nie wchodzące w skład kompletów DISPENSA Reling chromowany (1 szt.) Przykręcany do kosza z tworzywa. Szer. szafki C 300 mm C 400 mm Kratka dzieląca kosz Zakładana na reling lub bezpośrednio na kosz. Szer. szafki Do koszy C 300 mm B/S, C, C C 400 mm B/S, C, C Pojemniki zamykane 4 zamykane i zdejmowane pojemniki na produkty sypkie o pojemności 1,2 litra, umieszczone na listwie mocującej S Szer. x gł. x wys. 120 x 470 x 285 mm Pojemniki otwarte S Szer. x gł. x wys. 120 x 470 x 210 mm 31

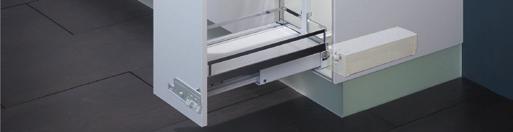

33 TOUCH CONTROL TOUCH CONTROL to specjalne urządzenie elektryczne pozwalające otwierać wysokie carga przez delikatne puknięcie we front szafki. Urządzenie to dostosowane jest do prowadnic z oferty firmy PEKA, na których mocowane są carga o szer. 300, 400, 450, 500 lub 600 mm i wysokości max 2300 mm. Cała powierzchnia frontu jest wrażliwa i gdziekolwiek naciśniemy szafka wysuwa się automatycznie. Jest to idealne rozwiązanie do szafek bezuchwytowych. Siła wysuwu dostosowywana jest do wielkości załadunku. Maksymalne obciążenie to 120 kg. System Touch Control posiada również sensor zapobiegający niepożądanemu i samoczynnemu wysunięciu szafki B system Touch Control do wyciągów DISPENSA 40 mm 390 mm 18 mm Ø Napięcie zasilania Moc Pobór mocy w stanie spoczynku Wymiary Waga Max. obciążenie Min. obciążenie Kolor Produkt kompatybilny Szerokość szafki Sposób montażu W skład zestawu wchodzą Miejsce montażu napędu V AC, Hz, min. 2 A 60 Wat 4 Wat dł. 333 mm, szer. 68 mm, wys. 77 mm 1,6 kg 120 kg 20 kg srebrny prowadnica S 300, 400, 450, 500, 600 mm za pomocą szablonu 4 śruby (4,5 x 80 mm) z prawej strony prowadnicy 32

34 TANDEM z systemem cichego domykania B T H Szerokość szafki 450 mm 500 mm 600 mm B szer. w świetle min. 412 mm min. 462 mm min. 562 mm T gł. w świetle min. 500 mm min. 500 mm min. 500 mm H wys. w świetle min lub 1700 mm min lub 1700 mm min lub 1700 mm obciążenie rama: 50 kg, stelaż: 20 kg rama: 50 kg, stelaż: 20 kg rama: 60 kg, stelaż: 25 kg Nowa, bardziej stabilna konstrukcja, montowana do prawego lub lewego boku szafy, system cichego domykania, komplety do szafek o szerokości 450, 500 i 600 mm, w kompletach Arena wszystkie kosze, wewnętrzne i te na stelażu posiadają drewniane dno z powłoką antypoślizgową RutschStopp, ciężar stelaża jest przenoszony na korpus szafki i nie obciąża zawiasów. 33

35 Komplety TANDEM z półkami drucianymi, z systemem cichego domykania Symbol Nazwa Wysokość ramy Szerokość frontu KPL Tandem 1100/ mm 450 mm 5 koszy na stelażu + 4 kosze wew KPL Tandem 1700/ mm 450 mm 6 koszy na stelażu + 5 koszy wew KPL Tandem 1100/ mm 500 mm 5 koszy na stelażu + 4 kosze wew KPL Tandem 1700/ mm 500 mm 6 koszy na stelażu + 5 koszy wew KPL Tandem 1100/ mm 600 mm 5 koszy na stelażu + 4 kosze wew KPL Tandem 1700/ mm 600 mm 6 koszy na stelażu + 5 koszy wew. Kosze Komplety TANDEM Plus z półkami ARENA Plus z białym (B) i jasnoszarym (S) dnem, z systemem cichego domykania Symbol Nazwa Wysokość ramy min. wys. w świetle szafki Min. szerokość frontu Półki KPL/B Tandem ARENA biała 1100/ mm 450 mm 5 półek na stelażu + 4 półki wewnętrzne KPL/S Tandem ARENA szara 1100/ mm 450 mm 5 półek na stelażu + 4 półki wewnętrzne KPL/B Tandem ARENA biała 1700/ mm 450 mm 6 półek na stelażu + 5 półek wewnętrznych KPL/S Tandem ARENA szara 1700/ mm 450 mm 6 półek na stelażu + 5 półek wewnętrznych KPL/B Tandem ARENA biała 1100/ mm 500 mm 5 półek na stelażu + 4 półki wewnętrzne KPL/S Tandem ARENA szara 1100/ mm 500 mm 5 półek na stelażu + 4 półki wewnętrzne KPL/B Tandem ARENA biała 1700/ mm 500 mm 6 półek na stelażu + 5 półek wewnętrznych KPL/S Tandem ARENA szara 1700/ mm 500 mm 6 półek na stelażu + 5 półek wewnętrznych KPL/B Tandem ARENA biała 1100/ mm 600 mm 5 półek na stelażu + 4 półki wewnętrzne KPL/S Tandem ARENA szara 1100/ mm 600 mm 5 półek na stelażu + 4 półki wewnętrzne KPL/B Tandem ARENA biała 1700/ mm 600 mm 6 półek na stelażu + 5 półek wewnętrznych KPL/S Tandem ARENA szara 1700/ mm 600 mm 6 półek na stelażu + 5 półek wewnętrznych 34

36 2 Wyciągi wysokie skośne

37 Rama wyciągu skośnego Y X Wysokość ramy z prowadnicą (min. w świetle) 3/4 wysuwu 4/4 wysuwu S 1075 mm 1102 mm 1 stab S 1235 mm 1262 mm 1 stab S 1463 mm 1490 mm 2 stab S 1780 mm 1807 mm 3 stab S 2080 mm 2107 mm 3 stab. Prowadnica 3/4 wysuwu Obciążenie do 100 kg S Prowadnica pełny wysuw Obciążenie do 80 kg S 36

38 Hamulec SoftStopp klick Montowany w górnym prowadzeniu ramy S Hamulec SoftStopp Plus Do prowadnicy S z pełnym wysuwem S prawy S lewy Mocowanie frontu (kpl. 2 szt.) S S Kąt 55 o 45 o Stabilizator Łączący ramę z frontem S 37

39 Kosz ARENA Plus Drewniane dno z powłoką antypoślizgową RutschStopp w kolorze białym. Kąt Szer. x gł. x wys C/B 55 o Lewy 228 x 470 x 88 mm C/B 55 o Prawy 228 x 470 x 88 mm C/B 45 o Lewy 228 x 470 x 88 mm C/B 45 o Prawy 228 x 470 x 88 mm Kosz druciany chromowany Kąt Szer. x gł. x wys C 55 o Lewy 228 x 467 x 74 mm C 55 o Prawy 228 x 467 x 74 mm C 45 o Prawy 228 x 467 x 74 mm C 45 o Lewy 228 x 467 x 74 mm prawy lewy 38

40 3 Prowadnice do indywidualnych konstrukcji

41 Prowadnica do indywidualnych konstrukcji Prowadnice (dolna szyna i górne prowadzenie) mogą być stosowane do zabudowy wszelkich wnęk o szer. min. 110 mm, dowolnej wysokości i gł. od 400 do 1010 mm. Hamulec montowany niezależnie występuje jako opcja. Długość prowadnicy Min. gł. wnęki Obciążenie kolor B 390 mm 400 mm 150 kg biała B 450 mm 460 mm 150 kg biała B 495 mm 500 mm 150 kg biała B 535 mm 540 mm 150 kg biała O 600 mm 610 mm 150 kg ocynkowana O 700 mm 710 mm 120 kg ocynkowana O 800 mm 810 mm 120 kg ocynkowana O 900 mm 910 mm 120 kg ocynkowana O 1000 mm 1010 mm 120 kg ocynkowana 40

42 Hamulec SoftStopp S 41

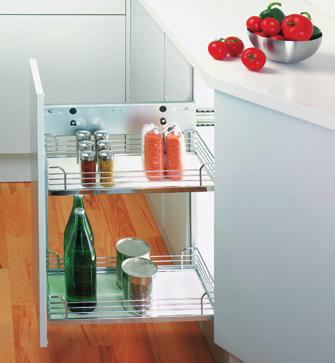

43 dno szafki mm min. 37 mm max. 45 mm SoftStopp Nr. art. H T min B B B B O O O O O H T min. dodatkowo wzmocnić dno szafki w miejscu przykręcenia tyłu prowadnicy 42

44 4 Wyciągi podblatowe

45 DAZ wyciągi podblatowe na uniwersalnej ramie z cichym domykiem KPL/B 3 typy ram: 450 minimalna wysokość w świetle 480 mm, 550 minimalna wysokość w świetle 610 mm, 650 minimalna wysokość w świetle 680 mm, pełny wysuw z cichym domykiem, obciążenie 30 kg, montaż prowadnicy do boku szafki, a dolnego prowadzenia do dna zapewnia stabilność i wytrzymałość konstrukcji, dostępne są kosze druciane chromowane, kosze ARENA Plus z białym lub jasnoszarym dnem z powłoką antypoślizgową RutschStopp oraz koszyki plastikowe do szafek o szerokości 150 mm, łatwy i szybki montaż dzięki klipsom łączącym ramę z prowadnicą, szerokość frontu: 150, 200, 250, 300, 400 mm, dowolność montażu do prawego lub lewego boku szafki. 44

46 KPL KPL Komplety DAZ do szafek prostych o szerokości 150 mm, z 2 i 3 pełnymi koszykami z tworzywa, z cichym domykiem Symbol Nazwa Szer. szafki Typ ramy/ min. wys. w świetle szafki KPL Wyciąg DAZ / 2 x plastik 150 mm 550 /610 mm KPL Wyciąg DAZ / 3 x plastik 150 mm 550 /610 mm KPL Wyciąg DAZ / 3 x plastik 150 mm 650 /680 mm Elementy S 1 x S/P 1 x T 2 x C 1 x S 1 x S/P 1 x T 3 x C 1 x S 1 x S/P 1 x T 3 x C 2 x 45

47 04.04.KPL Komplety DAZ do szafek prostych o szerokości 200, 250, 300 i 400 mm, z 2 drucianymi koszami, z cichym domykiem Symbol Nazwa Szer. szafki Typ ramy/ min. wys. w świetle szafki Elementy KPL Wyciąg DAZ / 2 x chrom 200 mm 550 /610 mm S 1 x, S/P 1 x, C 2 x KPL Wyciąg DAZ / 2 x chrom 250 mm 550 /610 mm S 1 x, S/P 1 x, C 2 x KPL Wyciąg DAZ / 2 x chrom 300 mm 550 /610 mm S 1 x, S/P 1 x, C 2 x KPL Wyciąg DAZ / 2 x chrom 400 mm 550 /610 mm S 1 x, S/P 1 x, C 2 x W przypadku szafki podblatowej z górną szufladą należy zamówić ramę DAZ typu S, mocowanie frontu S/P i 2 kosze, druciane bądź ARENA w zależności od szerokości frontu KPL Komplety DAZ do szafek prostych o szerokości 200, 250, 300 i 400 mm, z 3 drucianymi koszykami, z cichym domykiem Symbol Nazwa Szer. szafki Typ ramy/ min. wys. w świetle szafki Elementy KPL Wyciąg DAZ / 3 x chrom 200 mm 550 /610 mm S 1 x, S/P 1 x, C 3 x KPL Wyciąg DAZ / 3 x chrom 250 mm 550 /610 mm S 1 x, S/P 1 x, C 3 x KPL Wyciąg DAZ / 3 x chrom 300 mm 550 /610 mm S 1 x, S/P 1 x, C 3 x KPL Wyciąg DAZ / 3 x chrom 400 mm 550 /610 mm S 1 x, S/P 1 x, C 3 x 46

48 KPL/S KPL/B Komplety DAZ do szafek prostych o szerokości 200, 250, 300 i 400 mm, z 2 koszami ARENA Plus z białym (B) i jasnoszarym (S) dnem, z powłoką RustchStopp, z cichym domykiem Symbol Nazwa Szer. szafki Typ ramy/ min. wys. w świetle szafki KPL/B Wyciąg DAZ / 2 x Arena biała 200 mm 550 /610 mm KPL/S Wyciąg DAZ / 2 x Arena szara 200 mm 550 /610 mm KPL/B Wyciąg DAZ / 2 x Arena biała 250 mm 550 /610 mm KPL/S Wyciąg DAZ / 2 x Arena szara 250 mm 550 /610 mm KPL/B Wyciąg DAZ / 2 x Arena biała 300 mm 550 /610 mm KPL/S Wyciąg DAZ / 2 x Arena szara 300 mm 550 /610 mm KPL/B Wyciąg DAZ / 2 x Arena biała 400 mm 550 /610 mm KPL/S Wyciąg DAZ / 2 x Arena szara 400 mm 550 /610 mm W powyższych wyciągach istnieje możliwość domówienia i zawieszenia trzeciego kosza. Elementy S 1 x S/P 1 x C/B 2 x S 1 x S/P 1 x C/S 2 x S 1 x S/P 1 x C/B 2 x S 1 x S/P 1 x C/S 2 x S 1 x S/P 1 x C/B 2 x S 1 x S/P 1 x C/S 2 x S 1 x S/P 1 x C/B 2 x S 1 x S/P 1 x C/S 2 x 47

49 prawy lewy Komplety DAZ do szafek skośnych o szerokości 300 mm, z 3 koszykami drucianymi, z cichym domykiem Symbol Nazwa Szer. szafki Kąt Typ ramy/ min. wys. w świetle szafki KPL Wyciąg DAZ L/ 3 x chrom 300 mm 45 o 550 /610 mm KPL Wyciąg DAZ P/ 3 x chrom 300 mm 45 o 550 /610 mm KPL Wyciąg DAZ L/ 3 x chrom 300 mm 55 o 550 /610 mm KPL Wyciąg DAZ P/ 3 x chrom 300 mm 55 o 550 /610 mm Elementy S 1 x S/P 1 x C 3 x S 1 x S/P 1 x C 3 x S 1 x S/P 1 x C 3 x S 1 x S/P 1 x C 3 x Wyciągi skośne z koszami Arena (B) należy kompletować samodzielnie (rama DAZ + mocowanie skośne + kosze). 48

50 Elementy montażowe wchodzące w skład kompletów DAZ Rama DAZ Uniwersalny montaż do prawego lub lewego boku szafki, pełny wysuw, cichy domyk, obciążenie 30 kg, górna prowadnica mocowana do boku, dolne prowadzenie do dna szafki. Typ ramy Szer. x gł. x wys S x470x473mm 2 haczyki (2 poziomy) S x470x600mm 3 haczyki (3 poziomy) S x470x670mm 3 haczyki (3 poziomy) Mocowanie frontu 90 o (kpl.) S/P 16 min. C A 34 G 14 Mocowanie frontu 55 o i 45 o (kpl.) S/P Kąt 55 o Klick Klick S/P 45 o 16 min. C A G D min. E F min. C 256 B G G 45 min a D min. E F a A B C kąt 90 o D E Typ 450 Typ 550 Typ 450 Typ Typ F Typ G 10 kąt 45 o min. C 256 B G 45 Klick kąt 55 o Montaż prawo / lewo prawy Regulacja frontu G min a Klick 4 mm lewy 49

51 Elementy zawieszane wchodzące w skład kompletów DAZ Kosz ARENA Plus Drewniane dno z antypoślizgową powłoką RutschStopp w kolorze białym lub szarym C/B lub S C/B lub S C/B lub S C/B lub S Szer. x gł. x wys. 110 x 470 x 88 mm 160 x 470 x 88 mm 228 x 470 x 88 mm 295 x 470 x 88 mm Kosz druciany chromowany C C C C Szer. x gł. x wys. 110 x 470 x 75 mm 160 x 470 x 75 mm 210 x 470 x 75 mm 320 x 470 x 75 mm Kosz plastikowy z fakturowanym dnem T Szer. x gł. x wys. 102 x 470 x 68 mm Przegródki chromowane Do kosza plastikowego T (3 szt.) C Szer. x wys. 95 x 100 mm 50

52 Elementy zawieszane wchodzące w skład kompletów DAZ Kosz ARENA Plus Drewniane dno z antypoślizgową powłoką RutschStopp w kolorze białym lub szarym. Kąt Szer. x gł. x wys C/B 55 o Lewy 228 x 470 x 88 mm C/B 55 o Prawy 228 x 470 x 88 mm C/B 45 o Lewy 228 x 470 x 88 mm C/B 45 o Prawy 228 x 470 x 88 mm Kosz druciany chromowany Kąt Szer. x gł. x wys C 55 o Lewy 235 x 467 x 74 mm C 55 o Prawy 235 x 467 x 74 mm C 45 o Prawy 228 x 467 x 74 mm C 45 o Lewy 228 x 467 x 74 mm prawy lewy 51

53 Akcesoria zawieszane do ramy DAZ do samodzielnego kompletowania Listwa zawieszkowa C Szer. x gł. x wys. 18 x 468 x 60 mm Kosz plastikowy T T Szer. x gł. x wys. 103 x 280 x 54 mm 233 x 280 x 54 mm Przegródki plastikowe 2 szt. Do kosza Szerokość T Przegródki wąskie T 78 mm T Przegródki szerokie T 208 mm Haczyk podwójny C chrom 52

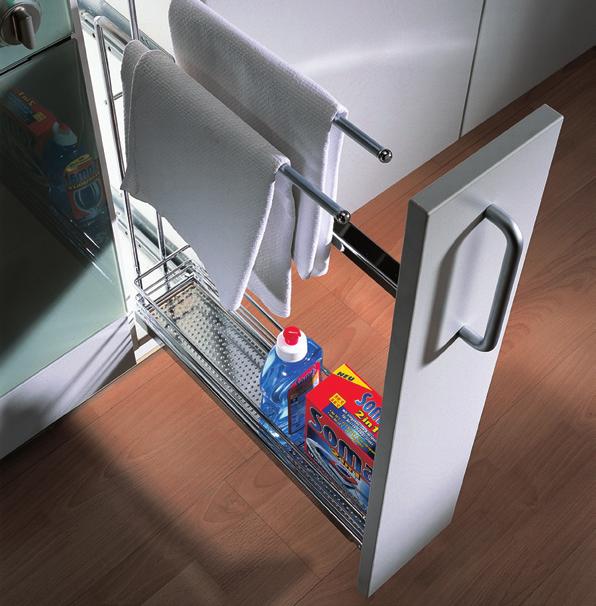

54 Wyciągi wąskie 15 z systemem cichego domykania System cichego domyku zamknąć szafkę, pozwala płynnie dzięki specjalnej konstrukcji prowadnicy umieszczonej pod półką mamy do dyspozycji całą powierzchnię użytkową bardzo wąskiej szafki, wykonane z chromowanej stali, fakturowane dno półek, idealne miejsce do przechowywania butelek i wysokich pojemników, nowy sposób łączenia stelażu z prowadnicą dzięki któremu można łatwo wypiąć a następnie wyjąć cargo i uzyskać dostęp do wnętrza szafki, prowadnice mocowane zawsze z prawej strony. 53

55 Wyciąg wąski na blachy Do przechowywania blach z piekarnika lub stolnicy C Szerokość wew. szafki Głębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 590 mm Wyciąg wąski z półeczką i wieszakiem na ręczniki Z cichym domykiem, obciążenie 6 kg, wieszaki posiadają gumowe osłonki zapobiegające zsuwaniu się ściereczek C Szerokość wew. szafki Głębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 590 mm Przegroda Pasuje do wyciągów: C, C, C, C, C, C C 54

56 Wyciąg wąski 2-półkowy Z cichym domykiem, obciążenie 12 kg C Szerokość wew. szafki Głębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 540 mm Wyciąg wąski 3-półkowy Uwaga na wysokość stelaża! Z cichym domykiem, obciążenie 12 kg C Szerokość wew. szafki Głębokość wew. szafki Wysokość wew. szafki min. 112 mm min. 481 mm min. 755 mm Wyciąg wąski 2-półkowy chromowany 45 o lewy prawy Z cichym domykiem, obciążenie 12 kg. Szerokość wew. szafki min. 112 mm C lewy Głębokość wew. szafki min. 495 mm C prawy Wysokość wew. szafki min. 540 mm 55

57 Wyciągi wąskie 15 typu PEROKO z cichym domykiem PEROKO 2 wyciąg 2-półkowy Mocowany z prawej lub lewej strony szafki C Szer. x gł. x wys. 110 x 480 x 490 mm PEROKO 3 wyciąg 3-półkowy min. 112 min min min C Uwaga na wysokość stelaża! C C Szer. x gł. x wys. 110 x 480 x 705 mm Z hamulcem i dociągiem, uniwersalny montaż do prawego lub lewego boku, druciane chromowane koszyki, w dolnym trzy stałe przegródki, obciążenie 15 kg. 56

58 Wyciągi podblatowe bez mocowania frontu PEROKO min min Montaż do prawego lub lewego boku szafki, przenośny można go zdjąć z prowadnicy i postawić, srebrny malowany proszkowo, plastikowe dna półek, obciążenie 5 kg C Szer. x gł. x wys. 96 x 475 x 505 mm Wyciąg 2-półkowy Montowany do prawego lub lewego boku szafki, chromowany, niepełny wysuw C Szer. x gł. x wys. 240 x 470 x 420 mm 57

59 Wyciągi podblatowe bez mocowania frontu Portero Przeznaczony na środki czystości, montowany do dna szafki, z cichym domykiem, srebrna prowadnica, chromowany stelaż z mlecznymi tackami, 8 przegródek C Szer. x gł. x wys. 274 x 495 x 507 mm 58

60 5 Akcesoria do szafek narożnych

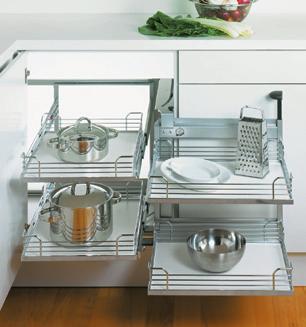

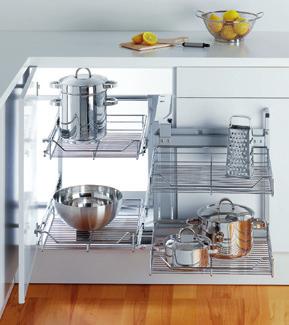

61 A MAGIC-CORNER COMFORT z systemem cichego domykania Przeznaczony jest do szafek z frontem na zawiasach. Przy wyciąganiu i odchylaniu przednich koszy, tylne przesuwają się na ich miejsce, tylne kosze można wysunąć na zewnątrz szafki na niezależnych prowadnicach z cichym domykiem, uchwyt z regulowaną wysokością gwarantuje wygodne użytkowanie, dostępne są komplety z koszami drucianymi i półkami ARENA Plus z powłoką antypoślizgową RutschStopp, cichy domyk przy zamykaniu Magic-Corner KPL Magic-Corner Comfort prawy Z ( / ) max 8 kg (290 / 390) max 8 kg max 10 kg (270/340/390) 525 min B max 10 kg 52 LM Z W LM min. X Y min. max. 90 Y (min. 450 / 500 / 550 / 600) W (290 / 390) X (270/340/390) mm 290 mm 394 mm 270 mm 446 mm mm 290 mm 444 mm 340 mm 496 mm mm 390 mm 494 mm 390 mm 546 mm mm 390 mm 494 mm 390 mm 596 mm 60

62 KPL Magic-Corner Comfort prawy Komplety Magic-Corner Comfort z koszami drucianymi chromowanymi, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki / zakres regulacji tylnej ramy Min. szer. frontu KPL Magic-Corner Comfort 900/450 Prawy, chrom mm 446 mm KPL Magic-Corner Comfort 900/450 Lewy, chrom mm 446 mm KPL Magic-Corner Comfort 900/500 Prawy, chrom mm 496 mm KPL Magic-Corner Comfort 900/500 Lewy, chrom mm 496 mm KPL Magic-Corner Comfort 1000/550 Prawy, chrom mm 546 mm KPL Magic-Corner Comfort 1000/550 Lewy, chrom mm 546 mm Kosze Kosz zew. 270 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x Kosz zew. 270 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x Kosz zew. 340 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x Kosz zew. 340 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 400 mm 2 x Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 400 mm 2 x 61

63 KPL Magic-Corner Comfort prawy Komplety Magic-Corner Comfort z koszami ARENA Plus, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki/ zakres regulacji tylnej ramy Min. szer. frontu Kosze KPL Magic-Corner Comfort 900/450 Prawy Arena/chrom* mm 446 mm Kosz zew. 270 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x KPL Magic-Corner Comfort 900/450 Lewy Arena/chrom* mm 446 mm Kosz zew. 270 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x KPL Magic-Corner Comfort 900/500 Prawy Arena mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x KPL Magic-Corner Comfort 900/500 Lewy Arena mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 290 x 400 mm 2 x KPL Magic-Corner Comfort 1000/550 Prawy Arena mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 400 mm 2 x KPL Magic-Corner Comfort 1000/550 Lewy Arena mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 400 mm 2 x * Do frontu 450 mm w Magic-Corner Comfort kosz przedni nie występuje w wersji Arena, dostępny jest komplet z koszami mieszanymi (drut + ARENA Plus). 62

64 MAGIC-CORNER STANDARD z systemem cichego domykania max 9 kg max 7 kg X min. 525 max 9 kg max 7 kg Nowy łatwiejszy sposób regulacji frontu, przeznaczony do szafek w których front mocowany jest do ramy Magic-Corner, po wysunięciu przednich koszy tylne przesuwają się na ich miejsce (nie wyjeżdżają na zewnątrz), 498 ama 5.21.S 5.22.S 5.23.S 5.24.S 5.23.S 5.24.S KPL max 9 kg max 9 kg Magic-Corner Standard prawy Z 470 Z 470 LM X X LM 470 Y 0 max 7 kg max 7 kg X max.75 Y 415 max. 80 Z LM min. Y min. X mm mm 440 mm 490 mm 496 mm 546 mm min. 730 dla frontu 600 mm mm 390 mm min. 535 min dla frontu 600 mm Kosz mm 395 mm 446 mm 295 mm C 2 x C 2 x C 4 x C 63 operacja otwierania szafki i wysuwania koszy odbywa się za pomocą jednego płynnego ruchu, system max SoftStopp 9 kg zamknąć szafkę, max 9 kg Z 470 X LM 470 pozwala cicho i łagodnie max 7 kg dwie ramy z regulacją szerokości pozwalają zamontować Magic-Corner w szafkach o szerokości wew. od 860 do 1071 mm (szersze szafki należy zaślepić), dostępne są komplety z koszami drucianymi oraz max z półkami ARENA Plus z powłoką antypoślizgową 7 kg RutschStopp. X max.75 Y min. 730 dla frontu 600 mm 525 min. 535

65 05.01.KPL Magic-Corner Standard prawy Komplety Magic-Corner Standard z koszami drucianymi chromowanymi, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki/ zakres regulacji tylnej ramy Min. szer. frontu Kosze KPL Magic-Corner Standard 900/400 Prawy, chrom mm 396 mm Kosz zew. 270 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 900/400 Lewy, chrom mm 396 mm Kosz zew. 270 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 900/450 Prawy, chrom mm 446 mm Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 900/450 Lewy, chrom mm 446 mm Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 950/500 Prawy, chrom mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 950/500 Lewy chrom mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 1000/550 Prawy, chrom mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL Magic-Corner Standard 1000/550 Lewy, chrom mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x 64

66 KPL/B Magic-Corner Standard prawy Komplety Magic-Corner Standard z koszami ARENA Plus, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki/ zakres regulacji tylnej ramy Min. szer. frontu Kosze KPL/B Magic-Corner Standard 900/450 Prawy, Arena biała mm 446 mm Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/S Magic-Corner Standard 900/450 Prawy, Arena szara mm 446 mm Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/B Magic-Corner Standard 900/450 Lewy, Arena biała mm 446 mm Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/S Magic-Corner Standard 900/450 Lewy, Arena szara mm 446 mm Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/B Magic-Corner Standard 950/500 Prawy, Arena biała mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/S Magic-Corner Standard 950/500 Prawy, Arena szara mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/B Magic-Corner Standard 950/500 Lewy, Arena biała mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/S Magic-Corner Standard 950/500 Lewy, Arena szara mm 496 mm Kosz zew. 340 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/B Magic-Corner Standard 1000/550 Prawy, Arena biała mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/S Magic-Corner Standard 1000/550 Prawy, Arena szara mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x KPL/B Magic-Corner Standard 1000/550 Lewy, Arena biała mm 546 mm Kosz zew. 390 x 470 mm - 2 x Kosz wew. 390 x 470 mm 2 x KPL/S Magic-Corner Standard 1000/550 Lewy, Arena szara mm 546 mm Kosz zew. 390 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x 65

67 Magic-Corner Standard Highboard (wysoki) z systemem cichego domykania KPL Magic-Corner wysoki prawy KPL Magic-Corner wysoki lewy Komplety Magic-Corner Standard (wysoki) z koszami drucianymi chromowanymi, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki/ zakres regulacji ramy Min. szer. frontu KPL Magic-Corner Standard H. 900/450 Prawy, chrom mm 446 mm KPL Magic-Corner Standard H. 900/450 Lewy, chrom mm 446 mm Kosze Kosz zew. 295 x 470 mm 4 x Kosz wew. 390 x 470 mm 4 x Kosz zew. 295 x 470 mm 4 x Kosz wew. 390 x 470 mm 4 x Komplety Magic-Corner Standard (wysoki) z koszami ARENA Plus, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki/ zakres regulacji ramy Min. szer. frontu KPL/B Magic-Corner Standard H. 900/450 Prawy, Arena biała mm 446 mm KPL/S Magic-Corner Standard H. 900/450 Prawy, Arena szara mm 446 mm KPL/B Magic-Corner Standard H. 900/450 Lewy, Arena biała mm 446 mm KPL/S Magic-Corner Standard H. 900/450 Lewy, Arena szara mm 446 mm Kosze Kosz zew. 295 x 470 mm 4 x Kosz wew. 390 x 470 mm 4 x Kosz zew. 295 x 470 mm 4 x Kosz wew. 390 x 470 mm 4 x Kosz zew. 295 x 470 mm 4 x Kosz wew. 390 x 470 mm 4 x Kosz zew. 295 x 470 mm 4 x Kosz wew. 390 x 470 mm 4 x 66

68 Magic-Corner Flex z systemem cichego domykania KPL Magic-Corner Flex prawy KPL Magic-Corner Flex lewy Już w pierwszej fazie otwierania szafki kosze wysuwają się półłukiem omijając uchwyt szafki stojącej prostopadle. Komplety Magic-Corner Flex z koszami drucianymi chromowanymi, z systemem cichego domykania Symbol Nazwa Szer. wew. szafki/ /zakres regulacji ramy Min. szer. frontu KPL Magic-Corner Fel x 900/400 Prawy, chrom mm 396 mm KPL Magic-Corner Flex 900/400 Lewy, chrom mm 396 mm KPL Magic-Corner Flex 900/400 Prawy, plastik* mm 396 mm KPL Magic-Corner Flex 900/400 Lewy, plastik* mm 396 mm KPL Magic-Corner Flex 980/450 Prawy, chrom mm 446 mm KPL Magic-Corner Felx 980/450 Lewy, chrom mm 446 mm * Kosz przedni wykonany jest z transparentnego, wytrzymałego tworzywa z fakturowanym dnem. Kosze Kosz zew. 270 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x Kosz zew. 270 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x Kosz zew. 280 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x Kosz zew. 280 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x Kosz zew. 295 x 470 mm 2 x Kosz wew. 390 x 470 mm 2 x Z max 9 kg X 25 max 9 kg max 7 kg max 7 kg 525 min LM min max. 75 Z min. LM min. Y min. X min Y X min mm 370 mm 396 mm 270 mm mm 370 mm 396 mm 280 mm mm 420 mm 446 mm 295 mm 67

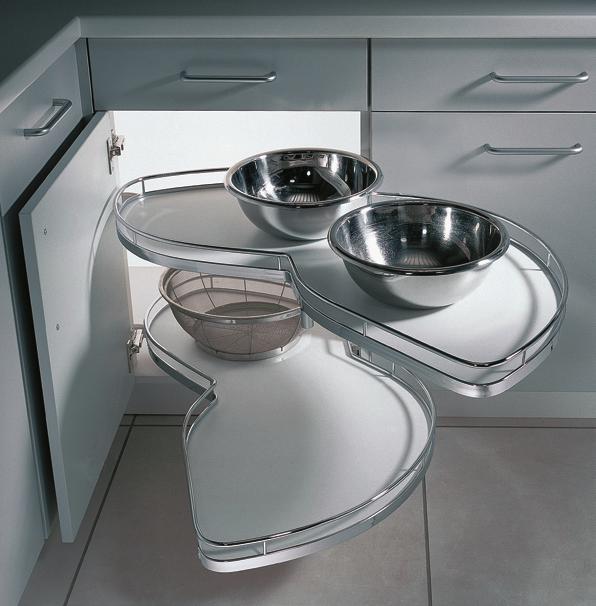

69 Półki LE MANS (ARENA Plus) Półki Le Mans są przeznaczone do szafek narożnych z frontem na zawiasach, każdą z półek można płynnym ruchem wysunąć na zewnątrz szafki, obciążenie 1 półki 20 kg, kąt otwarcia szafki 90 o, wymagana głębokość szafki 500 mm, wykończone antypoślizgową powierzchnią RutschStopp, białe lub jasnoszare dno półek, wysokość osi montowanej góra/dół: mm, hamulce montowane w dolnym ramieniu półek pozwalają cicho zamknąć front szafki (jako opcja) KPL 900 mm KPL 1000 mm KPL 1000 mm max. 25 max. 65 min

70 Półki Le Mans prawe Komplety prawe z białym (B) i jasnoszarym (S) dnem Symbol Nazwa Wysokość osi Zew. szer. szafki Szer. frontu KPL/B KPL/S Półki Le Mans 450 białe Półki Le Mans 450 szare 900 mm 450 mm KPL/B KPL/S Półki Le Mans 500 białe Półki Le Mans 500 szare mm 1000 mm 500 mm KPL/B KPL/S Półki Le Mans 600 białe Półki Le Mans 600 szare 1000 mm 600 mm Półki Le Mans lewe Komplety lewe z białym (B) i jasnoszarym (S) dnem Symbol Nazwa Wysokość osi Zew. szer. szafki Szer. frontu KPL/B KPL/S Półki Le Mans 450 białe Półki Le Mans 450 szare 900 mm 450 mm KPL/B KPL/S Półki Le Mans 500 białe Półki Le Mans 500 szare mm 1000 mm 500 mm KPL/B KPL/S Półki Le Mans 600 białe Półki Le Mans 600 szare 1000 mm 600 mm Hamulce do Le Mans (2 szt.) Pozwala na ciche zamknięcie frontu szafki, montowane w ramieniu półki LE MANS S 69

71 Półki LE MANS HIGHBOARD (Arena Plus) Obciążenie 1 półki 20 kg, wymagana głębokość szafki 500 mm, wykończone antypoślizgową powierzchnią RutschStopp, białe lub jasnoszare dno półki, hamulce jako opcja ( S), w skład kompletu wchodzą cztery półki i oś, wys. osi mocowanej do dołu i boku 1260 mm. Półki Le Mans prawe Komplety LE MANS prawe z białym (B) i jasnoszarym (S) dnem Symbol Nazwa Wysokość wew. Zew. szer. szafki Szer. frontu KPL/B KPL/S Półki Le Mans 450 białe Półki Le Mans 450 szare 900 mm 450 mm KPL/B KPL/S Półki Le Mans 500 białe Półki Le Mans 500 szare min mm 1000 mm 500 mm KPL/B KPL/S Półki Le Mans 600 białe Półki Le Mans 600 szare 1000 mm 600 mm Półki Le Mans lewe Komplety LE MANS lewe z białym (B) i jasnoszarym (S) dnem Symbol Nazwa Wysokość wew. Zew. szer. szafki Szer. frontu KPL/B KPL/S Półki Le Mans 450 białe Półki Le Mans 450 szare 900 mm 450 mm KPL/B KPL/S Półki Le Mans 500 białe Półki Le Mans 500 szare min mm 1000 mm 500 mm KPL/B KPL/S Półki Le Mans 600 białe Półki Le Mans 600 szare 1000 mm 600 mm 70

72 Obrotnice ARENA Plus Komplet obrotowy 4/4 koła Do szafek z frontem na zawiasach, półki drewniane pokryte białym lub jasnoszarym laminatem z powłoką antypoślizgową RustchStopp, obciążenie 20 kg na półkę. ø min. 500 Max wys. osi Średnica Kolor dna C/B 870 mm 750 mm biały C/S 870 mm 750 mm szary Komplet obrotowy 3/4 koła ø 700 ø C C 900 min Max wys. osi Średnica Kolor dna C/B 870 mm 700 mm biały C/S 870 mm 700 mm szary C/B 870 mm 820 mm biały C/S 870 mm 820 mm szary 71

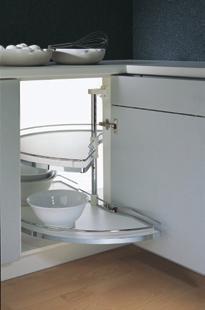

73 Obrotnice ARENA Plus Komplet obrotowy 1/2 koła C min C min C min C min S odbojnik zakładany na bok półki aby nie uszkodzić frontu. Wysokość osi Średnica Szer. frontu Kolor dna C/B 540 mm 750 mm min. 450 mm biały C/S 540 mm 750 mm min. 450 mm szary C/B 540 mm 850 mm min. 500 mm biały C/S 540 mm 850 mm min. 500 mm szary Komplet obrotowy 45 o ø Max wys. osi Średnica Kolor dna C/B 870 mm 820 mm biały C/S 870 mm 820 mm szary 72

74 Obrotnice druciane chromowane Do szafek z frontem na zawiasach, obciążenie 20 kg na półkę KPL W skład kompletów KPL i KPL wchodzą 2 półki 1/2 koła. Komplety Symbol Nazwa Szafka Wysokość Skład KPL Obrotnica 4/4-750-C 900 x 900 mm mm C C 2 x KPL Obrotnica 3/4-700-C 800 x 800 mm mm C C 2 x KPL Obrotnica 3/4-820-C 900 x 900 mm mm C C 2 x KPL Obrotnica 1/2-750-C 900 x 475 mm 652 mm C C 2x S KPL Obrotnica 1/2-850-C 1000 x 525 mm 652 mm C C 2x S 73

75 Elementy składowe obrotnic drucianych Półka chromowana 4/4 koła (1 szt.) ø min. 500 Wym. szafki Średnica C 900 x 900 mm 750 mm Półka chromowana 3/4 koła (1 szt.) ø 700 ø C C C C 510 Wym. szafki Średnica C 800 x 800 mm 700 mm C 900 x 900 mm 820 mm Oś do półek 3/4 i 4/4 koła Mocowana góra/dół C C Regulacja wysokości mm mm Oś mocowana tylko do dna szafki C Wysokość 477 mm 74

76 Półka chromowana 1/2 koła (1 szt.) C min C min C min C min Szer. szafki Średnica Szer. frontu C 900 mm 750 mm min. 450 mm C 1000 mm 850 mm min. 500 mm Oś do półki 1/2 koła Z górnym mocowaniem do boku C C Regulacja wysokości 495 mm 652 mm Zaczep dolnej półki Przykręcony do frontu pozwala wysunąć dolną półkę razem z drzwiami C 75

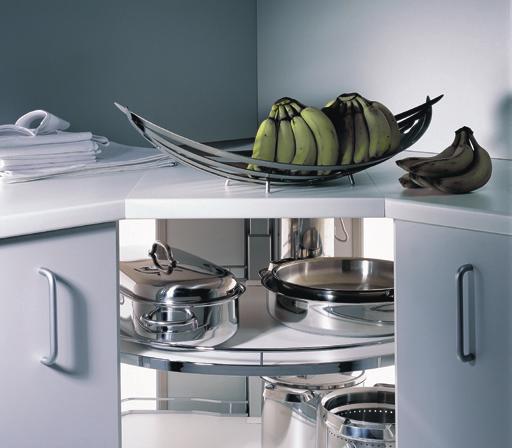

77 Karuzela REVO 45 o Karuzela z frontem wciskanym do środka szafki, po wykonaniu pełnego obrotu karuzela ustawia się w pozycji wyjściowej, możliwość regulacji wysokości półek, szerokość szafki 900 x 900 mm, wysokość w świetle szafki 702 mm, dwie półki ARENA ø 810 mm, drewniane dno z powłoką antypoślizgową i chromowanymi relingami. 76

78 Karuzela REVO 45 o ø ,5 min. R , Półka ARENA Plus z powłoką antypoślizgową. Deska bukowa olejowana, montowana na blacie roboczym o grubości 40 mm (szer. 671 mm, gł. 449 mm, wys. 60 mm). Front satynowany stal szczotkowana (wys. 688 mm) Front aluminiowy (wys. 688 mm) faktura w drobne prążki Komplety REVO 45 o Symbol Nazwa Wymiary szafki Skład KPL/SA KPL/A KPL/SA KPL/A Revo 45 / satyna / z deską Revo 45 / aluminium / z deską Revo 45 / satyna / bez deski Revo 45 / aluminium / bez deski 900 x 900 mm Mechanizm, 2 półki Arena białe, front ze stali szczotkowanej, deska bukowa Mechanizm, 2 półki Arena białe, front aluminiowy poprzecznie prążkowany, deska bukowa Mechanizm, 2 półki Arena białe, front ze stali szczotkowanej Mechanizm, 2 półki Arena białe, front aluminiowy poprzecznie prążkowany KPL* Revo 45 Mechanizm, 2 półki Arena białe * System do szafki z frontem własnym. 77

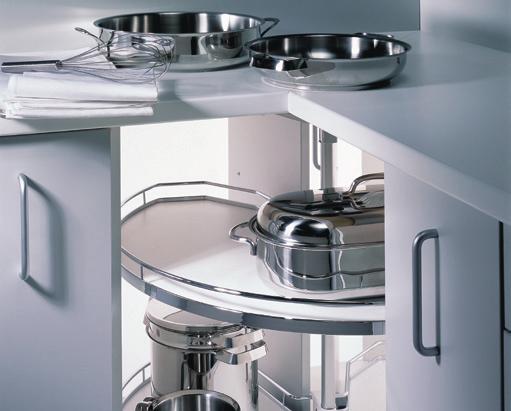

79 Karuzela REVO 90 o Karuzela do szafki narożnej którą otwieramy poprzez naciśnięcie i wepchnięcie frontów do środka szafki. Po wykonaniu pełnego obrotu ustawia się w pozycji wyjściowej, możliwość regulacji wysokości górnej półki, szerokość szafki 900 x 900 mm lub 800 x 800 mm, wysokość mm, w skład kompletu wchodzą: 2 półki, mechanizm z osią, kątownik stabilizujący, dostępne są komplety z półkami ARENA Plus (biała i szara), z koszami drucianymi chromowanymi oraz z półkami plastikowymi w kolorze szarym. 78

80 Stelaż do tego rodzaju szafki należy zamawiać indywidualnie , / , Komplety REVO 90 o Symbol Nazwa Szafka Średnica półki KPL/90/B Karuzela REVO 90 Arena biała 900 x 900 mm 810 mm KPL/80/B Karuzela REVO 90 Arena biała 800 x 800 mm 710 mm KPL/90/S Karuzela REVO 90 Arena szara 900 x 900 mm 810 mm KPL/90 Karuzela REVO 90 chrom 900 x 900 mm 800 mm KPL/80 Karuzela REVO 90 chrom 800 x 800 mm 710 mm KPL/90 Karuzela REVO 90 plastik (szary) 900 x 900 mm 800 mm KPL/80 Karuzela REVO 90 plastik (szary) 800 x 800 mm 710 mm 900 mm G = A-B-C + 92,5 mm G B A G D-5 W D-6 D A Y B D-Y-8 A D-W-8 B D-5 D-6 C 800 mm S = A-B-C + 142,5 mm S B A S D-5 W D-6 D A Y B D-Y-8 A D-W-8 B D-5 D-6 C B C G 427,5 422,5 417,5 412,5 S 377,5 372,5 367,5 362,5 79

81 HKB półki na prowadnicach Półka 1/2 koła wysuwana na prowadnicy, srebrna (1 szt.) Średnica Obciążenie C 770 mm 8 kg S 890 mm 10 kg Mocowanie półki 1/2 koła (1 szt.) S Komplety HKB Symbol Nazwa Szer. szafki Skład KPL HKB ½ koła ø 770 mm 870 mm 2 półki 770 mm + 2 mocowania KPL HKB ½ koła ø 890 mm 1000 mm 2 półki 890 mm + 2 mocowania 26 Ø x 36 b x6 a y z t l t y a b x min. l z min S S

82 6 Kosze i półki ARENA na prowadnicach

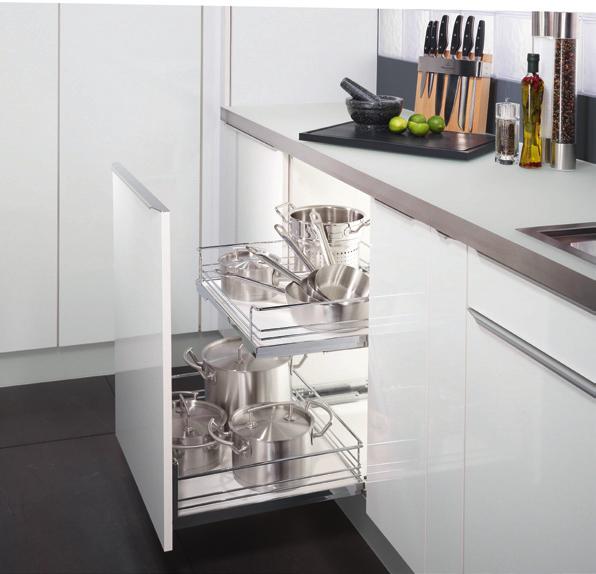

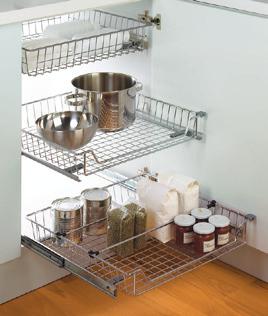

83 KOBRA kosze wewnętrzne z prowadnicami w komplecie Kosz z niepełnym wysuwem 15 21,5 16 3x5, , LM = Szerokość w świetle 26 Kosz z pełnym wysuwem LM = Szerokość w świetle 16 21, Dobór dystansów bez dystansów z 2 dystansami 15 mm z 2 dystansami 26 mm z 4 dystansami 15 mm z 4 dystansami 2 x 15 mm, 2 x 26 mm z 4 dystansami 26 mm Szerokość w świetle szafki Szer. szafki 275 mm mm 400 mm mm mm 550 mm mm Schemat dla koszy KOBRA z pełnym wysuwem. 82

84 Kobra Plus kosz druciany z cichym domykiem Prowadnice z pełnym wysuwem i hamulcem. Głębokość szafki 510 mm, wys. kosza 80 mm, max. obciążenie 20 kg. Szer. szafki Szer. kosza C 300 mm 225 mm C 400 mm 330 mm C 450 mm* 390 mm C 500 mm 425 mm C 550 mm 485 mm C 600 mm 530 mm * min. w świetle 418 mm Kobra kosz druciany Prowadnice z niepełnym wysuwem. Głębokość szafki 505 mm, wys. kosza 80 mm, max. obciążenie 20 kg. Szer. szafki Szer. kosza C 300 mm 225 mm C 400 mm 330 mm C 450 mm* 390 mm C 500 mm 425 mm C 550 mm 485 mm C 600 mm 530 mm * min. w świetle 418 mm Dystans prowadnicy (1 szt.) Stosowane do szafek z frontem na zawiasach, pozwalają ominąć otwarty front. Należy zamawiać 2 szt. na kosz S S Szerokość 15 mm 26 mm Klips Zakładany na narożnik kosza, aby nie uszkodzić frontu S 83

85 Kosze druciane wewnętrzne i zewnętrzne do prowadnic Tandem (BLUM) Komplety kosz zewnętrzny i kosz wewnętrzny z prowadnicami z cichym domykiem Symbol Nazwa Szerokość szafki Elementy KPL Komplet 2 koszy z pełnym wysuwem i hamulcem 400 mm KPL Komplet 2 koszy z pełnym wysuwem i hamulcem 450 mm KPL Komplet 2 koszy z pełnym wysuwem i hamulcem 500 mm KPL Komplet 2 koszy z pełnym wysuwem i hamulcem 600 mm C, C O 2 x, O 2 x C, C O 2 x, O 2 x C, C O 2 x, O 2 x C, C O 2 x, O 2 x Kosze wewnętrzne do szafek na zawiasach, należy zamawiać oddzielnie: kosz, komplet prowadnic, listwa dystansowa. 84

86 Kosz chromowany zewnętrzny Głębokość szafki 505 mm, gł. kosza 480 mm, wys. kosza 140 mm. Szer. szafki Szer. kosza C 400 mm 345 mm C 450 mm 395 mm C 500 mm 445 mm C 600 mm 545 mm Mocowanie frontu (1 szt.) Należy zamawiać dwie sztuki do jednego kosza zewnętrznego O Kosz chromowany wewnętrzny Głębokość szafki 505 mm, gł. kosza 476 mm, wys. kosza 120 mm. Szer. szafki Szer. kosza C 400 mm 345 mm C 450 mm 395 mm C 500 mm 445 mm C 600 mm 545 mm Do szafki z frontem na zawiasach C* 450 mm 370 mm C* 500 mm 420 mm C* 600 mm 520 mm * węższe o dystans 25 mm Listwa dystans prowadnicy Stosowany w szafkach z zawiasami, szerokość 25 mm C chrom Prowadnice Tandem (560H5000B) z hamulcem pełny wysuw Długość 500 mm, obciążenie do 30 kg O 85

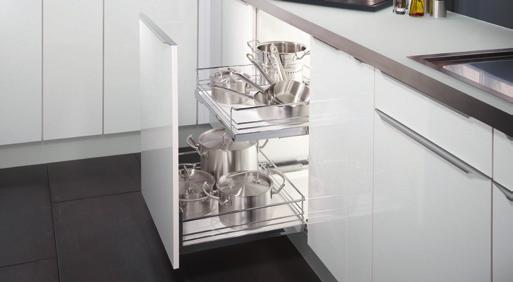

87 Półki ARENA Plus wewnętrzne i zewnętrzne do prowadnic Tandem (BLUM) Komplety półka ARENA Plus zewnętrzna i wewnętrzna z białym (B) i jasnoszarym (S) dnem, z powłoką antypoślizgową RutschStopp i z prowadnicami z cichym domykiem Symbol Nazwa Szerokość szafki Elementy KPL/B Komplet ARENA Plus biała do mm C/B, C/B, O 2 x, O 2 x KPL/S Komplet ARENA Plus szara do mm C/S, C/S, O 2 x, O 2 x KPL/B Komplet ARENA Plus biała do mm C/B, C/B, O 2 x, O 2 x KPL/S Komplet ARENA Plus szara do mm C/S, C/S, O 2 x, O 2 x KPL/B Komplet ARENA Plus biała do mm C/B, C/B, O 2 x, O 2 x KPL/S Komplet ARENA Plus szara do mm C/S, C/S, O 2 x, O 2 x KPL/B Komplet ARENA Plus biała do mm C/B, C/B, O 2 x, O 2 x KPL/S Komplet ARENA Plus szara do mm C/S, C/S, O 2 x, O 2 x 86 Półki wewnętrzne do szafek z zawiasami, należy zamawiać oddzielnie: półka, komplet prowadnic, listwa dystansowa.

88 Półka ARENA Plus zewnętrzna Głębokość szafki 505 mm, gł. kosza 491 mm, wys. kosza 165 mm. Należy domówić dwie sztuki mocowań frontu O z białym lub jasnoszarym dnem. Szer. szafki Szer. kosza C/B lub S 400 mm 353 mm C/B lub S 450 mm 403 mm C/B lub S 500 mm 453 mm C/B lub S 600 mm 553 mm Półka ARENA Plus wewnętrzna Głębokość szafki 505 mm, gł. kosza 488 mm, wys. kosza 125 mm, z białym lub jasnoszarym dnem. Szer. szafki Szer. kosza C/B lub S 400 mm 352 mm C/B lub S 450 mm 402mm C/B lub S 500 mm 452 mm C/B lub S 600 mm 552 mm Półka wewnętrzna do szafki z zawiasami. Szer. szafki Szer. kosza C/B lub S 450 mm 377 mm C/B lub S 500 mm 427 mm C/B lub S 600 mm 527 mm Listwa dystans prowadnicy Stosowany w szafce z zawiasami, szerokość 25 mm C chrom Prowadnice Tandem (560H5000B) z hamulcem pełny wysuw Długość 500 mm, obciążenie do 30 kg, pełny wysuw, cichy domyk O 87

89 88

90 7 Wkłady na sztućce i maty

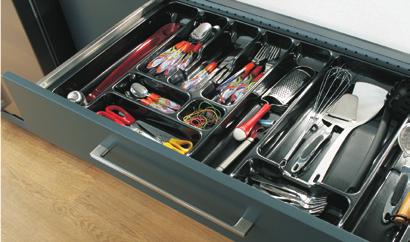

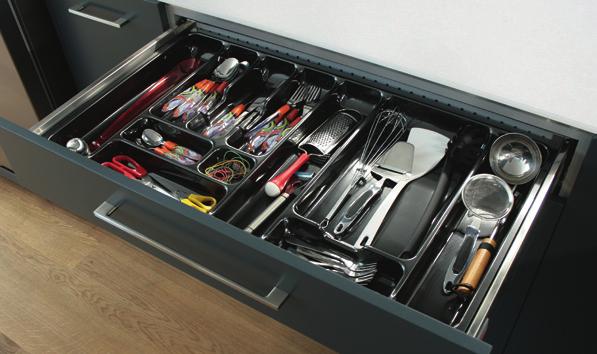

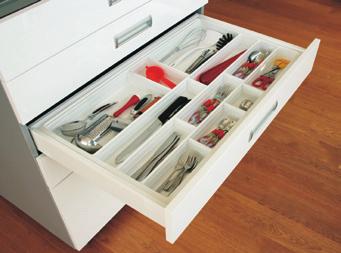

91 ExZELLENT II wkład na sztućce CARBON CL CL CL CL CL CL CL CL CL Do szuflady o szerokości frontu 300 mm 400 mm 450 mm 500 mm 600 mm 800 mm 900 mm 1000 mm 1200 mm Z tworzywa w kolorze czarnografitowym z połyskiem, do szuflady o głębokości 500 mm, z możliwością docięcia krawędzi (schemat poniżej) L 40 L 45 L 50 L 60 L 80 L L L L 90

92 Wkłady na sztućce FUTURA Głębokość wkładu 490 mm (do szuflady o głębokości mm) Do szuflady o szerokości frontu S L 300 mm S L 400 mm S L 450 mm S L 500 mm S L 600 mm S L 800 mm S L 900 mm S L 1000 mm S L 1200 mm Głębokość wkładu 440 mm (do szuflady o głębokości mm) Do szuflady o szerokości frontu S K 300 mm S K 400 mm S K 450 mm S K 500 mm S K 600 mm S K 800 mm S K 900 mm S K 1000 mm Z tworzywa w kolorze srebrnoszarym, z możliwością docięcia krawędzi, możliwość indywidualnego podziału za pomocą przegródek. Podziałka służy do dodatkowego podziału komór we wkładach od S (szara) 91

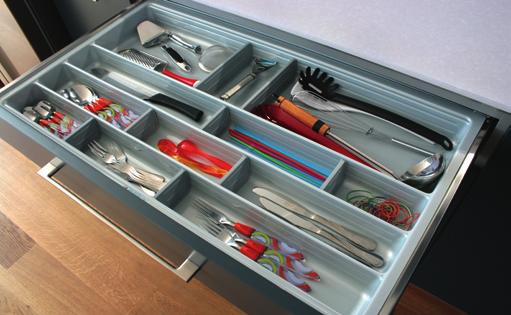

93 SCOOP II wkłady na sztućce Z lekko błyszczącego, jasnoszarego tworzywa, podziałki wchodzące w skład produktu, pozwolą dokładnie podzielić przestrzeń komory, w skład kompletu podziałek wchodzą 3 krótkie i 1 długa, z możliwością docięcia krawędzi, do szuflady o głębokości 500 mm, dodatkowy komplet podziałek S. L = głębokość wkładu 490 mm (do szuflady o głębokości mm) Do szuflady o szer. frontu Podziałki SL 300 mm bez podziałek SL 400 mm bez podziałek SL 450 mm bez podziałek SL 500 mm 1 komplet SL 600 mm 1 komplet SL 800 mm 2 komplety SL 900 mm 2 komplety SL 1000 mm 3 komplety SL 1200 mm 3 komplety S Kuwetka w kolorze szarym L L L L L L L L L 92

94 SCOOP II wkłady na sztućce Z tworzywa w kolorze białym z połyskiem, wkład z poprzecznymi komorami, które można dowolnie podzielić krótkimi i długimi podziałkami, dodatkowy komplet podziałek (3 krótkie i 1 długa) B, do szuflady o głębokości 500 mm, z możliwością docięcia krawędzi (schemat poniżej). L = głębokość wkładu 490 mm (do szuflady o głębokości mm) Do szuflady o szerokości frontu Podziałki BL 300 mm bez podziałek BL 400 mm bez podziałek BL 450 mm bez podziałek BL 500 mm 1 komplet BL 600 mm 1 komplet BL 800 mm 2 komplety BL 900 mm 2 komplety BL 1000 mm 3 komplety BL 1200 mm 3 komplety L L L L L L L L 120 L 93

95 Maty antypoślizgowe TOPSOFT Jasnoszara, elastyczna, faktura groszki. Przycinana z metra. Szerokość S 1500 mm MODERN LINE mata antypoślizgowa w formatkach Srebrnoszara, elastyczna, faktura poprzeczny prążek. Przycięta pod wymiar szuflady Tandembox. Do szuflady Szer. x gł S 300 mm 178 x 475 mm S 400 mm 278 x 475 mm S 450 mm 328 x 475 mm S 500 mm 378 x 475 mm S 600 mm 478 x 475 mm S 800 mm 678 x 475 mm S 900 mm 778 x 475 mm S 1000 mm 878 x 475 mm S 1200 mm 1078 x 475 mm Przycięta pod wymiar szuflady Inno Tech. Do szuflady Szer. x gł S 600 mm 484 x 464 mm S 800 mm 684 x 464 mm S 900 mm 784 x 464 mm AGO SOFT mata antypoślizgowa w formatkach O silnych właściwościach antypoślizgowych, srebrnoszara, sztywna, faktura małe romby. Przycięta pod wymiar szuflady Tandembox. Do szuflady Szer. x gł S 300 mm 178 x 475 mm S 400 mm 278 x 475 mm S 450 mm 328 x 475 mm S 500 mm 378 x 475 mm S 600 mm 478 x 475 mm S 800 mm 678 x 475 mm S 900 mm 778 x 475 mm S 1000 mm 878 x 475 mm S 1200 mm 1078 x 475 mm 94

96 Mata do szafki zlewozmywakowej AQUA-NON Do docięcia pod szerokość szafki. Zatrzymuje około 6 litrów płynu na 1 m 2 powierzchni. Wymiary S Szara 2000 x 580 mm SN Szara, powleczona folią ze stali nierdzewnej 2000 x 580 mm 95

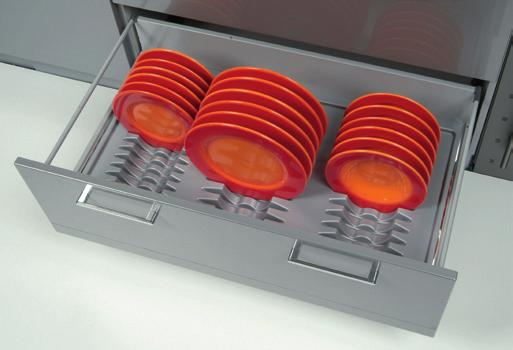

97 Wkład na talerze Do szuflady o głębokości 500 mm. Do szuflady Głębokość Szerokość S 900 mm mm mm 96

98 8 Akcesoria do szafek górnych

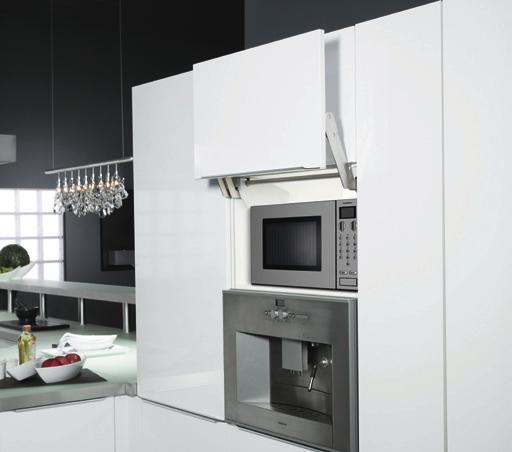

99 EWIVA mechanizm równoległego otwierania szafek górnych Nowy mechanizm z wyhamowaniem w dwóch kierunkach góra/dół oraz nowoczesnym systemem mocowań i regulacji frontu. W tym systemie można dopasować siłę udźwigu do ciężaru frontu poprzez odpowiednie dobranie siłowników. Po montażu, za pomocą specjalnych śrub regulujących istnieje możliwość doregulowania pracy mechanizmu. Wysokość w świetle szafki min. 323 mm, unoszenie frontu na wysokość 386 mm, głębokość szafki min. 275 mm, szerokość wew. zajmowana przez mechanizm 32 mm (x2), odległość na jaką front odchodzi od czoła szafki 160 mm. 98

100 Komplety EWIVA Symbol Nazwa Szerokość frontu Ciężar frontu KPL EWIVA mm 2,5 4,8 kg KPL EWIVA 900 max 900 mm 2,5 4,8 kg KPL EWIVA 1200 max 1200 mm 3,3 6,8 kg KPL EWIVA 1500 max 1500 mm 5,3 8,0 kg W przypadku frontów, których waga nie mieści się w powyższych przedziałach, można oddzielnie zamawiać mechanizm i siłowniki. Elementy do samodzielnego kompletowania Symbol Nazwa Szerokość frontu S Mechanizm równoległy z hamulcem max. 900 mm S Mechanizm równoległy z hamulcem max mm S Mechanizm równoległy z hamulcem max mm Symbol Nazwa Obciążenie S Siłowniki EWIVA 2 szt. 2,5 4,8 kg S Siłowniki EWIVA 2 szt. 3,3 6,6 kg S Siłowniki EWIVA 2 szt. 5,3 8 kg Symbol S Nazwa Adapter do profilu 19 mm - komplet regulacja

101 EWIVA mechanizm równoległego otwierania szafek górnych System szybkiego montażu i regulacji ClickFixx w mechaniźmie EWIVA pozwala na szybki montaż i demontaż frontu oraz beznarzędziową regulację frontu we wszystkich płaszczyznach. 100

102 Huwilift E-Senso, E-Verso, E-Strato mechanizmy do szafek górnych otwieranych elektrycznie Huwilift E-Senso Huwilift E-Strato Huwilift E-Verso 101

103 Huwilift E-Senso otwierany elektrycznie Elektryczne otwieranie szafki za pomocą pilota, do szafek o wysokości od 540 do 900 mm z dwoma frontami równoległymi, bezpieczne otwieranie/zamykanie, automatycznie zatrzymuje się, jeśli napotka przeszkodę na swojej drodze, napięcie zasilania: V / Hz, miękki i cichy domyk. Zestaw: Wysokość korpusu (mm) H Dla frontów (kg) W KPL 550 ( ) 2,5-6,5 na zamówienie KPL 6-11 na zamówienie KPL 9,5-18 na zamówienie KPL na zamówienie KPL 600( ) 2,5-6 na zamówienie KPL 5,5-10 na zamówienie KPL 7,5-17 na zamówienie KPL na zamówienie KPL 650( ) 3-5,5 na zamówienie KPL 5,5-9 na zamówienie KPL 7-14,5 na zamówienie KPL 10,5-18,5 na zamówienie KPL 720( ) 3-5 na zamówienie KPL 4,5-8 na zamówienie KPL 7-14 na zamówienie KPL 9-16,5 na zamówienie KPL 800( ) 4,5-8 na zamówienie KPL 7-11 na zamówienie KPL 9-14 na zamówienie KPL 865( ) 5-10 na zamówienie KPL 7-12 na zamówienie Akcesoria dodatkowe Element pomocniczy z podłużnymi otworami dla profilu aluminiowego 20 mm (zamawiać 2 szt. na szafkę) (1 szt.) Używać zawiasów 110 o Element dodatkowy dla profilu aluminiowego 20 mm (zamawiać 2 szt. na szafkę) (1 szt.) 102 Powyżej szerokości korpusu 600 mm zaleca się domówienie zawiasu środkowego (1 szt.)

104 Huwilift E-Senso Szczegóły montażu T W U V α H *) K 2 **) K D * ) 5 R * ) K α D H R T U V W 550 ( ) , , ( ) , , ( ) , , ( ) , , ( ) , , ( ) , ,

105 Huwilift E-Verso otwierany elektrycznie Elektryczne otwieranie szafki za pomocą pilota, bezpieczne otwieranie/zamykanie, automatycznie zatrzymuje się, jeśli napotka przeszkodę na swojej drodze, napięcie zasilania: V / Hz, miękki i cichy domyk. Zestaw: Należy domówić: Poprzeczny drążek stabilizujący + Numer Długość Model artykułu drążka na zam. Wysokość korpusu (mm) H Dla frontów (kg) W KPL 420 2,5-5 na zamówienie KPL 4-9 na zamówienie KPL 6-12 na zamówienie KPL na zamówienie KPL ,5 na zamówienie KPL 4-8 na zamówienie KPL 6-14 na zamówienie KPL 8-16 na zamówienie KPL ,5 na zamówienie KPL 4-8 na zamówienie KPL 6-11 na zamówienie KPL 8-15 na zamówienie KPL 700 3,5-6,5 na zamówienie KPL 6-10 na zamówienie KPL 8,5-14 na zamówienie KPL ,5 na zamówienie KPL 5-9,5 na zamówienie KPL 8-12 na zamówienie 104

106 Huwilift E-Verso Akcesoria dodatkowe Uchwyt mocujący do ramki aluminiowej 20 mm (2 sztuki) Szczegóły montażu

107 Huwilift E-Strato otwierany elektrycznie Elektryczne otwieranie szafki za pomocą pilota, bezpieczne otwieranie/zamykanie, automatycznie zatrzymuje się, jeśli napotka przeszkodę na swojej drodze, napięcie zasilania: V / Hz, miękki i cichy domyk. Zestaw: Należy domówić: Poprzeczny drążek stabilizujący + Numer Długość Model artykułu drążka na zam. Wysokość korpusu (mm) H Dla frontów (kg) W KPL ,5-4 na zamówienie KPL 3,5-7 na zamówienie KPL 6-10,5 na zamówienie KPL ,5 na zamówienie KPL 3-7 na zamówienie KPL 6-10,5 na zamówienie KPL 8-14 na zamówienie KPL ,8-9 na zamówienie KPL 7-12 na zamówienie KPL ,5-10 na zamówienie KPL 6-11 na zamówienie 106

108 Huwilift E-Strato Akcesoria dodatkowe Uchwyt mocujący do ramki aluminiowej 20 mm (2 sztuki) Szczegóły montażu H T S K R Y X U D X Y D H K R S T U , ( ) , , , ( ) , , ( ) , ,5 30 1, , ,5 80 1, , ,5 50 1, , , , , , ,

109 Huwilift Senso,Verso, Strato, Free mechanizmy do szafek górnych Huwilift Senso Huwilift Verso Huwilift Strato Huwilift Free 108

110 Huwilift Senso Zestaw: Do szafek o wysokości od 540 do 900 mm, z dwoma frontami równoległymi, zabezpieczenie uniemożliwiające przytrzaśnięcie palców, regulacja w każdym kierunku, szybki i łatwy montaż, miękki i cichy domyk. Wysokość korpusu (mm) H Dla frontów (kg) W KPL 550 ( ) 3-6, KPL KPL 9-18 na zamówienie KPL 12-24,5 na zamówienie KPL 600( ) KPL KPL 9-17 na zamówienie KPL na zamówienie KPL 650( ) 3-5 na zamówienie KPL KPL 8-16 na zamówienie KPL 10,5-21,5 na zamówienie KPL 720( ) 3,5-5,5 na zamówienie KPL KPL KPL 9-20 na zamówienie KPL 800( ) 5-9 na zamówienie KPL KPL 9-17 na zamówienie KPL 865( ) 5-12 na zamówienie KPL 7,5-16 na zamówienie Akcesoria dodatkowe Element pomocniczy z podłużnymi otworami dla profilu aluminiowego 20 mm (zamawiać 2 szt. na szafkę) (1 szt.) Używać zawiasów 110 o Element dodatkowy dla profilu aluminiowego 20 mm (zamawiać 2 szt. na szafkę) (1 szt.) 109 Powyżej szerokości korpusu 600 mm zaleca się domówienie zawiasu środkowego (1 szt.)

111 Huwilift Senso Szczegóły montażu T W K α D H R T U V W U , , K 30 Ø 5 H 96 V 32 K , , , , , , , , , , Ø5 Ø5 D * R *) Ø5 Euro ø 6x12 (*16 mm) Euro ø 6x16 (*19 mm) M5 x Ø5 Ø3.2 M4 Ø5 Ø Ø5 Ø3.2 M4 Ø5 1,5 * * M4 x 16 (DIN 965) Ø Ø5 5 R 20 Euro ø 6x12 (*16 mm) Euro ø 6x16 (*19 mm) Euro ø 6x12 (*16 mm) M5 x 16 Euro ø 6x16 (*19 mm) M5 x 16 Ø3.2 M4 Ø5 2 Ø3.2 M4 Ø5 Ø3.2 M4 1,5 M4 x 10 ISO 7045 (DIN 7985) Ø3.2 M4 1,5 M4 x 10 ISO 7045 (DIN 7985) M4 x 16 (DIN 965) Ø5 Ø5 * Ø5 Ø3.2 M4 Ø5 Euro ø 6x12 (*16 mm) Euro ø 6x16 (*19 mm) M5 x 16 M4 x 16 Euro (DIN ø 965) 6 x 12 (*16 mm) Euro ø 6 x 12 (*16 Euro ø 6 x 16 (*19 mm) Euro ø 6 x 16 (*19 14 R Ø3.2 M4 1, Ø Ø5 32 R R 20 16/19 12/ /19 12/15 Ø5 D 32 13,5 M4 x 10 ISO 7045 (DIN 7985) M4 x 10 ISO 7045 (DIN 7985) M4 x 10 ISO 7045 (DIN 7985) Ø Euro ø 6 x 12 (*16 mm) Euro ø 6 x 16 (*19 mm) Euro ø 6 x 12 (*16 mm) Euro ø 6 x 16 (*19 mm) Ø5 Ø5 Ø5 Ø5 16/19 12/15 Ø /19 12/15 Ø5 16/19 12/ Ø D ,5 16/19 12/15 Ø5 D 32 13,5 Euro ø 6 x 12 (*16 mm) Euro ø 6 x 16 (*19 mm) M4 x 10 ISO 7045 (DIN 7985) M4 x 10 ISO 7045 (DIN 7985) 110

112 12 mm ( 9 mm 15 mm) Huwilift Senso Regulacja mechanizmu 20 mm SW 4 SW 8 12 mm ( 9 mm 15 mm) huwilift-verso huwilift-strato 20 mm SW 4 SW 8 12 mm ( 9 mm 15 mm) 111

113 Huwilift Verso Jeden system dla różnych rodzajów frontu, uzależniony od wagi, dla średnich i dużych frontów, regulacja w każdym kierunku, szybki i łatwy montaż, miękki i cichy domyk. Zestaw: Należy domówić: Poprzeczny drążek stabilizujący + Numer Długość Model artykułu drążka na zam. Wysokość korpusu (mm) H Dla frontów (kg) W KPL na zamówienie KPL KPL KPL 8-17 na zamówienie KPL ,5 na zamówienie KPL 3, KPL KPL 9-16 na zamówienie KPL , KPL KPL 9-15 na zamówienie 112

114 Huwilift Verso Akcesoria dodatkowe Uchwyt mocujący do ramki aluminiowej 20 mm (2 sztuki) Szczegóły montażu Widok prawej strony korpusu (strona lewa, symetryczna). 113

115 Huwilift Strato Jeden system dla różnych rodzajów frontu, uzależniony od wagi, dla średnich i małych frontów, regulacja w każdym kierunku, szybki i łatwy montaż, miękki i cichy domyk. Zestaw: Należy domówić: Poprzeczny drążek stabilizujący + Numer Długość Model artykułu drążka na zam. Wysokość korpusu (mm) H Dla frontów (kg) W KPL 342 ( ) 1,5-4 na zamówienie KPL 4-7,2 na zamówienie KPL 6,5-11,5 na zamówienie KPL 420 ( ) 2-3, KPL 3,5-7 na zamówienie KPL 6,5-11 na zamówienie KPL 8-16 na zamówienie KPL 500 ( ) 3, KPL KPL 600 ( ) 3, KPL 6-14,5 114

116 40 Huwilift Strato Akcesoria dodatkowe Uchwyt mocujący do ramki aluminiowej 20 mm (2 sztuki) V Szczegóły montażu H U T 138 R V Widok prawej strony korpusu (strona lewa, symetryczna). X Y D H K R S T U V w , ( ) , , , (42-500) , , ( ) , ,5 30 1, , ,5 80 1, , ,5 50 1, , , , , , ,

117 Huwilift Free Otwieranie w dowolnej pozycji, nie wymaga zawiasów, łatwy i szybki montaż. Zestaw: Wysokość (mm) H KPL waga frontu (kg) KPL waga frontu (kg) KPL waga frontu (kg) KPL waga frontu (kg) KPL waga frontu (kg) KPL waga frontu (kg) 250 2,4-4,0 4,6-8,2 7,0-12,0 9,4-16, ,5-2,5 3,0-5,0 4,4-7,6 5,9-10,2 8,7-14, ,3-4,1 3,5-6,1 4,7-8,2 7,0-11,3 10,4-17, ,9-6,8 5,8-9,4 8,6-14, ,3-5,8 5,0-8,1 7,4-12,1 Szczegóły montażu ( 28) ( 28) Akcesoria dodatkowe ( 26) Uchwyt mocujący do ramki aluminiowej 20 mm (2 sztuki) ( 28) ( 26) 116

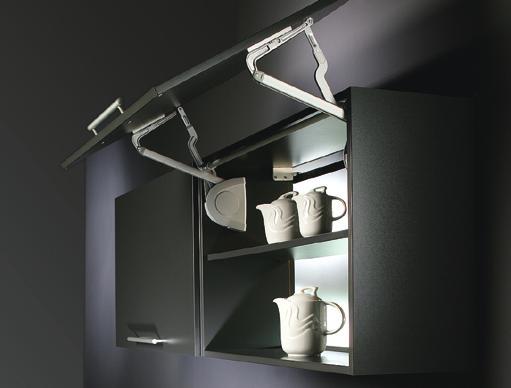

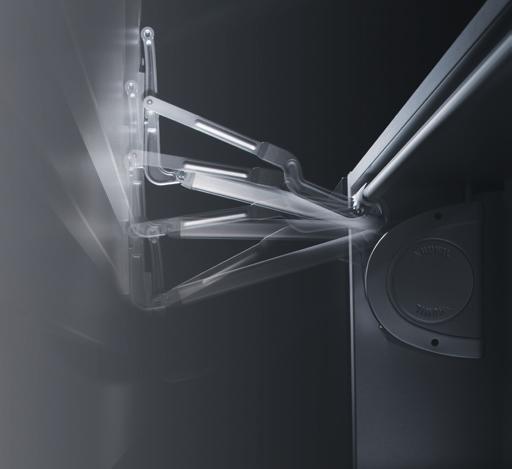

118 Huwilift Duo, Duo Forte, Maxi, Maxi UP mechanizmy do szafek górnych Huwilift Duo Huwilift Duo Forte Huwilift Maxi Huwilift Maxi UP 117

119 Huwilift Duo Dla frontów średnich i małych, uniwersalny, prawy i lewy, funkcja zatrzymania i swobodnego opadania, szybki i łatwy montaż. Zestaw: Akcesoria dodatkowe: Element mocujący dla profilu aluminiowego 20 mm (1 szt.) Dla szerokości powyżej 600 mm zaleca się stosować 2 mechanizmy KPL Tabela obciążeń dla Duo funkcja zatrzymywania w dowolnej pozycji kg kąt otwarcia 90 o mm funkcja łagodnego opadania kg kąt otwarcia 90 o mm Szczegóły montażu dla frontów podnoszonych dla frontów opadających Używać zawiasów 110 o Do użycia z zatrzaskiem magnetycznym 118

120 Huwilift Duo Forte Dla frontów średnich i dużych, uniwersalny, prawy i lewy, funkcja zatrzymania i swobodnego opadania, szybki i łatwy montaż. Zestaw: Akcesoria dodatkowe: Element mocujący dla profilu aluminiowego 20 mm (1 szt.) Dla szerokości powyżej 600 mm zaleca się stosować 2 mechanizmy KPL Tabela obciążeń dla Duo Forte kg kąt otwarcia 90 o kg kąt otwarcia 90 o funkcja zatrzymywania w dowolnej pozycji funkcja łagodnego opadania mm mm Szczegóły montażu 182 dla frontów podnoszonych dla frontów opadających Używać zawiasów 110 o około Do użycia z zatrzaskiem magnetycznym 119

121 Huwilift Maxi Dla frontów średnich i ciężkich, uniwersalny, prawy i lewy, zatrzymanie w dowolnej pozycji, obciążenie frontu do 20 kg, szybki i łatwy montaż. Zestaw: Akcesoria dodatkowe: Element mocujący dla profilu aluminiowego 20 mm (1 szt.) Wysokość frontu (mm) H Model A Szary KPL Model B Beżowy KPL ,1-2, ,9-3,9 26 3,4-5,9 4,4-7, Model C Biały KPL Model D Czarny KPL Waga frontu (kg) Waga frontu (kg) Waga frontu (kg) Waga frontu (kg) 300 3,0-5,3 5,1-10,2 9,1-15,8 11,9-20, ,3-4,0 3,8-7,6 6,9-11,9 8,9-15, ,8-3,2 3,1-6,1 5,5-9,6 7,2-12, ,5-2,7 2,6-5,1 4,6-7,9 6,0-10, ,3-2,2 2,1-4,2 3,8-6,6 4,9-8, ,0-1,8 1,7-3,4 3,0-5,2 3,9-6, ,9-1,6 1,5-3,0 2,7-4,7 3,6-6,2 Dla szerokości powyżej 600 mm zaleca się stosować 2 mechanizmy. Szczegóły montażu dla frontów drewnianych dla ram aluminiowych 20 mm Używać zawiasów 110 o

122 75 32 Huwilift Maxi up Uniwersalny, prawy i lewy, wieko komody o wadze 1-9 kg i długości 400 mm może być zatrzymywane w dowolnej pozycji, szybki i łatwy montaż. Zestaw: Wysokość korpusu (mm) H Model W1 Dla drzwi 1 Maxi up (kg) W2 Dla drzwi 2 Maxi up (kg) KPL 400 F 1,6-3,1 3,2-6,2 niebieski na zmówienie KPL G 3-5,3 6,6-10,6 brązowy na zmówienie KPL H 5,2-9,4 10,4-18,8 czarny na zmówienie KPL 500 F 1,3-2,6 2,6-5,2 niebieski na zmówienie KPL G 2,5-4,2 5-8,4 brązowy na zmówienie KPL H 4,3-7,5 8,6-15 czarny na zmówienie KPL 600 F 1,1-2,5 2,2-5 niebieski na zmówienie KPL G 2,3-4,2 4,6-8,4 brązowy na zmówienie KPL H 4-6,7 8-13,4 czarny na zmówienie Dla szerokości powyżej 600 mm zaleca się stosować 2 mechanizmy. Kolor Szczegóły montażu 400/500/ Używać zawiasów 110 o 121

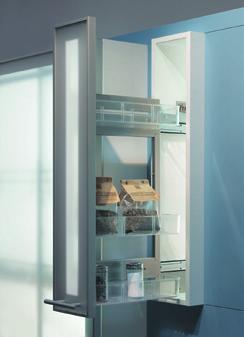

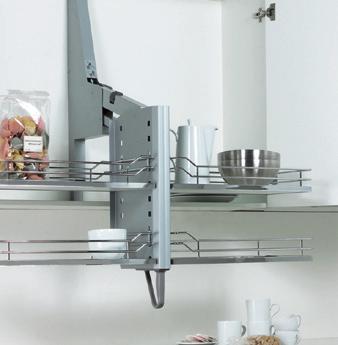

123 PEGASUS winda do szafek górnych Mocowanie centralne, regulacja siły wysuwu, 2 mechanizmy: obciążenie do 12 kg, obciążenie do kg, 4 półki Arena Plus. Szer. szafki Szer. x gł. x wys. Obciążenie KPL 900 mm 862 x 280 x mm 12 kg KPL 1200 mm 1162 x 280 x mm kg = 250 = /

124 PEGASUS winda do szafek górnych Winda Pegasus z mocowaniami do półek z płyty, dorabianych indywidualnie. Skład Gł. x wys. Obciążenie KPL mechanizm + 4 mocowania półek 280 x mm do 12 kg = 250 = B = , min. 80 max X= (B-190)/ 2 123

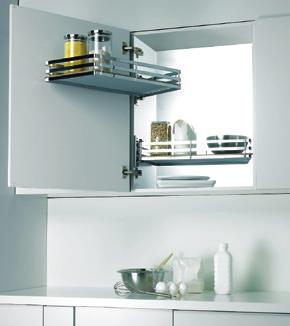

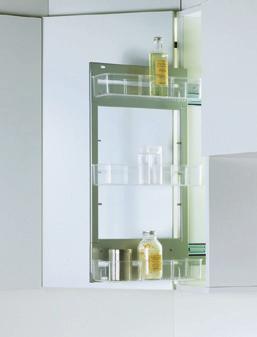

125 PICANTO wyciąg do szafki górnej, z systemem cichego domykania Montowany do prawego lub lewego boku szafki, pełny wysuw z cichym domykiem, 3 półeczki z tworzywa oraz 2 szt. przeźroczystych przegródek w komplecie. Szer. szafki Szer. x gł. x wys KPL 150 mm 110 x 285 x 590 mm KPL min. 275 mm 239 x 285 x 590 mm 124

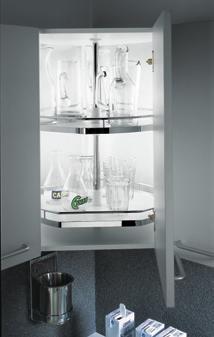

126 Komplety obrotowe ARENA Plus do szafek górnych ø min. 325 Drewniane dno pokryte białym laminatem z powłoką antypoślizgową RutschStopp. Wymiary szafki Półki ARENA C/B 600 x 600 mm pełne koło, ø 480 mm wys. osi max. 870 mm (można dociąć) ø min. 300 Wymiary szafki Półki ARENA C/B 600 x 600 mm koło ścięte 45 o, ø 500 mm wys. osi max. 870 mm (można dociąć) 125

127 PRONTO - półka uchylna Montowana do prawego lub lewego boku szafki, obciążenie do 5 kg (1 szt.), dno półki wykonane jest ze sklejki pokrytej z obu stron matą antypoślizgową C Szer. x gł. x wys. 560 x 285 x 150 mm

128 9 Kosze i półki na śmieci 127

129 Kosz SAMBA z cichym domykiem 550/ min. 30 min Samba Fusspedal 550/600 Fusspedal 450 min. 95 min. 30 Kosz do szafki o szer. 600 mm, montowany do dna, prowadnice z systemem cichego domykania, trzy funkcje kosza: Szybki dostęp przez naciśnięcie pedału uzyskujemy szybki dostęp do kosza, który uchyla się i odsłania główny pojemnik, a następnie samoczynnie się zamyka. Częściowe otwarcie naciśnięcie pedału i pozostawienie kosza częściowo wysuniętego pozwala na stały dostęp do głównego pojemnika, co jest przydatne w trakcie gotowania i sprzątania. Kosz nie zabiera dużo miejsca i nie przeszkadza w poruszaniu się po kuchni. Pełny dostęp otwarcie za pomocą pedału lub uchwytu i maksymalne wysunięcie kosza odbywa się, gdy chcemy zmienić worek lub uzyskać dostęp do bocznych lub tylnych pojemników i przechowywanych tam rzeczy. szybki montaż kosza do dna szafki oraz łatwa regulacja frontu w trzech płaszczyznach, w skład kosza wchodzą: pojemnik 40-litrowy ze sprężynowym uchwytem naciągającym jeden duży lub dwa mniejsze worki na śmieci; uchylna pokrywa odsuwa się automatycznie w trakcie otwierania szafki, trzy 1-litrowe pojemniki na środki czystości umieszczone z tyłu głównego pojemnika, w przypadku Samby S z prawej strony stalowego stelaża zawieszona jest torba wielokrotnego użytku do zbierania np. makulatury czy plastiku, w przypadku Samby S na stelażu wisi szklany pojemniczek 2,5-litrowy z pokrywką, który można myć w zmywarce, a od strony frontu przymocowany jest uchwyt na kuchenne przybory, jak szczotka i zmywak, po które często sięgamy. Typ A / R

130 Samba 60 Pojemniki: 1 x 40 l 3 x 1 l torba z tworzywa (wielokrotnego użytku) S Szer. x gł. x wys. 555 x 475 x 575 mm Samba 60 Pojemniki: 1 x 40 l 1 x 2,5 l (pojemnik szklany z pokrywką) 3 x 1 l S Szer. x gł. x wys. 555 x 475 x 575 mm Pedał do kosza Samba Wymienny czarny element można go dorobić z własnego materiału. Szer. x gł. x wys S 480 x 67 x 81 mm 129

131 Kosze S+R mocowane do frontu, z cichym domykiem S+R 4055 Z hamulcem w fazie wysuwania i zamykania, mocowane do dna szafki i do frontu, wysuwanie sortownika może odbywać się zarówno przez pociągnięcie za uchwyt szafki, jak i przez naciśnięcie pedału, możliwość montażu pod zlewem pod warunkiem dorobienia odpowiedniego odpływu, Art. Nr xx S głębokość 545 mm S głębokość 475 mm duży pojemnik posiada ząbkowany pierścień, na którym rozpinamy jeden lub dwa worki na śmieci = = 516 Pedał wysuwający kosz (SR-FUSS) = = 550 = 600 = CM SR-4055 /

132 Kosze S+R mocowane do frontu, z cichym domykiem S+R 4101 do szafki 600 mm Z cichym domykiem (wyhamowanie w fazie otwierania i zamykania). Pojemniki: 1 x 35 l (ze specjalnym pierścieniem pozwalającym założyć jeden lub dwa worki) 1 x 4,5 l (z pokrywką) 1 x 2,5 l 3 x 3 l S Szer. x gł. x wys. 516 x 545 x 471 mm S+R 4055 do szafki 600 mm Pojemniki: 1 x 35 l 1 x 4,5 l (z pokrywką) 1 x 2,5 l S Szer. x gł. x wys. 516 x 475 x 471 mm S+R 4045 do szafki 450 mm Pojemniki: 1 x 22/26 l (ząbkowany pierścień po obróceniu zwiększa nam pojemność pojemnika o 4 l) 1 x 4,5 l (z pokrywą) 1 x 2,5 l S Szer. x gł. x wys. 412 x 475 x 411/471* mm * Dwie wysokości na jakich można ustawić pokrywę (w zależności od pojemności dużego wiaderka). S+R 4035 do szafki 450 mm Pojemniki: 1 x 35 l S Szer. x gł. x wys. 412 x 475 x 471 mm 131

133 Kosze PULLBOY PREMIUM mocowane do frontu, z cichym domykiem Kosz wysuwany razem z frontem, na prowadnicach Grass z hamulcem, stalowa pokrywa spełnia funkcję półki, każde wiaderko ma 2 plastikowe rączki, dopuszczalne obciążenie 40 kg, głębokość 450 mm. Pullboy Premium 60 4-komorowy, do szafki o szer. frontu 600 mm, w komplecie mała pokrywka do pojemnika 8 l. Gł. x wys. Pojemniki Poj. łączna S 450 x 330 mm l 41 l Pullboy Premium 50 2-komorowy, do szafki o szer. frontu 500 mm, pierwszy od frontu jest poj. 11 l (odwrotnie niż na zdjęciu). Gł. x wys. Pojemniki Poj. łączna S 450 x 330 mm l 28 l Pullboy Premium 45 2-komorowy, do szafki o szer. frontu 450 mm, pierwszy od frontu jest poj. 11 l (odwrotnie niż na zdjęciu). Gł. x wys. Pojemniki Poj. łączna S 450 x 330 mm l 28 l 132

134 Kosze PULLBOY SOFT mocowane do frontu, z cichym domykiem Kosz wysuwany razem z frontem, na prowadnicach Grass z hamulcem, stalowa pokrywa spełnia funkcję półki, każde wiaderko ma 2 plastikowe rączki, dopuszczalne obciążenie 40 kg, głębokość 410 mm. SOFT Pullboy Soft 60 2-komorowy, do szafki o szer. frontu 600 mm. Gł. x wys. Pojemniki Poj. łączna S 410 x 330 mm 2 x 17 l 34 l Pullboy Soft 50 2-komorowy, do szafki o szer. frontu 500 mm. Gł. x wys. Pojemniki Poj. łączna S 410 x 330 mm l 28 l Pullboy Soft 45 2-komorowy, do szafki o szer. frontu 450 mm. Gł. x wys. Pojemniki Poj. łączna S 410 x 330 mm 2 x 11 l 22 l 133

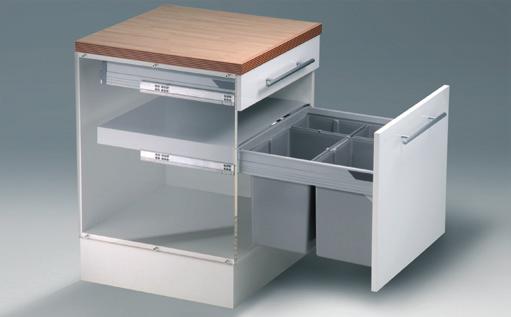

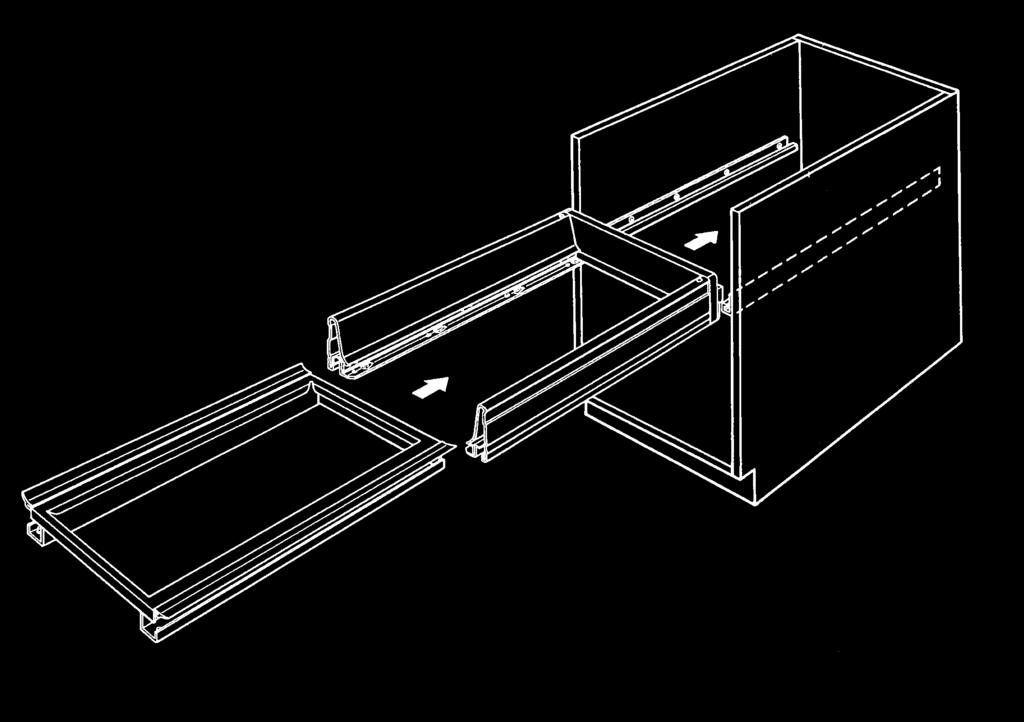

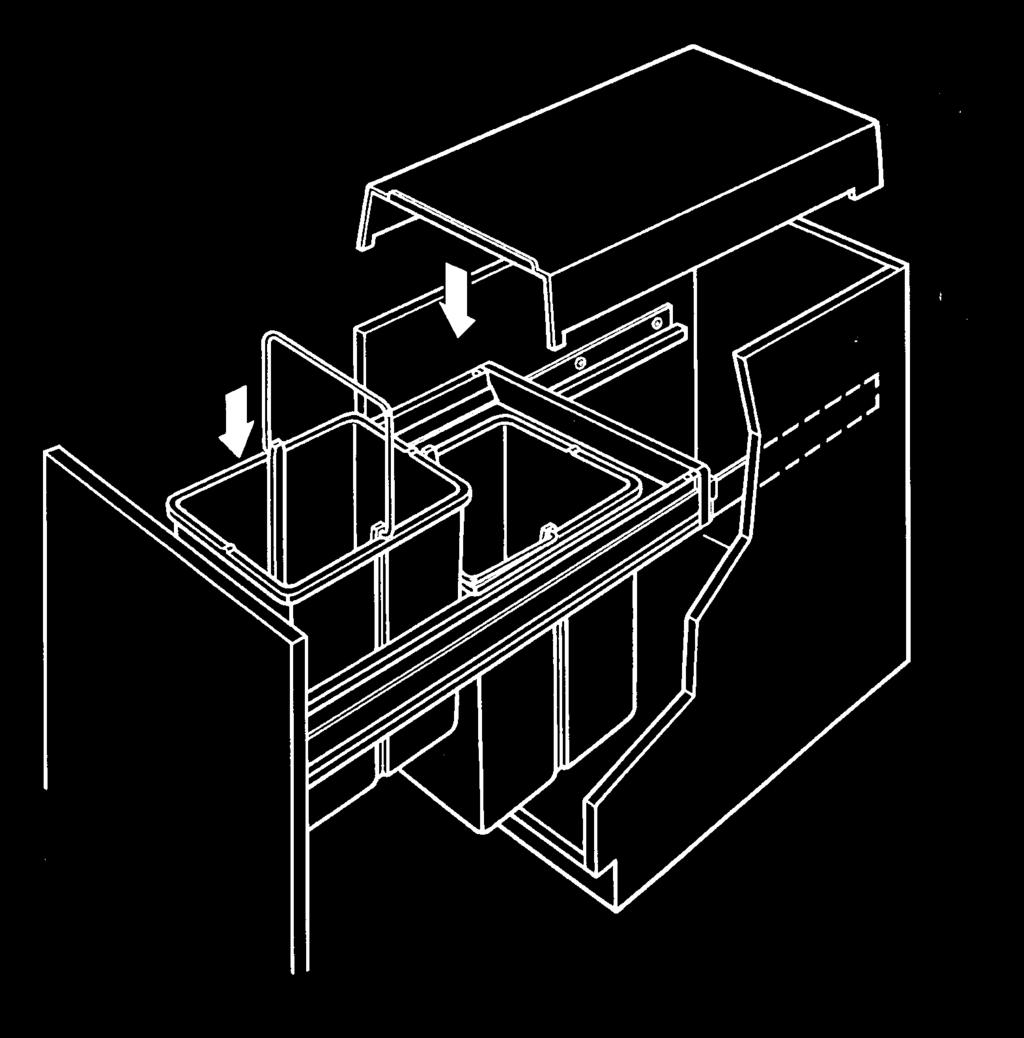

135 Kosze PULLBOY 50Z do prowadnic Tandembox Kosze na śmieci z górnym mocowaniem do szuflady Tandembox 500 (BLUM) z wysokim frontem w skład kompletu wchodzą pojemniki, stelaż stabilizujący i stalowa pokrywa spełniająca funkcję półki oraz jako opcja boki szuflady. 134

136 Kosze PULLBOY 50Z Pullboy 50Z 60 Wysokość Pojemniki Łączna poj S 470 mm 2 x 26 l + 2 x 10 l 72 l S 400 mm 2 x 20 l + 2 x 10 l 60 l S 340 mm 2 x 16 l + 2 x 8 l 48 l front 600 mm Kosze Pullboy 50Z z prowadnicami Tandembox: S/P S/P S/P Pullboy 50Z 50 Wysokość Pojemniki Łączna poj. front 500 mm S 470 mm 2 x 26 l 52 l S/P kosz z prowadnicami Pullboy 50Z 45 Wysokość Pojemniki Łączna poj. front 450 mm S 470 mm 2 x 26 l 52 l S/P kosz z prowadnicami Pullboy 50Z 40 Wysokość Pojemniki Łączna poj. front 400 mm S 470 mm 2 x 26 l + 10 l 36 l S/P kosz z prowadnicami 135

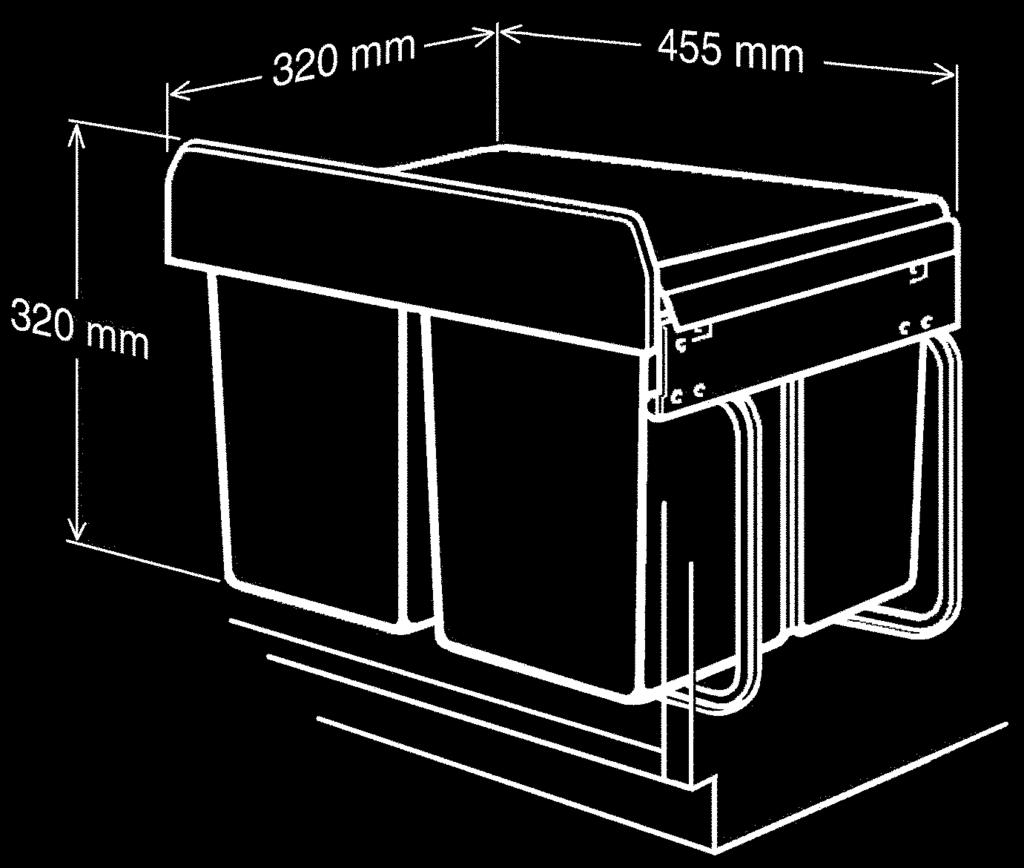

137 Kosze PROFILINE bez mocowania frontu, z cichym domykiem Stalowy stelaż montowany do dna szafki, kulkowe prowadnice z hamulcem, plastikowa pokrywa spełnia funkcję półki. Kosz 2-komorowy do szafki 300 mm W komplecie pokrywka do mniejszego pojemnika Szer. x gł. x wys. Pojemniki Poj. łączna A 254 x 475 x 385 mm l 30 l Kosz 2-komorowy do szafki 400 mm Szer. x gł. x wys. Pojemniki Poj. łączna A 338 x 475 x 320 mm 2 x 16 l 32 l A 338 x 475 x 385 mm 2 x 20 l 40 l Kosz 3-komorowy do szafki 400 mm W komplecie pokrywka do mniejszego pojemnika Szer. x gł. x wys. Pojemniki Poj. łączna A 338 x 475 x 320 mm x 8 l 32 l 136

138 Kosze PROFILINE mocowanie do frontu, z cichym domykiem Kosz 2-komorowy do szafki 300 mm W komplecie pokrywka do mniejszego pojemnika Szer. x gł. x wys. Pojemniki Poj. łączna A 254 x 480 x 385 mm l 30 l Kosz 3-komorowy do szafki 400 mm W komplecie pokrywka do mniejszego pojemnika Szer. x gł. x wys. Pojemniki Poj. łączna A 338 x 480 x 385 mm x 10 l 30 l Kosz na środki czystości Chromowany kosz na prowadnicach, przenośny, można go przykręcić do boku kosza lub do szafki, stosowany do koszy A, A, A, A, A, A, uniwersalny prawy lub lewy montaż C Szer. x gł. x wys. 175 x 402 x 320 mm 137

139 Kosze SHORTY Double-Shorty Bez mocowania do frontu, montowany do dna szafki, szer. szafki min. 500 mm, głębokość zabudowy 320 mm zapewnia miejsce na syfon oraz przyłącza wody. Szer. x gł. x wys. Pojemniki Poj. łączna A 455 x 320 x 320 mm 2 x 15 l 30 l Shorty Automatic Mocowanie kosza do frontu. Do szafki z frontem na zawiasach, wyciągany w momencie otwierania szafki, mocowany do dna i do prawego lub lewego frontu (przekładane ramię w dolnym prowadzeniu), kąt otwarcia 110 o. Szer. x gł. x wys. Pojemniki Poj. łączna A 442 x 328 x 335 mm 2 x 15 l 30 l Przegroda do pojemników typu Shorty Wiaderko 15 l można podzielić przegrodą na dwie komory, każda o pojemności 7,5 l Z 138

140 Kosze PULLBOY FLEX wstawiane do szuflady W skład kosza wchodzi wytłoczka, przycinana do wymiaru szuflady, pojemniki i plastikowa pokrywa mocowana do boków szafki. Pullboy Flex 60 Pojemność: 2 x x 8 l (48 l) Wysokość Gł. wytłoczki Szerokość wytłoczki A 310 mm mm mm Pullboy Flex 45 Pojemność: x 8 l (32 l) Wysokość Gł. wytłoczki Szerokość wytłoczki A 310 mm mm mm Pullboy Flex 40 Pojemność: l (24 l) Wysokość Gł. wytłoczki (przycinanej) Szerokość wytłoczki A 310 mm mm mm 139

141 Kosze PULLBOY FLEx wstawiane do szuflady Pullboy Flex 60 Wstawiany do szuflady o szer. frontu 600 mm, wytłoczka z krawędziami do przycięcia, 3 pojemniki: x 7,5 l z pokrywkami (łącznie 31 l), 2 plastikowe kuwetki. Wysokość Gł. wytłoczki (przycinanej) Szerokość wytłoczki S 300 mm mm mm Pullboy Flex 90 Wstawiany do szuflady o szer. frontu 900 mm, wytłoczka z krawędziami do przycięcia, 2 pojemniki 12 l z pokrywkami + chromowane przegródki, 3 plastikowe kuwetki. Gł. wytłoczki Wysokość Szerokość wytłoczki (przycinanej) S 230 mm mm mm Pullboy Flex min. 422 / max 490 min. 803 / max 840 Wstawiany do szuflady o szer. frontu 800 lub 900 mm, wytłoczka z krawędziami do przycięcia (w przypadku szuflady 800 mm należ odciąć boczną wąską komorę), 3 pojemniki 12 l z pokrywkami (łącznie 36 l), 3 plastikowe kuwetki. Gł. wytłoczki Wysokość Szerokość wytłoczki (przycinanej) S 230 mm mm 703/ /840 mm 140

142 Kosze PULLBOY VARIO wstawiane do szuflady Pullboy Vario 30 Wstawiany do szuflady o szerokości frontu 300 mm, głębokość szuflady min. 450 mm, 2 pojemniki l z podwójnymi rączkami (łącznie 25 l), mata antypoślizgowa, plastikowa pokrywa przykręcana do boków szafki. Wysokość Głębokość maty (przycinanej) Szerokość maty S 335 mm mm mm Pullboy Vario Wstawiany do szuflady o szerokości frontu mm, głębokość szuflady min. 500 mm, 4 pojemniki: 2 x x 8 l z podwójnymi rączkami i pokrywkami (łącznie 50 l), mata antypoślizgowa. Wysokość Głębokość maty (przycinanej) Szerokość maty S 297 mm mm mm 141

143 Kosze OEKO MAXX wstawiane do szuflady S Oeko Maxx do szuflady o gł. 500 mm S Oeko Maxx do szuflady o gł. 450 mm #19 Blum #19 Grass 6 600/550 #19 Hettich 6 X = = max L min min. 500 Segregatory wstawiane do szuflad firm Blum, Grass i Hettich, w skład produktu wchodzą: pojemniki, stalowy stelaż stabilizujący i stalowa pokrywa spełniająca funkcję półki (dostępna jest wersja z pokrywą mocowaną do obu boków szafki oraz wersja z mniejszą pokrywą mocowaną do jednego boku), główny, 35-litrowy pojemnik posiada ząbkowany pierścień do rozpięcia jednego lub dwóch worków na śmieci, możliwość montażu w szafce zlewowej pod warunkiem dobrania odpowiedniego odpływu. 142

144 OEKO MAXX Oeko Maxx 60/50 Z pokrywką mocowaną do jednego boku S/N Do szuflady Blum, pojemniki: 35 l, 4,5 l (z pokrywą), 6 l, 3 x 3 l, wysokość 428 mm. Szerokość szafki Głębokość szuflady S 600 mm 500 mm S/N min. 600 mm 500 mm Oeko Maxx 60/45 Z pokrywką mocowaną do jednego boku S/N Do szuflady Blum, Grass, Hellich, pojemniki: 35 l, 4,5 l (z pokrywą), 6 l, kuwetka, wysokość 428 mm. Szerokość szafki Głębokość szuflady S 600 mm 450 mm S/N min. 600 mm 450 mm Oeko Maxx 50/45 Z pokrywką mocowaną do jednego boku S/N Do szuflady Blum, pojemniki: 35 l, kuwetka wysokość 428 mm. Szerokość szafki Głębokość szuflady S 500 mm 450 mm S/N min. 500 mm 450 mm Oeko Maxx 40/45 Do szuflady Blum, pojemniki: 35 l, kuwetka, wysokość 428 mm. Szerokość szafki Głębokość szuflady S 400 mm 450 mm 143

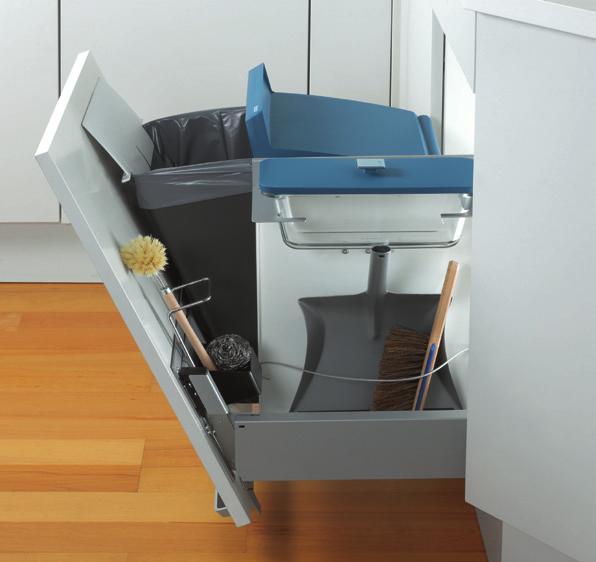

145 Kosze PESABOY do szafek z frontem na zawiasach Kosz uchylny po otwarciu szafki mamy pełny dostęp do całego kosza, metalowy stelaż montowany jest do dna szafki, stalowa pokrywa, mocowana do jednego boku szafki, spełnia funkcję półki, uniwersalny montaż do prawego lub lewego frontu, duży, 35-litrowy pojemnik posiada ząbkowany pierścień na którym można rozpiąć jeden lub dwa worki na śmieci, mały pojemnik można w trakcie pracy zawiesić na zamkniętym froncie i bezpośrednio do niego wrzucać odpadki organiczne. min. 350 min ø ø ø /110 /

146 Kosze PESABOY PESABOY 60 Do szafki o szer. frontu min. 600 mm, pojemniki: ,5 l (z pokrywką) S Szer. x gł. z wys. 512 x 340 x 510 mm PESABOY 45 Do szafki o szer. frontu min. 450 mm, pojemniki: 35 l S Szer. x gł. z wys. 412 x 340 x 510 mm 145

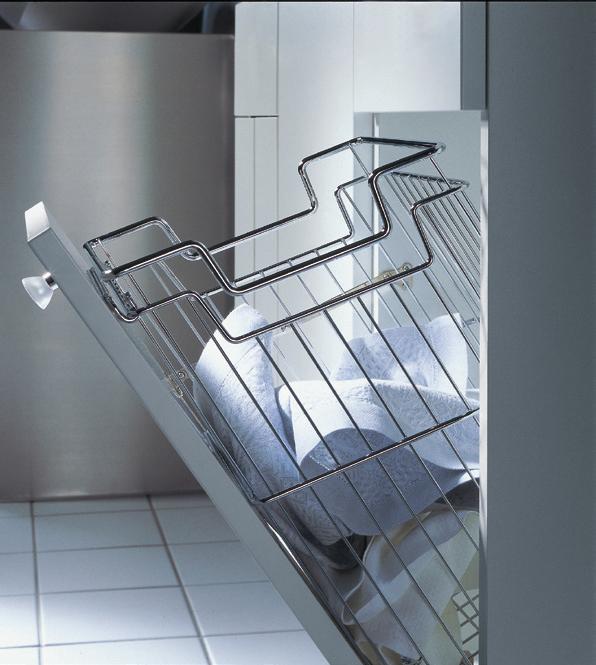

147 Kosze do szafek z frontem na zawiasach Kosz wysuwany W trakcie wysuwania kosza ręką pokrywa podnosi się automatycznie. Szer. x gł. x wys. Pojemność S 230 x 380 x 360 mm 16 l Bio-Single 30 Bez mocowania frontu, wysuwany ręcznie, do szafki 300 mm. Szer. x gł. x wys. Pojemność S 260 x 330 x 470 mm 26 l STABILO Do szafki z frontem na zawiasach, wyciągany razem z frontem, ze stali nierdzewnej, do szafki min. 450 mm. Szer. x gł. x wys. Pojemność SN 410 x 210 x 470 mm 19 l 146

148 Kosze do szafek z frontem na zawiasach Pojemnik stalowy Mocowany w szafce i wyciągany przez drzwiczki, szerokość szafki min. 400 mm, ze stali nierdzewnej lub stali malowanej, z wewnętrznym wiaderkiem plastikowym. Szer. x gł. x wys. Pojemność Kolor SN 340 x 285 x 420 mm 11 l stal nierdz., czarny SN 360 x 300 x 470 mm 15 l stal nierdz., czarny S 360 x 300 x 470 mm 15 l srebrny, czarny BZ 360 x 300 x 470 mm 15 l beżowy, brązowy Müllboy-Bio do 60 Pojemnik mocowany w szafce, wyciągany przez drzwiczki, z dodatkowym kubełkiem zawieszanym na froncie szafki, do szafki 600 mm. Szer. x gł. x wys. Pojemność S 518 x 325 x 490 mm l Uchwyt na szufelkę i zmiotkę 147 Przykręcany do stalowej obejmy kosza S S

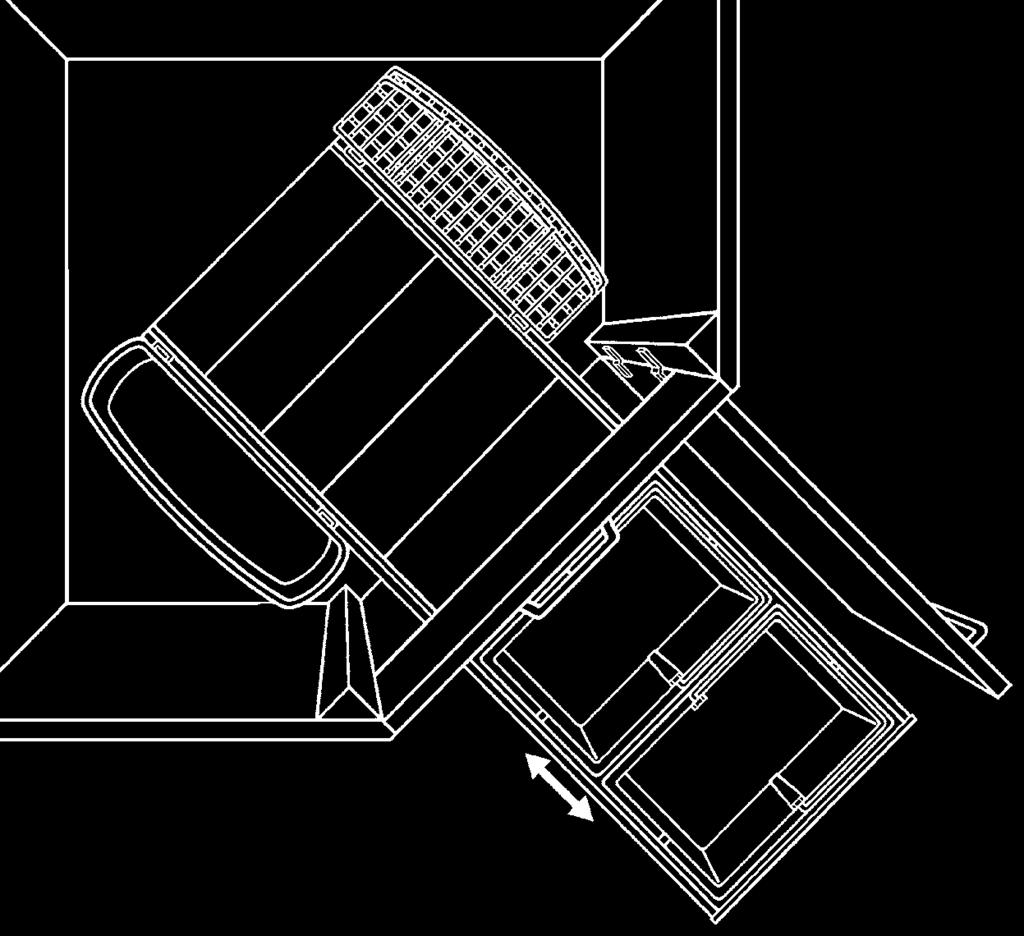

149 Kosze do szafek z frontem na zawiasach Müllboy 1, 2, 3 Kosz mocowany w szafce i wyciągany przez drzwiczki (nie obciąża zawiasów), stalowy, z pierścieniem zaciskowym na worek, do szafki o szerokości min. 450 mm. Kosz Wys. w świetle Pojemność S Müllboy 1 min. 510 mm 30 l S Müllboy 2 min. 430 mm 25 l S Müllboy 3 min. 360 mm 20 l Uchwyt na szufelkę i zmiotkę, chromowany 340 min >500 mm Minimalna szerokość szafki, w której można zamontować kosz Müllboy z uchwytem to 500 mm C 148

150 Pojemnik ERGO-MASTER Pojemnik wpuszczany w blat, ze stalowym pierścieniem i pokrywą Wys. Pojemność S 300 mm 11 l Pokrywa ze stali nierdzewnej, szczelnie zamyka otwór. Miękki gumowy pierścień zabezpiecza blat przed mokrymi odpadkami. Pierścień ze stali nierdzewnej mocowany na lub równo z blatem za pomocą kleju, przytrzymuje pojemnik. Pojemnik plastikowy z metalową rączką, średnica 250 mm. montaż na blacie roboczym montaż równo z blatem 149

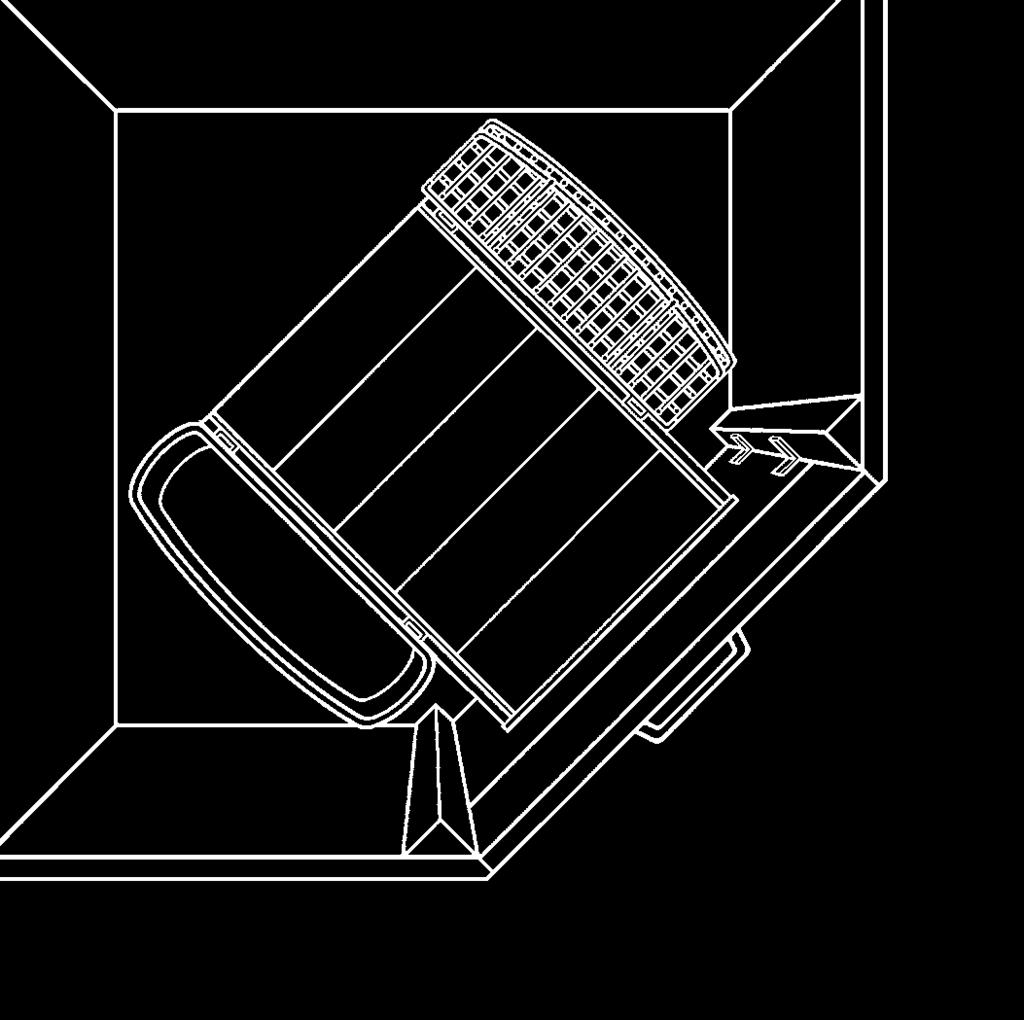

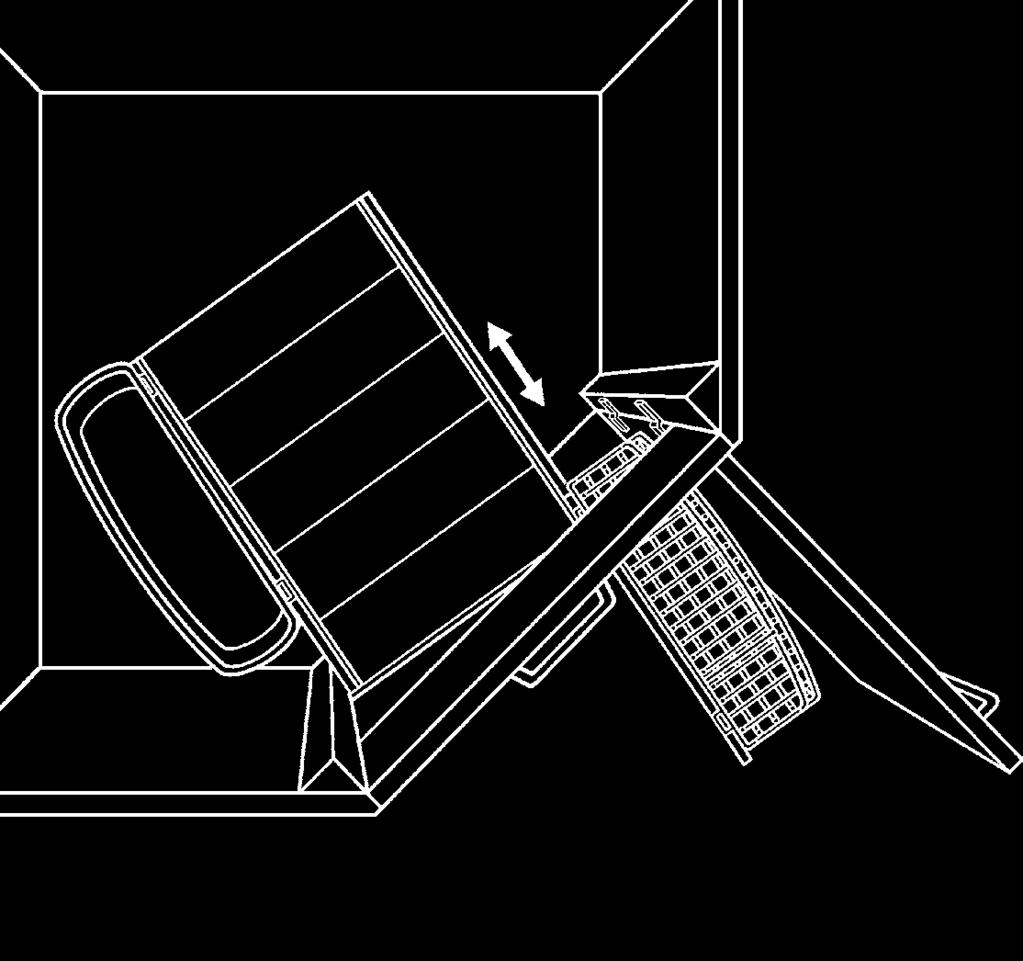

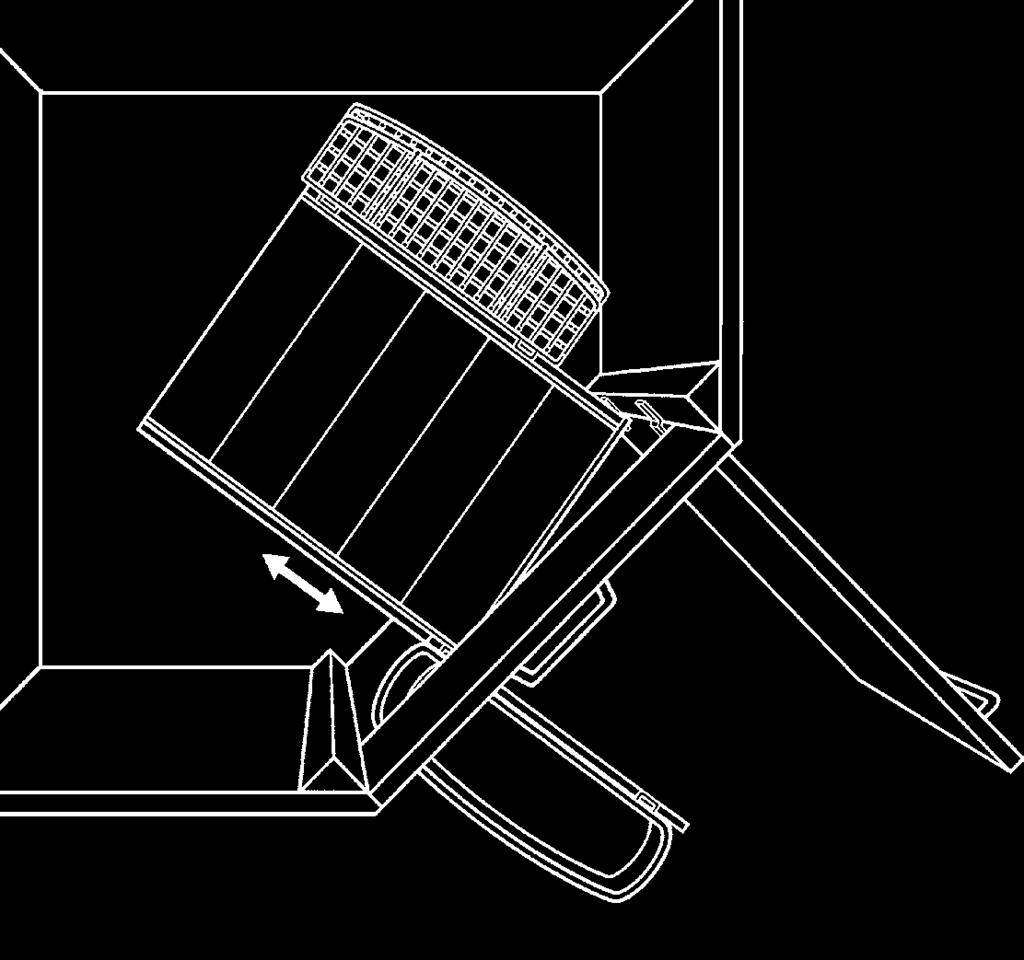

151 Kosze CORNER obrotowe do szafek narożnych z frontem na zawiasach, z cichym domykiem Stalowa rama przykręcana do dna szafki, po otwarciu frontu można wysunąć pojemniki na śmieci lub po obrocie kosza wewnątrz szafki, jeden z bocznych koszy na detergenty, może być stosowany w narożnych szafkach zlewowych, chromowany kosz na detergenty, można zdjąć z prowadnicy i przenosić, z systemem cichego domykania, min. szerokość frontu 400 mm, szerokość szafki 900 x 900 mm, wysokość 335 mm. 150

152 Kosze CORNER obrotowe do szafek narożnych z frontem na zawiasach CORNER MASTER BOY 2 Z cichym domykiem, 2-komorowy z chromowanym koszem i plastikowym pojemnikiem. Szer. x gł. x wys. Pojemność S/C 690 x 515 x 335 mm 2 x 16 l CORNER MASTER BOY 3 CORNER MASTER BOY 3 Z cichym domykiem, 3-komorowy z chromowanym koszem i plastikowym pojemnikiem. Szer. x gł. x wys. Pojemność S/C 690 x 515 x 335 mm x 8 l 151

153 Pojemniki Pojemnik z metalowym uchwytem W kolorze jasnoszarym i antracytowym. Szer. x gł. x wys. Pojemność A 150 x 225 x 290 mm 8 l S 150 x 225 x 290 mm 8 l A 150 x 225 x 350 mm 10 l S 150 x 225 x 350 mm 10 l A 225 x 305 x 290 mm 16 l S 225 x 305 x 290 mm 16 l A 225 x 305 x 350 mm 20 l S 225 x 305 x 350 mm 20 l Wchodzą w skład koszy Pullboy 5OZ, Profiline, Pullboy Flex, Corner. Pojemnik bez uchwytu Szer. x gł. x wys. Pojemność S 227 x 305 x 430 mm 26 l Wchodzi w skład koszy Pullboy 5OZ, Biosingle 30. Pojemnik z dwoma plastikowymi uchwytami Szer. x gł. x wys. Pojemność S 152 x 225 x 260 mm 7 l S 152 x 225 x 295 mm 8 l S 152 x 304 x 295 mm 11 l S 225 x 304 x 260 mm 15 l S 225 x 304 x 295 mm 17 l Wchodzą w skład koszy Pullboy Premium, Pullboy Soft, Pullboy Vario. Pokrywka Pasuje do pojemników S duża 16, 17, 20 l S mała 7, 8, 10 l 152

154 10 Akcesoria różne

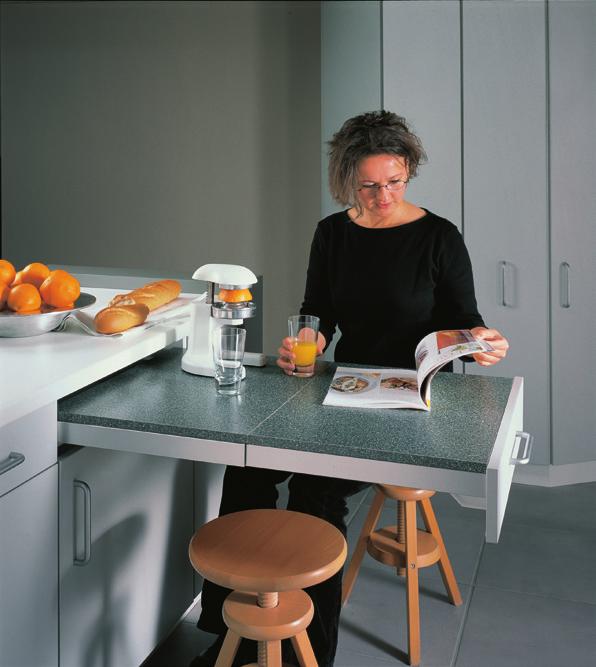

155 Mechanizm blatu stolnica wysuwanie blatu zamykanie (chowanie blatu) Mechanizm blatu (w szufladzie) Obciążenie 20 kg O Wym. wnęki Wym. blatu Szer. x gł. x wys x 500 x 110 mm 555 x 460 x 16 mm 154

156 Mechanizm blatu krajalnicy (w szafce) min. szer. blatu = światło szafki 120 mm max szer. blatu = światło szafki 80 mm mm Mechanizm blatu krajalnicy (w szafce) Obciążenie 7,5 kg. Wys. w szafce Głębokość Szerokość O 470 mm 455 mm mm 155

157 Mechanizm blatu miksera (w szafce) min. szer. blatu = światło szafki 120 mm max. szer. blatu = światło szafki 90 mm min. 300 mm max. 568 mm Mechanizm blatu miksera (w szafce) Obciążenie 8 kg. Wys. w szafce Głębokość B 444 mm 425 mm 156

158 TOP FLEX mechanizm blatu (w szufladzie) Wymiarowanie blatów. 2 x od szerokośći w świetle należy odjąć 80 mm od szerokośći w świetle należy odjąć 208 mm od szerokośći w świetle należy odjąć 42 mm od szerokośći w świetle należy odjąć 16 mm Grubość blatu mm Mocowanie frontu. od szerokości w świetle należy odjąć 104 mm Mechanizm blatu (w szufladzie) TOP FLEX Obciążenie do 30 kg. Blaty należy dorobić indywidualnie pod wymiar szafki. Szer. szafki Dł. po wysunięciu Gł. w szafce S mm 810 mm 500 mm 157

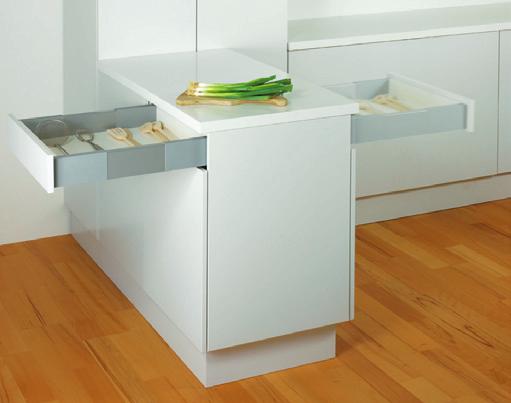

159 RIVERSO prowadnice podwójne z cichym domykiem Prowadnice podwójne RIVERSO Pozwalają wysunąć szufladę z jednej lub drugiej strony szafki kuchennej, obciążenie do 25 kg, wysokość frontu mm. Szerokość w świetle Głębokość korpusu S mm mm na zam S mm mm na zam S mm mm na zam S mm mm na zam. 158

160 Prowadnica wózek Obciążenie do 100 kg S Szer. x gł. x wys. 275 x 500 x 46/85 mm Wieszak wysuwany Pełny wysuw, z regulacją nachylenia, chromowany, plastikowa szara maskownica, długość 495 mm. Szer C 2-palcowy 102 mm C 3-palcowy 145 mm S maskownica prowadnicy Uchwyt stojak na deski do krojenia i blachy do piekarnika Przykręcany do dna szafki, chromowany C Szer. x gł. x wys. 80 x 300 x 250 mm Stojak na butelki 5-poziomowy Przykręcany do boków szafki lub zawieszany, chromowany C Szer. x gł. x wys. 260 x 185 x 624 mm 159

161 Wkład na przyprawy Tworzywo w kolorze srebrnoszarym, do przycięcia na szerokość szuflady S Szer. x gł. x wys x x 30 mm Podziałka na butelki Zakładana na reling szuflady, chromowana C Szer. x gł. x wys. 130 x 415 x 65 mm Podziałka na pokrywki Zakładana na reling szuflady, chromowana C Szer. x gł. x wys. 220 x 235 x 170 mm 160

162 7 mm 35 mm Barierka chromowana 10 mm C C C C Długość 354 mm 504 mm 604 mm 810 mm Półka barierka, srebrna Stosowana w płytkich szafkach okapowych S Szer. x gł. x wys. 560 x 70 x 40 mm 161

163 Deska do prasowania Wbudowana w szafkę, wysuwana i rozkładana B Szer. x gł. x wys x 500 x min 125 mm Deska do prasowania z przystawką do prasowania rękawów B mm 950 mm 500 mm 300 mm 162

164 Półka stelaż na przyprawy X T H X T Y C 4-poziomowa 191 mm 66 mm 417 mm Półka stelaż na przyprawy X T H Y X T H Y C 4-poziomowa 380 mm 66 mm 395 mm 224 mm C 4-poziomowa 426 mm 66 mm 395 mm 224 mm C 3-poziomowa 521 mm 66 mm 274 mm 128 mm 163

165 PESOLO wysuwana półeczka z haczykami PESOLO Wysuwane półki z haczykami 2 kuwetki, 10 haczyków, 2 dystanse 15 mm, prowadnica 3/4 wysuwu S Szer. x gł. x wys. 108 x 465 x 115 mm 164

166 Półka 3-poziomowa z uchwytem na rurę do odkurzacza, chromowana C Szer. x gł. x wys. 390 x 83 x 765 mm Półka na rurę do odkurzacza, chromowana C Szer. x gł. x wys. 310 x 78 x 224 mm Półka podwójna, przykręcana, chromowana C Szer. x gł. x wys. 323 x 102 x 380 mm Półka przykręcana, chromowana C Szer. x gł. x wys. 295 x 100 x 110 mm 165

167 Półka 3-poziomowa, chromowana C Szer. x gł. x wys. 403 x 208 x 624 mm Listwa z haczykami, chromowana C C montowana do ściany podwieszana Szer. x gł. x wys. 350 x 29 x 55 mm Uchwyt spiralny na szczotki, chromowany C Szer. x gł. x wys. 425 x 42 x 42 mm 166

168 Drabinka 1-stopniowa X min max 120kg min Składana, z profilami mocującymi w szafce, aluminiowa. Obciążenie do 120 kg A/1 190 Szer. x gł. x wys. 426 x 37 x 490 mm Drabinka 2-stopniowa min. 136 Składana, aluminiowa, z mocowaniem do boku szafki. Obciążenie do 120 kg A/2 Szer. x gł. x wys. 426 x 37 x 660 mm 305 max 120 kg max 120kg

169 Top Motion stół z regulowaną wysokością >_ 25! Schemat stołu z teleskopowym mocowaniem do ściany od 300 do 600 mm 400 max. 800 max

170 Top Motion noga Obciążenie 30 kg S Wysokość mm Mocowanie teleskopowe stołu do ściany S Długość mm Mocowanie stołu do ściany S Długość 575 mm 169

171 SPIDER podział do szuflady Intivo SPIDER typ 200 Do szuflad o tylnej ściance z płyty (16 mm), łatwy montaż bez użycia narzędzi, wykonany ze stali malowanej proszkowo. Szer. szafki min. Szer. x gł. x wys. Kolor B 200 mm 103 x 434 x 45 mm biały CZ 200 mm 103 x 434 x 45 mm czarny SPIDER typ 275/300 i 400 Szer. szafki min. Szer. x gł. x wys. Kolor B 300 mm 195 x 434 x 45 mm biały CZ 300 mm 195 x 434 x 45 mm czarny B 400 mm 320 x 434 x 45 mm biały CZ 400 mm 320 x 434 x 45 mm czarny 170

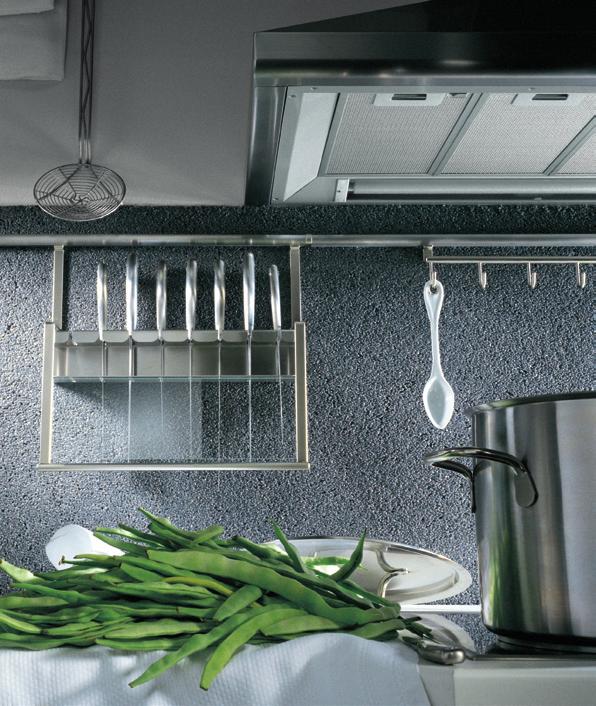

172 11 Relingi ścienne system LINERO

173 Uchwyt relingu C CM Chrom Chrom mat Rurka relingu Długość C Chrom 600 mm CM Chrom mat 600 mm C Chrom 1200 mm CM Chrom mat 1200 mm Zaślepka relingu C CM Chrom Chrom mat Kolanko relingu C CM Chrom Chrom mat 172

174 Łącznik relingu Służy do łączenia dwóch rurek lub rurki z kolankiem B Haczyk pojedyńczy C CM Chrom Chrom mat Haczyk podwójny C CM Chrom Chrom mat Klocek na noże Szer. x gł. x wys C Chrom 350 x 230 x 350 mm CM Chrom mat 350 x 230 x 350 mm 173

175 Półka na deski do krojenia Szer. x gł. x wys C Chrom 420 x 110 x 350 mm CM Chrom mat 420 x 110 x 350 mm Półka 2-poziomowa Szer. x gł. x wys C Chrom 350 x 90 x 275 mm CM Chrom mat 350 x 90 x 275 mm Uchwyt na papier i folie Szer. x gł. x wys C Chrom 325 x 155 x 365 mm CM Chrom mat 325 x 155 x 365 mm Półka na książkę kucharską Szer. x gł. x wys C Chrom 450 x 50 x 360 mm CM Chrom mat 450 x 50 x 360 mm 174

176 Półka 1-poziomowa Szer. x gł. x wys C Chrom 455 x 185 x 270 mm CM Chrom mat 455 x 185 x 270 mm C Chrom 455 x 185 x 150 mm CM Chrom mat 455 x 185 x 150 mm Półka na mikser Szer. x gł. x wys C Chrom 280 x 145 x 270 mm CM Chrom mat 280 x 145 x 270 mm Kubek Szer. x gł. x wys C Chrom 125 x 135 x 260 mm CM Chrom mat 125 x 135 x 260 mm Uchwyt na pokrywki Szer. x gł. x wys C Chrom 93 x 80 x 275 mm CM Chrom mat 93 x 80 x 275 mm 175

177 Półka narożna Uniwersalna może być założona z prawej lub lewej strony. Szer. x gł. x wys C Chrom 320 x 340 x 275 mm CM Chrom mat 320 x 340 x 275 mm Uchwyt na ręczniki Szer. x gł. x wys C Chrom 325 x 152 x 180 mm CM Chrom mat 325 x 152 x 180 mm Kubek na szczotki (stal nierdzewna) Szer. x gł. x wys C Chrom 140 x 165 x 365 mm CM Chrom mat 140 x 165 x 365 mm Półka na butelki z winem Szer. x gł. x wys C Chrom 260 x 200 x 340 mm CM Chrom mat 260 x 200 x 340 mm 176

178 Uchwyt na folie i papier (z nożykami) Szer. x gł. x wys C Chrom 325 x 155 x 390 mm CM Chrom mat 325 x 155 x 390 mm Folia Folia aluminiowa 177

179 Barierka płyty grzewczej (z relingiem) W skład kompletu wchodzi rurka 60 cm, 2 uchwyty, 2 zaślepki, przyścienny stelaż z haczykami, bariera którą można podnieść i zaczepić o reling. Szer. x gł. x wys C Chrom 635 x 565 x 435 mm CM Chrom mat 635 x 565 x 435 mm C Chrom 826 x 565 x 435 mm CM Chrom mat 826 x 565 x 435 mm Barierka płyty grzewczej mocowana do blatu mm >3 min. 30 mm Szer. x gł. x wys C Chrom 678 x 140 x 190 mm 178

180 Pojemnik na pieczywo zawieszany na relingu Wymiary pojemnika z mocowaniem Wymiary pojemnika C Chrom 445 x 265 x 285 mm 443 x 230 x 210 mm CM Chrom mat 445 x 265 x 285 mm 443 x 230 x 210 mm 179

181 180

182 12 Relingi ścienne system LINERO 2000

183 Listwa profilowa W komplecie z listwą są dwie zaślepki i jeden łącznik. Satyna (Sa) Aluminium (A) Długość Sa A 600 mm Sa A 1200 mm Sa A 900 mm Sa A 1500 mm 1. Listwa profilowa A. a Maskownica profilowa 3. Kołek 6 mm 4. Spax 4,5 x Zaślepka min Łącznik min. 400 b B. 2 6 Długość Numer artykułu Rozstaw otworów montażowych C. 599 mm 899 mm mm mm

184 Półka z pojemnikami na sztućce Szer. x gł. x wys Sa satyna 380 x 150 x 370 mm A aluminium 380 x 150 x 370 mm Uchwyt na talerze i sztućce Szer. x gł. x wys Sa satyna 440 x 150 x 370 mm A aluminium 440 x 150 x 370 mm Półka 2-poziomowa Szer. x gł. x wys Sa satyna 380 x 80 x 275 mm A aluminium 380 x 80 x 275 mm Półka na butelki z winem Szer. x gł. x wys Sa satyna 380 x 190 x 275 mm A aluminium 380 x 190 x 275 mm 183

185 Półka na ścierki i płyn Szer. x gł. x wys Sa satyna 501 x 150 x 275 mm A aluminium 501 x 150 x 275 mm Wieszak na ściereczkę Długość Sa satyna 570 mm A aluminium 570 mm Listwa z haczykami Długość Sa satyna 380 mm A aluminium 380 mm Uchwyt na papier Szer. x gł. x wys Sa satyna 352 x 150 x 255 mm A aluminium 352 x 150 x 255 mm 184

186 Półka 1-poziomowa Szer. x gł. x wys Sa satyna 440 x 150 x 275 mm A aluminium 440 x 150 x 275 mm Uchwyt z notatnikiem i długopisami Szer. x gł. x wys Sa satyna 145 x 150 x 275 mm A aluminium 145 x 150 x 275 mm Uchwyt na filtry do kawy Szer. x gł. x wys Sa satyna 195 x 80 x 290 mm A aluminium 195 x 80 x 290 mm Uchwyt na noże stal nierdzewna Szer. x gł. x wys Sa satyna 380 x 80 x 370 mm A aluminium 380 x 80 x 370 mm 185

187 Półka na książkę kucharską Szer. x gł. x wys Sa satyna 440 x 74 x 335 mm A aluminium 440 x 74 x 335 mm Kubek na szczotki Szer. x gł. x wys Sa satyna 147 x 150 x 335 mm A aluminium 147 x 150 x 335 mm Uchwyt na pokrywki Szer. x gł. x wys Sa satyna 115 x 80 x 255 mm A aluminium 115 x 80 x 255 mm Uchwyt na talerze Szer. x gł. x wys Sa satyna 380 x 190 x 255 mm A aluminium 380 x 190 x 255 mm 186

188 Uchwyt na folie i papier (z nożykami) Szer. x gł. x wys Sa satyna 352 x 150 x 305 mm A aluminium 352 x 150 x 305 mm

189 Uchwyt na noże drewniany Szer. x gł. x wys Sa satyna 380 x 80 x 370 mm A aluminium 380 x 80 x 370 mm Półka na mikser Szer. x gł. x wys Sa satyna 293 x 150 x 275 mm A aluminium 293 x 150 x 275 mm 188

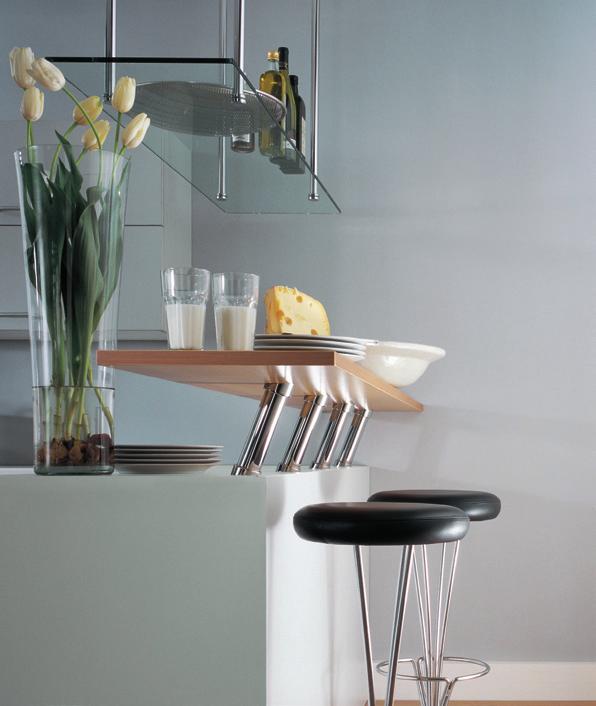

190 13 Podpory do blatu i system podwieszania półek

191 Podpora blatu Prosta, ø 50 mm, wysokość 200 mm, obciążenie 15 kg na podporę. Kolor C chrom przykręcana CM chrom mat przykręcana C chrom przyklejana CM chrom mat przyklejana max Montaż górnego pierścienia 200 max Montaż dolnego pierścienia 3. 3x120 Ø40,5 a.) Nakręcić podporę Ø10,5 b.) Założyć pierścień górny c b c.) Dokręcić 3 śruby za pomocą imbusa Mocno dokręcić! a 190

192 Podpora blatu Skośna, ø 50 mm, wysokość 200 mm, obciążenie 15 kg na podporę. Kolor C chrom przykręcana CM chrom mat przykręcana C chrom przyklejana CM chrom mat przyklejana max Montaż górnego pierścienia max Montaż dolnego pierścienia 17,5 32 = 3. a.) Nakręcić podporę 17,5 b.) Założyć pierścień górny 7 Ø10,5 c.) Dokręcić 3 śruby za pomocą imbusa = c b a Mocno dokręcić! 191

193 A System podwieszania półek do sufitu Rurka (1 szt.) Długość rurki = A 27 mm Możliwość podwieszenia jednego lub kilku poziomów, obciążenie na jedną rurkę 10 kg, ø 25 mm C/CM C/CM C/CM Długość 500 mm 750 mm 1000 mm Zestaw mocujący przelotowy (1 szt.) max. 35 mm otwór Ø C chrom CM chrom mat Zestaw mocujący do sufitu (1 szt.) otwór (wwiert) Ø10, 35 mm Beton max. 35 mm otwór Ø C chrom CM chrom mat 192

194 14 Akcesoria łazienkowe

195 Kosz na bieliznę, na kółkach, chromowany C Szer. x gł. x wys. 455 x 400 x 535 mm Kosz na bieliznę, uchylny, chromowany Szer. x gł. x wys C 237 x 260 x 420/365 mm C 287 x 260 x 420/365 mm C 387 x 260 x 420/365 mm Należy domówić mocowanie C Mocowanie kosza uchylnego Szerokość 214 mm C 194

196 Wieszak na ręczniki, 2-palcowy, na prowadnicy, chromowany Mocowany do boku szafki C C Długość 325 mm 410 mm Wieszak na ręczniki, 1-palcowy, na prowadnicy, chromowany T T = C: 64 mm C i C: 104 mm 43 Mocowany do boku szafki, łączna długość po wysunięciu 555 mm C Długość 370 mm Wieszak na ręczniki, 1-palcowy, wysuwany, chromowany SW 10 SW 6 Ø 25 Długość Długość po wysunięciu C 370 mm 690 mm 195

197 Wyciąg wąski 2-półkowy > 112 Z cichym domykiem, chromowany, fakturowane dna półek, prowadnica z prawej strony. Szer. x gł. x wys C 104 x 259 x 430 mm Organizer do szafki łazienkowej S Szer. x gł. x wys. 60 x 450 x mm 196

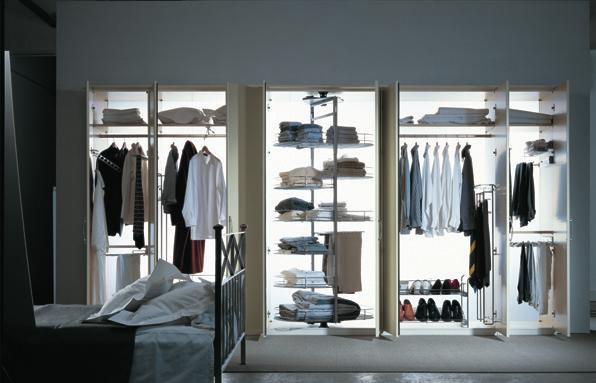

198 15 Akcesoria do garderób

199 Kosz chromowany Szerokość szafki w świetle 710 mm. Do prowadnic Quadro. Szer. x gł. x wys C 680 x 500 x 160 mm Kosz chromowany Szerokość szafki w świetle 710 mm. Do prowadnic Quadro. Szer. x gł. x wys C 680 x 500 x 110 mm Półka na buty, chromowana Szerokość szafki w świetle 710 mm. Do prowadnic Quadro. Szer. x gł. x wys C 675 x 510 x 110 mm Prowadnice Quadro (480) Pełny wysuw. Obciążenie do 30 kg O/H z hamulcem 198

200 Wkład na buty Do przycinania na szerokość, z tworzywa w kolorze srebrnoszarym, można go nałożyć na płytę wysuwaną na prowadnicach lub włożyć do szuflady S KPL Szer. x gł. x wys x 510 x 110 mm Komplet: wkład na buty, prowadnica Quadro z pełnym wysuwem i hamulcem, zatrzaski do wpięcia płyty

201 Półka na buty mocowana do ściany (2 szt.) > Ausgleich bei Türvorsprung Piéce de réglage en cas déborde Additional piece in case of protru Correctie bij vooruitstekend ged Możliwość regulacji nachylenia, drut malowany proszkowo w kolorze srebrnym. Szer. x gł. x wys S x 470 x mm Koszyk wysuwany, chromowany b 6 4 >25 a b b Szer. x gł. x wys C 160 x 452 a x 95 mm Wieszak 3-ramienny na spodnie wysuwany, chromowany b a Wieszaki w gumowych osłonkach zapobiegających zsuwaniu się spodni C Szer. x gł. x wys. 222 x 455 x 72 mm 200

202 Wieszak 7-ramienny na spodnie, chromowany b a c Wieszaki w gumowych osłonkach zapobiegających zsuwaniu się spodni. Szer. x gł. x wys C 430 x 430 x 75 mm Wieszak na krawaty, wysuwany, chromowany Wieszaki w gumowych osłonkach zapobiegających zsuwaniu się krawatów C Szer. x gł. x wys. 74 x 455 x 87 mm Wieszak na krawaty i paski, wysuwany, chromowany 455 mm 74 mm 118 mm C Szer. x gł. x wys. 74 x 455 x 118 mm 201

203 Wieszak na krawaty i apaszki, chromowany C Szer. x gł. x wys. 320 x 160 x 25 mm Wieszak łamany, chromowany Blokada przy dwóch kątach nachylenia. Długość C 295 mm Wieszak wysuwany KOMBI, chromowany C Szer. x gł. x wys. 200 x 480 x 1270 mm 202

204 Wieszak na 10 par spodni, chromowany 10 chromowanych, ruchomych wieszaków w gumowych osłonkach, srebrne prowadnice C Szer. x gł. x wys. 465 x 505 x 100 mm 6 Wieszak na 17 krawatów, chromowany Uniwersalny montaż do prawego lub lewego boku szafy. 17 chromowanych wieszaków w gumowych osłonkach, srebrne prowadnice C Szer. x gł. x wys. 130 x 540 x 90 mm

205 Wieszak na krawaty, obrotowy, chromowany Wieszaki w gumowych osłonkach zapobiegających zsuwaniu się krawatów C Szer. x gł. x wys. 160 x 135 x 1325 mm Wieszak na paski, obrotowy, chromowany C Szer. x gł. x wys. 160 x 135 x 1325 mm 204

206 Wieszak na krawaty, chromowany C Szer. x gł. x wys. 255 x 70 x 300 mm Uchwyt na wieszaki, wysuwany, chromowany Plastikowa, biała maskownica prowadnicy C Szer. x gł. x wys. 40 x 486 x 150 mm Wieszak na spodnie, składany, chromowany Wieszaki w gumowych osłonkach zapobiegających zsuwaniu się spodni. Uniwersalny montaż do prawego lub lewego boku. Szer. x gł. x wys C 265 x 500 x 315 mm 205
